Эсминец был построен в Италии, как один из серии крейсеров-разведчиков. Эти скауты вошли в строй итальянского флота под названием: тип "Алессандро Поэрио". В серии было построено 4 единицы. Два корабля были переданы сторонникам генерала Франко и получили имена "Уэска" и "Теруэль".
Отредактировано IBeRUS (12.05.26 19:31:37)
Человек славен делами!

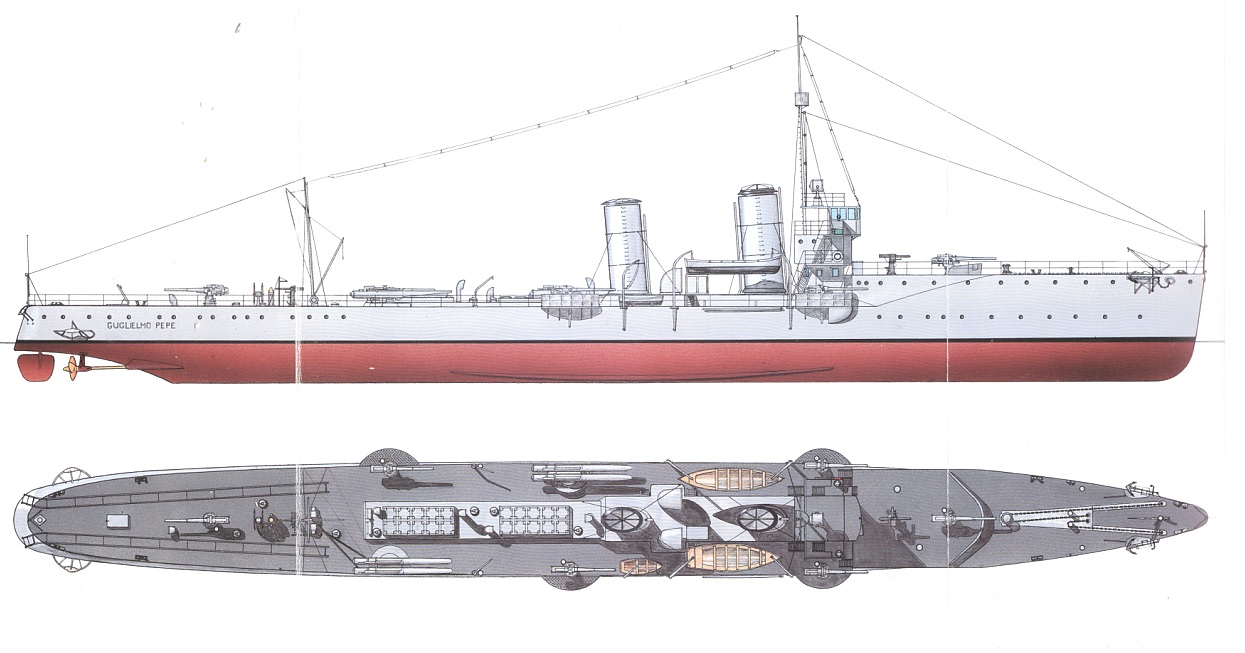

Первоначальный вид корабля в составе итальянского флота:
И фото прототипа, прошедшего модернизацию в Испании:
Человек славен делами!
Ну, помолясь, приступим!
По чертежам из Испанского архива, Саша Михеев сделал для меня лазерную резку шпангоутов, ДП и палуб. Я получил посылку:

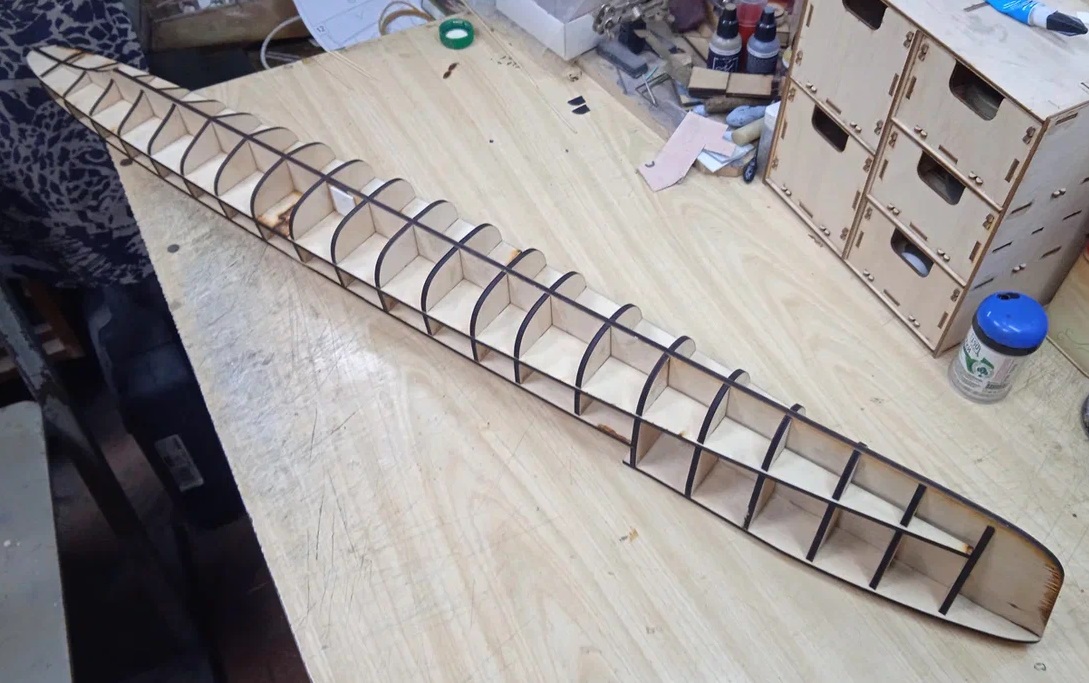

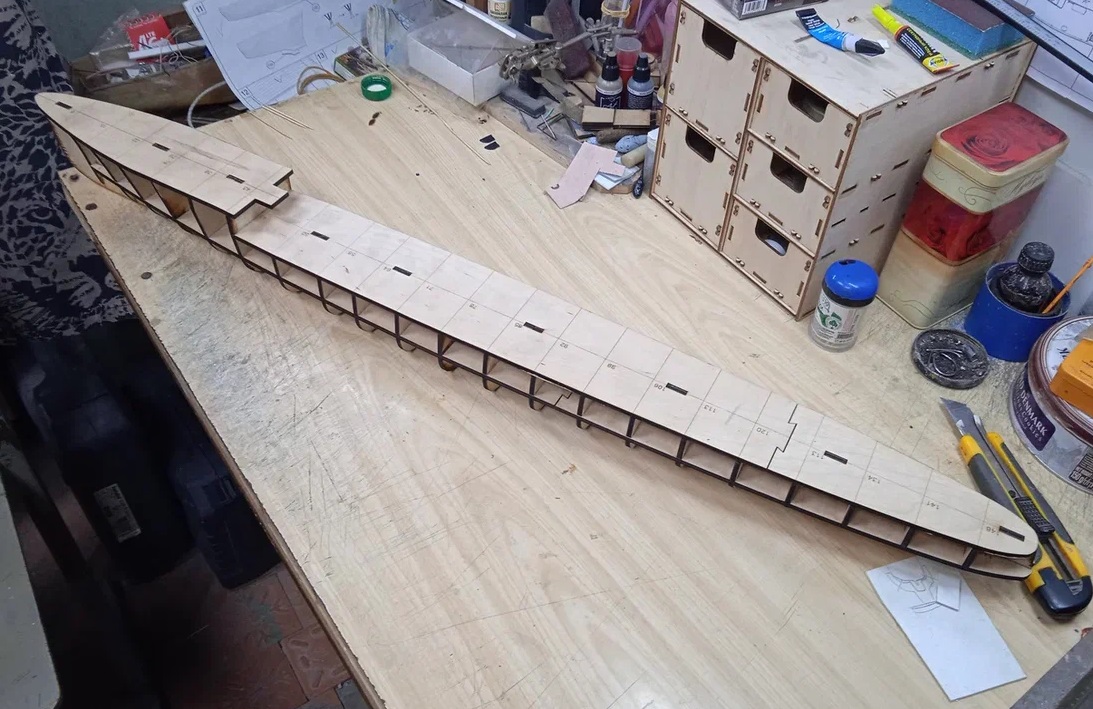

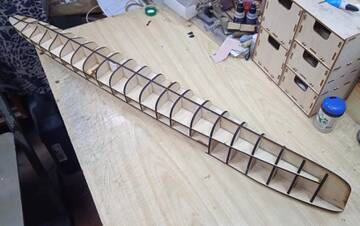

И хотя ждал колпак для "Турбинэ", не удержался и тут же собрал "скелет"...
Человек славен делами!

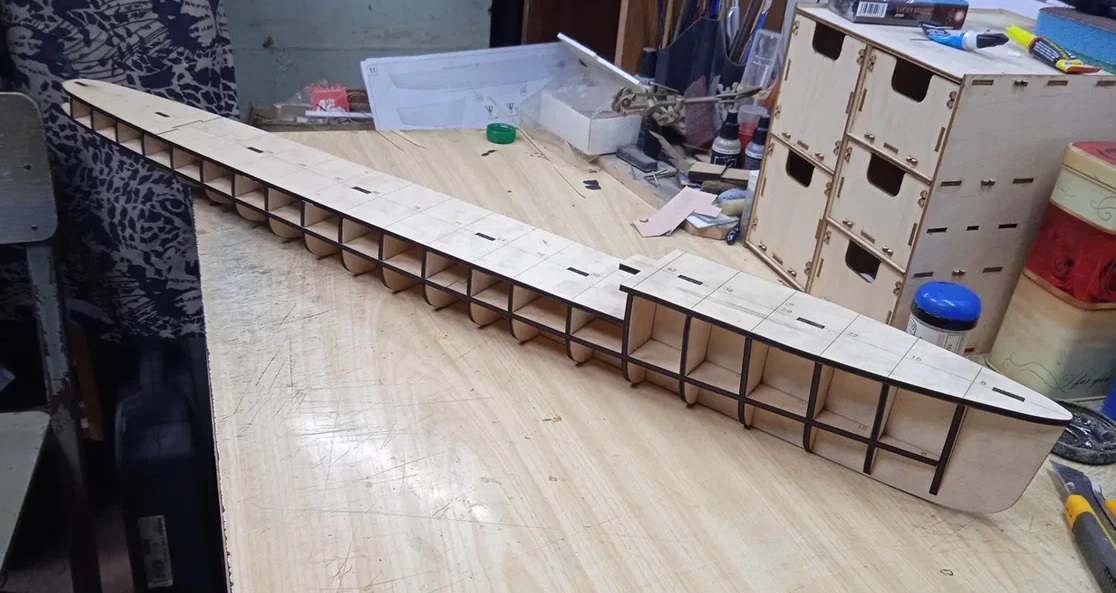

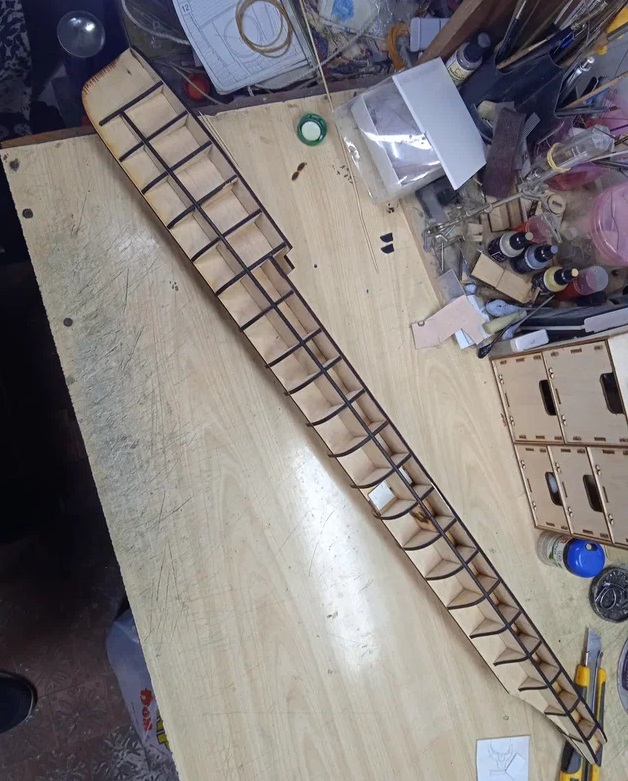

При сборке набора никаких "косяков" не было, и чтобы не терять время, я проклеял весь набор клеем "Момент-ПВА":
Человек славен делами!

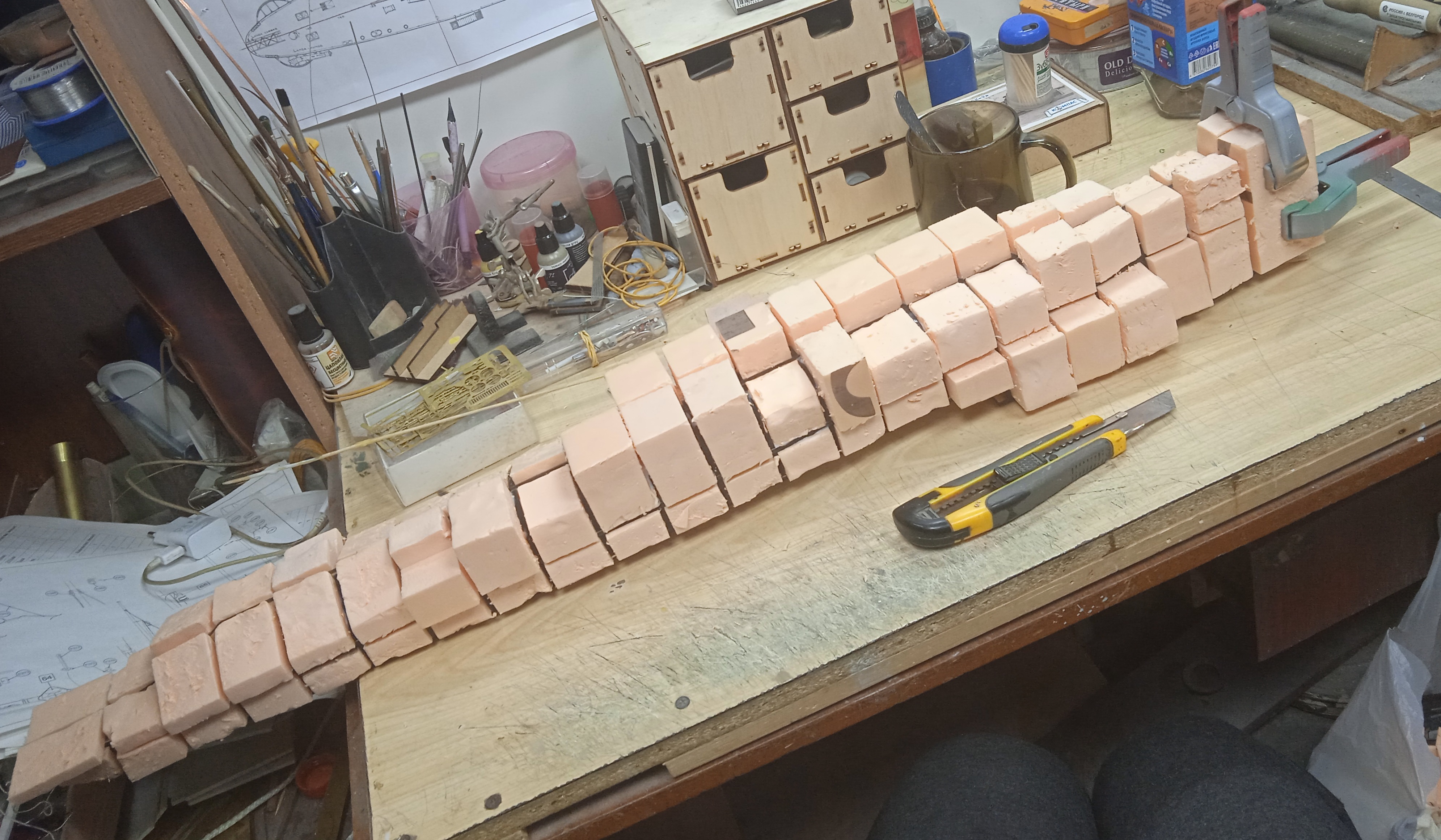

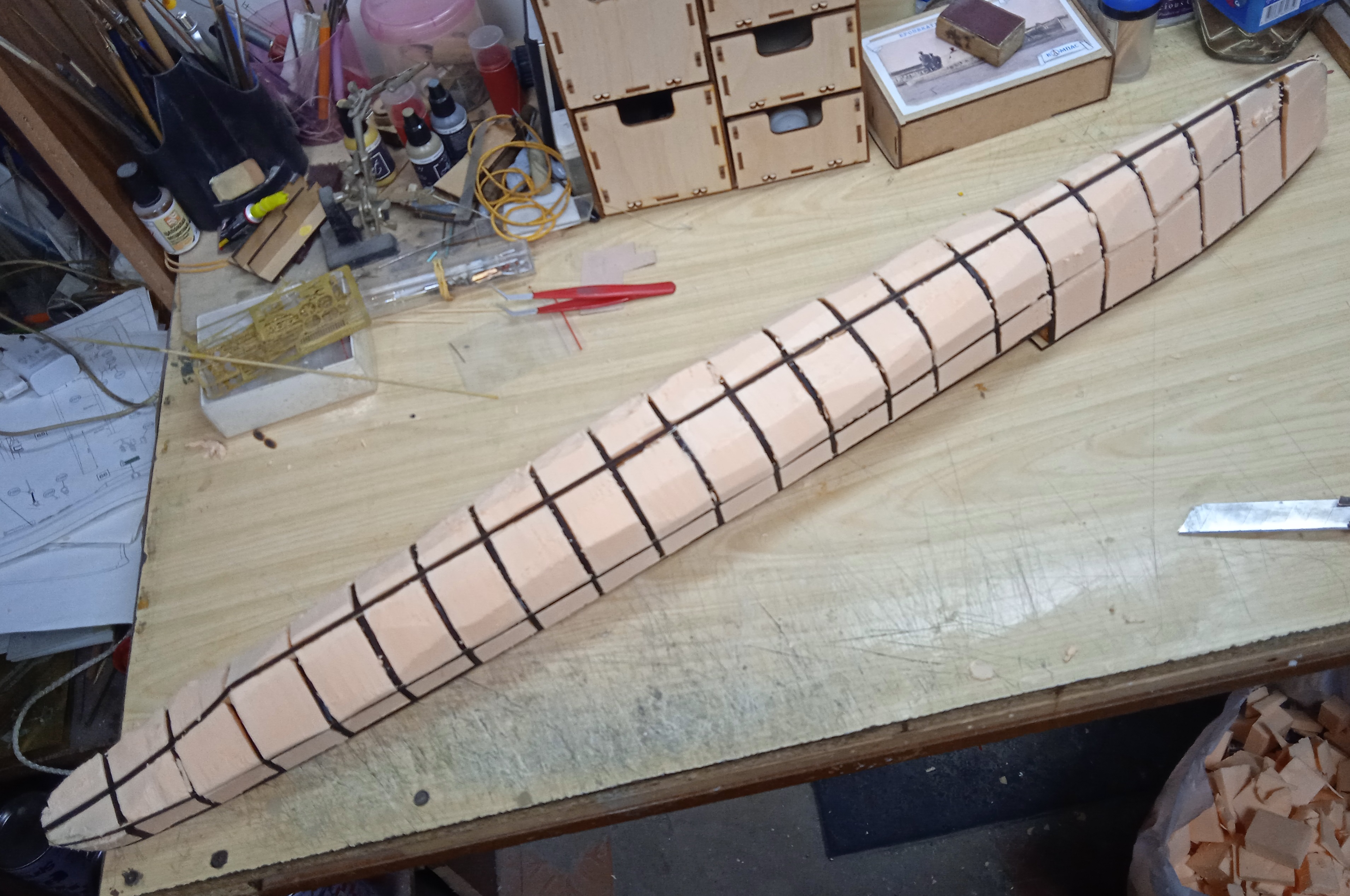

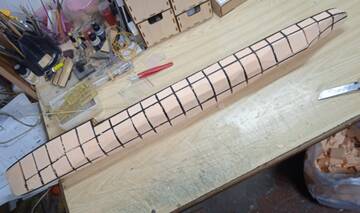

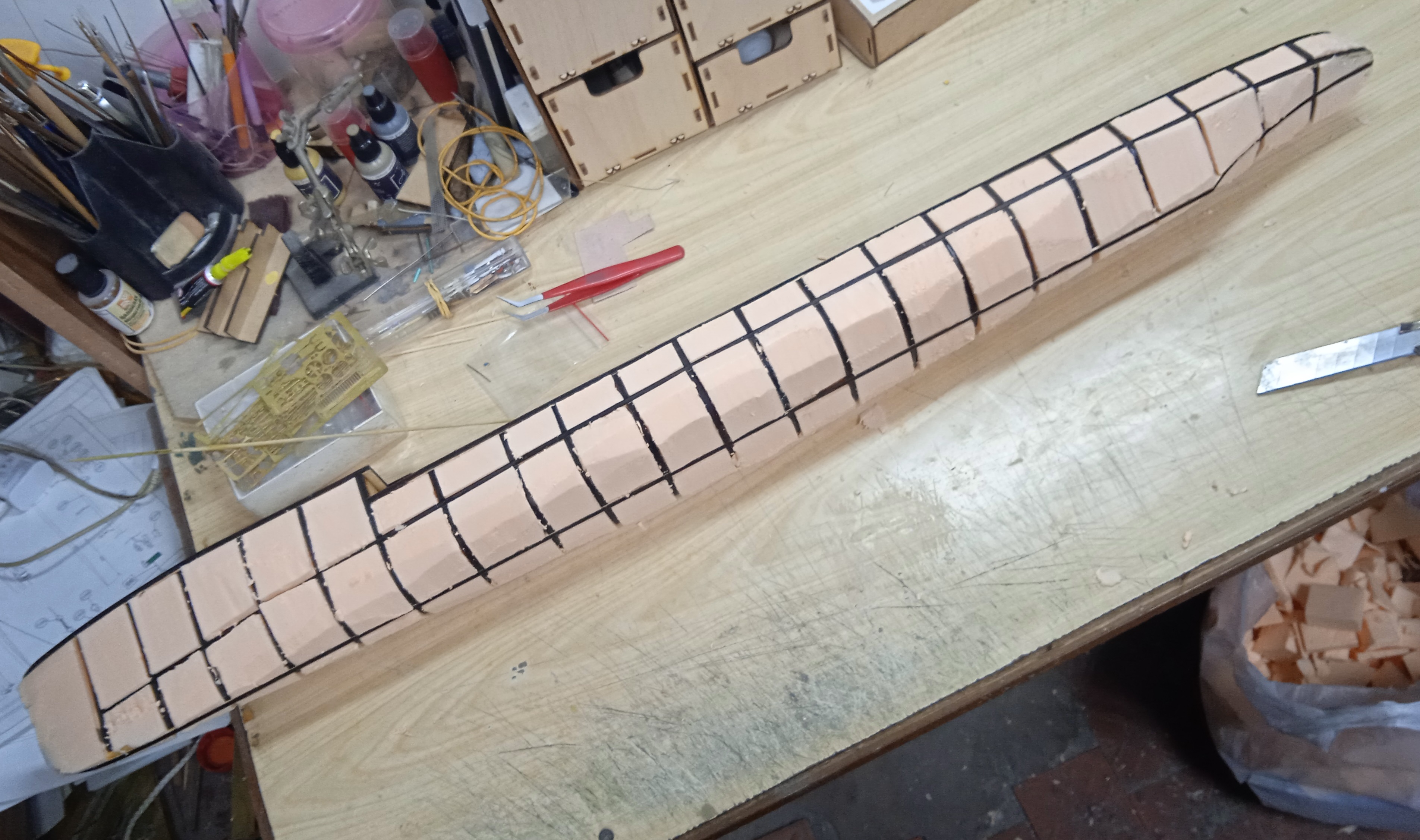

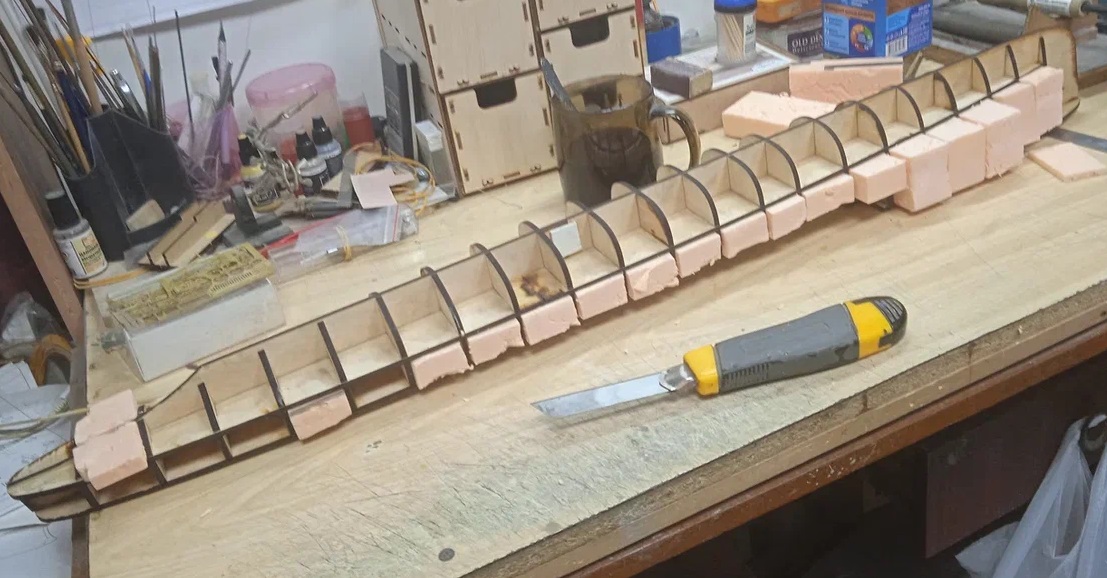

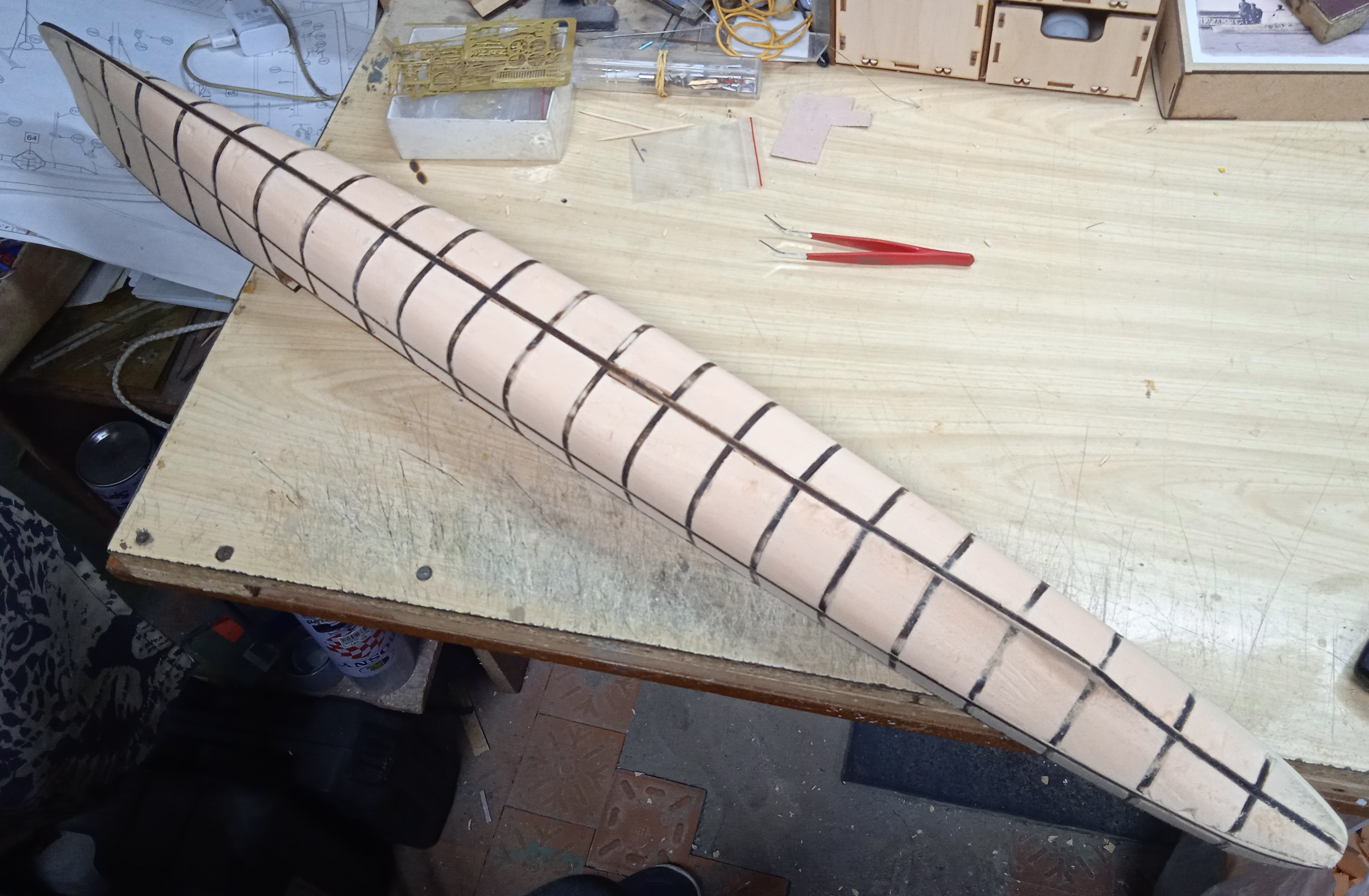

Дальше началась традиционная игра в кубики:
Пеноплекс сажал на тот же клей "Момент-ПВА".
Человек славен делами!

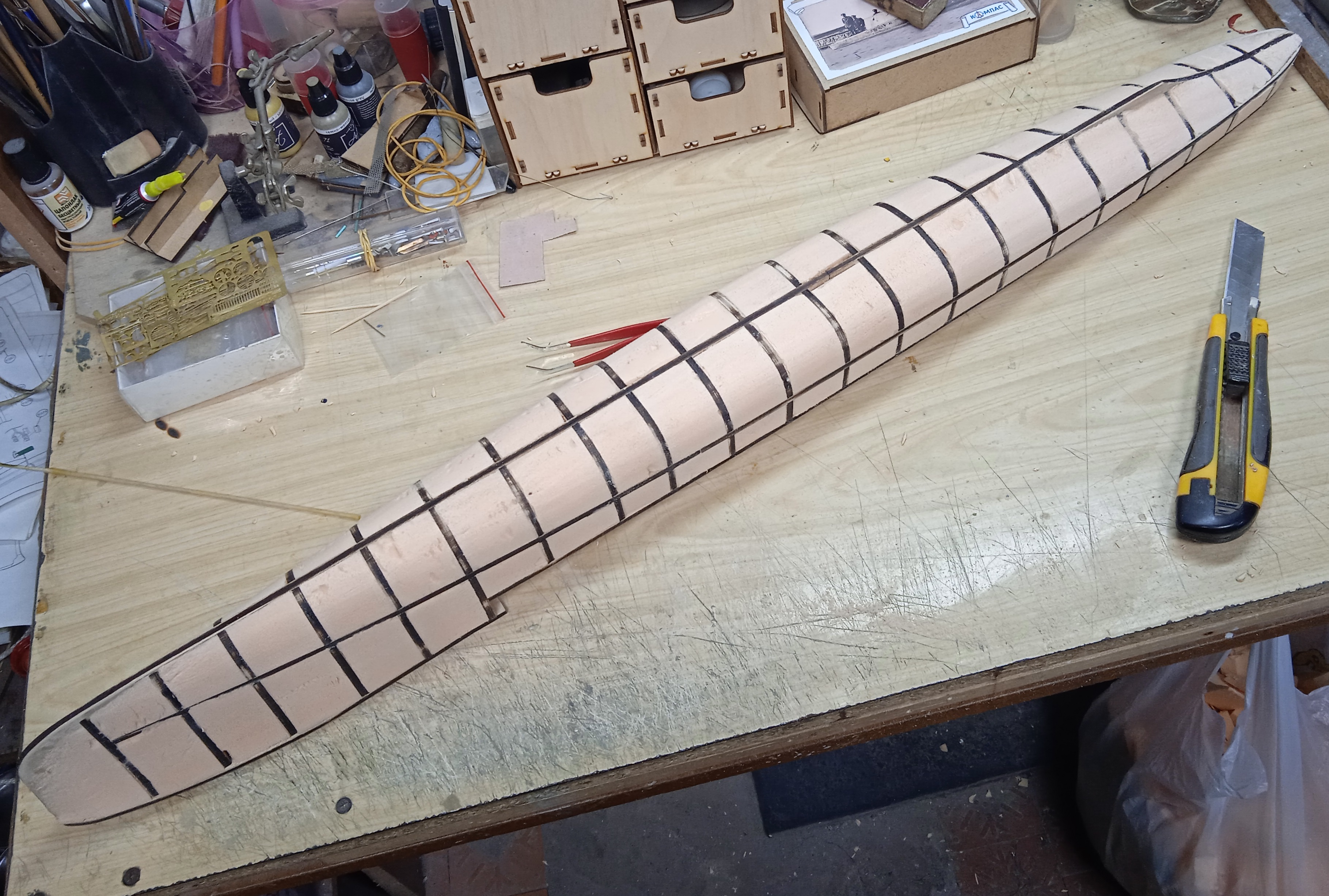

После высыхания клея, грубо обрезал лишнее...:

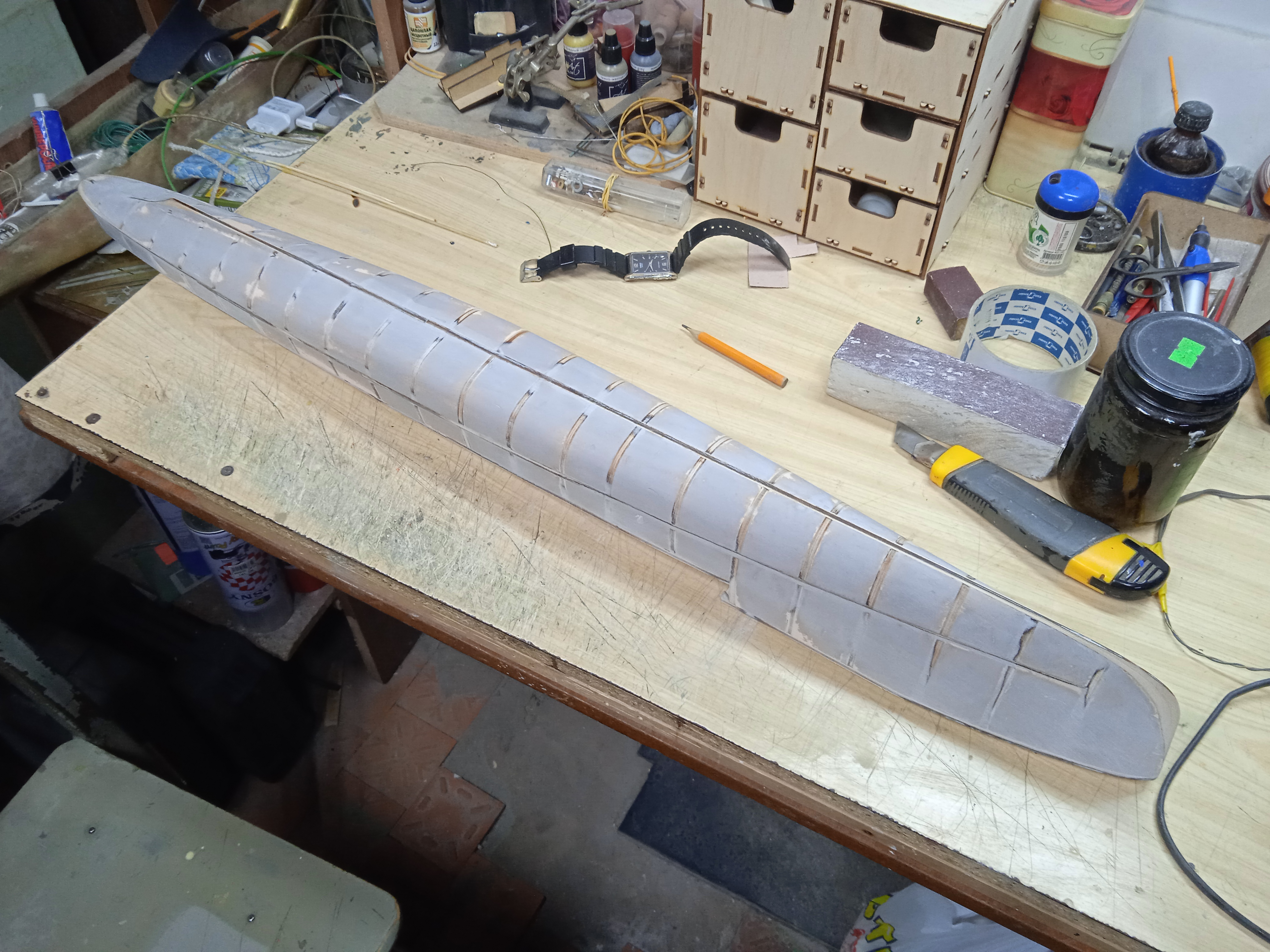

Потом, "сухариком" с крупной наждачкой вывел форму корпуса:
Человек славен делами!

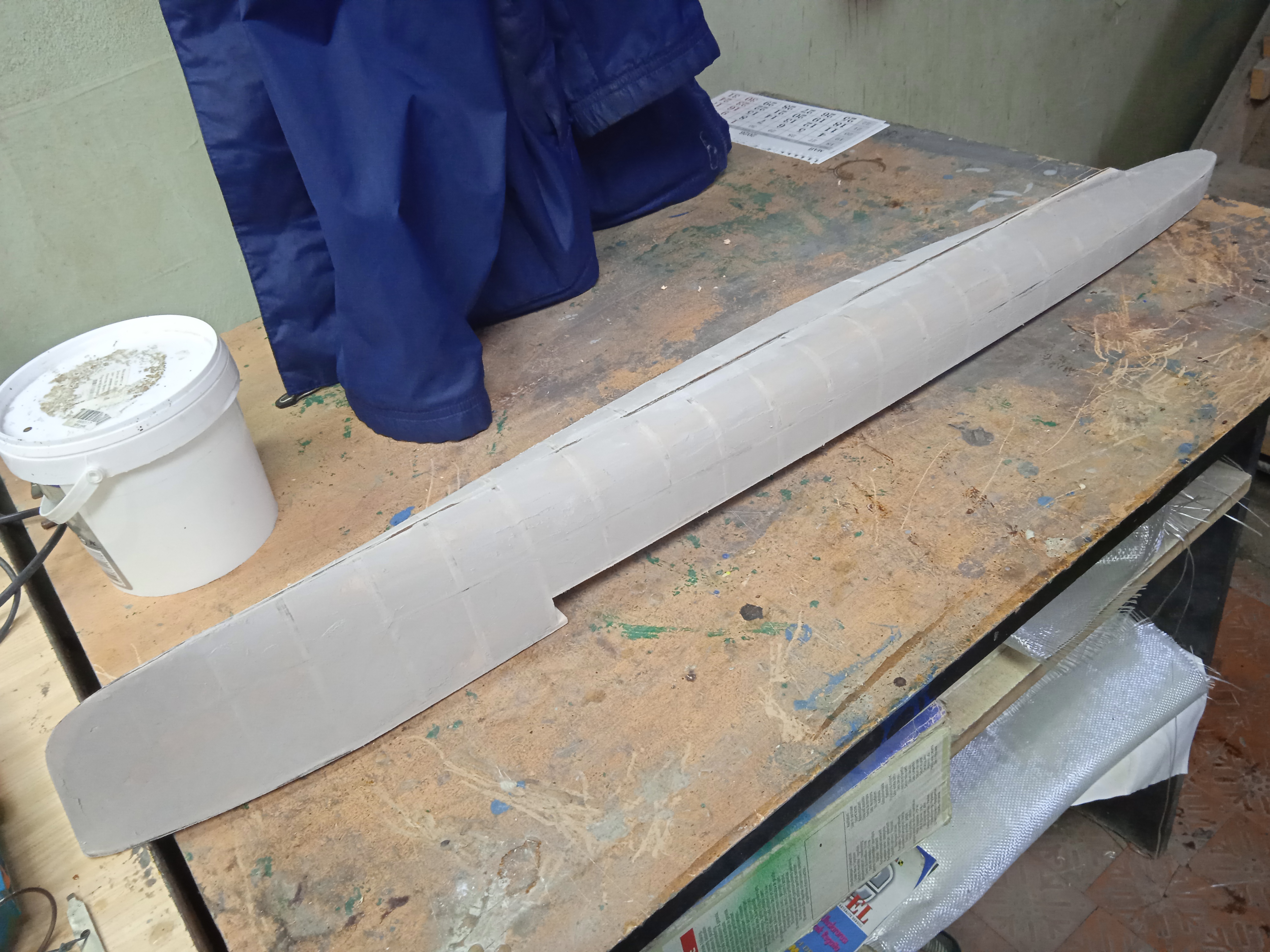

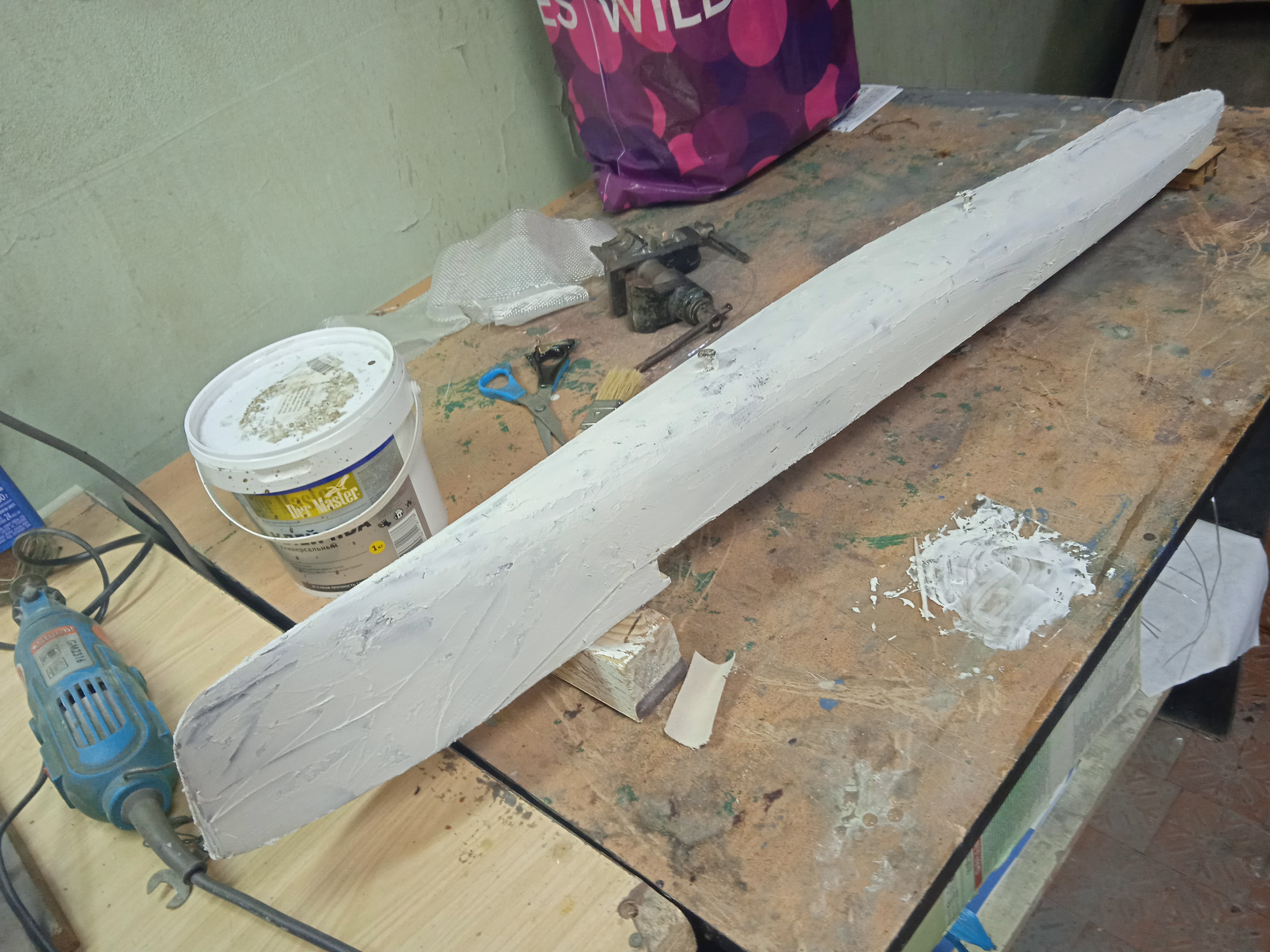

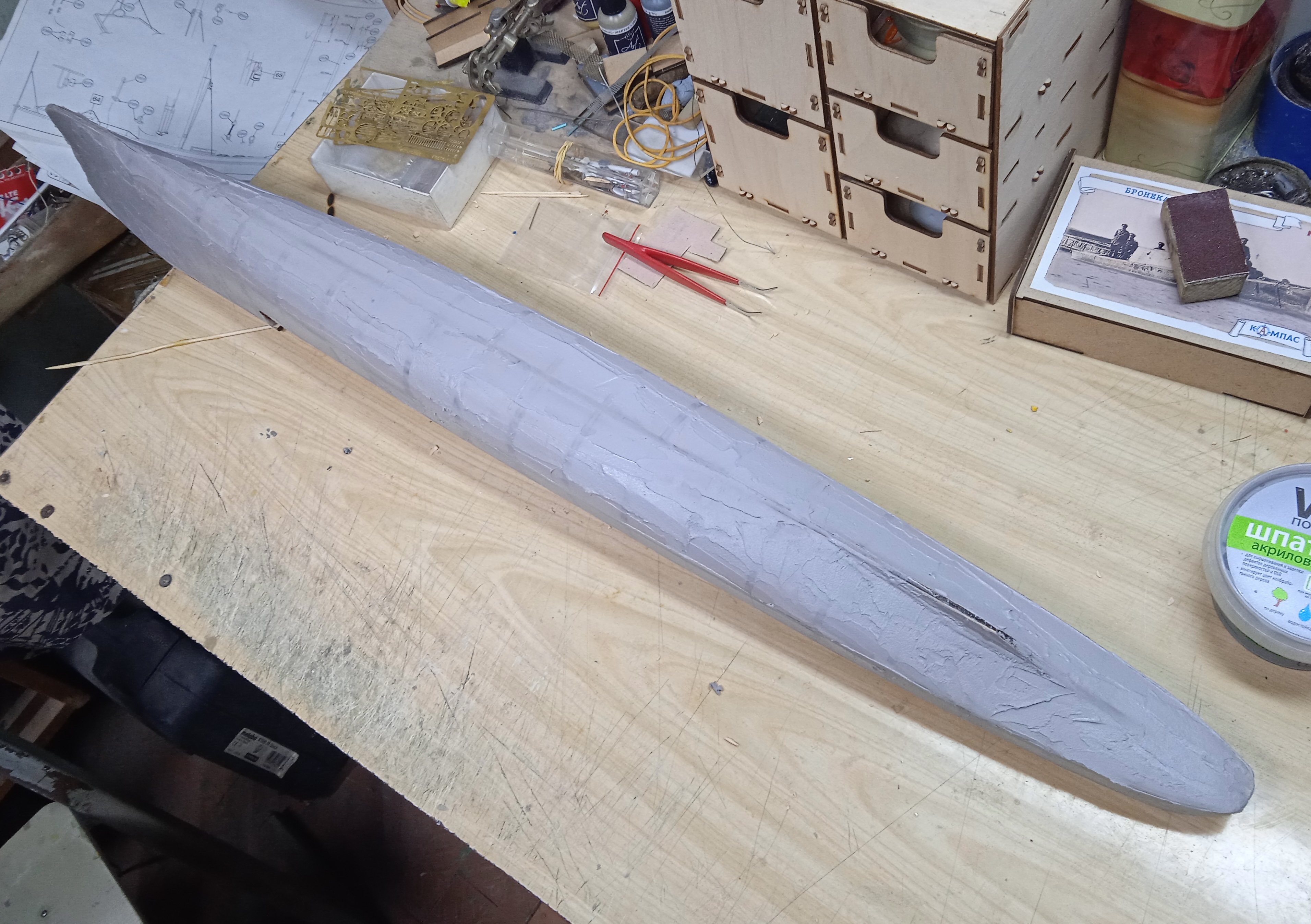

Шпаклевкой по дереву полностью покрыл корпус и оставил на просушку...
Человек славен делами!
Вот так вот, только за весну вторая модель начата
Отредактировано richie (11.05.26 00:15:48)
Ну, помолясь, приступим!
В добрый путь!
Вот это темп! Модели как из пулемета.)
И одна сплошная экзотика, на итальянские мотивы с испанским акцентом.))

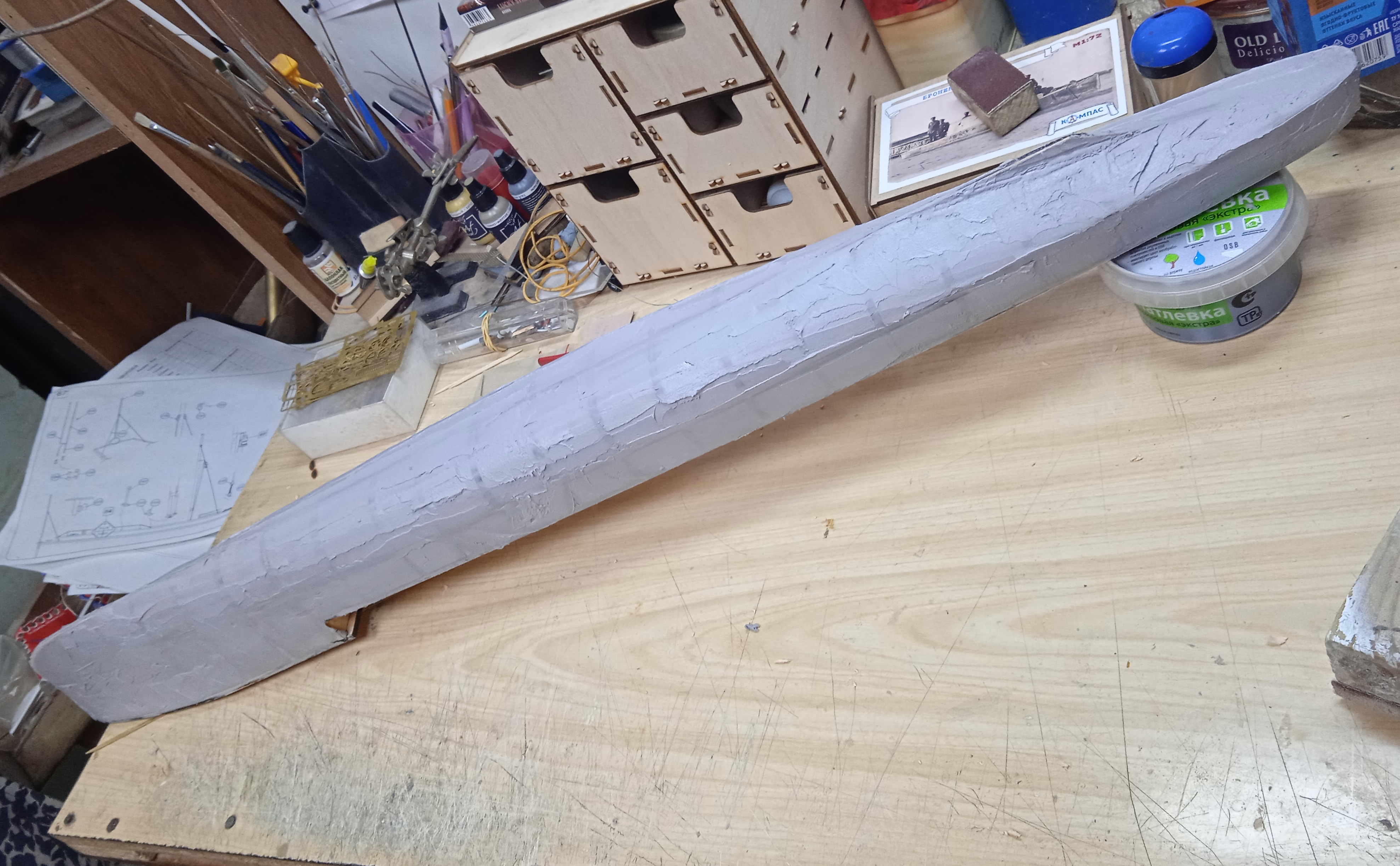

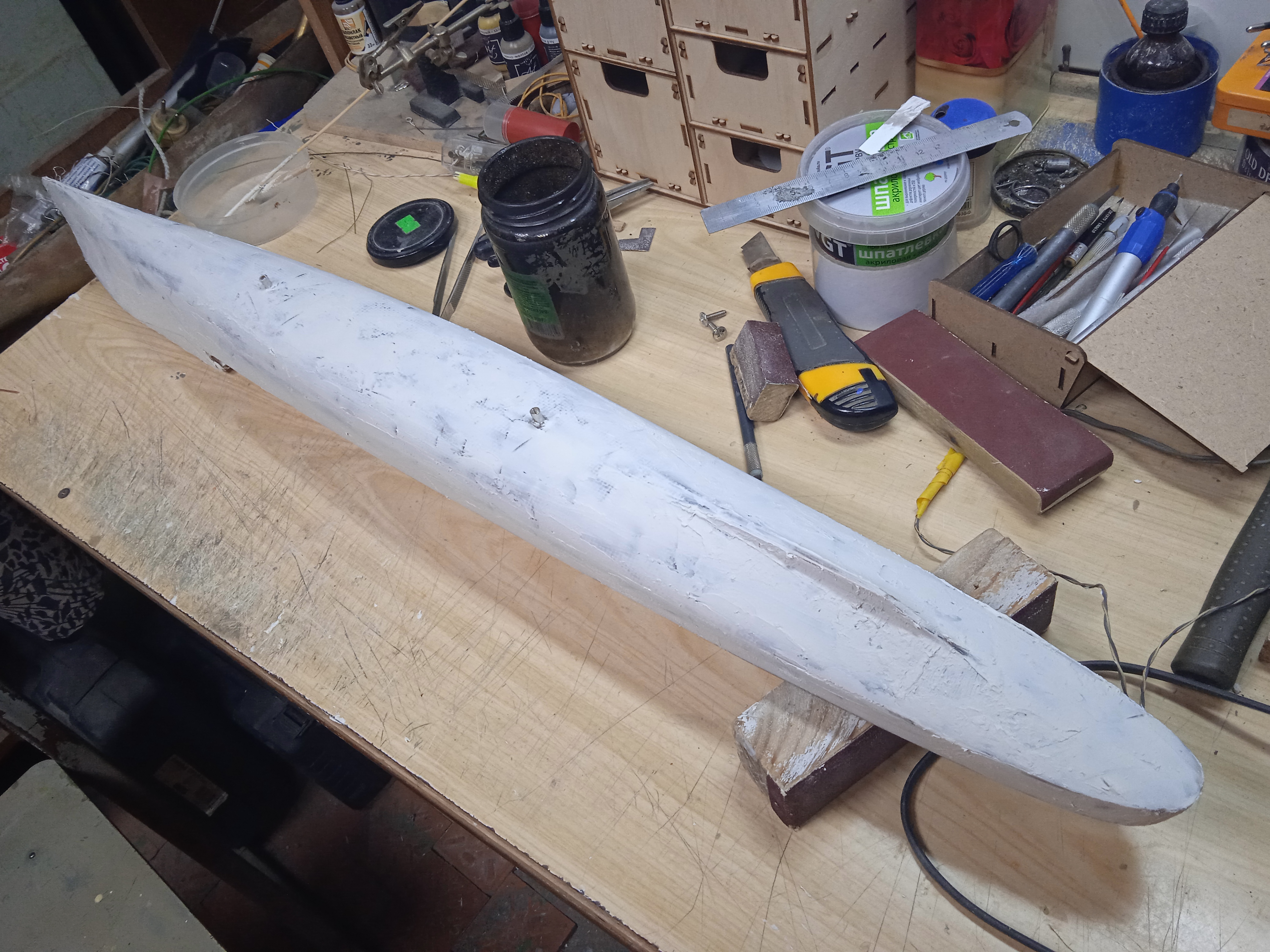

Ошкурил заготовку для выявления погрешностей:
Человек славен делами!
Всплыли малюсенькие грешочки, и для их устранения очень тонким слоем ещё раз прошпаклевал.
Завтра планирую поехать за стеклотканью и эпоксидкой...
Человек славен делами!

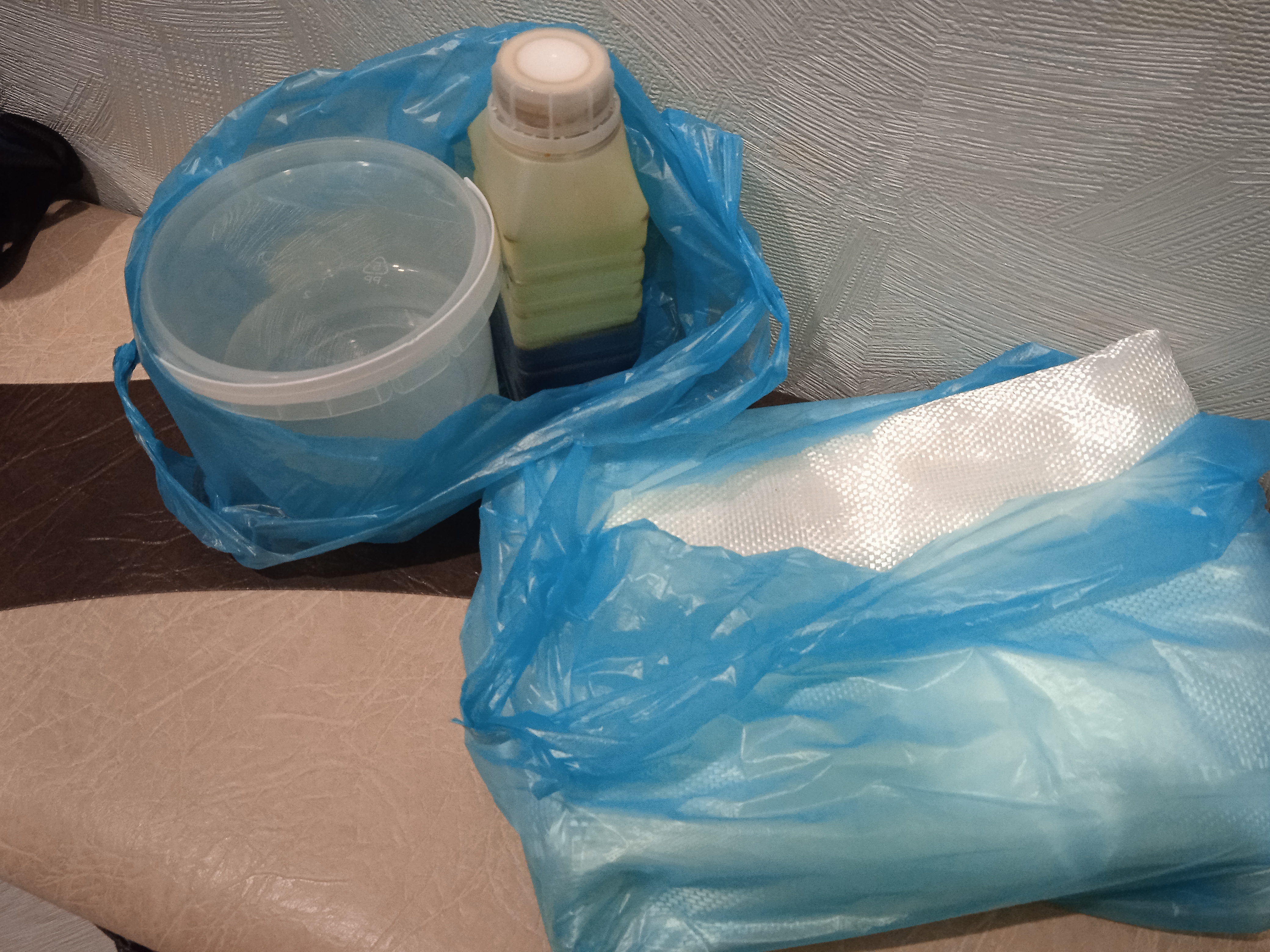

Удалось попасть сегодня в магазинчик, где торгуют смолой и стеклотканью. Приобрёл. В ближайшее время буду выклеивать корпус...
Человек славен делами!

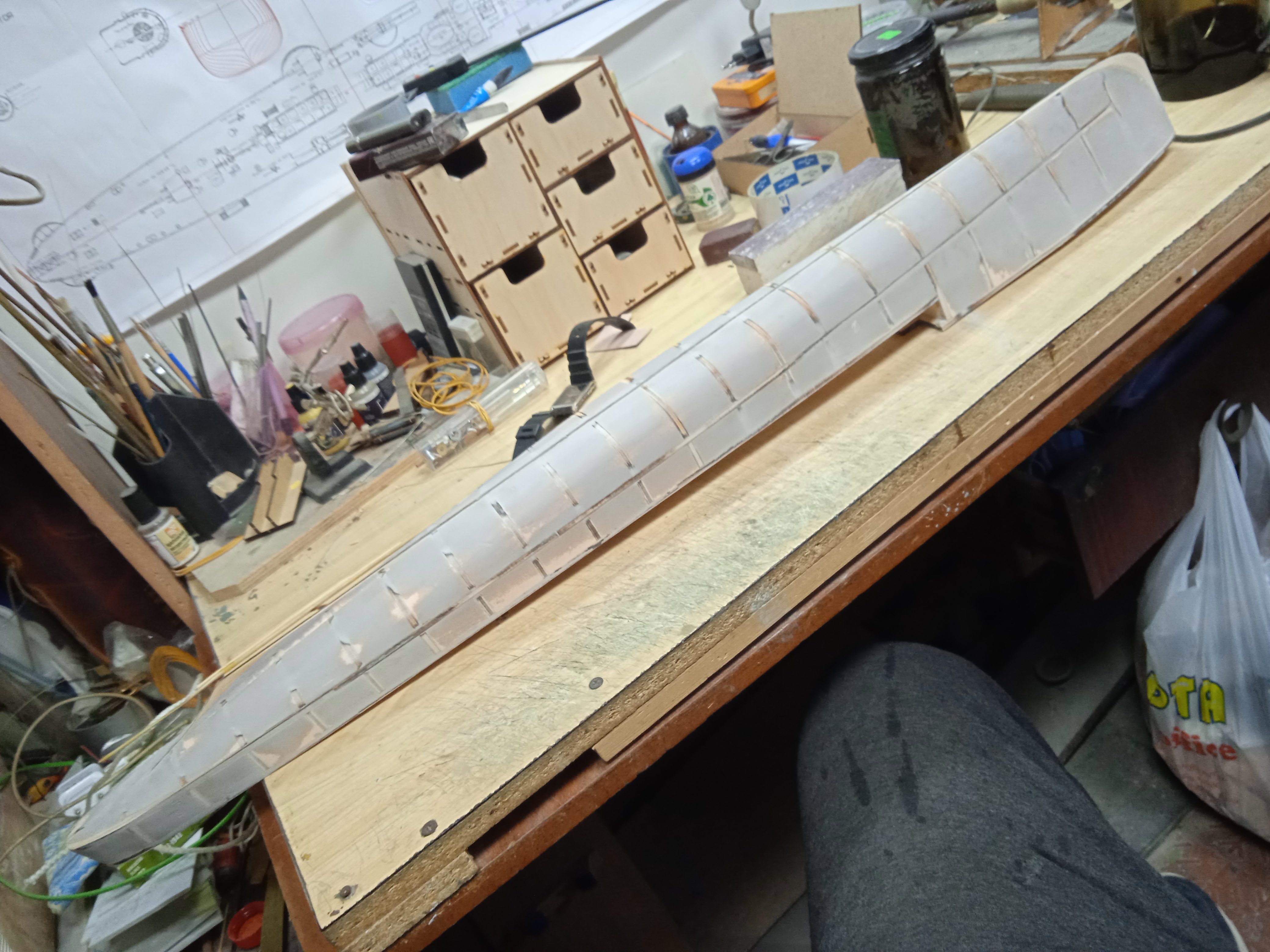

Итак, ввиду того, как я указал выше, "болван" из корки извлекаться не будет, вместо разделительного слоя покрыл "болван" в три слоя клеем ПВА, чтобы эпоксидка не съела пеноплекс.
Человек славен делами!

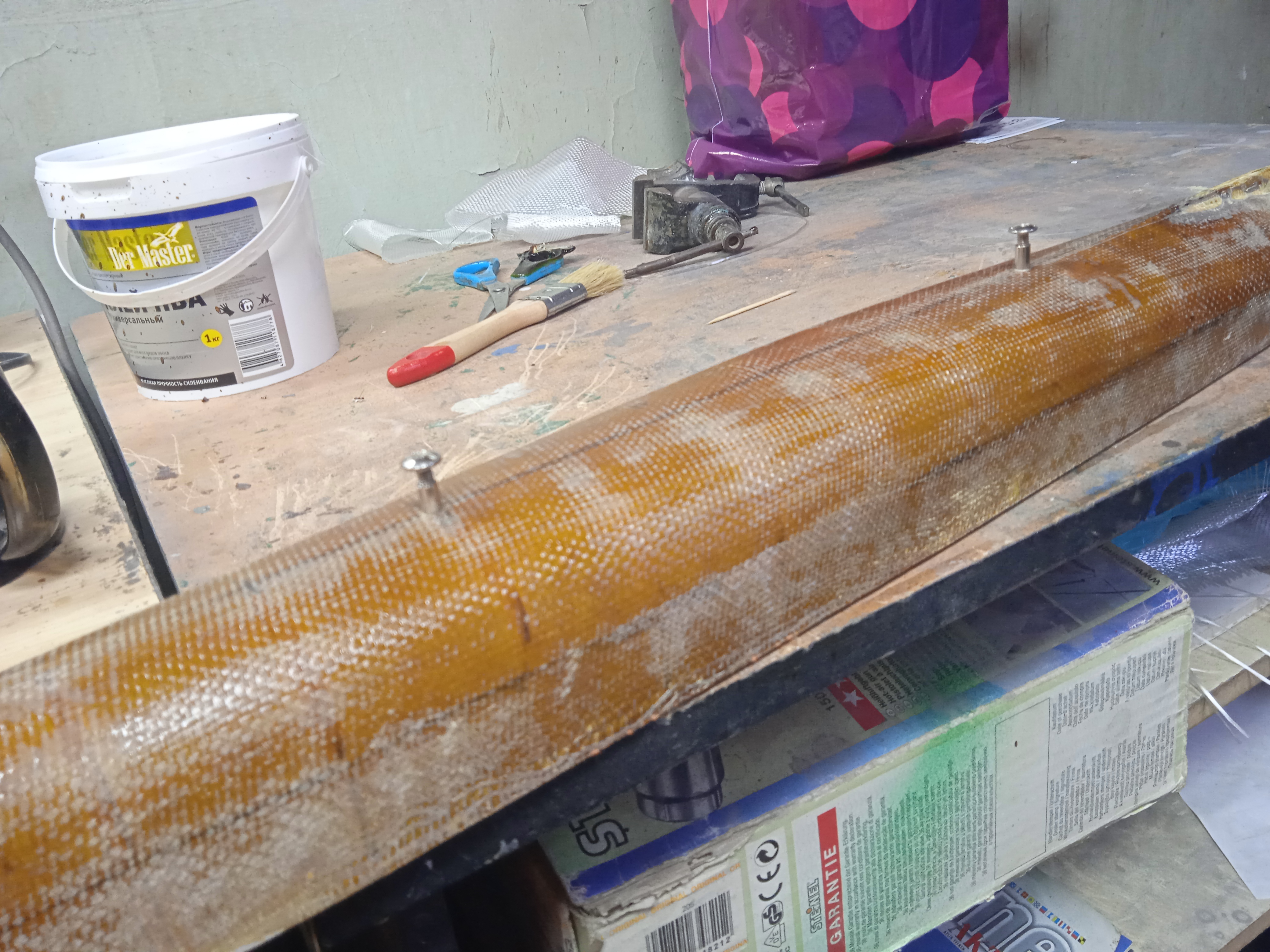

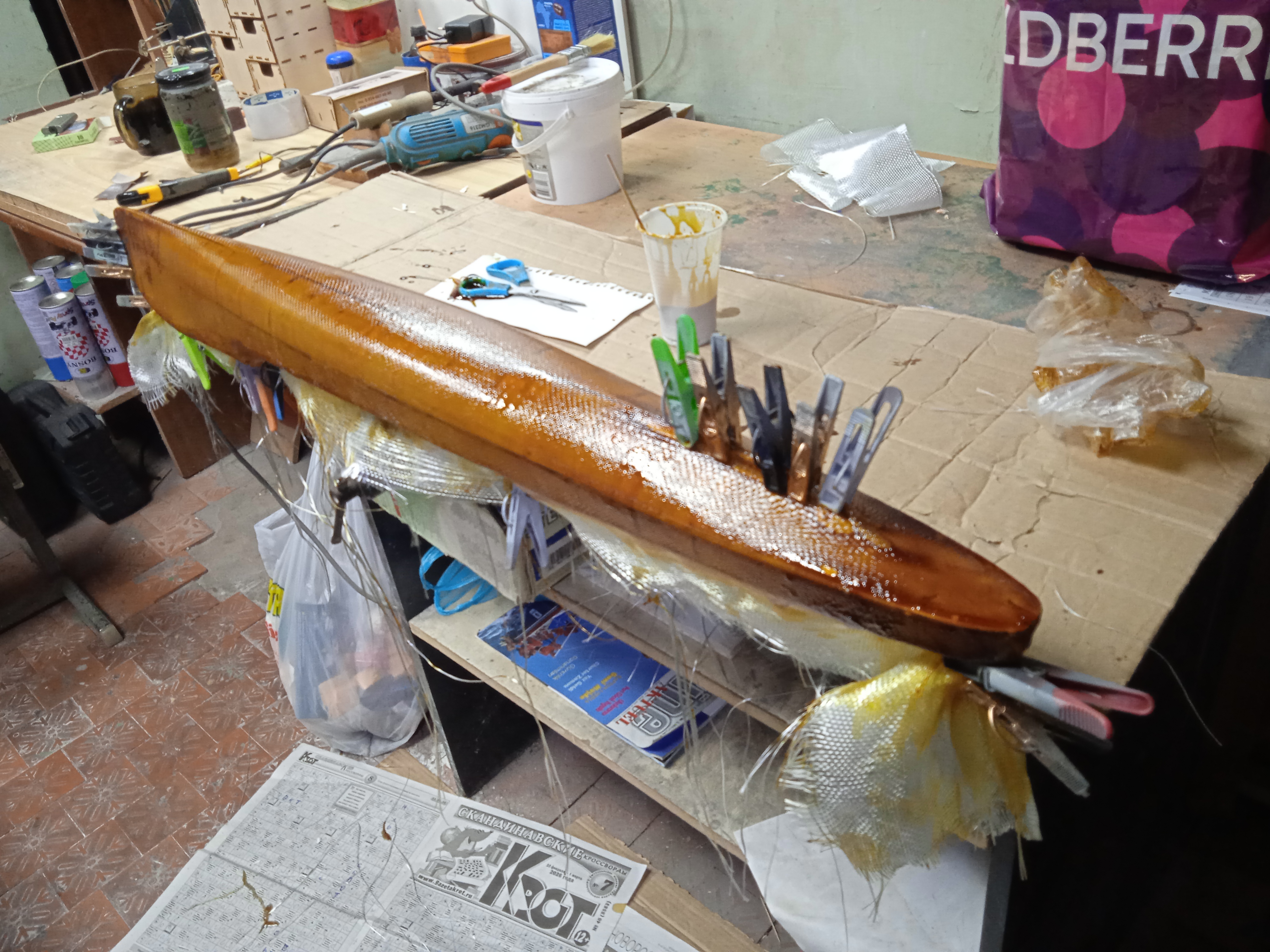

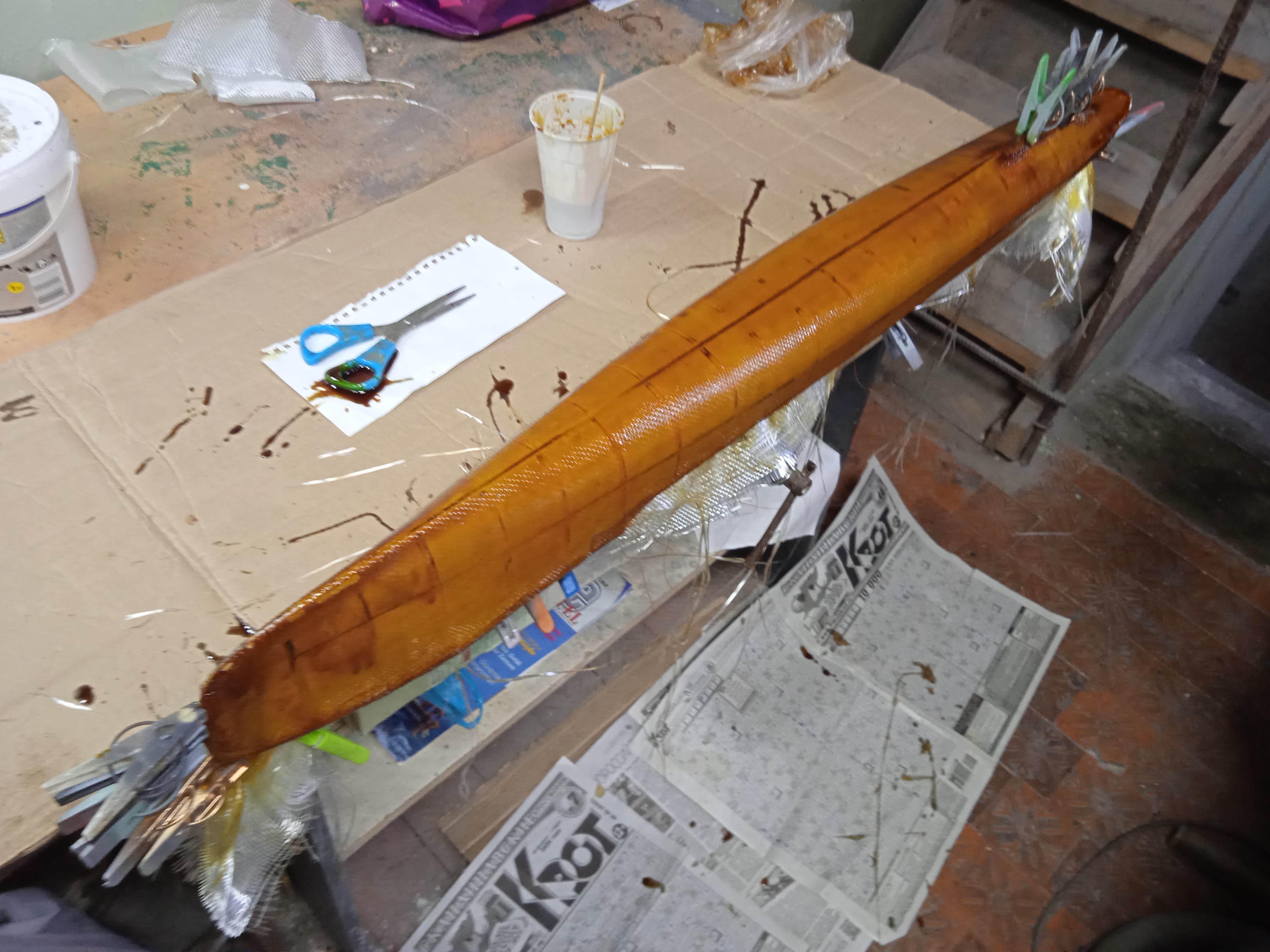

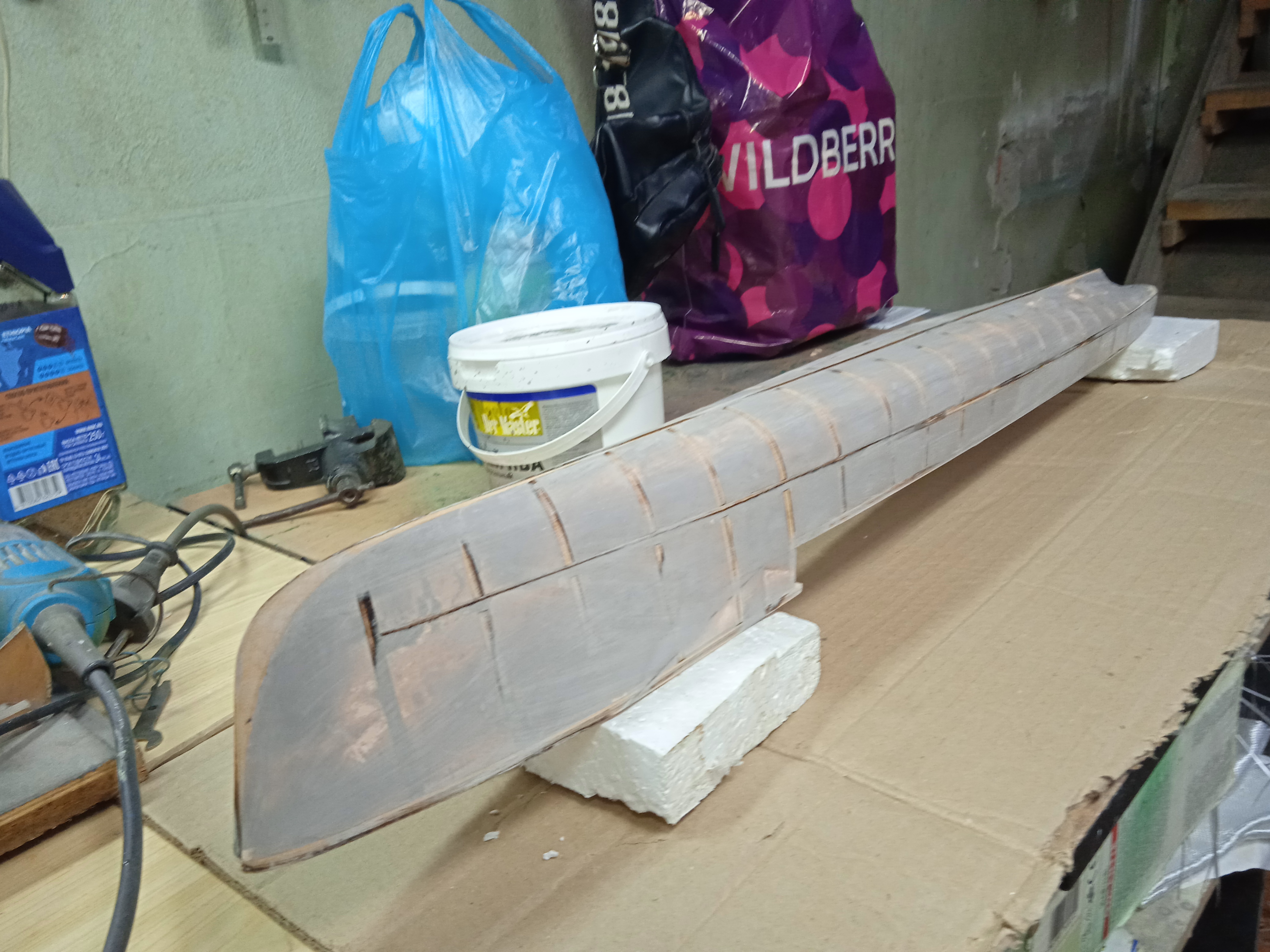

После высыхания клея, посадил на "болван" два слоя стеклоткани на эпоксидке.
Для более плотного прилегания ткани, использую обычные прищепки (их не жалко!
)
Человек славен делами!

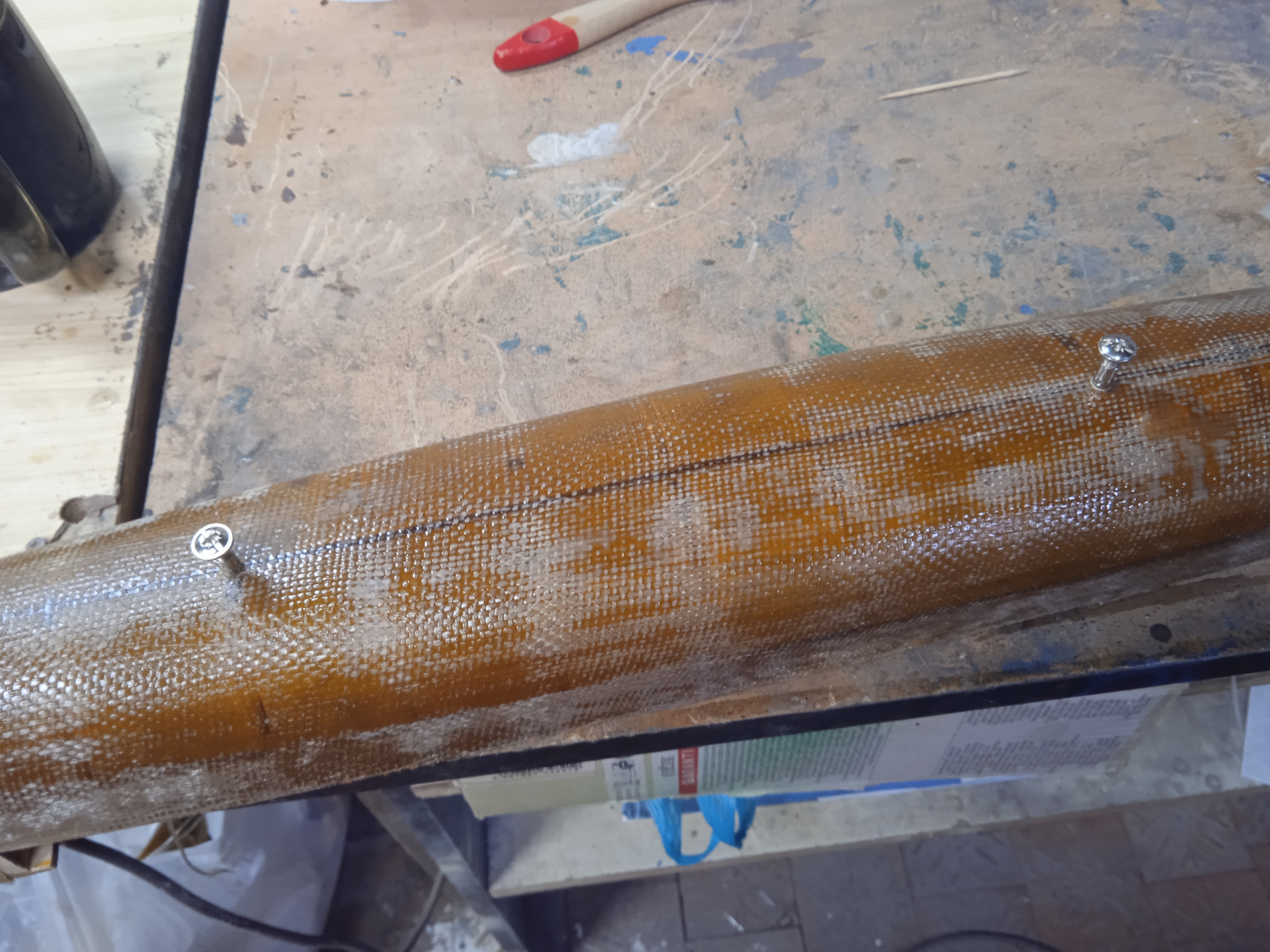

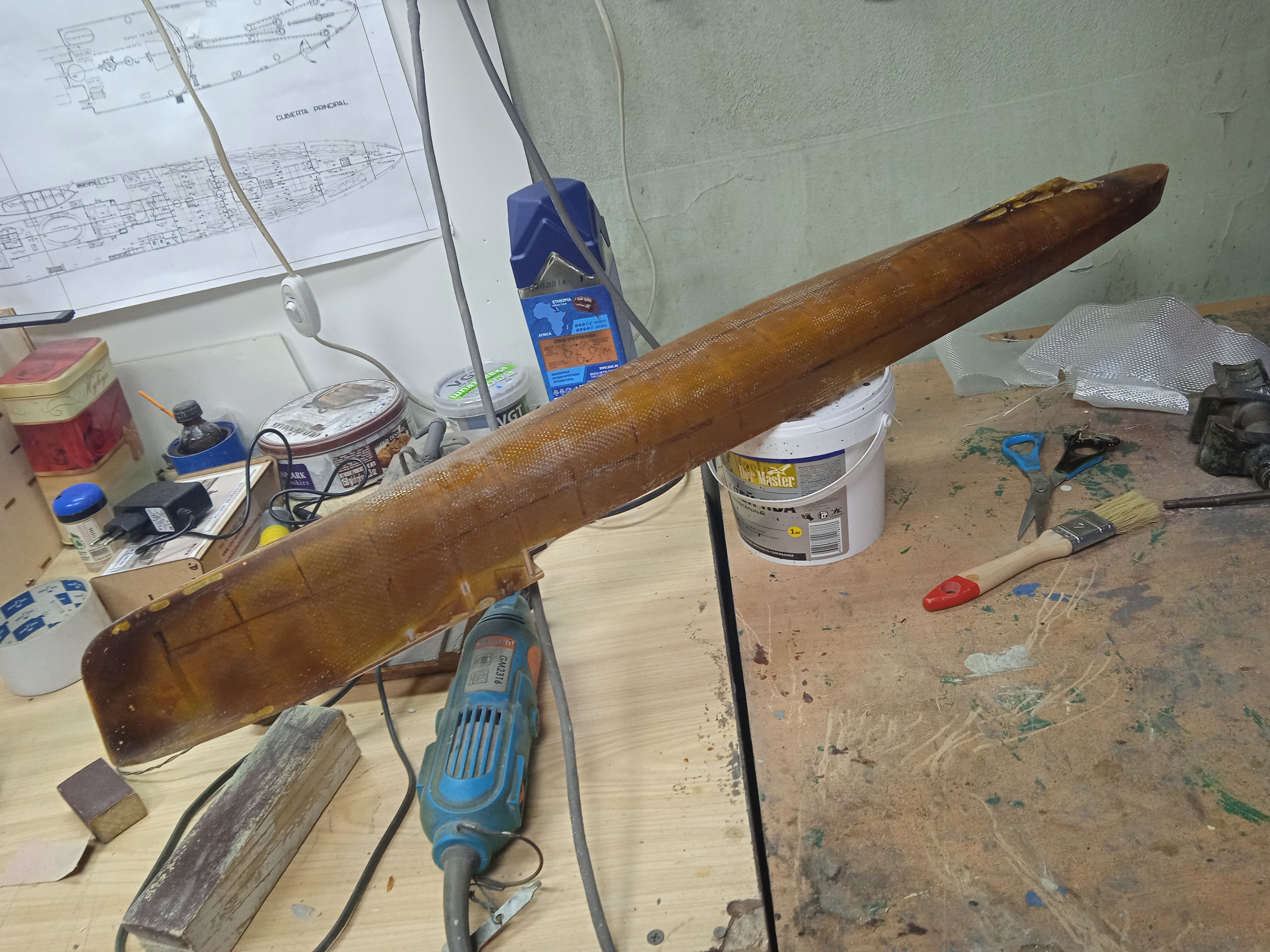

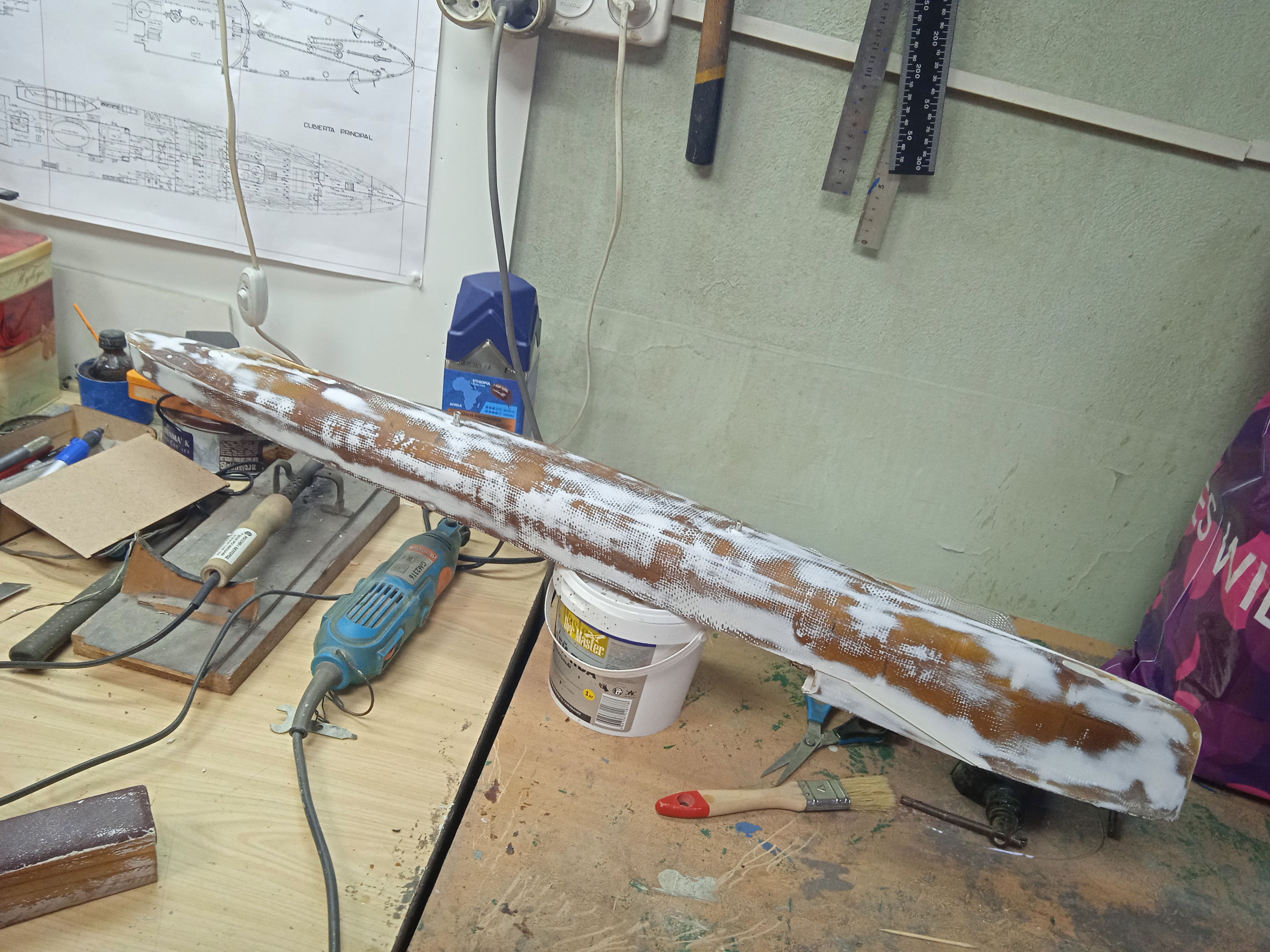

Через сутки, смола отлично "встала", обрезал излишки ткани.

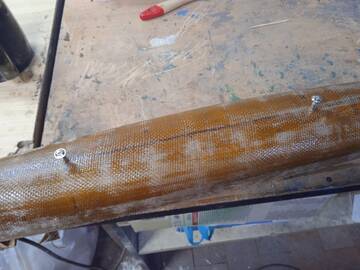

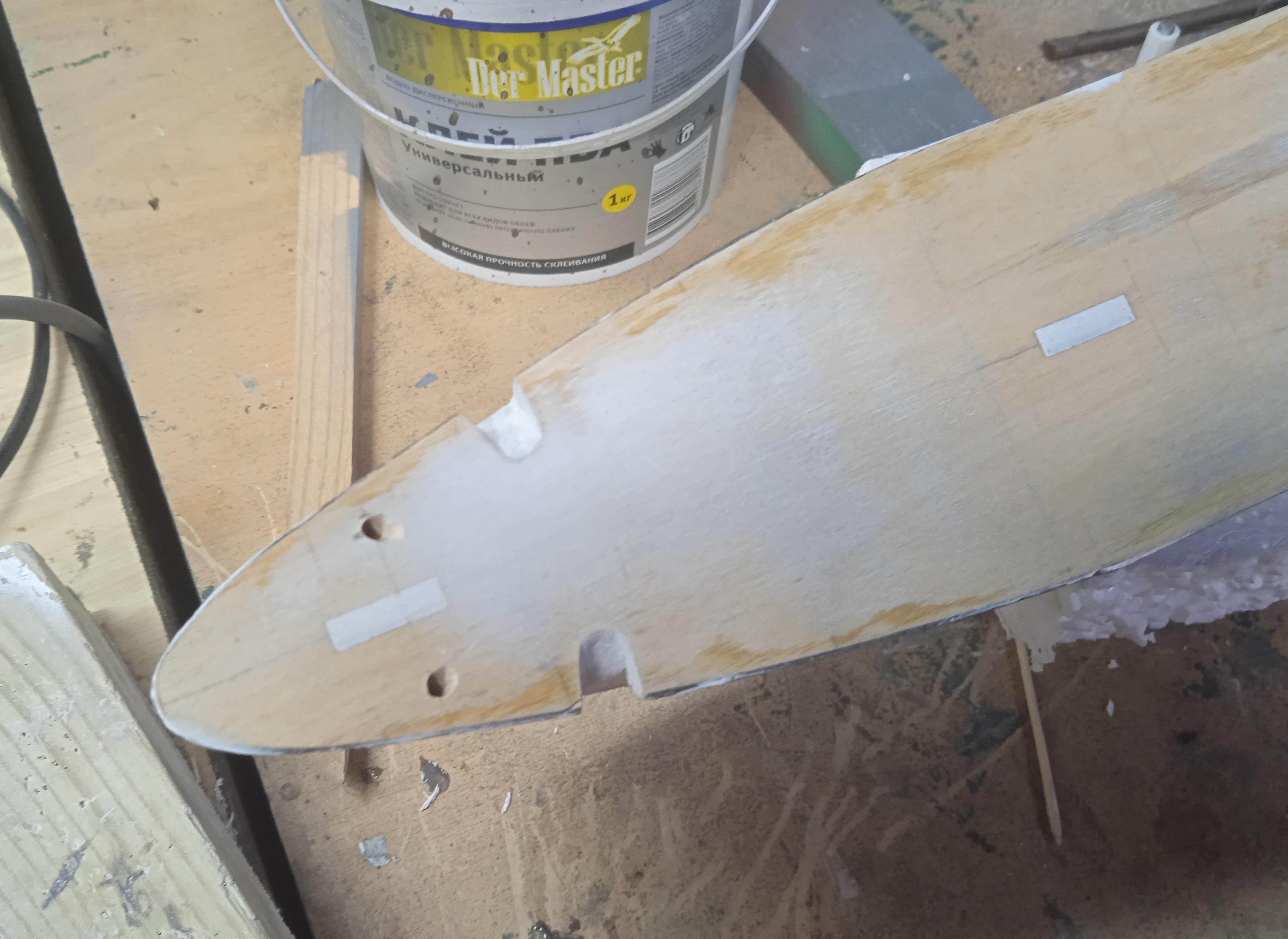

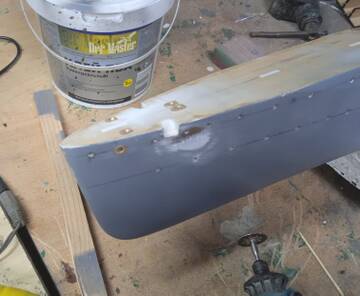

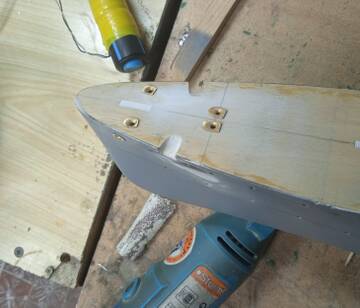

Затем, разметил и вставил втулки для подмодельных стоек.
Человек славен делами!

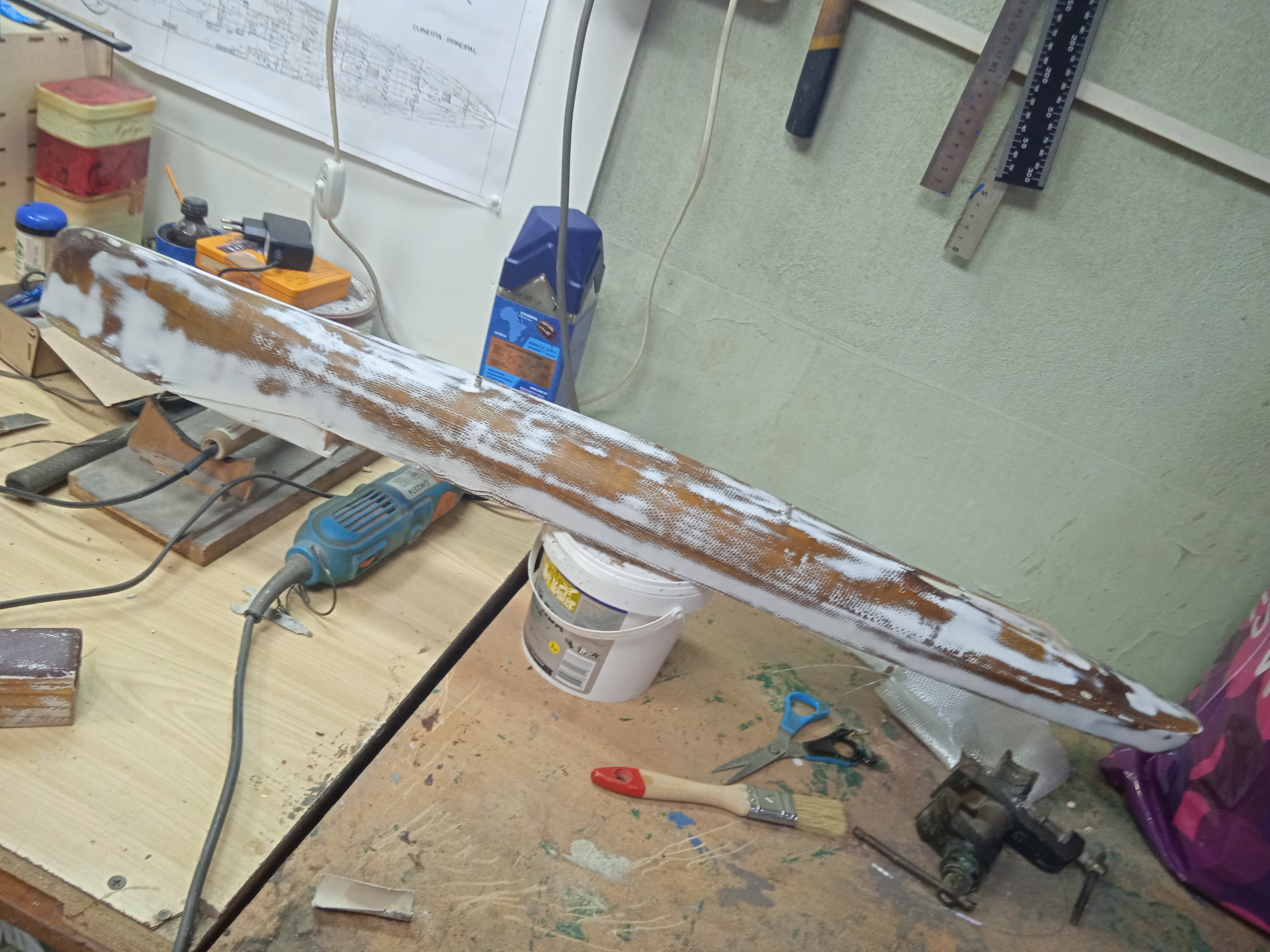

Теперь предстоит работа по выведению корпуса под "яичко"! Первая шпаклёвка.
Человек славен делами!
Миноносных дел Мастер
Отредактировано richie (19.05.26 09:46:21)
Да, это фото ЭМ "Чезаре Россарол" - одного из представителей четвёрки серии "А. Поэрио" в составе итальянского флота после первой модернизации.
Человек славен делами!

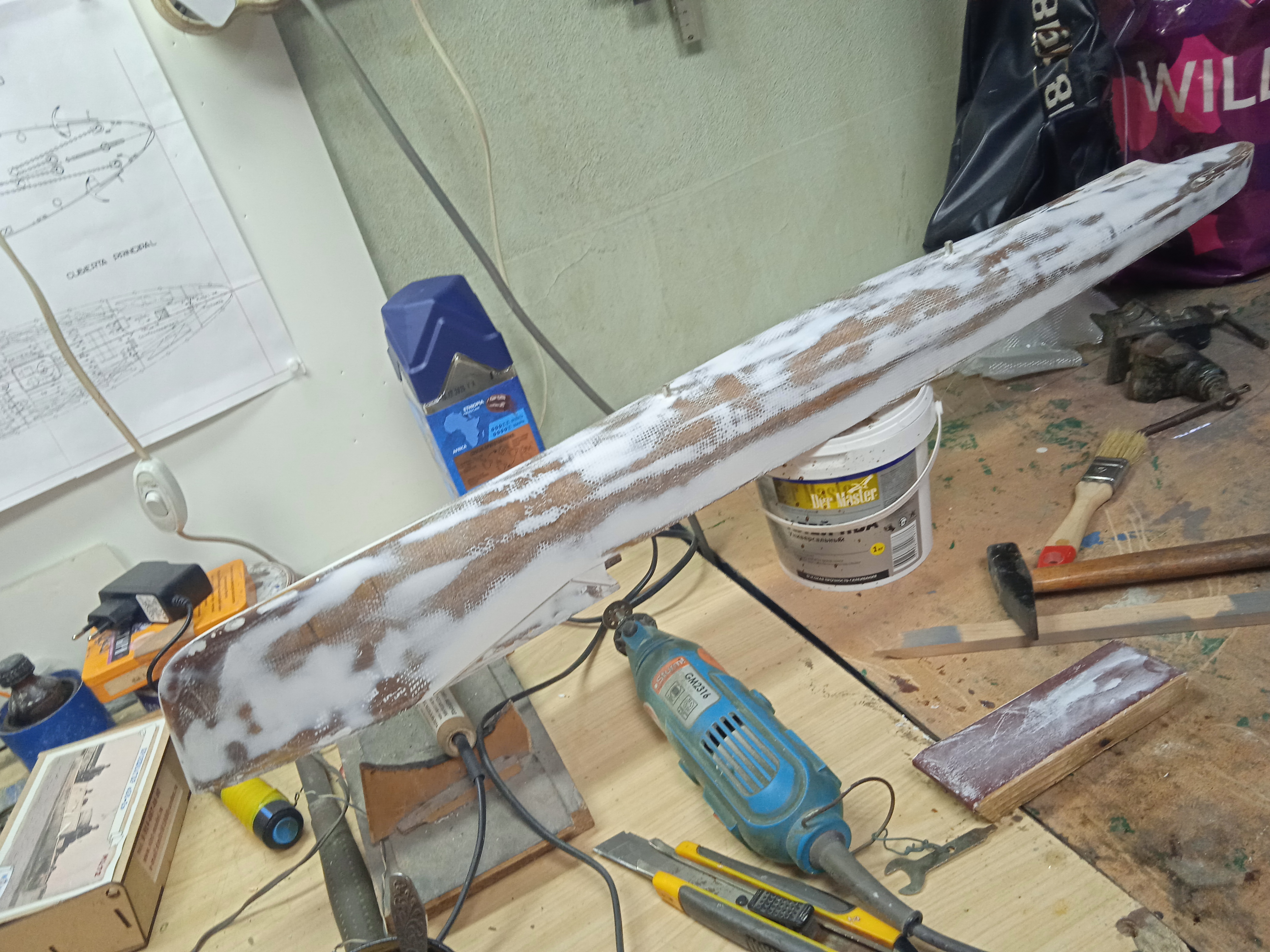

Сегодня ошкурил шпаклёвку грубым, крупнозернистым "сухариком", чтобы всё выровнять.
Человек славен делами!

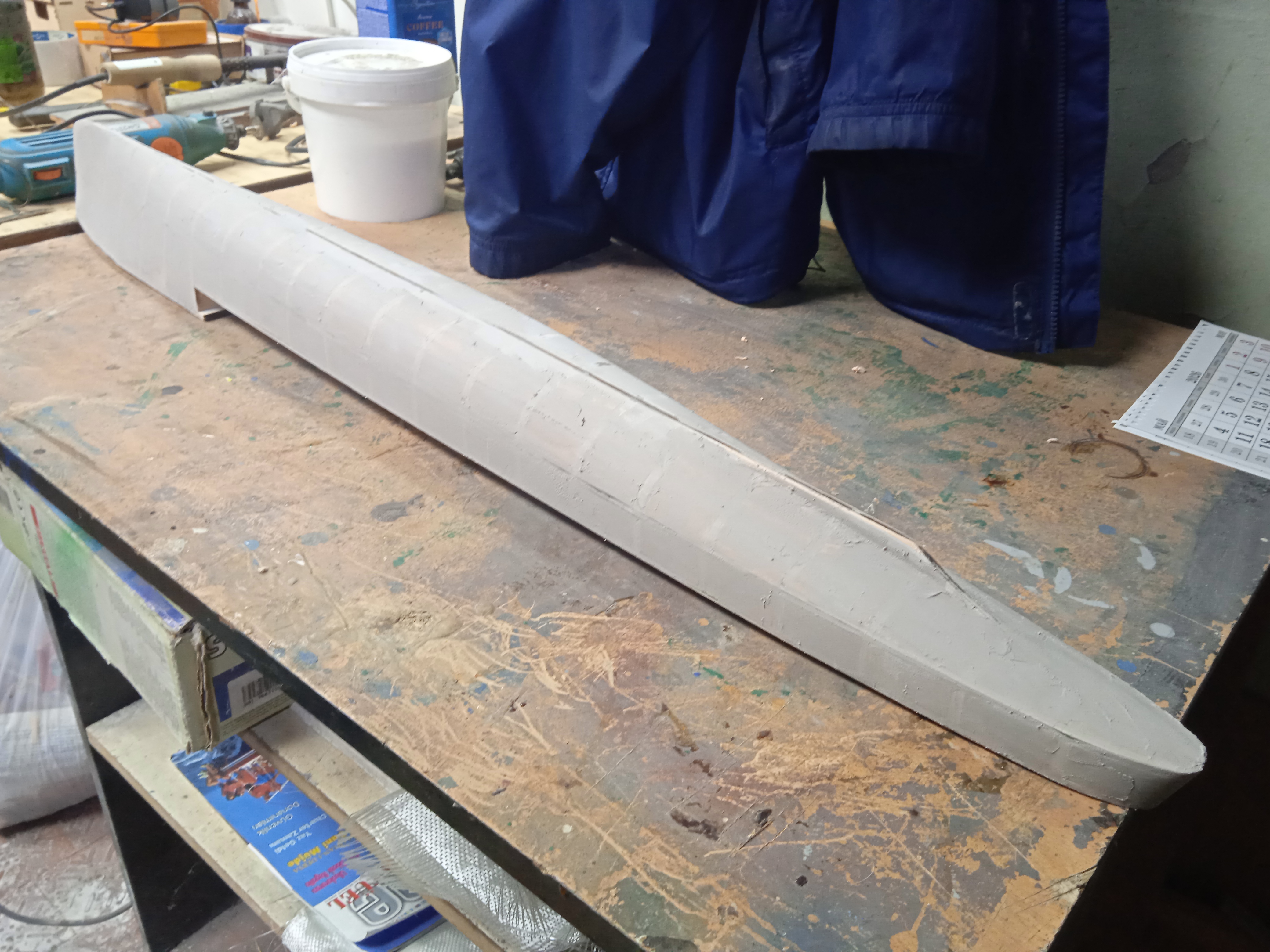

Надо отметить, что корка вышла достаточно хорошая - проседаний и ямок практически нет. Но для окончательной обработки ещё раз полностью зашпаклевал. Завтра буду ошкуривать "сухариком" с мелким зерном.
Человек славен делами!
Шпаклевка, я смотрю, акриловая.
Тоже применяю.
Шпаклевка, я смотрю, акриловая.
Тоже применяю.

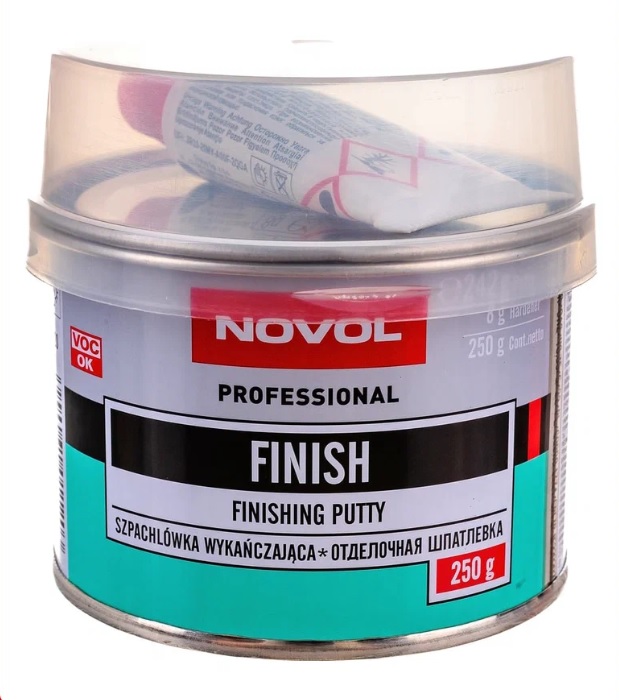

Да, Алексей, шпаклёвка акриловая автомобильная "Novol" Finish, очень качественная, обрабатывается и на сухую(правда, пыли много), и с водой.
Человек славен делами!
Да, Алексей, шпаклёвка акриловая автомобильная "Novol" Finish, очень качественная, обрабатывается и на сухую(правда, пыли много), и с водой.
За то ложится хорошо и обрабатывается шикарно...
Сегодня ошкурил мелким "сухариком" с водой.
Человек славен делами!

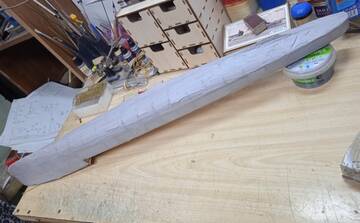

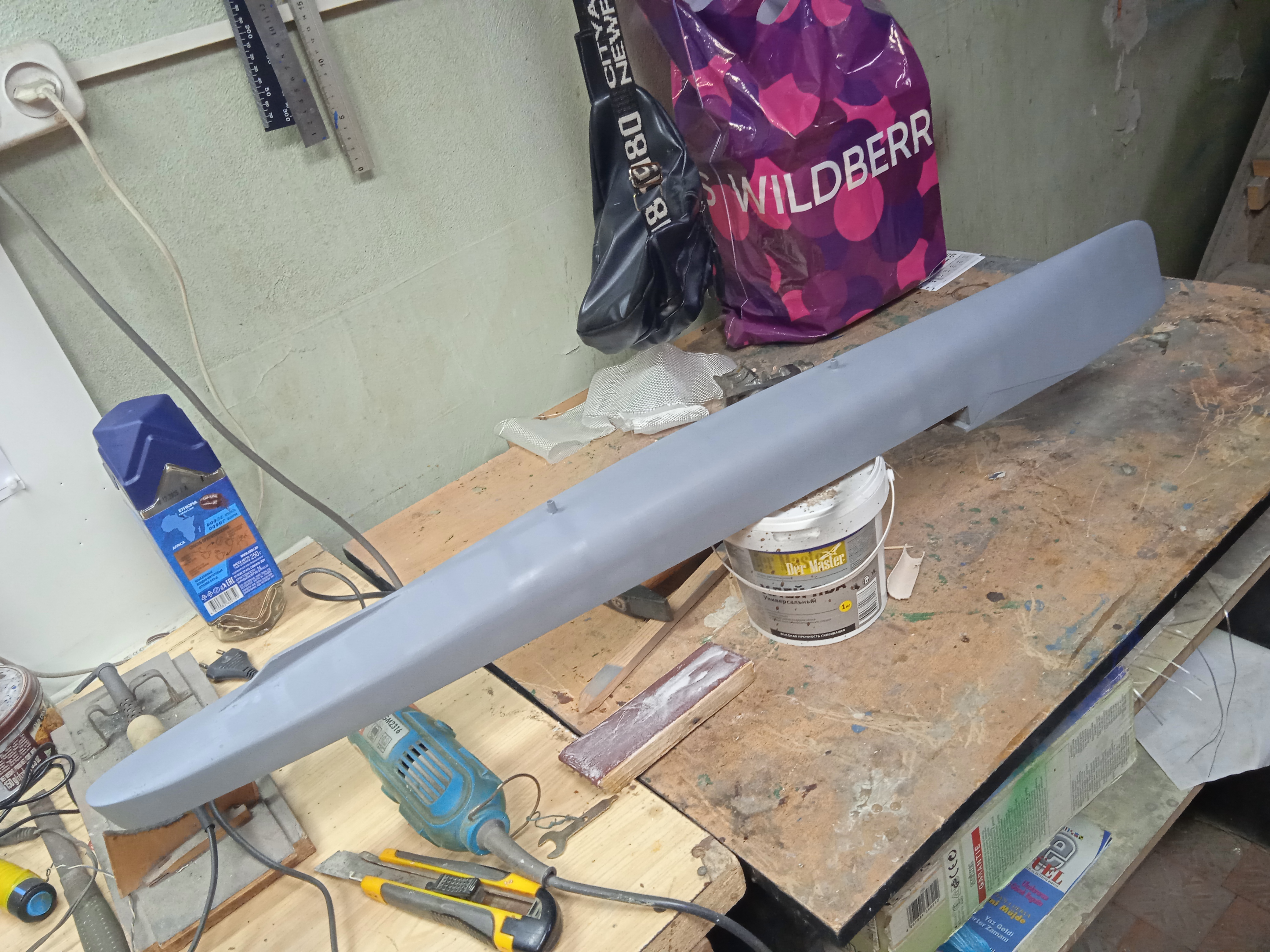

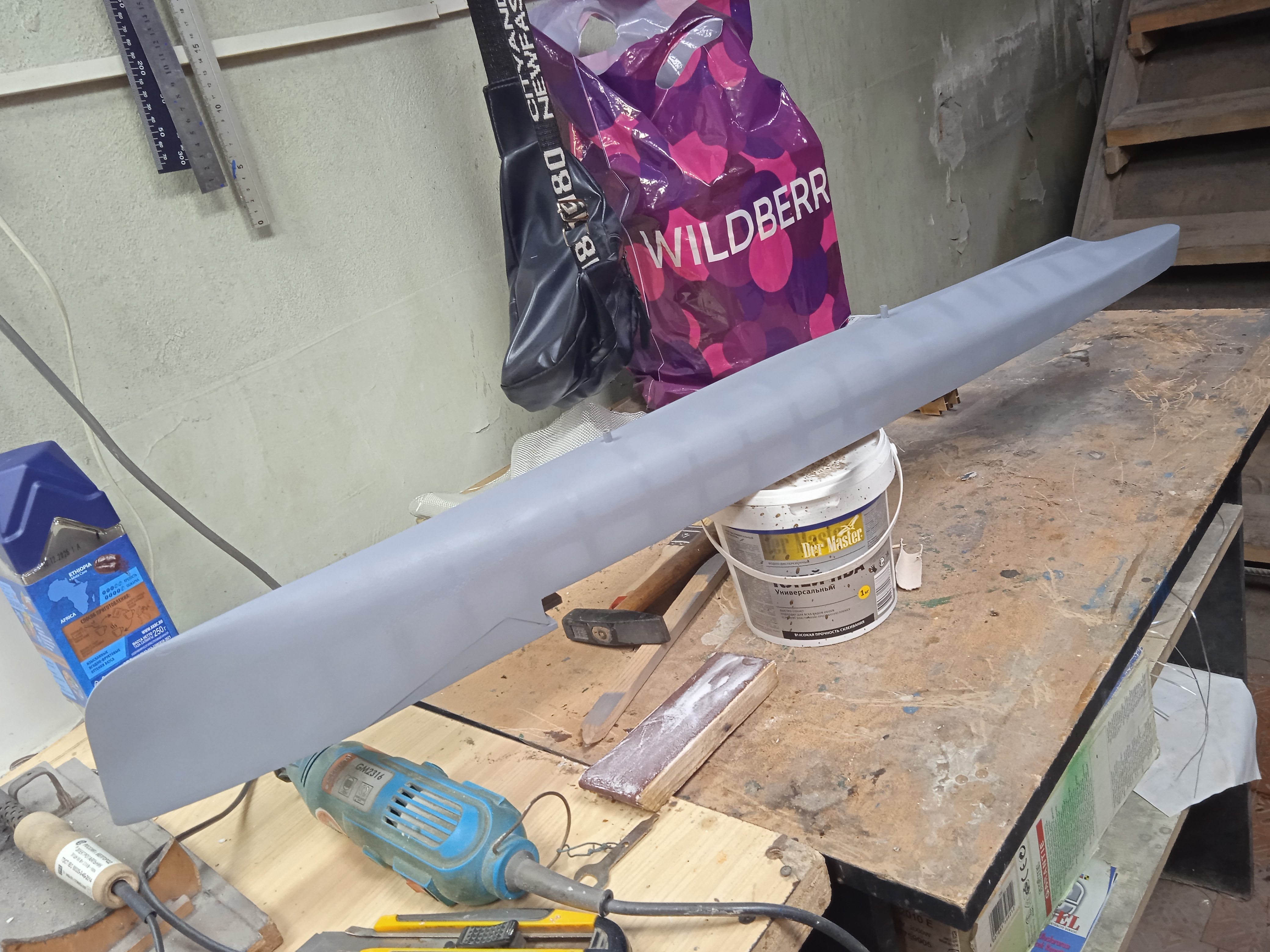

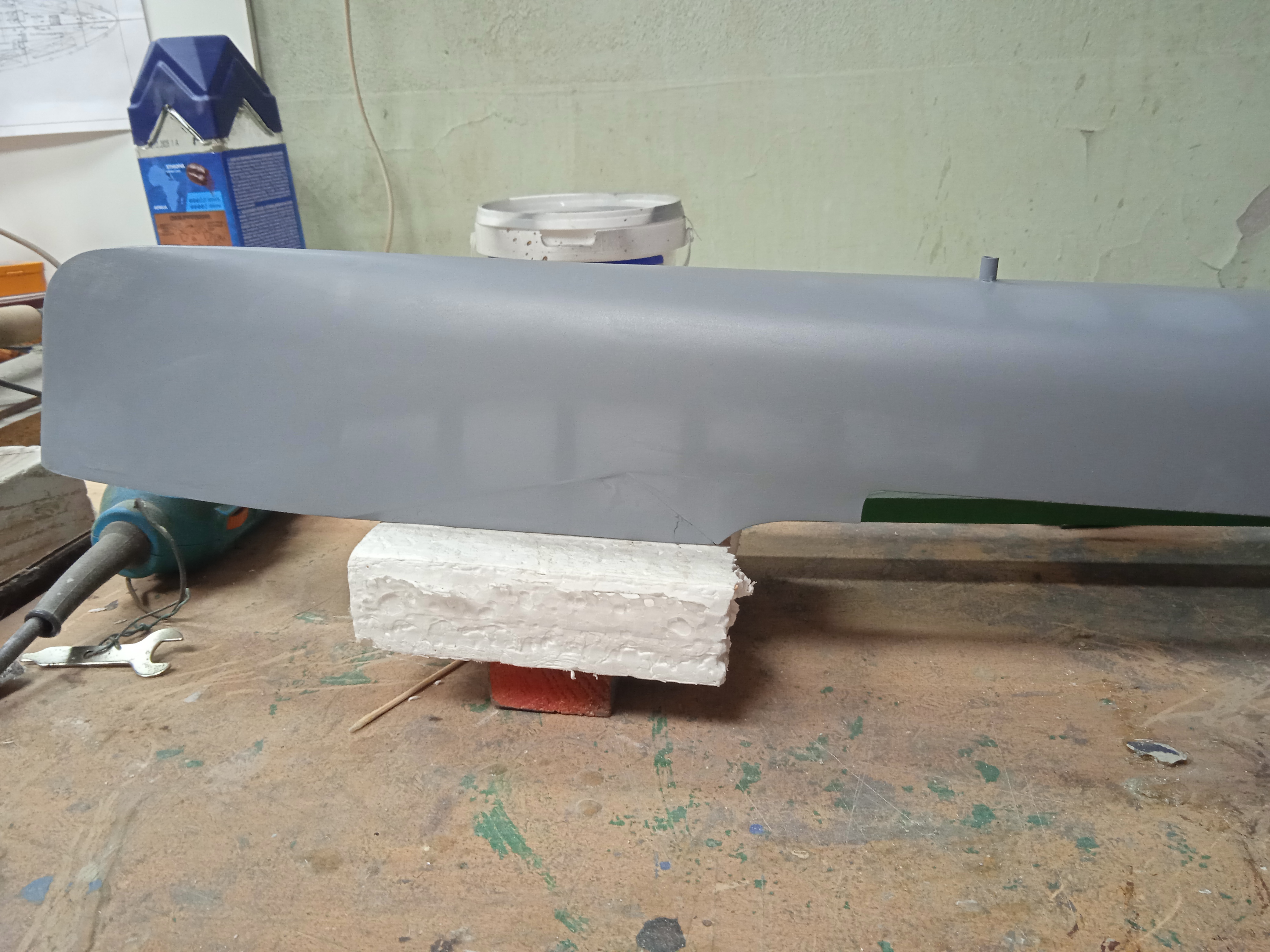

В целом, вполне доволен. Прошелся по корпусу грунтовкой и оставил до завтра просохнуть...
Человек славен делами!
в три слоя клеем ПВА, чтобы эпоксидка не съела пеноплекс.
Это лишнее .....Пеноплекс "кушает" двухкомпонентная автомобильная шпаклевка.. Эпоксидный клей не трогает . Я сам не побывал .Говорят хорошо помогает покрытием водоэмульсионкой.
Мой телеграмм https://t.me/+zyaS9ieyr1MwNWYy
В целом, вполне доволен. Прошелся по корпусу грунтовкой и оставил до завтра просохнуть...
Красавчег! И по скорости, и по качеству!
Это лишнее .....Пеноплекс "кушает" двухкомпонентная автомобильная шпаклевка.. Эпоксидный клей не трогает . Я сам не побывал .Говорят хорошо помогает покрытием водоэмульсионкой.
Бережёного Бог бережёт! Пеноплекс тоже разный бывает, один раз было - "серый" смола изрядно "погрызла", теперь пользуемся розово-оранжевым. Шпаклёвка, да - жрёт конкретно. Но опыт уже есть. Про водоэмульсионку не слышал, но буду иметь ввиду.Спасибо!
Человек славен делами!

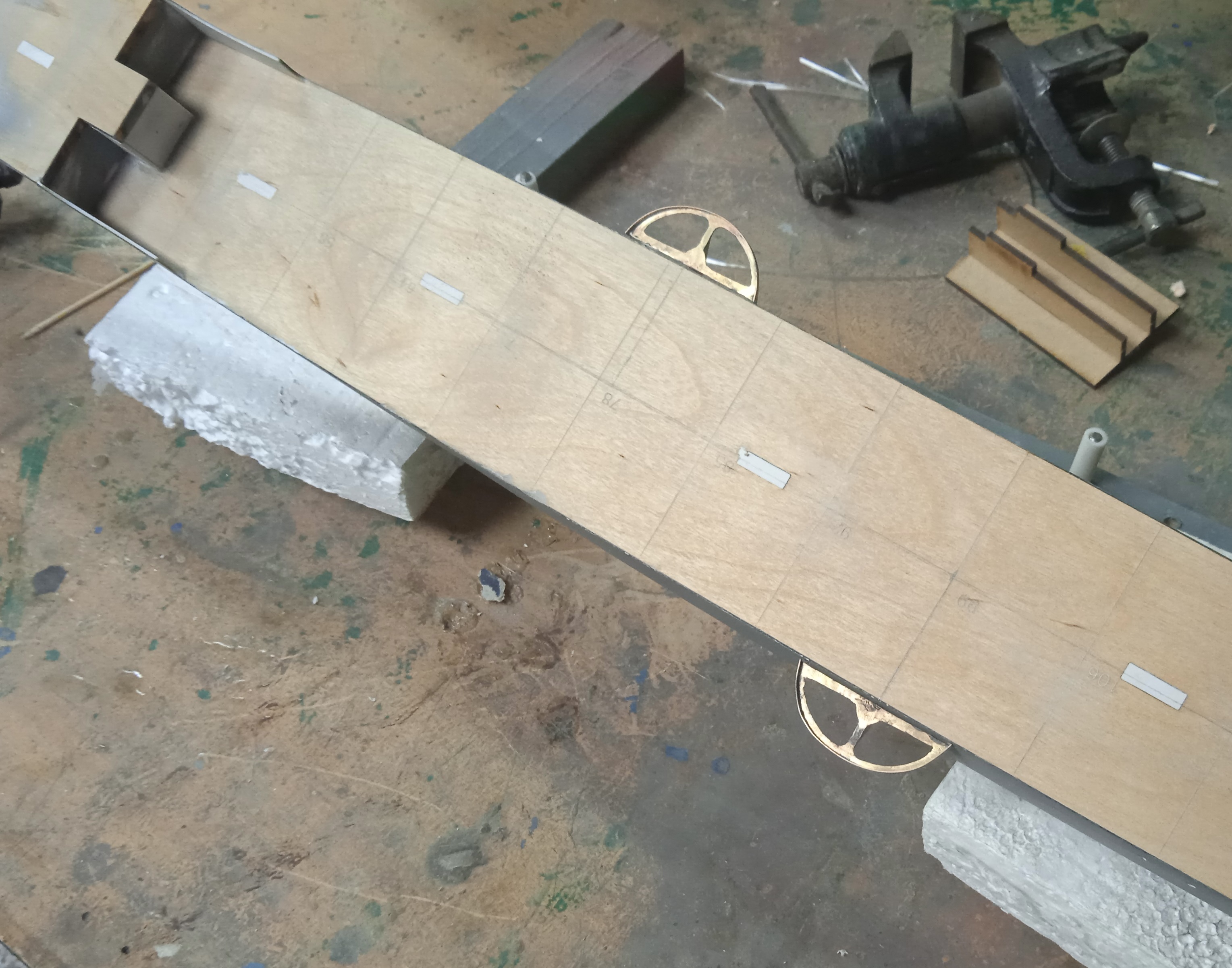

Сегодня появились фальшборта и "штанишки".
Человек славен делами!

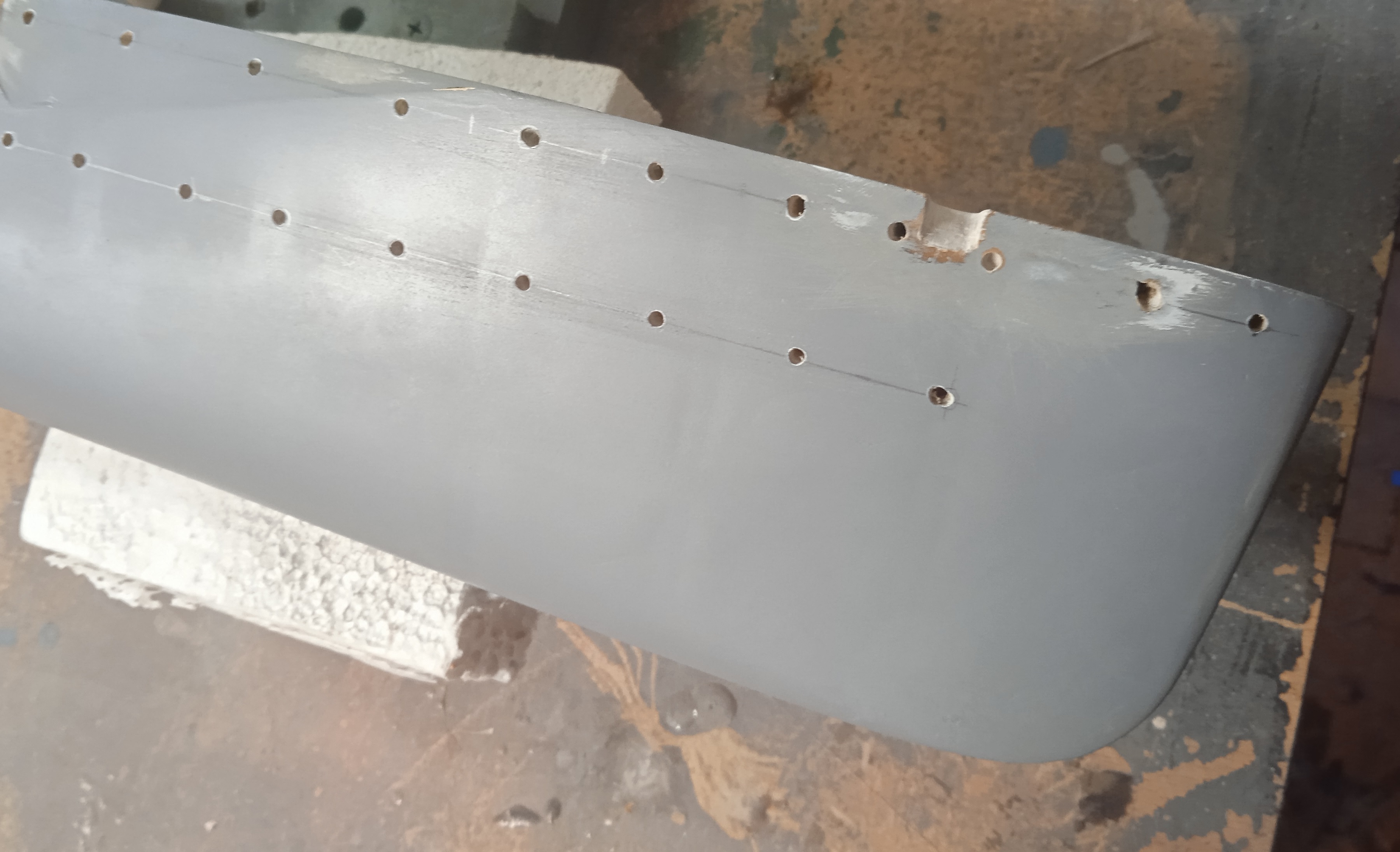

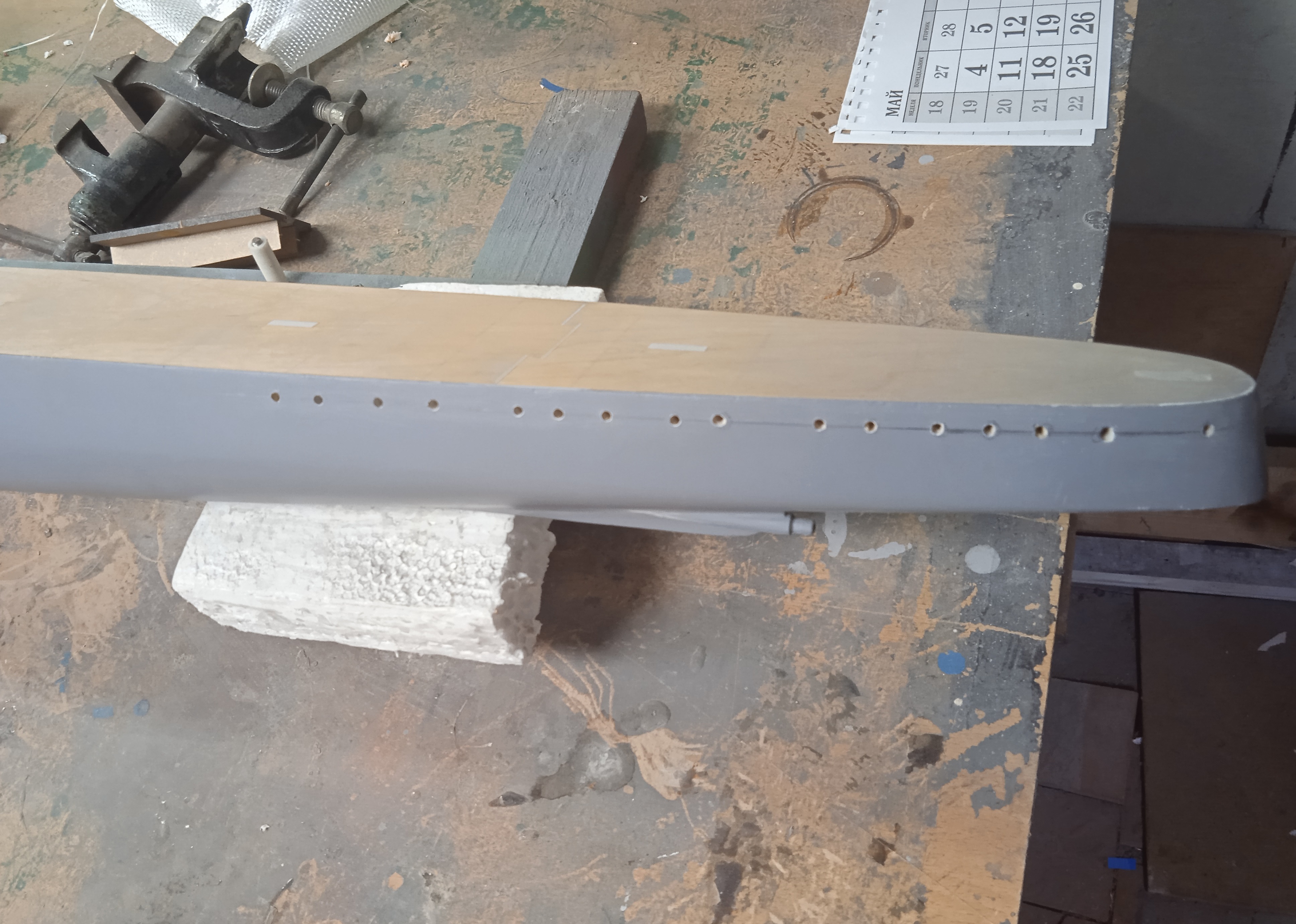

Насверлил отверстия иллюминаторов

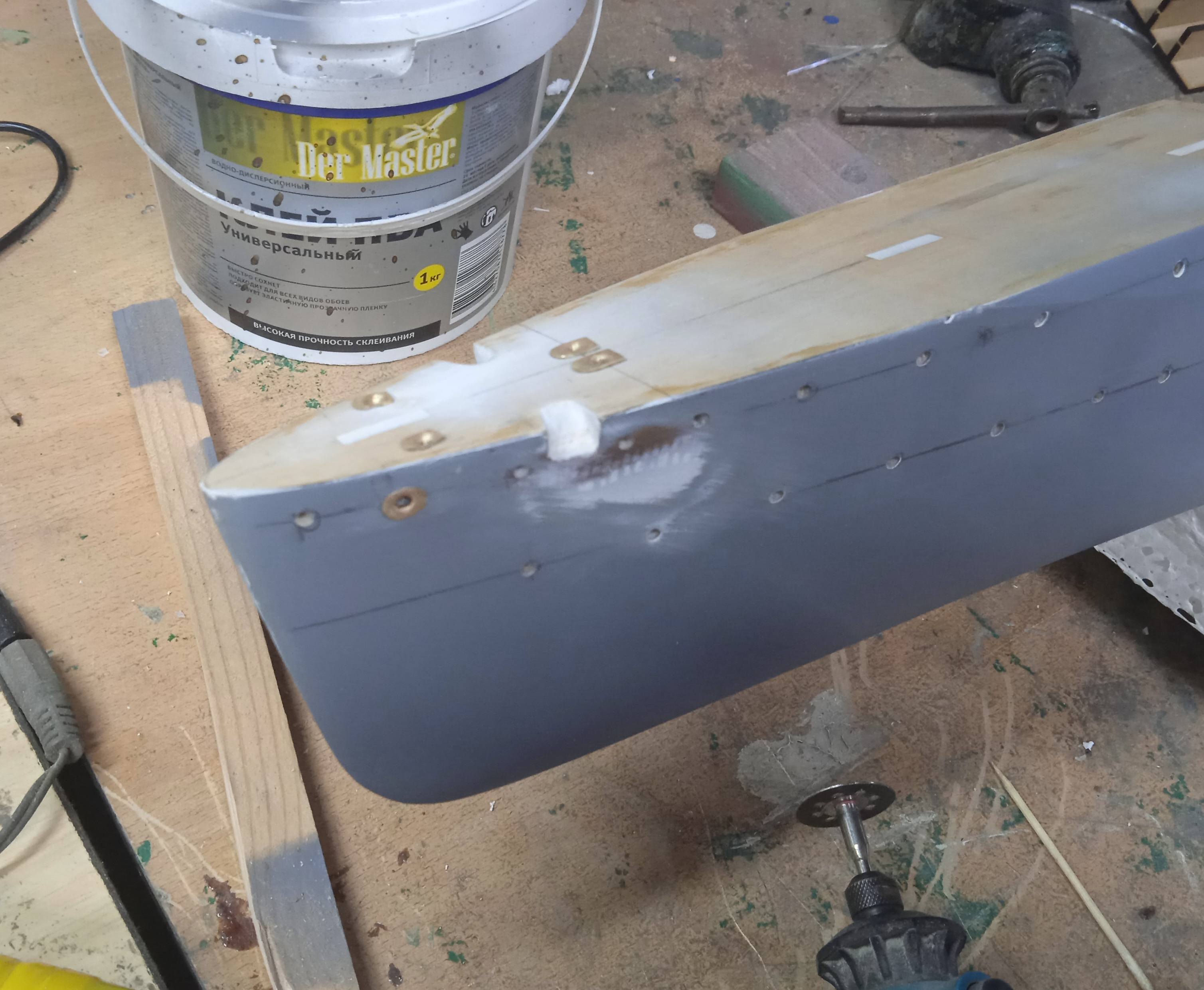

прорезал клюзы и якорные полки
Человек славен делами!

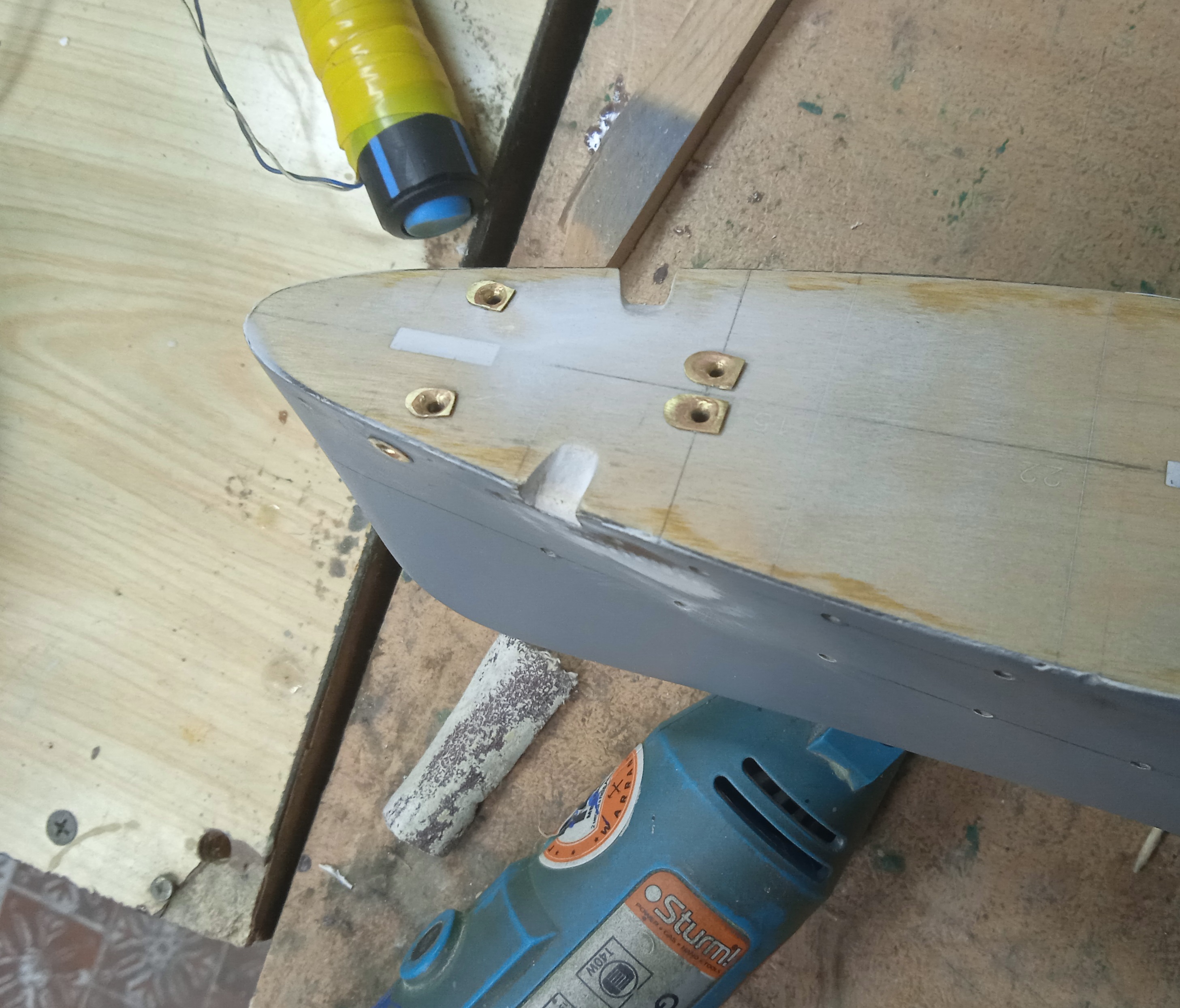

Клюзы расставлены по местам:

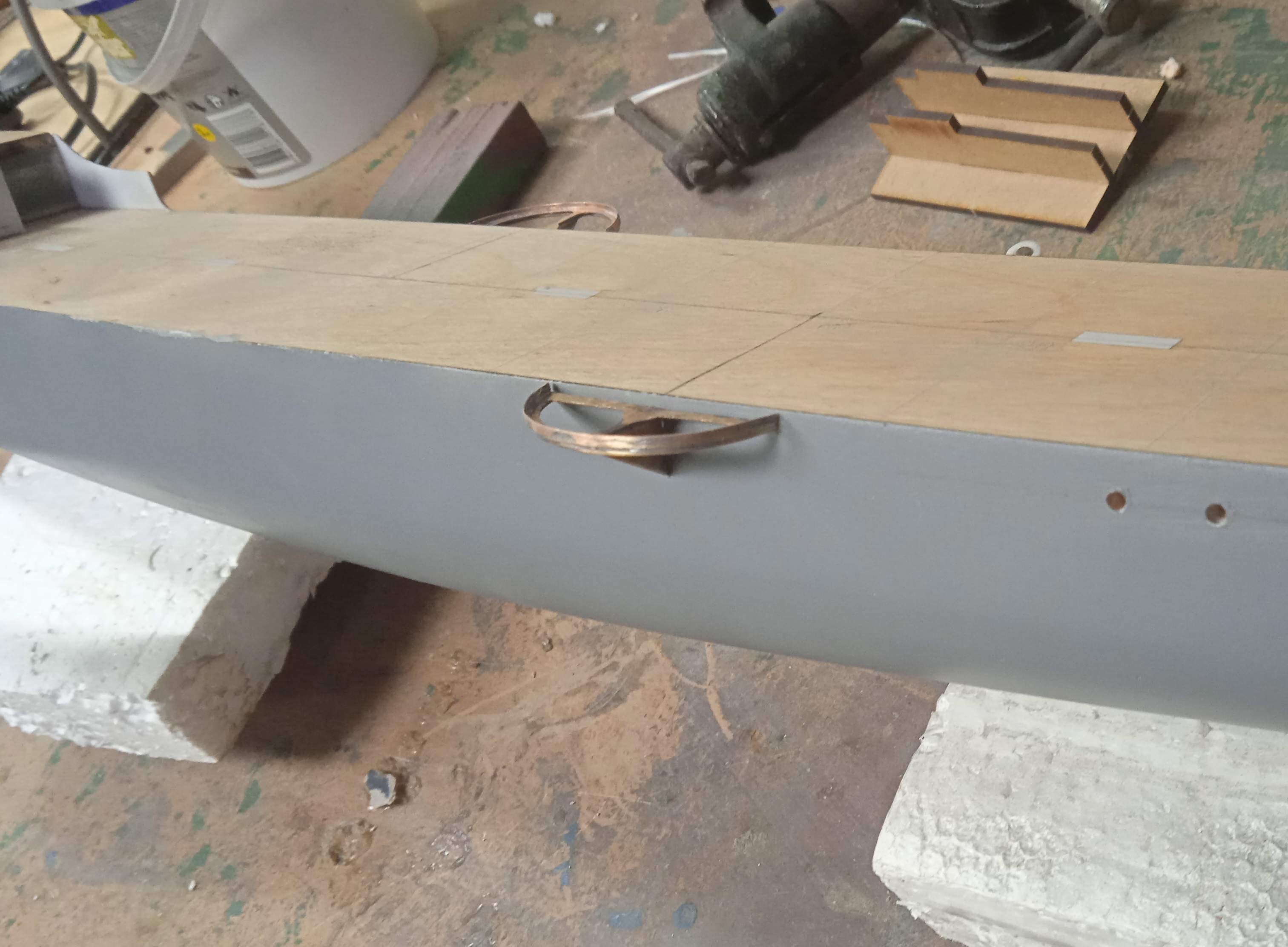

Рамы орудийных спонсонов:

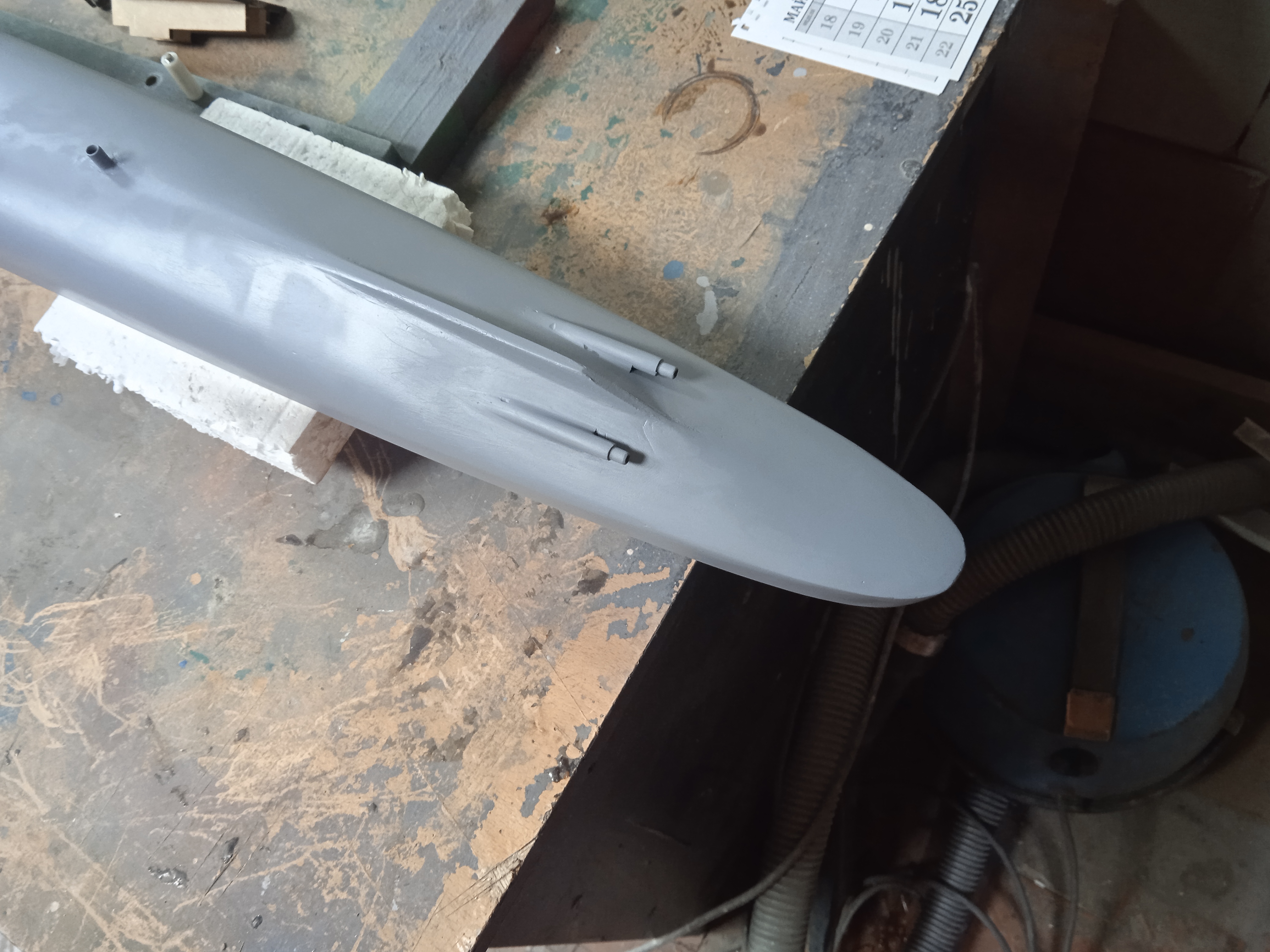

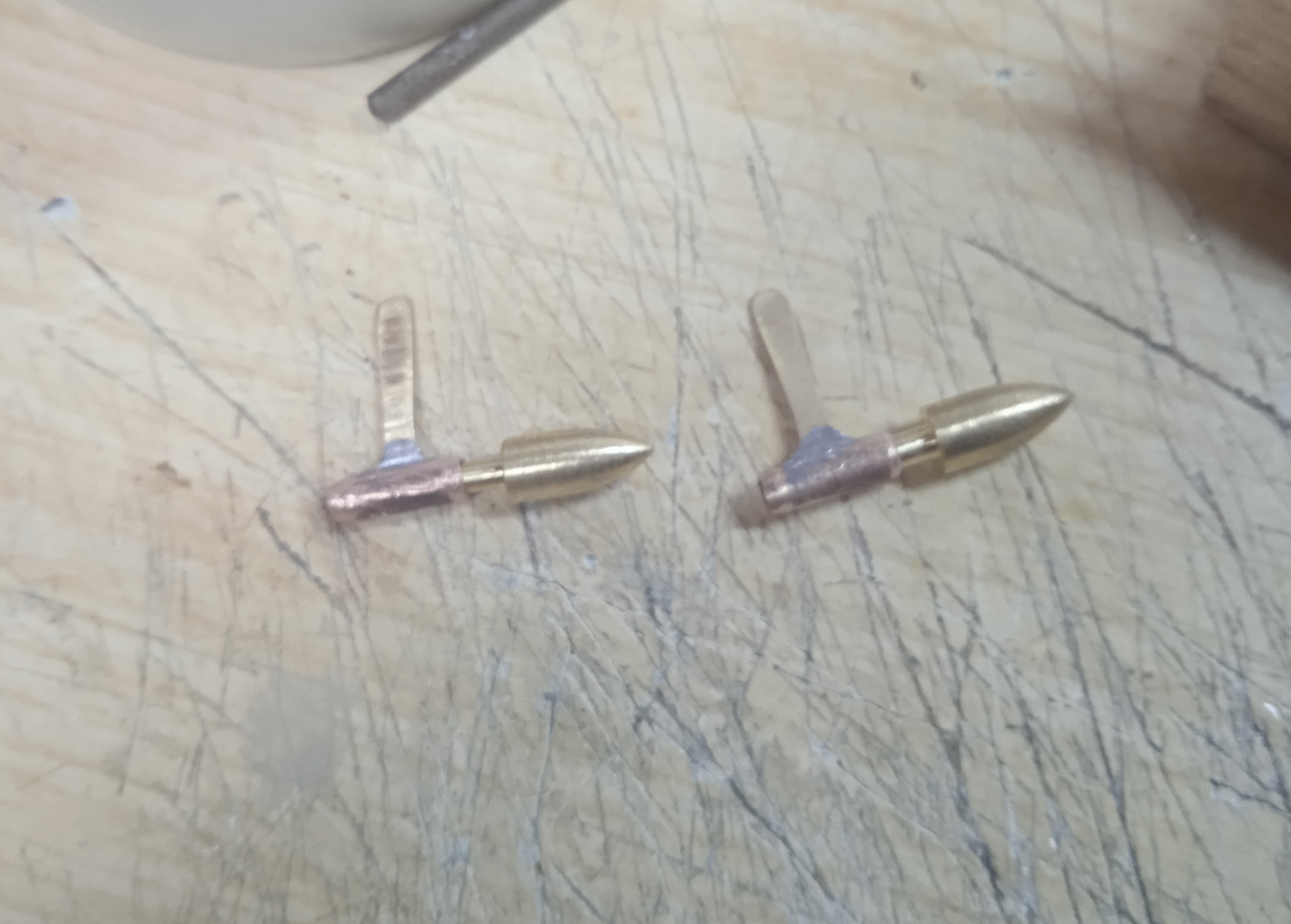

Кронштейны и ступицы винтов:
Человек славен делами!

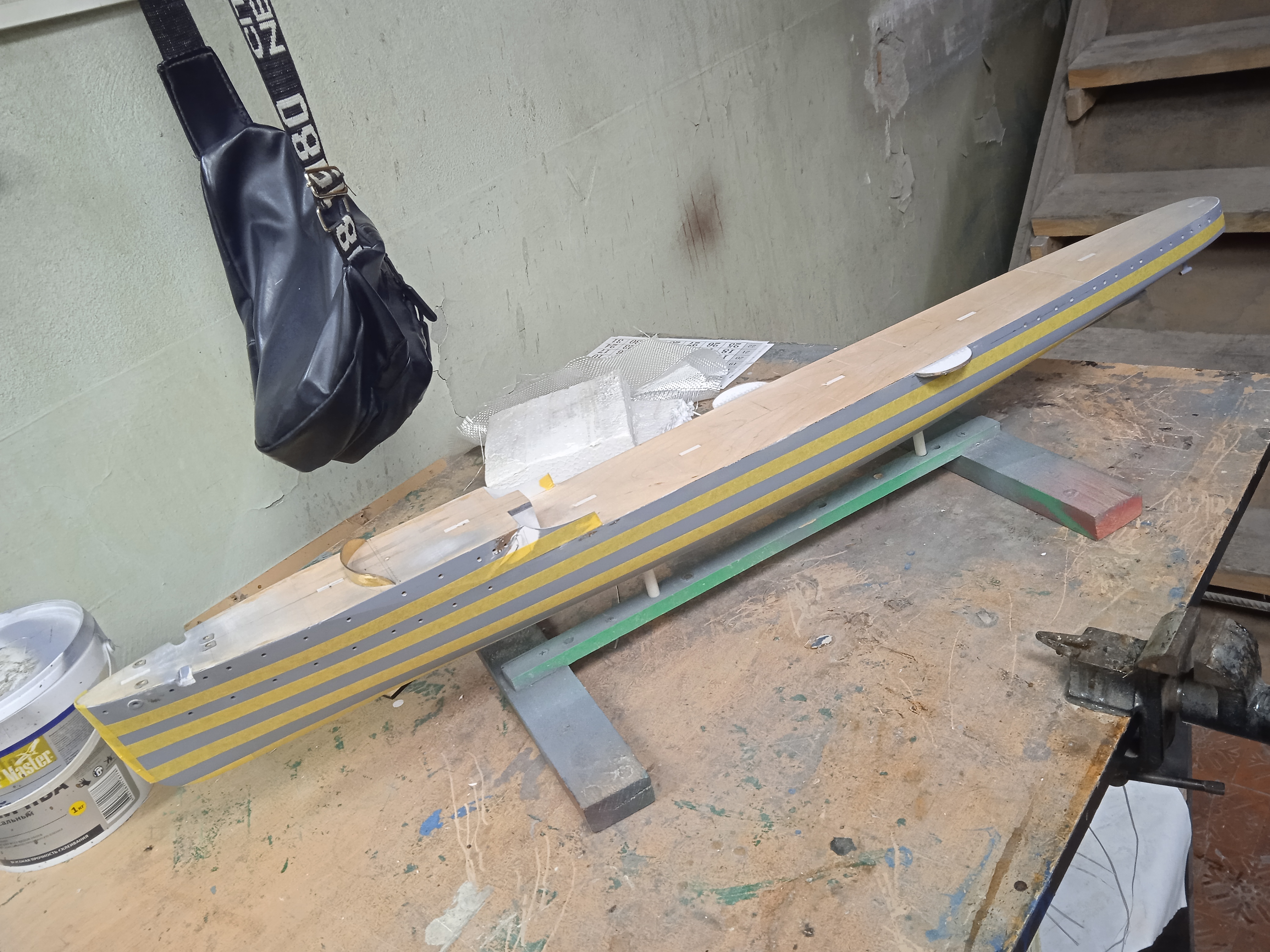

Модельным скотчем замаскировал поясья обшивки, которые будут "внутренними":
Человек славен делами!

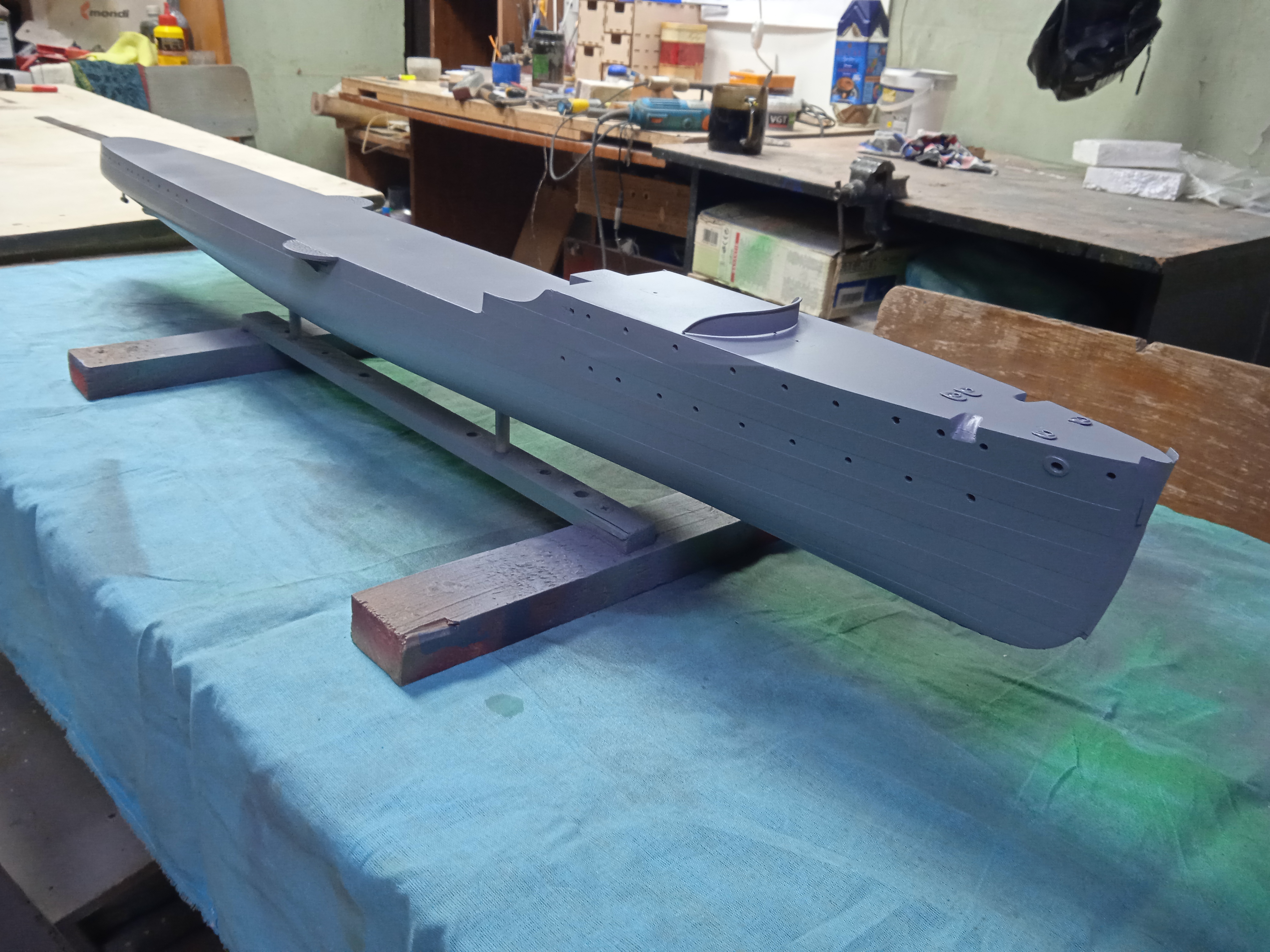

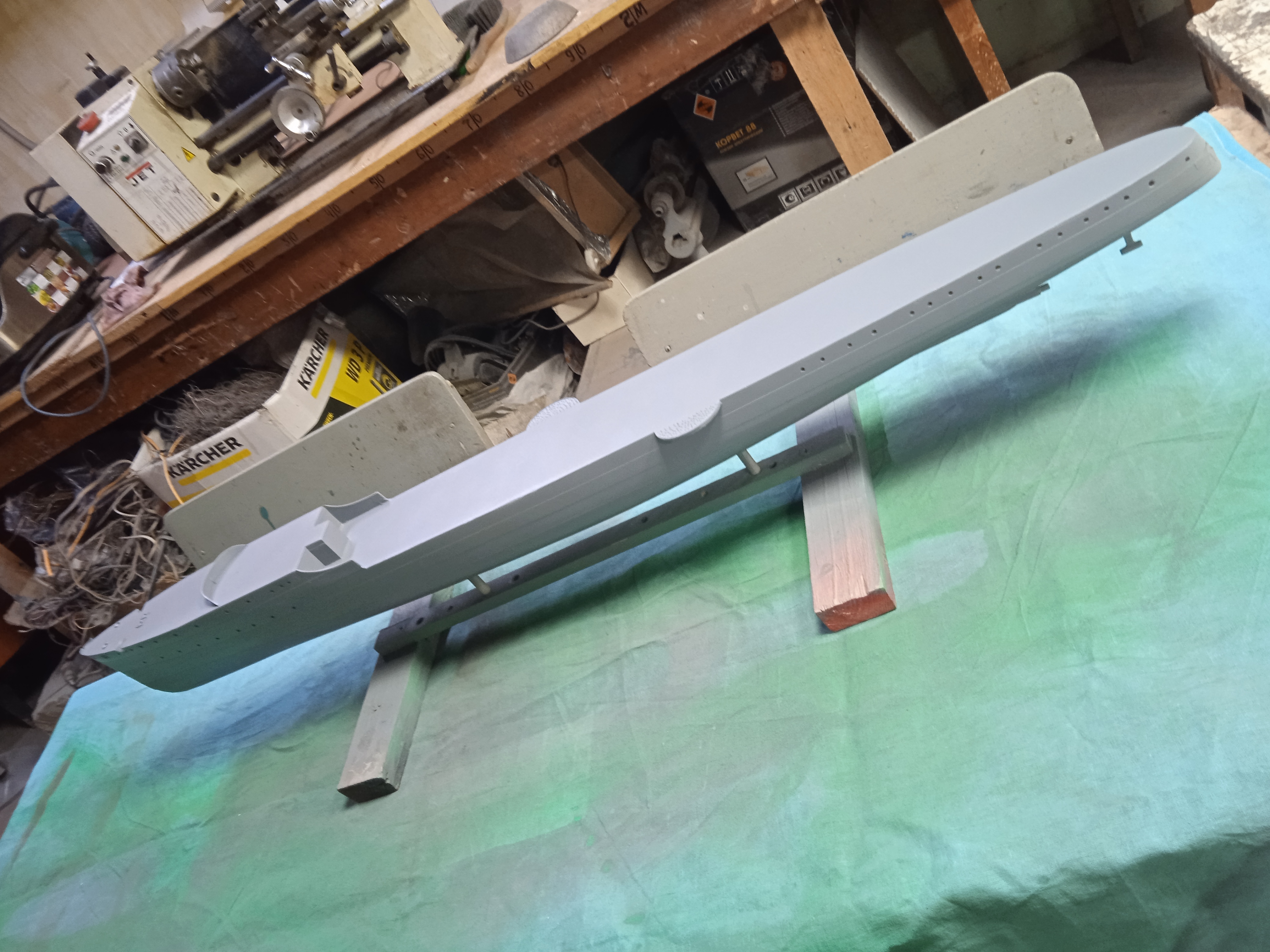

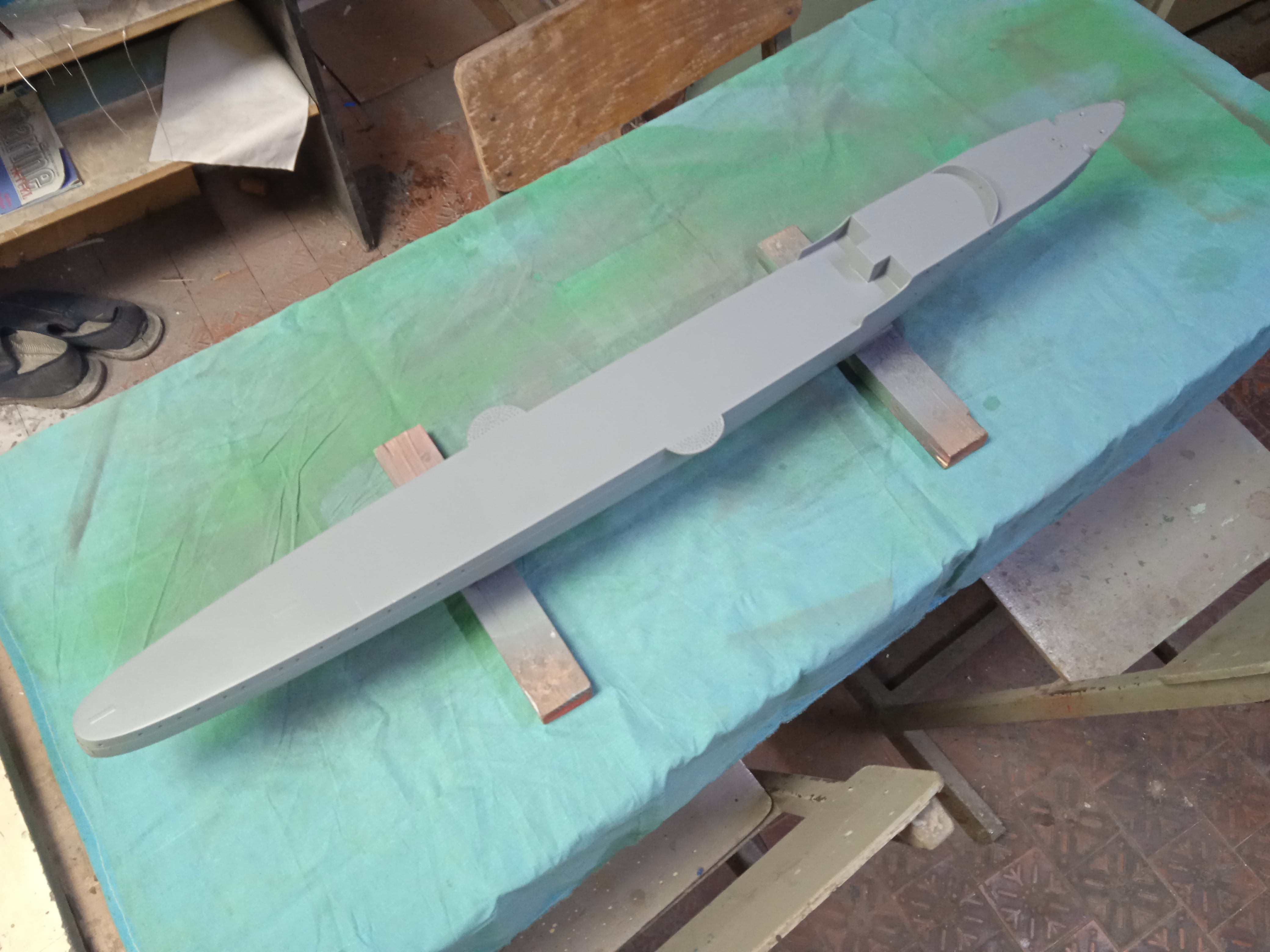

Прогрунтовал корпус для предстоящих окрасочных работ:
И оставил сохнуть.
Человек славен делами!

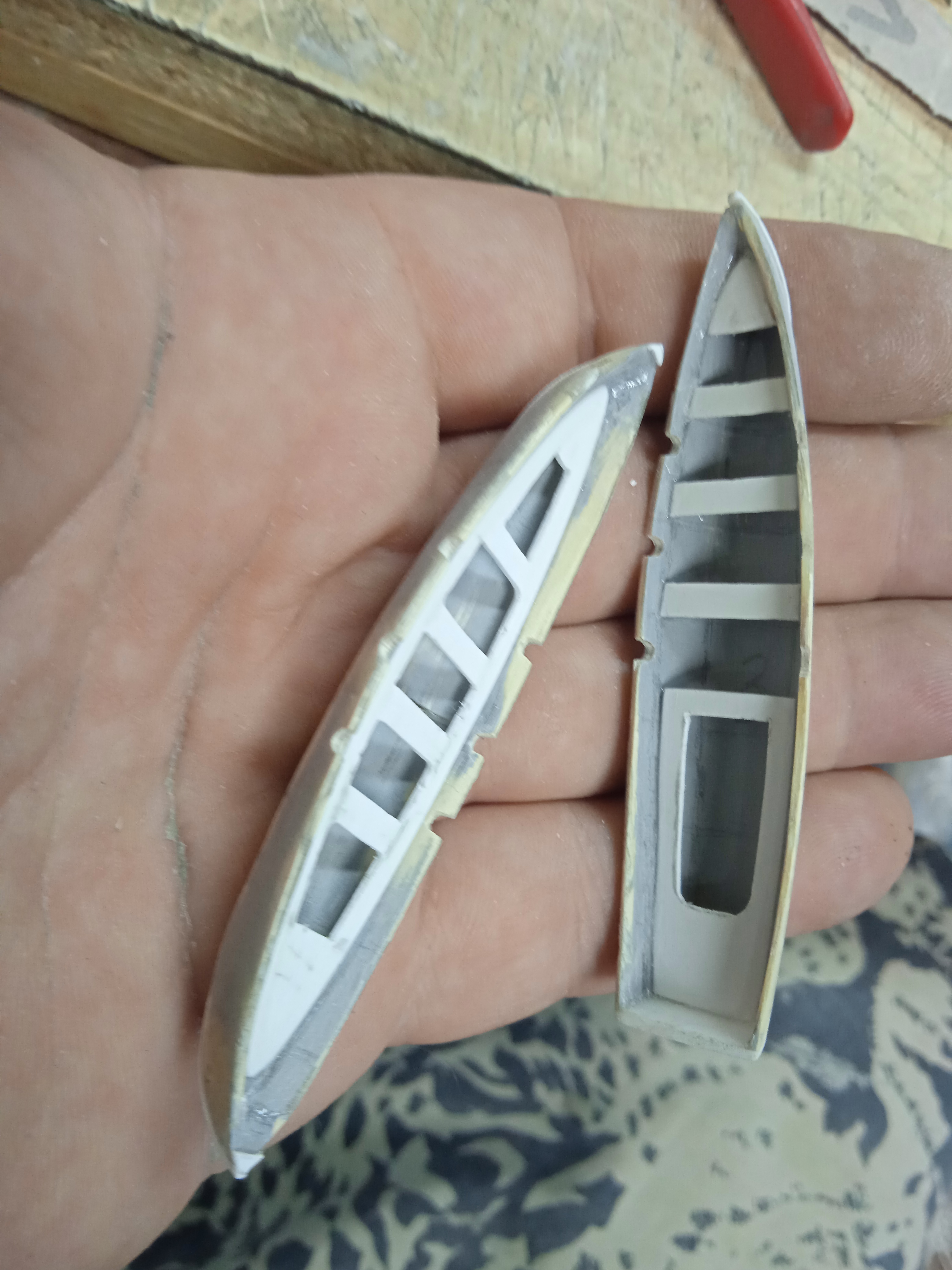

Дабы время не терять, взялся за изготовление плавсредств эсминца:
Человек славен делами!
Тоже из стеклоткани?
Тоже из стеклоткани?
Да, после выклейки корпуса осталась смола и обрезки ткани - пригодились!
Человек славен делами!
Тоже из стеклоткани?
В 90-е я для шлюпок и катеров использовал "выработавшие ресурс" колготки жены. Лучше стеклоткани для малых корпусов, на мой взгляд.
В 90-е я для шлюпок и катеров использовал "выработавшие ресурс" колготки жены. Лучше стеклоткани для малых корпусов
Вариантов изготовления шлюпок и катеров - масса! Мы у себя тоже разные используем. Тут, как уже писал выше, расходники оставались, а выбрасывать, особенно по нынешним временам, так себе удовольствие. Пошли в дело!
Человек славен делами!

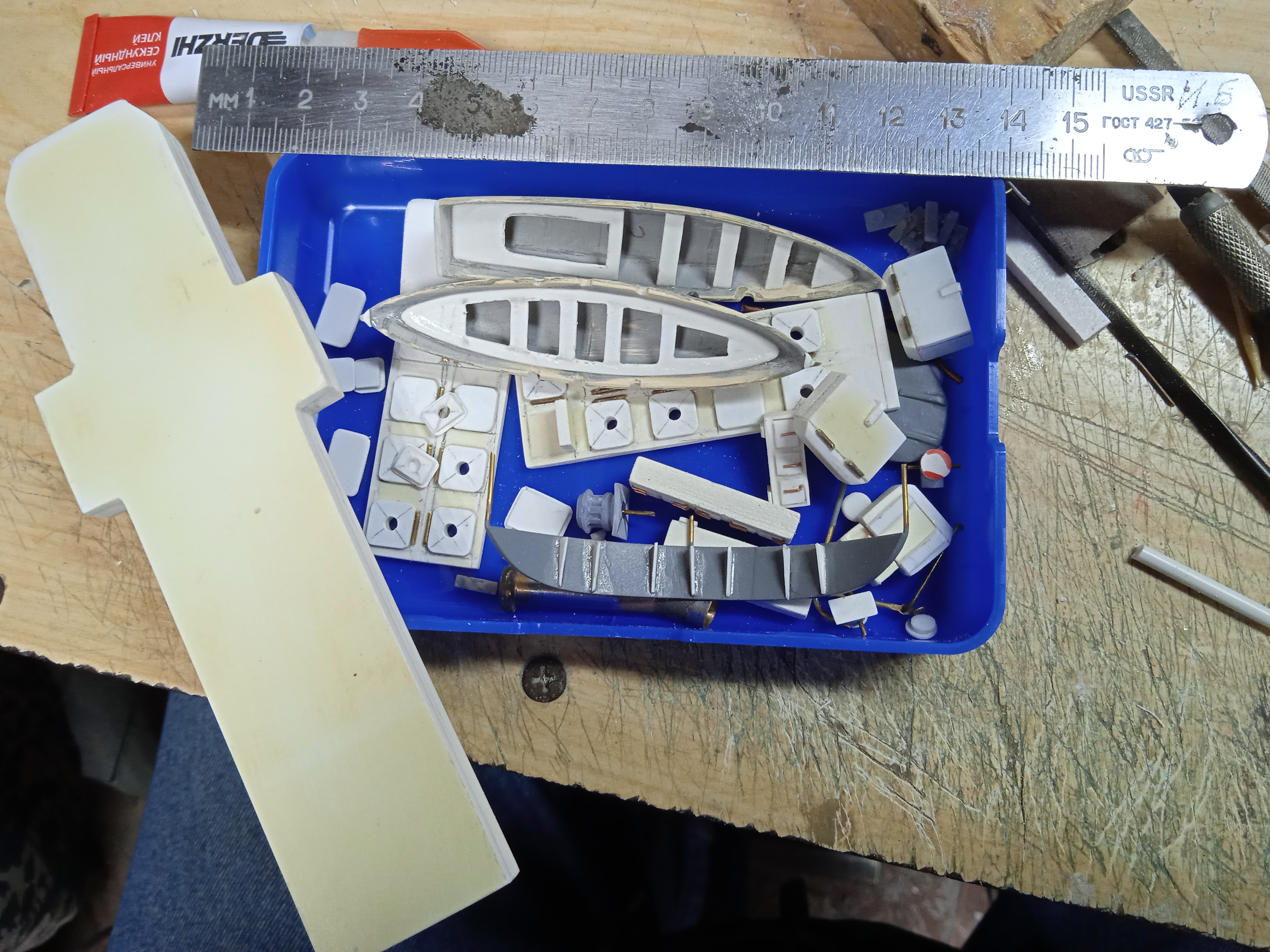

Ковыряюсь с мелочёвкой:
Человек славен делами!
Загрузка на работе, времени нет, но немного обновлюсь...

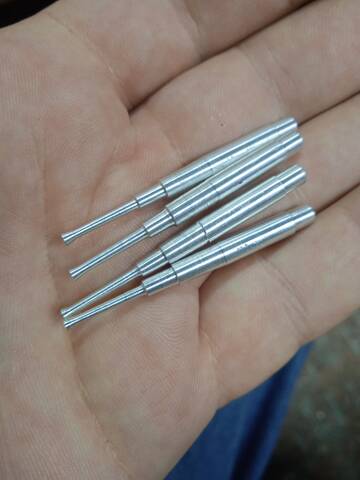

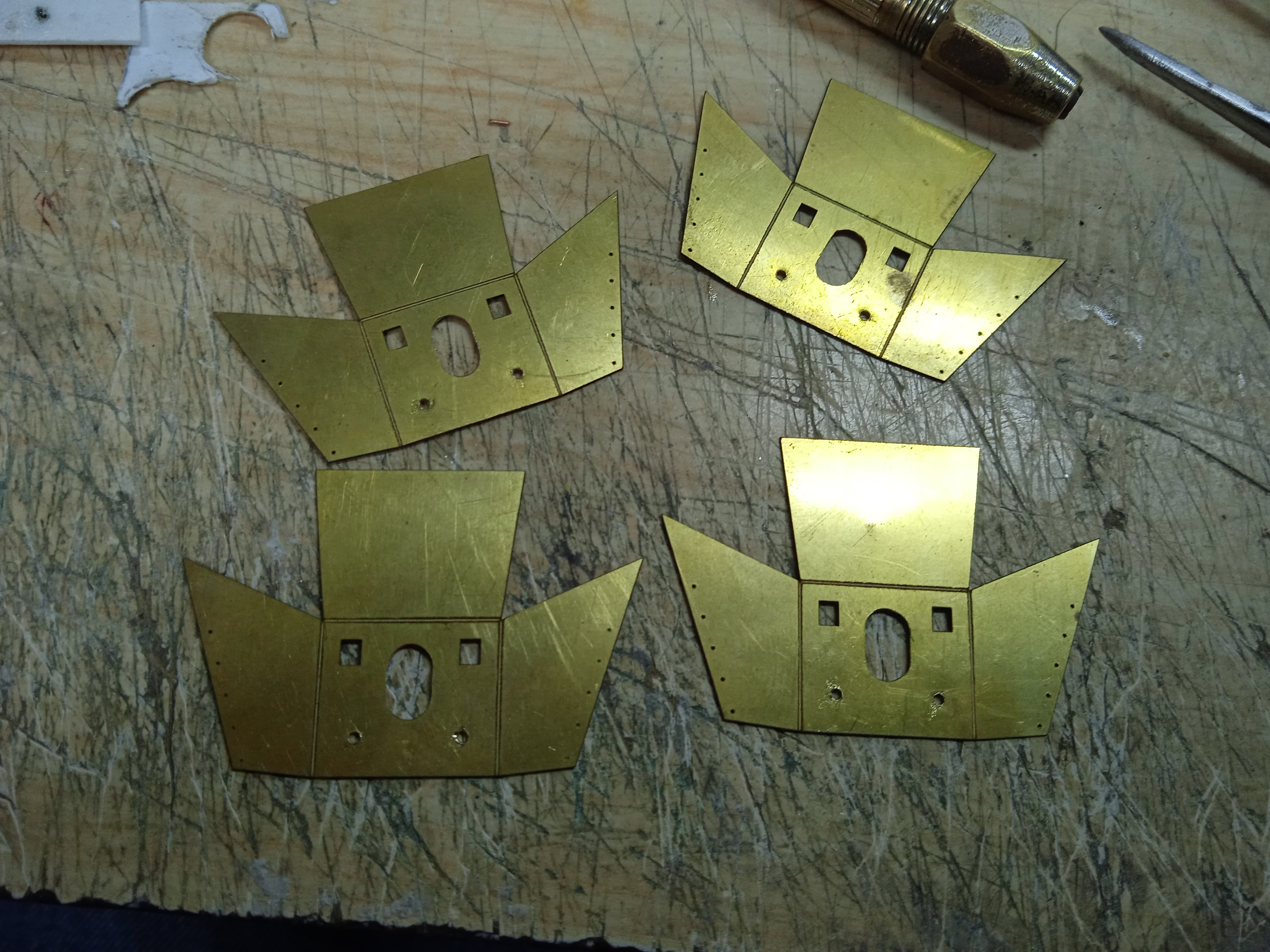

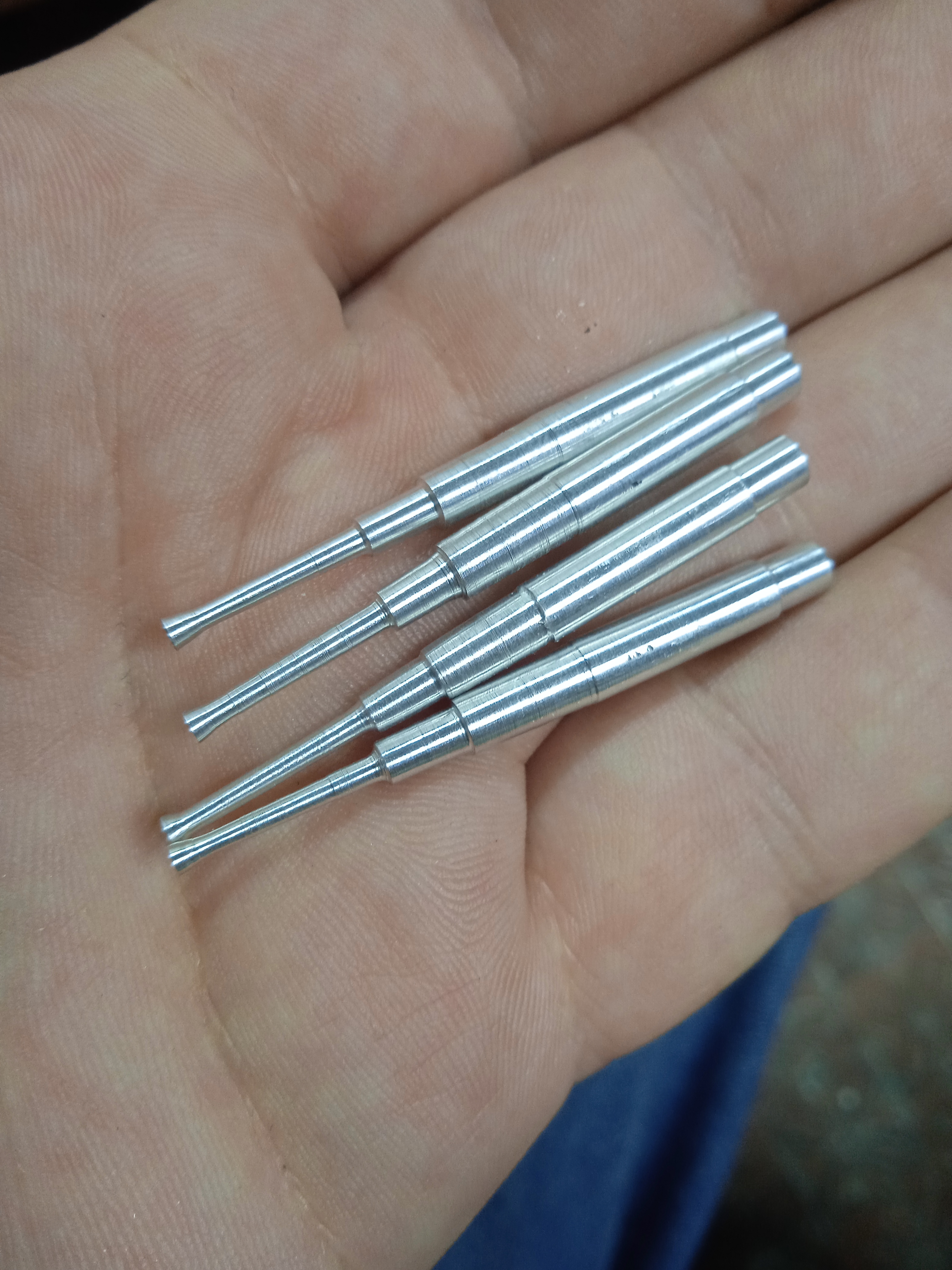

Стволы орудий и развёртки орудийных щитов:
