С разрешения Сергея Васильевича открываю темку по постройке шнельбота первой серии. Масштаб сотый.
Материалов прямо скажу не густо, но все же кое-что есть. Есть схемка, из нее в принципе и тяну информацию, ну и немного нашел фото.
Масштаб маловат, длина кораблика около 260 мм.
Schnellboot S-1
Страница: 1
Сообщений 1 страница 37 из 37
Поделиться113.03.24 17:12:37
- Участник
- Откуда: Каменоломни, Ростовская обл.
- Зарегистрирован: 15.11.15
- Сообщений: 314
- Последний визит:
Сегодня 00:13:51
Поделиться213.03.24 17:13:01
- Участник
- Откуда: Каменоломни, Ростовская обл.
- Зарегистрирован: 15.11.15
- Сообщений: 314
- Последний визит:
Сегодня 00:13:51

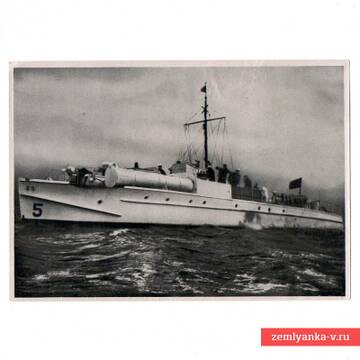

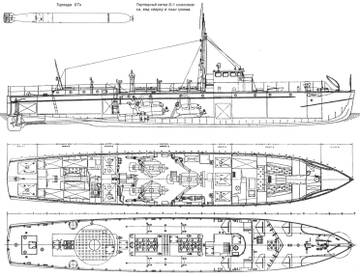

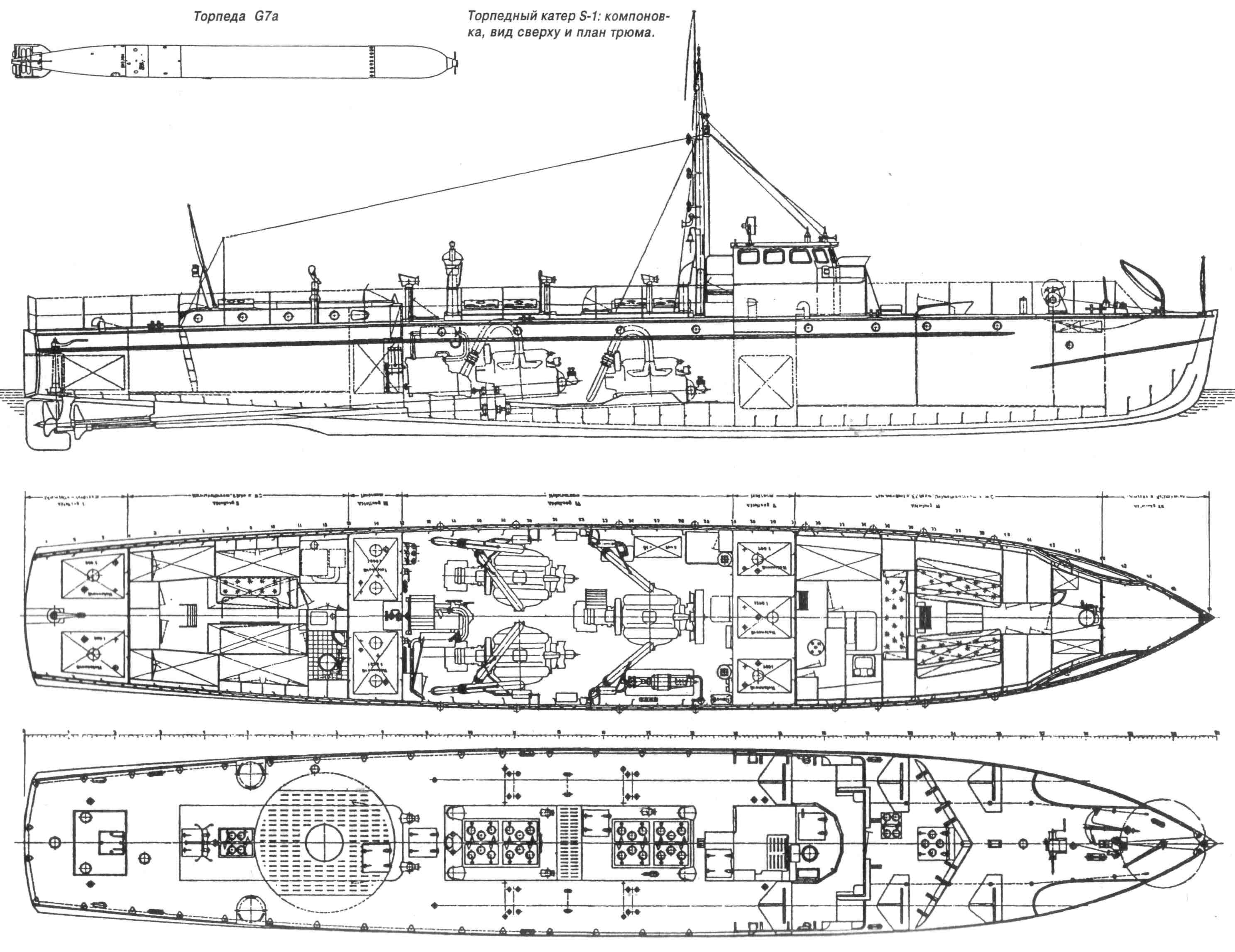

Немного из того что есть. Сергей Васильевич выкладывал, повторюсь здесь.
Отредактировано Ariec (13.03.24 17:15:25)
Поделиться313.03.24 17:16:16
- Участник
- Откуда: Каменоломни, Ростовская обл.
- Зарегистрирован: 15.11.15
- Сообщений: 314
- Последний визит:
Сегодня 00:13:51

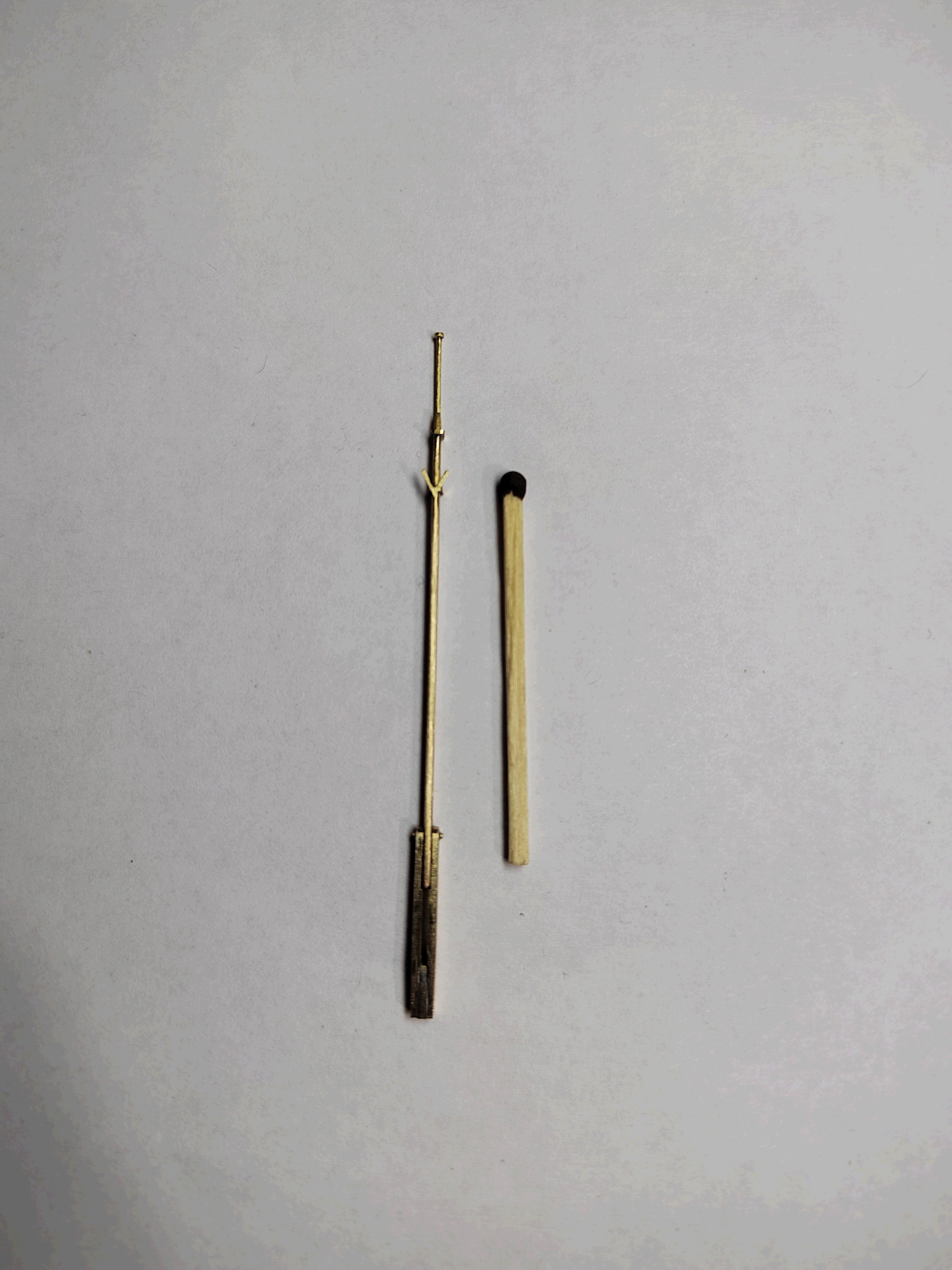

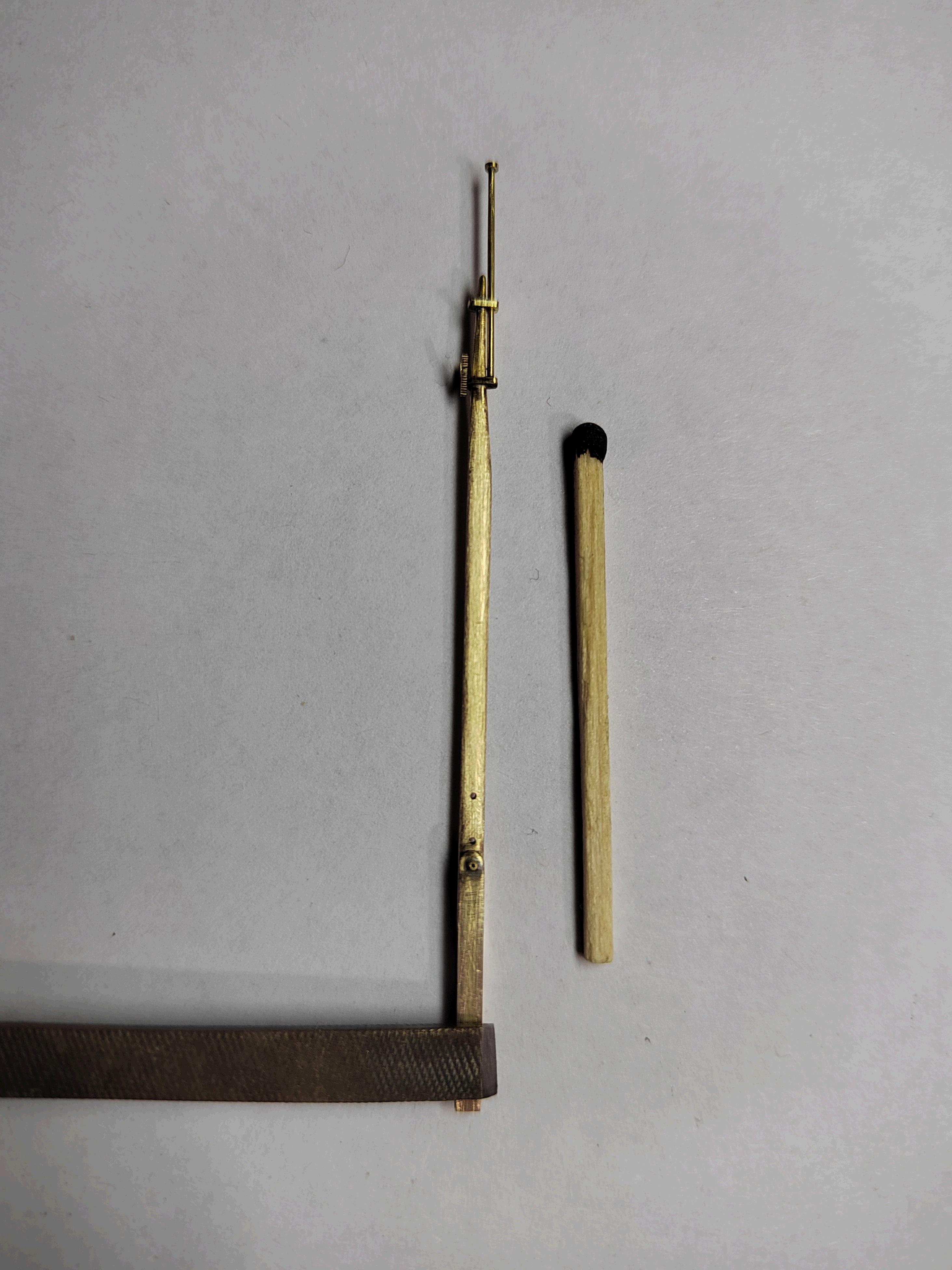

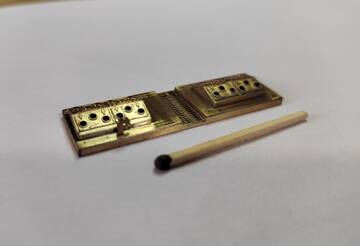

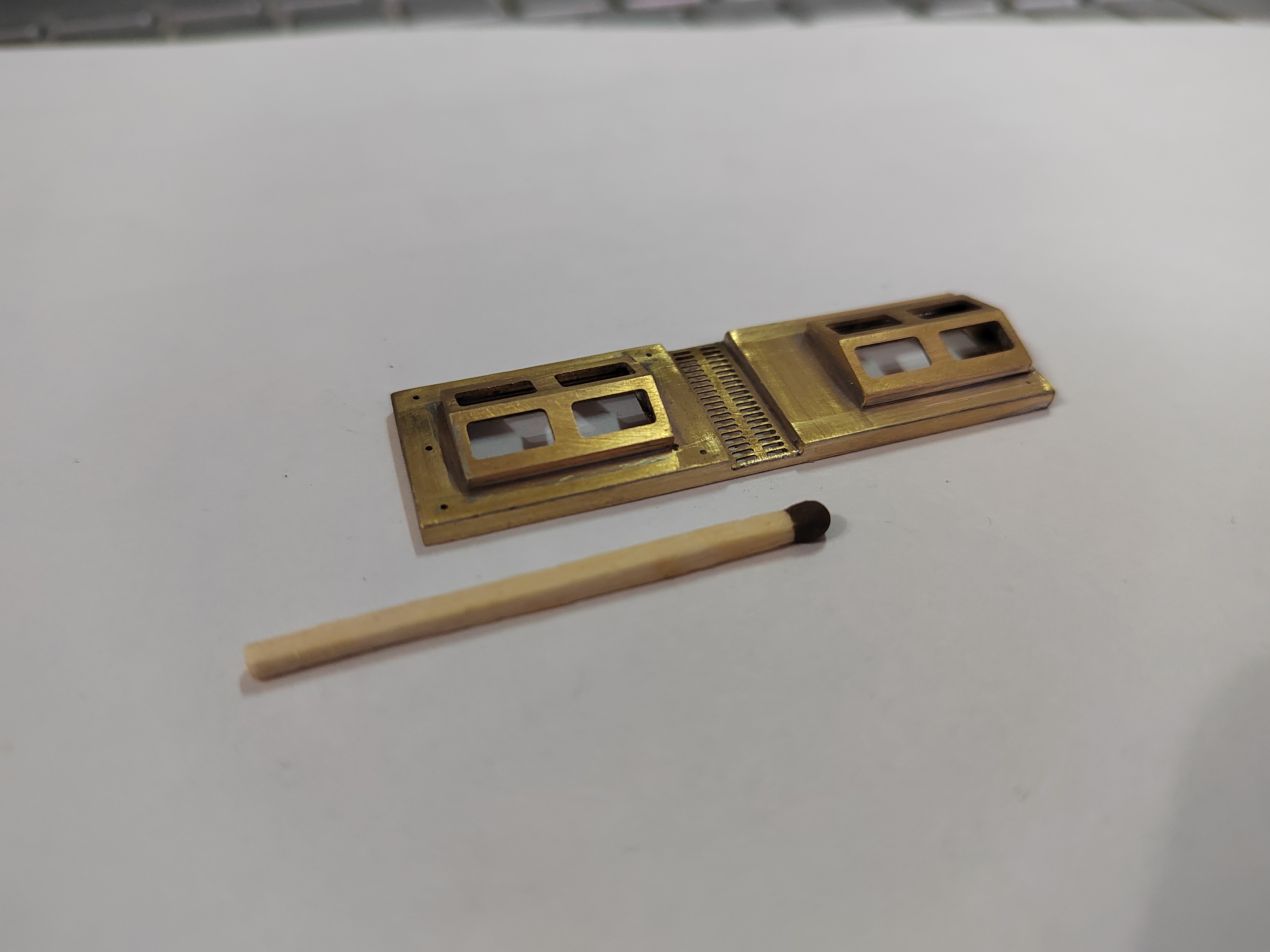

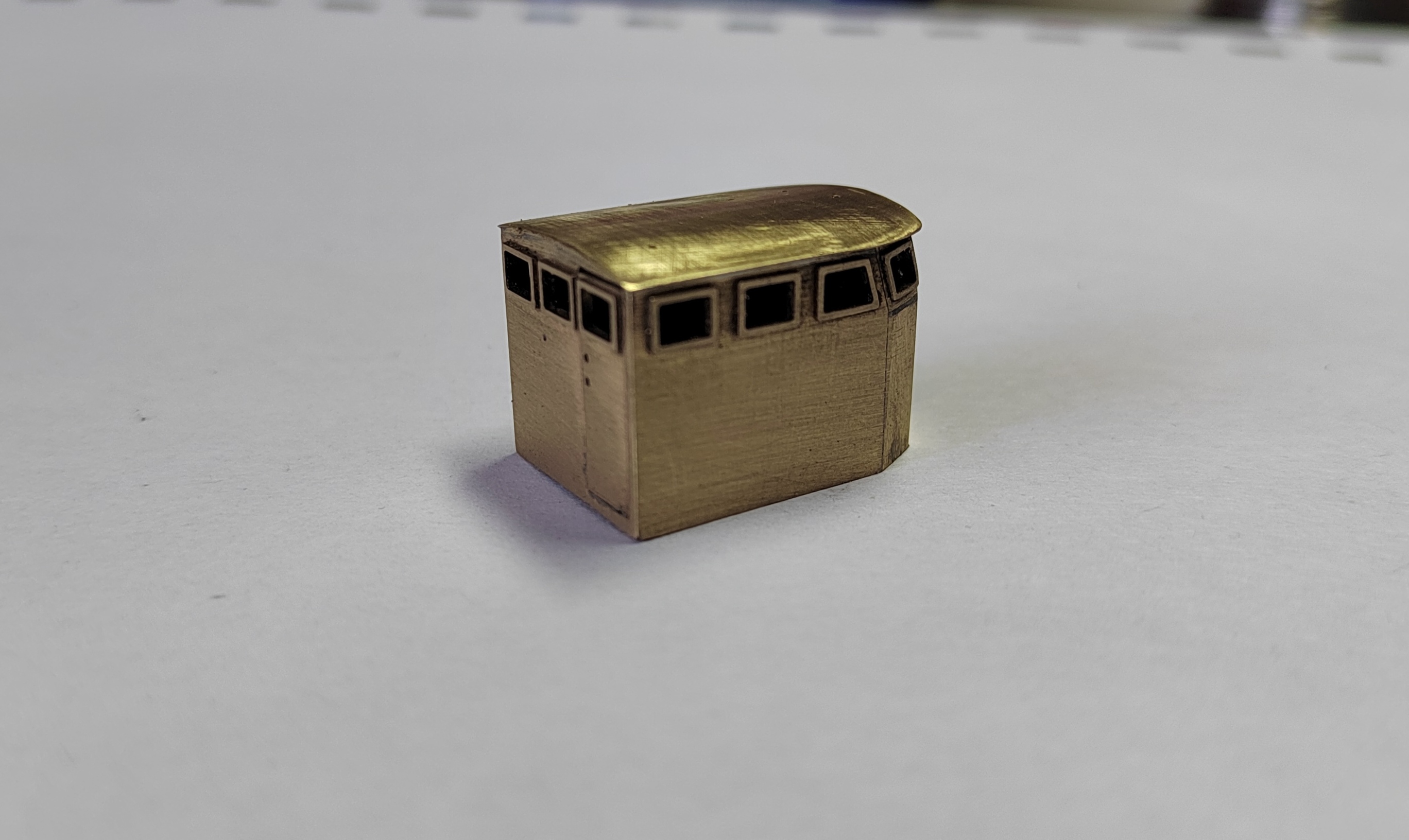

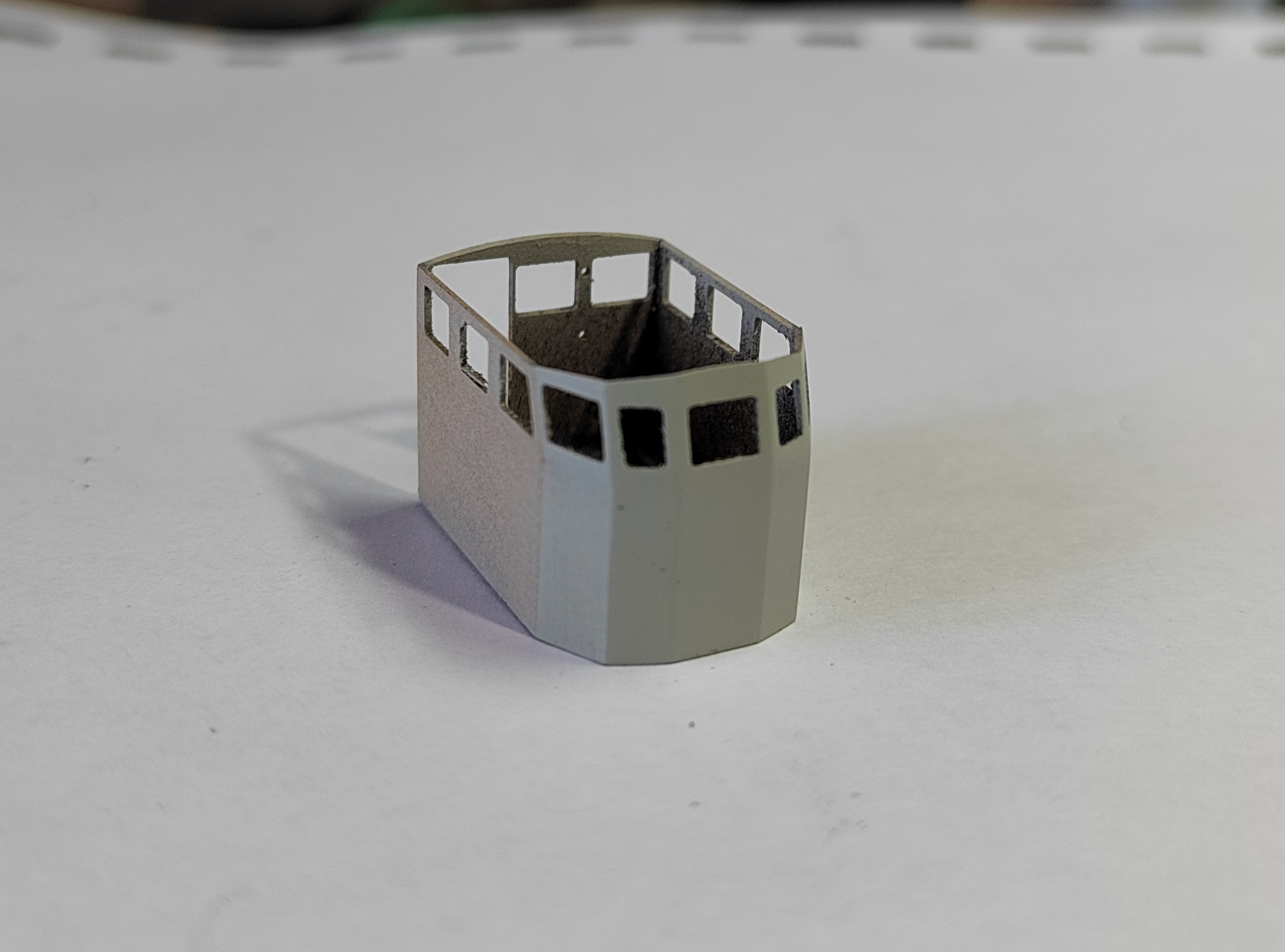

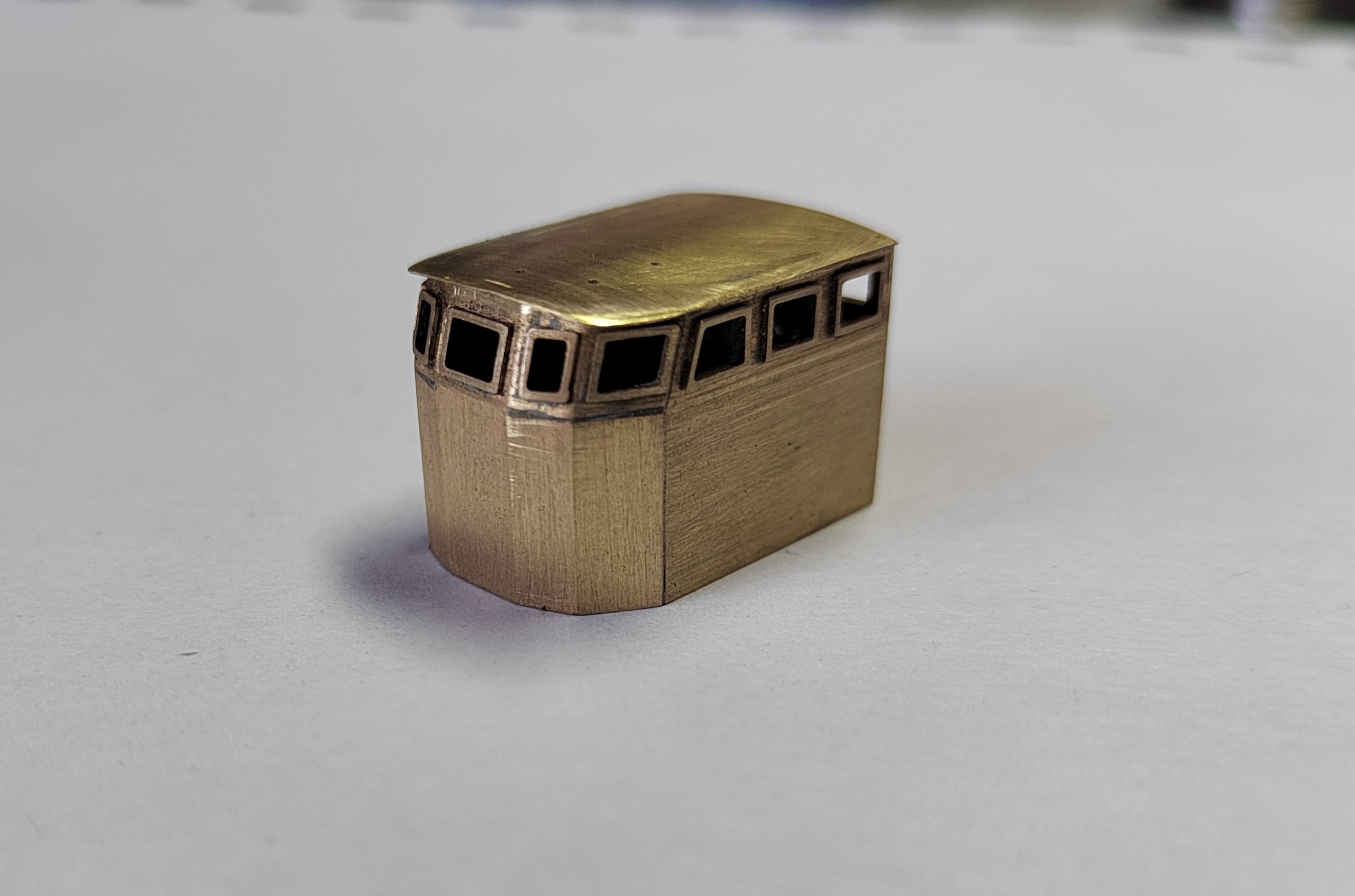

Немного поработал над ошибками, переделал как правильно.
Поделиться413.03.24 17:16:59
- Участник
- Откуда: Каменоломни, Ростовская обл.
- Зарегистрирован: 15.11.15
- Сообщений: 314
- Последний визит:
Сегодня 00:13:51

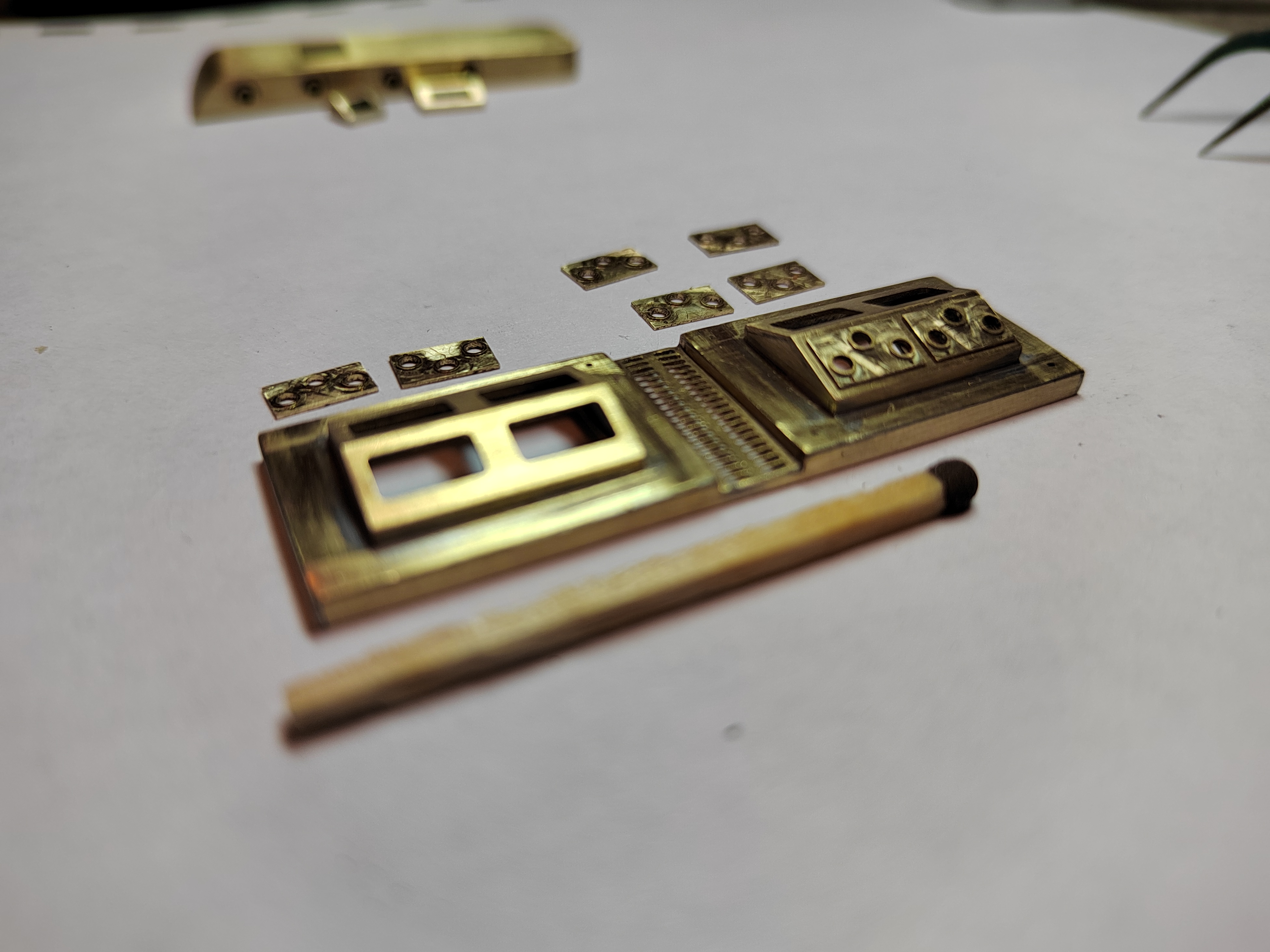

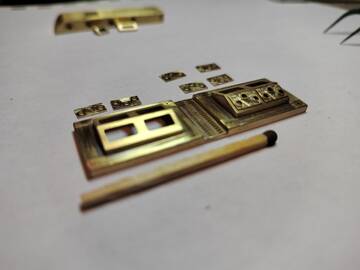

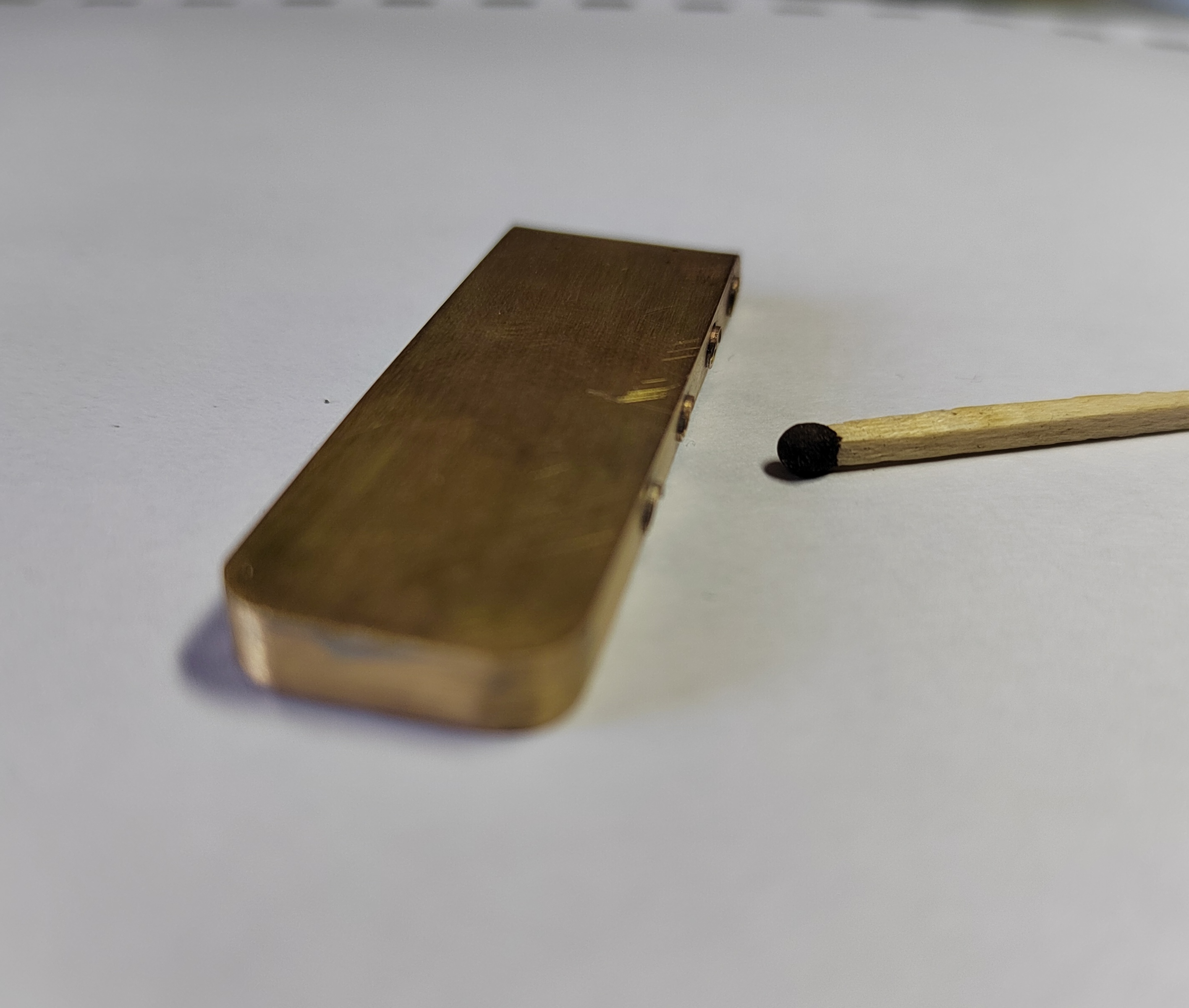

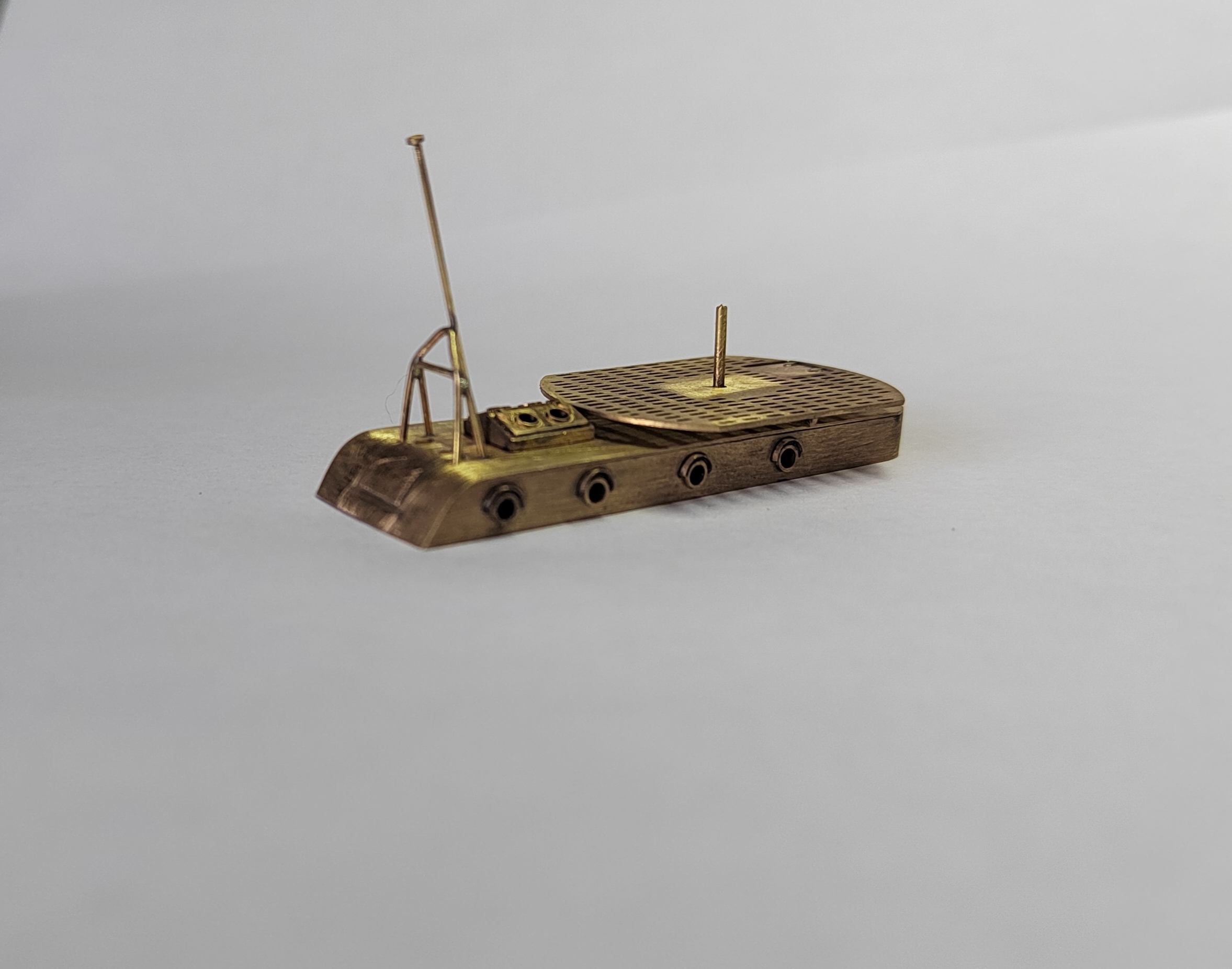

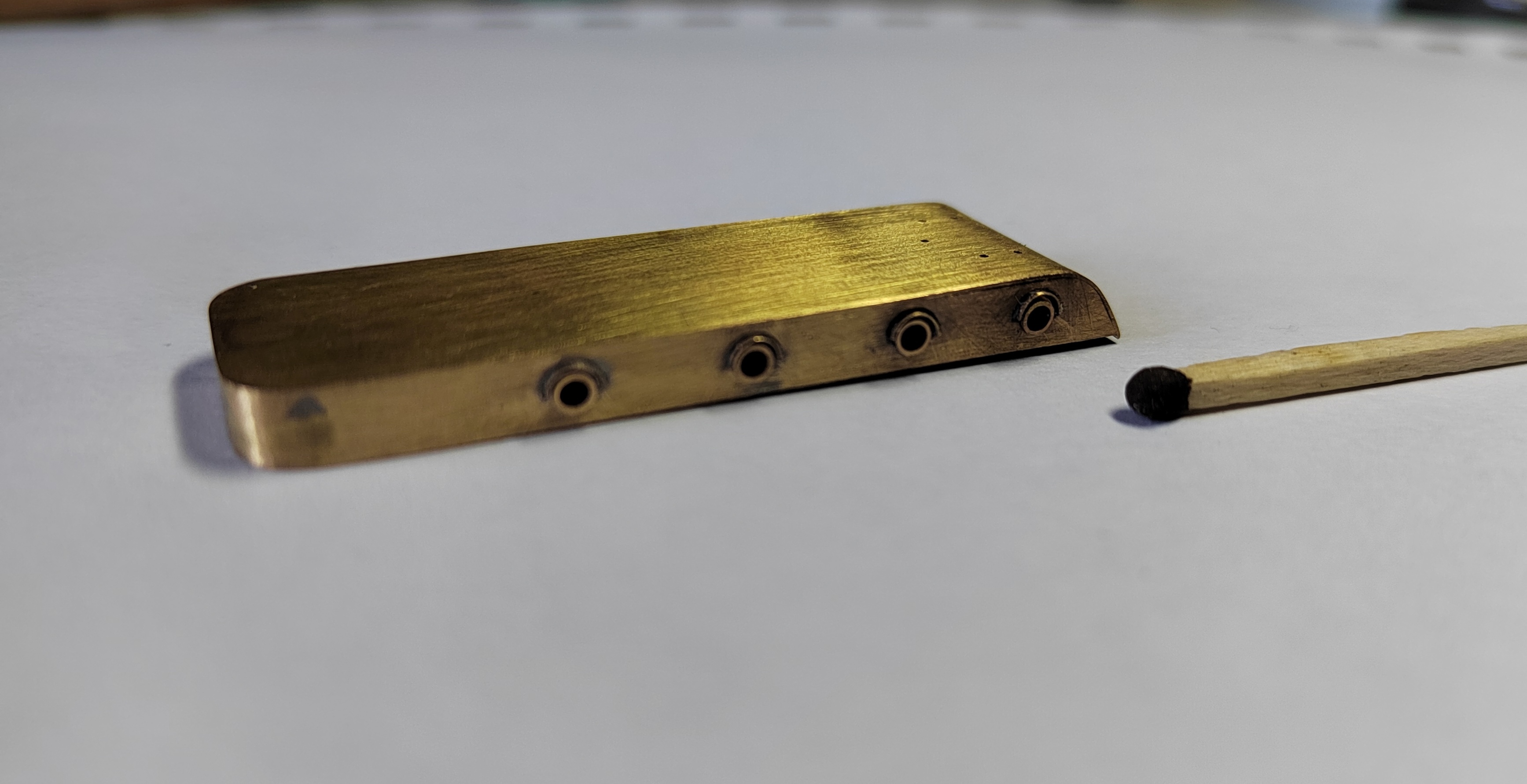

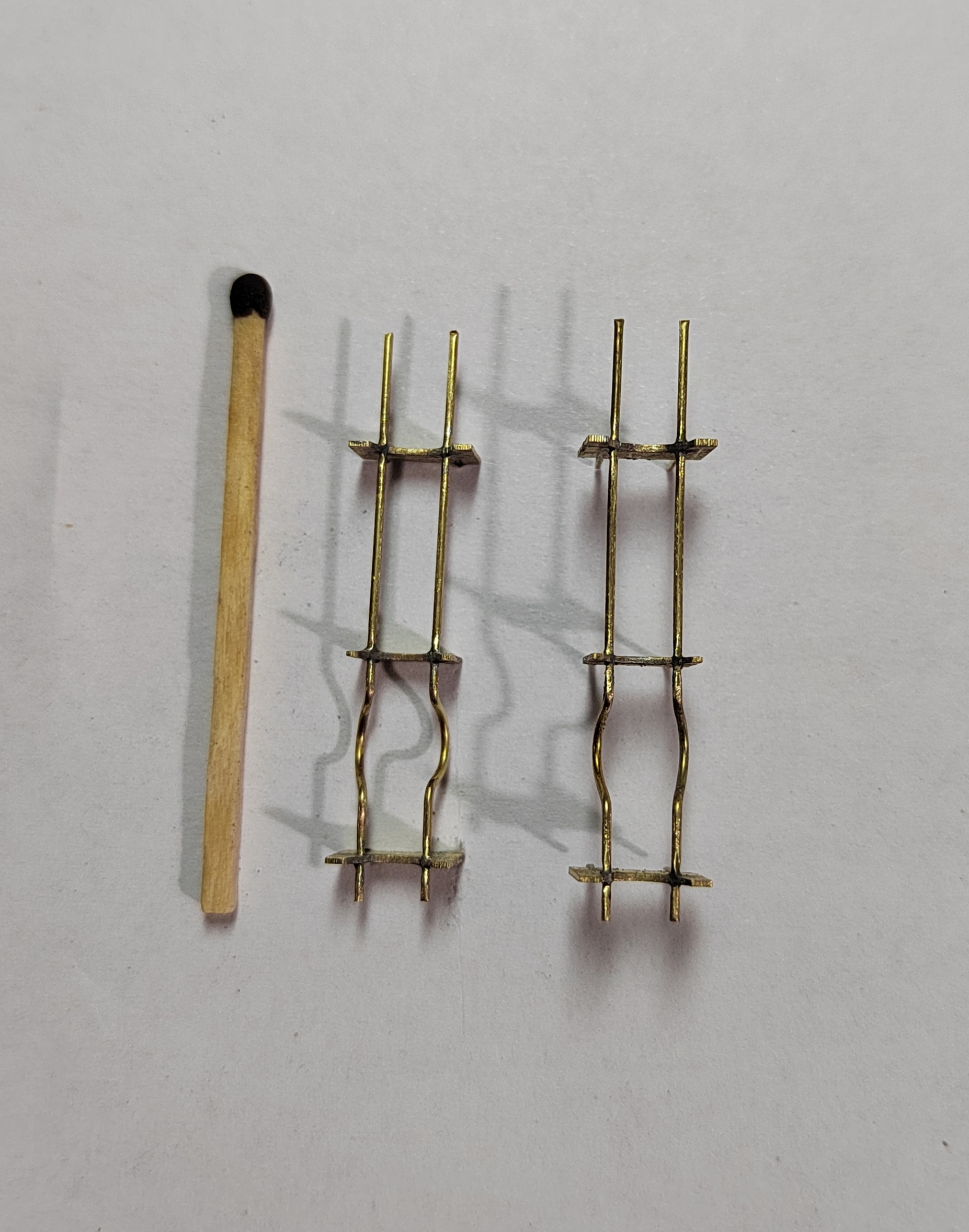

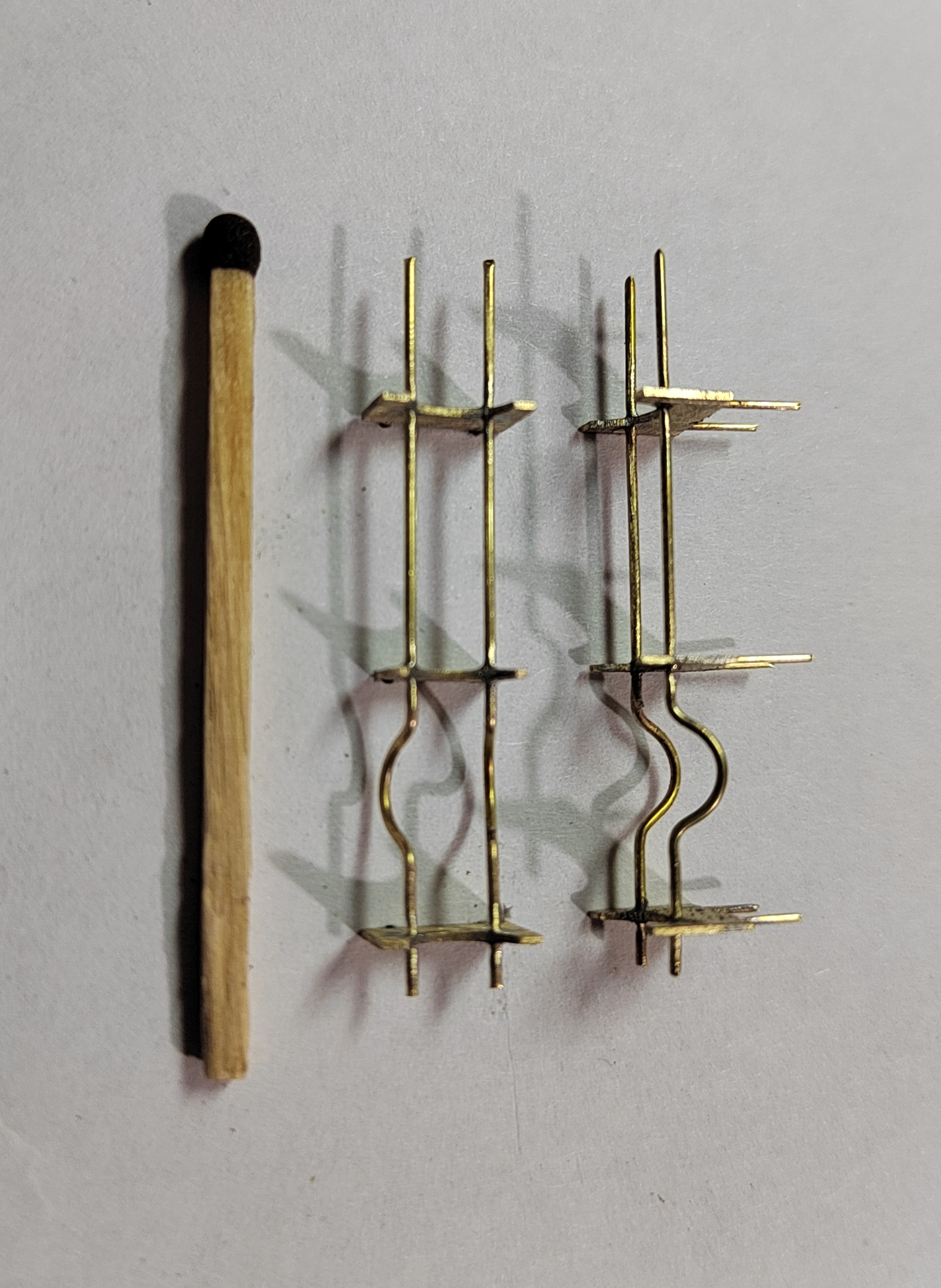

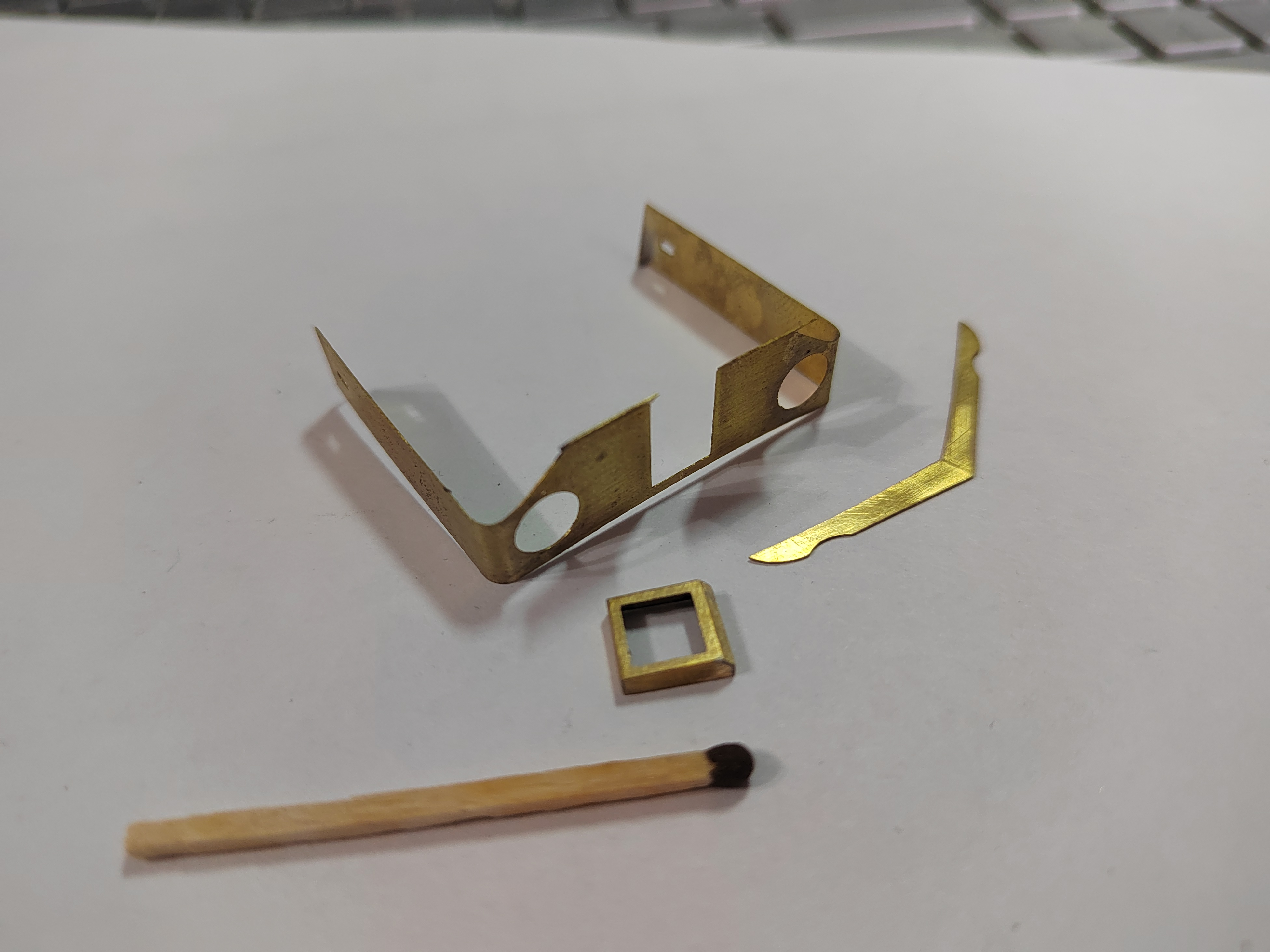

Немного деталек.
Поделиться513.03.24 17:19:52
- Участник
- Откуда: Каменоломни, Ростовская обл.
- Зарегистрирован: 15.11.15
- Сообщений: 314
- Последний визит:
Сегодня 00:13:51

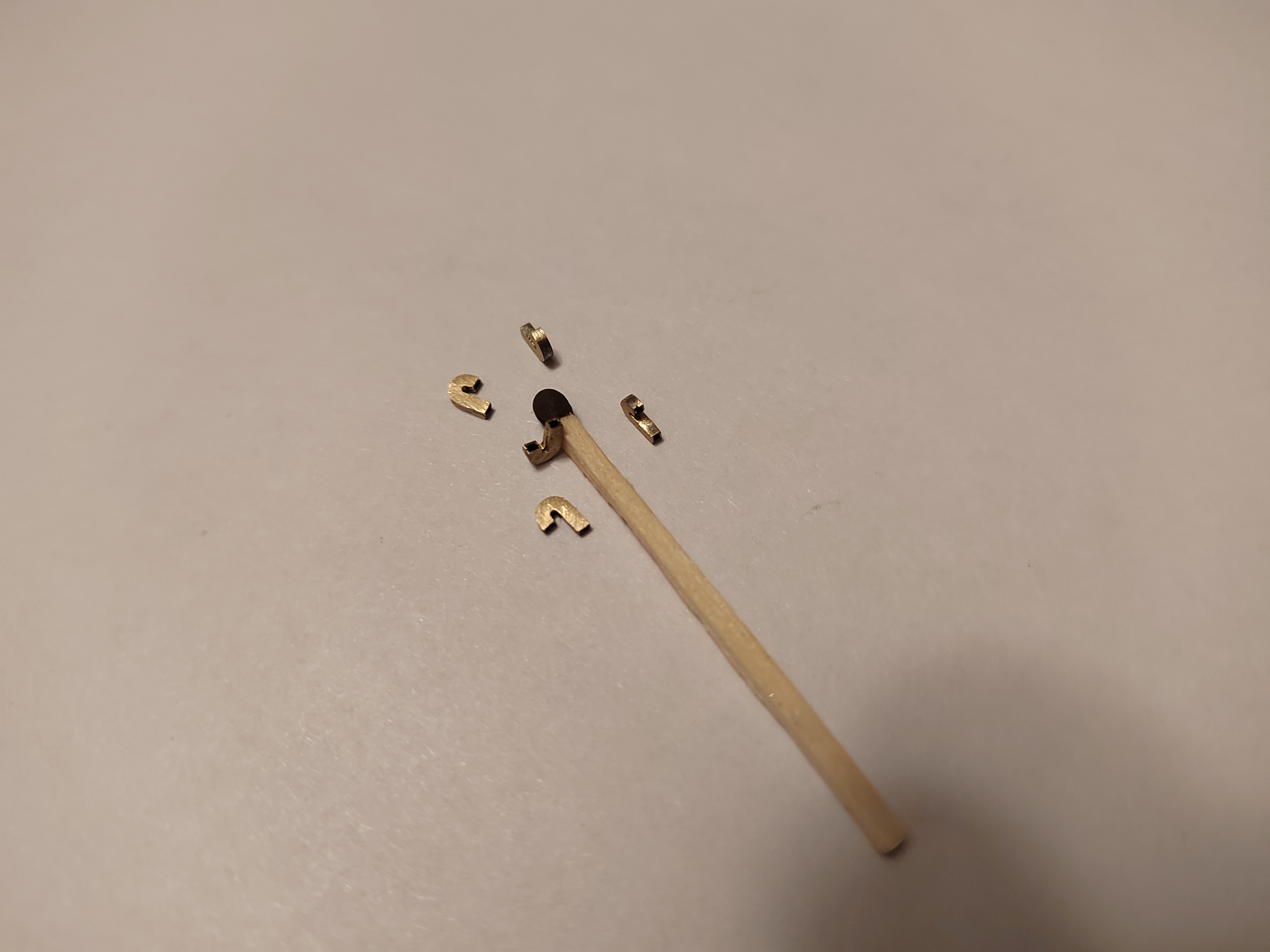

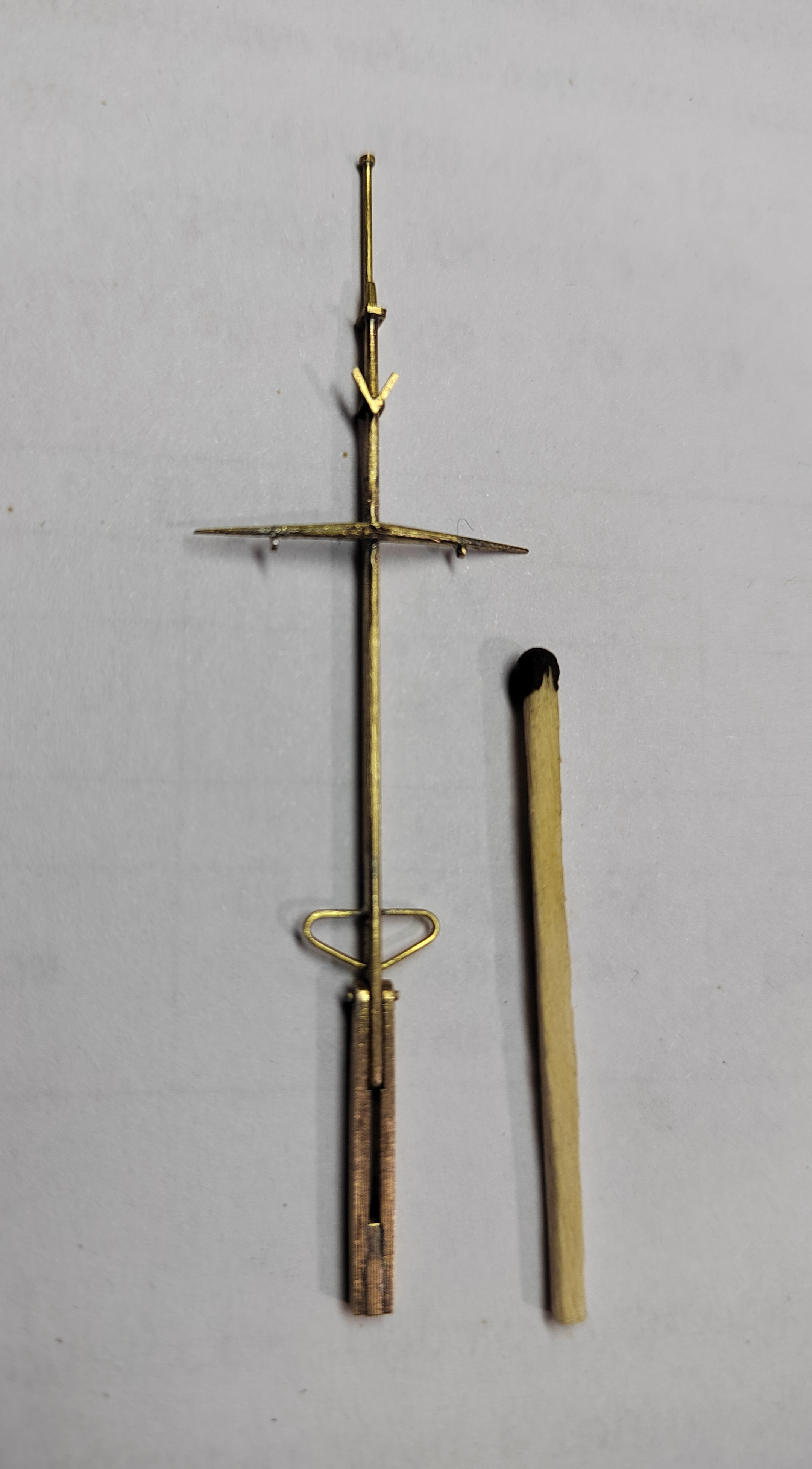

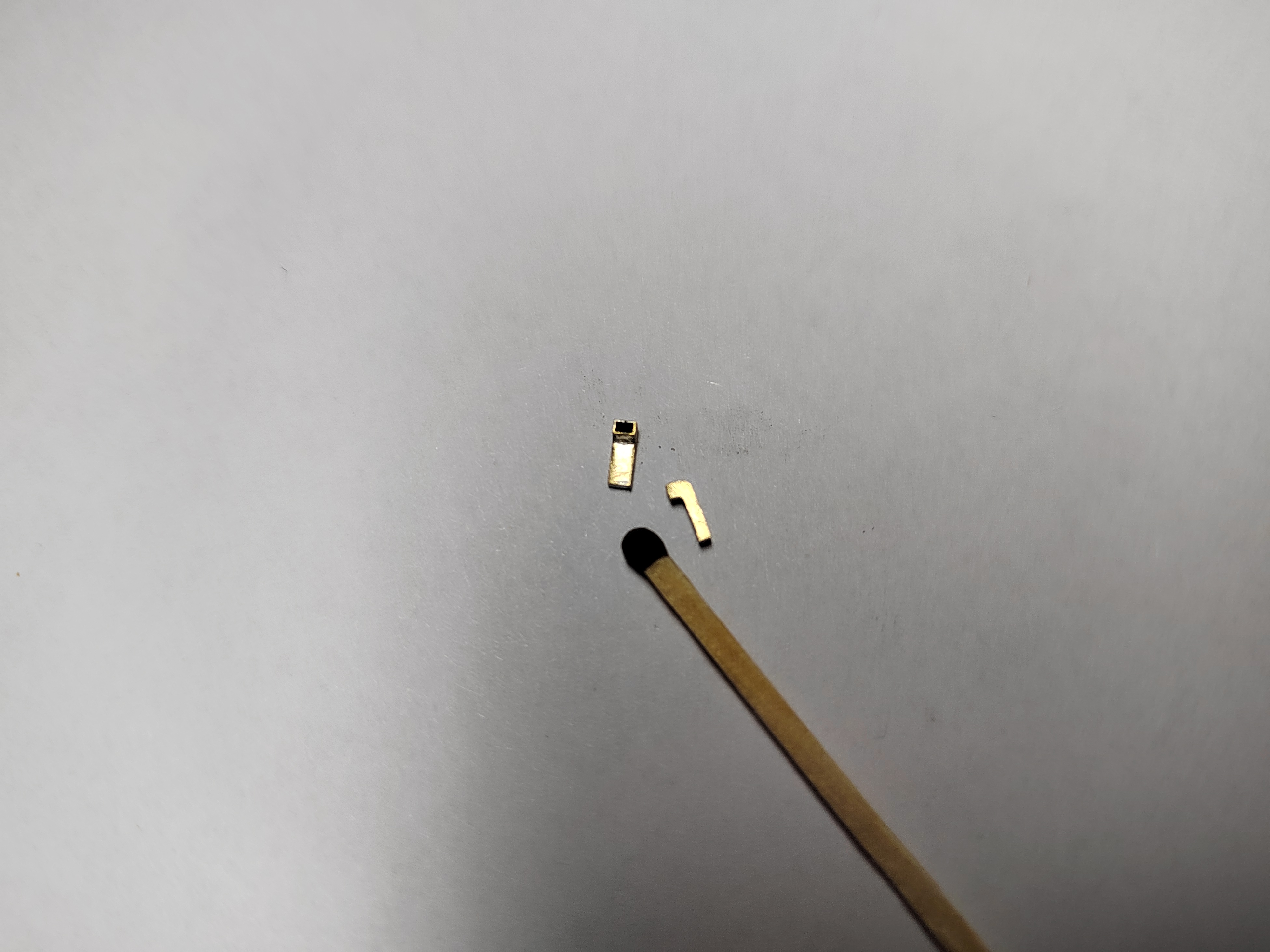

Немного мелочи.
Поделиться613.03.24 17:46:08
- Администратор
- Зарегистрирован: 29.11.13
- Сообщений: 3557
- Последний визит:
Вчера 21:44:34
Ariec написал(а):
С разрешения Сергея Васильевича открываю темку по постройке шнельбота первой серии. Масштаб сотый.
Ну .. с началом продолжения!
Фотку бы героя повествования вставить...
Это про него ?
http://www.s-boot.net/englisch/sboats-km-dat-s1.html
Ariec написал(а):
Немного мелочи.
Это уж совсем ювелирка.
Поделиться713.03.24 18:00:14
- Участник
- Откуда: Каменоломни, Ростовская обл.
- Зарегистрирован: 15.11.15
- Сообщений: 314
- Последний визит:
Сегодня 00:13:51
Ага, он самый, только на более поздний период. В 34 были заменены торпедные аппараты, которые потом пошли и во вторую серию.
Поделиться813.03.24 18:01:35
- Участник
- Откуда: Каменоломни, Ростовская обл.
- Зарегистрирован: 15.11.15
- Сообщений: 314
- Последний визит:
Сегодня 00:13:51

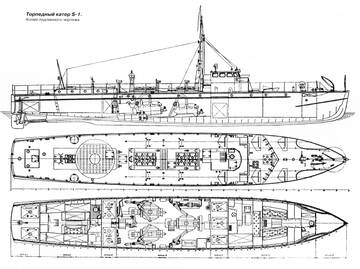

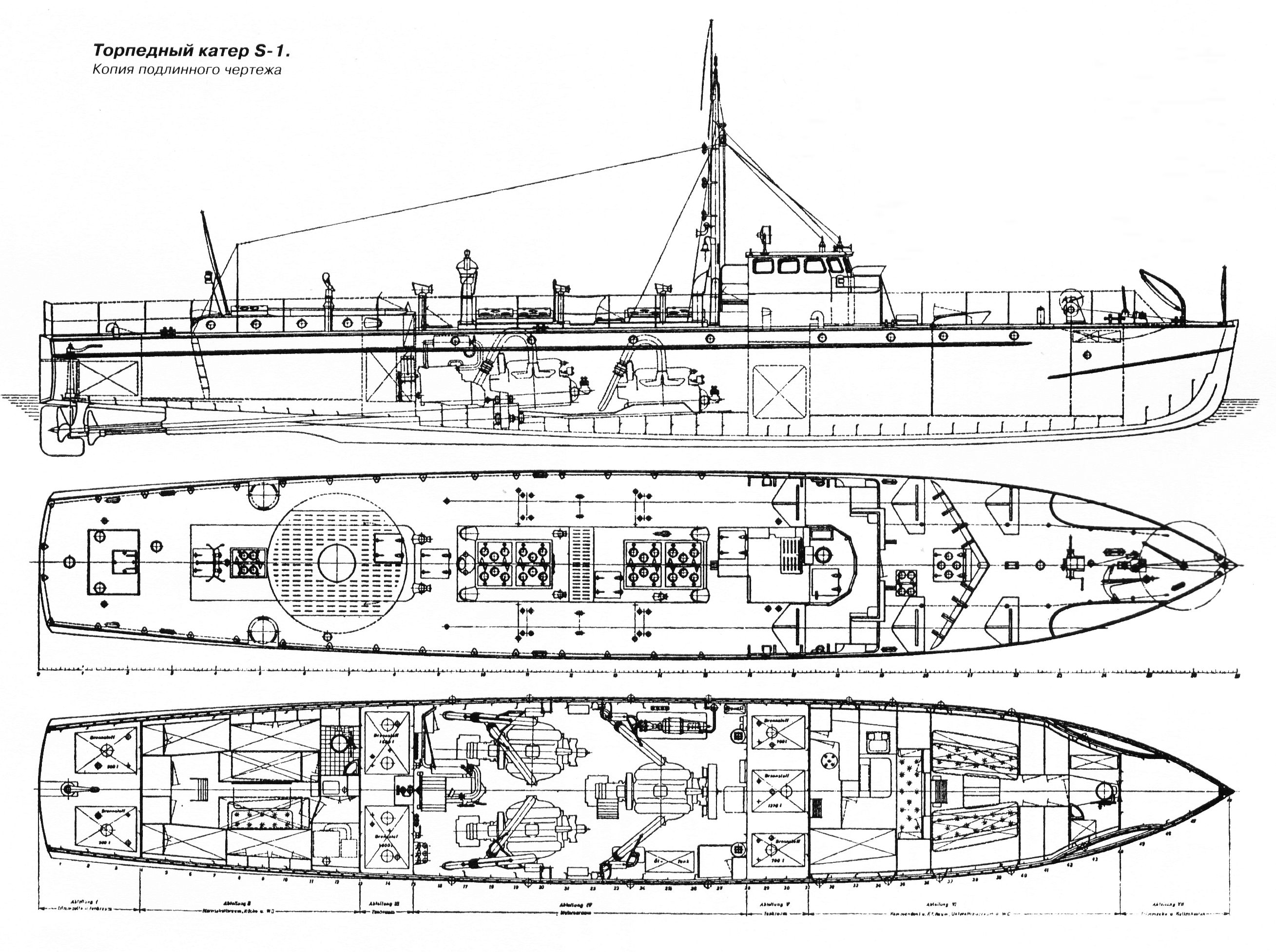

И рабочая схемка.
Поделиться913.03.24 18:04:00
- Участник
- Откуда: Каменоломни, Ростовская обл.
- Зарегистрирован: 15.11.15
- Сообщений: 314
- Последний визит:
Сегодня 00:13:51
Что интересно, в сети гуляют две схемы, какая-то из них отзеркалена
Поделиться1016.03.24 18:11:37
- Участник
- Откуда: Каменоломни, Ростовская обл.
- Зарегистрирован: 15.11.15
- Сообщений: 314
- Последний визит:
Сегодня 00:13:51

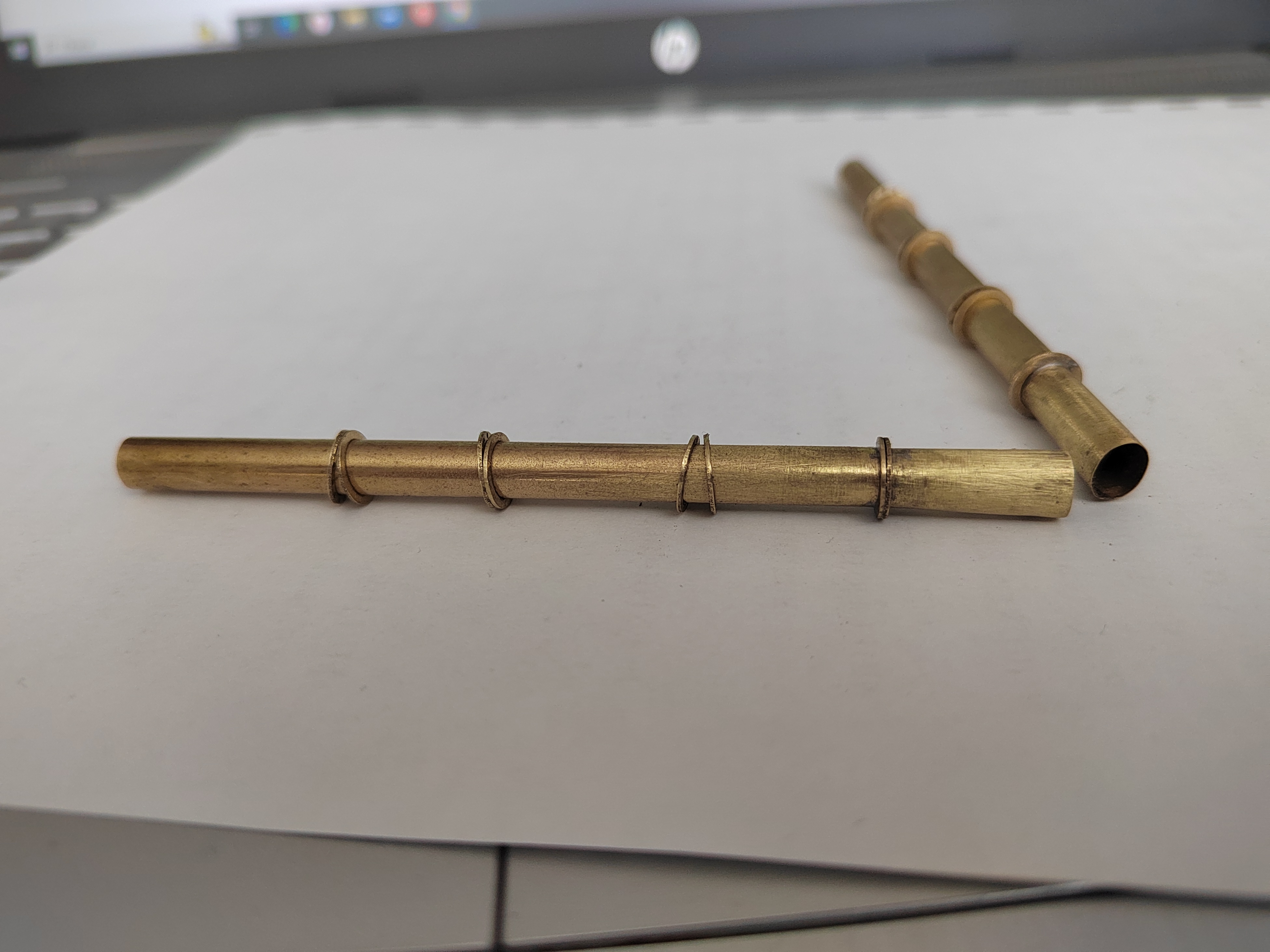

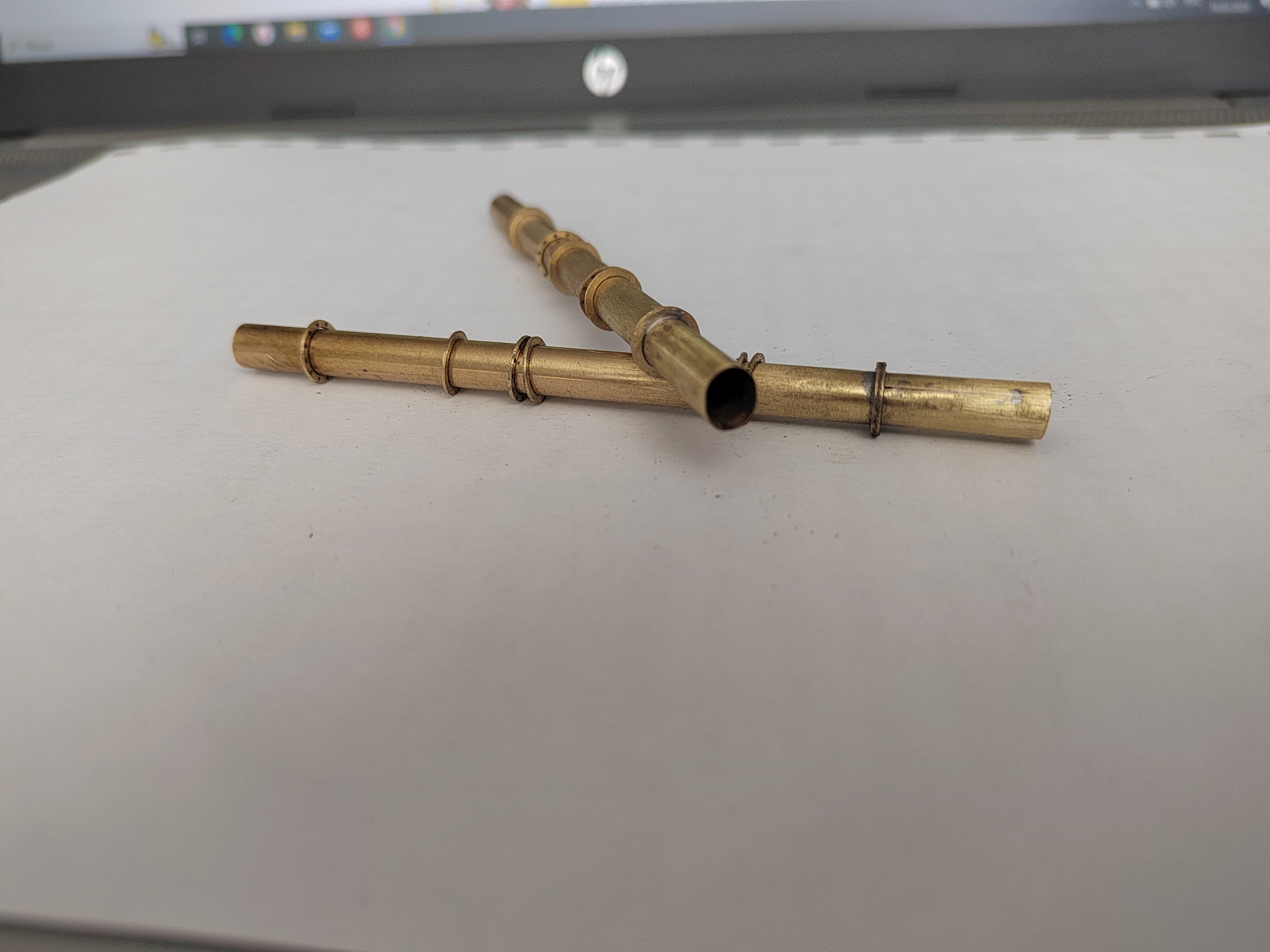

Сергей Васильевич уже выложил, но продублирую здесь. Трубы торпедных аппаратов, кольца пока не крепил, не знаю, может придется делать ТА составными из-за удобства покраски/сборки. Пока думаю.
Поделиться1125.03.24 20:48:27
- Администратор
- Зарегистрирован: 29.11.13
- Сообщений: 1362
- Последний визит:
Вчера 23:58:22
Поляки по ранним шнельботам издали чертежи и прочее. http://www.shipmodels.info/mws_forum/vi … ;start=180
Поделиться1225.03.24 21:45:08
- Участник
- Откуда: Новороссийск
- Зарегистрирован: 14.11.15
- Сообщений: 521
- Последний визит:
Вчера 23:52:07
Алексей Логинов написал(а):
Поляки по ранним шнельботам издали чертежи и прочее.
Лёша, это другая серия! Имела ОЧЕНЬ большие отличия.
Поделиться1325.03.24 21:53:42
- Участник
- Откуда: Каменоломни, Ростовская обл.
- Зарегистрирован: 15.11.15
- Сообщений: 314
- Последний визит:
Сегодня 00:13:51
Алексей спасибо! Попробую поискать эти выпуски. Там правда вторая серия, но что-то может и пригодится..
Поделиться1425.03.24 22:02:23
- Администратор
- Зарегистрирован: 29.11.13
- Сообщений: 1362
- Последний визит:
Вчера 23:58:22
IBeRUS написал(а):
Лёша, это другая серия! Имела ОЧЕНЬ большие отличия.
Я в них совсем не разбираюсь. Помню только, что поначалу торпедные аппараты на палубе стояли. Ну да ладно. не те, значит не те (ду бист нихт, виа ду бист)
Поделиться1525.03.24 22:30:21
- Участник
- Откуда: Каменоломни, Ростовская обл.
- Зарегистрирован: 15.11.15
- Сообщений: 314
- Последний визит:
Сегодня 00:13:51

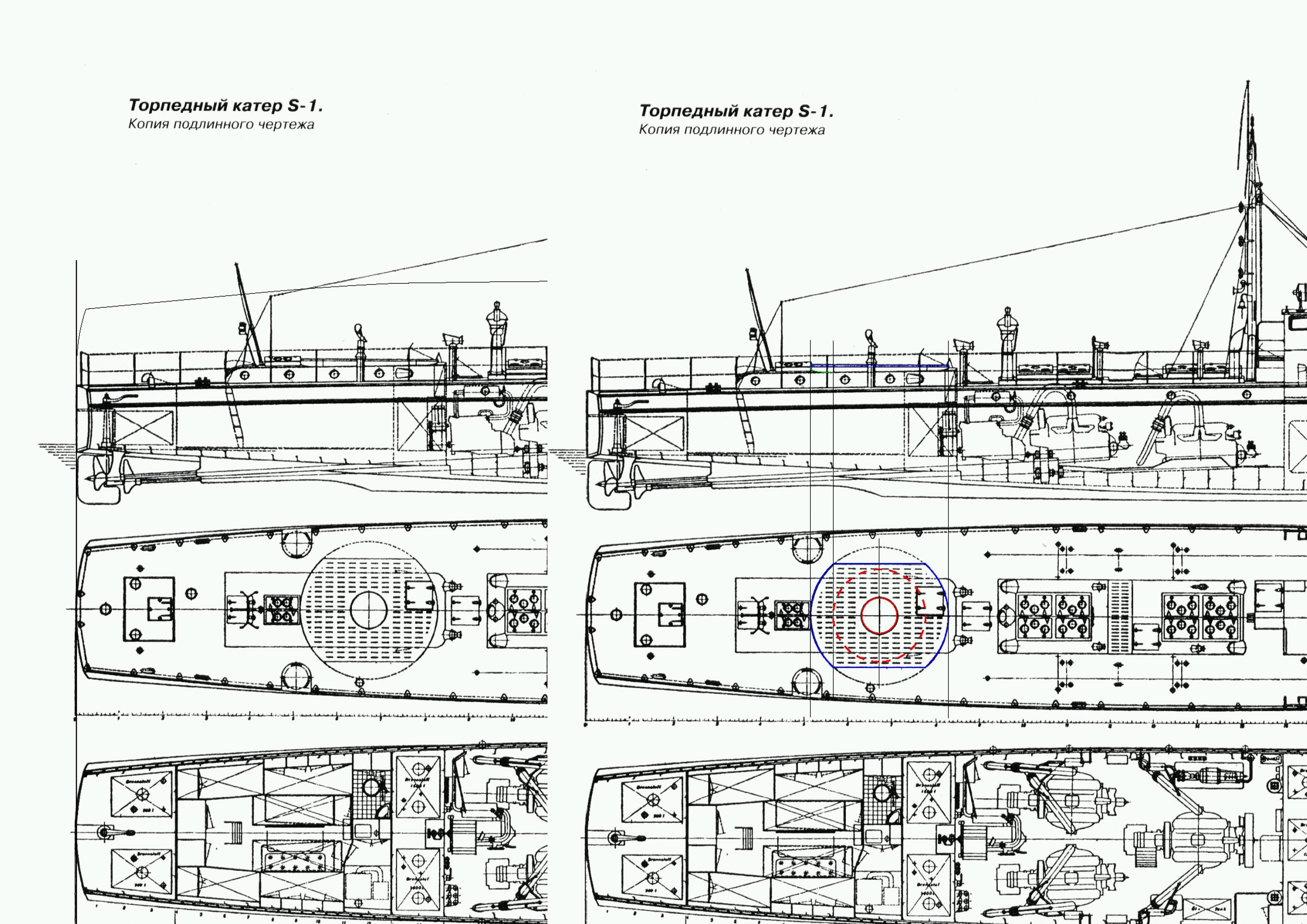

Кстати вопрос. Не могу понять как площадка под пулеметом устроена.
Прилагаю схемку. На надстройке под пулемет есть площадка, в которой есть люк.
Площадку выделил синим. Площадка на основании, если я правильно понял есть усиления (выделил зеленым), но если так - то основание площадки проходит аккурат по люку (красный пунктир).
Если взять основание небольшое (красная сплошная), то получается между крышкой люка и надстройкой "пустота".
Либо основание какой-то "некруглой" формы, либо ...
Поделиться1625.03.24 23:23:21
- Участник
- Откуда: Новороссийск
- Зарегистрирован: 14.11.15
- Сообщений: 521
- Последний визит:
Вчера 23:52:07
Ariec написал(а):
Кстати вопрос. Не могу понять как площадка под пулеметом устроена.

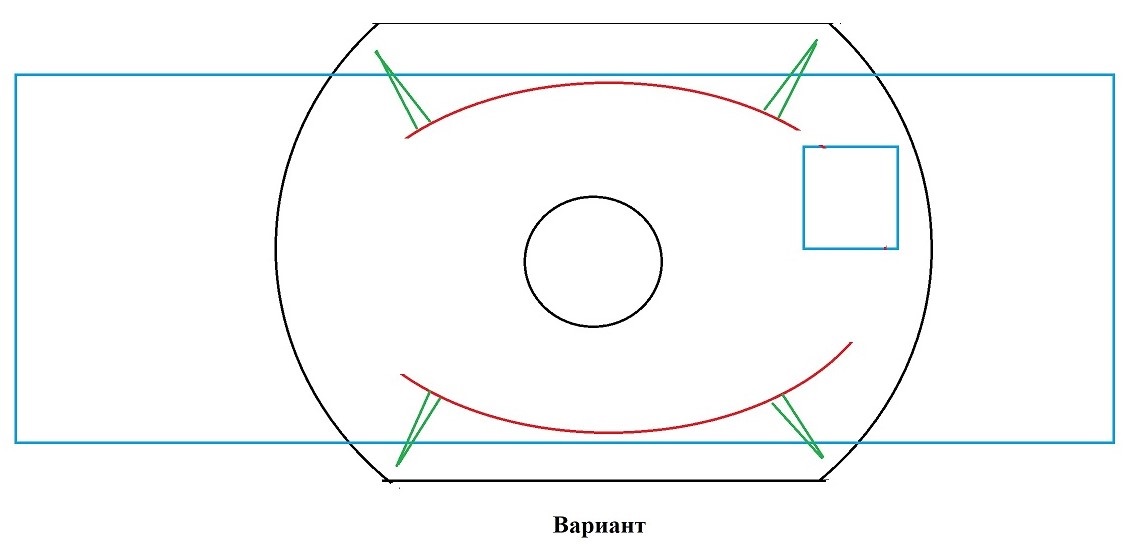

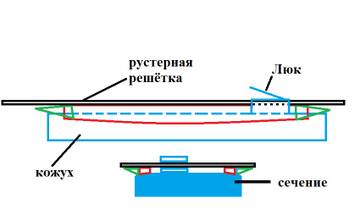

Паша, скорее всего, подкрепление не окружность(красный цвет), а дуги и они не выходят за пределы кожуха! А подкрепления (зелёный цвет) - это кницы удерживающие пулемётную площадку! Картинка не крепится почему-то, скину на Ватсап!
Поделиться1726.03.24 09:41:18
- Участник
- Откуда: Каменоломни, Ростовская обл.
- Зарегистрирован: 15.11.15
- Сообщений: 314
- Последний визит:
Сегодня 00:13:51

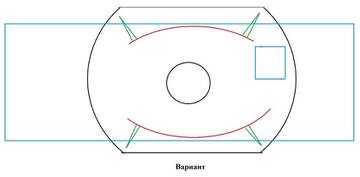

Игорек, спасибо! Выложу здесь этот вариант, что прислал.
Поделиться1826.03.24 13:18:47
- Администратор
- Зарегистрирован: 29.11.13
- Сообщений: 3557
- Последний визит:
Вчера 21:44:34
Исхожу из того что на ВП плавсредств (особенно мелких) стараются избегать плоских , горизонтальных поверхностей . Водичку надо оперативно удалять.
Поэтому мой вариант таков , сечение по шпангоуту:
Поделиться1926.03.24 19:16:21
- Участник
- Откуда: Новороссийск
- Зарегистрирован: 14.11.15
- Сообщений: 521
- Последний визит:
Вчера 23:52:07
villi написал(а):
Поэтому мой вариант таков , сечение по шпангоуту:
Валера, я вчера накидал ещё вариант, почти такой же ...
Поделиться2029.03.24 19:25:04
- Участник
- Откуда: Каменоломни, Ростовская обл.
- Зарегистрирован: 15.11.15
- Сообщений: 314
- Последний визит:
Сегодня 00:13:51

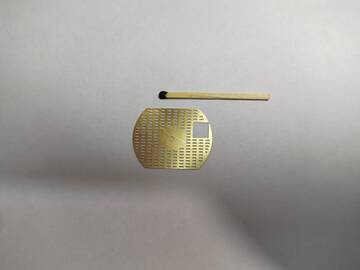

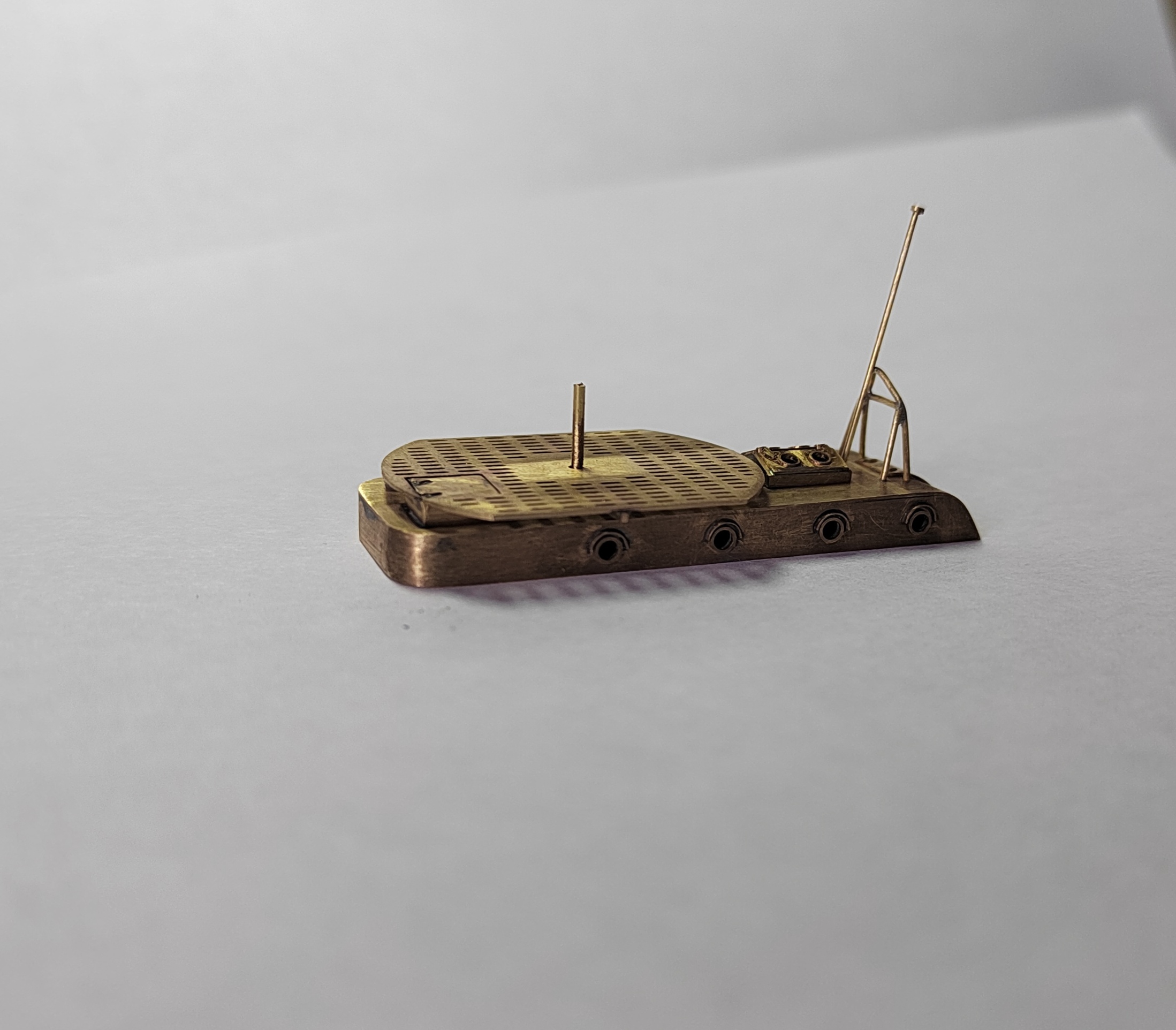

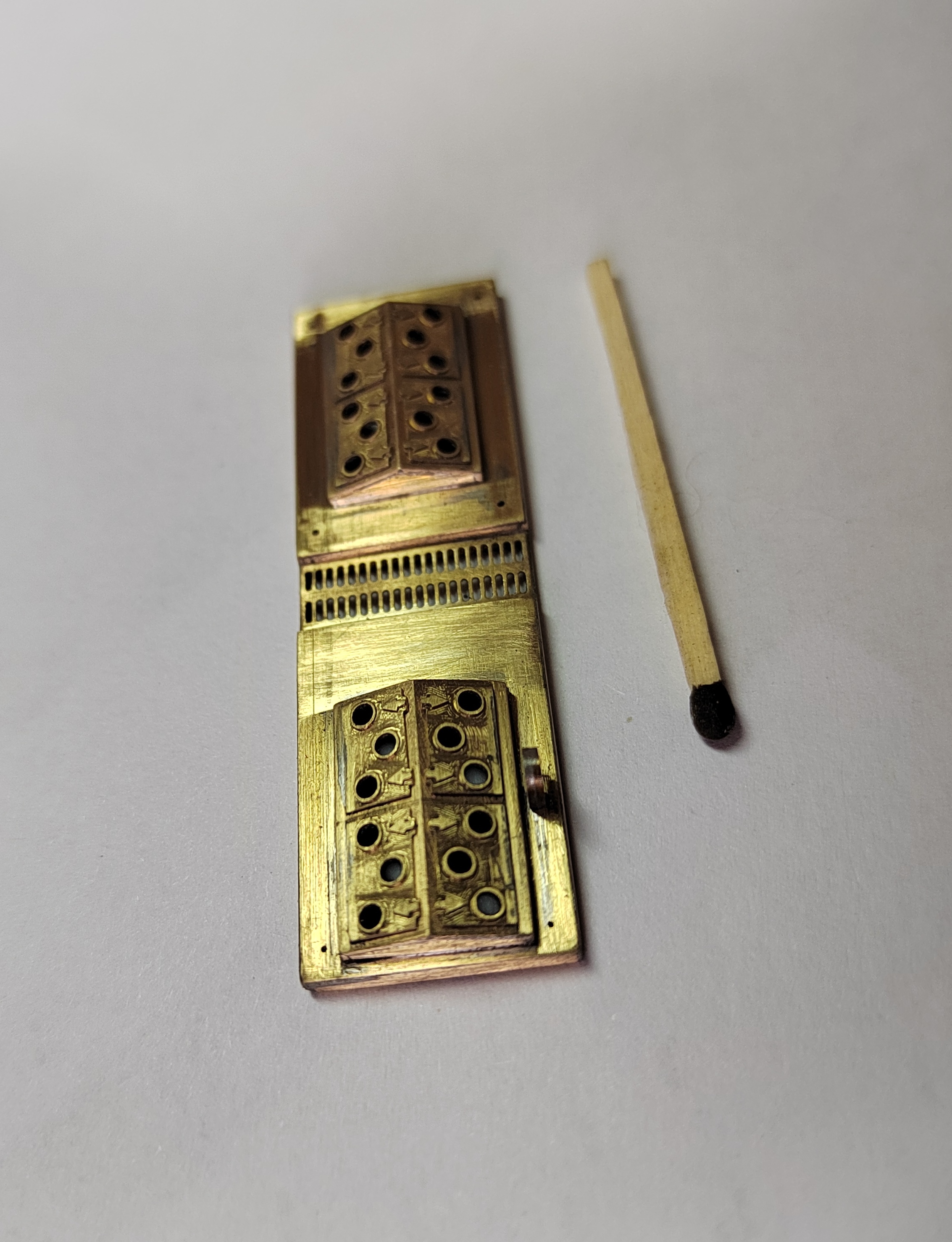

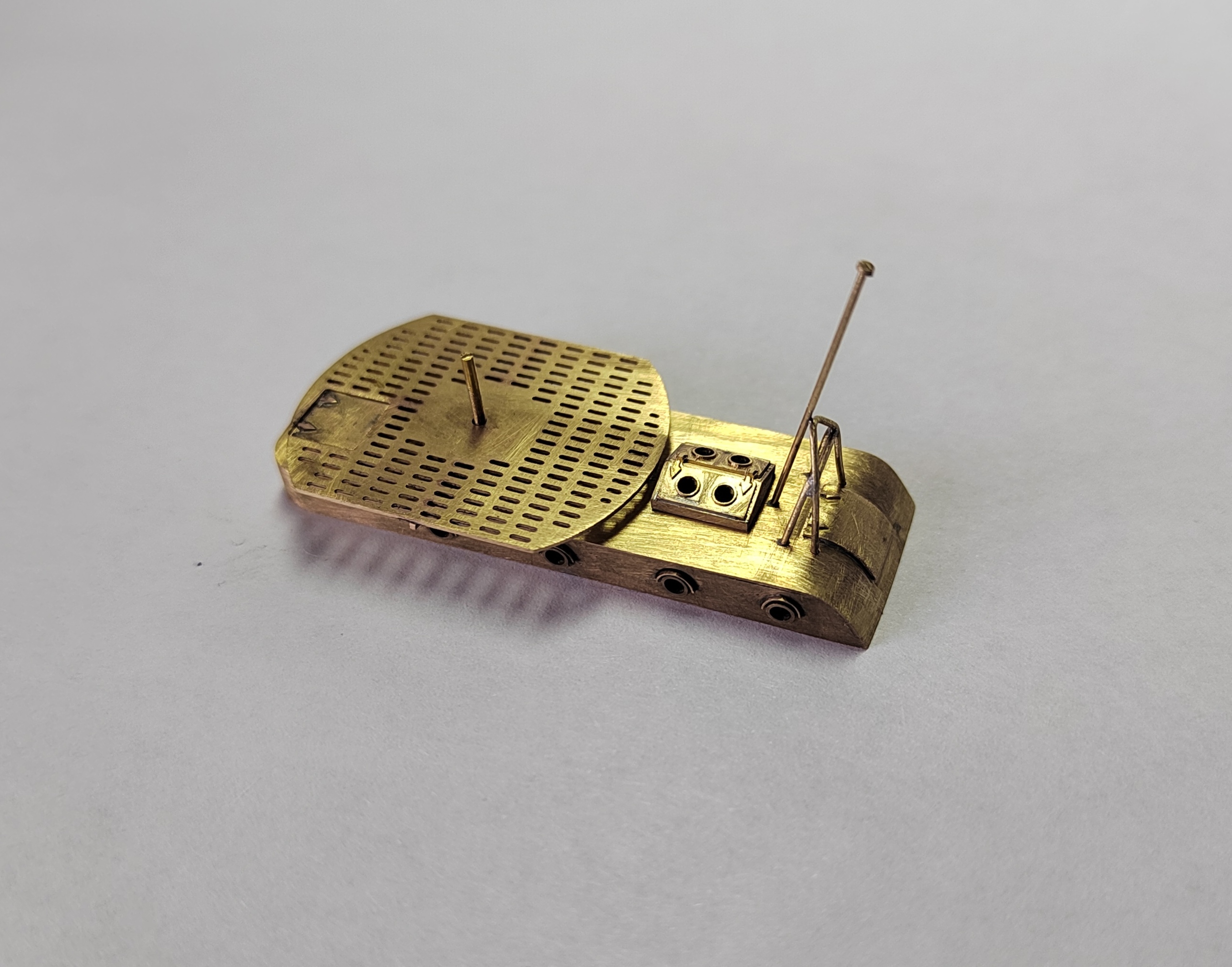

В общем площадку кое-как сделал.
Поделиться2129.03.24 19:26:28
- Участник
- Откуда: Каменоломни, Ростовская обл.
- Зарегистрирован: 15.11.15
- Сообщений: 314
- Последний визит:
Сегодня 00:13:51
По основанию пока отложу, пока все равно больше вопросов чем ответов.
Надо закончить работы по корпусу, там осталосб чуть-чуть, никак не доделаю.
Поделиться2230.03.24 05:28:15
- Участник
- Откуда: Челябинск
- Зарегистрирован: 27.03.20
- Сообщений: 852
- Последний визит:
Вчера 04:28:15
Ariec написал(а):
В общем площадку кое-как сделал.
Привет, Паша! Как делал? Травление или пиление по разметке.
Отредактировано Старпом (30.03.24 05:29:11)
Поделиться2308.04.24 16:33:32
- Участник
- Откуда: Каменоломни, Ростовская обл.
- Зарегистрирован: 15.11.15
- Сообщений: 314
- Последний визит:
Сегодня 00:13:51
Старпом написал(а):
Привет, Паша! Как делал? Травление или пиление по разметке.
Пиление на фрезере ) Гравер 0,3 мм, немножко нервов, отдельных непечатных слов. Но вроде получилось.
Поделиться2408.04.24 16:35:20
- Участник
- Откуда: Каменоломни, Ростовская обл.
- Зарегистрирован: 15.11.15
- Сообщений: 314
- Последний визит:
Сегодня 00:13:51

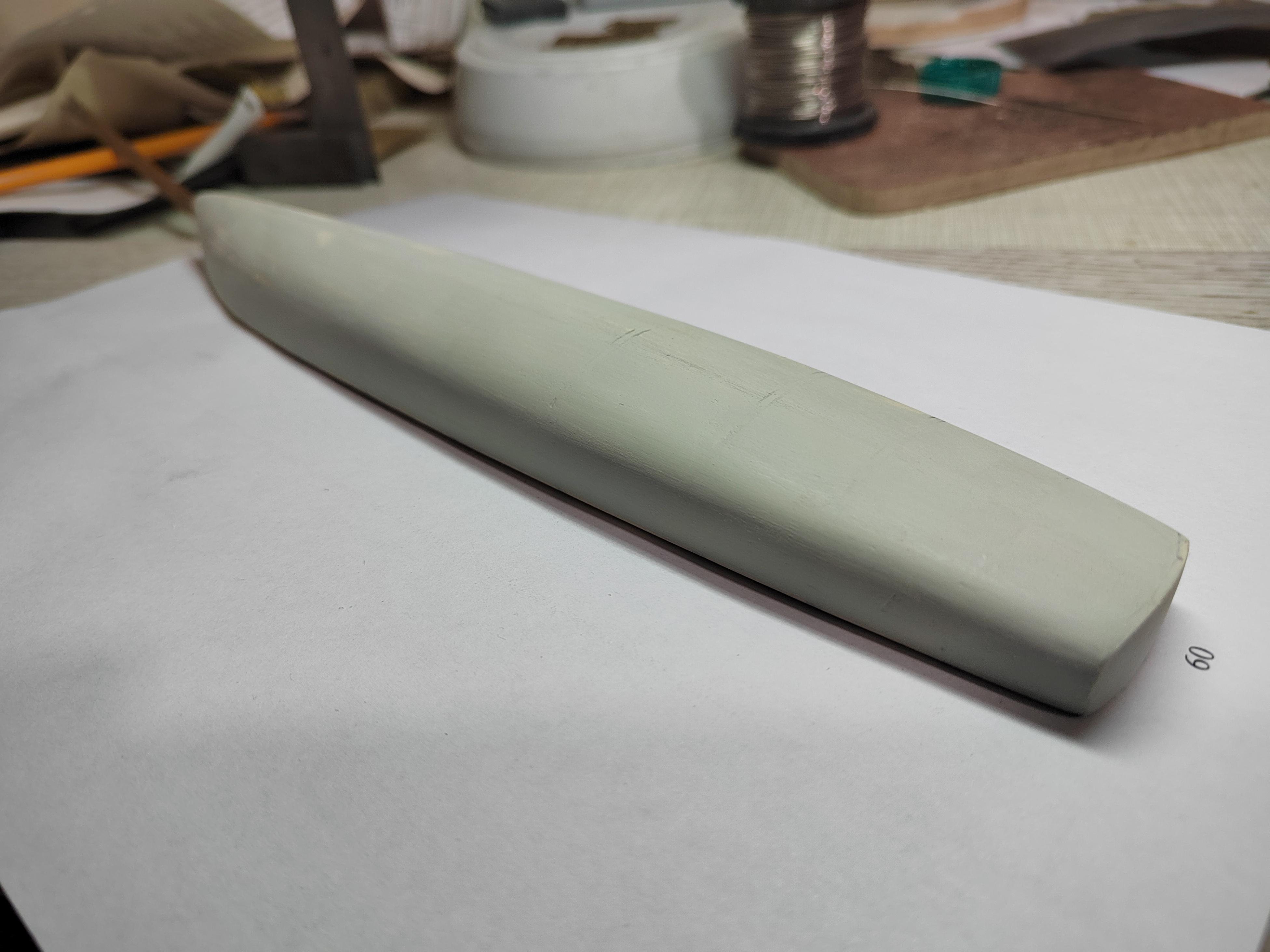

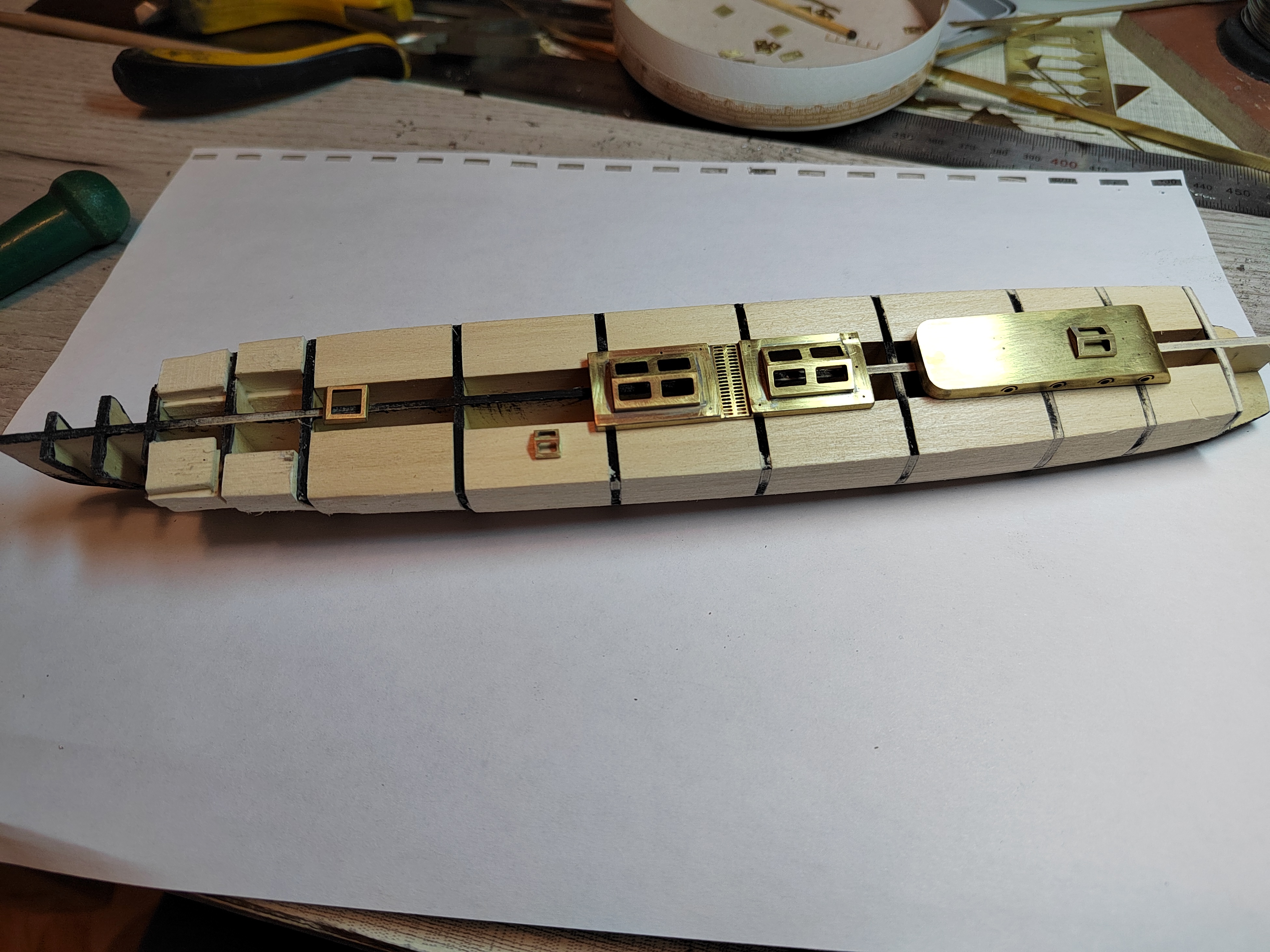

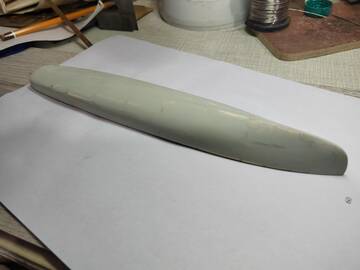

Немножко процесса.. Довел болваночку, не хотелось, но придется клеить корпус из стеклоткани.
Поделиться2508.04.24 22:10:01
- Участник
- Откуда: М.О г Подольск микр. Львовский
- Зарегистрирован: 16.02.16
- Сообщений: 157
- Последний визит:
13.05.24 22:55:49
Ariec написал(а):
Пиление на фрезере ) Гравер 0,3 мм, немножко нервов, отдельных непечатных слов. Но вроде получилось.
У меня был опыт......Пиление только в СОЖе и свежем гровере.
Поделиться2609.04.24 12:32:16
Ariec написал(а):
Немножко процесса.. Довел болваночку, не хотелось, но придется клеить корпус из стеклоткани.
Павел, болванка на мой взгляд хорошая, зачем стеклоткань? Может, и так пойдёт?
Поделиться2710.04.24 05:42:54
- Участник
- Откуда: Челябинск
- Зарегистрирован: 27.03.20
- Сообщений: 852
- Последний визит:
Вчера 04:28:15
Ariec написал(а):
Пиление на фрезере ) Гравер 0,3 мм, немножко нервов, отдельных непечатных слов. Но вроде получилось.
Спасибо, понял. Удачи.
Поделиться2810.04.24 12:40:29
- Администратор
- Зарегистрирован: 29.11.13
- Сообщений: 3557
- Последний визит:
Вчера 21:44:34
Ariec написал(а):
Пиление на фрезере ) Гравер 0,3 мм, немножко нервов, отдельных непечатных слов. Но вроде получилось.
От травля неотличимо! Отличная работа!
Поделиться2910.04.24 15:18:43
Ariec написал(а):
Пиление на фрезере ) Гравер 0,3 мм, немножко нервов, отдельных непечатных слов. Но вроде получилось.
Павел, привет! Чем крепишь пластину к столу?
Поделиться3015.04.24 23:03:52
- Участник
- Откуда: Каменоломни, Ростовская обл.
- Зарегистрирован: 15.11.15
- Сообщений: 314
- Последний визит:
Сегодня 00:13:51
Извиняюсь что долго не отвечал, но пара недель была тяжелая....
Поделиться3115.04.24 23:09:15
- Участник
- Откуда: Каменоломни, Ростовская обл.
- Зарегистрирован: 15.11.15
- Сообщений: 314
- Последний визит:
Сегодня 00:13:51
Искандер написал(а):
Павел, болванка на мой взгляд хорошая, зачем стеклоткань? Может, и так пойдёт?
Да как-то покрутил, удобней будет и иллюминаторы врезать, палубу надо будет вклеивать латунную, на нее напаивать некоторые детали - маленькие пятна контакта, приклеить будет тяжело, да и боюсь отвалятся со временем... В обшем подумалось что так будет лучше.
Поделиться3215.04.24 23:09:42
- Участник
- Откуда: Каменоломни, Ростовская обл.
- Зарегистрирован: 15.11.15
- Сообщений: 314
- Последний визит:
Сегодня 00:13:51
villi написал(а):
От травля неотличимо! Отличная работа!
Спасибо!
Поделиться3315.04.24 23:11:10
- Участник
- Откуда: Каменоломни, Ростовская обл.
- Зарегистрирован: 15.11.15
- Сообщений: 314
- Последний визит:
Сегодня 00:13:51
buharev написал(а):
Павел, привет! Чем крепишь пластину к столу?
Листовую латунь на двусторонний скотч, заготовку по краям клеем прихватываю.
Поделиться3416.04.24 18:09:39
Ariec написал(а):
Извиняюсь что долго не отвечал, но пара недель была тяжелая....
Павел, переезд отнял много времени, зато теперь хорошее рабочее место, да и "шнелльбот" наверное быстрее пойдёт...
Поделиться3508.05.24 15:46:04
- Участник
- Откуда: Каменоломни, Ростовская обл.
- Зарегистрирован: 15.11.15
- Сообщений: 314
- Последний визит:
Сегодня 00:13:51

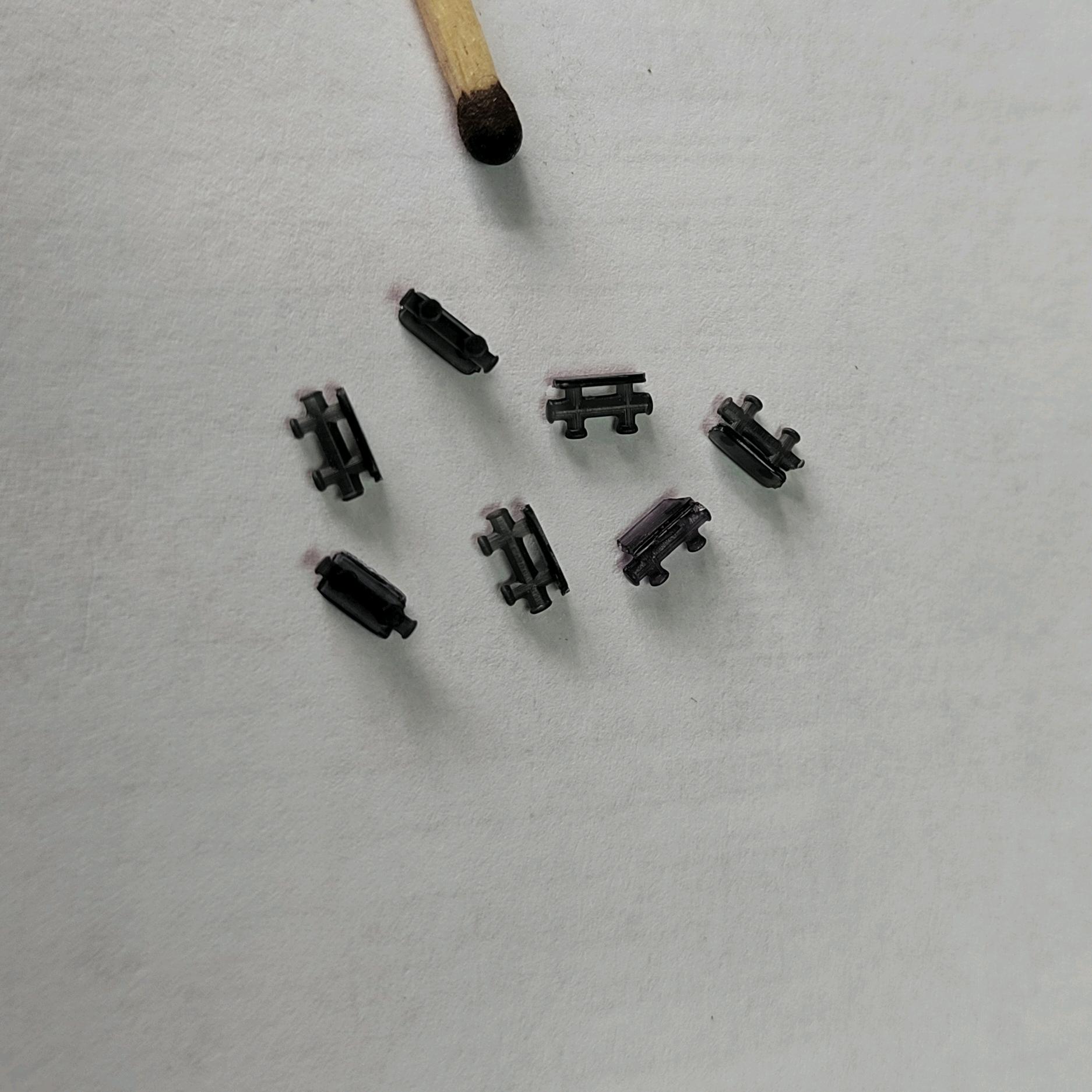

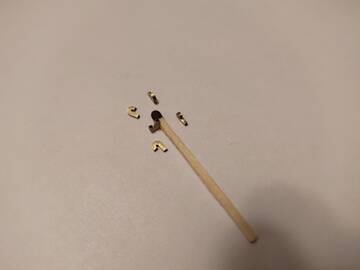

Чуть- чуть из готового.. Кнехты
Поделиться3608.05.24 15:48:02
- Участник
- Откуда: Каменоломни, Ростовская обл.
- Зарегистрирован: 15.11.15
- Сообщений: 314
- Последний визит:
Сегодня 00:13:51

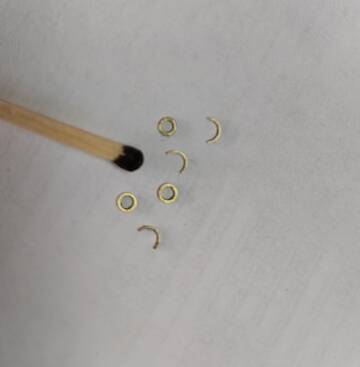

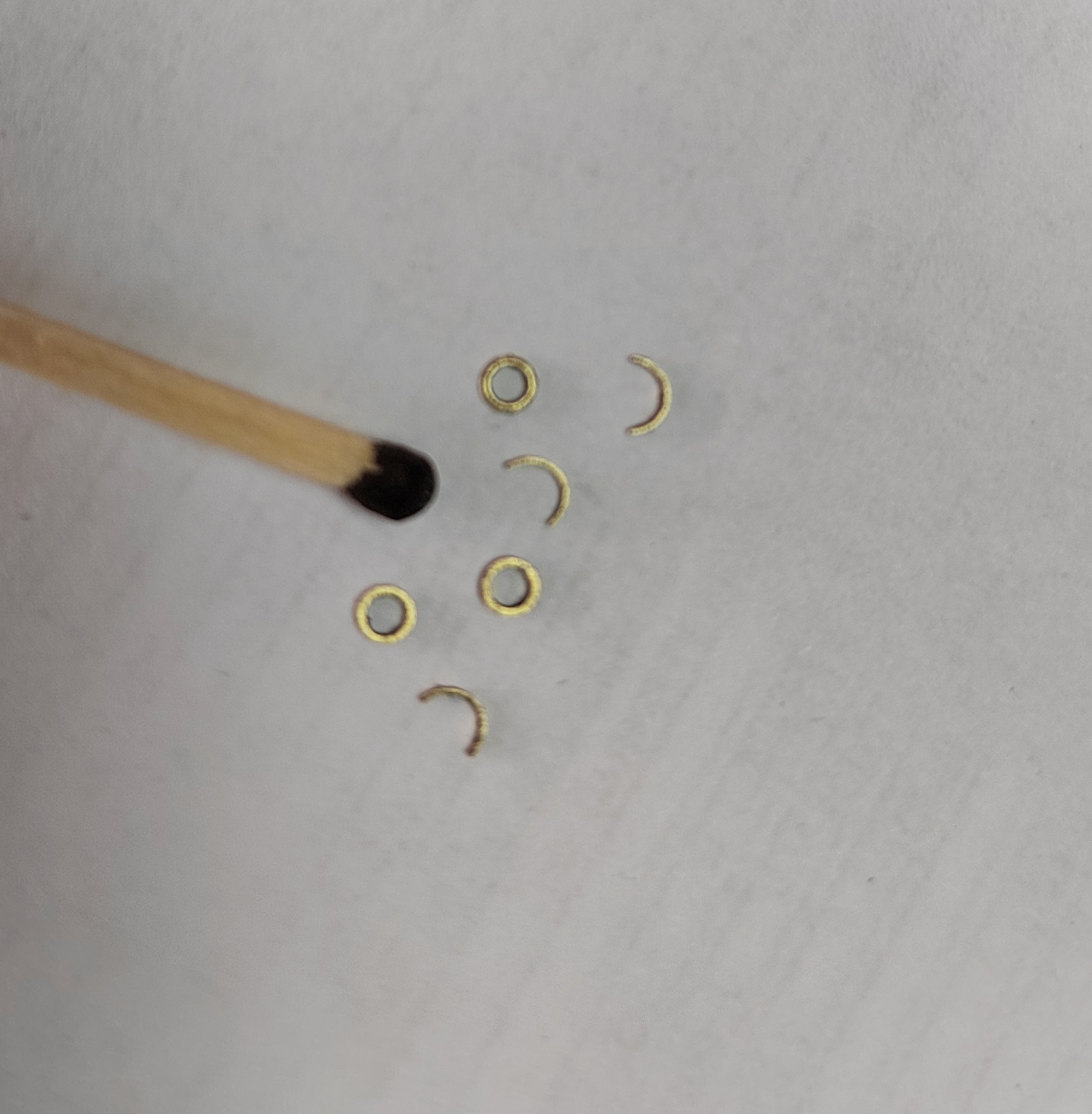

Иллюминаторы, козырьки.. Пробная партия.
Поделиться3709.05.24 12:21:47
Павел, извините, но чутка добавлю.

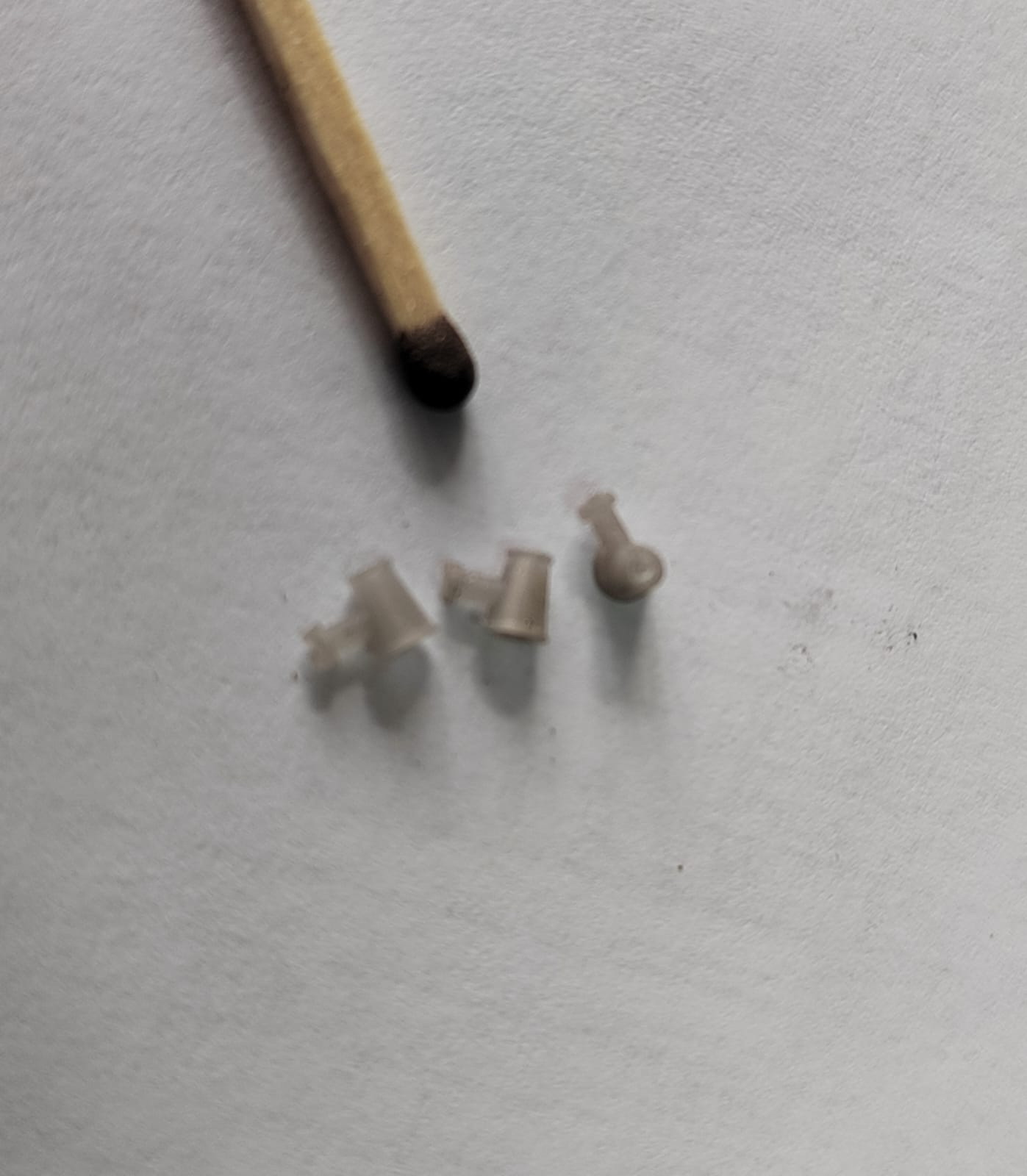

Дефлекторы.

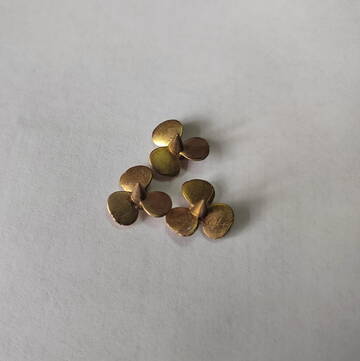

Винты.
