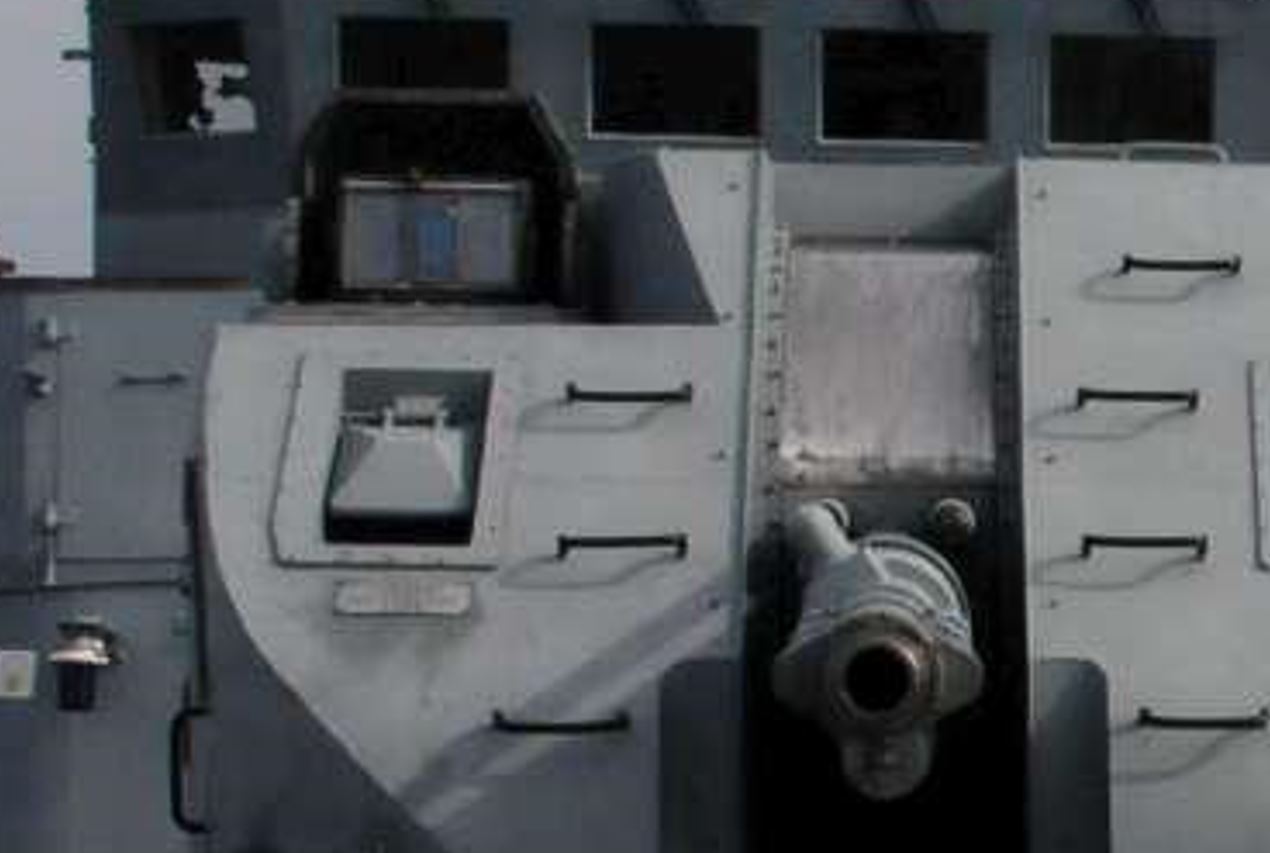

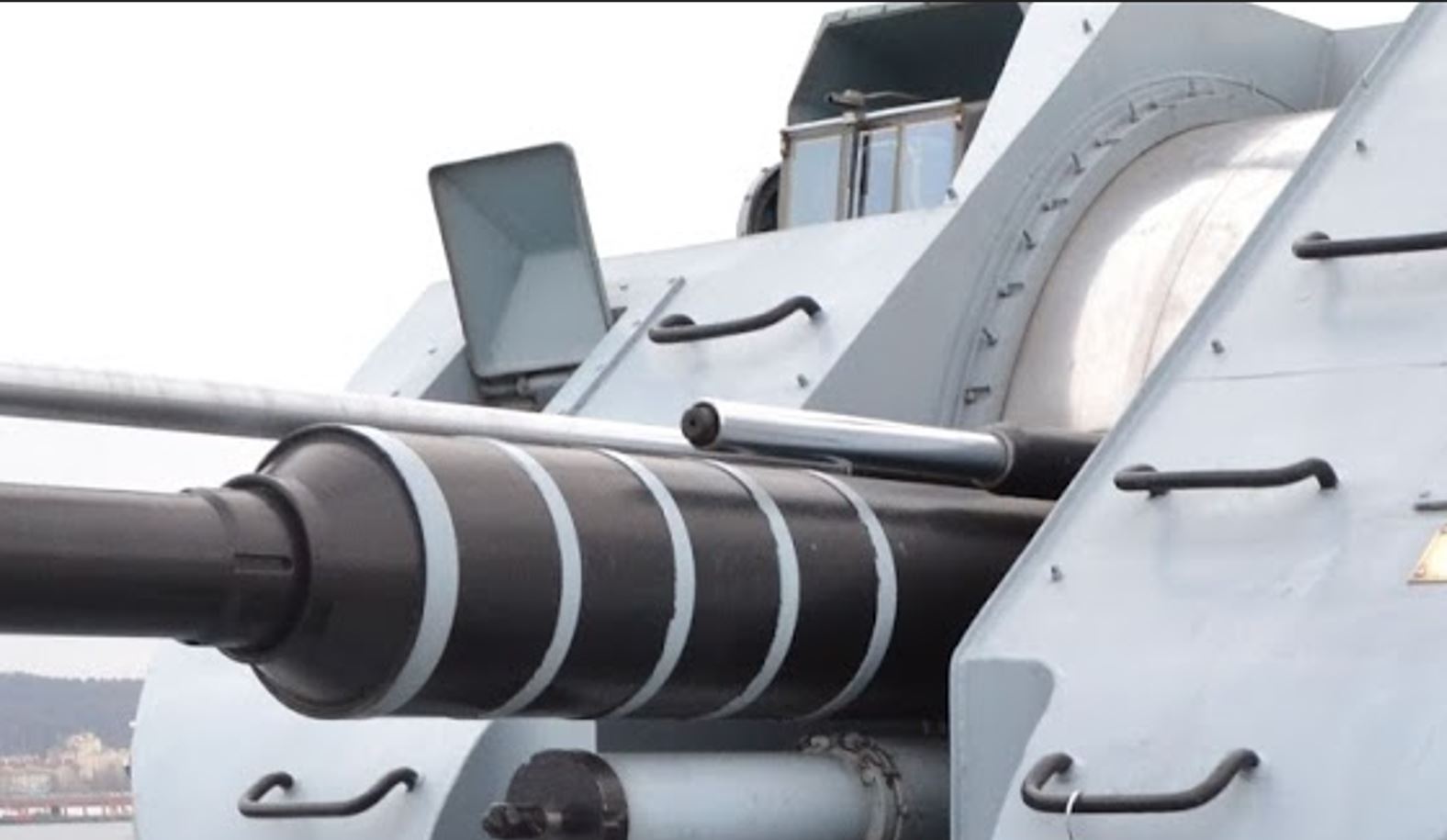

Вдохновил меня lizard333 показать свои потуги в изготовлении на мой "оркан","гром","piorun" (извиняюсь за многочисленность) Немного истории .......в 70-80г по заказу немцев в СССР были созданы корпуса и надстройки ракетных катеров.
Все как по русски нержавейка ,алюминий ,качество ведь же это на экспорт.Проектов было 10или13 одинаковых с "лица "

https://forumupload.ru/uploads/0013/94/06/18/t765524.jpg

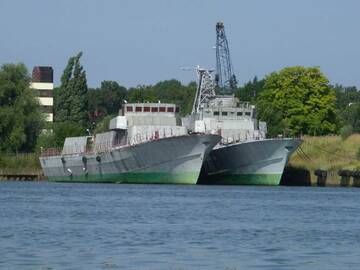

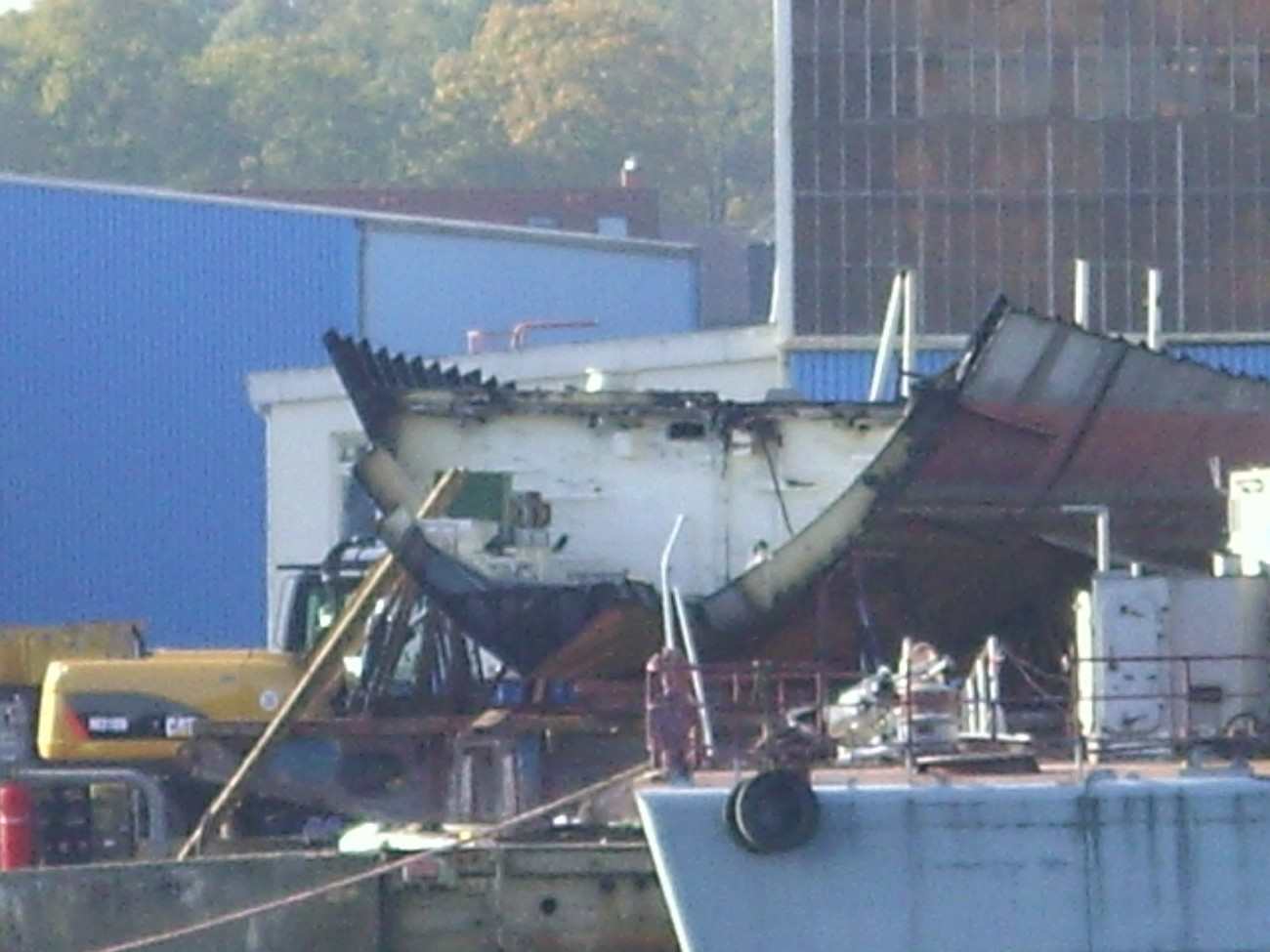

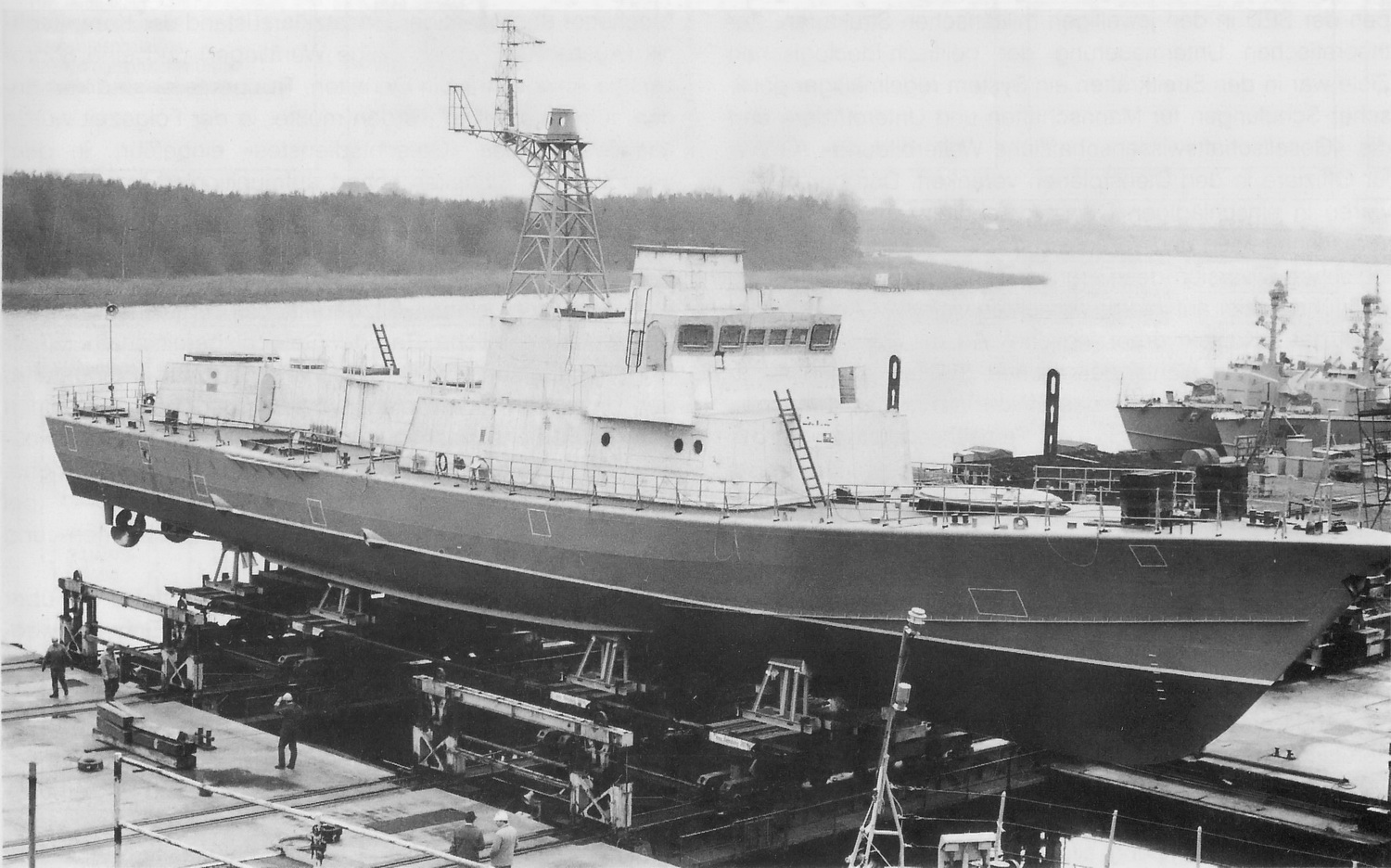

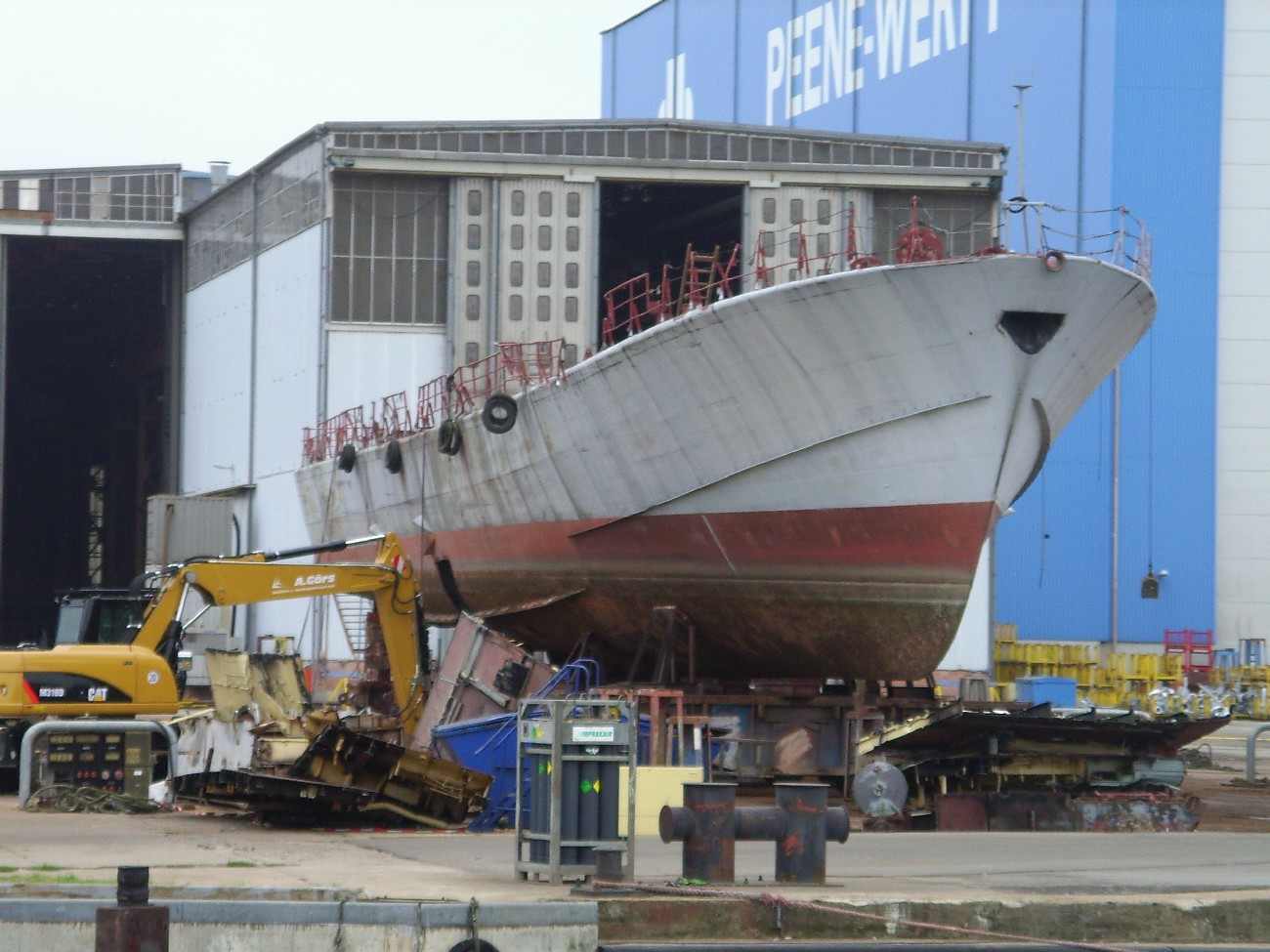

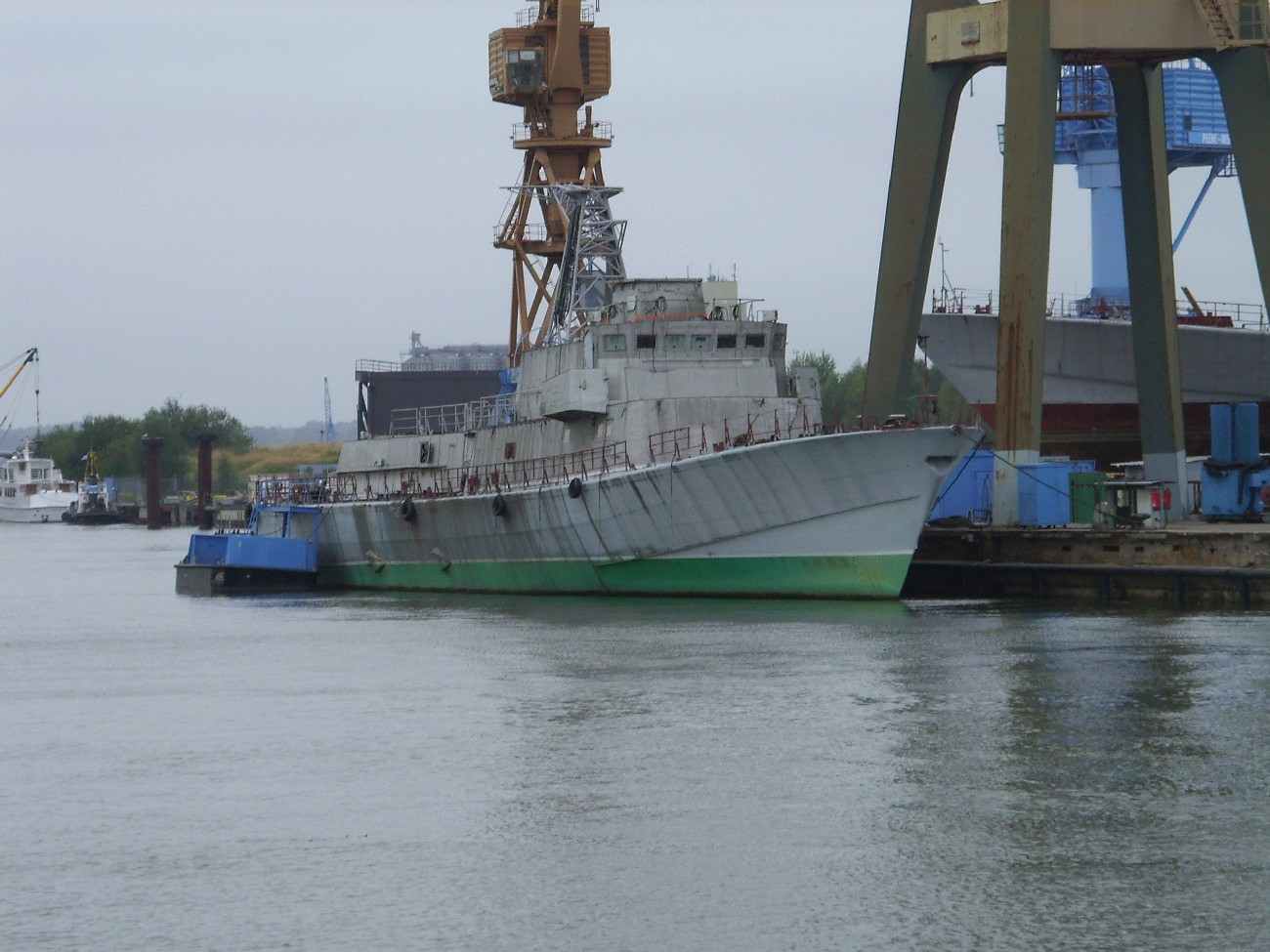

Затем перестройка и т.п. немцы себе оставили 2 корабля получилось "зарница" пр 151 и морская охрана. Польше продали ? отдали? три судна . Остальные тупо порезали на металлолом!!!

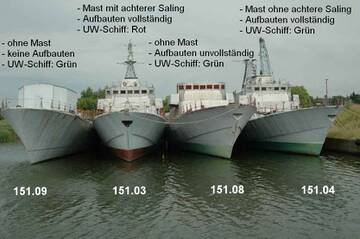

https://forumupload.ru/uploads/0013/94/06/18/t867617.jpg

https://forumupload.ru/uploads/0013/94/06/18/t724038.jpg
https://forumupload.ru/uploads/0013/94/06/18/t960107.jpg
https://forumupload.ru/uploads/0013/94/06/18/t943877.jpg
https://forumupload.ru/uploads/0013/94/06/18/t380275.jpg
https://forumupload.ru/uploads/0013/94/06/18/t705536.jpg

Отредактировано Samyn (20.12.23 18:42:16)

2

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34

В предвкушении интересного проекта!  :cool:  :flag:

3

  • Автор: Samyn
  • Участник
  • Samyn
  • Откуда: М.О г Подольск микр. Львовский
  • Зарегистрирован: 16.02.16
  • Сообщений: 157
  • Последний визит:
    13.05.24 22:55:49

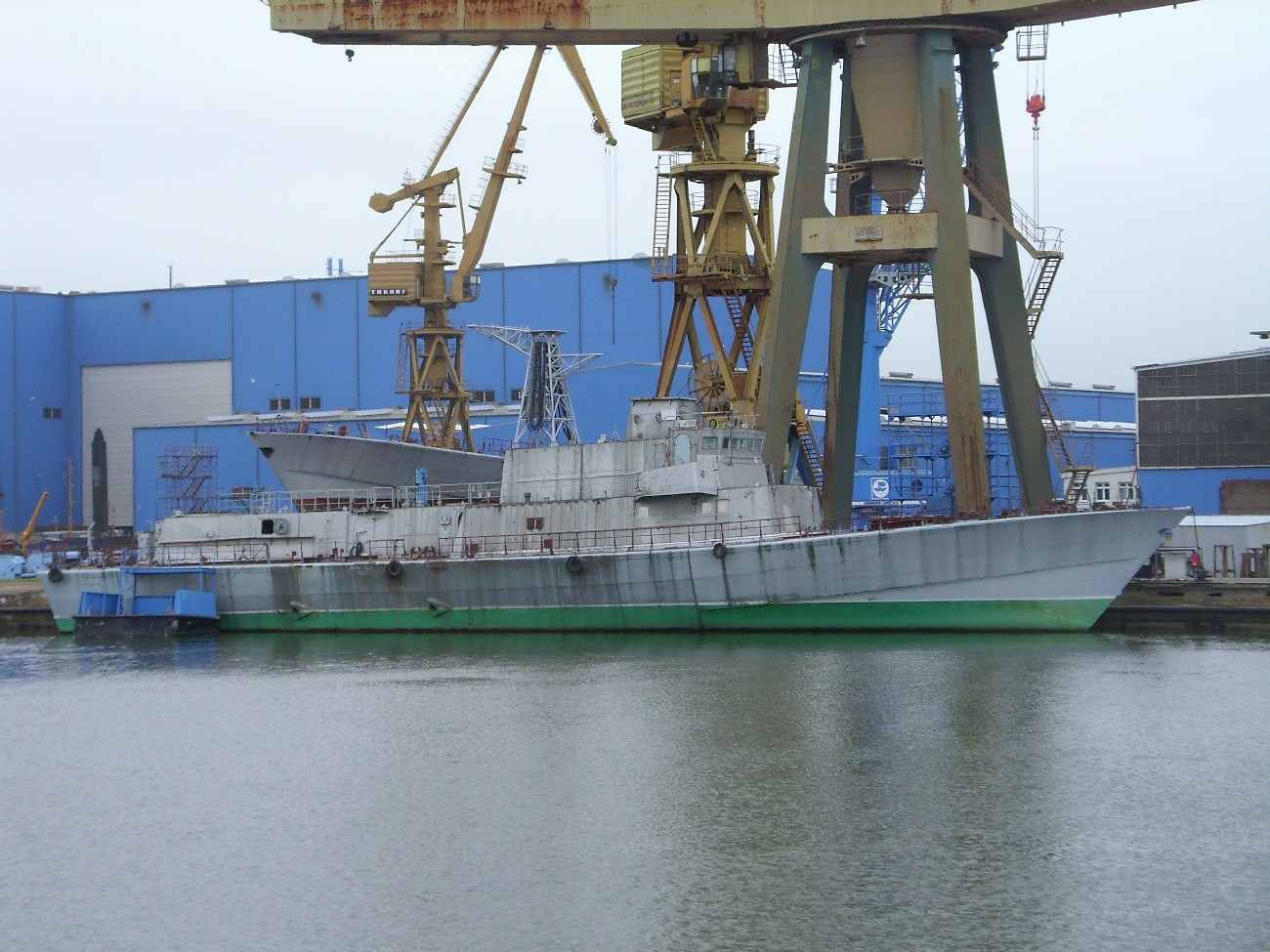

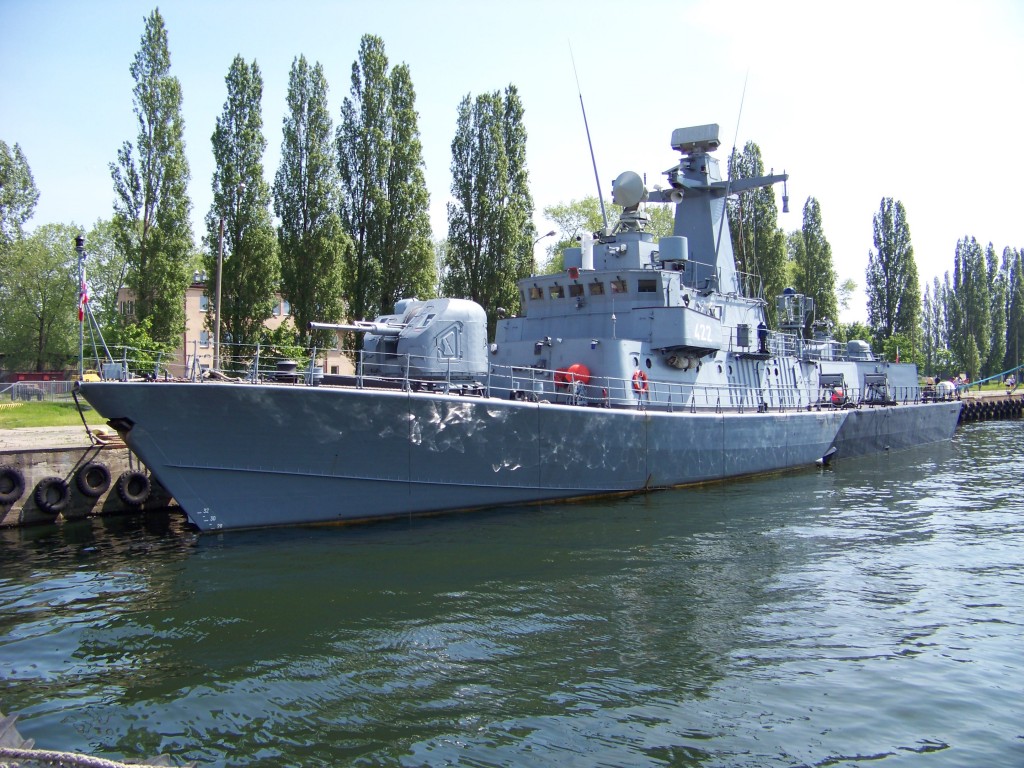

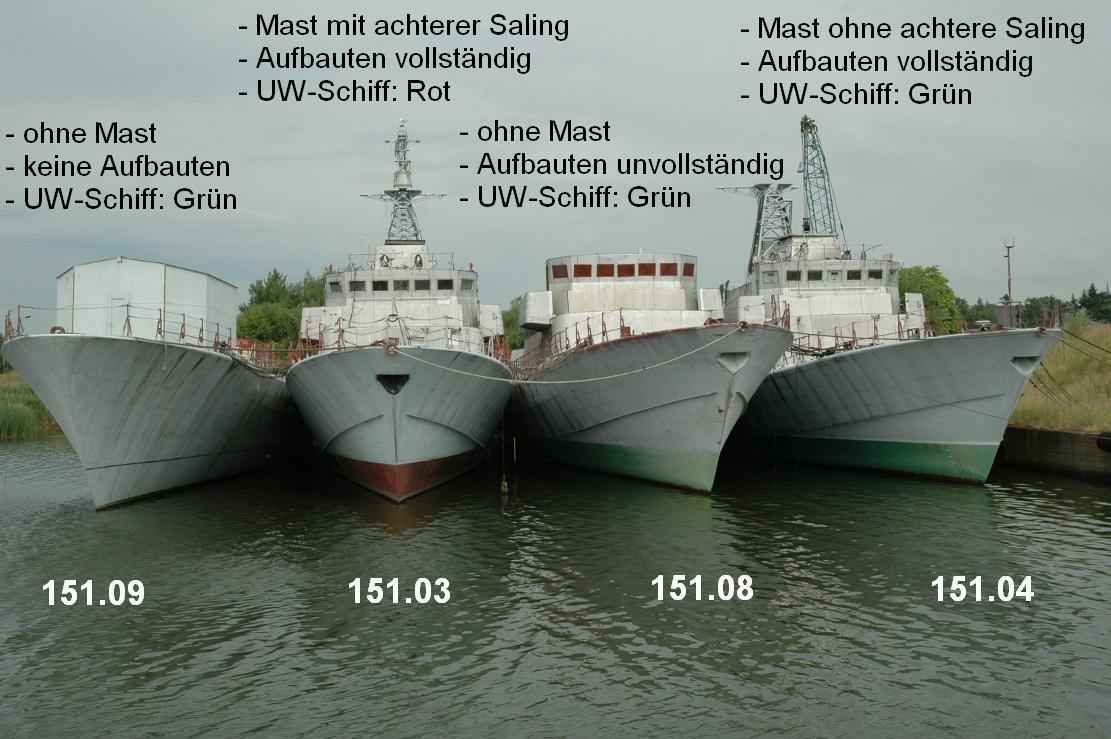

Разницы между тремя суднами под польской флотилии нет ,только покраска.
https://forumupload.ru/uploads/0013/94/06/18/t478086.jpg

4

  • Автор: Samyn
  • Участник
  • Samyn
  • Откуда: М.О г Подольск микр. Львовский
  • Зарегистрирован: 16.02.16
  • Сообщений: 157
  • Последний визит:
    13.05.24 22:55:49

С чертежами на свое судно брал из " Modelarstwo Okretowe" ну и у упокойного Юргена из германии приобретал "Зарницу", к стати у него теория шпангоутов намного правильная чем в "оркетове".

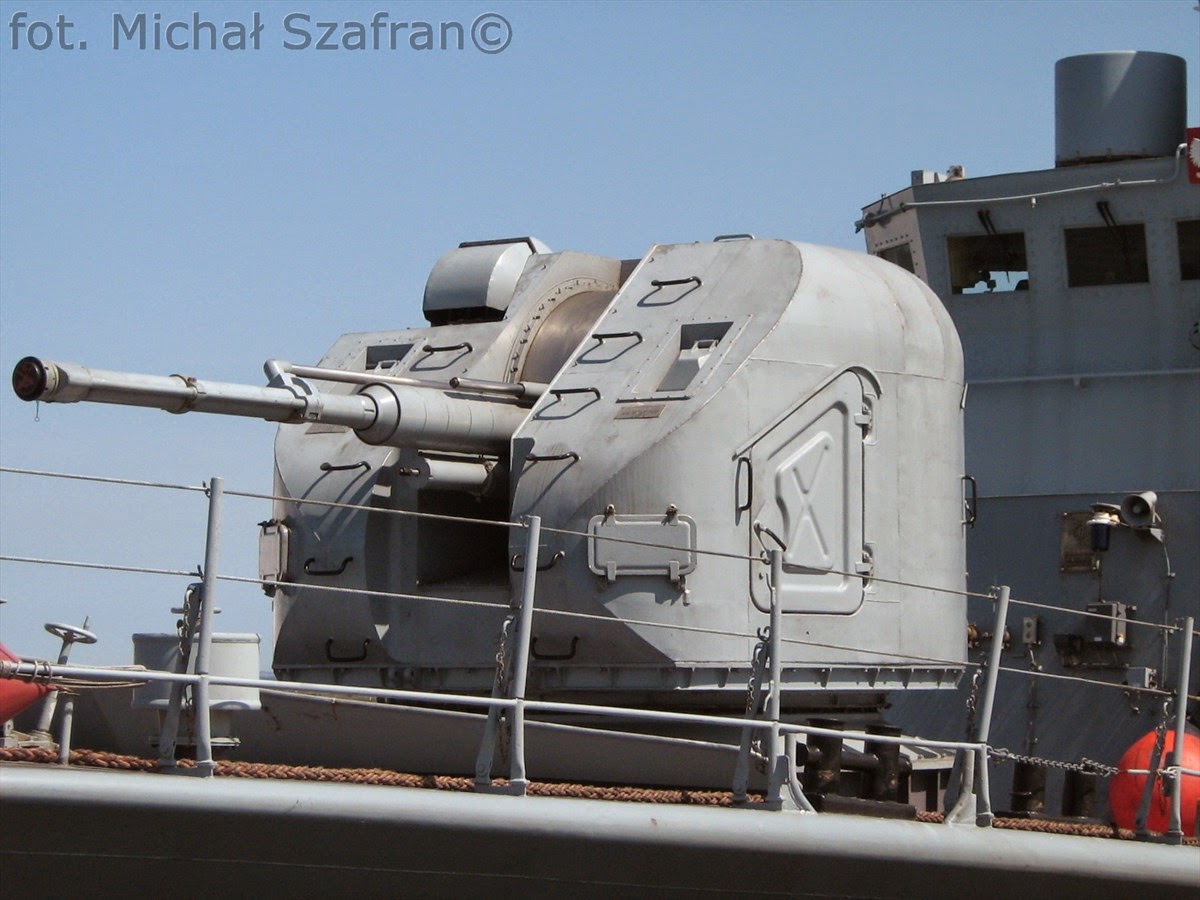

Вот я и подошел в своей "пушке" АК-176 литера непомню!?

https://forumupload.ru/uploads/0013/94/06/18/t829580.jpg

Решил, или так получилось я и не знаю у добрых людей с балансера у форумчане "Накат" попросил 3D рисунок. Он с сомной поделился, дай Бог ему здоровье. Масштаб у него 50 у меня 45 ...Не беда ,по диаметру поворота ствола  произвел масштабирование. Работы в ринно было и будет  много так как я её перерисовывал для своих толщин металла.

Отредактировано Samyn (20.12.23 19:45:27)

5

  • Автор: Samyn
  • Участник
  • Samyn
  • Откуда: М.О г Подольск микр. Львовский
  • Зарегистрирован: 16.02.16
  • Сообщений: 157
  • Последний визит:
    13.05.24 22:55:49

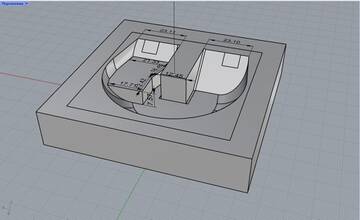

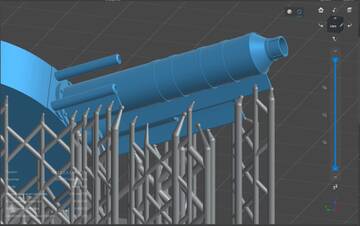

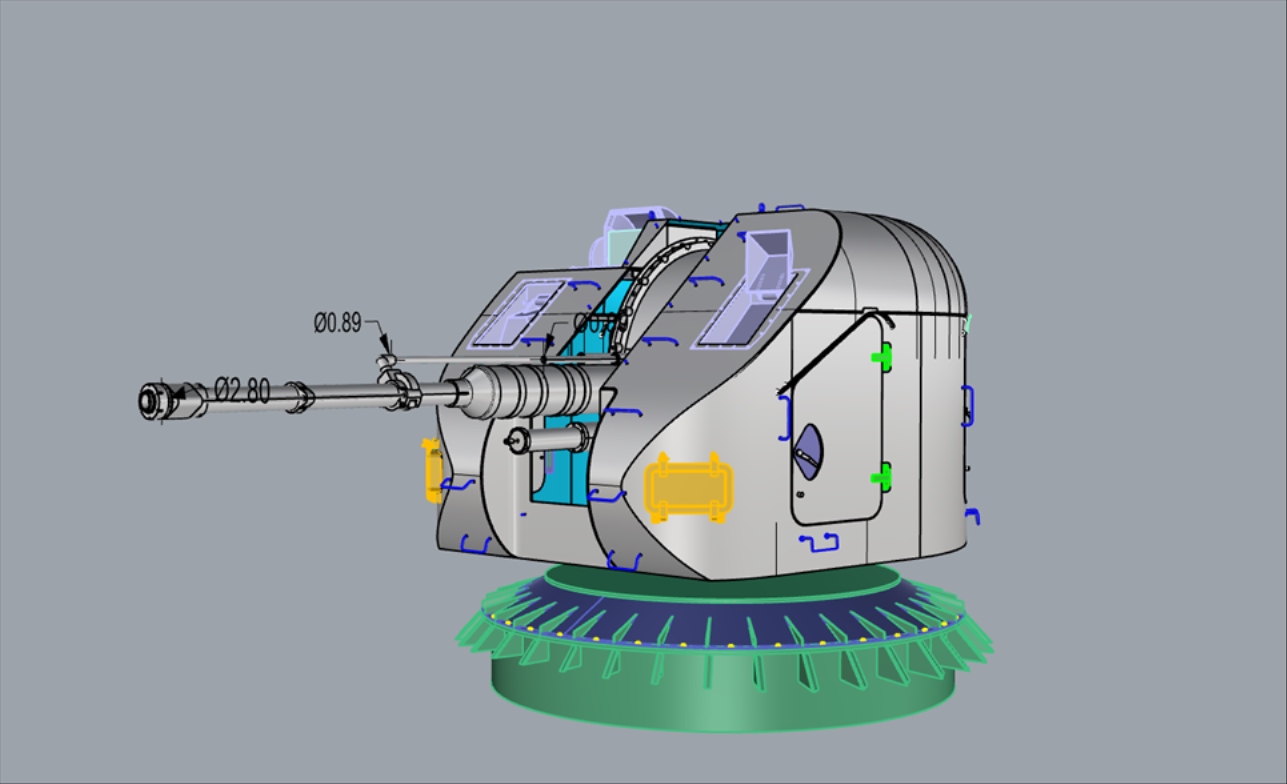

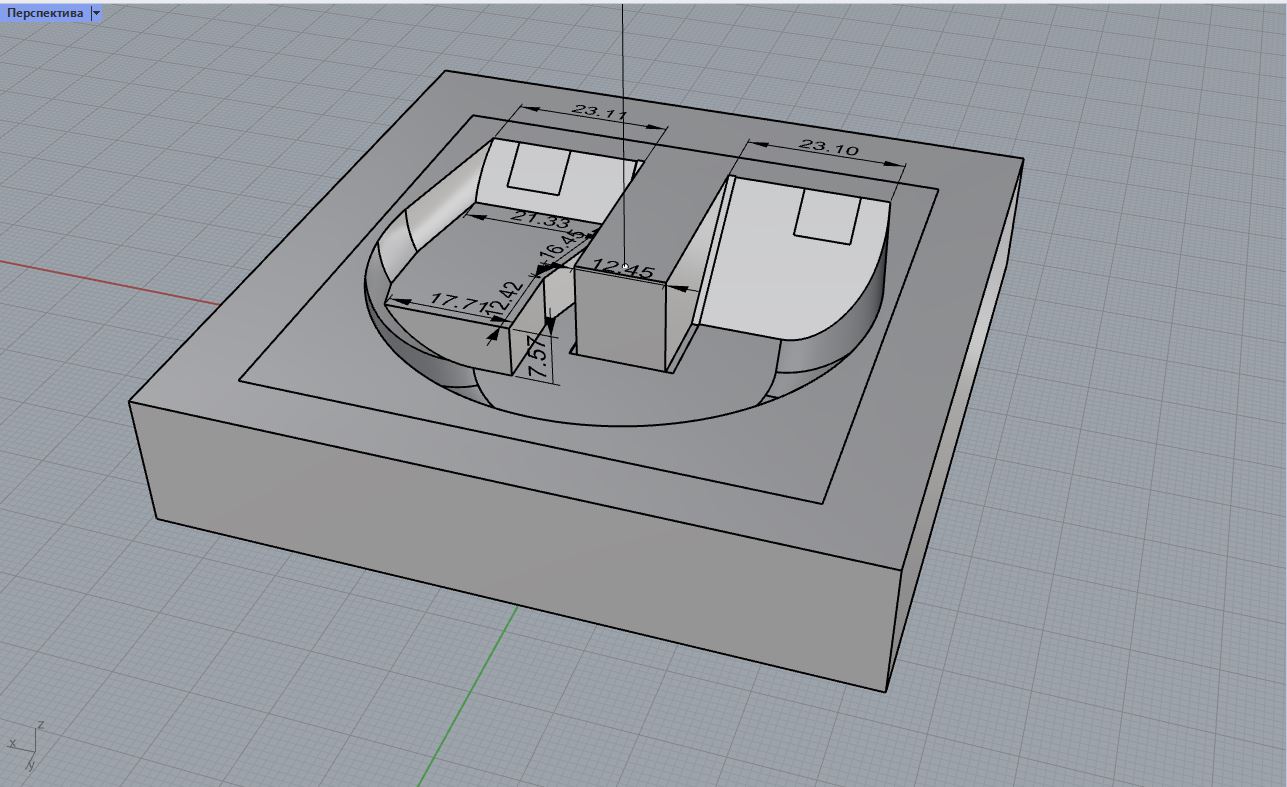

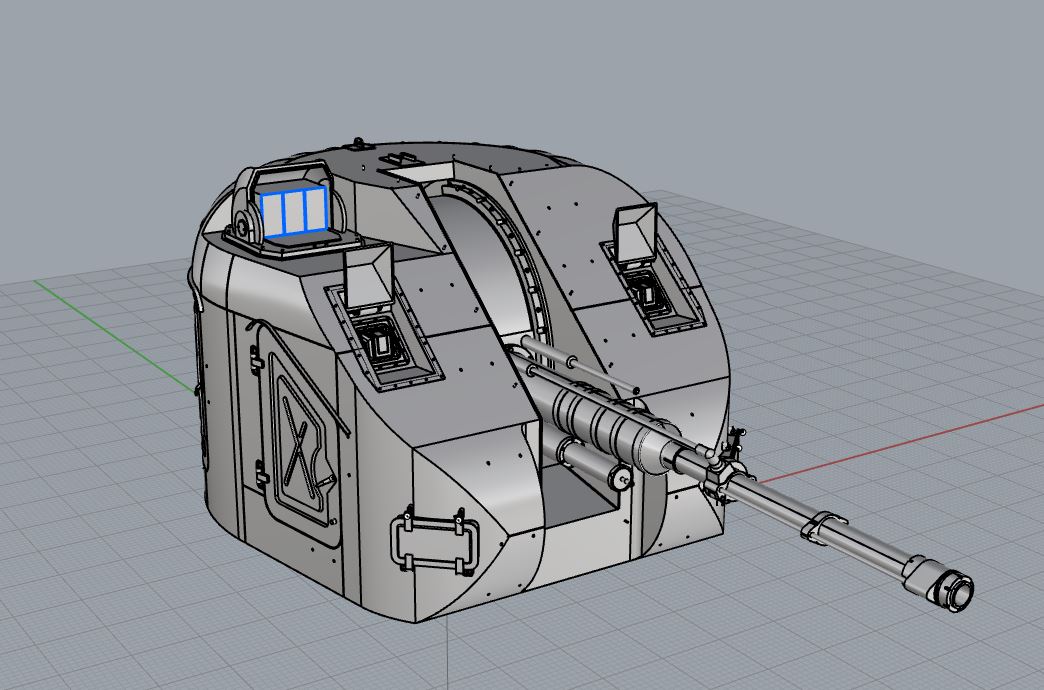

Вот теперь пойдут картинки из рино и что получается в итоге!!!!

В обших чертах с чем мне придется столкнуться...

https://forumupload.ru/uploads/0013/94/06/18/t27839.jpg

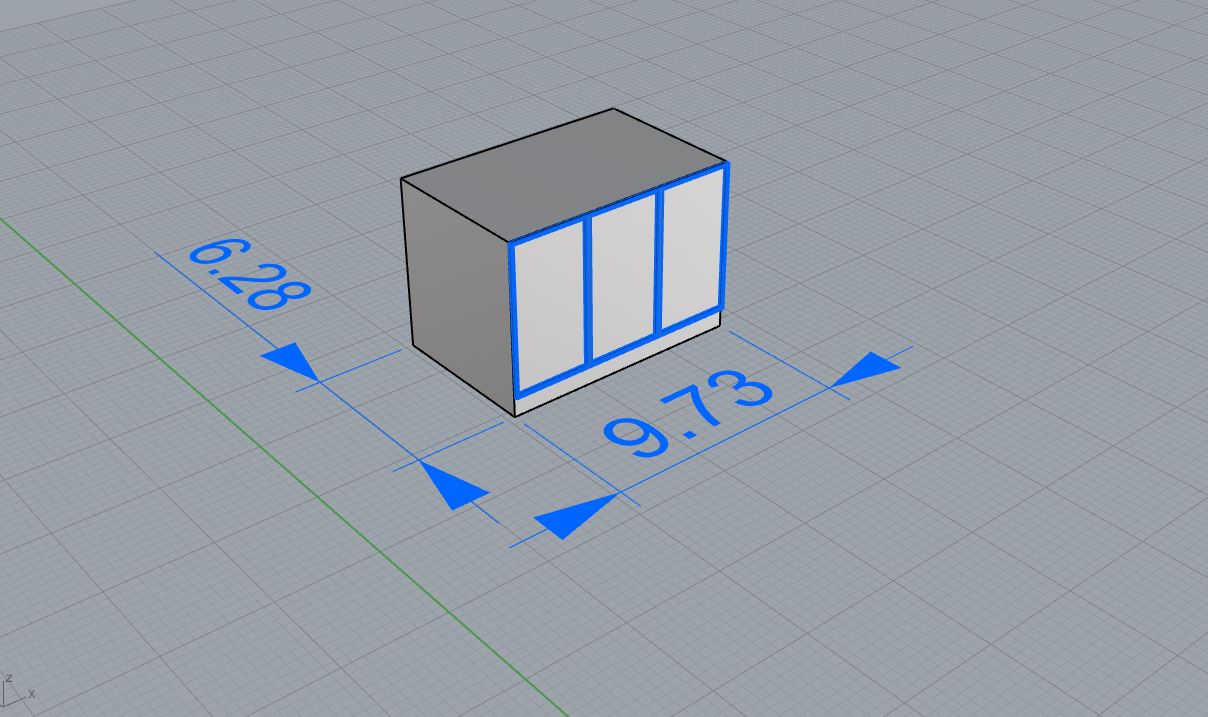

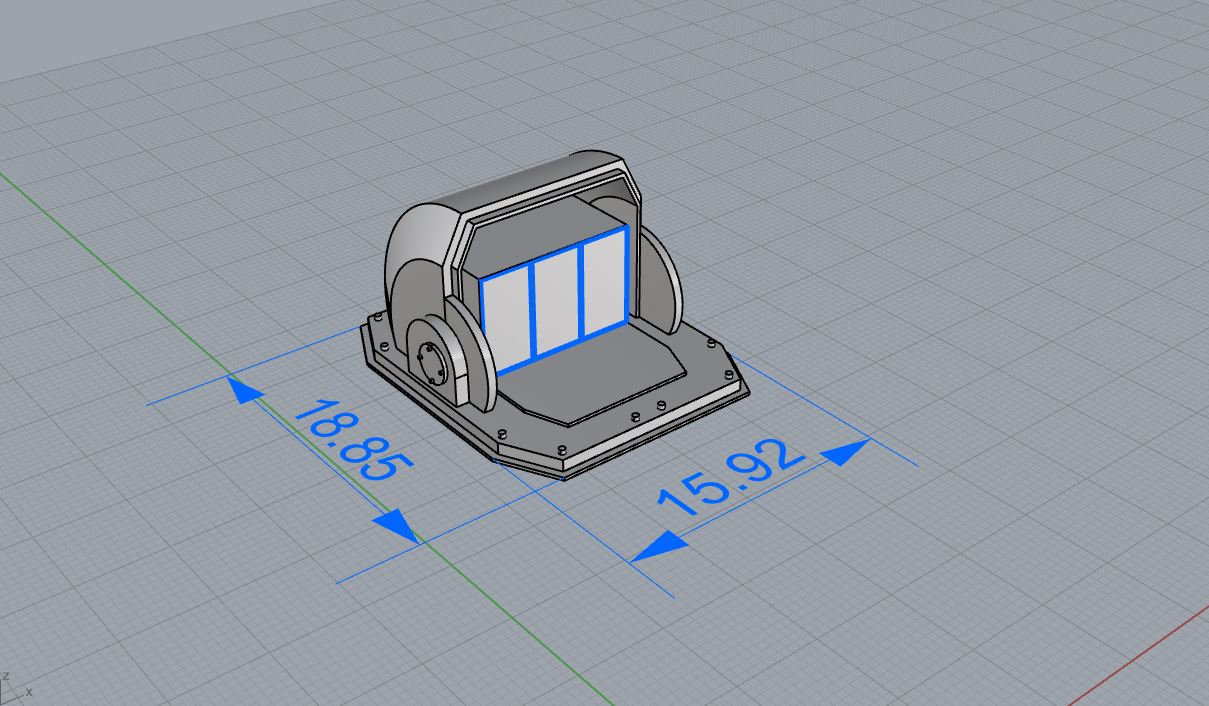

Вы видите размеры ствола и газовых водных трубок они впечатляют,но это потом............

Отредактировано Samyn (20.12.23 19:58:34)

6

  • Автор: Samyn
  • Участник
  • Samyn
  • Откуда: М.О г Подольск микр. Львовский
  • Зарегистрирован: 16.02.16
  • Сообщений: 157
  • Последний визит:
    13.05.24 22:55:49

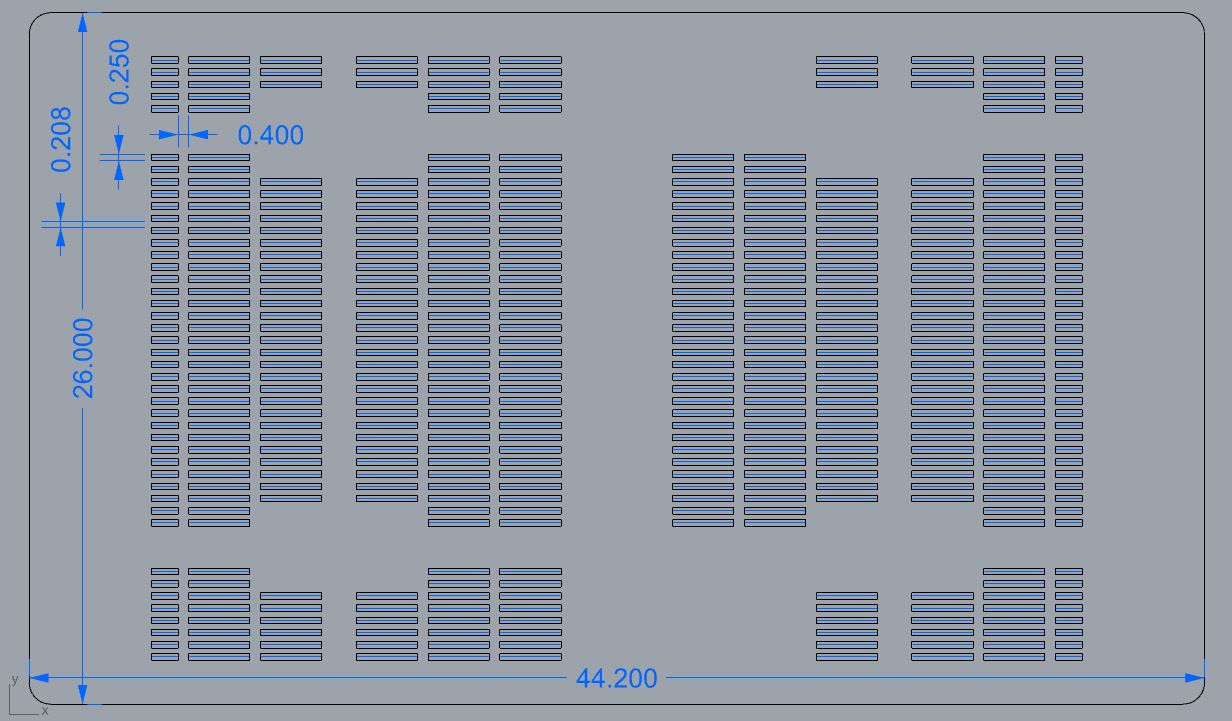

Первым делом конечно же основное это корпус . Все нормально, но меня гложило как я буду поять верхние "лепестки" крыши ... Набрал фрез для 3D фрезеровки сделал матрицу чтобы лепестки ровно входили.

https://forumupload.ru/uploads/0013/94/06/18/t204585.jpg

Тужился и ЧПУ работало, но ........Как сказал бы Добренко ; всё это в "барбекю". Не пригодилась эта матрица от слова совсем!!!!!!!!!

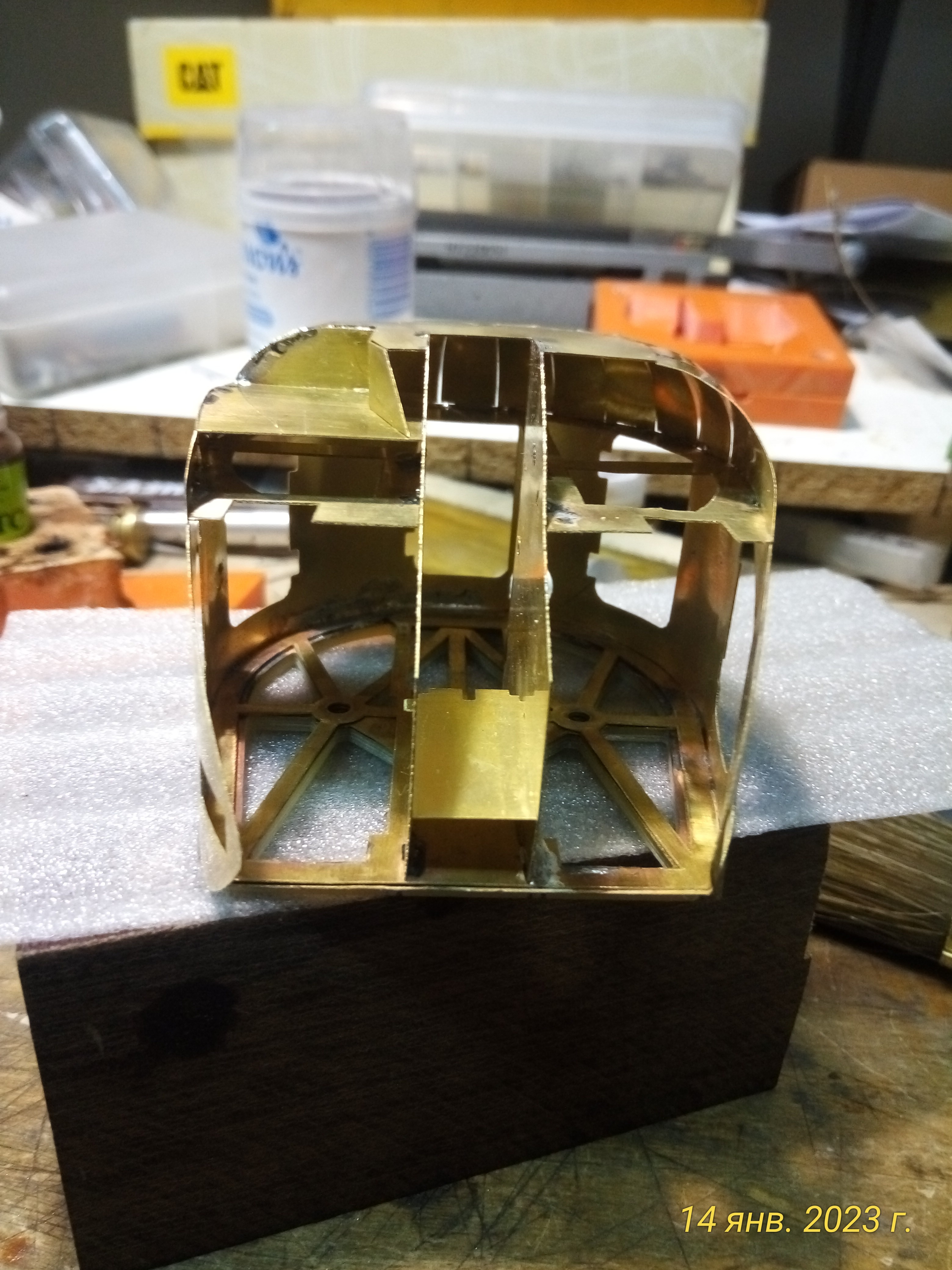

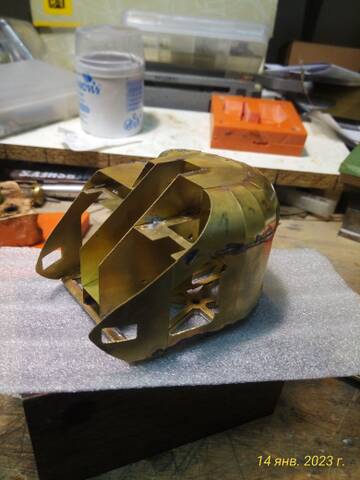

Первая проба пера, этот экземпляр был первым ...В далеке кстати "матрица"...

https://forumupload.ru/uploads/0013/94/06/18/t576699.jpg
https://forumupload.ru/uploads/0013/94/06/18/t797177.jpg

Отредактировано Samyn (20.12.23 21:12:35)

7

  • Автор: Samyn
  • Участник
  • Samyn
  • Откуда: М.О г Подольск микр. Львовский
  • Зарегистрирован: 16.02.16
  • Сообщений: 157
  • Последний визит:
    13.05.24 22:55:49

Ну если по чесноку на обшивку было 3 или 4 нарезки из разного металла по толщине 0.15 и 0.25мм.

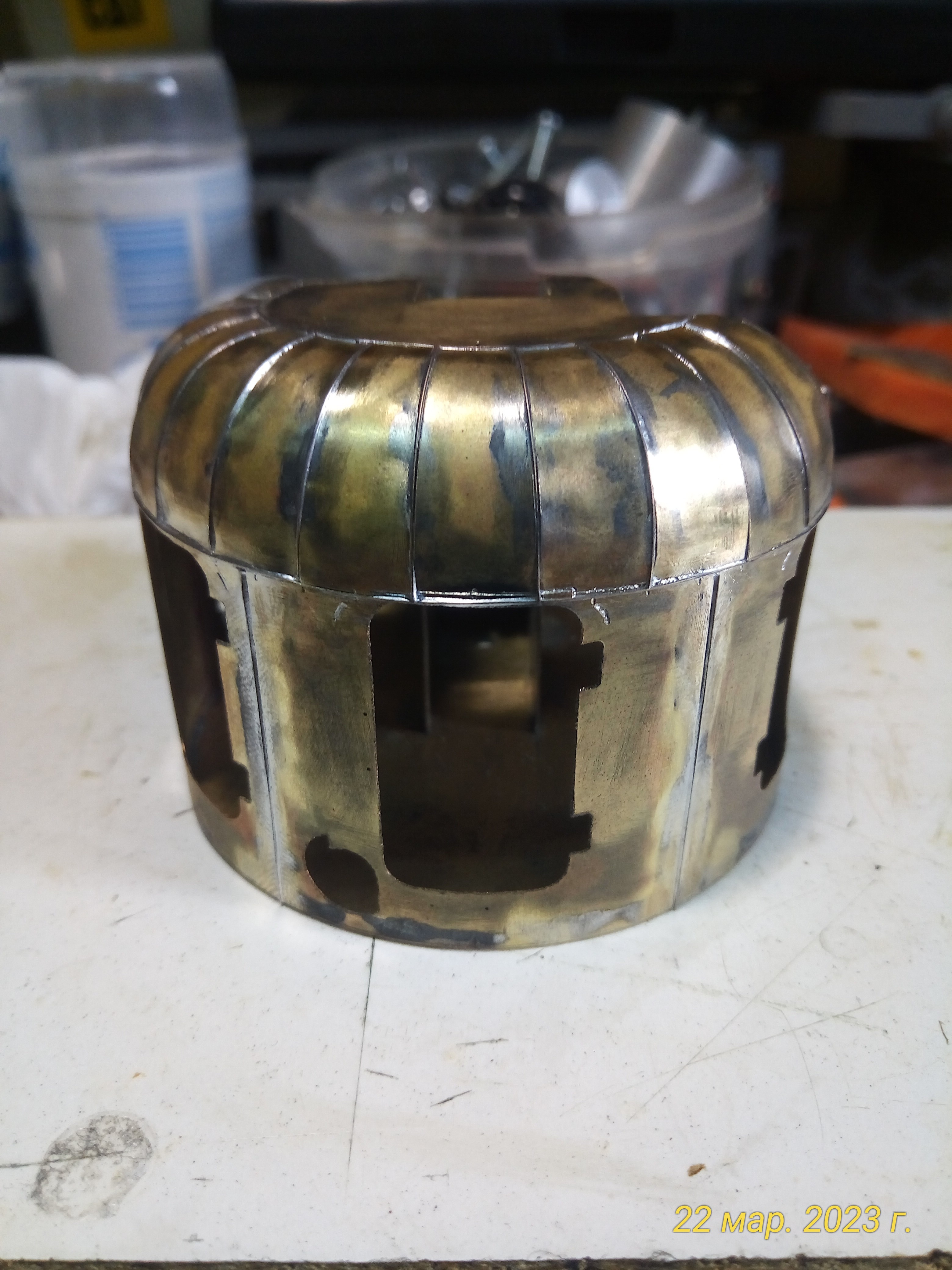

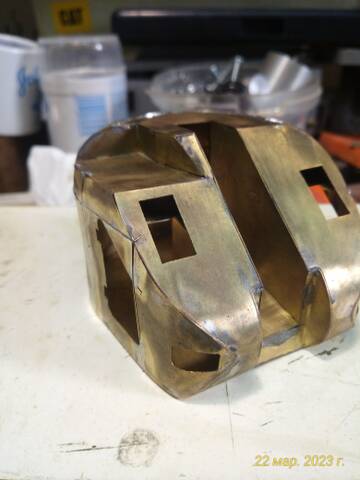

Вот и народился тот долгожданный...

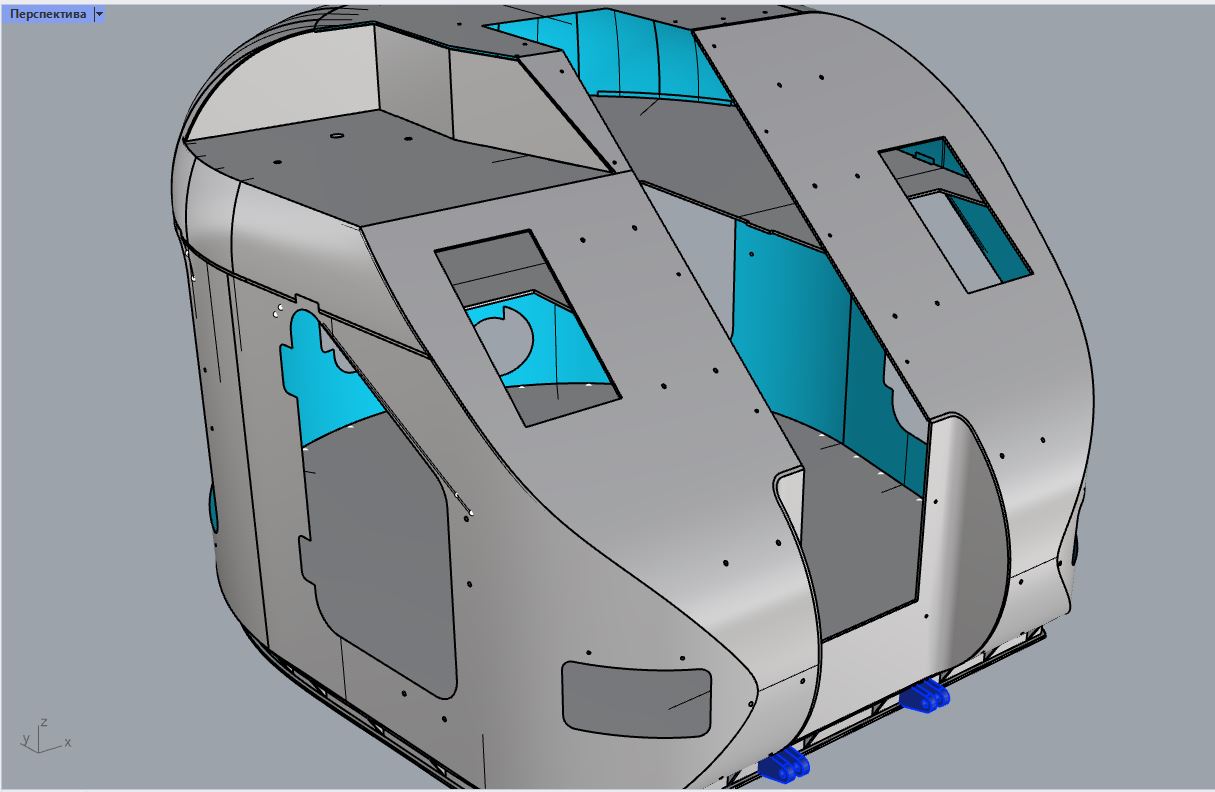

https://forumupload.ru/uploads/0013/94/06/18/t850804.jpg

https://forumupload.ru/uploads/0013/94/06/18/t419445.jpg
https://forumupload.ru/uploads/0013/94/06/18/t620560.jpg

В грунте....

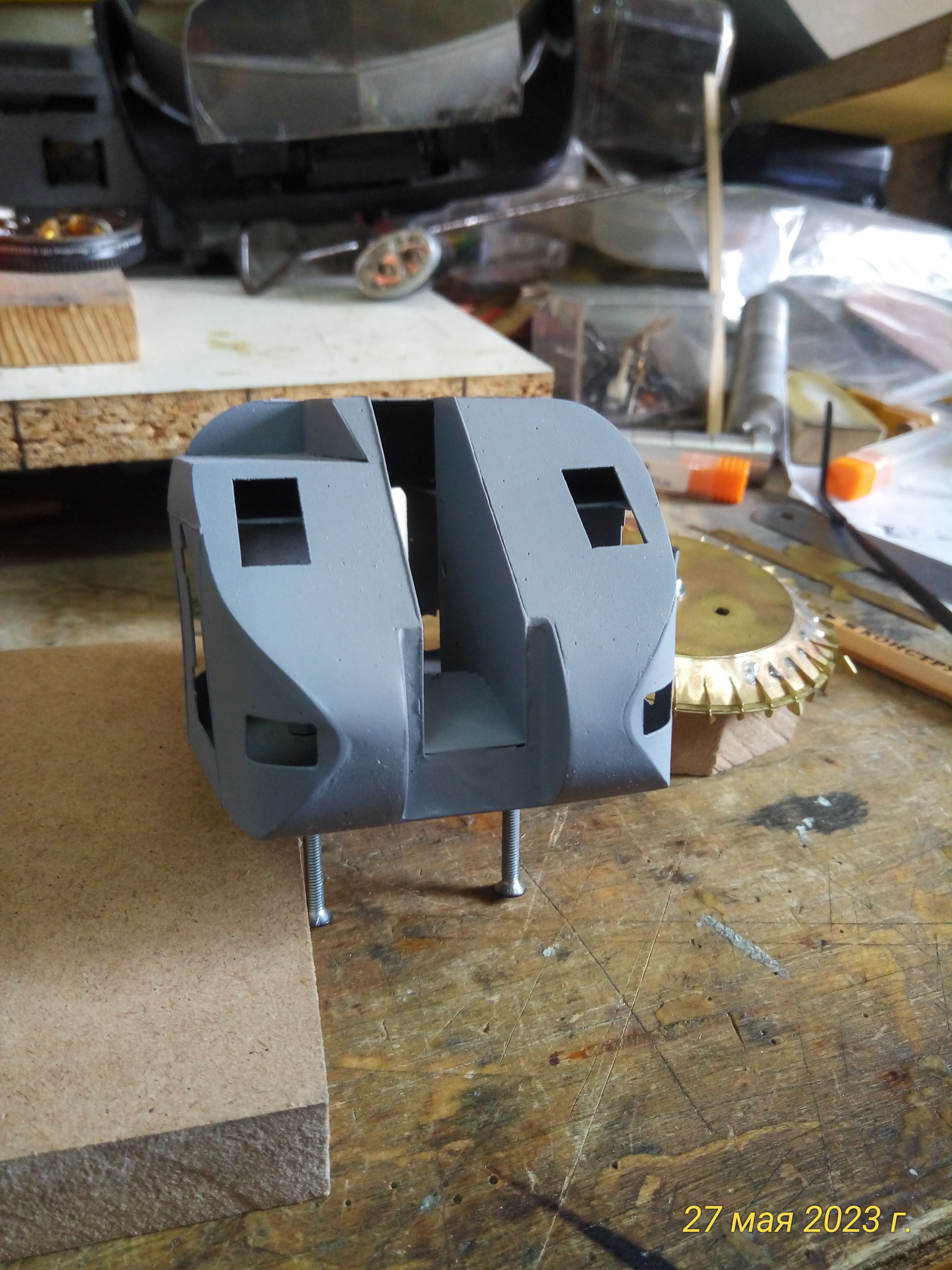

https://forumupload.ru/uploads/0013/94/06/18/t849339.jpg

Грунтую обязательно ..Видны все огрехи!!!

Отредактировано Samyn (20.12.23 21:44:49)

8

  • Автор: Samyn
  • Участник
  • Samyn
  • Откуда: М.О г Подольск микр. Львовский
  • Зарегистрирован: 16.02.16
  • Сообщений: 157
  • Последний визит:
    13.05.24 22:55:49

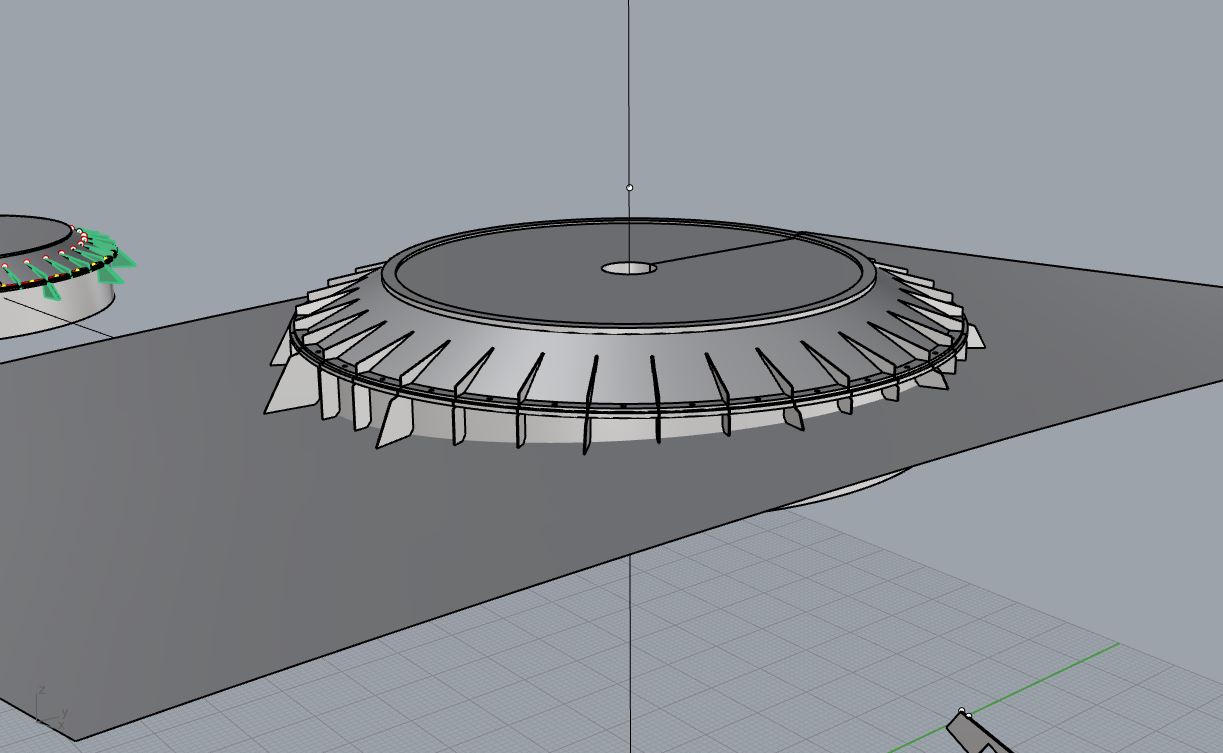

Затем в бой пошли из за барбеты это еще тот казус . Много разных мелких деталей которые убивает уйму времени.

https://forumupload.ru/uploads/0013/94/06/18/t793415.jpg

Ну и в метале .

https://forumupload.ru/uploads/0013/94/06/18/t174022.jpg

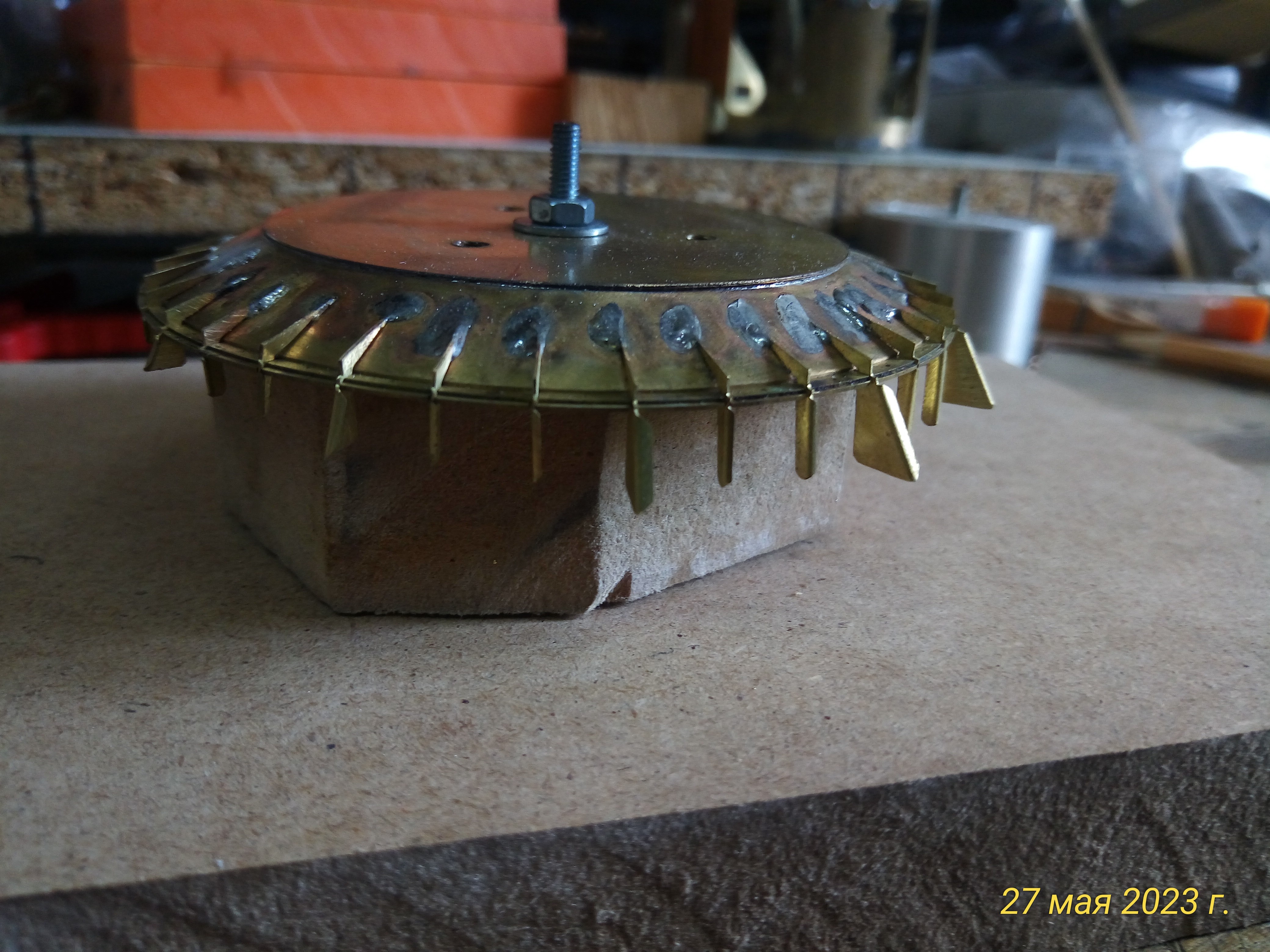

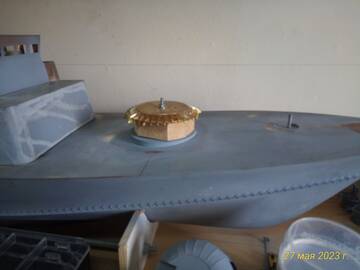

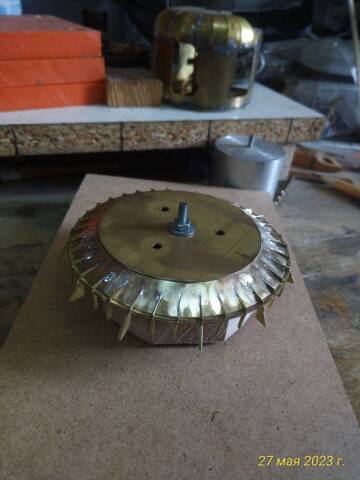

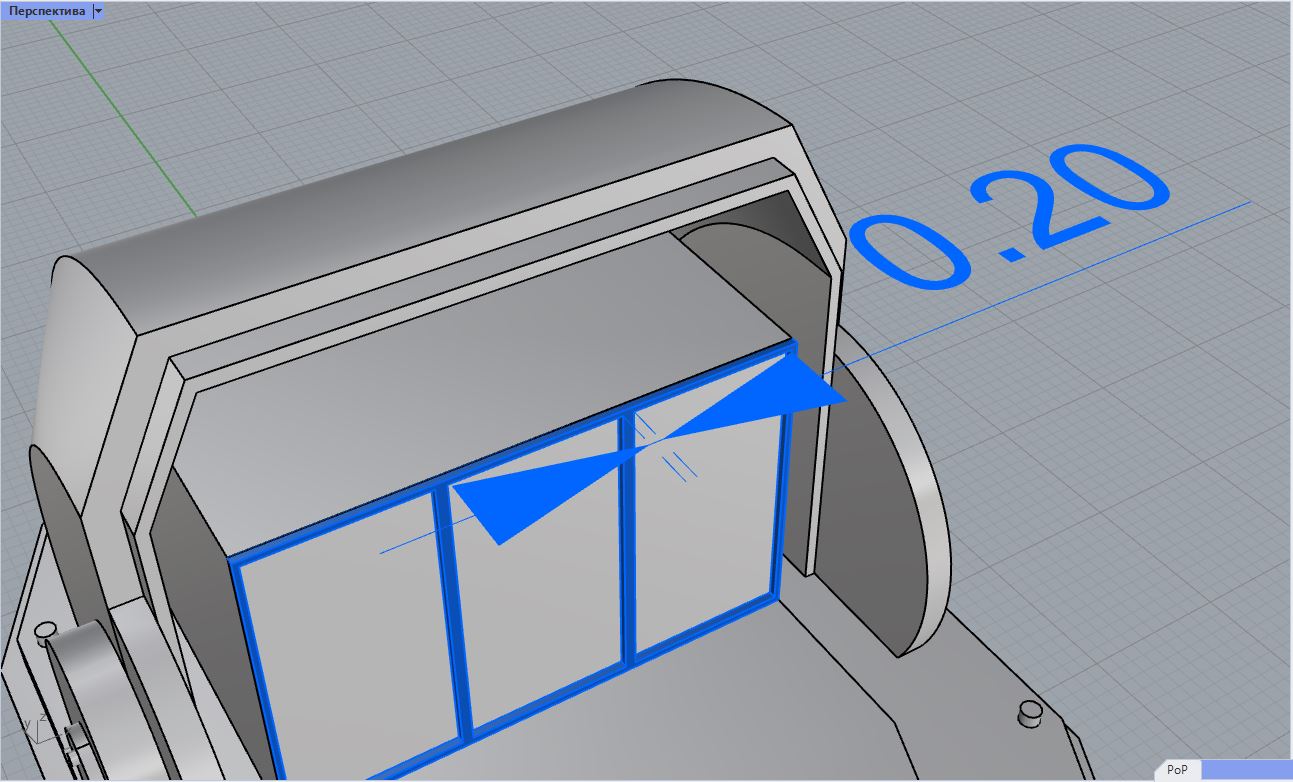

Маленькие отверстия по кругу 0.3 мм для имитации винтов .Они же были применены для точного центрирования между блинами..

https://forumupload.ru/uploads/0013/94/06/18/t767871.jpg
https://forumupload.ru/uploads/0013/94/06/18/t793466.jpg

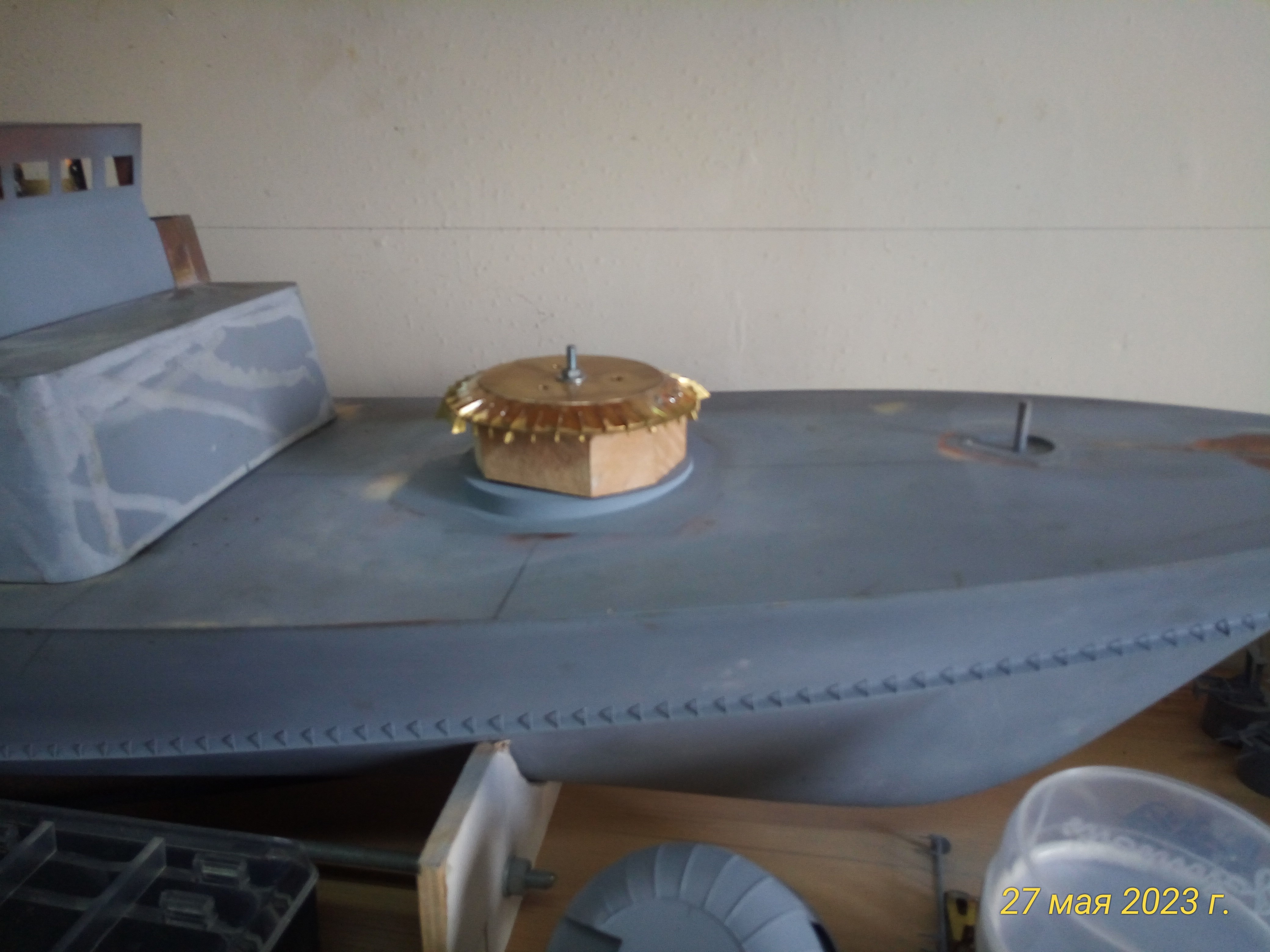

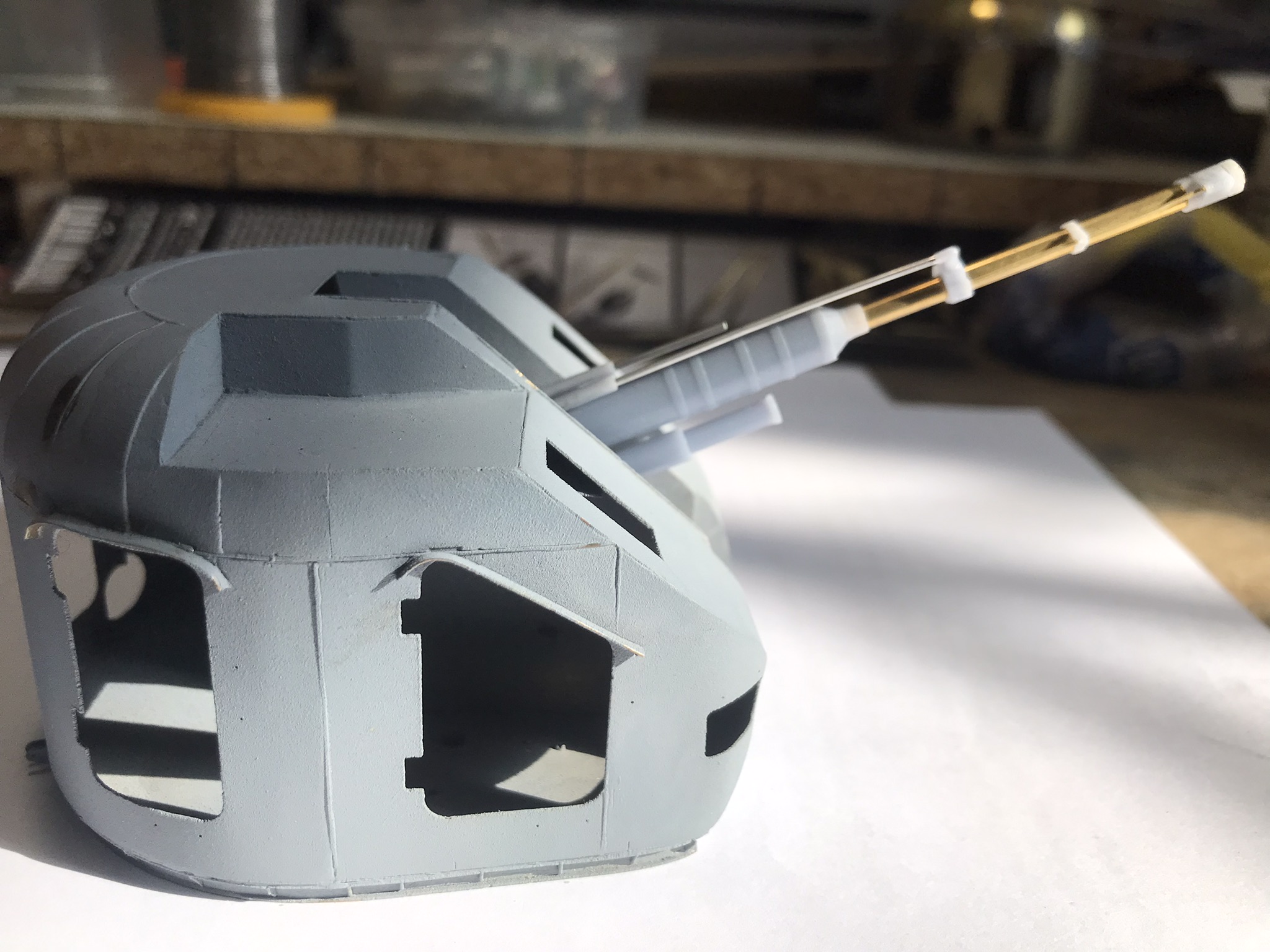

Примерка..

https://forumupload.ru/uploads/0013/94/06/18/t447827.jpg
https://forumupload.ru/uploads/0013/94/06/18/t267830.jpg

Продолжение следует!!!!

Отредактировано Samyn (20.12.23 22:50:11)

9

  • Автор: shhturman
  • Участник
  • shhturman
  • Откуда: Санкт-Петербург
  • Зарегистрирован: 02.02.14
  • Сообщений: 1073
  • Последний визит:
    Вчера 18:24:08

Сердито... :cool:

10

  • Автор: Старпом
  • Участник
  • Старпом
  • Откуда: Челябинск
  • Зарегистрирован: 27.03.20
  • Сообщений: 852
  • Последний визит:
    Вчера 04:28:15
Samyn написал(а):

Продолжение следует!!!!

  Ну, Ты силен  дружище. Классно получилось. :flag:

11

  • Автор: Samyn
  • Участник
  • Samyn
  • Откуда: М.О г Подольск микр. Львовский
  • Зарегистрирован: 16.02.16
  • Сообщений: 157
  • Последний визит:
    13.05.24 22:55:49

Продолжение.......

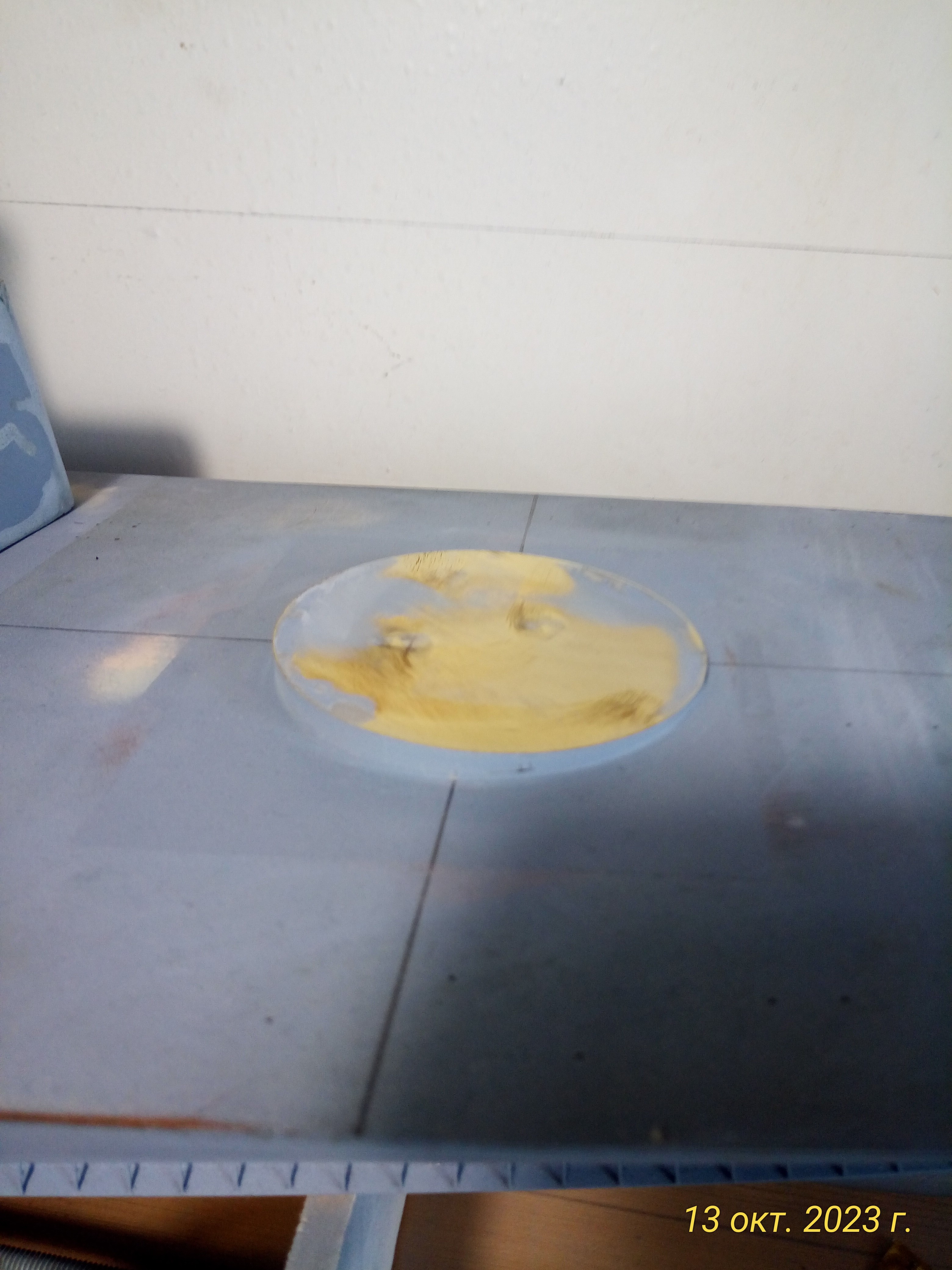

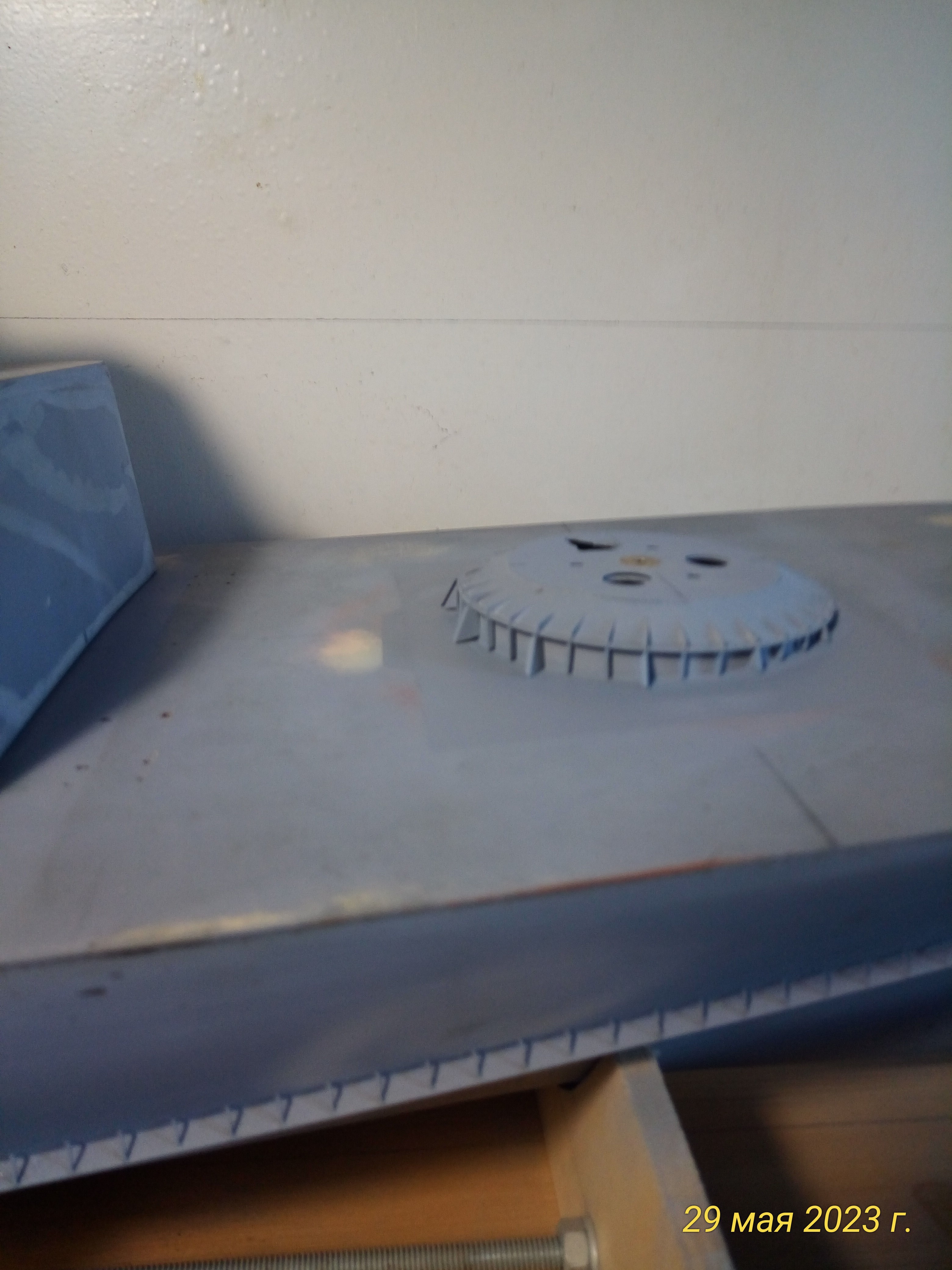

Чтобы не дырявить палубу решил основание под барбету сделать герметичной ,но не совсем !!!!! У подставки есть небольшое прямоугольное отверстия для слива воды .
Извините, фото плохое, отверстия с двух сторон над чертой!!!

https://forumupload.ru/uploads/0013/94/06/18/t106990.jpg

12

  • Автор: Samyn
  • Участник
  • Samyn
  • Откуда: М.О г Подольск микр. Львовский
  • Зарегистрирован: 16.02.16
  • Сообщений: 157
  • Последний визит:
    13.05.24 22:55:49

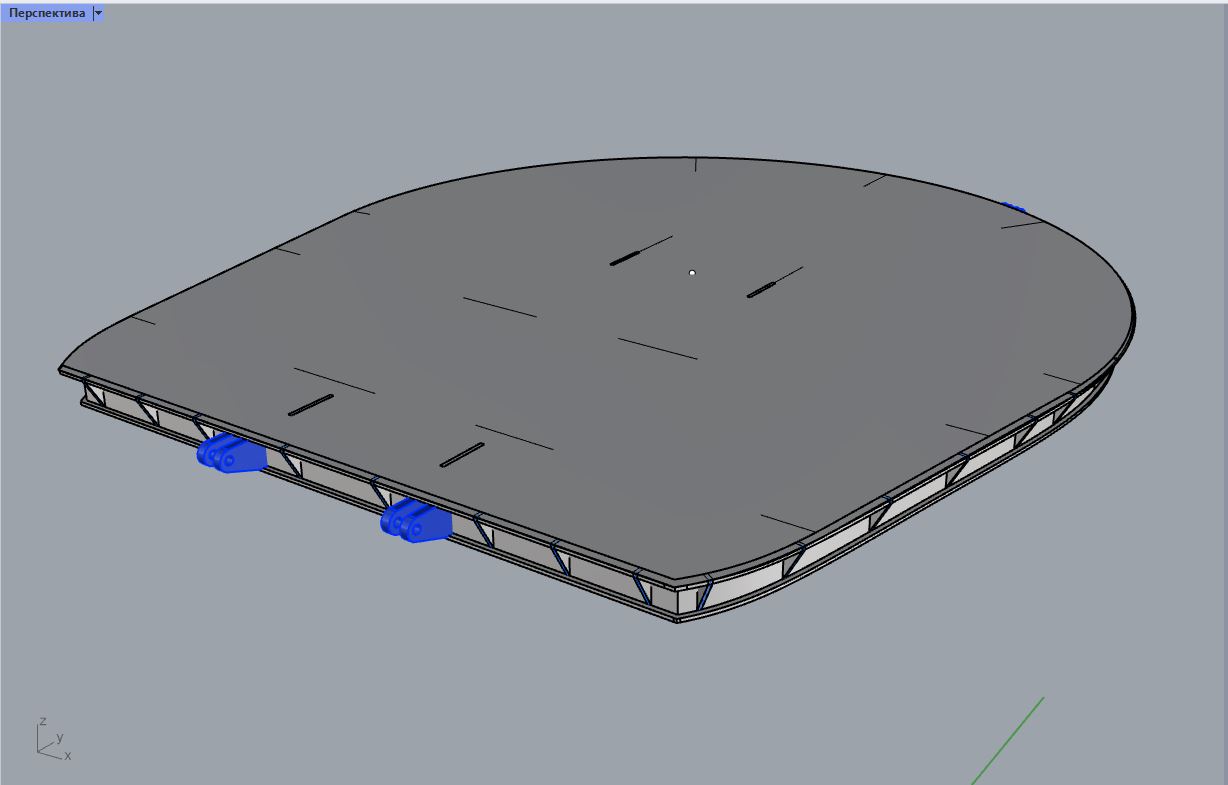

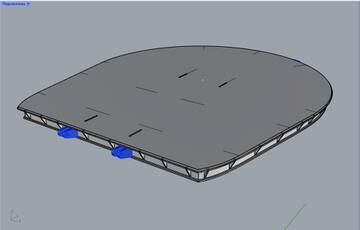

Продолжу..... Интересная деталюшка .Это основание корпуса.

https://forumupload.ru/uploads/0013/94/06/18/t515592.jpg

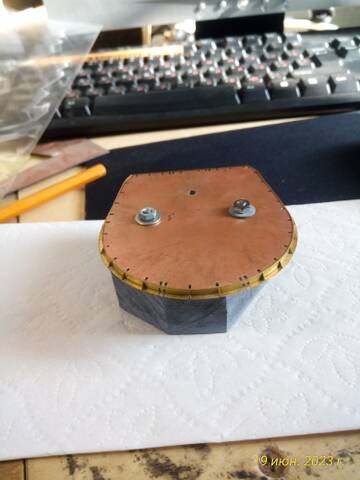

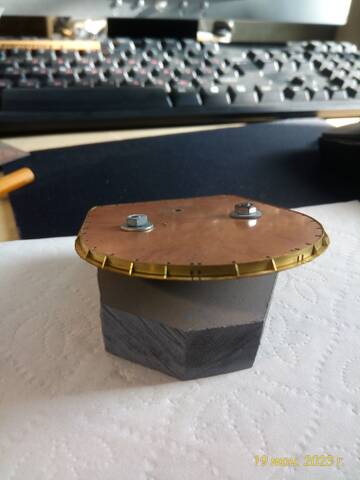

Теперь в металле. не паяная,внутри вставка из текстолита чтобы в дальнейшем верх и дно не проминалось.

https://forumupload.ru/uploads/0013/94/06/18/t992755.jpg
Это пока некомплект . Пропаивать буду сверху и снизу площадки .

https://forumupload.ru/uploads/0013/94/06/18/t795353.jpg

13

  • Автор: Samyn
  • Участник
  • Samyn
  • Откуда: М.О г Подольск микр. Львовский
  • Зарегистрирован: 16.02.16
  • Сообщений: 157
  • Последний визит:
    13.05.24 22:55:49

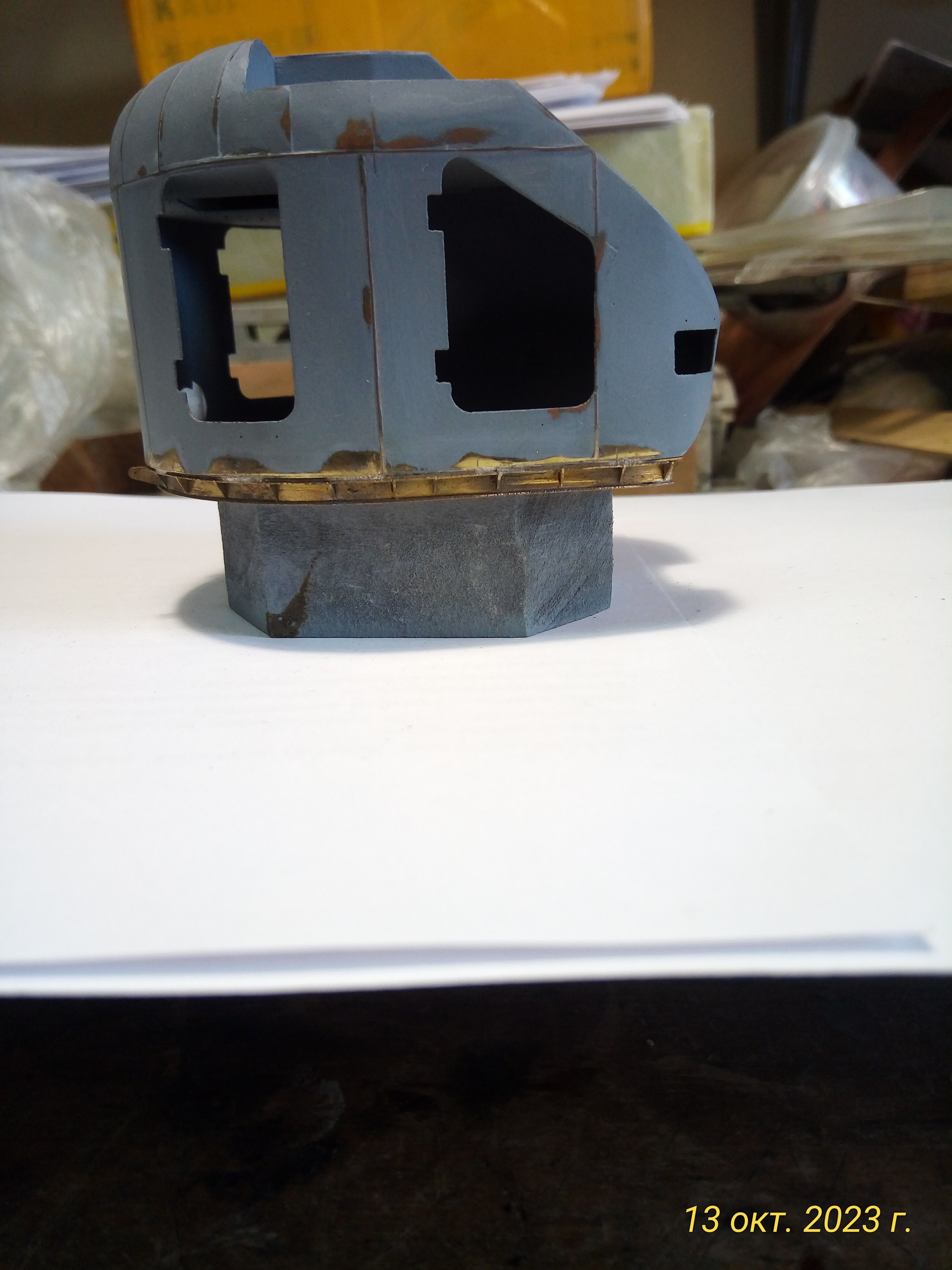

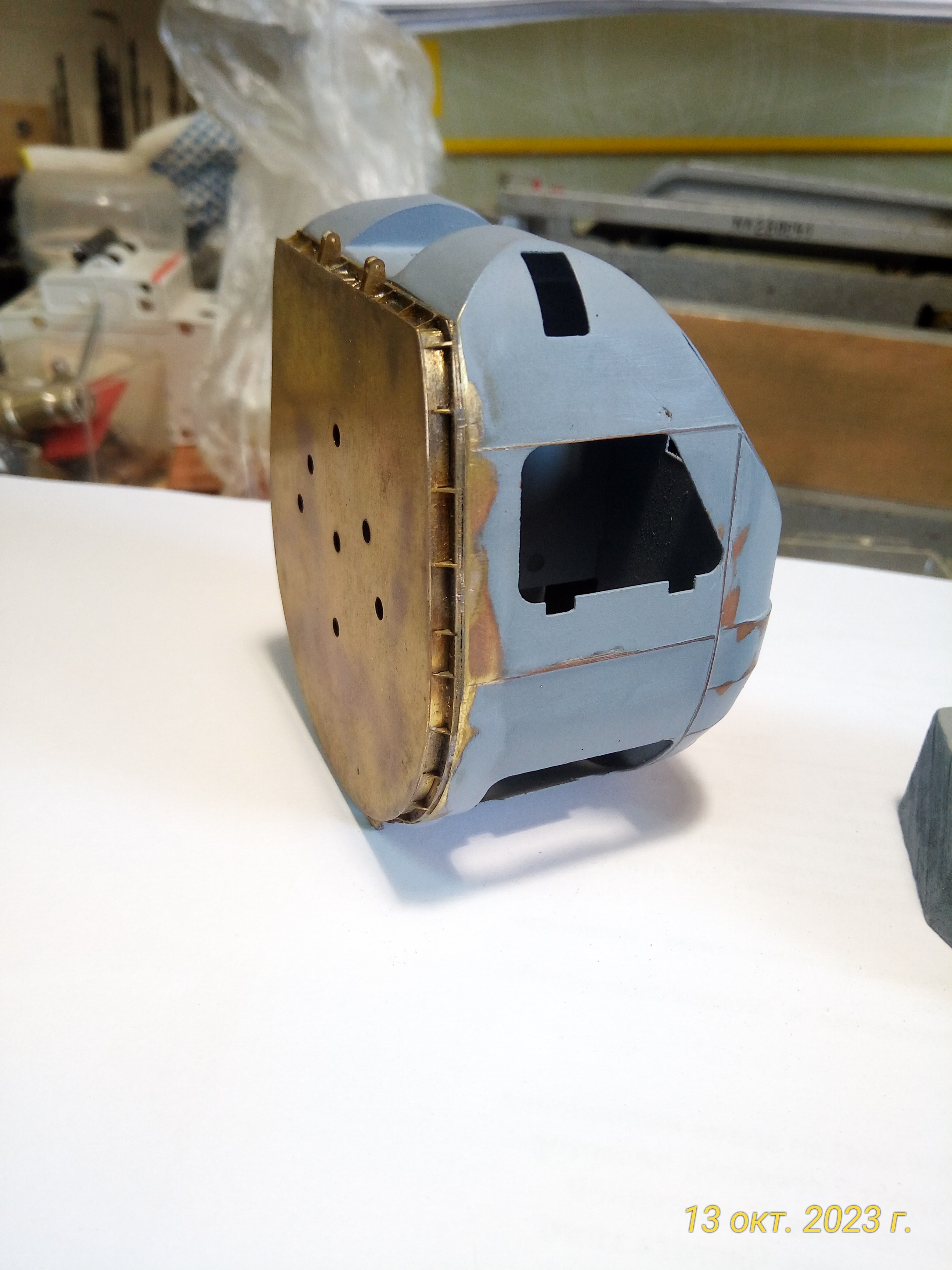

Вот эта же деталь,но уже на своем месте.

https://forumupload.ru/uploads/0013/94/06/18/t752335.jpg
https://forumupload.ru/uploads/0013/94/06/18/t752335.jpg
https://forumupload.ru/uploads/0013/94/06/18/t354387.jpg

14

  • Автор: Samyn
  • Участник
  • Samyn
  • Откуда: М.О г Подольск микр. Львовский
  • Зарегистрирован: 16.02.16
  • Сообщений: 157
  • Последний визит:
    13.05.24 22:55:49

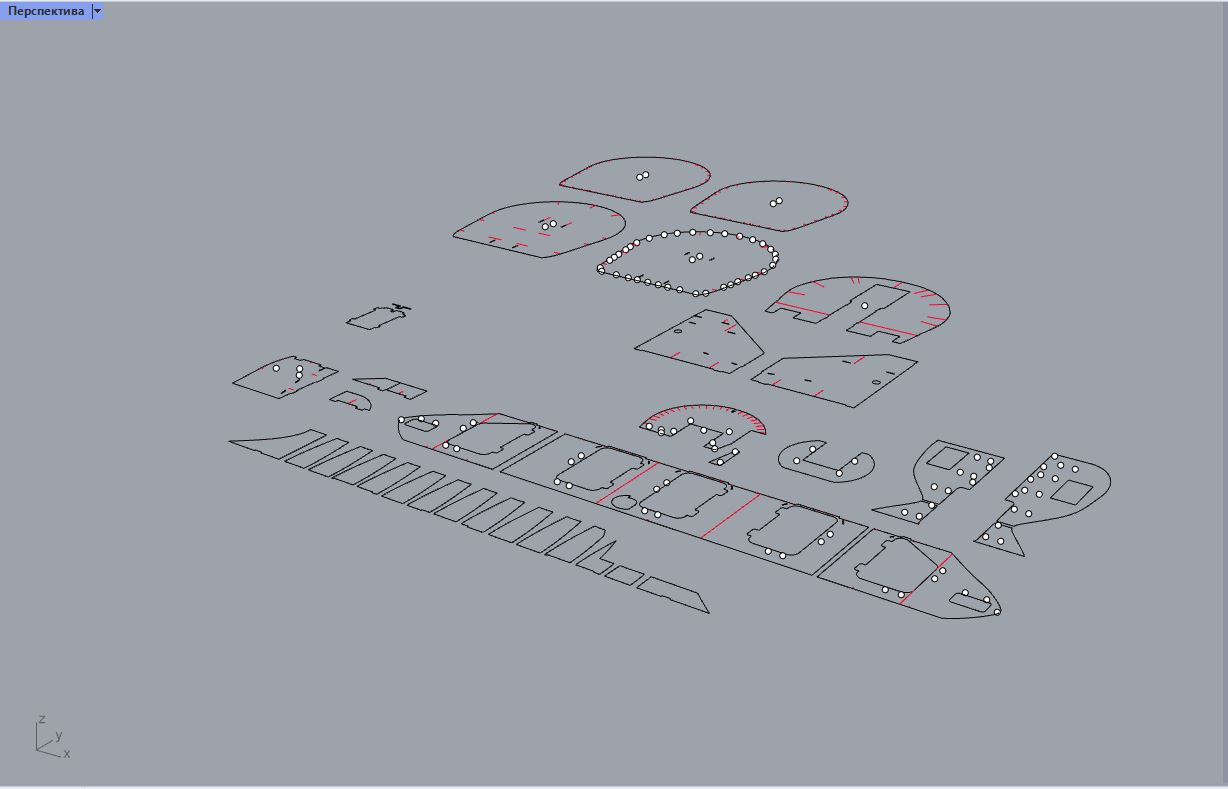

Развертки для корпуса.

https://forumupload.ru/uploads/0013/94/06/18/t328950.jpg

15

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34

Очень скрупулезный подход !  :cool:

16

  • Автор: Samyn
  • Участник
  • Samyn
  • Откуда: М.О г Подольск микр. Львовский
  • Зарегистрирован: 16.02.16
  • Сообщений: 157
  • Последний визит:
    13.05.24 22:55:49

Работа над ошибками... Основной корпус.
Почему я забраковал первый вариант?
Начал спаивать крышу и основание размеры начали убегать.
Лепестки хаотично сближались в одну точку.
Я применил способ "маркера" для лепестков их было 3.

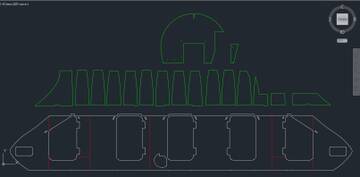

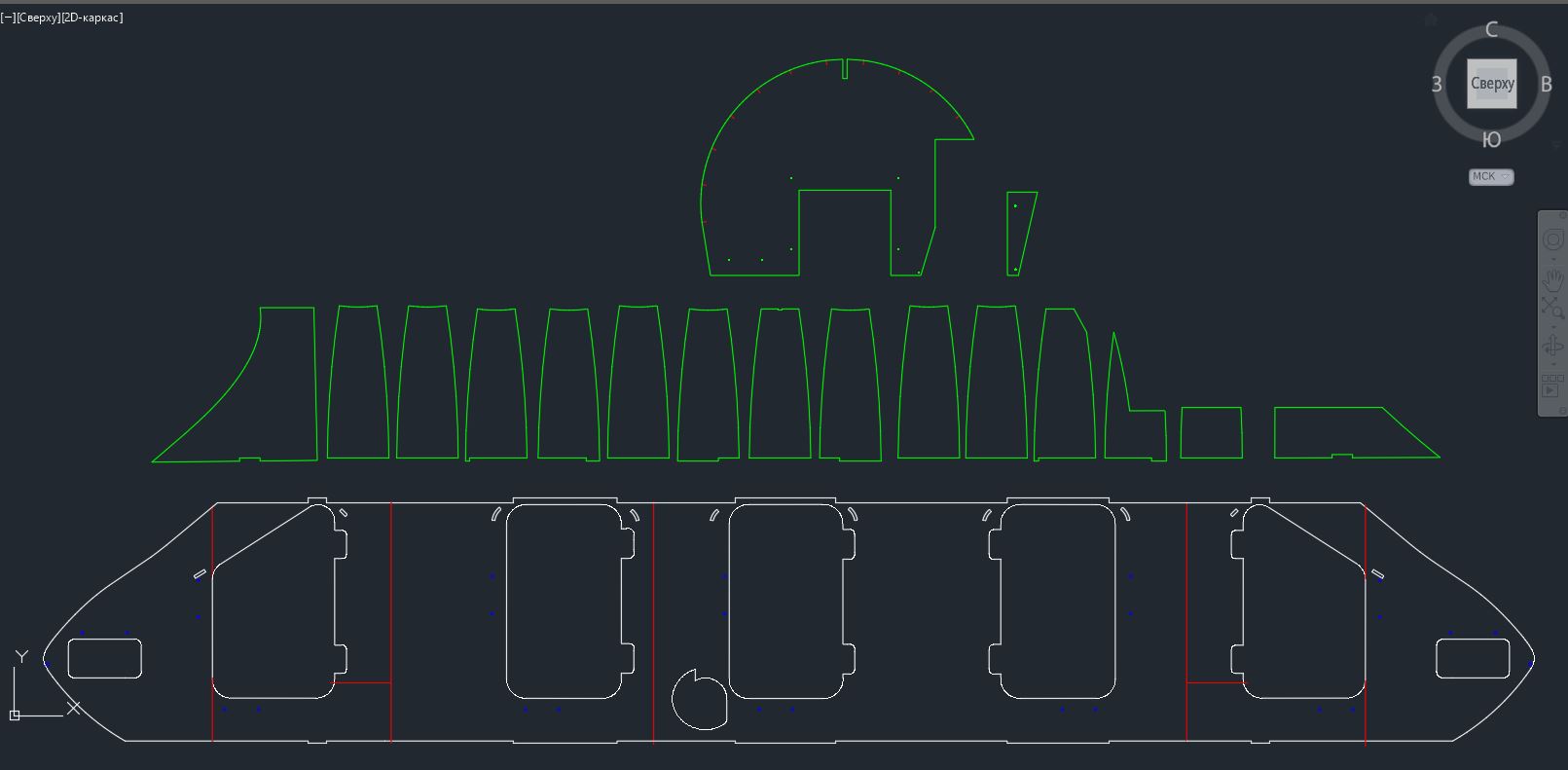

Развертка из первого варианта

https://forumupload.ru/uploads/0013/94/06/18/t178023.jpg

Второй вариант и окончательный......

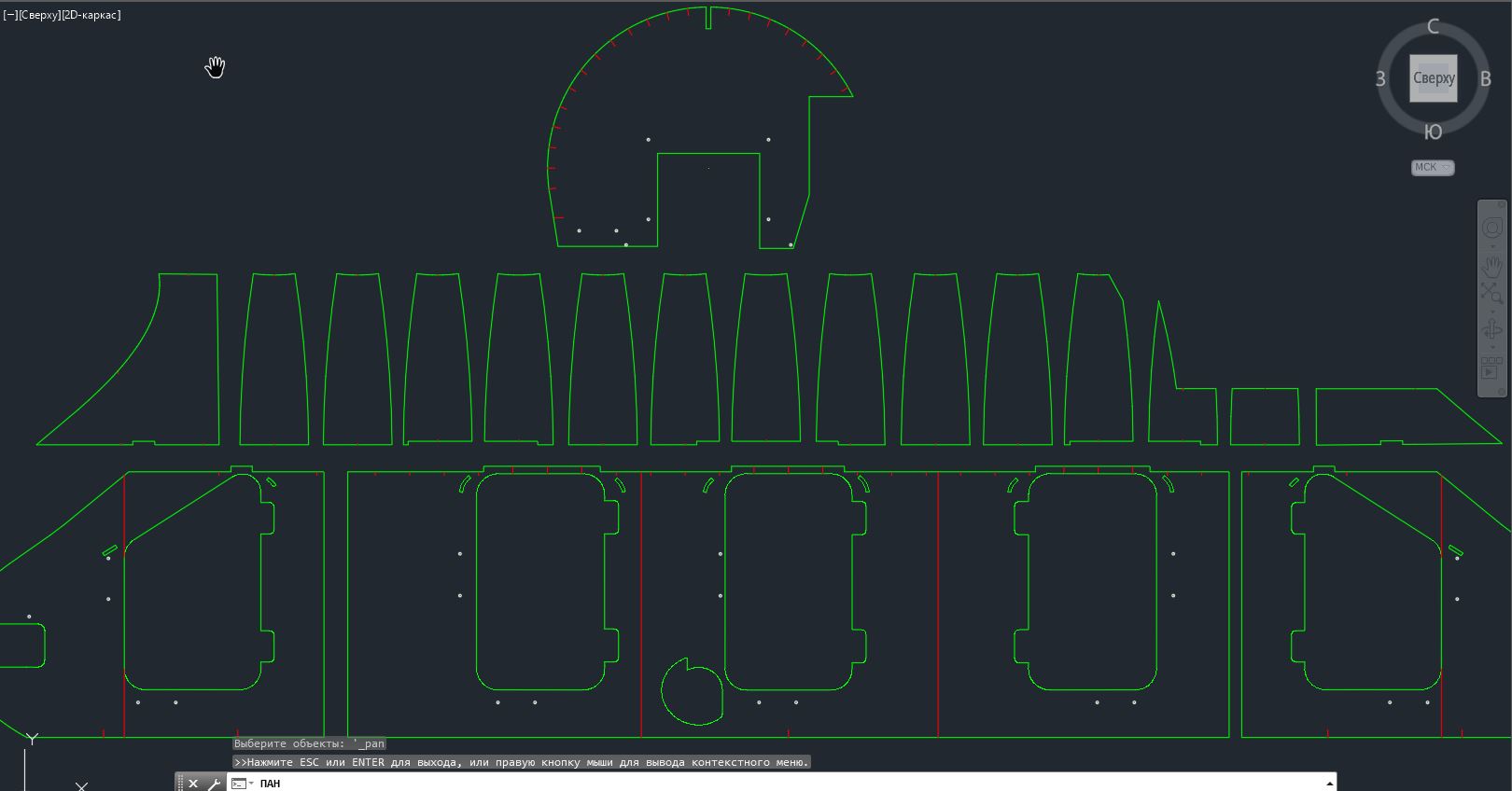

https://forumupload.ru/uploads/0013/94/06/18/t57330.jpg

Красные линии это гравировка, глубина примерно 0.08мм .
Вот по ним у меня сложился пазл как положено.

17

  • Автор: Samyn
  • Участник
  • Samyn
  • Откуда: М.О г Подольск микр. Львовский
  • Зарегистрирован: 16.02.16
  • Сообщений: 157
  • Последний визит:
    13.05.24 22:55:49

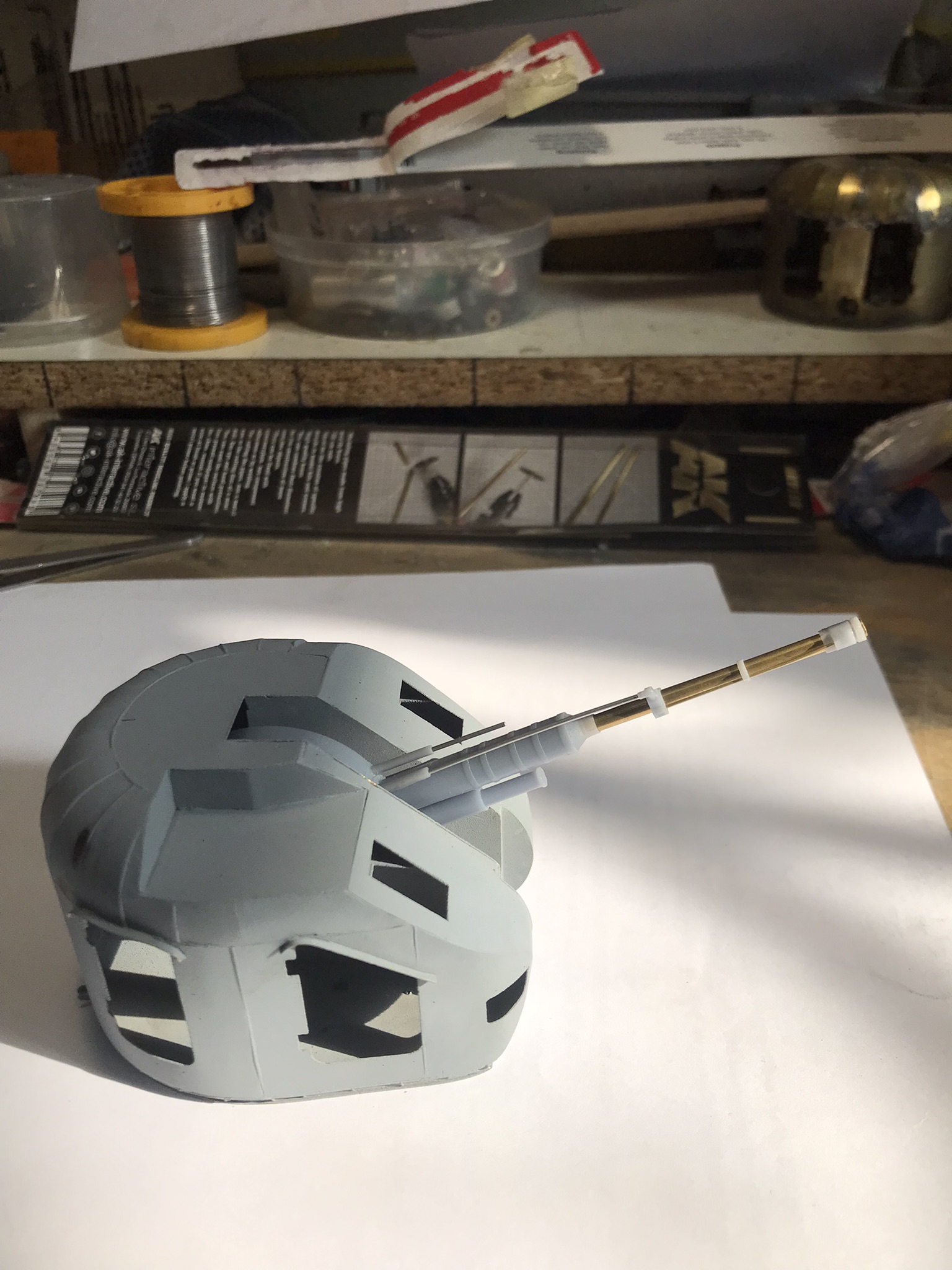

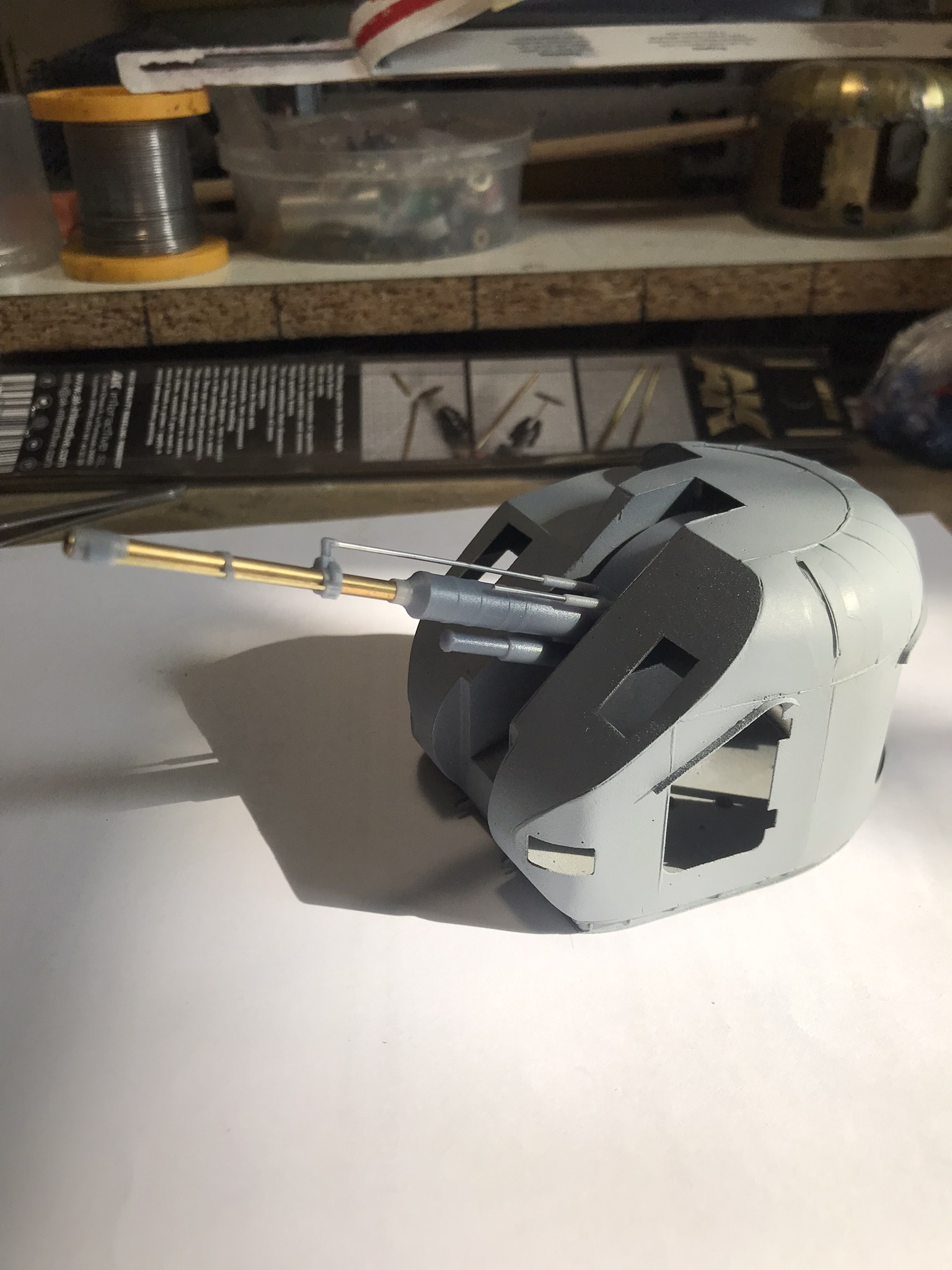

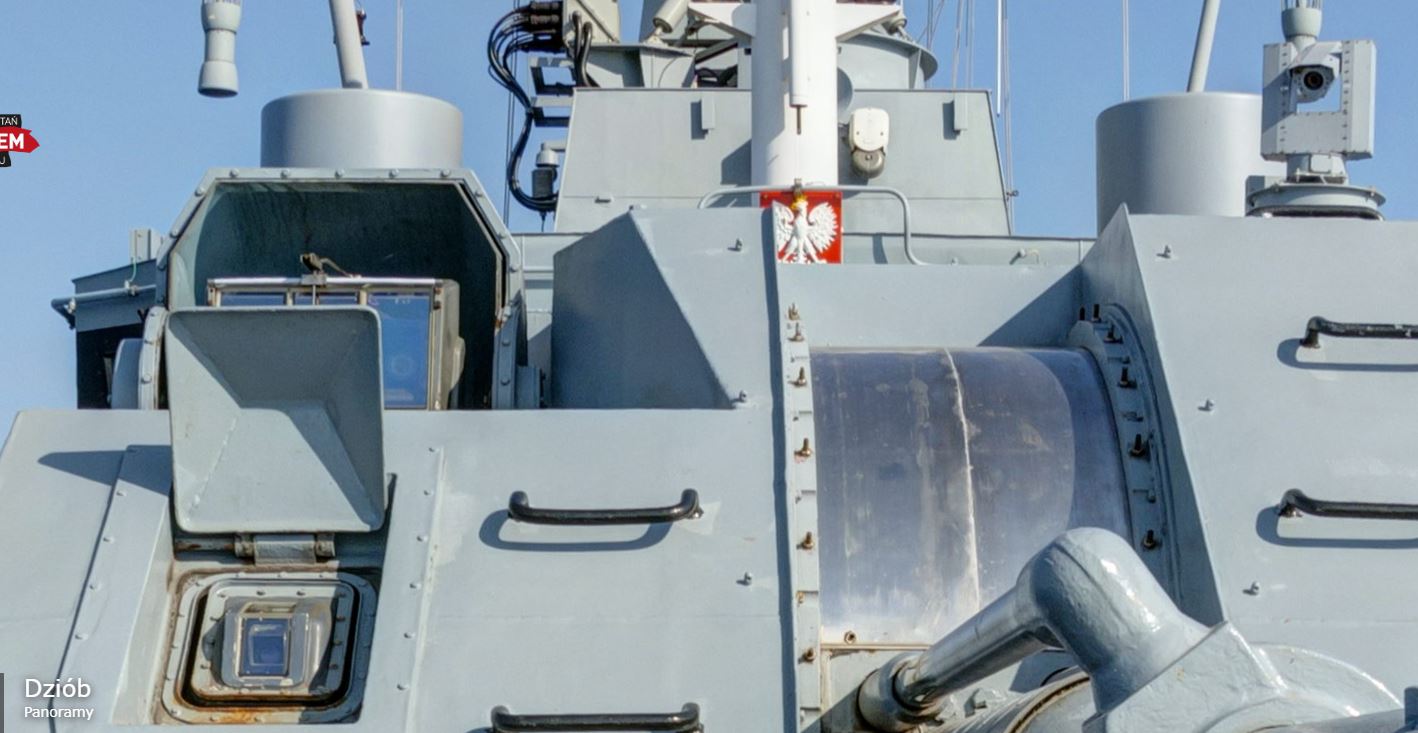

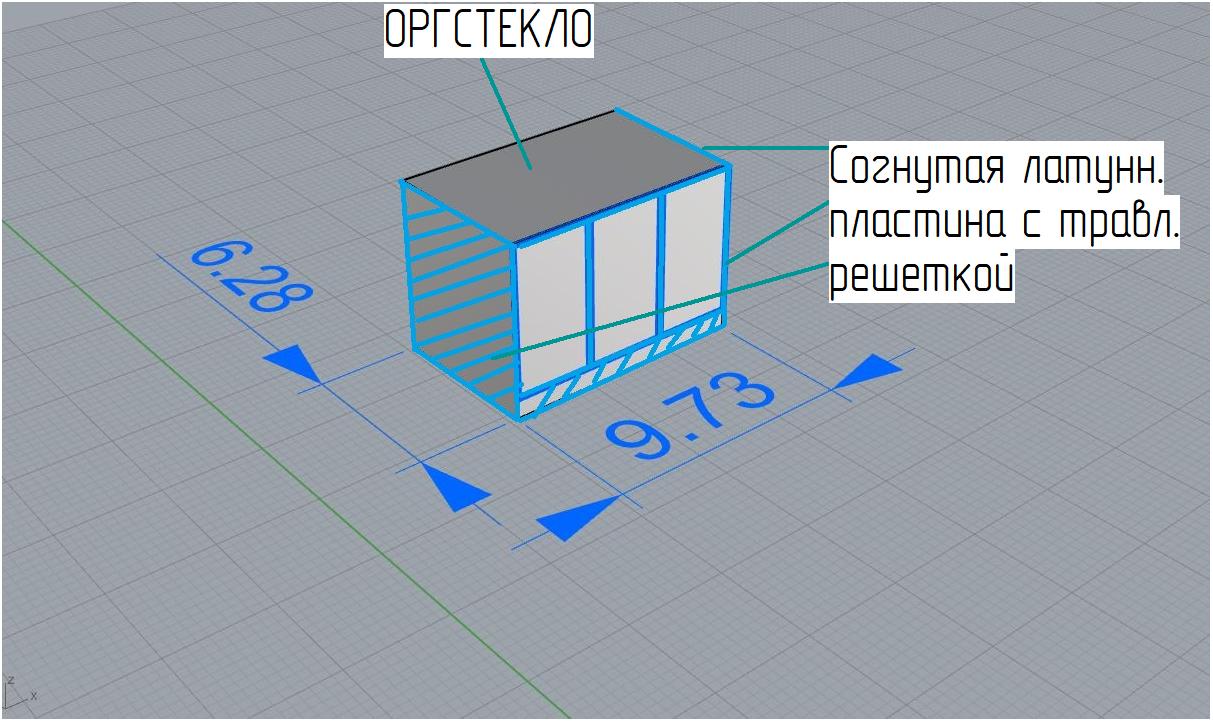

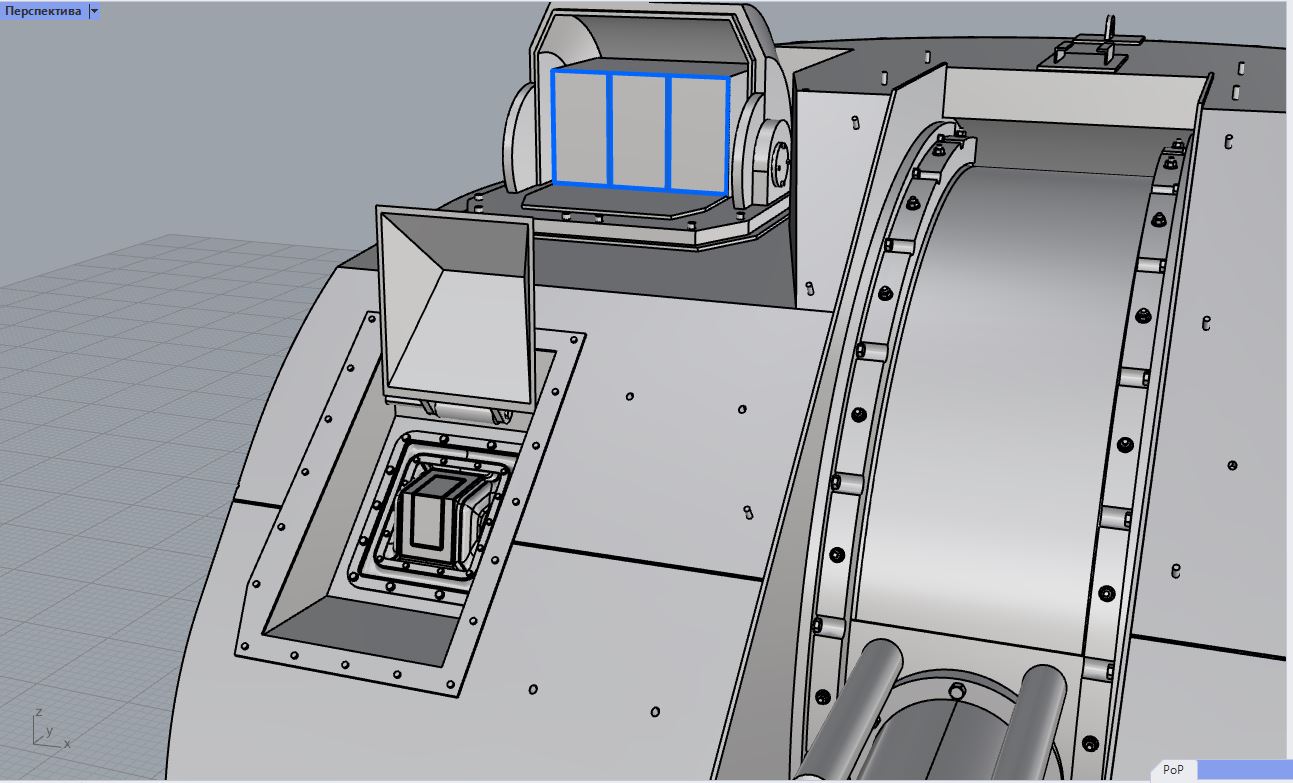

В данный момент дорабатываю и исправляю неточности и  косяки "Наката". Хотелось бы придерживаться оригинала "фотографии"

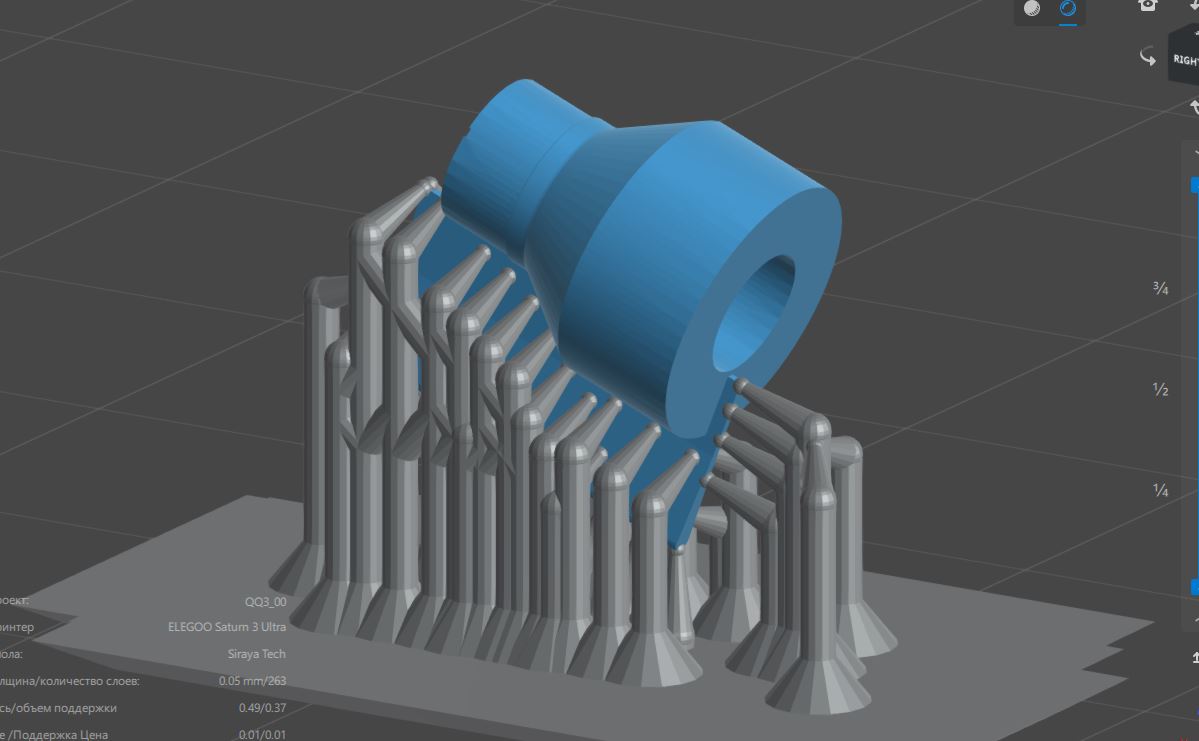

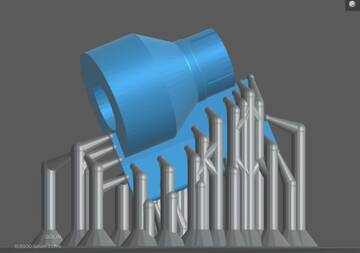

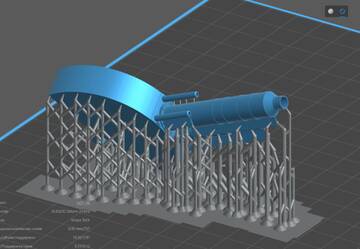

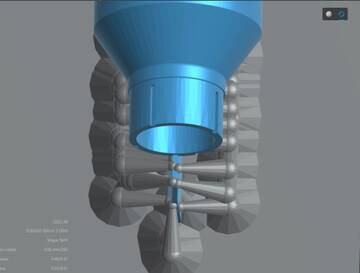

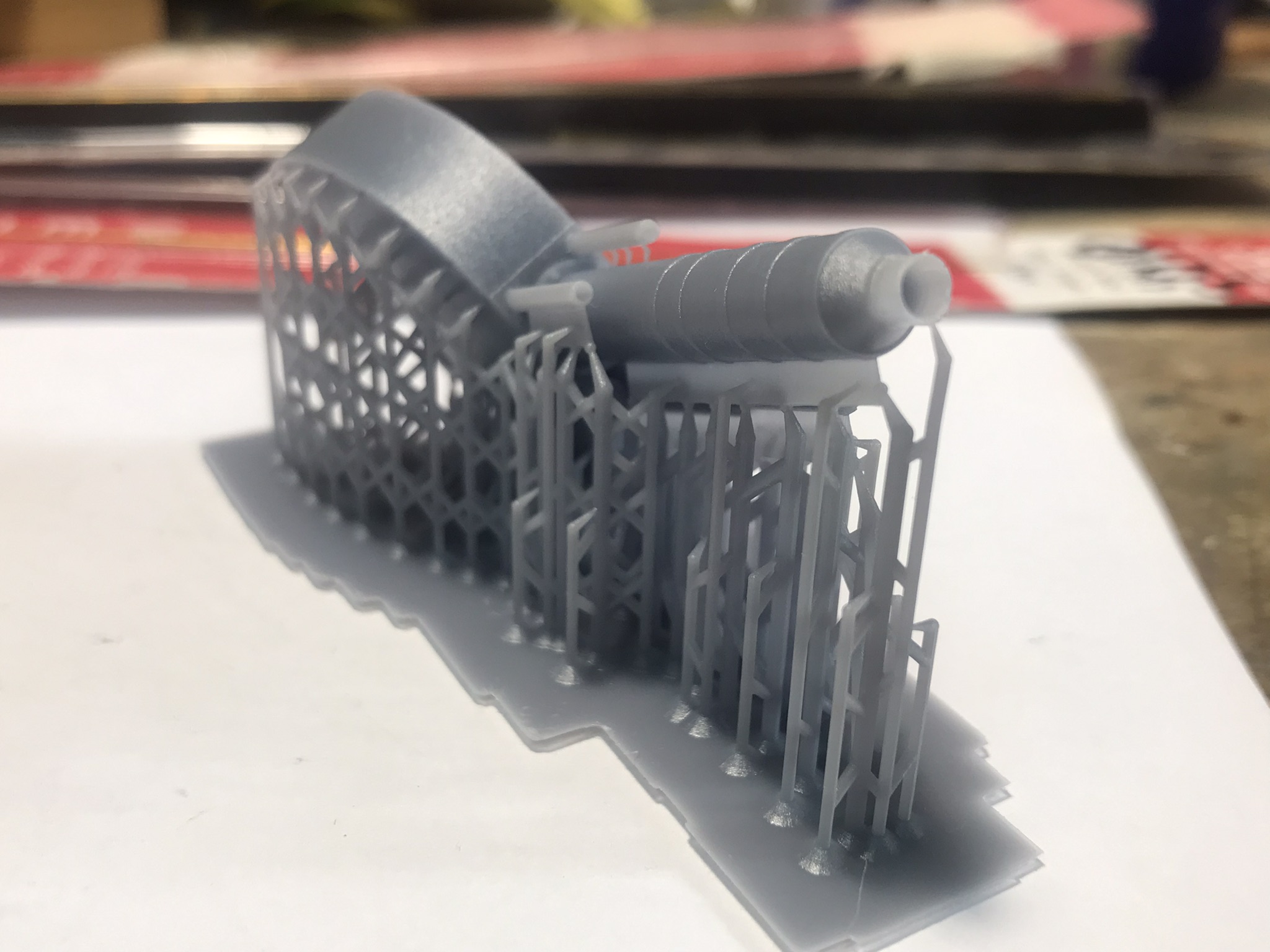

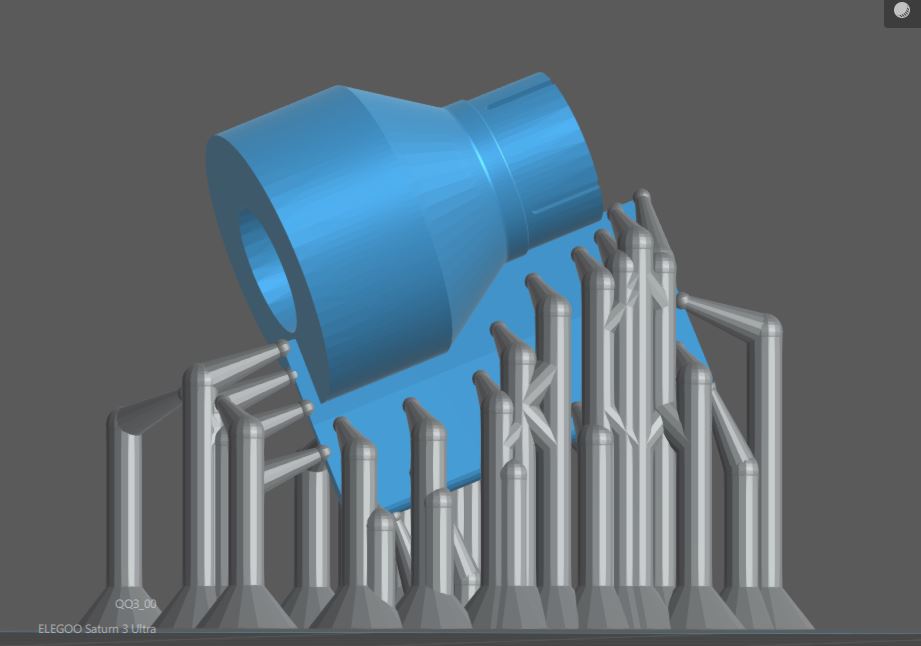

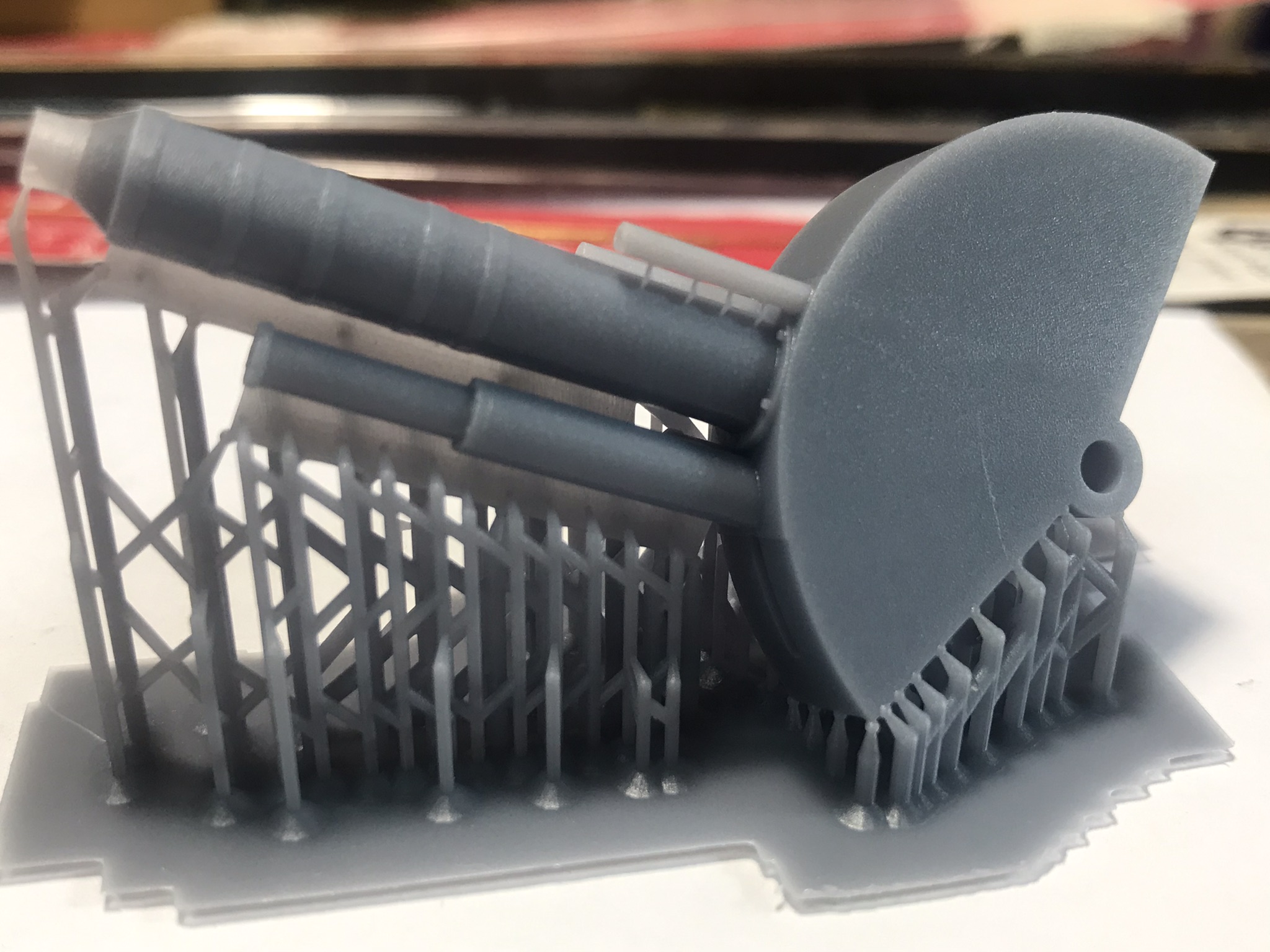

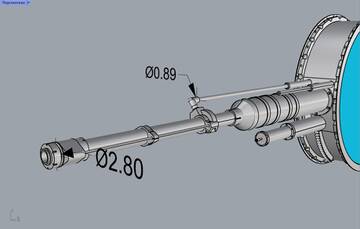

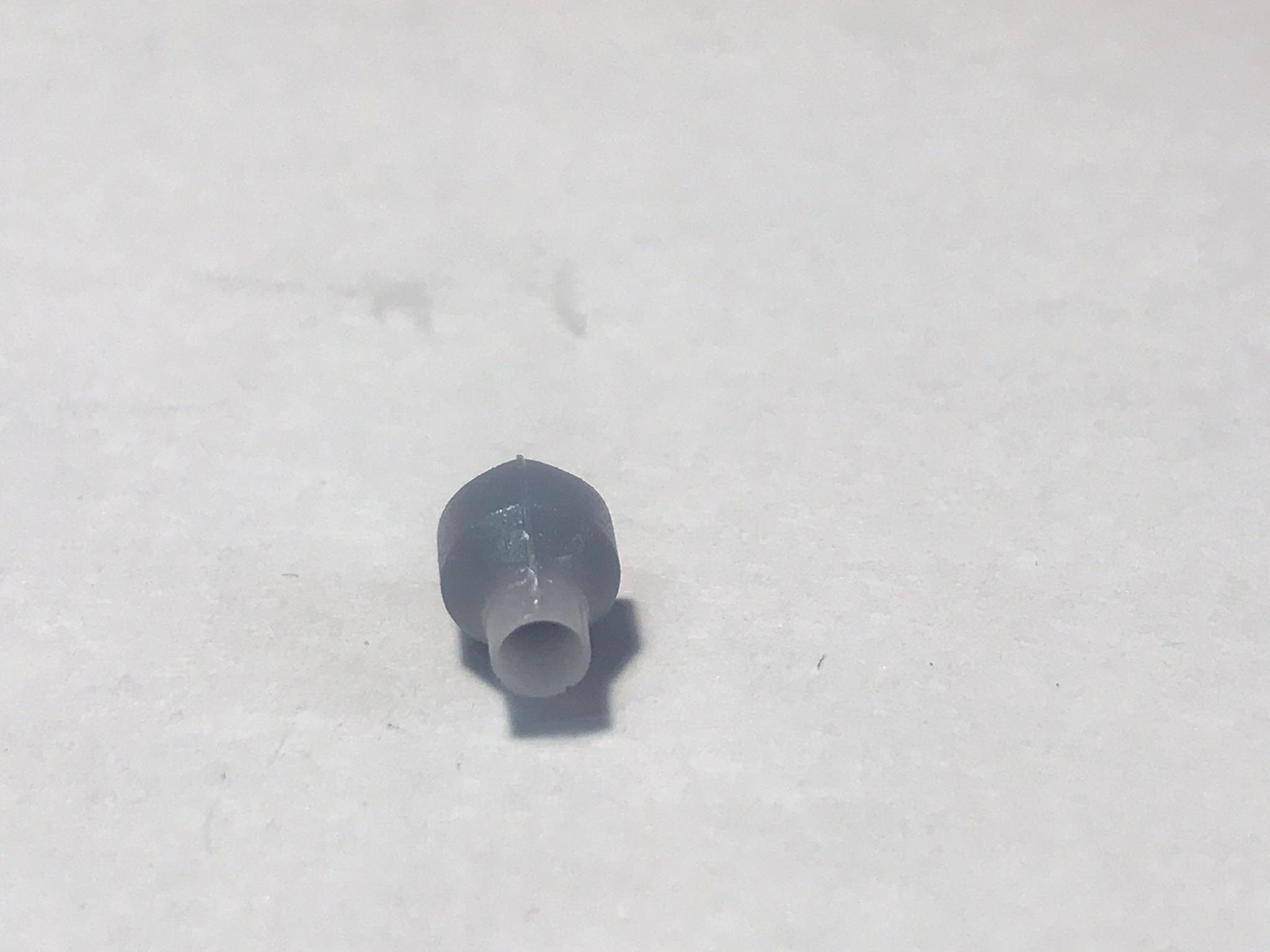

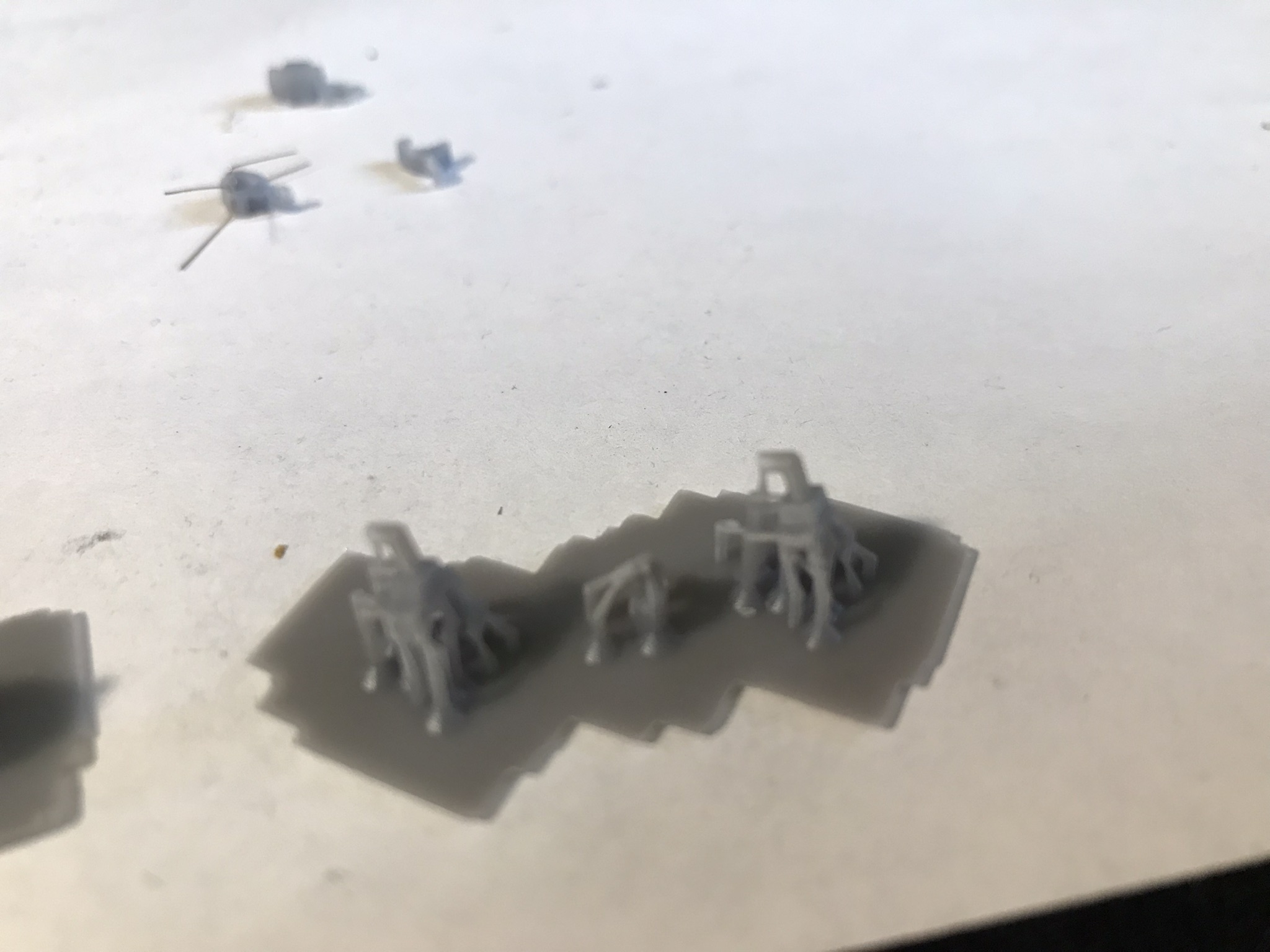

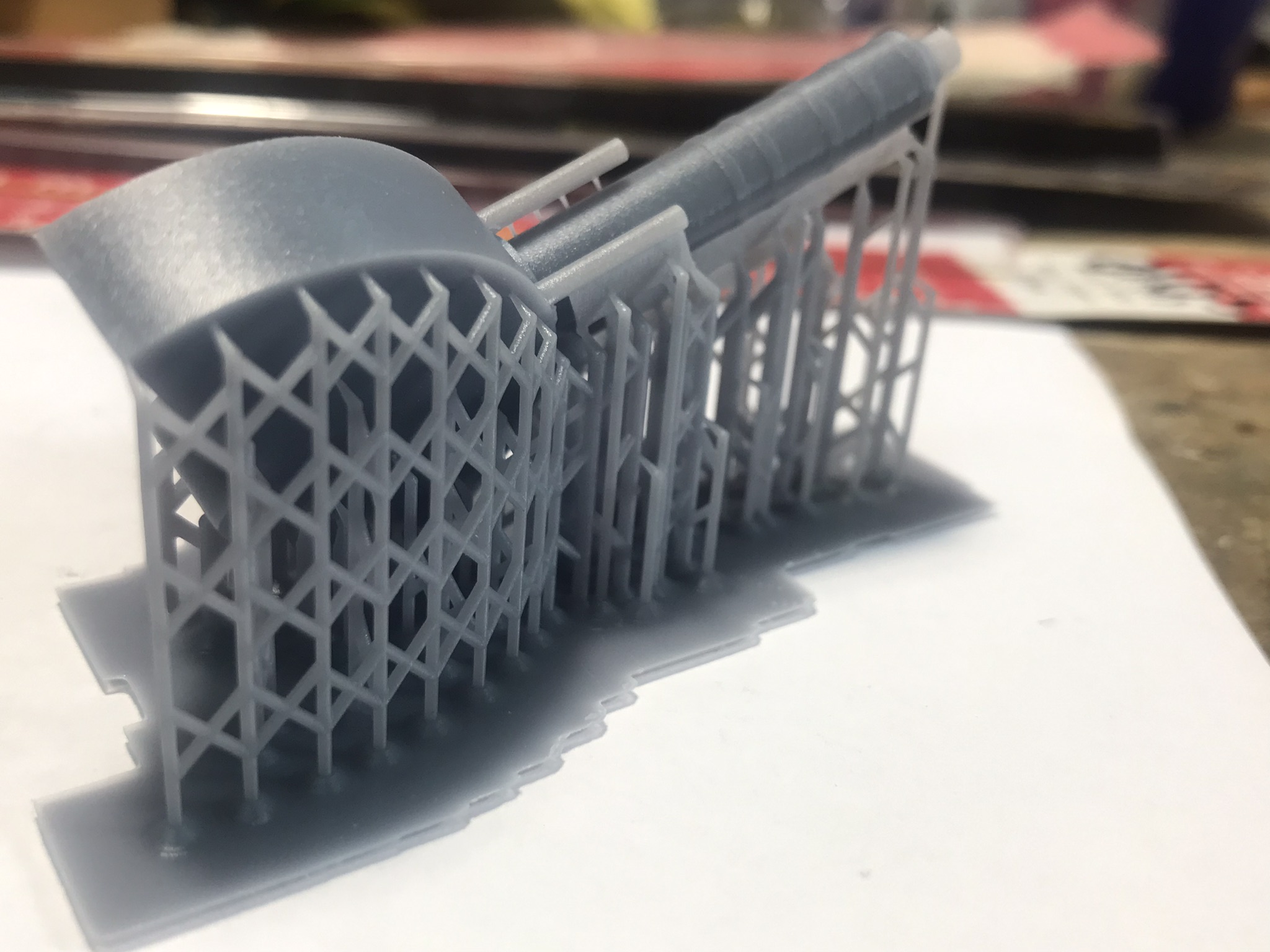

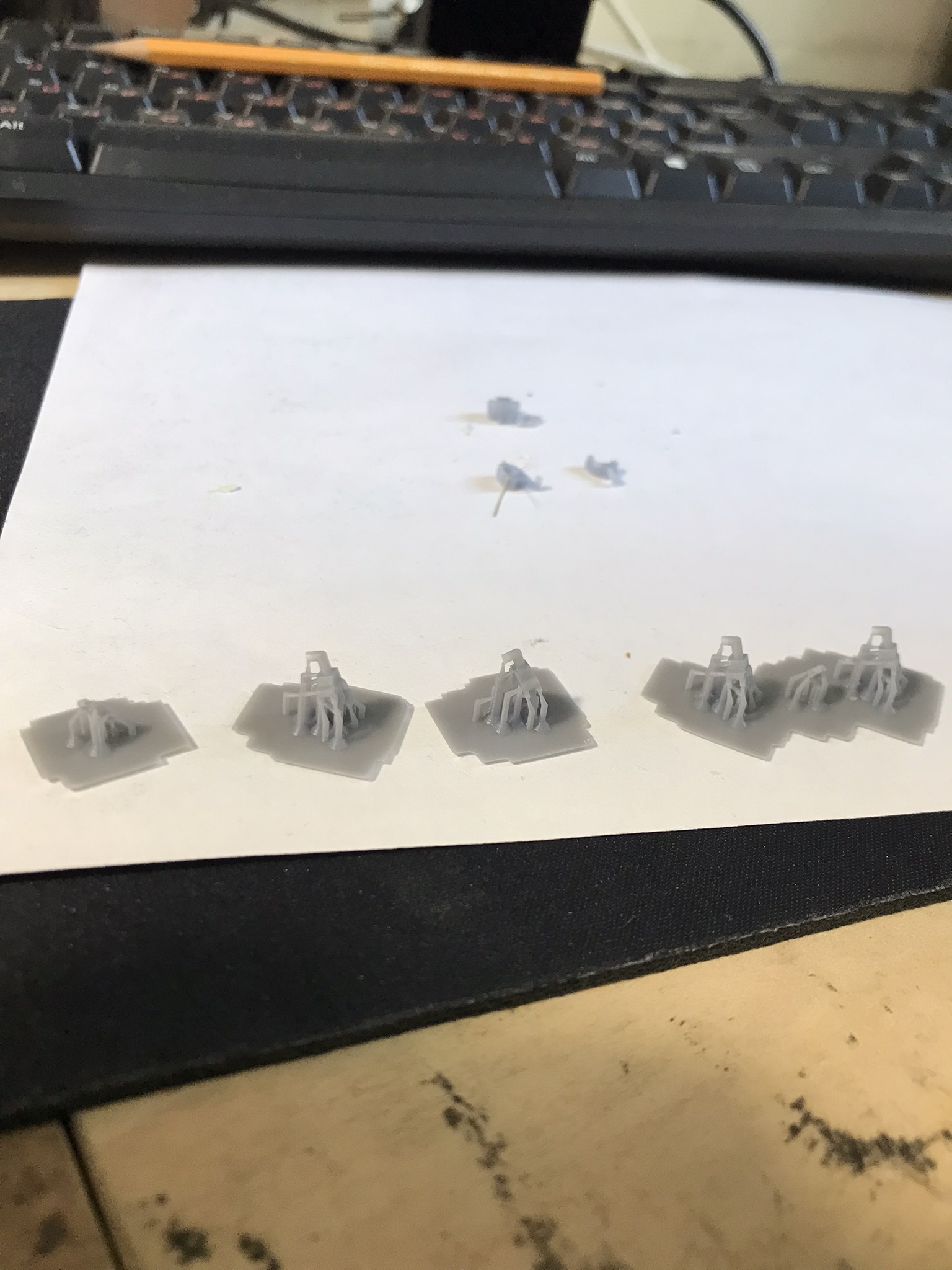

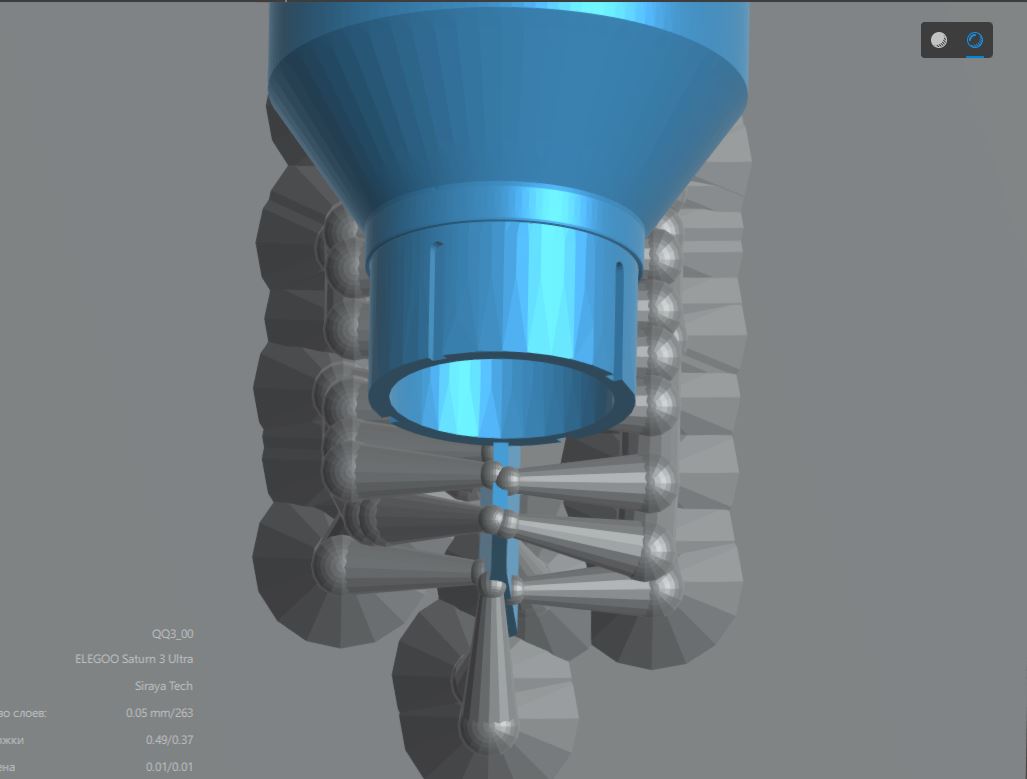

Все такое маленькое что придется применять фотополимер.

https://forumupload.ru/uploads/0013/94/06/18/t717572.jpg

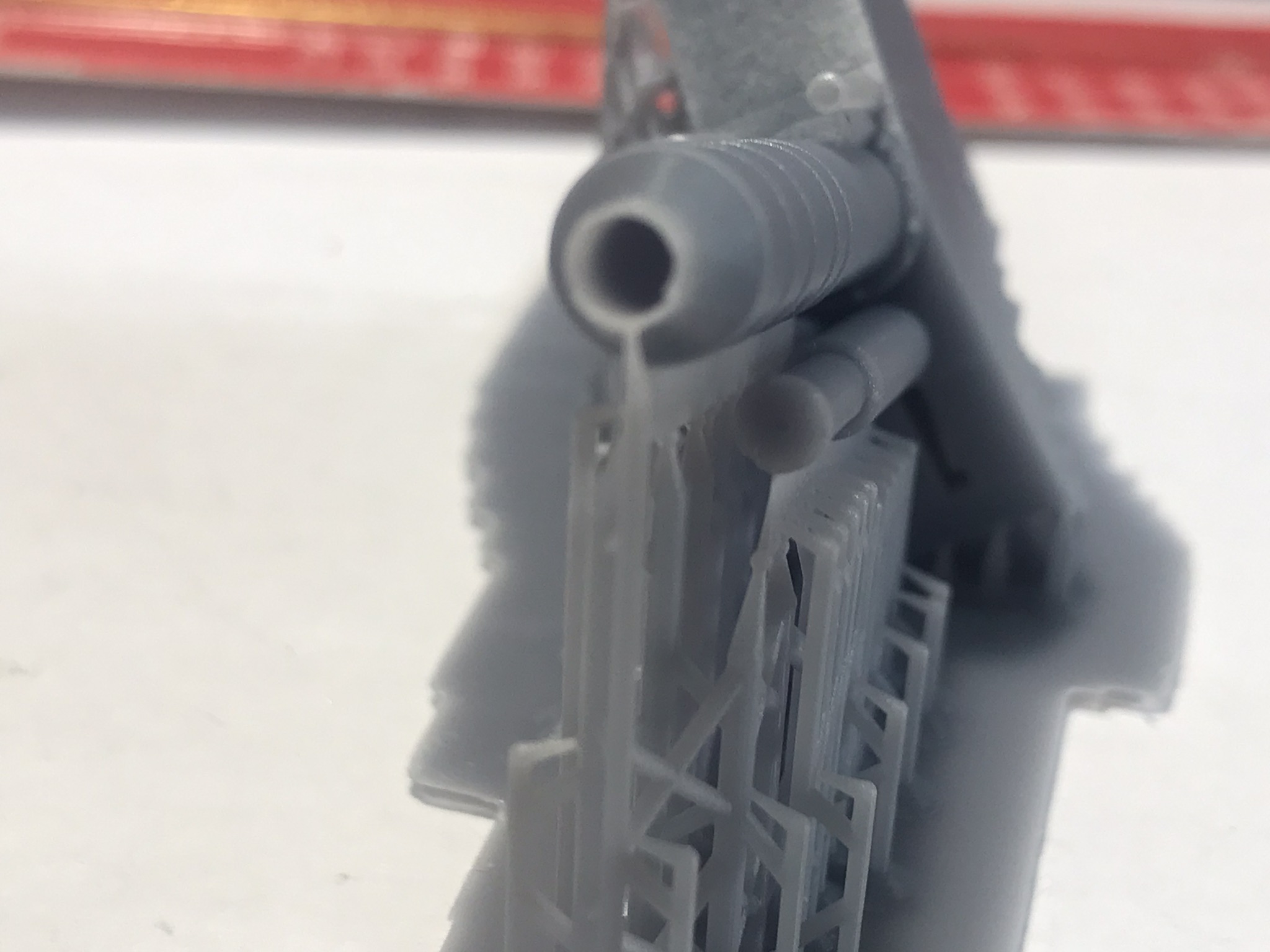

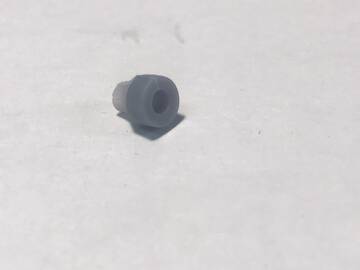

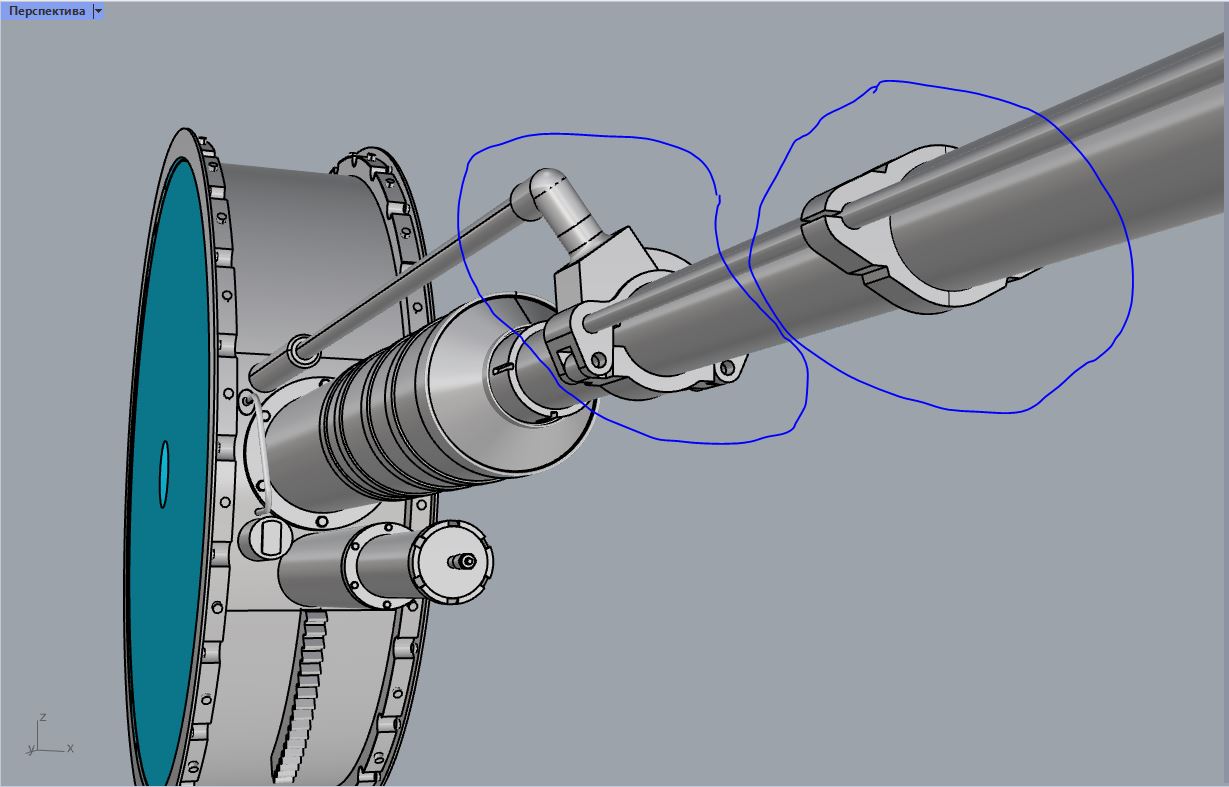

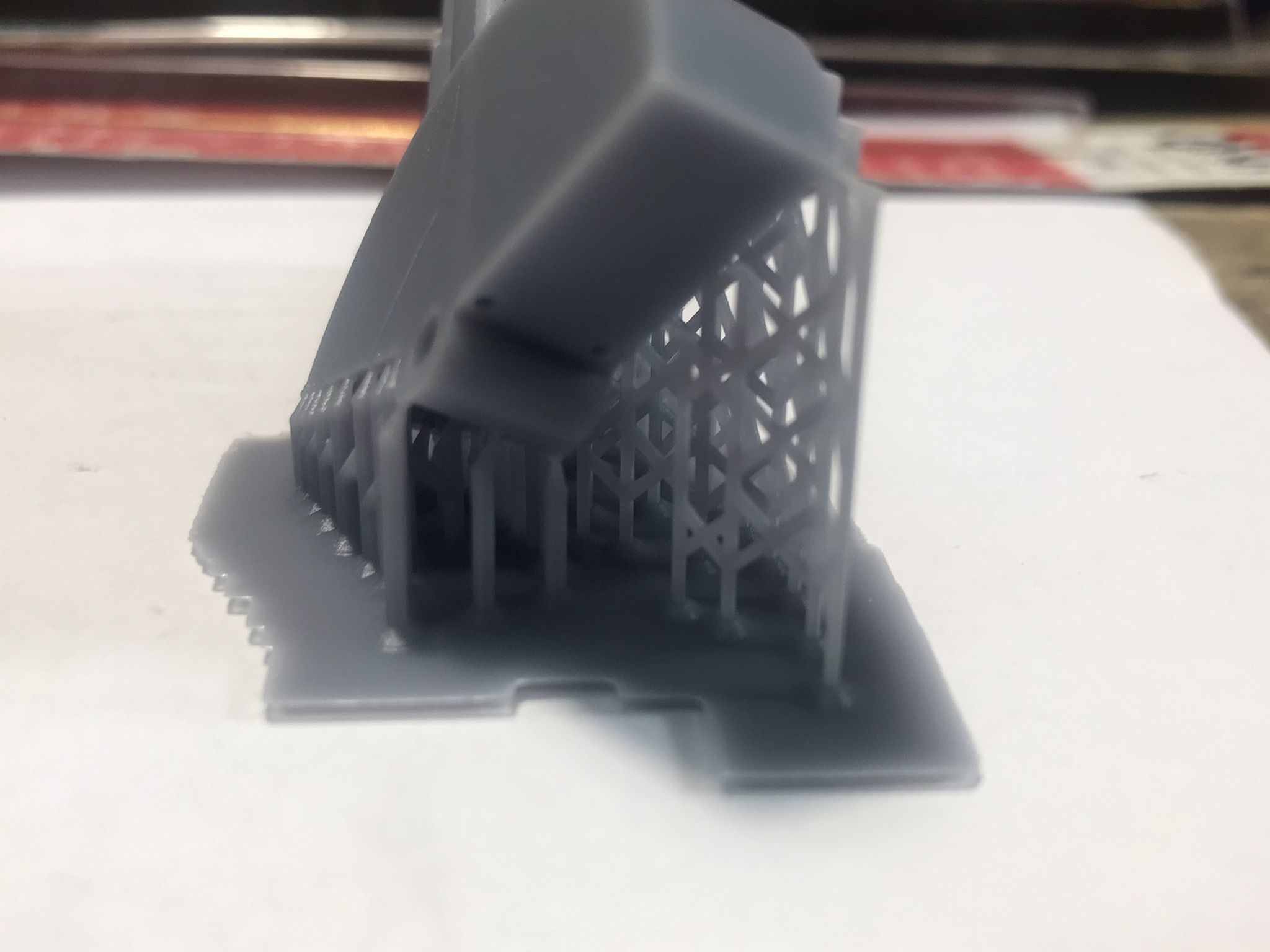

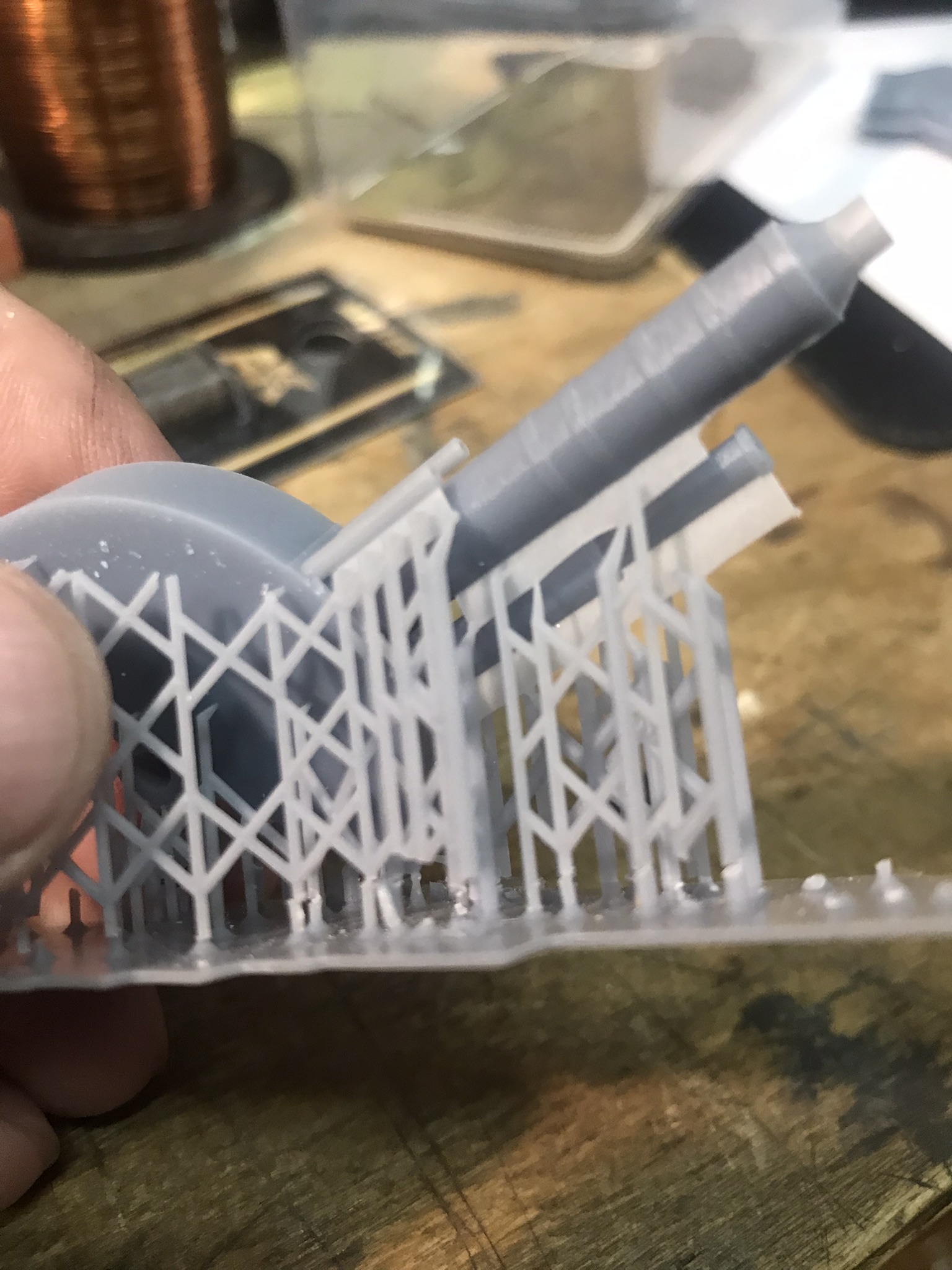

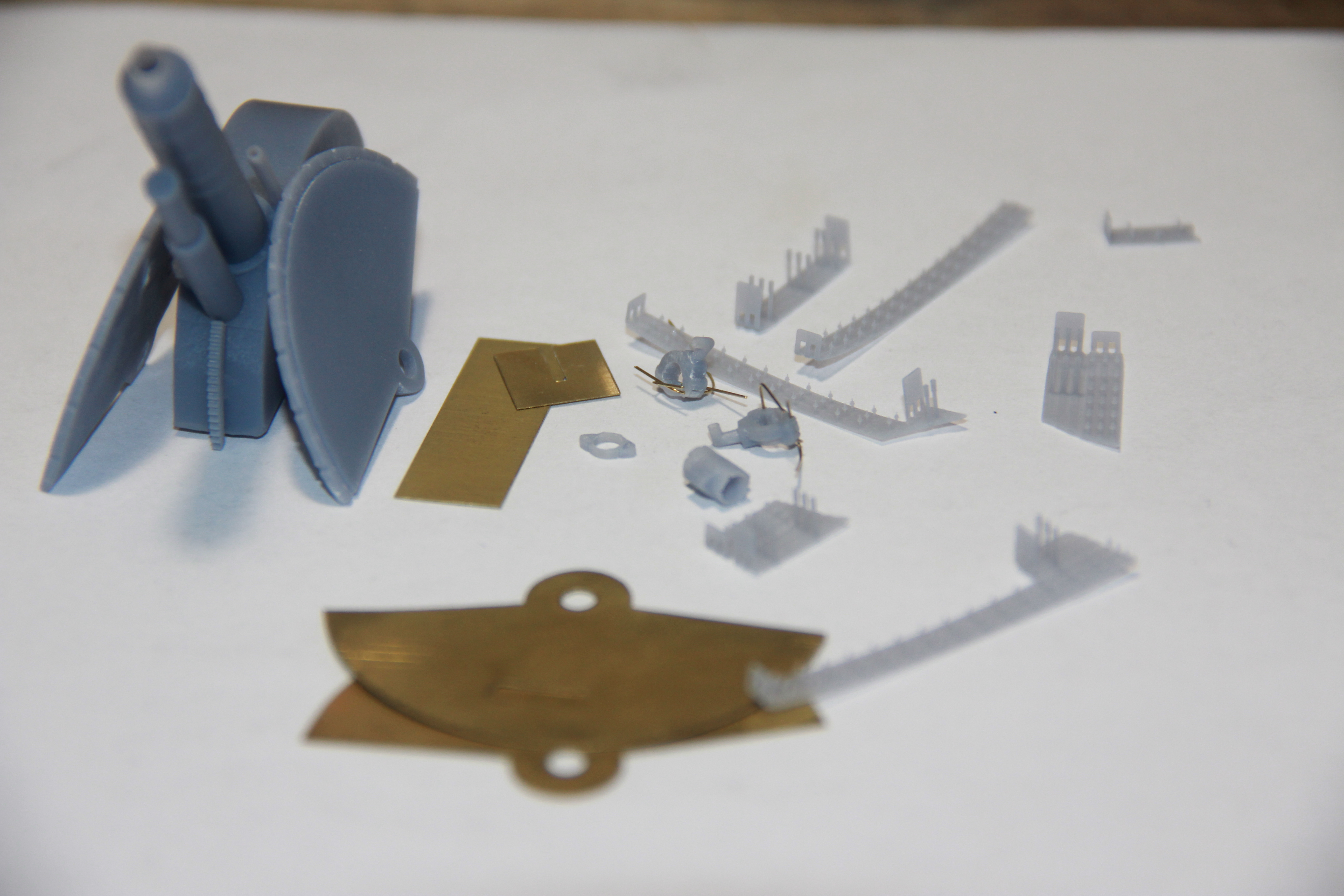

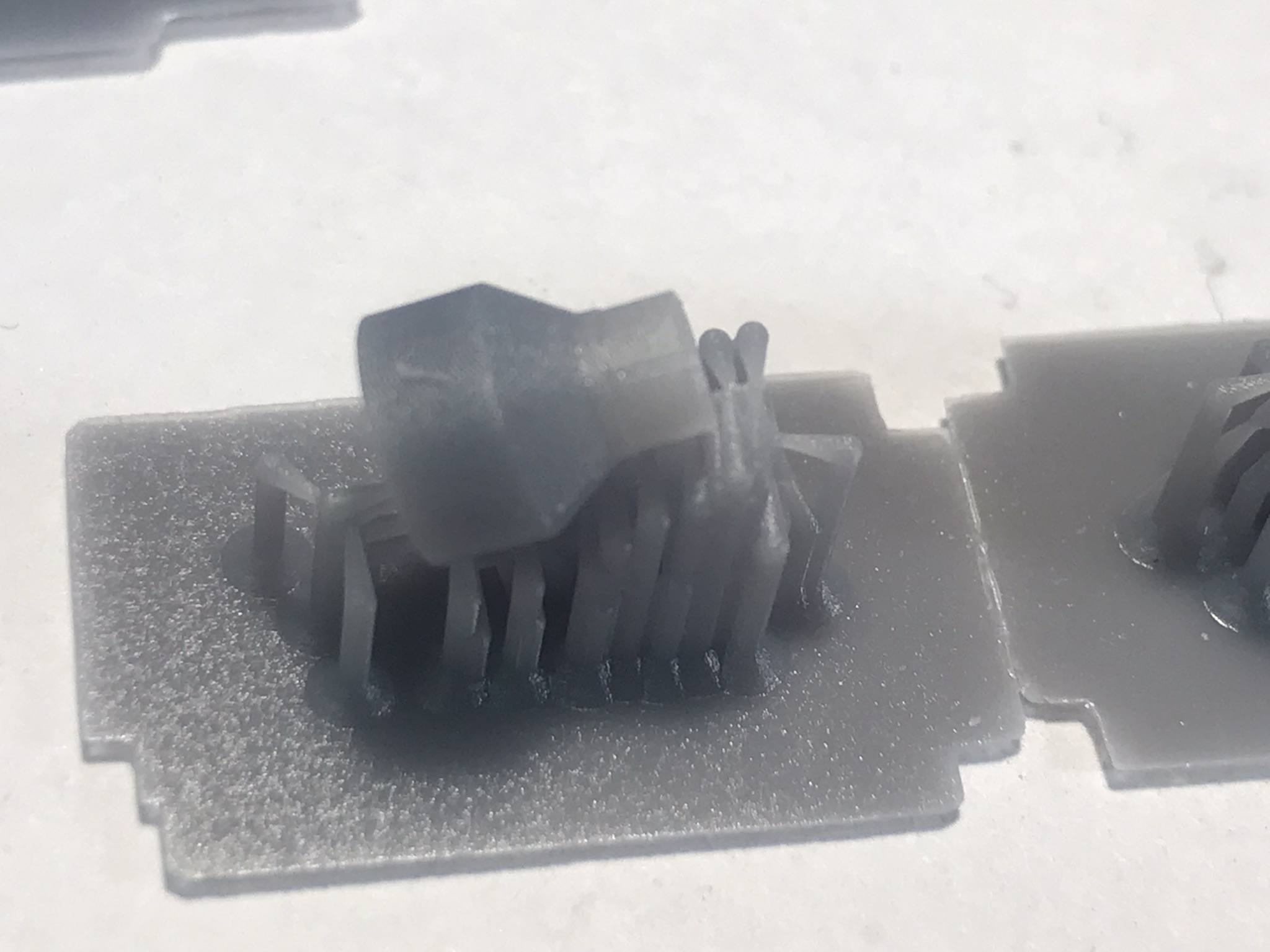

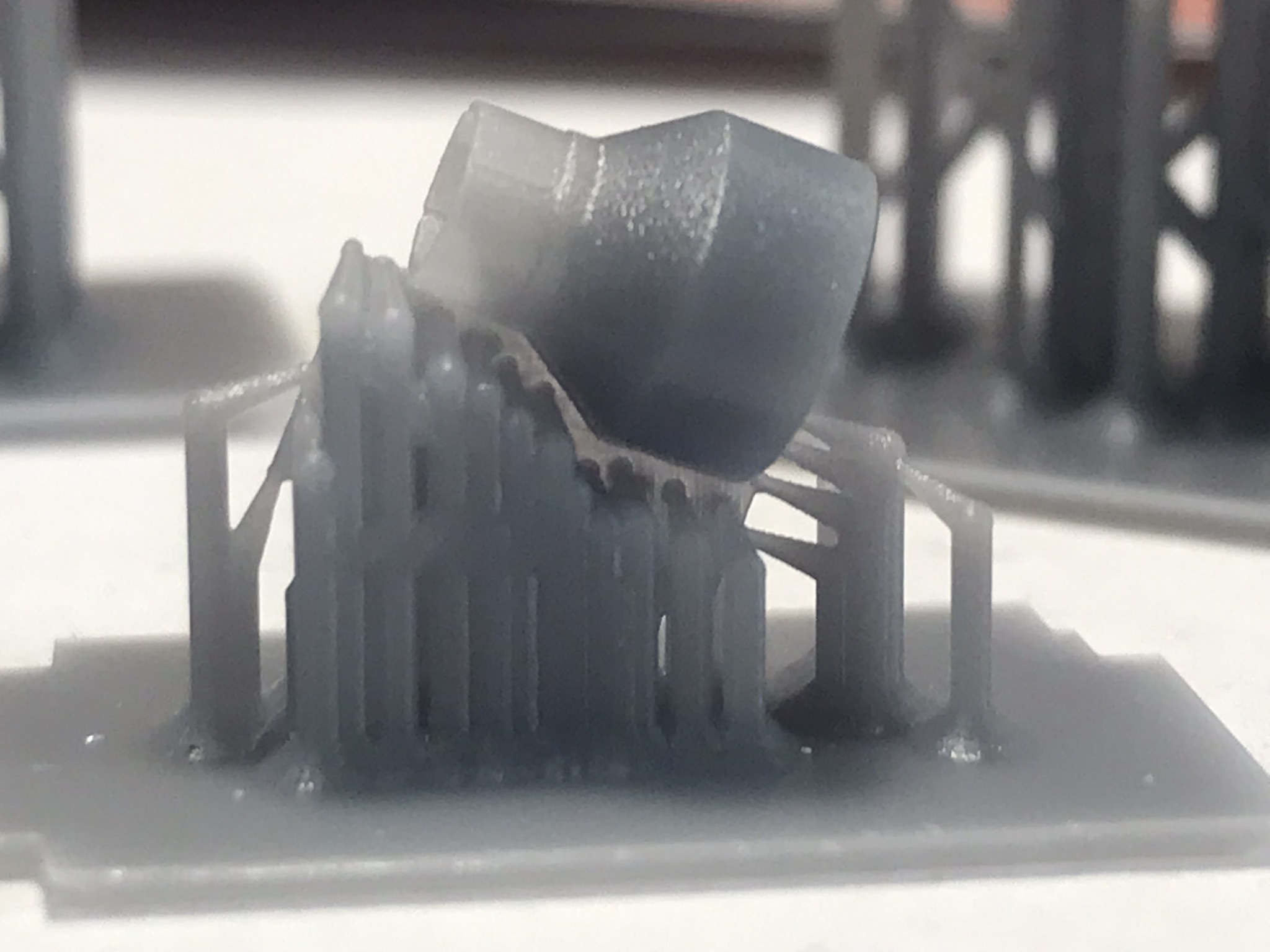

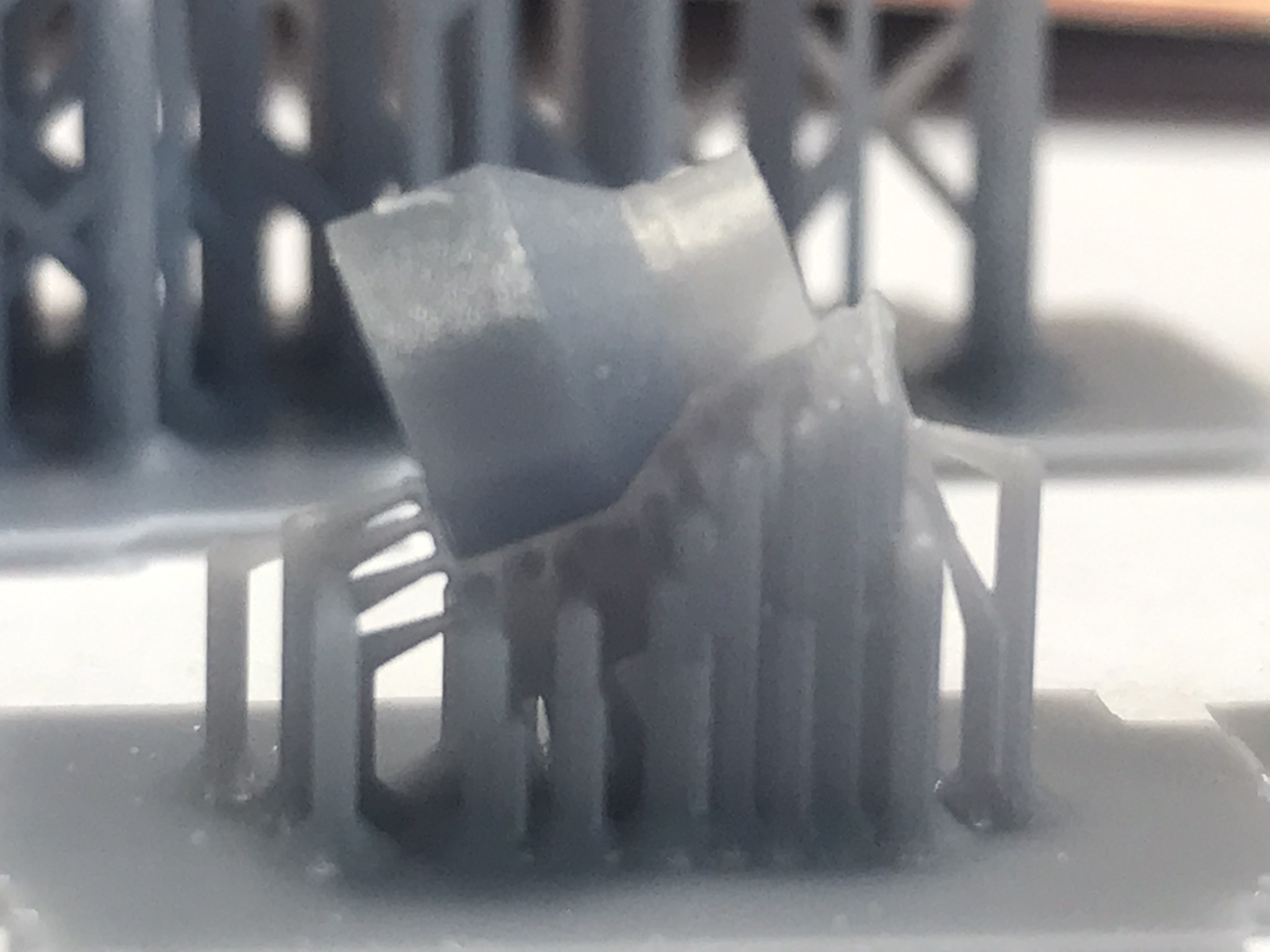

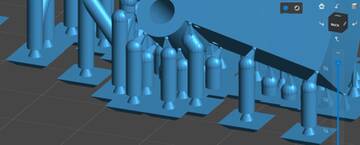

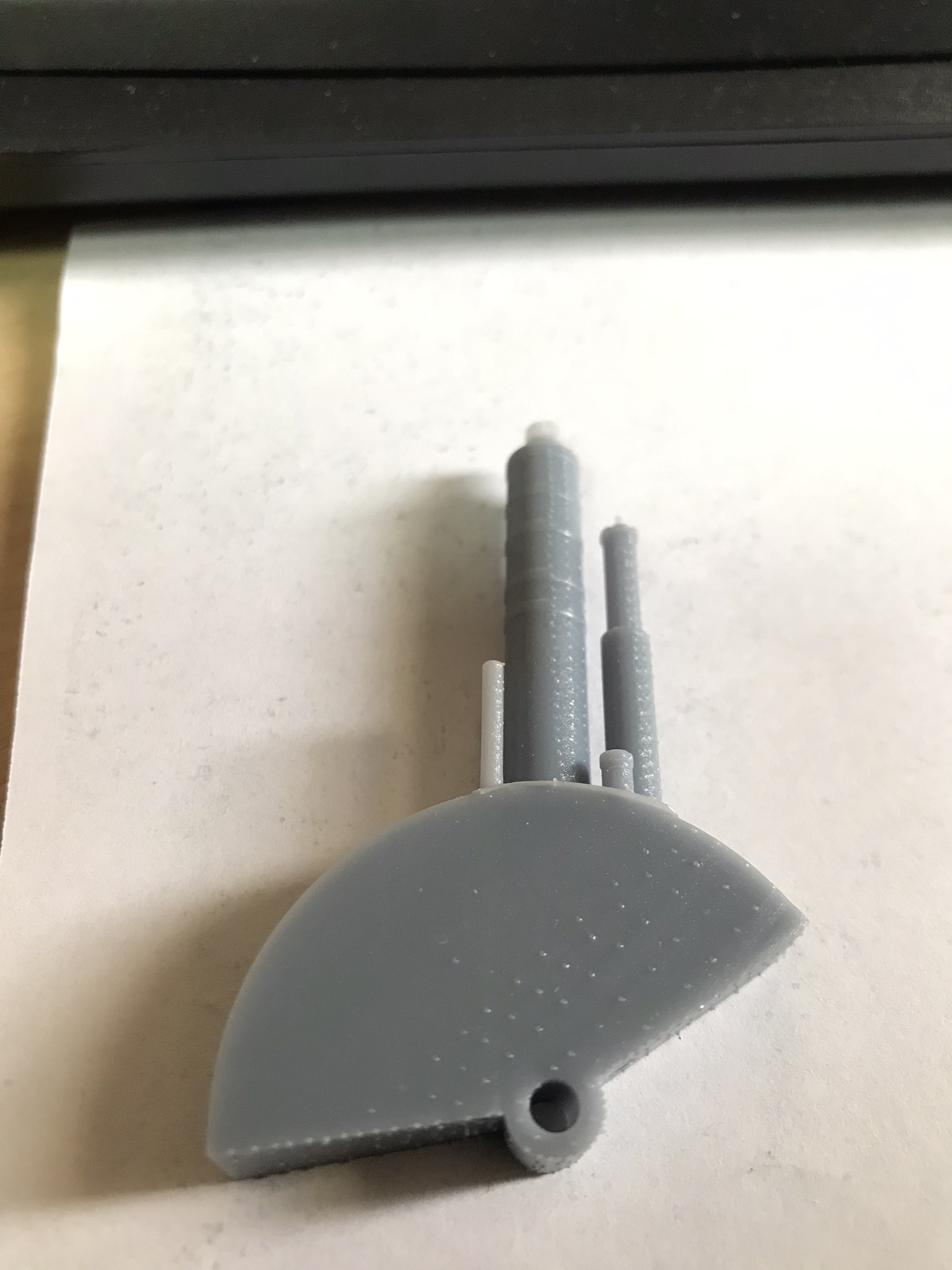

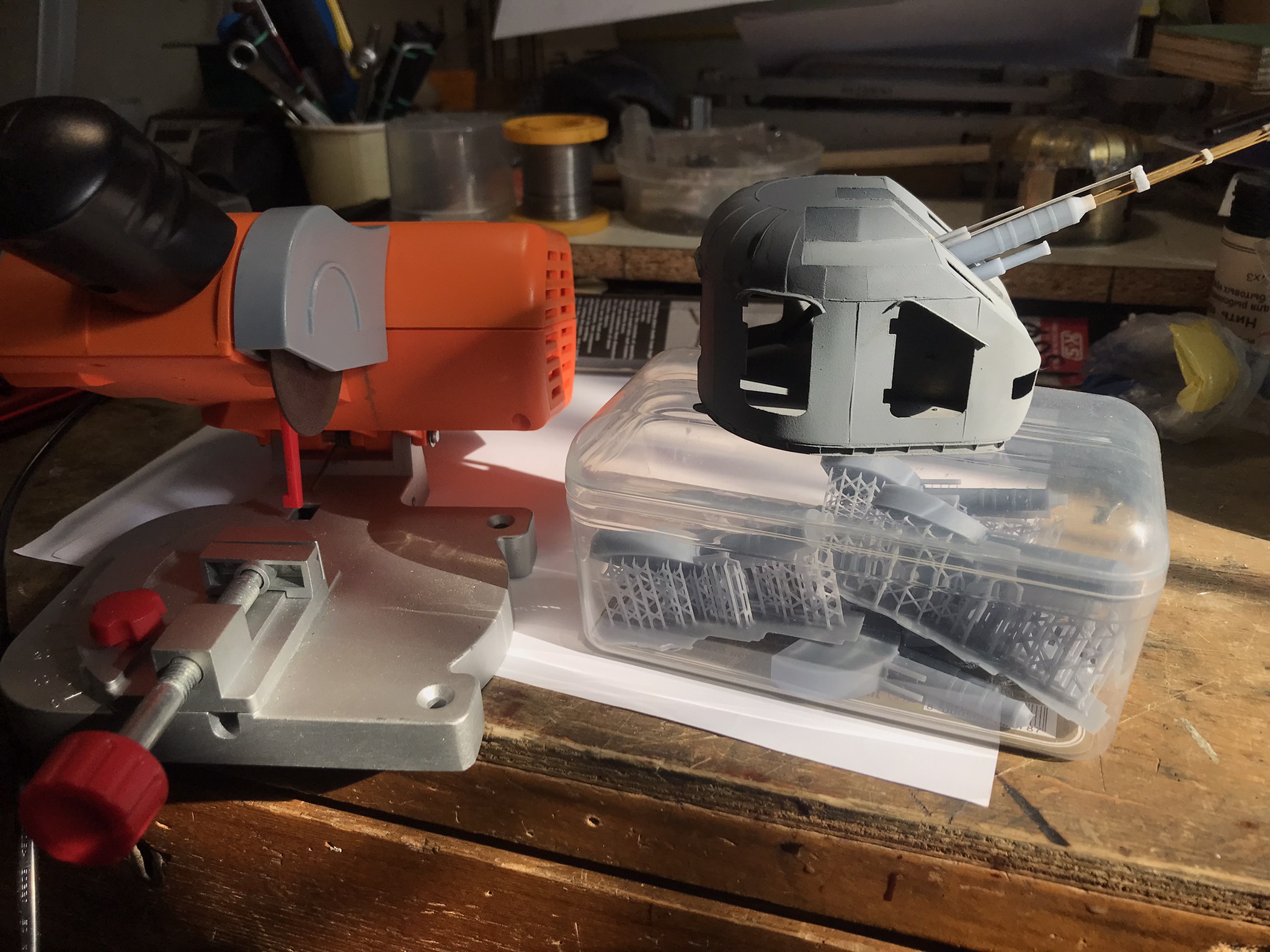

Эти детали мне вообще невозможно сделать фрезерованием..Только полимер и не что иное .

https://forumupload.ru/uploads/0013/94/06/18/t731867.jpg

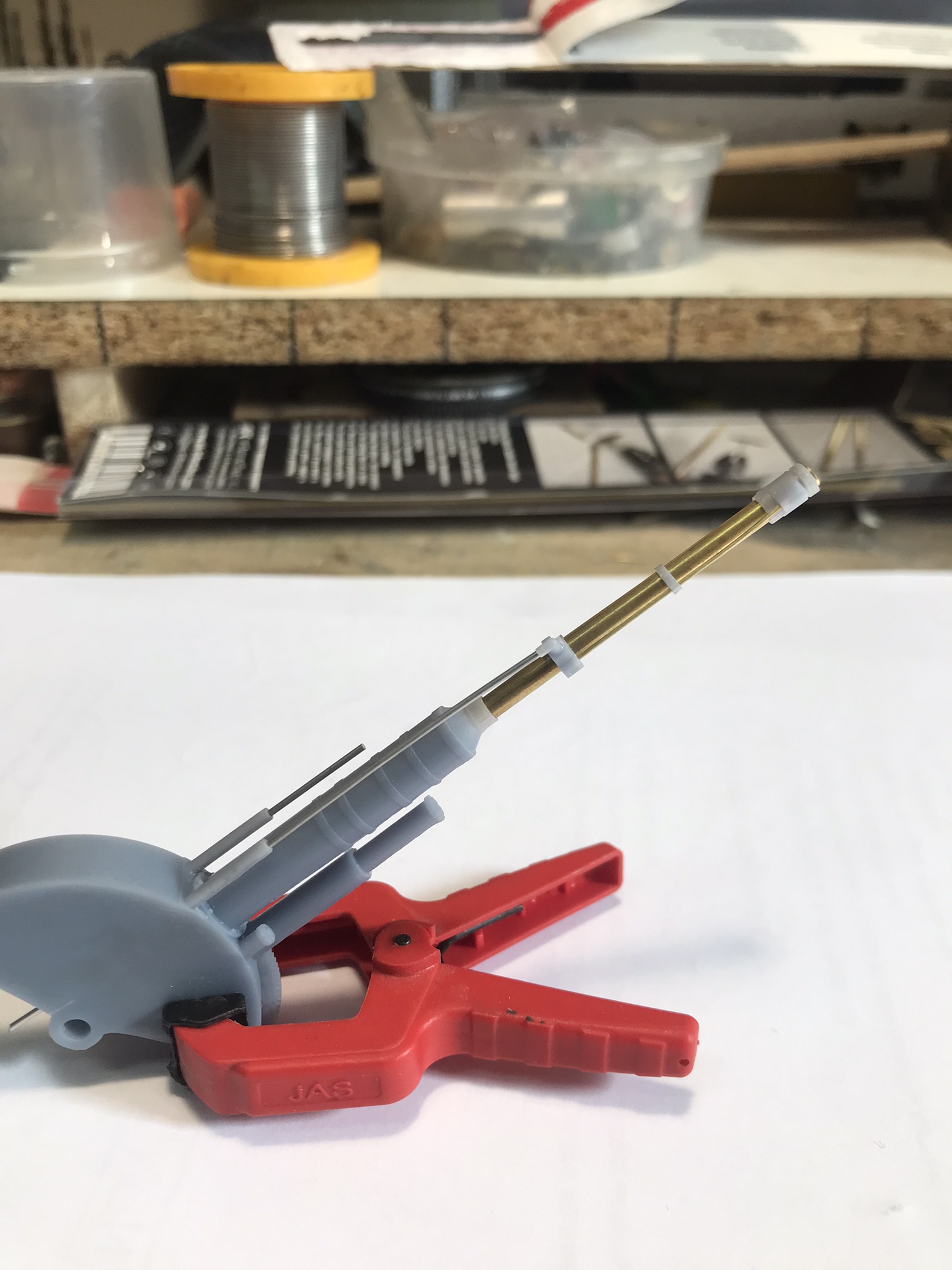

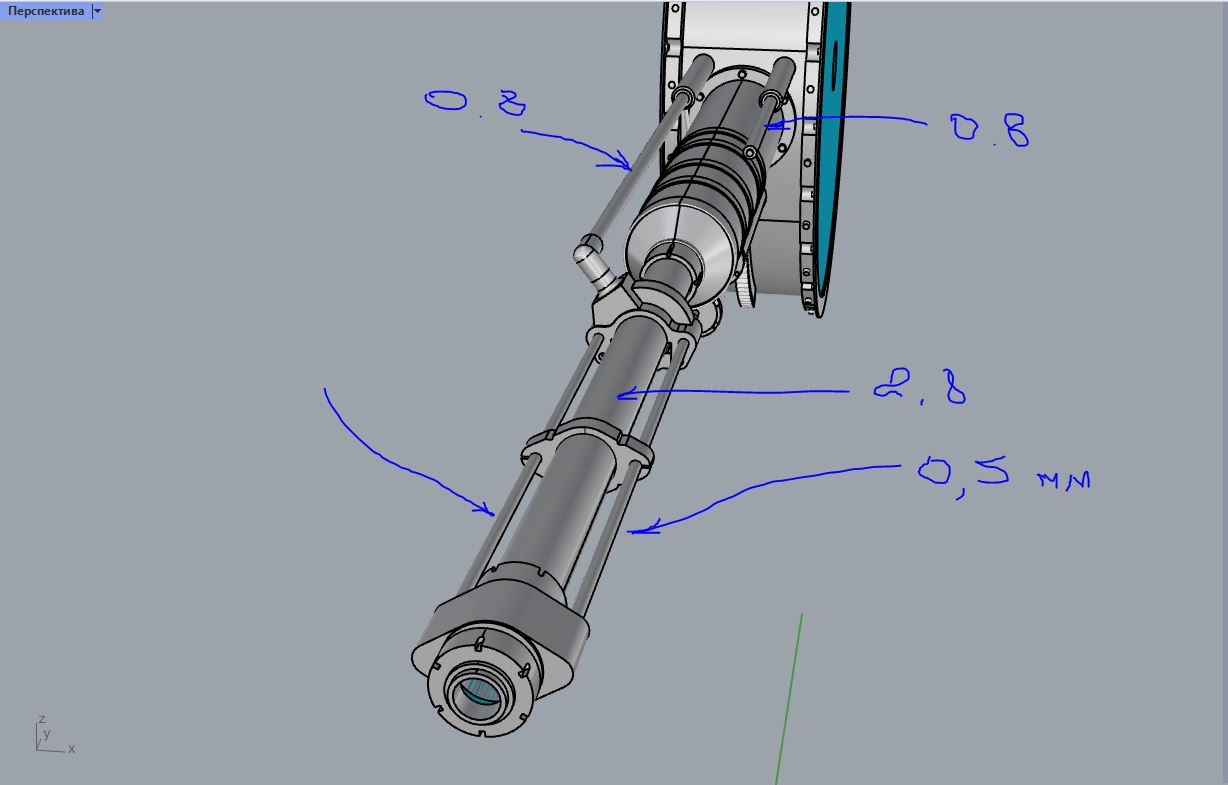

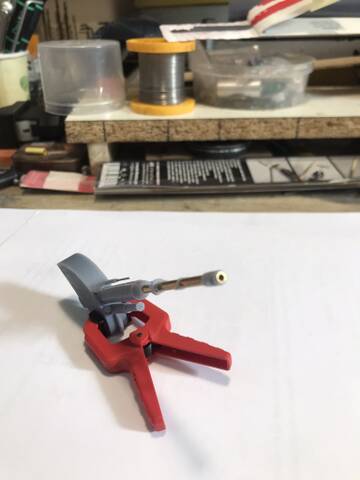

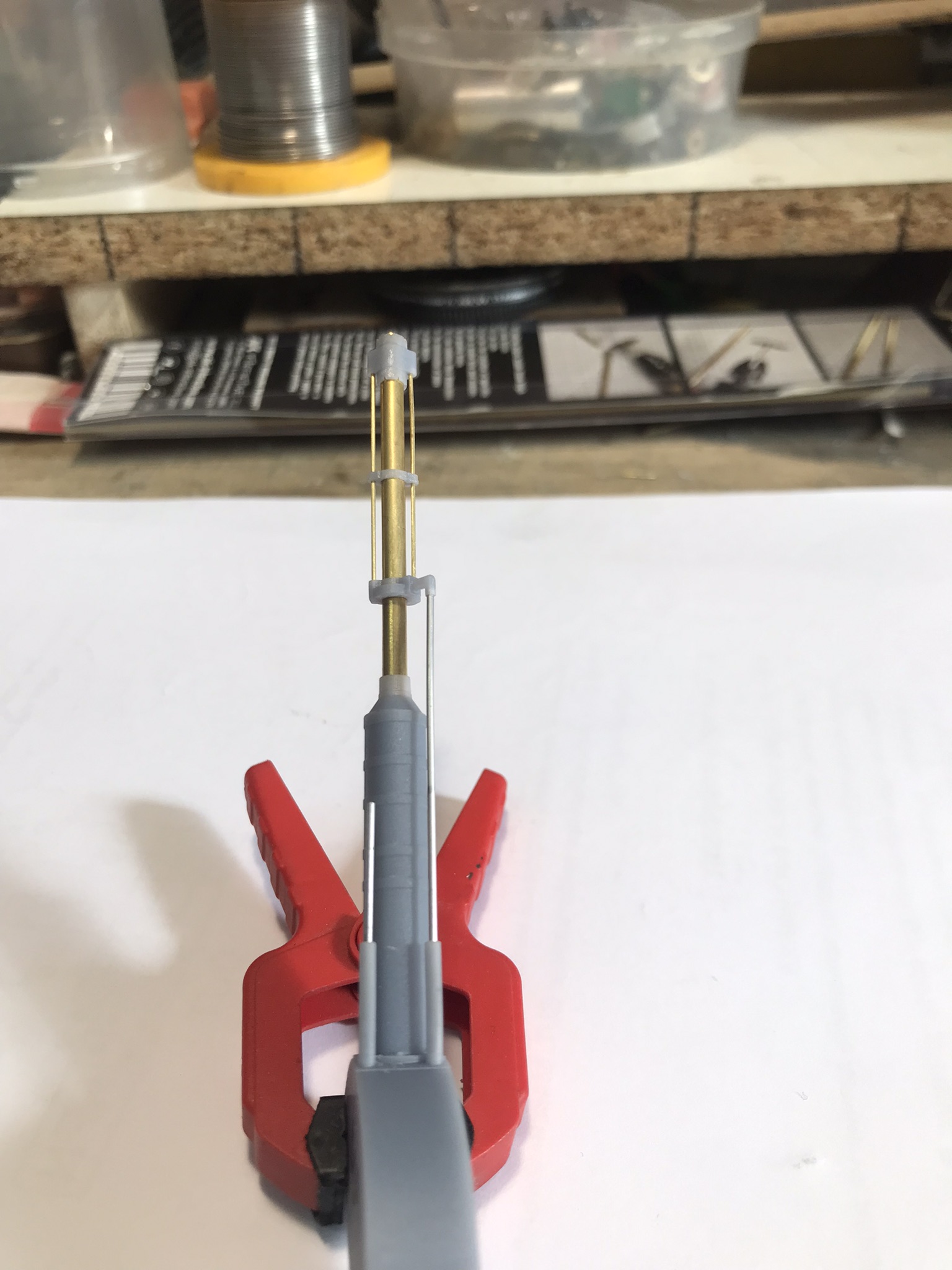

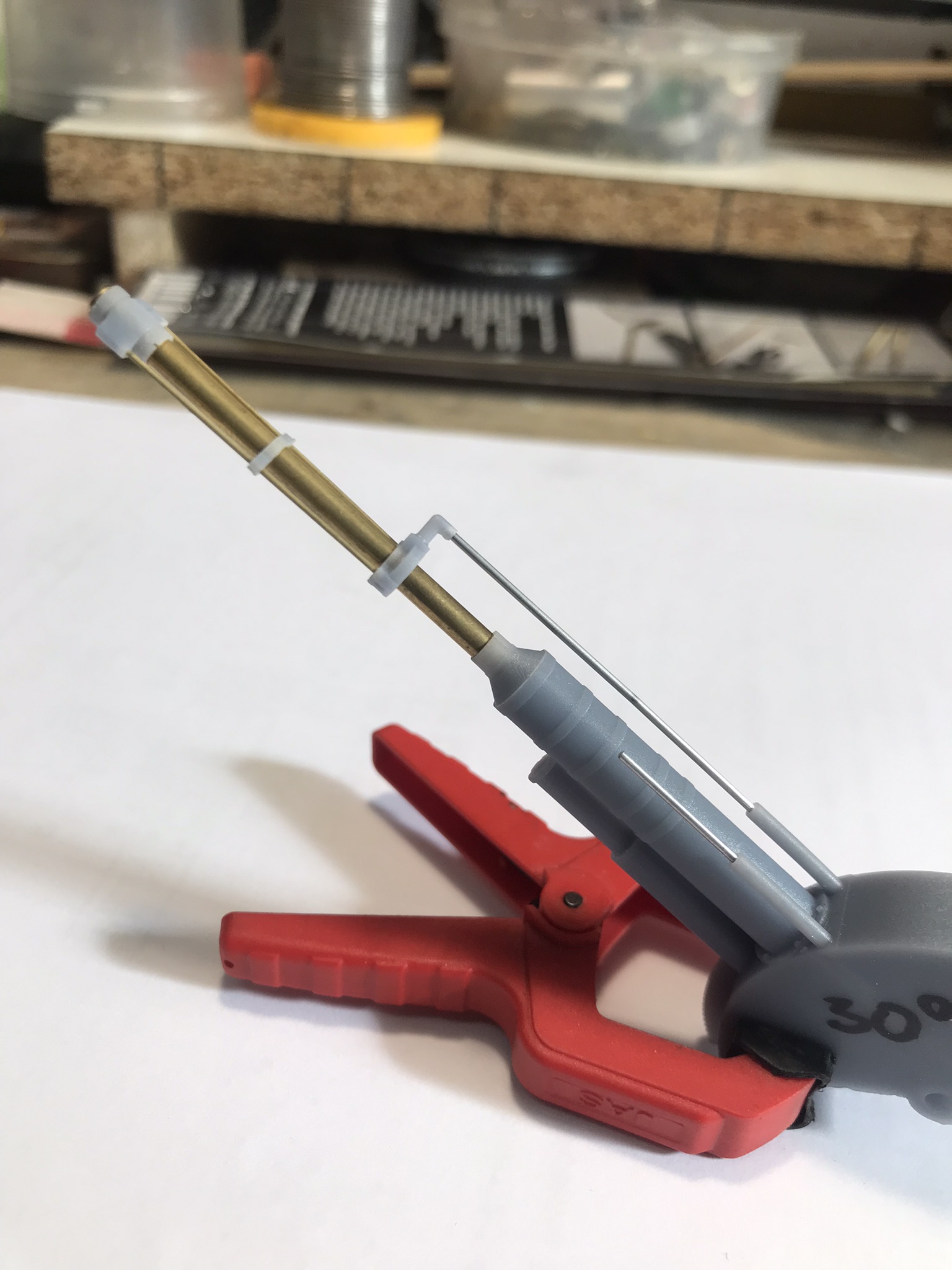

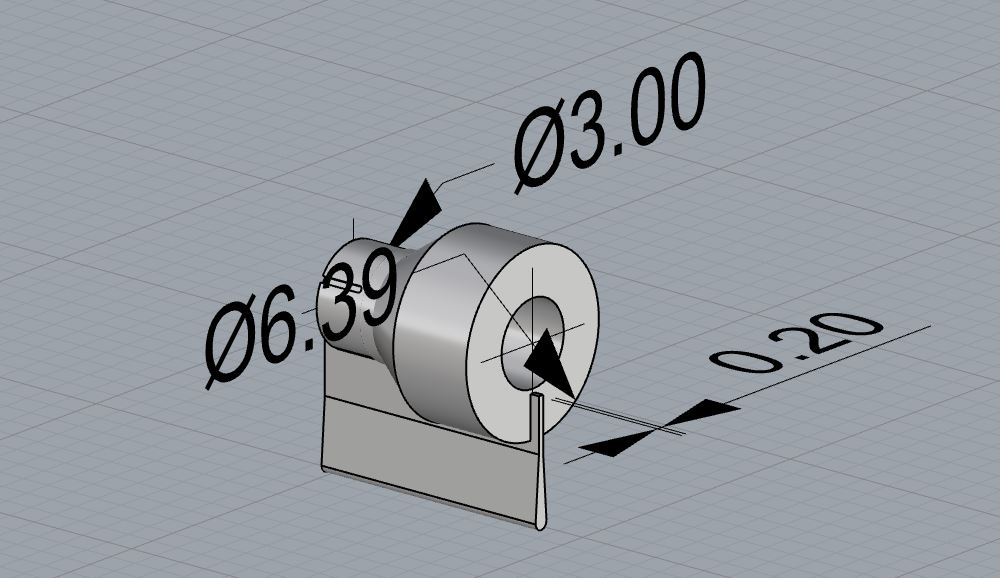

Прутки и трубки подбираю с учетом покраски ....Размер увеличиться на 0.1мм. А в диаметре 0.2 мм.

https://forumupload.ru/uploads/0013/94/06/18/t267845.jpg

Общий барабан наверное буду делать фрезерованием ,но......одно но- ВЕС мать его . Водоплавающих вечная борьба с весом...

18

  • Автор: Samyn
  • Участник
  • Samyn
  • Откуда: М.О г Подольск микр. Львовский
  • Зарегистрирован: 16.02.16
  • Сообщений: 157
  • Последний визит:
    13.05.24 22:55:49

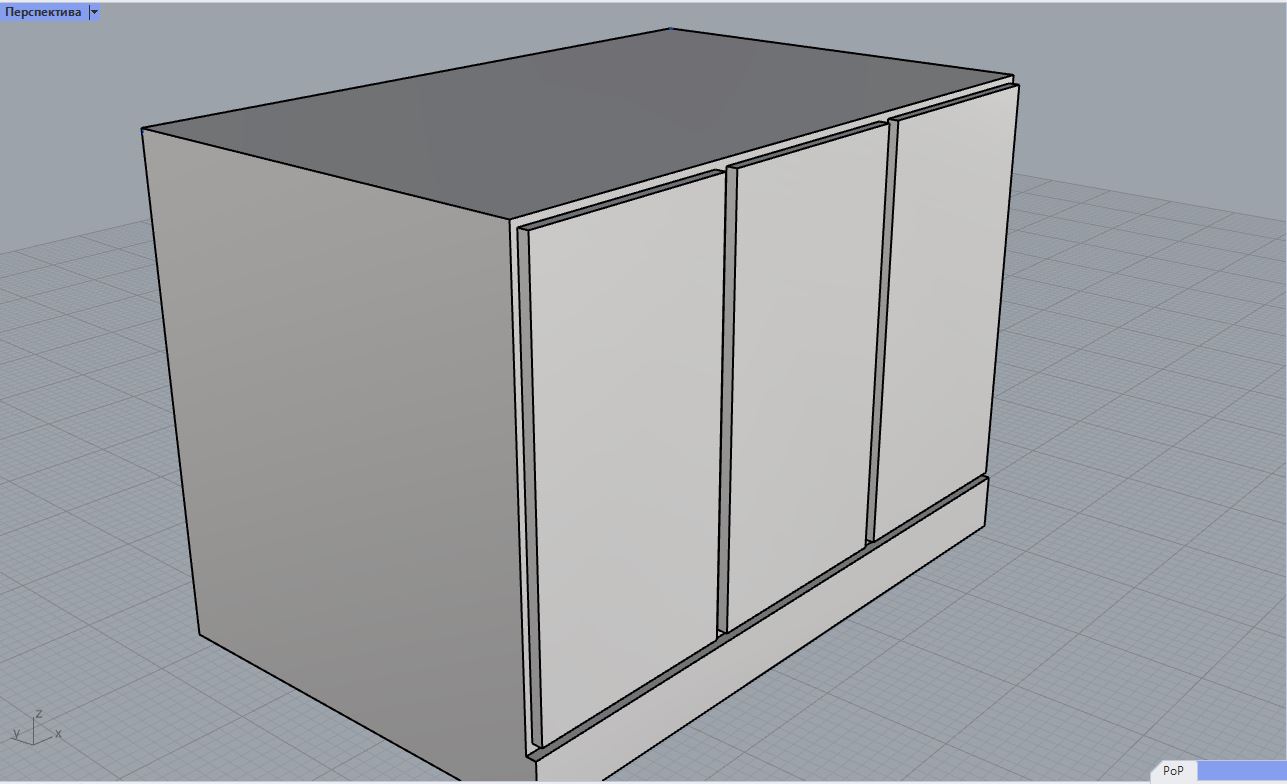

Двери уже нарисовал. Они пойдут в последнюю очереть!!!

19

  • Автор: Samyn
  • Участник
  • Samyn
  • Откуда: М.О г Подольск микр. Львовский
  • Зарегистрирован: 16.02.16
  • Сообщений: 157
  • Последний визит:
    13.05.24 22:55:49

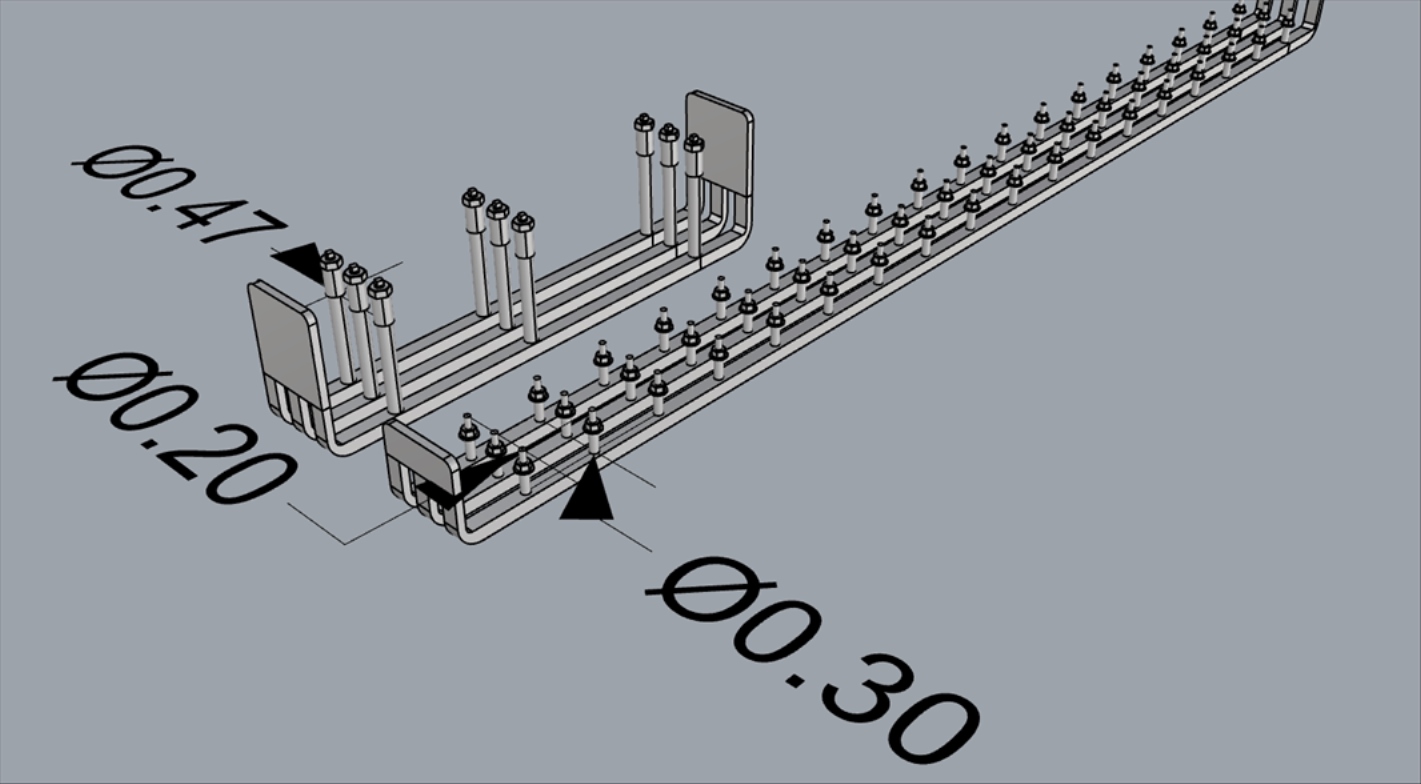

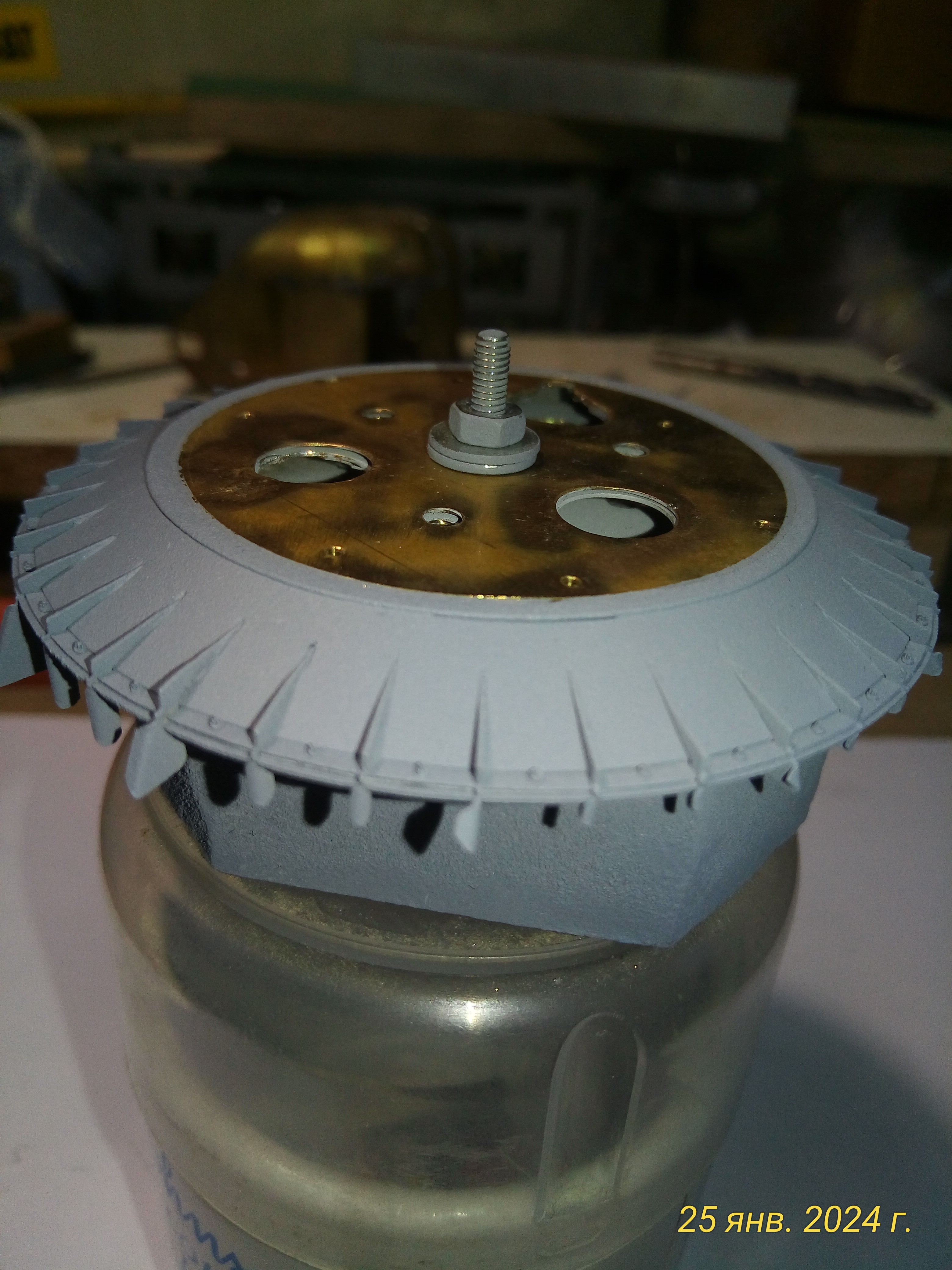

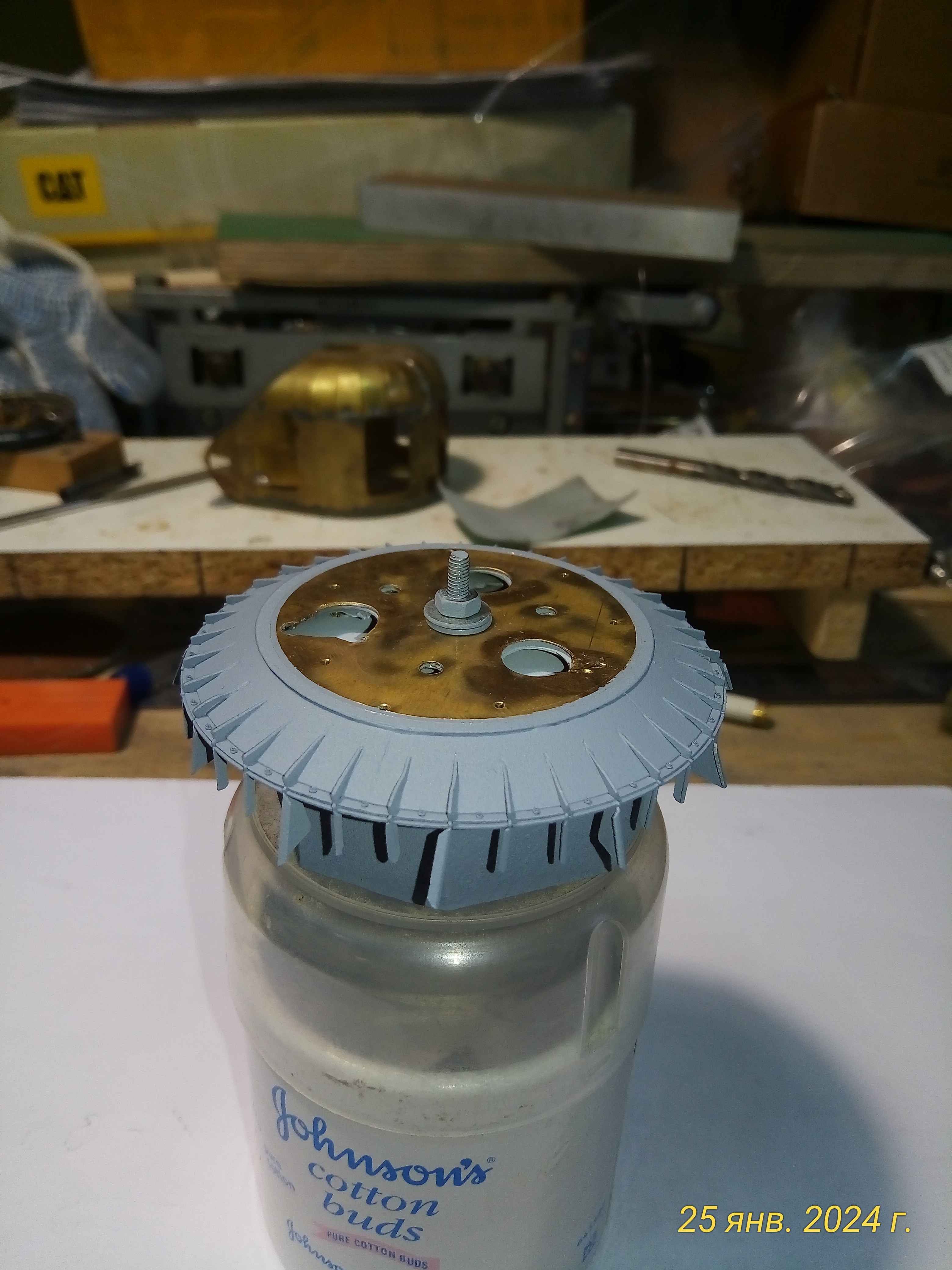

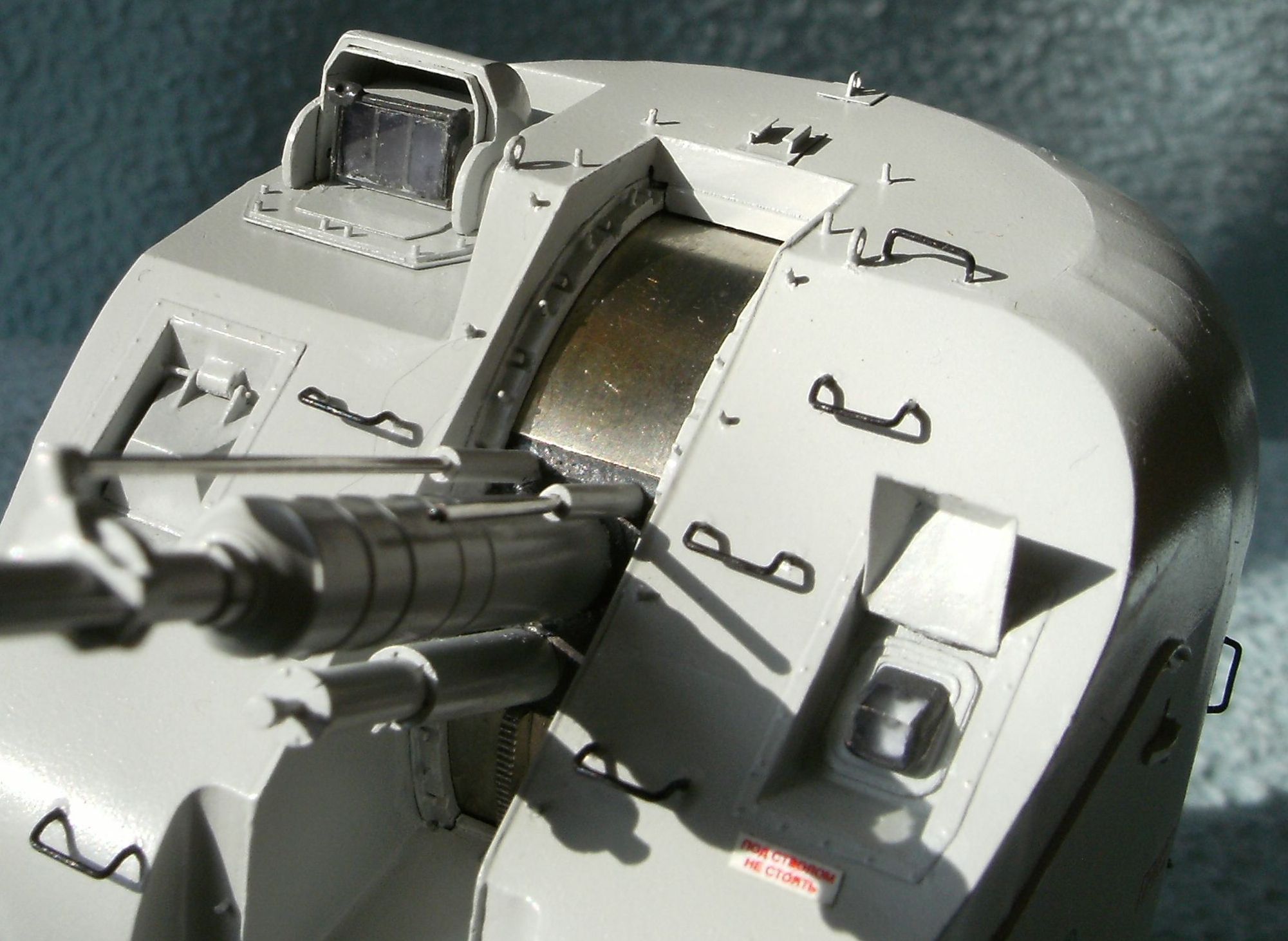

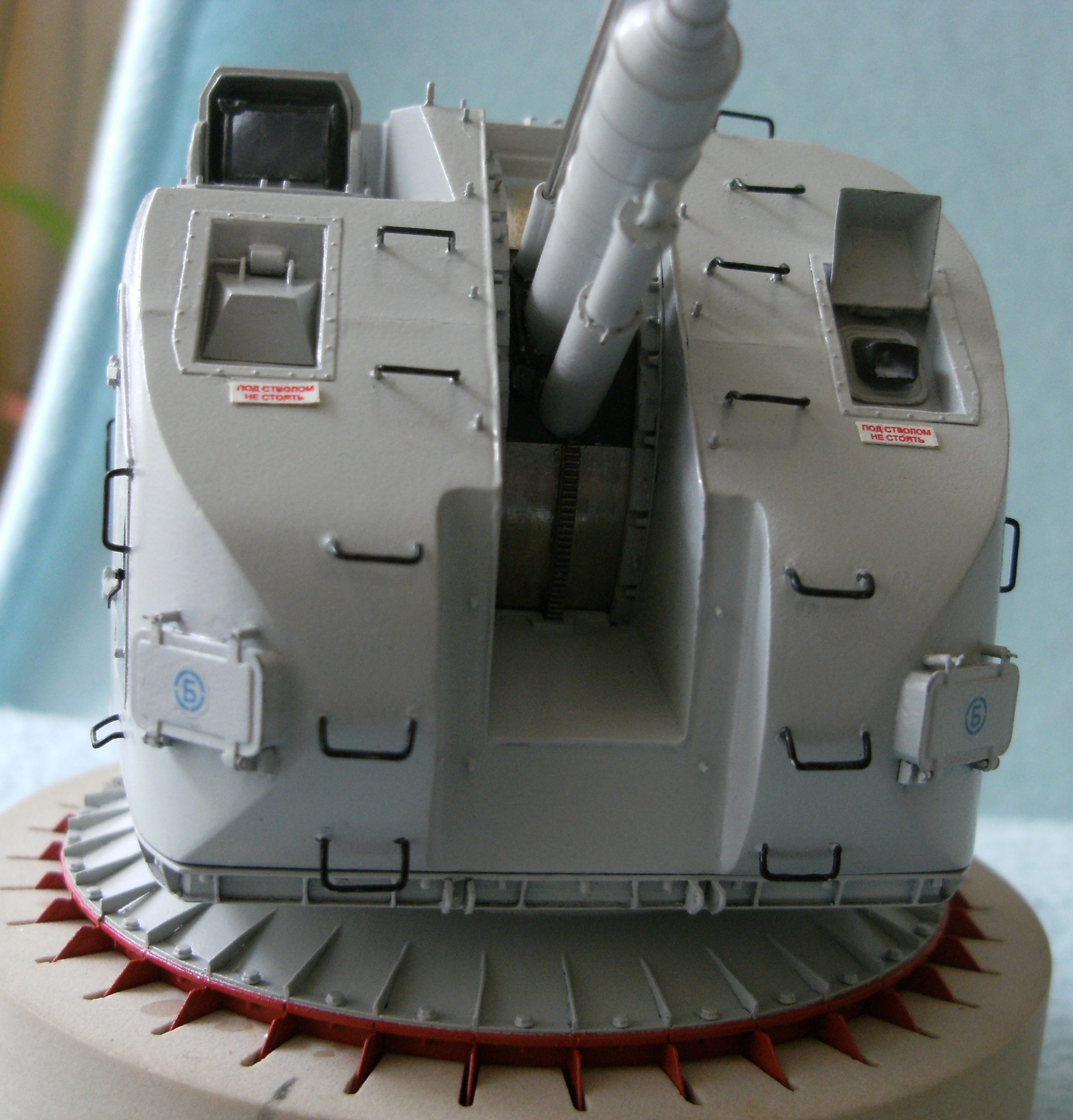

Долго я смотрел на свой "барбет"...Ну не нравятся мне винтики и все ....решил переделать.
Вот что получилось !!!
https://forumupload.ru/uploads/0013/94/06/18/t846922.jpg
https://forumupload.ru/uploads/0013/94/06/18/t385056.jpg

Маньяк!!!

Отредактировано Samyn (28.01.24 17:24:54)

20

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34
Samyn написал(а):

Маньяк!!!

  Точнее -   Маньяк-гурман!!!   :cool:  :flag:

21

  • Автор: Алексей Логинов
  • Администратор
  • Алексей Логинов
  • Зарегистрирован: 29.11.13
  • Сообщений: 1362
  • Последний визит:
    Вчера 23:58:22
villi написал(а):

Точнее -   Маньяк-гурман!!!

Вот-вот! Как подумаю, что будет, когда к этой пушке будет корабль привинчиваться, так жуть берет. Это ж сколько работы!

22

  • Автор: lizard333
  • Участник
  • lizard333
  • Откуда: Севастополь
  • Зарегистрирован: 08.05.22
  • Сообщений: 108
  • Последний визит:
    22.03.24 19:19:34

Большое спасибо за открытие этой ветки.
Очень позновательно!  Да ещё и с исторической справкой.
Очень красивая и аккуратная работа.
Пожалуйста продолжайте описывать процесс постройки.
Я долго думал как мне сделать АК-130 на Москву, благодаря Вашей работе наконец-то появились мысли.

23

  • Автор: Samyn
  • Участник
  • Samyn
  • Откуда: М.О г Подольск микр. Львовский
  • Зарегистрирован: 16.02.16
  • Сообщений: 157
  • Последний визит:
    13.05.24 22:55:49

lizard333
Спасибочки за отзыв ....

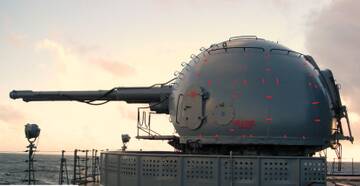

Если будете делать как у меня (технология) На развертках поставьте маркеры (гравировка) по краям длинна 0.3-0.5 мм . крепить лепестки  меж собой будет намного проще и они встанут как надо. Двойная прогибь??? не беда .... где её больше в том направлении и пригибайте ,ругая сторона от руки...
https://forumupload.ru/uploads/0013/94/06/18/t954985.jpg

Отредактировано Samyn (29.02.24 06:27:25)
