Модель Дойчланд в масштабе 1:100.

Страница: 1

Сообщений 1 страница 45 из 45

1

  • Автор: Azow-71
  • Участник
  • Azow-71
  • Откуда: г.Приморско-Ахтарск
  • Зарегистрирован: 19.01.16
  • Сообщений: 399
  • Последний визит:
    23.04.24 23:46:27

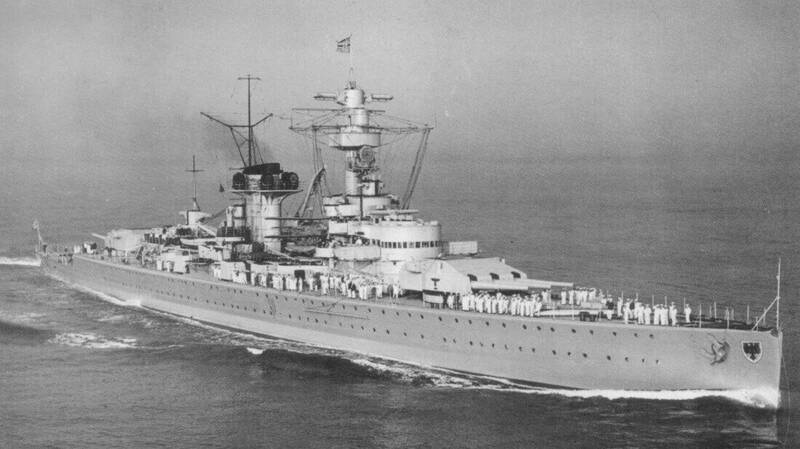

Всем привет! Начал строительство вот такого кораблика..

https://forumupload.ru/uploads/0013/94/06/15/t325220.jpg

2

  • Автор: Azow-71
  • Участник
  • Azow-71
  • Откуда: г.Приморско-Ахтарск
  • Зарегистрирован: 19.01.16
  • Сообщений: 399
  • Последний визит:
    23.04.24 23:46:27

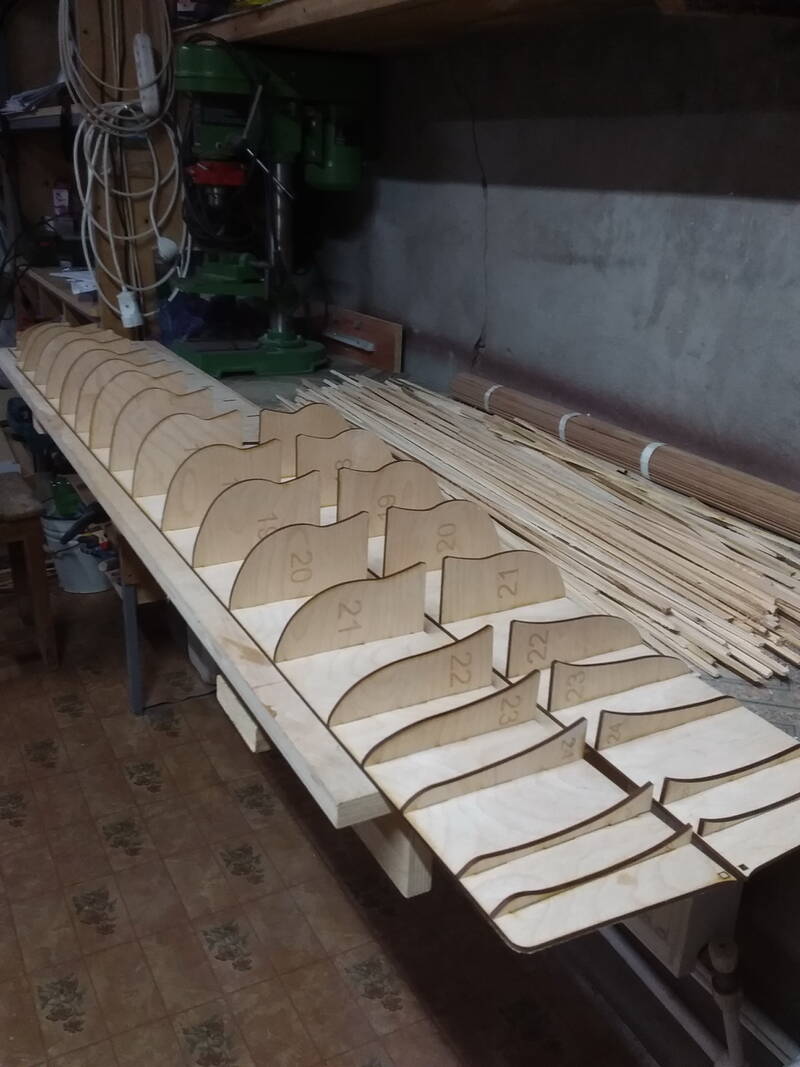

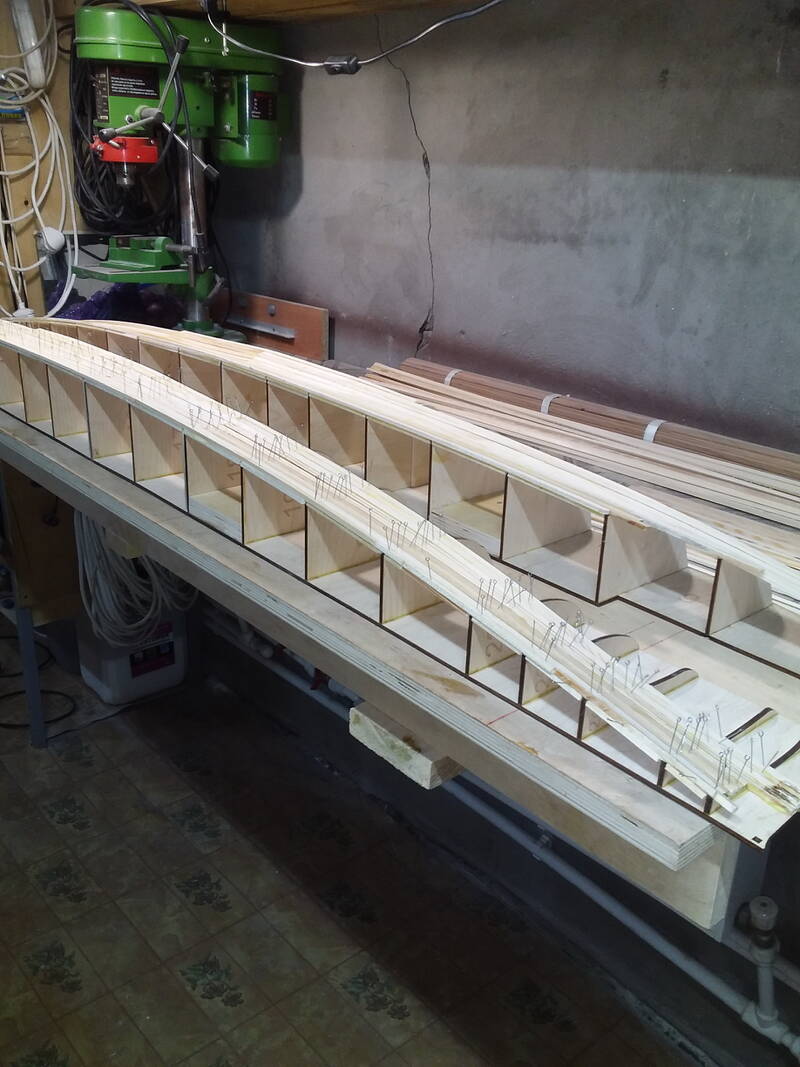

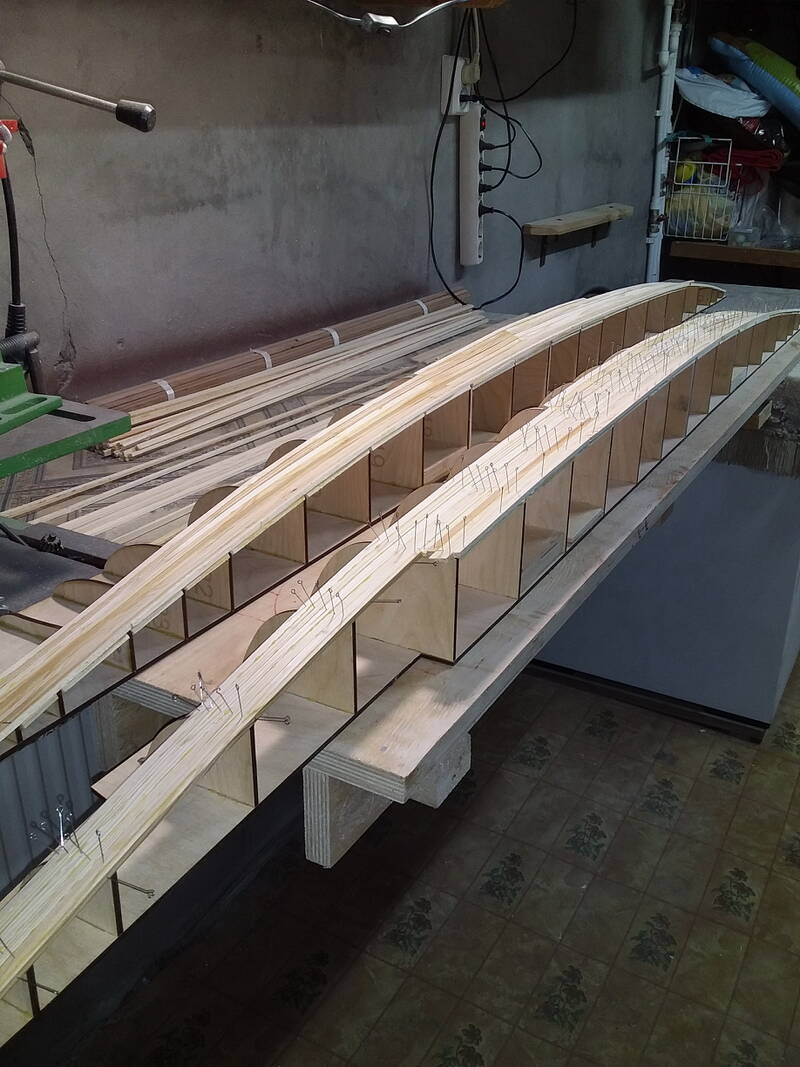

Начало работ...
https://forumupload.ru/uploads/0013/94/06/15/t524517.jpg

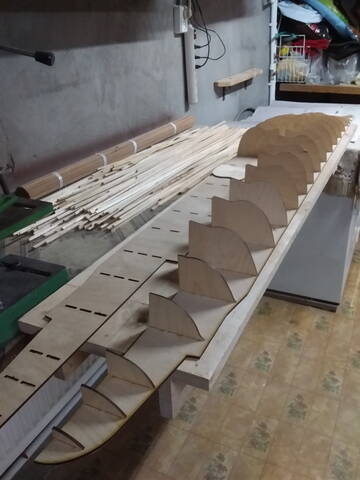

https://forumupload.ru/uploads/0013/94/06/15/t250460.jpg
https://forumupload.ru/uploads/0013/94/06/15/t608990.jpg
https://forumupload.ru/uploads/0013/94/06/15/t535306.jpg

3

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34

В добрый путь!  :flag:

   Среди посетителей нашего форума есть и немецкие коллеги-судомоделисты. Уверен что твоей работе будет уделено пристальное внимание.  ;)

4

  • Автор: lizard333
  • Участник
  • lizard333
  • Откуда: Севастополь
  • Зарегистрирован: 08.05.22
  • Сообщений: 108
  • Последний визит:
    22.03.24 19:19:34

Знакомая технология сборки корпуса.
В добрый путь!

5

  • Автор: shhturman
  • Участник
  • shhturman
  • Откуда: Санкт-Петербург
  • Зарегистрирован: 02.02.14
  • Сообщений: 1073
  • Последний визит:
    Вчера 18:24:08
Azow-71 написал(а):

Начало работ...

А стрингера для корпуса сейчас уже не ставят перед обшиванием? :huh:

6

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34
shhturman написал(а):

А стрингера для корпуса сейчас уже не ставят перед обшиванием?

  Стрингеры,  с такой технологией, нужны при малой толщине фанеры на шпангоутах и для их успешной  малковки.
Здесь толщина явно не малая и  малковка , похоже , не делалась.  ;)

7

  • Автор: Старпом
  • Участник
  • Старпом
  • Откуда: Челябинск
  • Зарегистрирован: 27.03.20
  • Сообщений: 852
  • Последний визит:
    Вчера 04:28:15
villi написал(а):

В добрый путь!

Присоединяюсь. Хорошей модели. :flag:

8

  • Автор: IBeRUS
  • Участник
  • IBeRUS
  • Откуда: Новороссийск
  • Зарегистрирован: 14.11.15
  • Сообщений: 521
  • Последний визит:
    Вчера 23:52:07

Серёга, с почином, в "добрый путь" !

9

  • Автор: Искандер
  • Участник
  • Зарегистрирован: 19.06.23
  • Сообщений: 159
  • Последний визит:
    Вчера 19:46:50
Azow-71 написал(а):

Всем привет! Начал строительство вот такого кораблика..

Сергей Иванович, с почином!

10

  • Автор: Azow-71
  • Участник
  • Azow-71
  • Откуда: г.Приморско-Ахтарск
  • Зарегистрирован: 19.01.16
  • Сообщений: 399
  • Последний визит:
    23.04.24 23:46:27

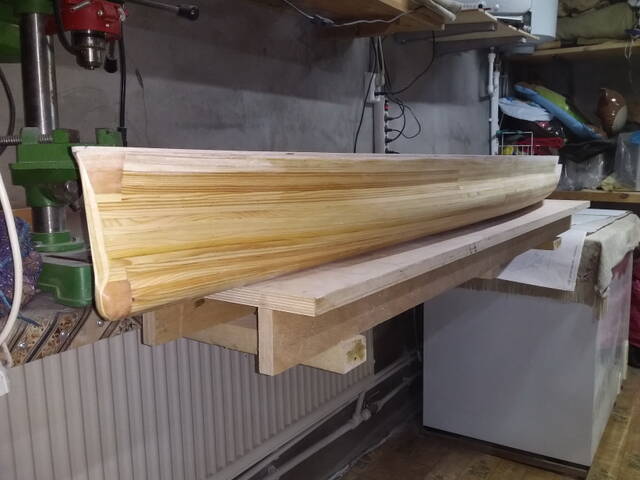

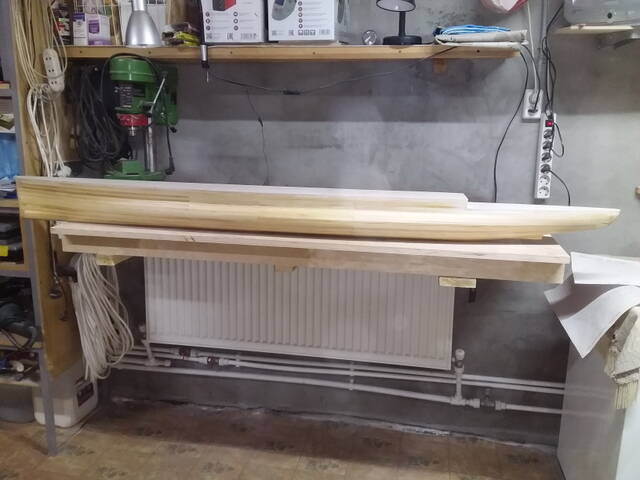

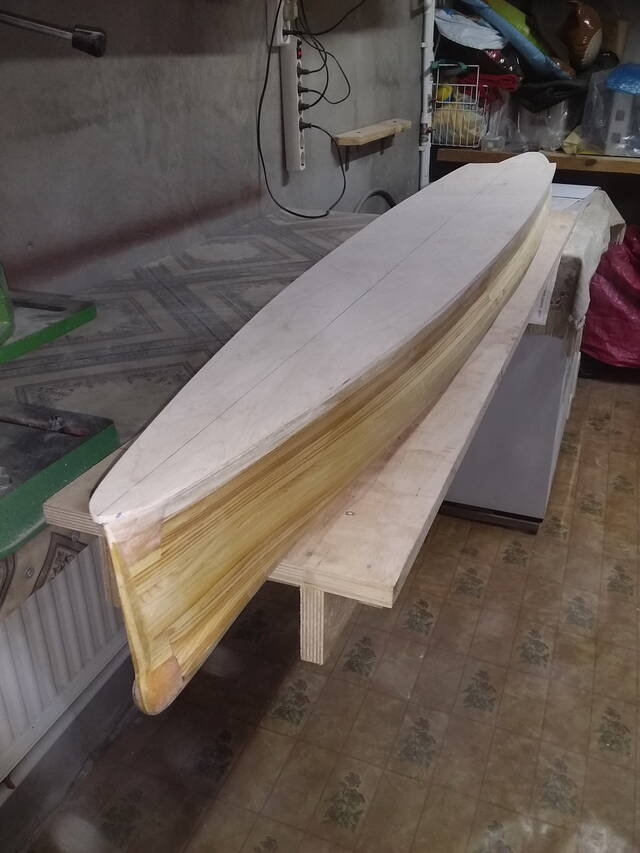

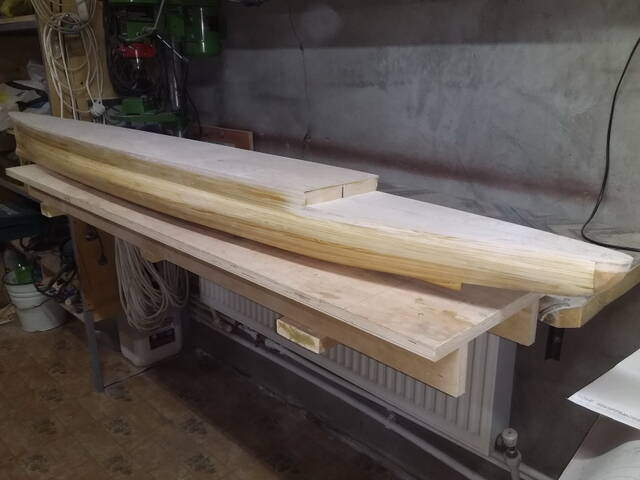

На сегодня так..
https://forumupload.ru/uploads/0013/94/06/15/t451226.jpg
https://forumupload.ru/uploads/0013/94/06/15/t911968.jpg
https://forumupload.ru/uploads/0013/94/06/15/t104874.jpg
https://forumupload.ru/uploads/0013/94/06/15/t95957.jpg

11

  • Автор: Azow-71
  • Участник
  • Azow-71
  • Откуда: г.Приморско-Ахтарск
  • Зарегистрирован: 19.01.16
  • Сообщений: 399
  • Последний визит:
    23.04.24 23:46:27

Пока обшкурил, мышцы плеч и рук хорошо прокачал, не надо и в спорт зал ходить.
https://forumupload.ru/uploads/0013/94/06/15/t988482.jpg

12

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34
Azow-71 написал(а):

Пока обшкурил, мышцы плеч и рук хорошо прокачал, не надо и в спорт зал ходить.

  ЗдорОв и красив!  :cool:
И автор и корпус...  8-)

13

  • Автор: Azow-71
  • Участник
  • Azow-71
  • Откуда: г.Приморско-Ахтарск
  • Зарегистрирован: 19.01.16
  • Сообщений: 399
  • Последний визит:
    23.04.24 23:46:27

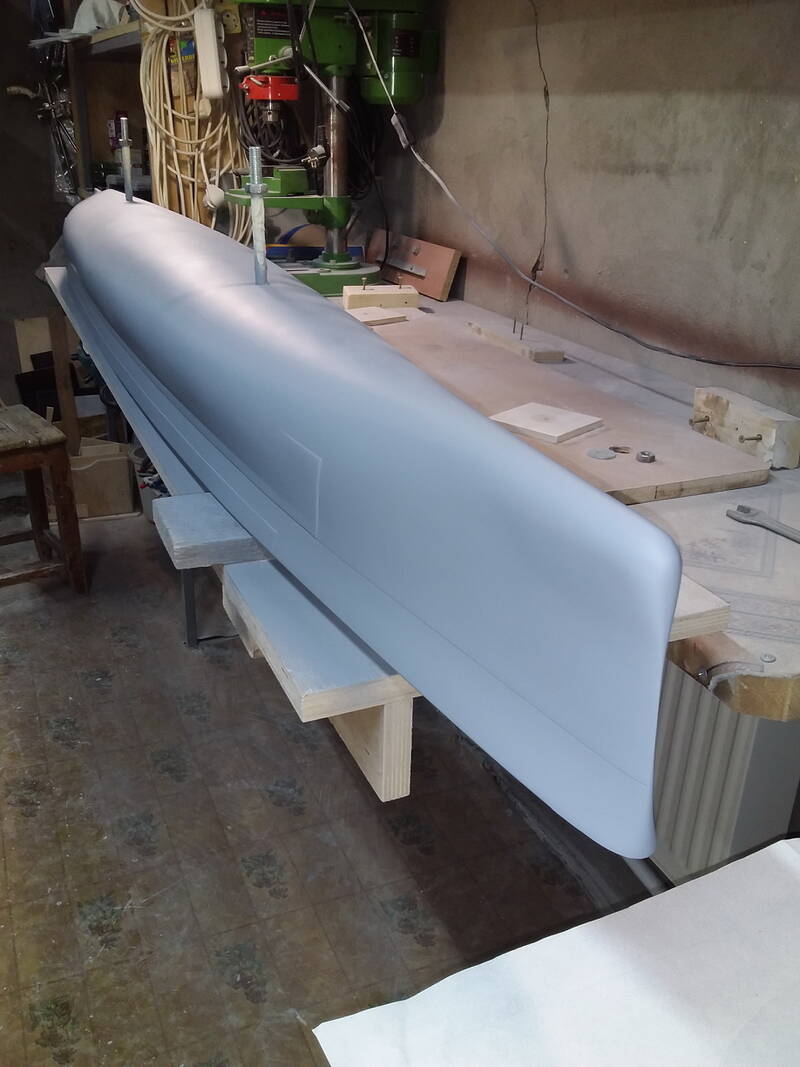

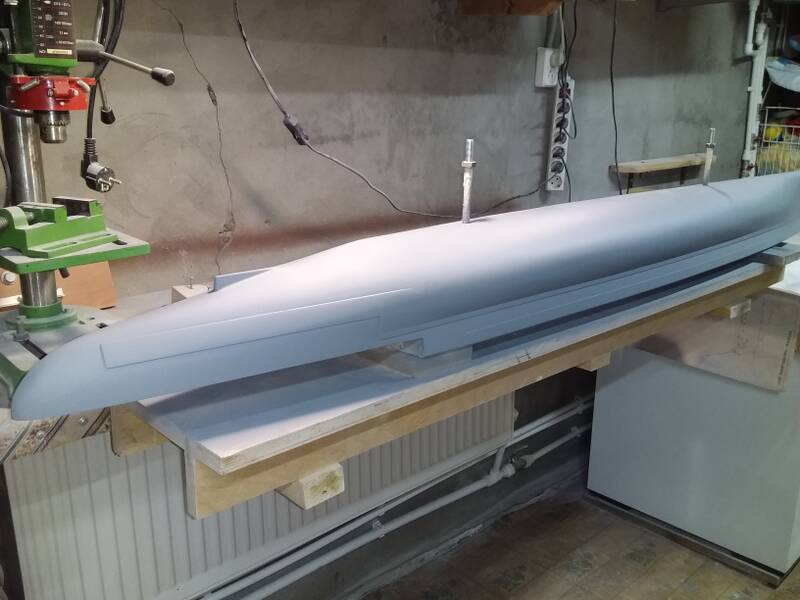

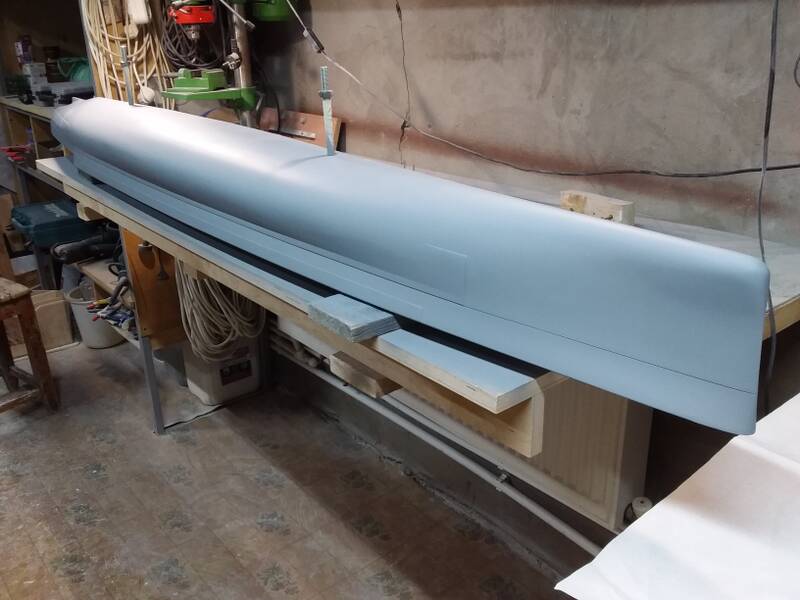

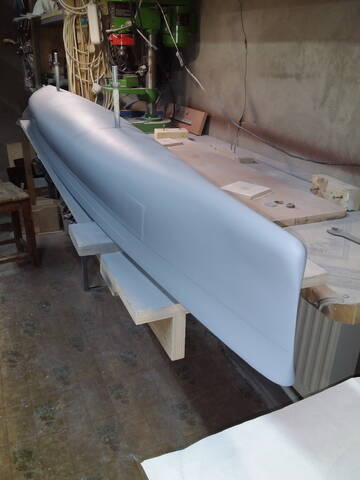

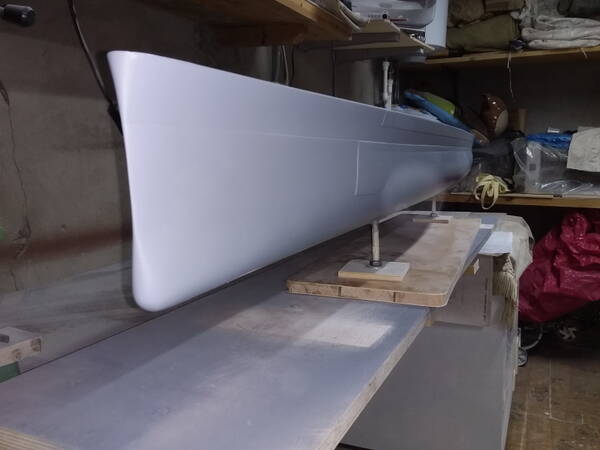

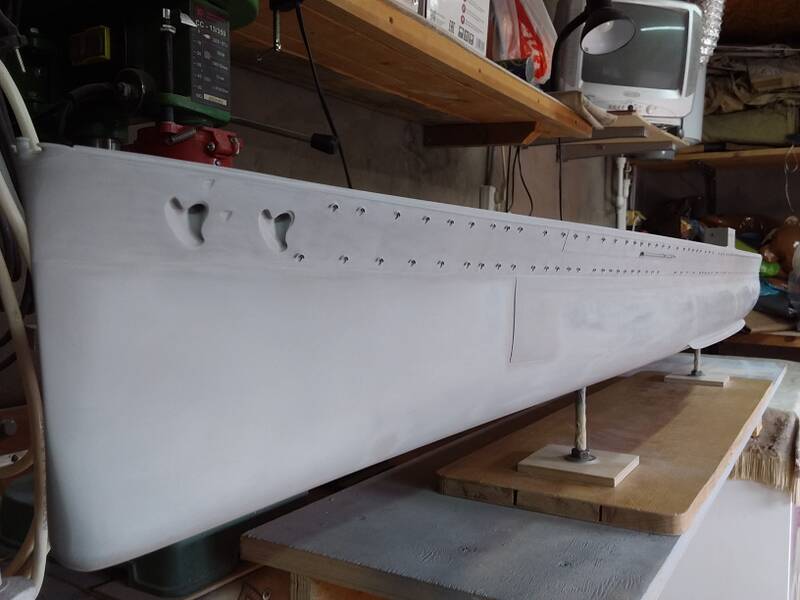

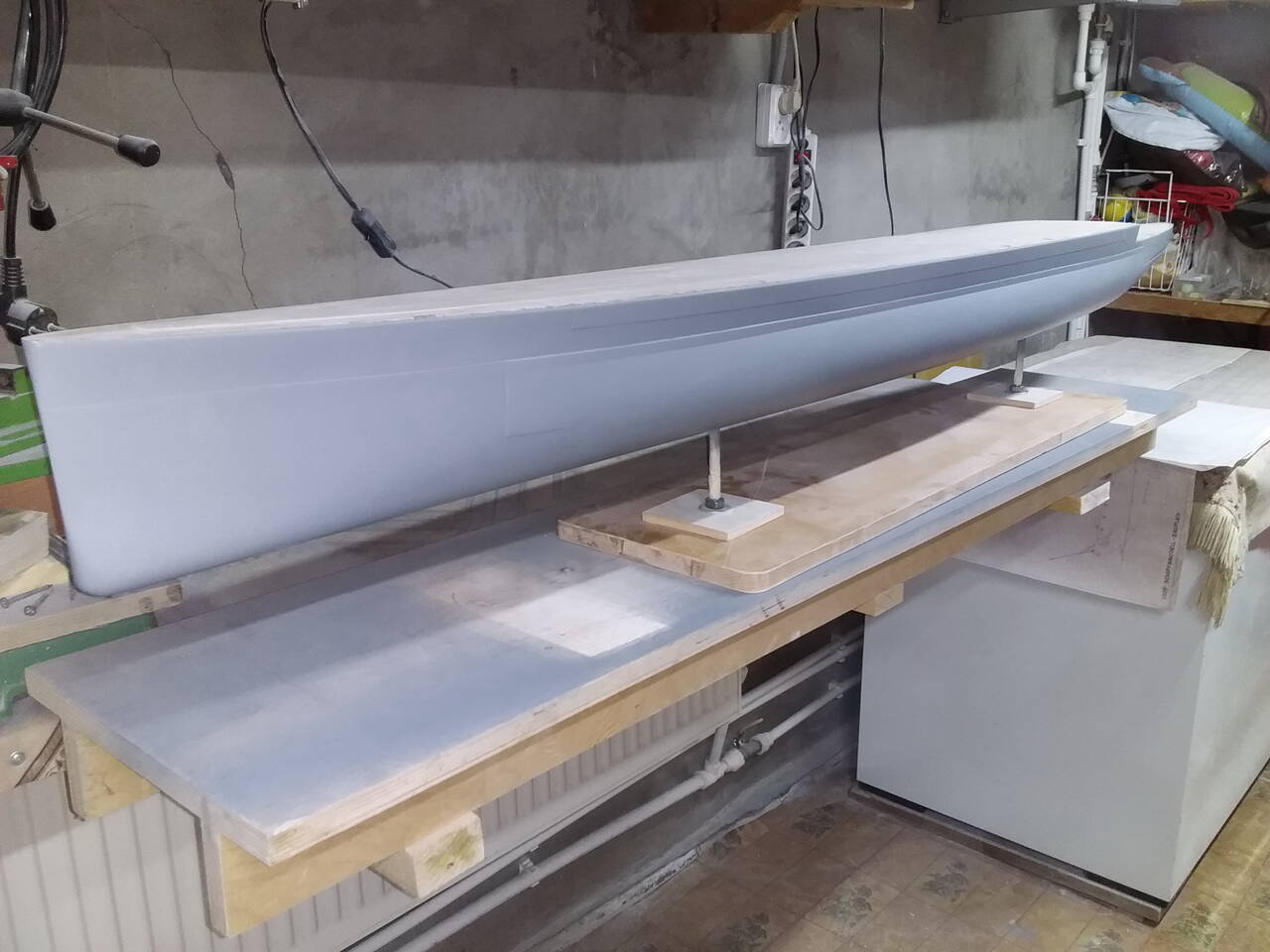

Самый пыльный этап работы пройден...
https://forumupload.ru/uploads/0013/94/06/15/t766625.jpg
https://forumupload.ru/uploads/0013/94/06/15/t789015.jpg
https://forumupload.ru/uploads/0013/94/06/15/t306717.jpg
https://forumupload.ru/uploads/0013/94/06/15/t402461.jpg

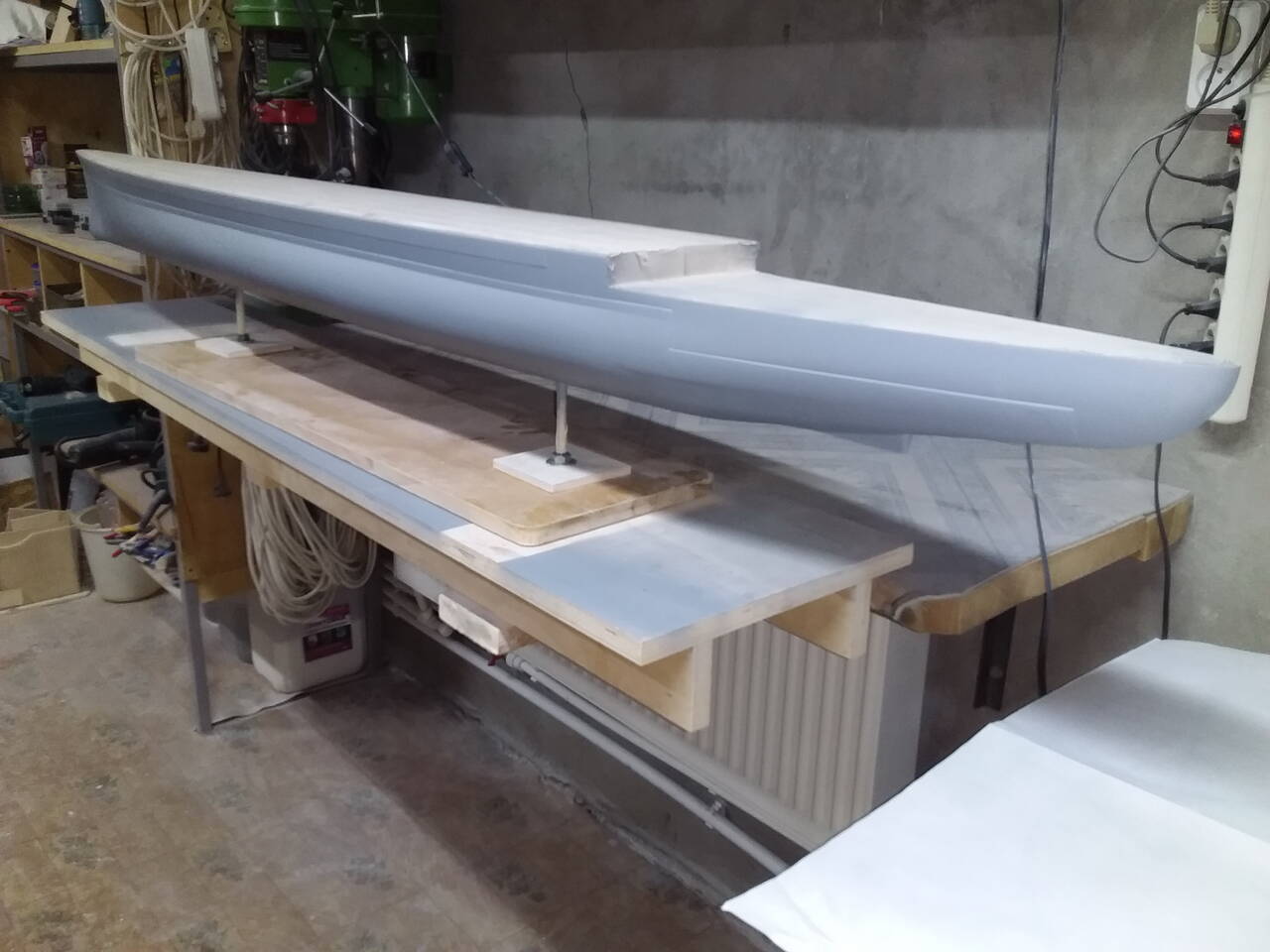

https://forumupload.ru/uploads/0013/94/06/15/t138091.jpg
https://forumupload.ru/uploads/0013/94/06/15/t673478.jpg

Отредактировано Azow-71 (13.01.24 18:00:54)

14

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34
Azow-71 написал(а):

Самый пыльный этап работы пройден...

Надстройки  у этого проекта несколько подпортили внешний вид , НО  корпус у него красивый , бортовые були и носовой "бульб"  ...  :cool:

  Красотища получается! Сергей , как имитировал выступ броневого пояса?  :question:

И , если можно  - выложи три последние снимка размером хотя бы 2 тыс. точек  по горизонту... уж больно ракурс хорошо ....  :rolleyes:  8-)

15

  • Автор: Искандер
  • Участник
  • Зарегистрирован: 19.06.23
  • Сообщений: 159
  • Последний визит:
    Вчера 19:46:50
Azow-71 написал(а):

Самый пыльный этап работы пройден...

Великолепно получается! :cool:

16

  • Автор: shhturman
  • Участник
  • shhturman
  • Откуда: Санкт-Петербург
  • Зарегистрирован: 02.02.14
  • Сообщений: 1073
  • Последний визит:
    Вчера 18:24:08
Azow-71 написал(а):

Самый пыльный этап работы пройден...

И когда вы только успеваете модели строить? :cool:

17

  • Автор: Azow-71
  • Участник
  • Azow-71
  • Откуда: г.Приморско-Ахтарск
  • Зарегистрирован: 19.01.16
  • Сообщений: 399
  • Последний визит:
    23.04.24 23:46:27

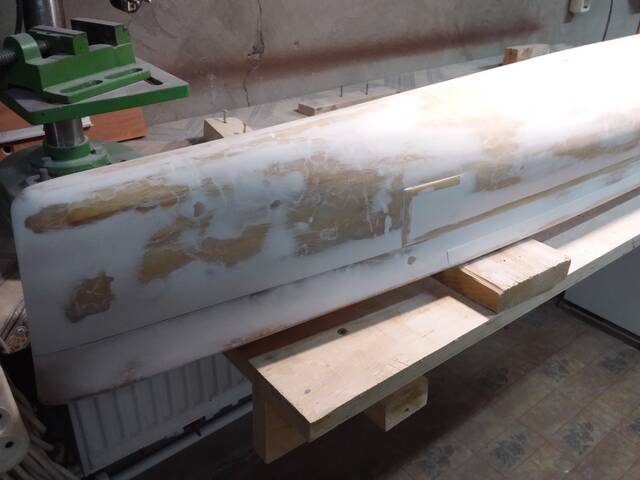

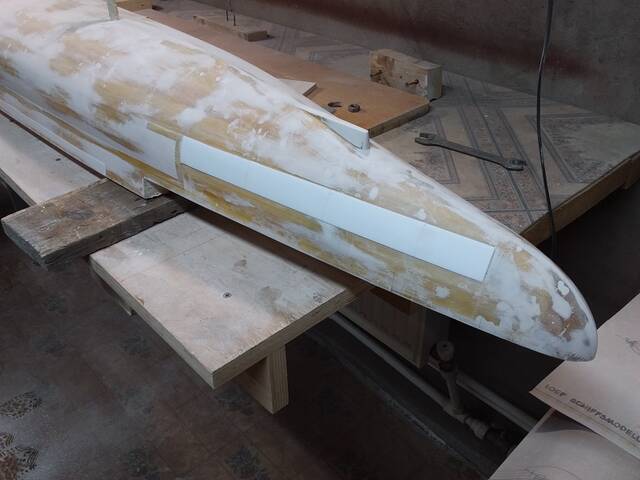

villi написал(а):

как имитировал выступ броневого пояса?

Приклеил полосу из стеклопластика на высоту выступающего бронепояса над бортовым булем, а также в местах носовых и кормовых оконечностях основного бронепояса, затем всё свёл шпаклёвкой.
Остальное видно по фотографиям.

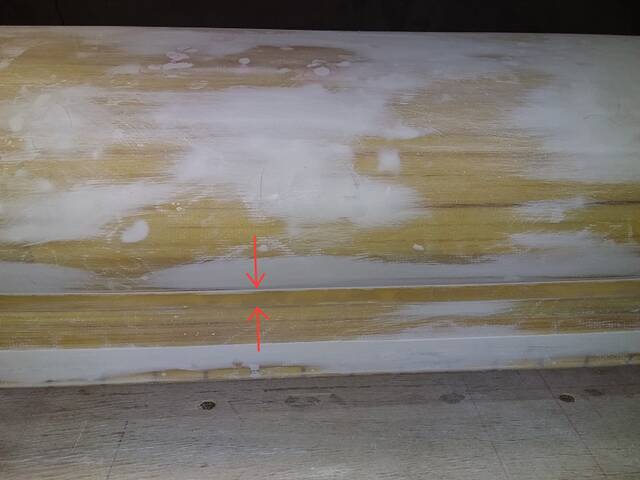

https://forumupload.ru/uploads/0013/94/06/15/t877333.jpg

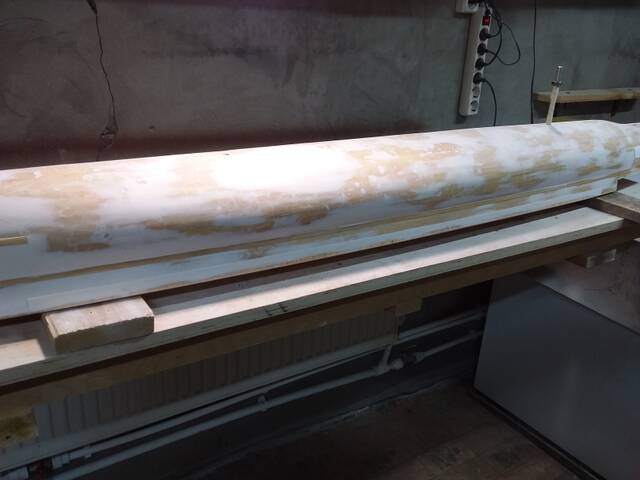

https://forumupload.ru/uploads/0013/94/06/15/t19054.jpg
https://forumupload.ru/uploads/0013/94/06/15/t862397.jpg
https://forumupload.ru/uploads/0013/94/06/15/t963641.jpg

18

  • Автор: Azow-71
  • Участник
  • Azow-71
  • Откуда: г.Приморско-Ахтарск
  • Зарегистрирован: 19.01.16
  • Сообщений: 399
  • Последний визит:
    23.04.24 23:46:27
shhturman написал(а):

И когда вы только успеваете модели строить?

В межсезонье между началом и окончанием летнего периода.  ;)

19

  • Автор: Azow-71
  • Участник
  • Azow-71
  • Откуда: г.Приморско-Ахтарск
  • Зарегистрирован: 19.01.16
  • Сообщений: 399
  • Последний визит:
    23.04.24 23:46:27

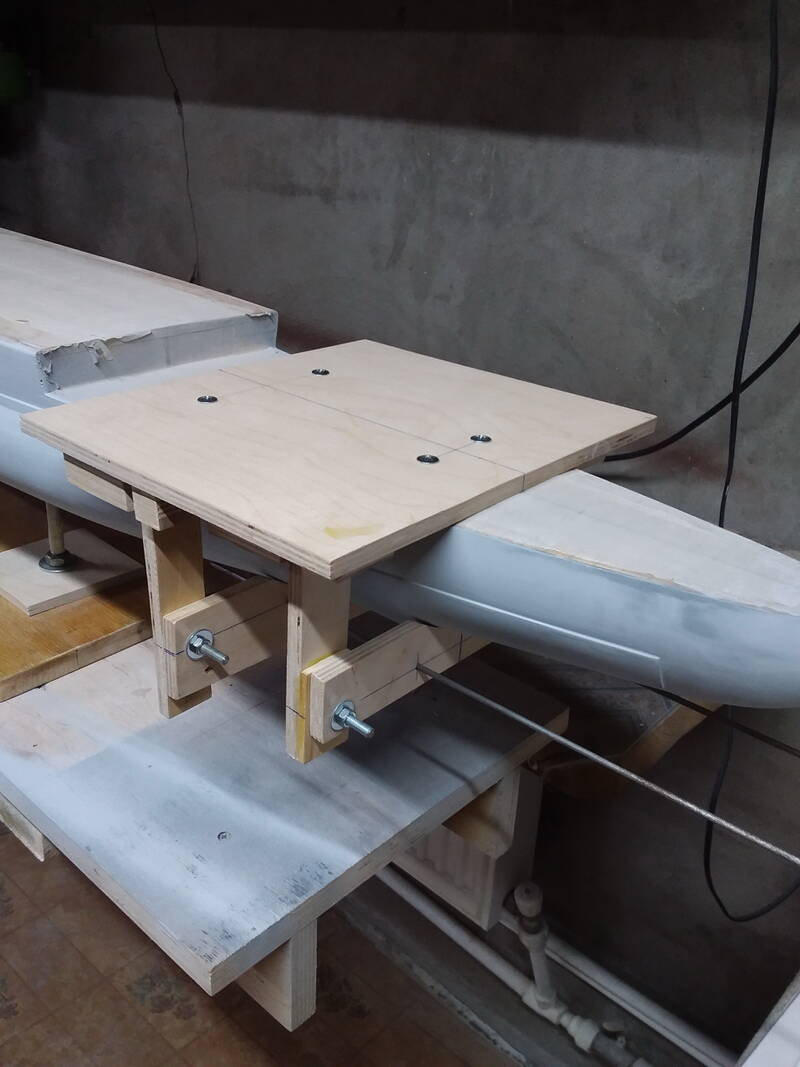

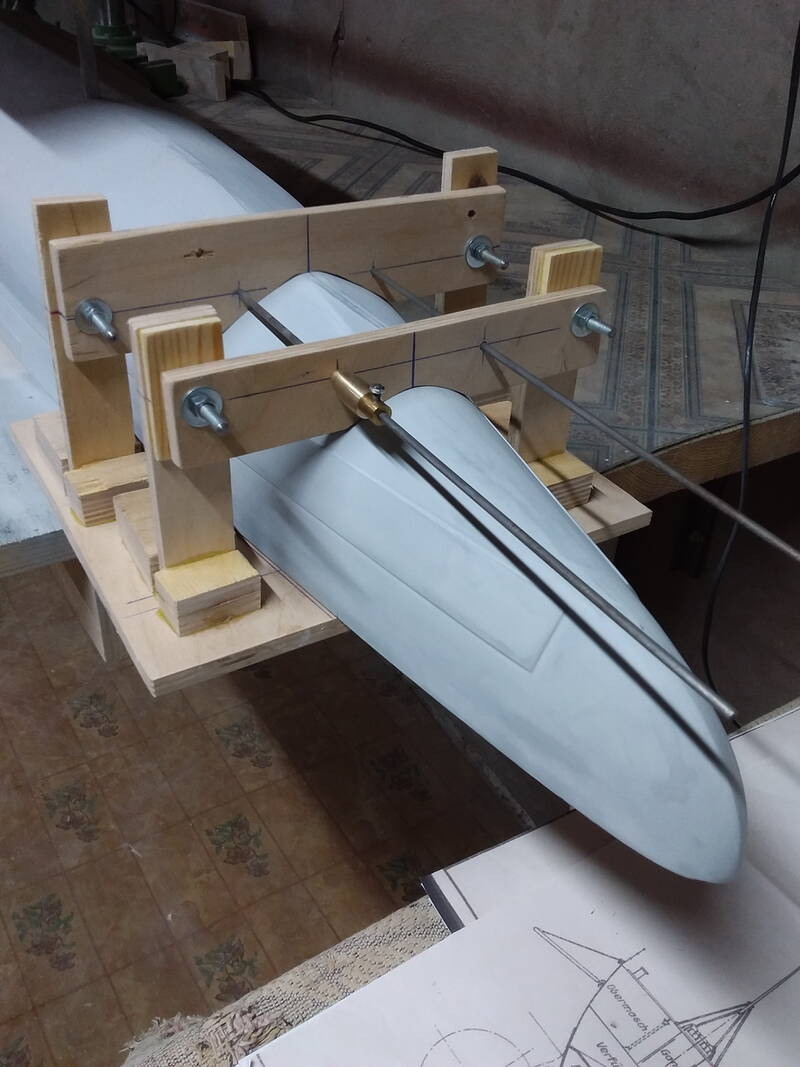

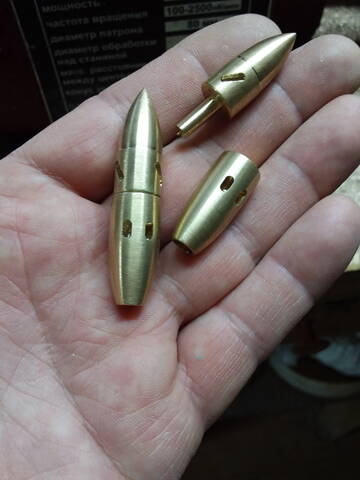

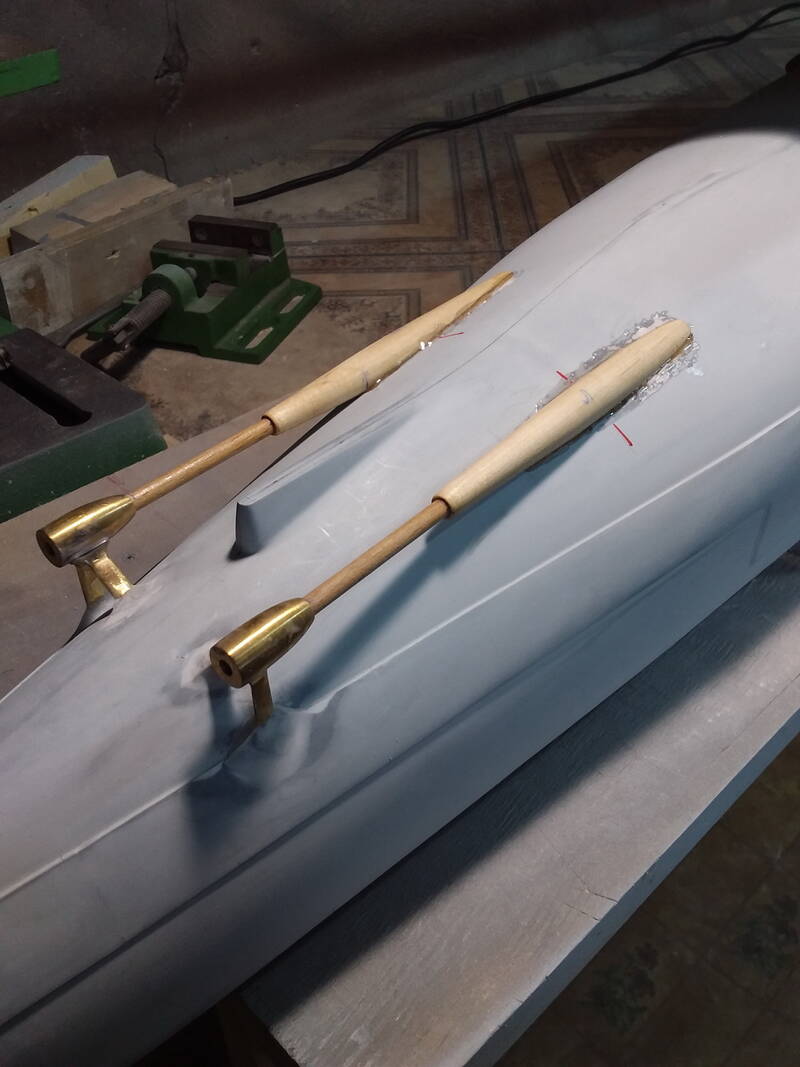

Немного о процессе...
https://forumupload.ru/uploads/0013/94/06/15/t692843.jpg
https://forumupload.ru/uploads/0013/94/06/15/t323197.jpg
https://forumupload.ru/uploads/0013/94/06/15/t630614.jpg

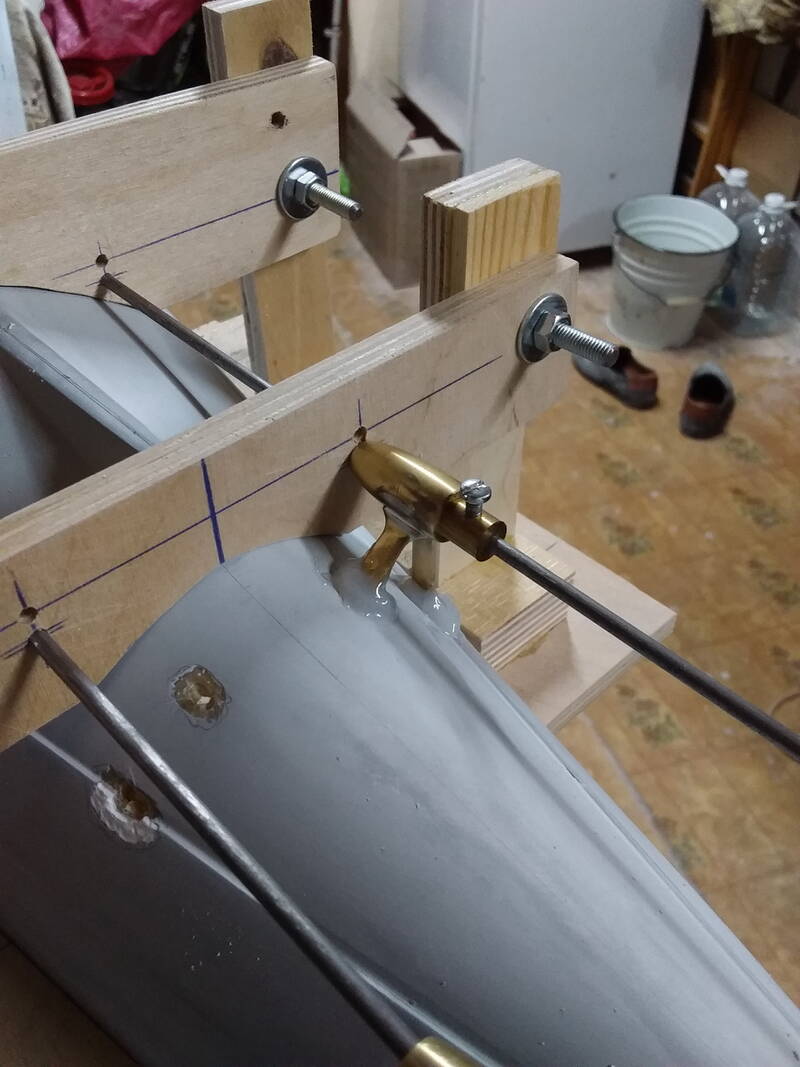

https://forumupload.ru/uploads/0013/94/06/15/t618100.jpg
https://forumupload.ru/uploads/0013/94/06/15/t48658.jpg

20

  • Автор: Azow-71
  • Участник
  • Azow-71
  • Откуда: г.Приморско-Ахтарск
  • Зарегистрирован: 19.01.16
  • Сообщений: 399
  • Последний визит:
    23.04.24 23:46:27

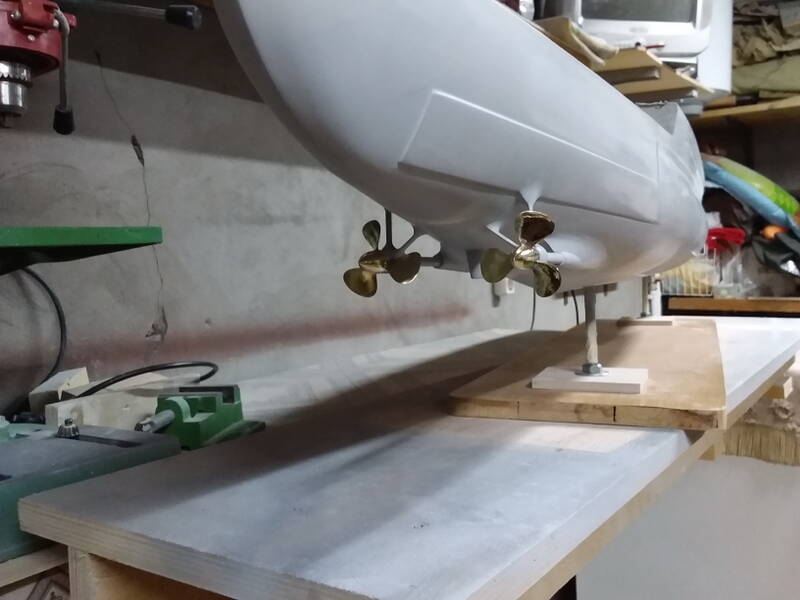

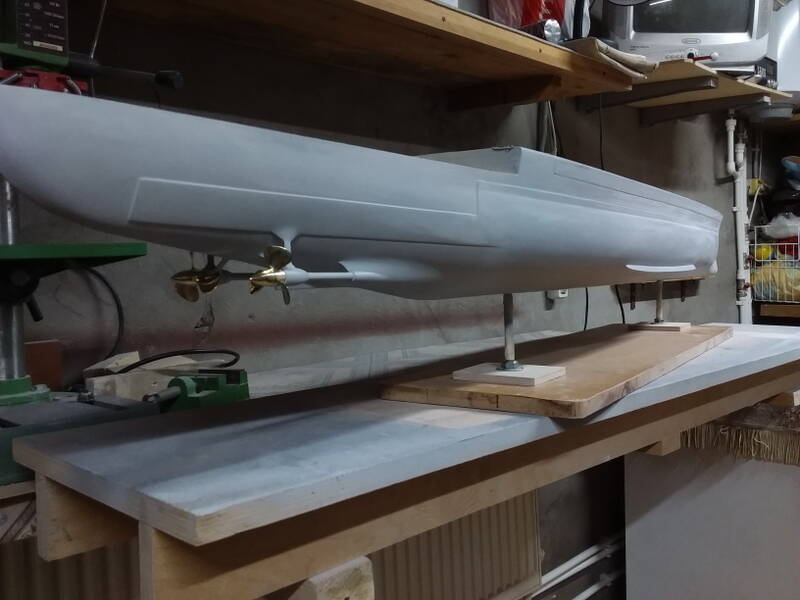

По итогу...
https://forumupload.ru/uploads/0013/94/06/15/t698997.jpg

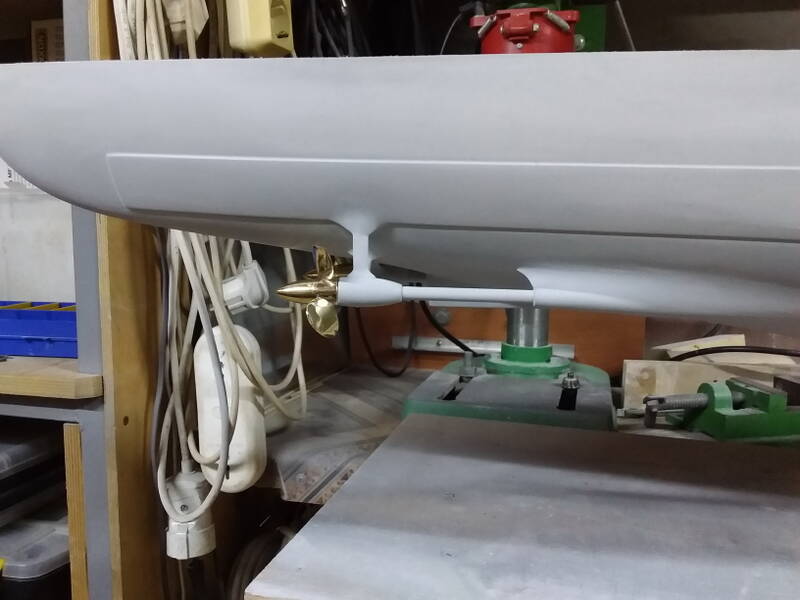

https://forumupload.ru/uploads/0013/94/06/15/t489783.jpg
https://forumupload.ru/uploads/0013/94/06/15/t854012.jpg

21

  • Автор: Искандер
  • Участник
  • Зарегистрирован: 19.06.23
  • Сообщений: 159
  • Последний визит:
    Вчера 19:46:50

Отлично получается!
Сергей Иванович, а броневой пояс на Дойчланд разве был не сплошной? Или мне только видится разрыв?

22

  • Автор: Azow-71
  • Участник
  • Azow-71
  • Откуда: г.Приморско-Ахтарск
  • Зарегистрирован: 19.01.16
  • Сообщений: 399
  • Последний визит:
    23.04.24 23:46:27
Искандер написал(а):

броневой пояс на Дойчланд разве был не сплошной? Или мне только видится разрыв?

  Если Вы имеете в виду выступающее окончание кормовой бронеплиты, то это не "разрыв".  На Дойчланде, в кормовой части корпуса, броневой пояс шёл в виде узкой полосы в сторону кормы с 31-го по 6-й шпангоут (у немцев шпангоуты начинаются с кормы). Корабль изначально создавался не для артиллерийских дуэлей, корсарам нужна была скорость.

23

  • Автор: Azow-71
  • Участник
  • Azow-71
  • Откуда: г.Приморско-Ахтарск
  • Зарегистрирован: 19.01.16
  • Сообщений: 399
  • Последний визит:
    23.04.24 23:46:27

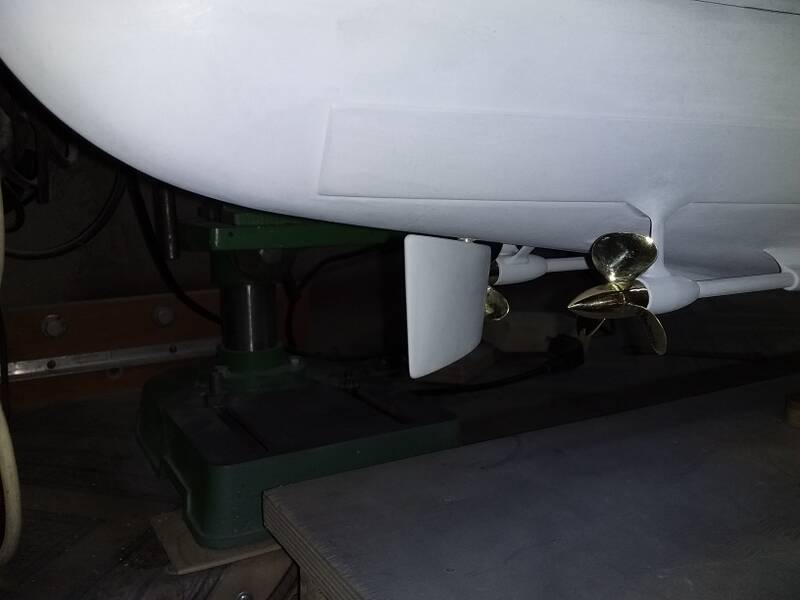

Ещё добавил...

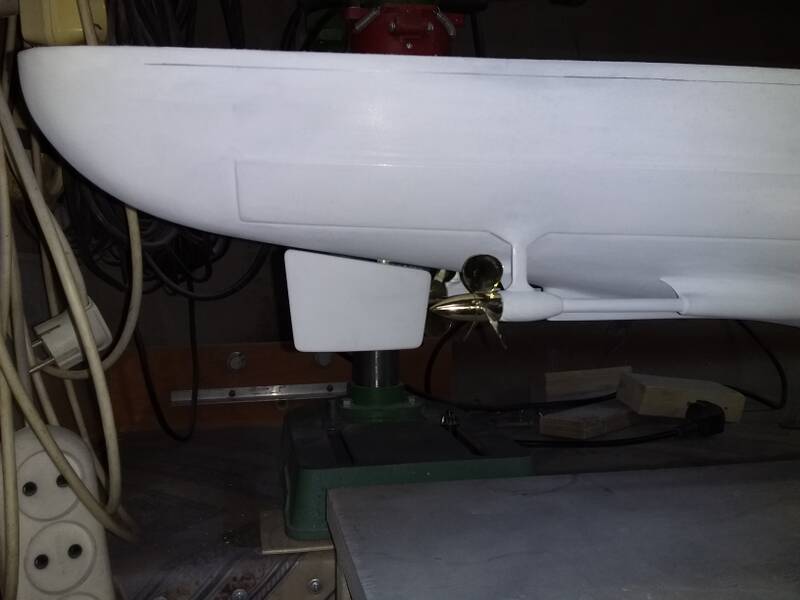

https://forumupload.ru/uploads/0013/94/06/15/t234836.jpg
https://forumupload.ru/uploads/0013/94/06/15/t911348.jpg

24

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34
Искандер написал(а):

Или мне только видится разрыв?

   Разрыва нет , под "ступенькой"    нижняя кромка пояса скрывается под булем  поэтому получается видимость разрыва.  8-)

Azow-71 написал(а):

Ещё добавил...

   Красотищщаа!  :cool:

25

  • Автор: Искандер
  • Участник
  • Зарегистрирован: 19.06.23
  • Сообщений: 159
  • Последний визит:
    Вчера 19:46:50
Azow-71 написал(а):

Если Вы имеете в виду выступающее окончание кормовой бронеплиты, то это не "разрыв".  На Дойчланде, в кормовой части корпуса, броневой пояс шёл в виде узкой полосы в сторону кормы с 31-го по 6-й шпангоут (у немцев шпангоуты начинаются с кормы). Корабль изначально создавался не для артиллерийских дуэлей, корсарам нужна была скорость.

villi написал(а):

Разрыва нет , под "ступенькой"    нижняя кромка пояса скрывается под булем  поэтому получается видимость разрыва.

Спасибо за пояснения.

villi написал(а):

Красотищщаа!

Это да.  :cool:

26

  • Автор: Azow-71
  • Участник
  • Azow-71
  • Откуда: г.Приморско-Ахтарск
  • Зарегистрирован: 19.01.16
  • Сообщений: 399
  • Последний визит:
    23.04.24 23:46:27

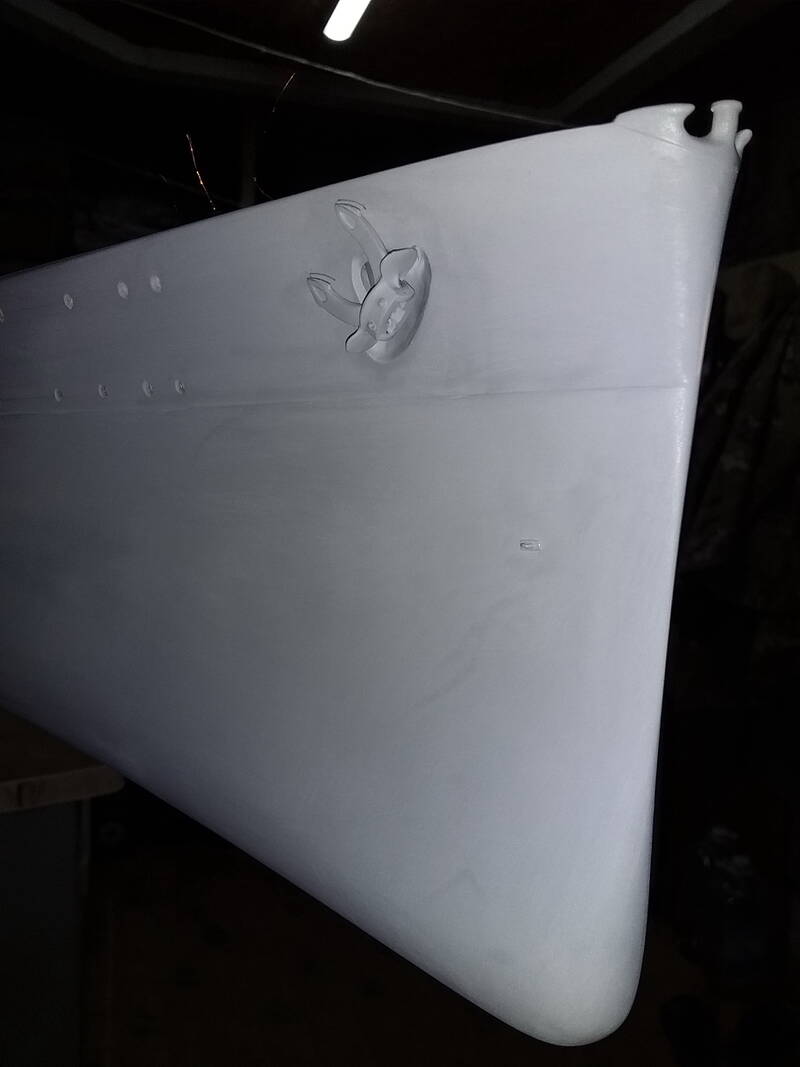

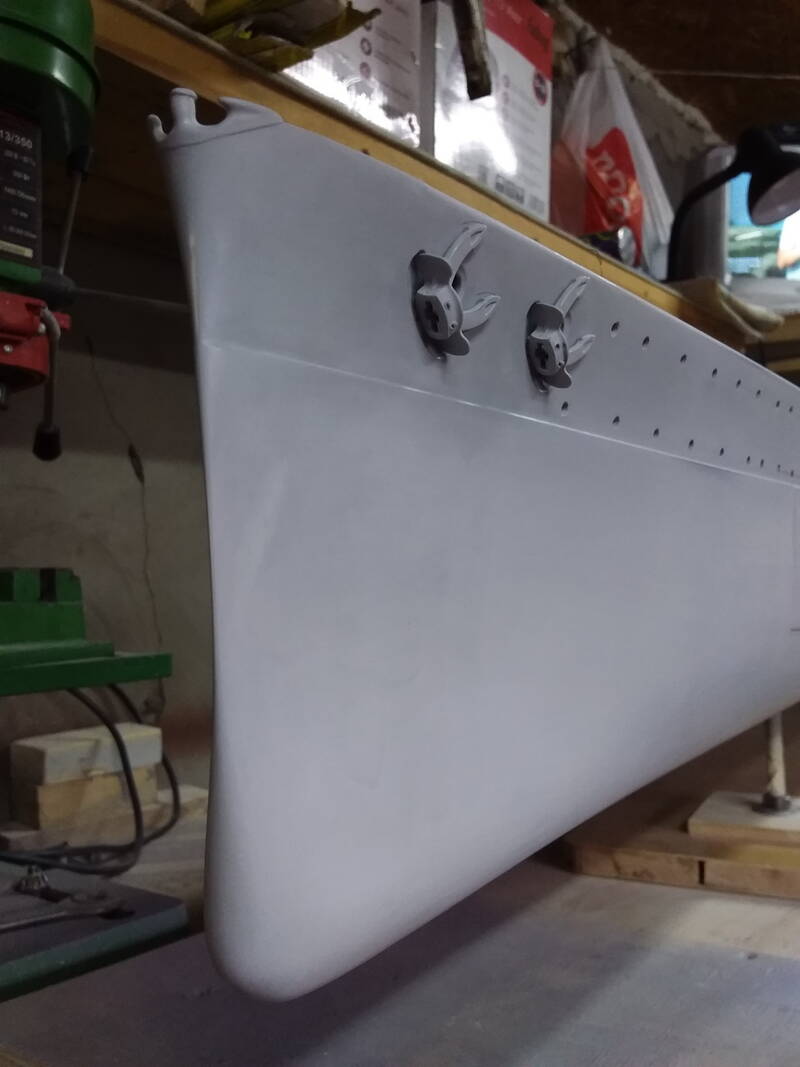

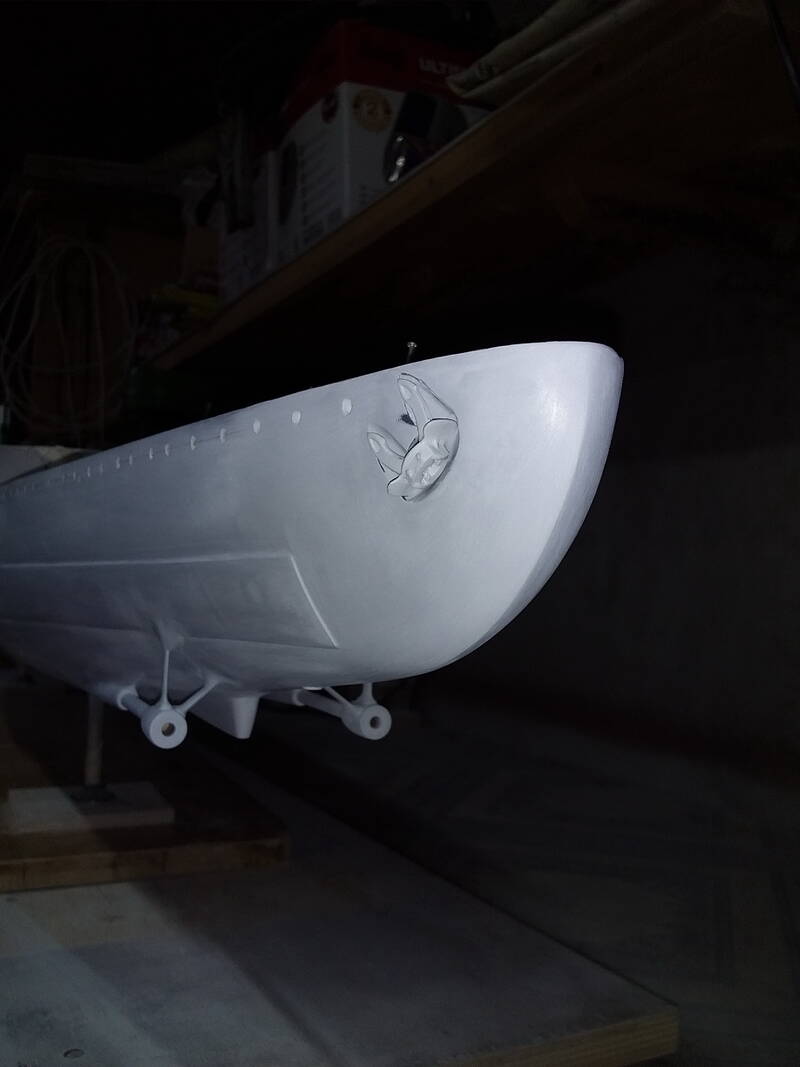

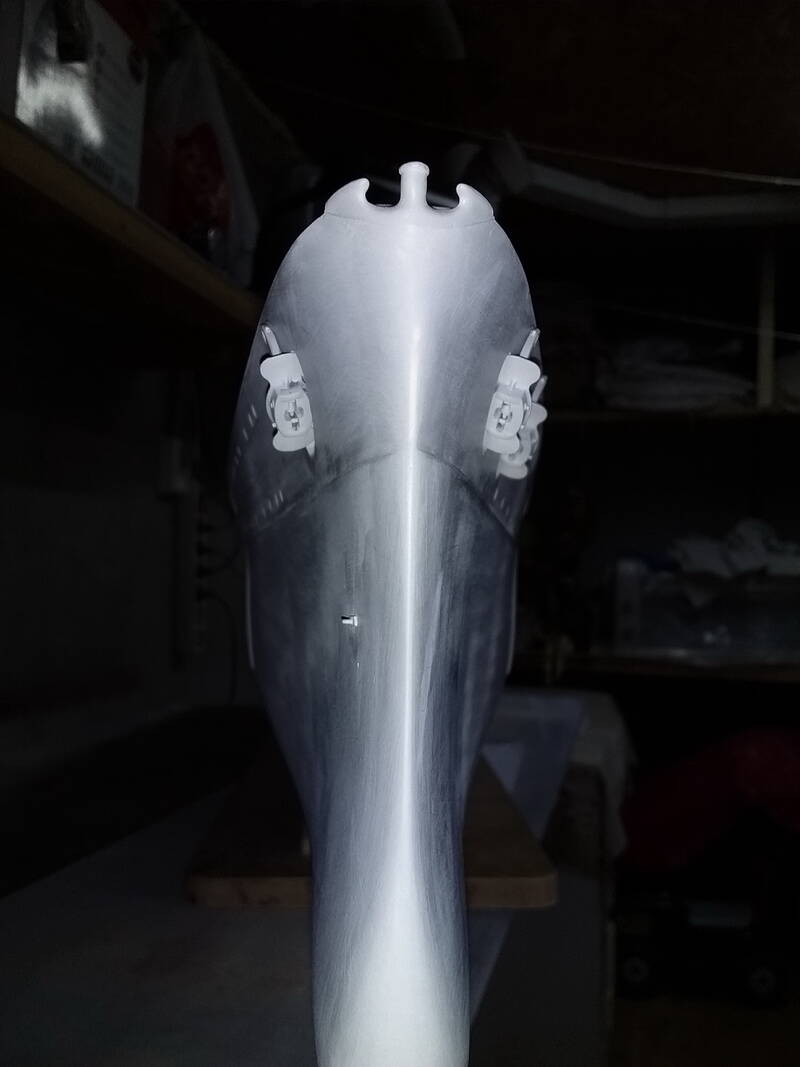

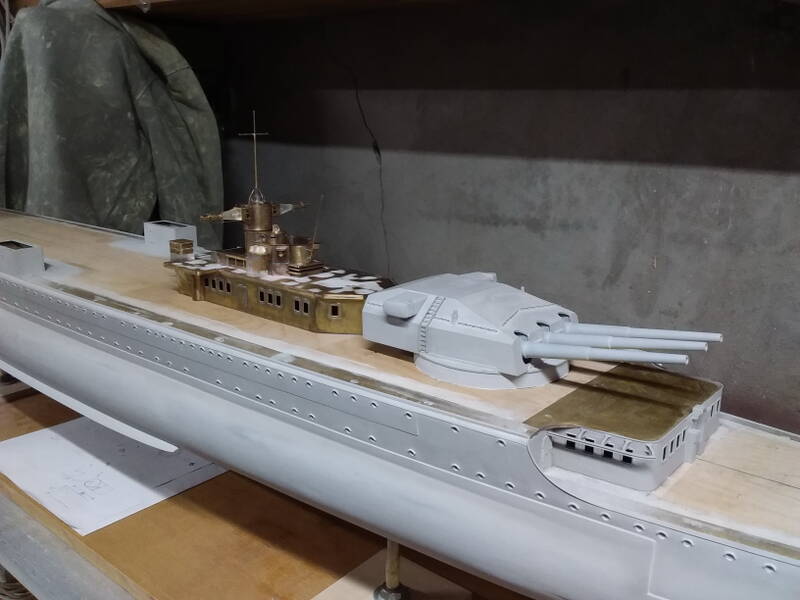

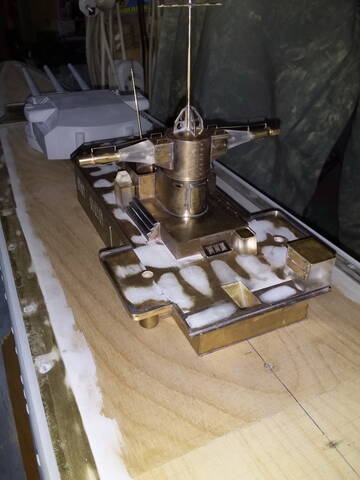

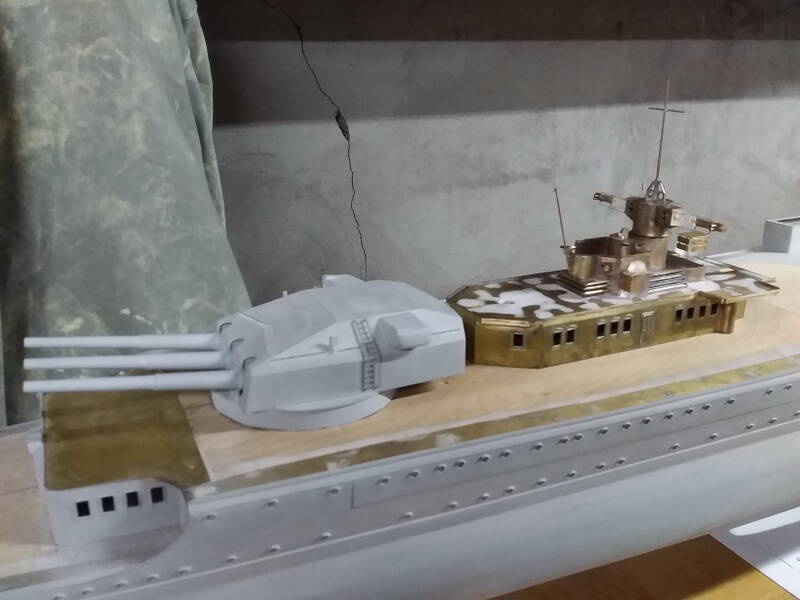

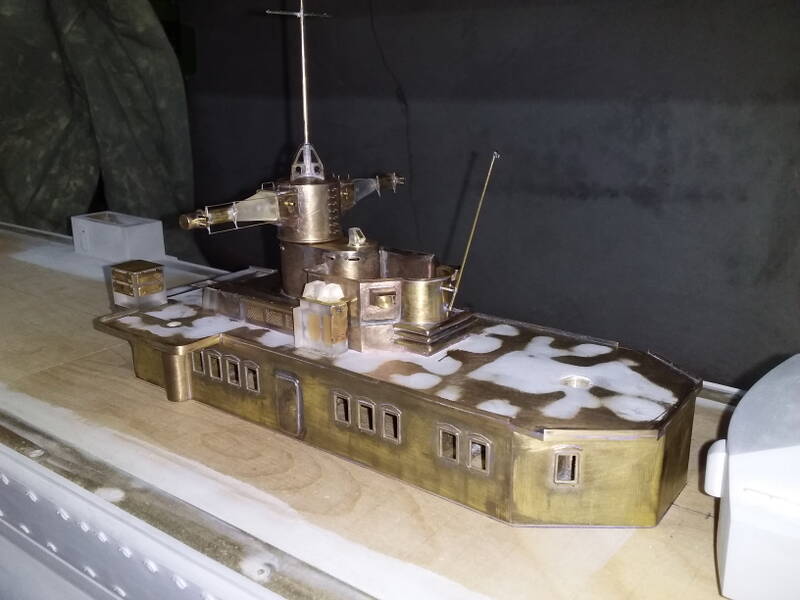

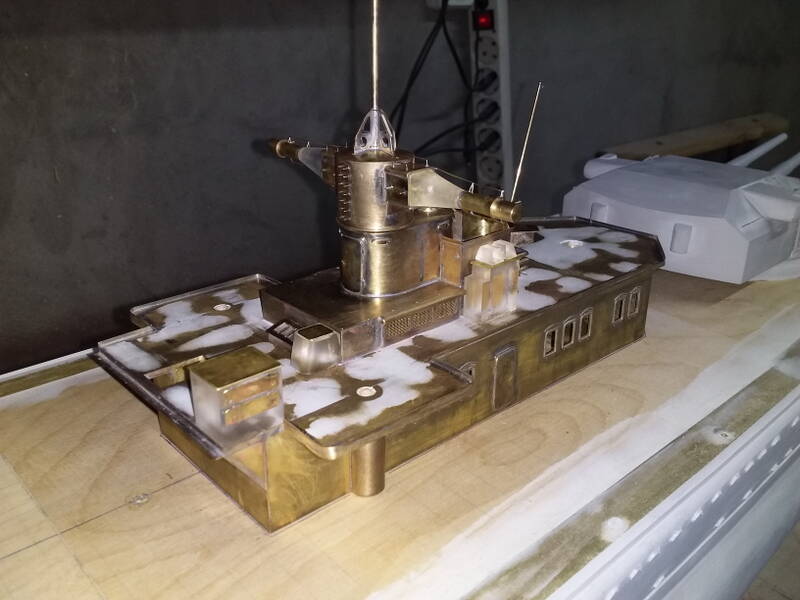

Примерка по месту...
https://forumupload.ru/uploads/0013/94/06/15/t429337.jpg
https://forumupload.ru/uploads/0013/94/06/15/t551922.jpg
https://forumupload.ru/uploads/0013/94/06/15/t427395.jpg
https://forumupload.ru/uploads/0013/94/06/15/t399495.jpg

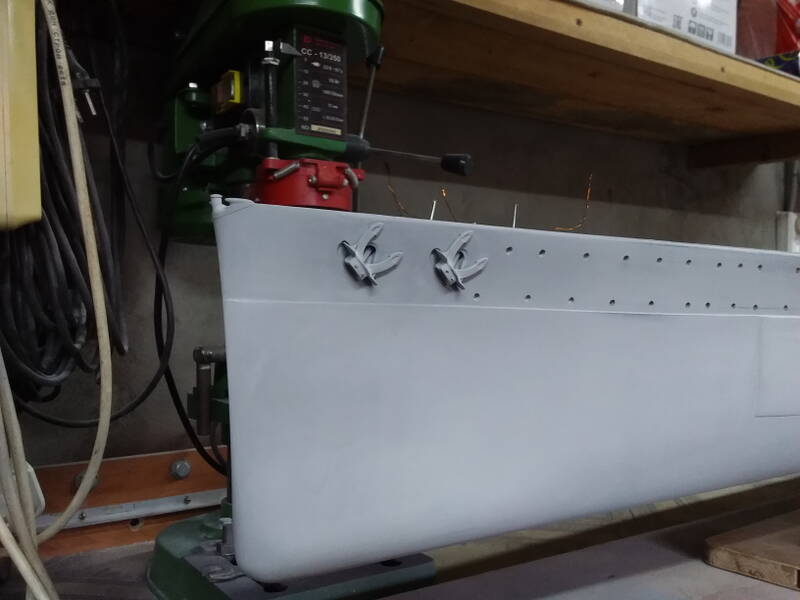

https://forumupload.ru/uploads/0013/94/06/15/t135110.jpg

27

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34
Azow-71 написал(а):

Примерка по месту...

Подошли .  :yep:   :cool:

28

  • Автор: Azow-71
  • Участник
  • Azow-71
  • Откуда: г.Приморско-Ахтарск
  • Зарегистрирован: 19.01.16
  • Сообщений: 399
  • Последний визит:
    23.04.24 23:46:27

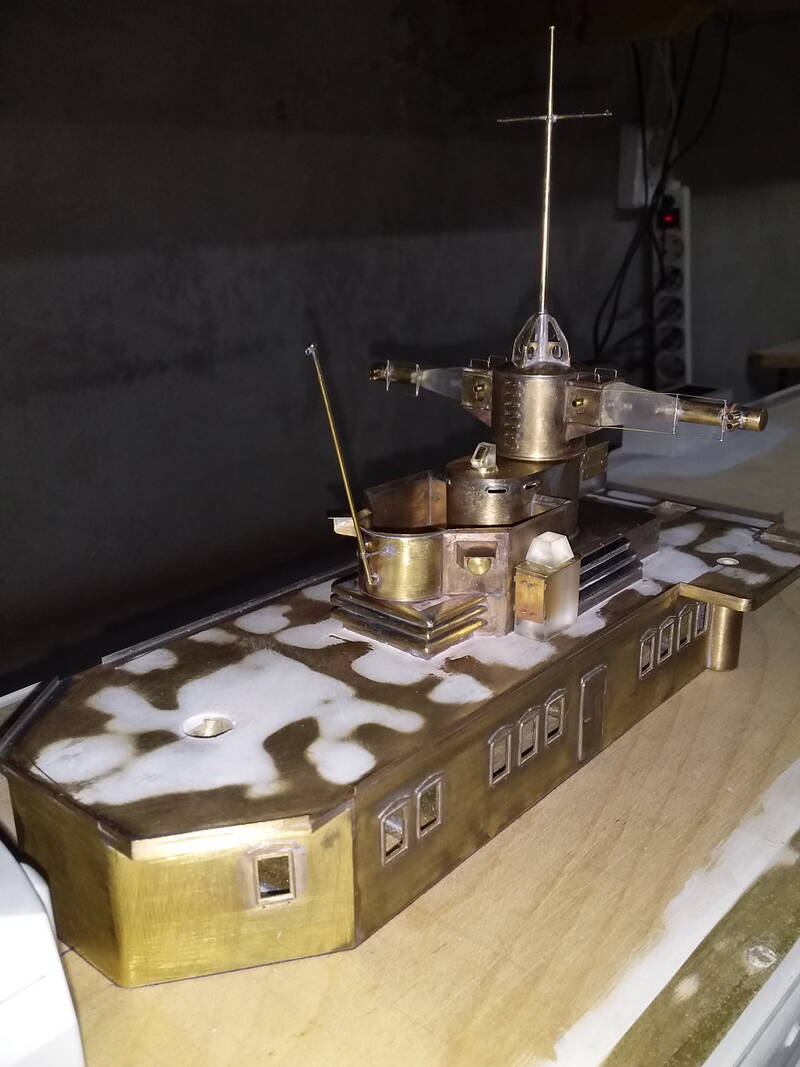

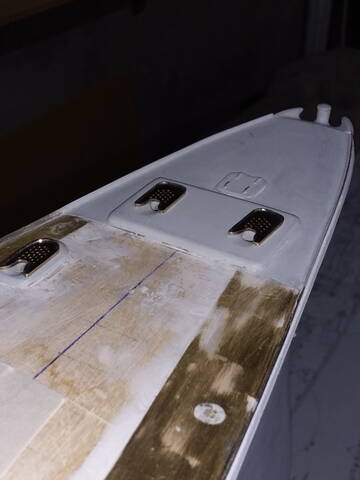

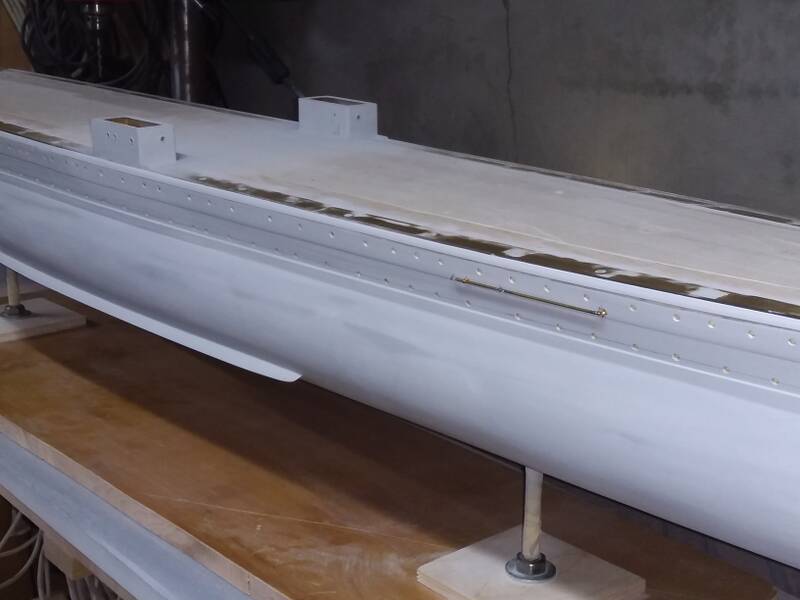

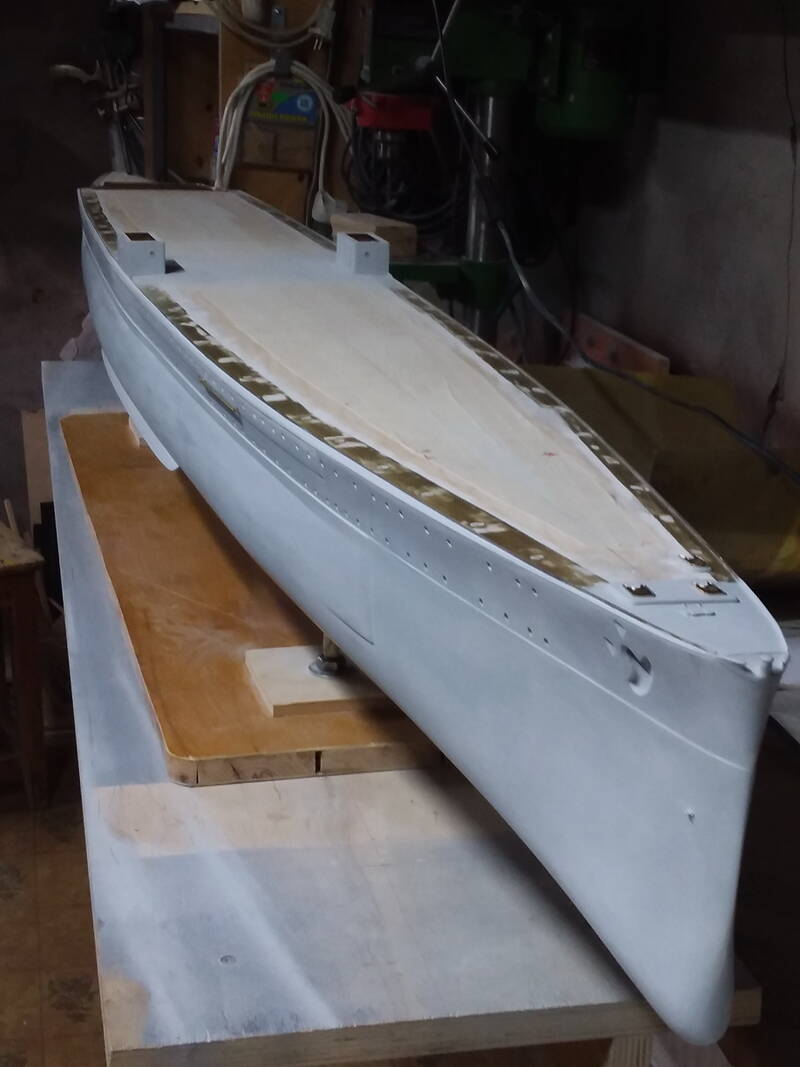

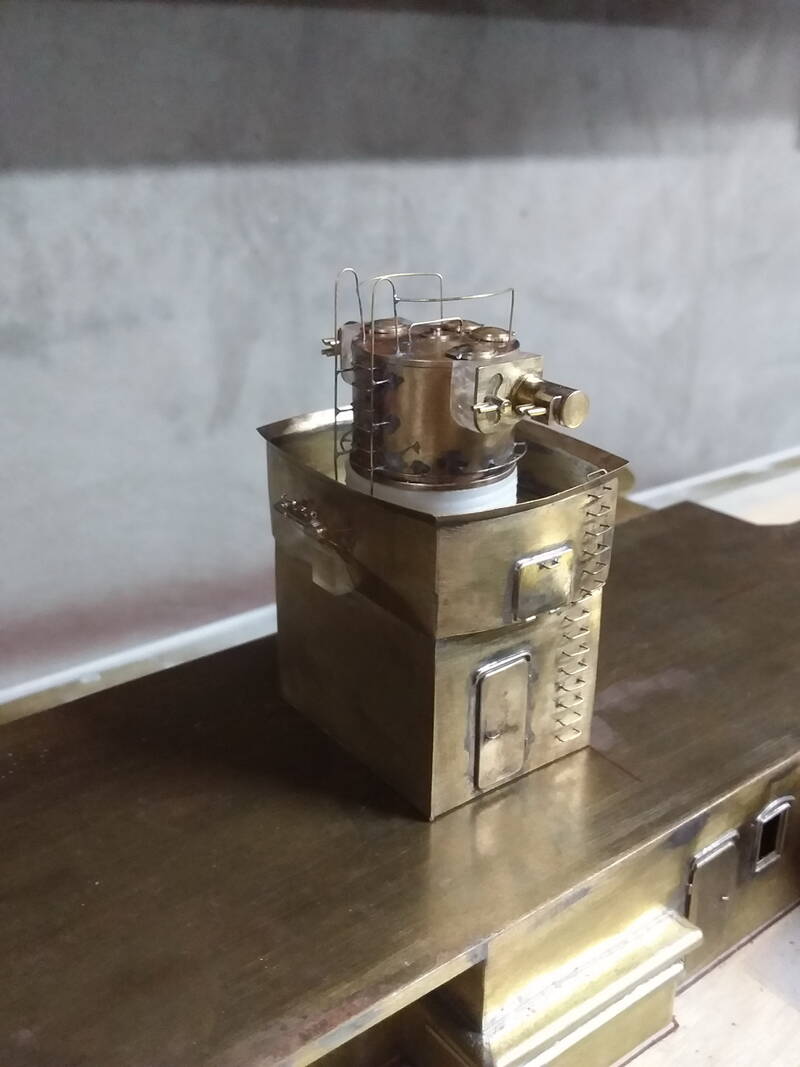

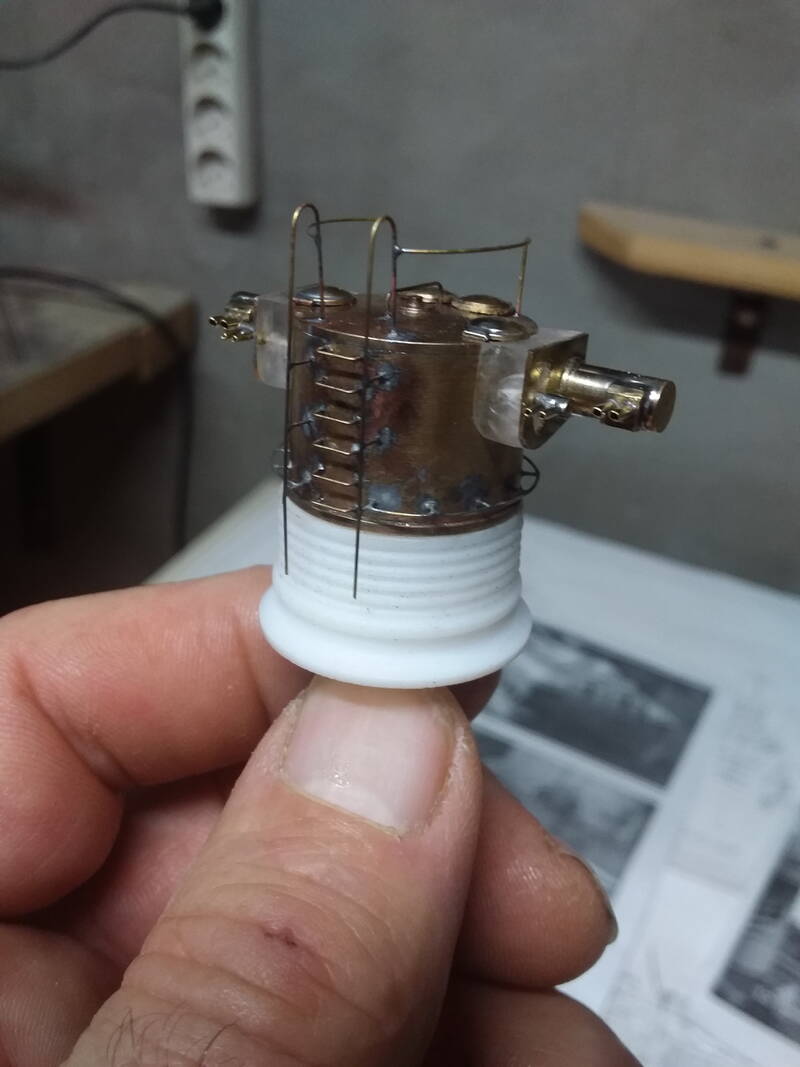

Немного поразмялся с паяльником...
https://forumupload.ru/uploads/0013/94/06/15/t677235.jpg
https://forumupload.ru/uploads/0013/94/06/15/t363964.jpg
https://forumupload.ru/uploads/0013/94/06/15/t33054.jpg
https://forumupload.ru/uploads/0013/94/06/15/t796132.jpg

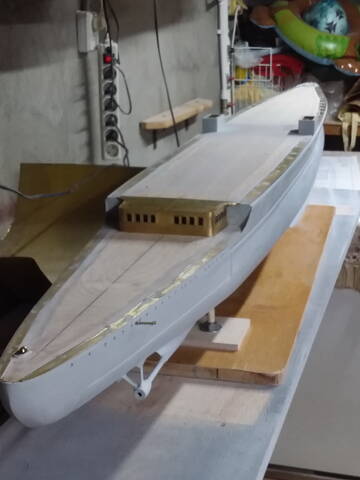

https://forumupload.ru/uploads/0013/94/06/15/t822869.jpg

29

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34
Azow-71 написал(а):

Немного поразмялся с паяльником...

:cool:  :cool:

   Каково назначение полосы по краю палубы?  :question:

30

  • Автор: shhturman
  • Участник
  • shhturman
  • Откуда: Санкт-Петербург
  • Зарегистрирован: 02.02.14
  • Сообщений: 1073
  • Последний визит:
    Вчера 18:24:08
Azow-71 написал(а):

Немного поразмялся с паяльником...

:cool:

31

  • Автор: Azow-71
  • Участник
  • Azow-71
  • Откуда: г.Приморско-Ахтарск
  • Зарегистрирован: 19.01.16
  • Сообщений: 399
  • Последний визит:
    23.04.24 23:46:27
villi написал(а):

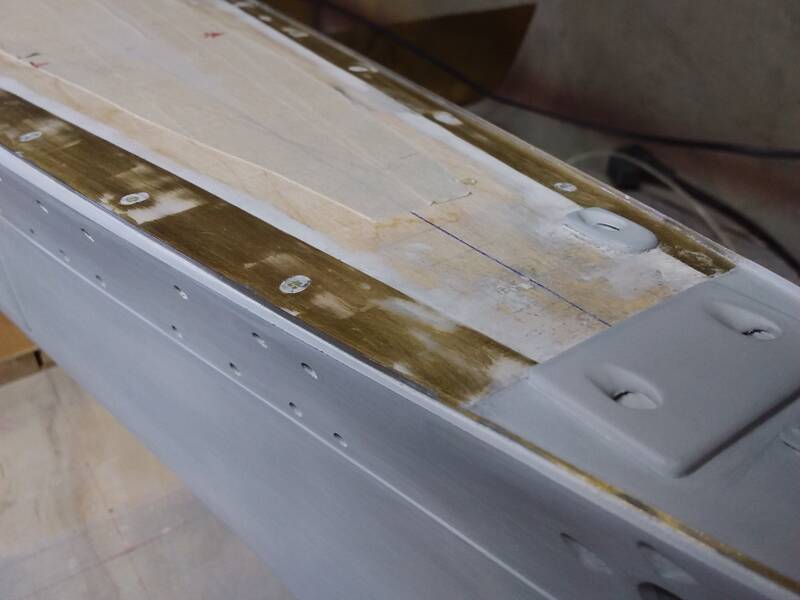

Каково назначение полосы по краю палубы?

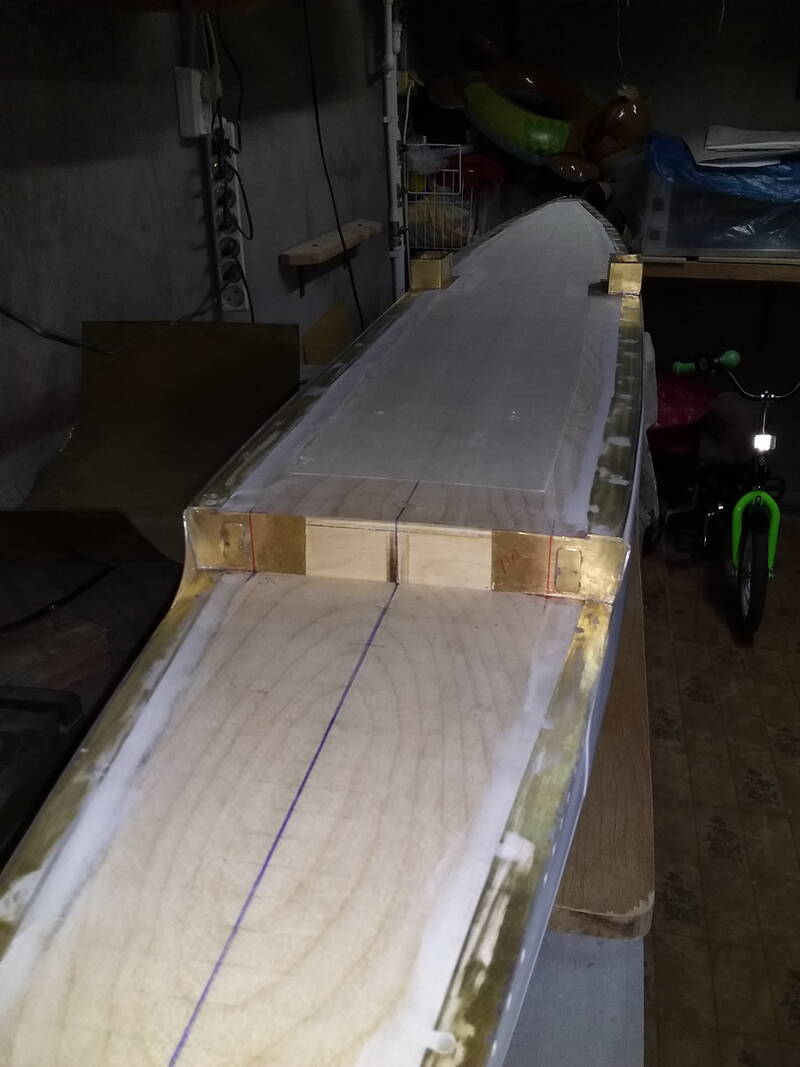

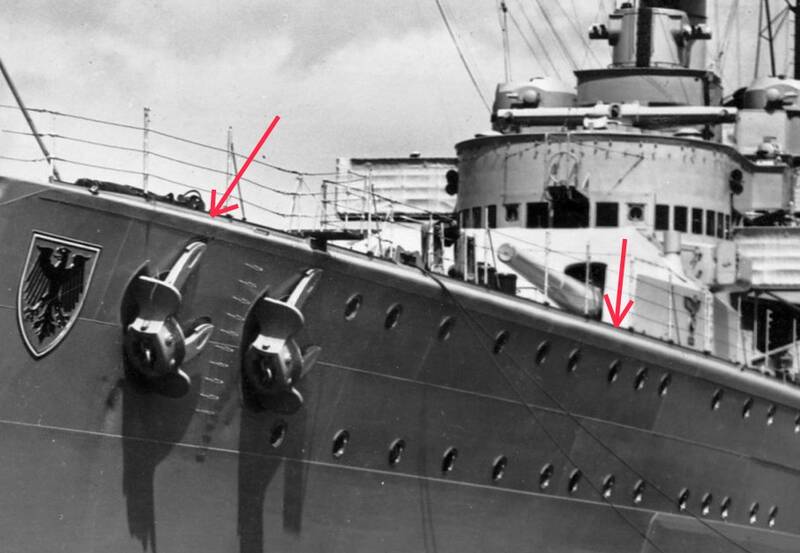

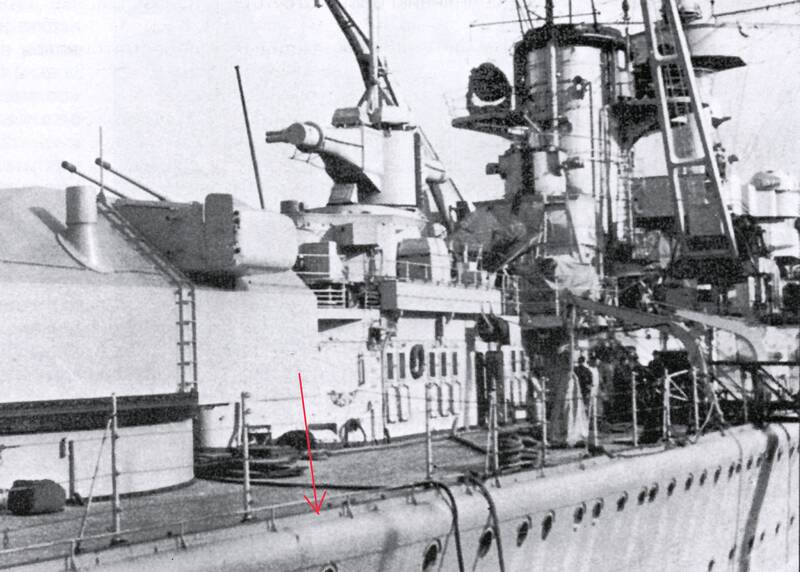

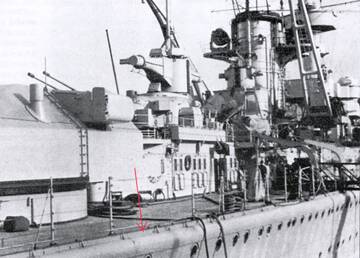

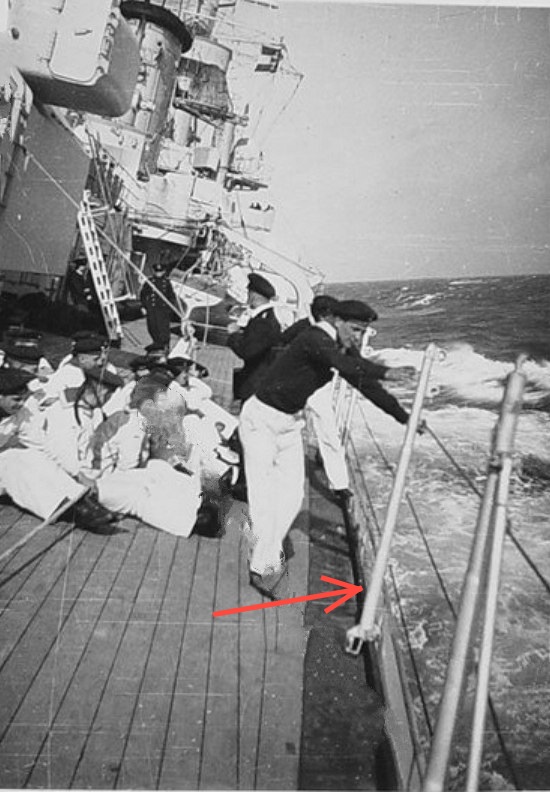

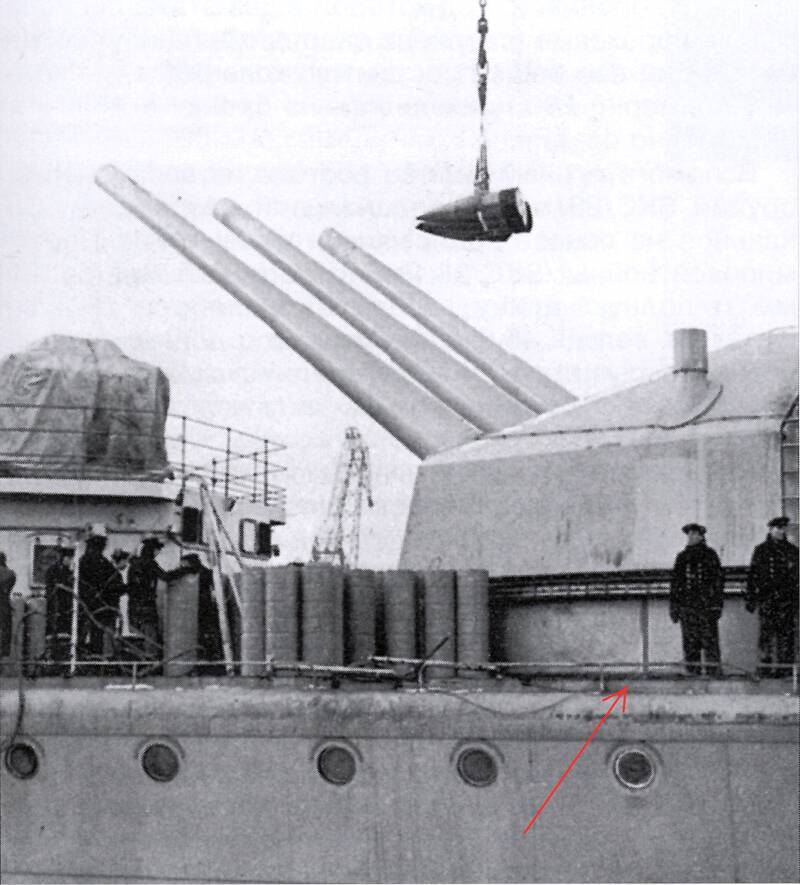

Корпус этого кораблика имеет определённые конструктивные особенности. От носа и до юта по краю палубы установлена металлическая полоса высотой 10-15 см, к которой крепились леера.
https://forumupload.ru/uploads/0013/94/06/15/t681906.jpg
https://forumupload.ru/uploads/0013/94/06/15/t780914.jpg
https://forumupload.ru/uploads/0013/94/06/15/t165608.jpg
https://forumupload.ru/uploads/0013/94/06/15/t575028.jpg
  На полосы по краю палубы с торцевой стороны напаивались узкие полоски шириной 2 мм. Затем шпаклёвкой выводилось скругление выступа (наплыва) борта и после этого задувалось грунтом имитируя шов.

32

  • Автор: Azow-71
  • Участник
  • Azow-71
  • Откуда: г.Приморско-Ахтарск
  • Зарегистрирован: 19.01.16
  • Сообщений: 399
  • Последний визит:
    23.04.24 23:46:27

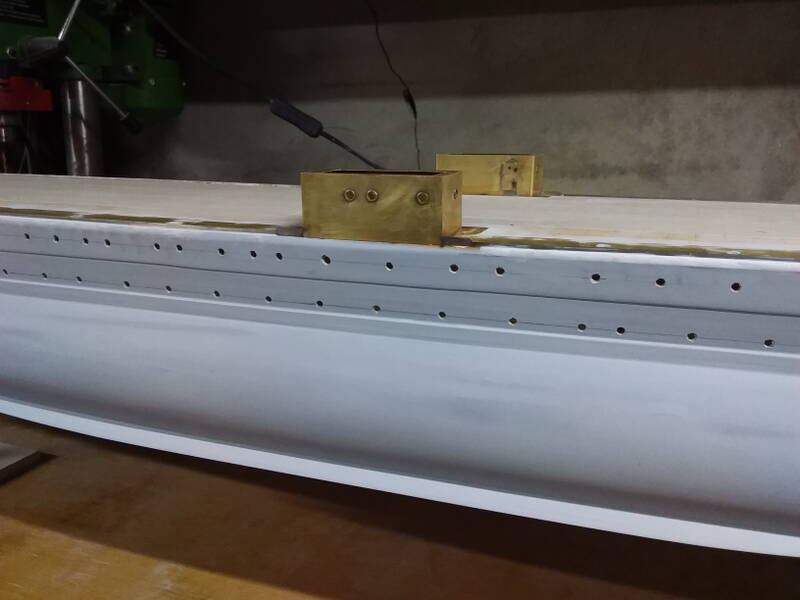

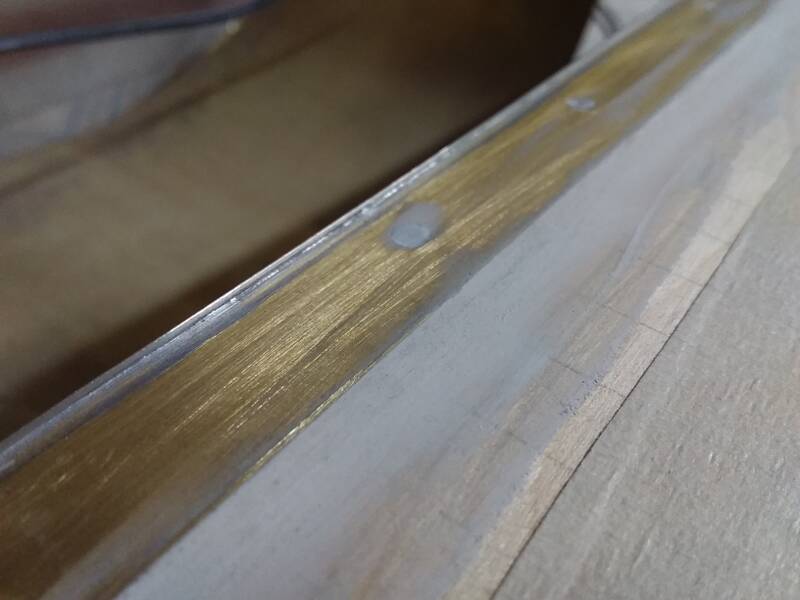

В процессе это выглядело так.
https://forumupload.ru/uploads/0013/94/06/15/t322159.jpg
https://forumupload.ru/uploads/0013/94/06/15/t484475.jpg
https://forumupload.ru/uploads/0013/94/06/15/t658285.jpg

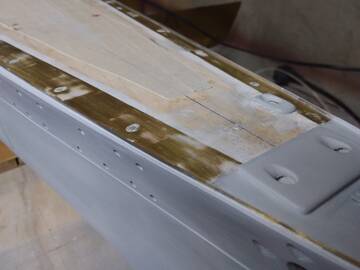

https://forumupload.ru/uploads/0013/94/06/15/t368847.jpg

33

  • Автор: Azow-71
  • Участник
  • Azow-71
  • Откуда: г.Приморско-Ахтарск
  • Зарегистрирован: 19.01.16
  • Сообщений: 399
  • Последний визит:
    23.04.24 23:46:27

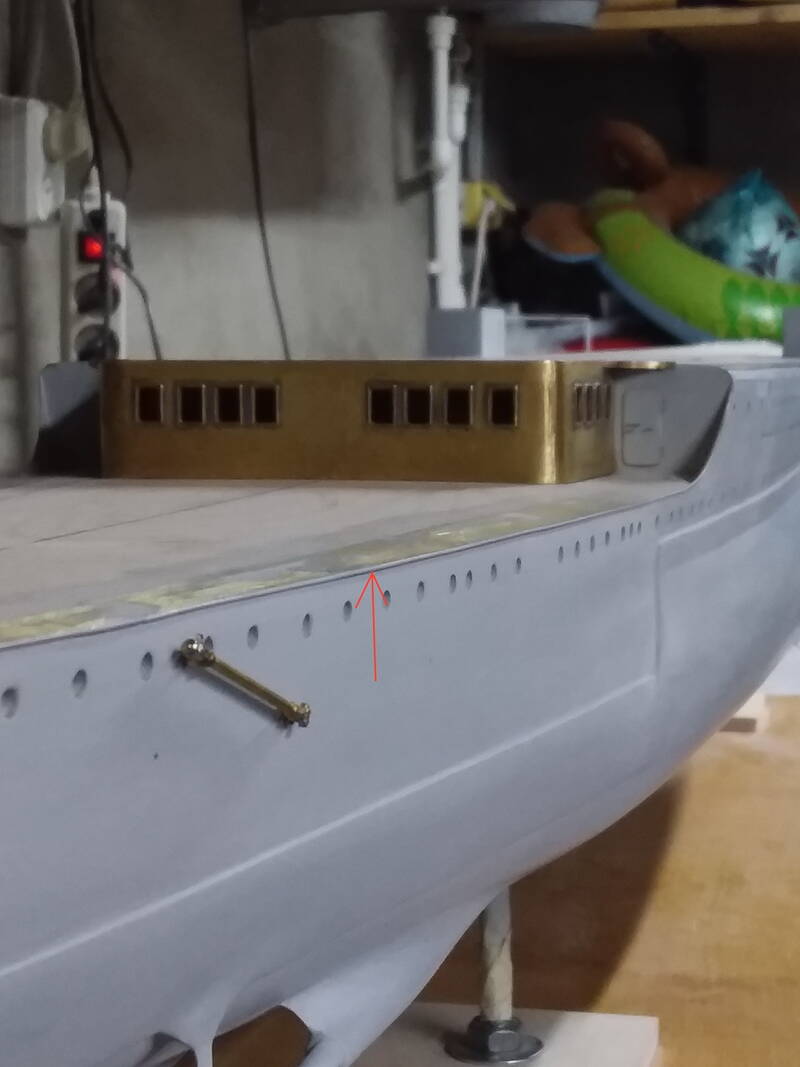

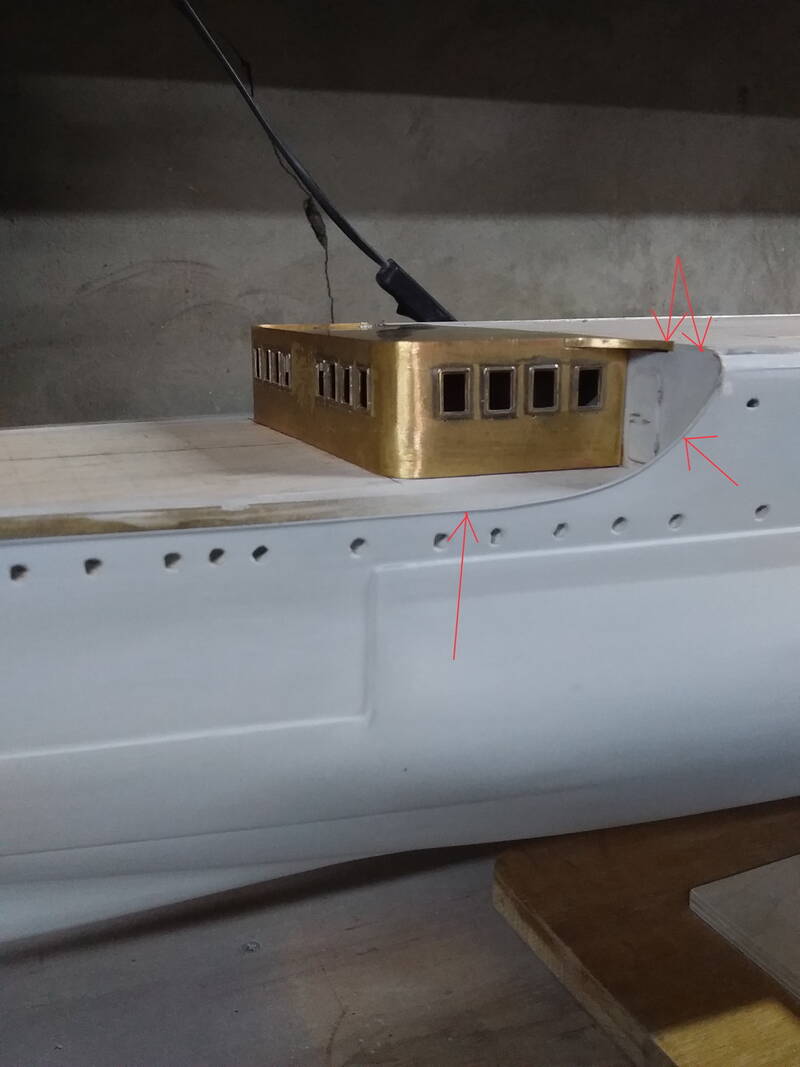

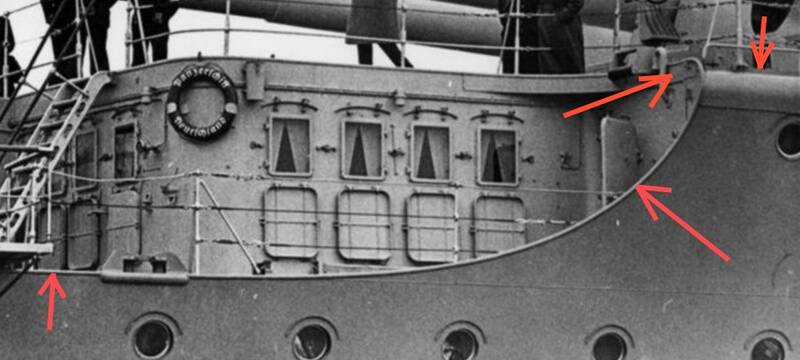

В кормовой части на эти полосы уже крепились окантовка и фальшборт.
https://forumupload.ru/uploads/0013/94/06/15/t365868.jpg
https://forumupload.ru/uploads/0013/94/06/15/t720446.jpg

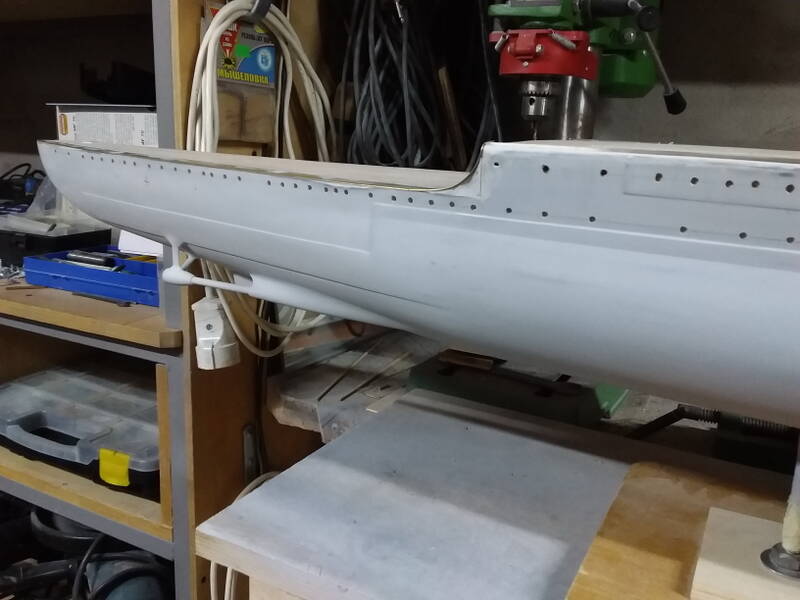

https://forumupload.ru/uploads/0013/94/06/15/t469413.jpg

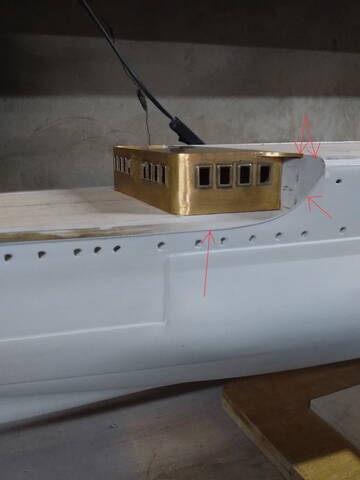

https://forumupload.ru/uploads/0013/94/06/15/t397610.jpg
https://forumupload.ru/uploads/0013/94/06/15/t946567.jpg

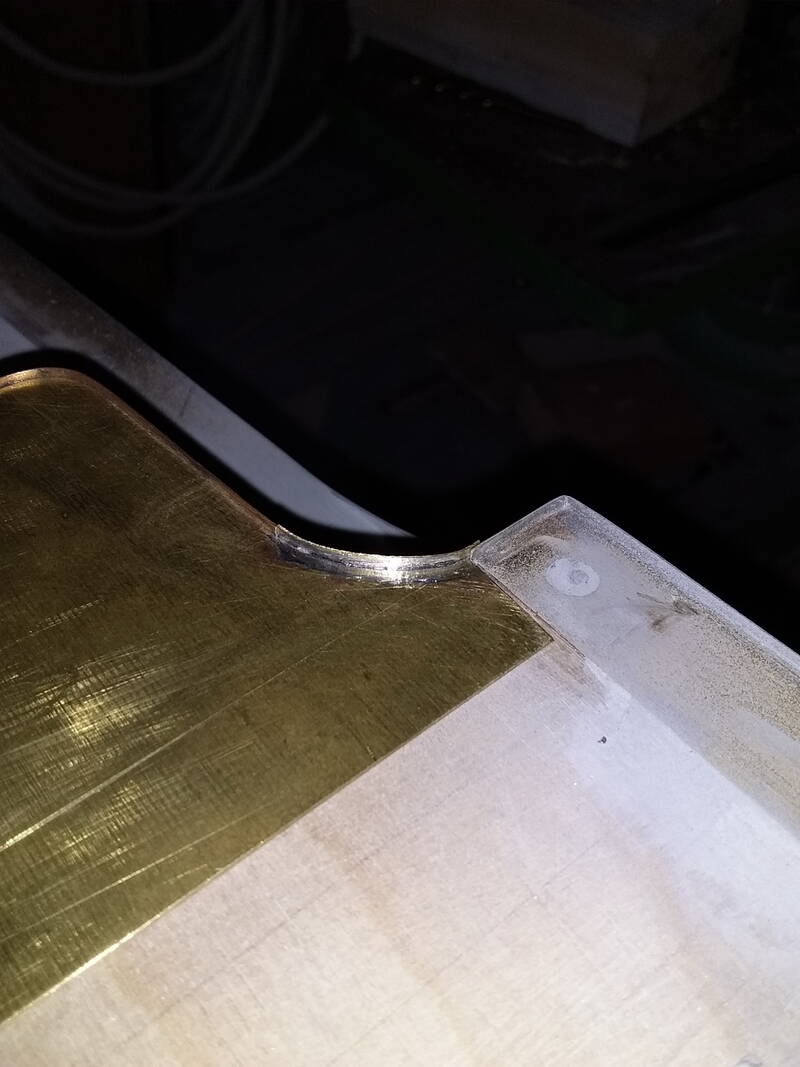

https://forumupload.ru/uploads/0013/94/06/15/t148612.jpg

34

  • Автор: Старпом
  • Участник
  • Старпом
  • Откуда: Челябинск
  • Зарегистрирован: 27.03.20
  • Сообщений: 852
  • Последний визит:
    Вчера 04:28:15

Фельдиперсовый кораблик!!! :cool:
   Очень интересные выкрутасы.

Отредактировано Старпом (20.03.24 06:23:36)

35

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34

Да уж.. загогулины интересные...

Сергей отлично получилось!  Очень аккуратно!  :cool:  :cool:

36

  • Автор: IBeRUS
  • Участник
  • IBeRUS
  • Откуда: Новороссийск
  • Зарегистрирован: 14.11.15
  • Сообщений: 521
  • Последний визит:
    Вчера 23:52:07

Коллеги, ну тут же всё просто, эти "выкрутасы" конструктивно предназначены для сброса воды с палубы! Не ищите проблем там, где их нет! :canthearyou:

37

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34
IBeRUS написал(а):

Не ищите проблем там, где их нет!

  Игорь.. дык , вроде бы  мы тут и не вели тут такой поиск.  :dontknow:
Мой вопрос  касался конструкции модели ,  а не прототипа.

А на прототипе свободная кромка ширстрека  , усиленная  полосой  с профилем "полукруг"  , в первую очередь , решает  проблемы напряжений в корпусных конструкциях. И лишь потом - крепления опор леерных стоек , направления стока воды к палубным шпигатам и пр. и пр...  :yep:

38

  • Автор: Azow-71
  • Участник
  • Azow-71
  • Откуда: г.Приморско-Ахтарск
  • Зарегистрирован: 19.01.16
  • Сообщений: 399
  • Последний визит:
    23.04.24 23:46:27
IBeRUS написал(а):

Не ищите проблем там, где их нет!

  Проблема лишь в том как это всё делается на модели и длиной два метра.

39

  • Автор: Azow-71
  • Участник
  • Azow-71
  • Откуда: г.Приморско-Ахтарск
  • Зарегистрирован: 19.01.16
  • Сообщений: 399
  • Последний визит:
    23.04.24 23:46:27

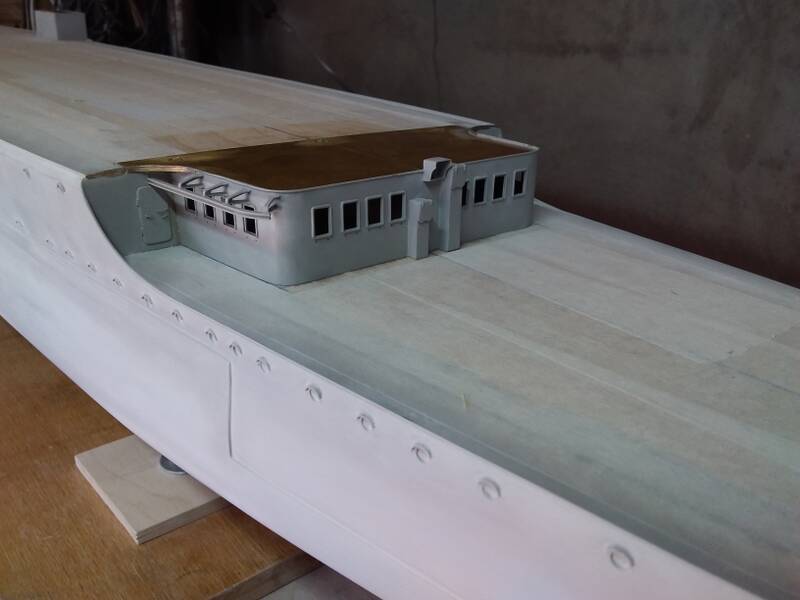

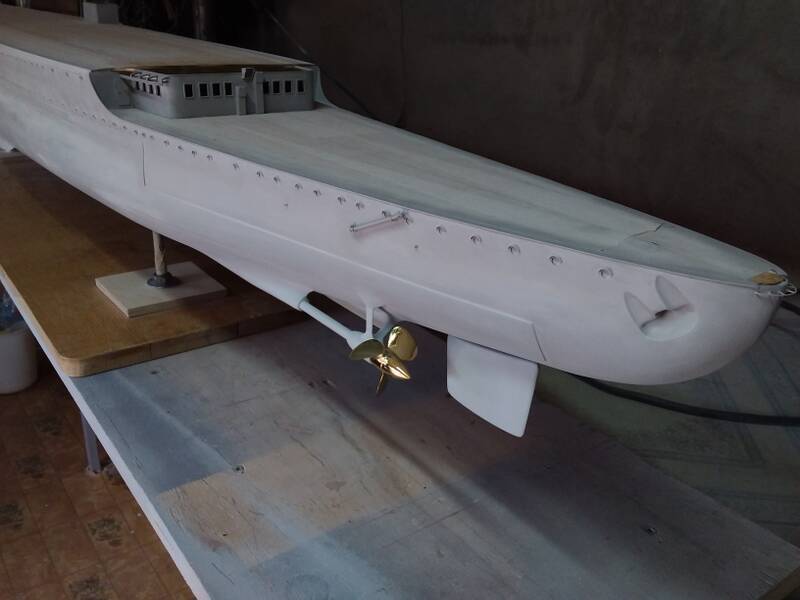

С корпусом закончил, готов полностью под покраску. Пришлось долго повозиться с иллюминаторами, их всего то чуть меньше 350 штук. :D

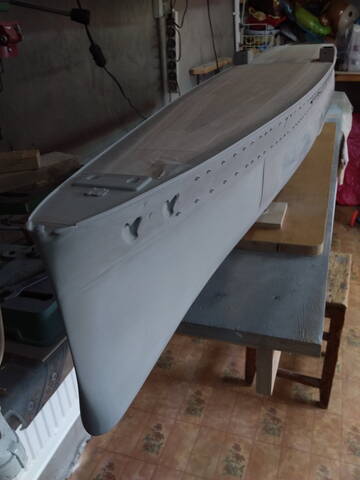

https://forumupload.ru/uploads/0013/94/06/15/t955403.jpg
https://forumupload.ru/uploads/0013/94/06/15/t280139.jpg
https://forumupload.ru/uploads/0013/94/06/15/t133836.jpg
https://forumupload.ru/uploads/0013/94/06/15/t496509.jpg

40

  • Автор: Ariec
  • Участник
  • Ariec
  • Откуда: Каменоломни, Ростовская обл.
  • Зарегистрирован: 15.11.15
  • Сообщений: 314
  • Последний визит:
    Сегодня 00:55:10

А можно поподробнее как иллюминаторы делали? Как козырьки сделаны, как крепились на корпус?

41

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34
Azow-71 написал(а):

С корпусом закончил, готов полностью под покраску.



Красавец!  :cool:

42

  • Автор: Искандер
  • Участник
  • Зарегистрирован: 19.06.23
  • Сообщений: 159
  • Последний визит:
    Вчера 19:46:50
Azow-71 написал(а):

С корпусом закончил, готов полностью под покраску.

Великолепно получается!  :cool:

Azow-71 написал(а):

Пришлось долго повозиться с иллюминаторами, их всего то чуть меньше 350 штук.

Сергей Иванович, а иллюминаторы будете потом красить, или как?

43

  • Автор: Azow-71
  • Участник
  • Azow-71
  • Откуда: г.Приморско-Ахтарск
  • Зарегистрирован: 19.01.16
  • Сообщений: 399
  • Последний визит:
    23.04.24 23:46:27
Ariec написал(а):

как иллюминаторы делали?

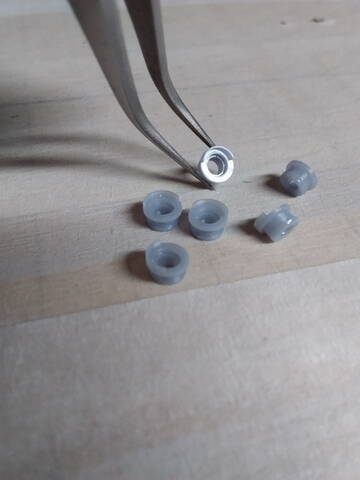

Иллюминаторы решил напечатать на фотополимерном 3-D принтере, т.к. точить 350 штук из металла это дороже и дольше. Каждое отверстие бором растачивалось под диаметр наружного флянца самого иллюминатора (на флянце уже есть водоотливной козырёк). Иллюминатор утапливался в корпусе на одном уровне с флянцем и бортом. Мед. иглой капелька цианокрилата в месте примыкания иллюминатора и корпуса. Самое муторное  это когда надо было прогрунтовать и затирать вокруг каждого иллюминатора место стыка.

44

  • Автор: Azow-71
  • Участник
  • Azow-71
  • Откуда: г.Приморско-Ахтарск
  • Зарегистрирован: 19.01.16
  • Сообщений: 399
  • Последний визит:
    23.04.24 23:46:27

Что то сразу фото не загружалось.
https://forumupload.ru/uploads/0013/94/06/15/t828155.jpg

45

  • Автор: Azow-71
  • Участник
  • Azow-71
  • Откуда: г.Приморско-Ахтарск
  • Зарегистрирован: 19.01.16
  • Сообщений: 399
  • Последний визит:
    23.04.24 23:46:27
Искандер написал(а):

иллюминаторы будете потом красить, или как?

Корпус и всё что на нём покрыто грунтом и отшлифовано под покраску, а затем всё будет красится.

Страница: 1

Вы здесь » Форум Судомодельный клуб » Общие вопросы » Модель Дойчланд в масштабе 1:100.

Рейтинг форумов | Создать форум бесплатно
