П/х Благоев ( ss Songa 1921)

Страница:   1 2 3

Сообщений 51 страница 100 из 108

51

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34
lizard333 написал(а):

Спасибо! Буду пробовать....

На резак можно пристроить ограничитель глубины реза  и вперед - тренироваться "на кошках"...  8-)

52

  • Автор: lizard333
  • Участник
  • lizard333
  • Откуда: Севастополь
  • Зарегистрирован: 08.05.22
  • Сообщений: 108
  • Последний визит:
    22.03.24 19:19:34
villi написал(а):

На резак можно пристроить ограничитель глубины реза  и вперед - тренироваться "на кошках"...

Ни фига себе "кошка", два с половиной метра.

53

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34
lizard333 написал(а):

Ни фига себе "кошка", два с половиной метра.

Не-не.. вот на самом корпусе тренироваться  нельзя ни в коем случае.  :nope:

54

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34

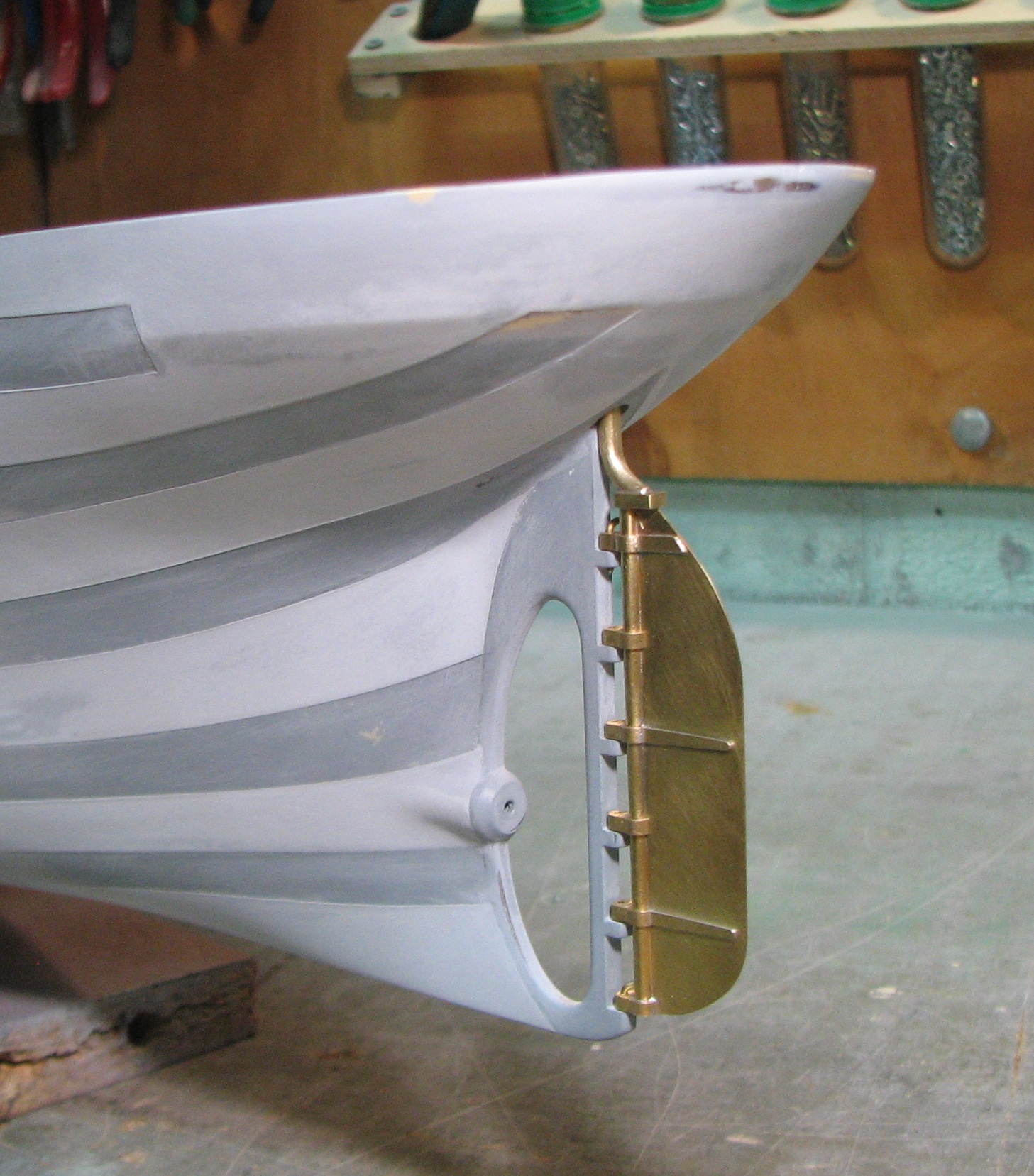

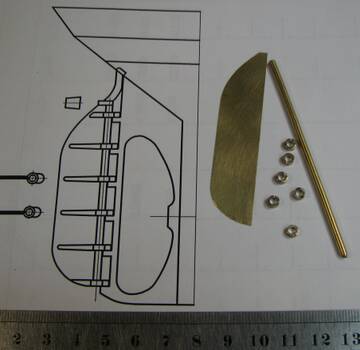

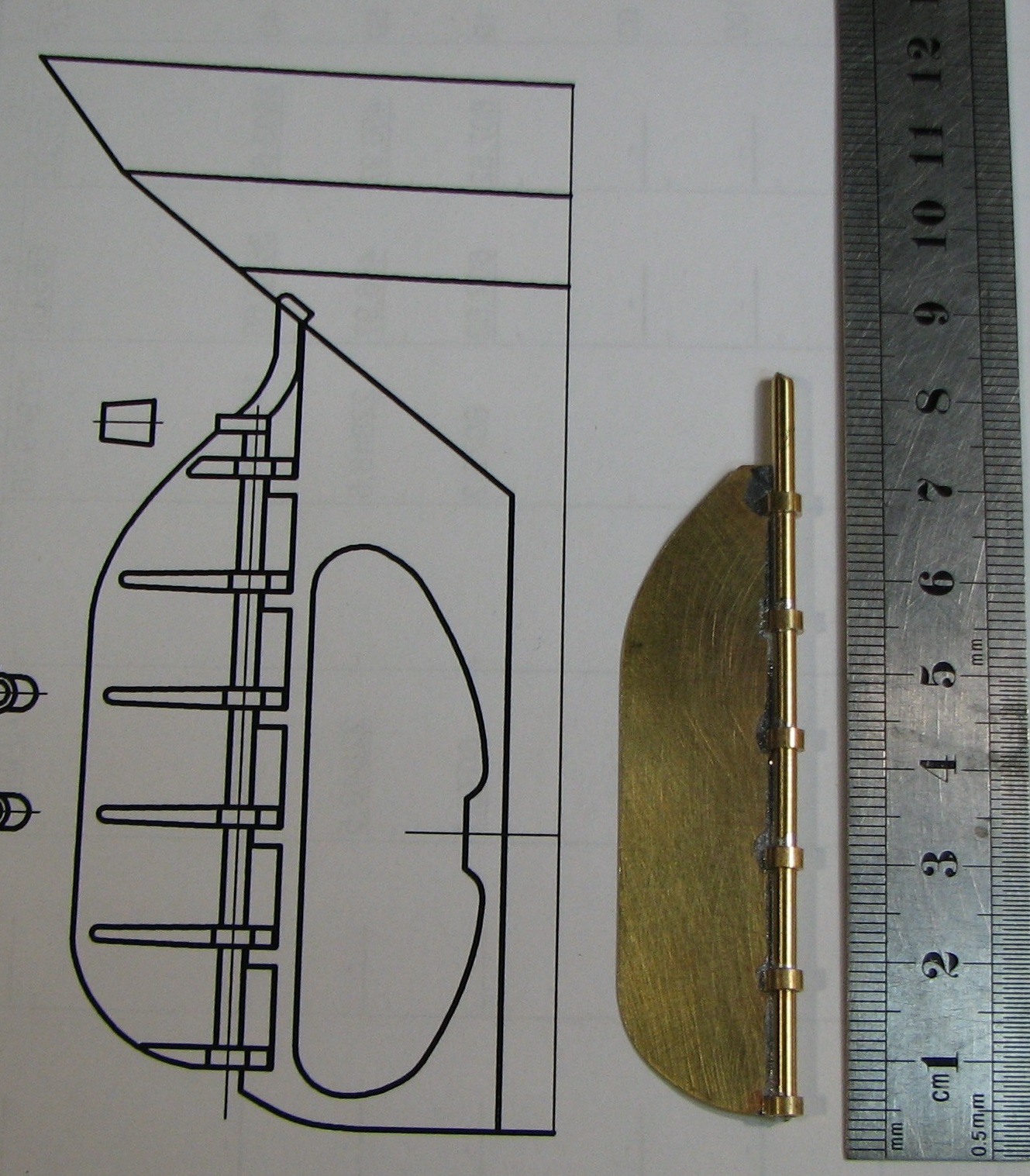

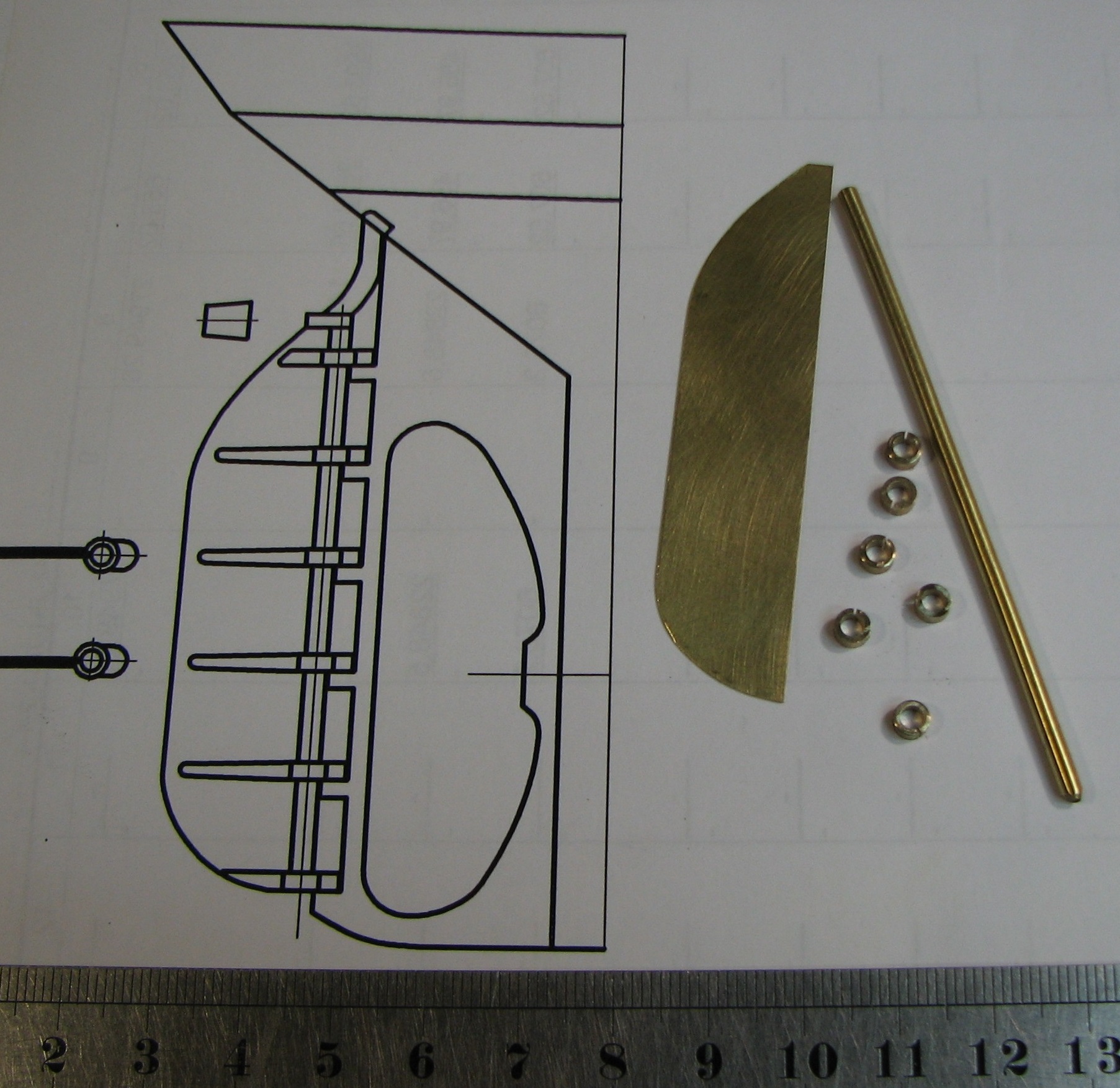

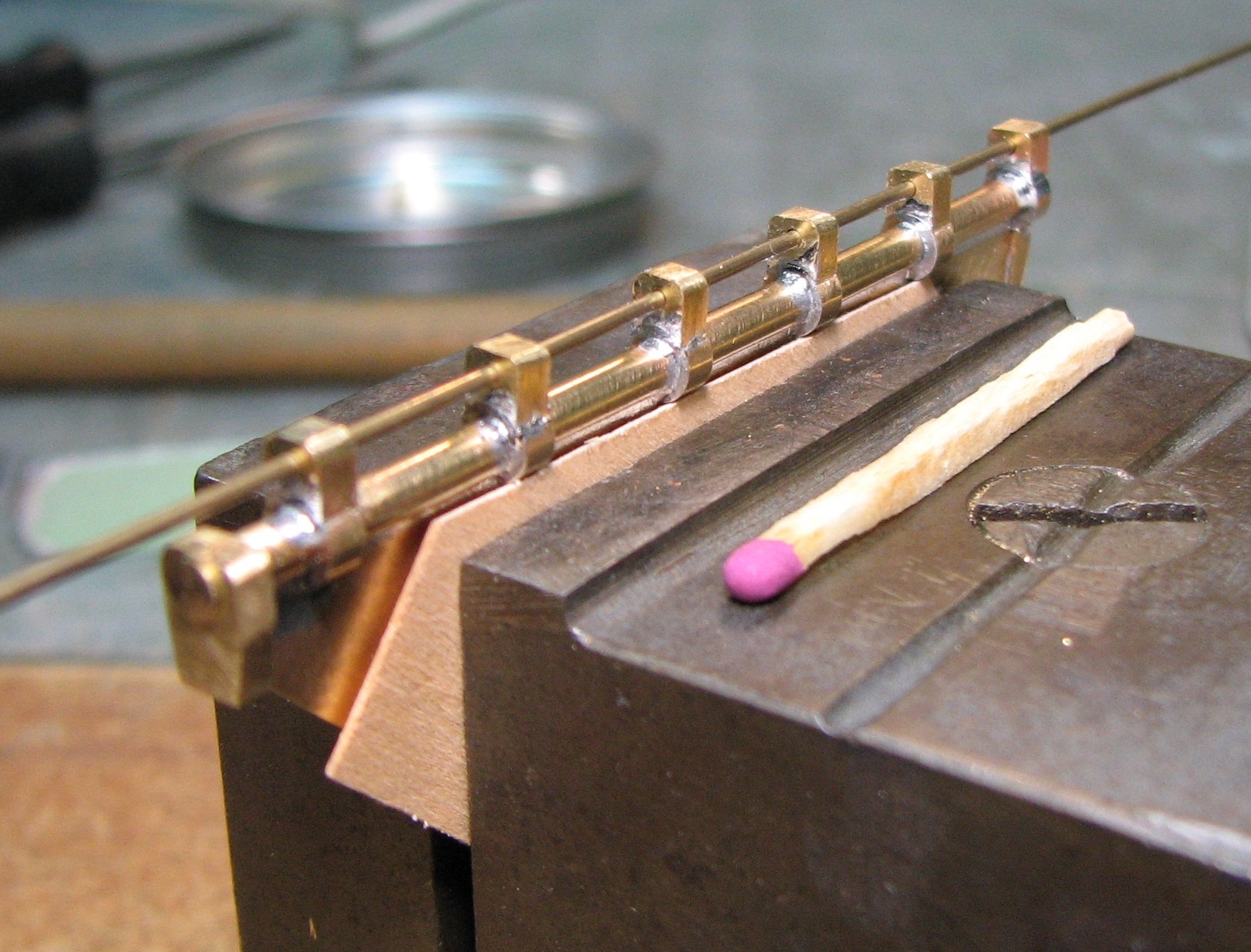

Перехожу к "железу" , Перо...

https://forumupload.ru/uploads/0013/94/06/3/t372070.jpg  https://forumupload.ru/uploads/0013/94/06/3/t271494.jpg
https://forumupload.ru/uploads/0013/94/06/3/t781106.jpg  https://forumupload.ru/uploads/0013/94/06/3/t706372.jpg

55

  • Автор: Искандер
  • Участник
  • Зарегистрирован: 19.06.23
  • Сообщений: 159
  • Последний визит:
    Вчера 19:46:50
villi написал(а):

Перехожу к "железу" , Перо...

Отлично получается! :cool:

56

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34
Искандер написал(а):

Отлично получается!

  Спасибо!  8-)

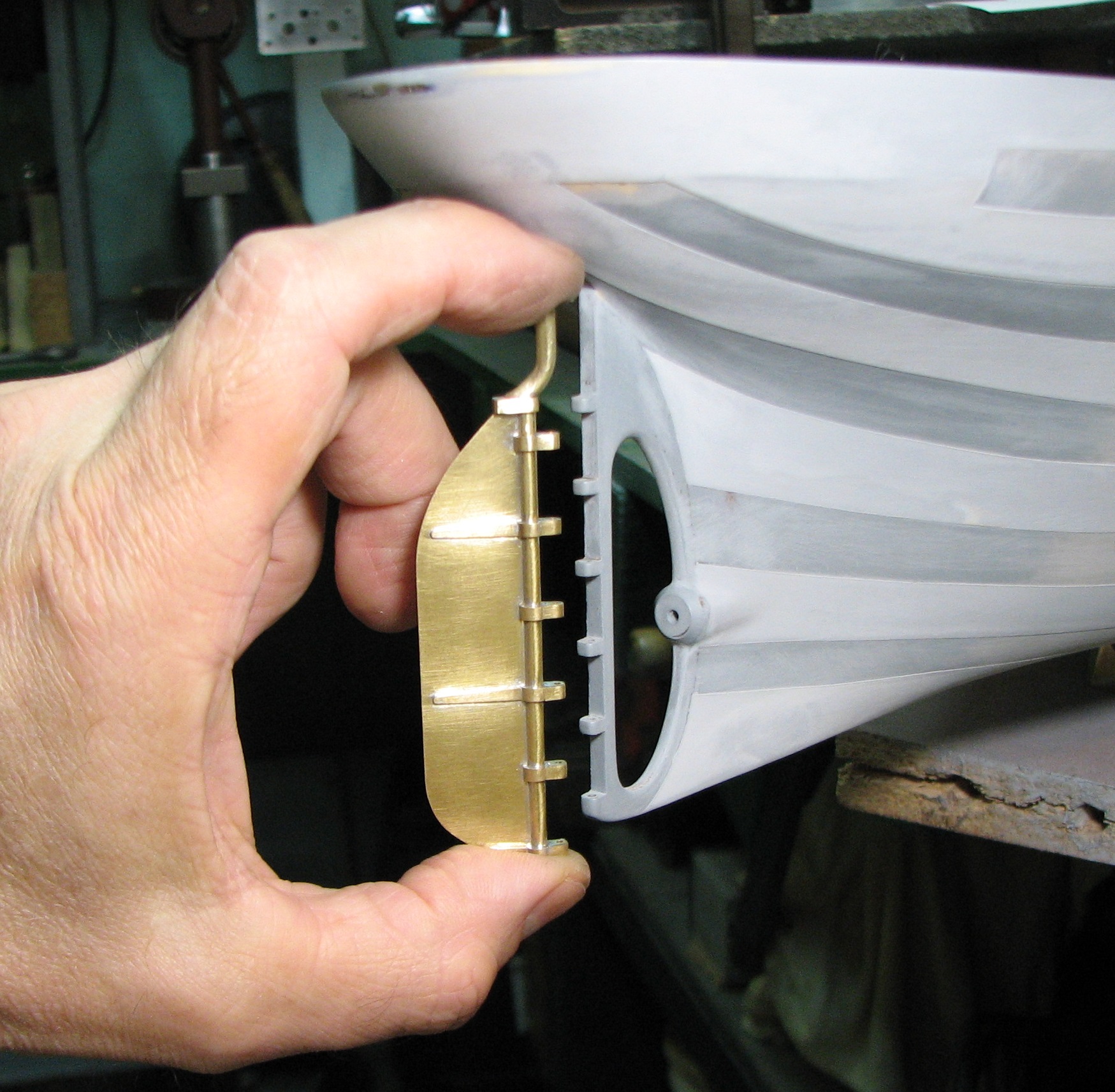

У "грузовиков"  руль всегда интереснее чем у вояк.

https://forumupload.ru/uploads/0013/94/06/3/t186952.jpg https://forumupload.ru/uploads/0013/94/06/3/t534500.jpg

57

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34

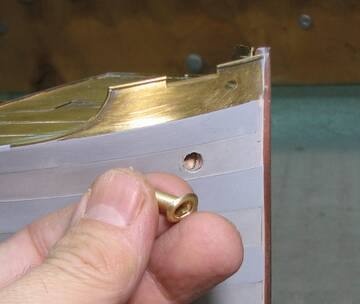

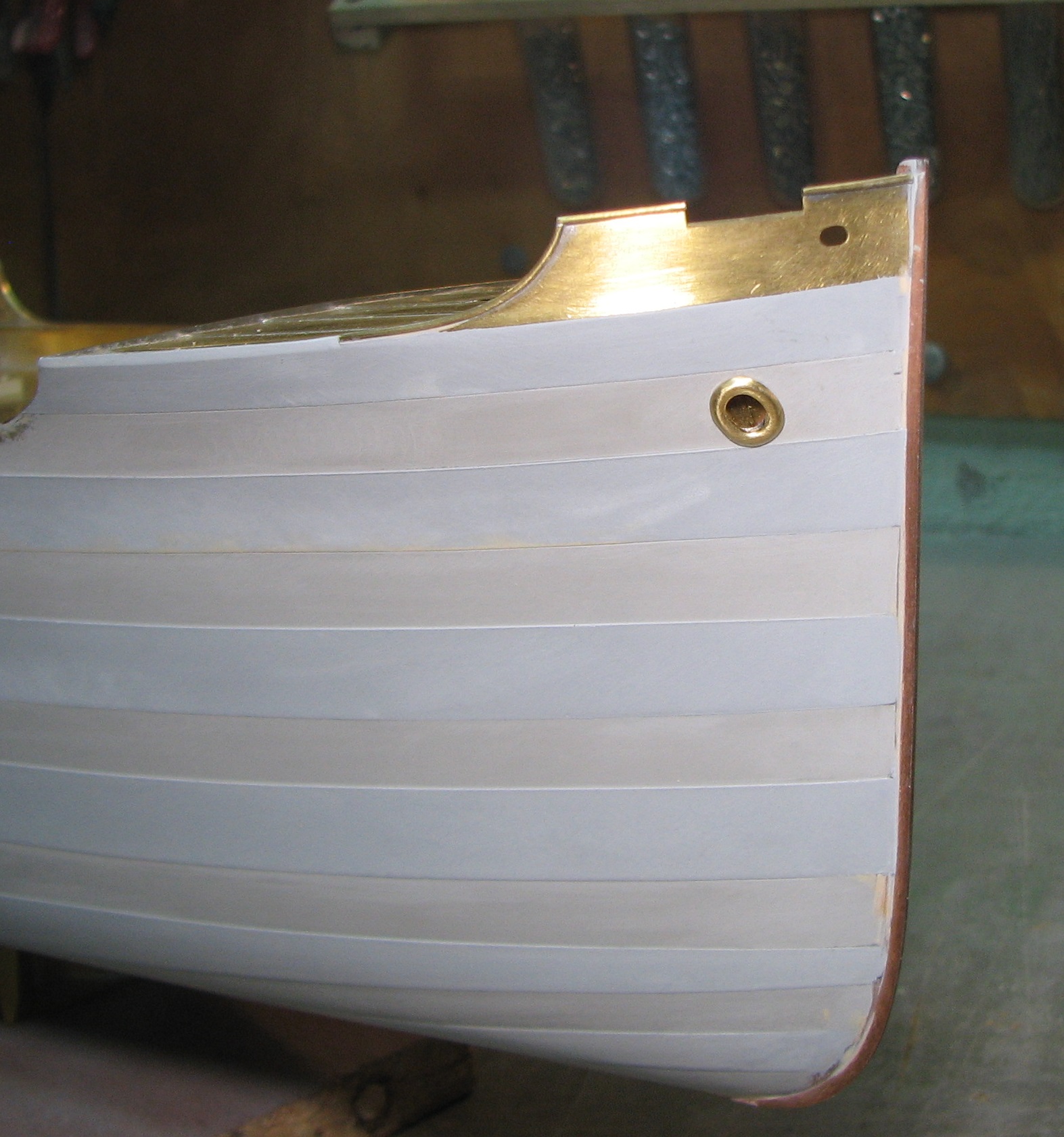

Клюзики...

https://forumupload.ru/uploads/0013/94/06/3/t519559.jpg https://forumupload.ru/uploads/0013/94/06/3/t258632.jpg https://forumupload.ru/uploads/0013/94/06/3/t643979.jpg

58

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34

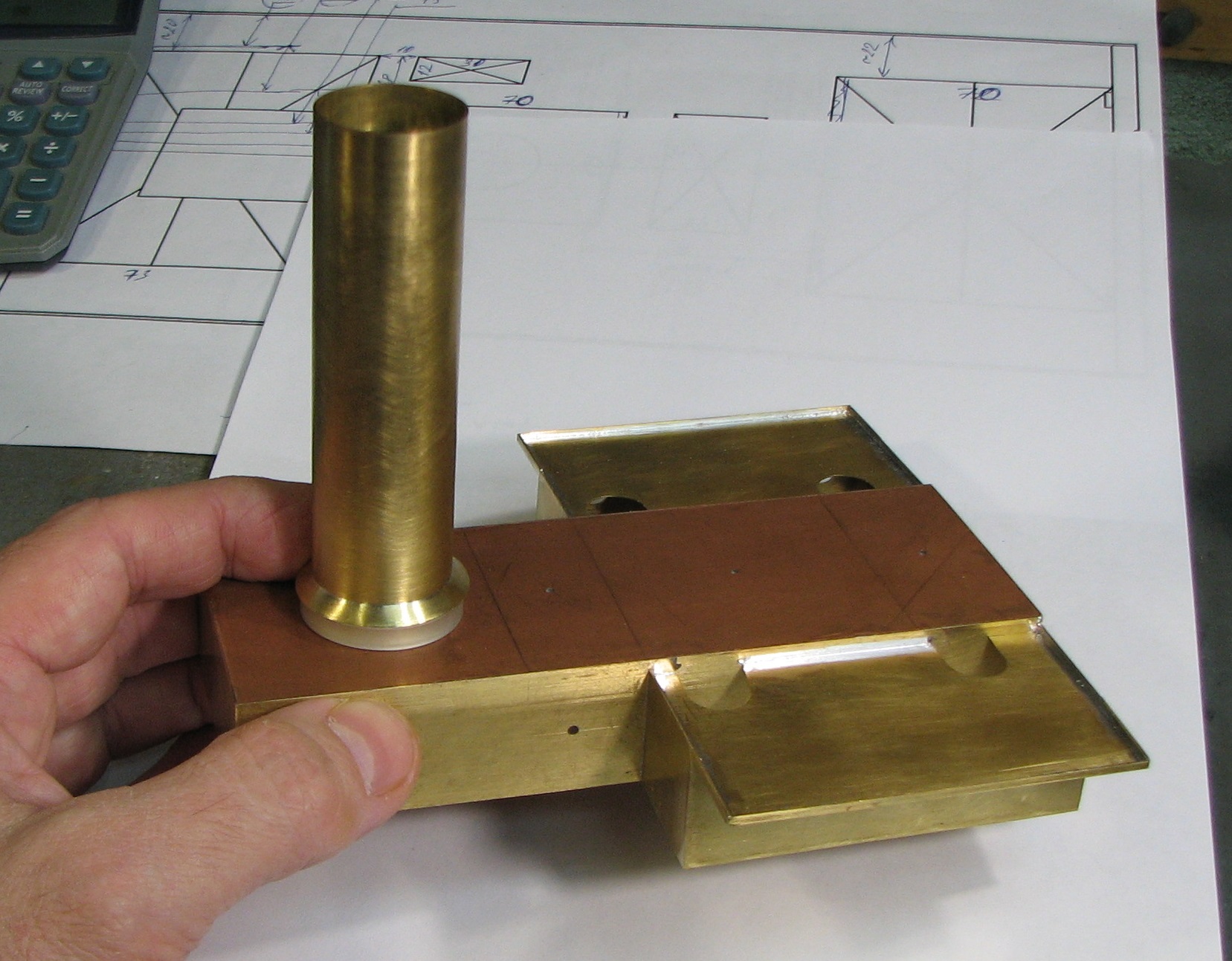

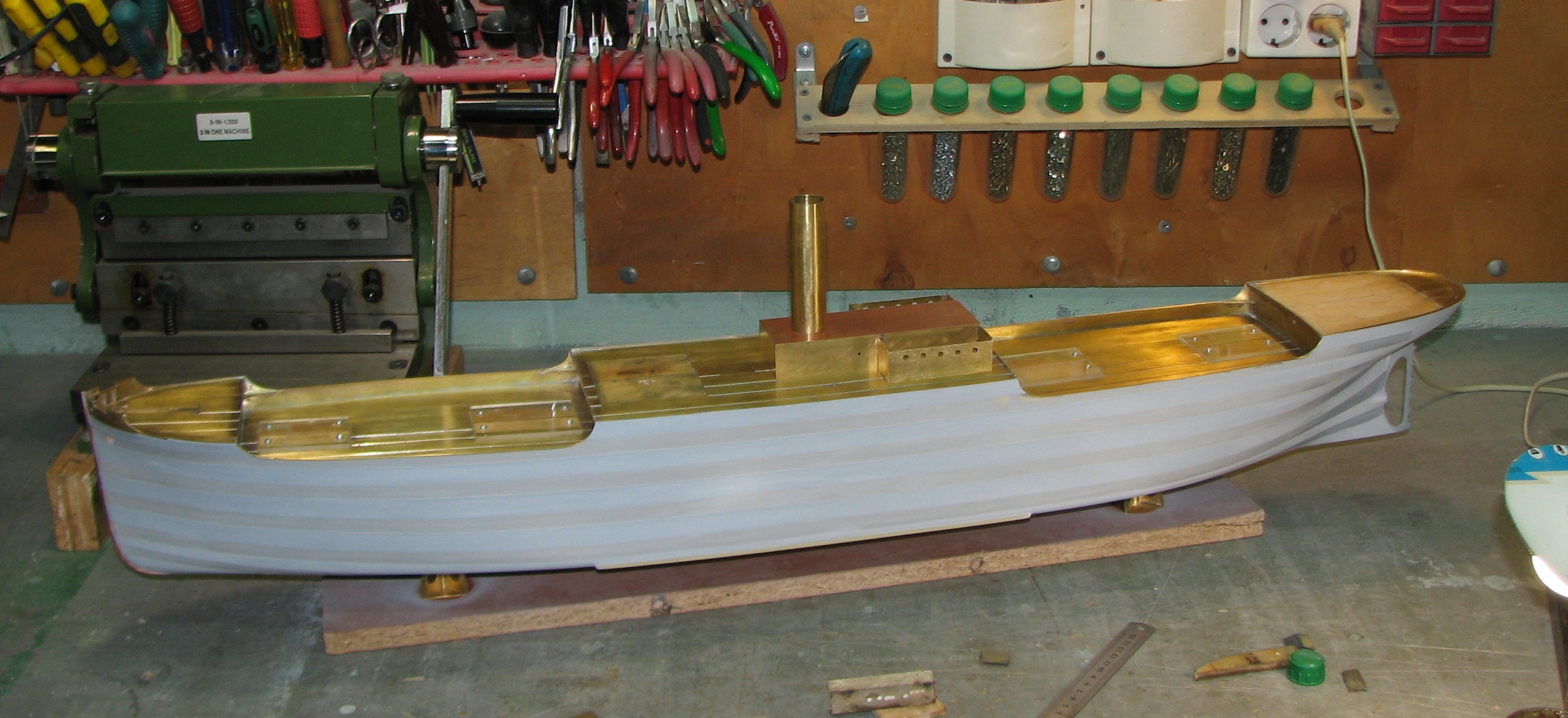

Кожух МКО , начало...

https://forumupload.ru/uploads/0013/94/06/3/t679979.jpg
https://forumupload.ru/uploads/0013/94/06/3/t211338.jpg

59

  • Автор: Искандер
  • Участник
  • Зарегистрирован: 19.06.23
  • Сообщений: 159
  • Последний визит:
    Вчера 19:46:50
villi написал(а):

Кожух МКО , начало...

Да, пароход начинает принимать очертания...

60

  • Автор: Azow-71
  • Участник
  • Azow-71
  • Откуда: г.Приморско-Ахтарск
  • Зарегистрирован: 19.01.16
  • Сообщений: 399
  • Последний визит:
    23.04.24 23:46:27

Валер, у тебя метал палубы клеился к фанере или держится за счёт общей "обвязки" с бортом и переходами корпуса?

61

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34
Azow-71 написал(а):

Валер, у тебя метал палубы клеился к фанере или держится за счёт общей "обвязки" с бортом и переходами корпуса?

  Ни то и ни другое...   :nope:
Клеить такую площадь металла - мартышкин труд , тепловые деформации все оторвут гарантировано.
Поэтому нужно прижимать , а не клеить , на этом принципе все основано

Да , по периметру палуба впаяна в жесткий контур.  Жесткость самой плоскости палубы обеспечена пайкой внахлест из кусков - образуются ребра жесткости . После этого осталось обеспечить плотный прижим к фанере в местах "вздутий". В основном , это участки в р-не ДП .  :)

62

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34

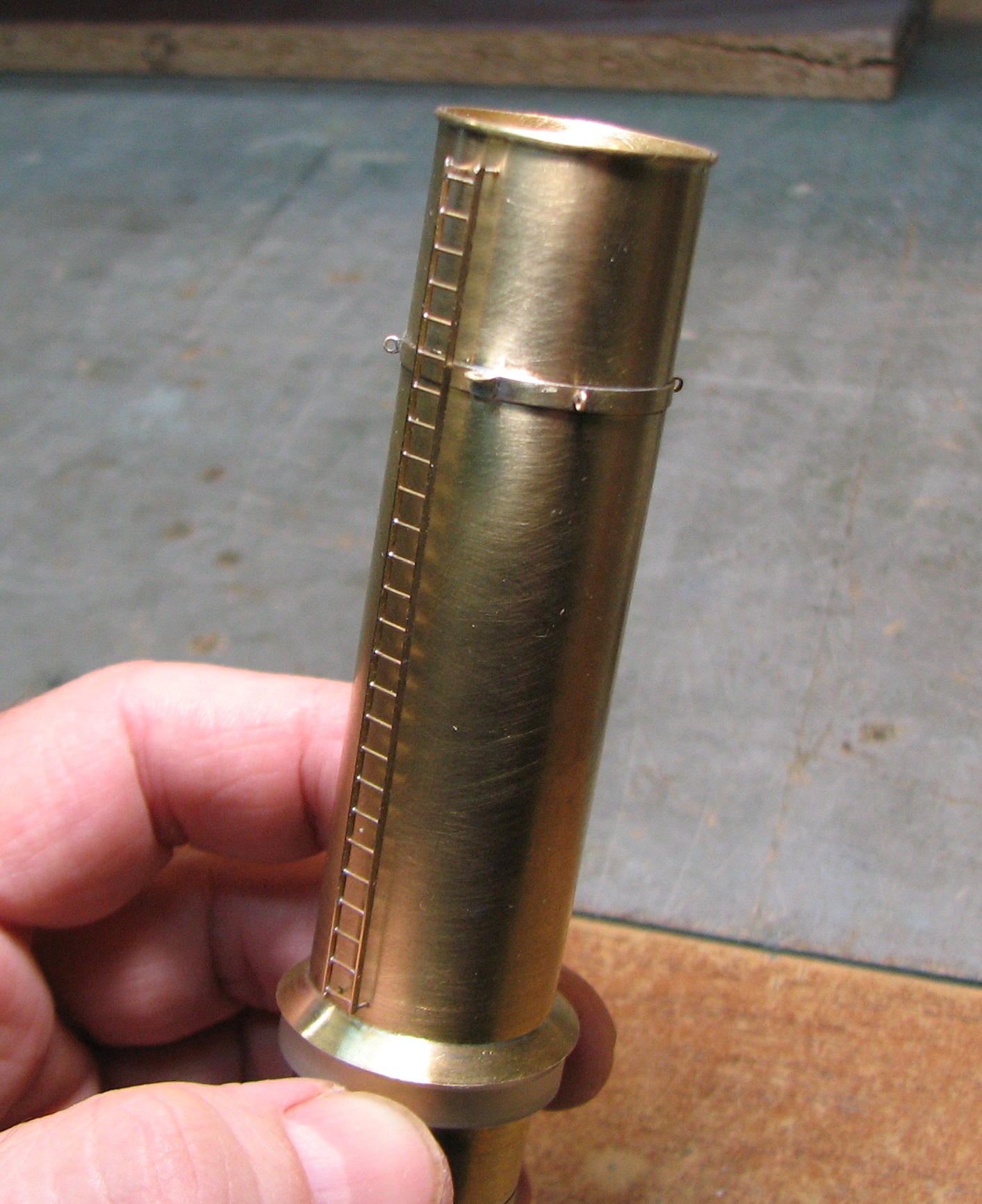

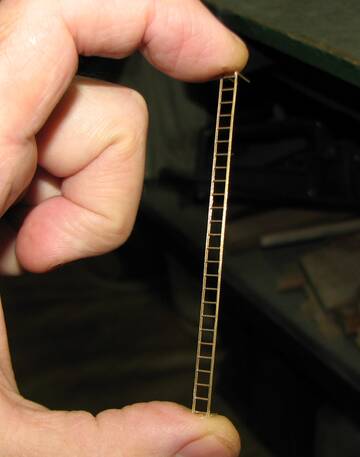

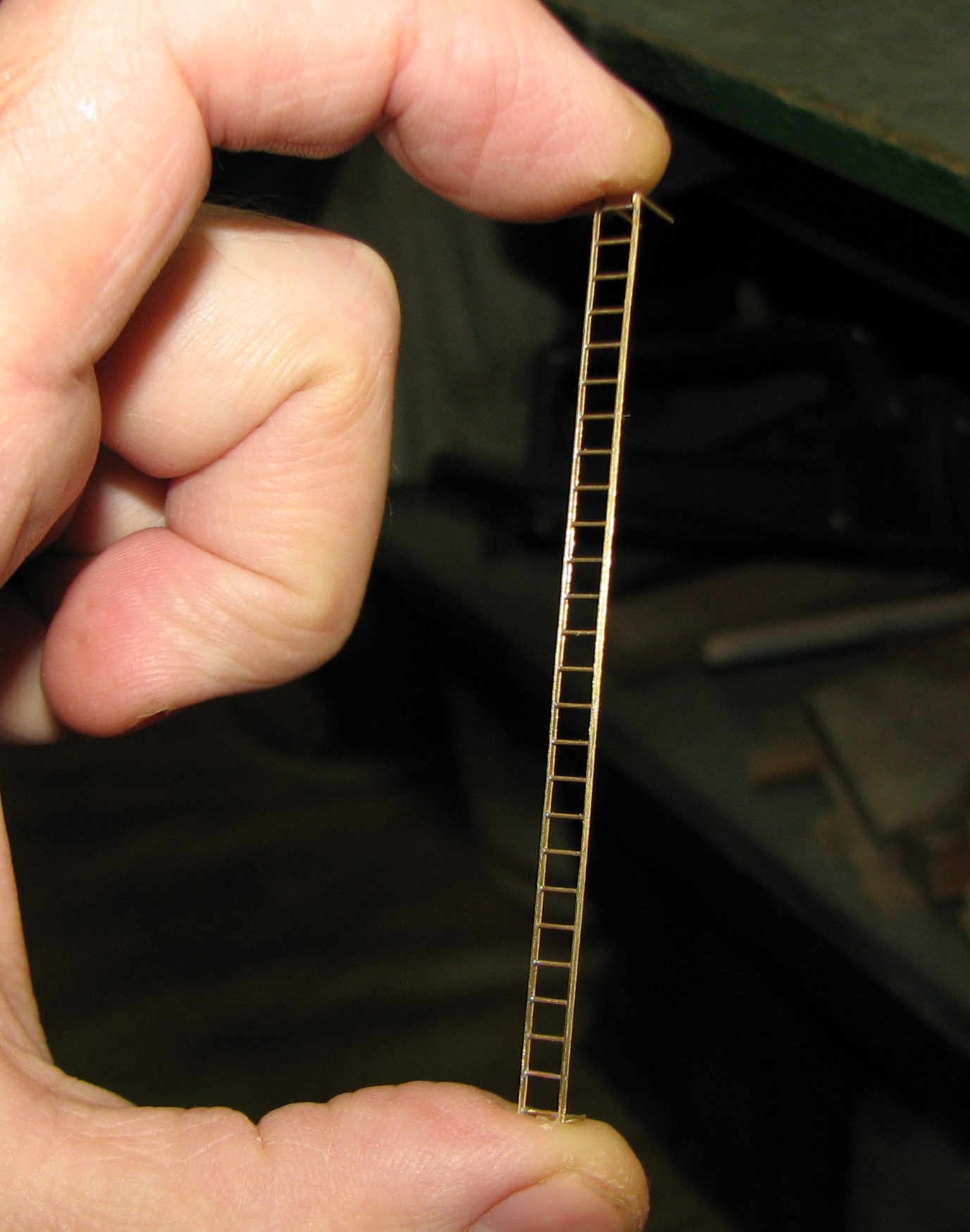

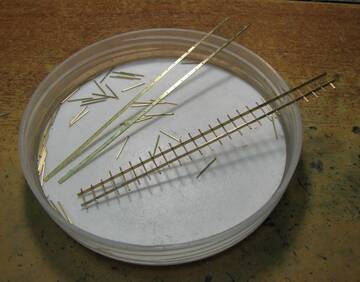

Трап.

https://forumupload.ru/uploads/0013/94/06/3/t705829.jpg https://forumupload.ru/uploads/0013/94/06/3/t358679.jpg https://forumupload.ru/uploads/0013/94/06/3/t86164.jpg

63

  • Автор: igorb
  • Участник
  • Зарегистрирован: 23.04.20
  • Сообщений: 432
  • Последний визит:
    16.05.24 20:30:20
villi написал(а):

Трап.
...

Красота :cool: Валера, расширение кожуха трубы это выгнутая деталь или точёная?

64

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34
igorb написал(а):

Валера, расширение кожуха трубы это выгнутая деталь или точёная?

  Игорь , ни то , ни другое , ни третье...   :nope:

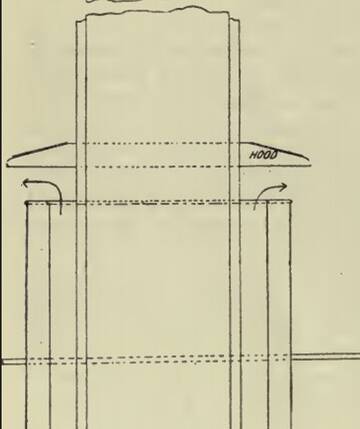

Это козырек над кожухом дымовой трубы , он закреплен на самой дымовой трубе. У грузовых пароходов кожух дымовой трубы очень редко поднимали высоко , обычно он был не выше 2-х метров.
А козырек спаян из развертки усеченного конуса. ;)

https://forumupload.ru/uploads/0013/94/06/3/t168879.jpg  https://forumupload.ru/uploads/0013/94/06/3/t449511.jpg

65

  • Автор: igorb
  • Участник
  • Зарегистрирован: 23.04.20
  • Сообщений: 432
  • Последний визит:
    16.05.24 20:30:20
villi написал(а):

...А козырек спаян из развертки усеченного конуса. ;)...

Вот это меня и интересовало.Хорошо, когда на не правильно поставленный вопрос есть правильный ответ :D

66

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34

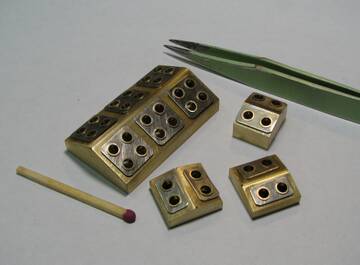

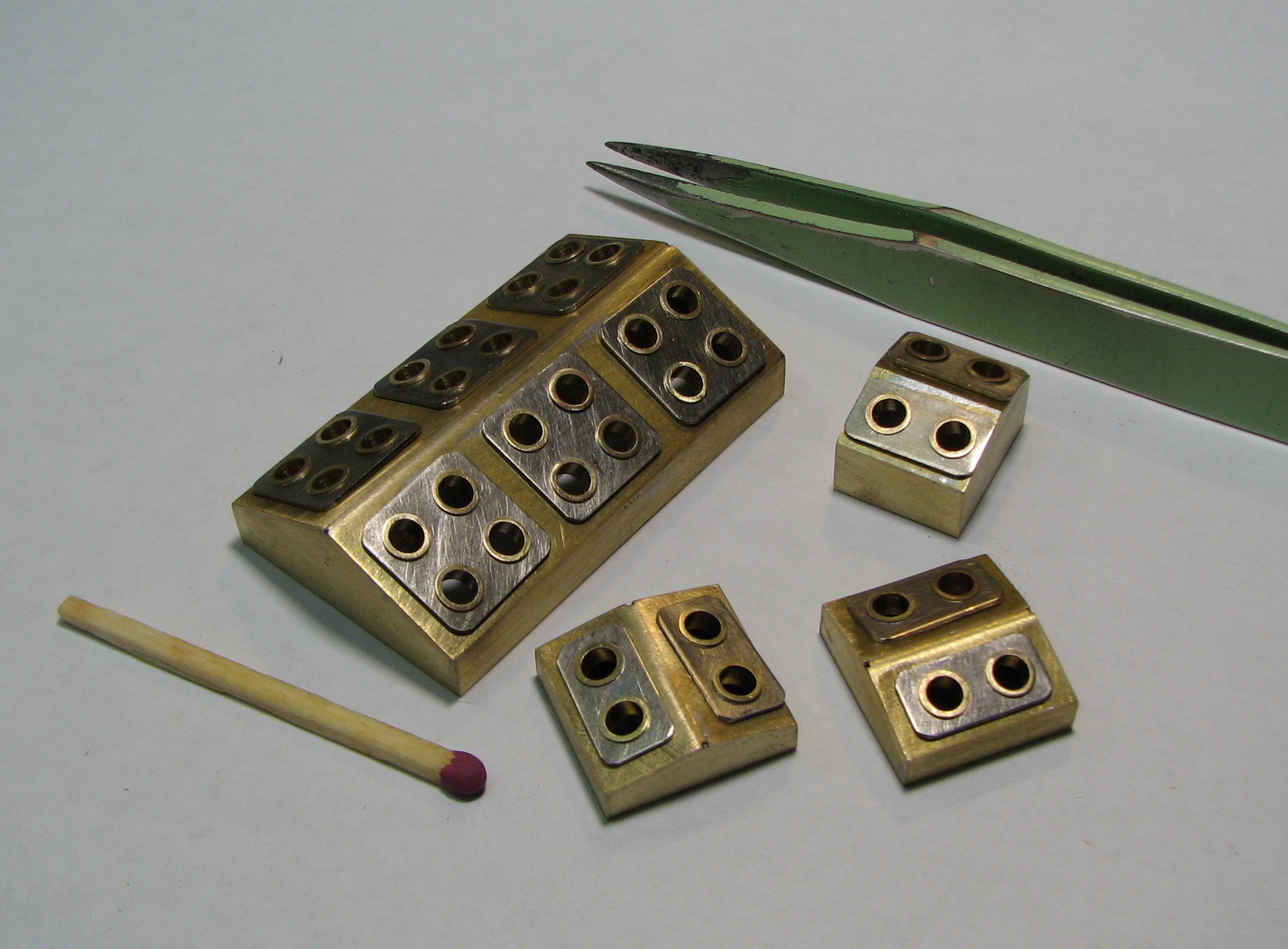

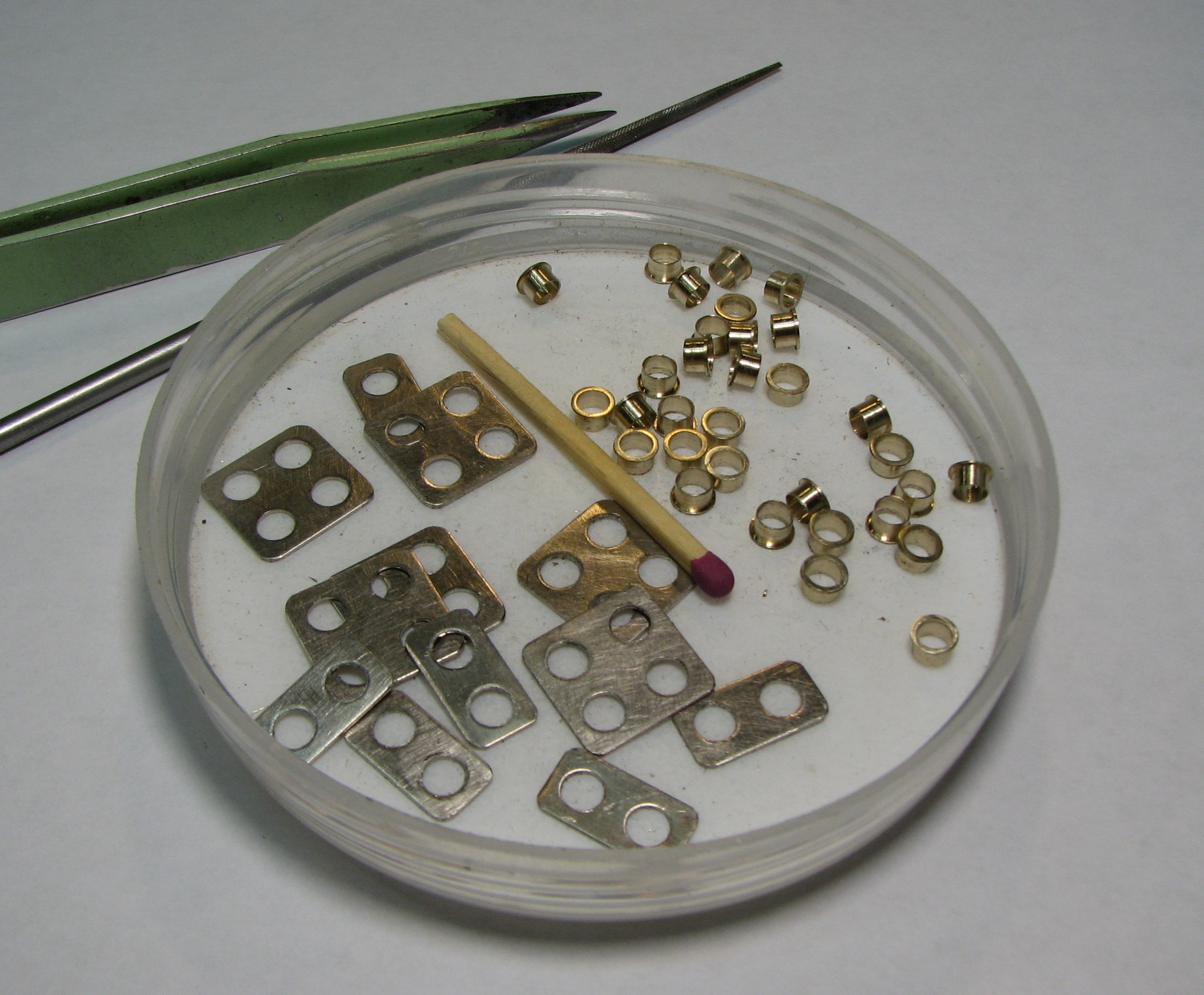

Светлые люки..

https://forumupload.ru/uploads/0013/94/06/3/t168586.jpg https://forumupload.ru/uploads/0013/94/06/3/t152071.jpg

67

  • Автор: shhturman
  • Участник
  • shhturman
  • Откуда: Санкт-Петербург
  • Зарегистрирован: 02.02.14
  • Сообщений: 1073
  • Последний визит:
    Вчера 18:24:08
villi написал(а):

Светлые люки..

Петли, петли давай!!! :cool:

68

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34
shhturman написал(а):

Петли, петли давай!!!

  Позже , на втором заходе  при покраске -сборке..  8-)

69

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34

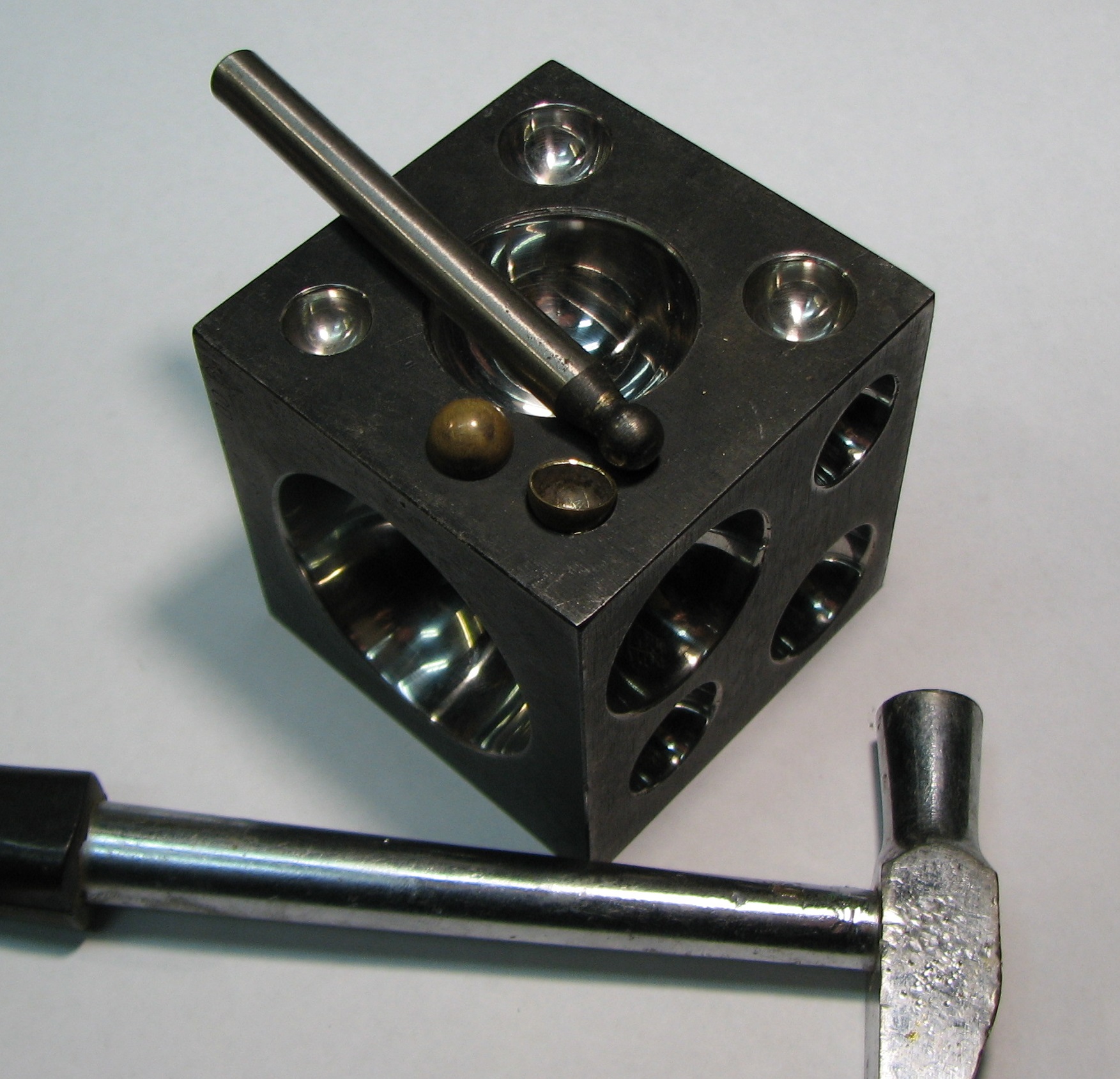

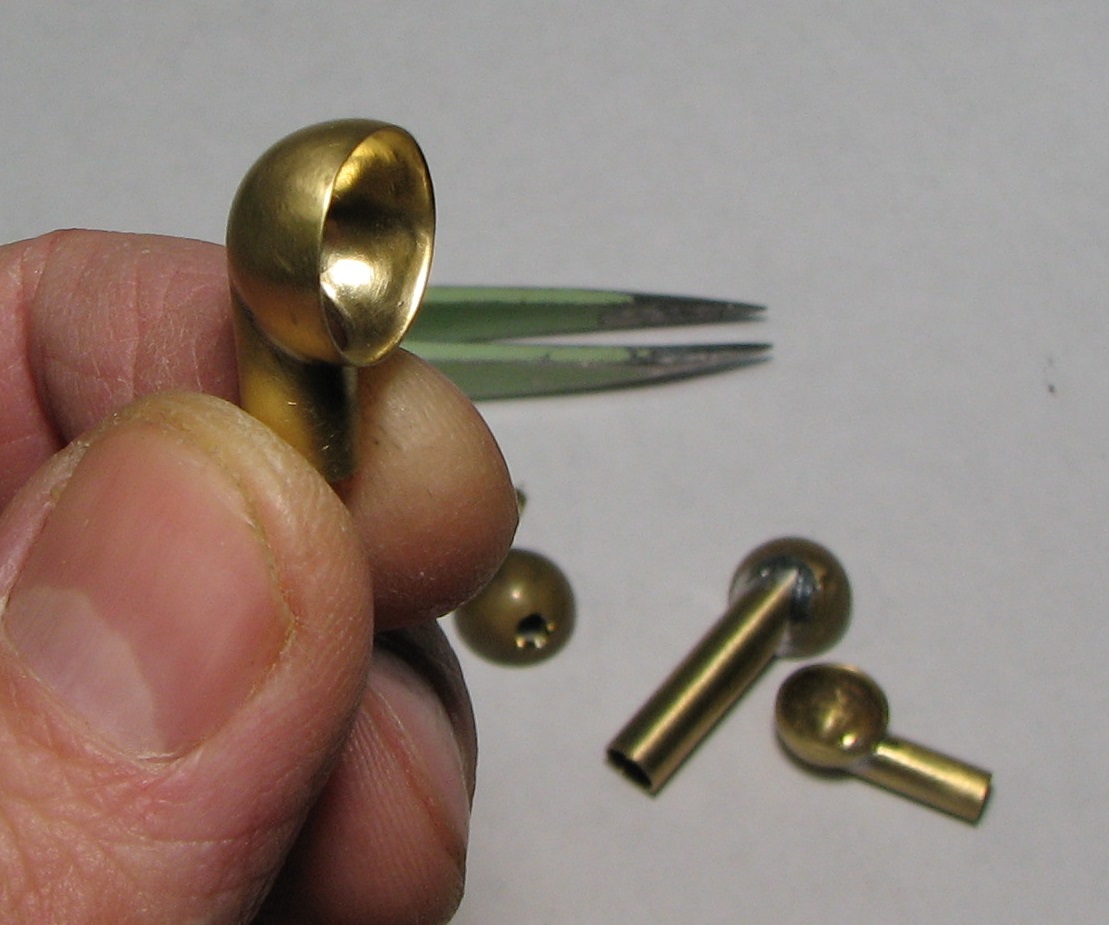

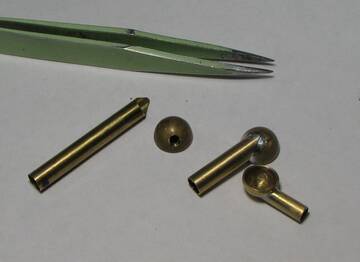

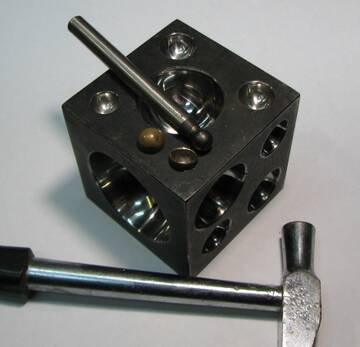

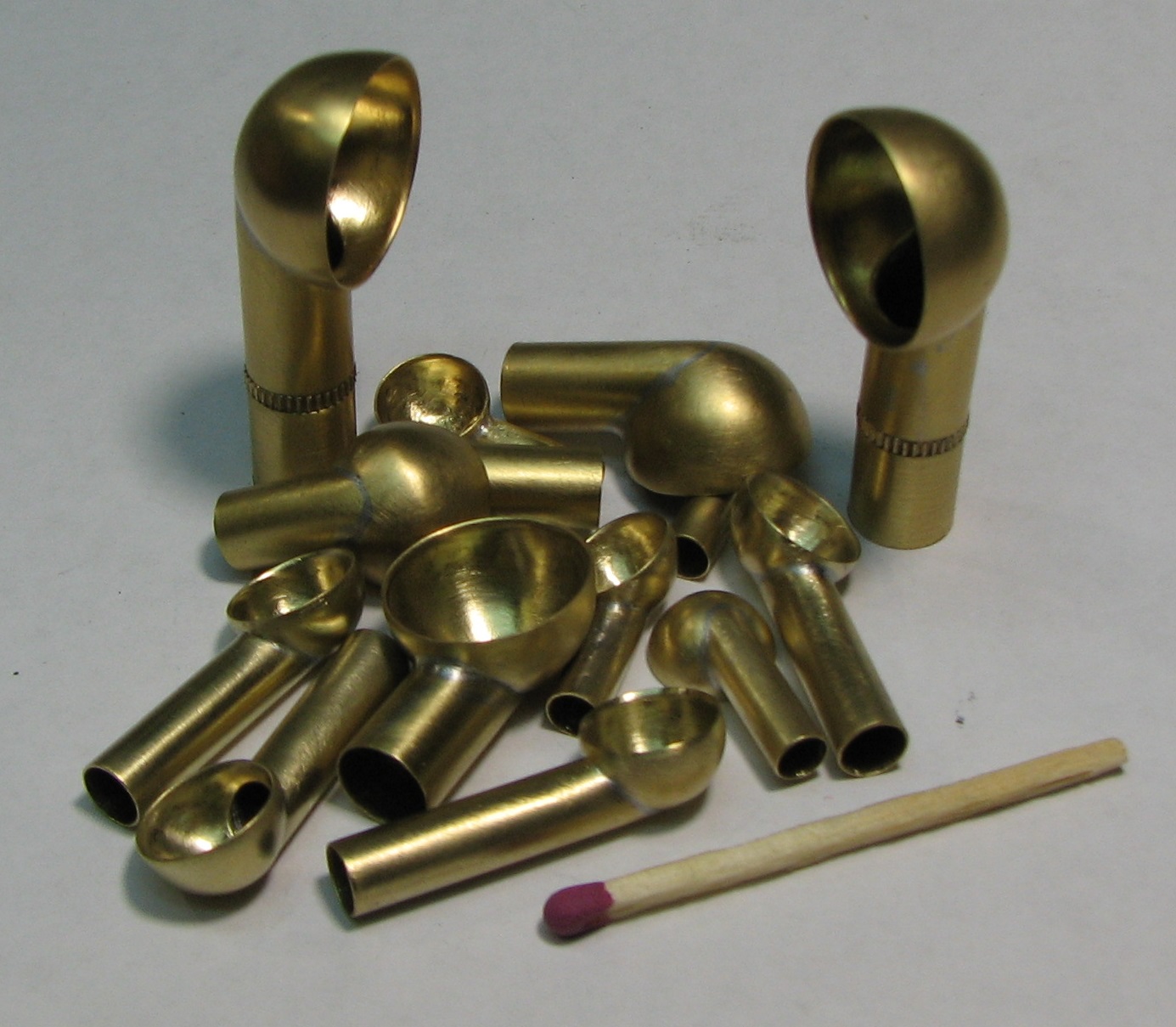

Вентраструбы.

https://forumupload.ru/uploads/0013/94/06/3/t761229.jpg https://forumupload.ru/uploads/0013/94/06/3/t148618.jpg
https://forumupload.ru/uploads/0013/94/06/3/t15805.jpg https://forumupload.ru/uploads/0013/94/06/3/t691200.jpg

70

  • Автор: Искандер
  • Участник
  • Зарегистрирован: 19.06.23
  • Сообщений: 159
  • Последний визит:
    Вчера 19:46:50
villi написал(а):

Светлые люки..

villi написал(а):

Вентраструбы.

Весьма и весьма впечатляет!  :cool:

71

  • Автор: Алексей Логинов
  • Администратор
  • Алексей Логинов
  • Зарегистрирован: 29.11.13
  • Сообщений: 1362
  • Последний визит:
    Вчера 23:58:22
villi написал(а):

Вентраструбы.

О! Это тема! Тоже давно хочу анку с пунзелями купить.

72

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34
Алексей Логинов написал(а):

О! Это тема! Тоже давно хочу анку с пунзелями купить.

Она нужна не часто , но в некоторых моментах просто не заменима.
После неё долбать пуансоном в свинец уже не хочется...  :yep:

73

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34

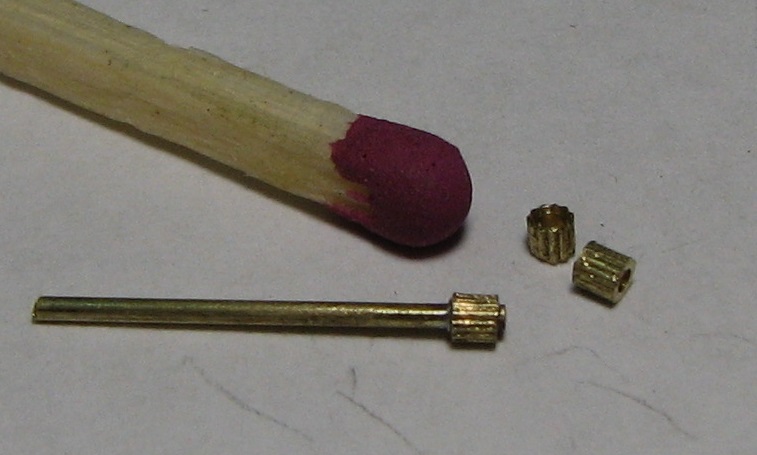

Шестерня привода поворотного мех-ма  раструба.

https://forumupload.ru/uploads/0013/94/06/3/t963005.jpg

74

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34

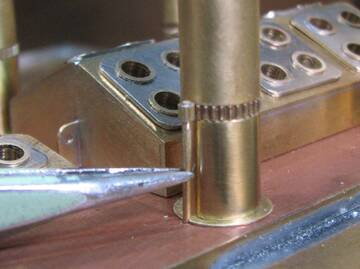

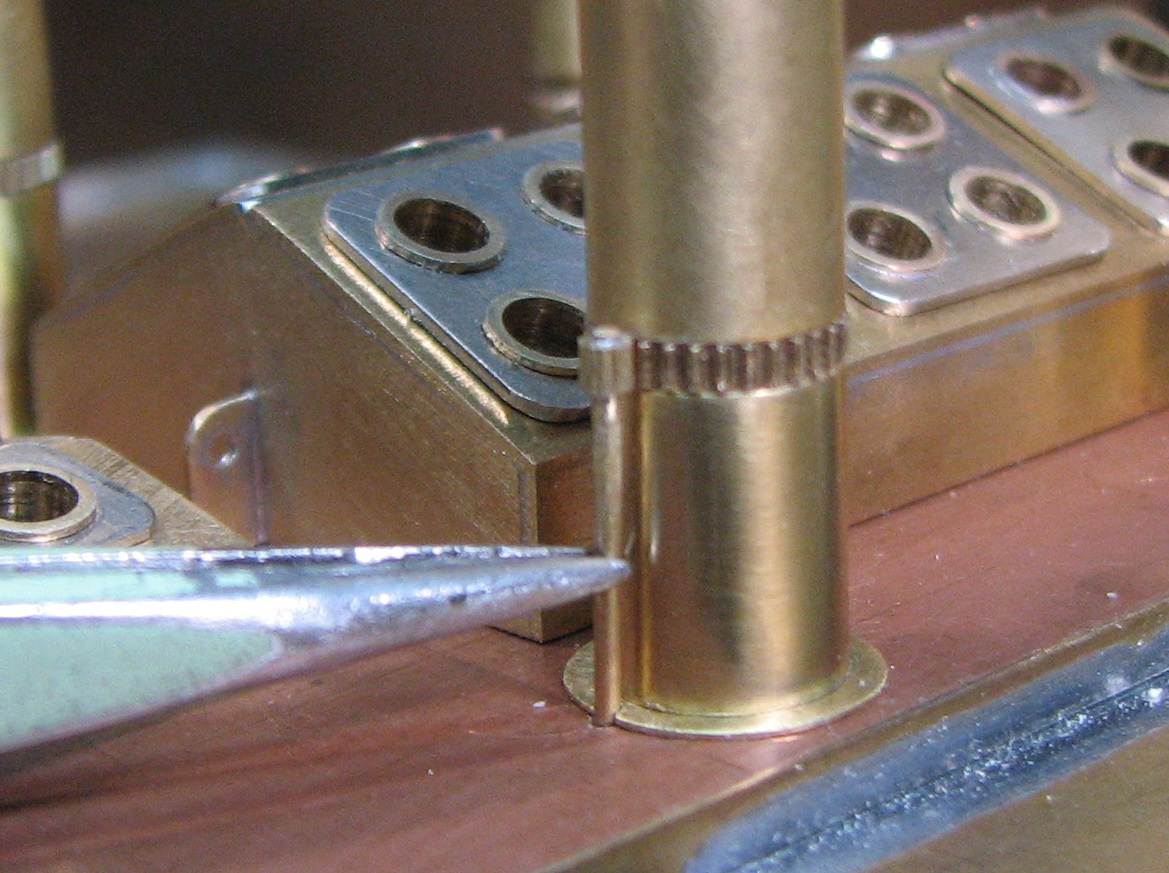

Примерочка  на месте , монтаж будет при сборке-покраске...

https://forumupload.ru/uploads/0013/94/06/3/t553007.jpg

75

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34

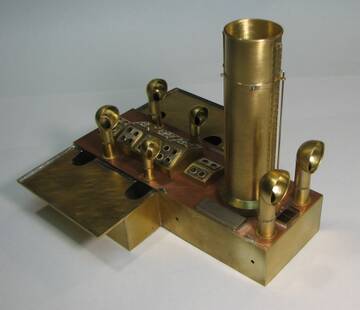

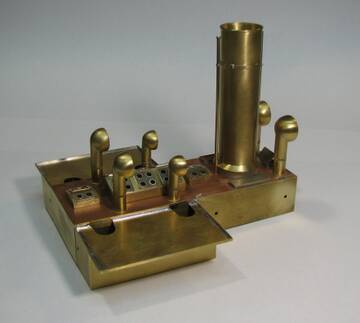

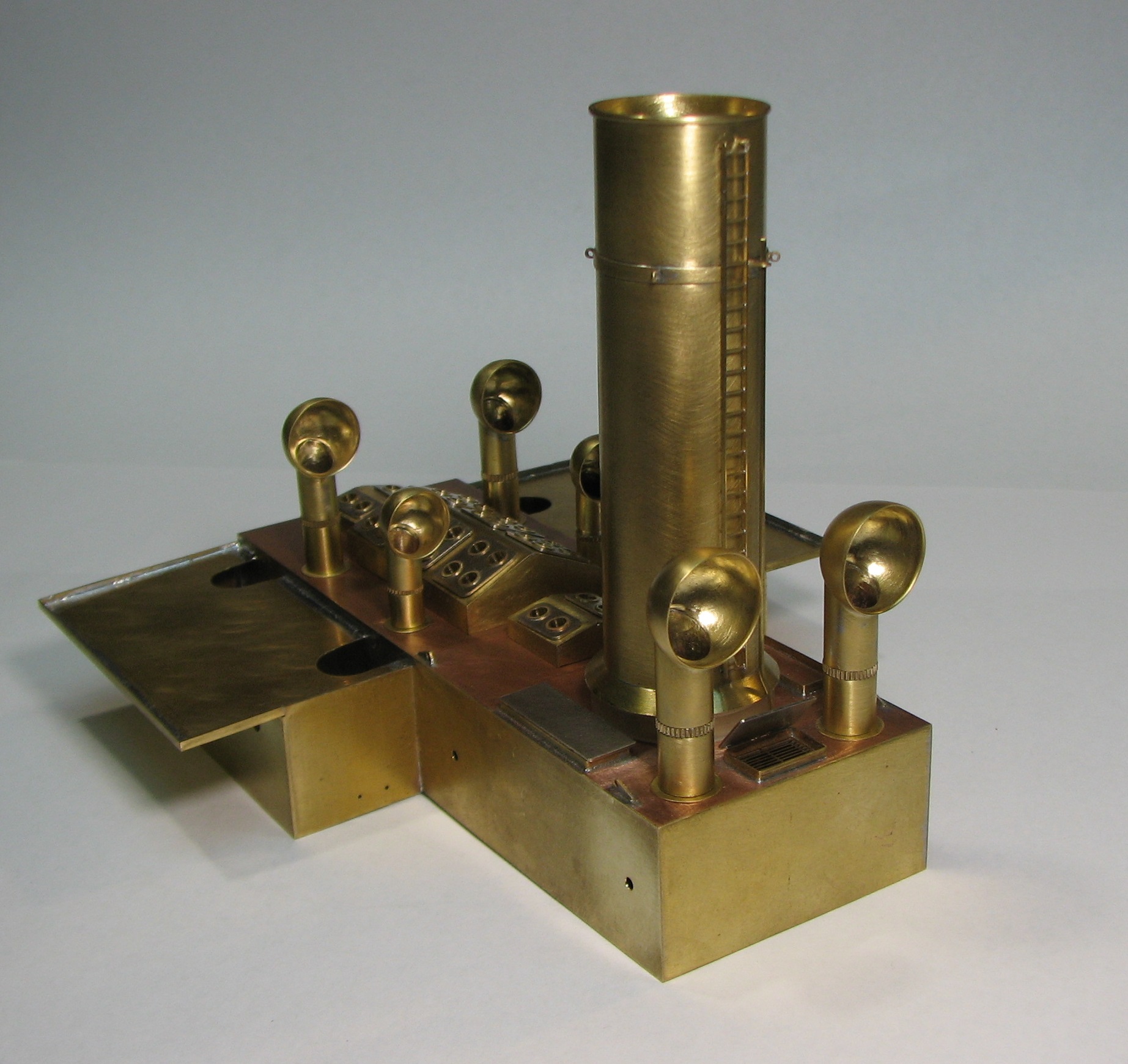

Итого по котельному кожуху в первом приближении...

https://forumupload.ru/uploads/0013/94/06/3/t132571.jpg https://forumupload.ru/uploads/0013/94/06/3/t967856.jpg https://forumupload.ru/uploads/0013/94/06/3/t480878.jpg

76

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34

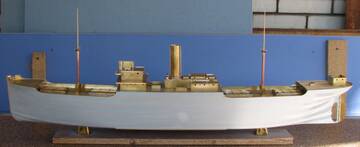

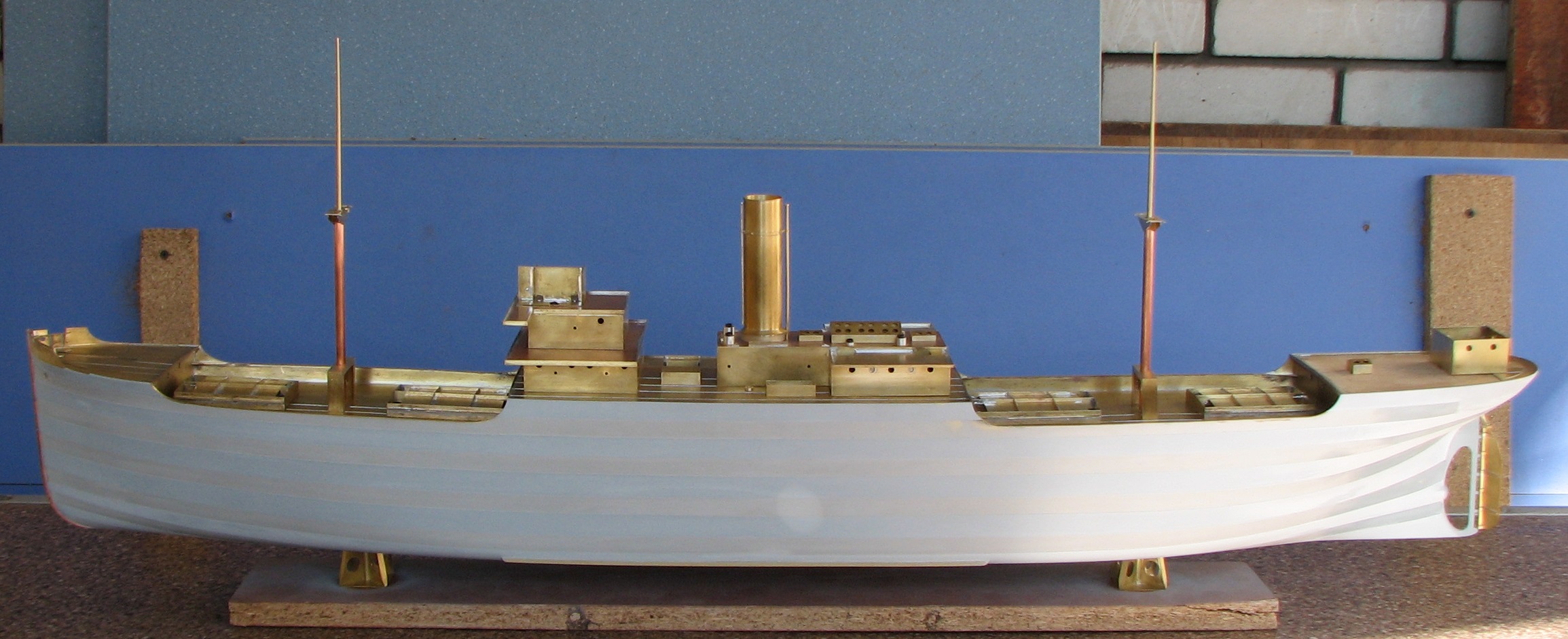

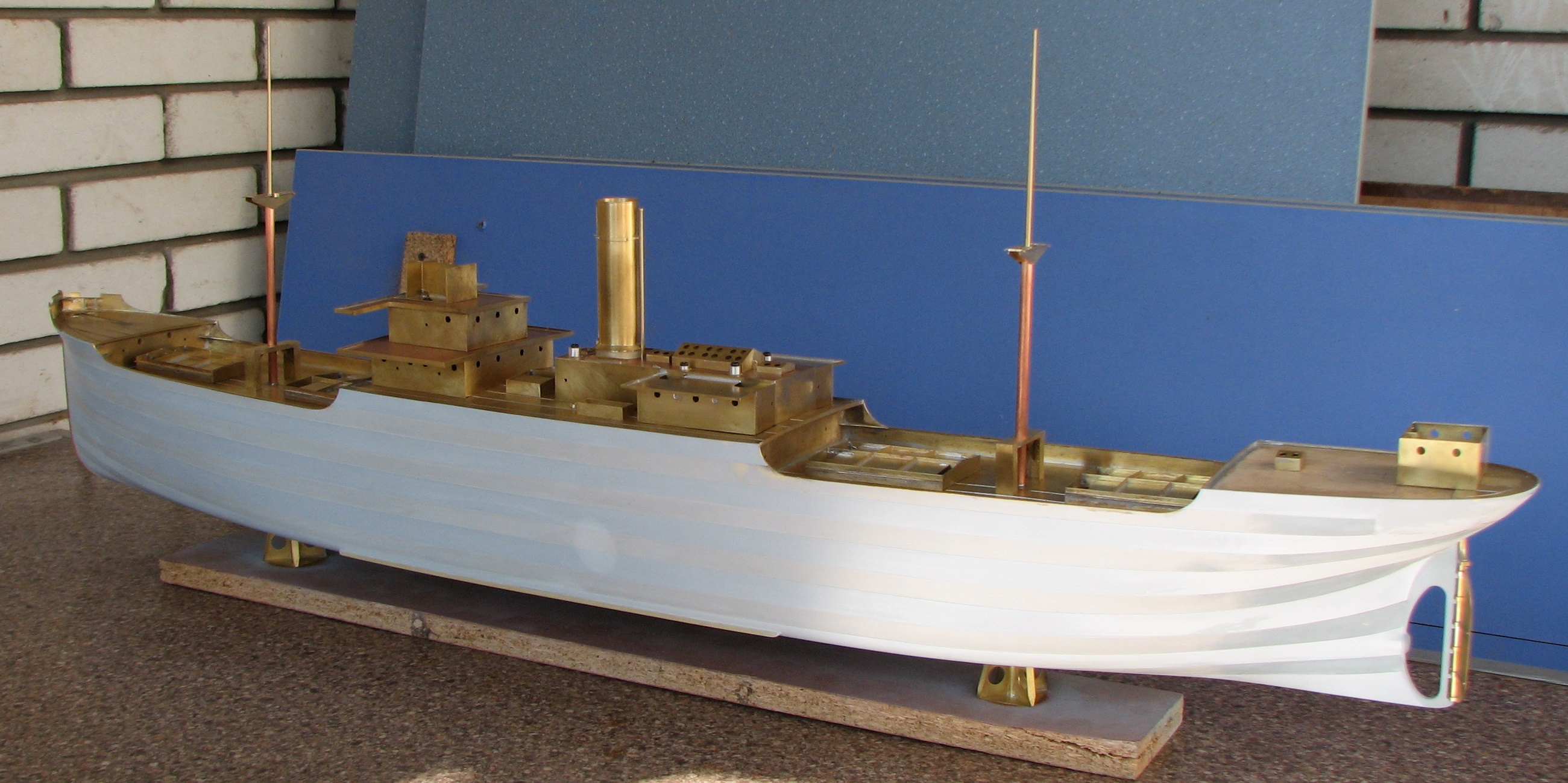

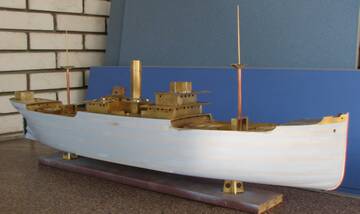

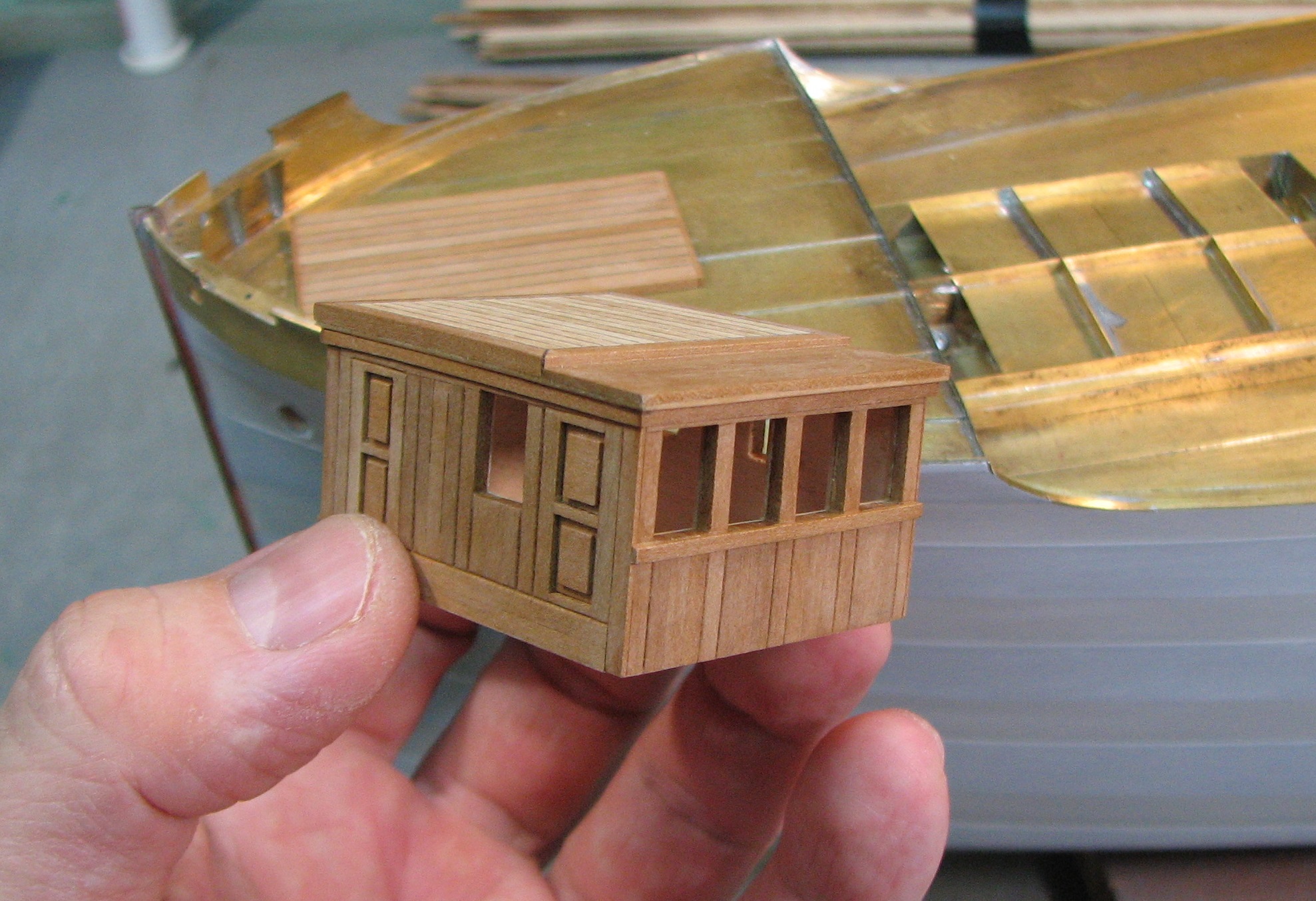

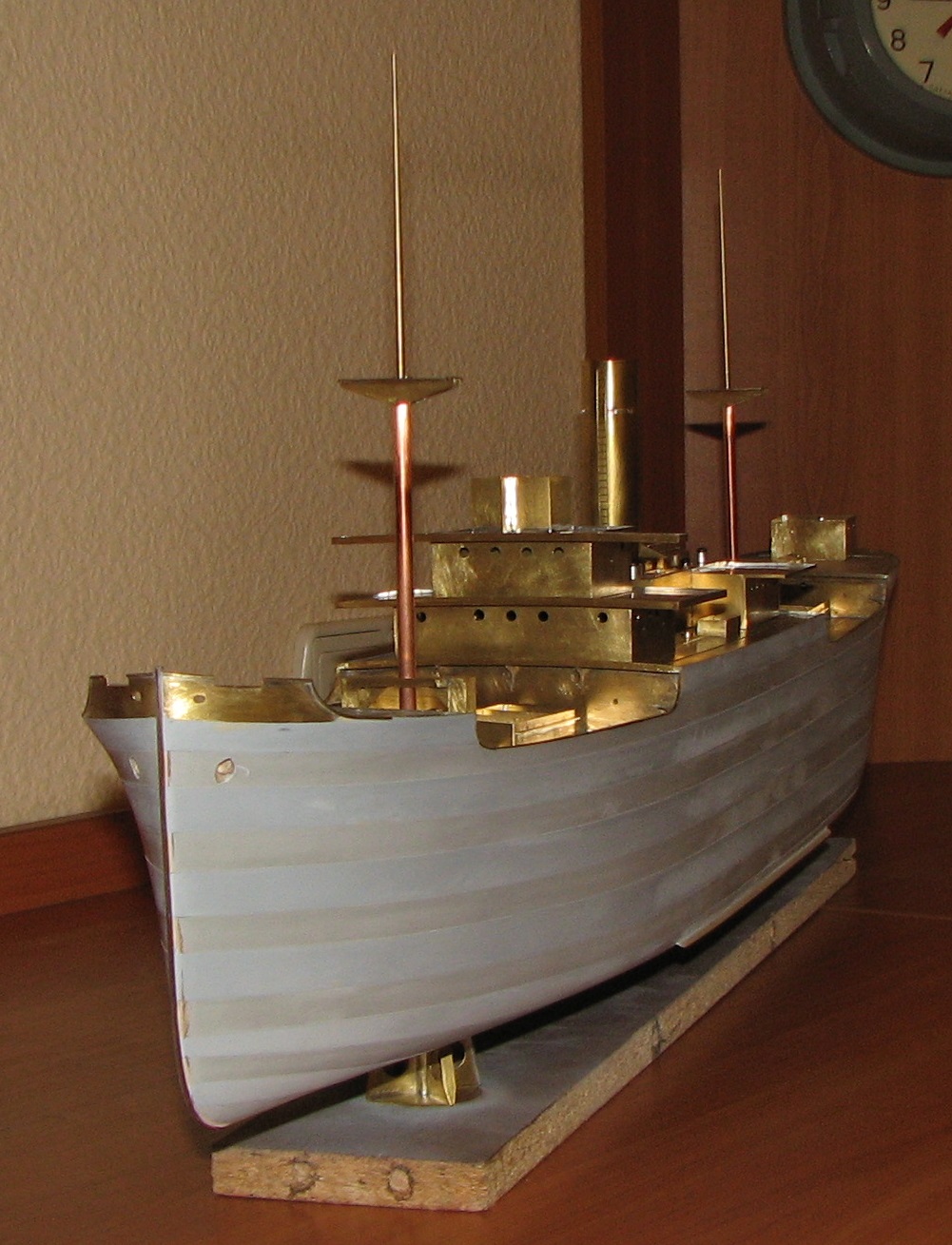

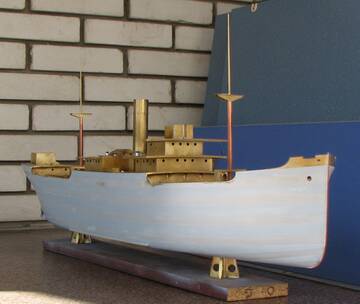

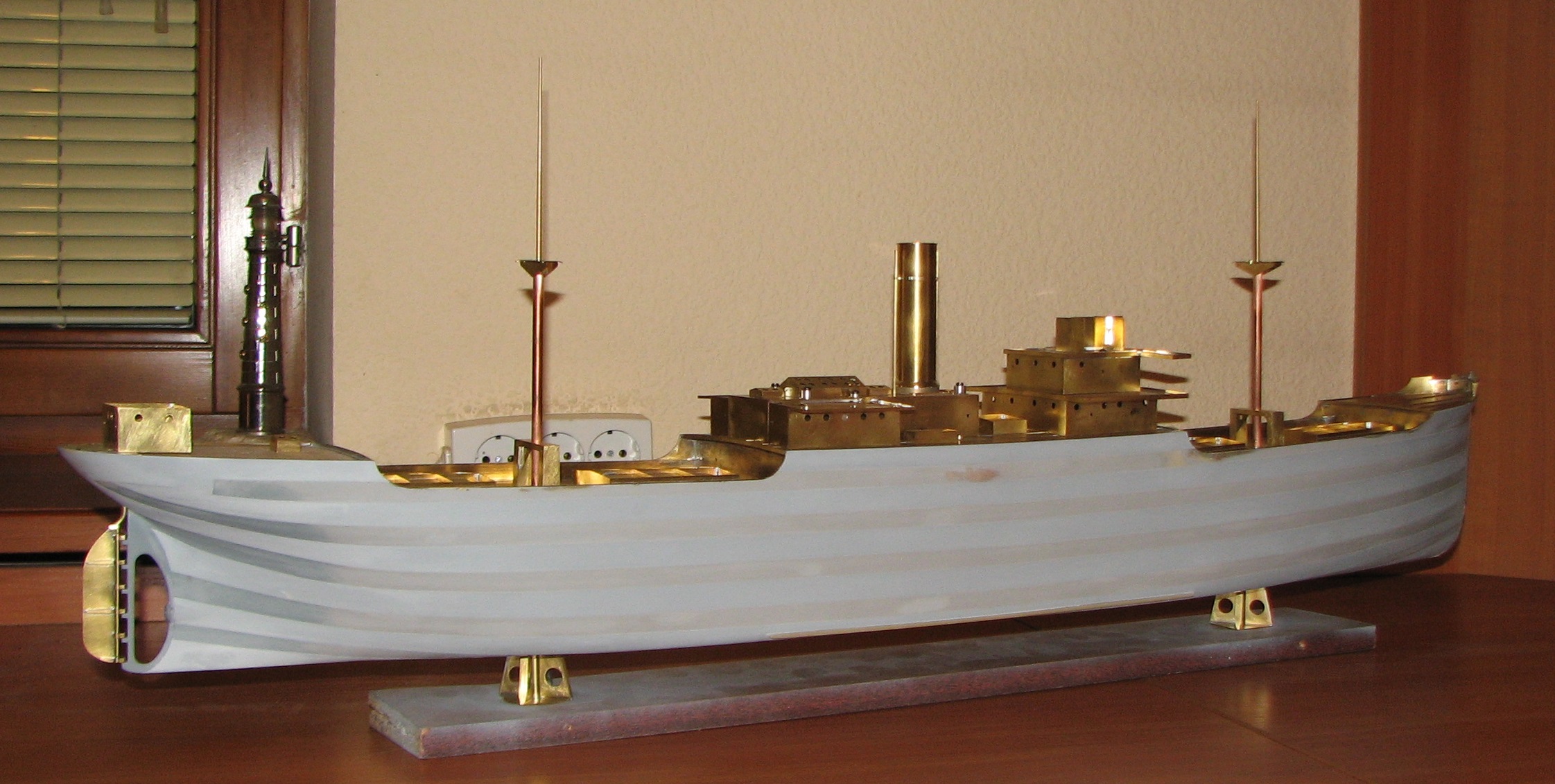

Немого прогресса...

https://forumupload.ru/uploads/0013/94/06/3/t35660.jpg   https://forumupload.ru/uploads/0013/94/06/3/t606862.jpg
https://forumupload.ru/uploads/0013/94/06/3/t546156.jpg    https://forumupload.ru/uploads/0013/94/06/3/t816530.jpg
https://forumupload.ru/uploads/0013/94/06/3/t325960.jpg   https://forumupload.ru/uploads/0013/94/06/3/t594897.jpg

77

  • Автор: igorb
  • Участник
  • Зарегистрирован: 23.04.20
  • Сообщений: 432
  • Последний визит:
    16.05.24 20:30:20

Да, есть шарм в таких пароходах, приятно глазу :cool:

78

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34
igorb написал(а):

Да, есть шарм в таких пароходах, приятно глазу

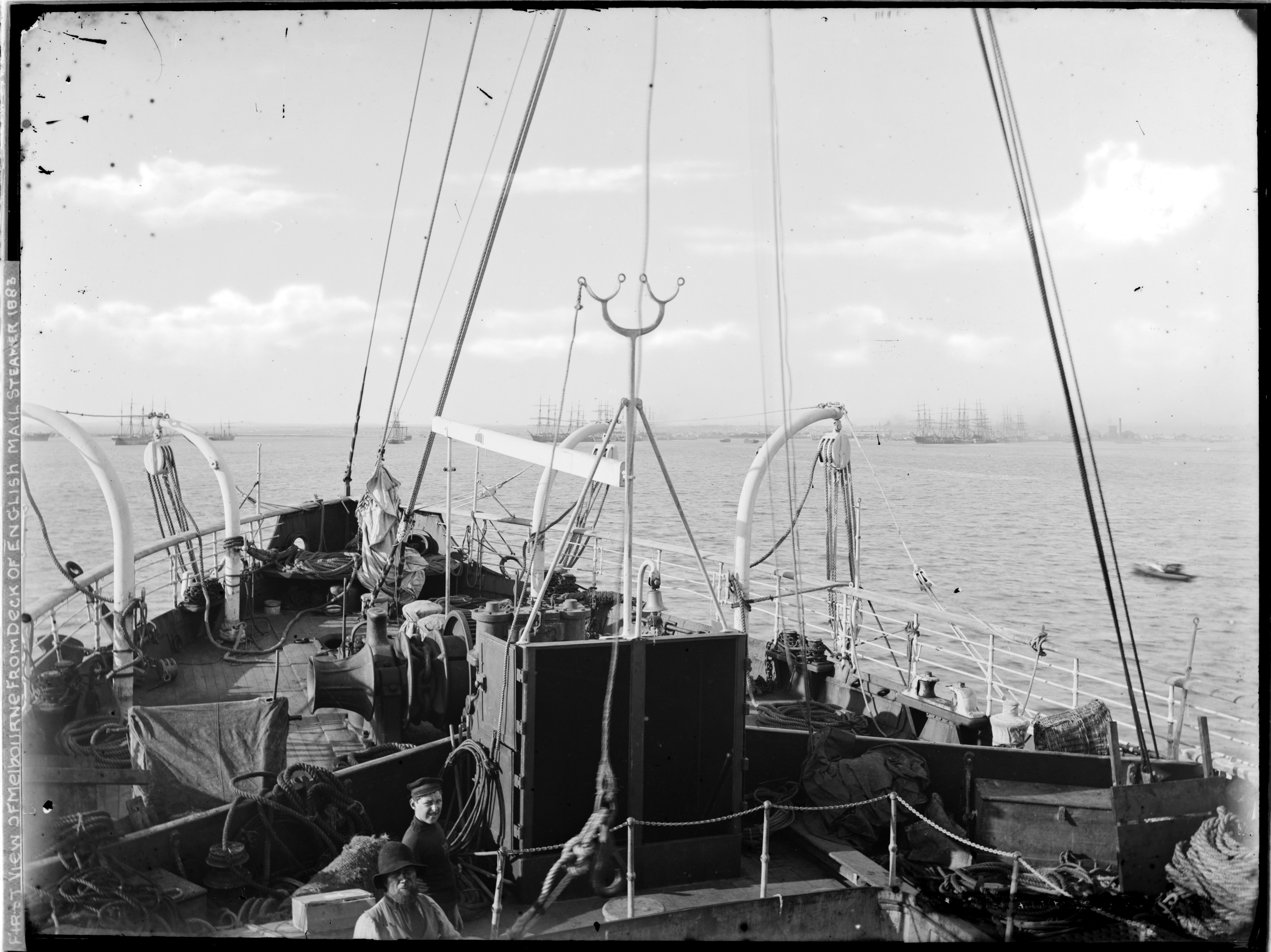

Если на моделях  пароходов показывать всё что там было в реале  -" шарму"  будет  "за гланды".    ^^

https://forumupload.ru/uploads/0013/94/06/3/t857123.jpg  https://forumupload.ru/uploads/0013/94/06/3/t460128.jpg
https://forumupload.ru/uploads/0013/94/06/3/t928321.jpg   https://forumupload.ru/uploads/0013/94/06/3/t721535.jpg

79

  • Автор: Старпом
  • Участник
  • Старпом
  • Откуда: Челябинск
  • Зарегистрирован: 27.03.20
  • Сообщений: 852
  • Последний визит:
    Вчера 04:28:15
villi написал(а):

Если на моделях  пароходов показывать всё что там было в реале  -" шарму"  будет  "за гланды".

   Фотки конечно очень интересные, но вот не палубе просто бардак какой-то . Видимо боцман в загуле. Или на гражданских судах так и есть?  :dontknow:  :question:

80

  • Автор: Искандер
  • Участник
  • Зарегистрирован: 19.06.23
  • Сообщений: 159
  • Последний визит:
    Вчера 19:46:50
villi написал(а):

Немого прогресса...

Очень даже МНОГО! Спасибо, Валерий, за плодотворную работу!

81

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34
Старпом написал(а):

Фотки конечно очень интересные, но вот не палубе просто бардак какой-то . Видимо боцман в загуле. Или на гражданских судах так и есть?

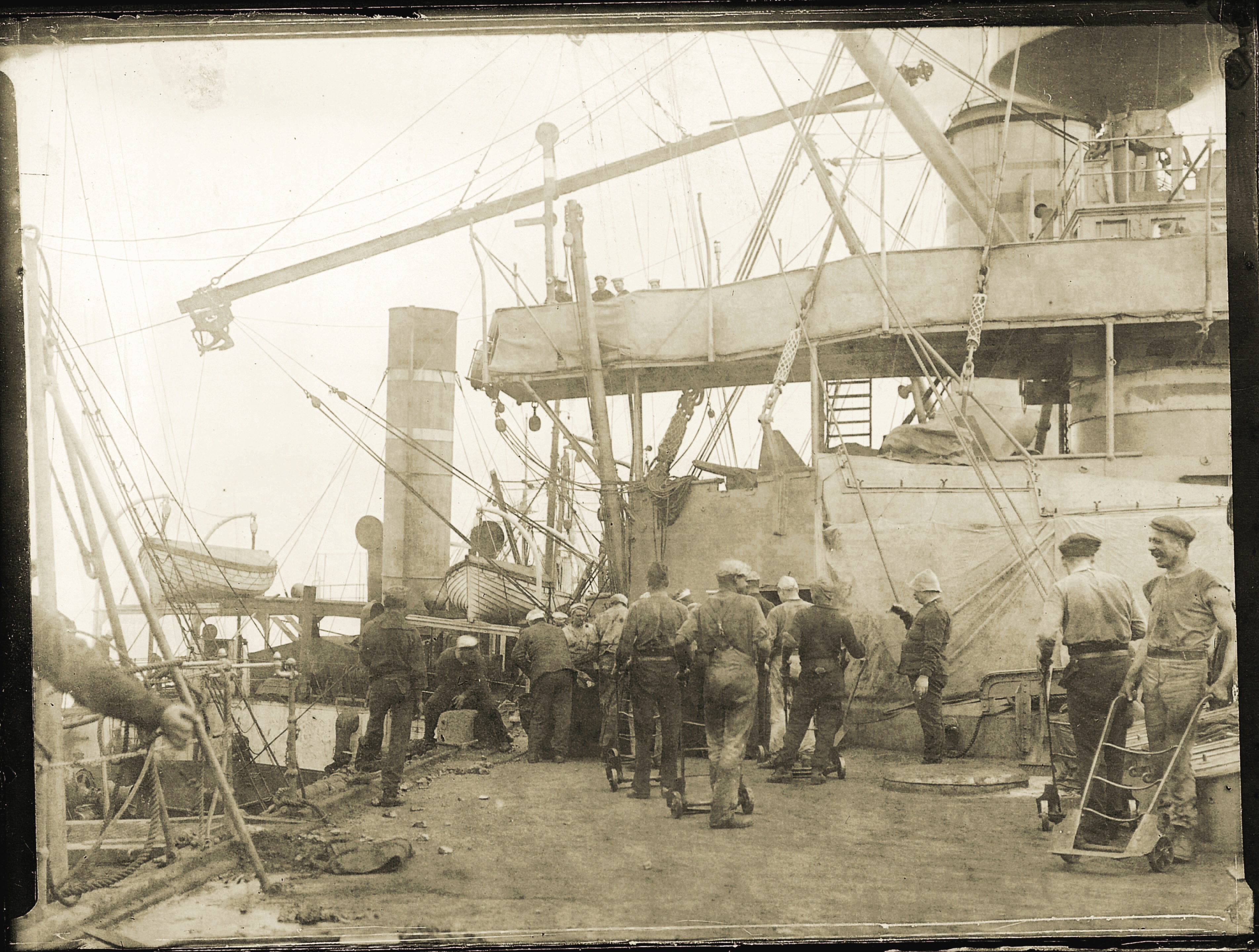

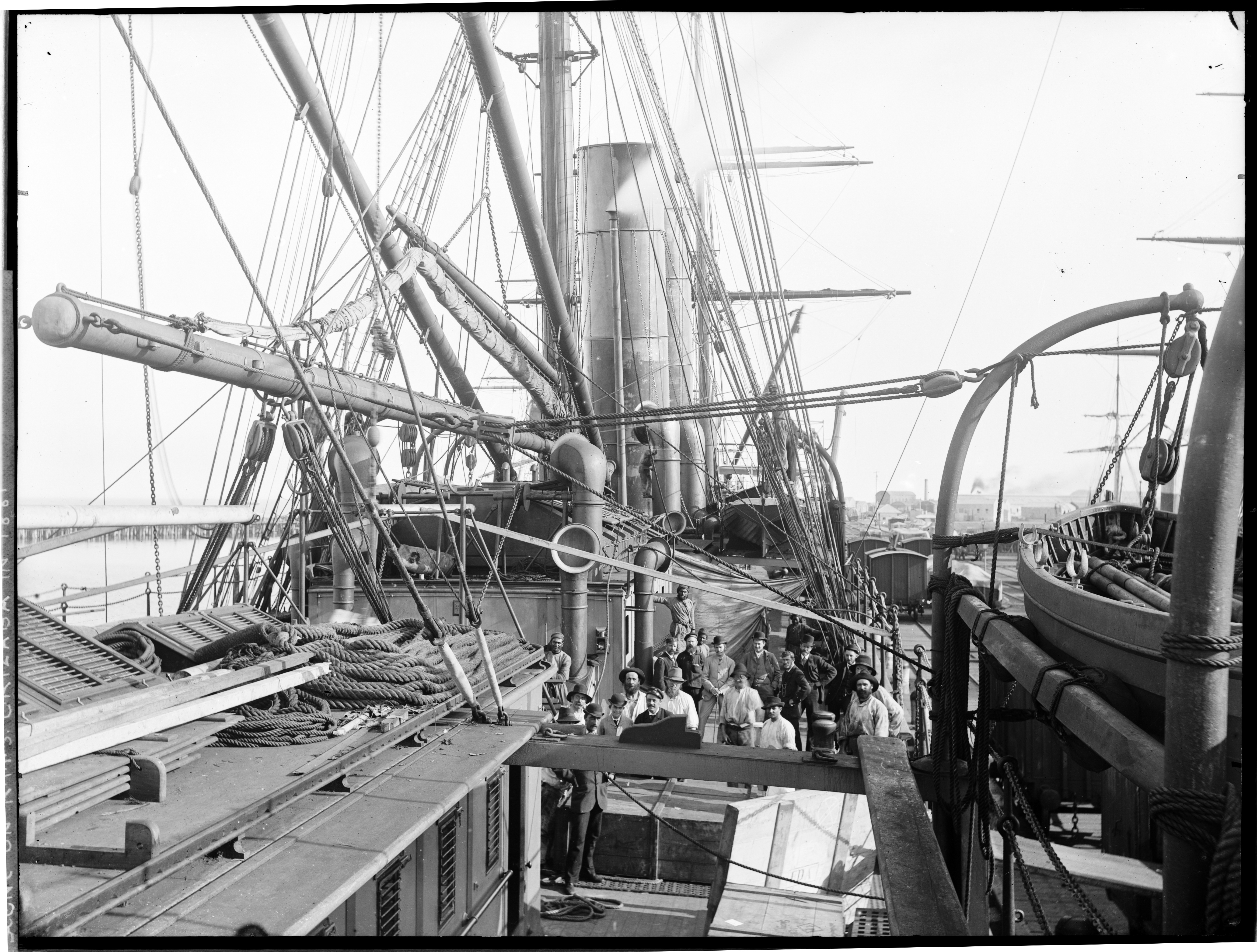

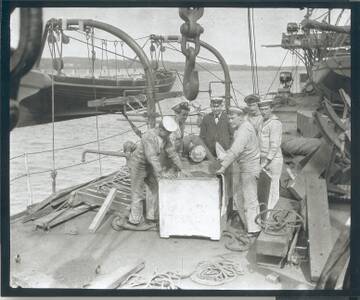

  Дык ... и на вояках всякое бывало...   все зависит от фотографа - когда он задумает снимать...  ;)

https://forumupload.ru/uploads/0013/94/06/3/t449272.jpg
https://forumupload.ru/uploads/0013/94/06/3/t410278.jpg
https://forumupload.ru/uploads/0013/94/06/3/t266788.jpg

82

  • Автор: shhturman
  • Участник
  • shhturman
  • Откуда: Санкт-Петербург
  • Зарегистрирован: 02.02.14
  • Сообщений: 1073
  • Последний визит:
    Вчера 18:24:08
villi написал(а):

Немого прогресса...

ОХРЕНЕННО! :cool:

83

  • Автор: Алексей Логинов
  • Администратор
  • Алексей Логинов
  • Зарегистрирован: 29.11.13
  • Сообщений: 1362
  • Последний визит:
    Вчера 23:58:22

Какой приятный пароход!
Что теперь ждём? Танки БТ-2(5) на палубу?))

84

  • Автор: Искандер
  • Участник
  • Зарегистрирован: 19.06.23
  • Сообщений: 159
  • Последний визит:
    Вчера 19:46:50
Алексей Логинов написал(а):

Что теперь ждём? Танки БТ-2(5) на палубу?))

Алексей, в Испанию поставлялись из СССР танки Т-26 и БТ-5  оба обр. 1933 г. Но "бэтэшки" - 50 штук были поставлены позже. А в первом походе Благоева и Курска были поставлены самолёты и танки Т-26. Так что будут они, в масштабе 1\100. Я их раньше выкладывал. :blush:

85

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34
Алексей Логинов написал(а):

Что теперь ждём? Танки БТ-2(5) на палубу?))

Однако, рановато будет , Алексей.  :no:
Теперь меня ждут  деревяшки  на палубах , фальшбортах и пр..... 8-)

86

  • Автор: lizard333
  • Участник
  • lizard333
  • Откуда: Севастополь
  • Зарегистрирован: 08.05.22
  • Сообщений: 108
  • Последний визит:
    22.03.24 19:19:34
villi написал(а):

Немого прогресса...

Не чего себе не много!
Красивый пароход получается.

87

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34

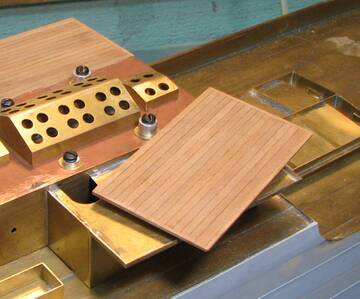

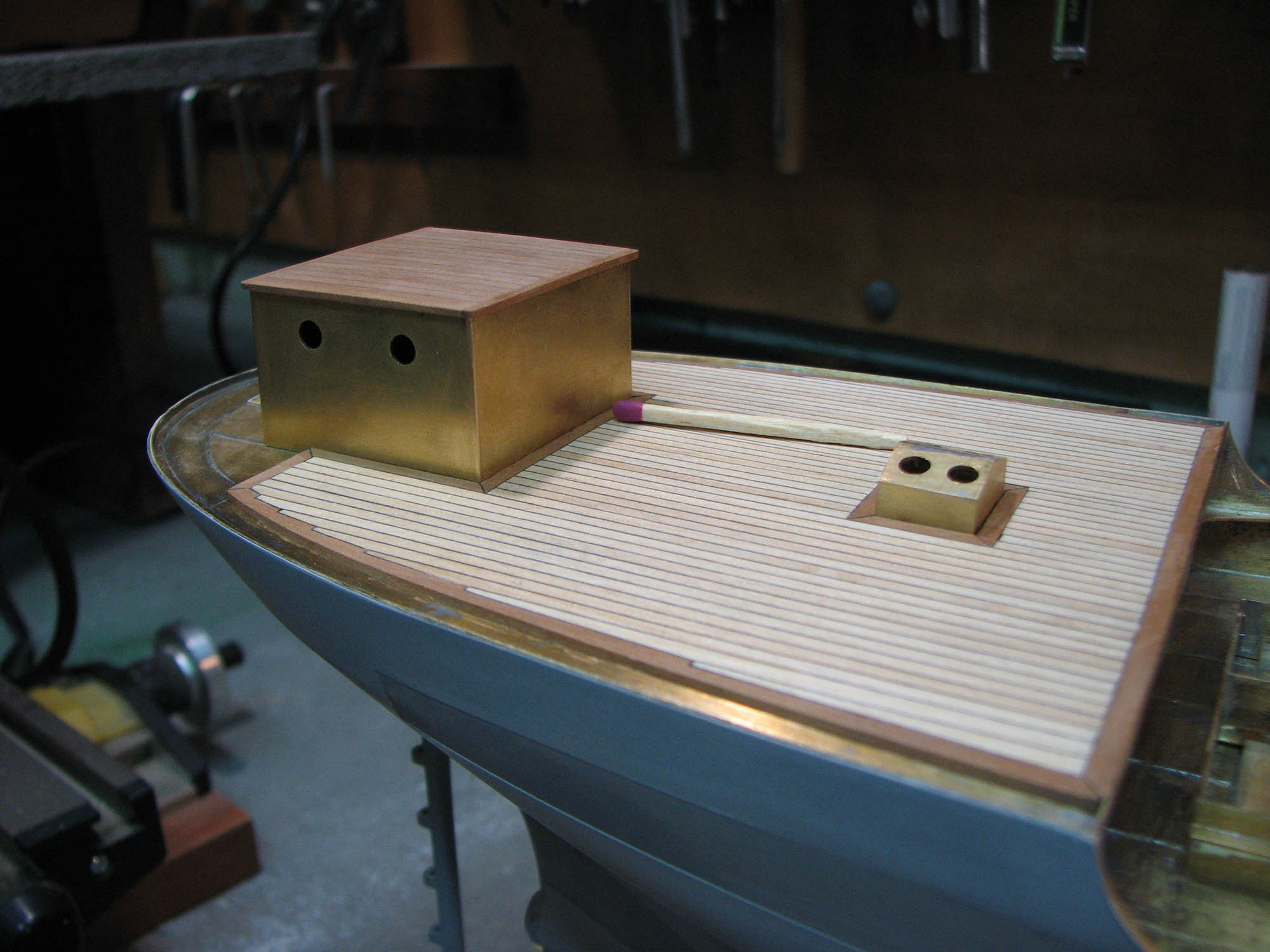

Полуют под деревяшками...

https://forumupload.ru/uploads/0013/94/06/3/t539888.jpg

88

  • Автор: Azow-71
  • Участник
  • Azow-71
  • Откуда: г.Приморско-Ахтарск
  • Зарегистрирован: 19.01.16
  • Сообщений: 399
  • Последний визит:
    23.04.24 23:46:27

Здорово! А чем клеил?

89

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34
Azow-71 написал(а):

Здорово! А чем клеил?

   Дерево к дереву - американский ПВА (Titebond) , а дерево к металлу - циакрин.

90

  • Автор: Искандер
  • Участник
  • Зарегистрирован: 19.06.23
  • Сообщений: 159
  • Последний визит:
    Вчера 19:46:50
villi написал(а):

Полуют под деревяшками...

Замечательно!  :cool:

91

  • Автор: igorb
  • Участник
  • Зарегистрирован: 23.04.20
  • Сообщений: 432
  • Последний визит:
    16.05.24 20:30:20
villi написал(а):

Полуют под деревяшками...

:cool: Валера, а поперечных стыков не будет, на всю длину палубы одна доска?

92

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34
igorb написал(а):

Валера, а поперечных стыков не будет, на всю длину палубы одна доска?

  Игорь :

-  длина этого палубного участка всего 10 м , при стандарте доски в 6 м количество стыков минимально.
-  на этой палубе  будет стоять куча всякого оборудования, которое накроет большую часть стыков и в результате  всё моё бодание со стыками пойдет коту под хвост.  8-)

93

  • Автор: Azow-71
  • Участник
  • Azow-71
  • Откуда: г.Приморско-Ахтарск
  • Зарегистрирован: 19.01.16
  • Сообщений: 399
  • Последний визит:
    23.04.24 23:46:27
igorb написал(а):

а поперечных стыков не будет, на всю длину палубы одна доска?

  К стати говоря, я то же столкнулся у себя на Дойчланде с подобным вопросом.  На всех имеющихся у меня фото я так и не смог определить схему настила палубных досок. Практически нет торцевых стыков.  :question:
В закрытом выложу фото.

94

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34

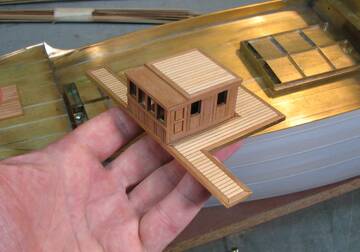

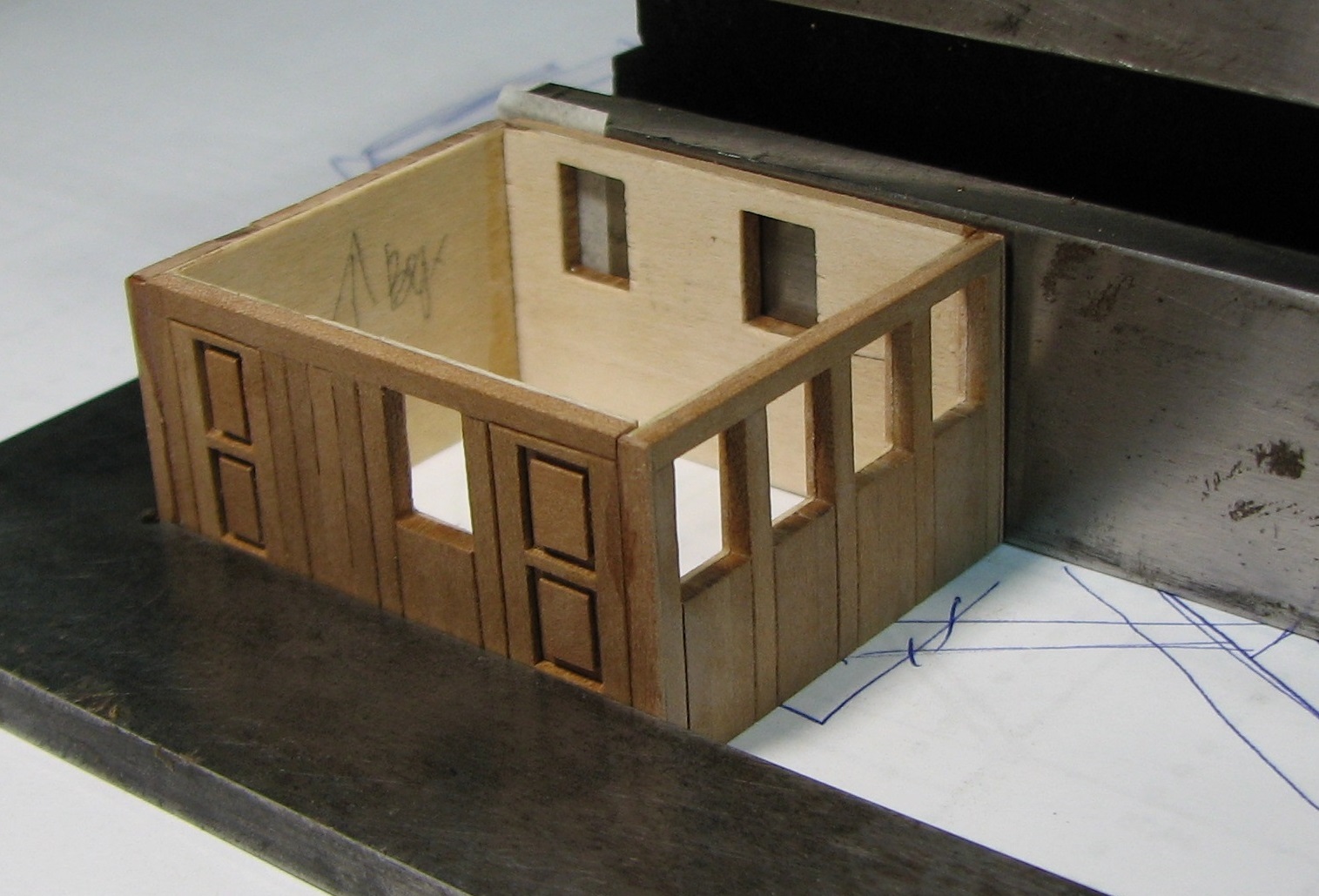

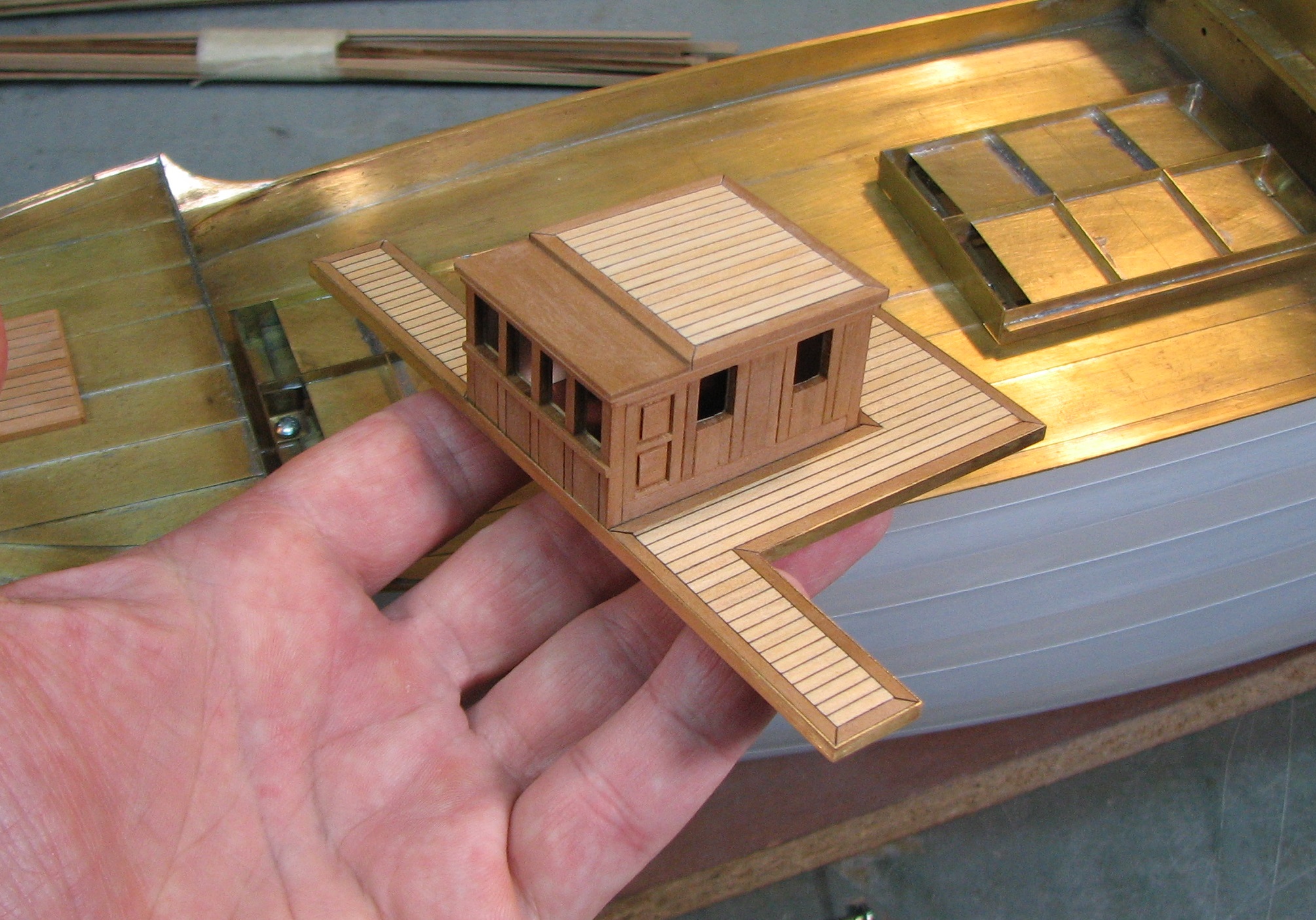

Ходовая рубка
https://forumupload.ru/uploads/0013/94/06/3/t668831.jpg https://forumupload.ru/uploads/0013/94/06/3/t707500.jpg https://forumupload.ru/uploads/0013/94/06/3/t655988.jpg

95

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34

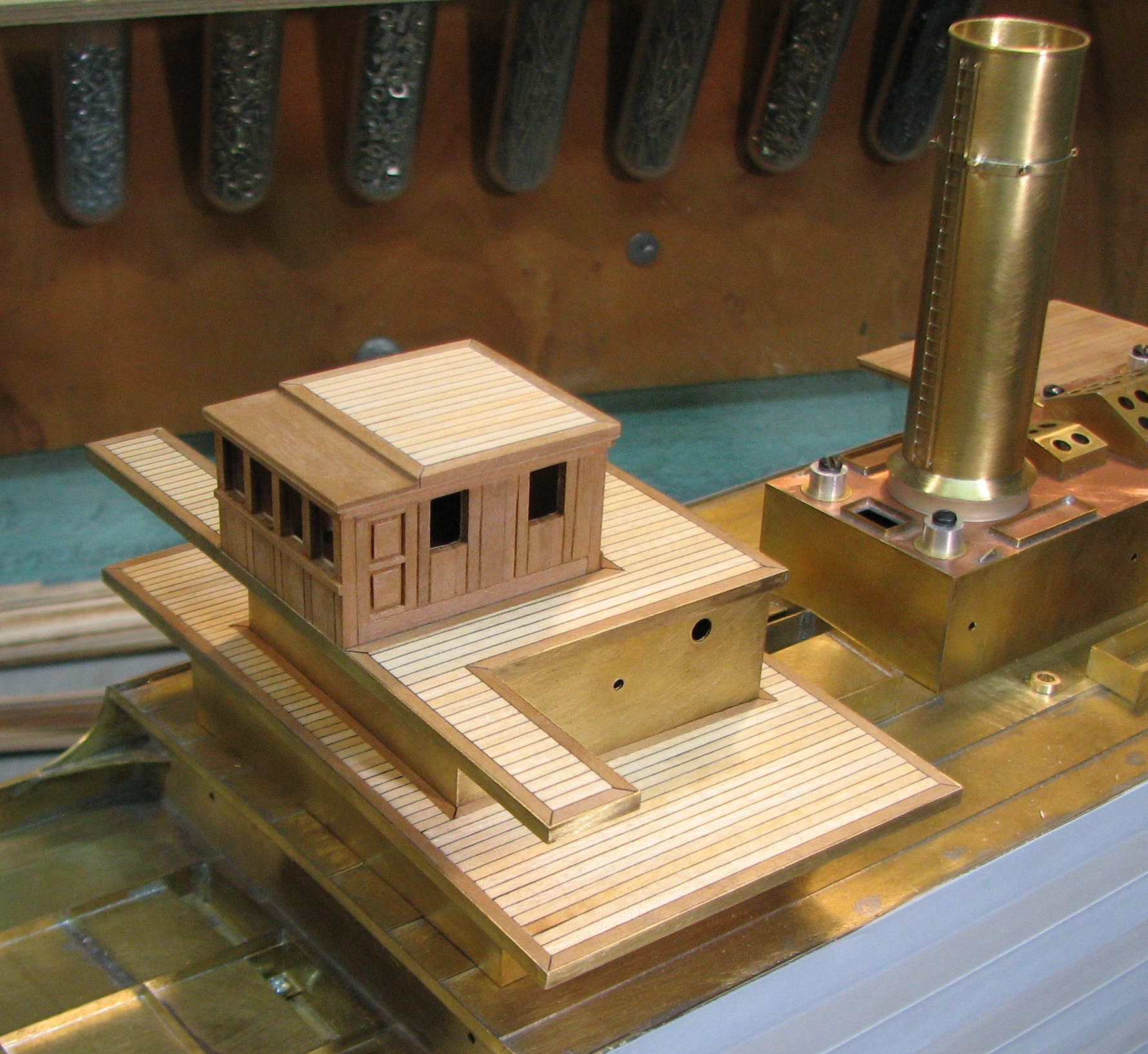

Надстройка в разборе и сборе...

https://forumupload.ru/uploads/0013/94/06/3/t878385.jpg https://forumupload.ru/uploads/0013/94/06/3/t508376.jpg

96

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34

Настил на рострах..

https://forumupload.ru/uploads/0013/94/06/3/t576069.jpg https://forumupload.ru/uploads/0013/94/06/3/t482053.jpg

97

  • Автор: Azow-71
  • Участник
  • Azow-71
  • Откуда: г.Приморско-Ахтарск
  • Зарегистрирован: 19.01.16
  • Сообщений: 399
  • Последний визит:
    23.04.24 23:46:27

Мне наверное придётся лесопилку построить, чтобы на "Дойчланде" палубу настелить.  :D

98

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34
Azow-71 написал(а):

Мне наверное придётся лесопилку построить, чтобы на "Дойчланде" палубу настелить.

А как же ты без лесопилки палубу на Ослябя  стелил?  :question:  8-)

99

  • Автор: Старпом
  • Участник
  • Старпом
  • Откуда: Челябинск
  • Зарегистрирован: 27.03.20
  • Сообщений: 852
  • Последний визит:
    Вчера 04:28:15
villi написал(а):

А как же ты без лесопилки палубу на Ослябя  стелил?

:question:  :dontknow:

100

  • Автор: IBeRUS
  • Участник
  • IBeRUS
  • Откуда: Новороссийск
  • Зарегистрирован: 14.11.15
  • Сообщений: 521
  • Последний визит:
    Вчера 23:52:07
villi написал(а):

А как же ты без лесопилки палубу на Ослябя  стелил?

Как? - топор, пила и "наждачка" ! :jumping:

Страница:   1 2 3

Вы здесь » Форум Судомодельный клуб » Общие вопросы » П/х Благоев ( ss Songa 1921)

Рейтинг форумов | Создать форум бесплатно
