П/х Благоев ( ss Songa 1921)

Страница: 1 2 3

Сообщений 1 страница 50 из 108

1

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34

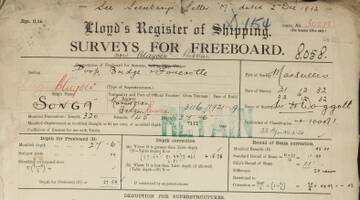

Пора открывать отдельную тему по этому проекту.  :flag:

Несмотря на то что пароход обычный , как всегда ,  нюансы есть.

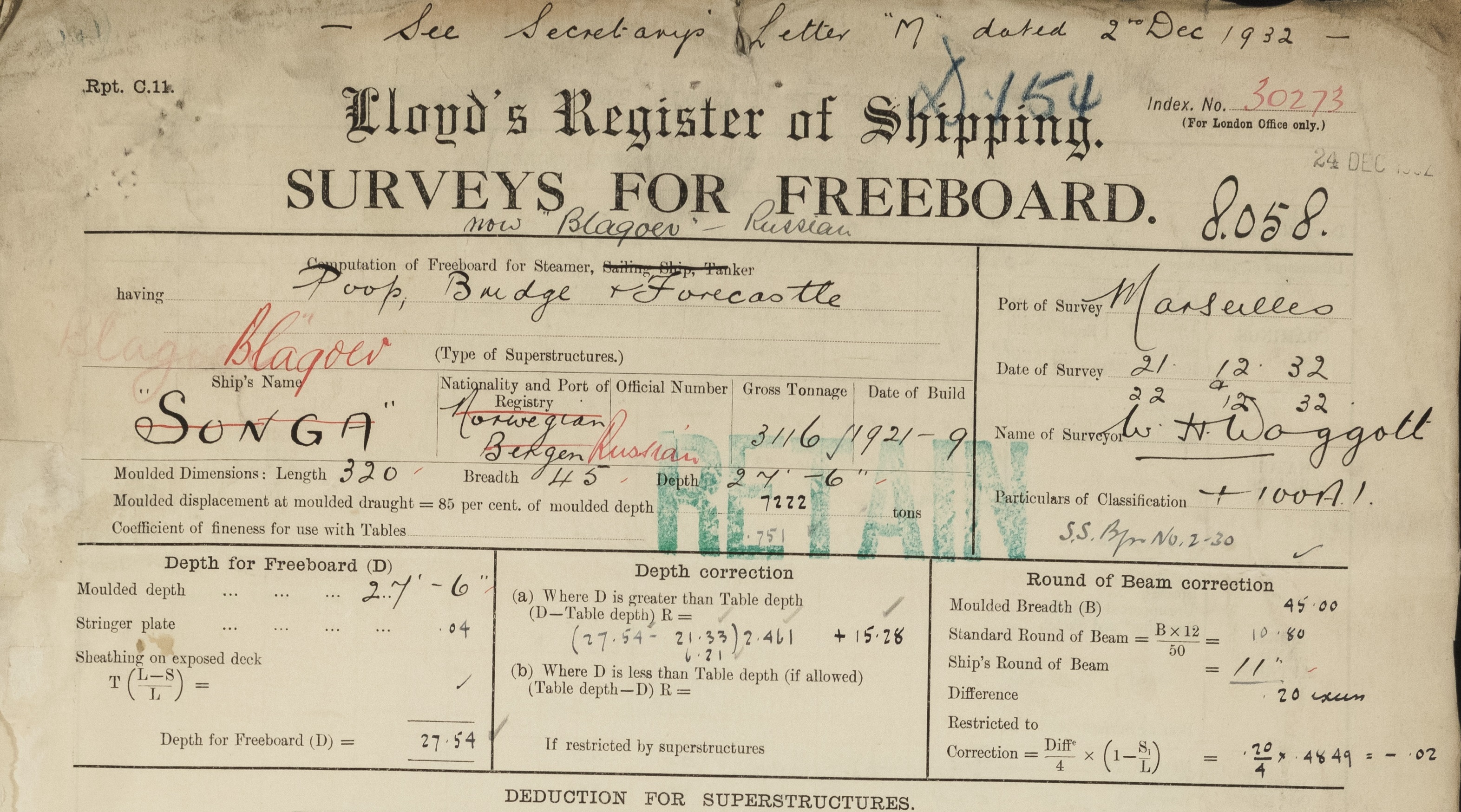

https://forumupload.ru/uploads/0013/94/06/3/t329003.jpg

https://forumupload.ru/uploads/0013/94/06/3/t957628.jpg

2

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34

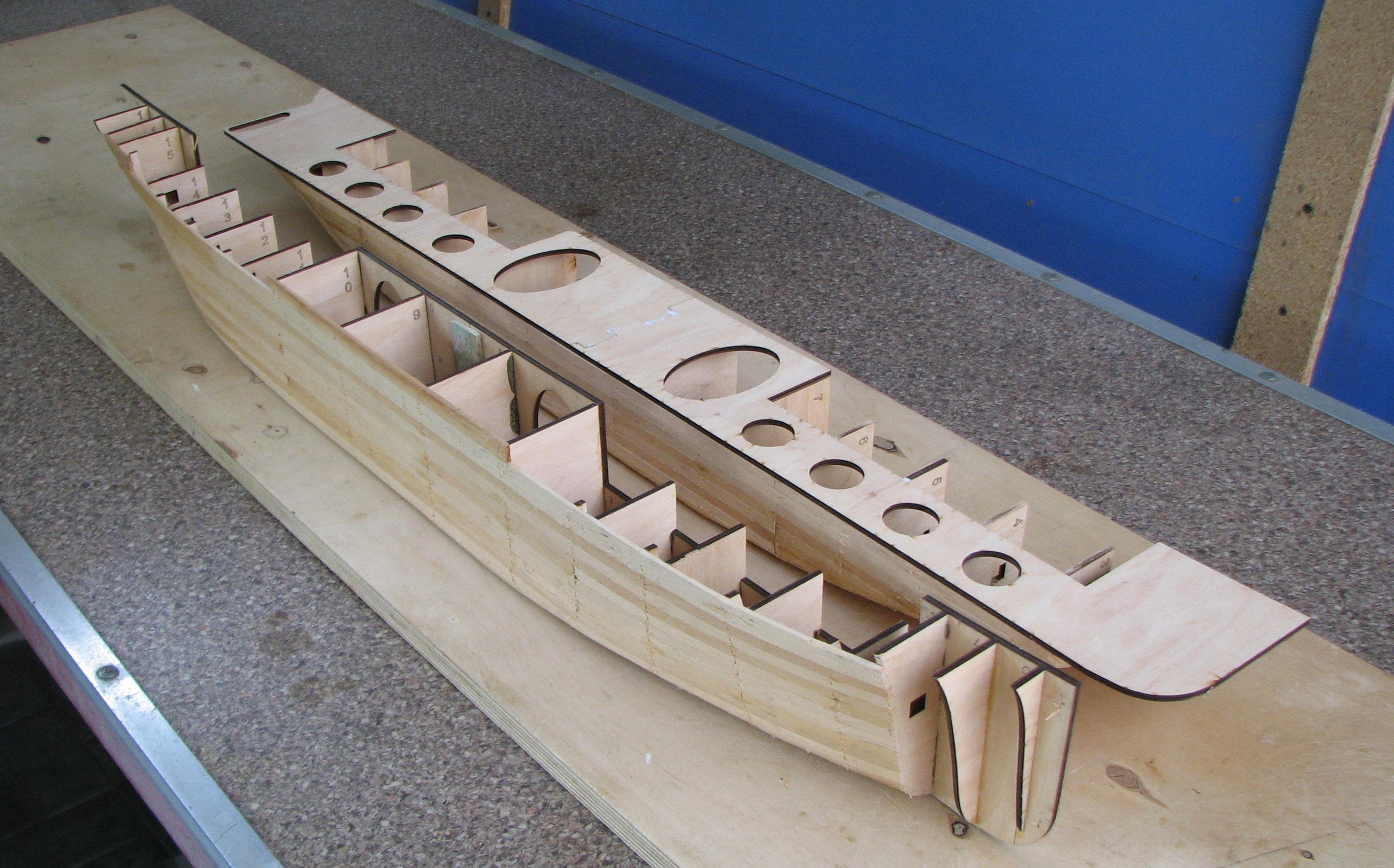

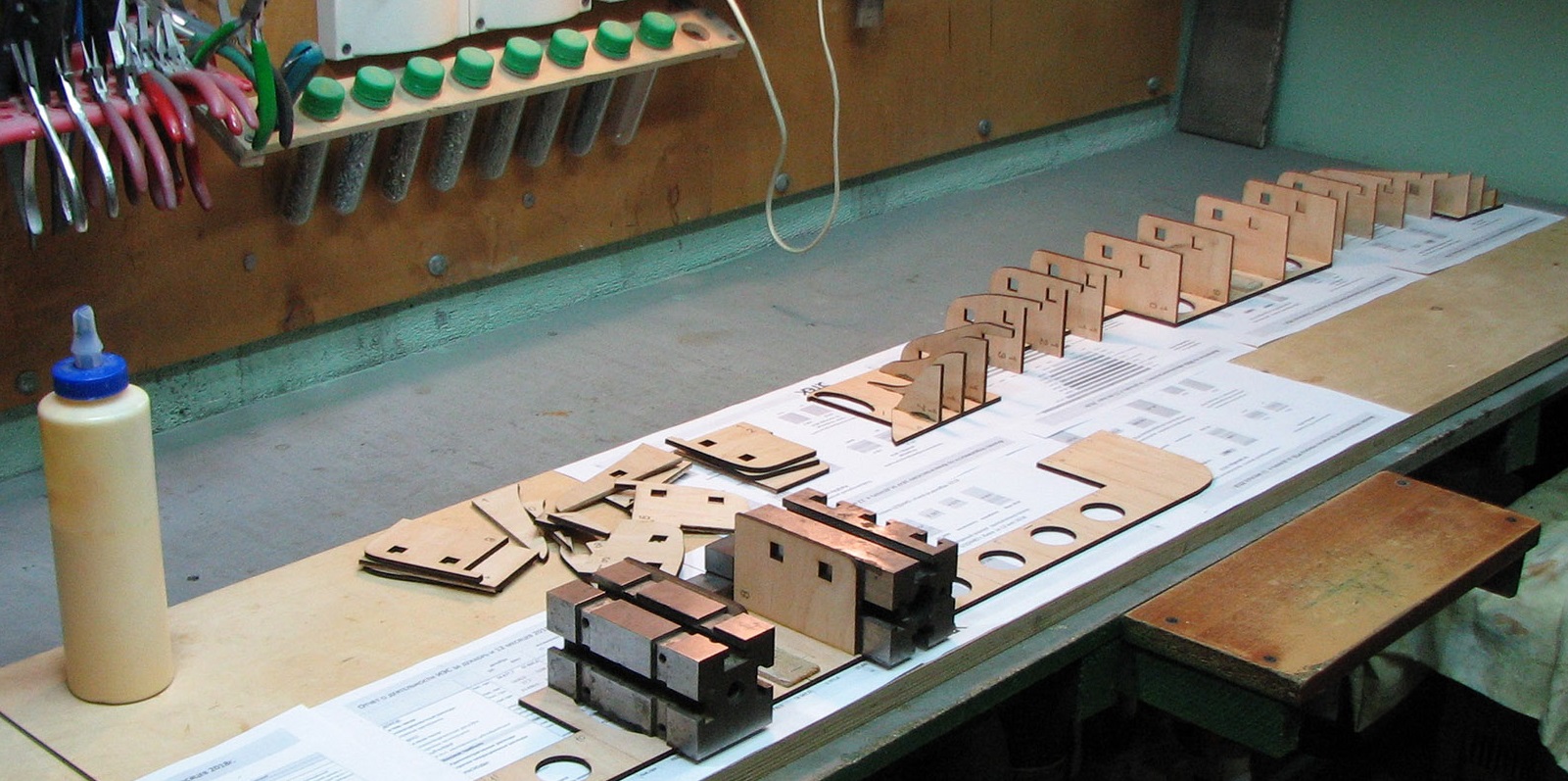

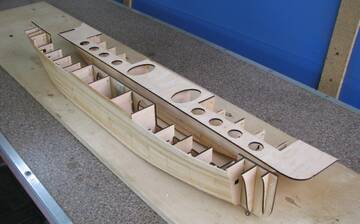

Стандартное начало работ по корпусу...

https://forumupload.ru/uploads/0013/94/06/3/t908966.jpg https://forumupload.ru/uploads/0013/94/06/3/t69443.jpg

https://forumupload.ru/uploads/0013/94/06/3/t630280.jpg https://forumupload.ru/uploads/0013/94/06/3/t95146.jpg

3

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34

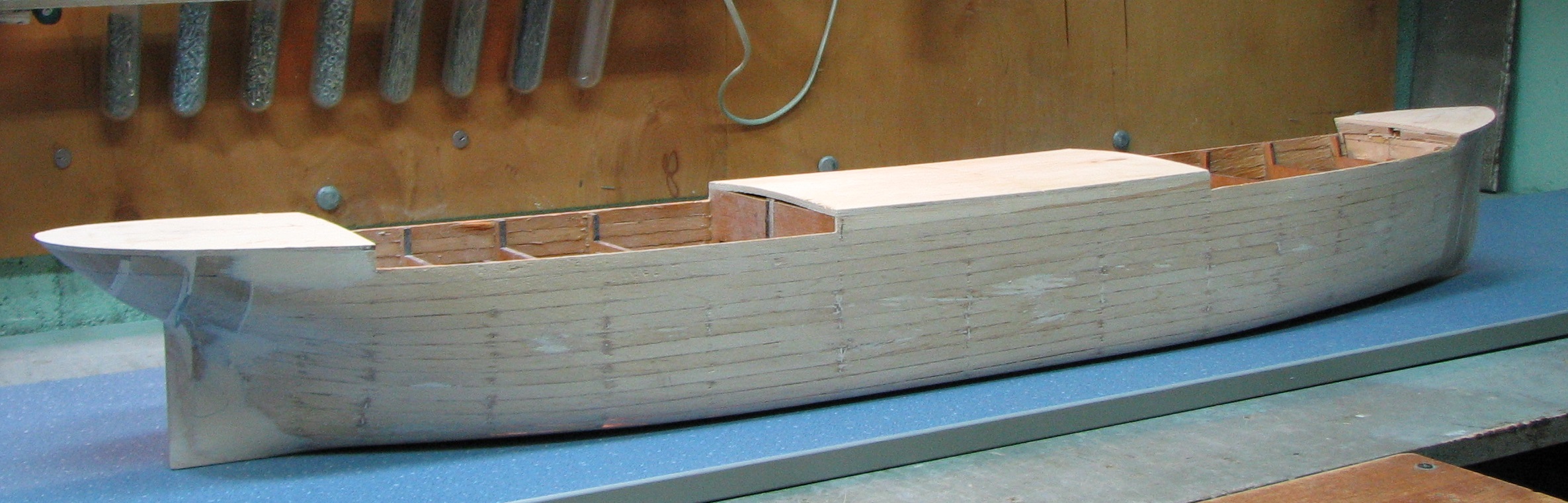

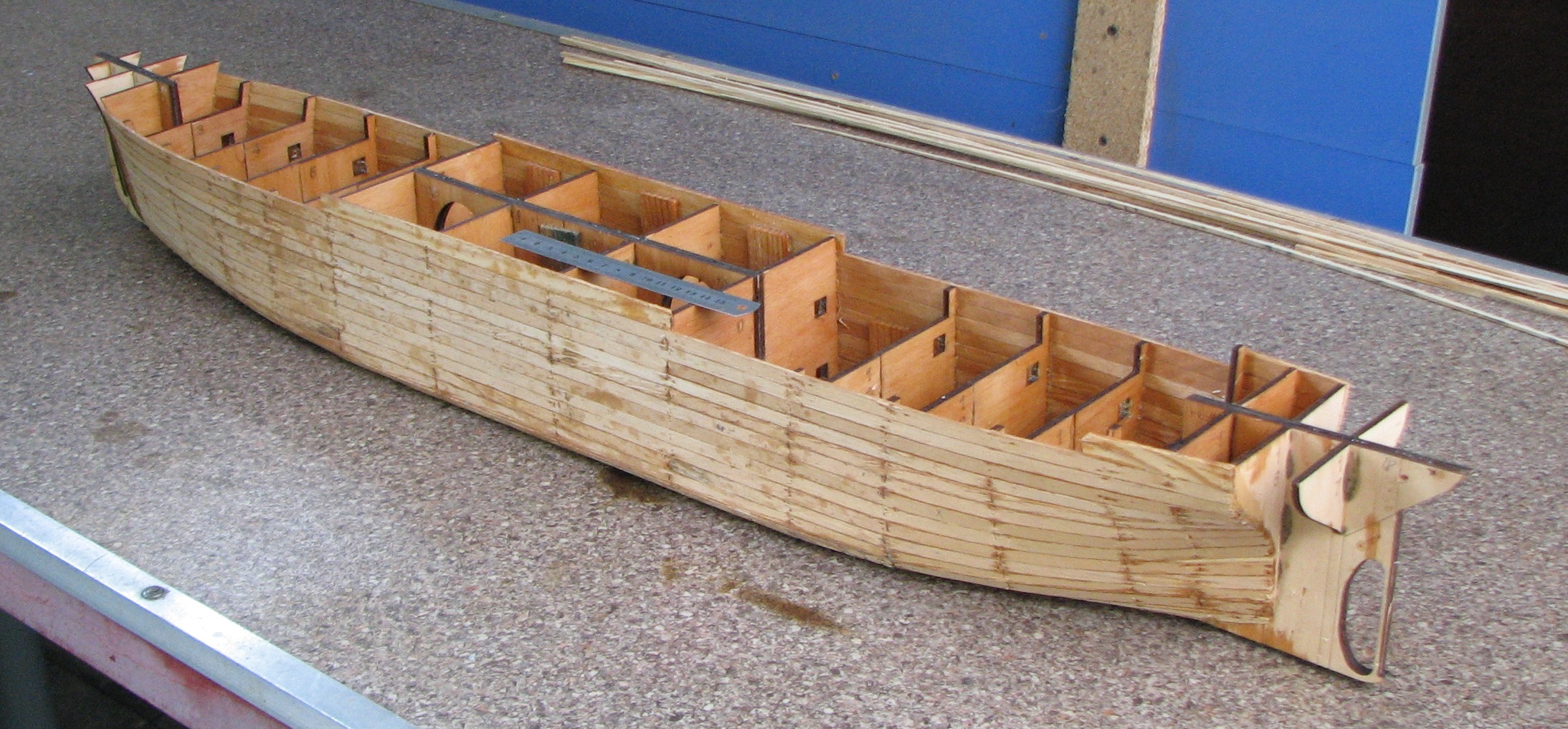

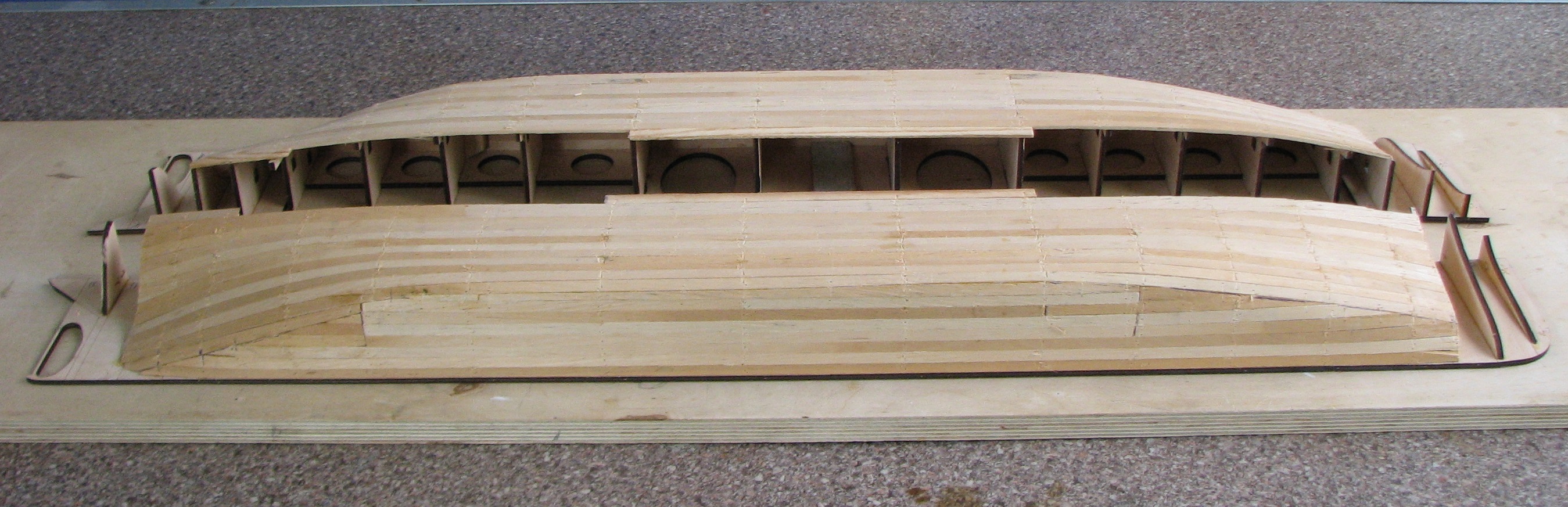

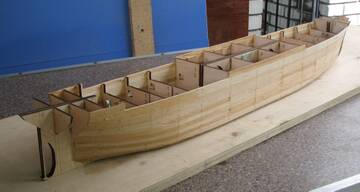

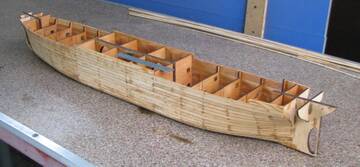

Стандартное же его продолжение...

https://forumupload.ru/uploads/0013/94/06/3/t370797.jpg

https://forumupload.ru/uploads/0013/94/06/3/t666987.jpg

4

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34

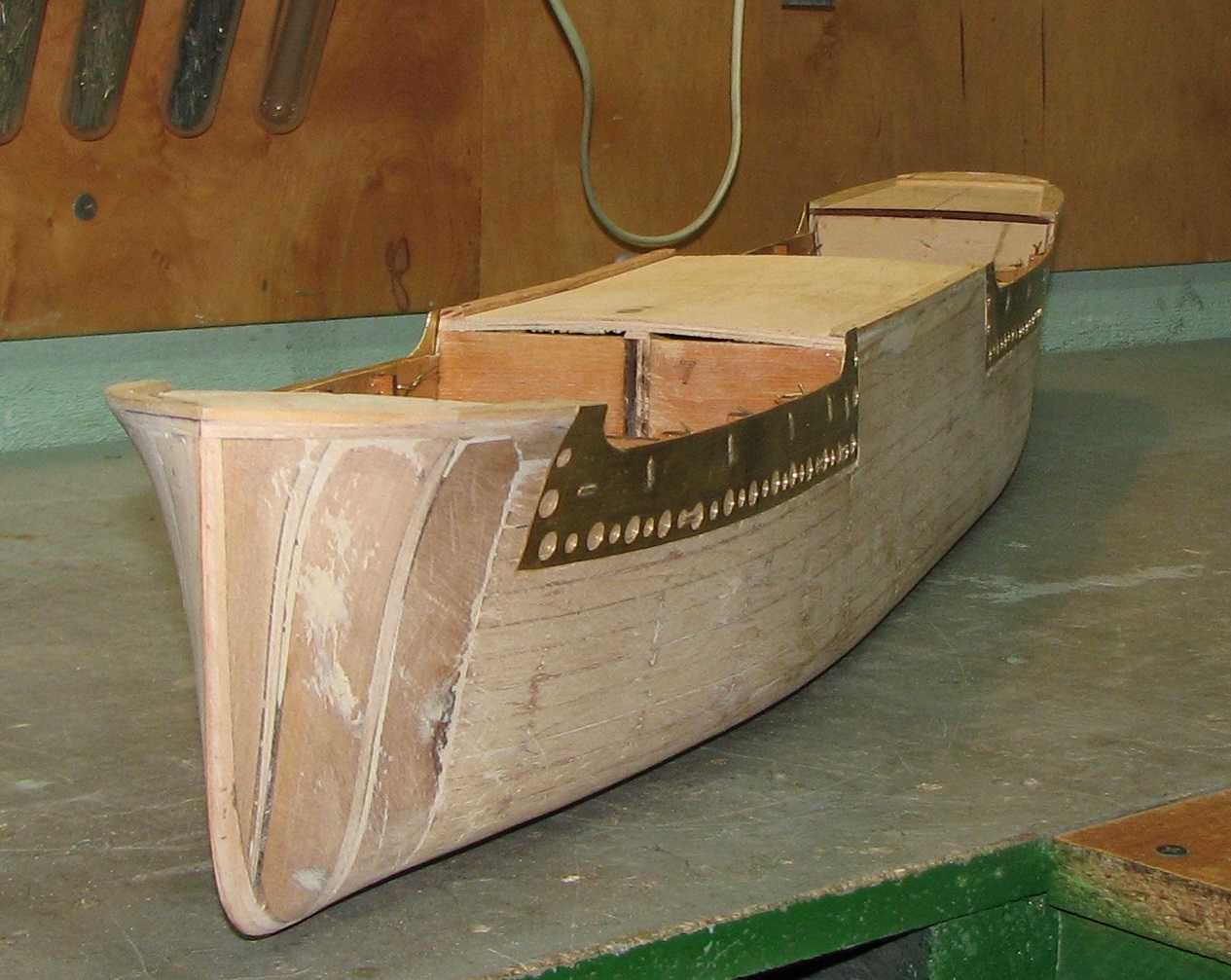

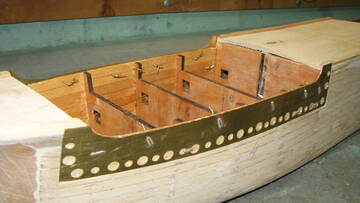

Закладка в корпус фальшбортов..

https://forumupload.ru/uploads/0013/94/06/3/t529978.jpg

https://forumupload.ru/uploads/0013/94/06/3/t580033.jpg

5

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34

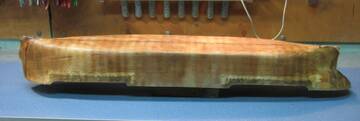

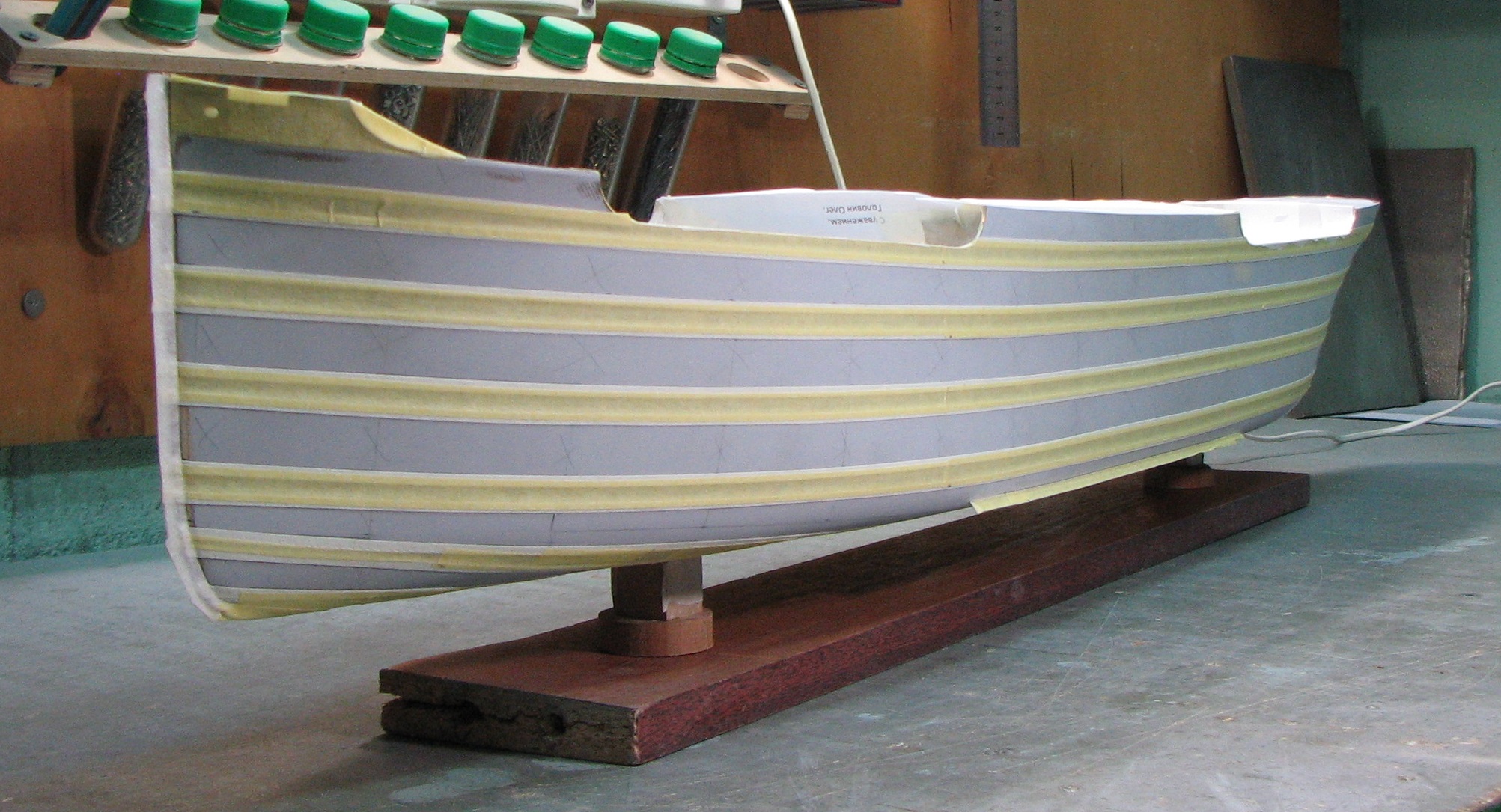

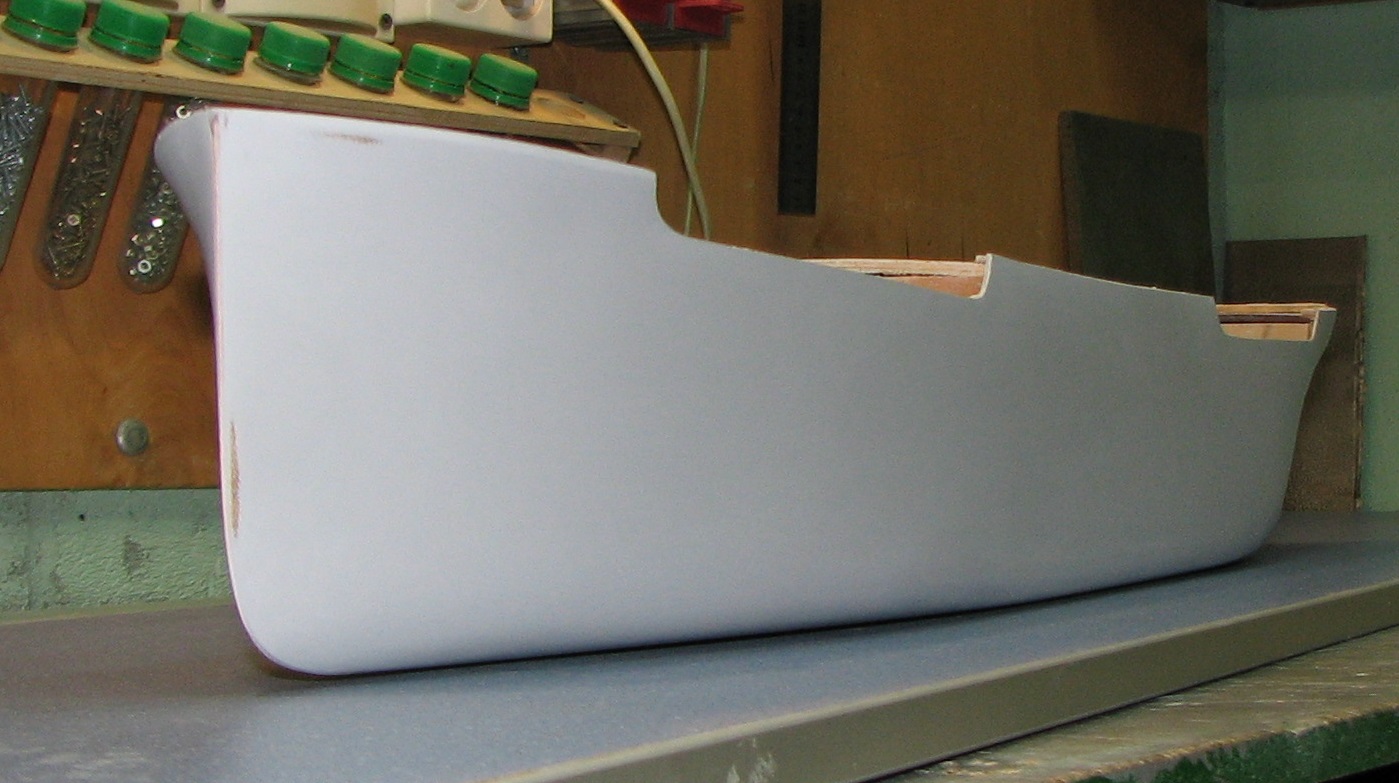

Стеклоткань- смола- шпаклевка-шлифовка-результат..

https://forumupload.ru/uploads/0013/94/06/3/t714613.jpg https://forumupload.ru/uploads/0013/94/06/3/t688932.jpg

https://forumupload.ru/uploads/0013/94/06/3/t170973.jpg https://forumupload.ru/uploads/0013/94/06/3/t397643.jpg

6

  • Автор: Старпом
  • Участник
  • Старпом
  • Откуда: Челябинск
  • Зарегистрирован: 27.03.20
  • Сообщений: 852
  • Последний визит:
    Вчера 04:28:15
villi написал(а):

Стеклоткань- смола- шпаклевка-шлифовка-результат..

Впечатляет. Удачи в задуманном. :cool:

7

  • Автор: Алексей Логинов
  • Администратор
  • Алексей Логинов
  • Зарегистрирован: 29.11.13
  • Сообщений: 1362
  • Последний визит:
    Вчера 23:58:22

Однако!
Валера, сколько узлов твоя скорость моделирования?
:stupor:

8

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34
Алексей Логинов написал(а):

Однако!
Валера, сколько узлов твоя скорость моделирования?

  Не-не..  Алексей, это фотки быстро выкладываются.  8-)
А работа по Благоеву (проектирование и т.д.)  стартовала где-то в середине июля.  :|

9

  • Автор: Kronma
  • Администратор
  • Kronma
  • Откуда: Москва
  • Зарегистрирован: 13.12.13
  • Сообщений: 585
  • Последний визит:
    12.05.24 19:15:06
villi написал(а):

...результат

Валера, какая красота! Просто класс!! :cool:
Я про технологию, фотографии, и про результат.
Прям, "Азбука судомоделизма"!
Классического.  :cool:

10

  • Автор: Алексей Логинов
  • Администратор
  • Алексей Логинов
  • Зарегистрирован: 29.11.13
  • Сообщений: 1362
  • Последний визит:
    Вчера 23:58:22

Валера, а у тебя что, лазер для резки свой есть?

11

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34
Алексей Логинов написал(а):

Валера, а у тебя что, лазер для резки свой есть?

  Нет, Алексей,  вот лазером я не обзавелся.  :nope:
Но при моих производственных масштабах он и не нужен, будет простаивать 99% времени. Да и найти хорошую фанеру это еще та задача , в то же время у владельцев лазера все налажено.
Заказ комплекта на Благоев , с учетом  стоимости качественной фанеры , мне обошелся примерно в  1 тыс. руб. (в пересчете с коэф. 2) , а станок будет стоить побольше...  8-)

12

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34

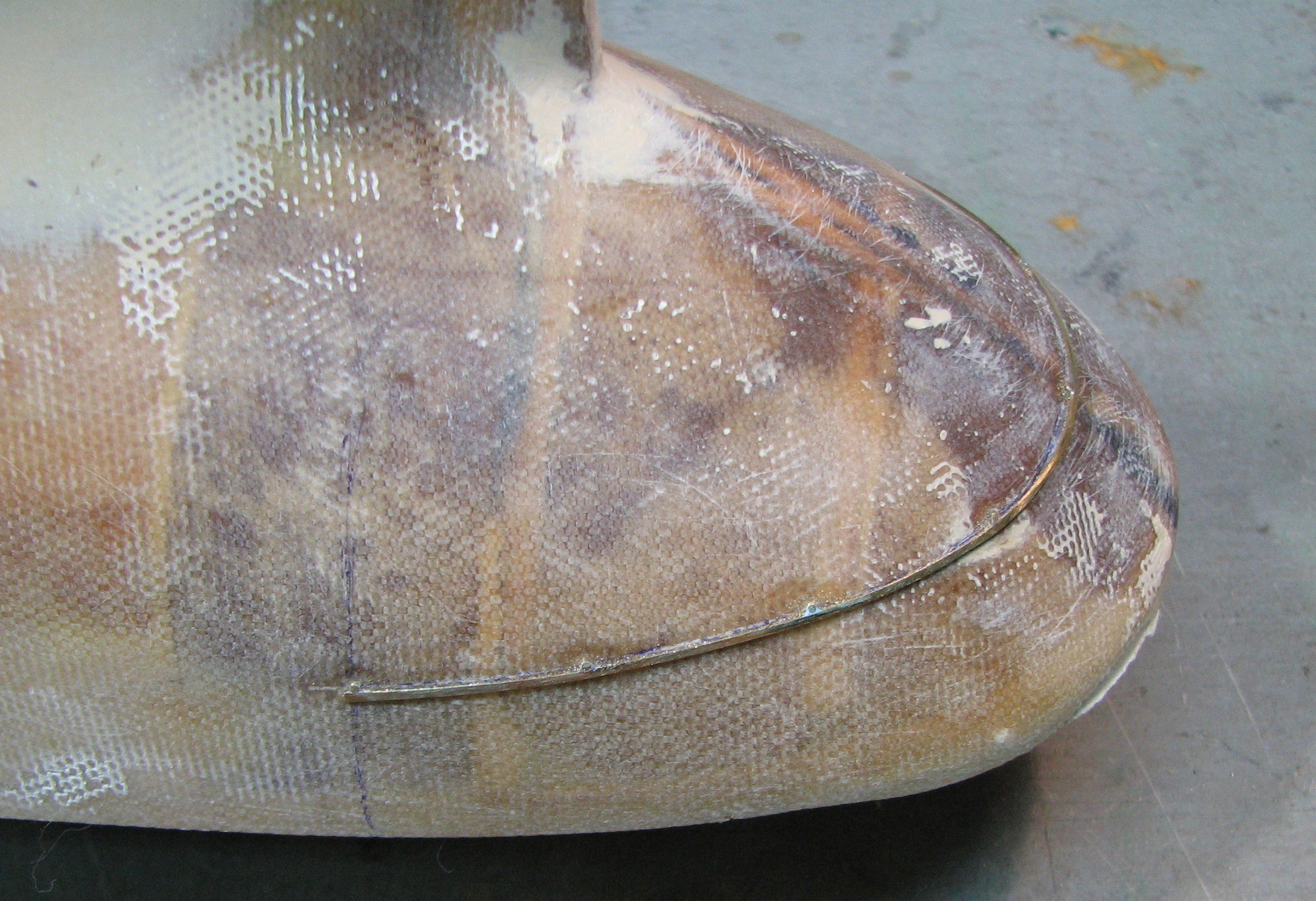

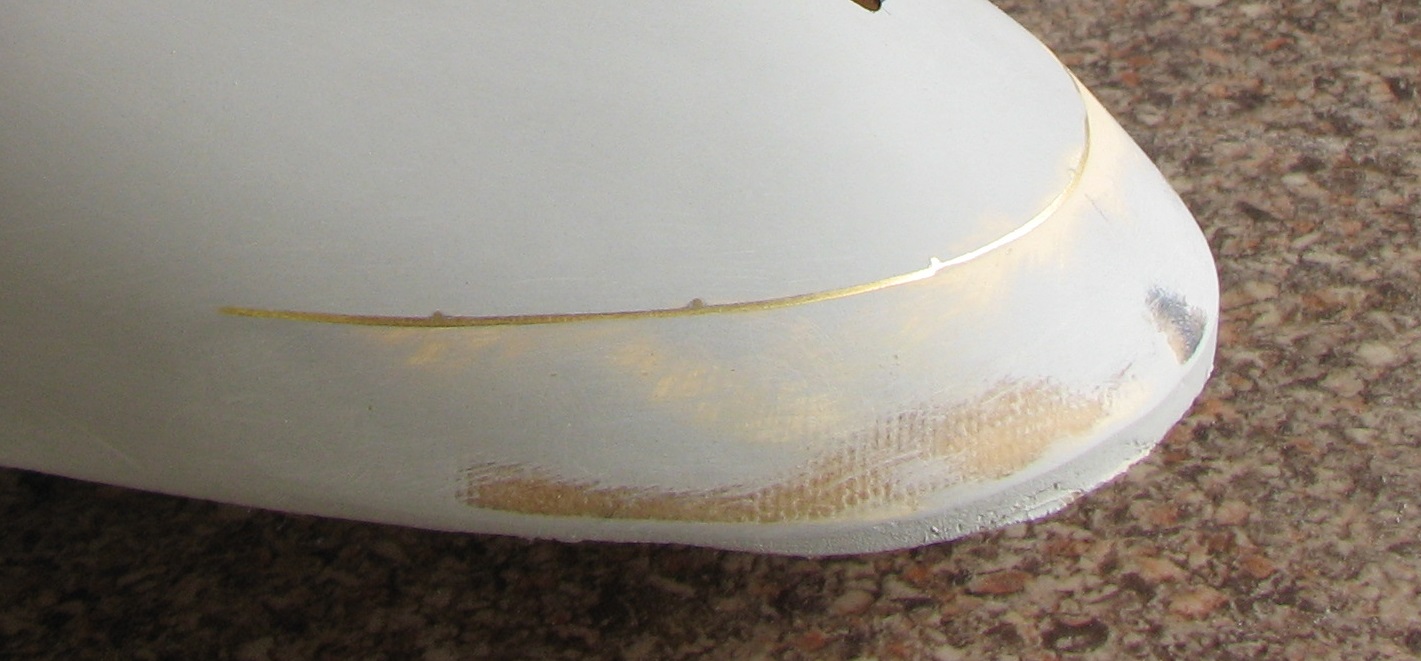

Формирование слома кормового подзора.

https://forumupload.ru/uploads/0013/94/06/3/t528294.jpg https://forumupload.ru/uploads/0013/94/06/3/t23601.jpg https://forumupload.ru/uploads/0013/94/06/3/t342948.jpg

13

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34

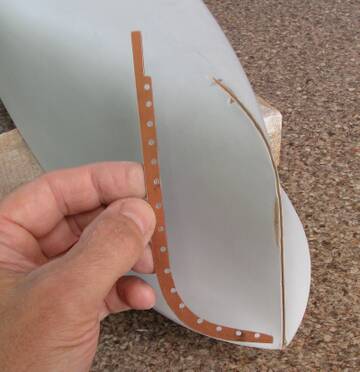

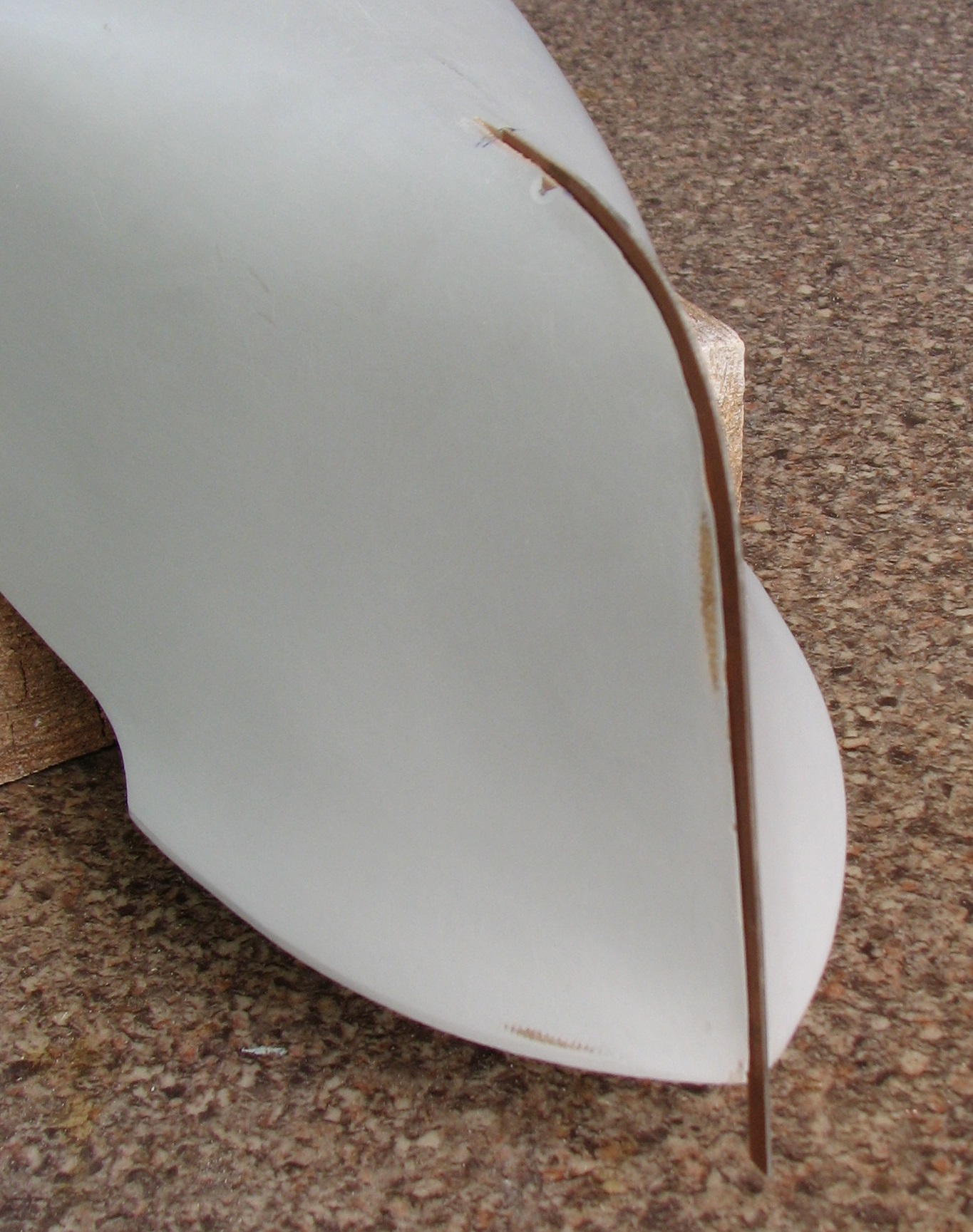

Форштевень

https://forumupload.ru/uploads/0013/94/06/3/t128956.jpg  https://forumupload.ru/uploads/0013/94/06/3/t828199.jpg

14

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34

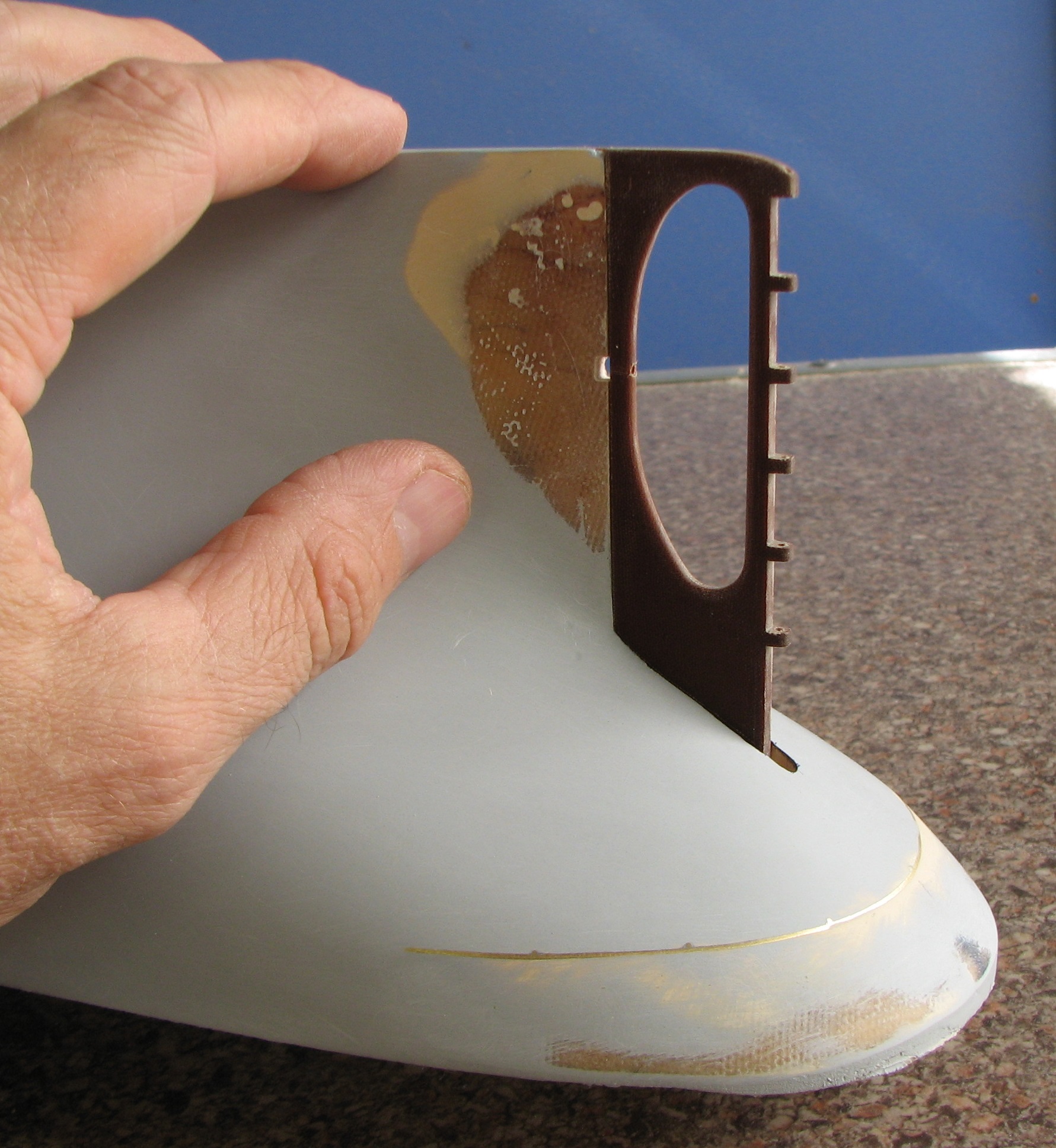

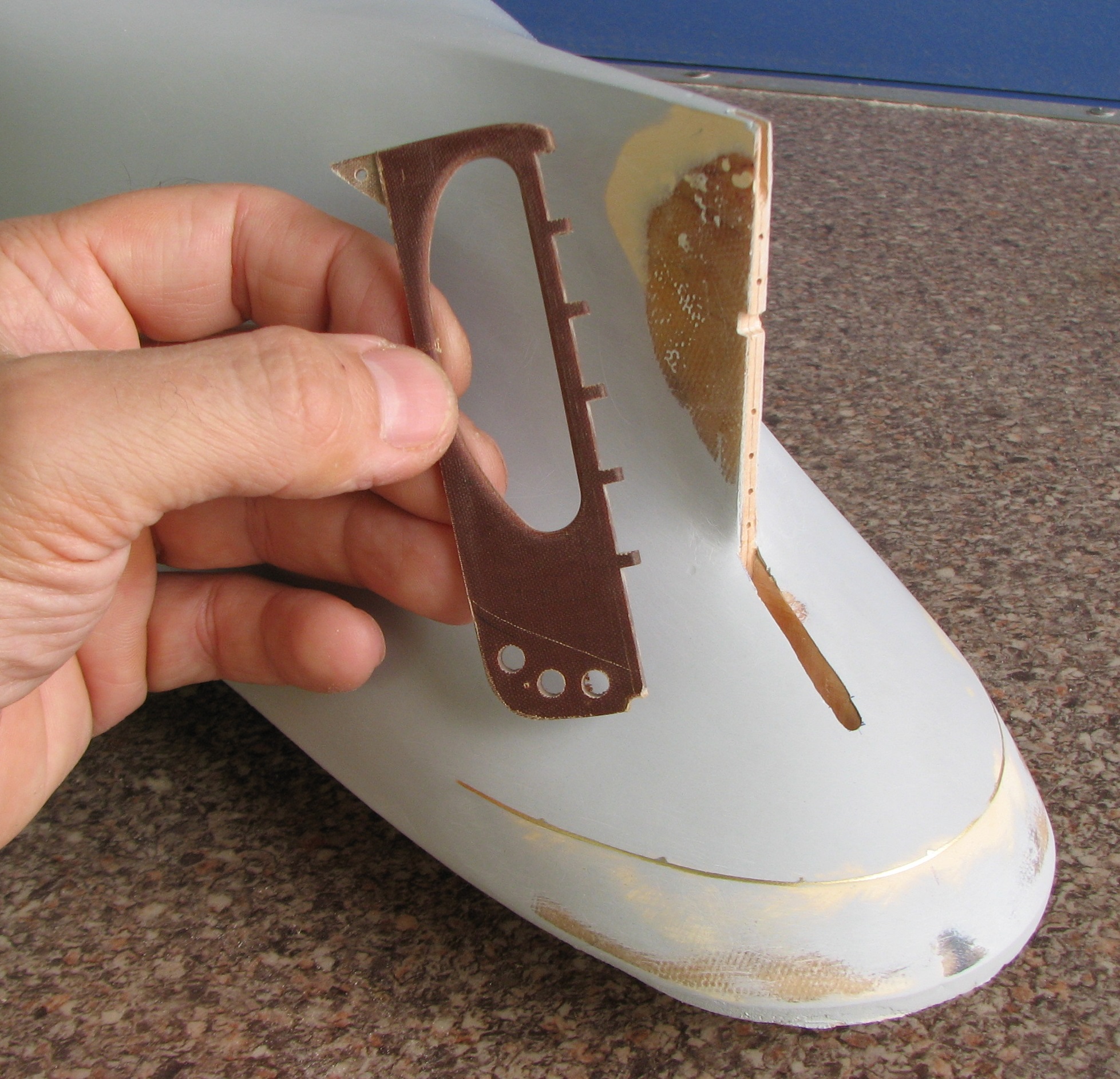

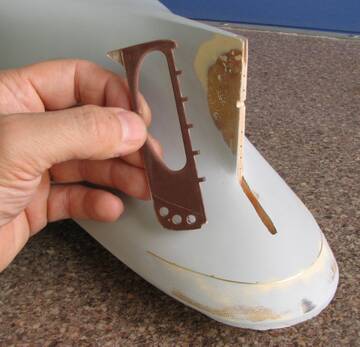

Ахтерштевень

https://forumupload.ru/uploads/0013/94/06/3/t249619.jpg  https://forumupload.ru/uploads/0013/94/06/3/t546445.jpg

15

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34

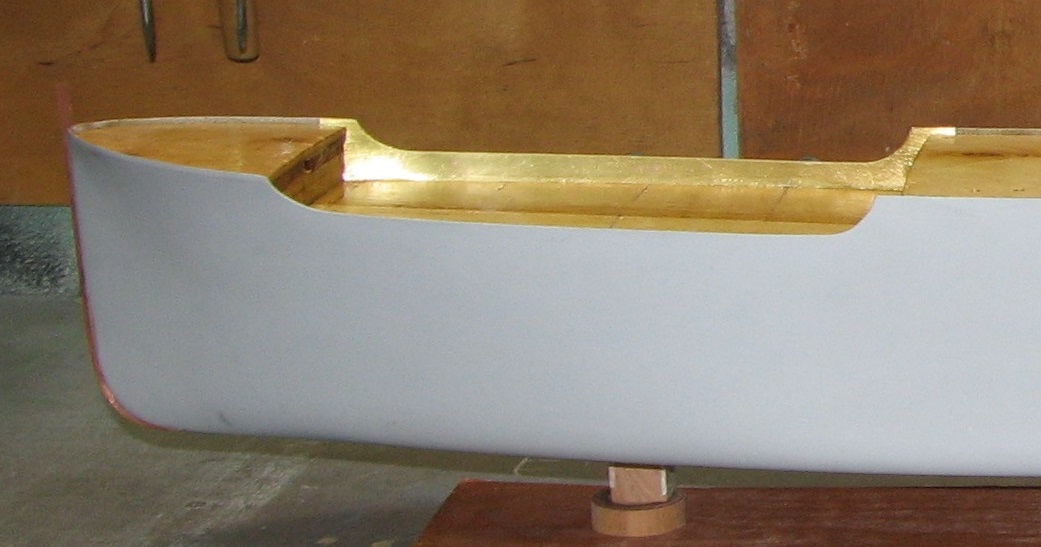

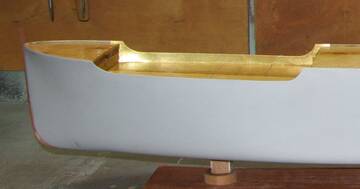

Вклеены недостающие участки палуб и  демонтирована рейка с внутренней стороны фальшборта.

https://forumupload.ru/uploads/0013/94/06/3/t316425.jpg

16

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34

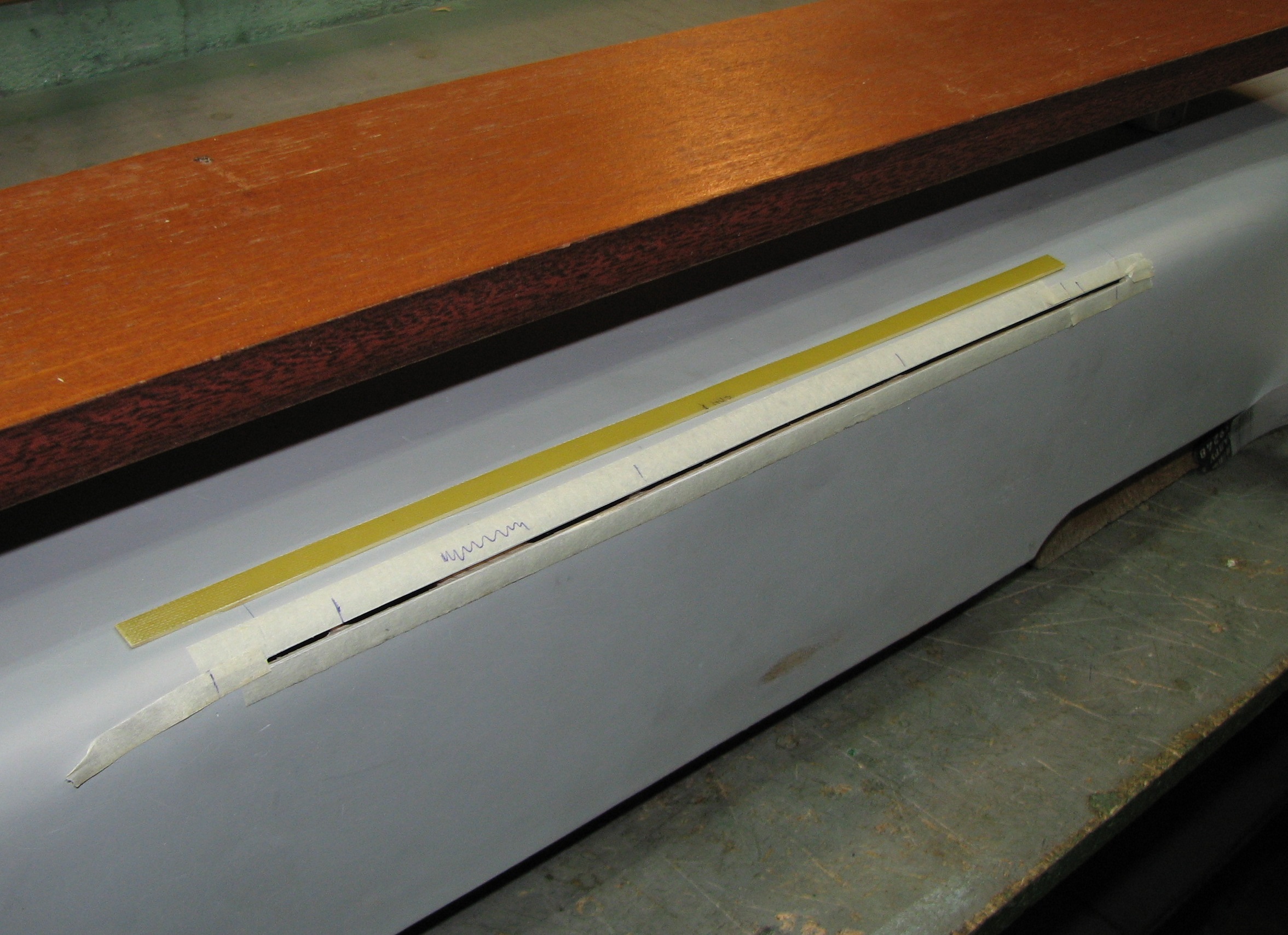

Монтаж боковых (скуловых) килей.

https://forumupload.ru/uploads/0013/94/06/3/t820173.jpg

17

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34
Samyn написал(а):

Уважаемый Villi если можно сфотографируйте этот слом и крепеж на окончательном этапе обработки корпуса.

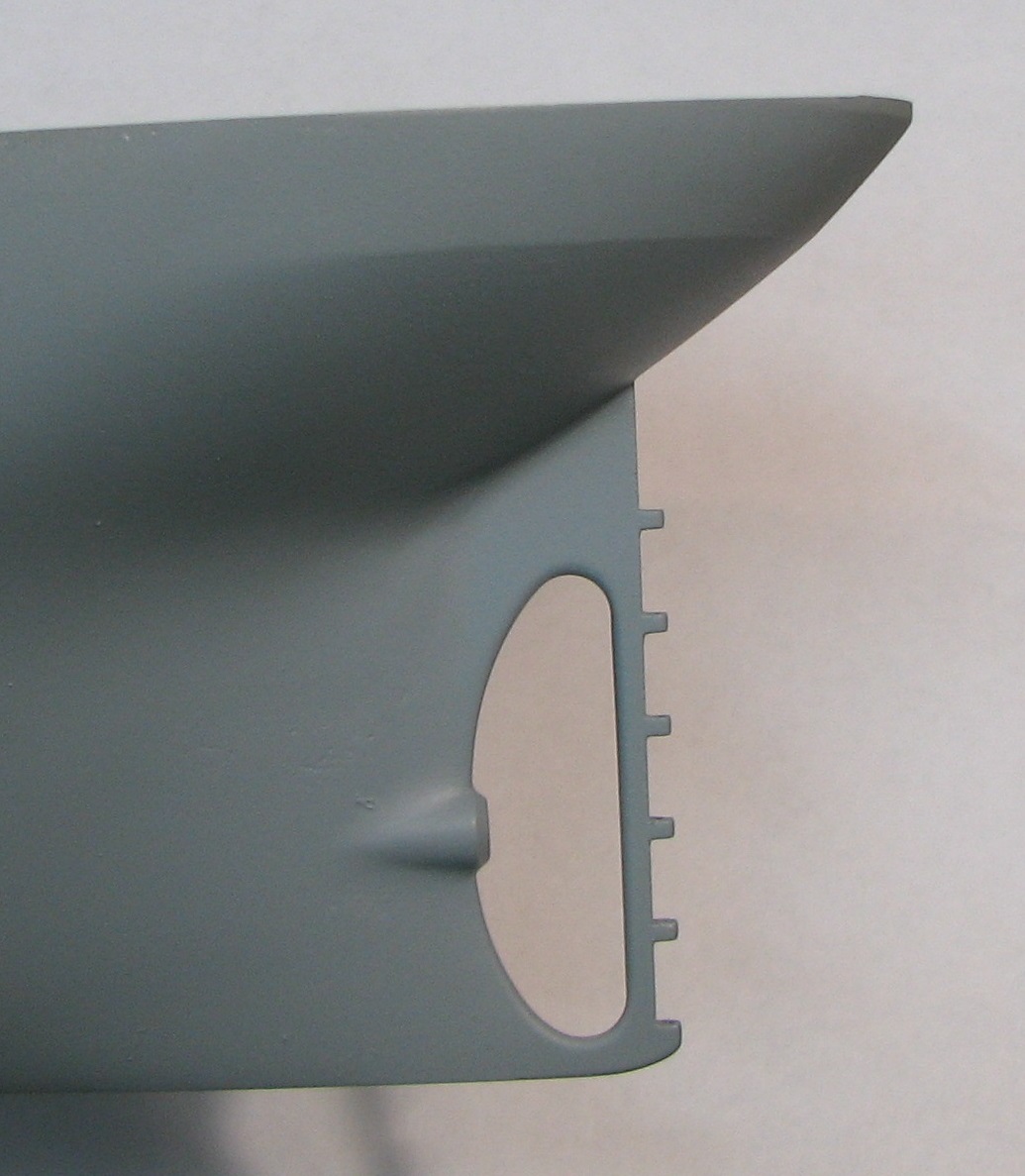

  А вот  и подоспел ответ на Ваш запрос....

https://forumupload.ru/uploads/0013/94/06/3/t851979.jpg

18

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34

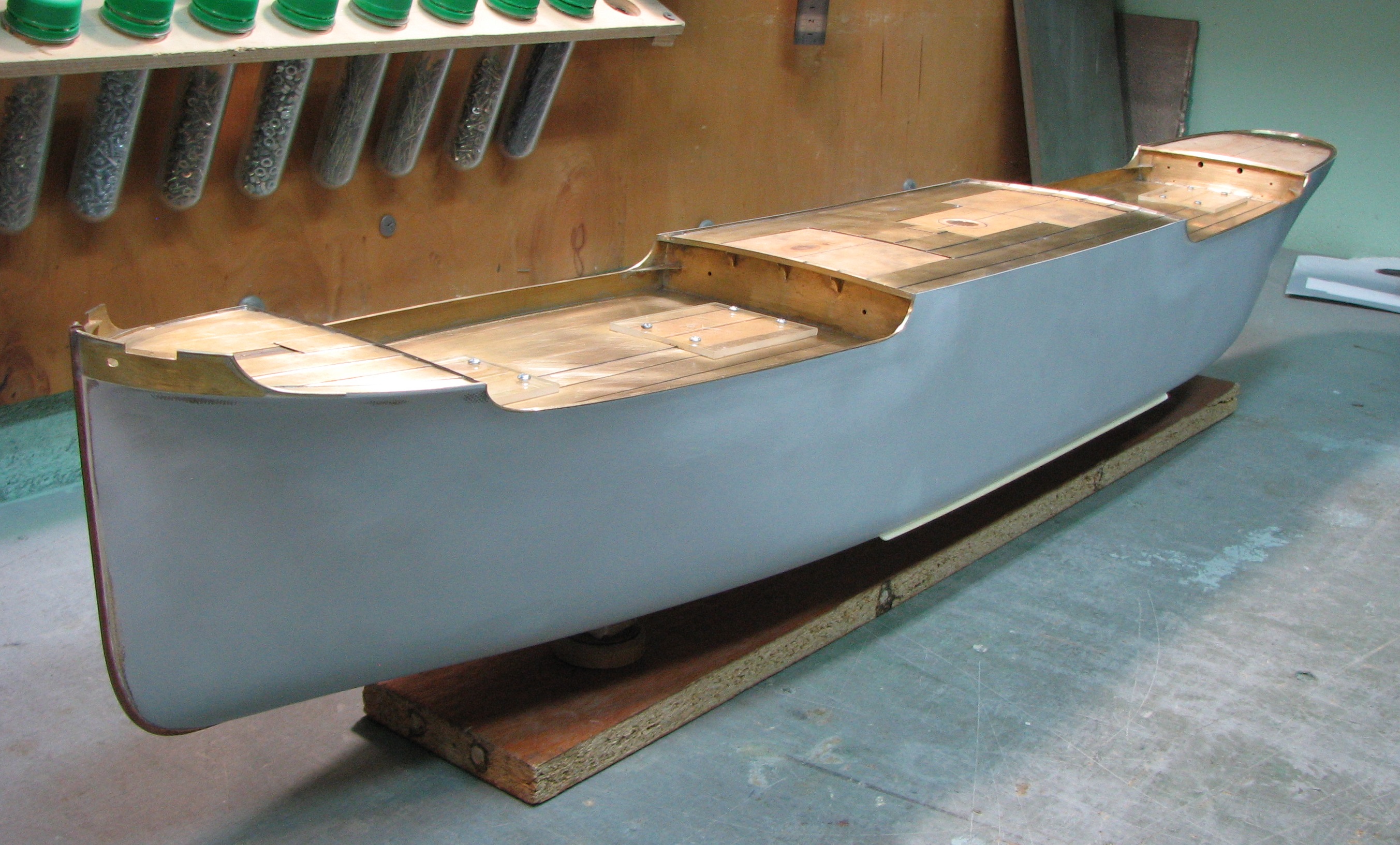

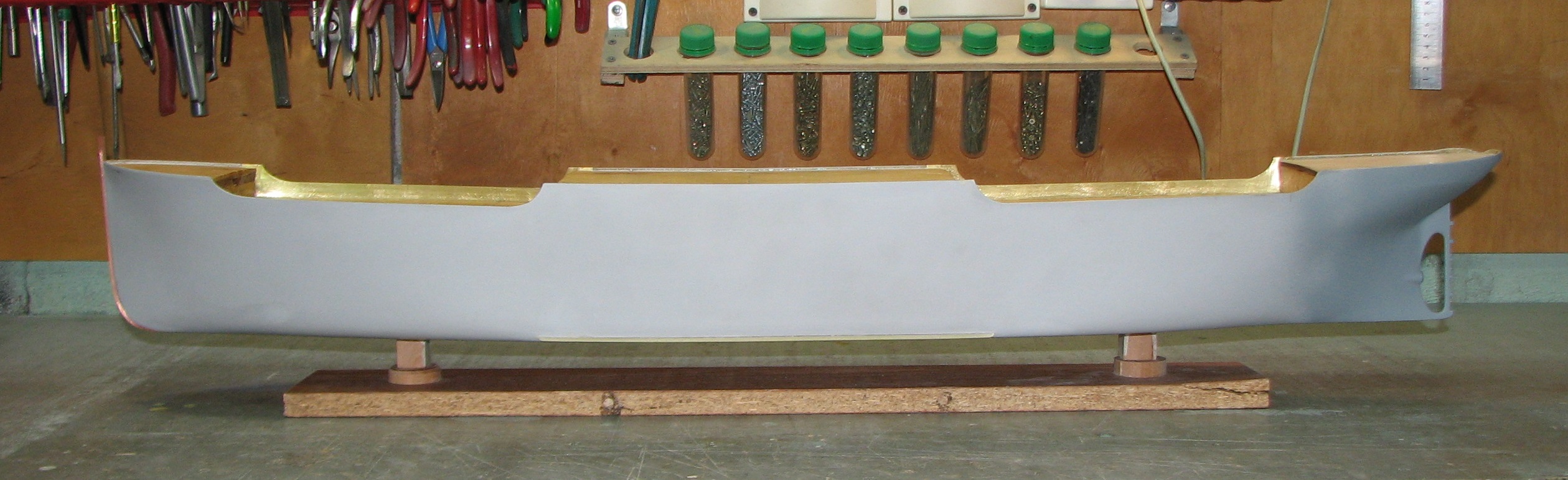

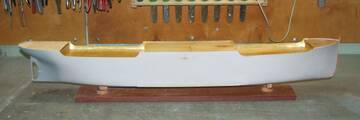

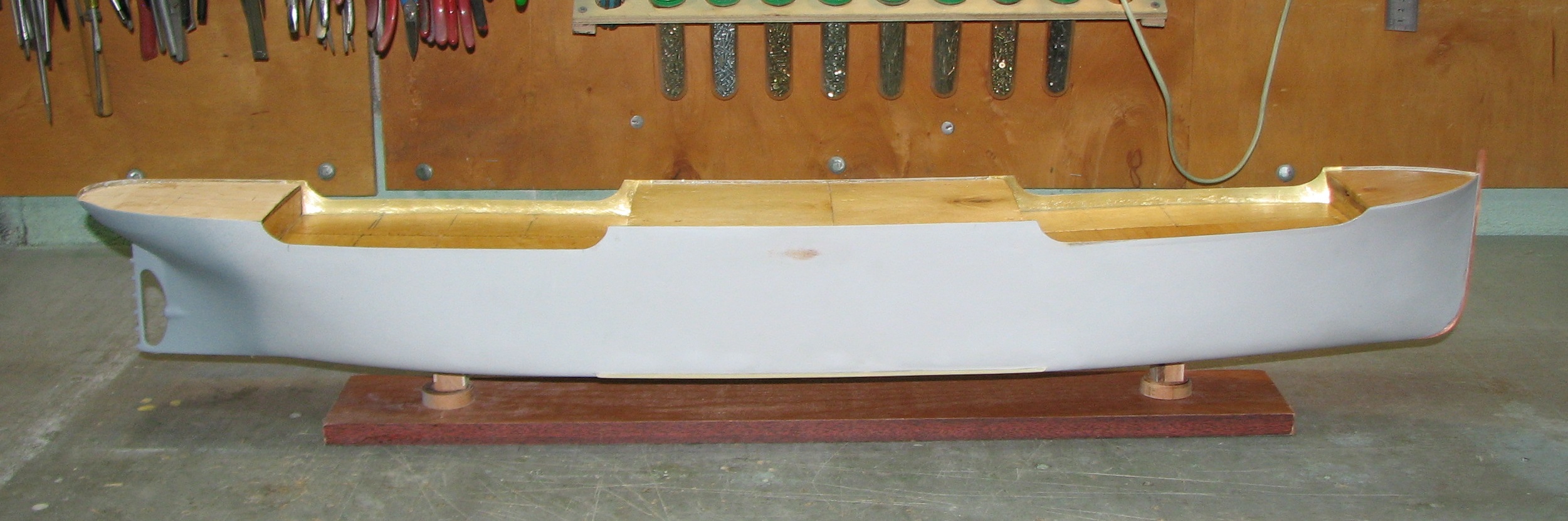

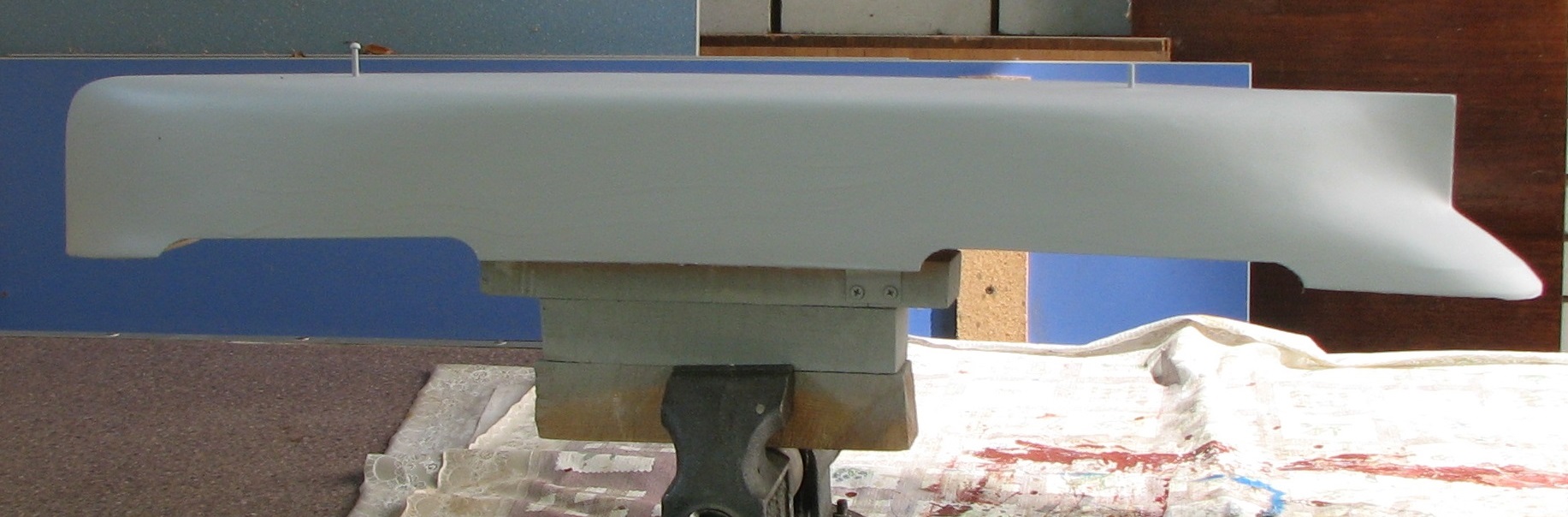

Общий вид корпуса перед началом палубных работ. Опоры временные...  :)

https://forumupload.ru/uploads/0013/94/06/3/t959128.jpg

https://forumupload.ru/uploads/0013/94/06/3/t873145.jpg

19

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34

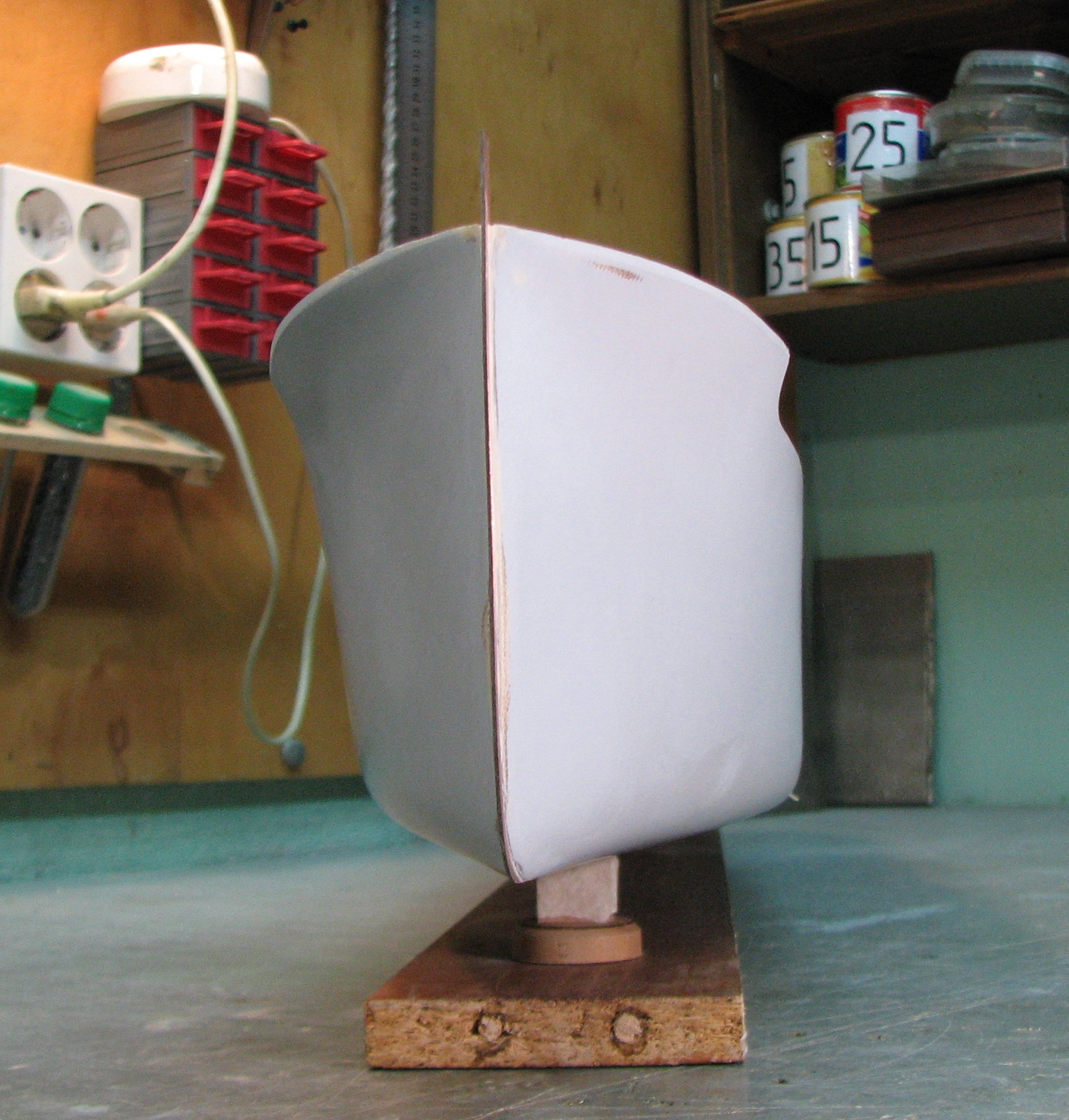

И немного с носовых...

https://forumupload.ru/uploads/0013/94/06/3/t226094.jpg https://forumupload.ru/uploads/0013/94/06/3/t427995.jpg https://forumupload.ru/uploads/0013/94/06/3/t494901.jpg

20

  • Автор: shhturman
  • Участник
  • shhturman
  • Откуда: Санкт-Петербург
  • Зарегистрирован: 02.02.14
  • Сообщений: 1073
  • Последний визит:
    Вчера 18:24:08

Опыт, такое не пропьешь и не прогуляешь... :cool:

21

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34

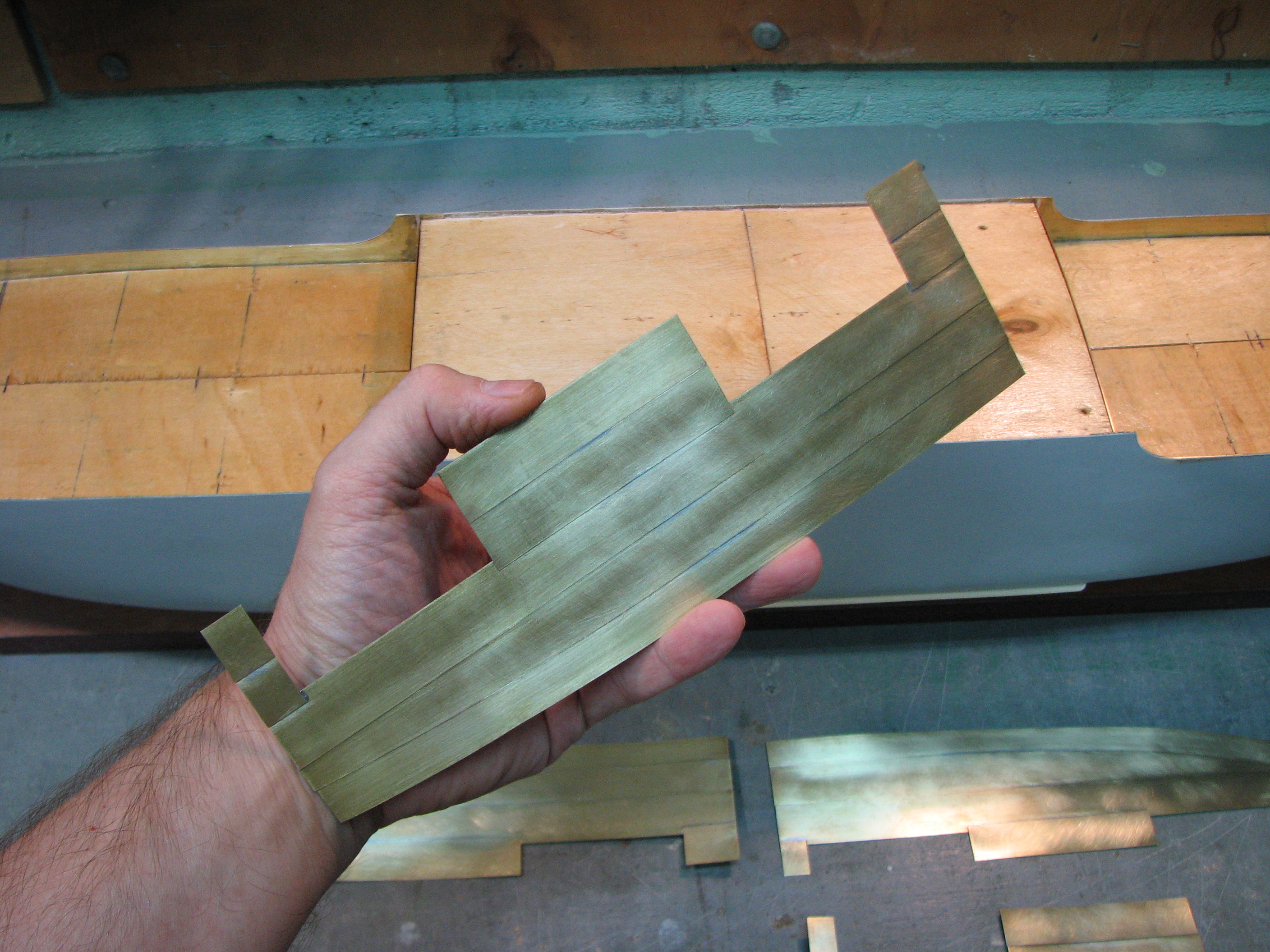

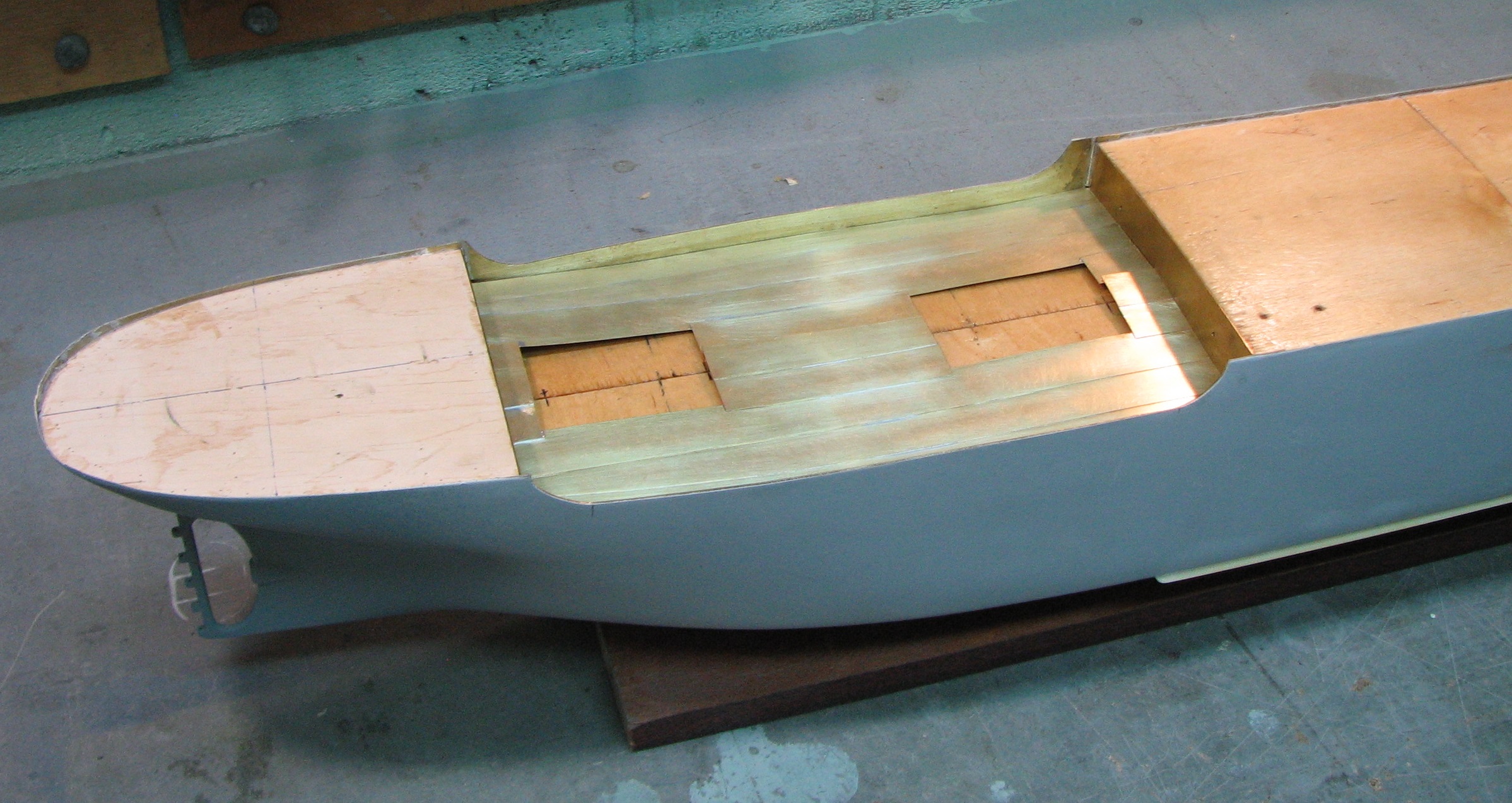

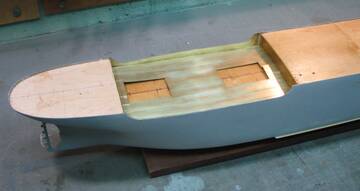

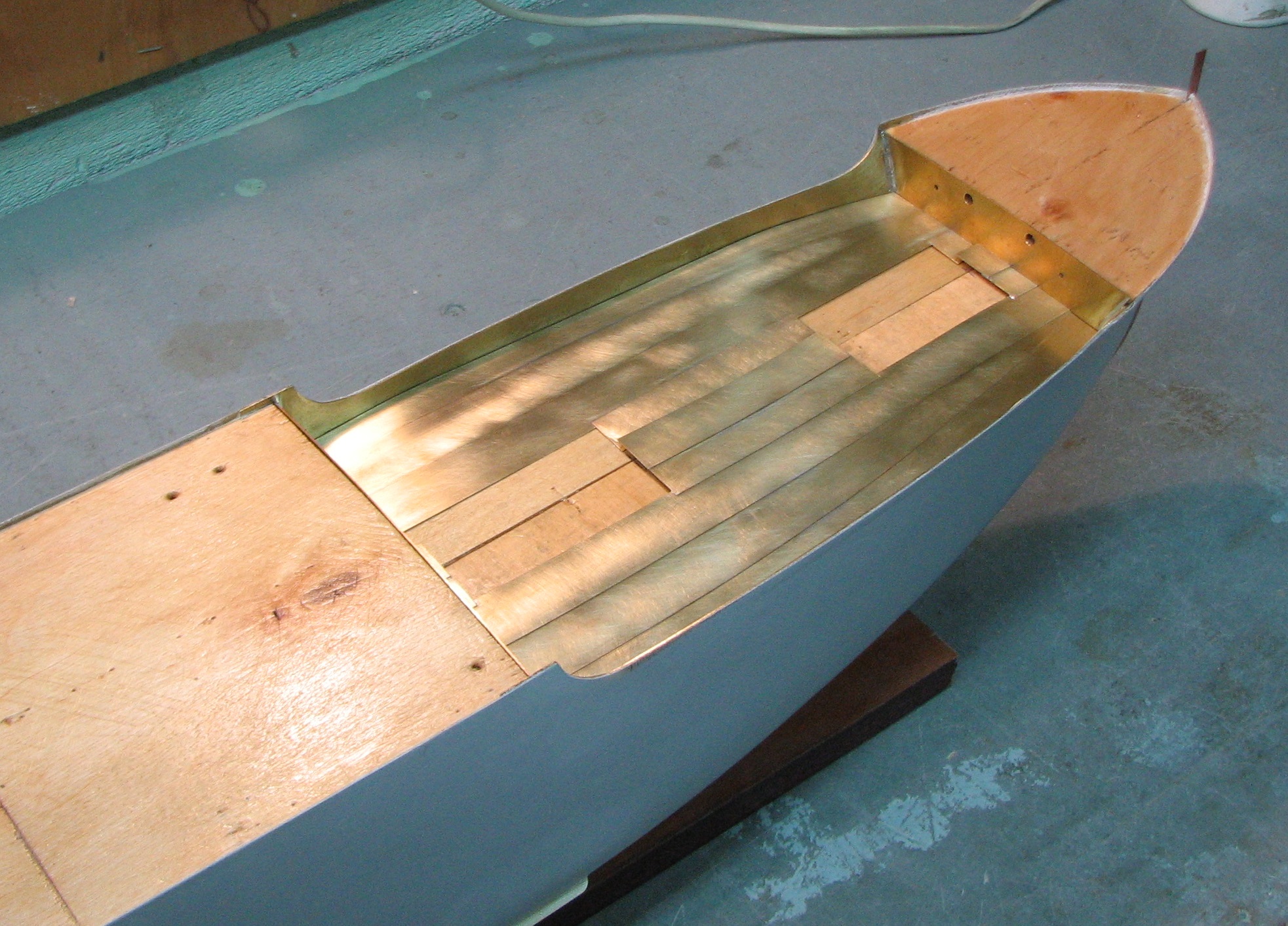

Настил палубы - начало...

https://forumupload.ru/uploads/0013/94/06/3/t771869.jpg  https://forumupload.ru/uploads/0013/94/06/3/t654165.jpg
https://forumupload.ru/uploads/0013/94/06/3/t138274.jpg https://forumupload.ru/uploads/0013/94/06/3/t36654.jpg

22

  • Автор: pjnator
  • Участник
  • Зарегистрирован: 22.02.23
  • Сообщений: 2
  • Последний визит:
    10.05.24 13:40:21

Прекрасные обводы.

23

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34
pjnator написал(а):

Прекрасные обводы.

Спасибо - я старался...  :yep:

  А как твои "шелезяки" поживают? Можт что покажешь?  :question:
  А то... как-то тихо у нас тут стало... вот - отдуваюсь за всех как могу...  %-)

24

  • Автор: IBeRUS
  • Участник
  • IBeRUS
  • Откуда: Новороссийск
  • Зарегистрирован: 14.11.15
  • Сообщений: 521
  • Последний визит:
    Вчера 23:52:07

Валера, я в ожидании очередного шедевра, слежу с повышенным интересом!

25

  • Автор: pjnator
  • Участник
  • Зарегистрирован: 22.02.23
  • Сообщений: 2
  • Последний визит:
    10.05.24 13:40:21

Покажу, когда будет, что.

26

  • Автор: igorb
  • Участник
  • Зарегистрирован: 23.04.20
  • Сообщений: 432
  • Последний визит:
    16.05.24 20:30:20
villi написал(а):

Настил палубы - начало...

Хорошее начало :cool: Валера, а почему из полосы, так было конструктивно или просто нет листа нужной ширины? и заодно...чем режешь тонкий лист, если в гильотину не влазит, а ножницы загибают край :question:

27

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34
igorb написал(а):

Валера, а почему из полосы, так было конструктивно или просто нет листа нужной ширины?

  Игорь, листы палубного настила укладывались внахлест. Полученную "ступеньку"  я и показываю на модели.

igorb написал(а):

чем режешь тонкий лист, если в гильотину не влазит, а ножницы загибают край

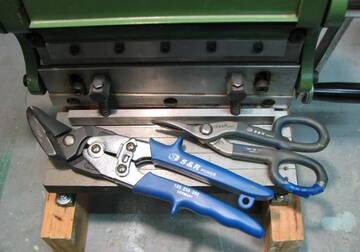

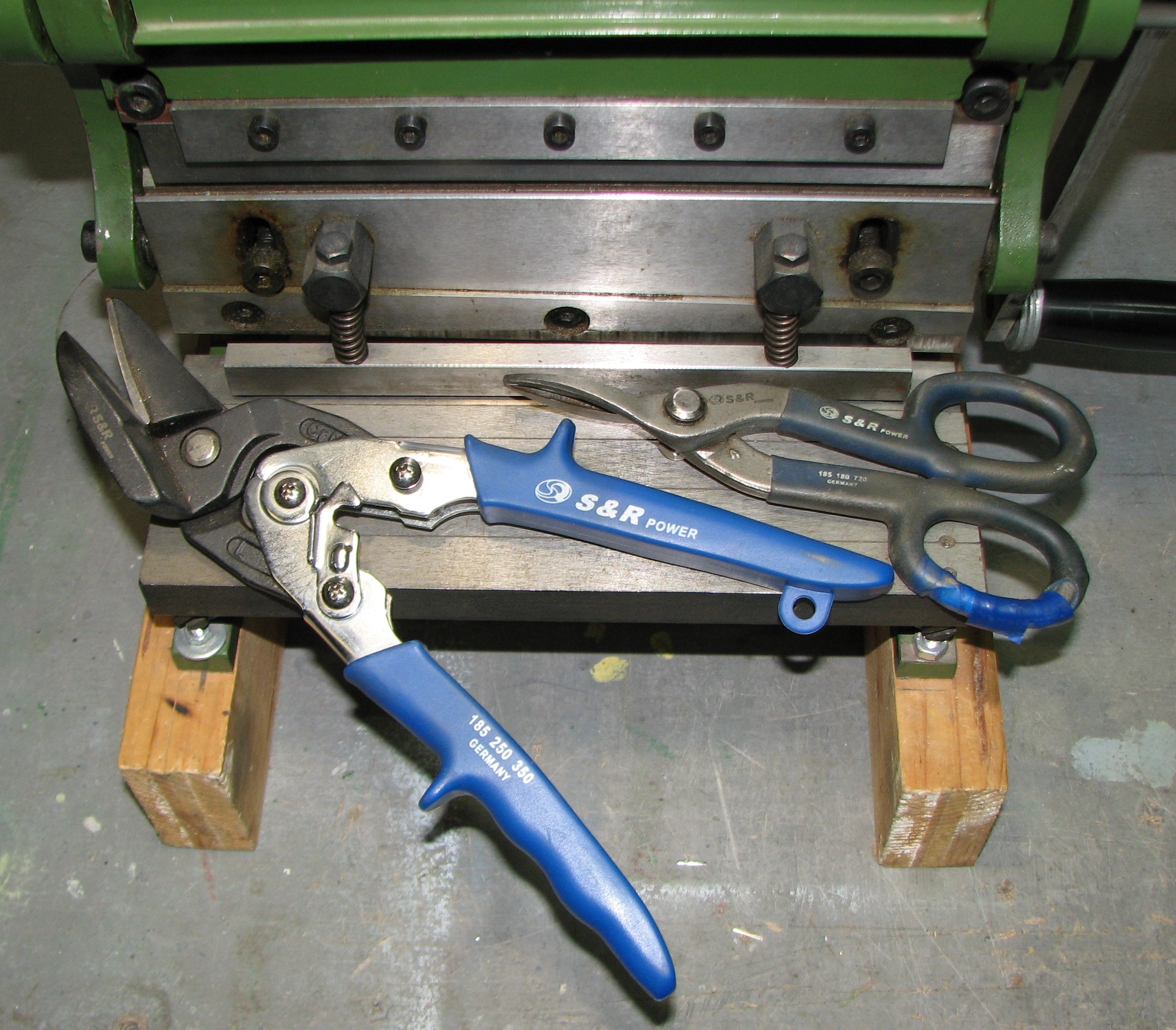

Качественные ножницы ничего не гнут. Но только КАЧЕСТВЕННЫЕ!  Берегу их - применяю исключительно для латуни
https://forumupload.ru/uploads/0013/94/06/3/t787164.jpg https://forumupload.ru/uploads/0013/94/06/3/t975952.jpg

28

  • Автор: igorb
  • Участник
  • Зарегистрирован: 23.04.20
  • Сообщений: 432
  • Последний визит:
    16.05.24 20:30:20
villi написал(а):

igorb написал(а):

    Валера, а почему из полосы, так было конструктивно или просто нет листа нужной ширины?

  Игорь, листы палубного настила укладывались внахлест. Полученную "ступеньку"  я и показываю на модели.
igorb написал(а):

"О сколько нам открытий чудных..." :cool:

29

  • Автор: Azow-71
  • Участник
  • Azow-71
  • Откуда: г.Приморско-Ахтарск
  • Зарегистрирован: 19.01.16
  • Сообщений: 399
  • Последний визит:
    23.04.24 23:46:27
villi написал(а):

А то... как-то тихо у нас тут стало... вот - отдуваюсь за всех как могу...

  Скоро вольюсь со своим проектом, будет полегче.

30

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34

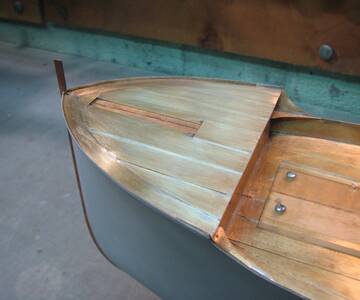

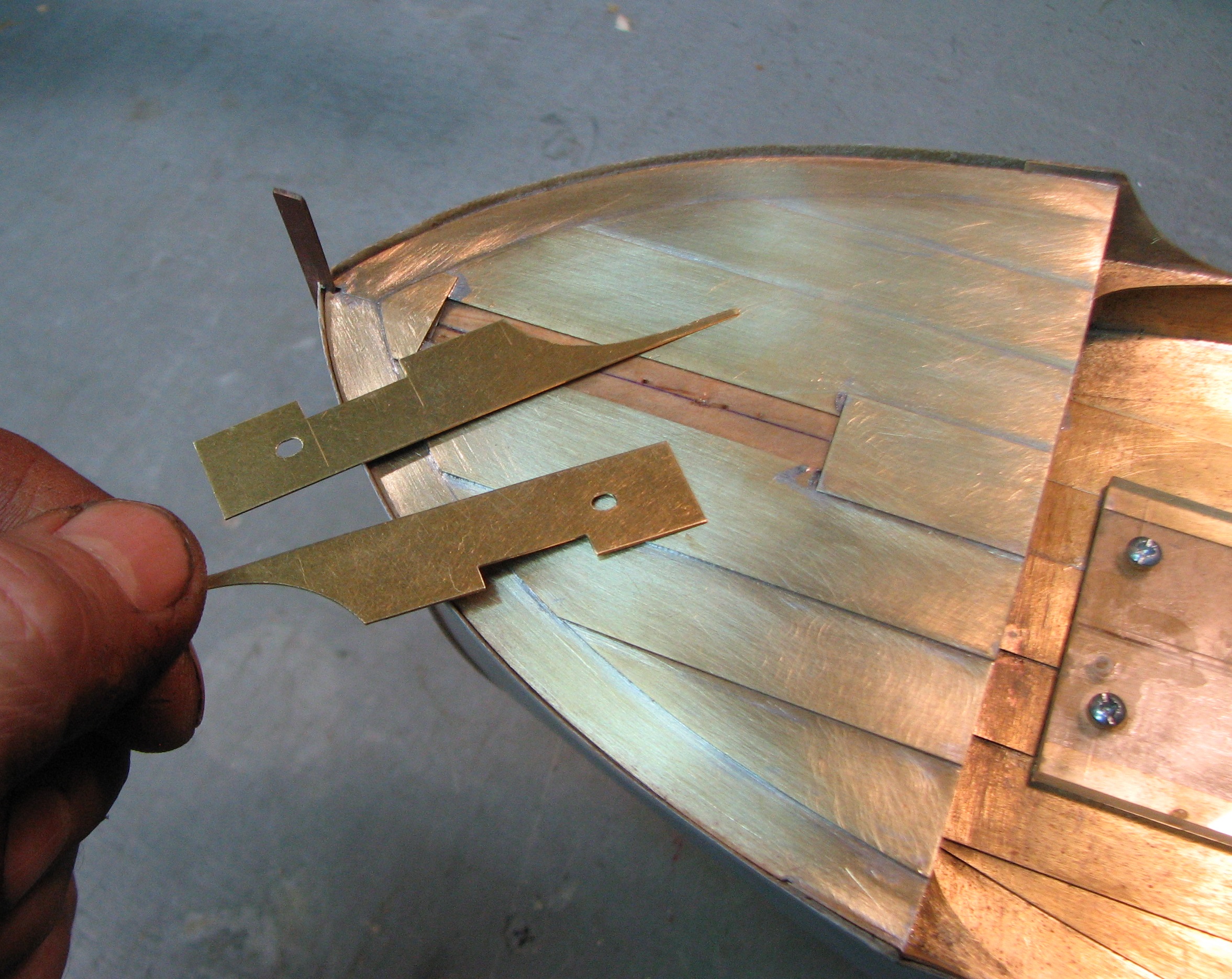

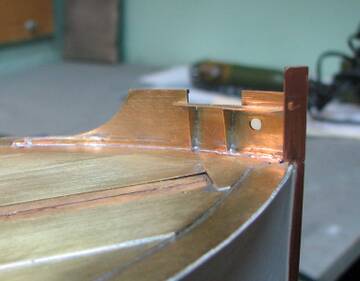

Приступаю к полубаку...

https://forumupload.ru/uploads/0013/94/06/3/t697487.jpg

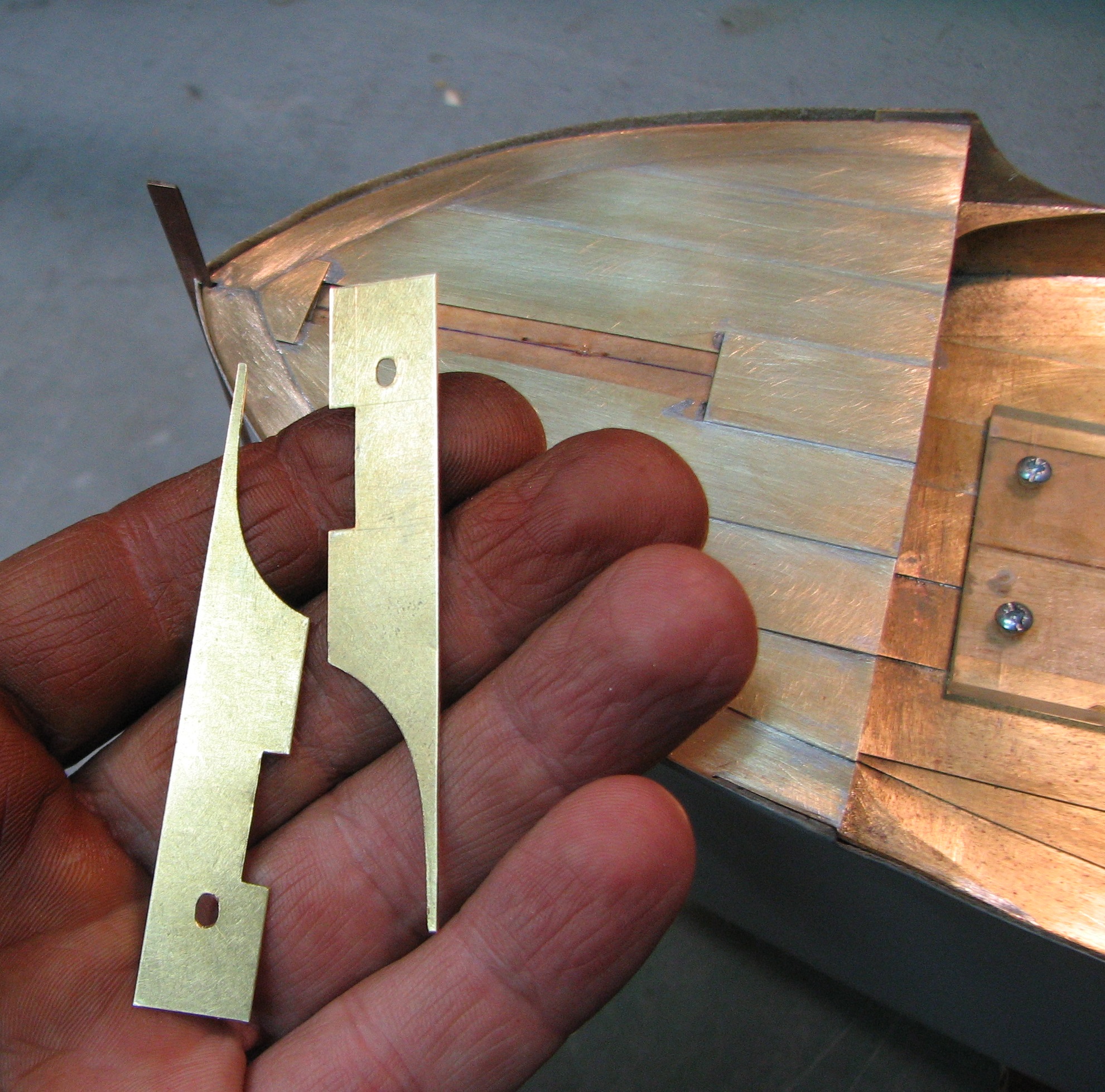

заготовки для фальшборта...

https://forumupload.ru/uploads/0013/94/06/3/t236922.jpg https://forumupload.ru/uploads/0013/94/06/3/t935341.jpg

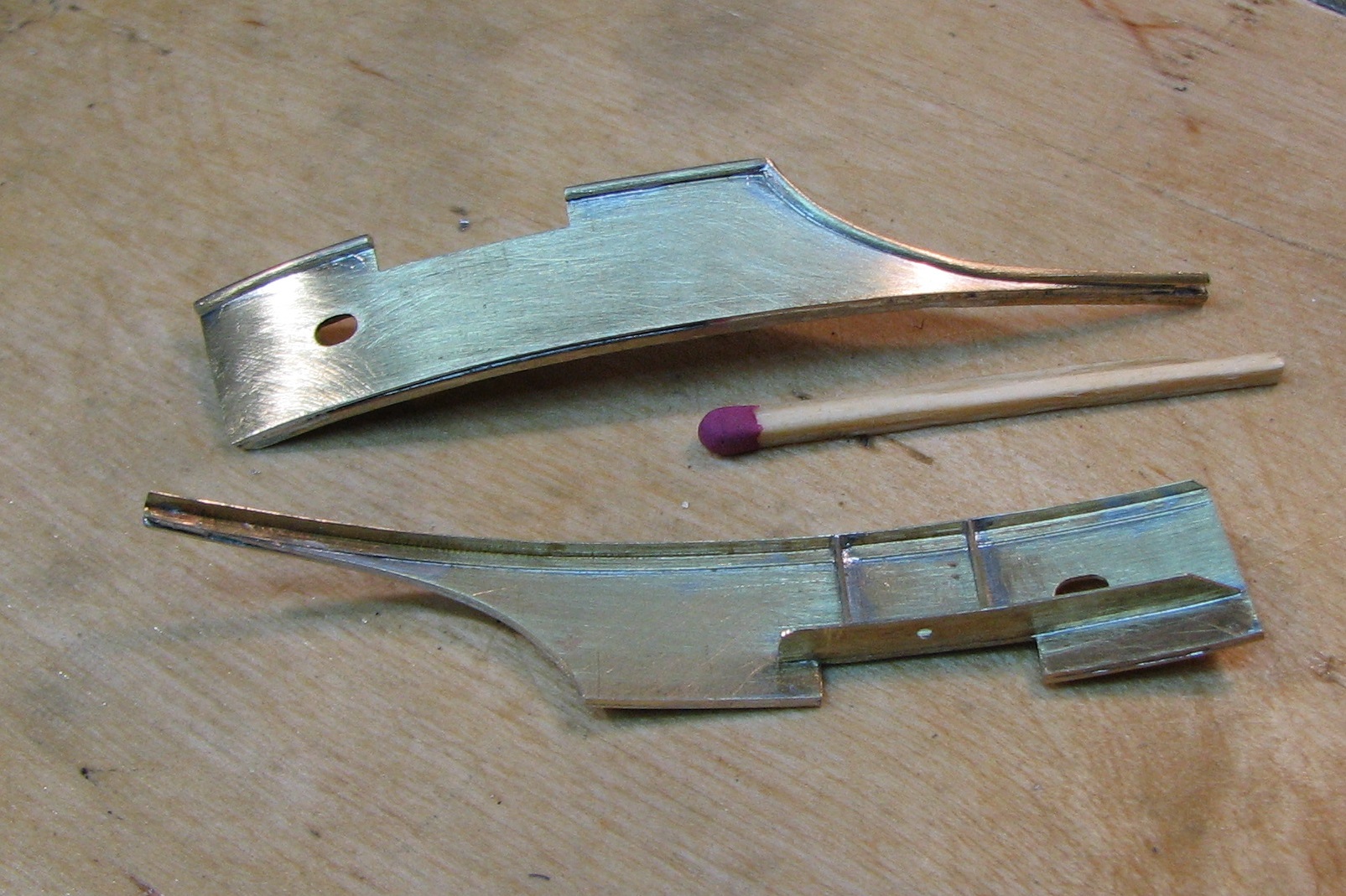

фальшборт собран и половинка его уже на штатном месте.

https://forumupload.ru/uploads/0013/94/06/3/t70711.jpg https://forumupload.ru/uploads/0013/94/06/3/t838151.jpg

31

  • Автор: lizard333
  • Участник
  • lizard333
  • Откуда: Севастополь
  • Зарегистрирован: 08.05.22
  • Сообщений: 108
  • Последний визит:
    22.03.24 19:19:34

Как всегда, всё скрупулёзно,  и педантично!
Эх, дяденька, как тебя не хватает в Севастополе......

32

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34
lizard333 написал(а):

Как всегда, всё скрупулёзно,  и педантично!

  Спасибо, стараюсь...  8-)

lizard333 написал(а):

Эх, дяденька, как тебя не хватает в Севастополе......

  Не рви душу...  :(

33

  • Автор: lizard333
  • Участник
  • lizard333
  • Откуда: Севастополь
  • Зарегистрирован: 08.05.22
  • Сообщений: 108
  • Последний визит:
    22.03.24 19:19:34
villi написал(а):

Не рви душу...

И в мыслях не было.
Но не хватает очень!

34

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34

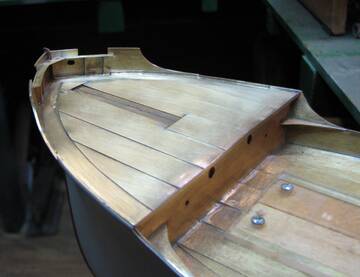

Палуба накрыта.

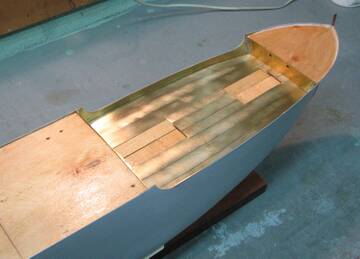

Полубак...

https://forumupload.ru/uploads/0013/94/06/3/t734528.jpg https://forumupload.ru/uploads/0013/94/06/3/t174350.jpg https://forumupload.ru/uploads/0013/94/06/3/t260649.jpg

35

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34

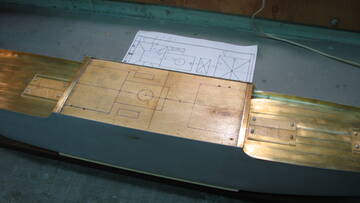

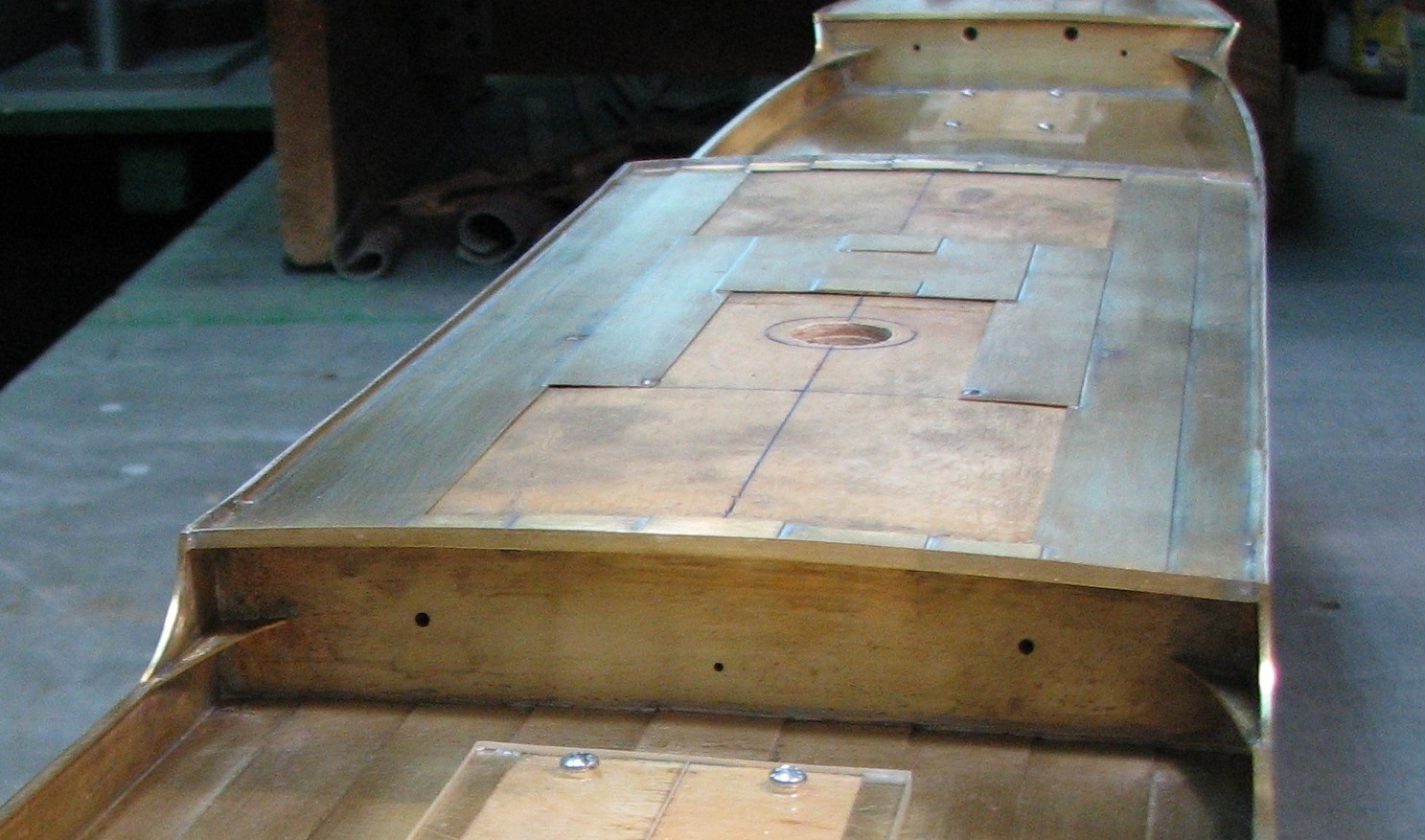

Спардек...

https://forumupload.ru/uploads/0013/94/06/3/t432726.jpg https://forumupload.ru/uploads/0013/94/06/3/t356413.jpg https://forumupload.ru/uploads/0013/94/06/3/t416774.jpg

36

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34

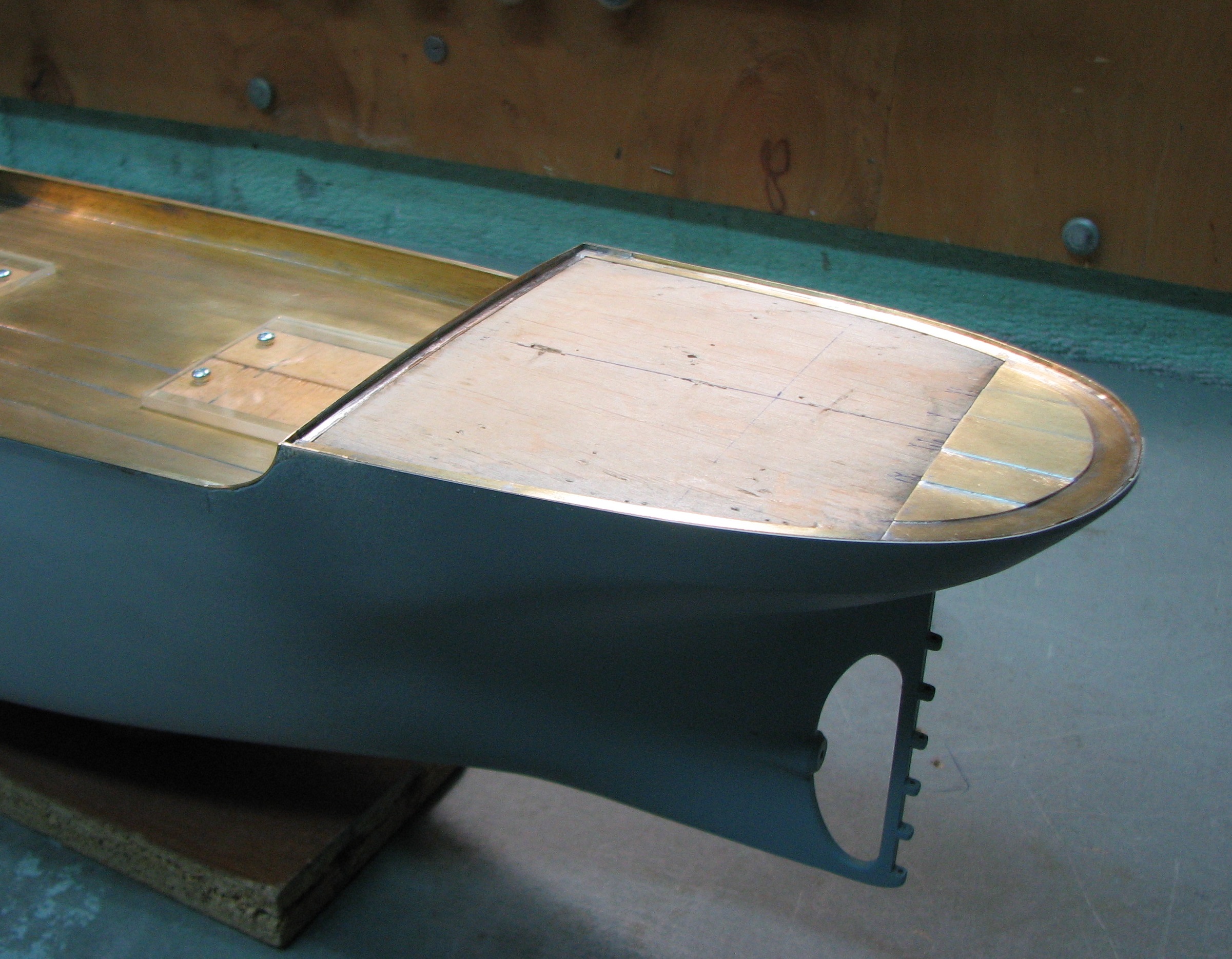

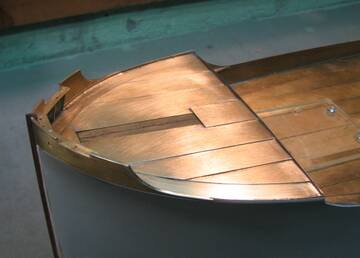

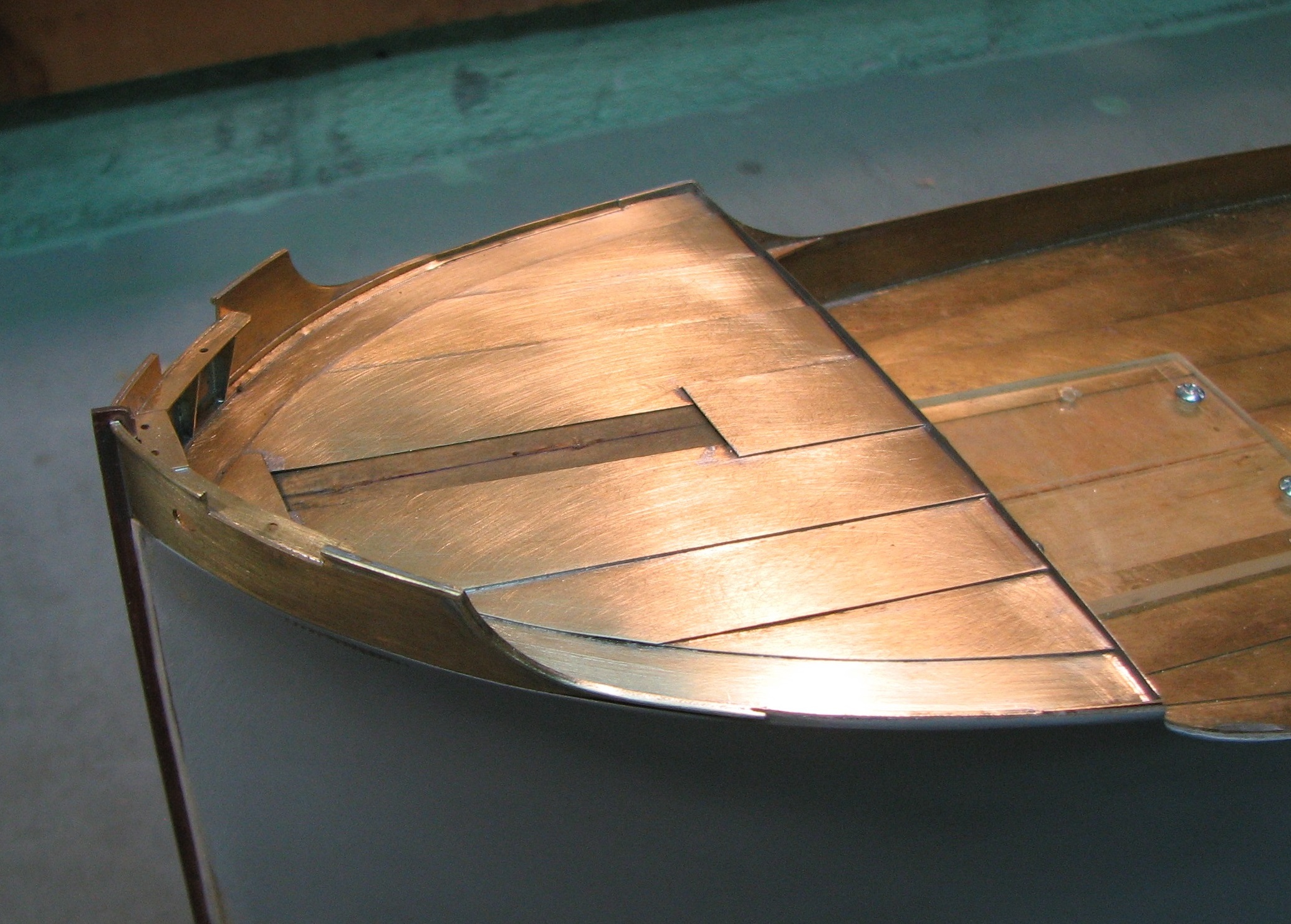

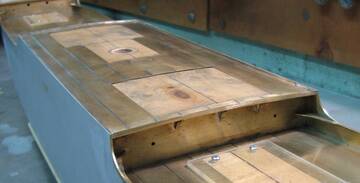

Полуют...

https://forumupload.ru/uploads/0013/94/06/3/t420314.jpg  https://forumupload.ru/uploads/0013/94/06/3/t248525.jpg

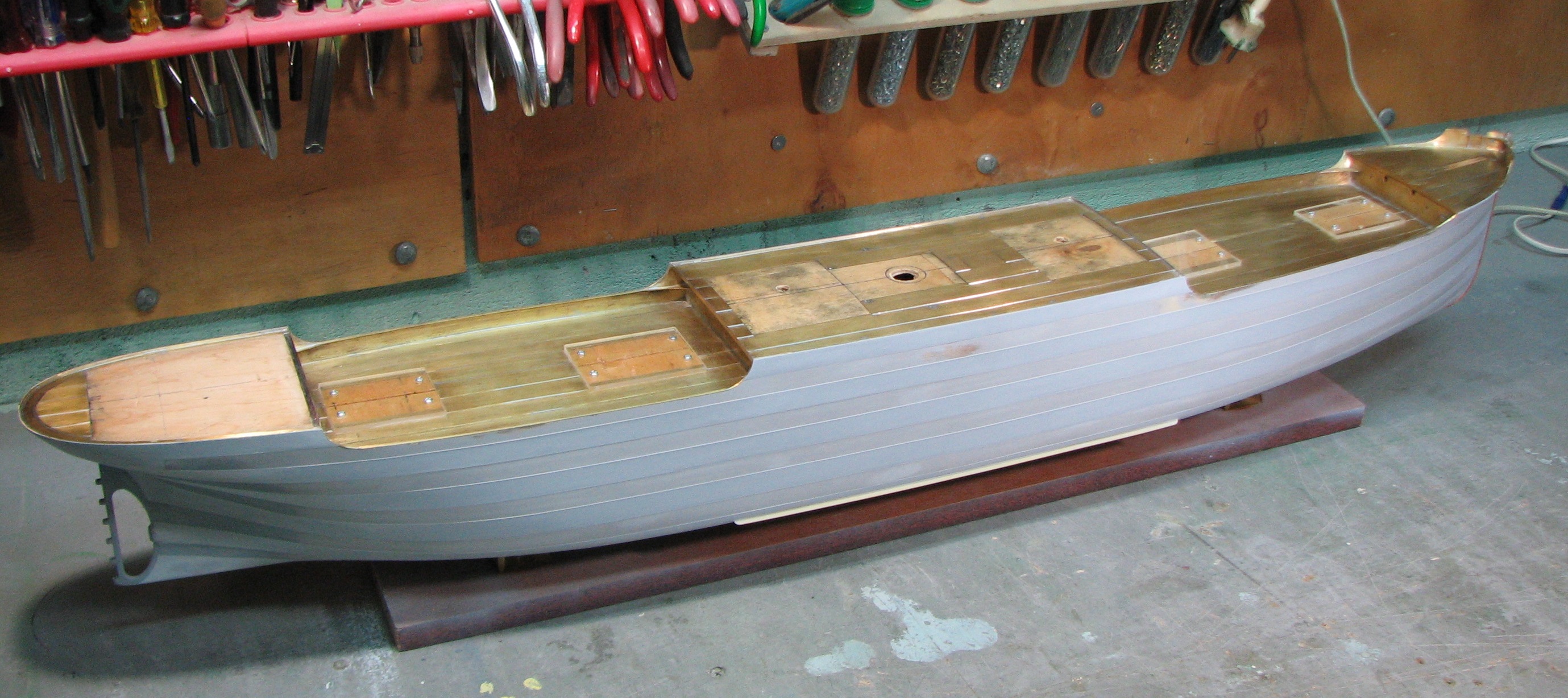

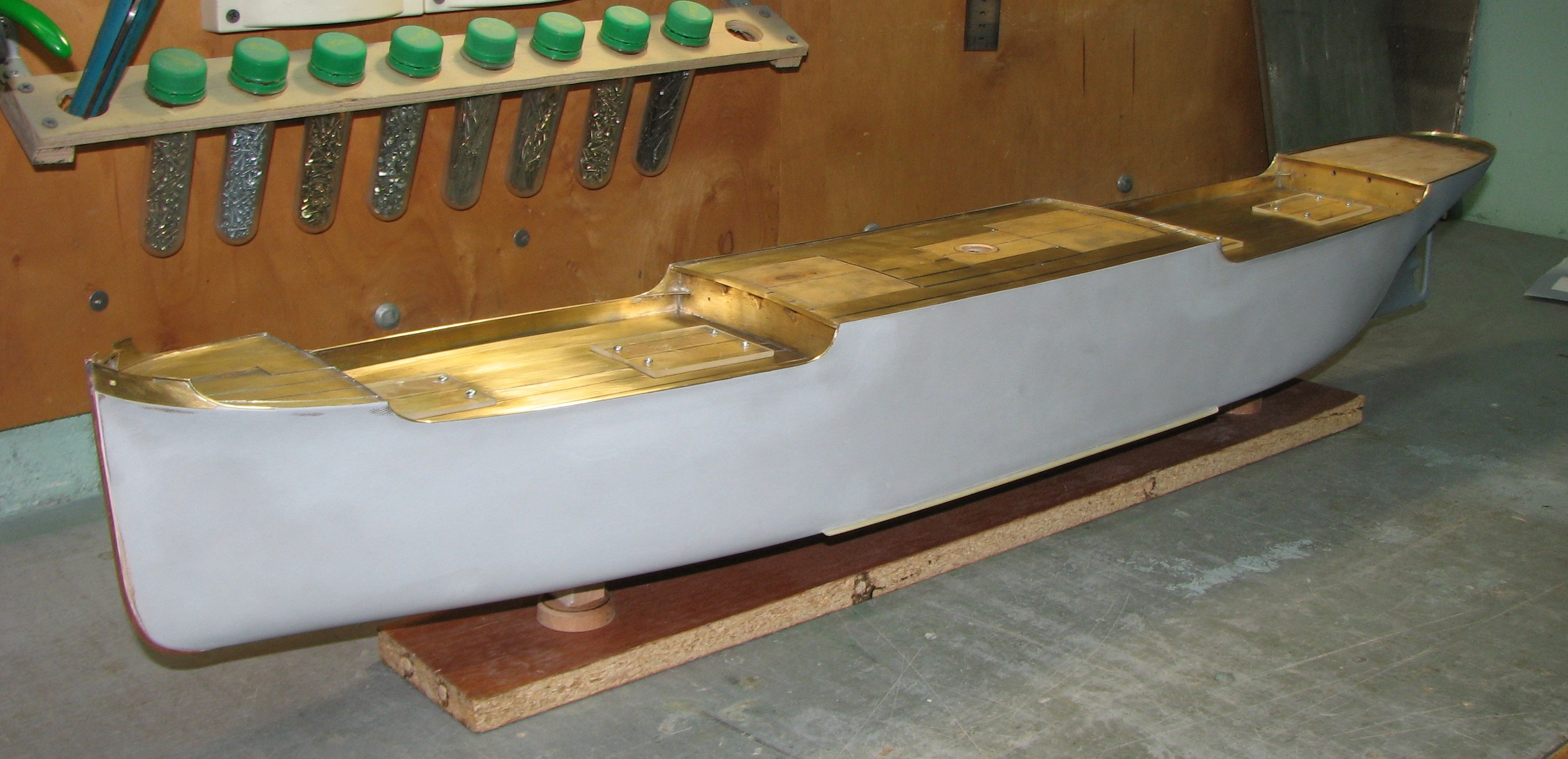

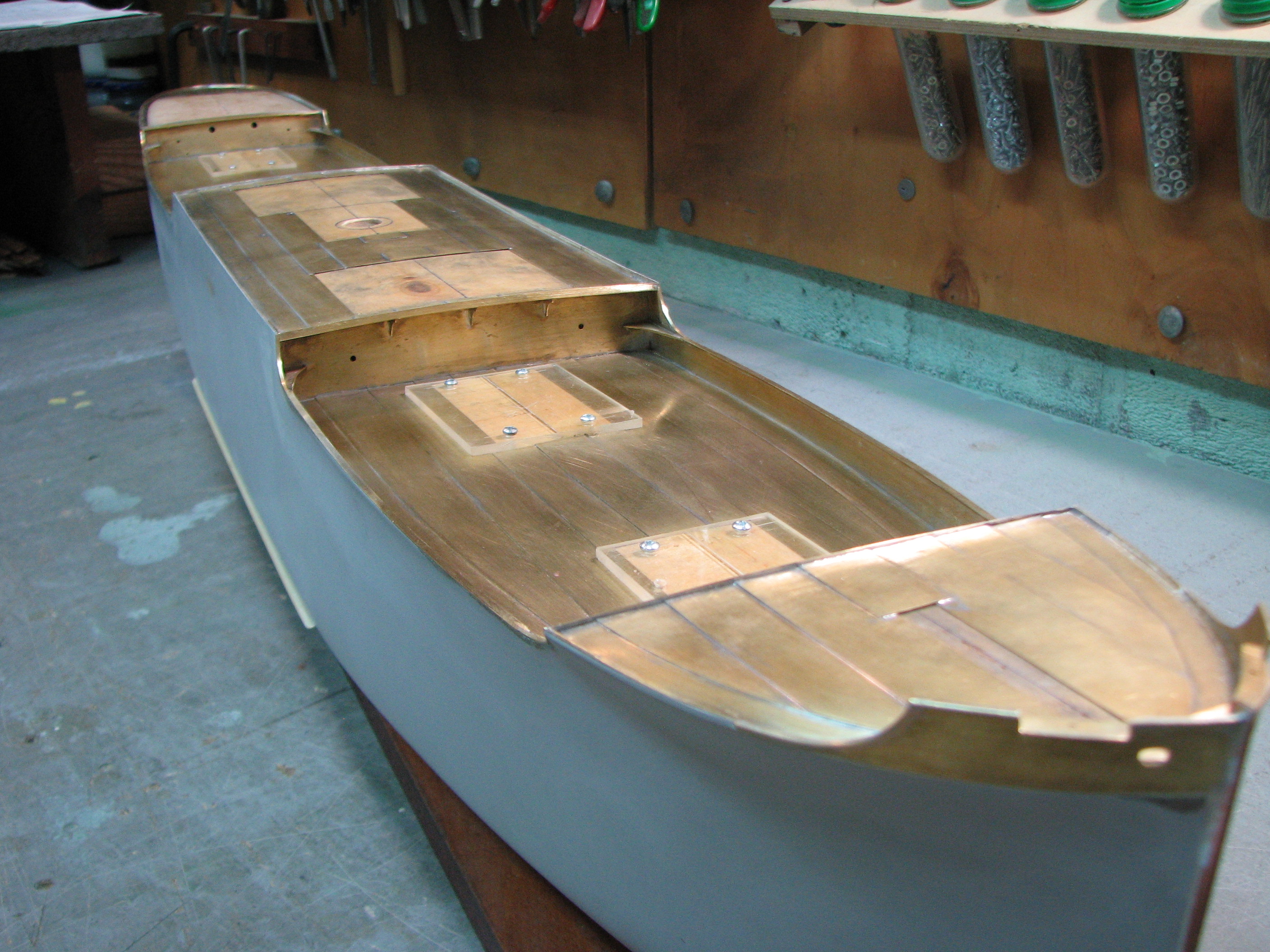

Итого...

https://forumupload.ru/uploads/0013/94/06/3/t545811.jpg https://forumupload.ru/uploads/0013/94/06/3/t833663.jpg https://forumupload.ru/uploads/0013/94/06/3/t957745.jpg

37

  • Автор: Искандер
  • Участник
  • Зарегистрирован: 19.06.23
  • Сообщений: 159
  • Последний визит:
    Вчера 19:46:50

Валерий, а разве у Благоева была не деревянная палуба? Или это - такой стиль исполнения?
А так, модель получается великолепная! :cool:

38

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34
Искандер написал(а):

Валерий, а разве у Благоева была не деревянная палуба? Или это - такой стиль исполнения?

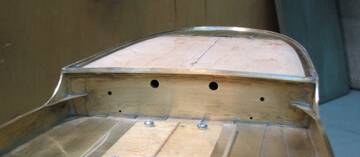

  Увы , Сергей Васильевич... мне тоже хотелось деревянной палубы побольше.  Но  чертеж вынес  четкий приговор - только на полуюте (и то не полностью ) , на палубах носовой надстройки и фрагмент на полубаке под брашпилем.
На главной палубе  деревянному настилу  быть  и не положено , стлали  его там только под заказ для пароходов работающих в тропиках.
Была надежда на палубу спардека , там тоже деревяшки не редкость, но (повторюсь) - на чертеже все написано и это закон. :writing:  :yep:

39

  • Автор: Искандер
  • Участник
  • Зарегистрирован: 19.06.23
  • Сообщений: 159
  • Последний визит:
    Вчера 19:46:50
villi написал(а):

Увы , Сергей Васильевич... мне тоже хотелось деревянной палубы побольше.  Но  чертеж вынес  четкий приговор - только на полуюте (и то не полностью ) , на палубах носовой надстройки и фрагмент на полубаке под брашпилем.
На главной палубе  деревянному настилу  быть  и не положено , стлали  его там только под заказ для пароходов работающих в тропиках.
Была надежда на палубу спардека , там тоже деревяшки не редкость, но (повторюсь) - на чертеже все написано и это закон.

Ясно. Спасибо Валерий за пояснение. Всё правильно, чертёж - есть чертёж. Удачи.

40

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34

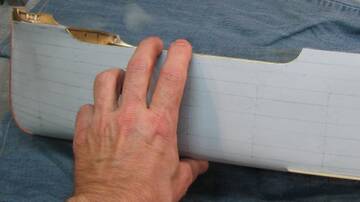

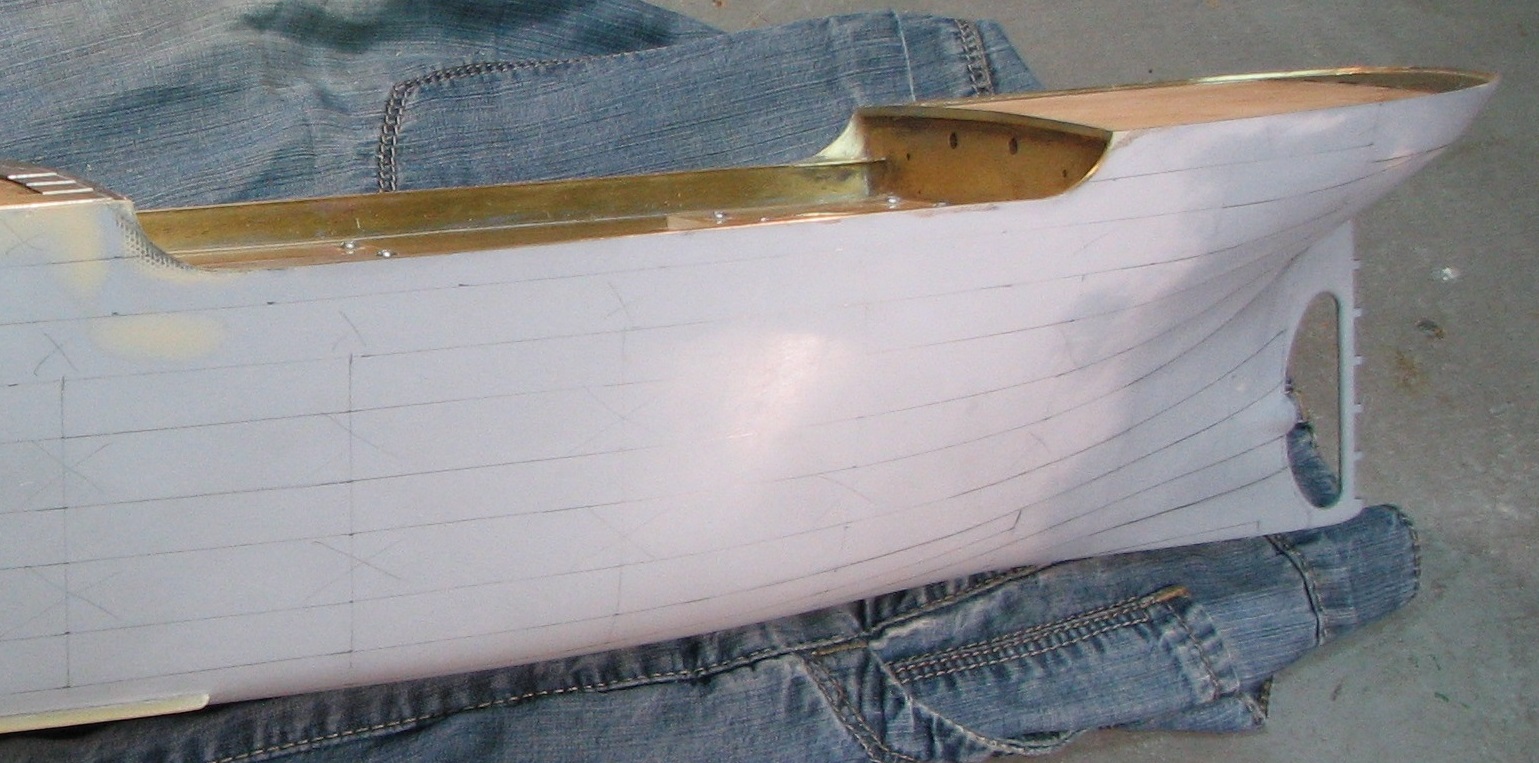

Изображение поясов обшивки.

Разметка...

https://forumupload.ru/uploads/0013/94/06/3/t648934.jpg https://forumupload.ru/uploads/0013/94/06/3/t246246.jpg

41

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34

... подготовка к задувке...

https://forumupload.ru/uploads/0013/94/06/3/t453698.jpg

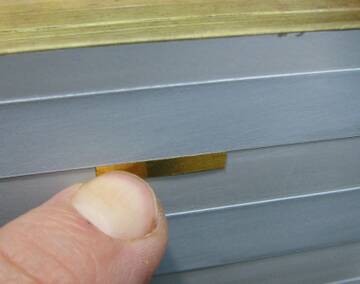

...  апосля  - проверка толщины , пластинка латуни 0.12 мм..

https://forumupload.ru/uploads/0013/94/06/3/t464961.jpg

42

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34

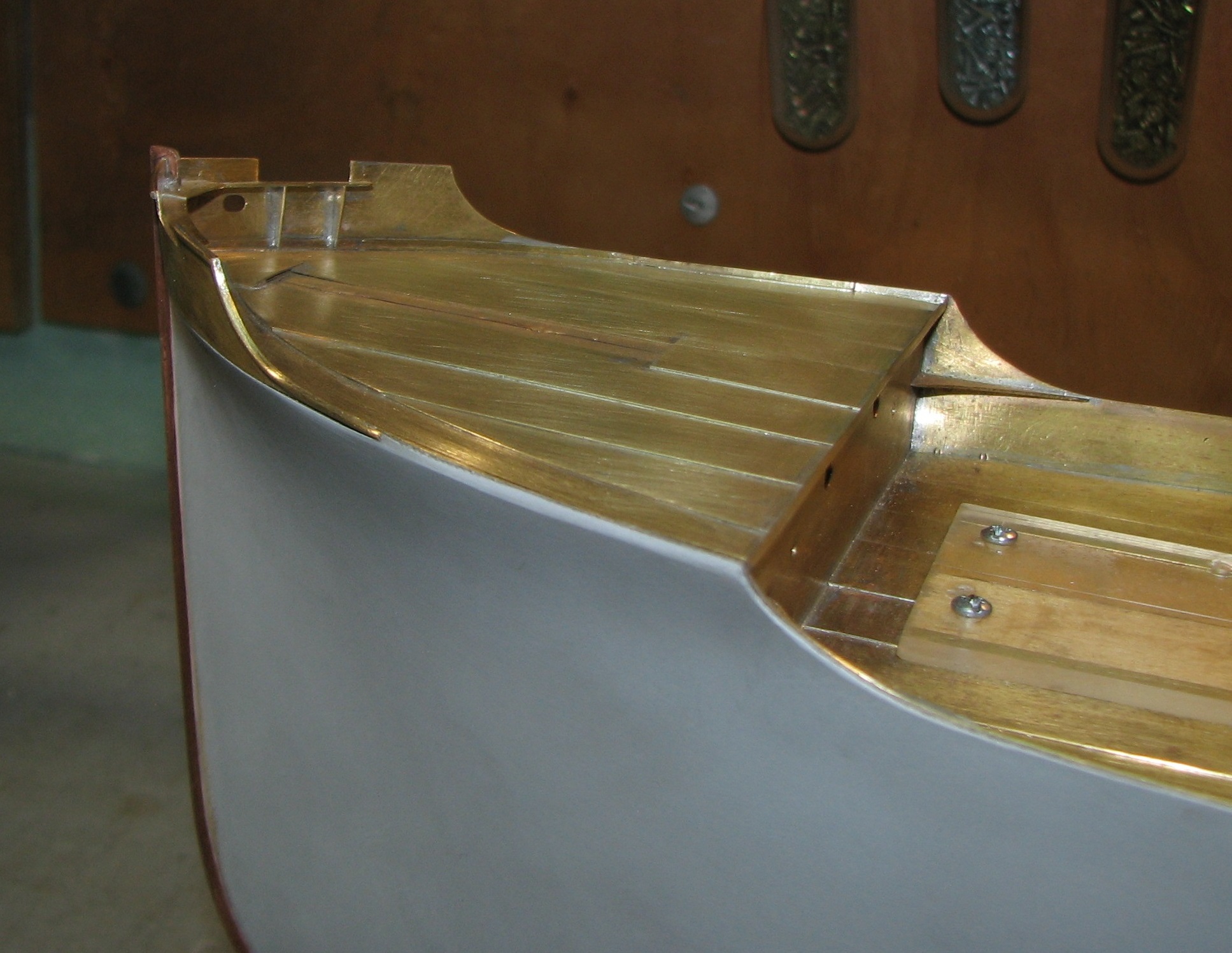

...  и - вуаля !

https://forumupload.ru/uploads/0013/94/06/3/t910661.jpg

43

  • Автор: igorb
  • Участник
  • Зарегистрирован: 23.04.20
  • Сообщений: 432
  • Последний визит:
    16.05.24 20:30:20
villi написал(а):

... подготовка к задувке...

Валера, а по краю четных (не четных) поясов приклеен пластик 0.12 мм? я правильно понял :dontknow:

44

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34
igorb написал(а):

я правильно понял

  Нет , не правильно.
После  наклейки полос малярного скотча , на  остающиеся , свободные от скотча , полосы    нанесен слой жидкой автошпаклевки  с помощью краскопульта и компрессора.
Я не стал описывать этот известный процесс и поэтому сразу показал его результат.  :yep:

45

  • Автор: igorb
  • Участник
  • Зарегистрирован: 23.04.20
  • Сообщений: 432
  • Последний визит:
    16.05.24 20:30:20

А...т.е. толщина 0.12 мм это просто толщина скотча?

46

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34
igorb написал(а):

А...т.е. толщина 0.12 мм это просто толщина скотча?

  Скотч в 2-3 слоя. Надо учитывать что шпаклевка дает усадку.  Поэтому если нужен точный результат то лучше предварительно потренироваться  "на кошках".  ;)

47

  • Автор: igorb
  • Участник
  • Зарегистрирован: 23.04.20
  • Сообщений: 432
  • Последний визит:
    16.05.24 20:30:20

:flag:

48

  • Автор: lizard333
  • Участник
  • lizard333
  • Откуда: Севастополь
  • Зарегистрирован: 08.05.22
  • Сообщений: 108
  • Последний визит:
    22.03.24 19:19:34
villi написал(а):

...  и - вуаля !

Классно получилось.
Я вот голову ломаю, как на "Москве" швы показать....

49

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34
lizard333 написал(а):

Я вот голову ломаю, как на "Москве" швы показать....

  Ручным резаком режешь канавку , в нее - проволоку на циакрин , Глубина канавки - 0.5 диаметра проволоки. Сверху задуть из баллона эпоксидным грунтом .   :music:

50

  • Автор: lizard333
  • Участник
  • lizard333
  • Откуда: Севастополь
  • Зарегистрирован: 08.05.22
  • Сообщений: 108
  • Последний визит:
    22.03.24 19:19:34
villi написал(а):

Ручным резаком режешь канавку , в нее - проволоку на циакрин , Глубина канавки - 0.5 диаметра проволоки. Сверху задуть из баллона эпоксидным грунтом .

Спасибо! Буду пробовать....

Страница: 1 2 3

Вы здесь » Форум Судомодельный клуб » Общие вопросы » П/х Благоев ( ss Songa 1921)

Рейтинг форумов | Создать форум бесплатно
