Миноносец типа "Циклон" (Невский завод) М 1:45.

Страница:   1 2 3

Сообщений 101 страница 134 из 134

101

  • Автор: Azow-71
  • Участник
  • Azow-71
  • Откуда: г.Приморско-Ахтарск
  • Зарегистрирован: 19.01.16
  • Сообщений: 399
  • Последний визит:
    23.04.24 23:46:27

Взялся за два проекта одновременно!?  :huh:  Молодец, однако !!!

102

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34
Azow-71 написал(а):

Взялся за два проекта одновременно!?

А куды ж деваться - будем напрягаться.  8-)
Хорошо отвлекает от происходящего...  ;)

103

  • Автор: igorb
  • Участник
  • Зарегистрирован: 23.04.20
  • Сообщений: 432
  • Последний визит:
    16.05.24 20:30:20
villi написал(а):

Люки МО.

Валера, а куда они открывались, если петли с обеих сторон :dontknow:

104

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34
igorb написал(а):

Валера, а куда они открывались, если петли с обеих сторон

Глазастый , однако...  :cool:

Игорь , в каждой петле ось быстро вынималась . Крышку могли открывать  ,поочередно , на 2 противоположные стороны по желанию.   ;)

105

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34

Игорь, посмотри мой пост 83 , там на фото видны петли без оси. Значит люк настроен открываться к борту.

106

  • Автор: igorb
  • Участник
  • Зарегистрирован: 23.04.20
  • Сообщений: 432
  • Последний визит:
    16.05.24 20:30:20

Вот ведь...затейники какие :D

107

  • Автор: igorb
  • Участник
  • Зарегистрирован: 23.04.20
  • Сообщений: 432
  • Последний визит:
    16.05.24 20:30:20
villi написал(а):

Игорь, посмотри мой пост 83 , там на фото видны петли без оси. Значит люк настроен открываться к борту.

Ага, увидел. Я бы подумал, что эти петли  для замков :flag:

108

  • Автор: lizard333
  • Участник
  • lizard333
  • Откуда: Севастополь
  • Зарегистрирован: 08.05.22
  • Сообщений: 108
  • Последний визит:
    22.03.24 19:19:34

Когда ты всё успеваешь?
У тебя в сутках сколько часов?

109

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34
lizard333 написал(а):

У тебя в сутках сколько часов?

Да по разному бывает - раз на раз не приходится....  %-)  :hobo:

110

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34

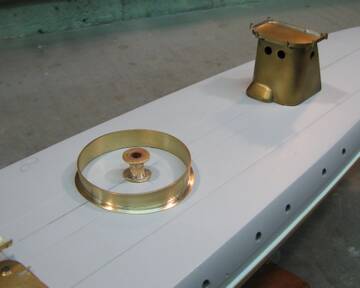

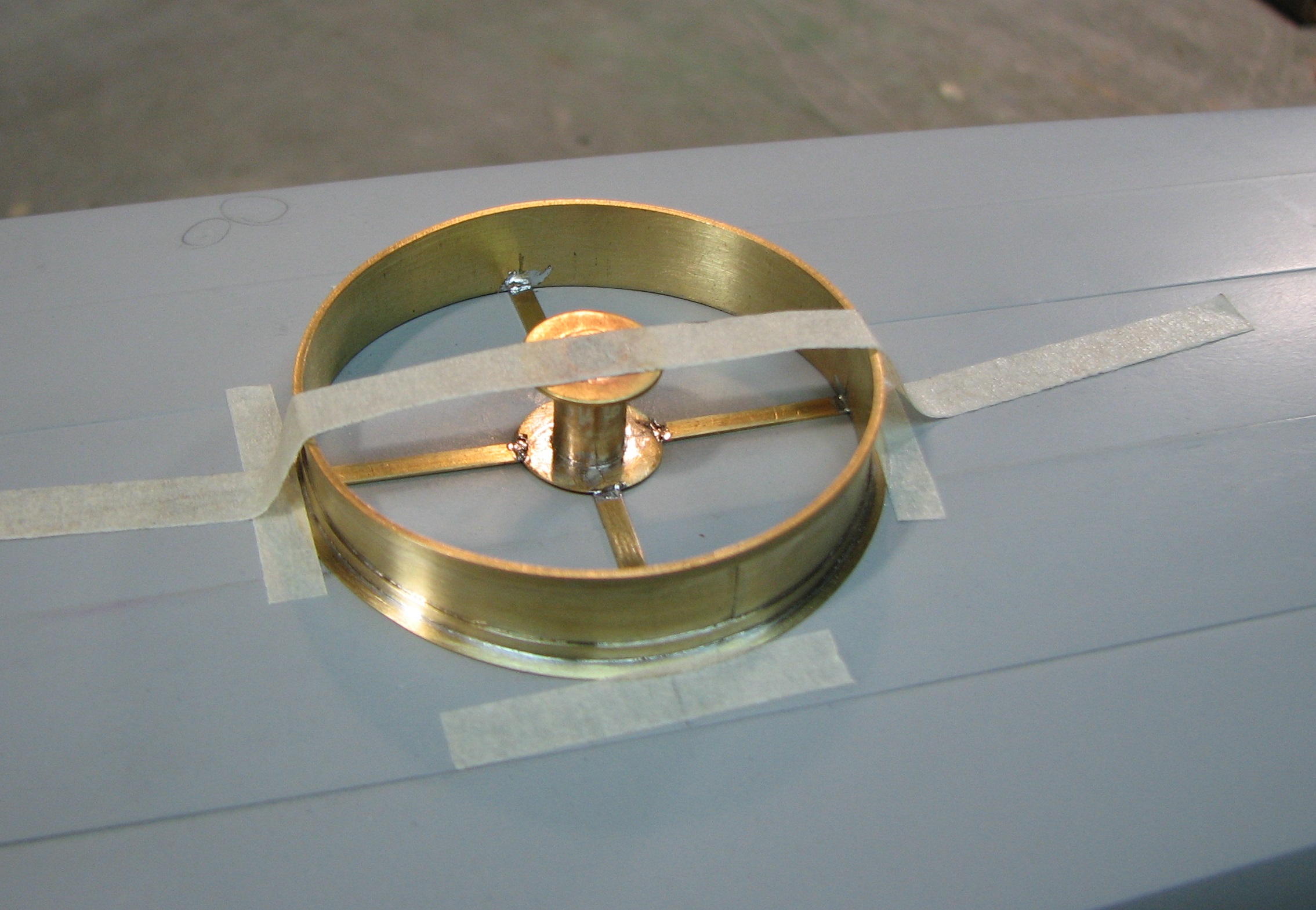

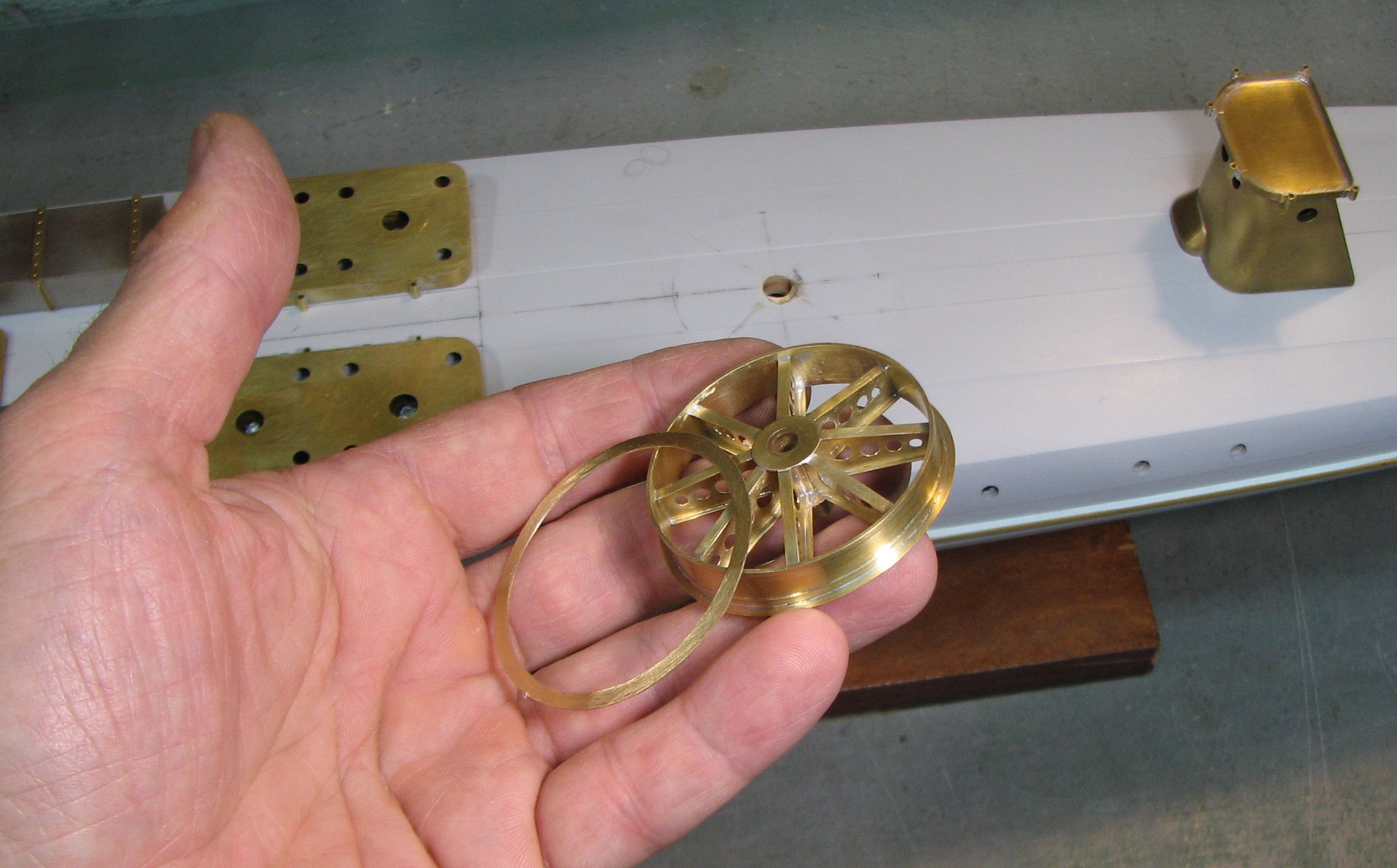

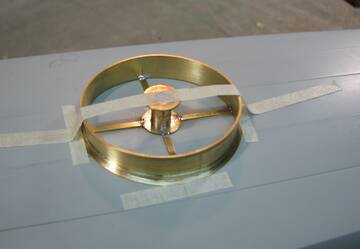

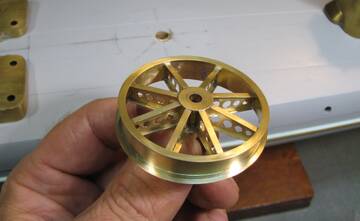

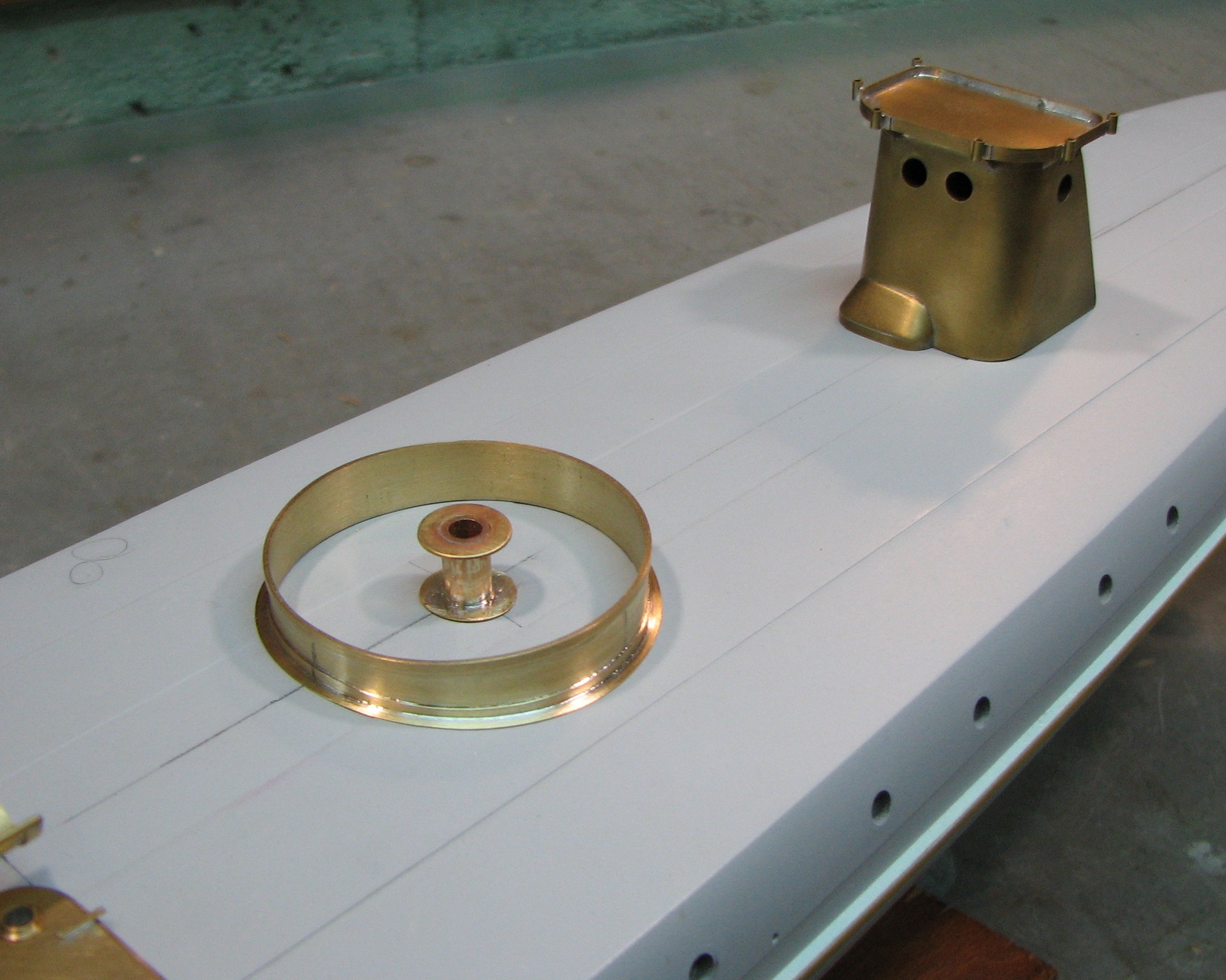

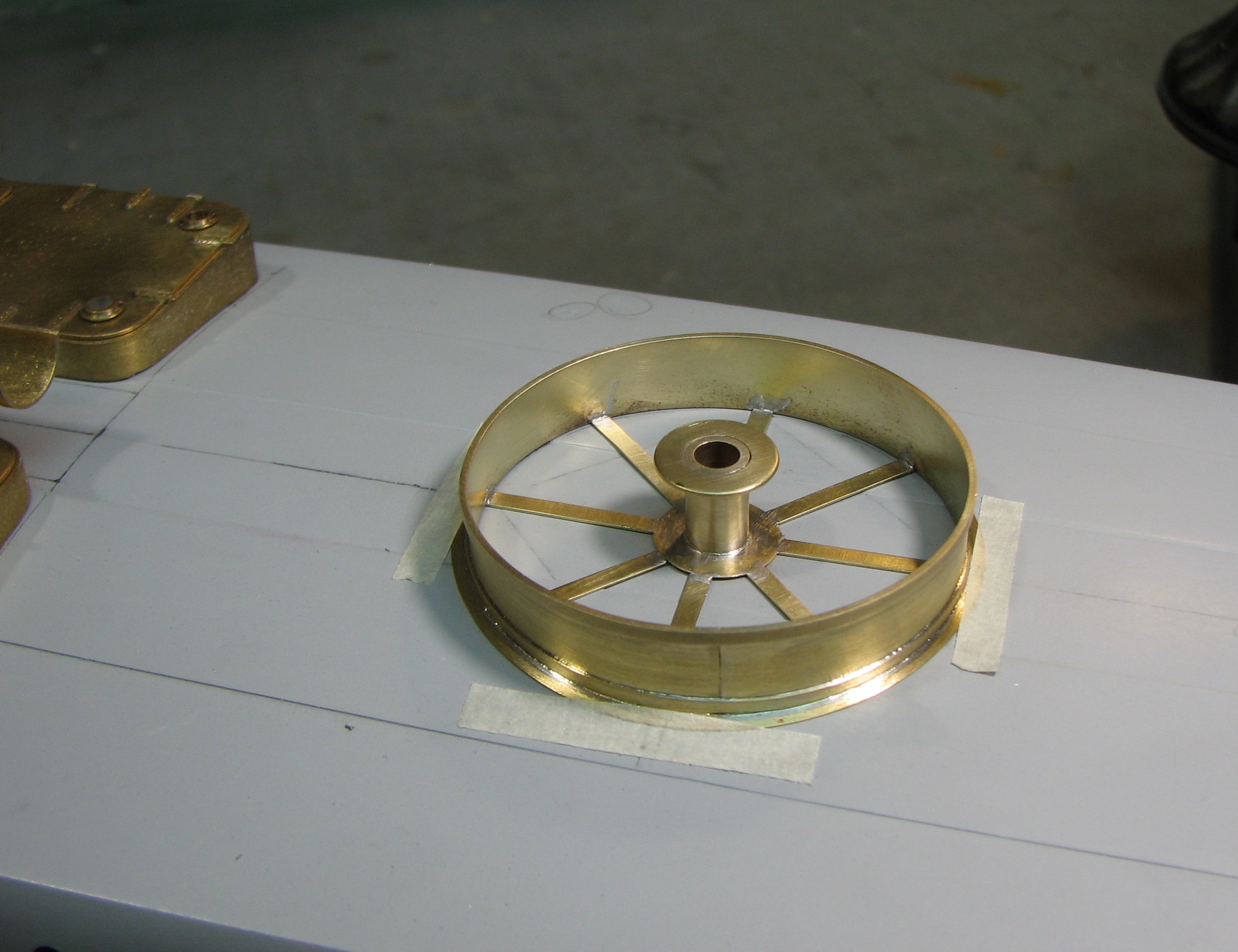

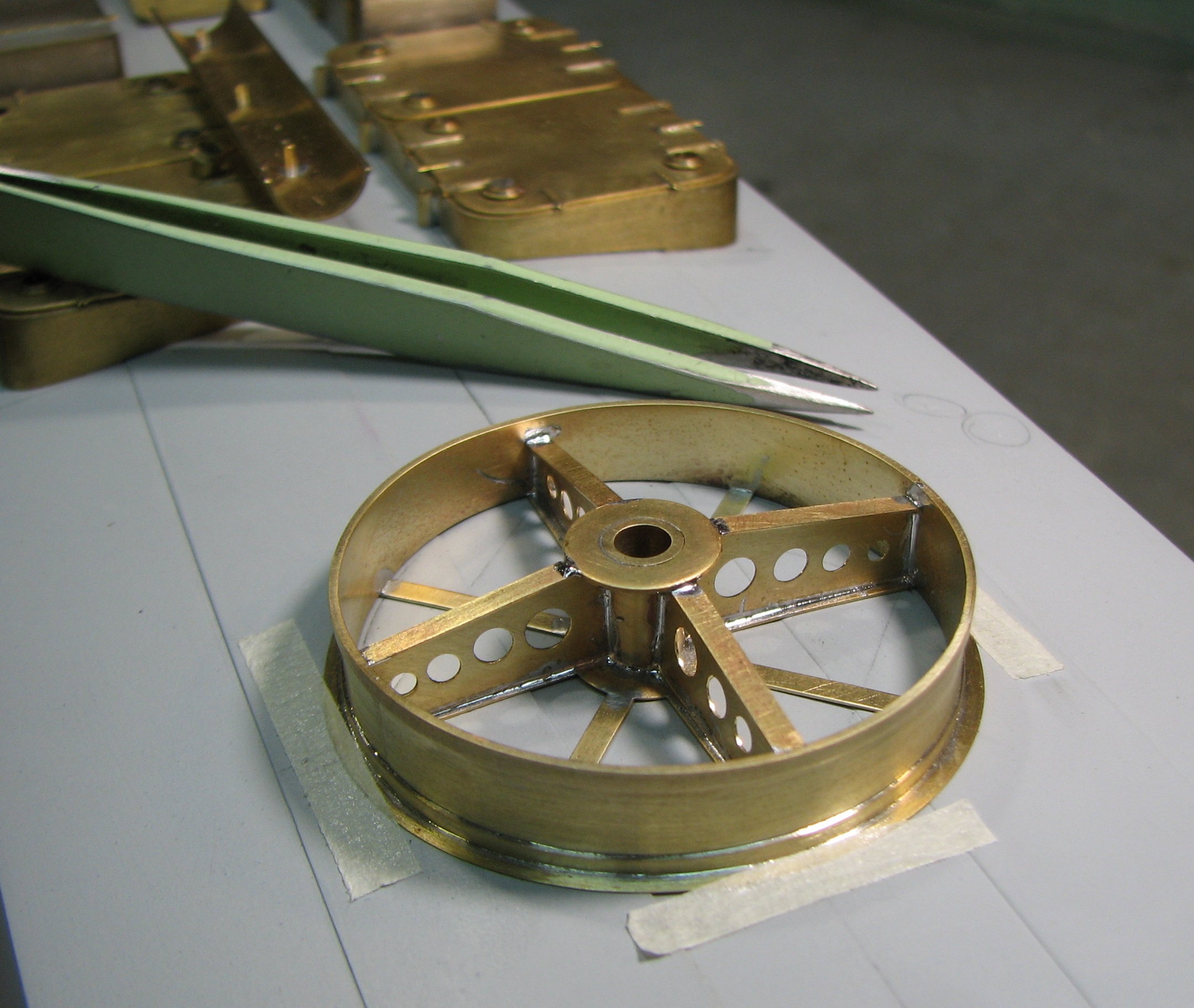

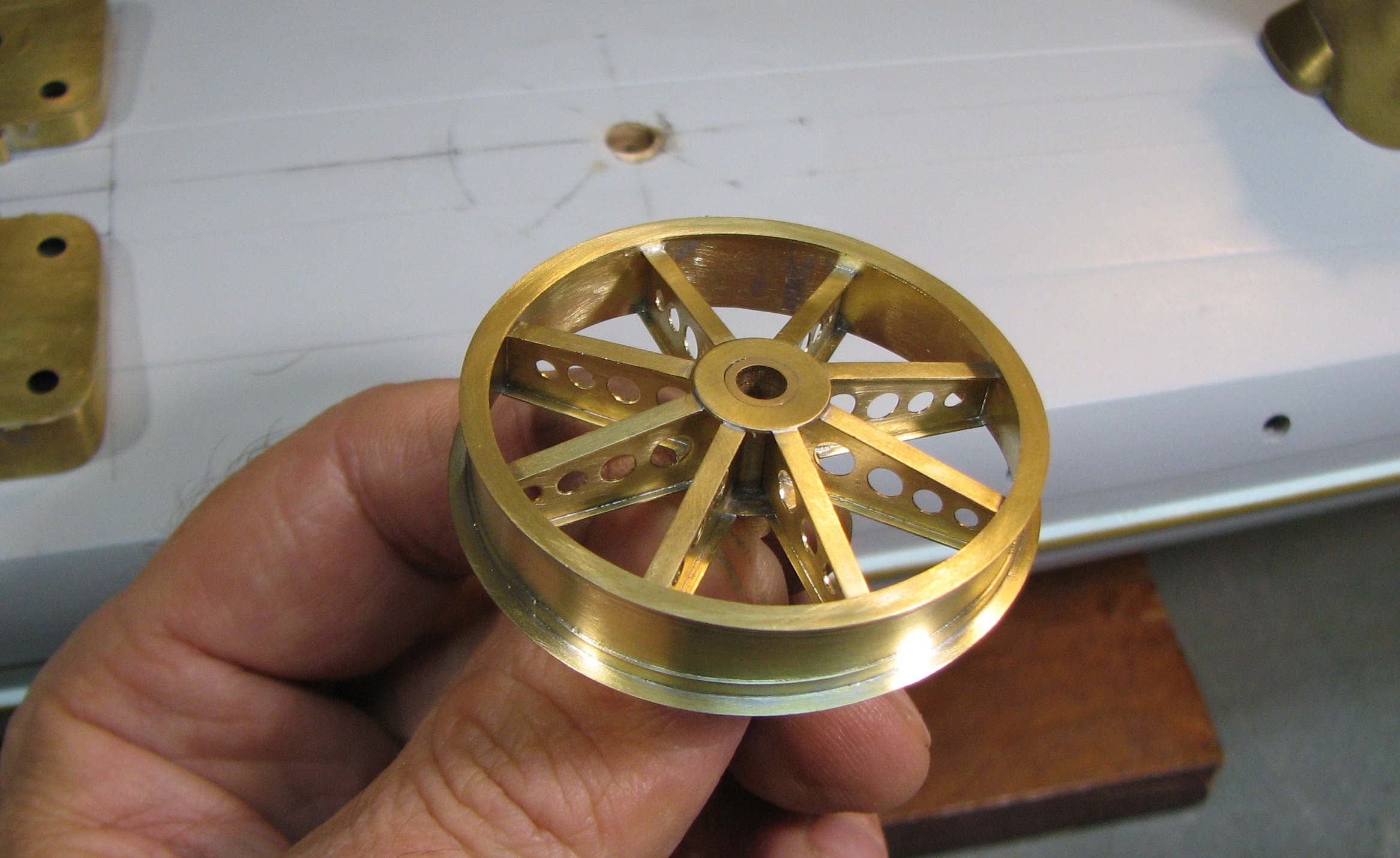

Опора для МА.

https://forumupload.ru/uploads/0013/94/06/3/t730879.jpg https://forumupload.ru/uploads/0013/94/06/3/t985810.jpg
https://forumupload.ru/uploads/0013/94/06/3/t241170.jpg https://forumupload.ru/uploads/0013/94/06/3/t915936.jpg
https://forumupload.ru/uploads/0013/94/06/3/t240603.jpg https://forumupload.ru/uploads/0013/94/06/3/t615834.jpg

111

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34

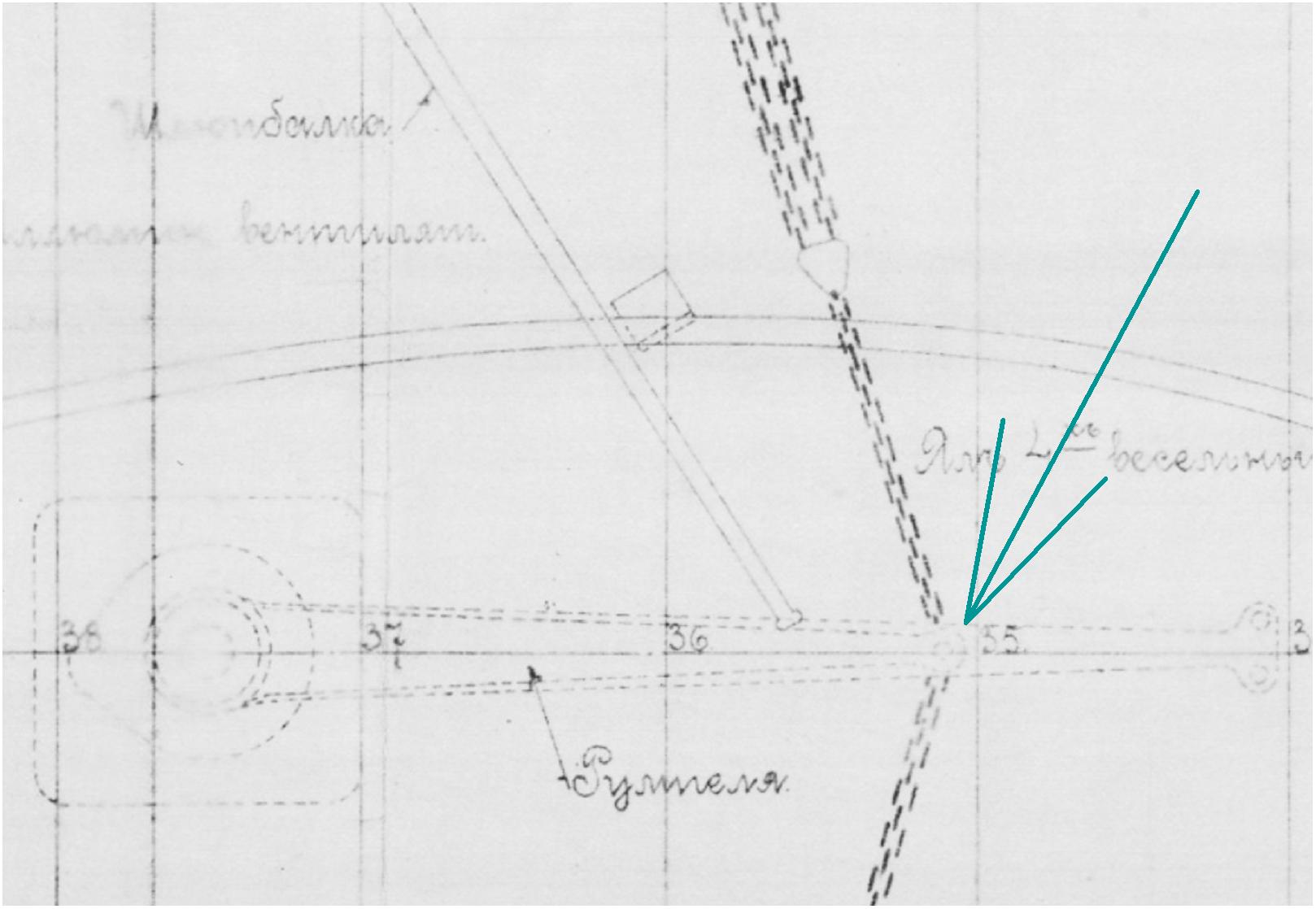

Нужен хелп!

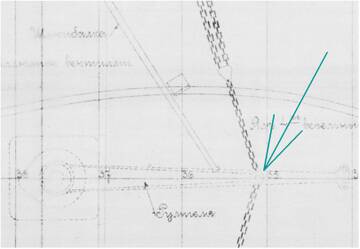

Вопрос - как крепился цепной штуртрос к румпелю?  :question:
По аналогии с более поздними ЭМ , в проушину румпеля должна быть вставлена серьга и уже к ней цепляли штуртрос , но уверенности (как и чертежа) нет.
Почти полный аналог этого узла на Пернове  , может  чего и  у кого  найдется?  :rolleyes:

https://forumupload.ru/uploads/0013/94/06/3/t793677.jpg

112

  • Автор: IBeRUS
  • Участник
  • IBeRUS
  • Откуда: Новороссийск
  • Зарегистрирован: 14.11.15
  • Сообщений: 521
  • Последний визит:
    Вчера 23:52:07
villi написал(а):

Нужен хелп!
Вопрос - как крепился цепной штуртрос к румпелю? По аналогии с более поздними ЭМ , в проушину румпеля должна быть вставлена серьга и уже к ней цепляли штуртрос , но уверенности (как и чертежа) нет. Почти полный аналог этого узла на Пернове  , может  чего и  у кого  найдется?

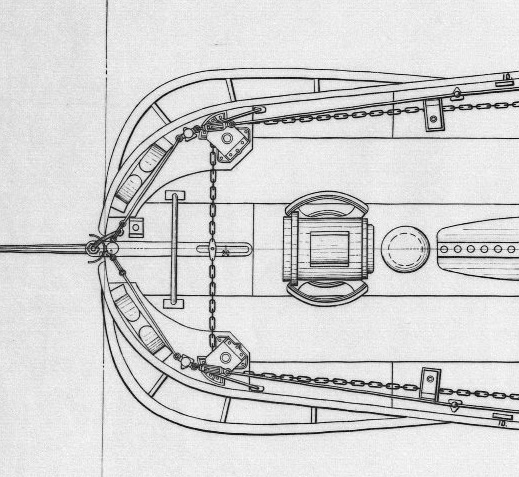

Валера, именно так, через рым на румпеле. Конкретного чертежа нет, но вот по фрагменту "японца" можно разглядеть.
https://forumupload.ru/uploads/0013/94/06/13/t199599.jpg

113

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34
IBeRUS написал(а):

Валера, именно так, через рым на румпеле.

Нет , Игорь , не совсем так.
Эта схема (какую ты показал)  применена на всех ЭМ после Сокола . В этот "рым" (паз) вставлена серьга  , которая двигается в этом пазе по мере поворота румпеля. Это все оч подробно показано в "Миделях" и  c  этим вопросов нет. На Циклонах не паз , а круглое отверстие   поэтому нужен другой аналог- Пернов и более ранние миноносцы.

114

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34

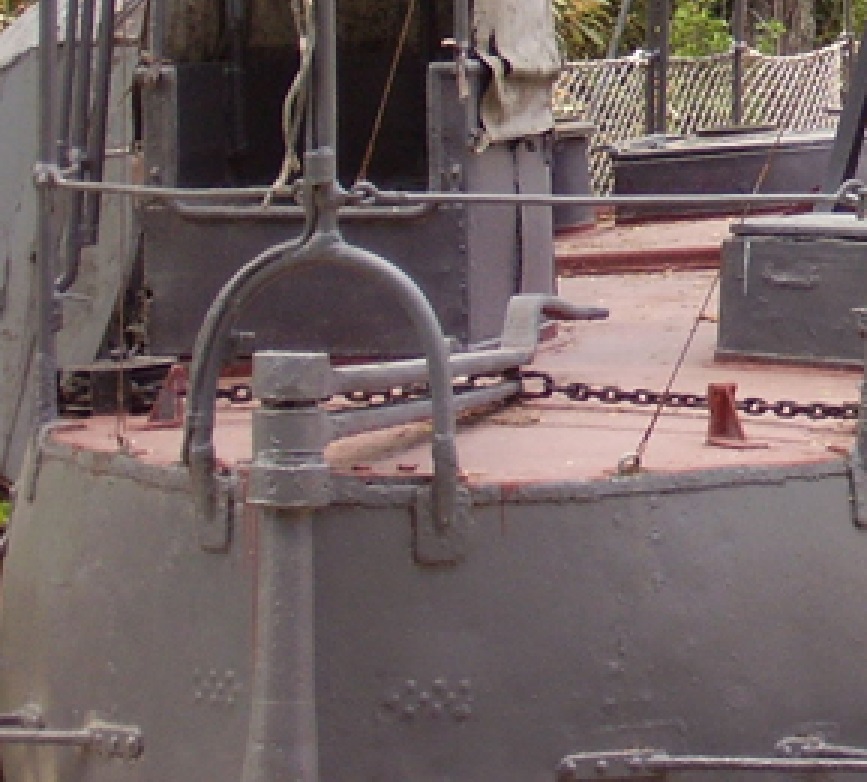

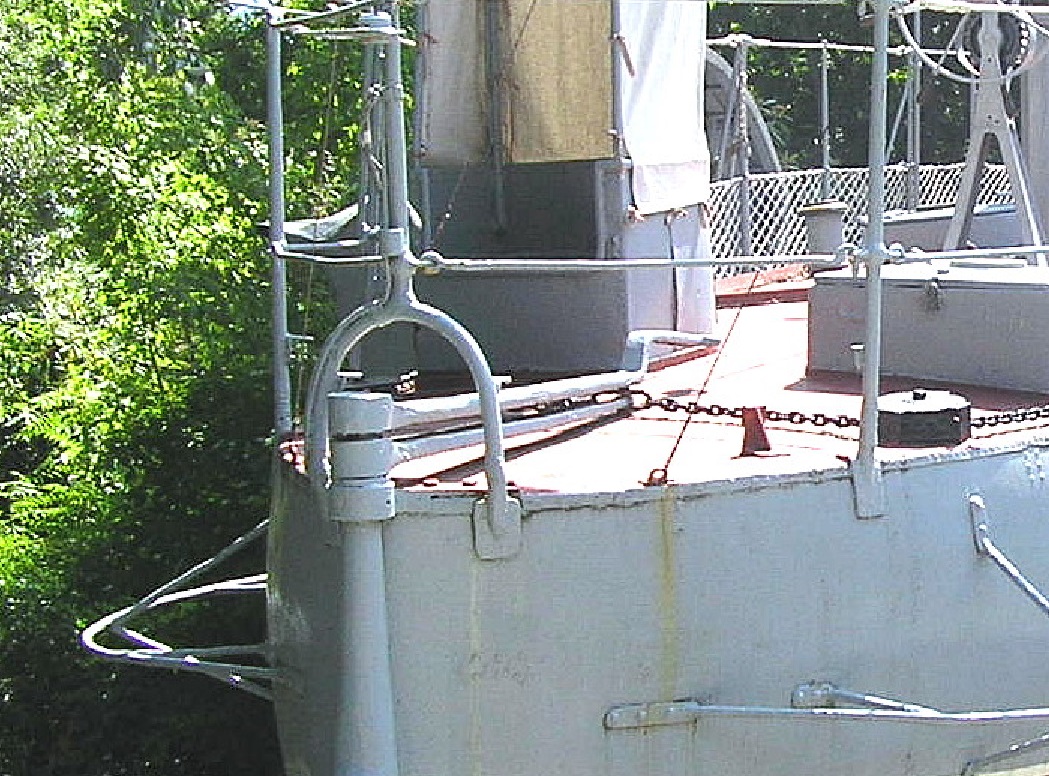

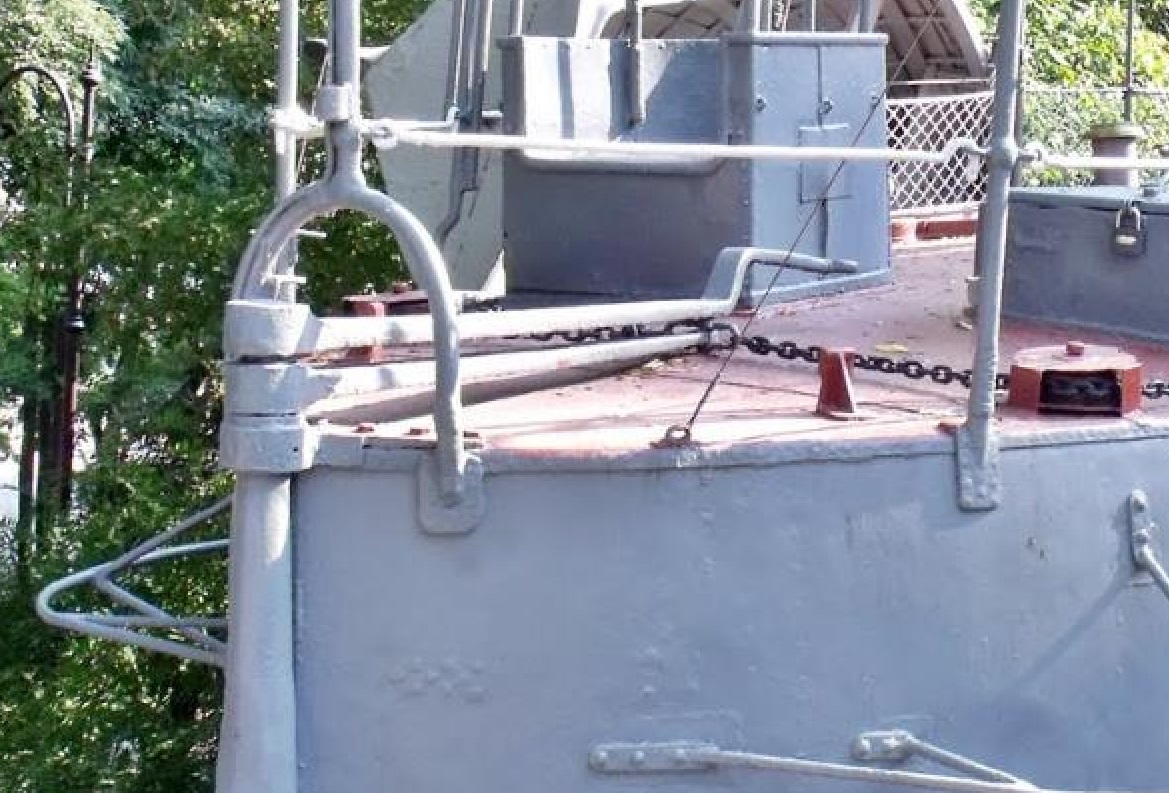

Да , была таки серьга! Но не "плавающая"  по пазу , а "качающаяся".

  Большое спасибо Константину (иван1958)  за дельную подсказку!  :flag:
Этот узел надо искать у французов. Но и  по фото Дерзкого в основном все ясно.

https://forumupload.ru/uploads/0013/94/06/3/t586022.jpg https://forumupload.ru/uploads/0013/94/06/3/t127994.jpg https://forumupload.ru/uploads/0013/94/06/3/t503499.jpg

115

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34

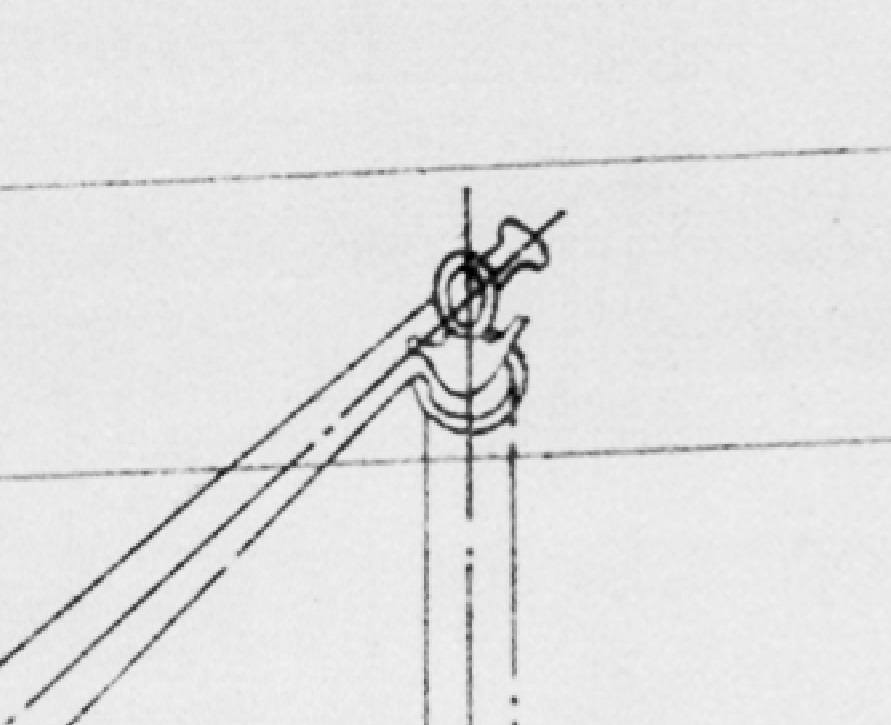

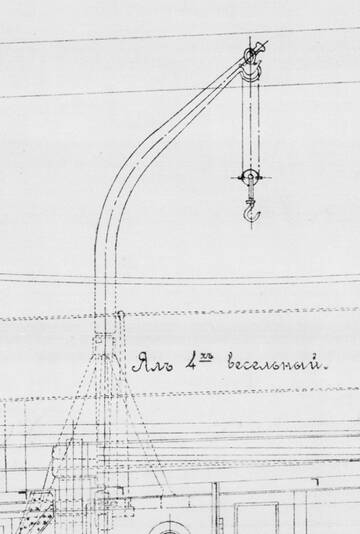

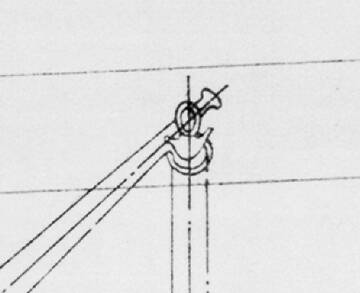

Озадачила шлюпбалка.. неожиданно..   :dontknow:

  Отдельного чертежа у меня на неё нет , а на общих видах , то что показано не её ноке  вызывает вопросы - что за "колечко" , "крючки" и пр. "нечто" ?  :question:
Нужен какой-то аналог с ясным чертежиком.  8-)

https://forumupload.ru/uploads/0013/94/06/3/t544890.jpg     https://forumupload.ru/uploads/0013/94/06/3/t669359.jpg

116

  • Автор: IBeRUS
  • Участник
  • IBeRUS
  • Откуда: Новороссийск
  • Зарегистрирован: 14.11.15
  • Сообщений: 521
  • Последний визит:
    Вчера 23:52:07
villi написал(а):

Отдельного чертежа у меня на неё нет , а на общих видах , то что показано не её ноке  вызывает вопросы - что за "колечко" , "крючки" и пр. "нечто" ?

Валера, может это не "колечко" , "крючки", а блок  с рымом в "полукожухе" ? - видел нечто похожее в кабинете морской практики бывшей Мор.школы .

117

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34
IBeRUS написал(а):

Валера, может это не "колечко" , "крючки", а блок  с рымом в "полукожухе" ? - видел нечто похожее в кабинете морской практики бывшей Мор.школы .

  Хорошо , Игорь -  версия уже есть   :cool: ...  "нечто с крючками" можно принять за щеку блока с ограничителями троса,  надо будет поискать подтверждение...  но вот "колечко " пока выпадает из логики подвеса блока на шлюпбалке.

118

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34
IBeRUS написал(а):

Валера, может это не "колечко" , "крючки", а блок  с рымом в "полукожухе" ?

  Да , Игорь , ты прав  - это не совсем удачное изображение подвешенного блока.  :yep:
И похоже , что шлюпбалка повторяет кат-балку.

https://forumupload.ru/uploads/0013/94/06/3/t391396.jpg

119

  • Автор: Старпом
  • Участник
  • Старпом
  • Откуда: Челябинск
  • Зарегистрирован: 27.03.20
  • Сообщений: 852
  • Последний визит:
    Вчера 04:28:15

Всем привет.
Я,  вижу это так - это кольцо с варящимся на нем полукожухом двушкивного блока с ограничительными "упорами" в виде "рогов".

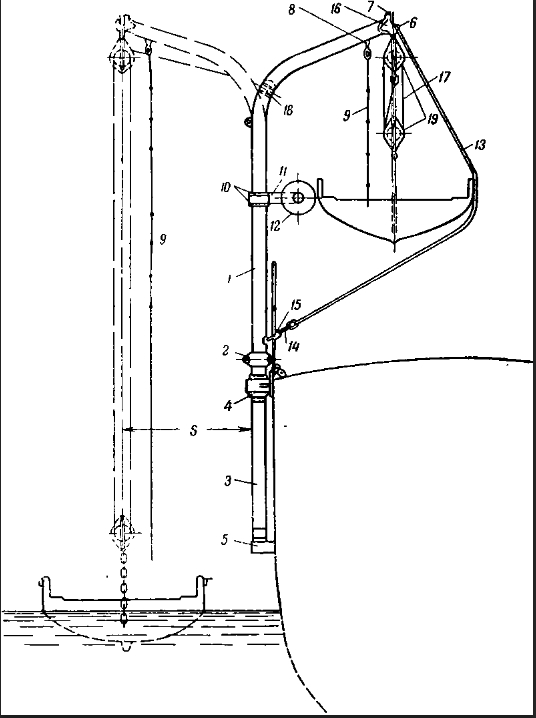

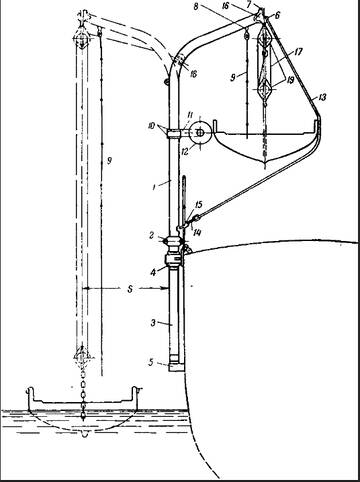

Вот как тут. https://forumupload.ru/uploads/0013/94/06/22/t842500.jpg
Только тут вешается на крючок шлюпбалки, а а тебя  кольцо с блоком вешается просто на конус шлюпбалки.
А, вот куда уходит лопарь из чертежа не видно. Потерялся, не должен.
Должен уходить к стойке шлюпбалки.

Отредактировано Старпом (27.02.24 06:52:51)

120

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34
Старпом написал(а):

Вот как тут

Привет , Вячеслав .
Возможно что-то и планировали такое мудреное , судя по рисунку с общего вида  .
Но по факту , судя по фото, поставили балку аналогичную той что стоит на баке  , кат-балку ,  и  теперь на юте она называется шлюпбалка.  :flag:

121

  • Автор: Старпом
  • Участник
  • Старпом
  • Откуда: Челябинск
  • Зарегистрирован: 27.03.20
  • Сообщений: 852
  • Последний визит:
    Вчера 04:28:15
villi написал(а):

аналогичную той что стоит на баке  , кат-балку ,  и  теперь на юте она называется шлюпбалка.

Я, же про это и говорю, упростили до не могу :idea:

122

  • Автор: Kronma
  • Администратор
  • Kronma
  • Откуда: Москва
  • Зарегистрирован: 13.12.13
  • Сообщений: 585
  • Последний визит:
    12.05.24 19:15:06
villi написал(а):

Вопрос - как крепился цепной штуртрос к румпелю?

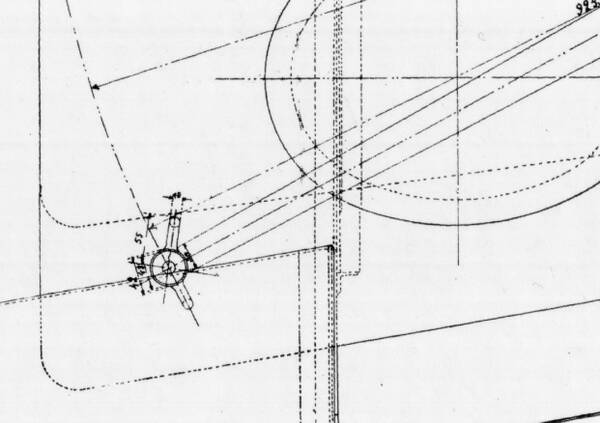

Возможно так же, как и к румпелю носового руля - две серьги на одной оси.

https://forumupload.ru/uploads/0013/94/06/8/t926392.jpg

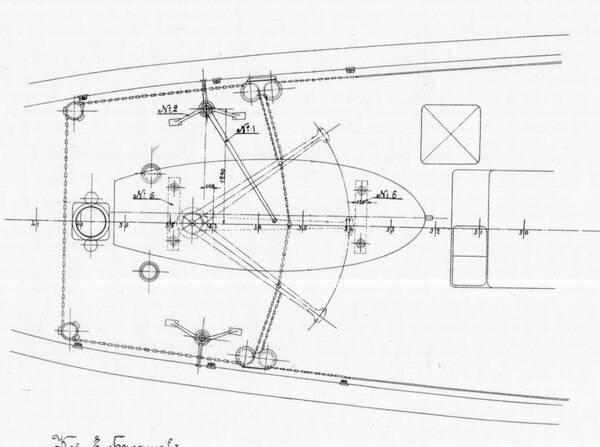

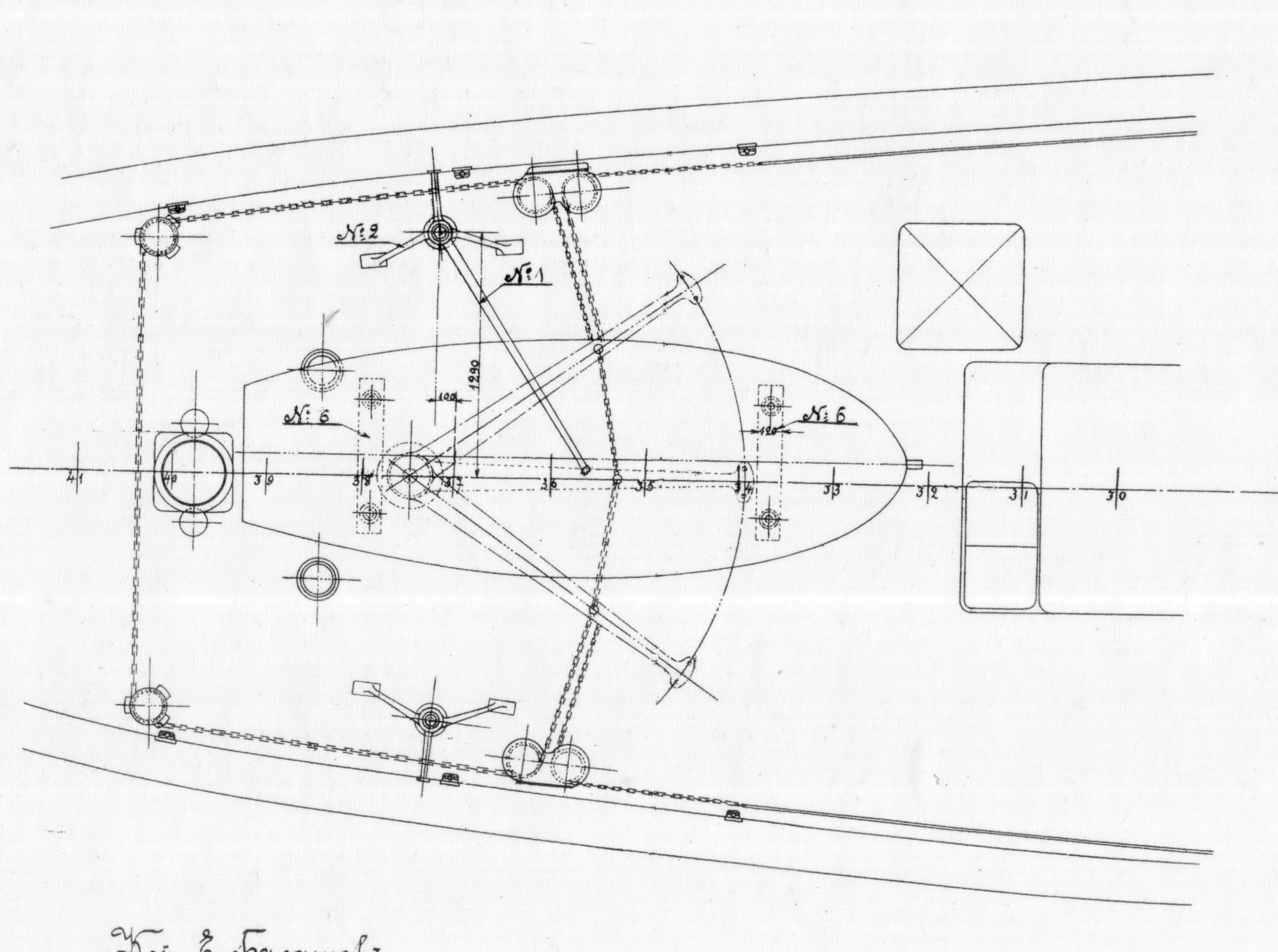

Вот ещё общий вид кормового румпеля.
Забавно, что штуртрос крепится не за окончание румпеля, а где-то по середине.  8-)
А на конце румпеля есть две проушины, видимо для ручного (аварийного) перекладывания.

https://forumupload.ru/uploads/0013/94/06/8/t794327.jpg

123

  • Автор: Kronma
  • Администратор
  • Kronma
  • Откуда: Москва
  • Зарегистрирован: 13.12.13
  • Сообщений: 585
  • Последний визит:
    12.05.24 19:15:06
villi написал(а):

Озадачила шлюпбалка.. неожиданно..  - что за "колечко" , "крючки" и пр. "нечто" ?
Нужен какой-то аналог с ясным чертежиком.

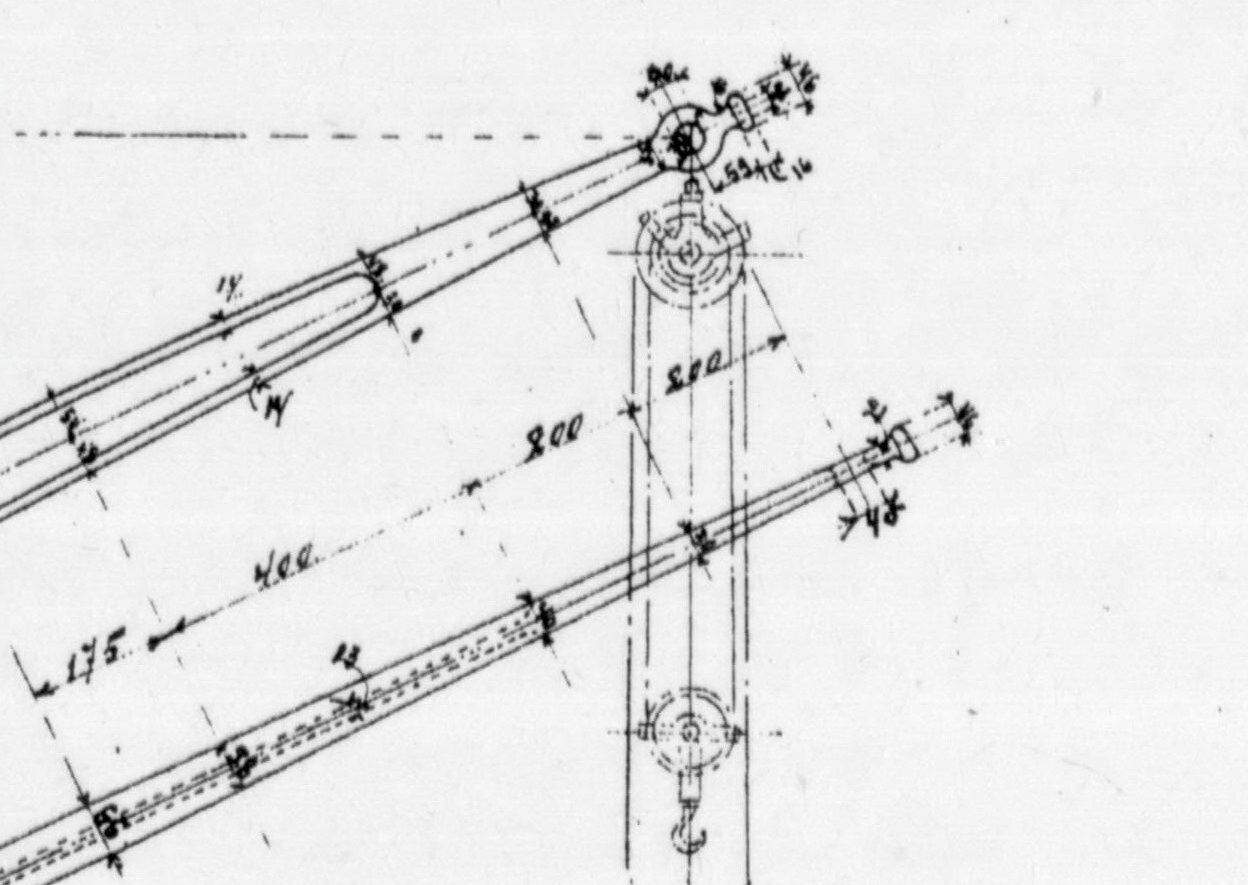

Дык, у тебя же есть чертёж кат-балки (скан из "Миделя" отправил тебе на почту).
Там этот узел весьма неплохо прорисован:

https://forumupload.ru/uploads/0013/94/06/8/t92242.jpg

124

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34
Kronma написал(а):

Возможно так же, как и к румпелю носового руля - две серьги на одной оси.

Да , именно так - серьга!  :)

Kronma написал(а):

Дык, у тебя же есть чертёж кат-балки (скан из "Миделя" отправил тебе на почту).

Вот его то у меня как раз  и НЕ было !   :'(
СПАСИБО за качественный скан!!!  :flag:  :cool:

125

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34
Kronma написал(а):

Вот ещё общий вид кормового румпеля.
Забавно, что штуртрос крепится не за окончание румпеля, а где-то по середине.
А на конце румпеля есть две проушины, видимо для ручного (аварийного) перекладывания.

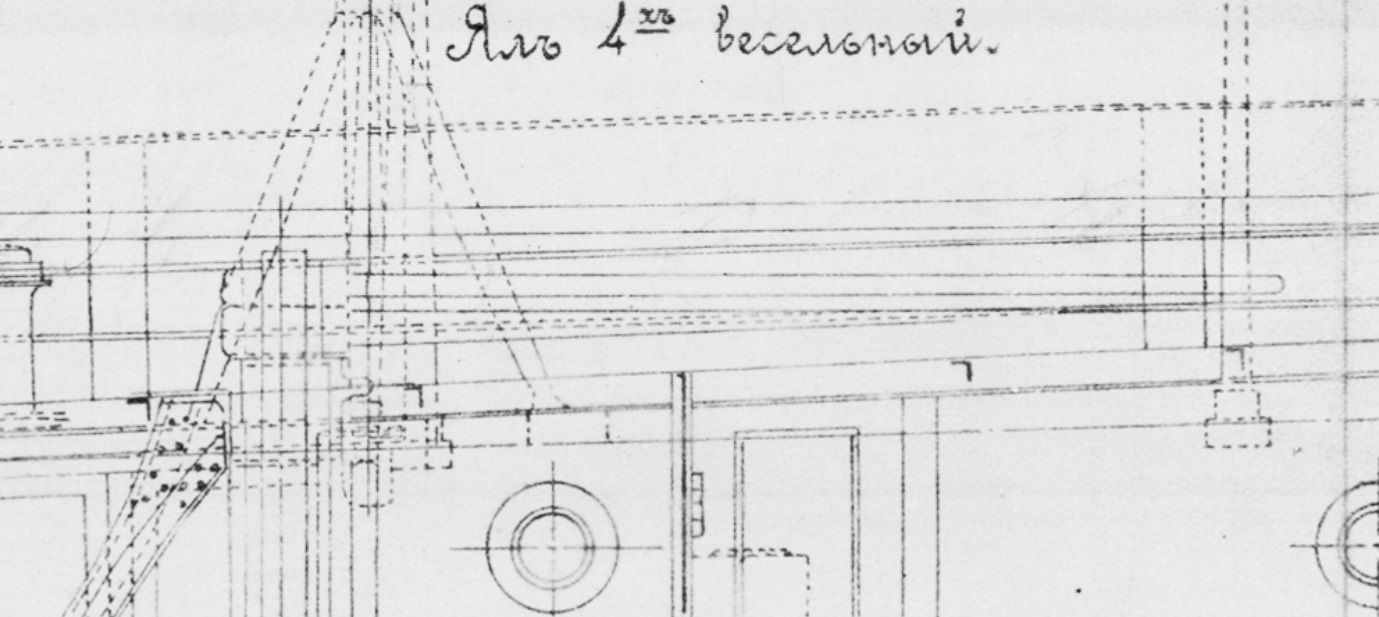

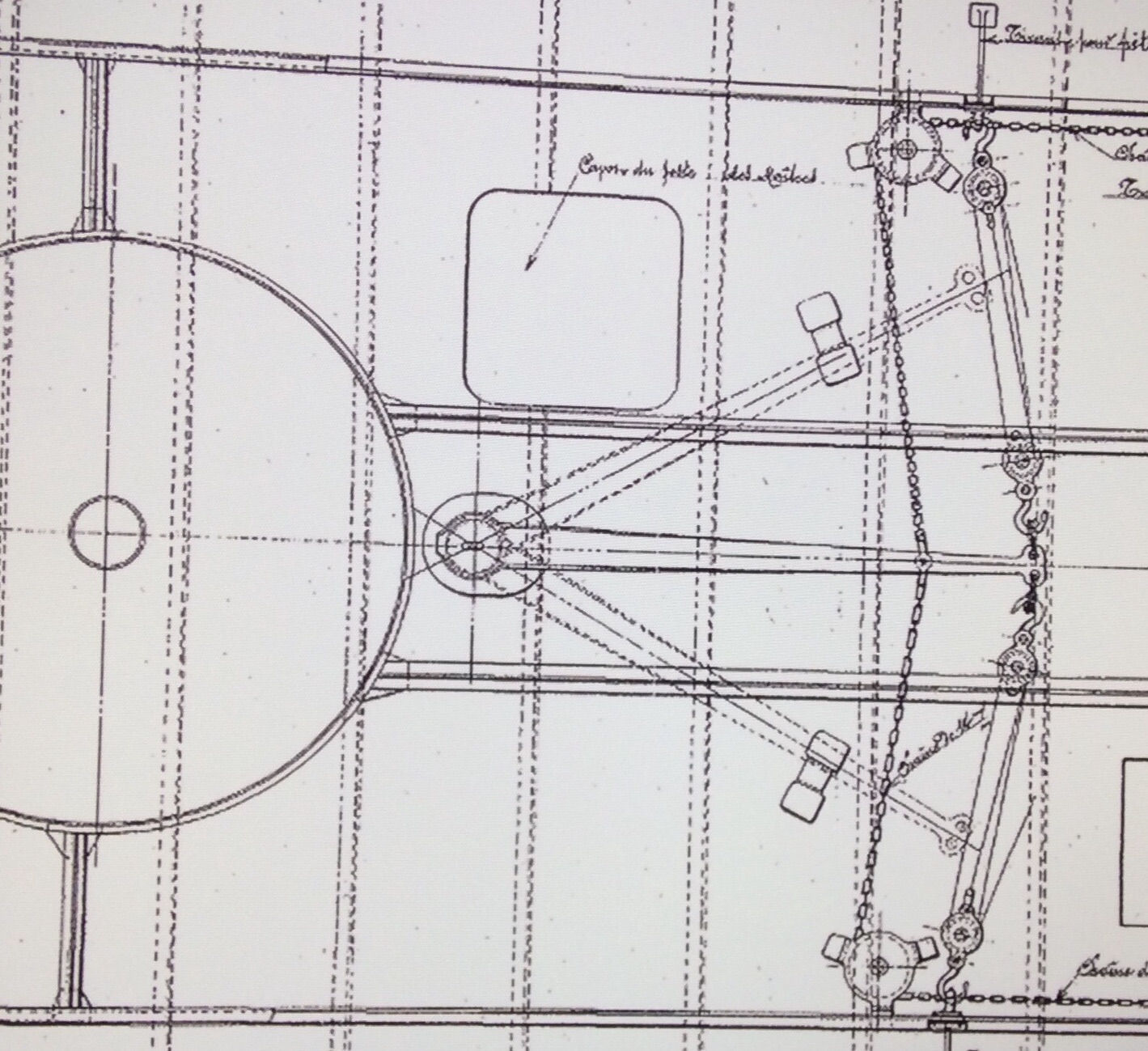

Там было 2 румпеля , короткий (нижний) для штуртроса , верхний (длинный ) для аварийной ручной перекладки.
На чертеже "француза" показано все более подробно.  ;)

https://forumupload.ru/uploads/0013/94/06/3/t905477.jpg
https://forumupload.ru/uploads/0013/94/06/3/t384608.jpg

126

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34

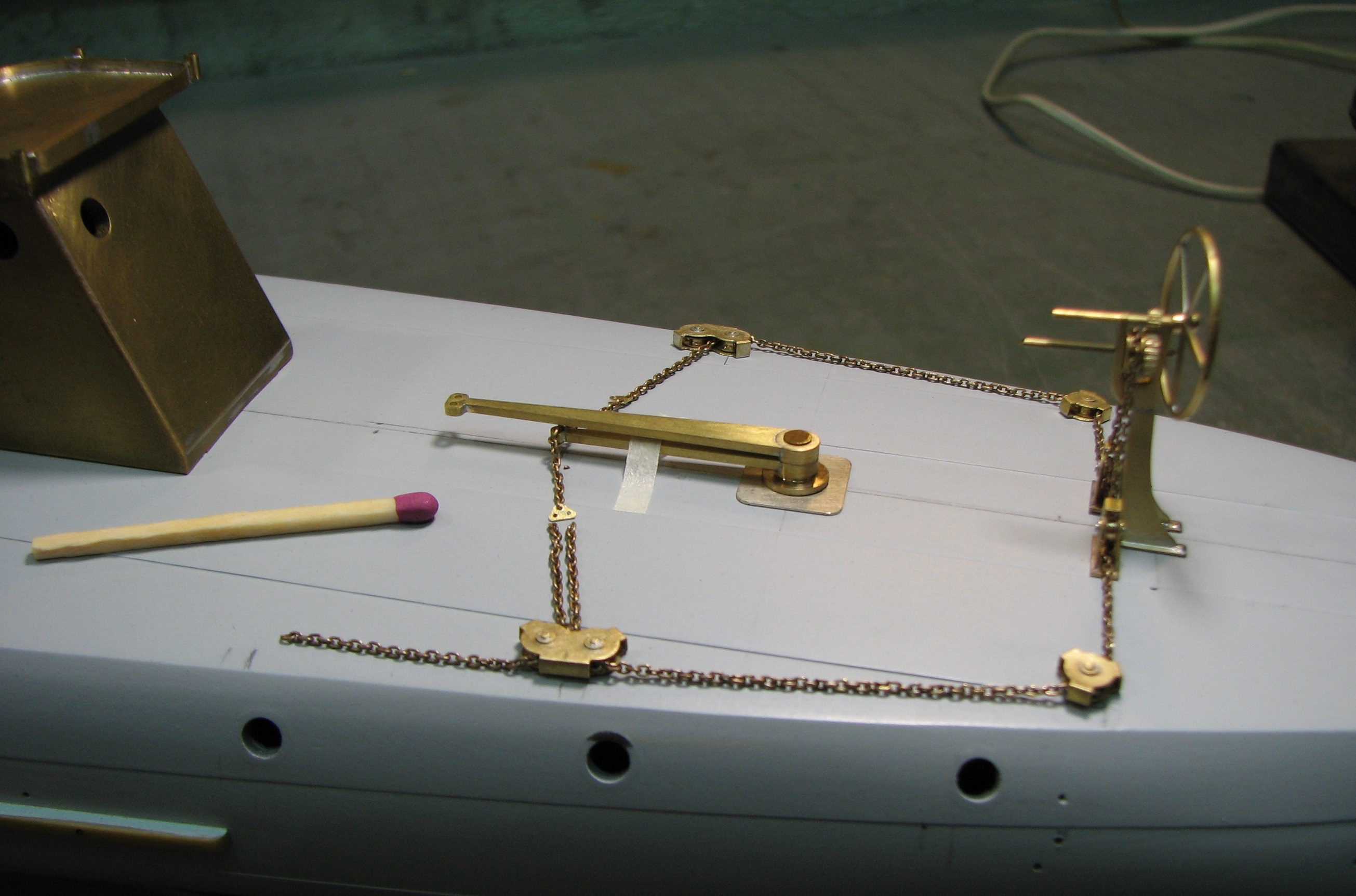

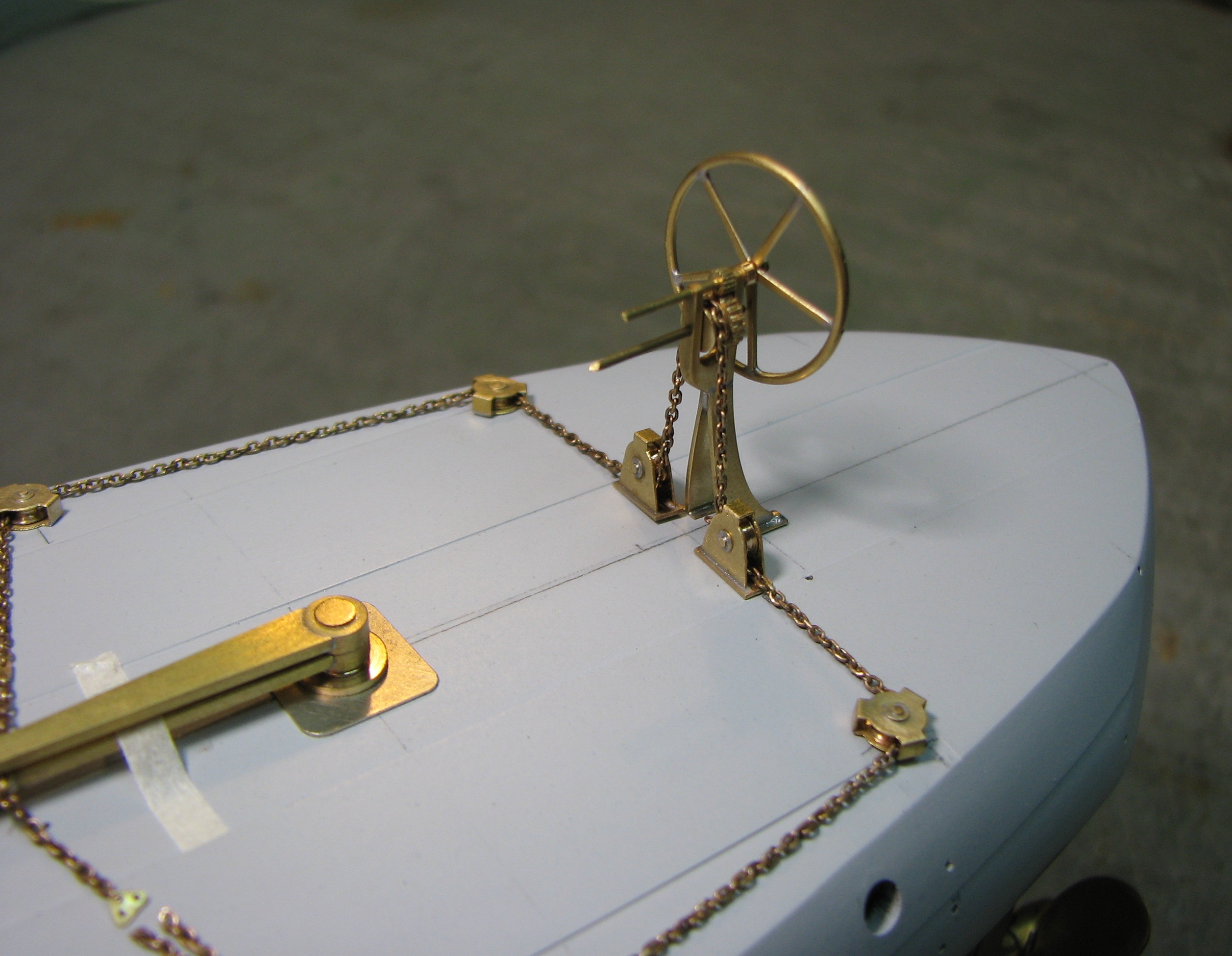

В первом приближении этот узел выглядит так (серьги на фото еще нет)....

https://forumupload.ru/uploads/0013/94/06/3/t900572.jpg  https://forumupload.ru/uploads/0013/94/06/3/t200144.jpg

127

  • Автор: Kronma
  • Администратор
  • Kronma
  • Откуда: Москва
  • Зарегистрирован: 13.12.13
  • Сообщений: 585
  • Последний визит:
    12.05.24 19:15:06
villi написал(а):

Вот его то у меня как раз  и НЕ было !
СПАСИБО за качественный скан!!!

Не за что! Обращайся.
Может, у тебя ещё чего-то нет из этого выпуска? 8-)

villi написал(а):

Там было 2 румпеля

Фигасе... Необычное решение.  8-)

villi написал(а):

В первом приближении этот узел выглядит так

Обрати внимание, что на поздних фото видно, что на румпель идёт только один штуртрос (который носовой).
Кормовой, идущий к штурвалу, отсутствует.

128

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34
Kronma написал(а):

Может, у тебя ещё чего-то нет из этого выпуска?

  Если что - я тебе на почту черкну...   :flirt:

Kronma написал(а):

Обрати внимание, что на поздних фото видно, что на румпель идёт только один штуртрос (который носовой).
Кормовой, идущий к штурвалу, отсутствует.

  Это когда их в тральцы переделали ...  :yep:

129

  • Автор: Maksim_Pr
  • Участник
  • Maksim_Pr
  • Зарегистрирован: 24.02.23
  • Сообщений: 195
  • Последний визит:
    Вчера 22:24:57

А вот кто знает, какого цвета был линолеум на палубе у "Циклонов"?

130

  • Автор: IBeRUS
  • Участник
  • IBeRUS
  • Откуда: Новороссийск
  • Зарегистрирован: 14.11.15
  • Сообщений: 521
  • Последний визит:
    Вчера 23:52:07

Макс, знаю что у немцев было 3 стандартных цвета: серый, светло-коричневый и коричневый. Наверное у французов тоже были такие цвета. Это связано с технологиями того времени.

131

  • Автор: Алексей Логинов
  • Администратор
  • Алексей Логинов
  • Зарегистрирован: 29.11.13
  • Сообщений: 1362
  • Последний визит:
    Вчера 23:58:22
Maksim_Pr написал(а):

А вот кто знает, какого цвета был линолеум на палубе у "Циклонов"?

А на фотографиях затонувших Циклонов этого случайно не видно? Или к тому времени линолеума на них уже не было?

132

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34
Maksim_Pr написал(а):

А вот кто знает, какого цвета был линолеум на палубе у "Циклонов"?

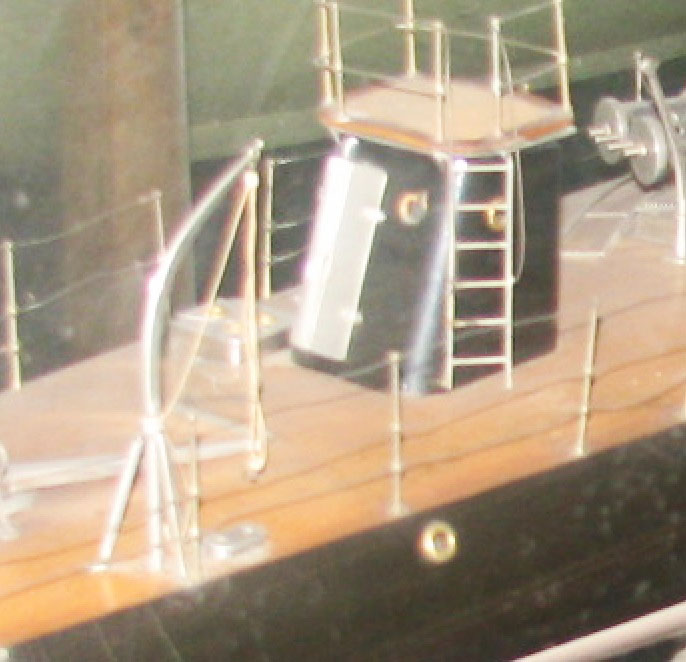

   Палуба на исторической модели из подвалов Луб  ЦВММ...  :hobo:

https://forumupload.ru/uploads/0013/94/06/3/t872945.jpg

133

  • Автор: Maksim_Pr
  • Участник
  • Maksim_Pr
  • Зарегистрирован: 24.02.23
  • Сообщений: 195
  • Последний визит:
    Вчера 22:24:57

Увы, я не видел модели "Циклона" ни у финнов ни в ЦВММ. А сейчас они недоступны..
Шихау-2 из ЦВММ:
https://sun9-37.userapi.com/impg/zERNV_64DbPT1G44MiNt8QQckAxjX0Ng3E3N1A/04WNVNri-7I.jpg?size=2560x1714&quality=96&sign=a5544e81b9908730c228b0dce28b05de&type=album
и Сокол у финнов:
https://sun9-71.userapi.com/impg/OP3ESGkRILTYKgUy8epROAkgzQVLfqpGLJePng/rEqpz1POxWs.jpg?size=2560x1714&quality=96&sign=7f3ba0ff36b7af8fb14fe92fc49699bc&type=album
Еще есть "Доброволец" в ЦВММ, там светлокоричневое ЕМНИП.

Алексей Логинов написал(а):

А на фотографиях затонувших Циклонов этого случайно не видно? Или к тому времени линолеума на них уже не было?

Вообще я очень этим интересовался, но пока выйти на этих людей не удалось. Я нашел людей, которые искали остатки "Барсов", но СВО похоронило эти планы тк они все в терводах лежат. Хоть сам ныряй и колупай.

134

  • Автор: Maksim_Pr
  • Участник
  • Maksim_Pr
  • Зарегистрирован: 24.02.23
  • Сообщений: 195
  • Последний визит:
    Вчера 22:24:57

Циклон у финнов в музее, снимал я на телефон более 10 лет назад, так что сорян. К тому моменту у зеркалки кончилась батарейка. Что есть:
https://sun9-77.userapi.com/impg/8jmtrjr6RsxMQ8rveZ1ajAj8kq7KT4RefVBKtw/ashGn6meuDE.jpg?size=2560x1439&quality=96&sign=ce0fd69fca1f8fcaf63f214862a1f6b4&type=album
https://sun9-1.userapi.com/impg/TG_oiZ87cPtrJpYSDOQs9TyRuQhrxopBTn7Viw/SbPxEHKS_WE.jpg?size=2560x1439&quality=96&sign=c79c918b5dd6bb0ccb0737541ca39d10&type=album
https://sun9-41.userapi.com/impg/QtjlNrLjHycncYPDCfFjeiK7JHYNVb-VQNcMFw/so3EHdnTQ_g.jpg?size=2560x1439&quality=96&sign=72c04976356d51446c580b98867b5481&type=album
https://sun9-36.userapi.com/impg/oO2IVMhxkhrTKBNFc9HpJm_EgrApi3HZ0PXFVQ/80RFtu36CEg.jpg?size=2560x1439&quality=96&sign=d662347bb432c49d483aac8898966267&type=album
https://sun9-22.userapi.com/impg/d6t8N9ILuu1gigpPSxbpB1wiHi-OmYp6G8XTbQ/hzP0HkXFU1I.jpg?size=2560x1439&quality=96&sign=0229992f7dc5855936d420861a9cb6e4&type=album

Страница:   1 2 3

Вы здесь » Форум Судомодельный клуб » Общие вопросы » Миноносец типа "Циклон" (Невский завод) М 1:45.

Рейтинг форумов | Создать форум бесплатно
