Миноносец типа "Циклон" (Невский завод) М 1:45.

Страница: 1 2 3

Сообщений 1 страница 50 из 134

1

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34

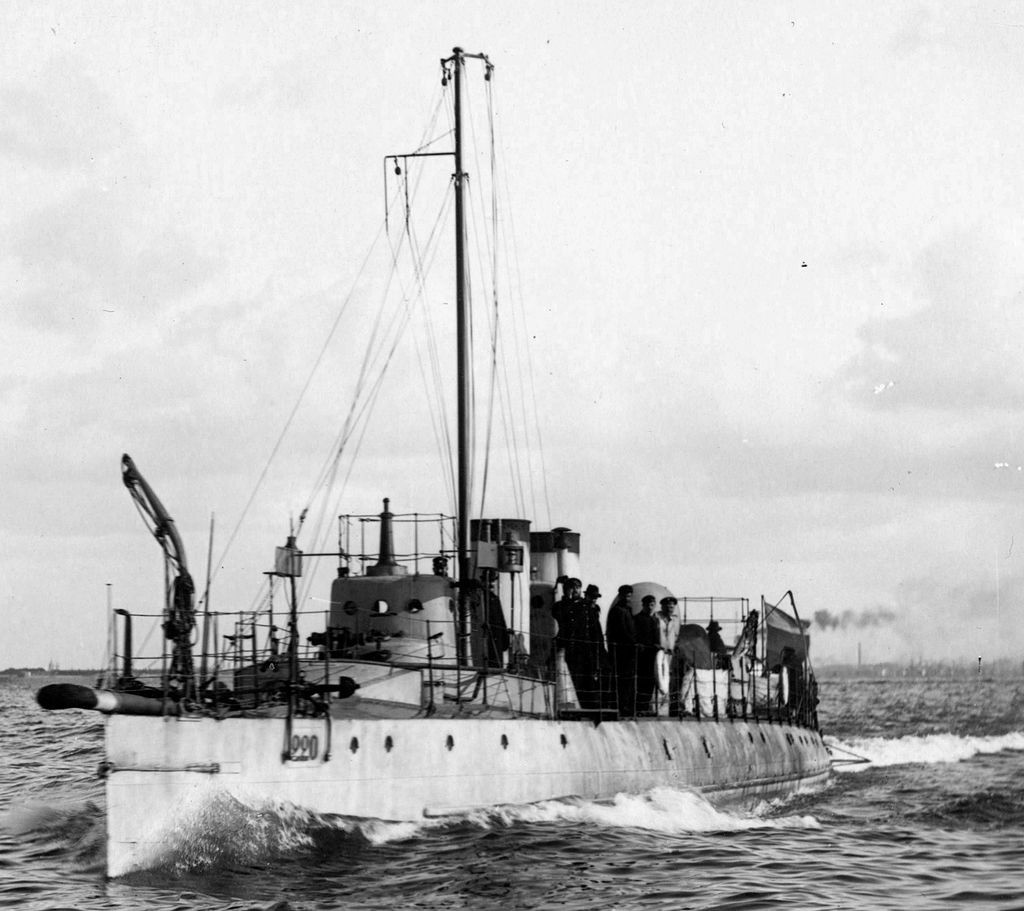

https://forumupload.ru/uploads/0013/94/06/3/t98423.jpg

2

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34

Пока  человек жив-здоров его неизбежно тянет к прекрасному. :)
А что может быть прекраснее модели корабля , построенной  в стиле " демонстрационных заводских моделей"  XIX-XX веков !?  :question:
Правильно - только следующая модель построенная в том  же стиле!

3

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34

Фотографий на эти кораблики не то чтобы кот наплакал , а даже и мышь не начихала.   :(

Но ,как бы компенсируя эту беду,  Господь сохранил  в Архиве  комплект чертежей по коим можно соорудить модельку близкую 1:1.  :cool:

А посему - "помолясь усердно Богу он отправился в дорогу... " (с)  ....   ну  , то есть начнем....

4

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34

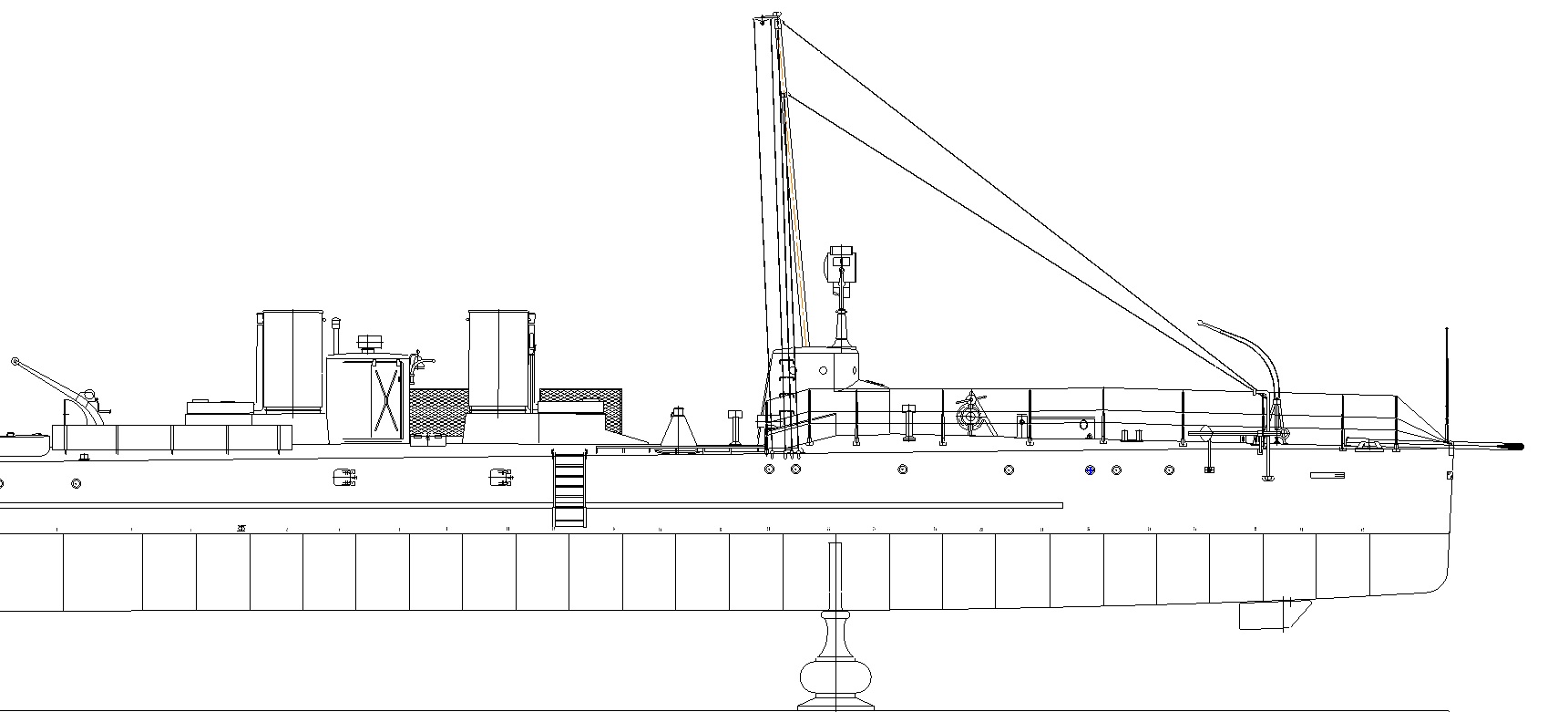

Рабочий сборочный чертеж,  традиционно, черчу свой на основе архивных материалов.
Это позволяет компенсировать "бумажные" погрешности  и глубже проникнуть в "глубину всех глубин"....  :disappointed:

https://forumupload.ru/uploads/0013/94/06/3/t63211.jpg

5

  • Автор: buharev
  • Участник
  • Зарегистрирован: 23.01.16
  • Сообщений: 468
  • Последний визит:
    18.05.24 21:24:21

Валер, а масштаб такой почему?

6

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34
buharev написал(а):

Валер, а масштаб такой почему?

Мне захотелось  модель "метровочку" , а здесь длина оригинала в аккурат - 45 м.  8-)

7

  • Автор: IBeRUS
  • Участник
  • IBeRUS
  • Откуда: Новороссийск
  • Зарегистрирован: 14.11.15
  • Сообщений: 521
  • Последний визит:
    Вчера 23:52:07

Валера, хорошая задумка и модель интересная! По "циклонам" действительно немного чего есть (помнится, Володя Темников такой строил). С почином! Нужно порыться в закромах, может что-то и завалялось по этим корабликам... Кстати, "Сестрорецк" и "перновки" в своей конструкции и оснащении имели много общего с "циклонами".

8

  • Автор: IBeRUS
  • Участник
  • IBeRUS
  • Откуда: Новороссийск
  • Зарегистрирован: 14.11.15
  • Сообщений: 521
  • Последний визит:
    Вчера 23:52:07

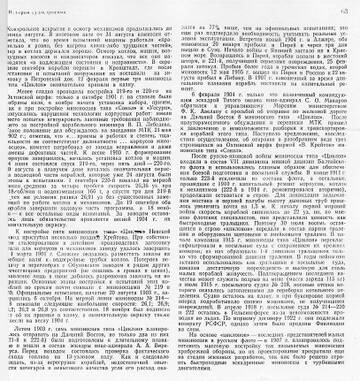

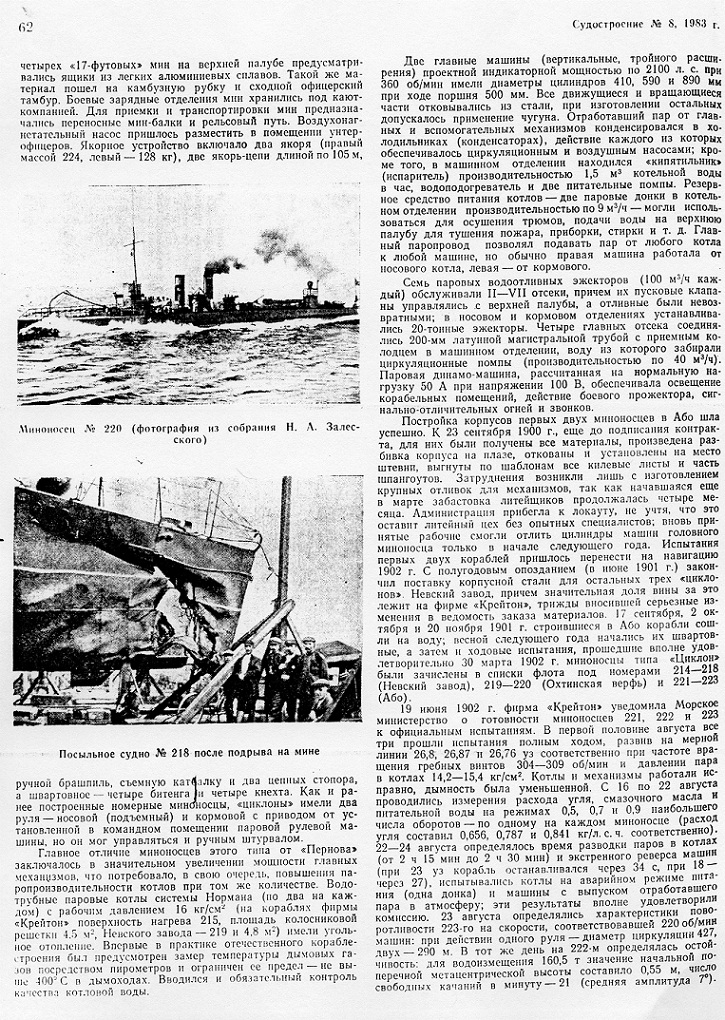

Вот нашёл немного:https://forumupload.ru/uploads/0013/94/06/13/t233974.jpg
https://forumupload.ru/uploads/0013/94/06/13/t699063.jpg
https://forumupload.ru/uploads/0013/94/06/13/t134074.jpg
https://forumupload.ru/uploads/0013/94/06/13/t457147.jpg

Отредактировано IBeRUS (04.03.23 23:53:27)

9

  • Автор: IBeRUS
  • Участник
  • IBeRUS
  • Откуда: Новороссийск
  • Зарегистрирован: 14.11.15
  • Сообщений: 521
  • Последний визит:
    Вчера 23:52:07

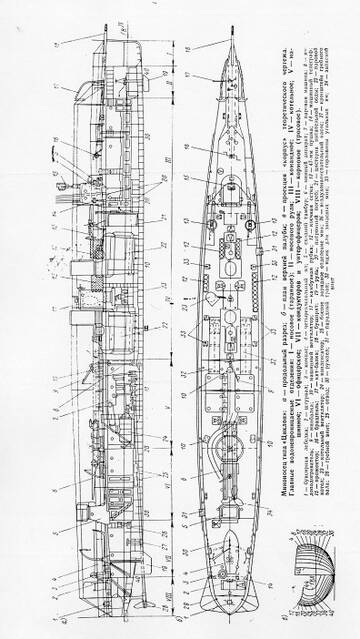

чертёжик не влез!https://forumupload.ru/uploads/0013/94/06/13/t603962.jpg

10

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34
IBeRUS написал(а):

С почином!

Спасибо, Игорь!  :flag:

IBeRUS написал(а):

По "циклонам" действительно немного чего есть

  В ЦВММ есть модель приличных размеров , наверное под 2 метра длиной ,  масштаб примерно 25-й , но стоит ли она сейчас на всеобщее обозрение  - не знаю.  :no:

IBeRUS написал(а):

Вот нашёл немного:

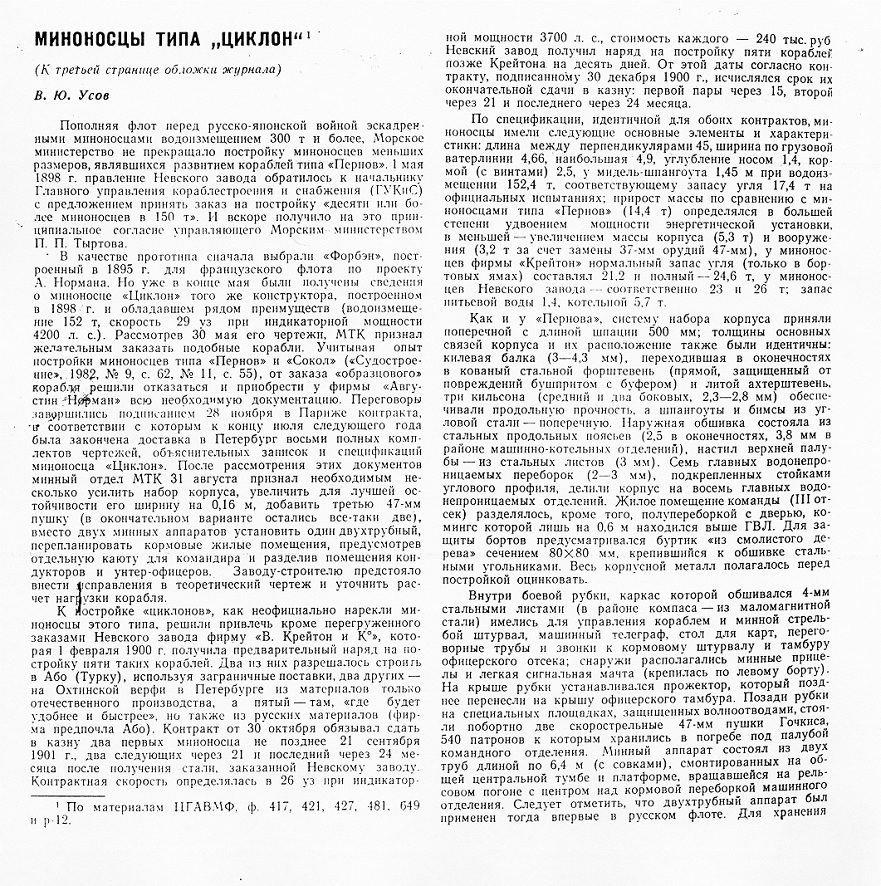

  Эта статья Усова полностью , с доработками , вошла в книгу Афонина . Книжка весьма полезная и по тексту и по чертежному наполнению!  ;)

https://forumupload.ru/uploads/0013/94/06/3/t902848.jpg

11

  • Автор: Алексей Логинов
  • Администратор
  • Алексей Логинов
  • Зарегистрирован: 29.11.13
  • Сообщений: 1362
  • Последний визит:
    Вчера 23:58:22
villi написал(а):

Рабочий сборочный чертеж,  традиционно, черчу свой на основе архивных материалов.
Это позволяет компенсировать "бумажные" погрешности  и глубже проникнуть в "глубину всех глубин"....

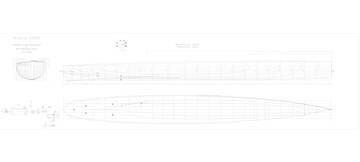

Я оказывается тоже такой чертил в 15-м году. Легким касанием руки.

https://forumupload.ru/uploads/0013/94/06/2/t726456.jpg

12

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34
Алексей Логинов написал(а):

Я оказывается тоже такой чертил в 15-м году. Легким касанием руки.

  Это прекрасно!!!  :cool:  :flag:

13

  • Автор: IBeRUS
  • Участник
  • IBeRUS
  • Откуда: Новороссийск
  • Зарегистрирован: 14.11.15
  • Сообщений: 521
  • Последний визит:
    Вчера 23:52:07
villi написал(а):

Эта статья Усова полностью , с доработками , вошла в книгу Афонина . Книжка весьма полезная и по тексту и по чертежному наполнению!

Интересно как же я такую пропустил?  o.O  Валера, в электрическом виде у тебя есть она?

14

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34
IBeRUS написал(а):

Валера, в электрическом виде у тебя есть она?

  Игорь, у меня только текстовая часть .
Если тебе  нужны чертежи из книжки то надо искать еще у кого-то.

15

  • Автор: IBeRUS
  • Участник
  • IBeRUS
  • Откуда: Новороссийск
  • Зарегистрирован: 14.11.15
  • Сообщений: 521
  • Последний визит:
    Вчера 23:52:07

Понял, поищу!

16

  • Автор: Maksim_Pr
  • Участник
  • Maksim_Pr
  • Зарегистрирован: 24.02.23
  • Сообщений: 195
  • Последний визит:
    Вчера 22:24:57

Можно я поворчу?
По циклонам инфы море. Начнем, с того, что они конвоировали яхты "Штандарт" и "Полярная Звезда" и в царских альбомах, которые энтузиаст сканит немало вот таких фото(и Валере я лично прислал на емайл):
https://sun9-16.userapi.com/VpG9KJ98Vl9jOML6I-v4HjH-bCmaaffEb3S2-w/1ToEo5TagOg.jpg
Слоупоки с балансера в тысячный раз открыли для себя финнские архивы, и там циклонов и как ТЩ и обычные попадаются:
https://sun9-12.userapi.com/impg/0MjKWYHntxsHjuJzfwDuY95ZqAJCSJBjSwyirg/CTEN5nrT5E4.jpg?size=1396x1772&quality=96&sign=d844643d43c2c2a7016bef3175ce71c4&type=album
И фотосессия №218 в доке, после подрыва гуляет по инету прям давно..
https://sun9-64.userapi.com/impg/INeKNKrXrpYscdQ5AFvUempVHtRDWaMLQ6DYlQ/BYICbGBfzfs.jpg?size=2020x1377&quality=96&sign=1e686ba95babb73c37551bd6ecb25cbf&type=album

Ну и эта фотка, которая просто с бородой тоже циклон-ТЩ:
https://sun9-43.userapi.com/impg/Vnc11RSzn_IYR2mJkNnCtglAdGA44q9OIChhcw/jn9Kf_nmFpc.jpg?size=2560x1708&quality=96&sign=eeb20ec833472a76033e1e8b9e09337b&type=album

Отредактировано Maksim_Pr (05.03.23 23:51:56)

17

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34
Maksim_Pr написал(а):

Можно я поворчу?

   Это ты хорошо поворчал!  :cool:
Особенно с первой фотой , у меня от неё только фрагменты.

  Такое ворчание только приветствуется и далее!!!  8-)

18

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34

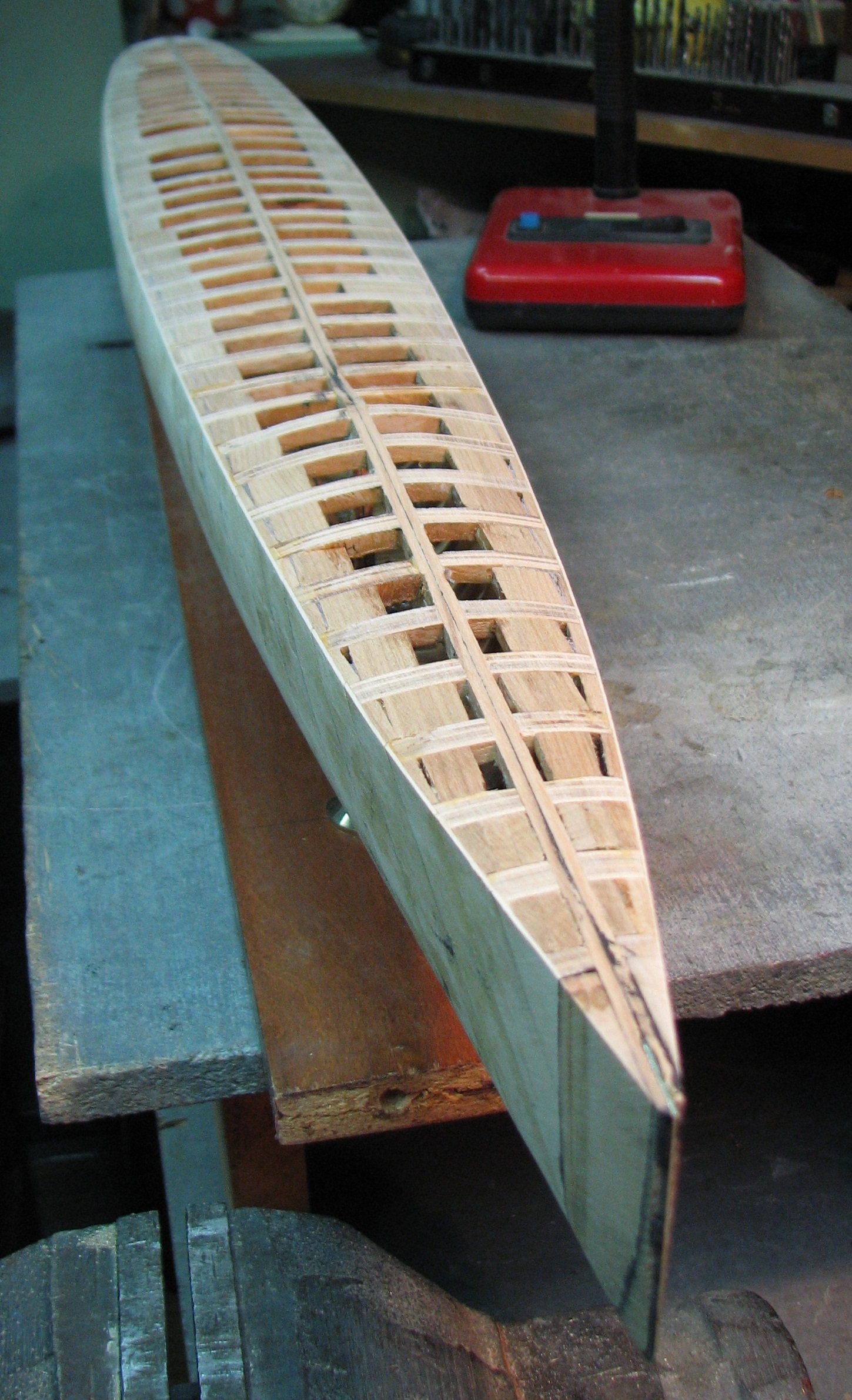

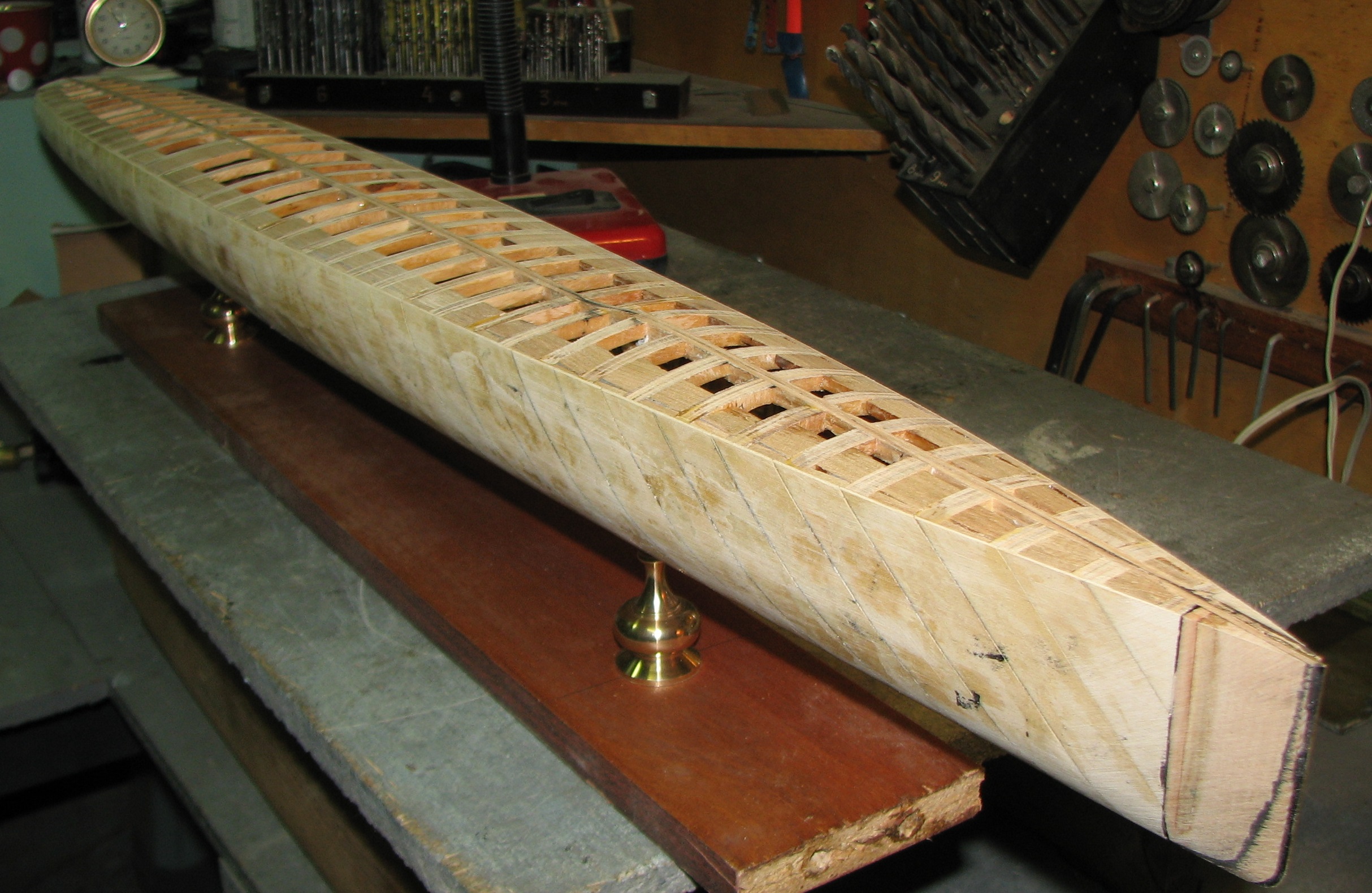

Стартовые работы по корпусу.

https://forumupload.ru/uploads/0013/94/06/3/t812125.jpg  https://forumupload.ru/uploads/0013/94/06/3/t438088.jpg

19

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34

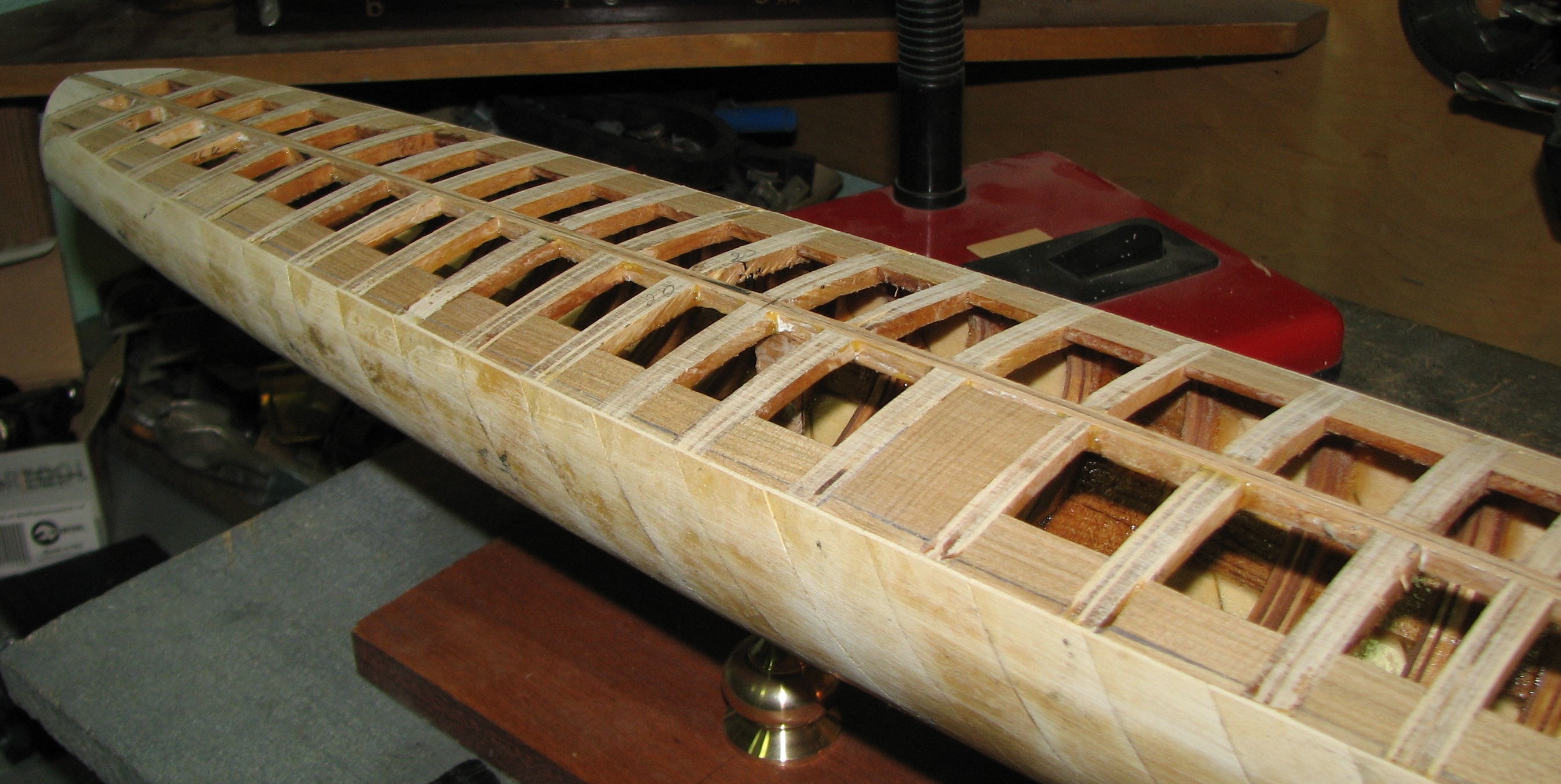

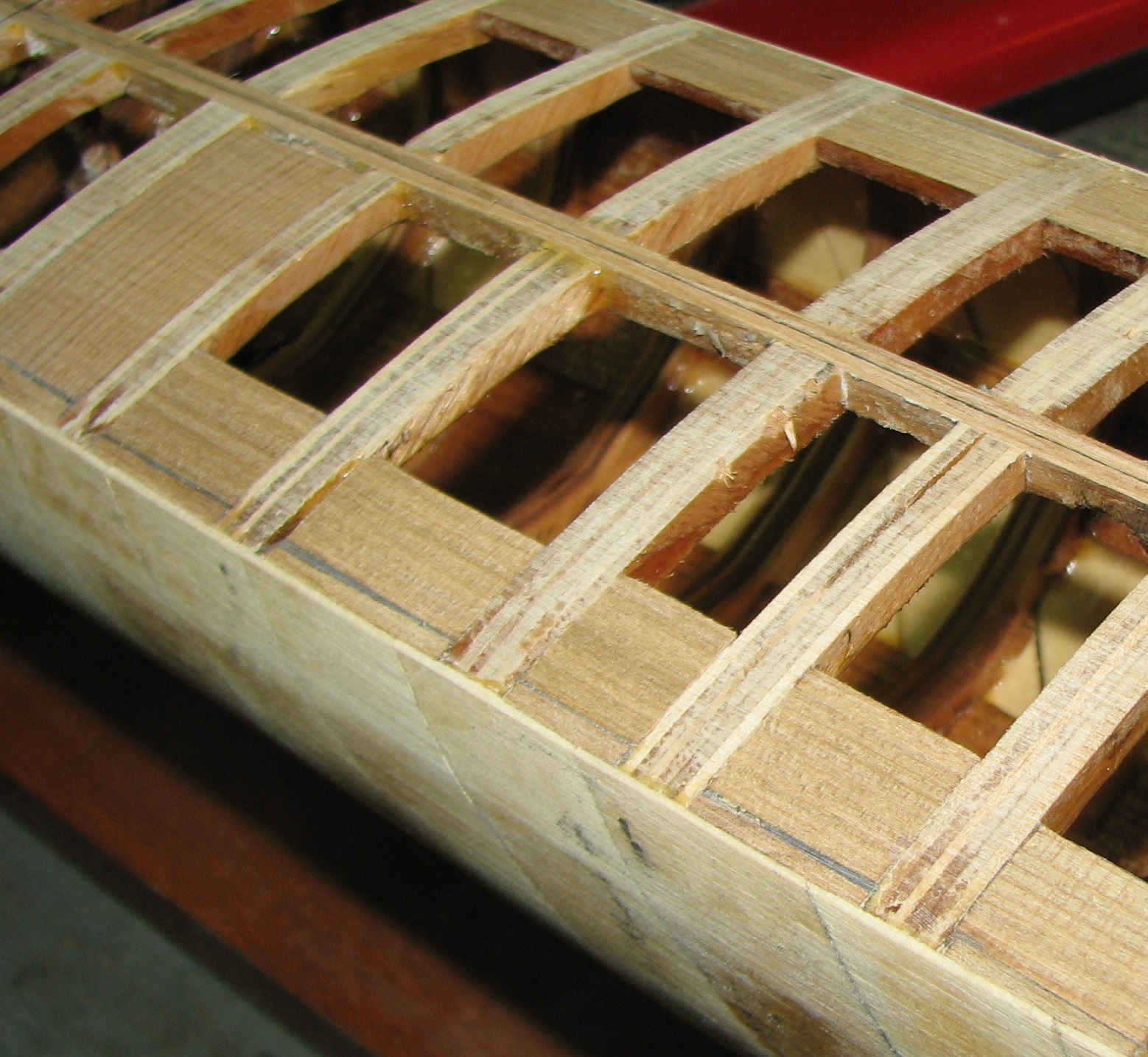

Корпус-яичко позволил применить в качестве обшивки диагональные полосы кленового шпона 0.8 мм.
При этом практическую шпацию модели пришлось уменьшить, но обработка поверхности  обшивки  (как при реечной) почти не требуется.

https://forumupload.ru/uploads/0013/94/06/3/t975117.jpg  https://forumupload.ru/uploads/0013/94/06/3/t978492.jpg

20

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34

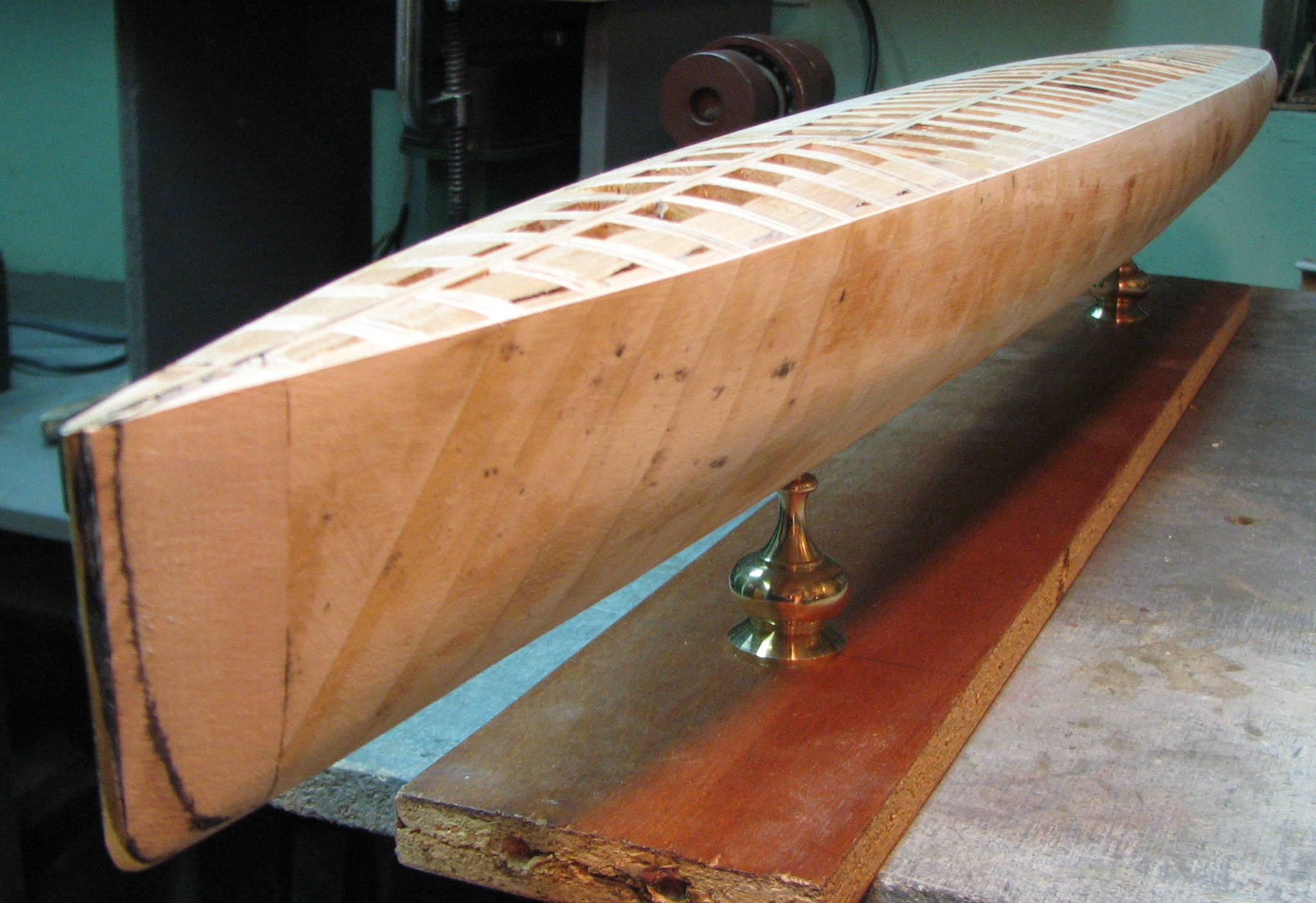

На этих корабликах нет ни одной прямой линии кроме как в ДП.  %-)

https://forumupload.ru/uploads/0013/94/06/3/t463529.jpg

21

  • Автор: IBeRUS
  • Участник
  • IBeRUS
  • Откуда: Новороссийск
  • Зарегистрирован: 14.11.15
  • Сообщений: 521
  • Последний визит:
    Вчера 23:52:07

Валера, это у тебя модель на заказ или для себя? Масштаб зрелищный, деталировки будет много...Ты модель Темникова видел?
Макс классную верхнюю фотку показал, вот что значит иметь доступ к архивам! На нашей периферии с подобными материалами очень туго.

22

  • Автор: Maksim_Pr
  • Участник
  • Maksim_Pr
  • Зарегистрирован: 24.02.23
  • Сообщений: 195
  • Последний визит:
    Вчера 22:24:57

Ворчливо. Какие архивы. Вот тут всё: https://www.flickr.com/photos/149552988 … 8076781312
Штандарт, ПЗ, да даже Бородинцы можно найти.
Ничего с архивов  или из частных коллекций я не показывал, только, то, что в открытом доступе.

Отредактировано Maksim_Pr (07.03.23 00:09:16)

23

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34
IBeRUS написал(а):

Валера, это у тебя модель на заказ или для себя?

  Пока заказчика на неё нет , а там -жизнь покажет.  :)

IBeRUS написал(а):

Ты модель Темникова видел?

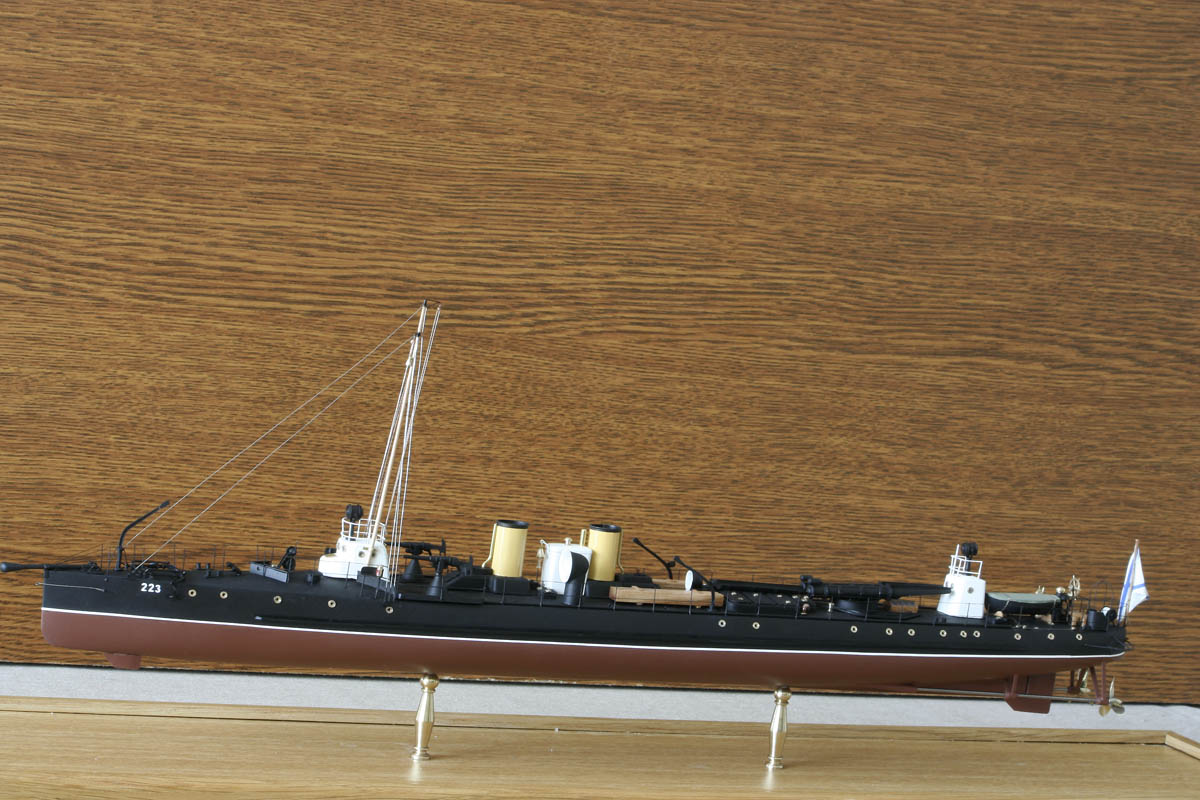

  Если ты про эту модель , Игорь , то да -  видел , но если обсуждать то только в Закрытом.  ;)

https://forumupload.ru/uploads/0013/94/06/3/t134562.jpg

24

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34
Maksim_Pr написал(а):

Штандарт, ПЗ, да даже Бородинцы можно найти.

Может я не все альбомы закачал , но пока таких супер-фоток  Циклонов я там не видел.  :no:

25

  • Автор: Maksim_Pr
  • Участник
  • Maksim_Pr
  • Зарегистрирован: 24.02.23
  • Сообщений: 195
  • Последний визит:
    Вчера 22:24:57

Надо постоянно следить - чел добавляет, удаляет, да и там несколько тысяч фото. Плюс у него группа в вк. Моё фото именно этим челом отцифровано и вылито в сеть.

Отредактировано Maksim_Pr (07.03.23 13:24:40)

26

  • Автор: IBeRUS
  • Участник
  • IBeRUS
  • Откуда: Новороссийск
  • Зарегистрирован: 14.11.15
  • Сообщений: 521
  • Последний визит:
    Вчера 23:52:07
villi написал(а):

Если ты про эту модель , Игорь , то да -  видел , но если обсуждать то только в Закрытом.

Да,про эту!

27

  • Автор: igorb
  • Участник
  • Зарегистрирован: 23.04.20
  • Сообщений: 432
  • Последний визит:
    16.05.24 20:30:20
villi написал(а):

Пока  человек жив-здоров его неизбежно тянет к прекрасному. :)
А что может быть прекраснее модели корабля , построенной  в стиле " демонстрационных заводских моделей"  XIX-XX веков !?  :question:
Правильно - только следующая модель построенная в том  же стиле!

Ни добавить, ни убавить... :cool: С закладкой нового проекта! Интерес неописуемый :glasses:

28

  • Автор: lizard333
  • Участник
  • lizard333
  • Откуда: Севастополь
  • Зарегистрирован: 08.05.22
  • Сообщений: 108
  • Последний визит:
    22.03.24 19:19:34
villi написал(а):

Пока  человек жив-здоров его неизбежно тянет к прекрасному.
А что может быть прекраснее модели корабля , построенной  в стиле " демонстрационных заводских моделей"  XIX-XX веков !?
Правильно - только следующая модель построенная в том  же стиле!

Дружище, ты не перестаёшь удивлять!
Давай больше фото, всех этапов постройки.
Ну, и с новым проектом!
Я думал ты для себя  577 Или 310 пр. Начнешь.
Ну или кого-нибудь из твоих любимых речнеков.

29

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34
lizard333 написал(а):

Дружище, ты не перестаёшь удивлять!

   Спасибо ,сам себе удивляюсь. :)
Хотя  объяснение лежит на поверхности - этот проект небольшой , насыщенный и не требует реконструкций (а она сильно изматывает).
На этот кораблик есть все  "до болта" , бери и строй ломая голову только над тем  "как сделать " минуя стадию "а как же оно было".  8-)

30

  • Автор: Azow-71
  • Участник
  • Azow-71
  • Откуда: г.Приморско-Ахтарск
  • Зарегистрирован: 19.01.16
  • Сообщений: 399
  • Последний визит:
    23.04.24 23:46:27

Как  зайдёшь на форум, так у Валеры уже новая работа !  :cool:

31

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34
Azow-71 написал(а):

Как  зайдёшь на форум, так у Валеры уже новая работа !

Знать не часто ты его посещаешь..  8-)

  Когда вернешься в строй - начнешь следующую модель? :question:

32

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34

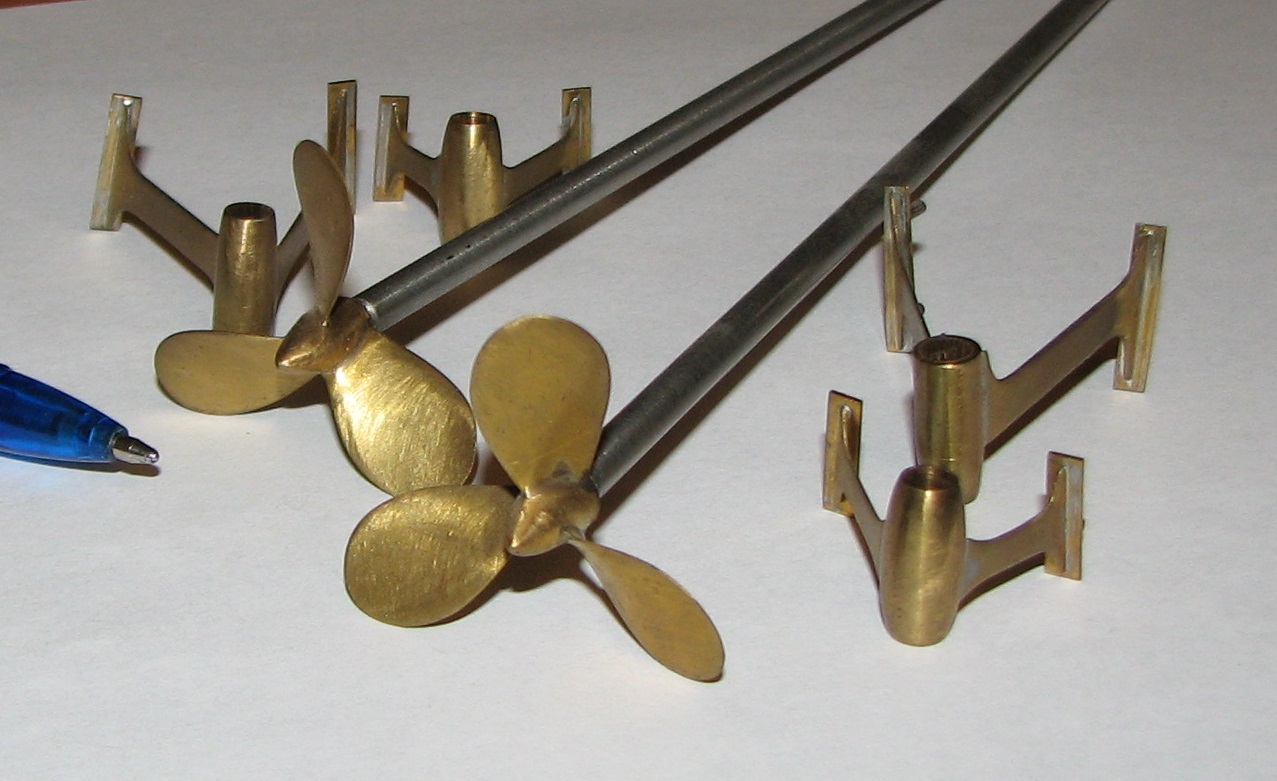

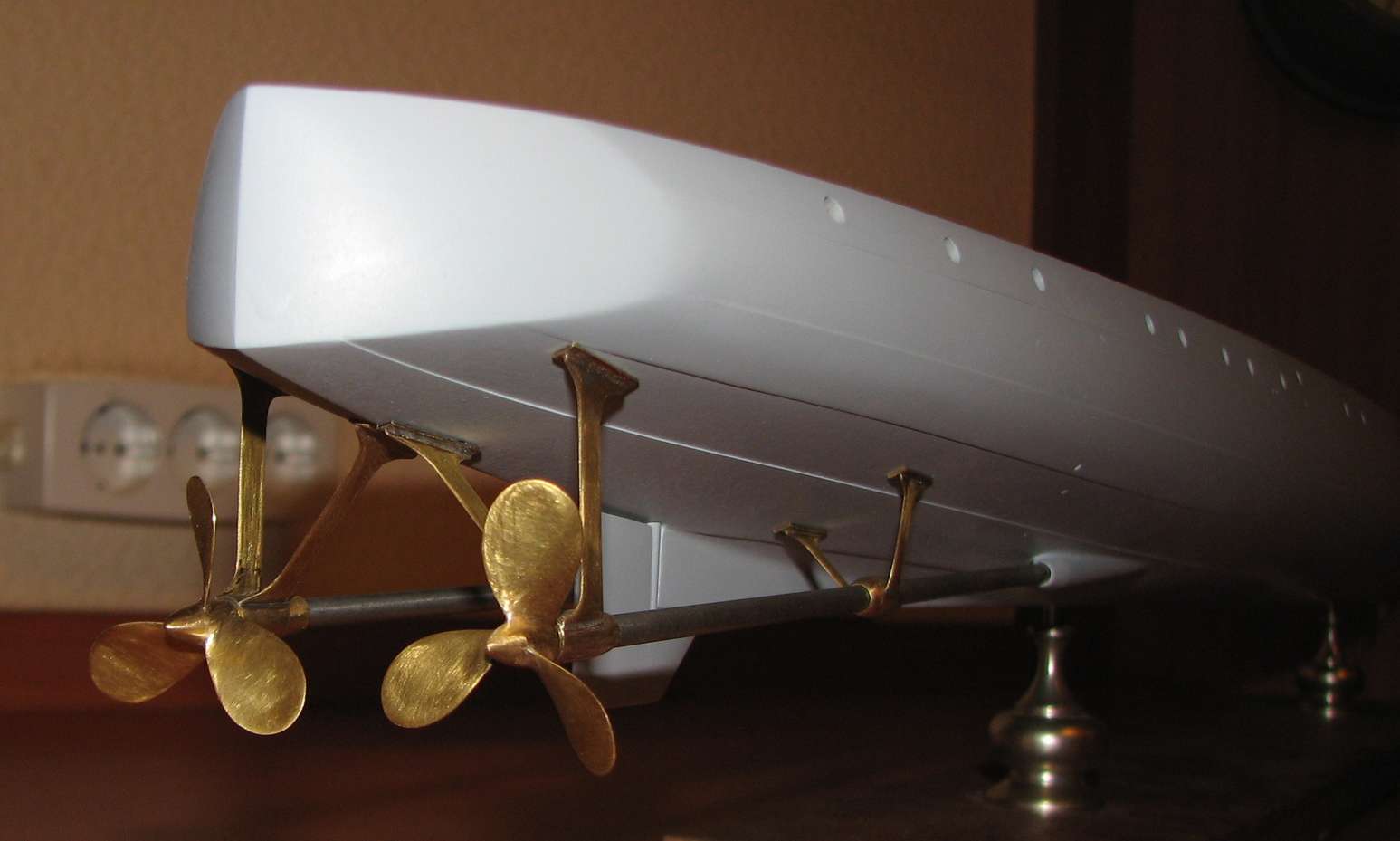

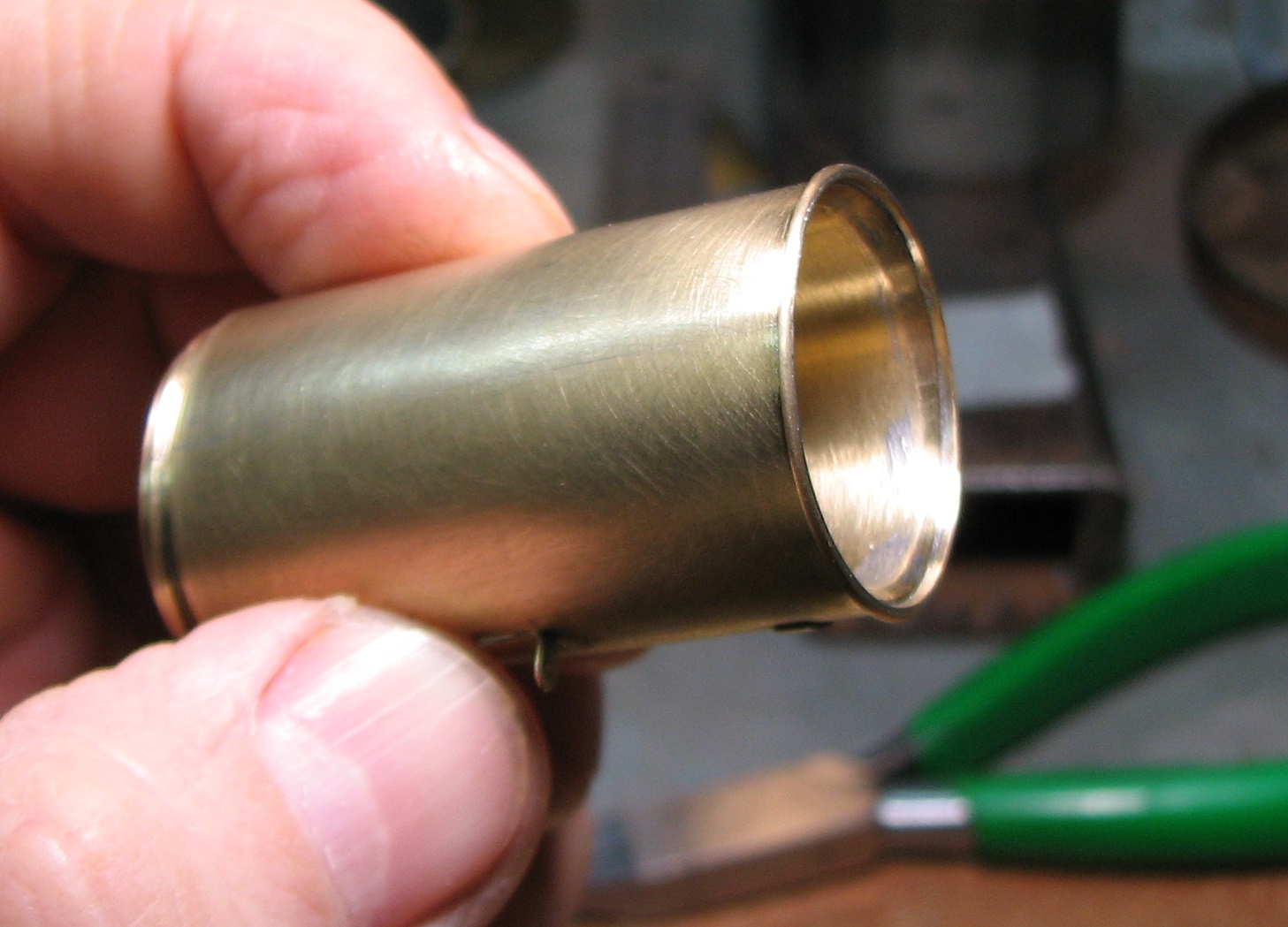

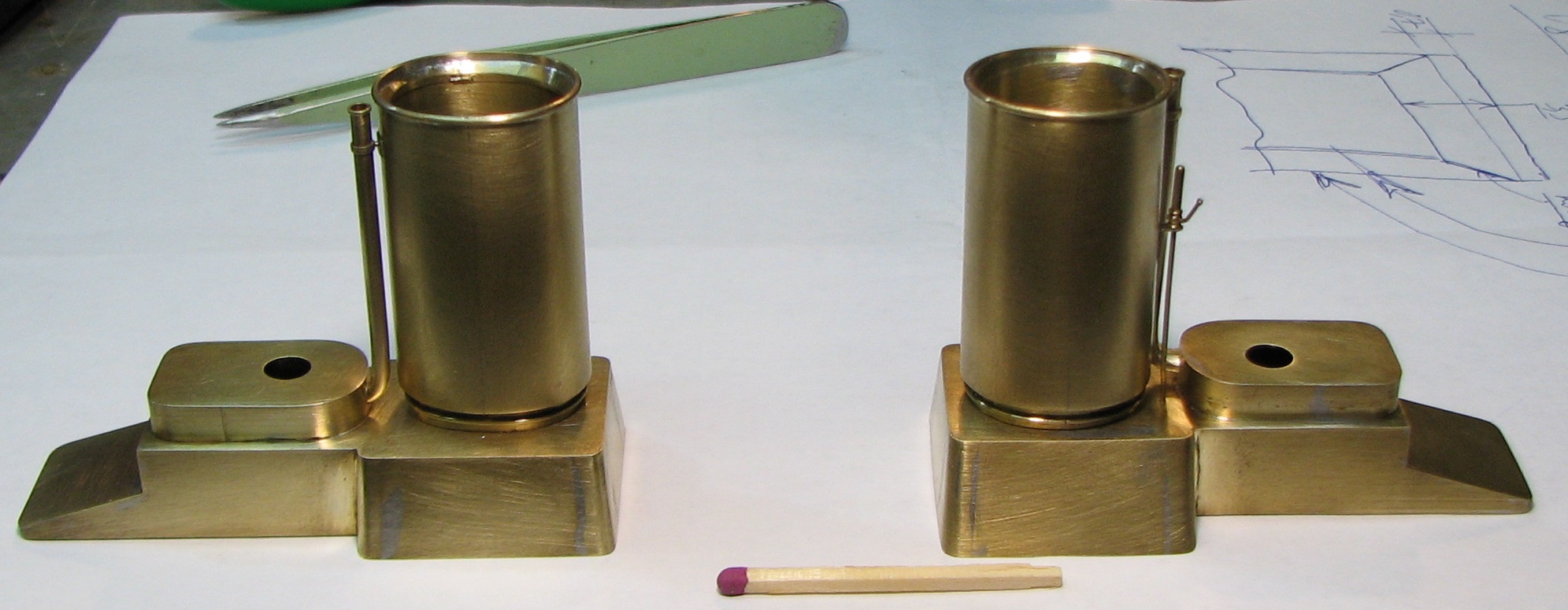

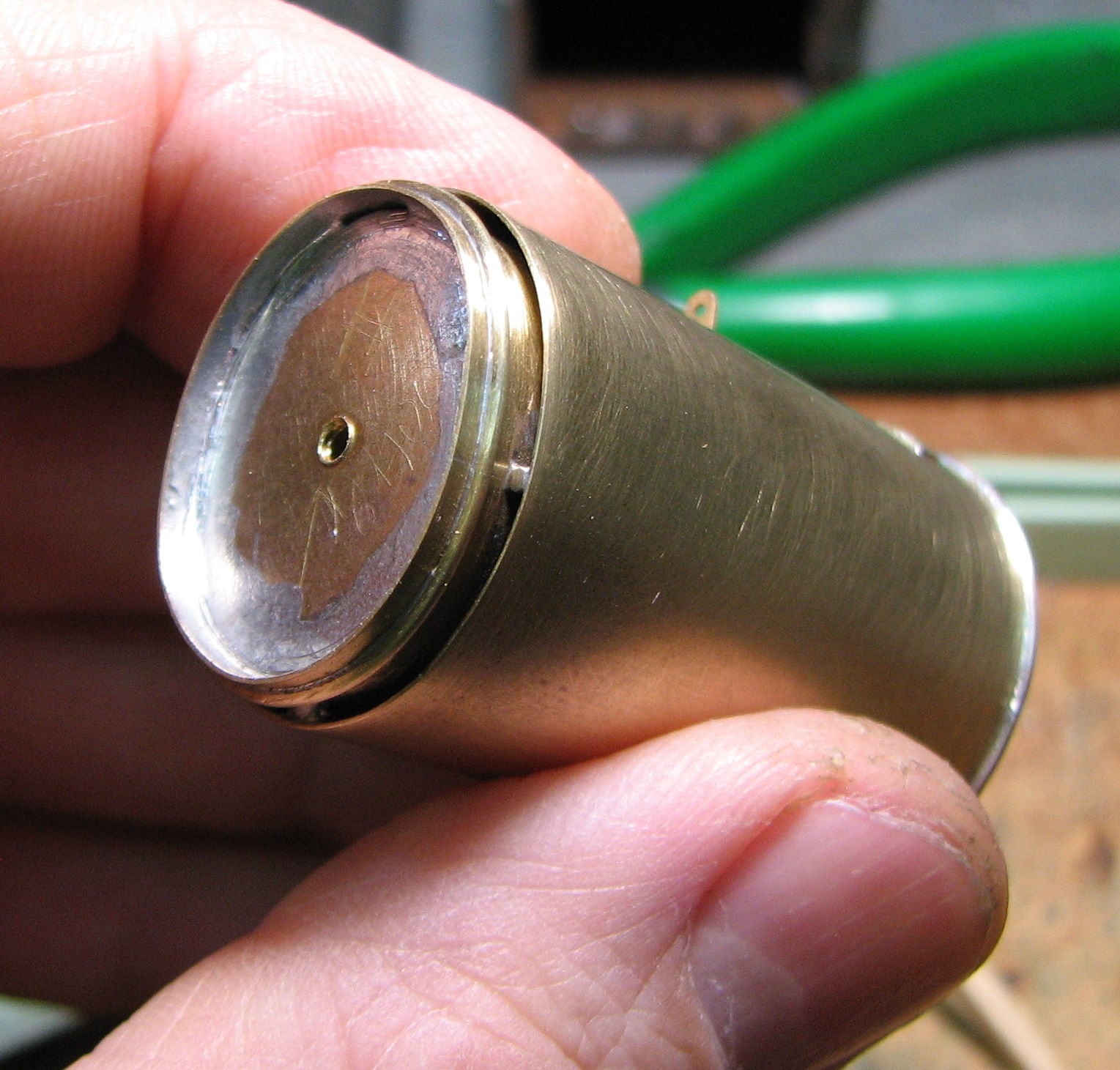

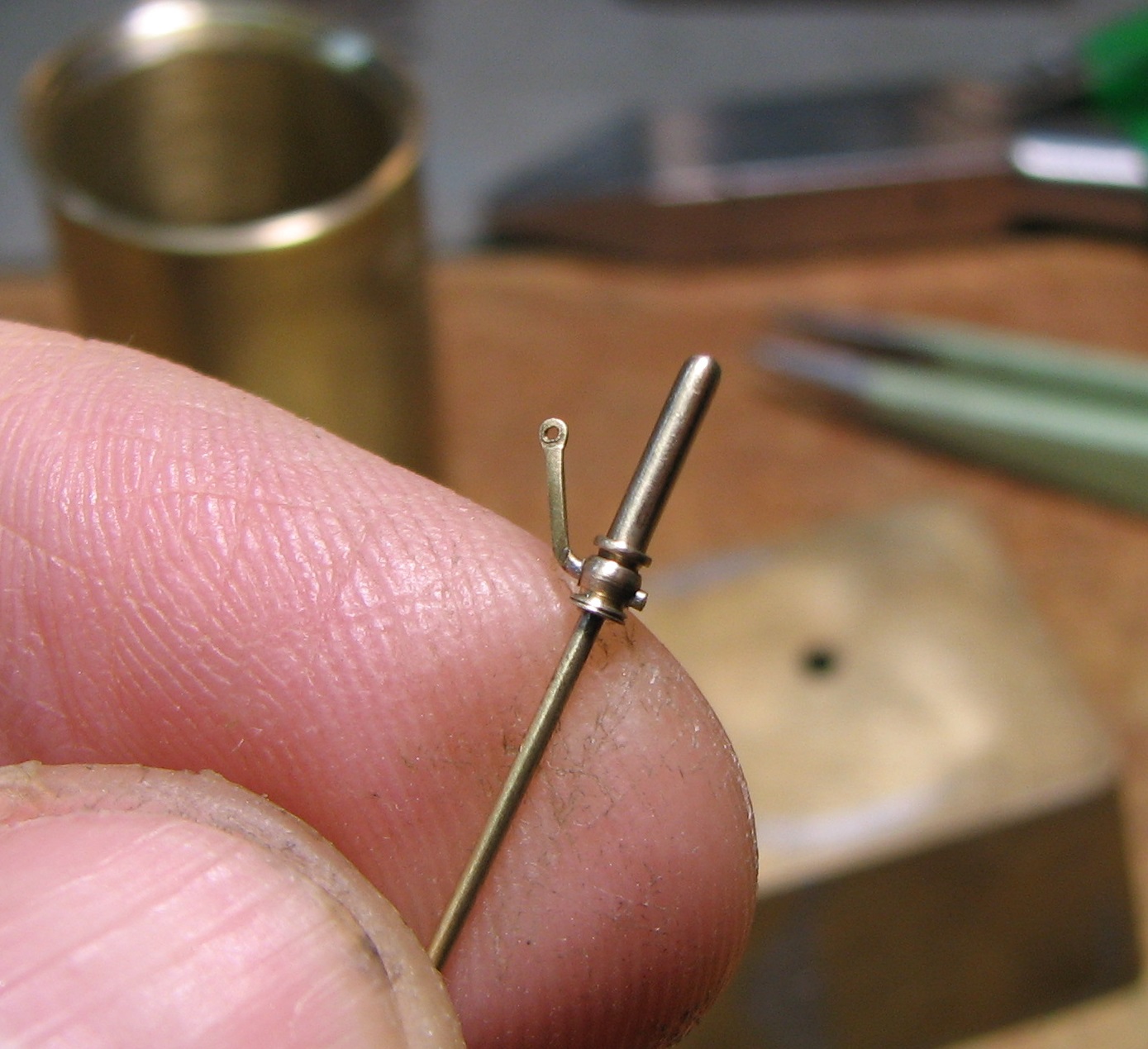

Винтики-шпунтики...

https://forumupload.ru/uploads/0013/94/06/3/t857035.jpg

33

  • Автор: igorb
  • Участник
  • Зарегистрирован: 23.04.20
  • Сообщений: 432
  • Последний визит:
    16.05.24 20:30:20

:cool: И винтики и шпунтики...

34

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34

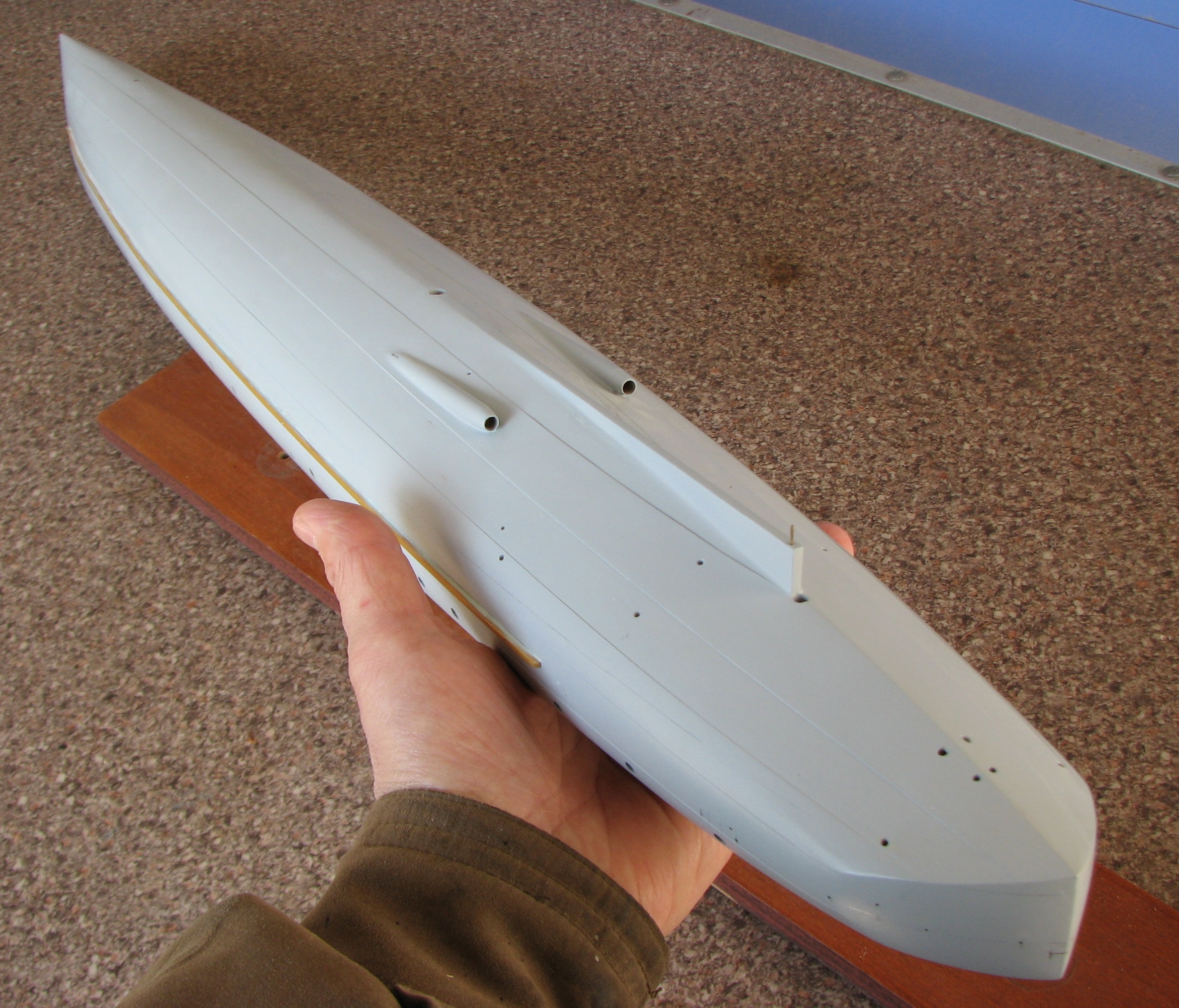

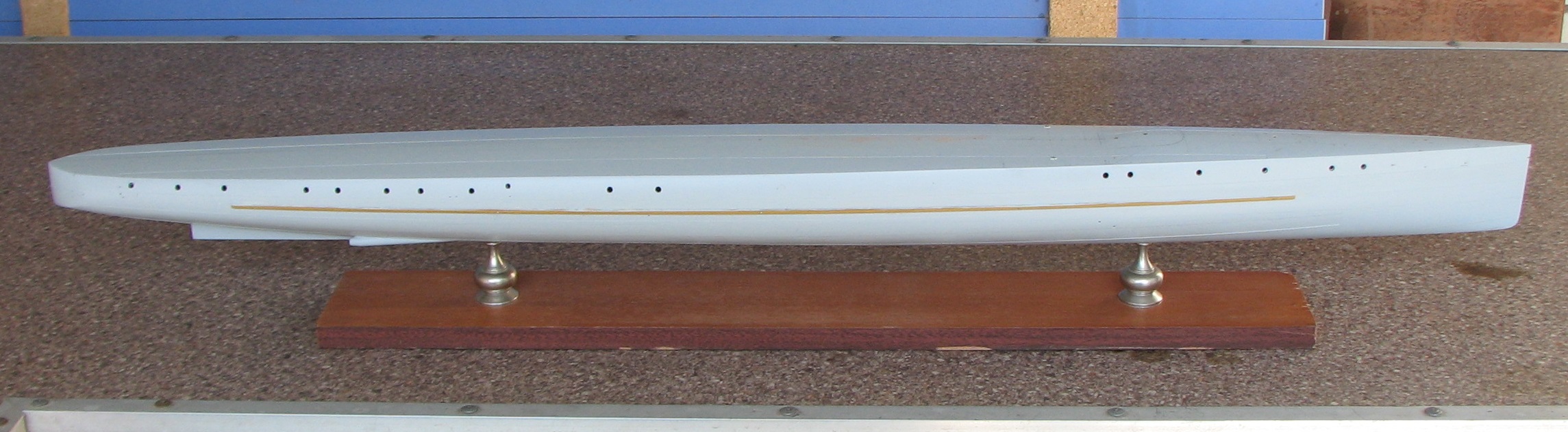

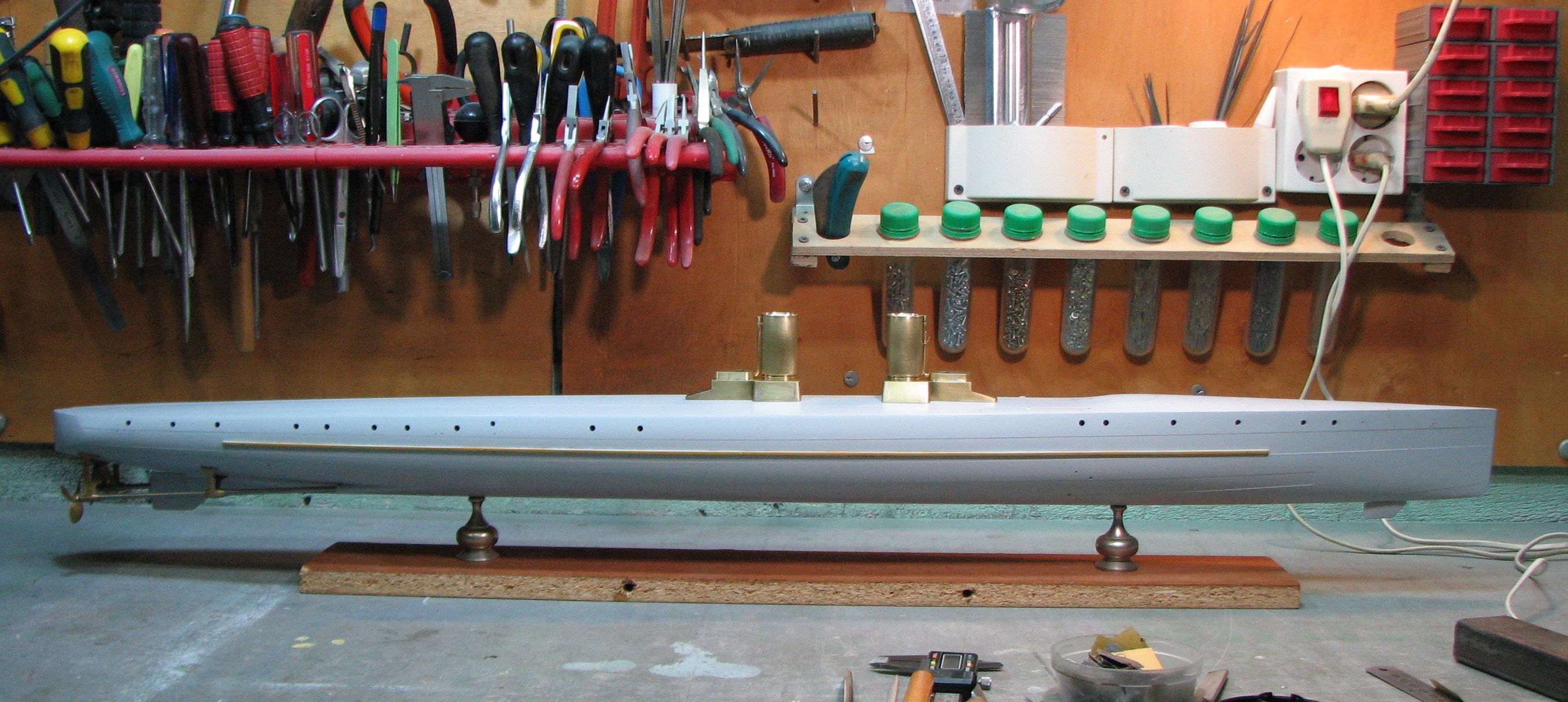

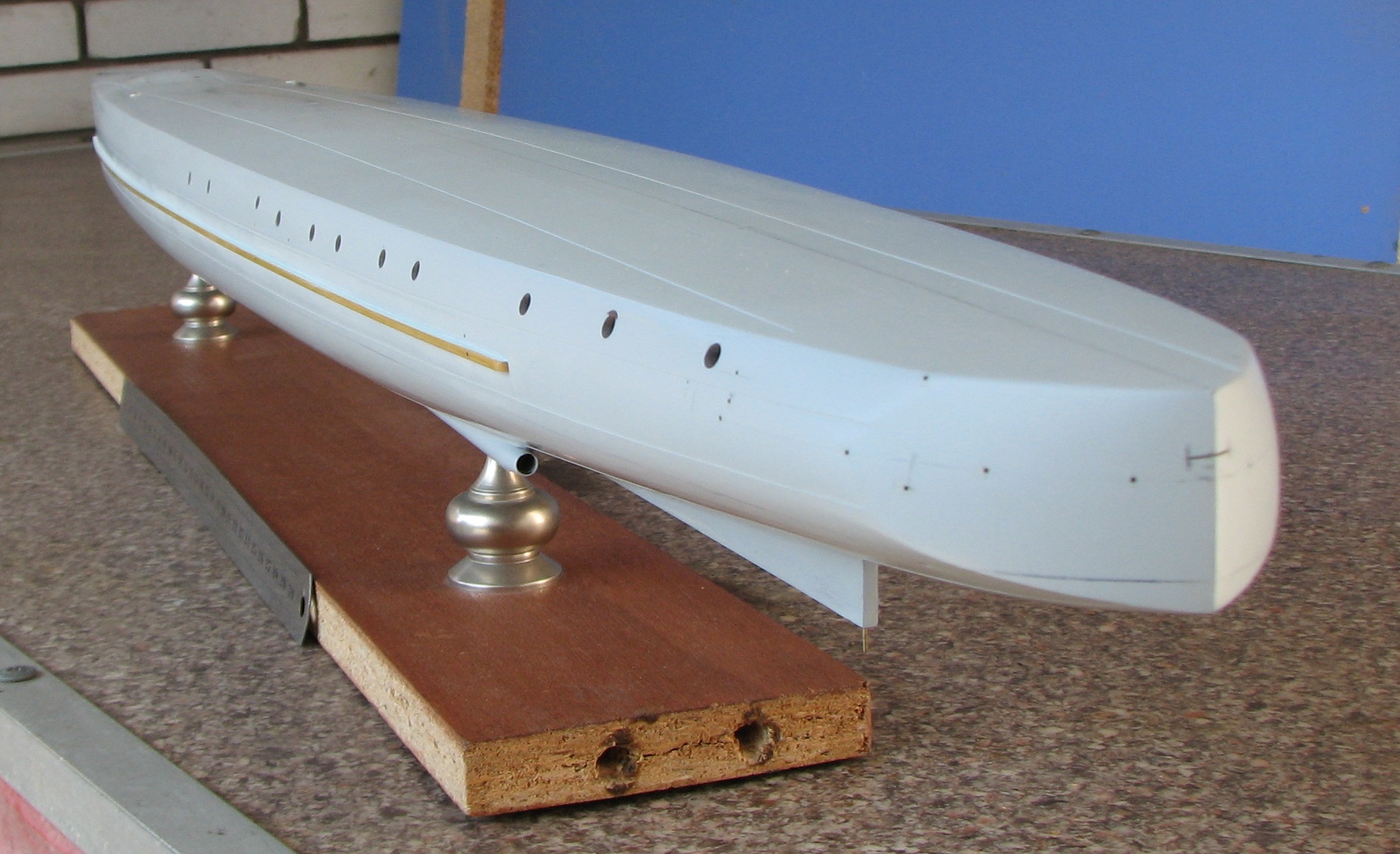

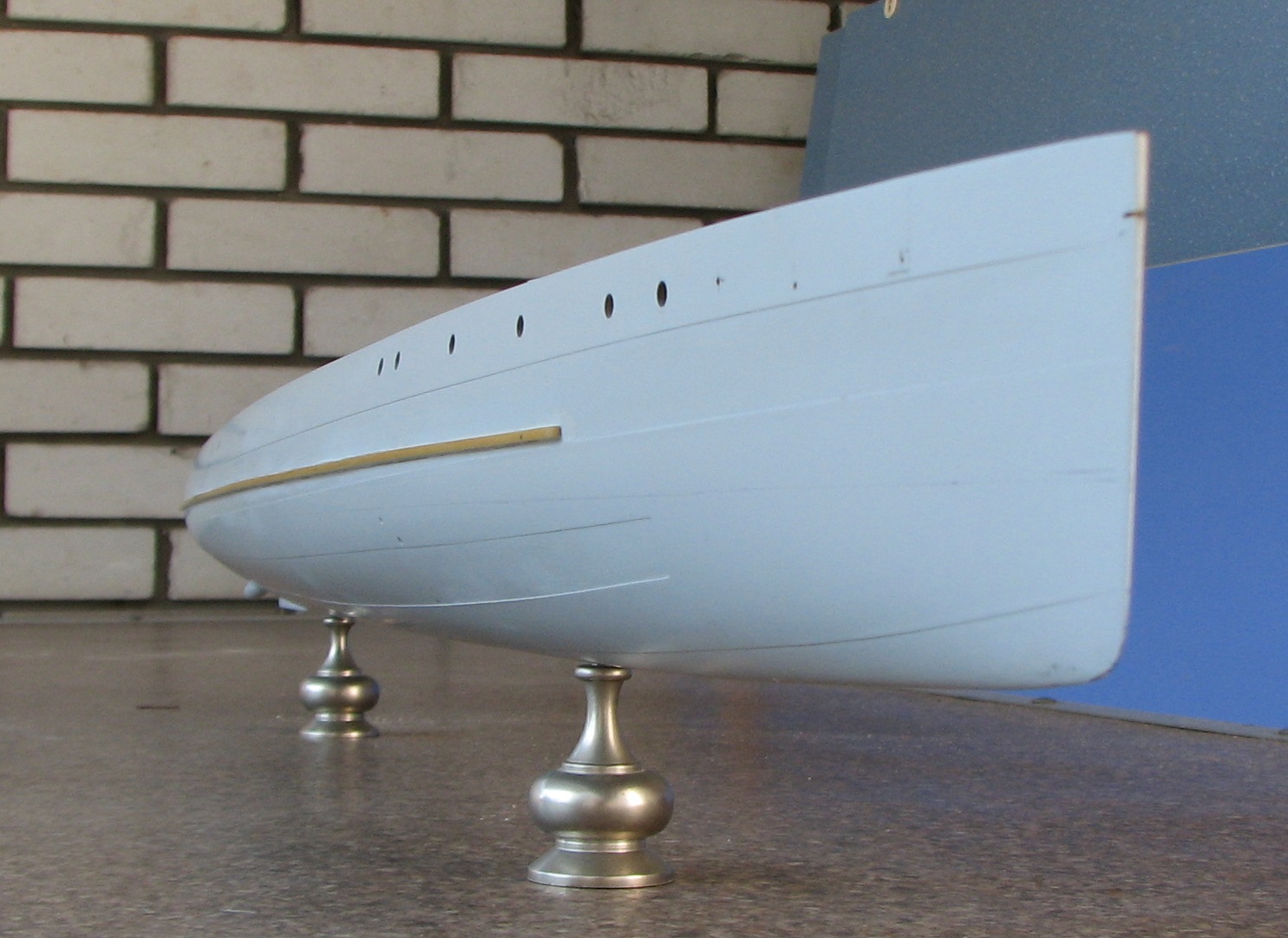

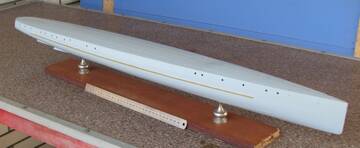

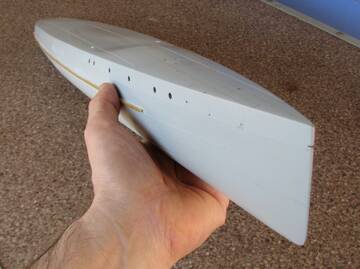

Корпусссс.....

https://forumupload.ru/uploads/0013/94/06/3/t975711.jpg
https://forumupload.ru/uploads/0013/94/06/3/t251258.jpg
https://forumupload.ru/uploads/0013/94/06/3/t457510.jpg

35

  • Автор: igorb
  • Участник
  • Зарегистрирован: 23.04.20
  • Сообщений: 432
  • Последний визит:
    16.05.24 20:30:20

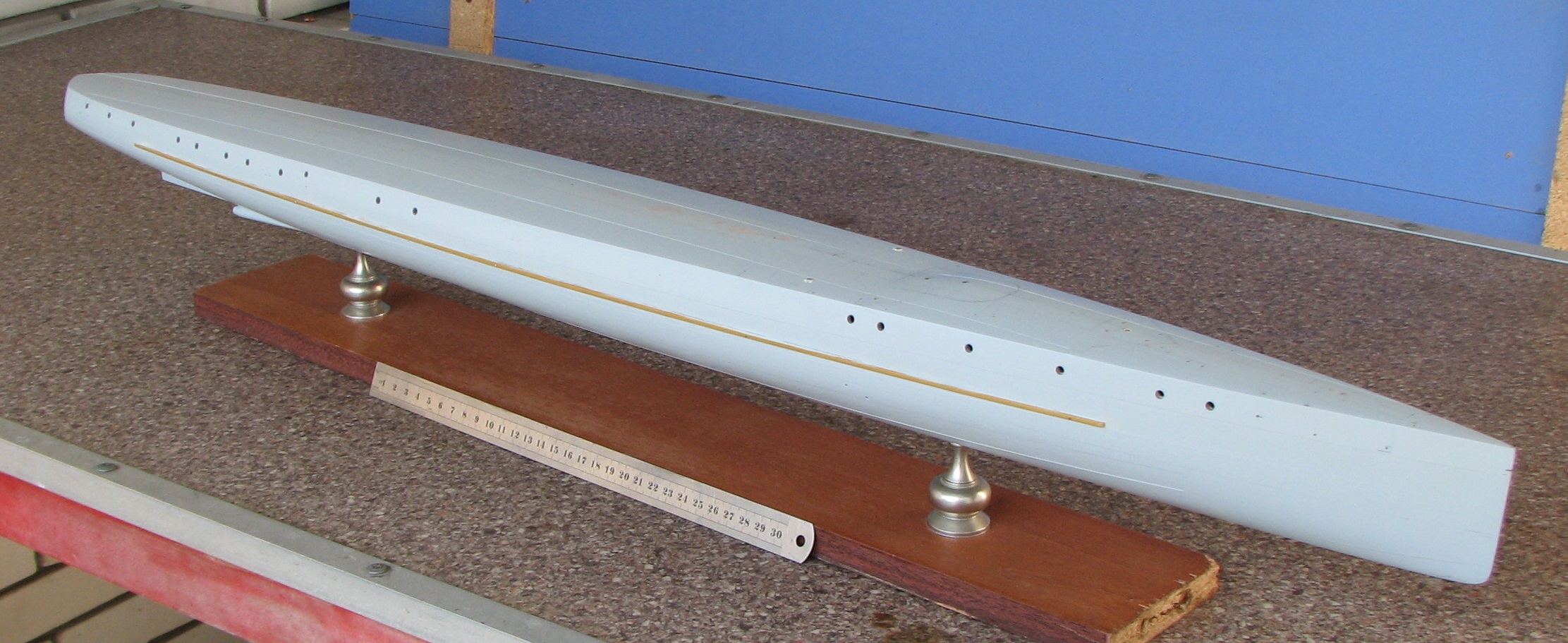

:cool: На нижнем фото дейдвуд кажется толстоватым, или это ракурс такой...

36

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34
igorb написал(а):

На нижнем фото дейдвуд кажется толстоватым, или это ракурс такой.

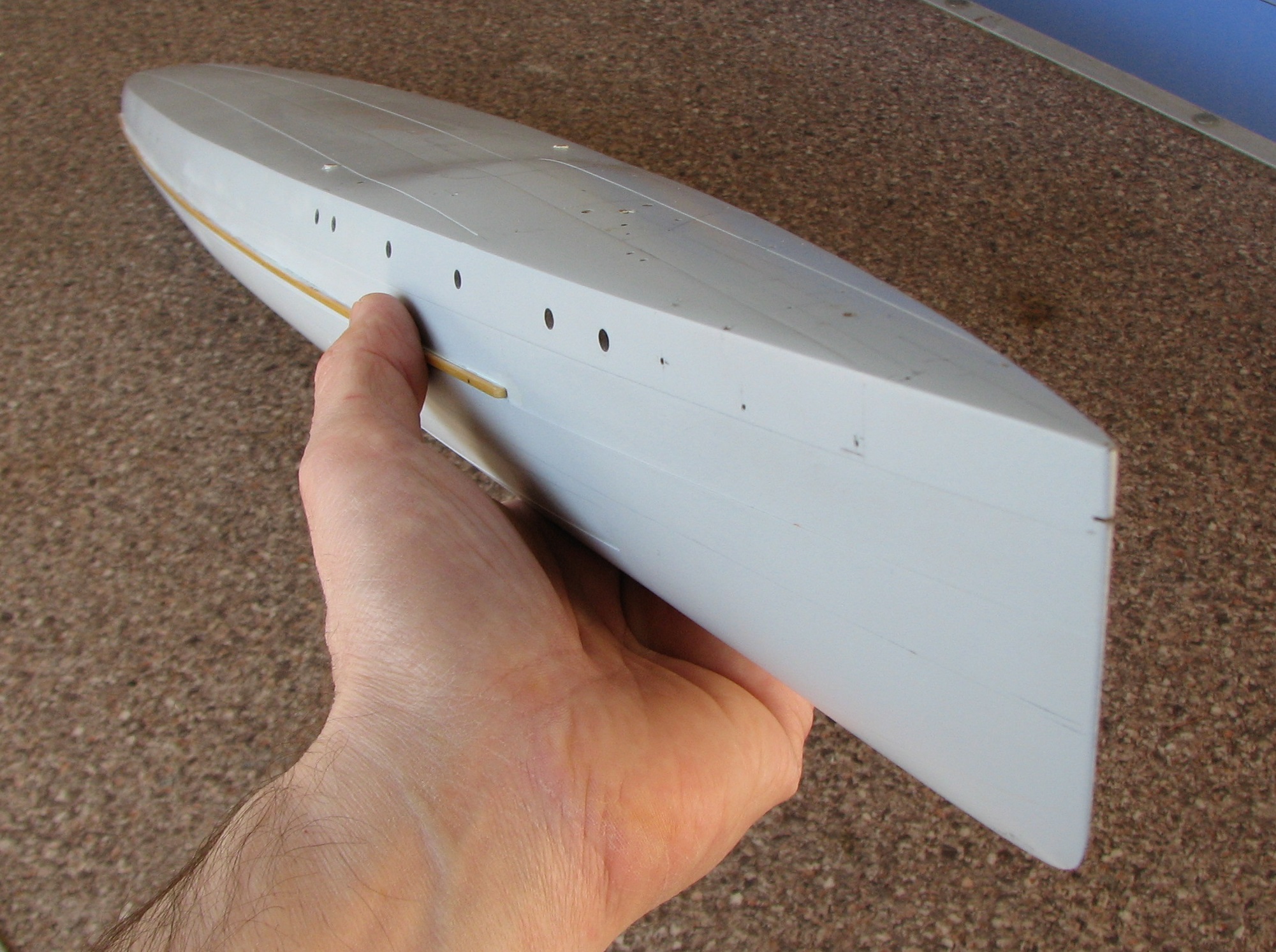

Наверное таки ракурс.  ;)

https://forumupload.ru/uploads/0013/94/06/3/t700218.jpg
https://forumupload.ru/uploads/0013/94/06/3/t953103.jpg

37

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34

Вид с носа и примерка винтов.

https://forumupload.ru/uploads/0013/94/06/3/t230804.jpg https://forumupload.ru/uploads/0013/94/06/3/t774423.jpg

38

  • Автор: Старпом
  • Участник
  • Старпом
  • Откуда: Челябинск
  • Зарегистрирован: 27.03.20
  • Сообщений: 852
  • Последний визит:
    Вчера 04:28:15
villi написал(а):

Вид с носа и примерка винтов.

Отлично смотрится. С почином, нового проекта. 👍

39

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34

Носовая дымовая труба и её детальки....

https://forumupload.ru/uploads/0013/94/06/3/t171617.jpg

40

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34

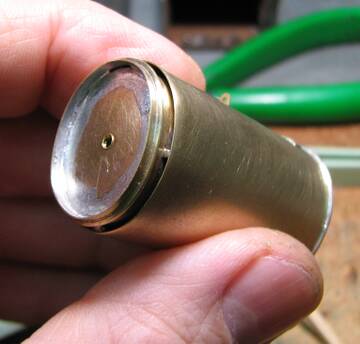

.... детальки в подробностях....

https://forumupload.ru/uploads/0013/94/06/3/t384774.jpg https://forumupload.ru/uploads/0013/94/06/3/t289887.jpg
https://forumupload.ru/uploads/0013/94/06/3/t263595.jpg

41

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34

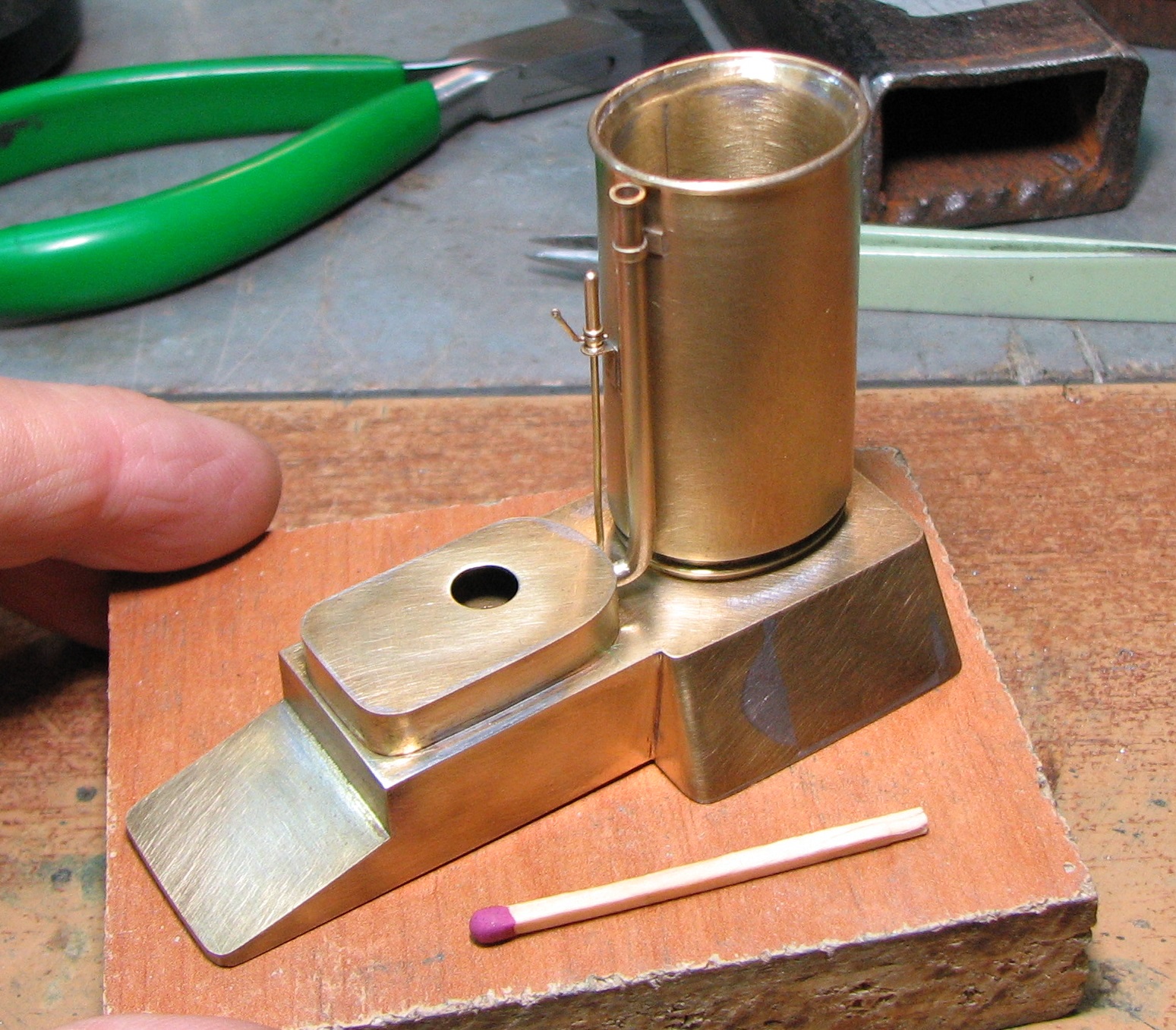

... почти все детальки  на месте...
https://forumupload.ru/uploads/0013/94/06/3/t79348.jpg

https://forumupload.ru/uploads/0013/94/06/3/t23759.jpg

42

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34

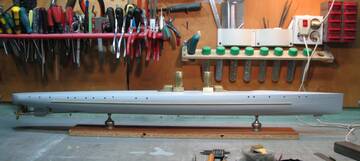

... и примерочка  на корпусе.   :music:

https://forumupload.ru/uploads/0013/94/06/3/t672445.jpg

43

  • Автор: Алексей Логинов
  • Администратор
  • Алексей Логинов
  • Зарегистрирован: 29.11.13
  • Сообщений: 1362
  • Последний визит:
    Вчера 23:58:22

Ныряют на Циклоны.
https://dzen.ru/a/ZHm0TXZUbFRN7DJO

44

  • Автор: IBeRUS
  • Участник
  • IBeRUS
  • Откуда: Новороссийск
  • Зарегистрирован: 14.11.15
  • Сообщений: 521
  • Последний визит:
    Вчера 23:52:07
Алексей Логинов написал(а):

Ныряют на Циклоны.
https://dzen.ru/a/ZHm0TXZUbFRN7DJO

Чертёжик у них зачётный!

45

  • Автор: Maksim_Pr
  • Участник
  • Maksim_Pr
  • Зарегистрирован: 24.02.23
  • Сообщений: 195
  • Последний визит:
    Вчера 22:24:57
Алексей Логинов написал(а):

Ныряют на Циклоны.
https://dzen.ru/a/ZHm0TXZUbFRN7DJO

Какой бред написан, просто капец.

46

  • Автор: Maksim_Pr
  • Участник
  • Maksim_Pr
  • Зарегистрирован: 24.02.23
  • Сообщений: 195
  • Последний визит:
    Вчера 22:24:57

По финнским Соколам и Циклонам прямо немало инфы.
Чуваки с яндекс.дзена ныряли на C 1 (№ 215),C 3 (№ 217), C 2 (№ 216)  которых затерло льдами, уже под финским флагом 22.12.1919 в Выборгском заливе.

https://i.gyazo.com/90ad0079ef3faa9c01d3963e8a5b9fa6.png
https://i.gyazo.com/fac160492a786ee92c122986a61c8bdb.png
https://i.gyazo.com/709f0d1852cf35ff9c056a2f075f175a.png

Отредактировано Maksim_Pr (04.06.23 11:32:36)

47

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34
Алексей Логинов написал(а):

Ныряют на Циклоны.

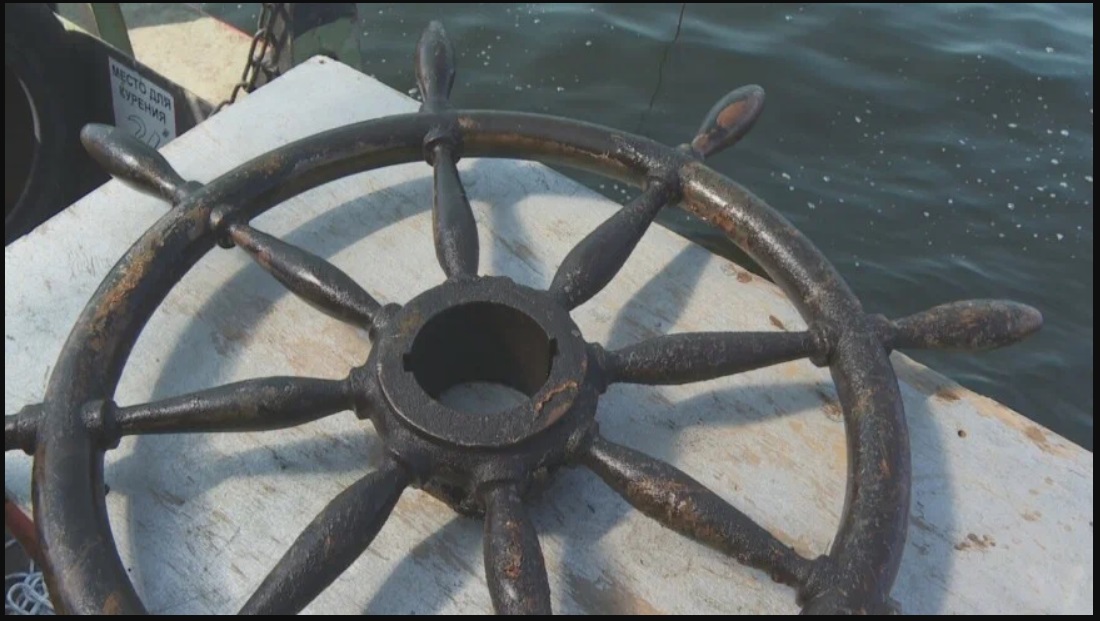

  Парочка полезных фоток проявилась...  :)

https://forumupload.ru/uploads/0013/94/06/3/t885440.jpg   https://forumupload.ru/uploads/0013/94/06/3/t716906.jpg

48

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34
Maksim_Pr написал(а):

Какой бред написан, просто капец.

  Это ты еще как-то мягко их погладил.  :D

№ 214 просто исчез.

49

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34
IBeRUS написал(а):

Чертёжик у них зачётный!

  Нет , Игорь. Этот чертеж весьма мало информативен , просто раскраска красивая.
На синьке разреза по ДП Невского завода  показан "каждый болт", хотя есть и неточности.

50

  • Автор: Maksim_Pr
  • Участник
  • Maksim_Pr
  • Зарегистрирован: 24.02.23
  • Сообщений: 195
  • Последний визит:
    Вчера 22:24:57
villi написал(а):

№ 214 просто исчез.

Продан на слом Карлу Хеглунду из Лулео, Швеция в 1918 г.

Страница: 1 2 3

Вы здесь » Форум Судомодельный клуб » Общие вопросы » Миноносец типа "Циклон" (Невский завод) М 1:45.

Рейтинг форумов | Создать форум бесплатно
