Привыкай , теперь это слово - неудобно - будет тебя преследовать постоянно... неудобно поворачивать, неудобно красить... и т.д.
Это плата за размерность.
Всё чаще вспоминаю эти слова!

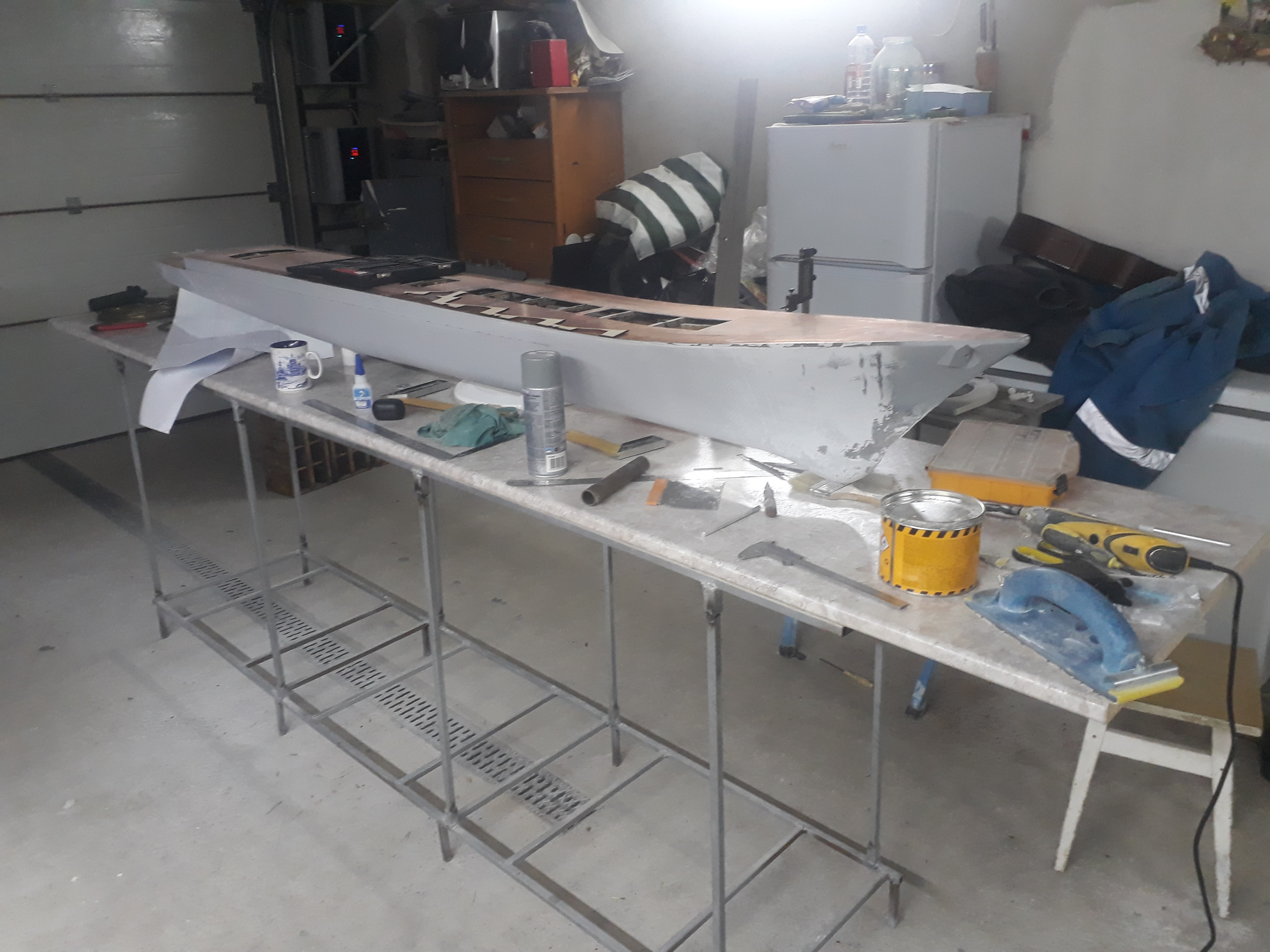

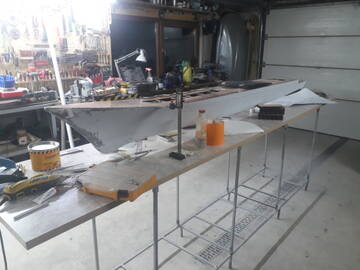

Пришлось купить трёх метровую столешницу, чтобы сделать разметку корпуса.
Всё чаще вспоминаю эти слова!
Пришлось купить трёх метровую столешницу, чтобы сделать разметку корпуса.
А, кому сейчас легко, Руслан?
Не удобно, это понятно, но есть где развернуться.
А, когда не удобно и не где повернутся, это гораздо хуже.

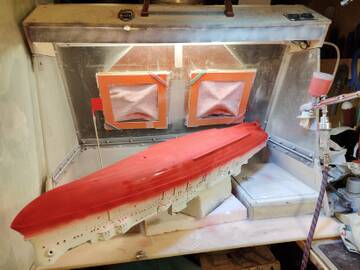

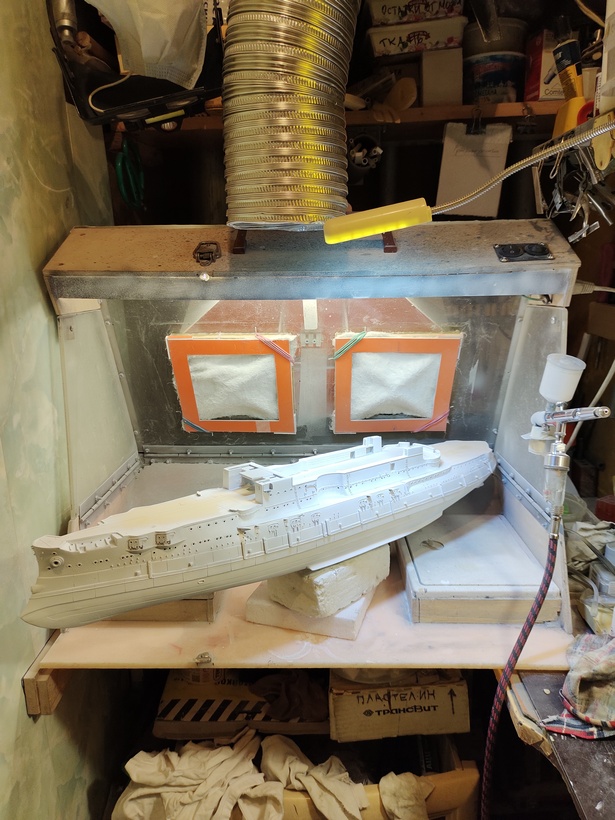

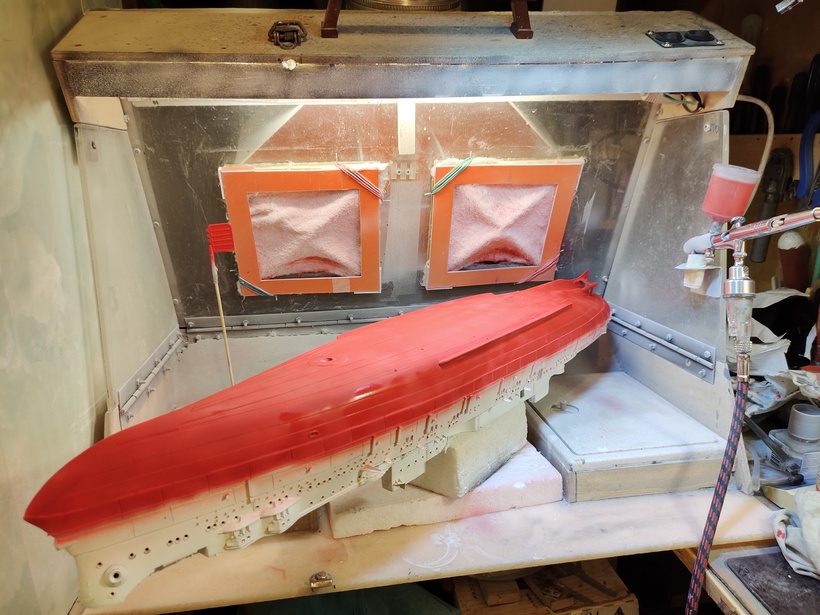

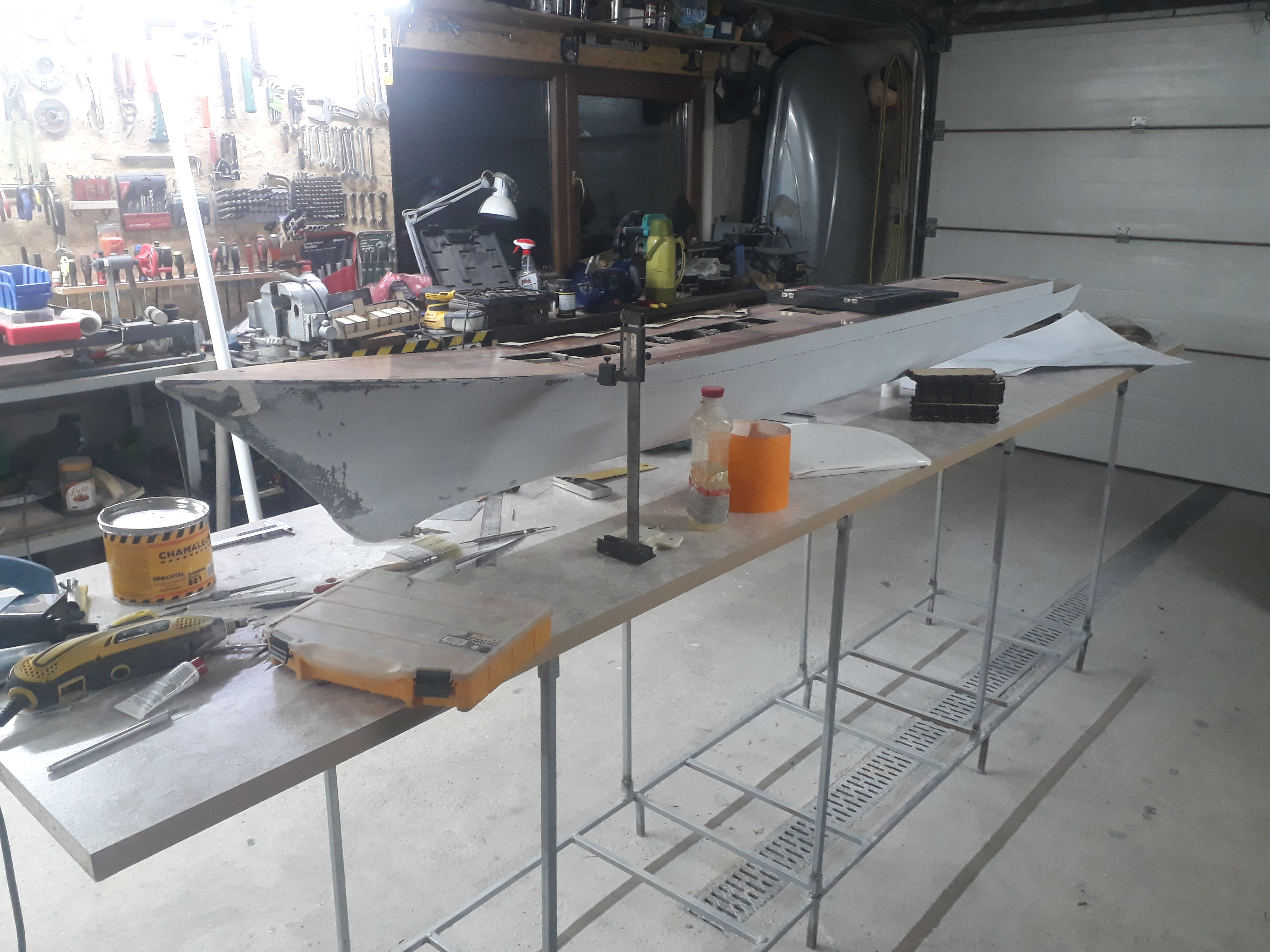

Но, грунтанул и покрасил. А, куда деваться
Не расстраивайся, а оснащаться для работы надо. Молодец, дело движется.
Отредактировано Старпом (31.03.23 05:53:40)
Что ни говори, а Совецкие кораблестроители знали толк в красоте.
Ты главное - не спеши (зная твой порывистый характер) , дабы эту красоту не испортить.
Пришлось купить трёх метровую столешницу, чтобы сделать разметку корпуса.
Это покупка с прицелом на будущее ... например ТАВКР..
Ты главное - не спеши (зная твой порывистый характер) , дабы эту красоту не испортить.
Что не так?
Что не так?
Судя по фото - все пока нормально.
Про "носик в бритву" не забудь , а то когда накидаешь шпаклевки-грунта-краски то полученное "бревно" уже не исправить.
Про "ножик"...

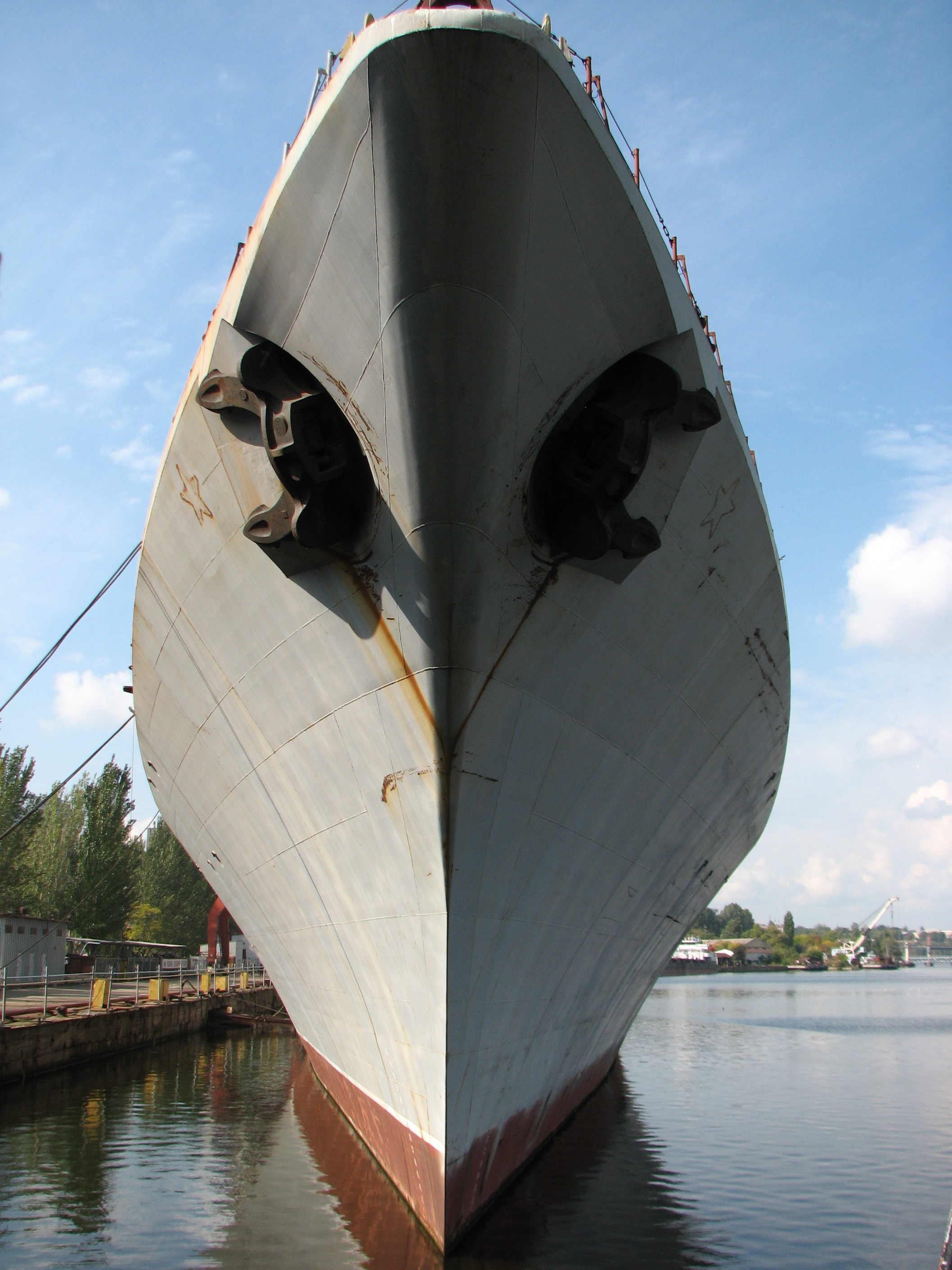

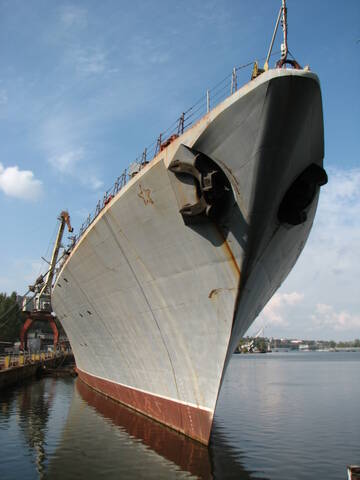

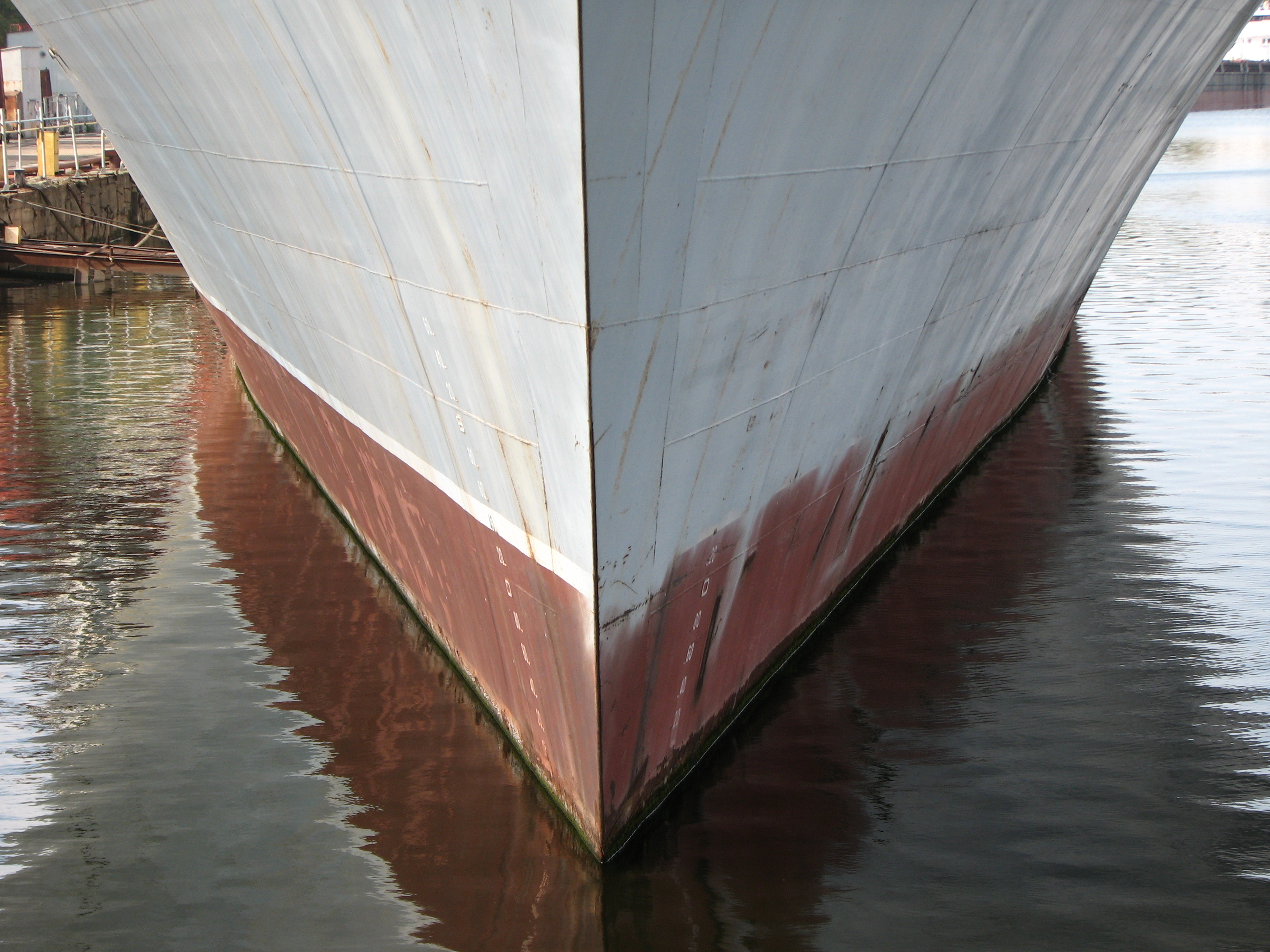

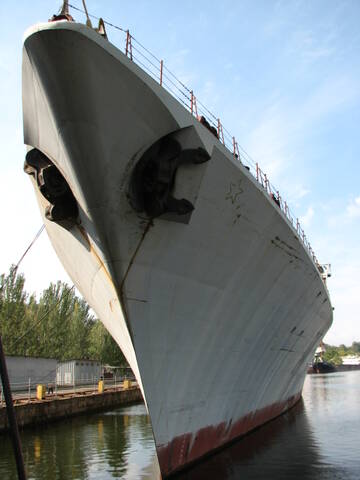

Моя съемка в заводе , октябрь 2008г.
А то... как-то тихо у нас тут стало... вот - отдуваюсь за всех как могу...
Держись дружище!
Будем помогать.
Будем помогать.
Ты бы - это... почаще так "помогал", молчун ты эдакий...
Крастоищщща!!!!
Ты бы - это... почаще так "помогал", молчун ты эдакий...
Крастоищщща!!!!
И то верно, вон сколько уже на "строгал" и молчит.
Ты бы - это... почаще так "помогал", молчун ты эдакий...
Буду стараться.
И то верно, вон сколько уже на "строгал" и молчит.
Это я "настрогал" за неделю, пол года к модели вообще не подходил.
Собирал, и системотезировал фото, и чертежи.
Пришёл к мнению, что все построенные модели Москвы, это некий собирательный образ, семейства пр.1164.
Не важно кем, и в каком масштабе построена модель, тянут фото из сети не разбирая к кому кораблю они конкретно принадлежат. Да и, автор смотрит на чертёж правого борта, и не смотрит на фото левого. Это в большей степени касается размещения илюминаторов, вентеиляционых решёток, и шпигатов.
Да и вообще как оказалось они все разные.
Ц
Пока без пайки, на клей, примеряю, так сказать...
Отредактировано lizard333 (30.11.23 00:11:20)
Пока без пайки, на клей, примеряю, так сказать...
Да хоть и без пайки, объем приличный... Молодец.
Это я "настрогал" за неделю,
Скорость , однако!
Собирал, и системотезировал фото, и чертежи.
Если ты досконально их изучил то может имеет смысл в параллель делать разные корабли7
Да хоть и без пайки, объем приличный... Молодец.
Спасибо.
Скорость , однако!
Если ты досконально их изучил то может имеет смысл в параллель делать разные корабли7
А смысл? Зачем мне два почти одинаковых?
Я хочу попробовать сделать вторую модель, в другом исполнении.

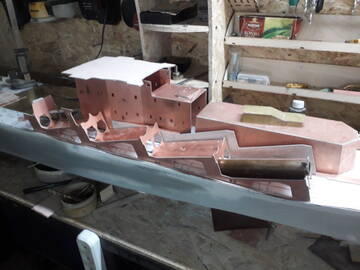

Пока без пайки, на клей, примеряю, так сказать...
Руслан, ты фольгированный стеклотекстолит резал лазером или вручную ?
Я хочу попробовать сделать вторую модель, в другом исполнении.
Ну вот и я про то - Москва в полированном металле , а Варяг в краске ... к примеру.
Руслан, ты фольгированный стеклотекстолит резал лазером или вручную ?
В основном ,ЧПУ фрезер.
Отредактировано lizard333 (07.12.23 16:41:42)
Ну вот и я про то - Москва в полированном металле , а Варяг в краске ... к примеру.
Всё так, только две Москвы...
Ну может быть Устинов после модернизации.
Продолжаем.
Отредактировано lizard333 (10.12.23 19:39:29)
Пока без пайки, на клей, примеряю, так сказать...

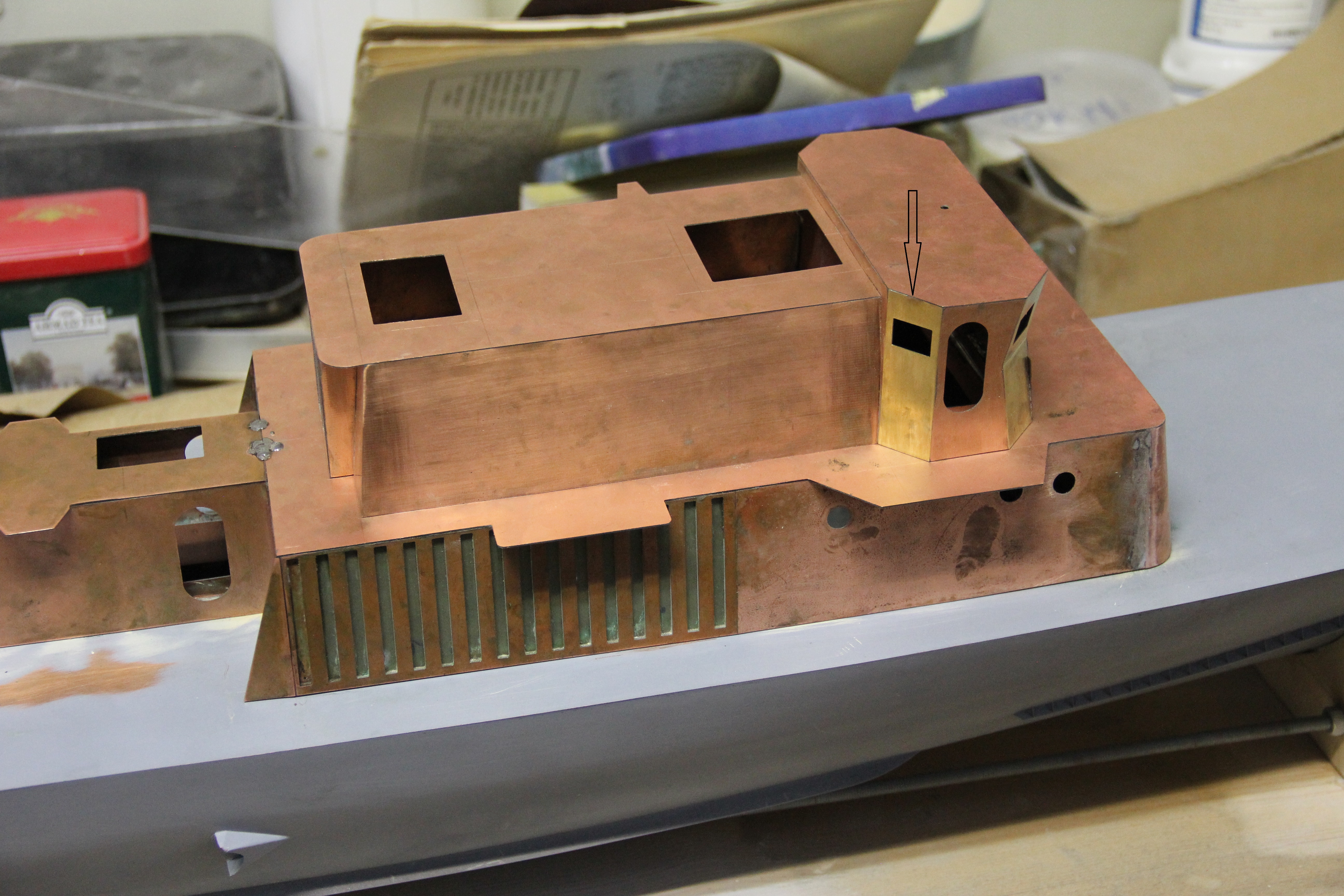

Фольгированный текстолит каверзный материал на предмет стыков под разными углами .Я применяю вставки из латуни между листами текстолита ,получаются очень хорошие швы!!!!
Например моя вставка...
Фольгированный текстолит каверзный материал на предмет стыков под разными углами .Я применяю вставки из латуни между листами текстолита ,получаются очень хорошие швы!!!!
Например моя вставка...
Извините что долго отвечаю.
Да, текстолит материал не простой, там где соединение деталей должно формировать острое ребро грани, я делаю запил под нужными углами, и пропаиваю изнутри, со вставками из латуни. На "Москве" рёбра граней в архитектуре надстроек, в основном закруглённые, так что проще запилить нужный радиус скругления.
На этой модели, из текстолита будут только основные массивы надстроек, остальное латунь.
Например моя вставка...
Очень у Вас аккуратно, и красиво получается.
Почему нет отдельной ветки о постройке на форуме?
Было бы очень интересно, и позновательно наблюдать за постройкой!

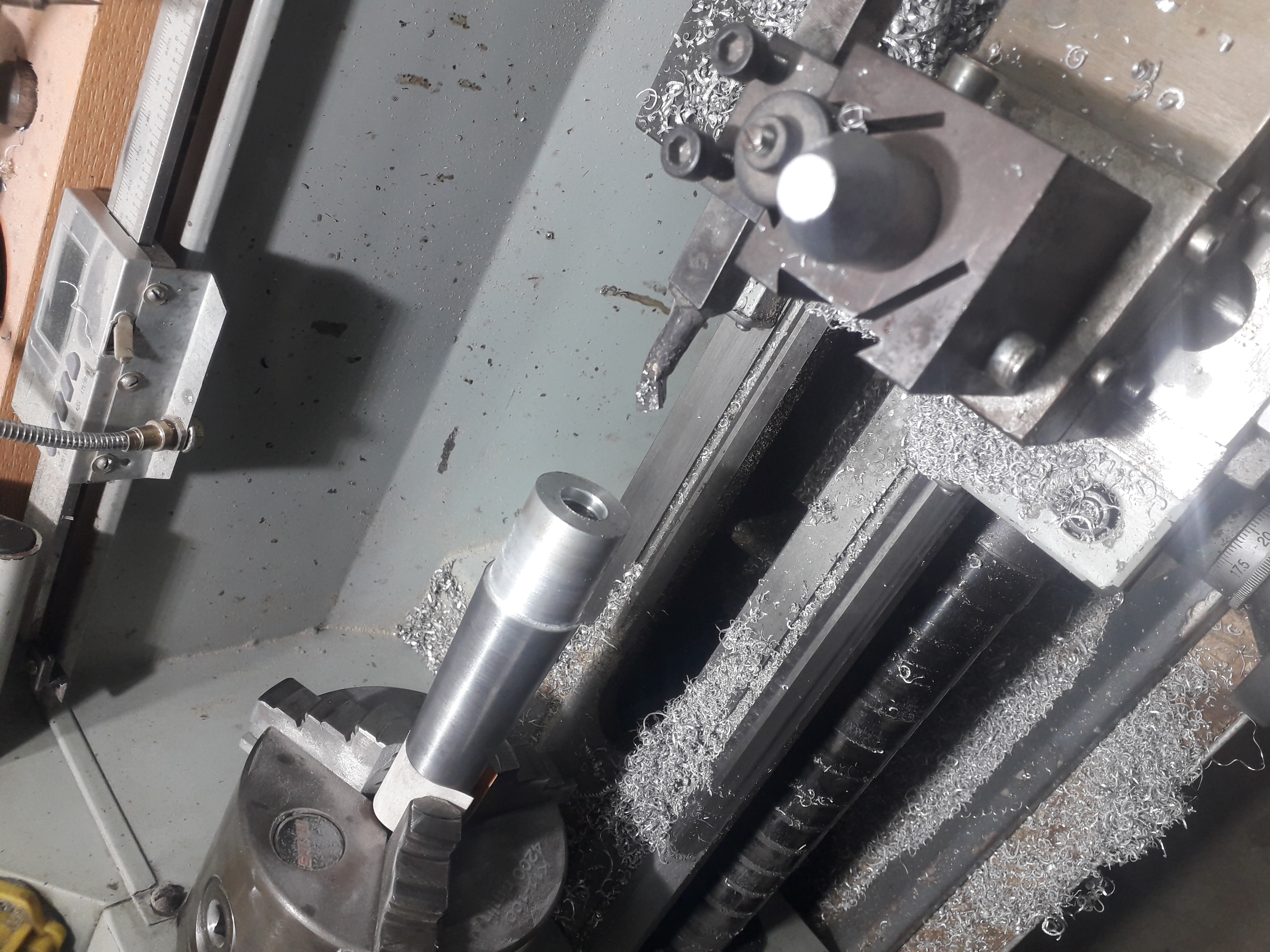

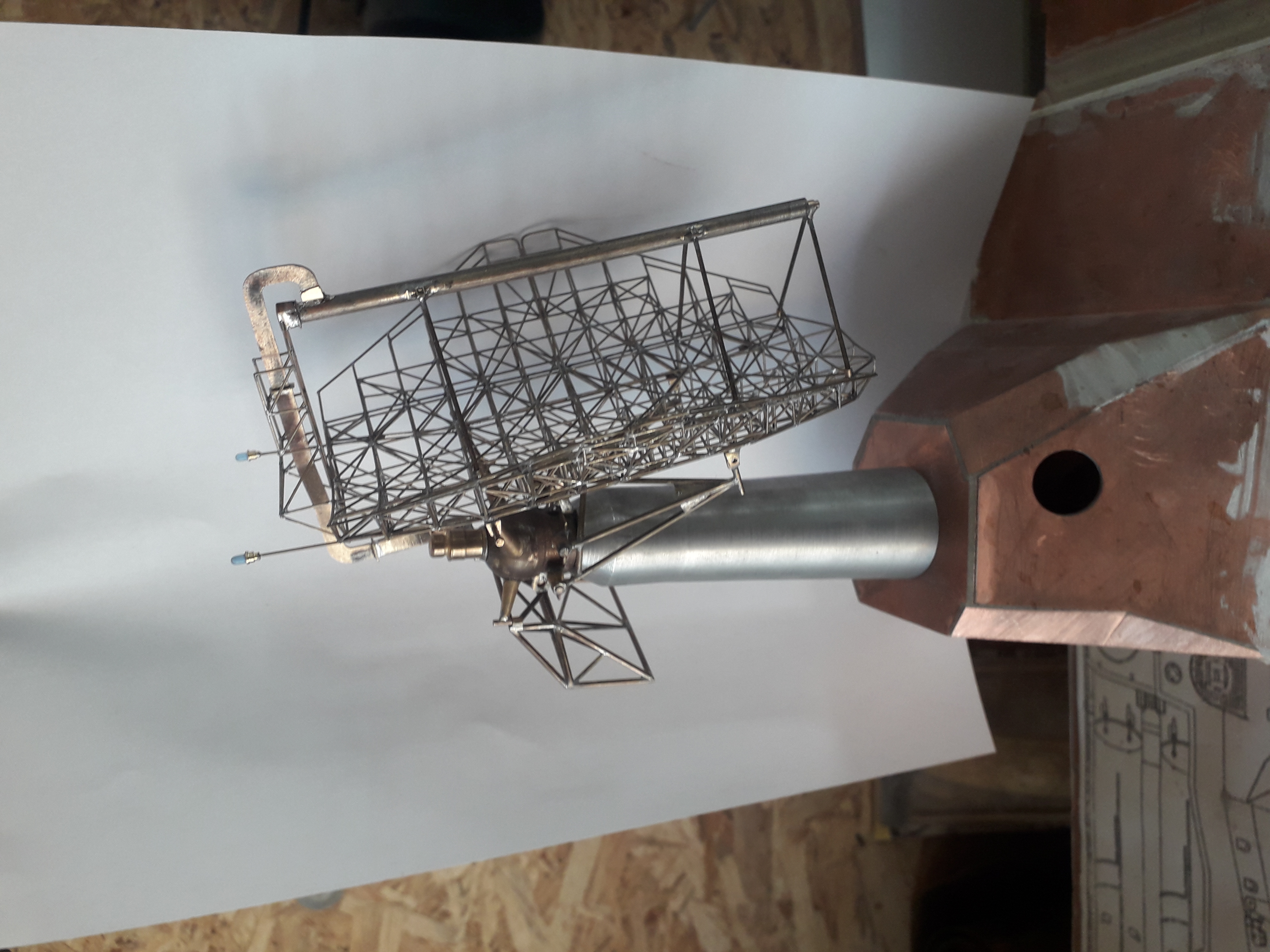

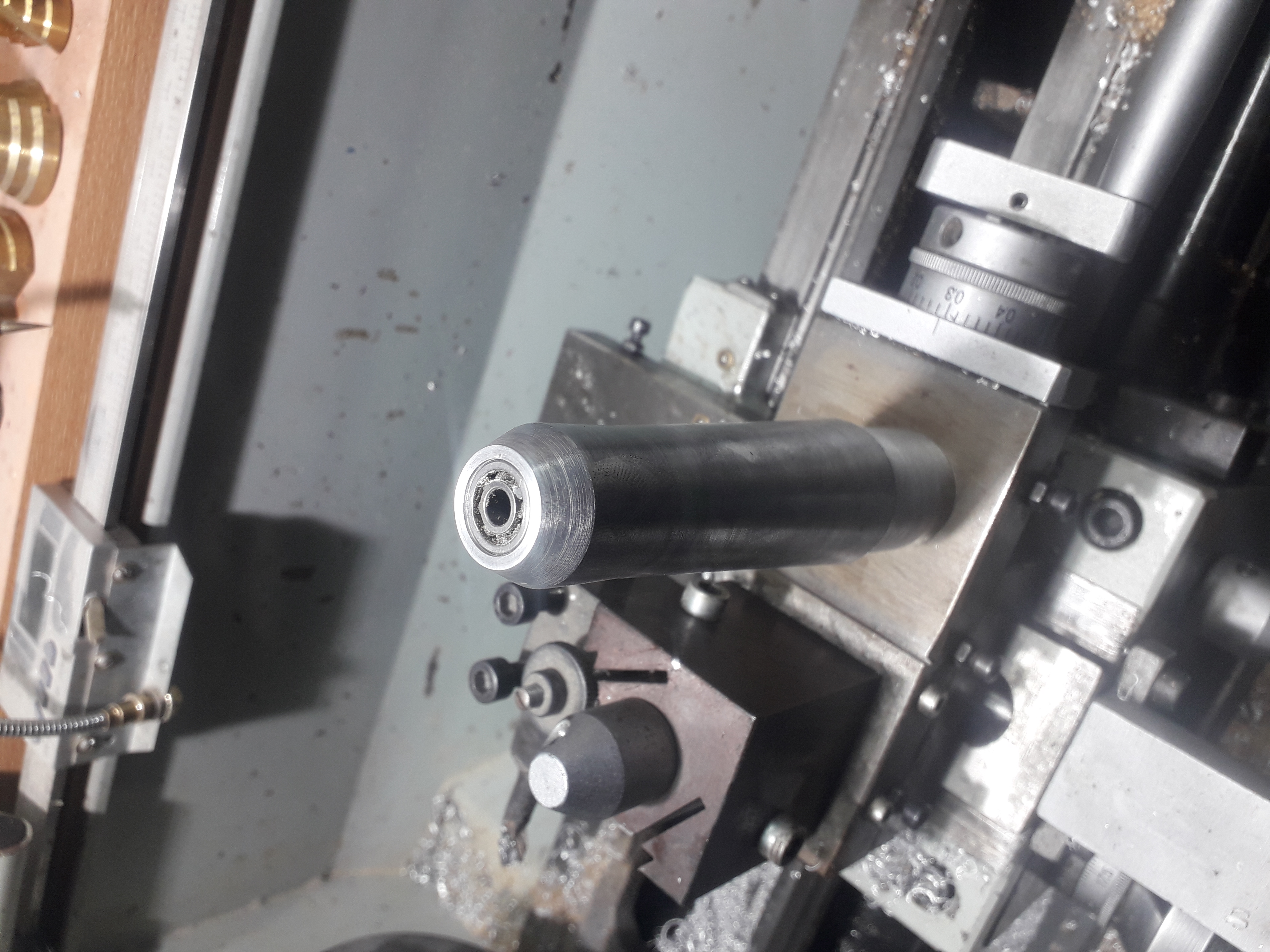

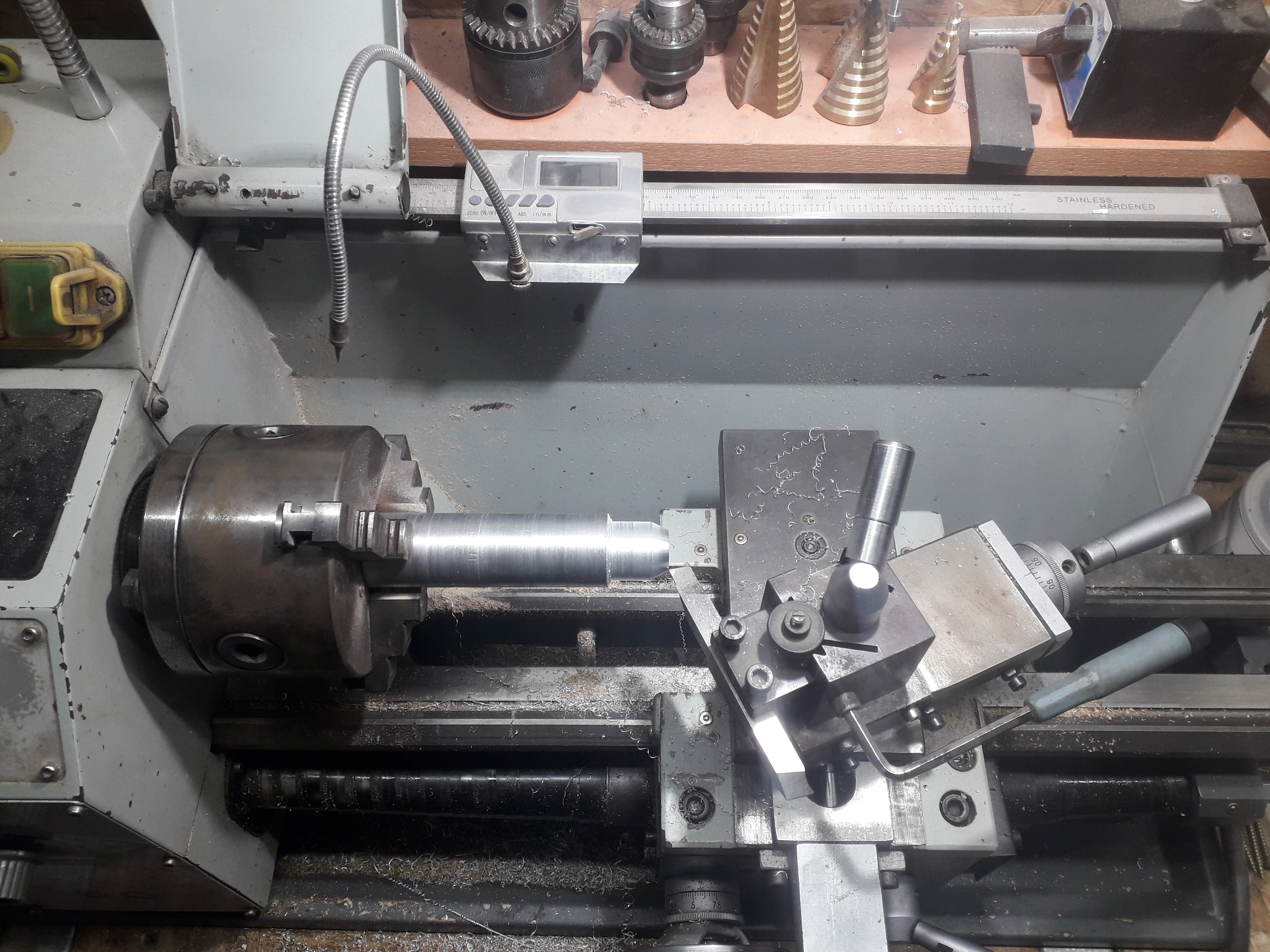

Незнаю как назвать: стойка, тумба, или основание под РЛК Флаг.
Незнаю как назвать: стойка, тумба, или основание под РЛК Флаг.
стойка, тумба, или основание под РЛК Флаг.

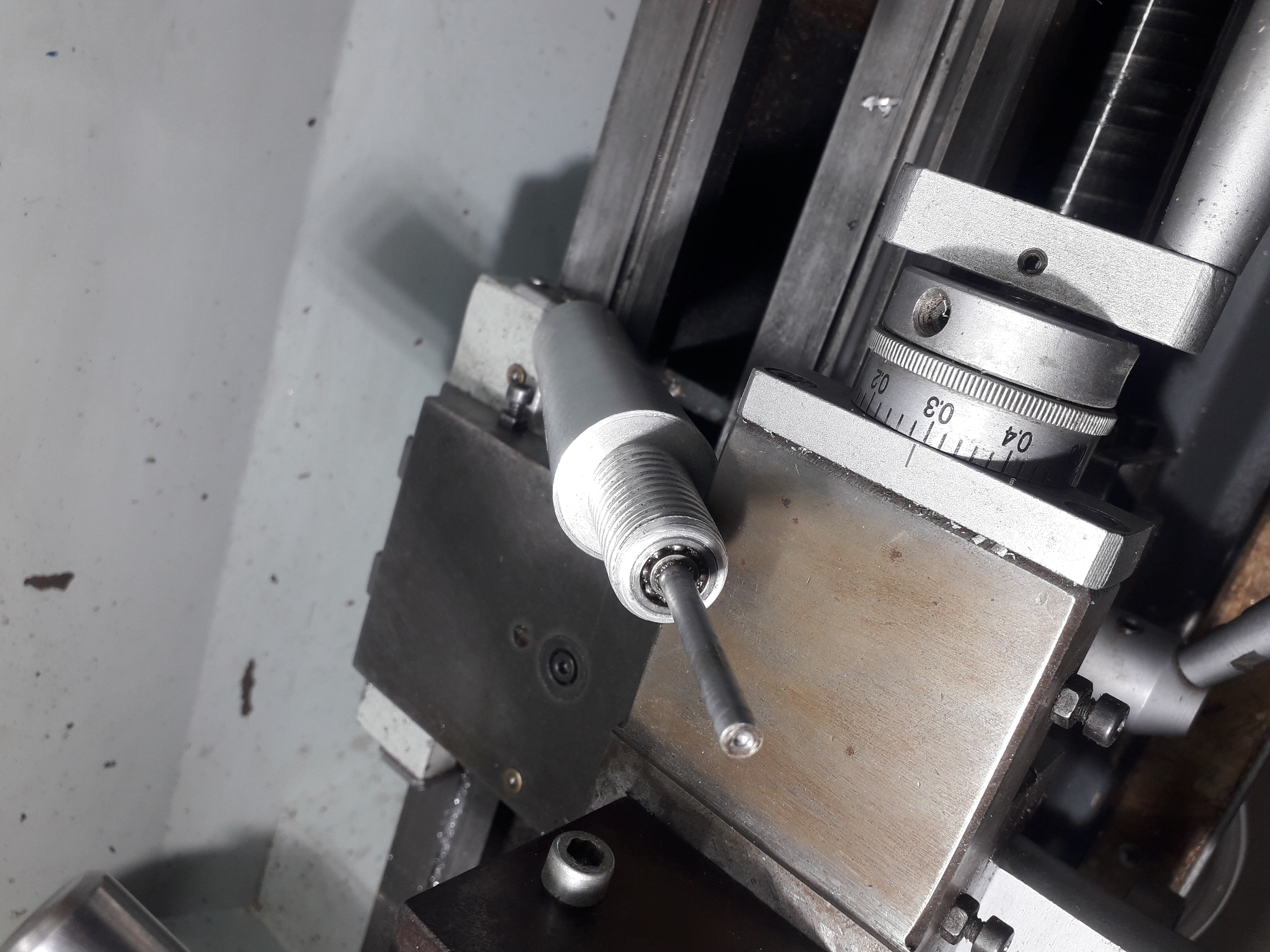

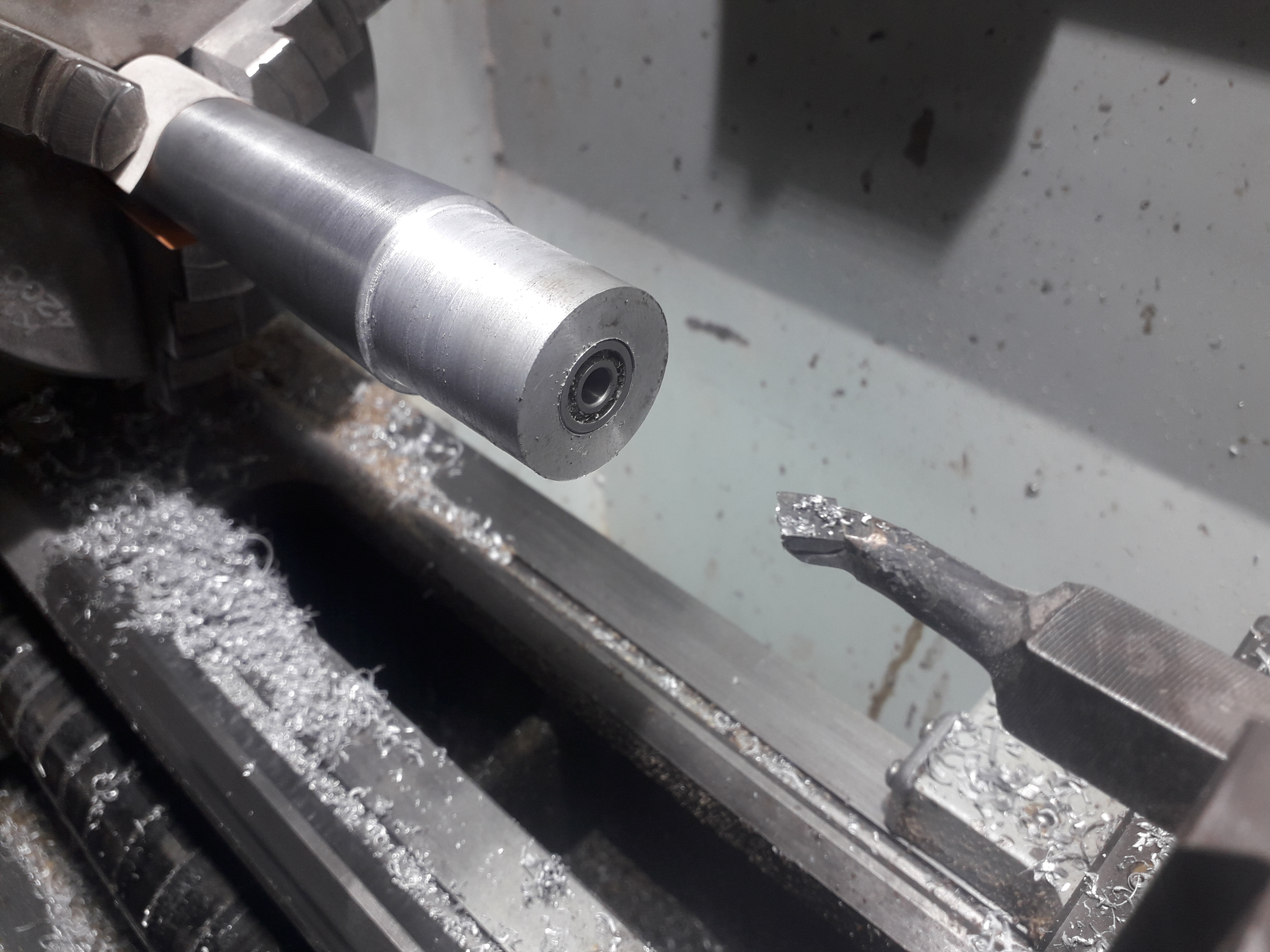

Подшипник намекает что планируется вращение?
Подшипник намекает что планируется вращение?
Да, Флаг, фрегат, 3Р41 «Волна» она же "сиська" будут вращаться.
Успокаители качки выдвигаться, крышки базальтов открываться, ЗИФ 122 подыматся.
Но иногда мне кажется что я загоняюсь.

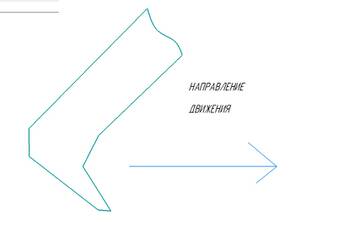

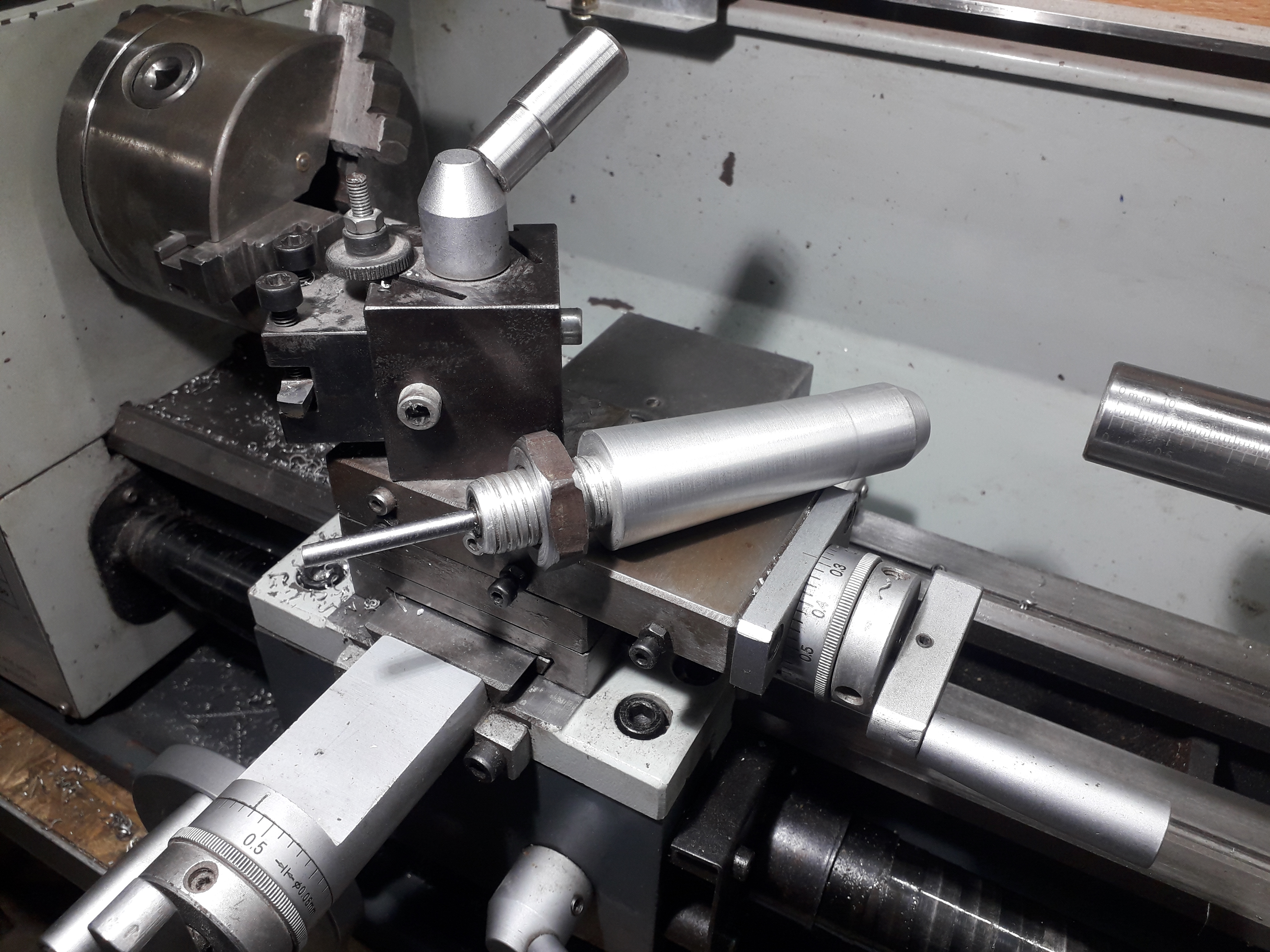

Примерная форма резака
Но иногда мне кажется что я загоняюсь.
Вот-вот...
Вот-вот...
А что поделаешь, если хочется. 🙄
Почему нет отдельной ветки о постройке на форуме?
Куда мне гоняться за вами!!!! У меня водоплавующий ,у вас стенд. Времени нет для постройки, работа ,здоровье, все очень долго тянеться..Но я уверенно его не бросаю и пру дальше.....
Было бы очень интересно, и познавательно наблюдать за постройкой!
Хотя может я открою ветку по некоторым девайсам корабельных "устройств" ну например АК-176!!
Заново учусь держать паяльник...
Отредактировано lizard333 (28.02.24 23:37:42)
Хорошая работа:
https://www.livemaster.ru/item/41447510 … -orudiya-a
Отредактировано Samyn (29.02.24 07:16:06)
lizard333
Насчет АК-130 ...

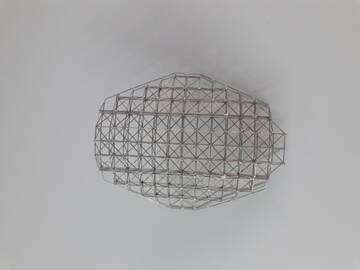

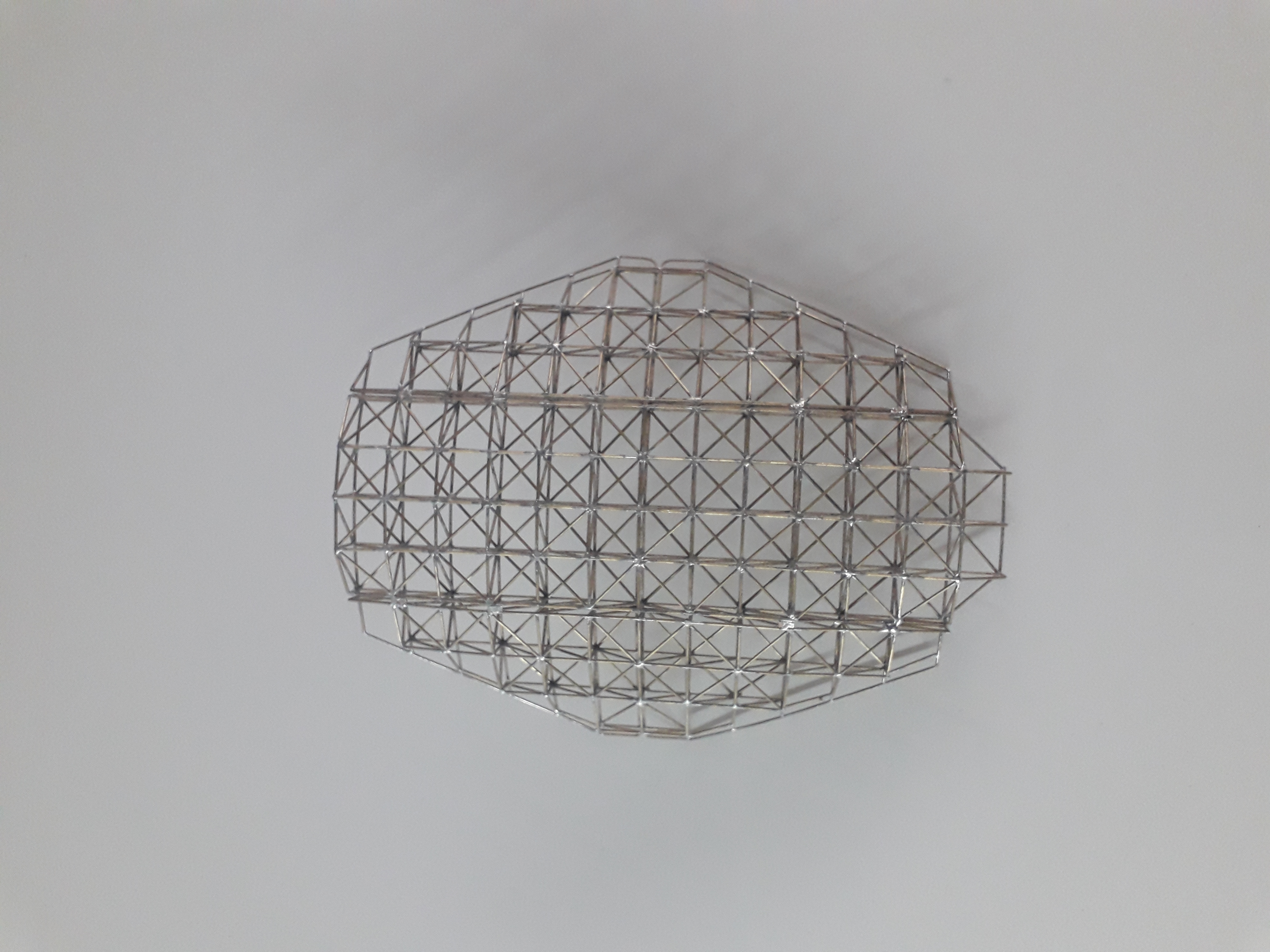

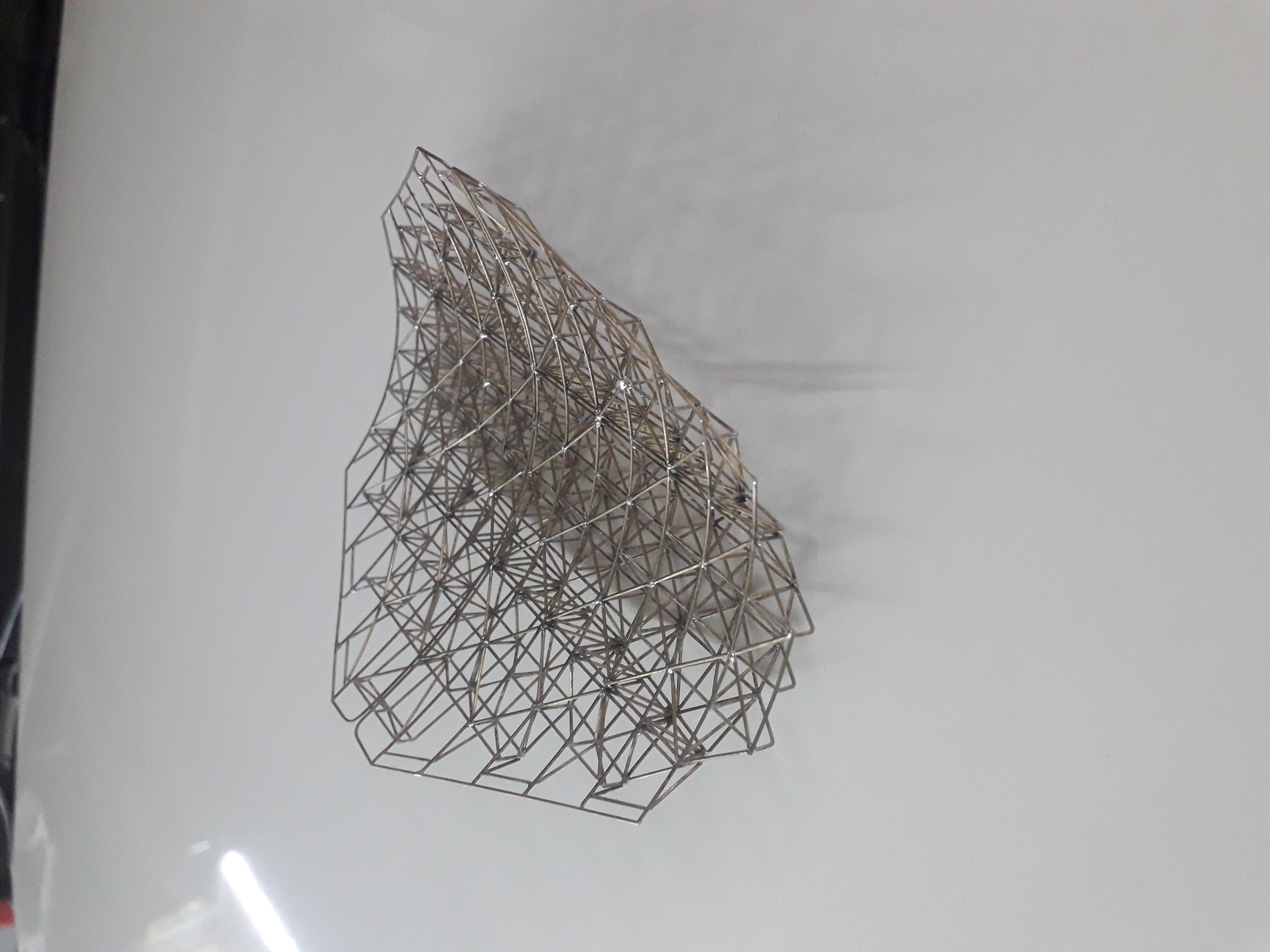

Если есть ЧПУ, то все намного проще... Рисуем в 3-D!!?? если нет, то попросите моделистов .... многие помогут ..... из шара отсечь все лишнее и получиться корпус пушки!!!! Создаем развертки корпуса ,делаем"скелет" для усиления и жесткости конструкции ,ставить маркеры обязательно!!! для правильного сочленения фрагментов корпуса. ...
Заново учусь держать паяльник...
В этом процессе главное не перепутать ручку с жалом.
А результат у тебя ПРЕВОСХОДНЫЙ!
Похоже что местоположение ручки паяльника определил верно...
Насчет АК-130 добавлю свой вариант :
- заказываешь модель чистого яичка (без выступов) из модельного воска , сам знаешь у кого
- делаешь резиновую форму для кучи таких яичек из обычного воска
- покрываешь яичко графитовым спрей-лаком
- опускаешь в гальваническую ванну , примерно на сутки , при минимальном токе
- выплавляешь воск при помощи кипяточка
- напаиваешь выступы , швы и пр. и пр.
Воо как удивительно . На балансере в "Вертуальные модели кораблей" Nissin озвучил что будет рисовать (чертить) 3D модель АК-130 .Гольфстрим(Андрей) подкинул из облака 18 файлов (чертежи и фотографии) .
Все в помощь...
