О модели, масштаб 1.75 ,чистый стенд. Модель не коммерческая, для души.
Хочу сделать открывающиеся крышки пусковых главного калибра. Вращающиеся рлс, и поднимающаяся пусковые ЗИФ 122.

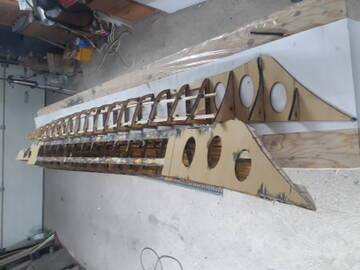

Большое спасибо Валере за разработку чертежей для набора корпуса, и технологию изготовления больших корпусов. 2метра 48 см. Вроде не мало!
Ну наконец-то !
В добрый путь!

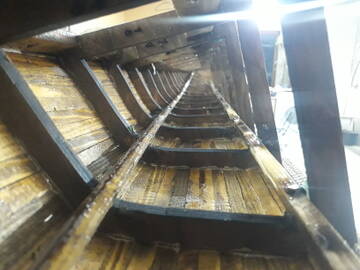

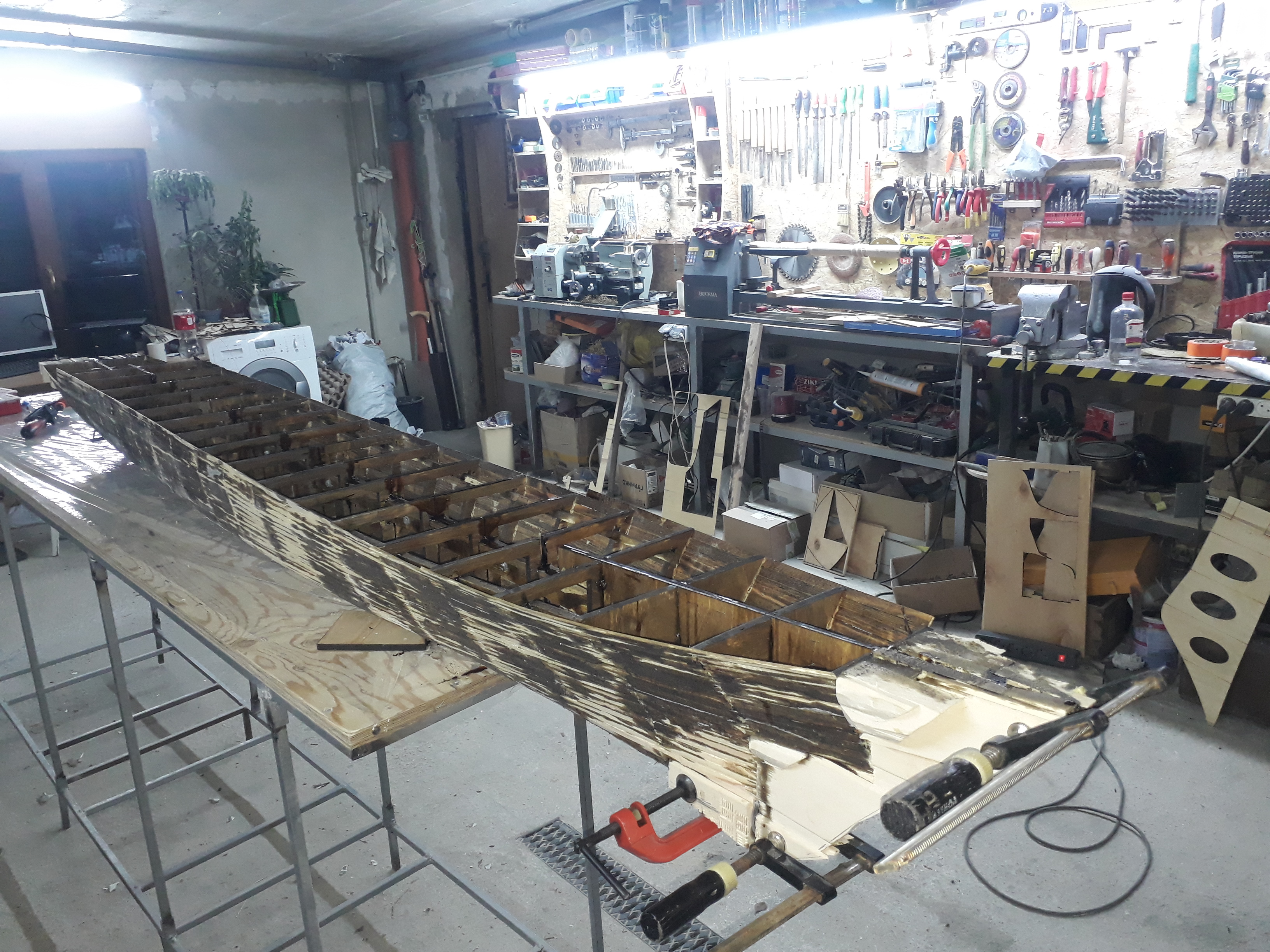

А что это такое темное на рейках обшивки по наруже? Смола с каким-то темным наполнителем?
А что это такое темное на рейках обшивки по наруже? Смола с каким-то темным наполнителем?
Да такая смола, рейка пропитывается практически насквозь. Очень доволен!
Причем сама смола прозрачная, темный отвердитель.
Отредактировано lizard333 (12.12.22 23:35:08)
С почином!
Модель не коммерческая, для души.
Удачи!
Спасибо.
Отредактировано lizard333 (13.12.22 22:39:29)

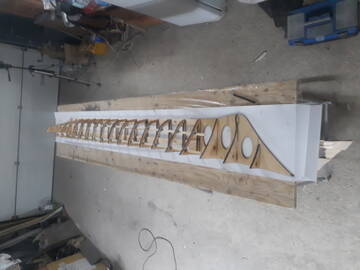

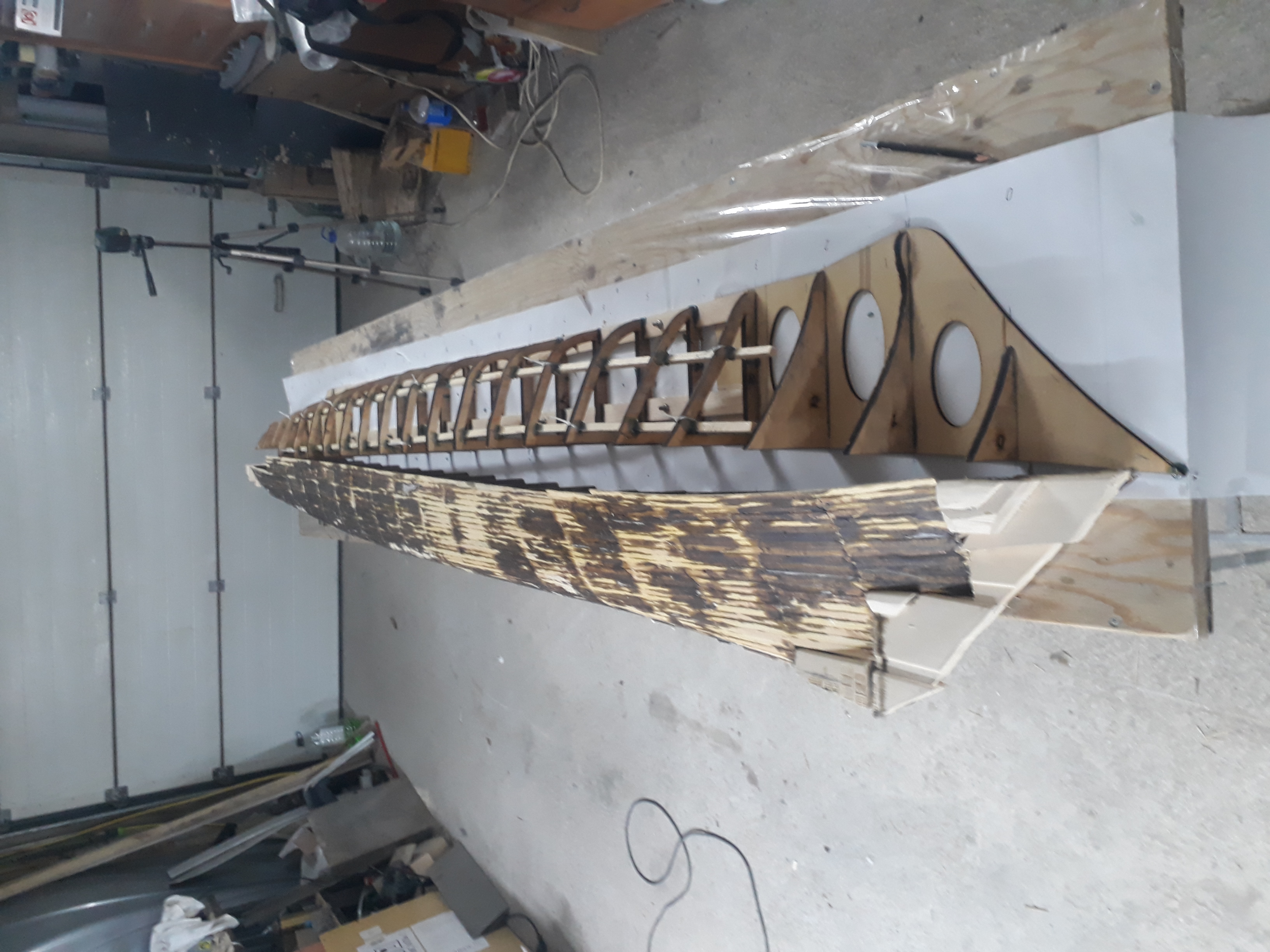

Вторая половинка перед пропиткой.
Вторая половинка перед пропиткой.

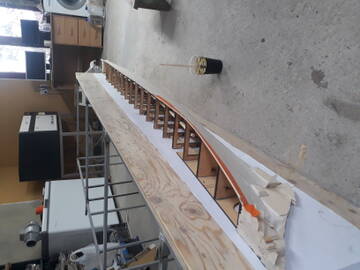

Не могу понять - носовые шпации пенопластом заполнены или что-то другое?
2метра 48 см. Вроде не мало!
Ну, ты замахнулся, хотя для души наверное такой и нужно.
Удачи и творческих успехов.
Занимаю место в первом ряду.
Вторая половинка перед пропиткой.
Белая зависть гложет - столько рабочего пространства!!!!!!!!!!!!!!!!!!!
Не могу понять - носовые шпации пенопластом заполнены или что-то другое?
Это бруски липы.
Удачи и творческих успехов.
Занимаю место в первом ряду.
Спасибо.
Запасайтесь попкорном, процесс не обещает быть быстрым.
Белая зависть гложет - столько рабочего пространства!!!!!!!!!!!!!!!!!!!
Частный дом даёт свои преимущества.
Частный дом даёт свои преимущества.
Похоже ты папу жены выселил из гаража!?
Похоже ты папу жены выселил из гаража!?
Просто он не успел туда заселиться. 😎😎😎

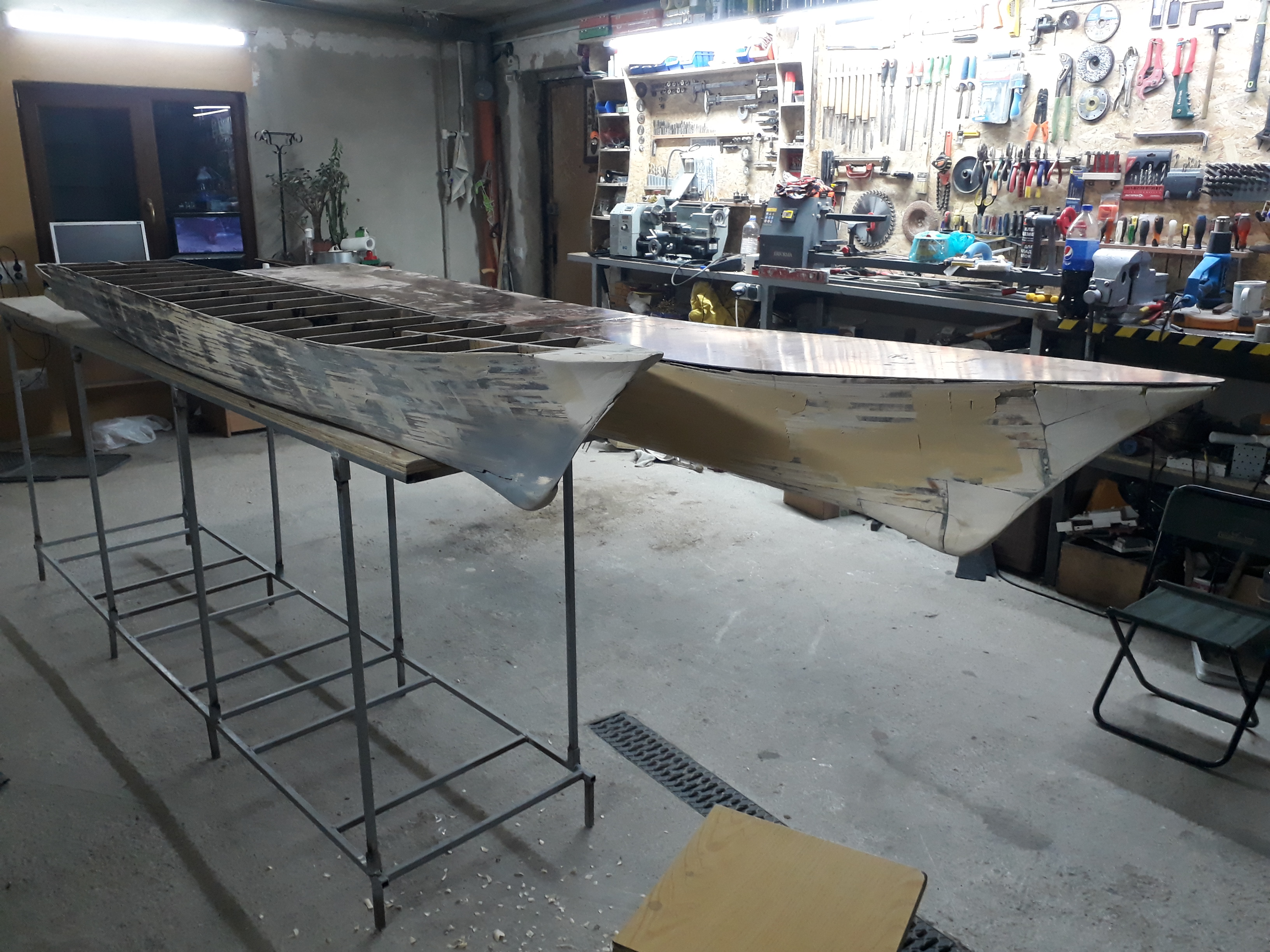

Половинки поженились.
Размеры , несомненно , впечатляют...
Размеры , несомненно , впечатляют
Фотографировать неудобно!
Фотографировать неудобно!
Привыкай , теперь это слово - неудобно - будет тебя преследовать постоянно... неудобно поворачивать, неудобно красить... и т.д.
Это плата за размерность.

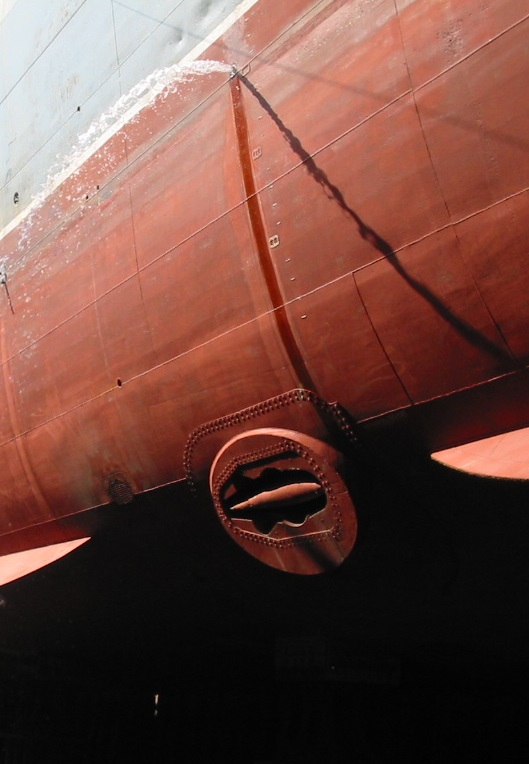

Никому не попадался чертёж успокоителей качки?
Самого отверстия откуда он выдвигается?
Встречал его на морском балансера, теперь не могу найти.
Привыкай , теперь это слово - неудобно - будет тебя преследовать постоянно... неудобно поворачивать, неудобно красить... и т.д
Ну к этому я подготовился.
Взял ступицу заднего колеса форд фокус, закрепил её основанием на стапеле, а к тому месту где крепится колесо, рамку с стойками под модель. Крути куда хочешь.

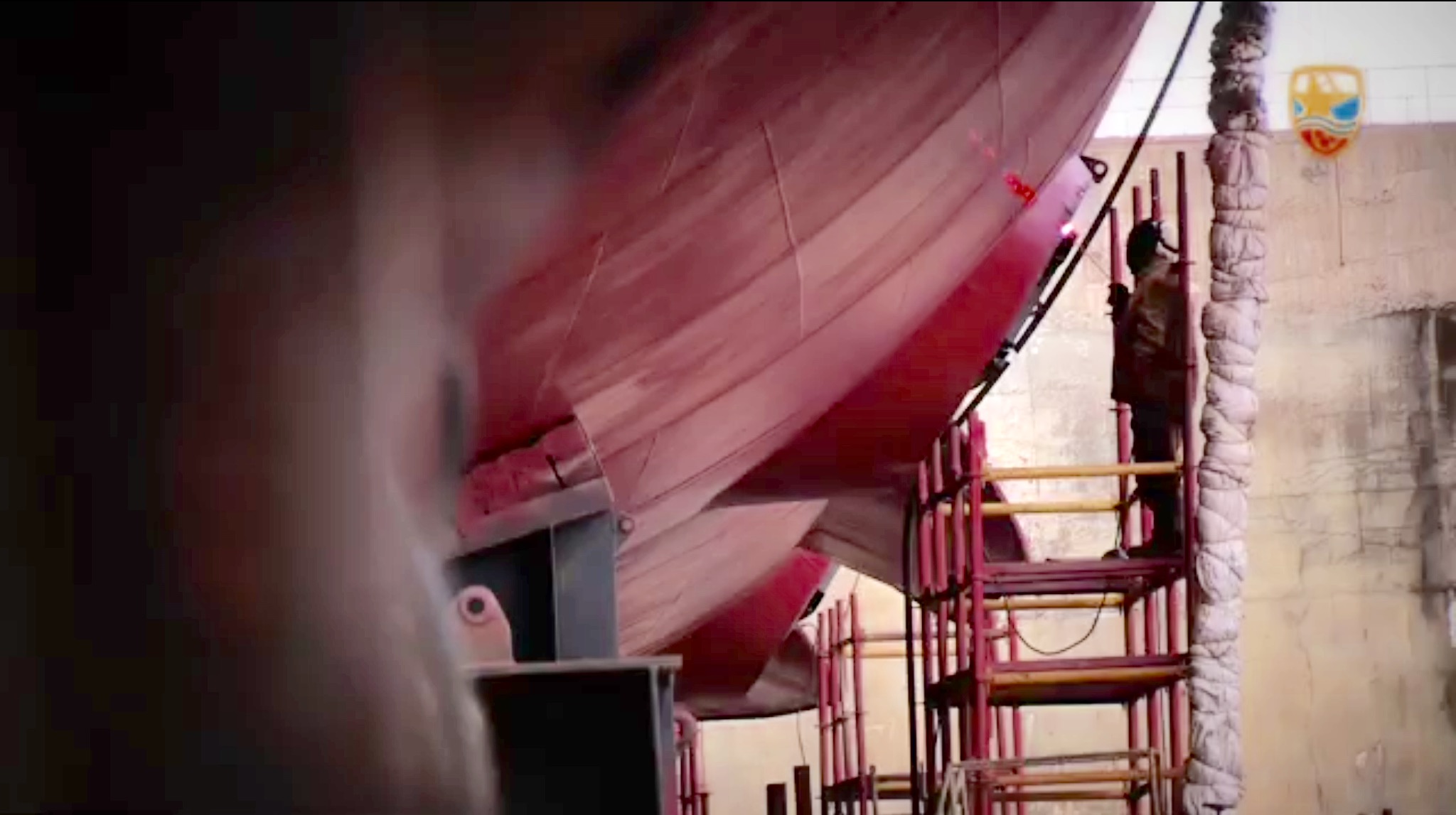

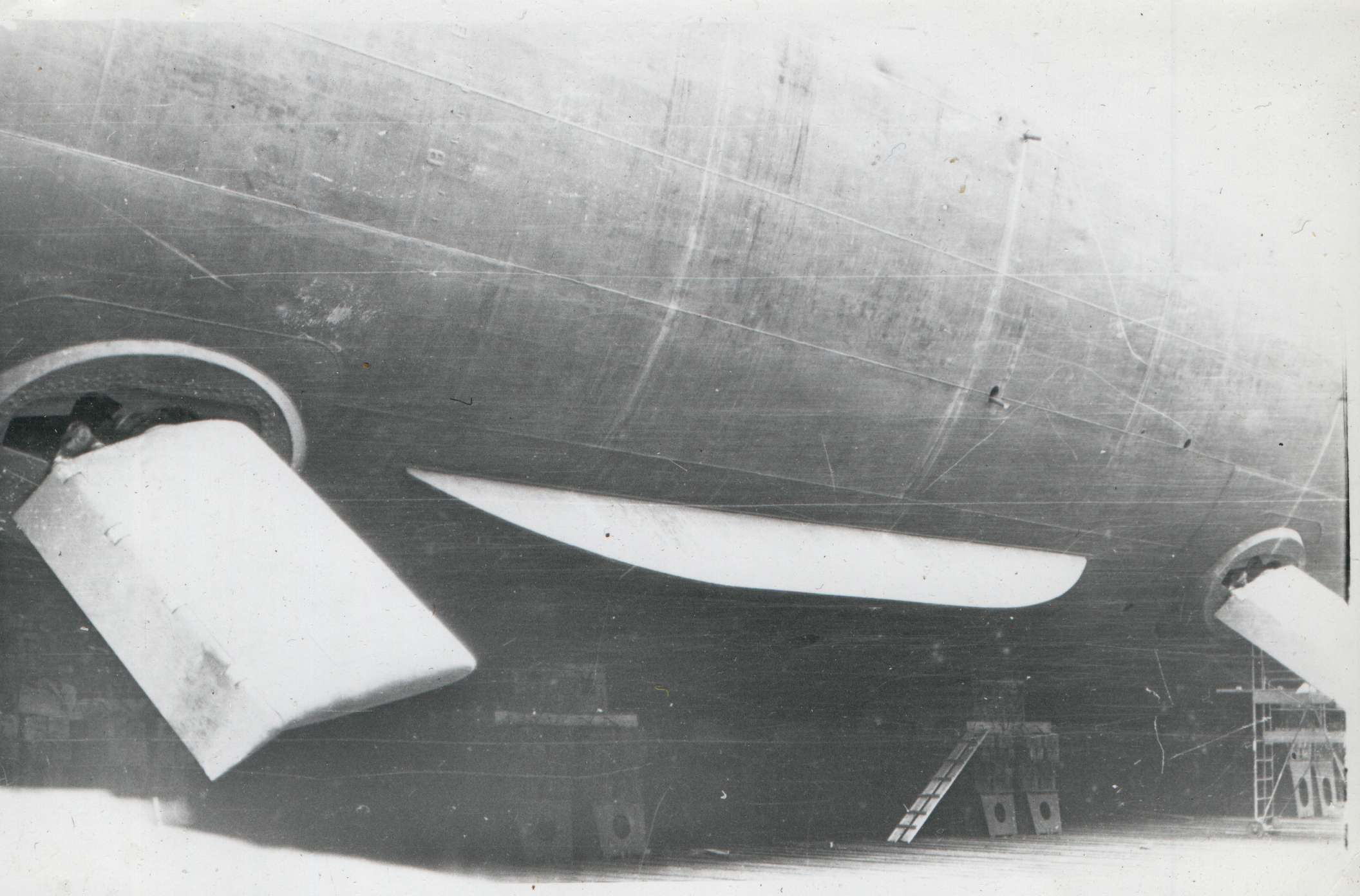

Эти фото для тебя наверняка не новость..
Эти фото для тебя наверняка не новость
Да. Есть такие.
Я и сам снимал Москву в доке.
К сожалению, снимал не как моделист.
Точно помню что чертёж у меня был.
Но он погиб вместе с компьютером во время пожара в мастерской.
Модель не коммерческая, для души.
Ого! Два с половиной метра!
Впечатляющий размах! Работы буудет...
Ого! Два с половиной метра!
Впечатляющий размах! Работы буудет...
Торопиться некуда, буду строить потихоньку.
Точно помню что чертёж у меня был.
Но он погиб вместе с компьютером во время пожара в мастерской.
Этот чертеж зрительно помню, но из какого журнала (книги) - как отрубило...
Этот чертеж зрительно помню, но из какого журнала (книги) - как отрубило...
Вот вот, который день пытаюсь найти его в сети.
Точно был на "морском". А где?

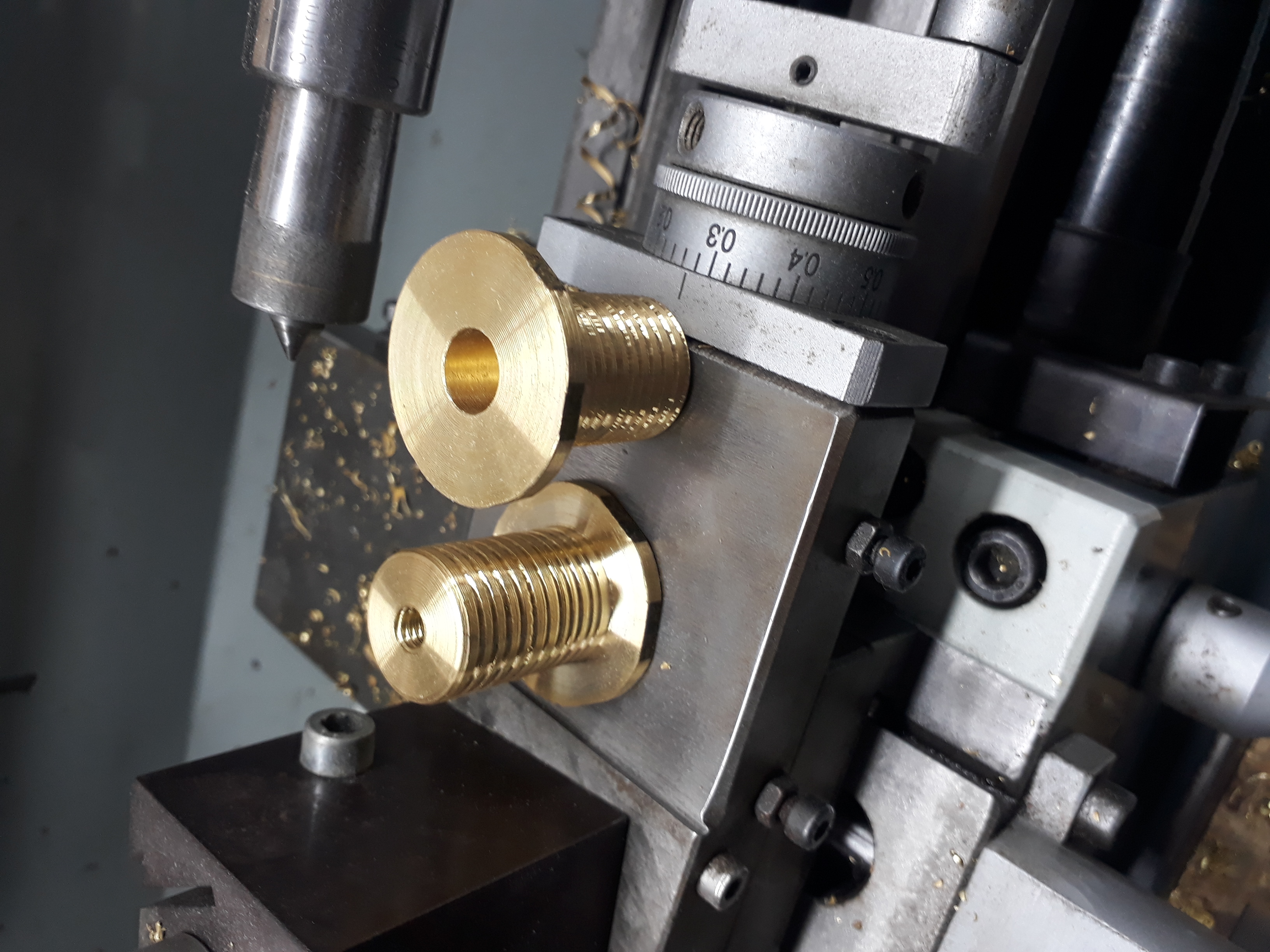

Закладные бобышки под стойки.
Вот Валера к чему приводят твои провокации!
Вот Валера к чему приводят твои провокации!
Да неужели... !?
Будешь гнать паралельно два масштаба? СИЛЕН!!!
Будешь гнать паралельно два масштаба?
Они одинаковые, масштаб один. Исполнение будет разным.
Они одинаковые, масштаб один. Исполнение будет разным.
Ну это чуток полегче , но все равно - задача грандиозная!
но все равно - задача грандиозная!
А што делать? Вы с Виталием были очень убедительны!
Исполнение будет разным.
А што делать? Вы с Виталием были очень убедительны!
И в таком случае стоит заранее озаботится о лабораторном блоке питания не менее 5А , а лучше больше. Гальваники будет предостаточно.
И в таком случае стоит заранее озаботится о лабораторном блоке питания не менее 5А , а лучше больше. Гальваники будет предостаточно.
Я купил установку для гальваники ещё года два тому назад.
Пока столкнулся с проблемой поиска фольгированного текстолита длиной 2.5м
Я купил установку для гальваники ещё года два тому назад.
Звучит впечатляюще.
Какого размера ванна?
Они одинаковые, масштаб один. Исполнение будет разным.
Я купил установку для гальваники ещё года два тому назад.
А можно посмотреть?
Какого размера ванна?
Одна цилиндрическая диаметром 120 глубиной 200. Вторая прямоугольная 600х400 глубиной 300
А можно посмотреть?
Откапаю, конечно покажу.
Она пережила 2 переезда, гдето в коробках.
Вторая прямоугольная 600х400 глубиной 300
Хороший размер , с запасом.

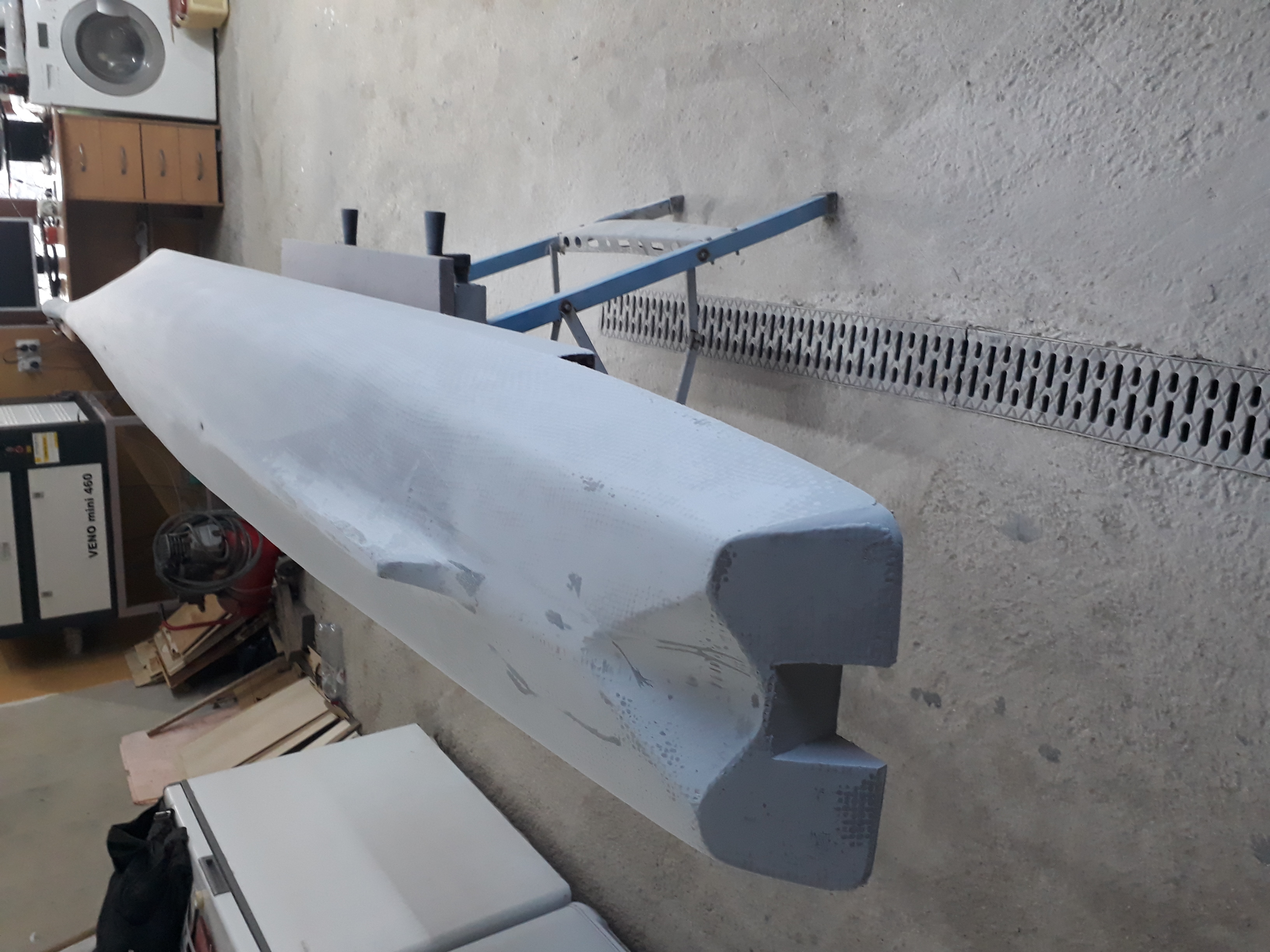

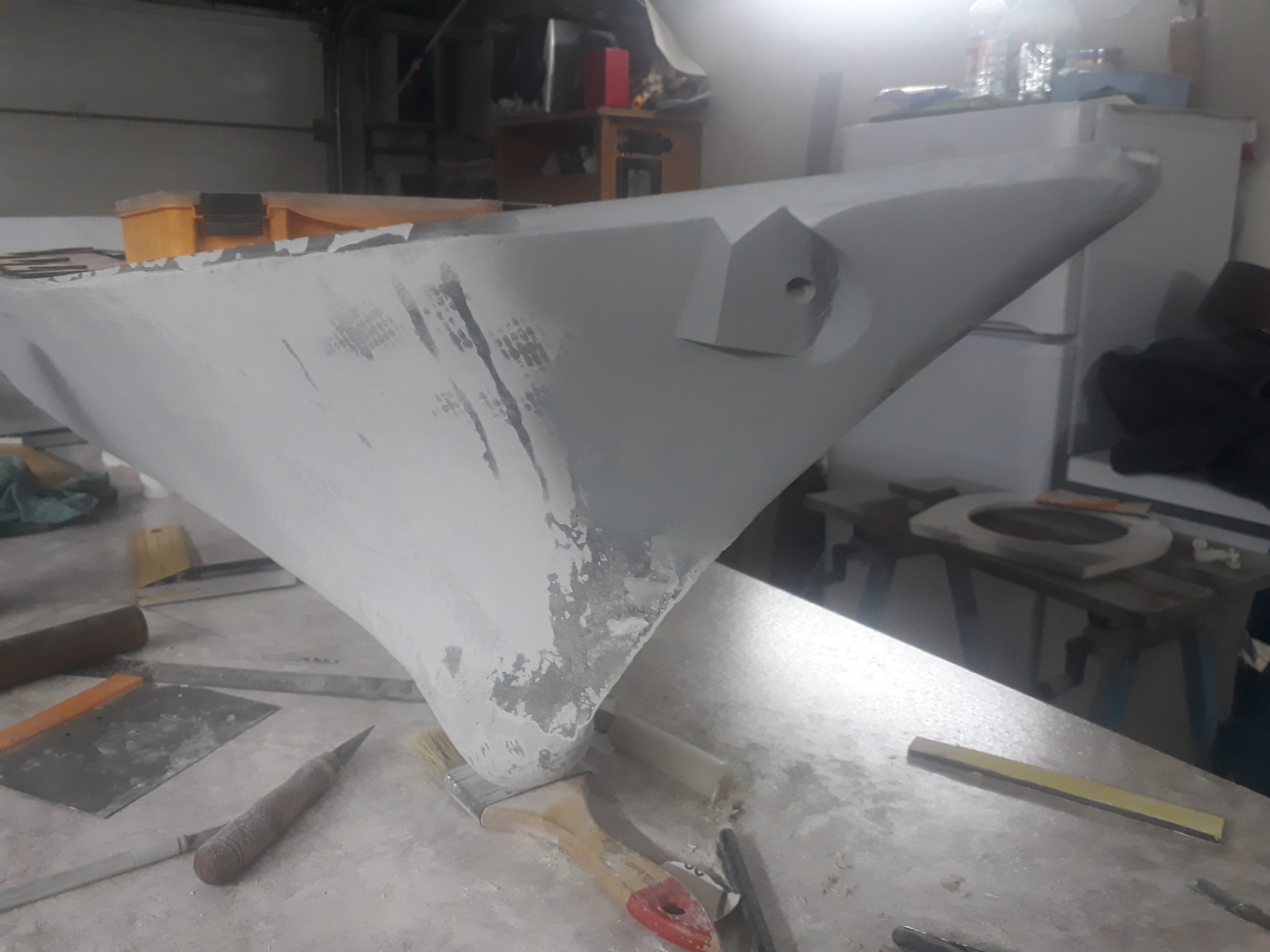

Интересно, зачем такая конфигурация кормовой оконечности?
Интересно, зачем такая конфигурация кормовой оконечности?
Возможно чтобы буксируемую ГАС не разломать об транец при спуске-подъеме.
Возможно чтобы буксируемую ГАС не разломать об транец при спуске-подъеме.
Именно так!
Возможно так и есть, но на других проектах, таких кормовых срезов не наблюдается.
Возможно так и есть, но на других проектах, таких кормовых срезов не наблюдается.
Как вариант - на предыдущих проектах набили "шишек" , а тут решили наконец-то избавиться от них.
В качестве рассуждений - этот лоток создает дополнительный напор воды (на ходу естессно..) и направляет его точно в то место где происходит спуск-подъем ГАС.
Мне не известно как выглядит СПУ этой ГАС , но чтобы не ударить ГАС об корпус дополнительный напор воды не помешает для устойчивости процесса. ГАС меньше будет швырять влево-вправо.
ГАС меньше будет швырять влево-вправо.
Скорее всего, тебе как корабелу-корпуснику виднее. Не зря на пр.1155 наваривали "яйца".
И еще, видимо, уменьшает "проседание" кормы на ходу.
Скорее всего, тебе как корабелу-корпуснику виднее. Не зря на пр.1155 наваривали "яйца".
На эту тему из развлечений яхтсменов:
- на малом ходу яхты , с транца, бросают в воду конец и чел держась за него нежится в воде обтекаемый мягкой и нежно струей
- оставшиеся на борту челы понемногу прибавляют ход и наблюдают за "жертвой" в воде
- струя из нежной превращается в тугой поток и "жертва" не может сдвинутся ни вперед , ни влево-вправо (ГАС), а только назад , в море , в свободное плавание
- дождавшись когда "жертва" окончательно выбьется из сил борясь с потоком , "садисты" втаскивают обессиленное тело на борт...
Что ни говори, а Совецкие кораблестроители знали толк в красоте.
Отредактировано lizard333 (30.03.23 22:44:36)
