Как бы вы сделали???

Страница: 1

Сообщений 1 страница 15 из 15

1

  • Автор: Samyn
  • Участник
  • Samyn
  • Откуда: М.О г Подольск микр. Львовский
  • Зарегистрирован: 16.02.16
  • Сообщений: 157
  • Последний визит:
    13.05.24 22:55:49

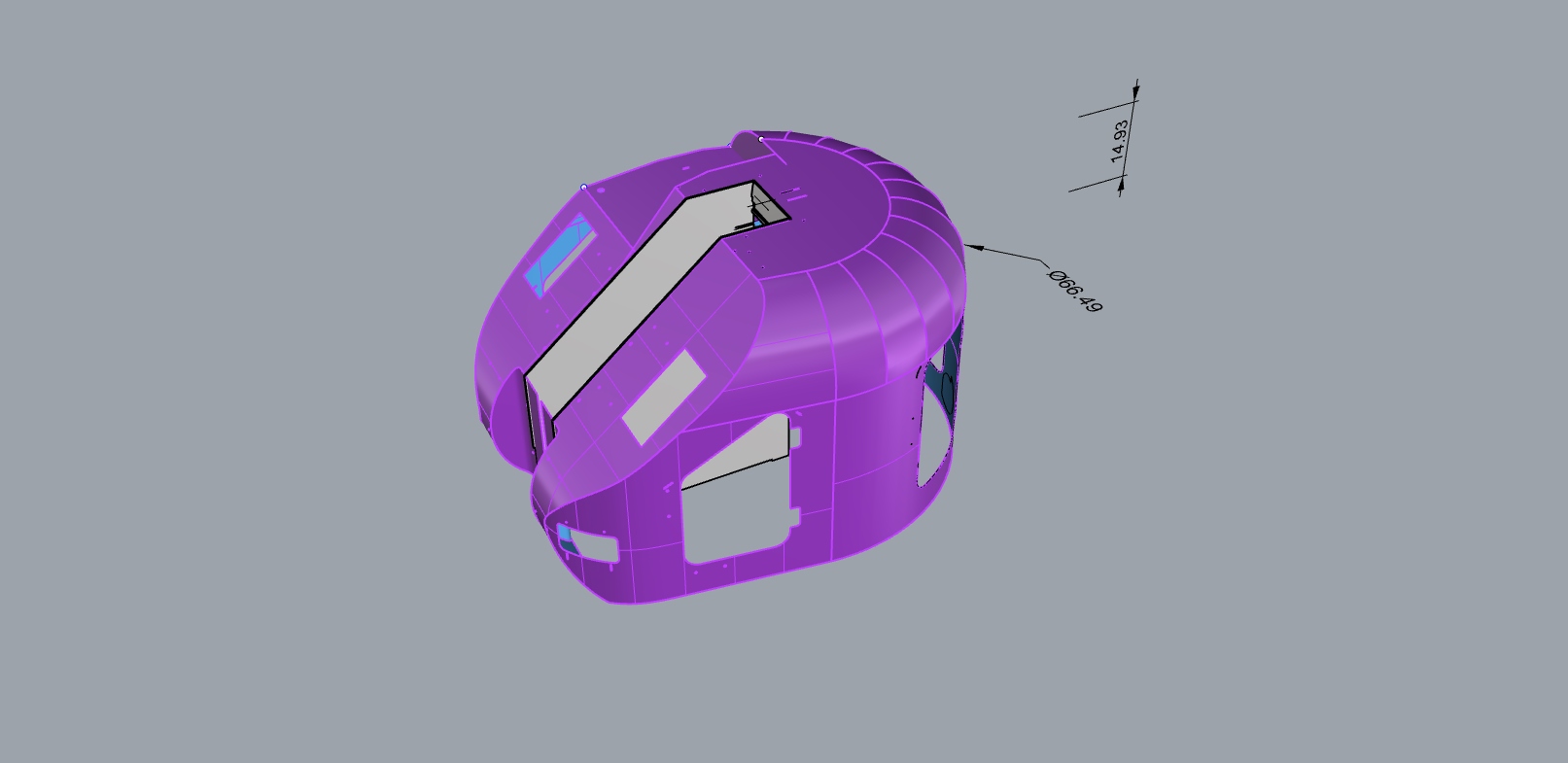

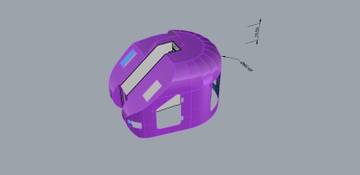

Вот в чем проблема ..... На моем ORKANе присутствует пушка АК176 .

https://forumupload.ru/uploads/0013/94/06/18/t947429.jpg

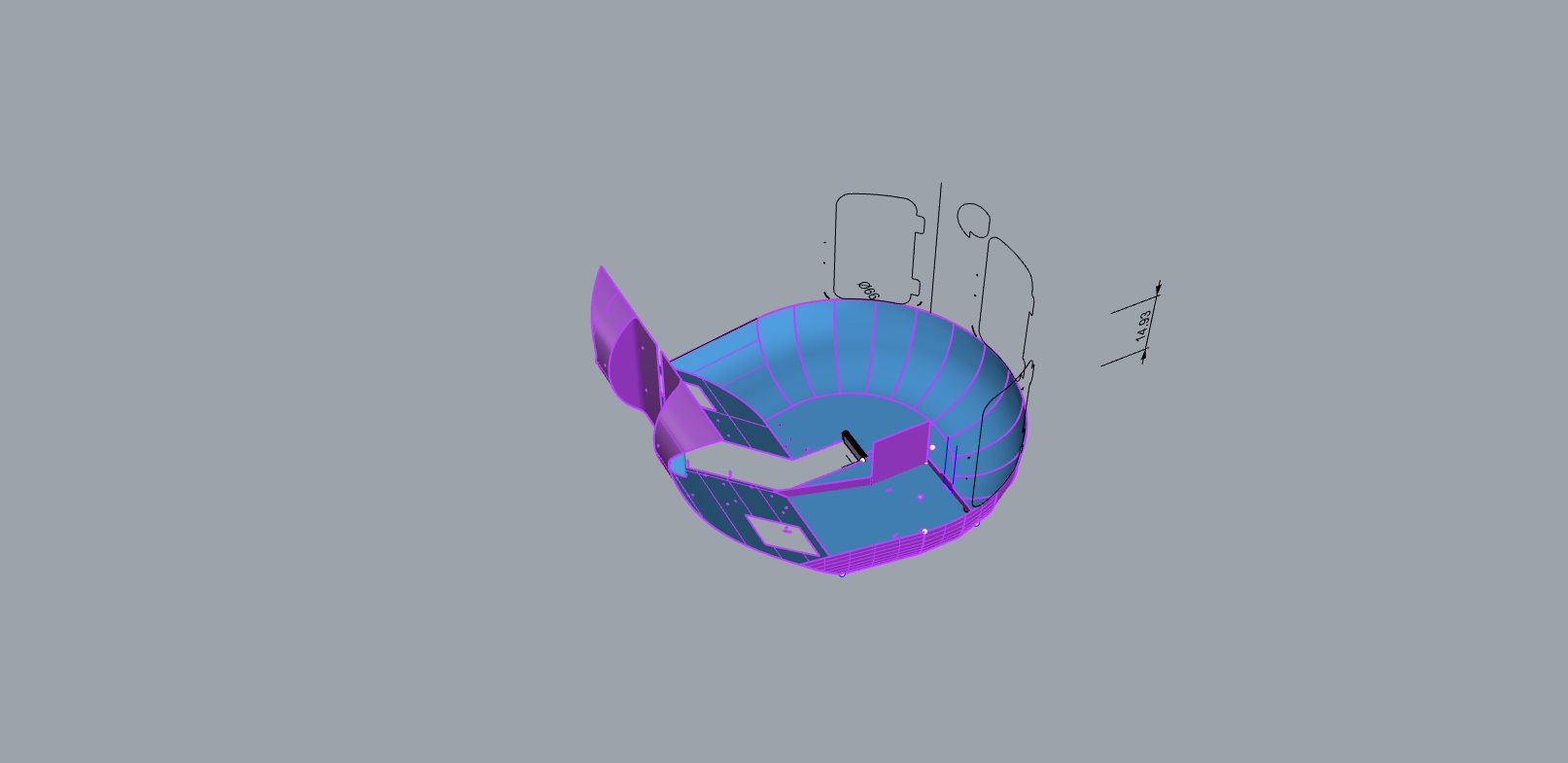

Путей изготовления много, но я решил пойти путем спаивания элементов между собой.....Материал  любимая латунь. Толщина ?? 0.15мм или макс 0.25мм.(борьба с весом) Спайку буду производить оловянным припоем .

https://forumupload.ru/uploads/0013/94/06/18/t408753.jpg

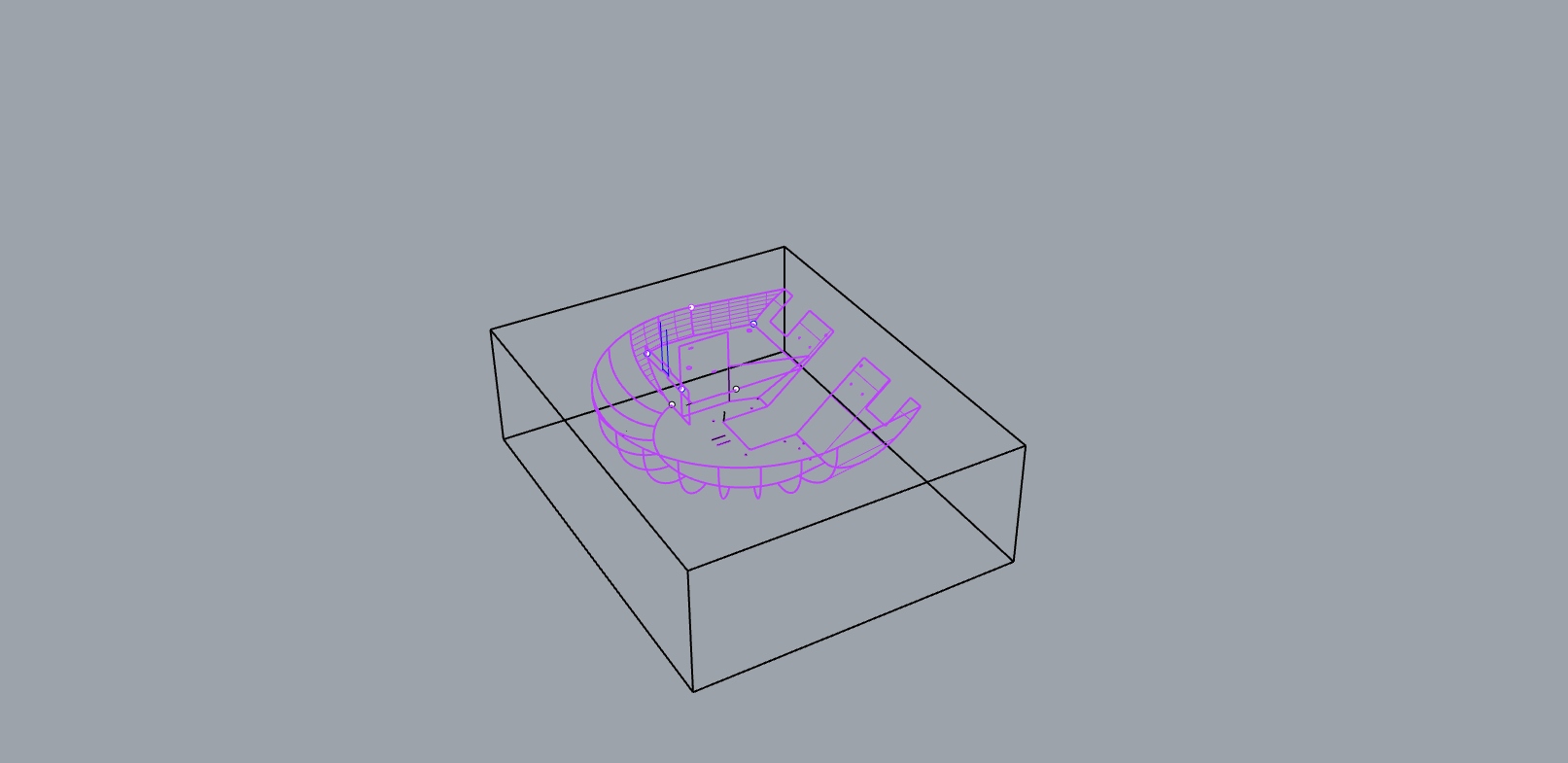

Раскрой всех элементов я произведу, не проблема, а вот паять придется на кондукторе .Я боюсь что на весу все это поведет . В планах делать для башни два кондуктора .Подскажите имеет ли смысл в этой задумке? Может быть есть другие пути !

https://forumupload.ru/uploads/0013/94/06/18/t747508.jpg

2

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34

Вижу 2 основных пути если делать из металла:

- если латунь то пайка на кондукторе , отфрезерованном с учетом толщины металла

- медь осажденная гальваникой , но при такой сложной детали нужен опыт и навык работы в гальванопластике

3

  • Автор: Алексей Логинов
  • Администратор
  • Алексей Логинов
  • Зарегистрирован: 29.11.13
  • Сообщений: 1362
  • Последний визит:
    Вчера 23:58:22

А какой масштаб или размеры?

4

  • Автор: buharev
  • Участник
  • Зарегистрирован: 23.01.16
  • Сообщений: 468
  • Последний визит:
    18.05.24 21:24:21

Стеклопластик. Тем более, из-за ограничения по массе.

5

  • Автор: Старпом
  • Участник
  • Старпом
  • Откуда: Челябинск
  • Зарегистрирован: 27.03.20
  • Сообщений: 852
  • Последний визит:
    Вчера 04:28:15
buharev написал(а):

Стеклопластик. Тем более, из-за ограничения по массе.

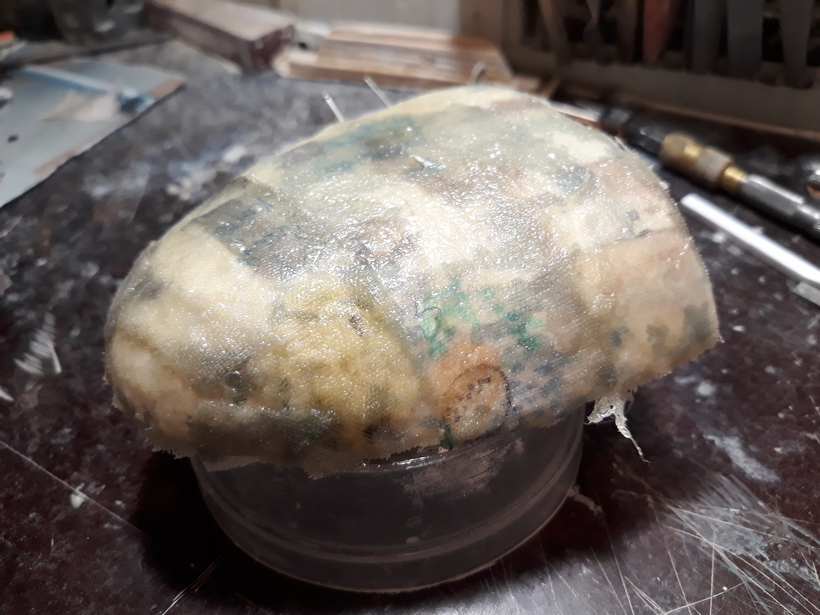

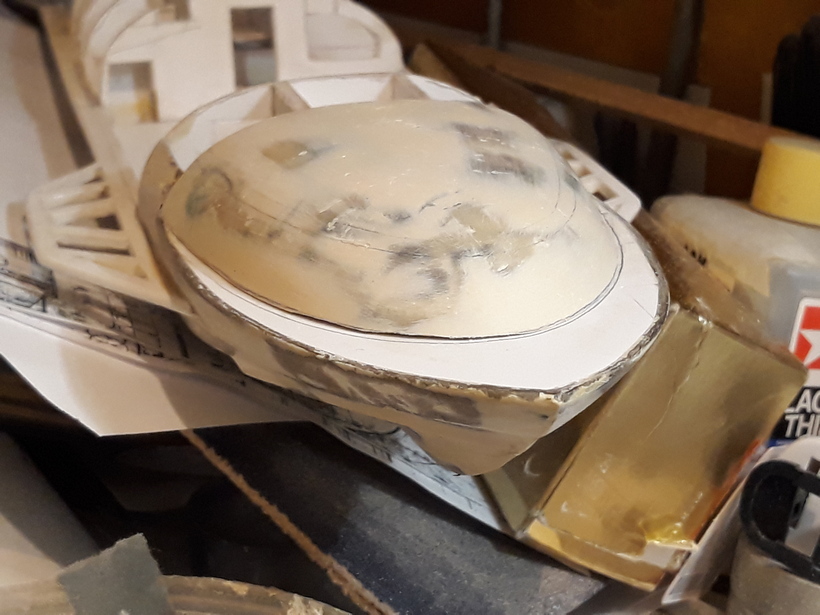

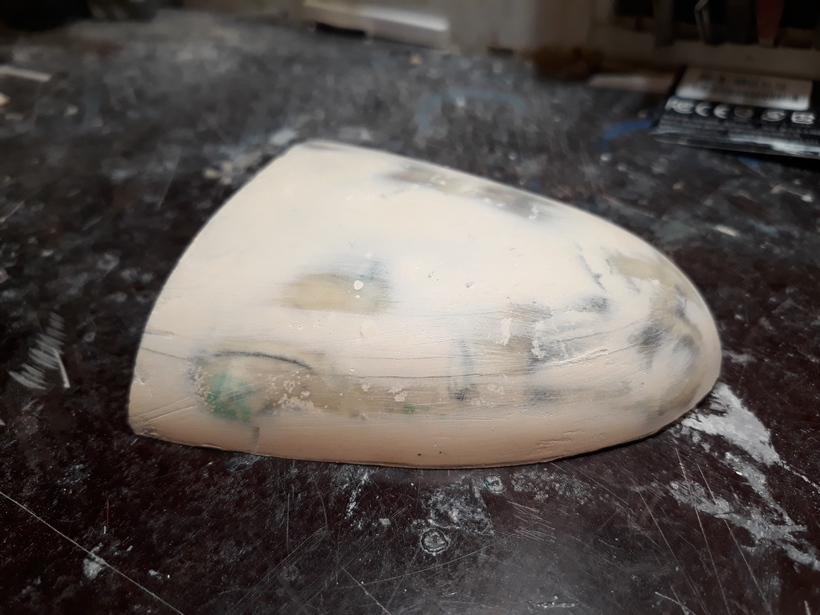

Я, за стеклопластик. Мне думается, что башня не несет сильной нагрузки. По этому из своего опыта я даже применил бы не стеклоткань,
а туалетную бумагу (ну или полотенца бумажные), для уменьшения толщины.  И кусочками, кусочками, как папье-маше.
Я делал такое, правда с простой тканью, получается замечательно. И обрабатывается потом отлично. Правда у меня деталь была значительно проще.
https://forumupload.ru/uploads/0013/94/06/22/t477034.jpg
https://forumupload.ru/uploads/0013/94/06/22/t212434.jpg
https://forumupload.ru/uploads/0013/94/06/22/t374525.jpg
https://forumupload.ru/uploads/0013/94/06/22/t643137.jpg

На мой взгляд гораздо проще, тем более болван есть, как я понял. :dontknow:

6

  • Автор: Samyn
  • Участник
  • Samyn
  • Откуда: М.О г Подольск микр. Львовский
  • Зарегистрирован: 16.02.16
  • Сообщений: 157
  • Последний визит:
    13.05.24 22:55:49

Спасибо за ответы .....
Стеклопластик, папье-маше хороший вариант. Но не в этом варианте....

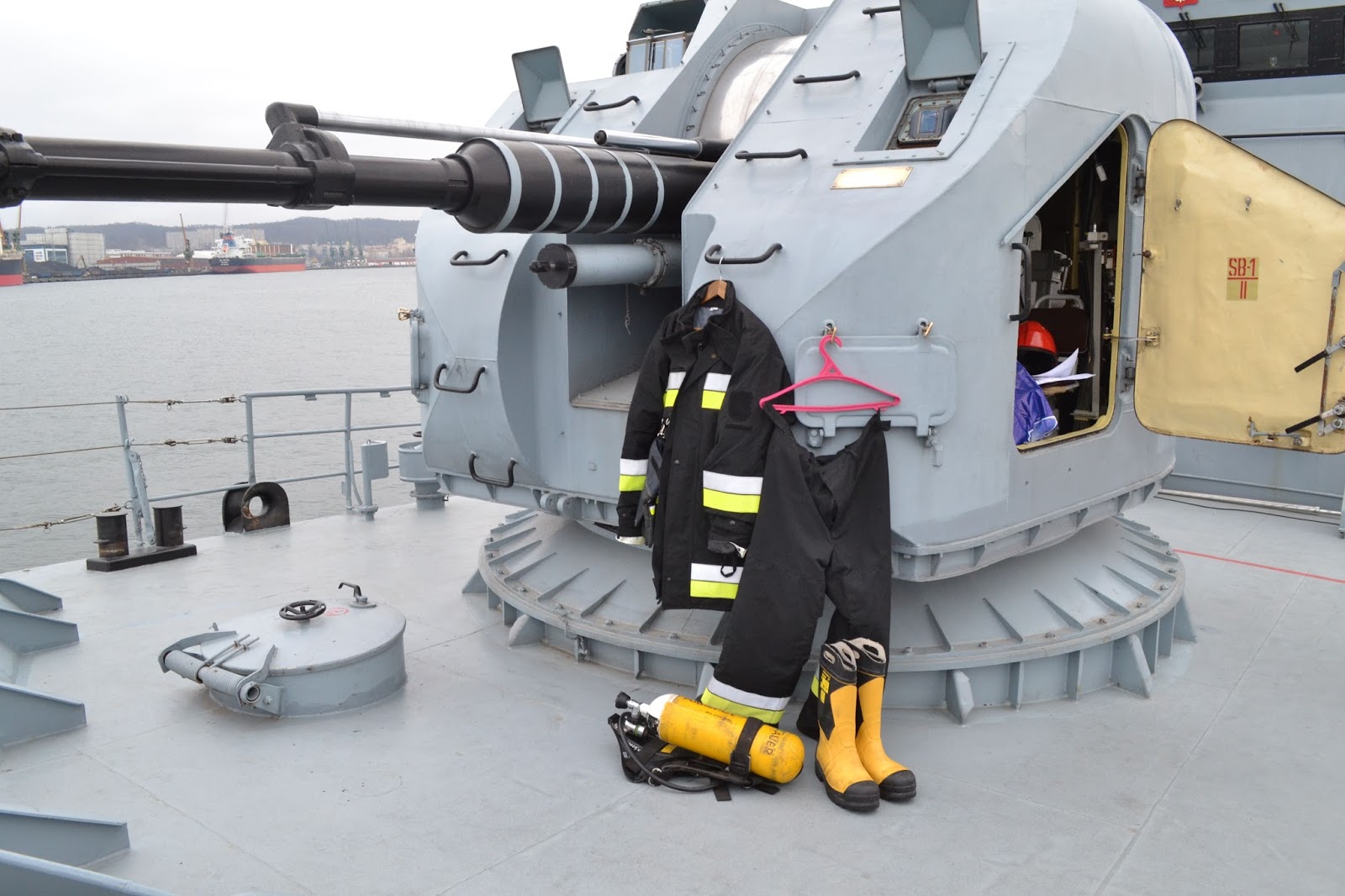

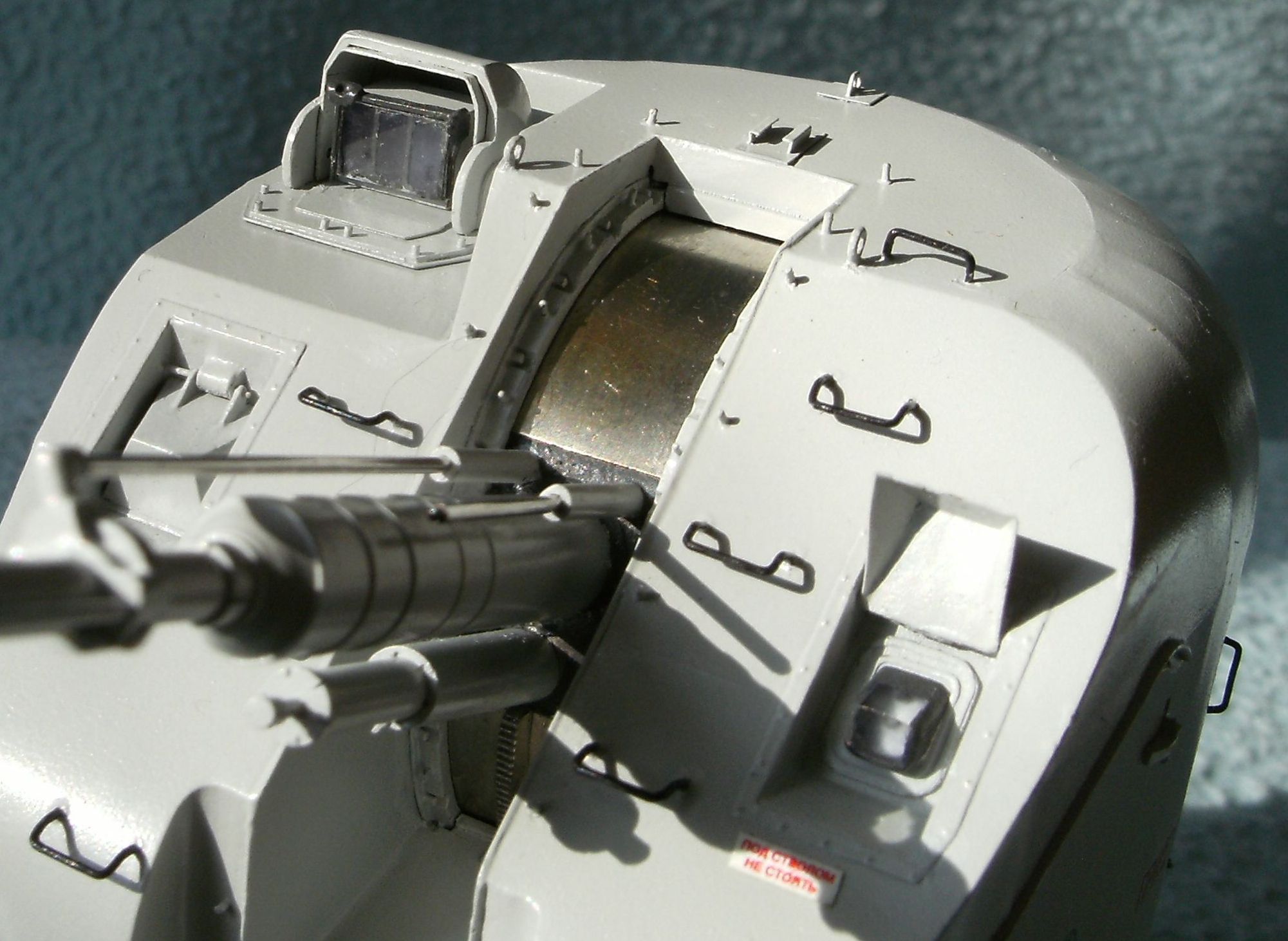

https://forumupload.ru/uploads/0013/94/06/18/t754099.jpg
https://forumupload.ru/uploads/0013/94/06/18/t448760.jpg
https://forumupload.ru/uploads/0013/94/06/18/t401837.jpg

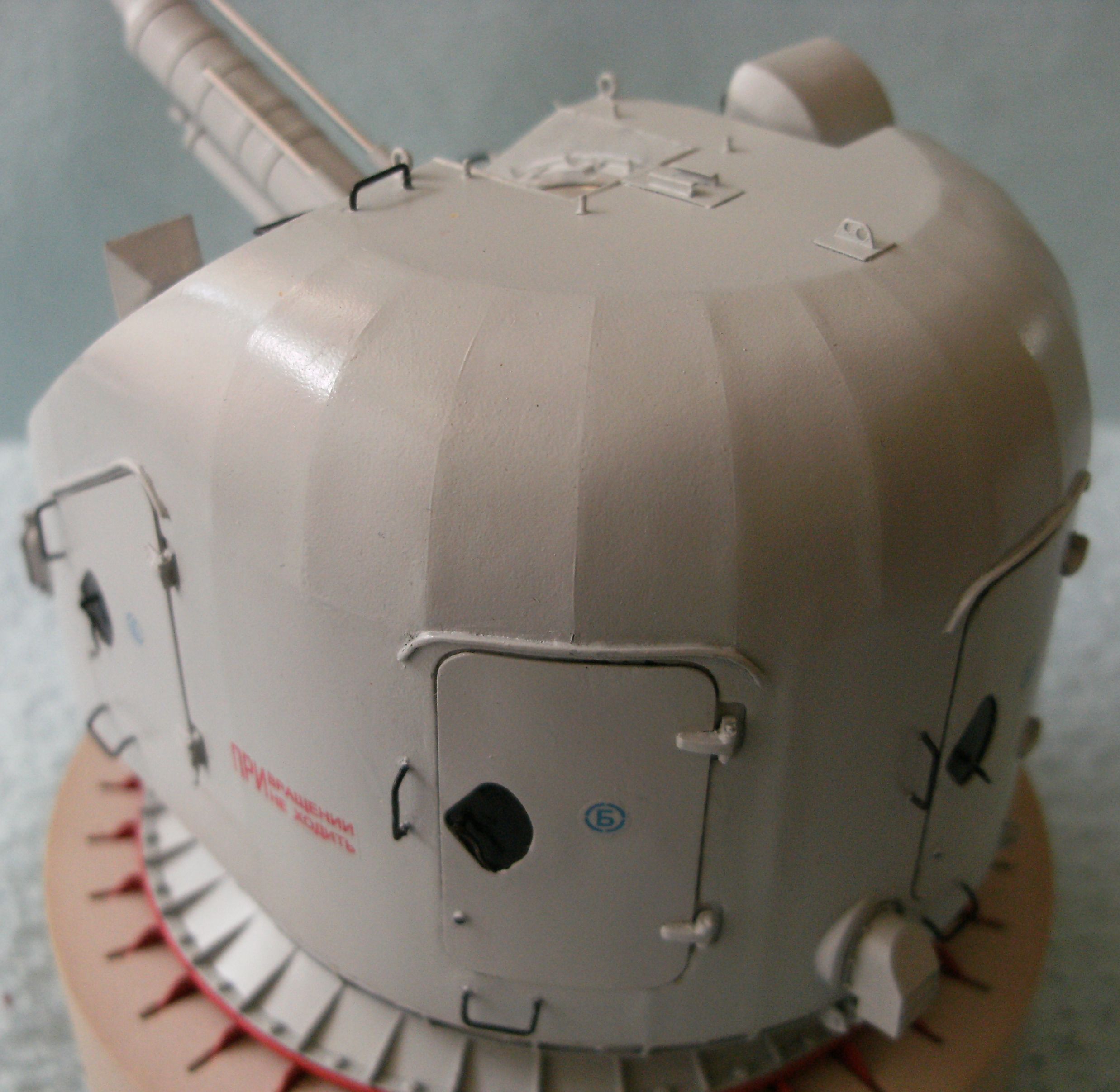

Фотография не моя...

двойная прогибь!!!! и швы бес которых теряется весь вид.

Отредактировано Samyn (23.01.22 08:22:40)

7

  • Автор: Samyn
  • Участник
  • Samyn
  • Откуда: М.О г Подольск микр. Львовский
  • Зарегистрирован: 16.02.16
  • Сообщений: 157
  • Последний визит:
    13.05.24 22:55:49
Алексей Логинов написал(а):

А какой масштаб или размеры?

масштаб 45 размеры есть на рисунке d66.49мм высота шляпки 14.93мм

8

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34

Ну дык ежели вопрос не упирается в металл...  куда проще:

- 3Д  модель из воска или на принтере
- по ней  изготовить резиновую форму
- в форме отлить изделие из литьевой смолы в нужном кол-ве
- для облегчения внутри сделать выборку материала фрезой

9

  • Автор: Старпом
  • Участник
  • Старпом
  • Откуда: Челябинск
  • Зарегистрирован: 27.03.20
  • Сообщений: 852
  • Последний визит:
    Вчера 04:28:15

Тоже прекрасный вариант. Все швы и прогибь сделать можно. Хотя и в папье-машевском варианте это тоже можно провернуть. :flag:  :cool:

10

  • Автор: Samyn
  • Участник
  • Samyn
  • Откуда: М.О г Подольск микр. Львовский
  • Зарегистрирован: 16.02.16
  • Сообщений: 157
  • Последний визит:
    13.05.24 22:55:49

:flag:  :flag:
villi вы что смеётесь?????????????????????

3Д  модель из воска или на принтере


Если пойти по этому пути то нужен 3D на УФ смоле которого нет, есть чпу. Если заказывать на стороне это 3000-1000р. Но мы не ищем простых путей мне важен процесс.....

- по ней  изготовить резиновую форму

Для начала ознакомиться с технологиями и купить материалы..
Может я вопрос не правильно поставил тогда извините .

11

  • Автор: Samyn
  • Участник
  • Samyn
  • Откуда: М.О г Подольск микр. Львовский
  • Зарегистрирован: 16.02.16
  • Сообщений: 157
  • Последний визит:
    13.05.24 22:55:49

Я хотел сделать так ....
Из латуни я на чпу вырезаю все выкройки поверхностей....
Потом с помощью ЧПУ делаю матрицу (негатив) в материале который имеет твердую структуру и не подвержен искажениям после тепловых обработок(пропайка швов).
Вкладываю свои поверхности в матрицу и пропаиваю.слегка ....
Вопрос не поведет ли материал ??? Может его скрючит и все мои труды на смарку!!!!!!!!!!

12

  • Автор: Samyn
  • Участник
  • Samyn
  • Откуда: М.О г Подольск микр. Львовский
  • Зарегистрирован: 16.02.16
  • Сообщений: 157
  • Последний визит:
    13.05.24 22:55:49
Старпом написал(а):

Тоже прекрасный вариант. Все швы и прогибь сделать можно. Хотя и в папье-машевском варианте это тоже можно провернуть. :flag:  :cool:

Подпись автора

    Модель, это крик твоей души, которую ты услышал.

Слав к этому процессу я еще вернусь у меня очень много разных дельных вещей на моем кораблике .

Вот ссылка на корабь

https://cloud.mail.ru/public/GKcc/8ahWLt3L2

13

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34
Samyn написал(а):

Потом с помощью ЧПУ делаю матрицу (негатив)

Пайка в матрице???    %-)  %-)   Вот уж точно - вы не ищете легких путей...

  При наличии ЧПУ нет проблем сделать болван из оргстекла и на нем спокойно все спаять .  В.Скирдонов всю жизнь эту технологию использует.

14

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34
Старпом написал(а):

Хотя и в папье-машевском варианте это тоже можно провернуть

Вячеслав , технология папье-маше (настоящая , та что из бумажного теста)    дает огромную усадку и для наших дел не приемлема.

А то что ты называешь " папье-маше" , судя  по фото, это выклейка на болване  из любых материалов от бумаги до стеклоткани. ;)

15

  • Автор: Старпом
  • Участник
  • Старпом
  • Откуда: Челябинск
  • Зарегистрирован: 27.03.20
  • Сообщений: 852
  • Последний визит:
    Вчера 04:28:15
villi написал(а):

....А то что ты называешь " папье-маше" , судя  по фото, это выклейка на болване  из любых материалов от бумаги до стеклоткани.

  Да, Валера я согласен с тобой, я это и имел ввиду.
У меня почему-то всегда папье-маше ассоциируется с  выклейкой из лоскутков бумаги. :dontknow:
Ну, как-то повелось у меня так, хотя это конечно не правильно, если подходить строго.
Спасибо за поправку. :blush:
