Ледокол пр.97 "ПУРГА" масштаб 1:76

Страница: 1

Сообщений 1 страница 18 из 18

1

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34

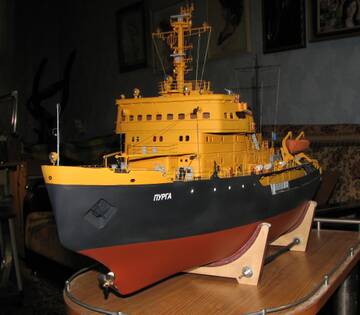

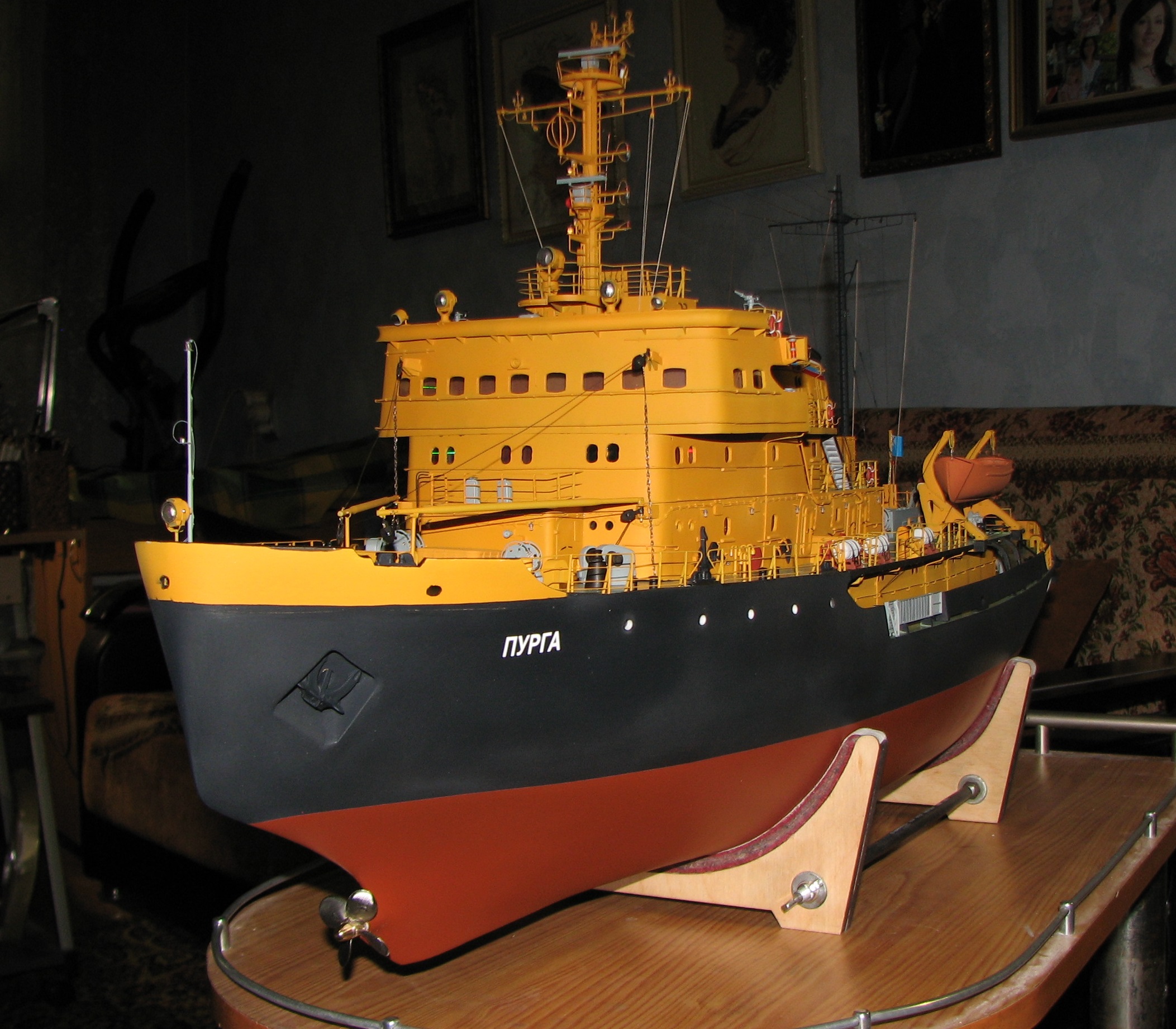

Ледокол  пр.97 "ПУРГА" масштаб 1:76.  Автор модели Владимир Скирдонов   , г.Запорожье.

Модель ходовая , масштаб выбран под требования класса F2-А - длиной до 900 мм.

https://forumupload.ru/uploads/0013/94/06/3/t523326.jpg

2

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34

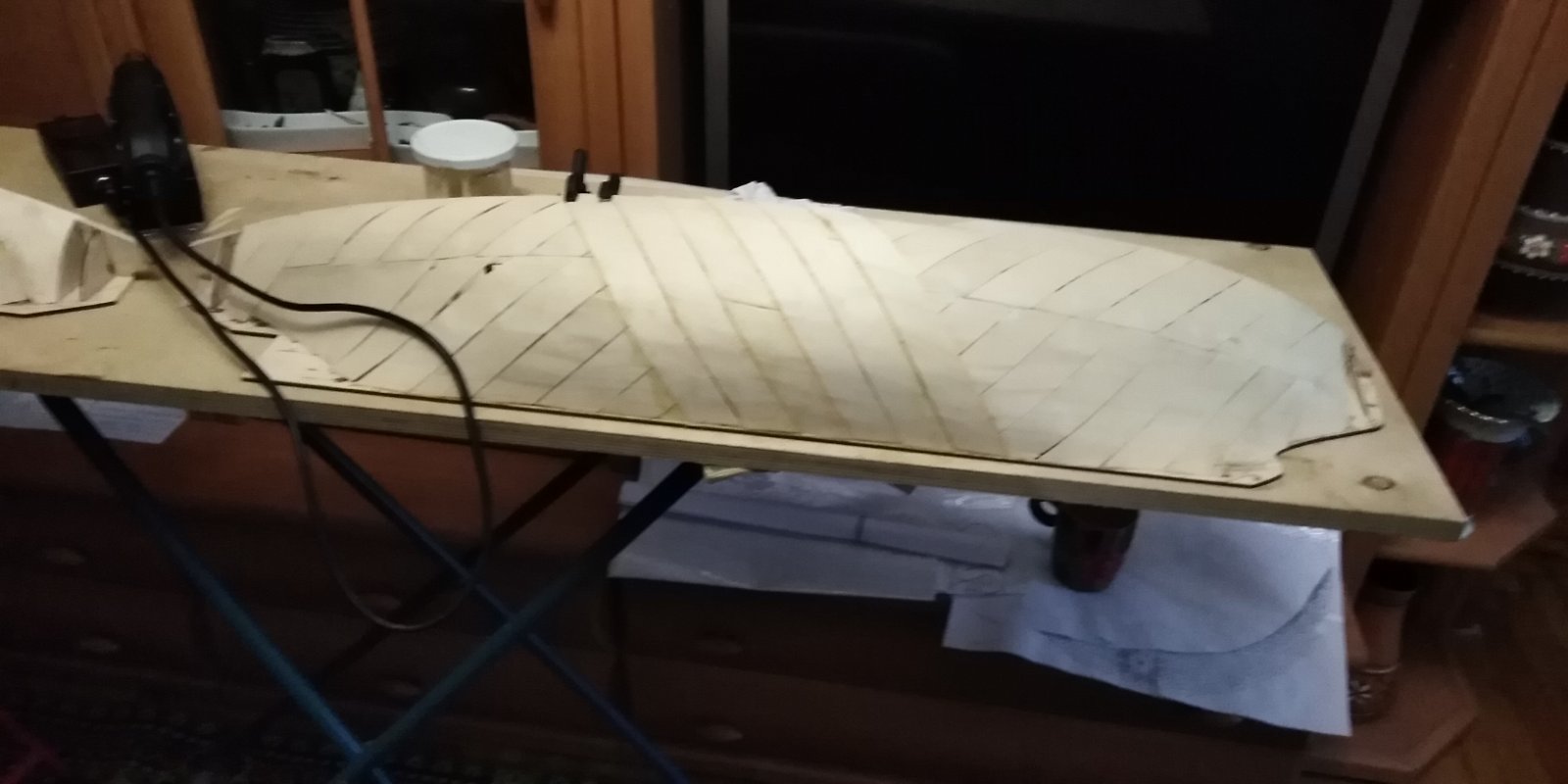

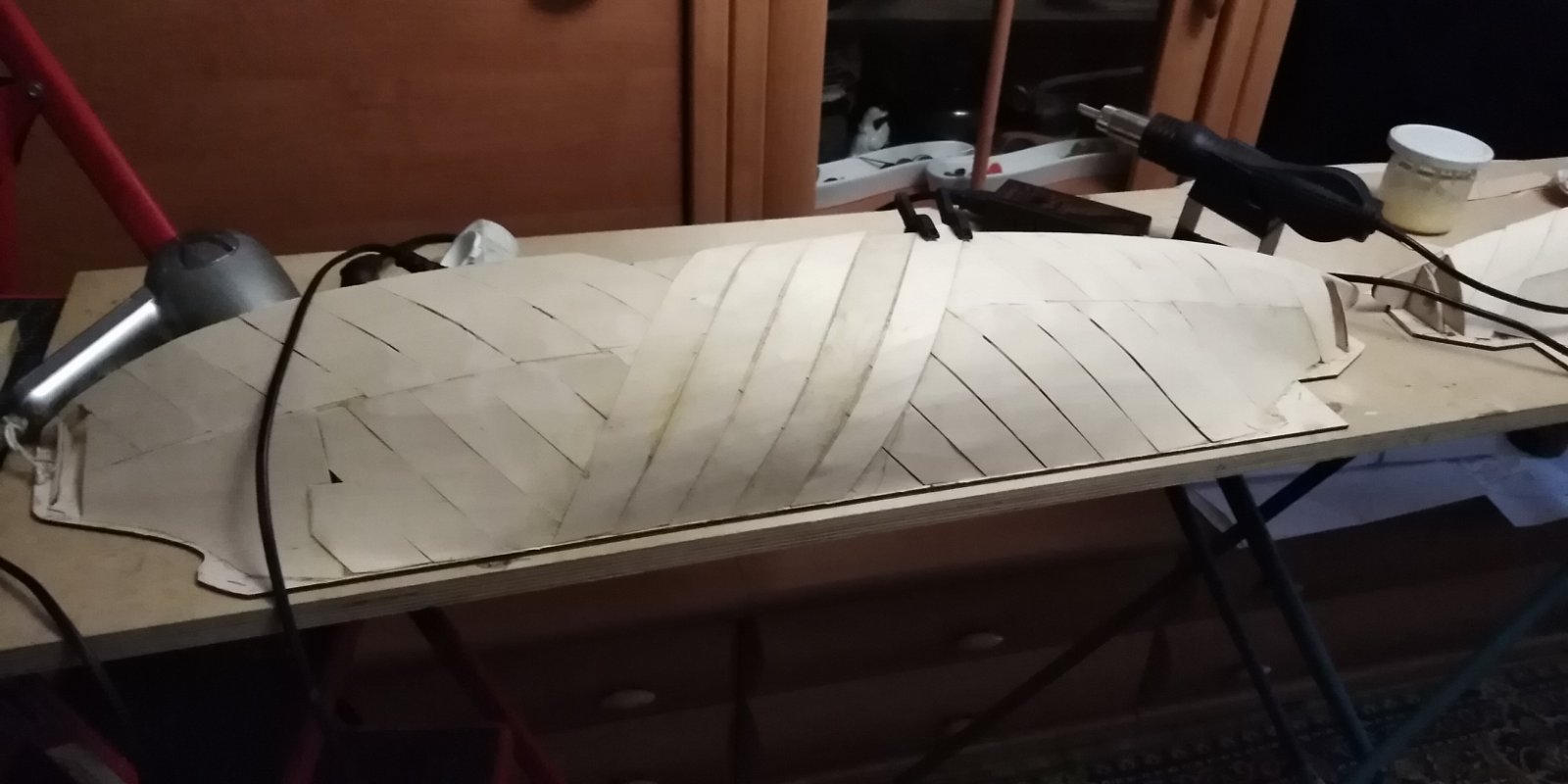

Водоизмещение модели  в 6 кг позволило построить корпус по наборной технологии.
Шпангоуты и  килевая рамка вырезаны лазером из фанеры.
Вместо деревянной рейки применена  диагональная обшивка из кленового шпона толщиной  0,8 мм  , яйцеобразные обводы корпуса  позволили это сделать.
Сверху корпус покрыт стеклотканью в 3 слоя.

https://forumupload.ru/uploads/0013/94/06/3/t343663.jpg https://forumupload.ru/uploads/0013/94/06/3/t159453.jpg

3

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34

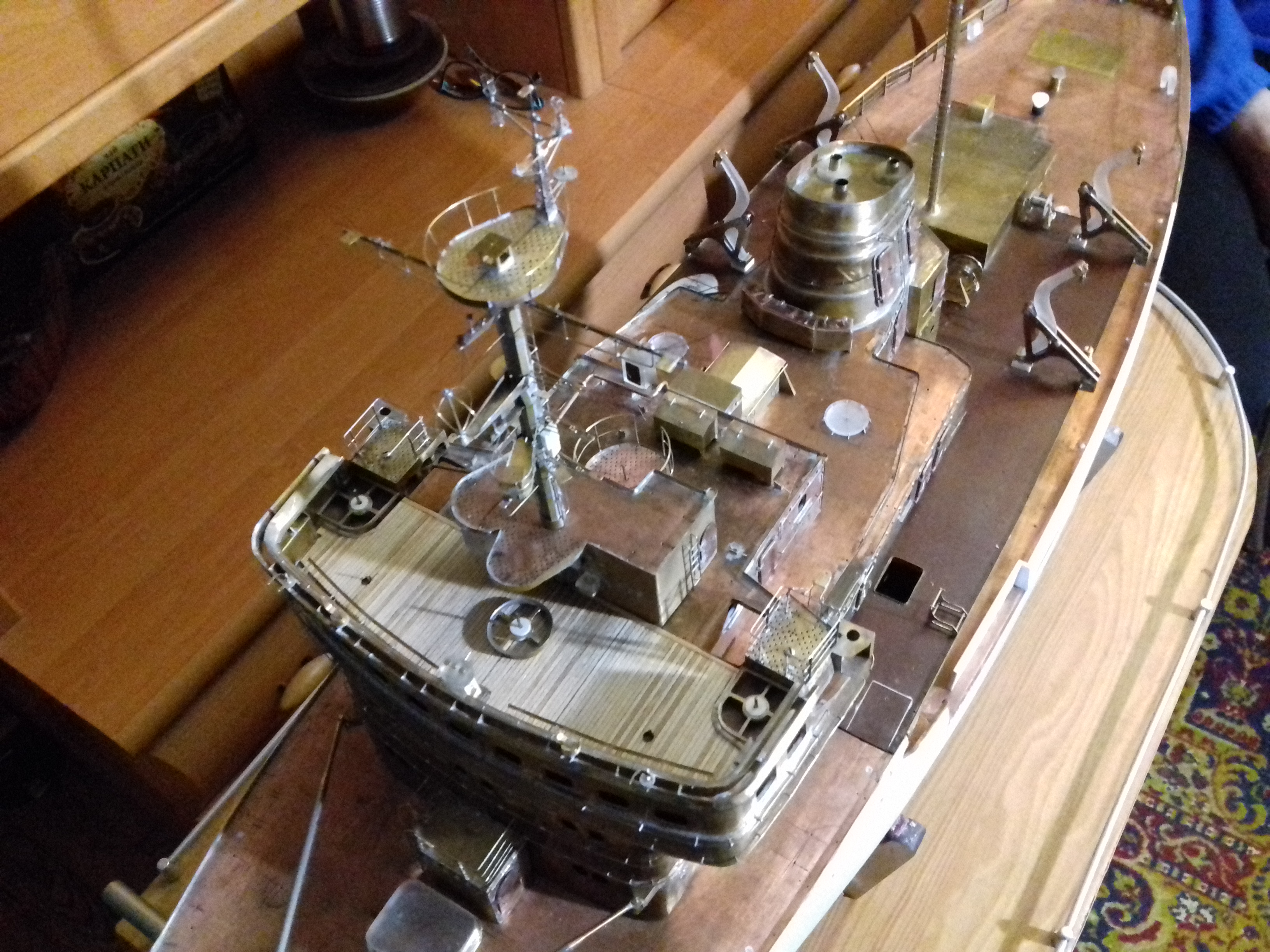

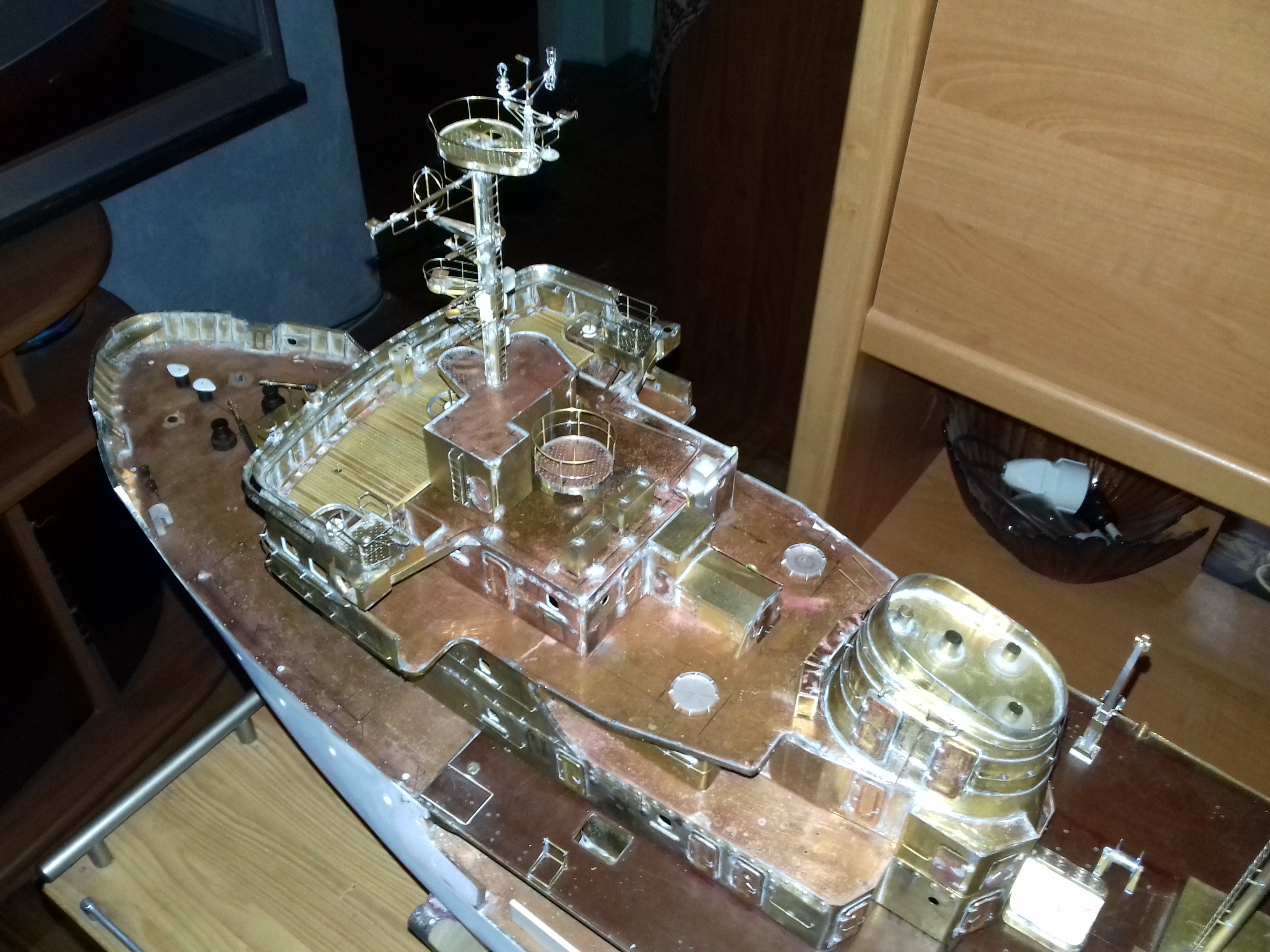

Надстройки и деталировка - металлллллл....!!!!!  :music:

https://forumupload.ru/uploads/0013/94/06/3/t864901.jpg  https://forumupload.ru/uploads/0013/94/06/3/t586260.jpg

4

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34

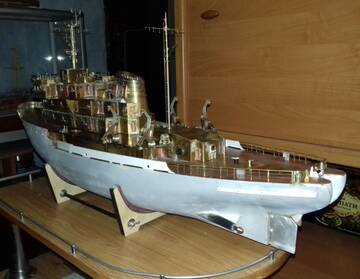

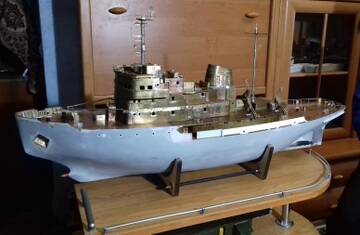

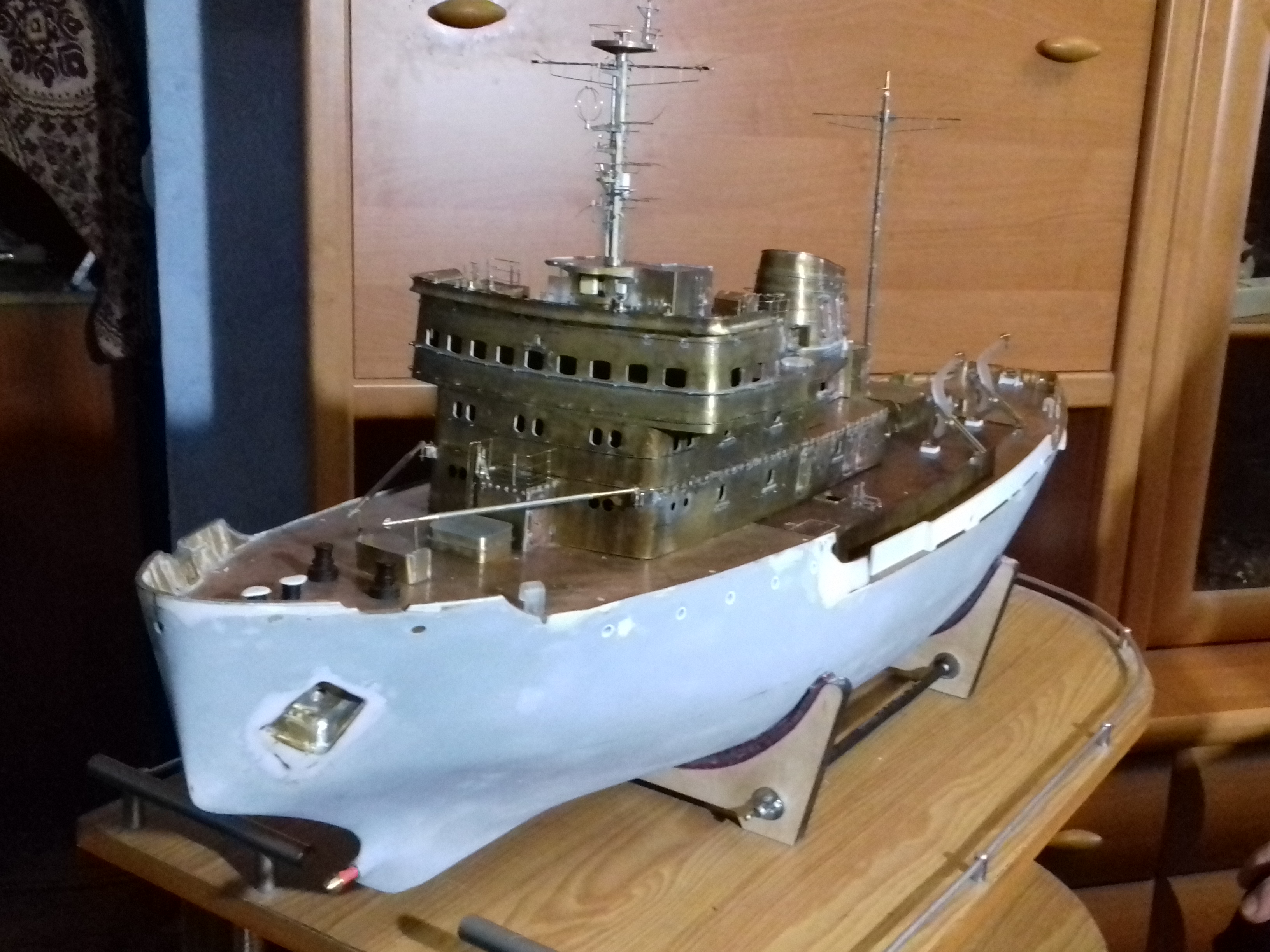

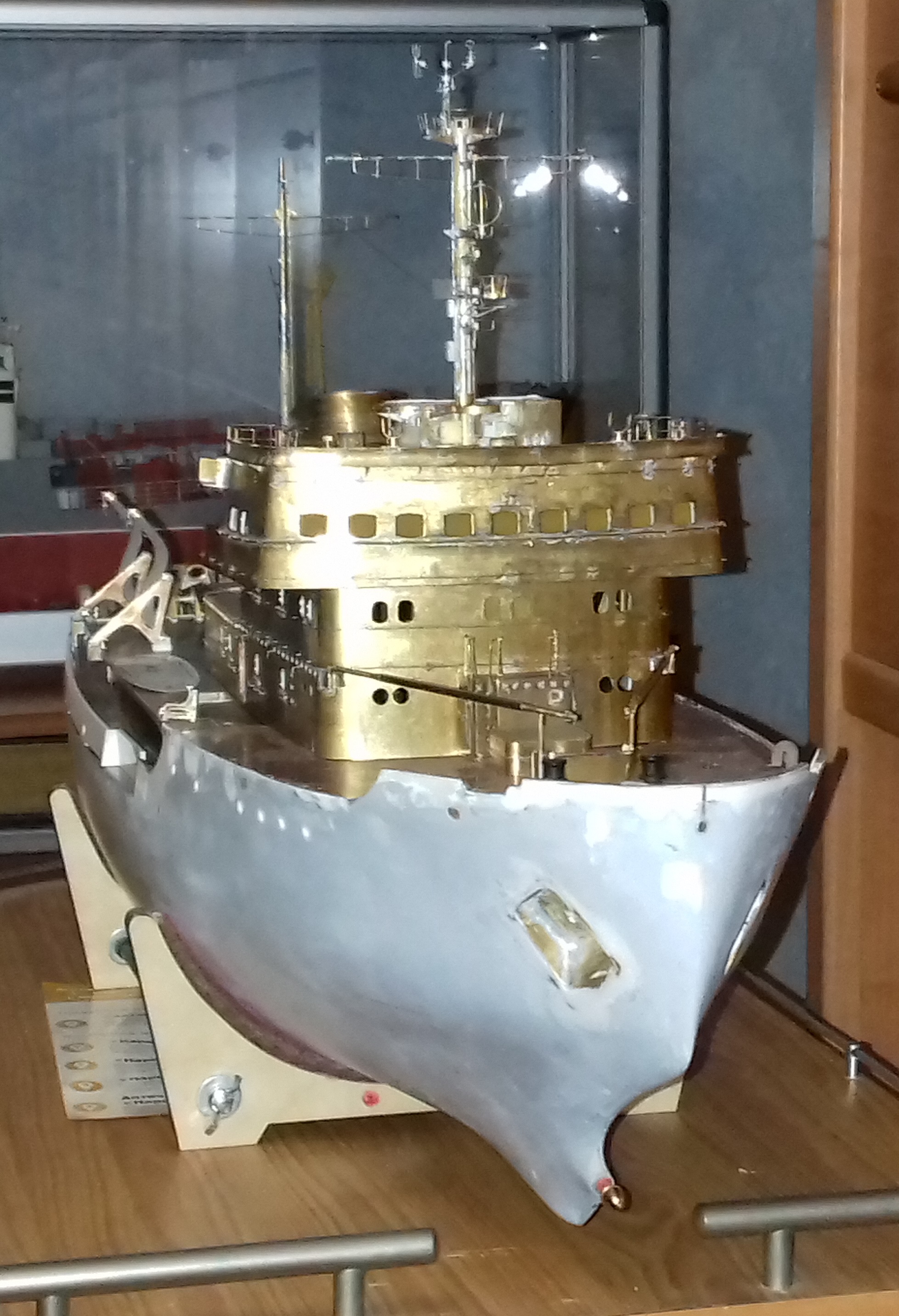

Как же прекрасна эта не крашенная латунь!    8-)

https://forumupload.ru/uploads/0013/94/06/3/t330428.jpg https://forumupload.ru/uploads/0013/94/06/3/t751847.jpg
https://forumupload.ru/uploads/0013/94/06/3/t379536.jpg https://forumupload.ru/uploads/0013/94/06/3/t296222.jpg

5

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34

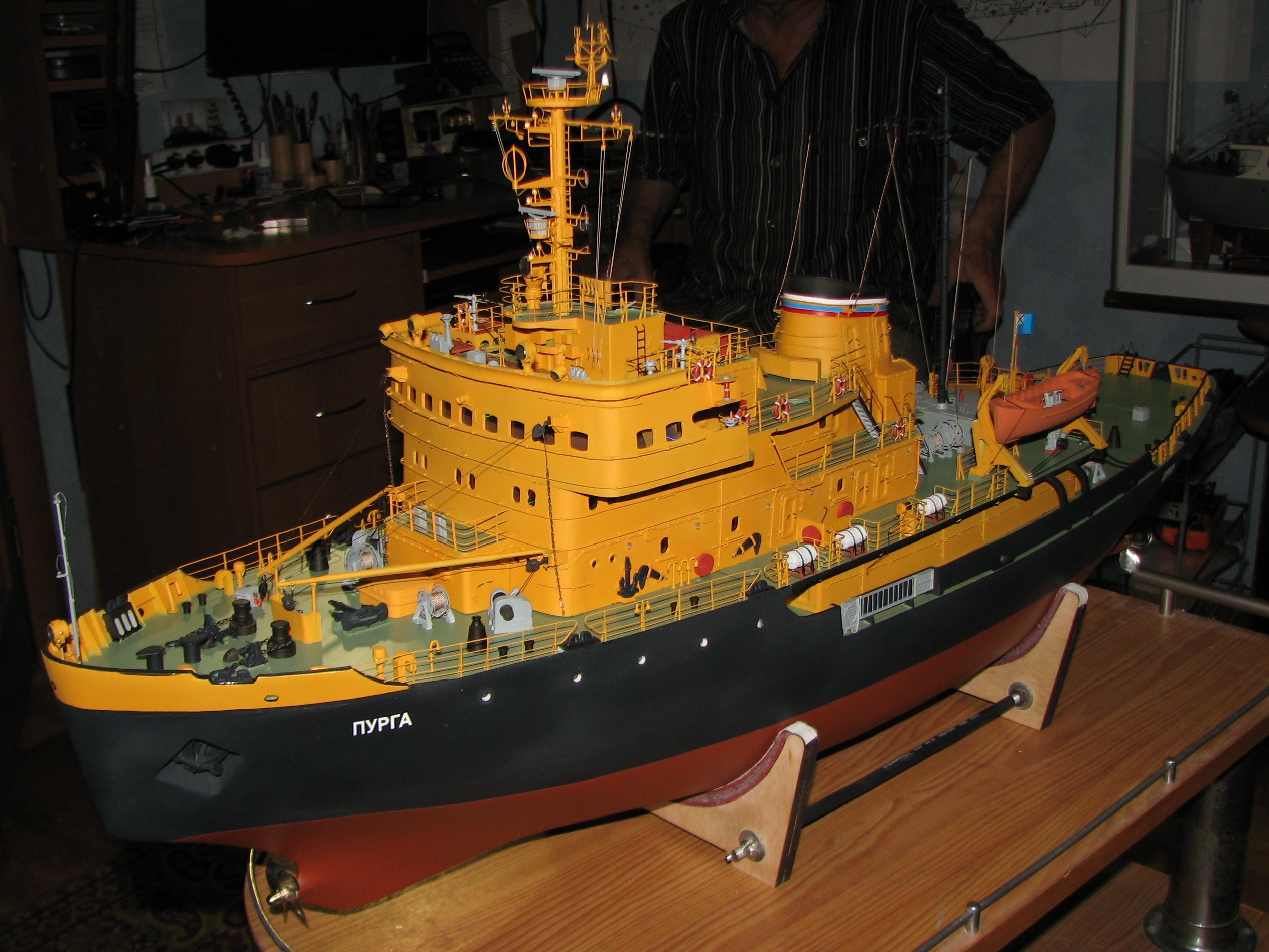

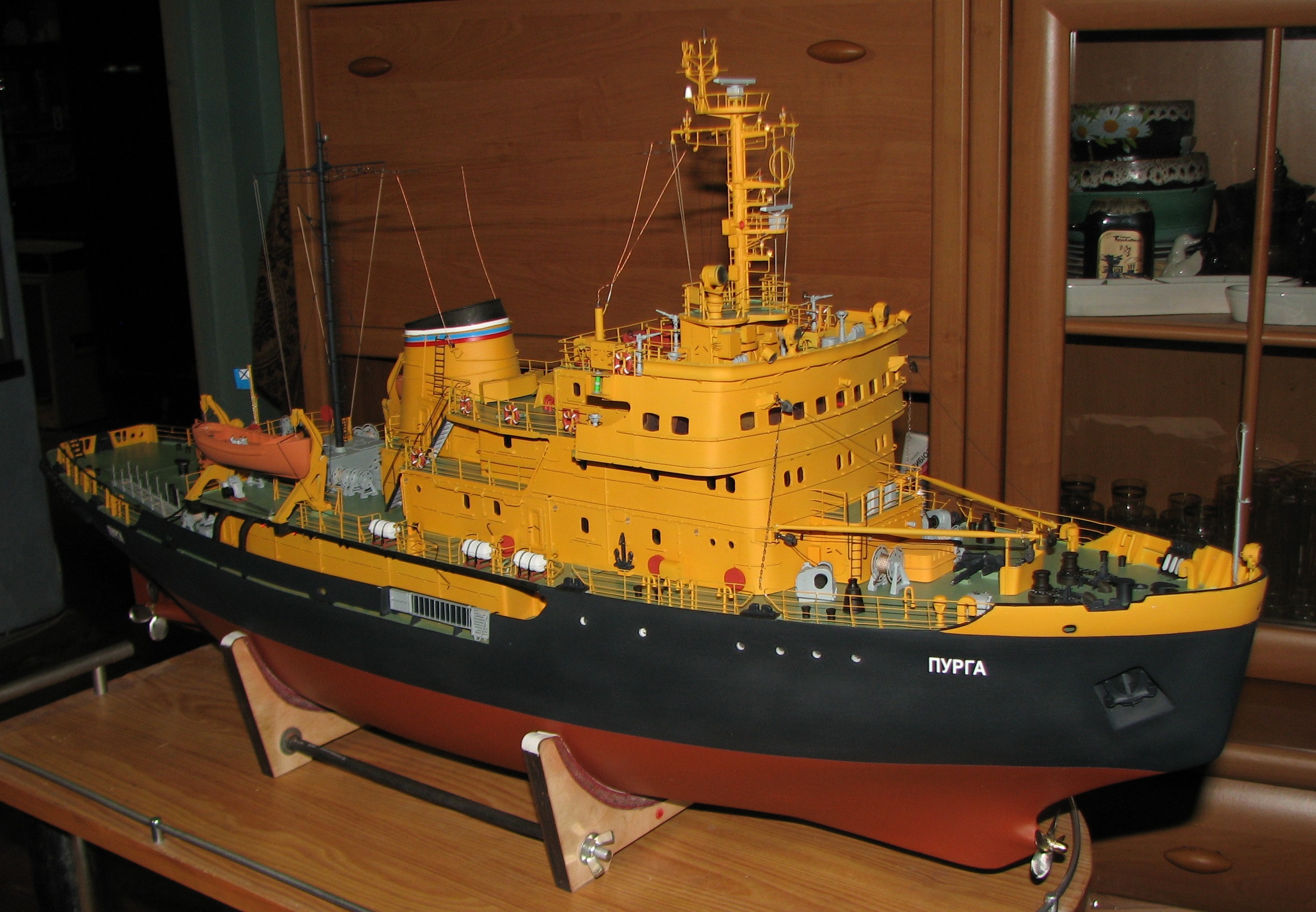

По итогу, весь процесс,  с момента создания чертежа корпуса , занял 9 месяцев.   Браво Мастеру!!!  :cool:

https://forumupload.ru/uploads/0013/94/06/3/t748269.jpg https://forumupload.ru/uploads/0013/94/06/3/t475524.jpg

6

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34

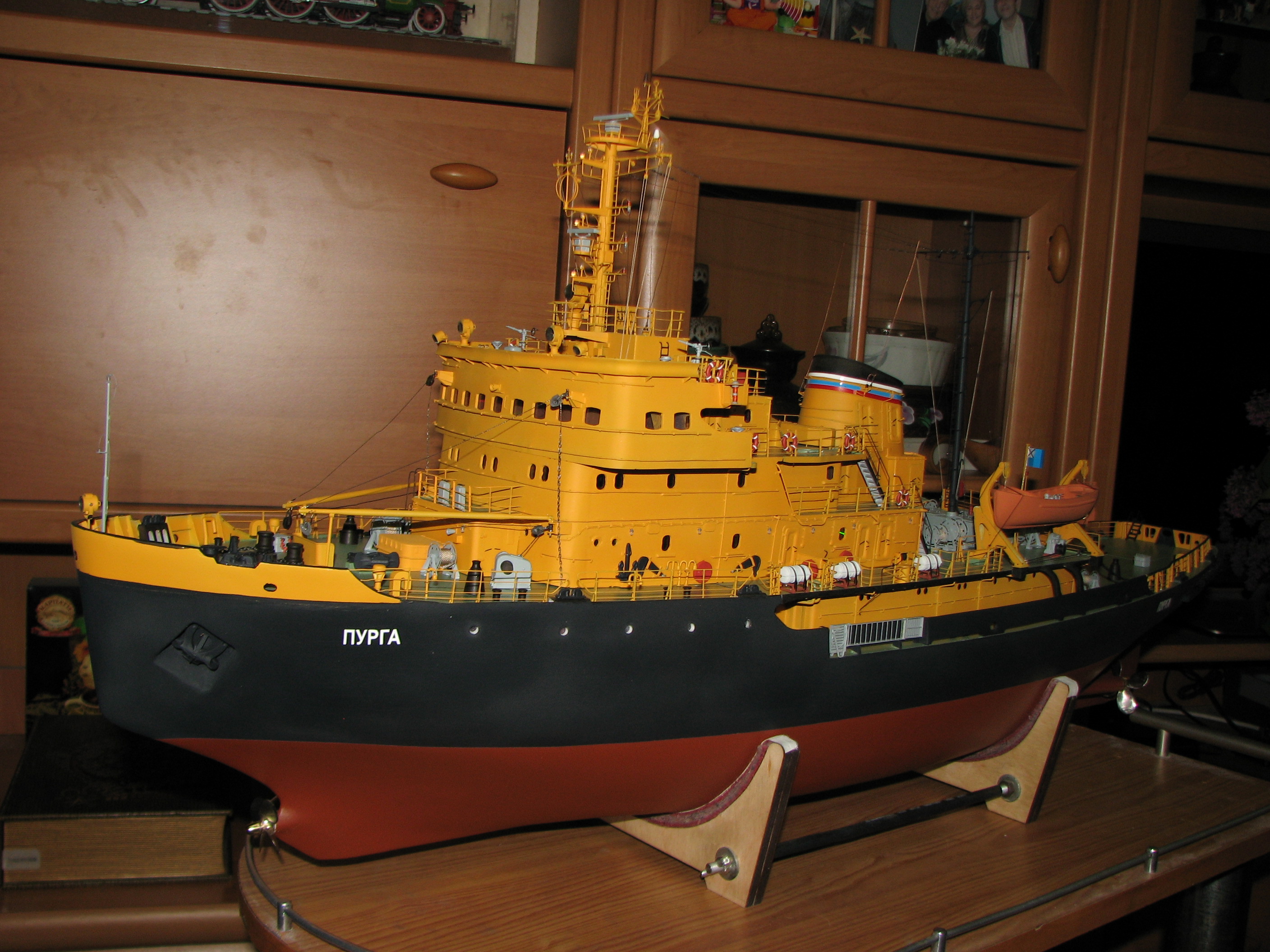

2

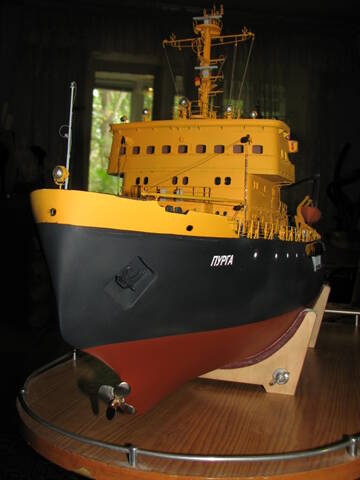

https://forumupload.ru/uploads/0013/94/06/3/t576185.jpg https://forumupload.ru/uploads/0013/94/06/3/t241353.jpg

7

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34

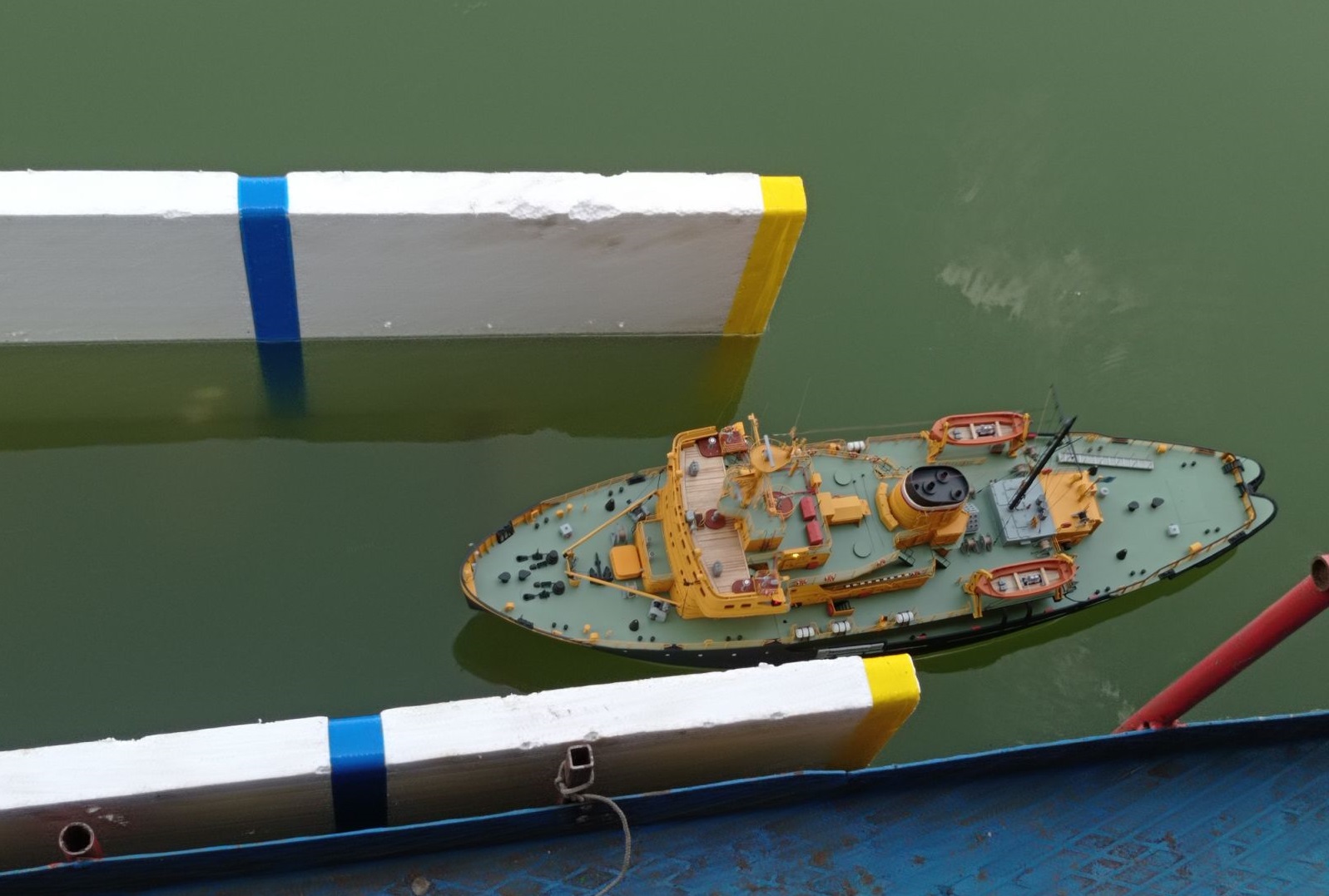

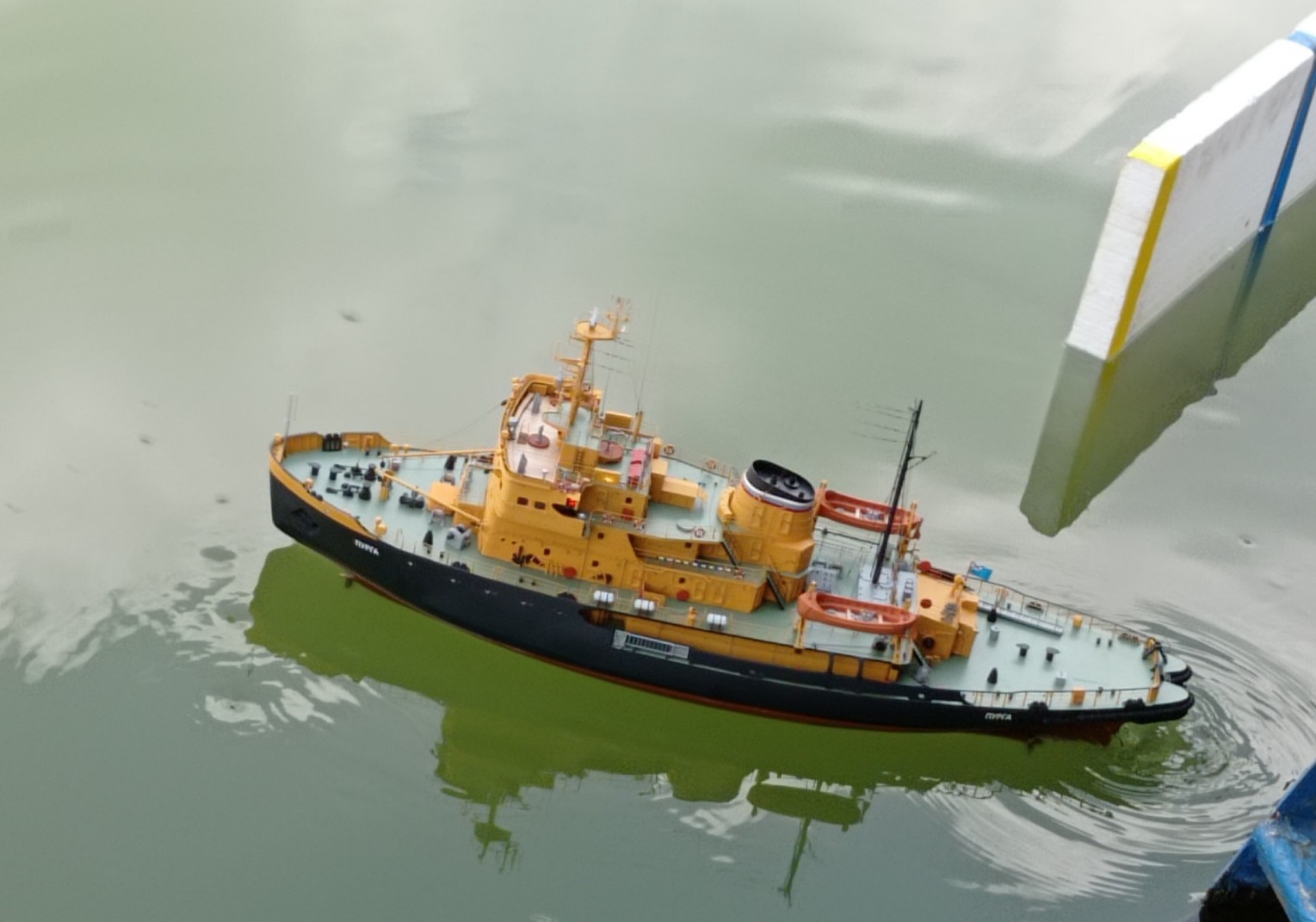

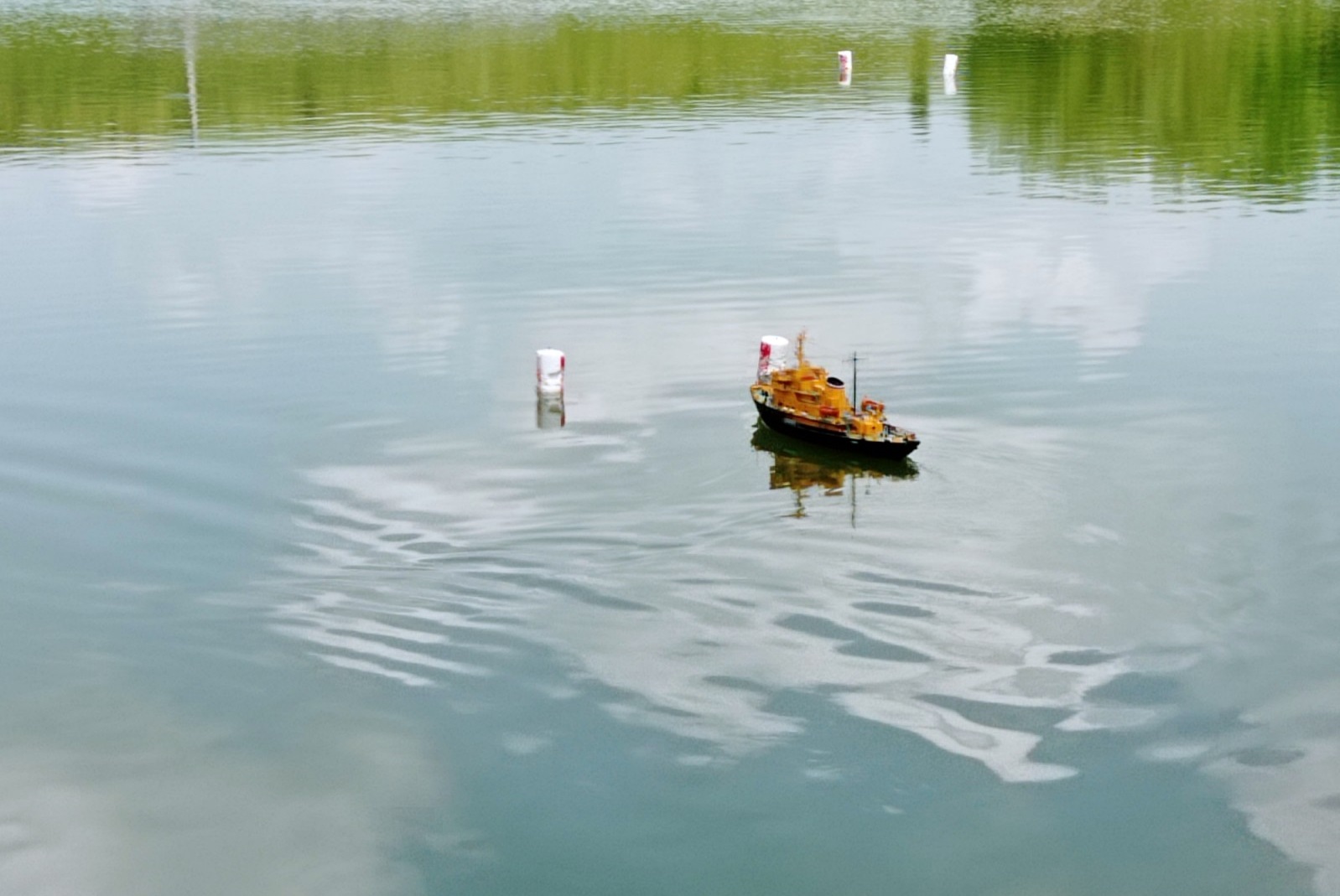

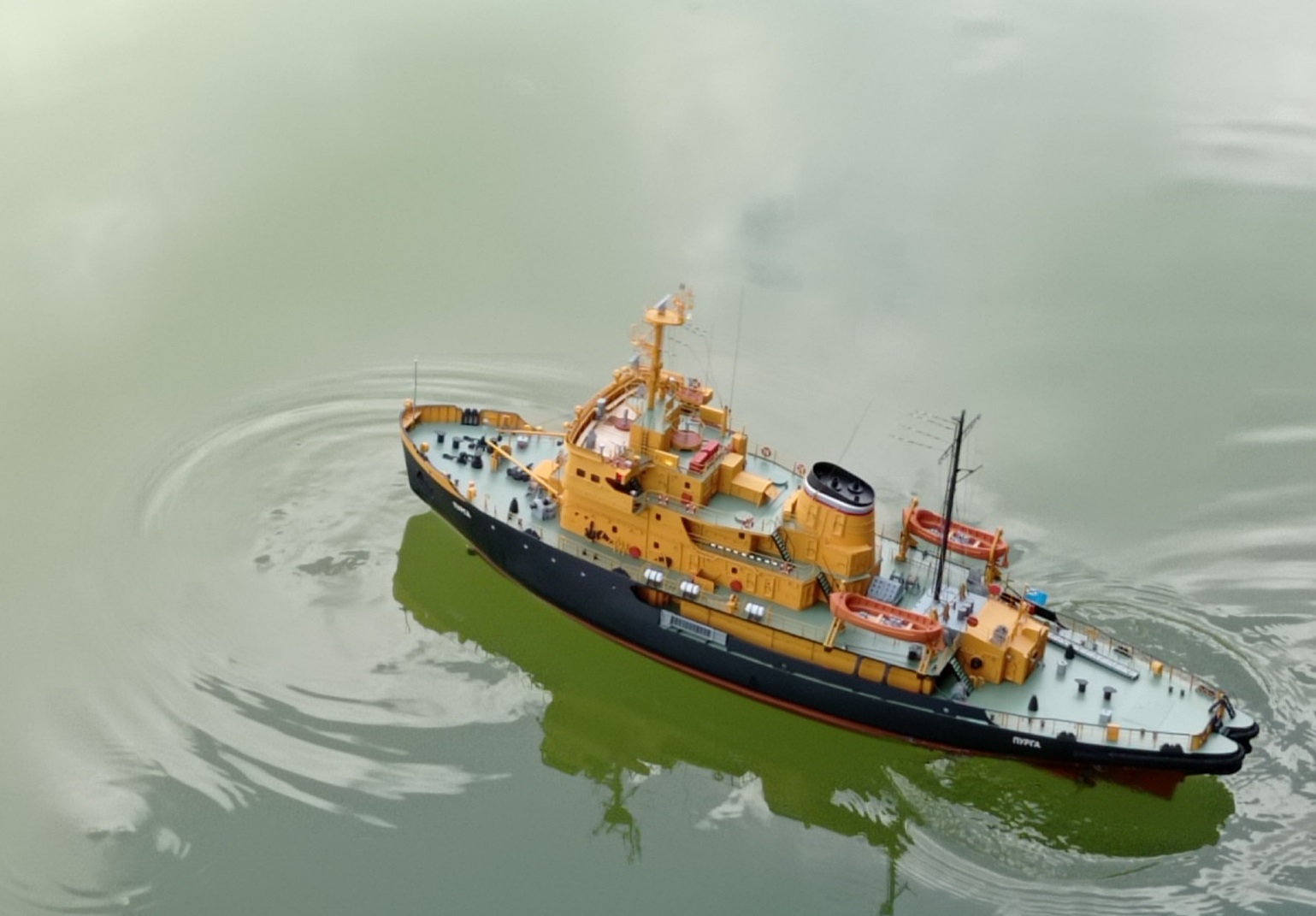

В  июне этого года "Пурга" участвовала со своим создателем в чемпионате Украины по ходовым классам.  В результате  - заслуженное "серебро".

https://forumupload.ru/uploads/0013/94/06/3/t662758.jpg https://forumupload.ru/uploads/0013/94/06/3/t64464.jpg
https://forumupload.ru/uploads/0013/94/06/3/t496302.jpg https://forumupload.ru/uploads/0013/94/06/3/t689170.jpg

8

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34

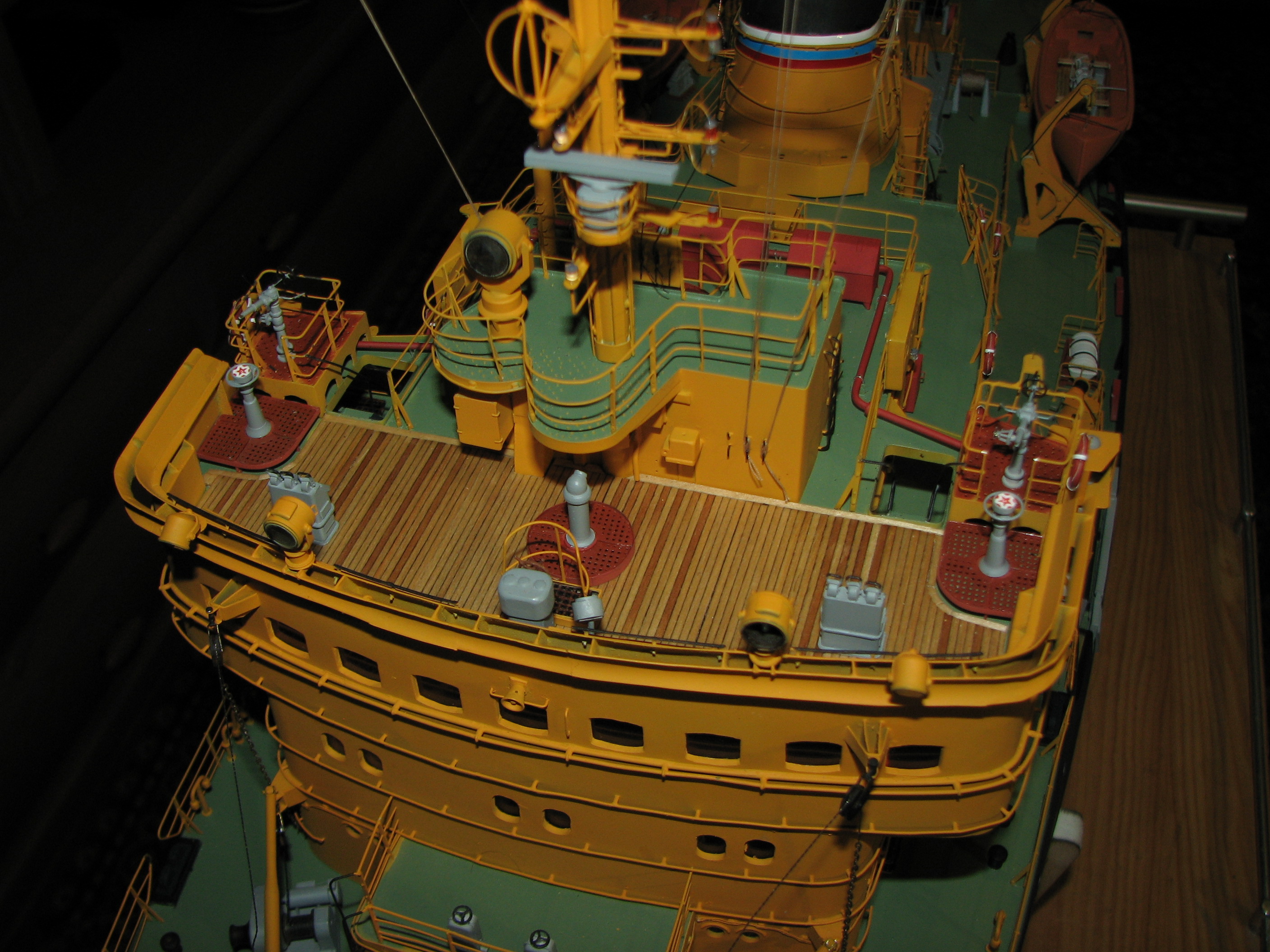

Все  фотографии и чертежный материал взяты из интернета за что особая благодарность тем кто поделился своими сокровищами.  :flag:

https://forumupload.ru/uploads/0013/94/06/3/t48647.jpg

9

  • Автор: Kronma
  • Администратор
  • Kronma
  • Откуда: Москва
  • Зарегистрирован: 13.12.13
  • Сообщений: 585
  • Последний визит:
    12.05.24 19:15:06

Какой же красивый кораблик!!  :cool:
И модель замечательная!
Мои поздравления Автору с "серебром"!  :flag:

10

  • Автор: Алексей Логинов
  • Администратор
  • Алексей Логинов
  • Зарегистрирован: 29.11.13
  • Сообщений: 1362
  • Последний визит:
    Вчера 23:58:22

Прекрасна работа. Один из красивейших кораблей вспомогательного флота.

11

  • Автор: buharev
  • Участник
  • Зарегистрирован: 23.01.16
  • Сообщений: 468
  • Последний визит:
    18.05.24 21:24:21

Поздравления Автору!

12

  • Автор: buharev
  • Участник
  • Зарегистрирован: 23.01.16
  • Сообщений: 468
  • Последний визит:
    18.05.24 21:24:21

Посмотрел Протокол. Стенд у него лучший. :flag:

13

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34
buharev написал(а):

Посмотрел Протокол

А где смотрел?

14

  • Автор: buharev
  • Участник
  • Зарегистрирован: 23.01.16
  • Сообщений: 468
  • Последний визит:
    18.05.24 21:24:21

https://drive.google.com/file/d/1m-Cx78 … ptDtg/view

15

  • Автор: buharev
  • Участник
  • Зарегистрирован: 23.01.16
  • Сообщений: 468
  • Последний визит:
    18.05.24 21:24:21

https://fsssu.org.ua/uk/
С этого сайта.

16

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34
buharev написал(а):

С этого сайта.

Паша, спасибо.

17

  • Автор: Старпом
  • Участник
  • Старпом
  • Откуда: Челябинск
  • Зарегистрирован: 27.03.20
  • Сообщений: 852
  • Последний визит:
    Вчера 04:28:15
buharev написал(а):

Поздравления Автору!

И я присоединяюсь к поздравлению.
Замечательная, очень реалистичная модель. :cool:

18

  • Автор: shhturman
  • Участник
  • shhturman
  • Откуда: Санкт-Петербург
  • Зарегистрирован: 02.02.14
  • Сообщений: 1073
  • Последний визит:
    Вчера 18:24:08
villi написал(а):

В  июне этого года "Пурга" участвовала со своим создателем в чемпионате Украины по ходовым классам.  В результате  - заслуженное "серебро".

:cool:
