villi написал(а):

Значит короб между между этими двумя горловинами ставился временный, разборный.

Именно так. 8-)
Рукав был съёмный, у Мельникова об этом написано, а он видимо взял эту инфу из спецификации на крейсер.
Кстати, рукав не обязательно был вертикальным, он мог быть и немного наклонным, как на "Бородинцах".

villi написал(а):

Нашел похожий вариант у Чатануги - разборной угольный желоб

Точно! Красивый чертёж! :cool:

На "аврорах" трубы для погрузки-перегрузки угля вообще были складные - складывались вверх. :crazy:

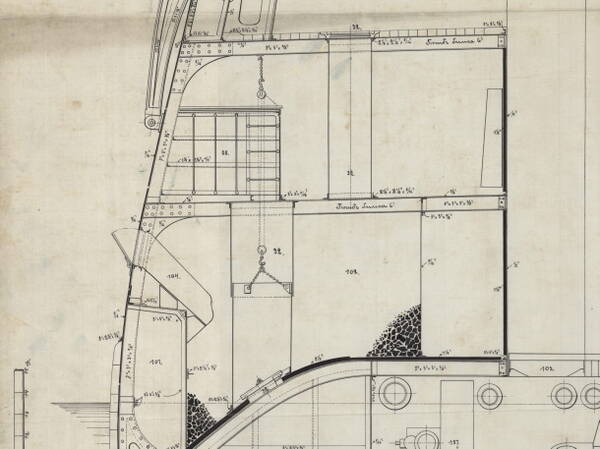

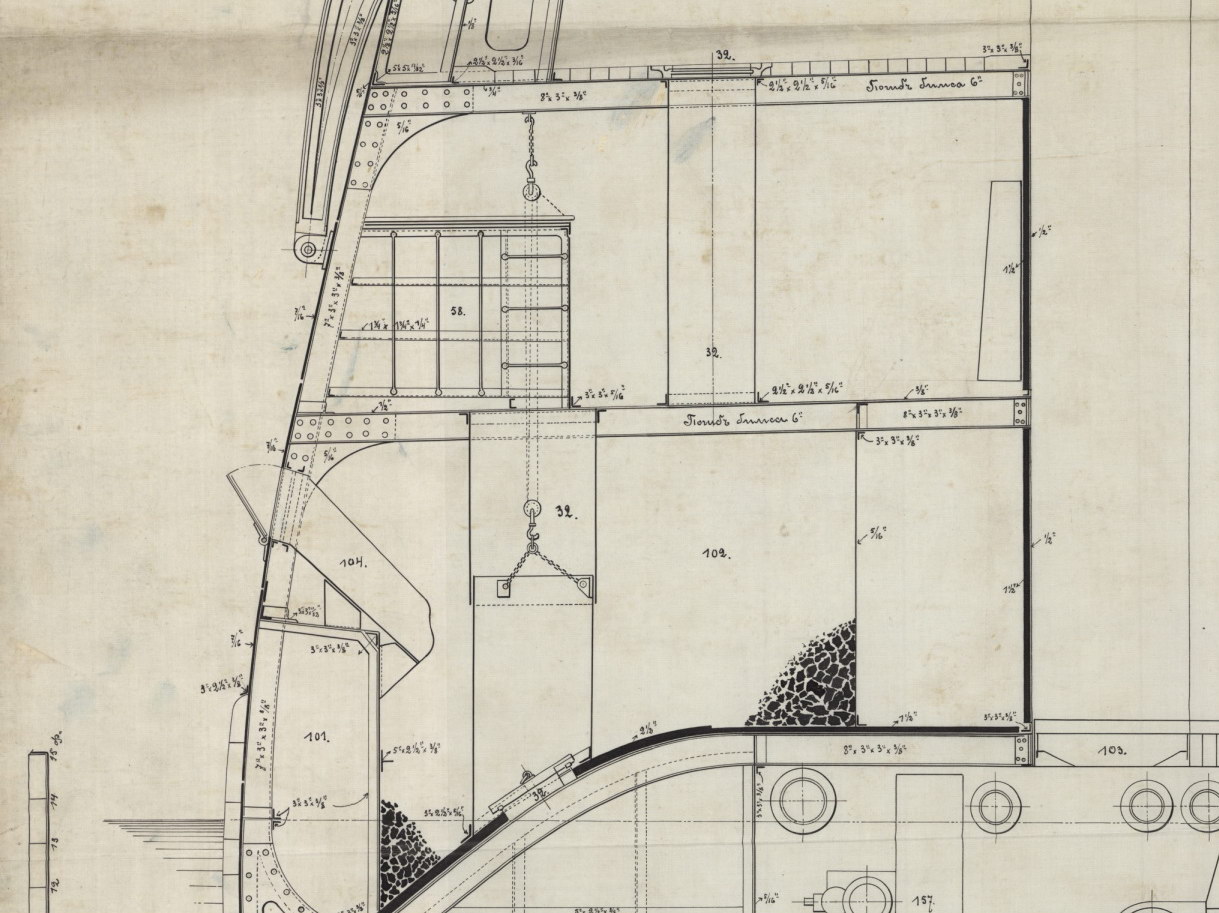

Поз. 104 - Порта для погрузки угля с борта.

Поделиться35227.05.22 12:57:03

Автор: villi
Зарегистрирован: 29.11.13
Сообщений: 3950
Последний визит:
Вчера 23:33:12

Kronma написал(а):

Рукав был съёмный, у Мельникова об этом написано, а он видимо взял эту инфу из спецификации на крейсер.

Давненько Рафаилыча читал.... подзабылось многое. :disappointed:

Kronma написал(а):

Поз. 104 - Порта для погрузки угля с борта.

Замечательный фрагмент! :cool:
Здесь проход по БП , похоже , не засыпался углем.

Поделиться35327.05.22 19:50:52

Автор: Старпом
Откуда: Челябинск
Зарегистрирован: 27.03.20
Сообщений: 913
Последний визит:
Сегодня 06:31:12

:cool: :cool: :cool:

Поделиться35431.05.22 22:49:02

Автор: igorb
Зарегистрирован: 23.04.20
Сообщений: 446
Последний визит:
31.01.25 21:43:12

Валера, привет
На форуме shipmodeling один товарищ из Калининграда пытается достроить журнальный вариант Варяга. Похоже, что информация по некоторым вещам для него ограничена этими номерами. Могу я дать ему ссылку на твою тему? Или...

Поделиться35501.06.22 07:55:28

Автор: villi
Зарегистрирован: 29.11.13
Сообщений: 3950
Последний визит:
Вчера 23:33:12

igorb написал(а):

Валера, привет

Привет, Игорь!

Клуб в режиме просмотра открыт для всех!
Добро пожаловать.

Поделиться35601.06.22 08:26:51

Автор: villi
Зарегистрирован: 29.11.13
Сообщений: 3950
Последний визит:
Вчера 23:33:12

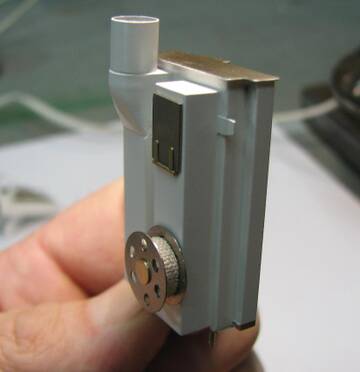

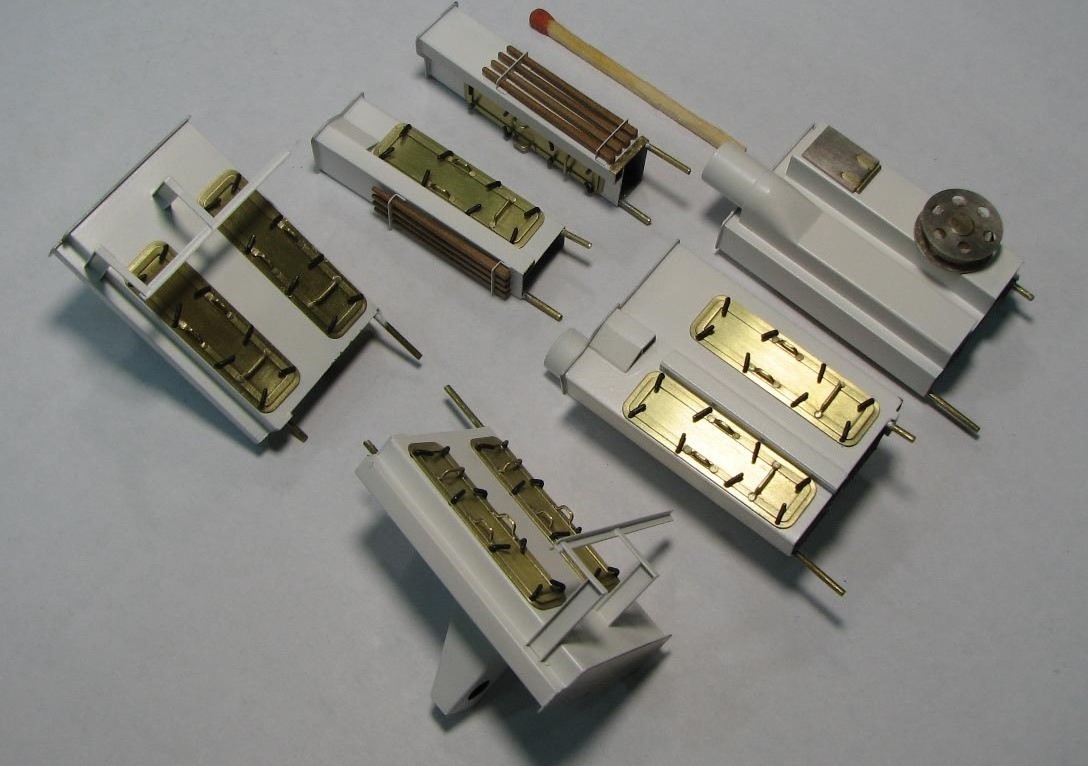

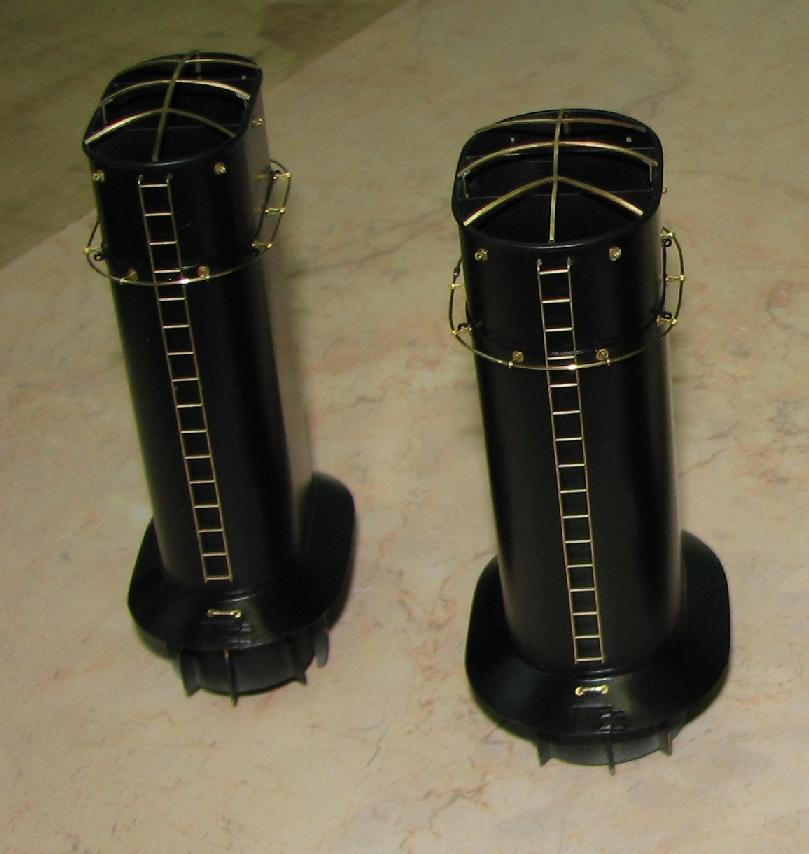

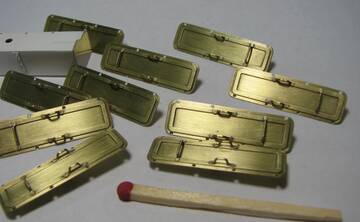

Детальки элеваторов...

Поделиться35701.06.22 08:27:39

Автор: villi
Зарегистрирован: 29.11.13
Сообщений: 3950
Последний визит:
Вчера 23:33:12

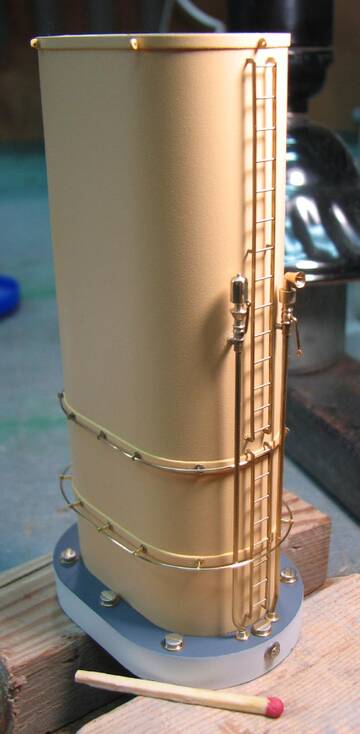

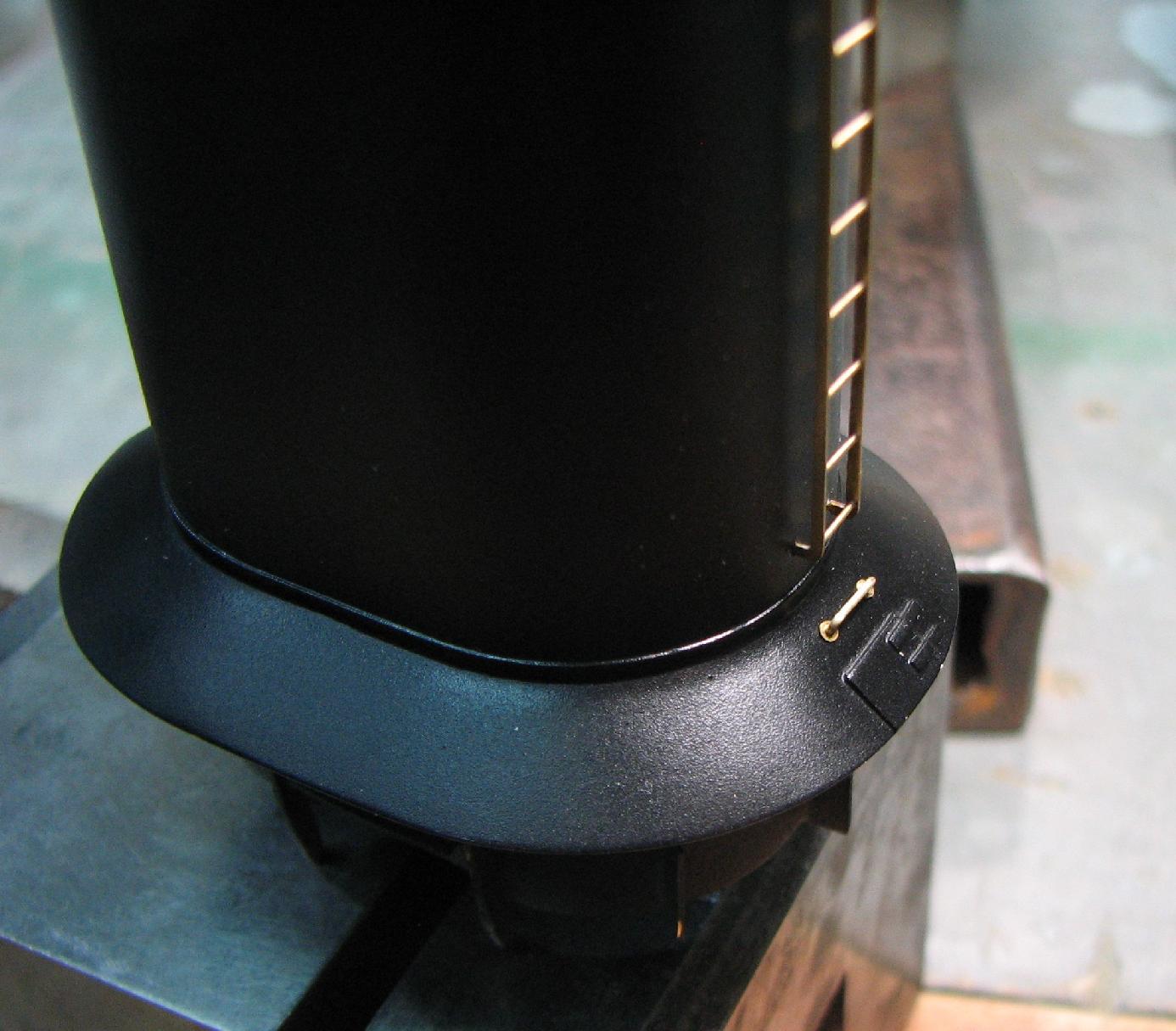

поближе...

Поделиться35801.06.22 08:28:21

Автор: villi
Зарегистрирован: 29.11.13
Сообщений: 3950
Последний визит:
Вчера 23:33:12

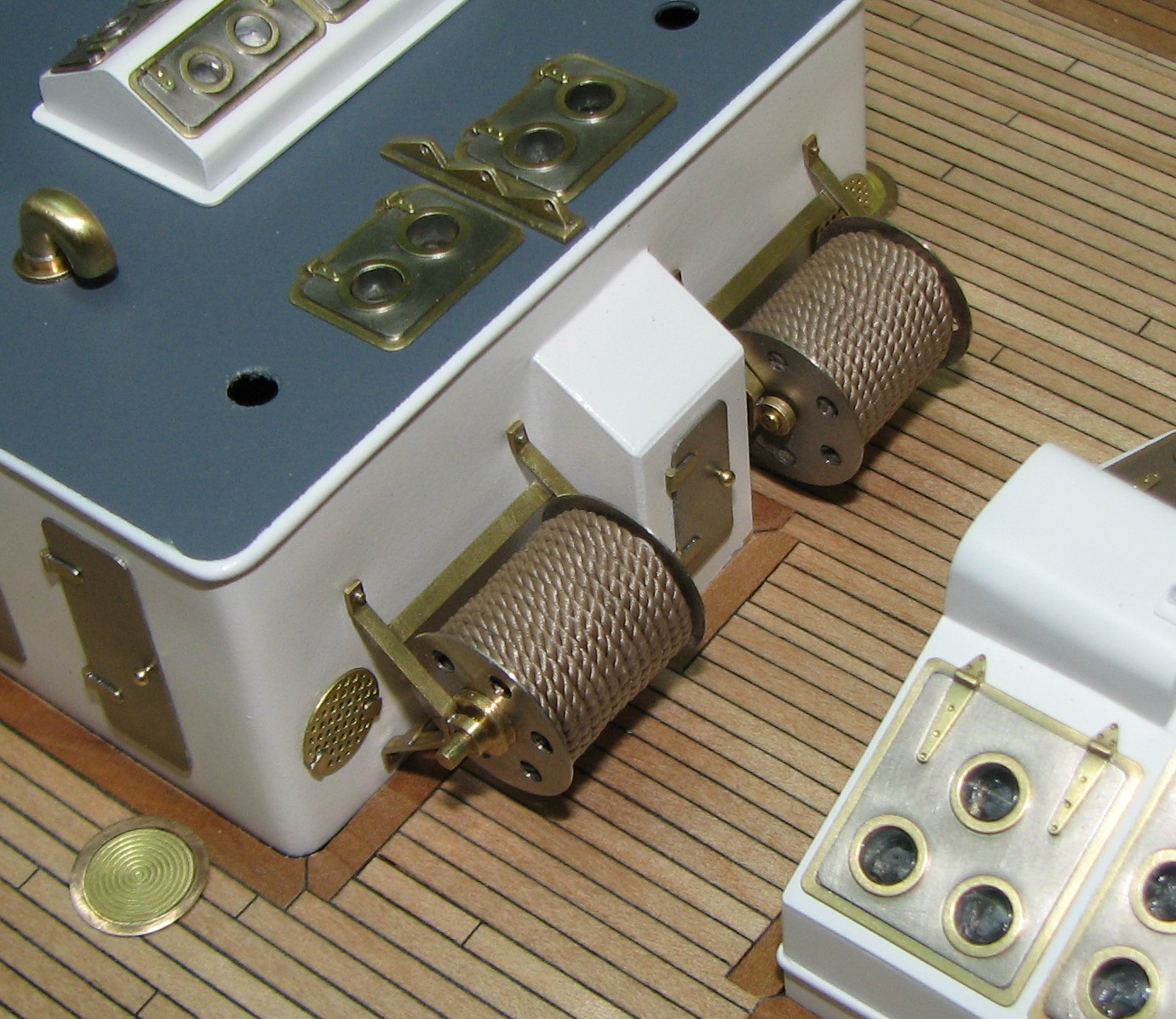

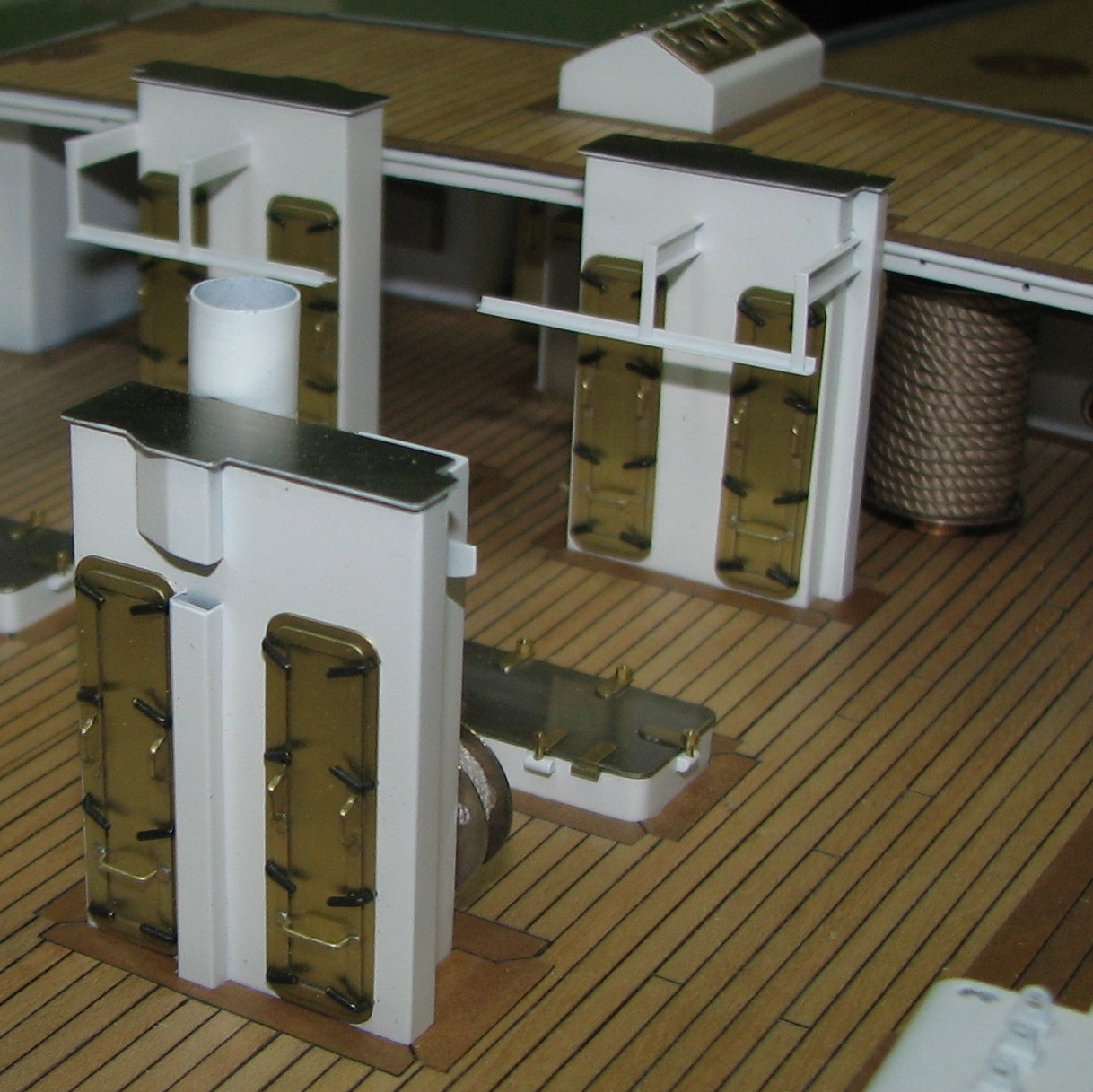

Примерочка на палубе...

Поделиться35901.06.22 10:34:09

Автор: Старпом
Откуда: Челябинск
Зарегистрирован: 27.03.20
Сообщений: 913
Последний визит:
Сегодня 06:31:12

Все здорово смотрится, Валера.
:cool:

Поделиться36001.06.22 21:18:19

Автор: igorb
Зарегистрирован: 23.04.20
Сообщений: 446
Последний визит:
31.01.25 21:43:12

villi написал(а):

Детальки элеваторов...

Фрезеровка вручную Ахренеть...

Поделиться36102.06.22 21:15:21

Автор: shhturman
Откуда: Санкт-Петербург
Зарегистрирован: 02.02.14
Сообщений: 1202
Последний визит:
Вчера 23:25:42

villi написал(а):

Детальки элеваторов...

:cool:
Блеск!

Поделиться36211.06.22 18:06:46

Автор: IBeRUS
Откуда: Новороссийск
Зарегистрирован: 14.11.15
Сообщений: 639
Последний визит:
Вчера 21:45:06

Валера,детальки - супер! Смотрю и учусь...

Поделиться36319.06.22 10:12:21

Автор: villi
Зарегистрирован: 29.11.13
Сообщений: 3950
Последний визит:
Вчера 23:33:12

IBeRUS написал(а):

Валера,детальки - супер!

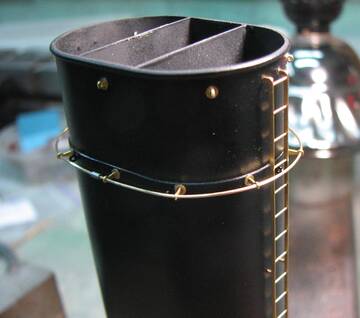

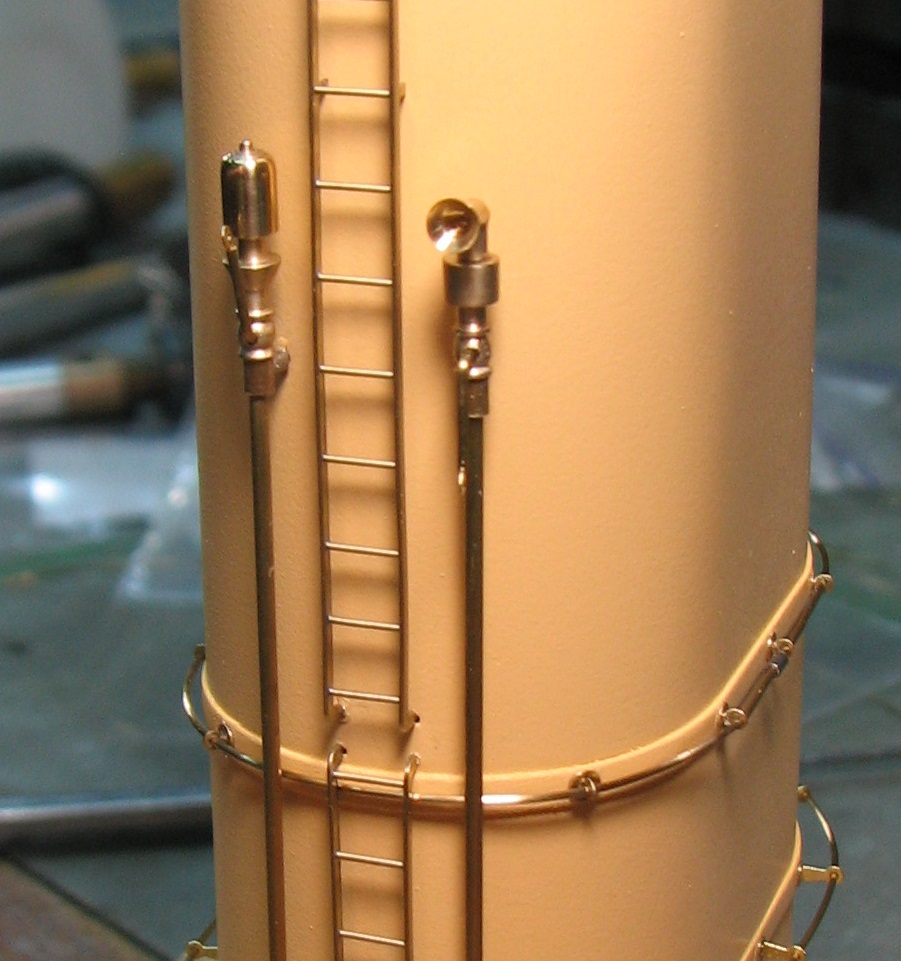

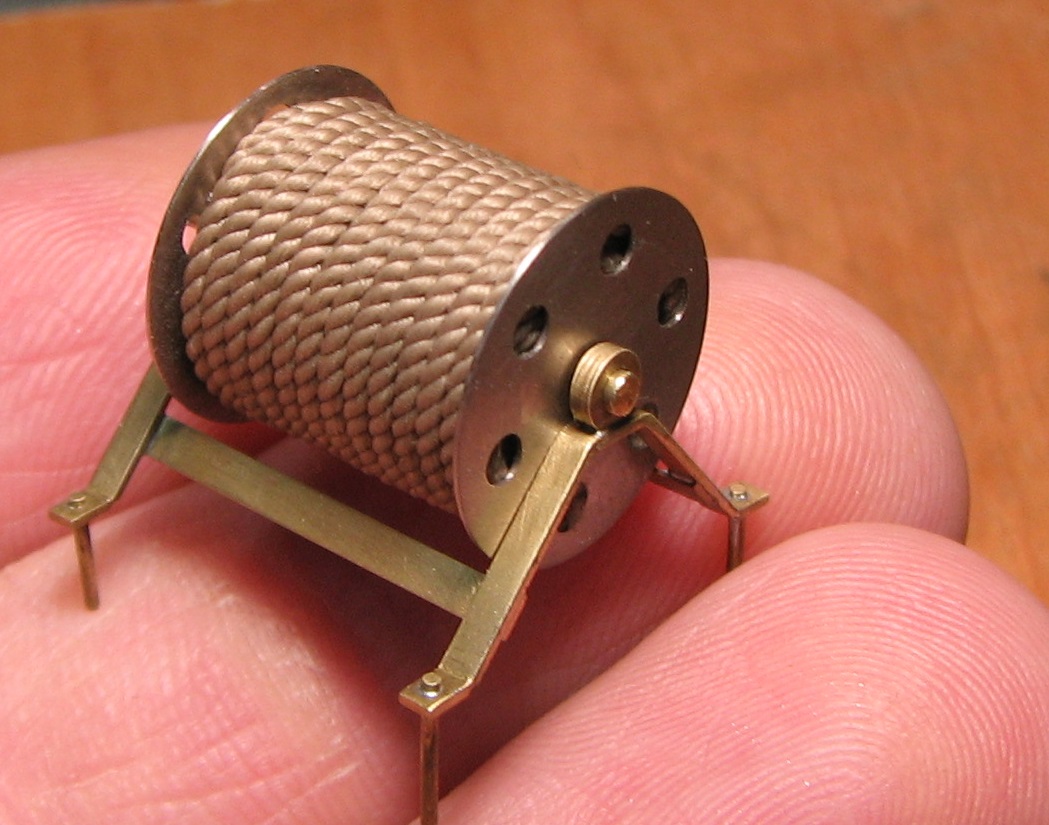

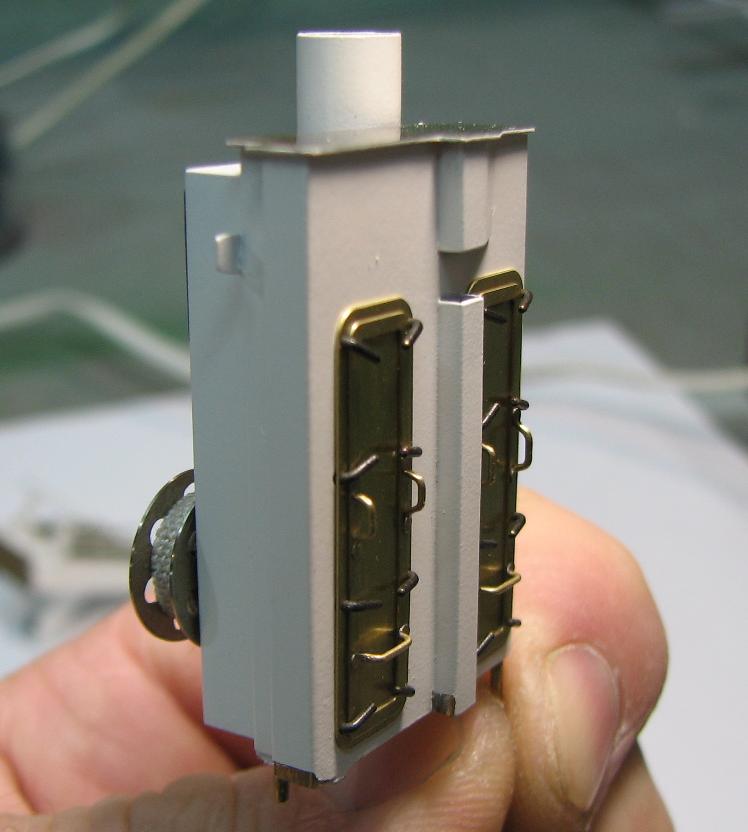

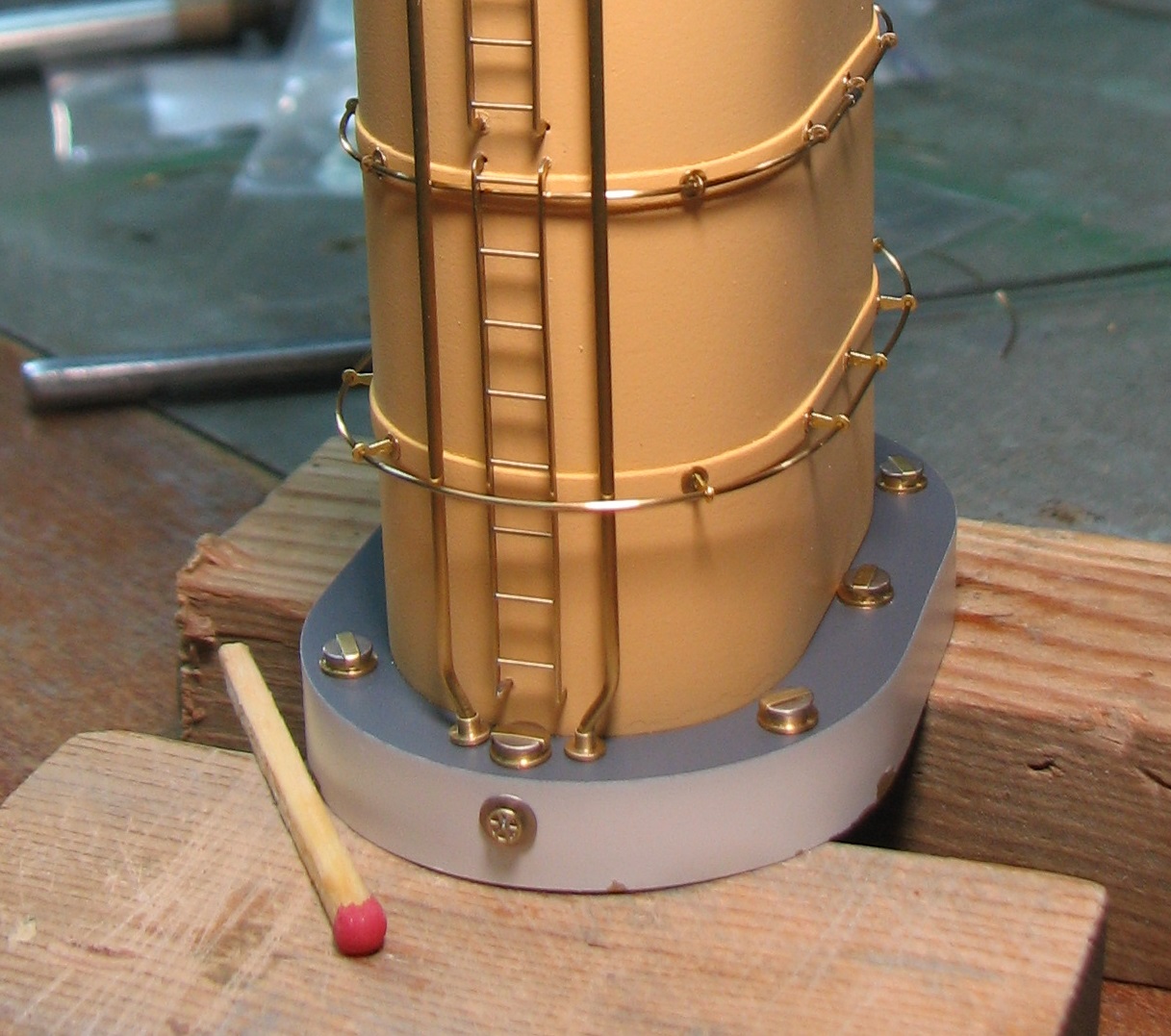

Еще немного деталек..

Поделиться36419.06.22 10:31:05

Автор: shhturman
Откуда: Санкт-Петербург
Зарегистрирован: 02.02.14
Сообщений: 1202
Последний визит:
Вчера 23:25:42

villi написал(а):

Еще немного деталек..

:cool: :cool: :cool:

Поделиться36519.06.22 16:57:58

Автор: Старпом
Откуда: Челябинск
Зарегистрирован: 27.03.20
Сообщений: 913
Последний визит:
Сегодня 06:31:12

villi написал(а):

Еще немного деталек..

Молодец. o.O

Поделиться36621.06.22 21:25:19

Автор: villi
Зарегистрирован: 29.11.13
Сообщений: 3950
Последний визит:
Вчера 23:33:12

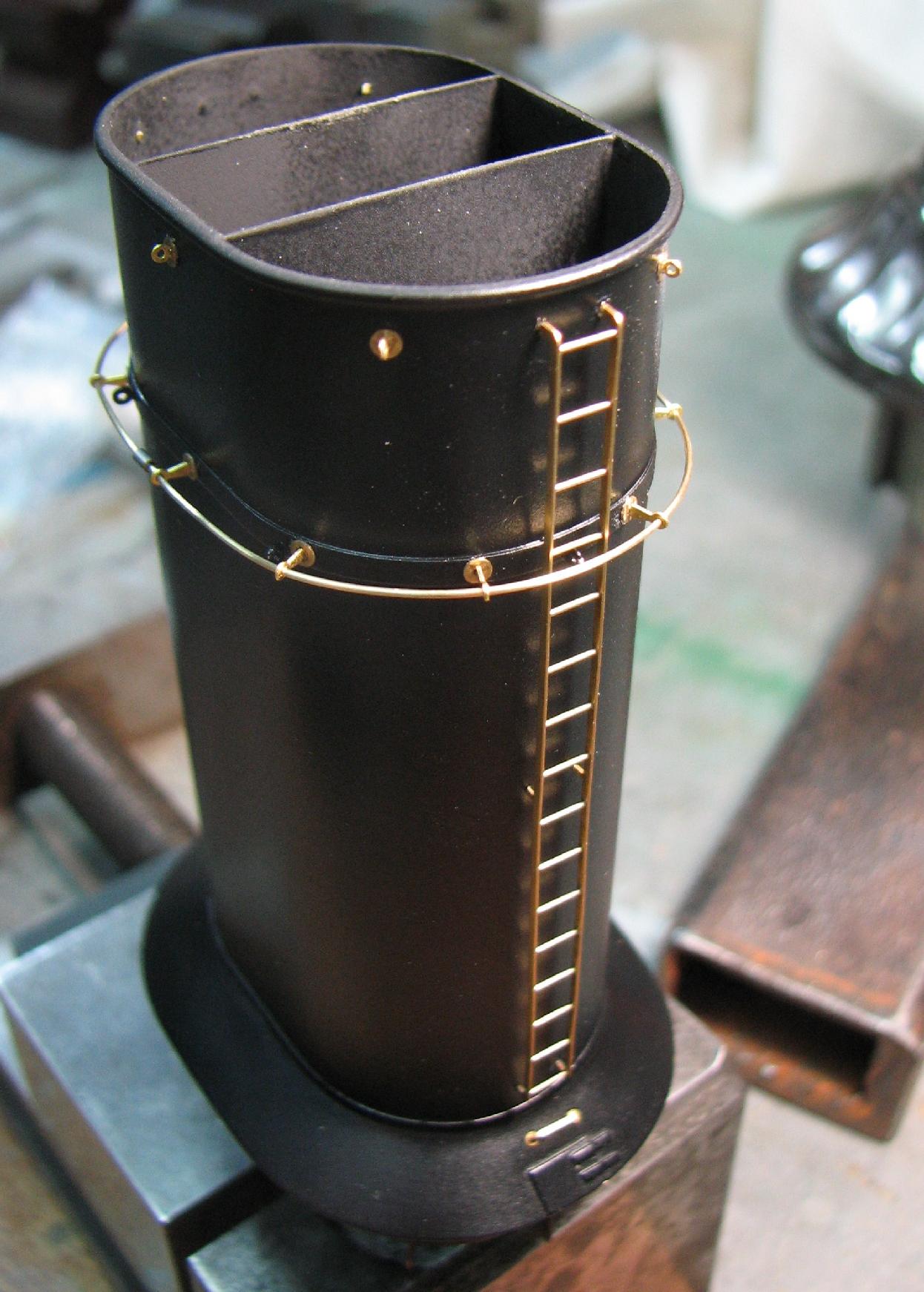

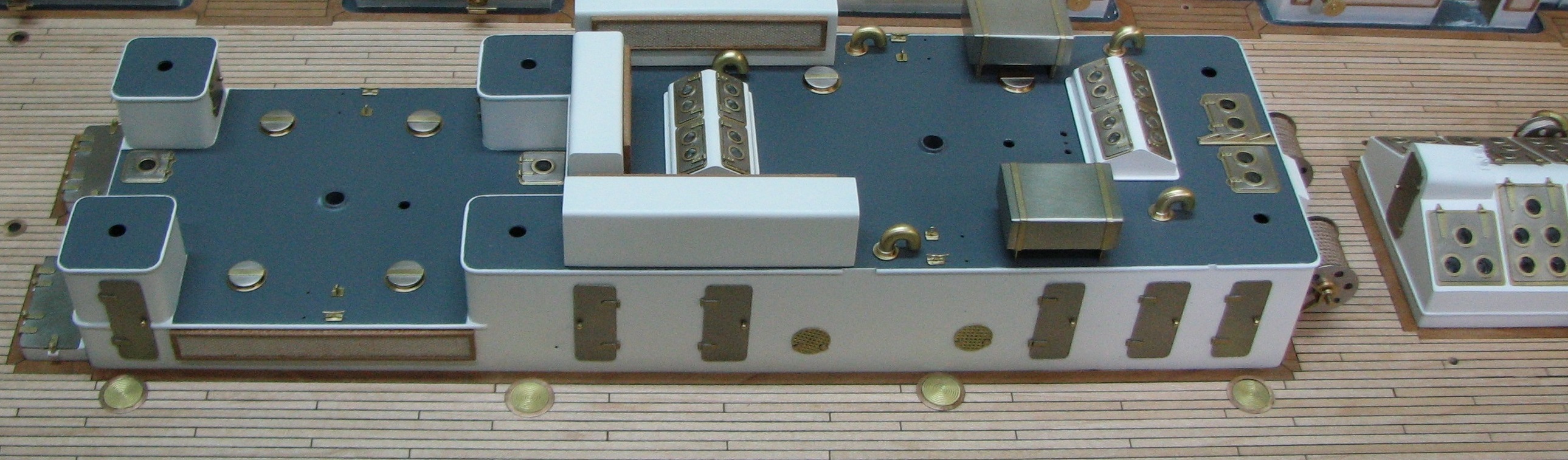

Плюс общая картинка котельного кожуха....

Поделиться36721.06.22 21:56:02

Автор: shhturman
Откуда: Санкт-Петербург
Зарегистрирован: 02.02.14
Сообщений: 1202
Последний визит:
Вчера 23:25:42

villi написал(а):

Плюс общая картинка котельного кожуха....

o.O :cool: Ты, вообще, спишь когда-либо?

Поделиться36821.06.22 22:05:25

Автор: villi
Зарегистрирован: 29.11.13
Сообщений: 3950
Последний визит:
Вчера 23:33:12

shhturman написал(а):

Ты, вообще, спишь когда-либо?

Спасибо , Артур - сплю и кушаю хорошо... по крайней мере - пока .

Поделиться36921.06.22 22:05:52

Автор: Ariec
Откуда: Каменоломни, Ростовская обл.
Зарегистрирован: 15.11.15
Сообщений: 357
Последний визит:
Вчера 21:39:03

Класс!! :cool: :cool: :cool:

Поделиться37022.06.22 05:12:22

Автор: Старпом
Откуда: Челябинск
Зарегистрирован: 27.03.20
Сообщений: 913
Последний визит:
Сегодня 06:31:12

villi написал(а):

Плюс общая картинка котельного кожуха....

Мне очень нравится. Все такое родное.... :love:
:cool: :cool:

Поделиться37122.06.22 21:04:17

Автор: villi
Зарегистрирован: 29.11.13
Сообщений: 3950
Последний визит:
Вчера 23:33:12

Старпом написал(а):

Все такое родное..

Ну тогда ты должен знать...

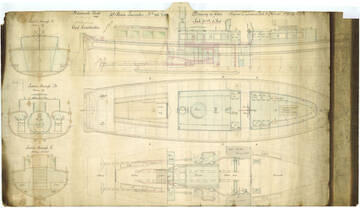

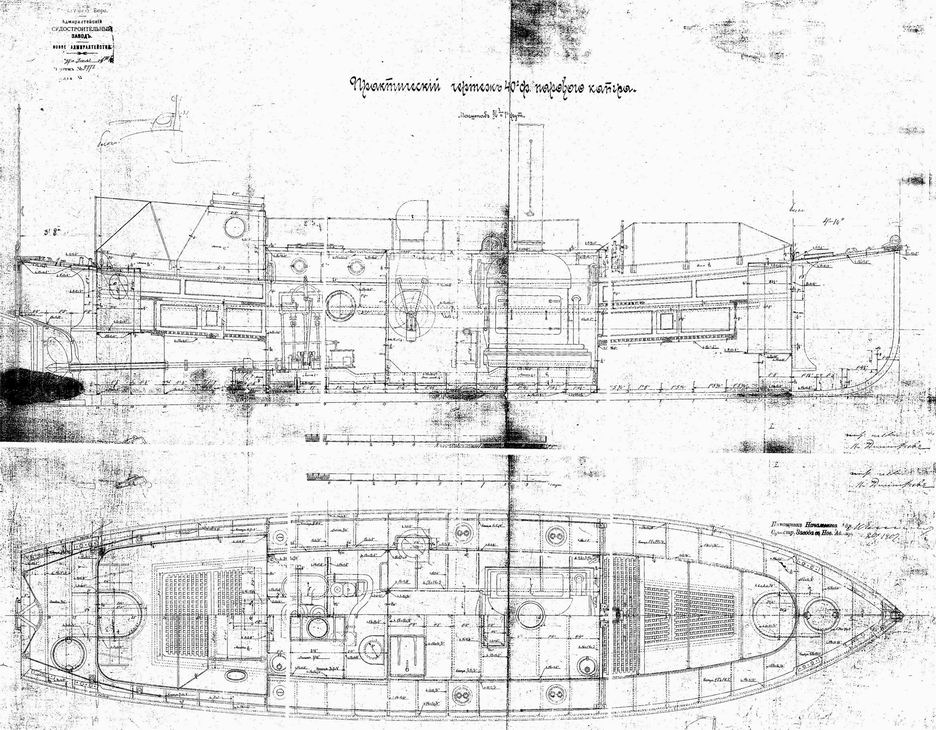

Вопросы по 40-фут. паровому катеру:

- по стрелке 1 виден фрагмент светлого люка над МО , он темнее всего остального на катере - был ли он (мог ли быть по аналогии с другими) деревянным ?
- по стрелке 2 труба из МО к гребному винту - что это ? отвод-подача охлаждения ?

Поделиться37223.06.22 18:13:04

Автор: Старпом
Откуда: Челябинск
Зарегистрирован: 27.03.20
Сообщений: 913
Последний визит:
Сегодня 06:31:12

Приветствую, Валера!

villi написал(а):

- по стрелке 1 виден фрагмент светлого люка над МО , он темнее всего остального на катере - был ли он (мог ли быть по аналогии с другими) деревянным ?

А, почему бы и нет. По крайней мере на первой модели "Варяга" что привезли в подарок царю из Филадельфии, он деревянный. Только сам люк, по форме, почему-то отличается от чертежного.

К стати на этом же чертеже нет, трубы о которой ты спрашиваешь?!?!
На мой взгляд это труба отвода охлаждения. Только вот не понятно, для чего ее нужно туда тянуть, разве нельзя просто вывести за борт?
Видимо есть какой-то секрет. Но, я его увы не знаю. :dontknow:

Отредактировано Старпом (23.06.22 18:14:32)

Поделиться37323.06.22 18:51:28

Автор: buharev
Зарегистрирован: 23.01.16
Сообщений: 517
Последний визит:
Вчера 17:56:12

А воздух не могли на винт подавать? Модно было в те времена экспериментировать...

Поделиться37423.06.22 20:10:43

Автор: Старпом
Откуда: Челябинск
Зарегистрирован: 27.03.20
Сообщений: 913
Последний визит:
Сегодня 06:31:12

buharev написал(а):

А воздух не могли на винт подавать? Модно было в те времена экспериментировать...

Я, тоже думал об этом, как вариант.....но, зачем? Для создания кавитации? Так от нее надо наоборот избавляться, что бы не повредить винт. o.O
Она ведь и так так там присутствует!???? :question:

Поделиться37523.06.22 20:51:34

Автор: villi
Зарегистрирован: 29.11.13
Сообщений: 3950
Последний визит:
Вчера 23:33:12

Старпом написал(а):

Только сам люк, по форме, почему-то отличается от чертежного.

Этот чертеж не варяговкого катера, хотя тоже 40 футов.

Поделиться37623.06.22 23:07:20

Автор: vitaly-m
Зарегистрирован: 29.11.13
Сообщений: 624
Последний визит:
Вчера 21:00:59

villi написал(а):

по стрелке 2 труба из МО к гребному винту - что это ? отвод-подача охлаждения ?

Это холодильник.

Поделиться37724.06.22 04:07:10

Автор: Старпом
Откуда: Челябинск
Зарегистрирован: 27.03.20
Сообщений: 913
Последний визит:
Сегодня 06:31:12

vitaly-m написал(а):

Это холодильник.

Валера, а по подробней можно? :blush:
Пожалуйста. :'(

Поделиться37824.06.22 08:26:50

Автор: villi
Зарегистрирован: 29.11.13
Сообщений: 3950
Последний визит:
Вчера 23:33:12

vitaly-m написал(а):

Это холодильник.

Т.е. эта труба на ахтерштевне поворачивала на 180 грд. и продолжалась вдоль противоположного борта создавая охлаждающий контур - так?

Поделиться37924.06.22 08:29:31

Автор: vitaly-m
Зарегистрирован: 29.11.13
Сообщений: 624
Последний визит:
Вчера 21:00:59

villi написал(а):

Т.е. эта труба на ахтерштевне поворачивала на 180 грд. и продолжалась вдоль противоположного борта создавая охлаждающий контур - так?

да. именно так

Поделиться38024.06.22 08:30:43

Автор: vitaly-m
Зарегистрирован: 29.11.13
Сообщений: 624
Последний визит:
Вчера 21:00:59

Старпом написал(а):

Валера, а по подробней можно?
Пожалуйста.

Меня зовут виталий. В эту трубку выходит отработанный пар из машины и она выполняет роль холодильника.

Поделиться38124.06.22 09:33:05

Автор: villi
Зарегистрирован: 29.11.13
Сообщений: 3950
Последний визит:
Вчера 23:33:12

vitaly-m написал(а):

да. именно так

Спасибо , Виталий!

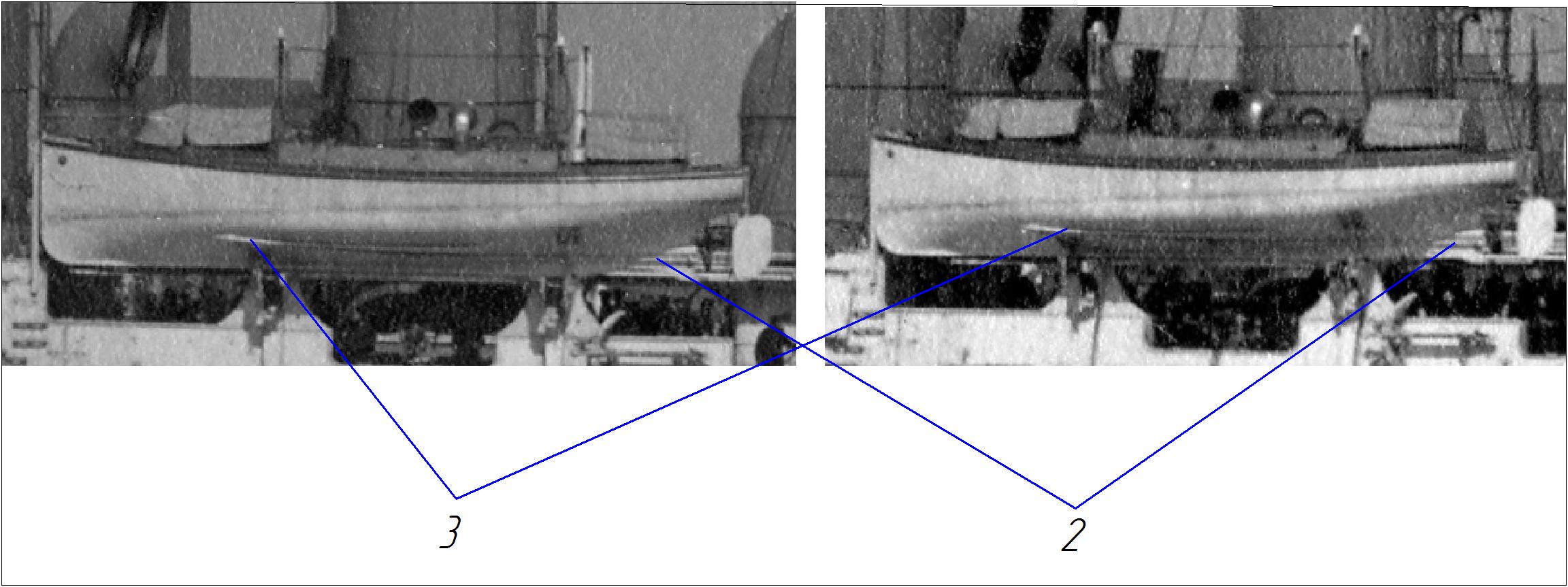

По левому борту катера у меня нормальных фоток нет. Вот что можно увидеть:

- труба по стрелке 2 продолжается - плохо , но чуток её видно

- деталь по стрелке 3 имеется только на левом борту , что это такое ?

Поделиться38224.06.22 19:51:33

Автор: Старпом
Откуда: Челябинск
Зарегистрирован: 27.03.20
Сообщений: 913
Последний визит:
Сегодня 06:31:12

vitaly-m написал(а):

Меня зовут виталий. В эту трубку выходит отработанный пар из машины и она выполняет роль холодильника.

Виталий, прошу простить мою невнимательность. Я, не хотел обидеть. :blush:
И огромное спасибо разъяснение. Правильно говорят - Век живи и век учись. :idea:
