ВАРЯГ 1901г. М 1:75

Страница:   1 2 3 4 5 6 7 … 13

Сообщений 201 страница 250 из 613

201

  • Автор: Старпом
  • Участник
  • Старпом
  • Откуда: Челябинск
  • Зарегистрирован: 27.03.20
  • Сообщений: 852
  • Последний визит:
    Сегодня 07:09:48
villi написал(а):

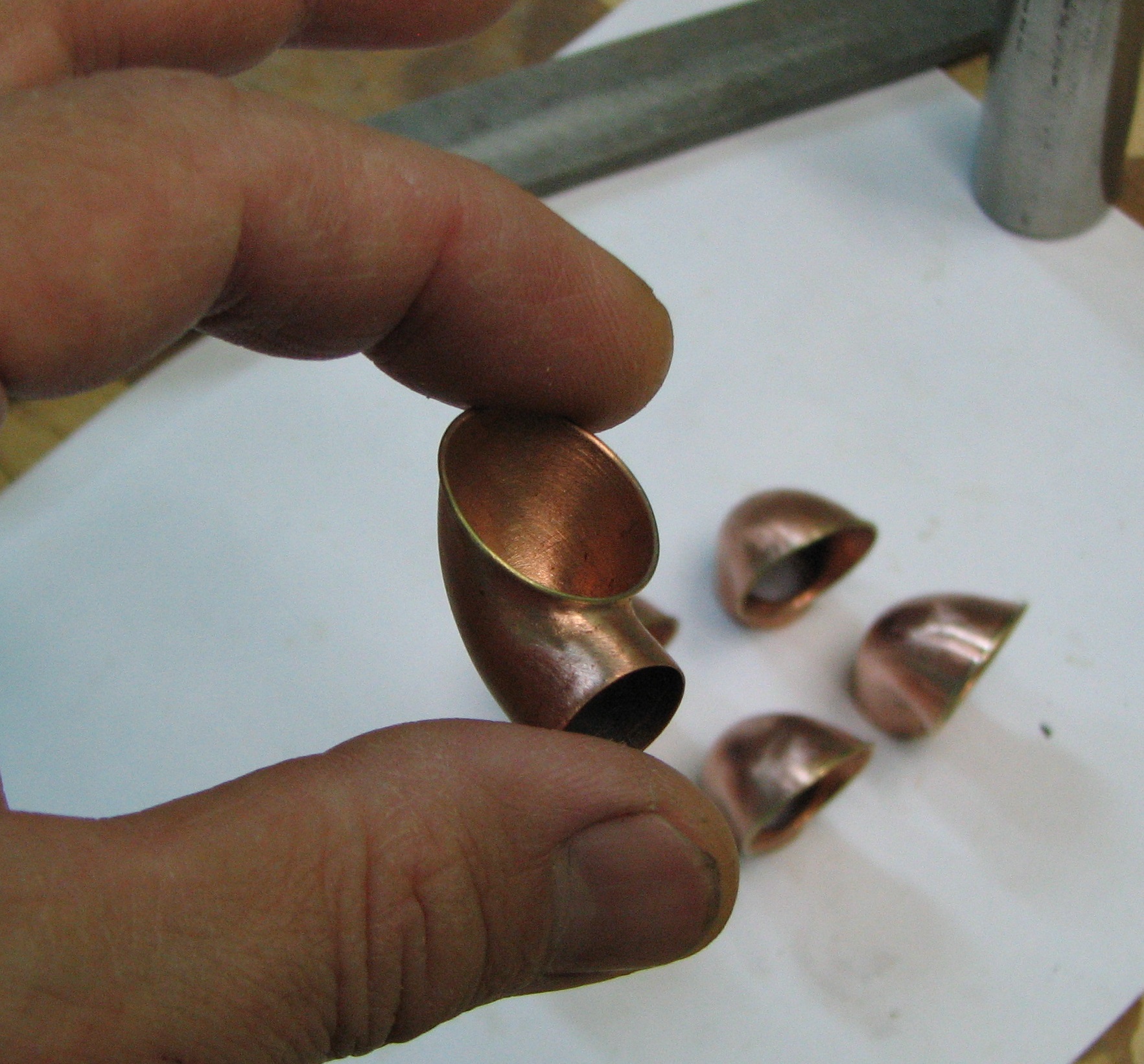

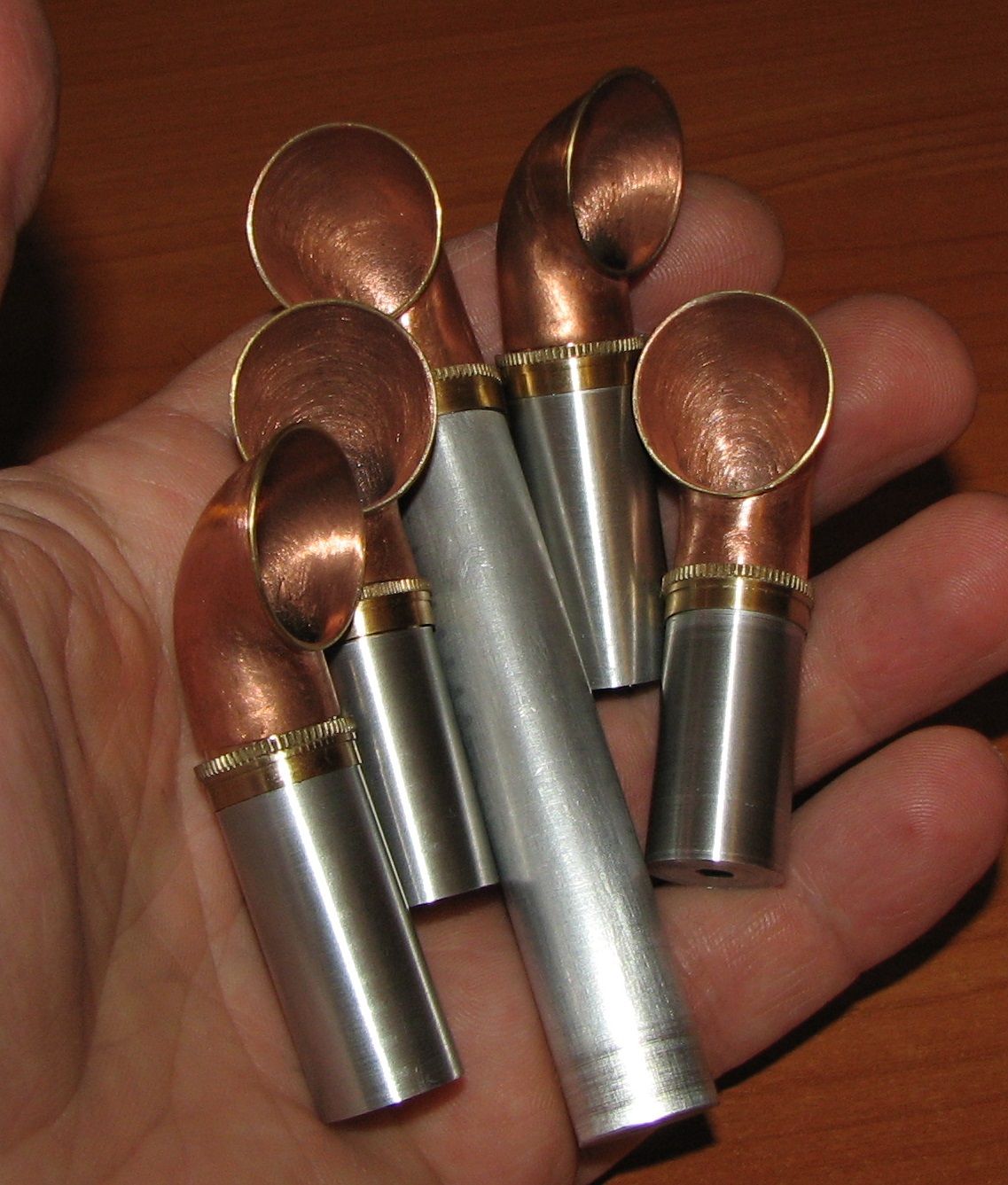

"Кастрюлька"  на "плите"

Здорово получается.  :cool:  :cool:
Я, так понял, что оголовки дефлекторов потом будут полироваться? :question:

202

  • Автор: shhturman
  • Участник
  • shhturman
  • Откуда: Санкт-Петербург
  • Зарегистрирован: 02.02.14
  • Сообщений: 1073
  • Последний визит:
    Вчера 18:24:08
villi написал(а):

"Кастрюлька"  на "плите"

Знатная кухня... :cool:

203

  • Автор: Azow-71
  • Участник
  • Azow-71
  • Откуда: г.Приморско-Ахтарск
  • Зарегистрирован: 19.01.16
  • Сообщений: 399
  • Последний визит:
    23.04.24 23:46:27

Здорово!  :cool:

204

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34

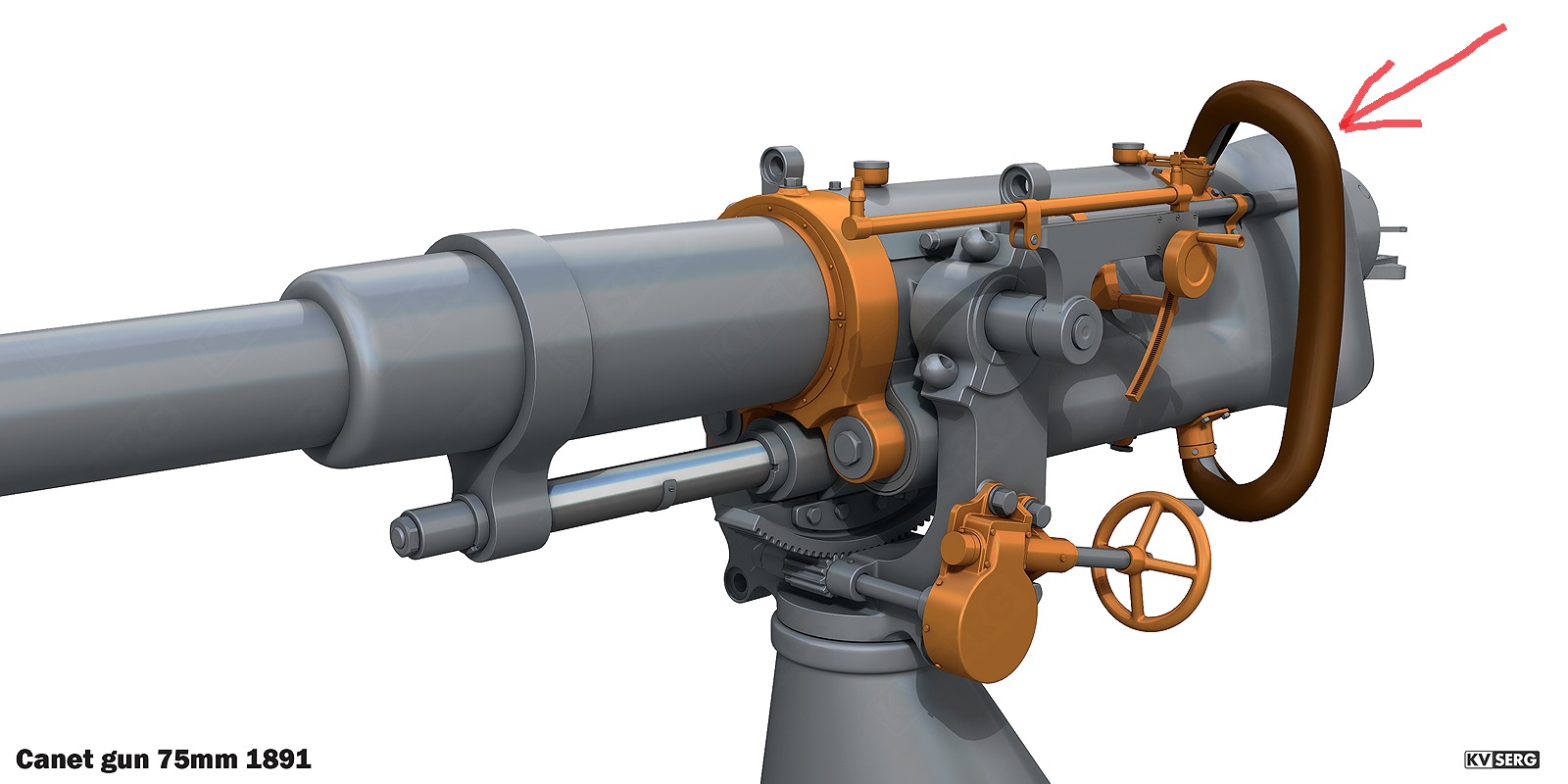

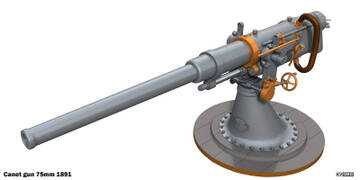

Вопрос - для чего эта скоба?
Упор для наводчика,  скоба  для ручной горизонтальной наводки... ?    :question:

https://forumupload.ru/uploads/0013/94/06/3/t687185.jpg

205

  • Автор: Алексей Логинов
  • Администратор
  • Алексей Логинов
  • Зарегистрирован: 29.11.13
  • Сообщений: 1362
  • Последний визит:
    Вчера 23:58:22

Это плечевой упор или приклад (если по документам).
Между ним и стволом хитро выгнутый щиток, который предохранял наводчика при откате ствола.

206

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34
Алексей Логинов написал(а):

Это плечевой упор или приклад (если по документам).
Между ним и стволом хитро выгнутый щиток, который предохранял наводчика при откате ствола.

Понял, спасибо!  :cool:

207

  • Автор: Алексей Логинов
  • Администратор
  • Алексей Логинов
  • Зарегистрирован: 29.11.13
  • Сообщений: 1362
  • Последний визит:
    Вчера 23:58:22

Она, кстати, не совсем правильно нарисована на этой модели. Резина по другому крепилась.

208

  • Автор: igorb
  • Участник
  • Зарегистрирован: 23.04.20
  • Сообщений: 432
  • Последний визит:
    16.05.24 20:30:20

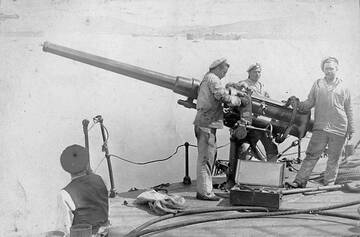

Вот тут хорошо видно, что полоса накладывалась сверху и зашнуровывалась(?) изнутри. А щиток снят. Хотя...может концы полосы и закреплялись подвижными кольцами на верхней и нижней муфте :dontknow:
https://forumupload.ru/uploads/0013/94/06/26/t107479.jpg

Отредактировано igorb (16.10.21 09:47:33)

209

  • Автор: Алексей Логинов
  • Администратор
  • Алексей Логинов
  • Зарегистрирован: 29.11.13
  • Сообщений: 1362
  • Последний визит:
    Вчера 23:58:22
igorb написал(а):

полоса накладывалась сверху и зашнуровывалась(?) изнутри.

Резина (гуттаперча) ставилась на заклепки. Она по форме как буква "С". Накладывалась на приклад и заклепочками, с дух сторон, по периметру, прикреплялась к нему.
Щиток стоит, он просто повторял изгибы ствола, поэтому кажется что его нет. Приклад крепился именно к нему.
Кстати ради эксперимента, попробуйте мысленно представить, что вы прицеливаетесь в прицел.
8-)

210

  • Автор: igorb
  • Участник
  • Зарегистрирован: 23.04.20
  • Сообщений: 432
  • Последний визит:
    16.05.24 20:30:20
Алексей Логинов написал(а):

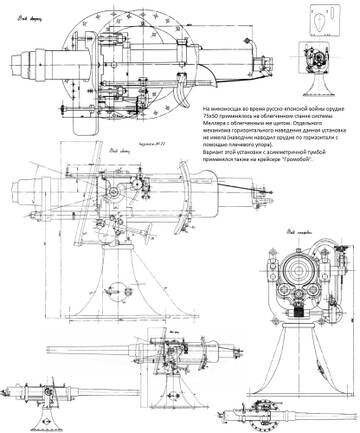

...Кстати ради эксперимента, попробуйте мысленно представить, что вы прицеливаетесь в прицел.
8-)

Получается, что в эту хреновину (дугу) наводчик упирается спиной :idea:
https://forumupload.ru/uploads/0013/94/06/26/t142685.jpg

211

  • Автор: Алексей Логинов
  • Администратор
  • Алексей Логинов
  • Зарегистрирован: 29.11.13
  • Сообщений: 1362
  • Последний визит:
    Вчера 23:58:22

У наводчика поза как у Воровского на известном памятнике Хрен с подковыркой.
Надо наклониться вперёд ( типа полупоклона). Плечом опереться на приклад. Правая рука продевается в проем приклада и берется ладонью за нижнюю ветвь приклада. С опорой на пушку, иначе в такой позе долго не простоишь.  Голова между прикладом и прицелом, немного
вправо. Приклад попадает как бы между плечом и шеей.

212

  • Автор: igorb
  • Участник
  • Зарегистрирован: 23.04.20
  • Сообщений: 432
  • Последний визит:
    16.05.24 20:30:20
Алексей Логинов написал(а):

У наводчика поза ...

Кошмар o.O

213

  • Автор: Старпом
  • Участник
  • Старпом
  • Откуда: Челябинск
  • Зарегистрирован: 27.03.20
  • Сообщений: 852
  • Последний визит:
    Сегодня 07:09:48

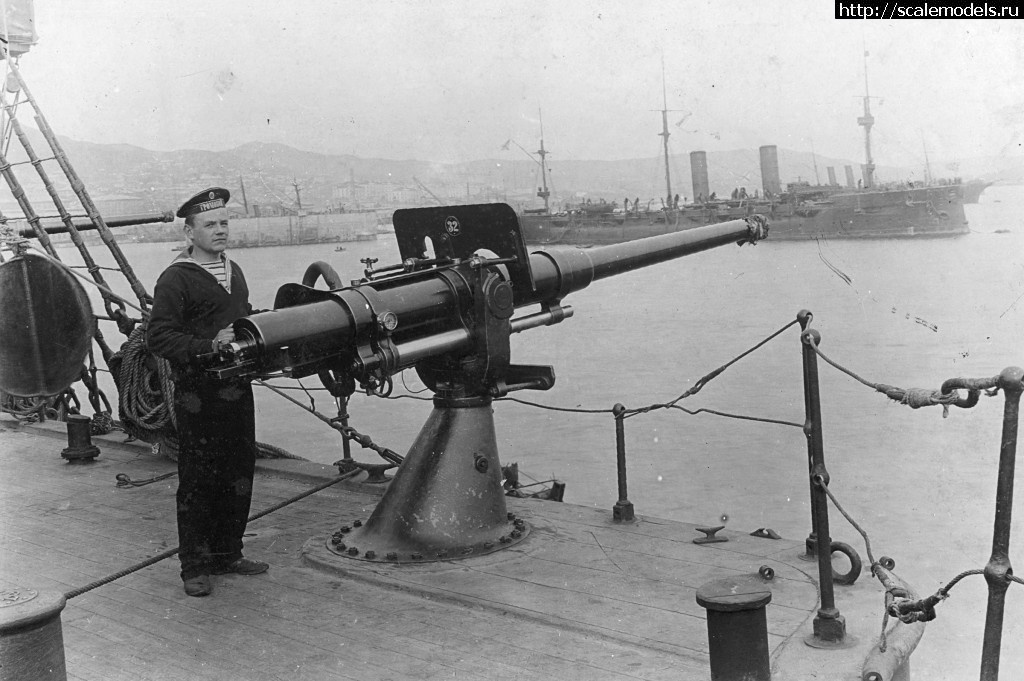

Для информации. Орудие с другой стороны.
https://forumupload.ru/uploads/0013/94/06/22/t808133.jpg

214

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34

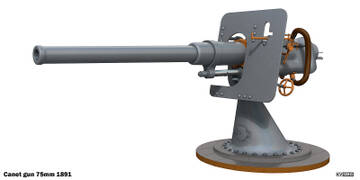

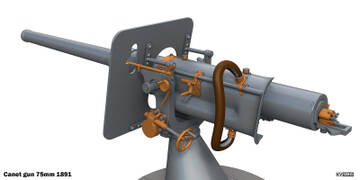

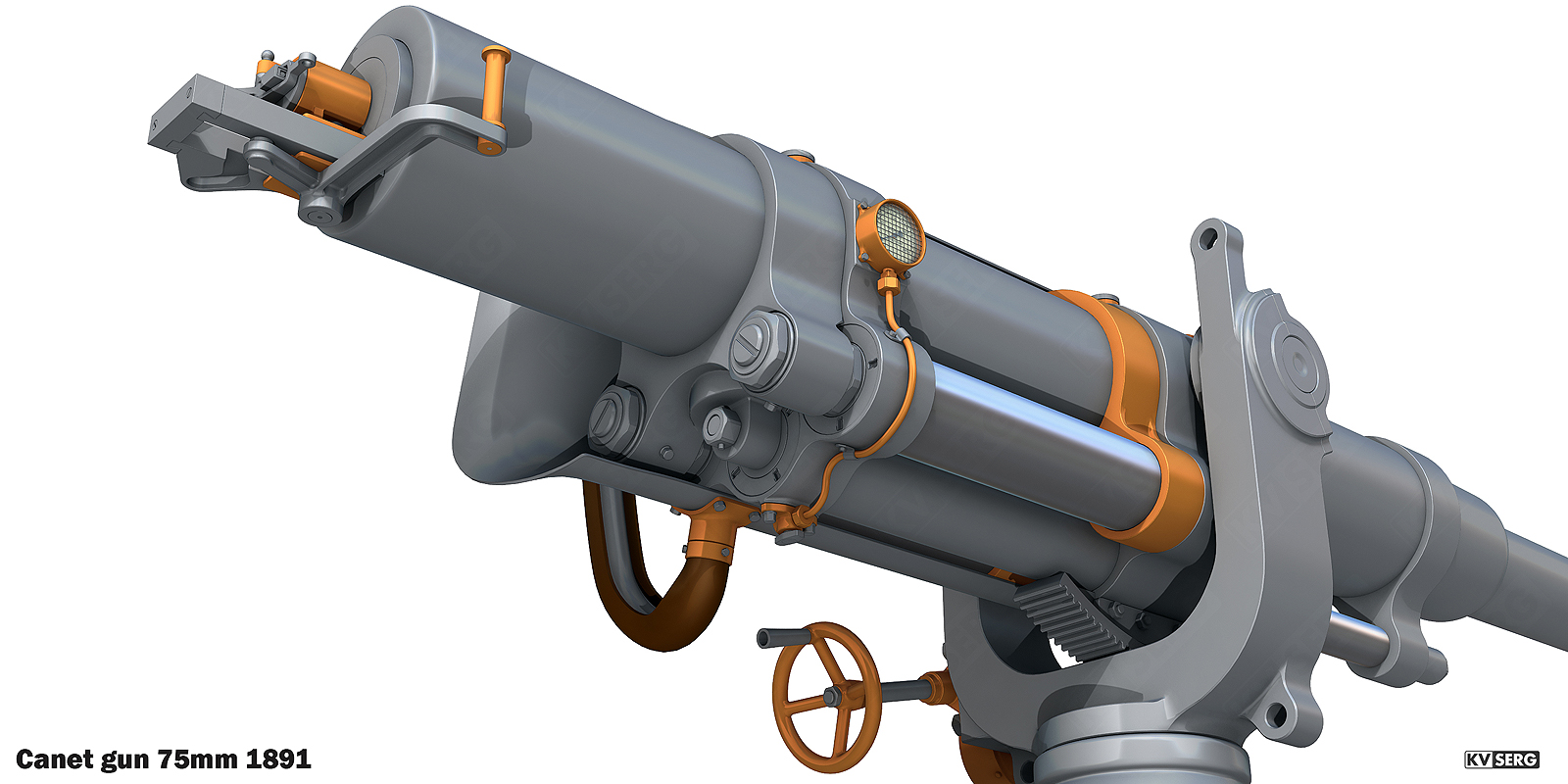

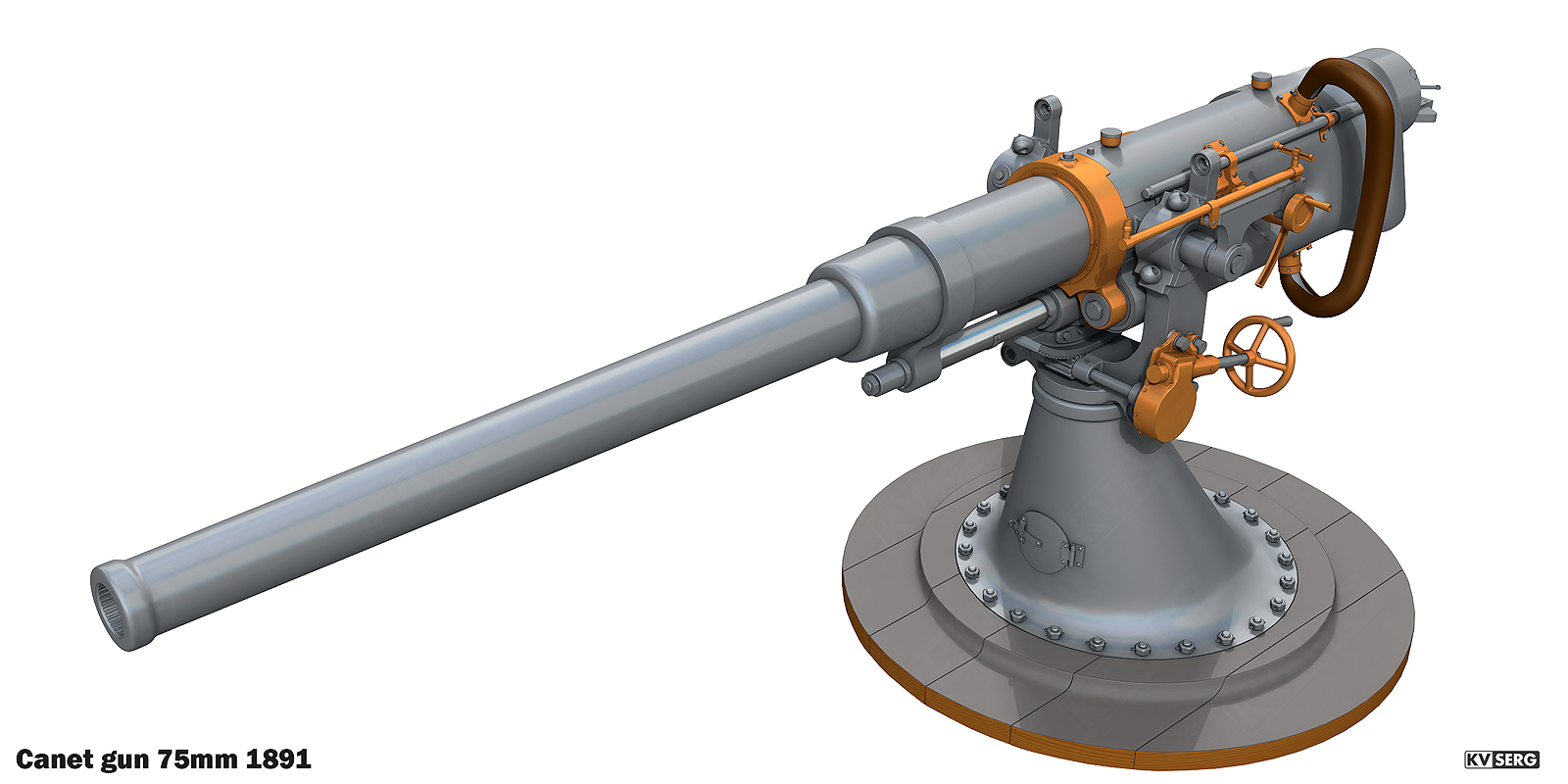

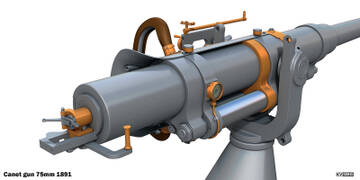

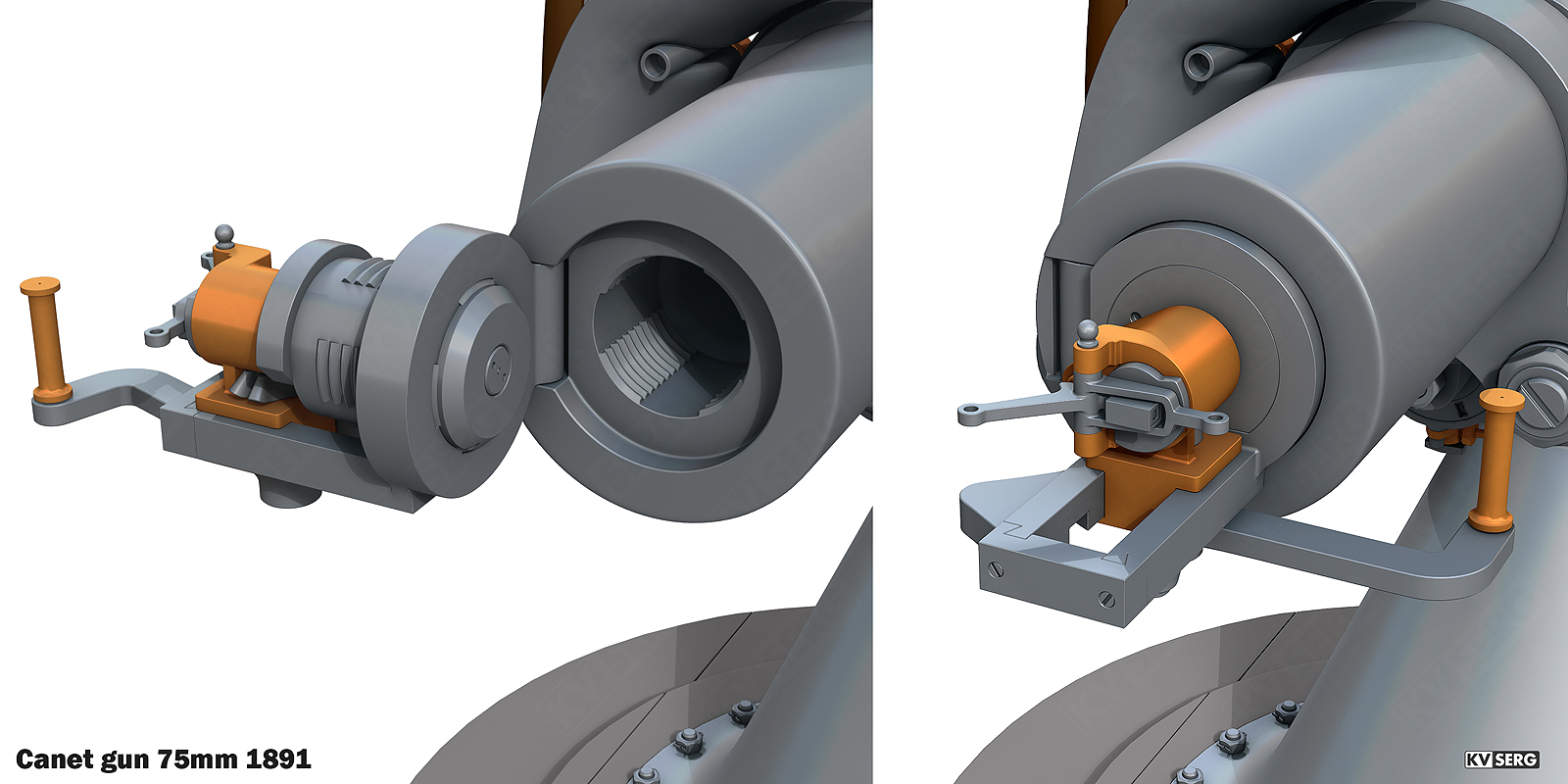

Вся кучка
https://forumupload.ru/uploads/0013/94/06/3/t33959.jpg https://forumupload.ru/uploads/0013/94/06/3/t414280.jpg
https://forumupload.ru/uploads/0013/94/06/3/t981872.jpg https://forumupload.ru/uploads/0013/94/06/3/t740181.jpg
https://forumupload.ru/uploads/0013/94/06/3/t19341.jpg https://forumupload.ru/uploads/0013/94/06/3/t142813.jpg
https://forumupload.ru/uploads/0013/94/06/3/t312344.jpg https://forumupload.ru/uploads/0013/94/06/3/t382115.jpg

215

  • Автор: shhturman
  • Участник
  • shhturman
  • Откуда: Санкт-Петербург
  • Зарегистрирован: 02.02.14
  • Сообщений: 1073
  • Последний визит:
    Вчера 18:24:08
villi написал(а):

Вся кучка

:cool:

Алексей Логинов написал(а):

У наводчика поза как у Воровского на известном памятнике Хрен с подковыркой.
Надо наклониться вперёд ( типа полупоклона). Плечом опереться на приклад. Правая рука продевается в проем приклада и берется ладонью за нижнюю ветвь приклада. С опорой на пушку, иначе в такой позе долго не простоишь.  Голова между прикладом и прицелом, немного
вправо. Приклад попадает как бы между плечом и шеей.

:cool:

216

  • Автор: igorb
  • Участник
  • Зарегистрирован: 23.04.20
  • Сообщений: 432
  • Последний визит:
    16.05.24 20:30:20
villi написал(а):

Вся кучка....

Вот спасибо, когда то и на Аврору понадобится :flag:

217

  • Автор: Алексей Логинов
  • Администратор
  • Алексей Логинов
  • Зарегистрирован: 29.11.13
  • Сообщений: 1362
  • Последний визит:
    Вчера 23:58:22
igorb написал(а):

Вот спасибо, когда то и на Аврору понадобится

Кстати, насчет Авроры.
То о чем я выше писал, лучше в живую увидеть.
Только тут у наводчика правая рука на щиток положена, для поправки прицела.
Это собственно она и есть (Аврора).

https://c.radikal.ru/c35/2110/ca/1344f40e26ebt.jpg

218

  • Автор: Старпом
  • Участник
  • Старпом
  • Откуда: Челябинск
  • Зарегистрирован: 27.03.20
  • Сообщений: 852
  • Последний визит:
    Сегодня 07:09:48
villi написал(а):

Вся кучка

Спасибо. Валера. Отличные картинки.

219

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34
Алексей Логинов написал(а):

То о чем я выше писал, лучше в живую увидеть.
Только тут у наводчика правая рука на щиток положена, для поправки прицела.

  Алексей , отличное дополнение!  :cool:  :flag:

220

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34

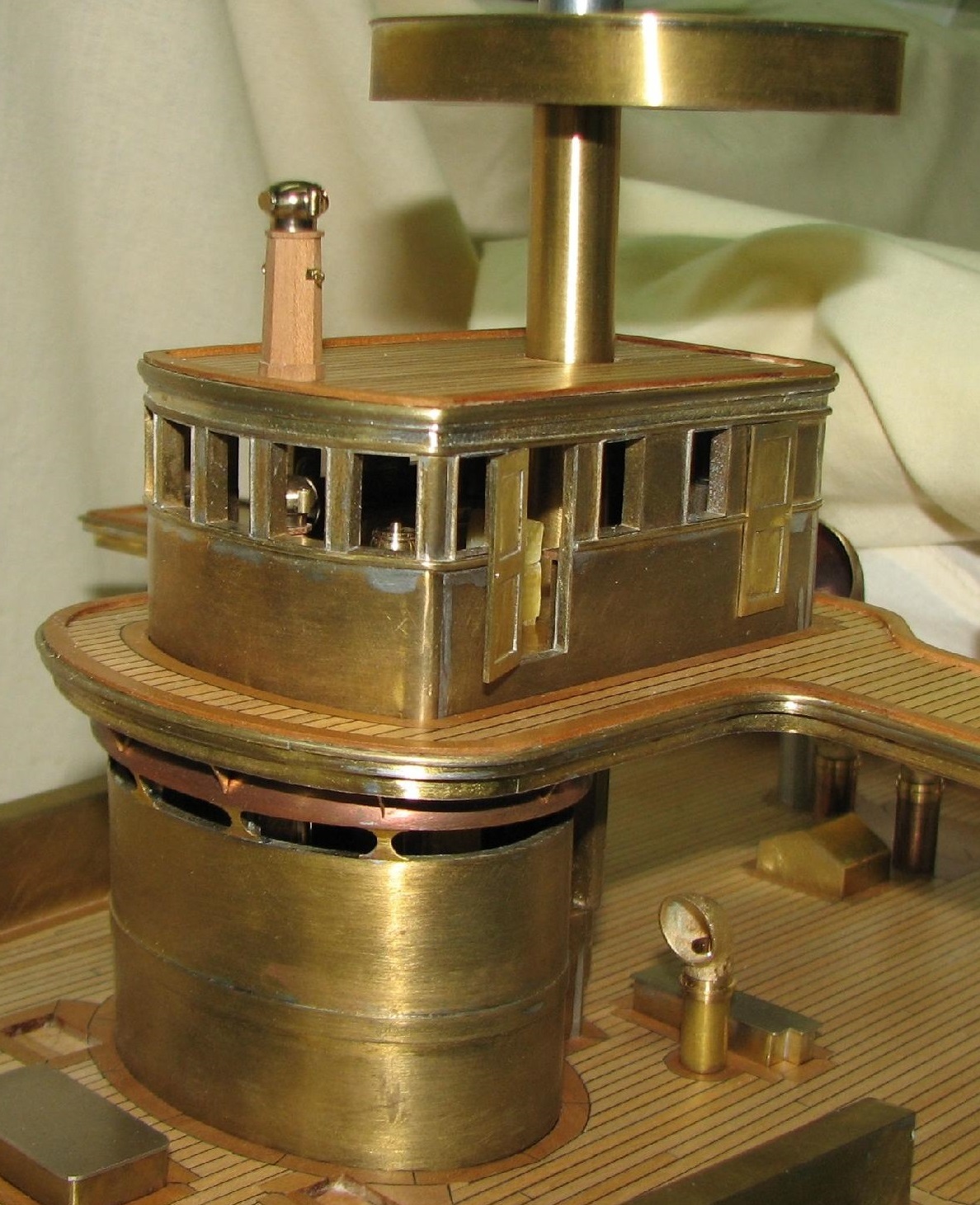

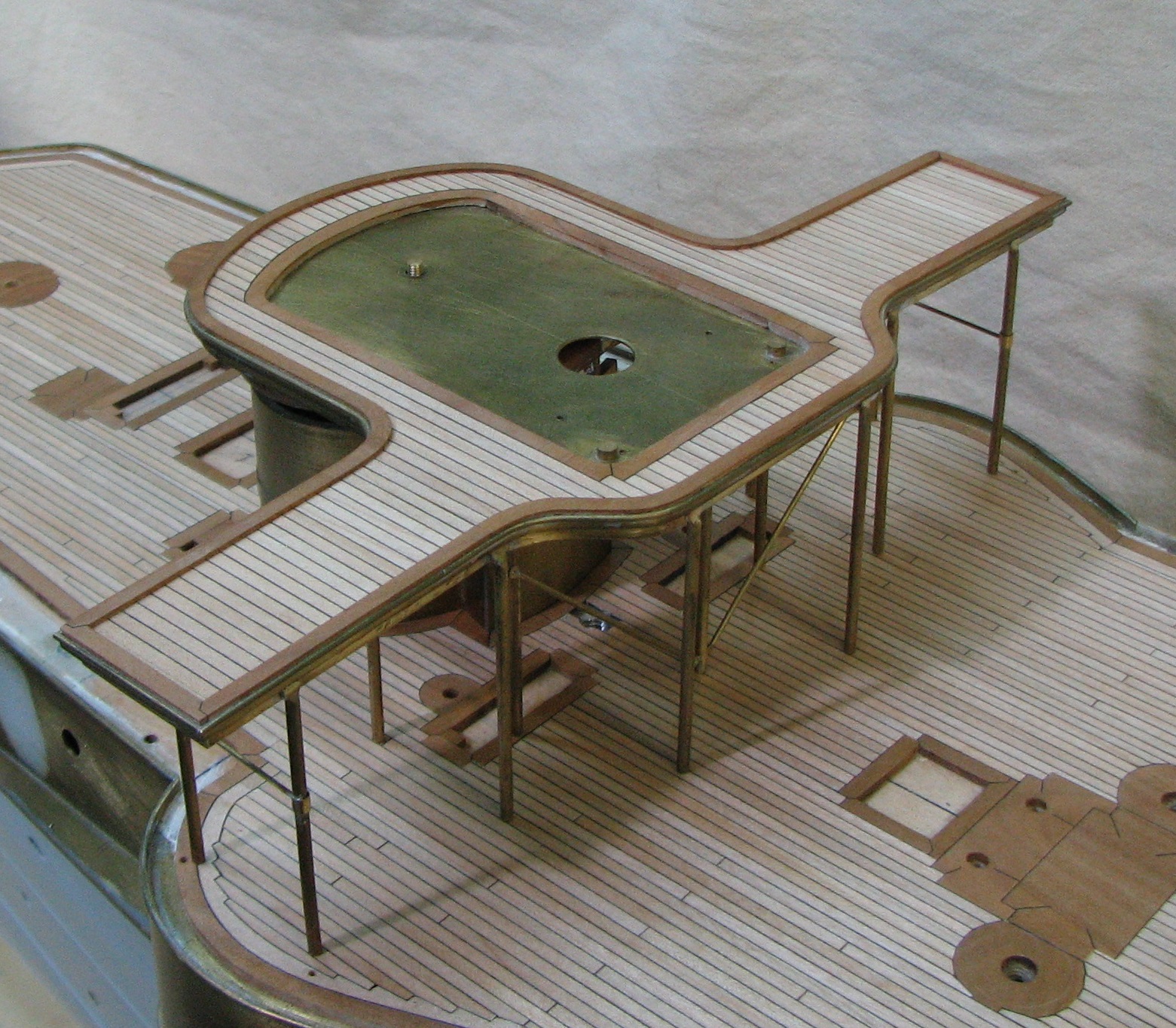

МостигЪ...

https://forumupload.ru/uploads/0013/94/06/3/t839188.jpg  https://forumupload.ru/uploads/0013/94/06/3/t51041.jpg

221

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34

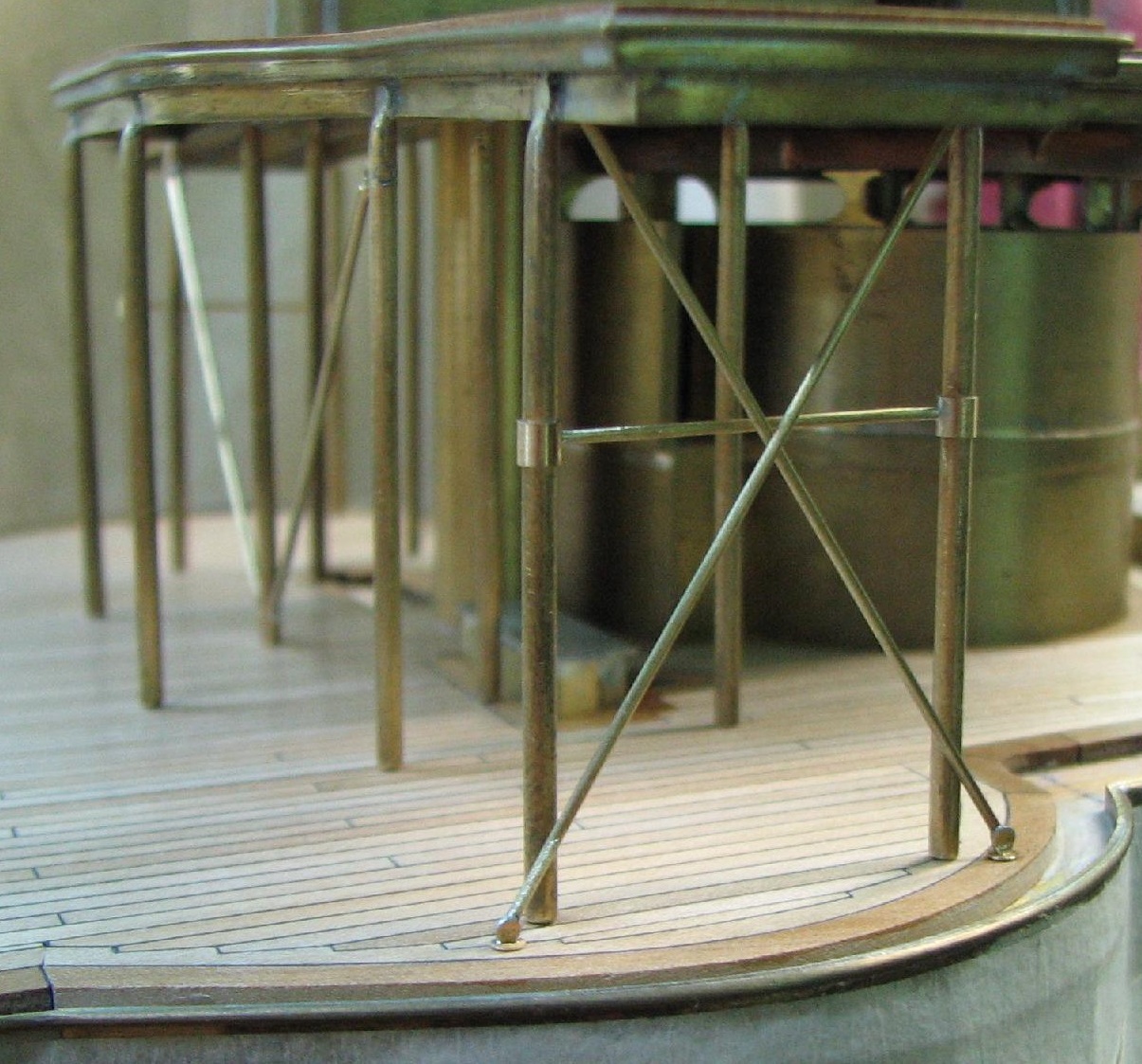

Шервудский лес...

https://forumupload.ru/uploads/0013/94/06/3/t538148.jpg

222

  • Автор: Старпом
  • Участник
  • Старпом
  • Откуда: Челябинск
  • Зарегистрирован: 27.03.20
  • Сообщений: 852
  • Последний визит:
    Сегодня 07:09:48

Мостик в Шервурдском лесу это прекрасно.... :love:
А, баки под мостиком устанавливать будешь? :question:

Отредактировано Старпом (22.10.21 16:01:12)

223

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34
Старпом написал(а):

А, баки под мостиком устанавливать будешь?

Всенепременнейше!   8-)

224

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34

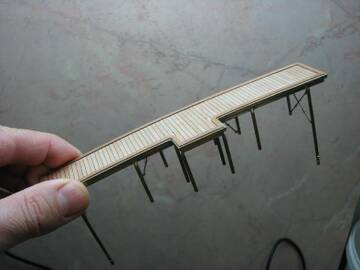

Кормовой.....

https://forumupload.ru/uploads/0013/94/06/3/t901606.jpg  https://forumupload.ru/uploads/0013/94/06/3/t75472.jpg

225

  • Автор: shhturman
  • Участник
  • shhturman
  • Откуда: Санкт-Петербург
  • Зарегистрирован: 02.02.14
  • Сообщений: 1073
  • Последний визит:
    Вчера 18:24:08
villi написал(а):

Кормовой.....

:cool:

226

  • Автор: igorb
  • Участник
  • Зарегистрирован: 23.04.20
  • Сообщений: 432
  • Последний визит:
    16.05.24 20:30:20
villi написал(а):

МостигЪ...

Красота! :cool:

227

  • Автор: buharev
  • Участник
  • Зарегистрирован: 23.01.16
  • Сообщений: 468
  • Последний визит:
    18.05.24 21:24:21

1 ноября 1899 года спущен на воду крейсер "Варяг". Так что, с праздником, Валера! :flag:
Модель классная!

228

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34
buharev написал(а):

1 ноября 1899 года спущен на воду крейсер "Варяг". Так что, с праздником, Валера!
Модель классная!

  Паша, спасибо - это наш общий праздник!  :flag:

229

  • Автор: IBeRUS
  • Участник
  • IBeRUS
  • Откуда: Новороссийск
  • Зарегистрирован: 14.11.15
  • Сообщений: 521
  • Последний визит:
    Вчера 23:52:07

Интересно,
с удовольствием наблюдаю!

230

  • Автор: Старпом
  • Участник
  • Старпом
  • Откуда: Челябинск
  • Зарегистрирован: 27.03.20
  • Сообщений: 852
  • Последний визит:
    Сегодня 07:09:48

Правильно говорят - Век живи и век учись!
Спасибо, Валера.
Удачи.

231

  • Автор: Алексей Логинов
  • Администратор
  • Алексей Логинов
  • Зарегистрирован: 29.11.13
  • Сообщений: 1362
  • Последний визит:
    Вчера 23:58:22
buharev написал(а):

1 ноября 1899 года спущен на воду крейсер "Варяг". Так что, с праздником, Валера!
Модель классная!

Это точно. Валера дает жару!!

232

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34

Ухайдокали кораблик еще до войны, по глупому все как-то получилось ....  :mad:

https://www.youtube.com/watch?v=_jznEJerEZk

https://www.youtube.com/watch?v=vRpyo4dhy2s

https://www.youtube.com/watch?v=jhE2I8OZiPM

233

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34

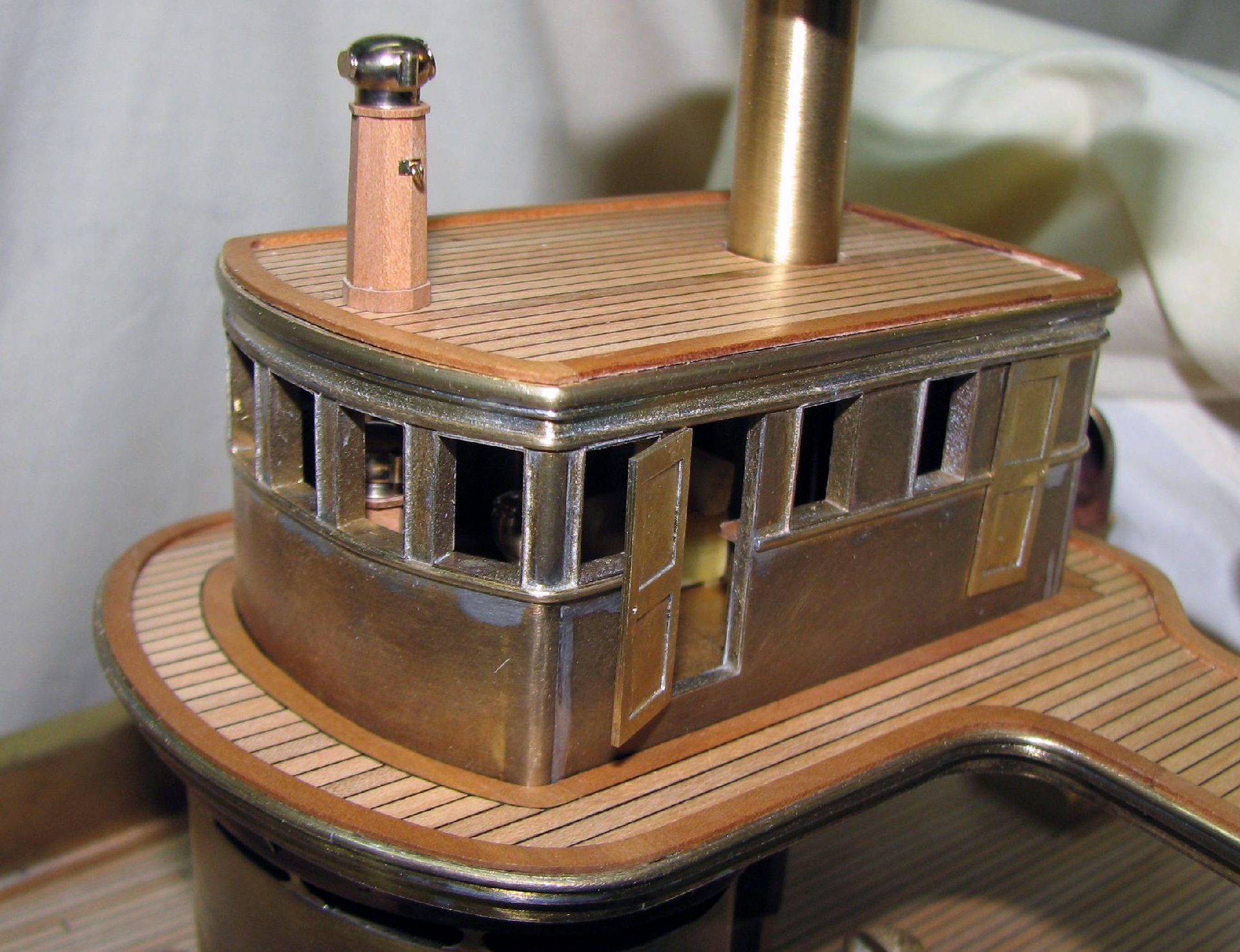

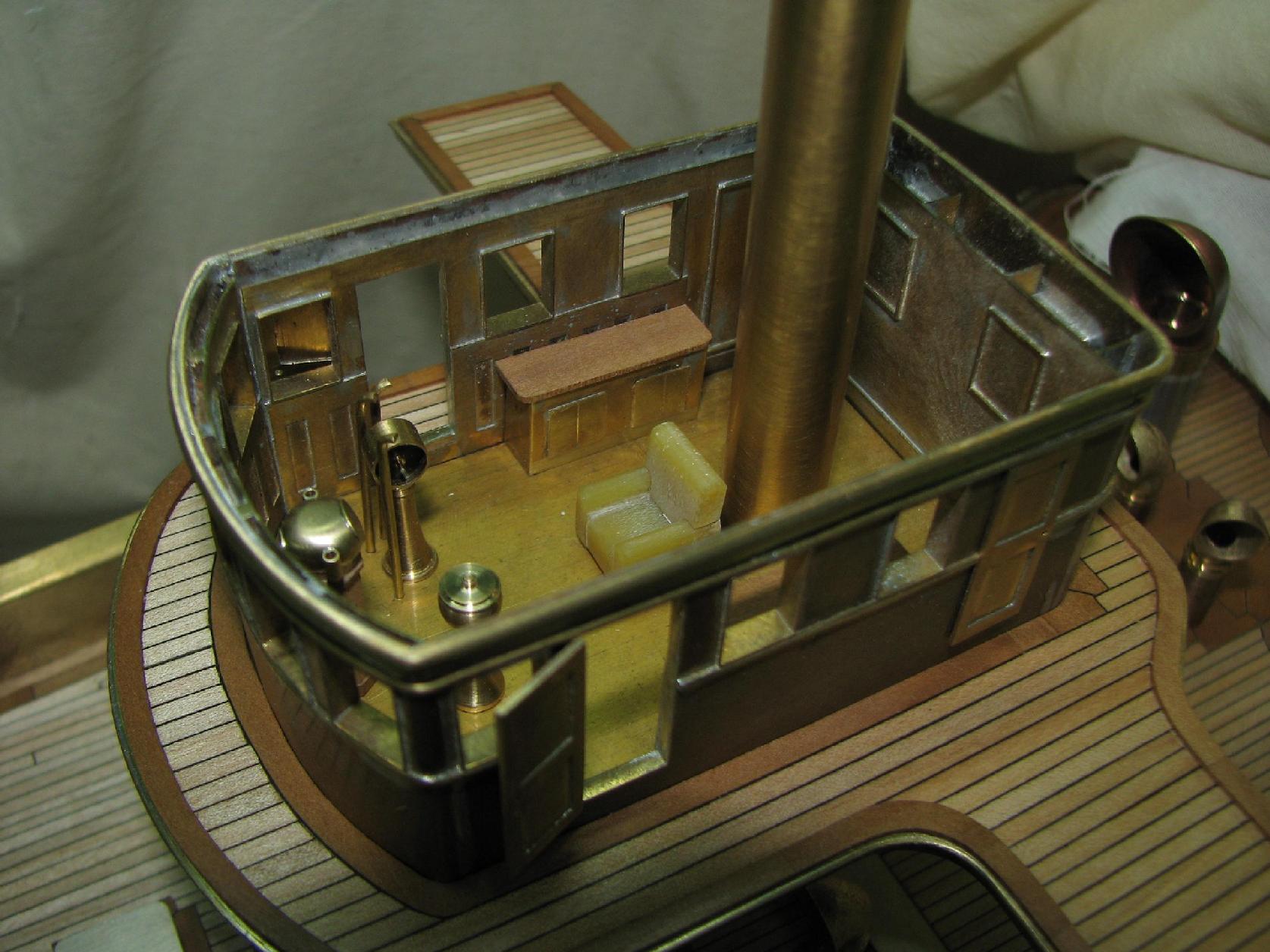

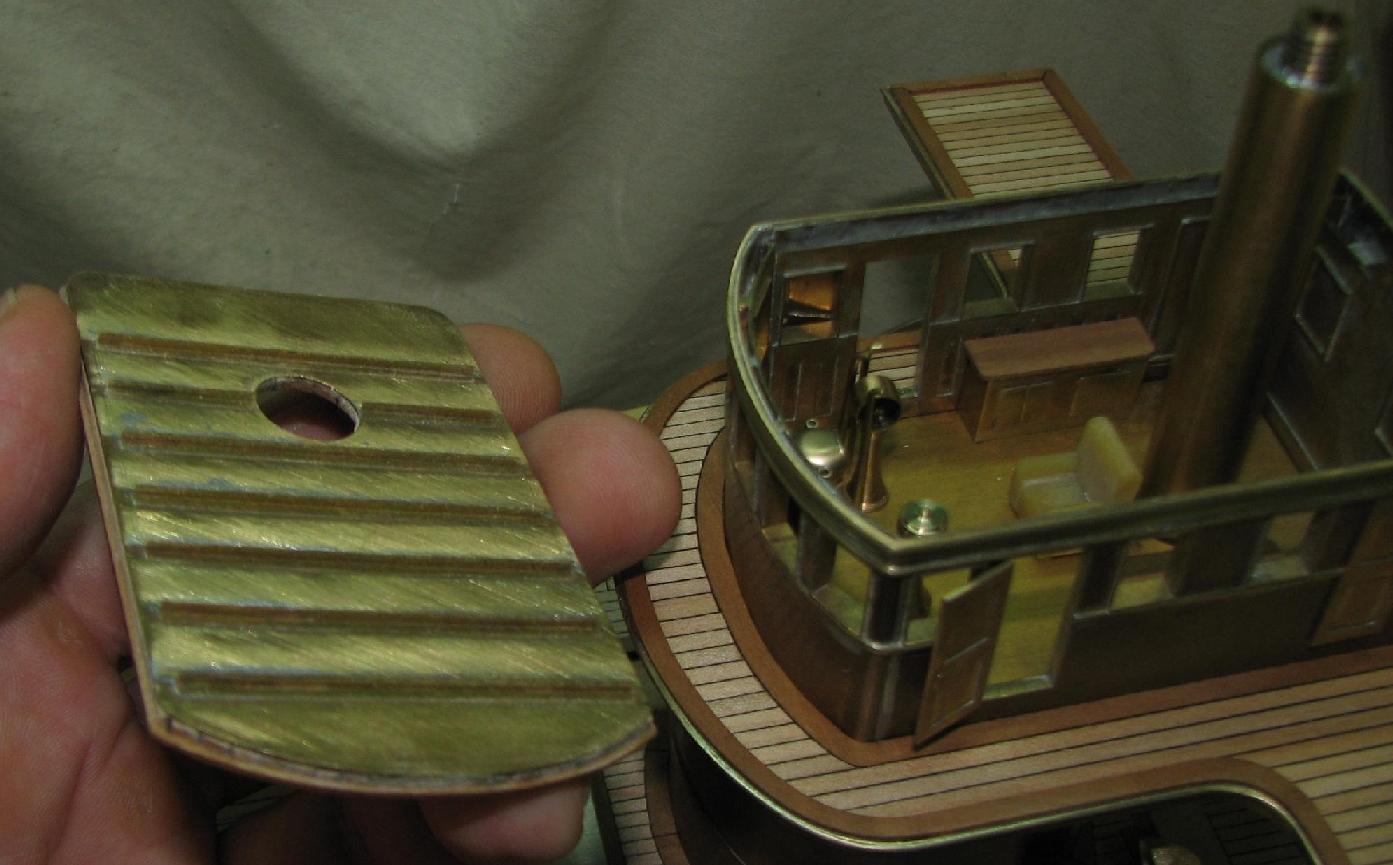

Ходовая рубка с мебелЯми.....
https://forumupload.ru/uploads/0013/94/06/3/t14301.jpg   https://forumupload.ru/uploads/0013/94/06/3/t419148.jpg  https://forumupload.ru/uploads/0013/94/06/3/t114116.jpg

234

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34

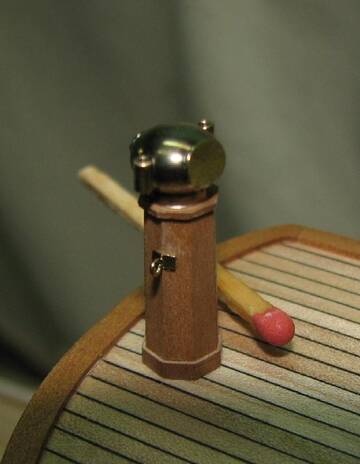

КомпАсик...

https://forumupload.ru/uploads/0013/94/06/3/t989091.jpg

235

  • Автор: buharev
  • Участник
  • Зарегистрирован: 23.01.16
  • Сообщений: 468
  • Последний визит:
    18.05.24 21:24:21

Валера, привет! Нет слов!!! Как линолеум сделан?

236

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34
buharev написал(а):

Как линолеум сделан?

  Паша , проще некуда - распечатан на бумаге, это примерочный шаблон.  8-)

237

  • Автор: Алексей Логинов
  • Администратор
  • Алексей Логинов
  • Зарегистрирован: 29.11.13
  • Сообщений: 1362
  • Последний визит:
    Вчера 23:58:22

Ювелирная работа! Графин, фужер, лимончик на тумбочку поставить, и можно жить.

238

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34
Алексей Логинов написал(а):

рафин, фужер, лимончик на тумбочку поставить, и можно жить.

Диванов не хватает.  :D

239

  • Автор: Azow-71
  • Участник
  • Azow-71
  • Откуда: г.Приморско-Ахтарск
  • Зарегистрирован: 19.01.16
  • Сообщений: 399
  • Последний визит:
    23.04.24 23:46:27

Такие вещи надо фотографировать на стадии строительства и ложить фото рядом с готовой моделью для наглядности.  :cool:

240

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34

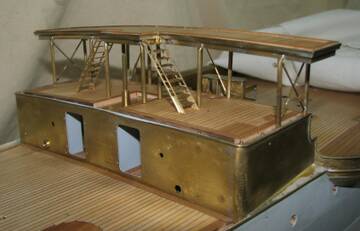

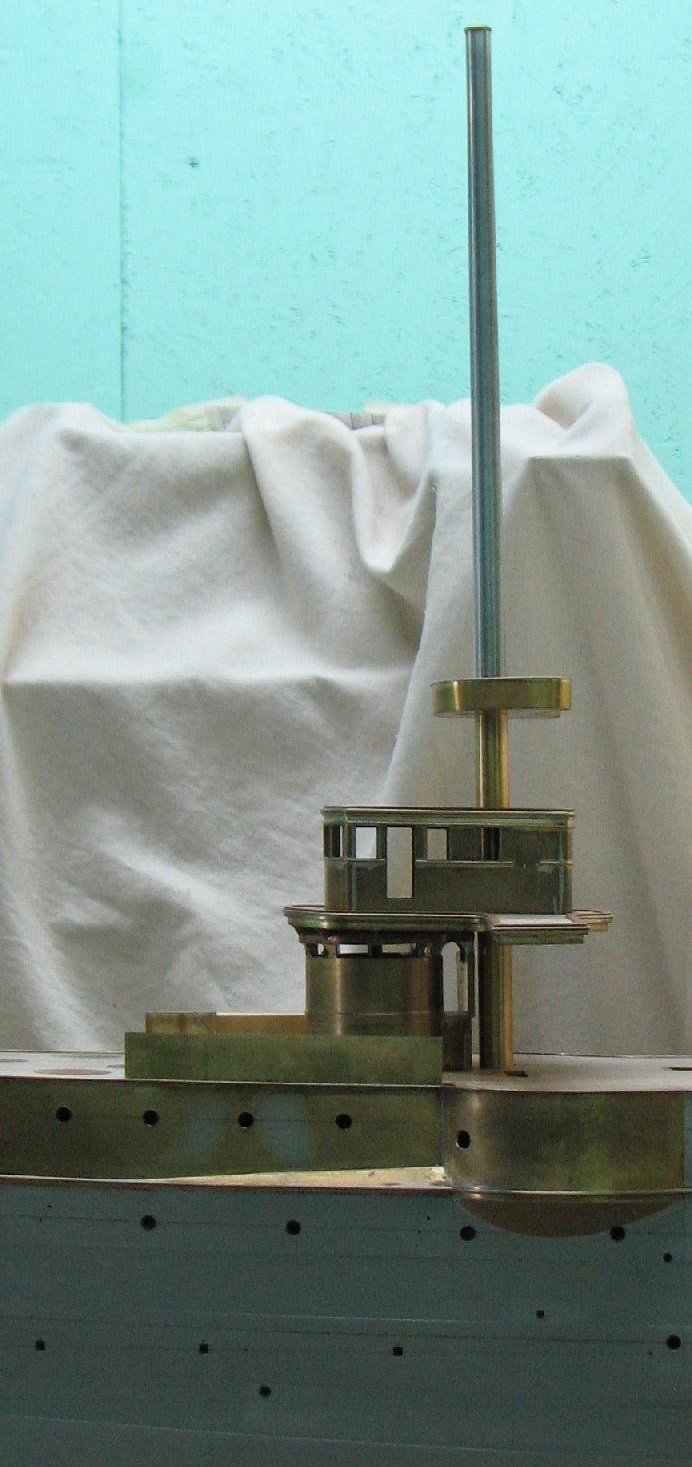

Еще немного ходовой  рубки...

https://forumupload.ru/uploads/0013/94/06/3/t902146.jpg  https://forumupload.ru/uploads/0013/94/06/3/t430594.jpg  https://forumupload.ru/uploads/0013/94/06/3/t478461.jpg

241

  • Автор: shhturman
  • Участник
  • shhturman
  • Откуда: Санкт-Петербург
  • Зарегистрирован: 02.02.14
  • Сообщений: 1073
  • Последний визит:
    Вчера 18:24:08
villi написал(а):

Еще немного ходовой  рубки...

o.O  :cool:  :love:

242

  • Автор: igorb
  • Участник
  • Зарегистрирован: 23.04.20
  • Сообщений: 432
  • Последний визит:
    16.05.24 20:30:20
villi написал(а):

Еще немного ходовой  рубки...

ЗдОрово :cool: Валера, грибовидная крыша боевой рубки это гальваника или...расскажи пож. как сделана :question:

243

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34
igorb написал(а):

ЗдОрово  Валера, грибовидная крыша боевой рубки это гальваника или...расскажи пож. как сделана

Да, Игорь, это гальваника . Осаждение меди в резиновую форму, процесс уже освещал в теме Пересвета  на Балансере.
Посмотри там , может сохранилось....

  P.S. Повторил  фото процесса в "Технологиях"  Клуба.  :flag:

244

  • Автор: Azow-71
  • Участник
  • Azow-71
  • Откуда: г.Приморско-Ахтарск
  • Зарегистрирован: 19.01.16
  • Сообщений: 399
  • Последний визит:
    23.04.24 23:46:27

Валер, а эта модель тоже не завершена?

245

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34
Azow-71 написал(а):

Валер, а эта модель тоже не завершена?

Она ЕЩЕ не завершена, но не отложена... процесс идет. ;)

246

  • Автор: Старпом
  • Участник
  • Старпом
  • Откуда: Челябинск
  • Зарегистрирован: 27.03.20
  • Сообщений: 852
  • Последний визит:
    Сегодня 07:09:48

Смотрю и наглядеться не могу. Очень нравится. Здорово, спасибо. :flag:

247

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34
Старпом написал(а):

Смотрю и наглядеться не могу. Очень нравится.

  Спасибо , Вячеслав!

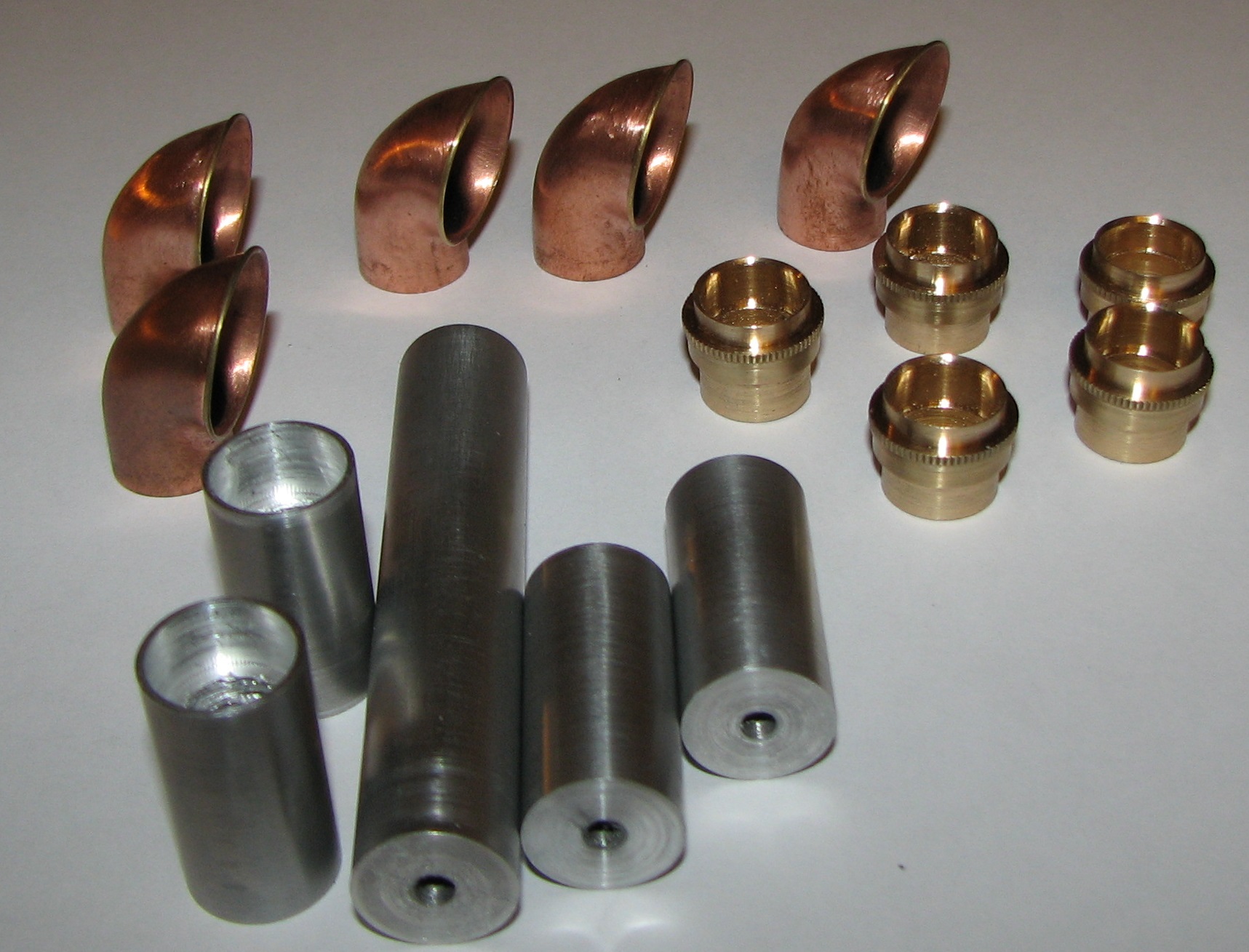

Медницко-гальванные   работы, процесс освещен на 3-4 стр. "Технологий".

https://forumupload.ru/uploads/0013/94/06/3/t344892.jpg https://forumupload.ru/uploads/0013/94/06/3/t947422.jpg
https://forumupload.ru/uploads/0013/94/06/3/t39409.jpg https://forumupload.ru/uploads/0013/94/06/3/t915720.jpg

248

  • Автор: Azow-71
  • Участник
  • Azow-71
  • Откуда: г.Приморско-Ахтарск
  • Зарегистрирован: 19.01.16
  • Сообщений: 399
  • Последний визит:
    23.04.24 23:46:27
villi написал(а):

Она ЕЩЕ не завершена, но не отложена... процесс идет.

  Отлично ! Усаживаемся поудобнее, расслабляемся  и попытаемся получить максимум наслаждения от увиденного.  :jumping:

249

  • Автор: Старпом
  • Участник
  • Старпом
  • Откуда: Челябинск
  • Зарегистрирован: 27.03.20
  • Сообщений: 852
  • Последний визит:
    Сегодня 07:09:48

Все прекрасно, только Сергей ты немного не прав. o.O
Расслабляться не надо, надо впитывать как губка, где еще найдешь такой Университет Судомоделизма.   :cool:
Я, например с момента, принятия меня в Ваши ряды, столько узнал и почерпнул........   Большое спасибо ребята. :love:
С уважением.

250

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34

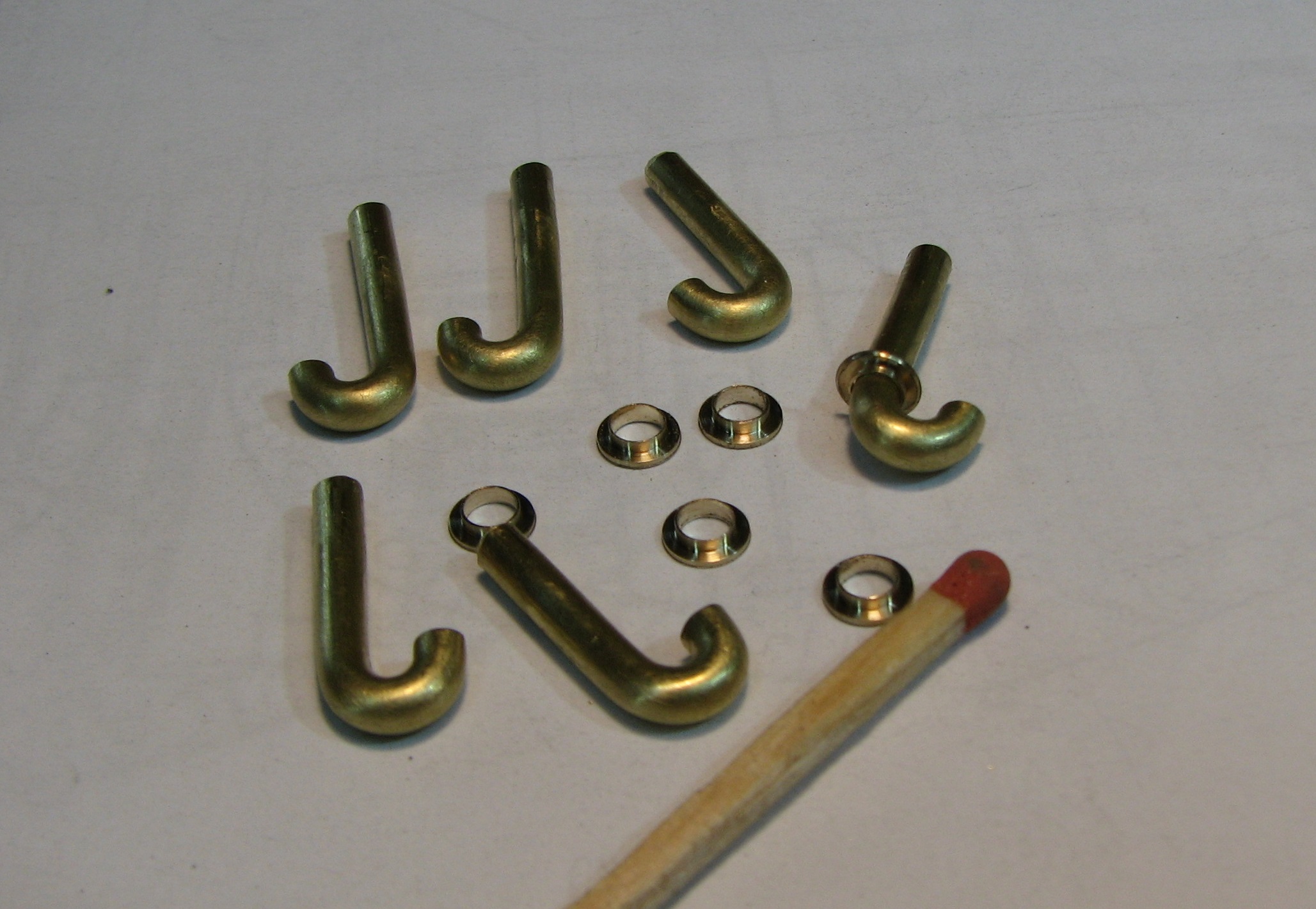

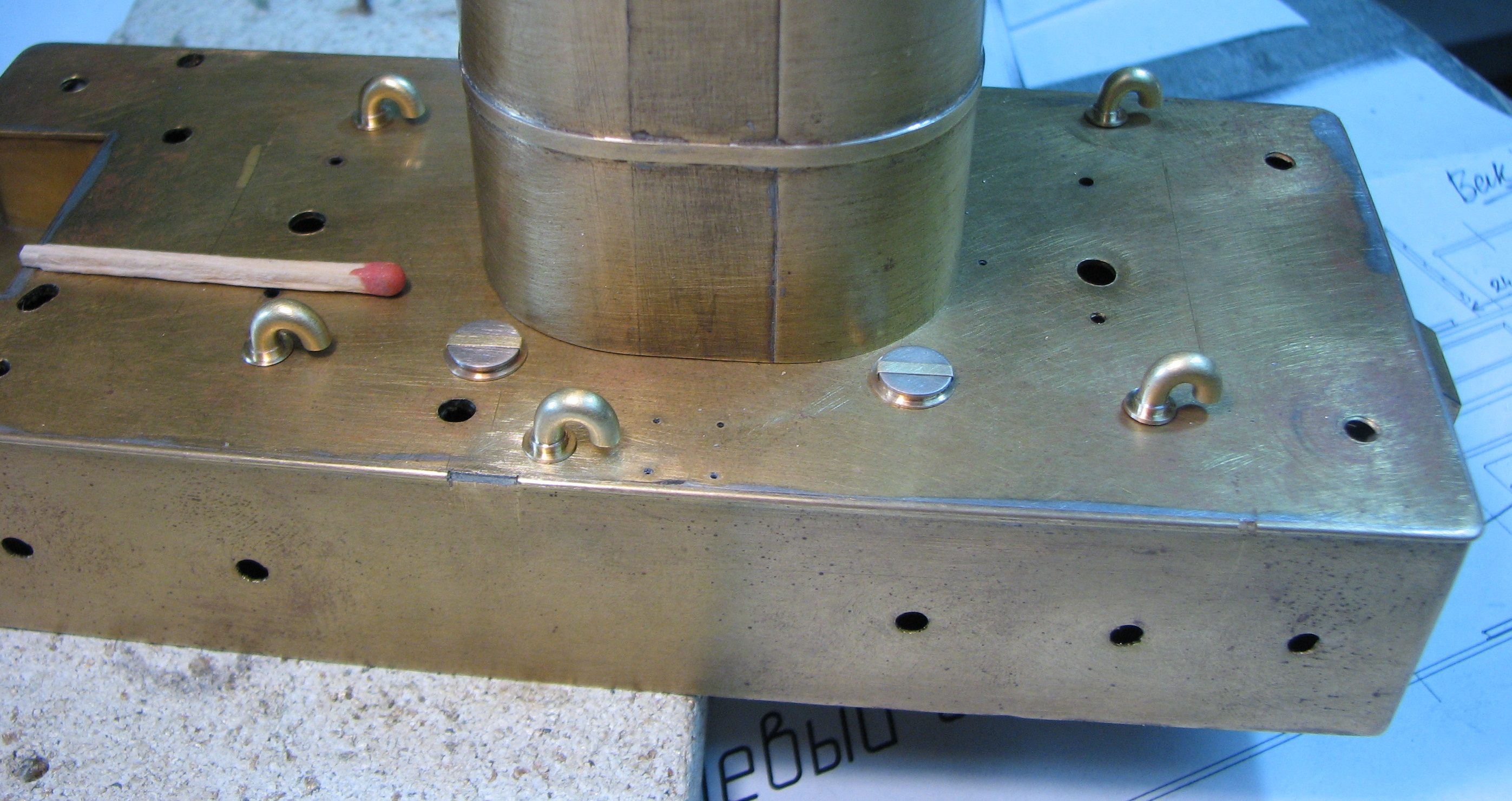

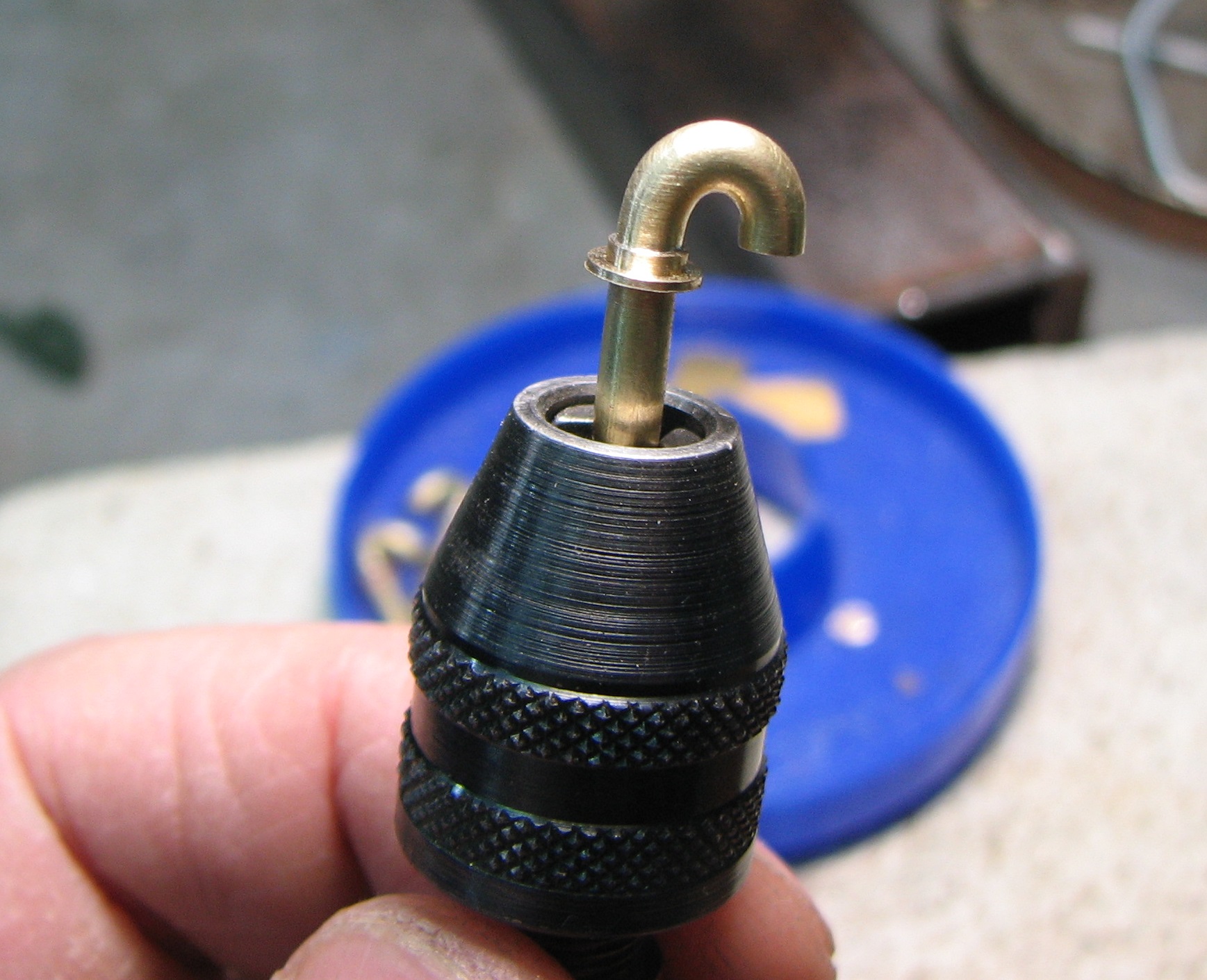

Детальки для котельного кожуха.

  Вентиляция..

https://forumupload.ru/uploads/0013/94/06/3/t792924.jpg  https://forumupload.ru/uploads/0013/94/06/3/t92019.jpg https://forumupload.ru/uploads/0013/94/06/3/t44210.jpg

Страница:   1 2 3 4 5 6 7 … 13

Вы здесь » Форум Судомодельный клуб » Общие вопросы » ВАРЯГ 1901г. М 1:75

Рейтинг форумов | Создать форум бесплатно
