ВАРЯГ 1901г. М 1:75

Страница:   1 2 3 4 5 … 13

Сообщений 101 страница 150 из 613

101

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3553
  • Последний визит:
    Вчера 22:12:57

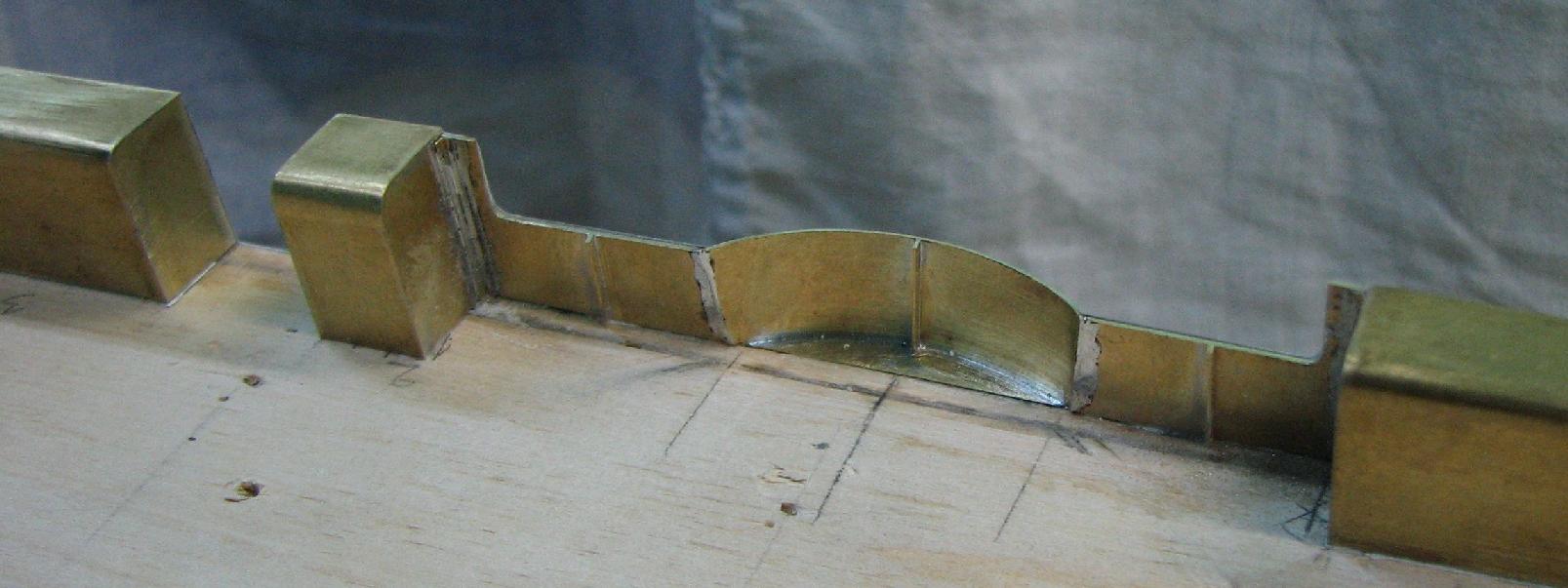

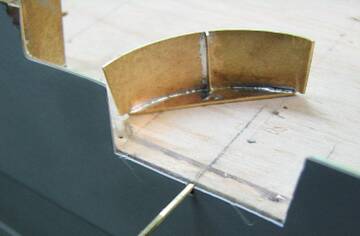

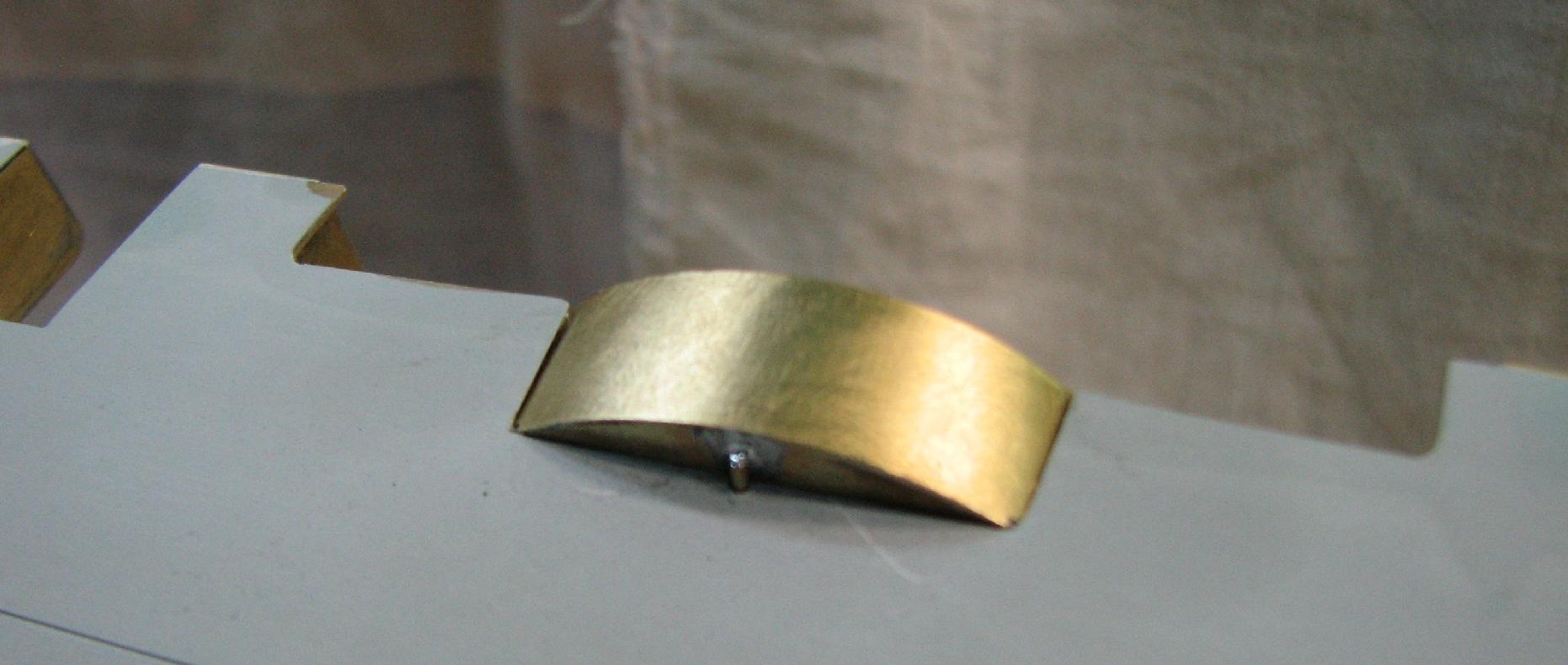

Сборка и монтаж спонсона.

https://forumupload.ru/uploads/0013/94/06/3/t237832.jpg
https://forumupload.ru/uploads/0013/94/06/3/t403483.jpg https://forumupload.ru/uploads/0013/94/06/3/t572044.jpg

102

  • Автор: Старпом
  • Участник
  • Старпом
  • Откуда: Челябинск
  • Зарегистрирован: 27.03.20
  • Сообщений: 850
  • Последний визит:
    Вчера 11:04:22
villi написал(а):

Сборка и монтаж спонсона.

Как все просто. :cool:

103

  • Автор: IBeRUS
  • Участник
  • IBeRUS
  • Откуда: Новороссийск
  • Зарегистрирован: 14.11.15
  • Сообщений: 514
  • Последний визит:
    Сегодня 01:07:50

Блин,красота,это не просто мастер-класс,а настоящая судомодельная академия!Ждём продолжения! :flag:

104

  • Автор: Старпом
  • Участник
  • Старпом
  • Откуда: Челябинск
  • Зарегистрирован: 27.03.20
  • Сообщений: 850
  • Последний визит:
    Вчера 11:04:22
IBeRUS написал(а):

Блин,красота,это не просто мастер-класс,а настоящая судомодельная академия!Ждём продолжения!

Молодец, Игорь!!!
Ты нашел очень верные и правильные слова - это действительно Академия.
Представляю, что будет впереди........ :O

Отредактировано Старпом (14.07.21 05:10:20)

105

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3553
  • Последний визит:
    Вчера 22:12:57

Не-не-не...  не захваливайте...   :blush: ...   все должно быть в  рабочем порядке...   8-)

  Надеюсь, это  кому-нибудь пригодится .

106

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3553
  • Последний визит:
    Вчера 22:12:57

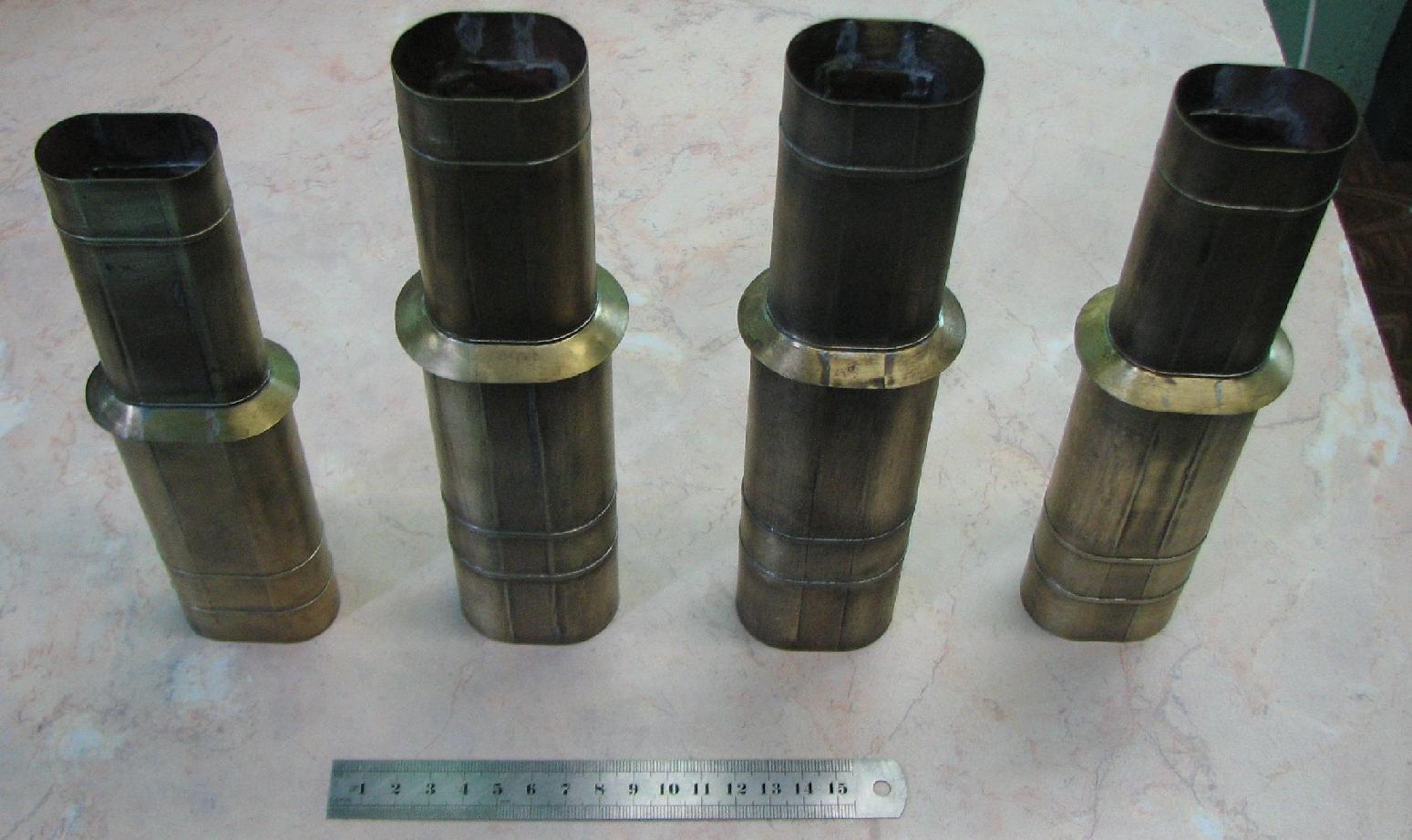

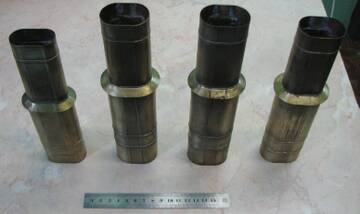

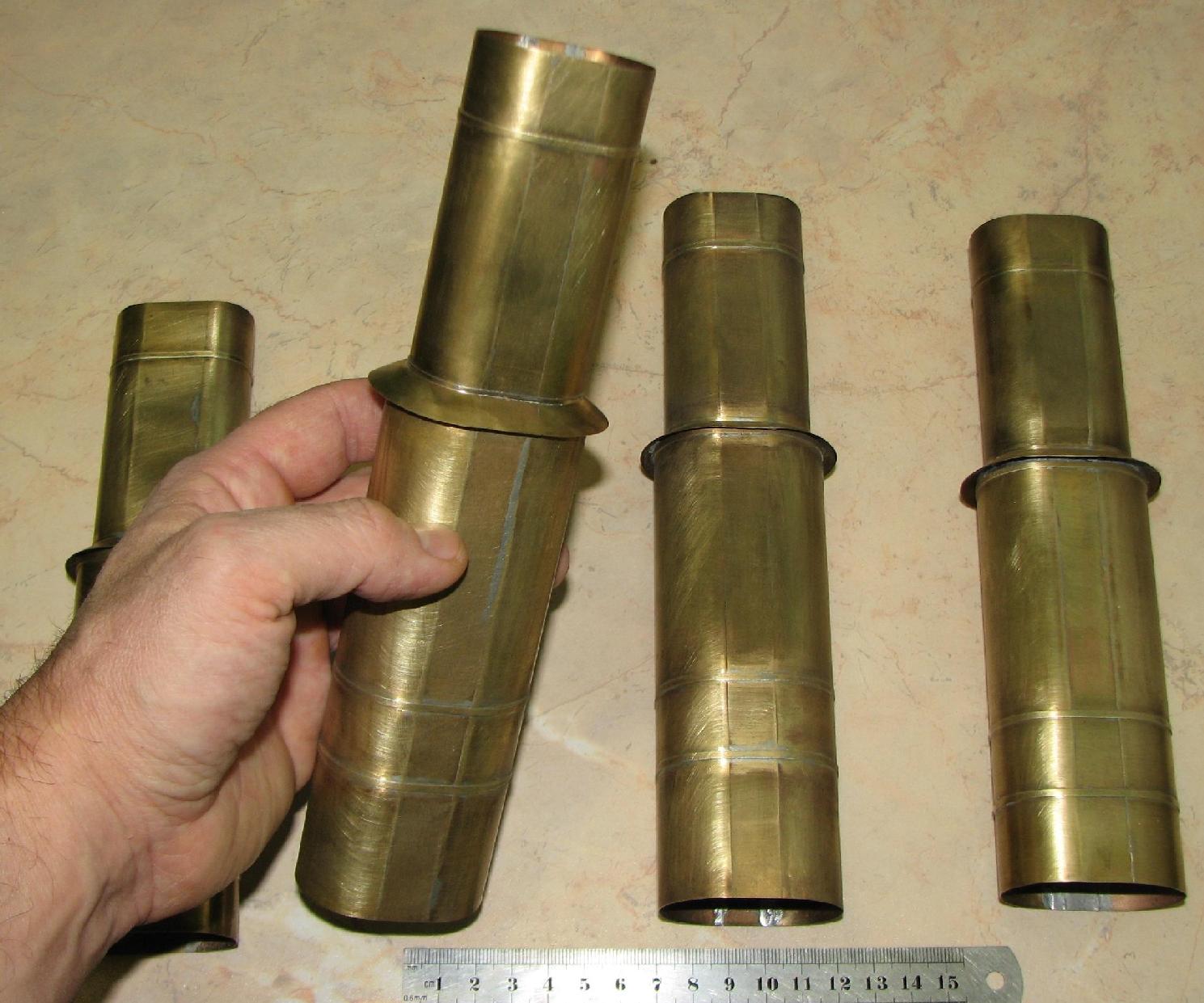

Трубы..

https://forumupload.ru/uploads/0013/94/06/3/t296584.jpg  https://forumupload.ru/uploads/0013/94/06/3/t78817.jpg

107

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3553
  • Последний визит:
    Вчера 22:12:57

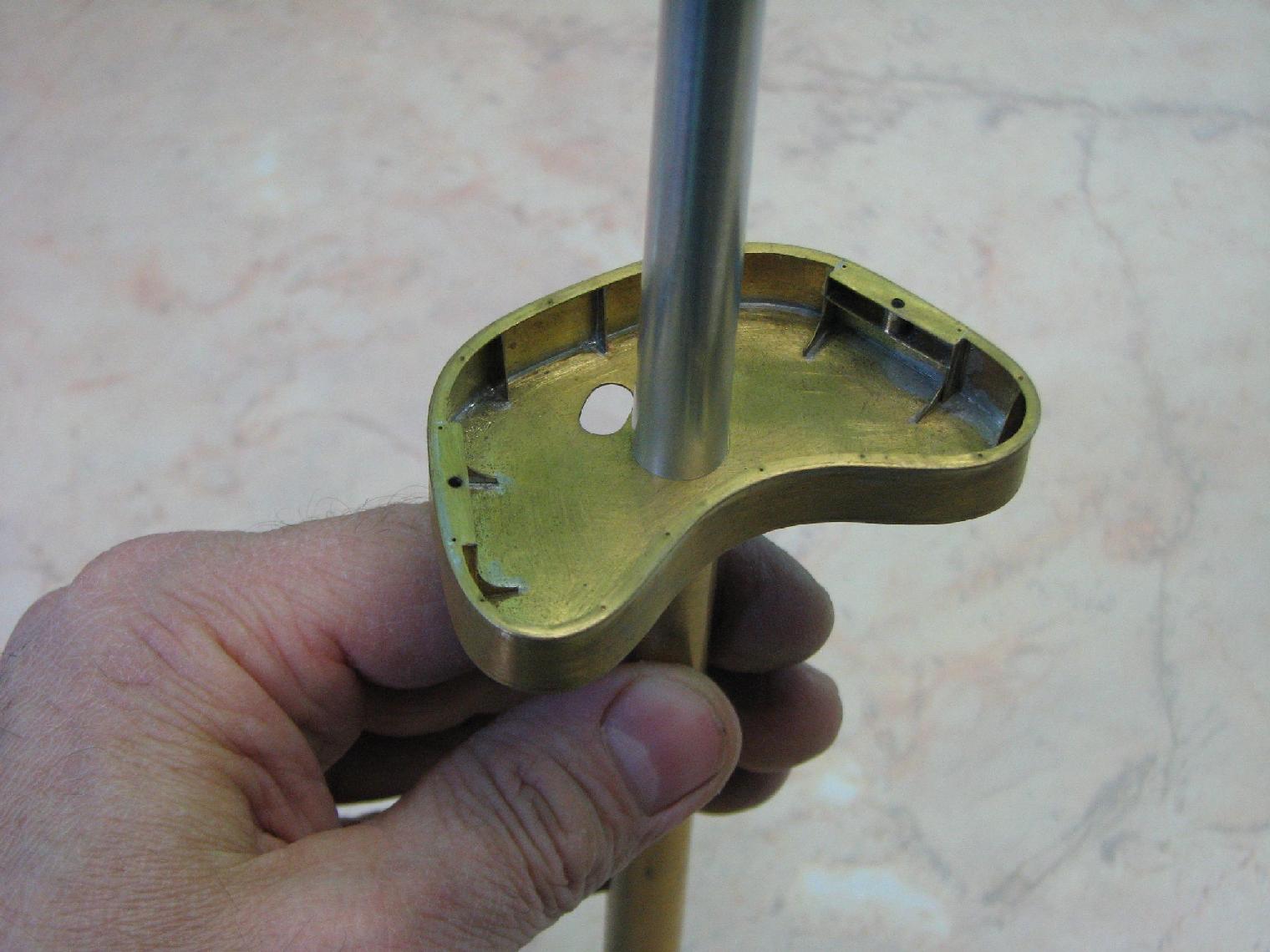

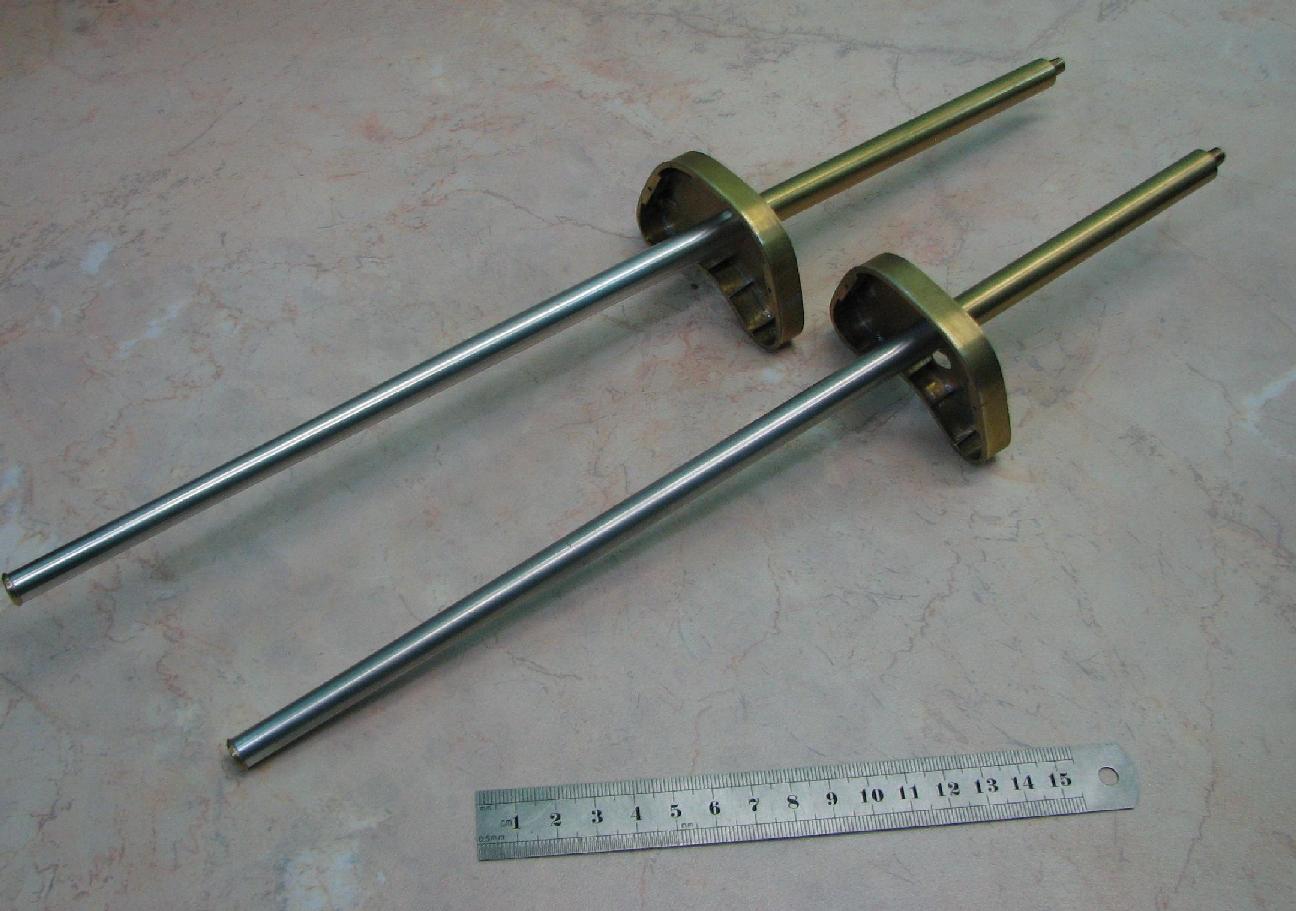

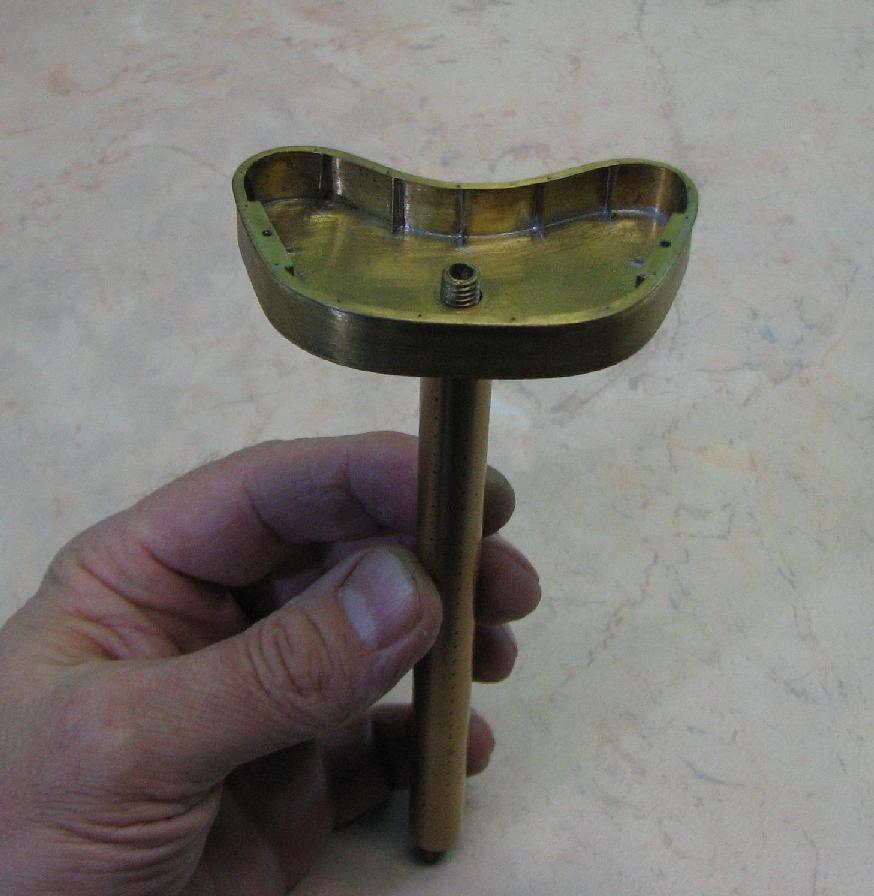

Мачты...

https://forumupload.ru/uploads/0013/94/06/3/t494565.jpg  https://forumupload.ru/uploads/0013/94/06/3/t145643.jpg
https://forumupload.ru/uploads/0013/94/06/3/t166663.jpg  https://forumupload.ru/uploads/0013/94/06/3/t123689.jpg

108

  • Автор: Старпом
  • Участник
  • Старпом
  • Откуда: Челябинск
  • Зарегистрирован: 27.03.20
  • Сообщений: 850
  • Последний визит:
    Вчера 11:04:22
villi написал(а):

Трубы..

villi написал(а):

Мачты...

Просто, ..........просто класс! :cool:

109

  • Автор: shhturman
  • Участник
  • shhturman
  • Откуда: Санкт-Петербург
  • Зарегистрирован: 02.02.14
  • Сообщений: 1072
  • Последний визит:
    Вчера 22:18:09
villi написал(а):

Трубы..

Убил... o.O

villi написал(а):

Мачты...

Добил...  :cool:

110

  • Автор: Ariec
  • Участник
  • Ariec
  • Откуда: Каменоломни, Ростовская обл.
  • Зарегистрирован: 15.11.15
  • Сообщений: 314
  • Последний визит:
    Вчера 22:12:33

Валера, а можно вопрос? Почему трубы из 4 частей? Края отвальцованы и спаяны со средними прямыми участками?

111

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3553
  • Последний визит:
    Вчера 22:12:57
Ariec написал(а):

Почему трубы из 4 частей? Края отвальцованы и спаяны со средними прямыми участками?

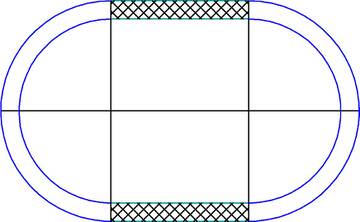

  Павел, профиль сечения трубы формируется двумя прямыми и   двумя полукругами. Про это говорит чертеж и подтверждает фото.

https://forumupload.ru/uploads/0013/94/06/3/t851612.jpg

112

  • Автор: Ariec
  • Участник
  • Ariec
  • Откуда: Каменоломни, Ростовская обл.
  • Зарегистрирован: 15.11.15
  • Сообщений: 314
  • Последний визит:
    Вчера 22:12:33

Я наверное вопрос неправильно задал  :blush: . Я имел ввиду технологию изготовления труб на модели. Почему не обернуть из целого куска на оправке например? Интересен технологический подход  :writing:

113

  • Автор: Старпом
  • Участник
  • Старпом
  • Откуда: Челябинск
  • Зарегистрирован: 27.03.20
  • Сообщений: 850
  • Последний визит:
    Вчера 11:04:22
Ariec написал(а):

Я наверное вопрос неправильно задал   . Я имел ввиду технологию изготовления труб на модели. Почему не обернуть из целого куска на оправке например? Интересен технологический подход

Павел, выскажу свое мнение, если ты не возражаешь.
  На мой взгляд, из цельного куска более проблематично выдержать геометрию. Трубы четыре и сделать одинаковыми (за исключением длины) по предлагаемой  тобой технологии, как бы проблематично.
Гораздо проще путь по которому пошел Валера, правда пайки больше.
Но, тут в другом вопрос - Как и чем паял?  :question:
Спаять последующий шов, что бы не развалился предыдущий!? Разные припои?  Или все тот же серебряный припой? Тогда как?   :(
По подробней если можно.......   :writing:

Отредактировано Старпом (04.08.21 05:44:33)

114

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3553
  • Последний визит:
    Вчера 22:12:57
Ariec написал(а):

Почему не обернуть из целого куска на оправке например?

  Логическая цепочка здесь следующая:

- на  латунной трубе необходимо изобразить очень четкую грань перехода   полукруг-прямая
- эта грань перехода очень длинная и хорошо просматривается - она должна быть ИДЕАЛЬНО ровной прямой
- если гнуть целый лист на оправке то эту идеальную грань можно получить только в одном месте  - в стыке кромок листа
- но на трубе таких граней должно быть 4 !!!

Посему,  такой способ не подходит.  :nope:

115

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3553
  • Последний визит:
    Вчера 22:12:57
Старпом написал(а):

Но, тут в другом вопрос - Как и чем паял?
Спаять последующий шов, что бы не развалился предыдущий!? Разные припои?  Или все тот же серебряный припой? Тогда как?

   Пайка тут обыкновенная - в стык на подкладке. При такой схеме  металла около шва много и он не успевает прогреться до развала при пайке следующего шва. Припой самый простой.

Самое сложное  - продумать монтаж двух "колен" трубы - кожуха дымовой трубы и самой дымовой трубы.

116

  • Автор: Ariec
  • Участник
  • Ariec
  • Откуда: Каменоломни, Ростовская обл.
  • Зарегистрирован: 15.11.15
  • Сообщений: 314
  • Последний визит:
    Вчера 22:12:33

Понял, спасибо!!

117

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3553
  • Последний визит:
    Вчера 22:12:57

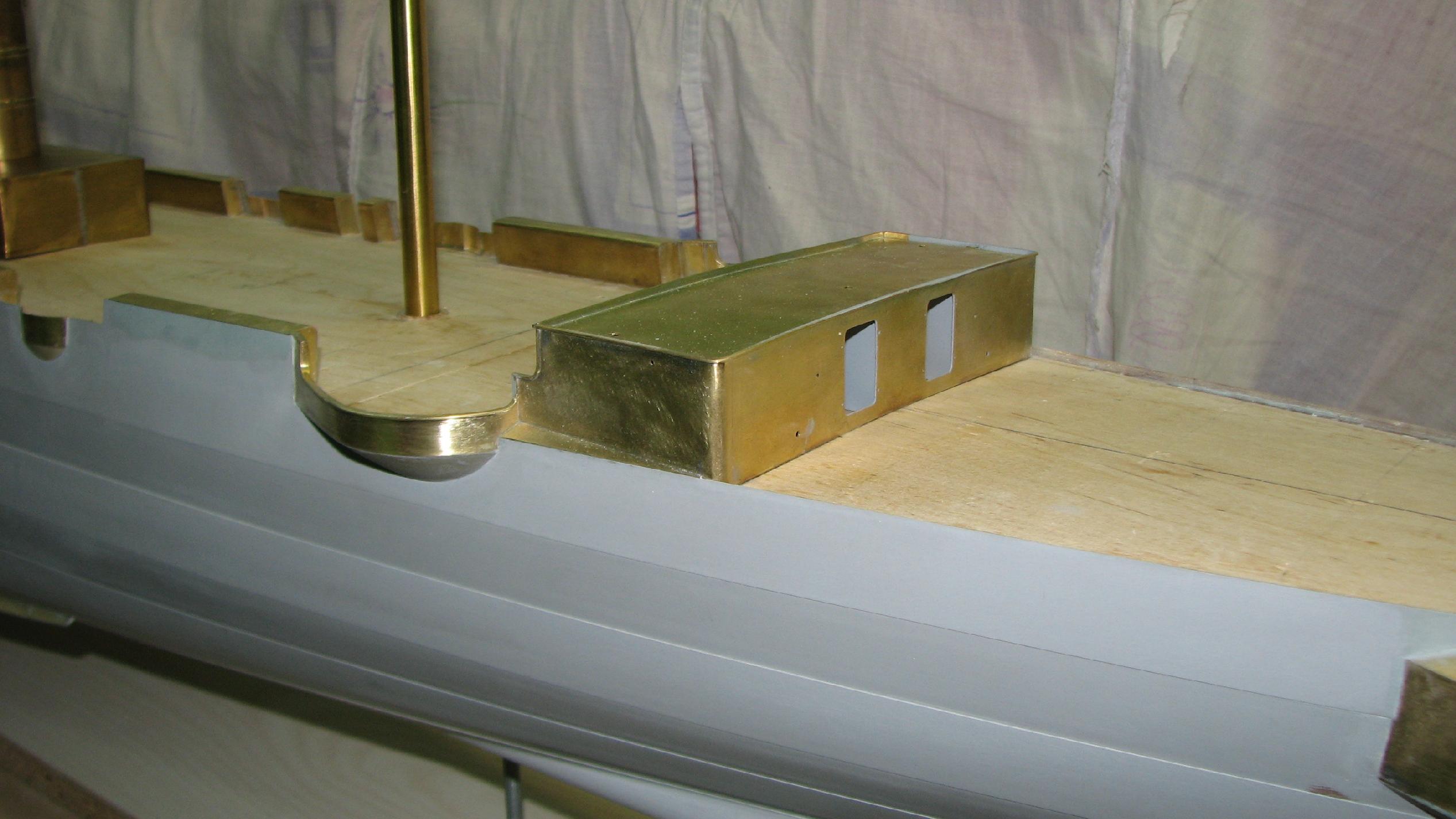

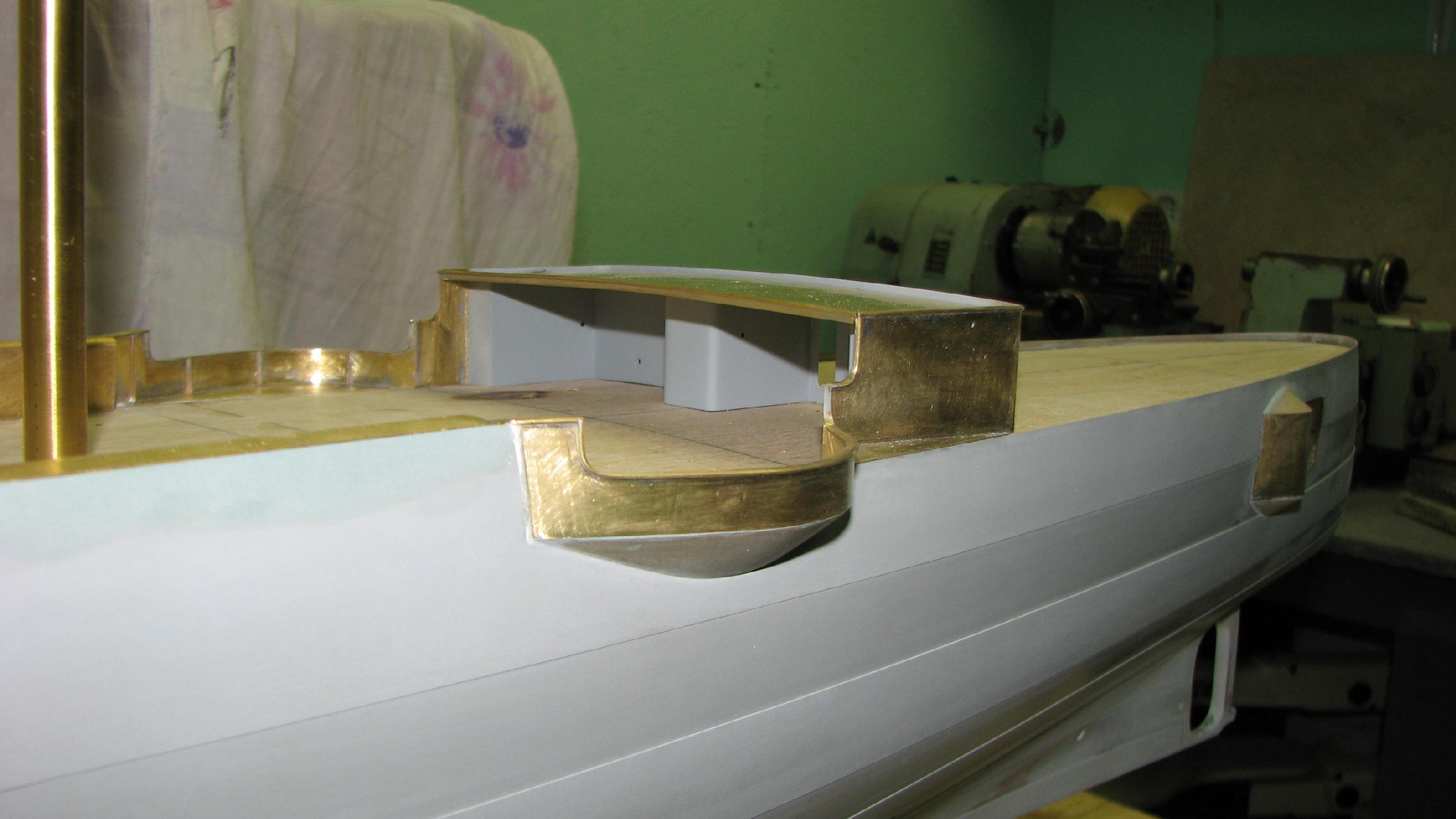

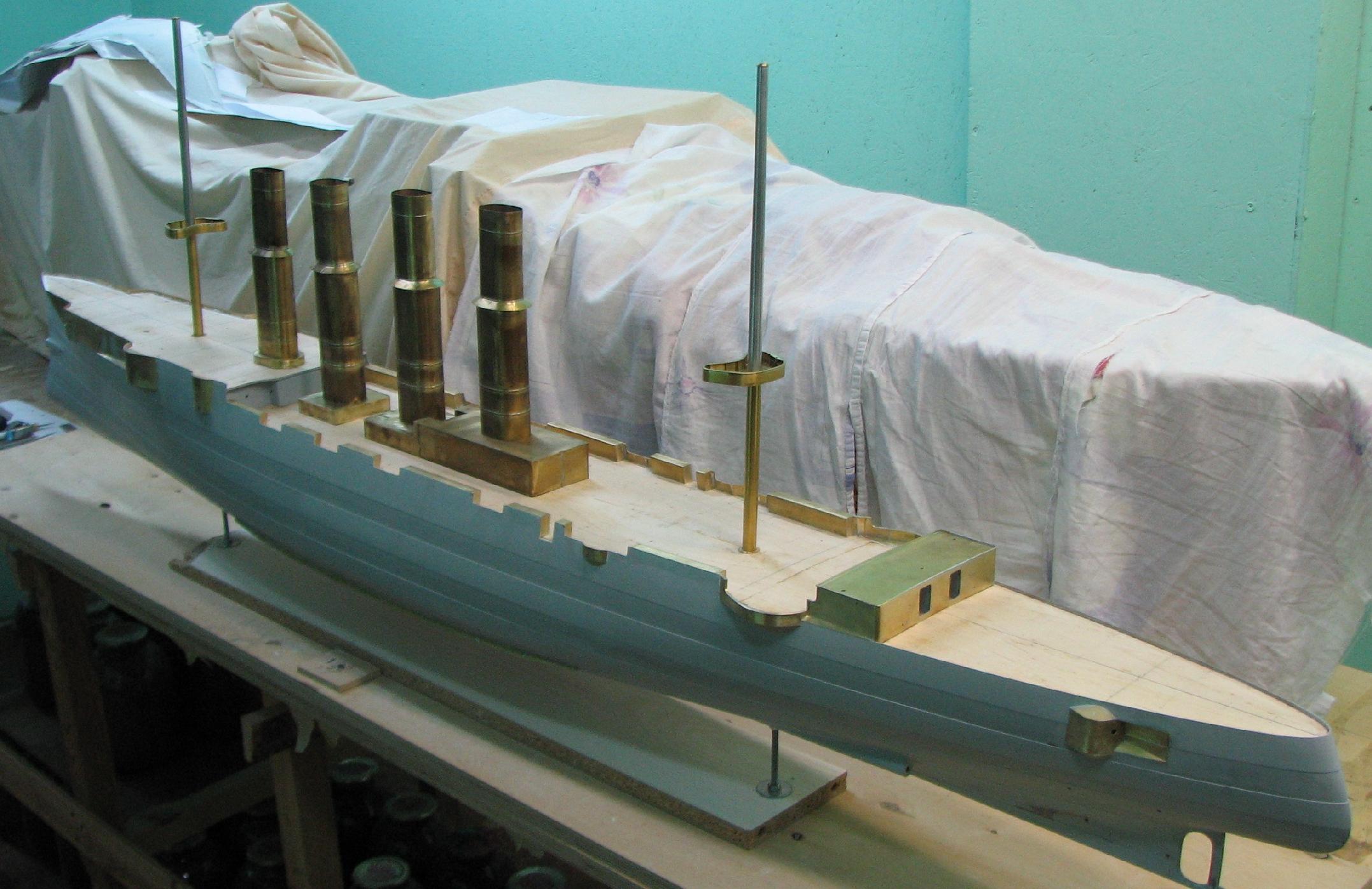

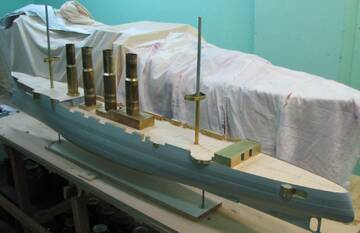

Примерочка на корпусе.

https://forumupload.ru/uploads/0013/94/06/3/t674822.jpg
https://forumupload.ru/uploads/0013/94/06/3/t155832.jpg
https://forumupload.ru/uploads/0013/94/06/3/t629917.jpg

118

  • Автор: Ariec
  • Участник
  • Ariec
  • Откуда: Каменоломни, Ростовская обл.
  • Зарегистрирован: 15.11.15
  • Сообщений: 314
  • Последний визит:
    Вчера 22:12:33

:cool:  :cool:

119

  • Автор: Старпом
  • Участник
  • Старпом
  • Откуда: Челябинск
  • Зарегистрирован: 27.03.20
  • Сообщений: 850
  • Последний визит:
    Вчера 11:04:22

:cool:  :cool:  :cool:

120

  • Автор: shhturman
  • Участник
  • shhturman
  • Откуда: Санкт-Петербург
  • Зарегистрирован: 02.02.14
  • Сообщений: 1072
  • Последний визит:
    Вчера 22:18:09
villi написал(а):

Примерочка на корпусе.

:cool:

Отредактировано shhturman (06.08.21 20:34:19)

121

  • Автор: IBeRUS
  • Участник
  • IBeRUS
  • Откуда: Новороссийск
  • Зарегистрирован: 14.11.15
  • Сообщений: 514
  • Последний визит:
    Сегодня 01:07:50

Впечатляет! :cool:

122

  • Автор: Старпом
  • Участник
  • Старпом
  • Откуда: Челябинск
  • Зарегистрирован: 27.03.20
  • Сообщений: 850
  • Последний визит:
    Вчера 11:04:22

Валера, а за "Варягом", что за "лодочка" так скромно прикрыта? :question:
Страсть, как люблю тайны. :dontknow:

123

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3553
  • Последний визит:
    Вчера 22:12:57
Старпом написал(а):

Валера, а за "Варягом", что за "лодочка" так скромно прикрыта?

   Подробности здесь  ЭБР  "Пересвет"  , масштаб 1:50    :)  ;)

124

  • Автор: Старпом
  • Участник
  • Старпом
  • Откуда: Челябинск
  • Зарегистрирован: 27.03.20
  • Сообщений: 850
  • Последний визит:
    Вчера 11:04:22

Спасибо, Валера.
Еще раз по любовался, красота неимоверная.

125

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3553
  • Последний визит:
    Вчера 22:12:57

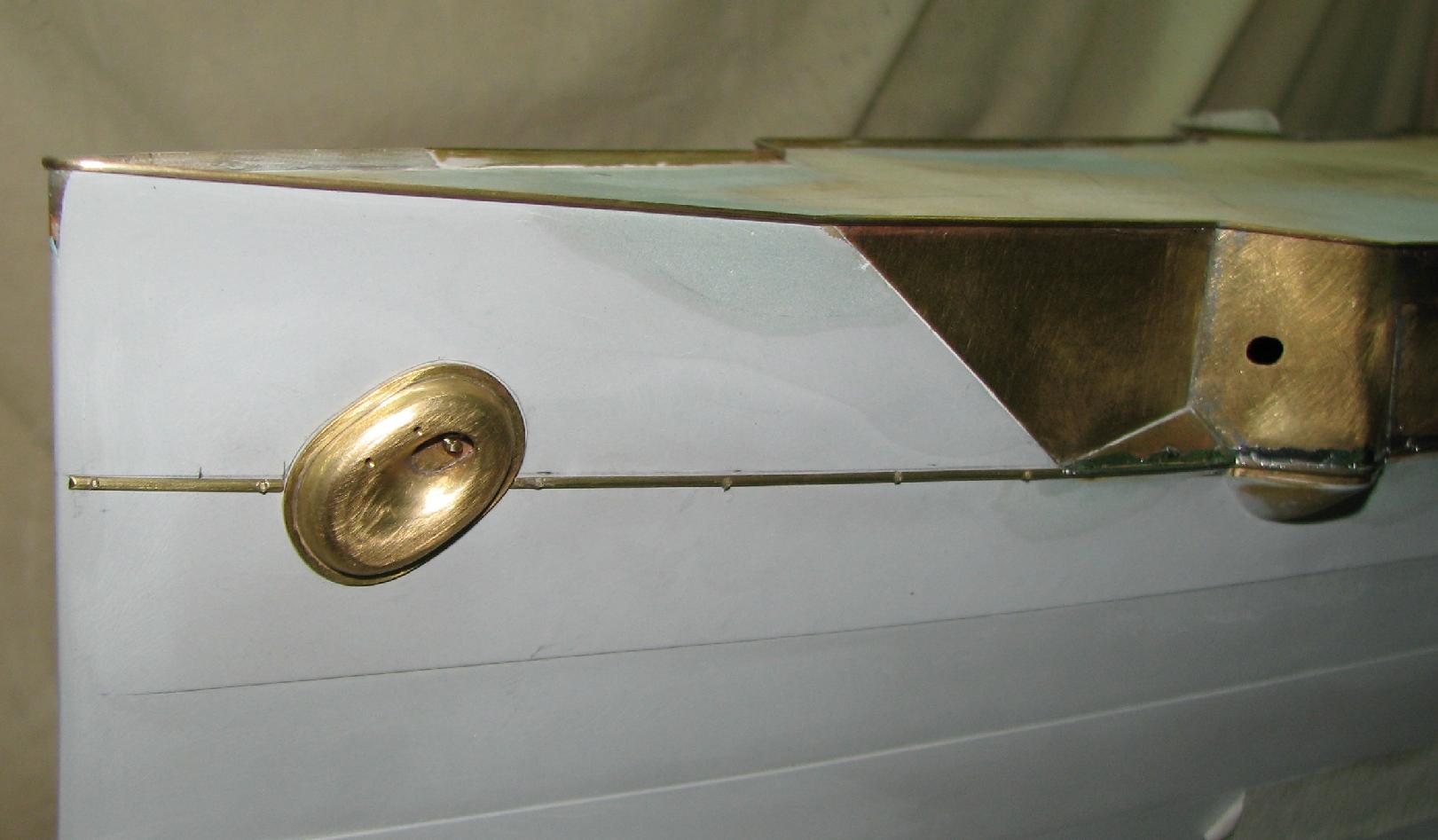

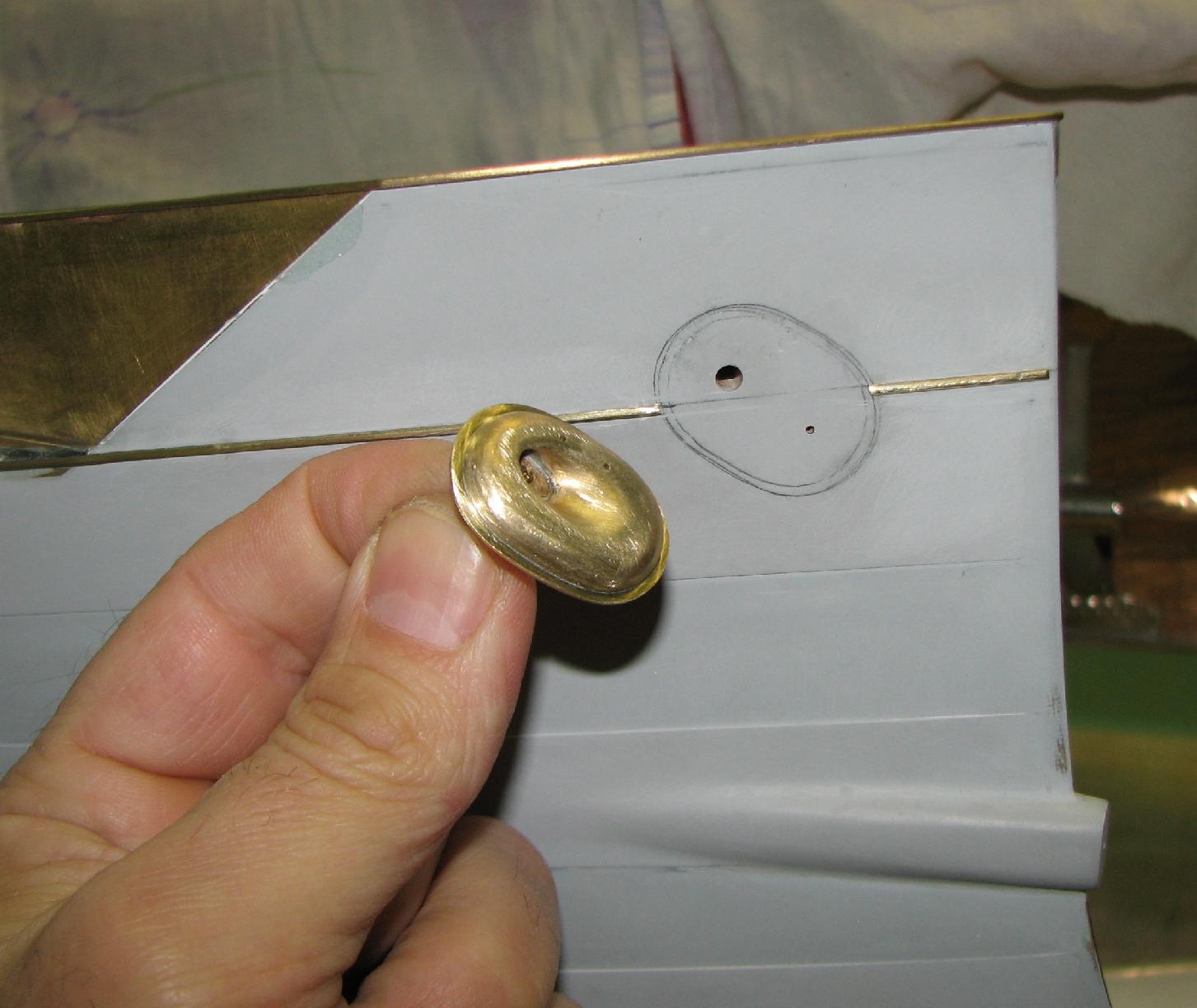

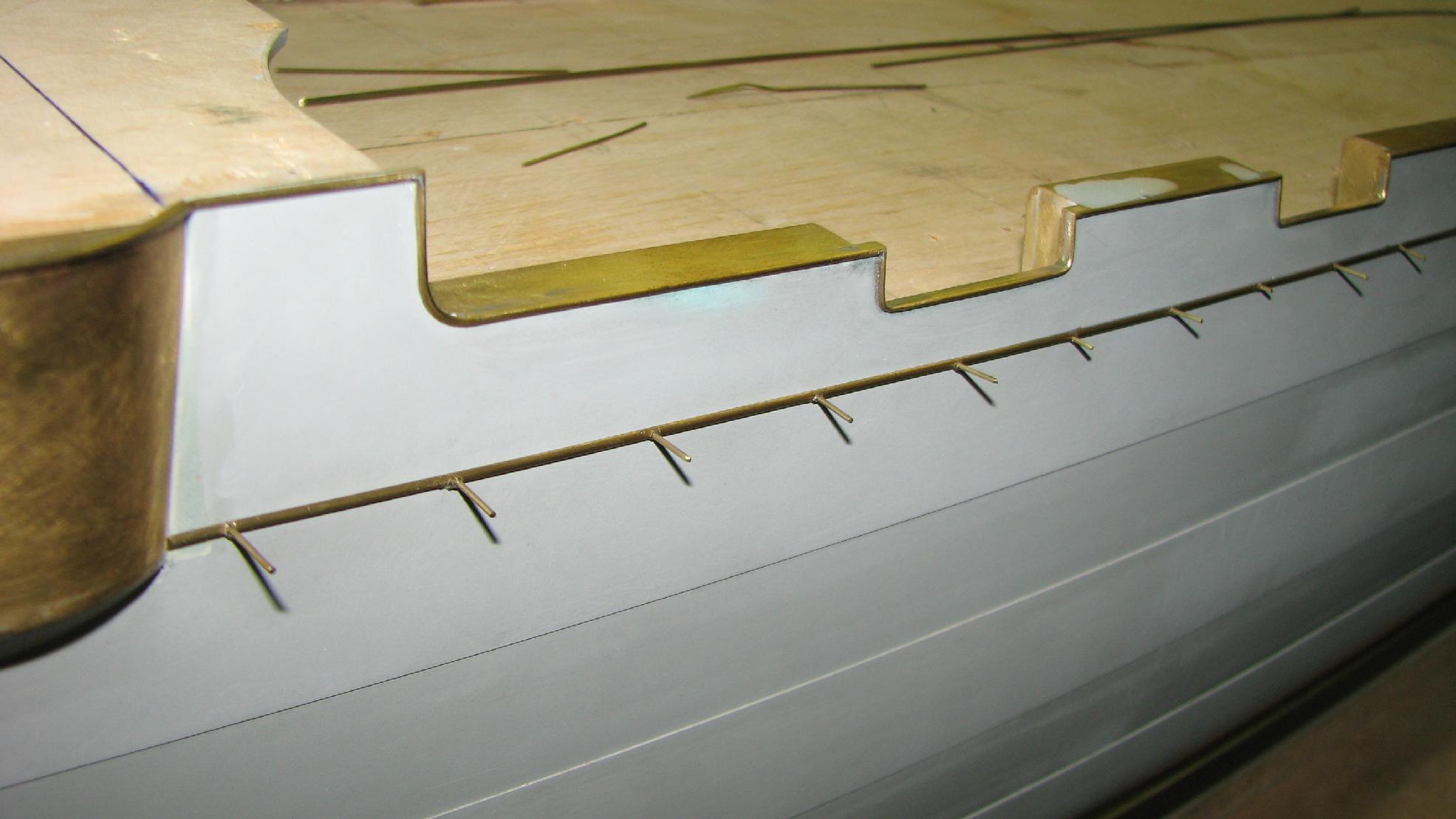

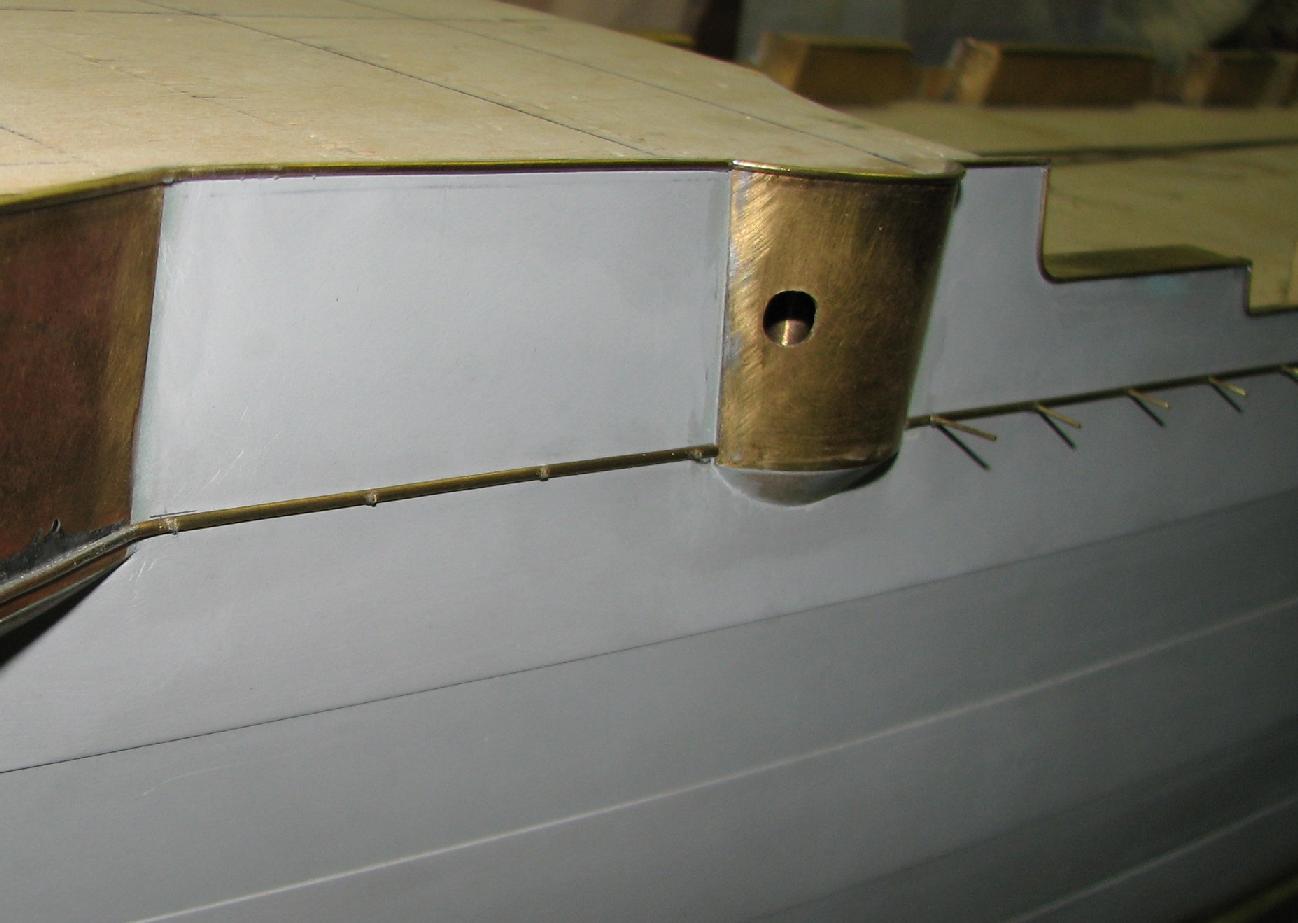

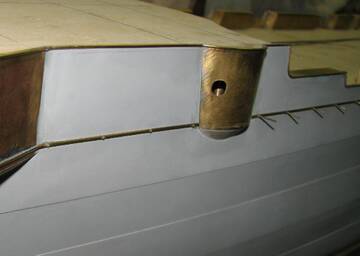

Обделка свободной кромки ширстрека.

https://forumupload.ru/uploads/0013/94/06/3/t35055.jpg https://forumupload.ru/uploads/0013/94/06/3/t380751.jpg
https://forumupload.ru/uploads/0013/94/06/3/t354225.jpg https://forumupload.ru/uploads/0013/94/06/3/t283946.jpg

126

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3553
  • Последний визит:
    Вчера 22:12:57

Кстати , о  якорных клюзах Варяга...

   Не так давно , на Цусиме, было высказано веское экспертное мнение  о наличии деревянных подушек между клюзом и обшивкой, по внешней стороне. К сожалению доказательств , в подтверждение этого мнения , приведено не было.

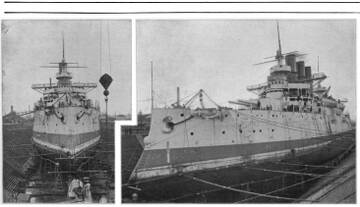

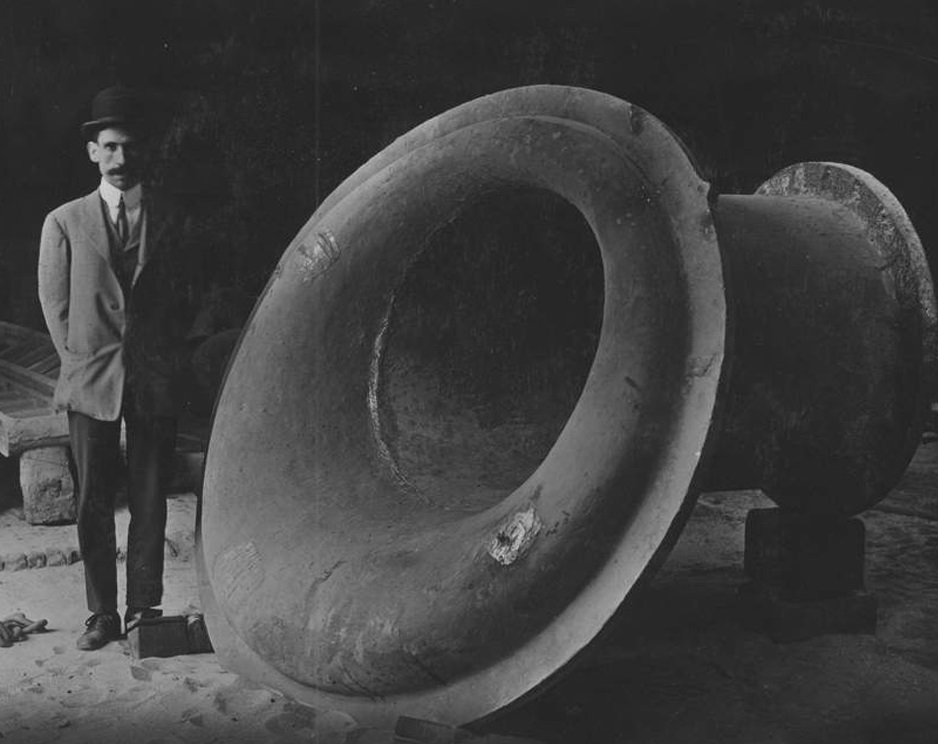

   Американские судостроители высказали несколько иное мнение  изобразив его на фото. Этот клюз ,конечно , не варяговский, но конструкция  идентична.

https://forumupload.ru/uploads/0013/94/06/3/t720669.jpg

127

  • Автор: igorb
  • Участник
  • Зарегистрирован: 23.04.20
  • Сообщений: 432
  • Последний визит:
    Вчера 22:23:04
villi написал(а):

Кстати , о  якорных клюзах Варяга...

   Не так давно , на Цусиме, было высказано веское экспертное мнение  о наличии деревянных подушек между клюзом и обшивкой, по внешней стороне.....

По-моему смысла в таких подушках совершенно нет, электропара, как на днище не образуется, железо просто приклепано к железу...тогда зачем :dontknow:

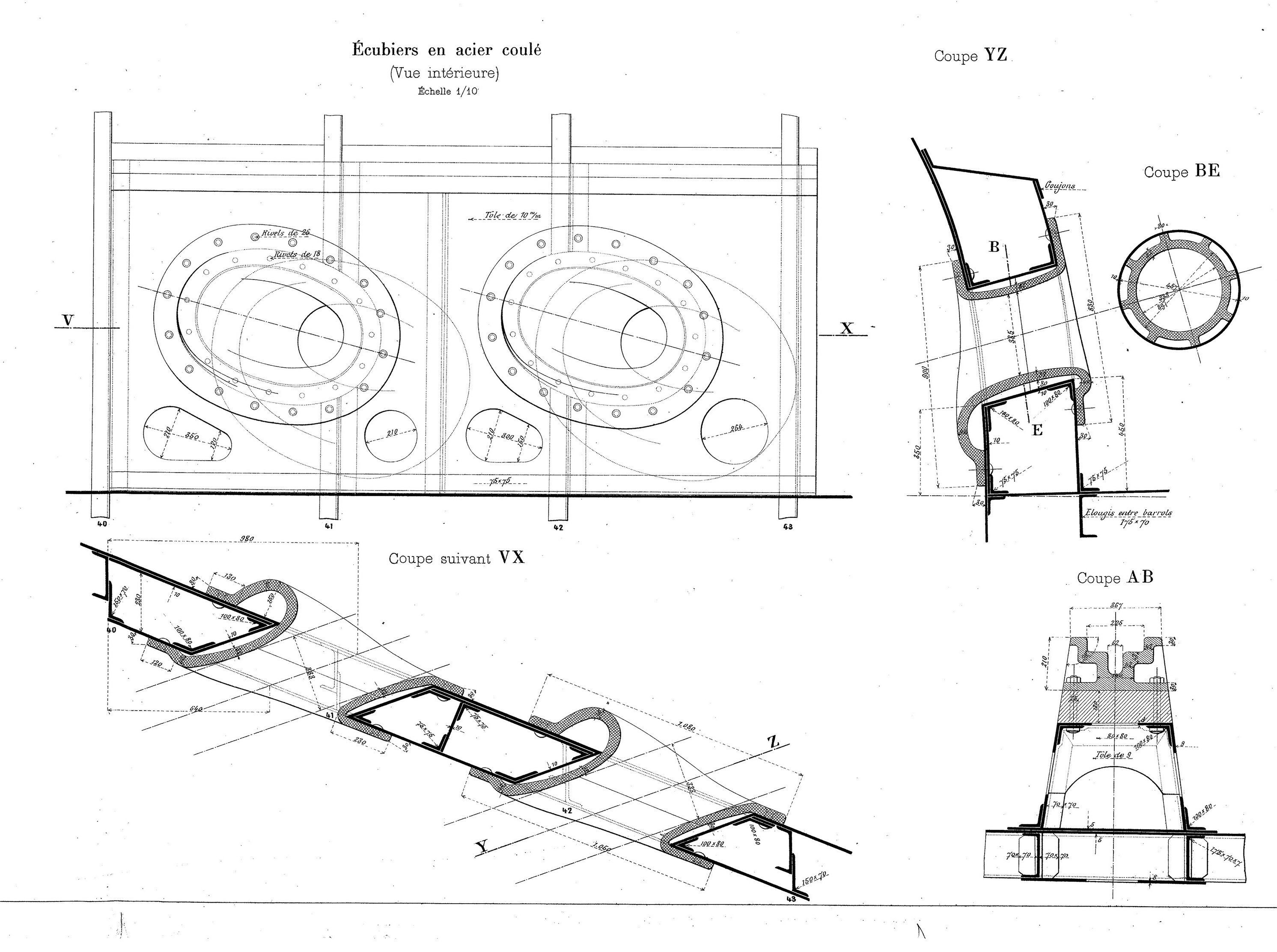

Вот картинка француза, броненосца БУВЭ, понятно, что никакой подушки нет, хотя они то те ещё затейники :D
https://forumupload.ru/uploads/0013/94/06/26/t53634.jpg

Отредактировано igorb (11.08.21 19:47:32)

128

  • Автор: igorb
  • Участник
  • Зарегистрирован: 23.04.20
  • Сообщений: 432
  • Последний визит:
    Вчера 22:23:04

Валера, а как сделаны такие красивенные клюзы, можно технологию?

129

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3553
  • Последний визит:
    Вчера 22:12:57
igorb написал(а):

По-моему смысла в таких подушках совершенно нет,

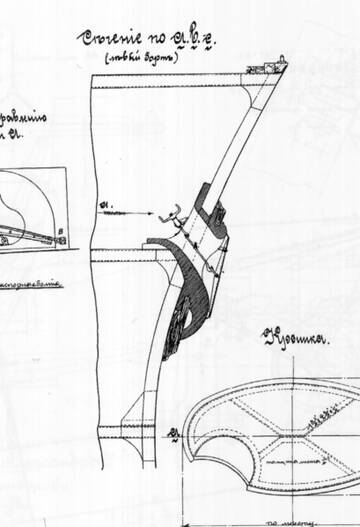

  На "бородинцах"    дерево присутствует, есть чертежи. На  "персветах" вроде бы тоже есть , но именно на "Пересвет"  чертеж клюза  пока не обнаружен , на другие систершипы чертежей не видел.
Вероятно,  эксперт спроецировал эти знания и на Варяг, но фото эту версию опровергает.

igorb написал(а):

Валера, а как сделаны такие красивенные клюзы, можно технологию?

Игорь , все как всегда просто - фрезы, боры, сверла и руки..  пластина изготовлена отдельно и  припаяна.    8-)

130

  • Автор: igorb
  • Участник
  • Зарегистрирован: 23.04.20
  • Сообщений: 432
  • Последний визит:
    Вчера 22:23:04
villi написал(а):

.....все как всегда просто - фрезы, боры, сверла и руки....

:cool: Действительно просто... :D

131

  • Автор: Старпом
  • Участник
  • Старпом
  • Откуда: Челябинск
  • Зарегистрирован: 27.03.20
  • Сообщений: 850
  • Последний визит:
    Вчера 11:04:22
villi написал(а):

Обделка свободной кромки ширстрека.

Учусь, учусь.......
Здорово в ручную и два одинаковых клюза. Не отличишь.   :cool:
А, я на своем "Варяге " побоялся, что будут отличаться.  Да и удержать их в руках было проблематично, они ведь у меня и гораздо мельче.
По этому они были, отлиты из сплава Розе.

igorb написал(а):

Действительно просто...

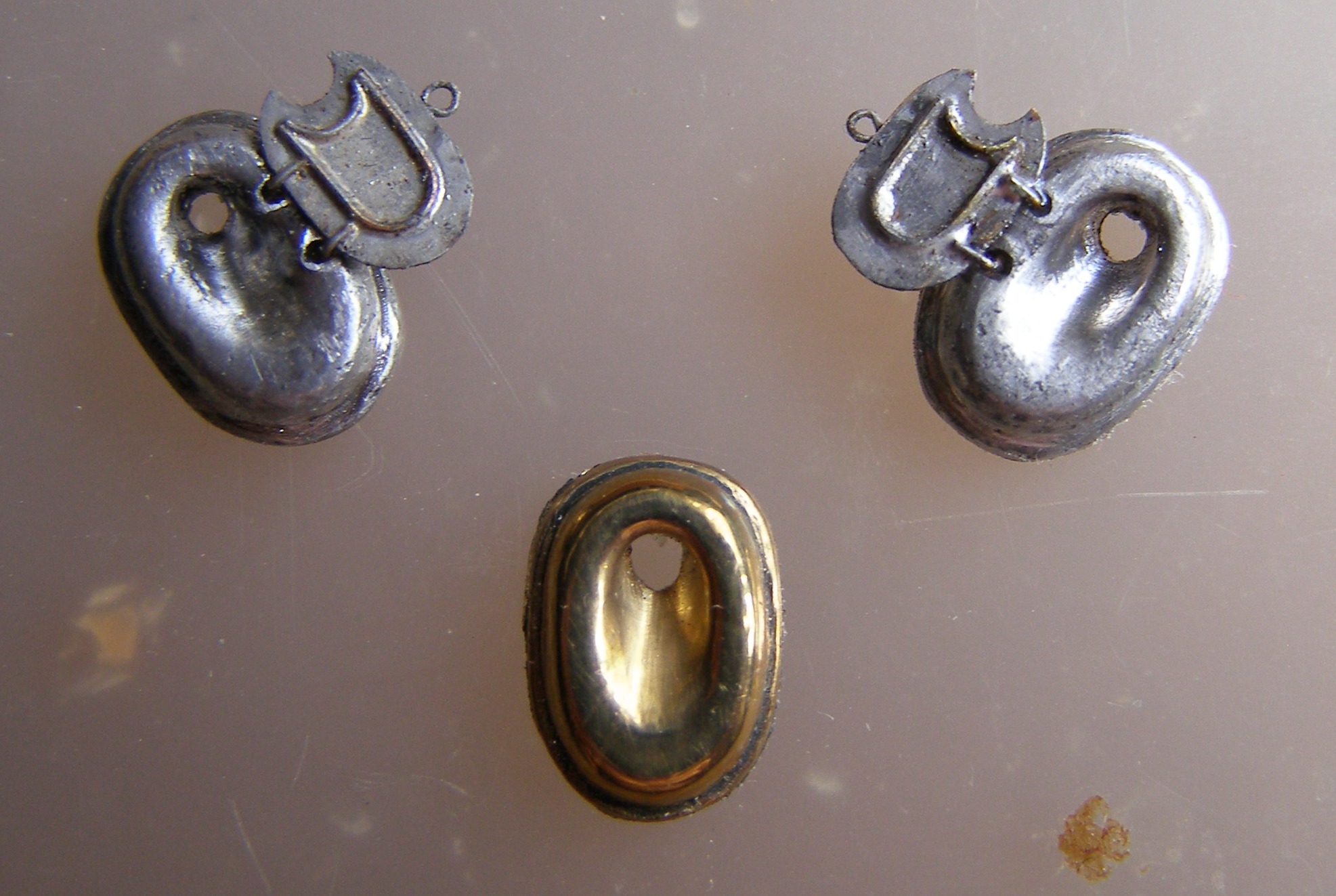

https://forumupload.ru/uploads/0013/94/06/22/t552775.jpg

Игорь, может моя технология пригодится.    :blush: В центре, внизу - мастер-модель для отливки.

Всем хороших технологий и отличных моделей.

132

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3553
  • Последний визит:
    Вчера 22:12:57
Старпом написал(а):

По этому они были, отлиты из сплава Розе.

  Вячеслав, получилось  замечательно!  :cool:

  Их бы еще омеднить...

133

  • Автор: igorb
  • Участник
  • Зарегистрирован: 23.04.20
  • Сообщений: 432
  • Последний визит:
    Вчера 22:23:04
Старпом написал(а):

...А, я на своем "Варяге " побоялся, что будут отличаться.  Да и удержать их в руках было проблематично, они ведь у меня и гораздо мельче.
По этому они были, отлиты из сплава Розе....

:cool:  :cool:

134

  • Автор: Старпом
  • Участник
  • Старпом
  • Откуда: Челябинск
  • Зарегистрирован: 27.03.20
  • Сообщений: 850
  • Последний визит:
    Вчера 11:04:22
villi написал(а):

Вячеслав, получилось  замечательно!

  Их бы еще омеднить...

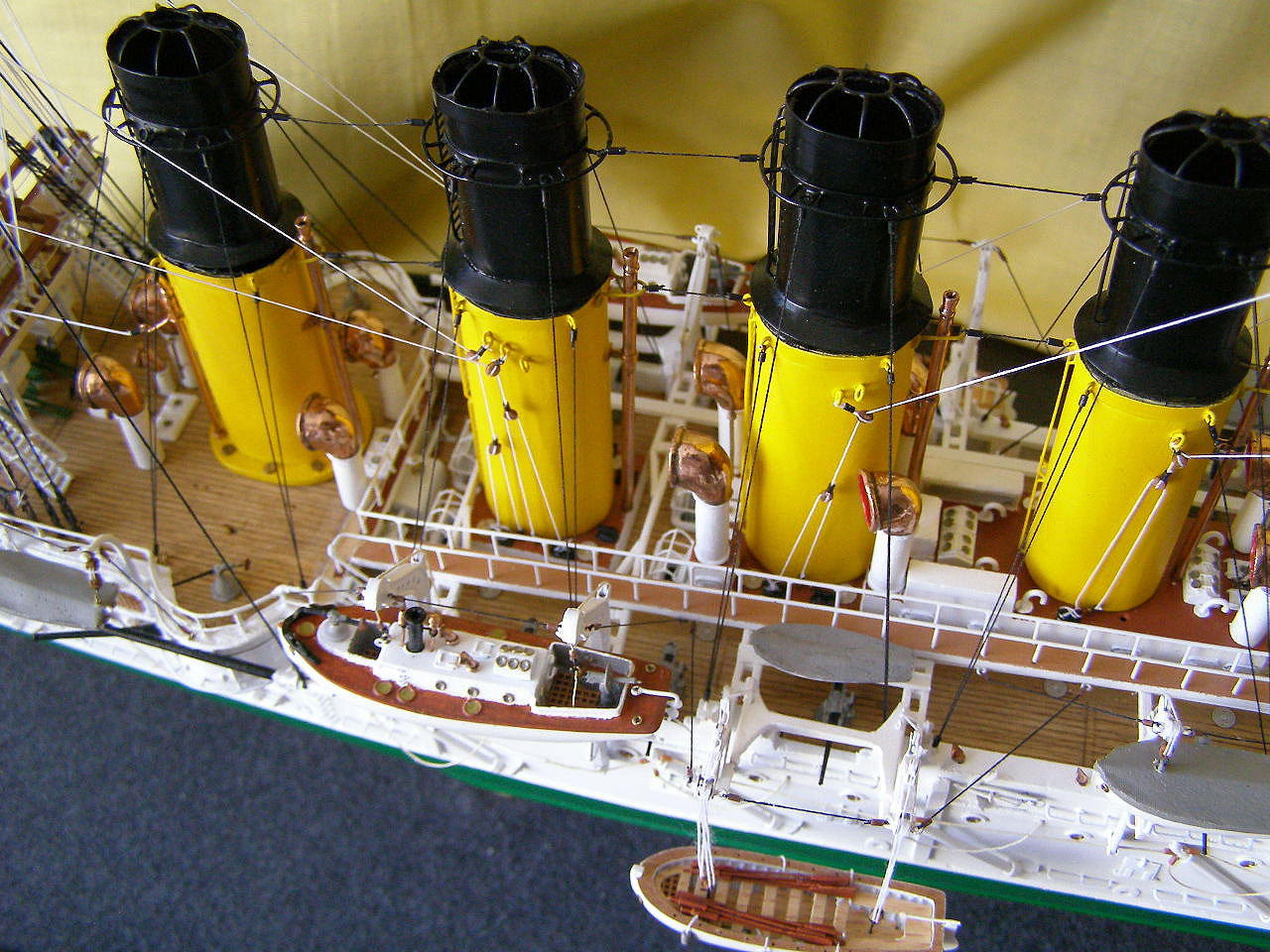

Валера, я тогда еще понятия не имел как это делается. Это потом уже, когда дошел до
дефлекторов, немного освоил эту премудрость.
https://forumupload.ru/uploads/0013/94/06/22/t550963.jpg

:blush:

135

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3553
  • Последний визит:
    Вчера 22:12:57

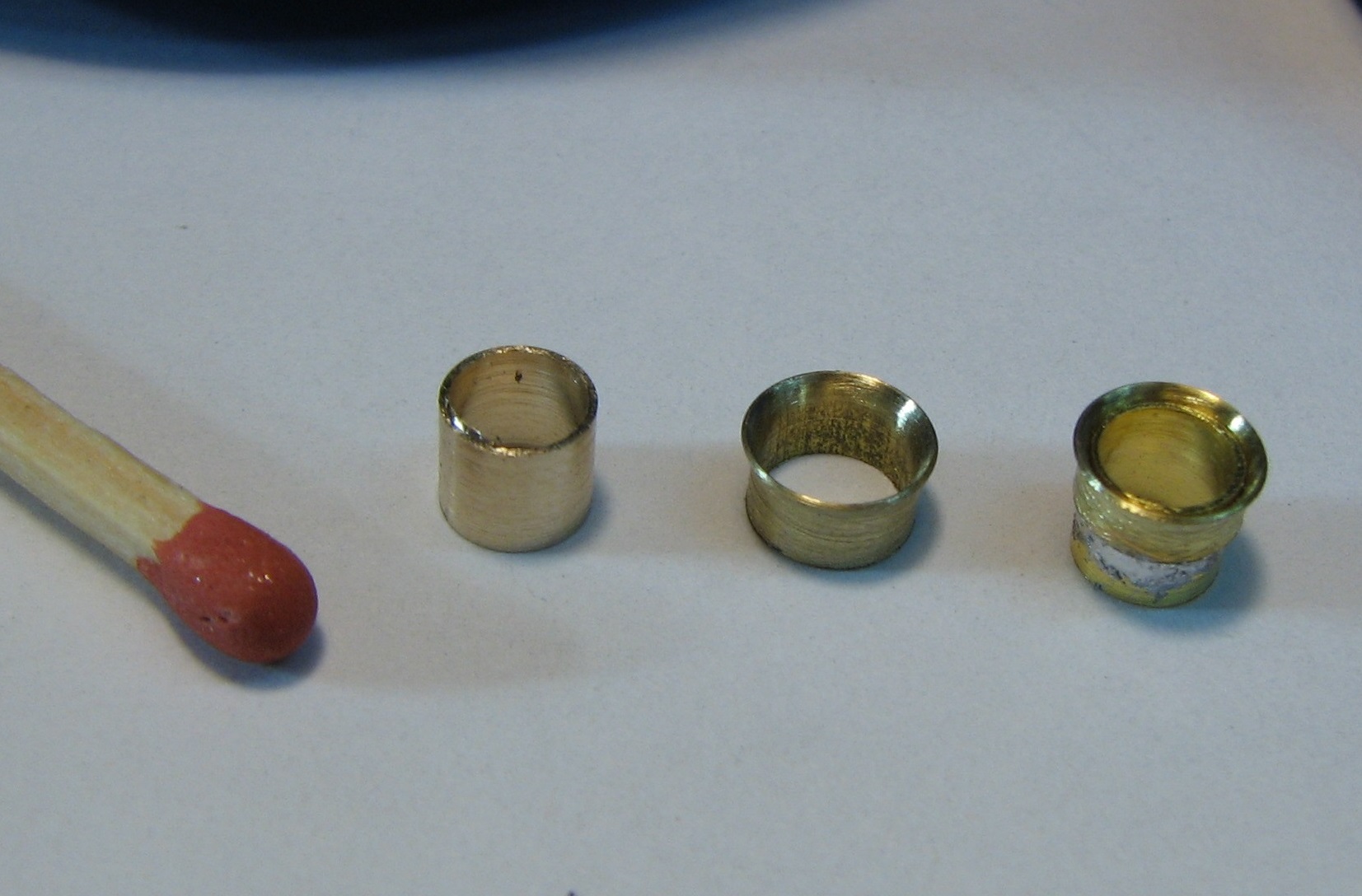

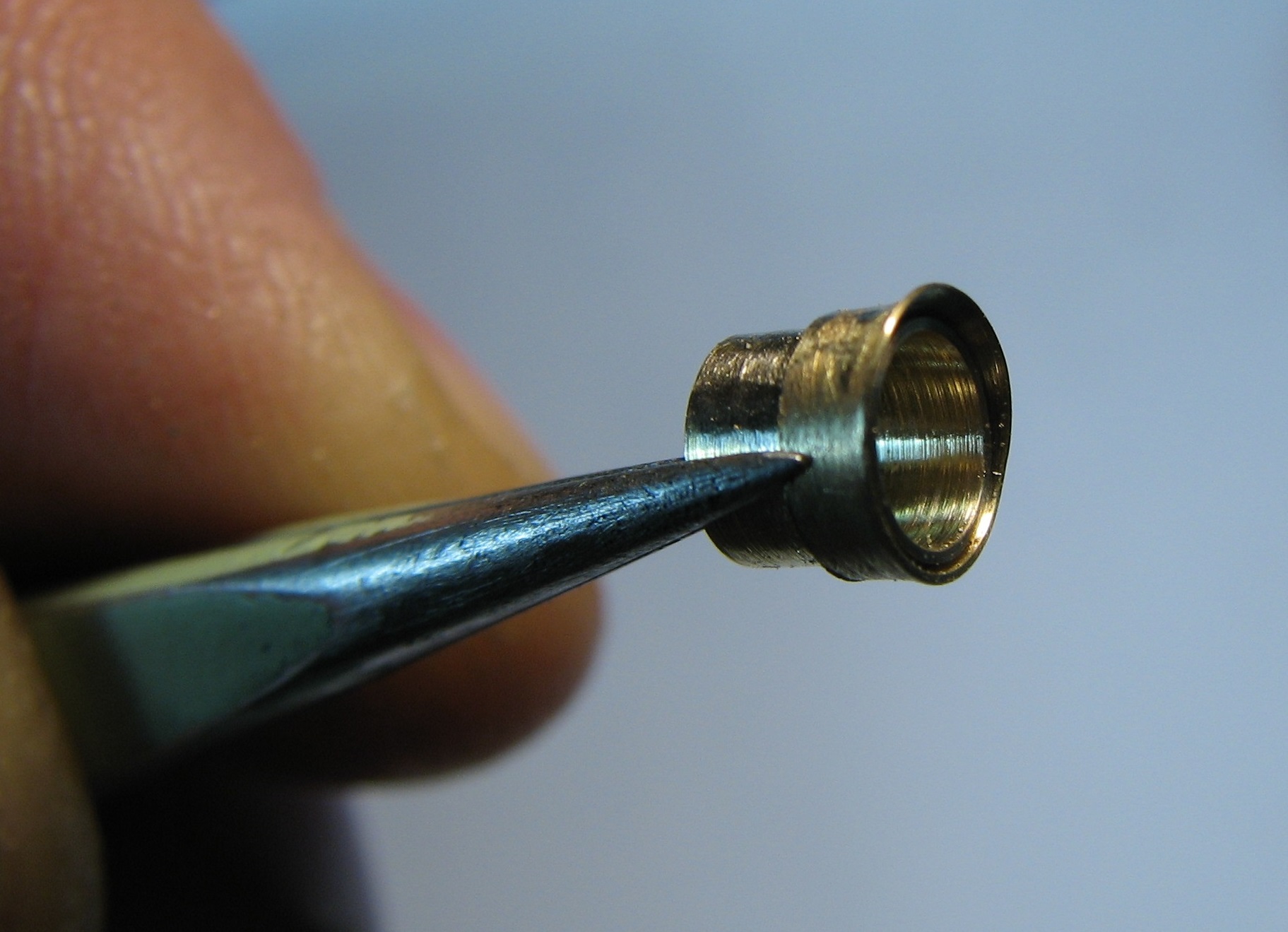

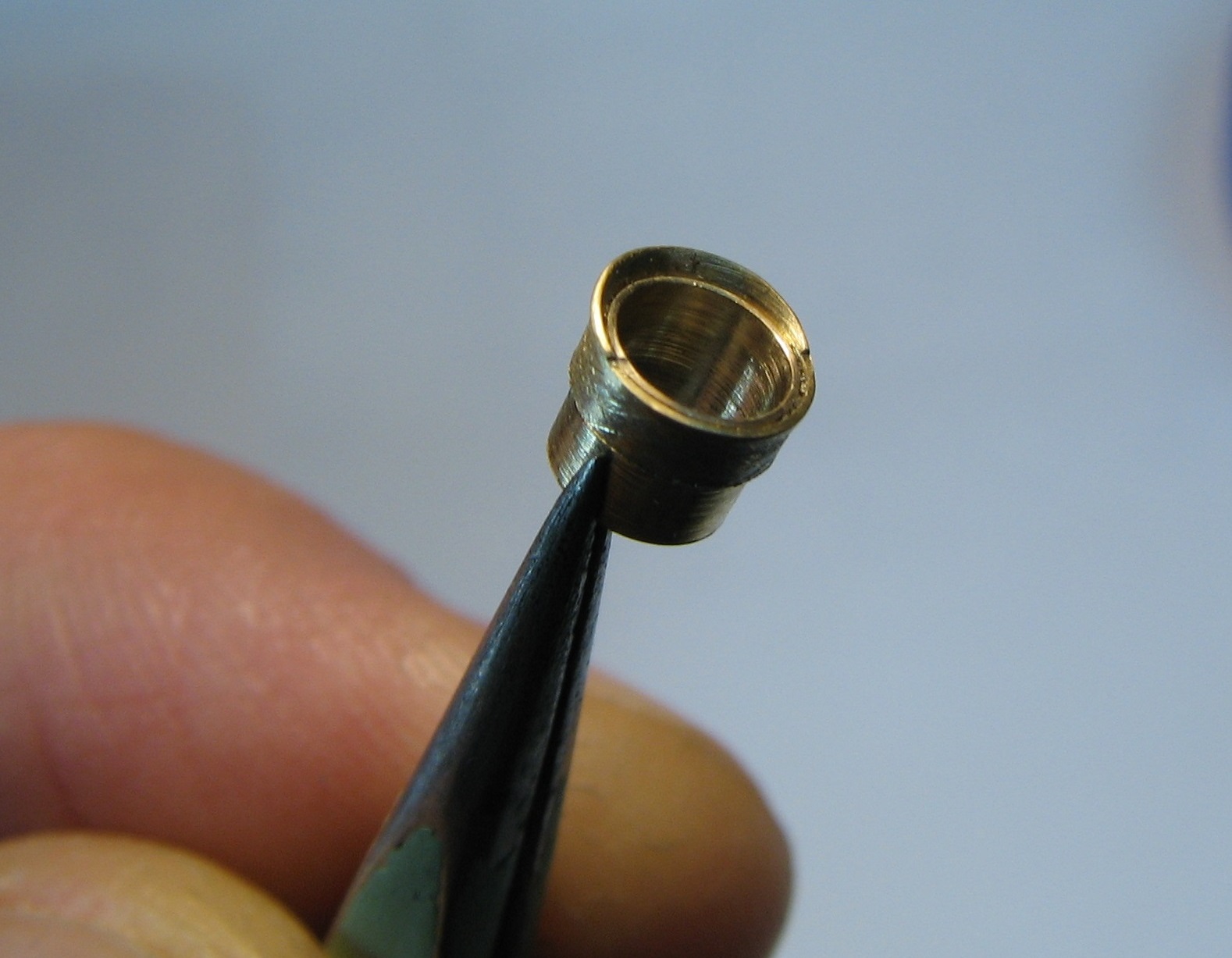

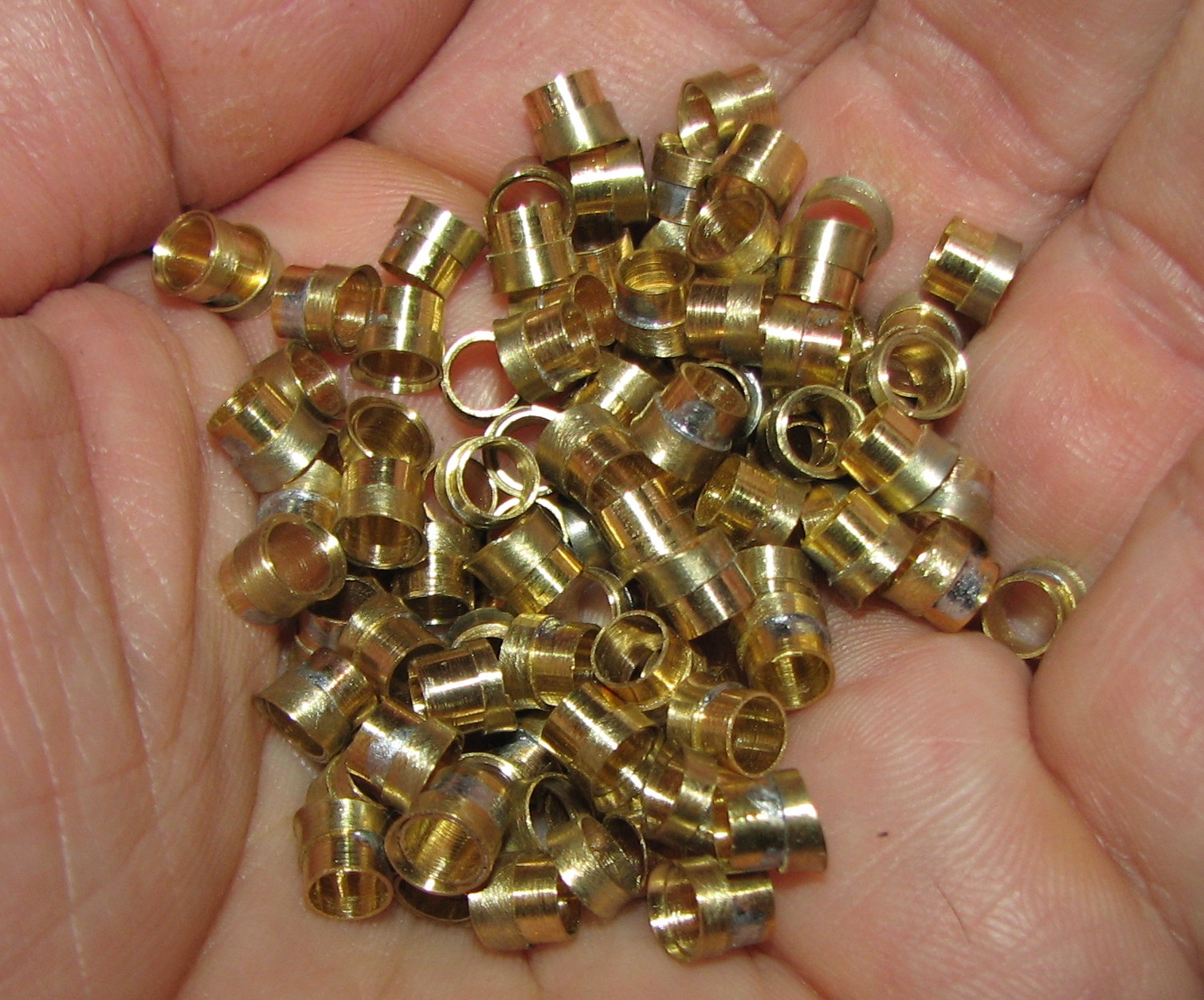

Люмики...

https://forumupload.ru/uploads/0013/94/06/3/t667284.jpg  https://forumupload.ru/uploads/0013/94/06/3/t188839.jpg
https://forumupload.ru/uploads/0013/94/06/3/t336064.jpg https://forumupload.ru/uploads/0013/94/06/3/t542449.jpg

136

  • Автор: shhturman
  • Участник
  • shhturman
  • Откуда: Санкт-Петербург
  • Зарегистрирован: 02.02.14
  • Сообщений: 1072
  • Последний визит:
    Вчера 22:18:09
villi написал(а):

Люмики...

o.O  :cool:

137

  • Автор: Алексей Логинов
  • Администратор
  • Алексей Логинов
  • Зарегистрирован: 29.11.13
  • Сообщений: 1360
  • Последний визит:
    Сегодня 00:49:13

Прелестно!!
Извини, Валера. Сейчас завал, запар и угар  Не могу по человечески написать в тему.

138

  • Автор: Старпом
  • Участник
  • Старпом
  • Откуда: Челябинск
  • Зарегистрирован: 27.03.20
  • Сообщений: 850
  • Последний визит:
    Вчера 11:04:22
villi написал(а):

Люмики...

Привет, Валера. Классные люмики. Не мало в ладошке, их там по моему, далеко за сотню. Я надеюсь, будешь стеклить. Расскажи по  подробней, пожалуйста. :cool:

Отредактировано Старпом (18.08.21 05:19:25)

139

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3553
  • Последний визит:
    Вчера 22:12:57
Старпом написал(а):

Я надеюсь, будешь стеклить. Расскажи по  подробней, пожалуйста.

  По количеству - там даже с запасом на непредвиденные случаи.

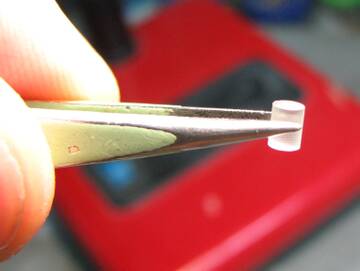

Стекление самое простое - цилиндр из оргстекла, с торца заполирован до полной прозрачности.  :)

https://forumupload.ru/uploads/0013/94/06/3/t500583.jpg

140

  • Автор: Старпом
  • Участник
  • Старпом
  • Откуда: Челябинск
  • Зарегистрирован: 27.03.20
  • Сообщений: 850
  • Последний визит:
    Вчера 11:04:22

Понял, спасибо.

141

  • Автор: shhturman
  • Участник
  • shhturman
  • Откуда: Санкт-Петербург
  • Зарегистрирован: 02.02.14
  • Сообщений: 1072
  • Последний визит:
    Вчера 22:18:09
villi написал(а):

Стекление самое простое - цилиндр из оргстекла, с торца заполирован до полной прозрачности.

:cool:

142

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3553
  • Последний визит:
    Вчера 22:12:57

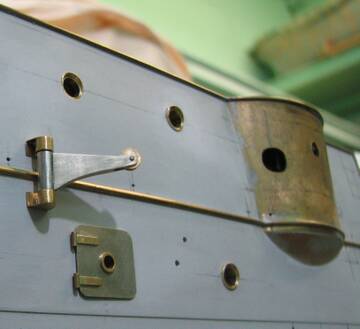

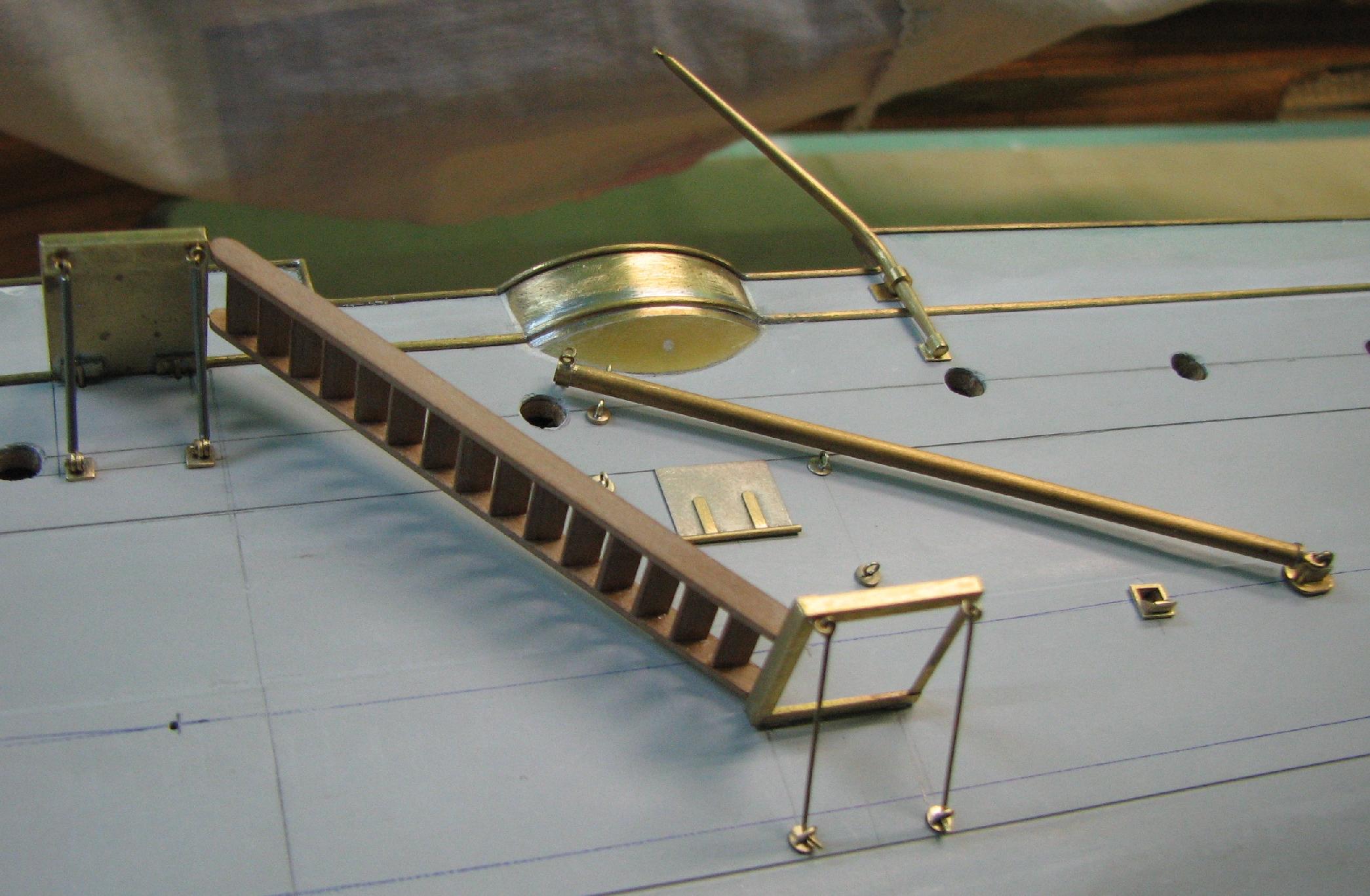

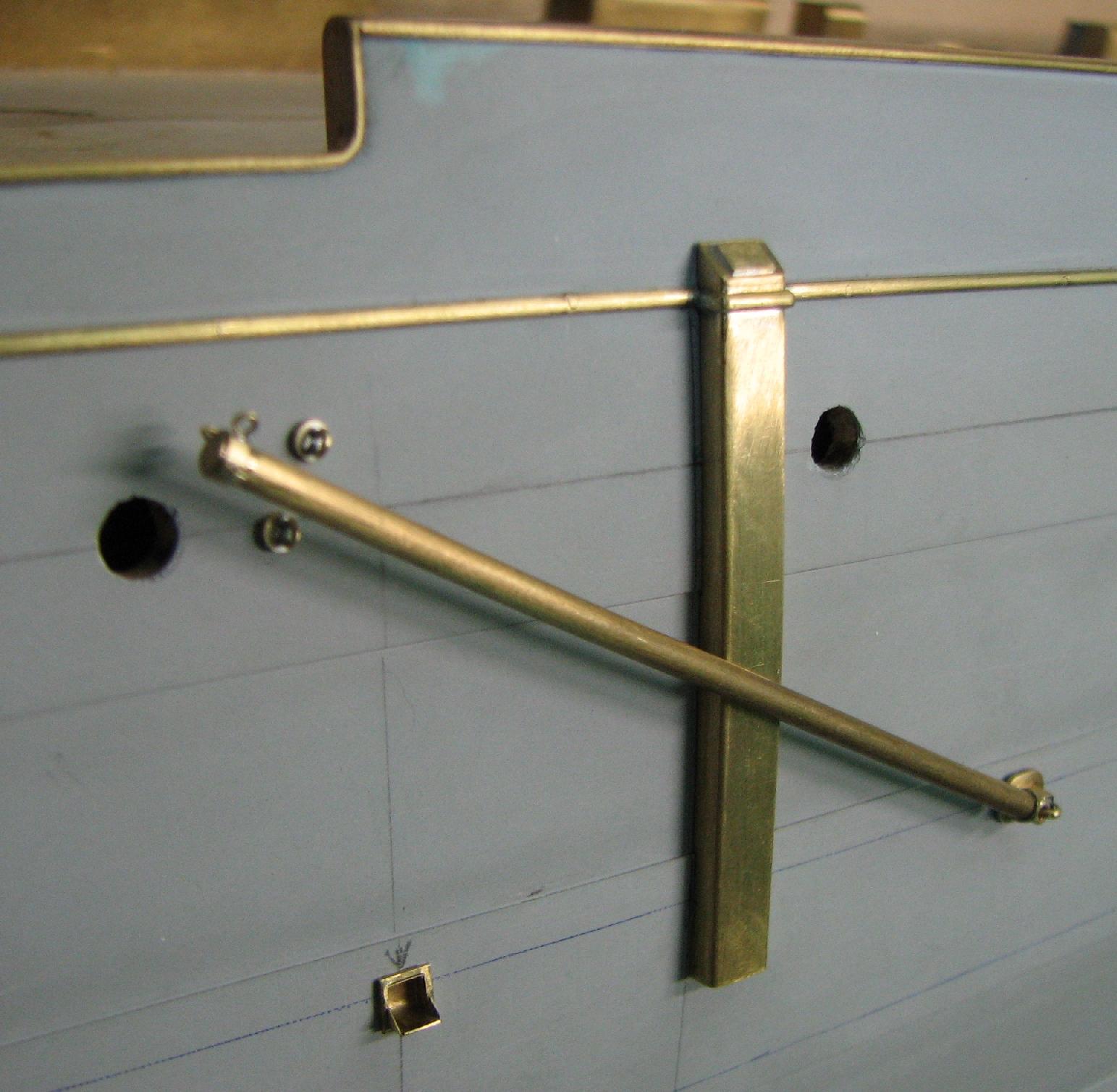

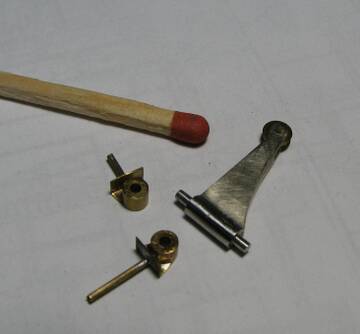

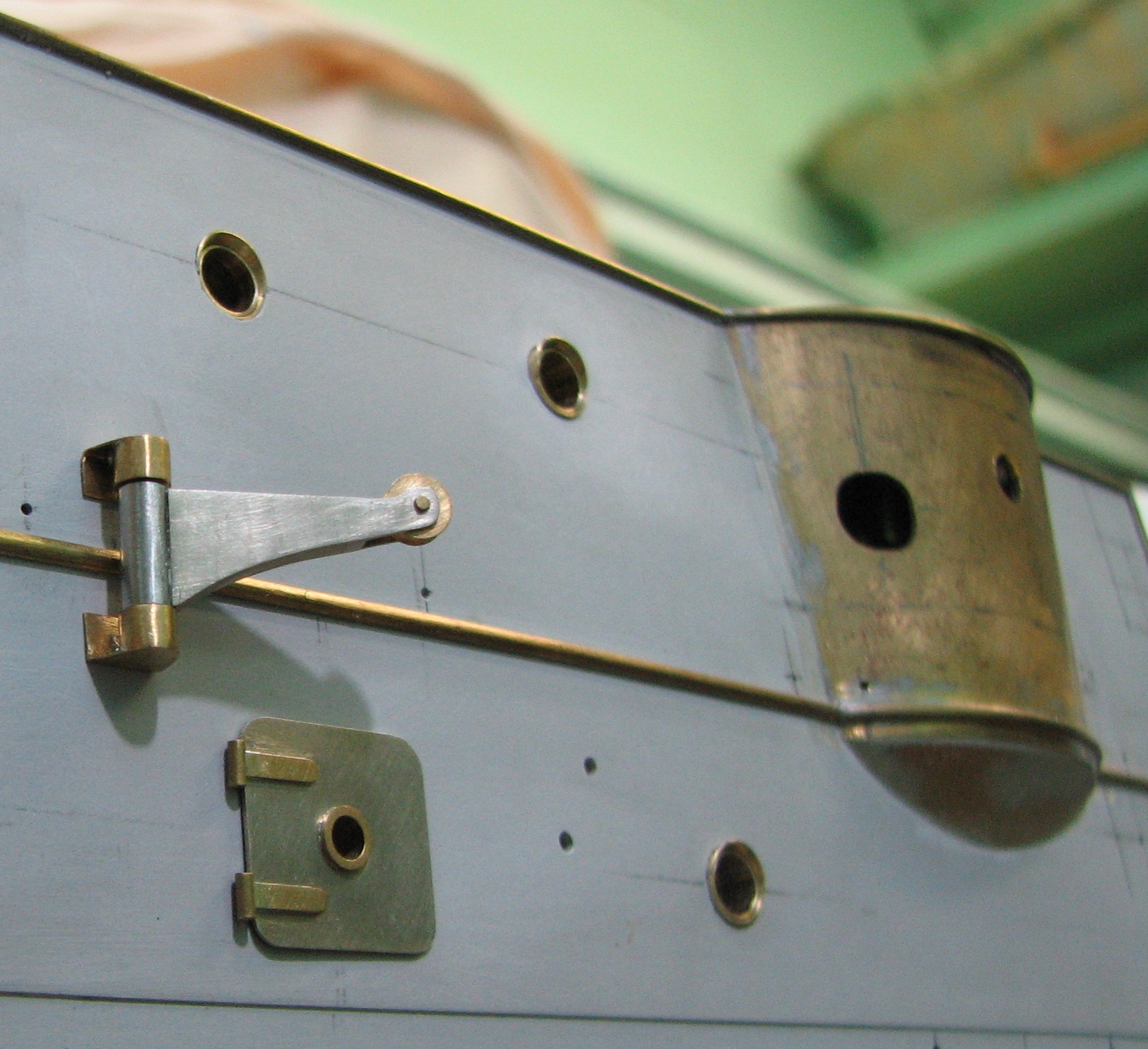

Детальки на бортах....

https://forumupload.ru/uploads/0013/94/06/3/t963166.jpg https://forumupload.ru/uploads/0013/94/06/3/t17098.jpg
https://forumupload.ru/uploads/0013/94/06/3/t701754.jpg https://forumupload.ru/uploads/0013/94/06/3/t491801.jpg

143

  • Автор: Старпом
  • Участник
  • Старпом
  • Откуда: Челябинск
  • Зарегистрирован: 27.03.20
  • Сообщений: 850
  • Последний визит:
    Вчера 11:04:22
villi написал(а):

Детальки на бортах....

:cool:  :flag:

144

  • Автор: buharev
  • Участник
  • Зарегистрирован: 23.01.16
  • Сообщений: 467
  • Последний визит:
    Вчера 19:43:03

Нет слов...

145

  • Автор: IBeRUS
  • Участник
  • IBeRUS
  • Откуда: Новороссийск
  • Зарегистрирован: 14.11.15
  • Сообщений: 514
  • Последний визит:
    Сегодня 01:07:50

Валерчик,а разве выстрелы у нокам не утоньшаются?

146

  • Автор: Алексей Логинов
  • Администратор
  • Алексей Логинов
  • Зарегистрирован: 29.11.13
  • Сообщений: 1360
  • Последний визит:
    Сегодня 00:49:13
IBeRUS написал(а):

Валерчик,а разве выстрелы у нокам не утоньшаются?

Там труба была.

Р :) С. Смотрю и душа радуется. Шедевр рождается на наших глазах.

147

  • Автор: shhturman
  • Участник
  • shhturman
  • Откуда: Санкт-Петербург
  • Зарегистрирован: 02.02.14
  • Сообщений: 1072
  • Последний визит:
    Вчера 22:18:09
Алексей Логинов написал(а):

Шедевр рождается на наших глазах.

Именно! :cool:

148

  • Автор: igorb
  • Участник
  • Зарегистрирован: 23.04.20
  • Сообщений: 432
  • Последний визит:
    Вчера 22:23:04
villi написал(а):

Кстати , о  якорных клюзах Варяга...

   Не так давно , на Цусиме, было высказано веское экспертное мнение  о наличии деревянных подушек между клюзом и обшивкой, по внешней стороне. К сожалению доказательств , в подтверждение этого мнения , приведено не было....

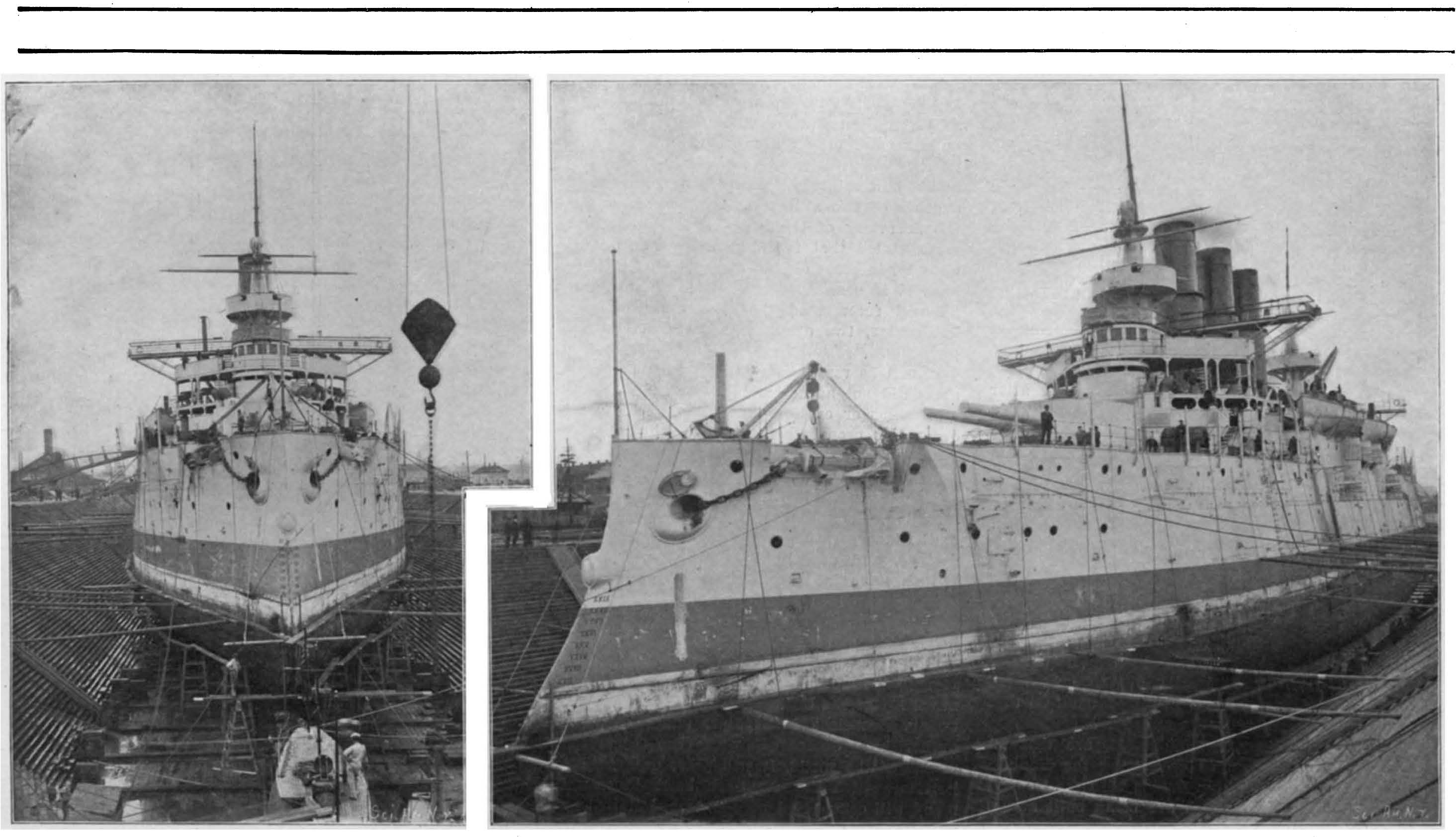

Попалось хорошее фото РЕТВИЗАНА, отлично видно, что деревянной подушки здесь нет. Учитывая, что строились корабли на одной и той же верфи, можно сделать вывод...
https://forumupload.ru/uploads/0013/94/06/26/t919366.jpg

149

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3553
  • Последний визит:
    Вчера 22:12:57
Алексей Логинов написал(а):

IBeRUS написал(а):
Валерчик,а разве выстрелы у нокам не утоньшаются?

Там труба была.

    Игорь, на всех чертежах шестов  заграждения, что мне пришлось видеть,  изображены металлические трубы.  Может быть и были где-то  деревянные шесты, я пока  не  встречал.

150

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3553
  • Последний визит:
    Вчера 22:12:57
igorb написал(а):

Попалось хорошее фото РЕТВИЗАНА, отлично видно, что деревянной подушки здесь нет.

  Это фото не дает однозначности - тебе могут резонно заявить что подушка закрашена как "бородинцах".  ;)
Вот эта подушка:
https://forumupload.ru/uploads/0013/94/06/3/t679632.jpg

Страница:   1 2 3 4 5 … 13

Вы здесь » Форум Судомодельный клуб » Общие вопросы » ВАРЯГ 1901г. М 1:75

Рейтинг форумов | Создать форум бесплатно
