Не бранись Валера. Я каждый день присутствую в клубе,  принимаю участи е в обсуждениях.

    Да, закладка киля следующей модели была произведена еще летом. Использовал, так сказать, возможность не пылить в своем кубрике, а пылить на свежем воздухе.
То что не публиковал, есть причины - после Ваших моделей-шедевров, пыл моих публикации что-то поубавился. Видится мне моя убогость  по сравнению ними и это играет свою роль.
Уровень моих моделей значительно ниже Ваших ребята, ну как говорится - каждому свое. Попробую наверстать упущенное.

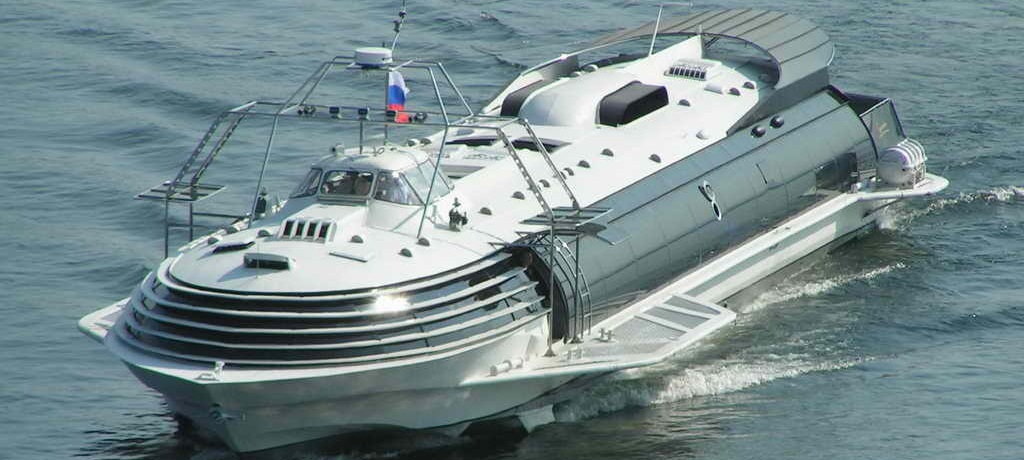

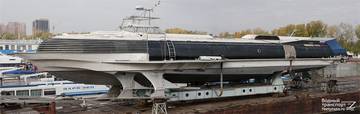

Как уже сказал заложил модель СПК "Метеор", но не просто "Метеор", а его переделку группой энтузиастов в VIP-яхту "Верный". Он сейчас по реке Лене бегает.

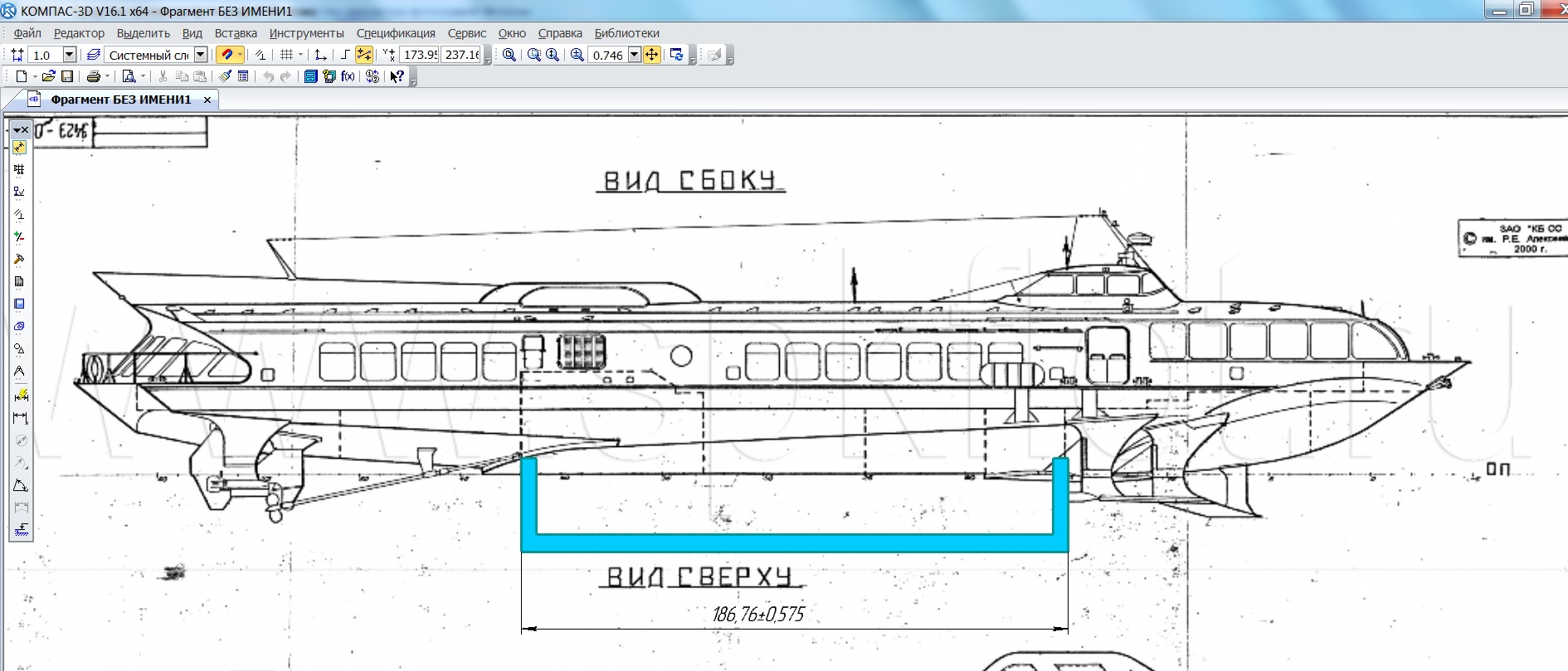

По корпусу использовал рабочие чертежи СПК переданных мне коллегами моделистами по переписке по Интернету.  Но, большую часть информации, как всегда,  приходится вытаскивать из фотографии. С пересчетом на масштаб 1:72. А, где-то и порисовать эскизы. С корпусом на кувыркался до сыта - позарился на разработку из Интернета. Думал будет быстрее, а получилось на оборот.
Приведу несколько фотографий  этой работы что бы было понятно о чем речь.

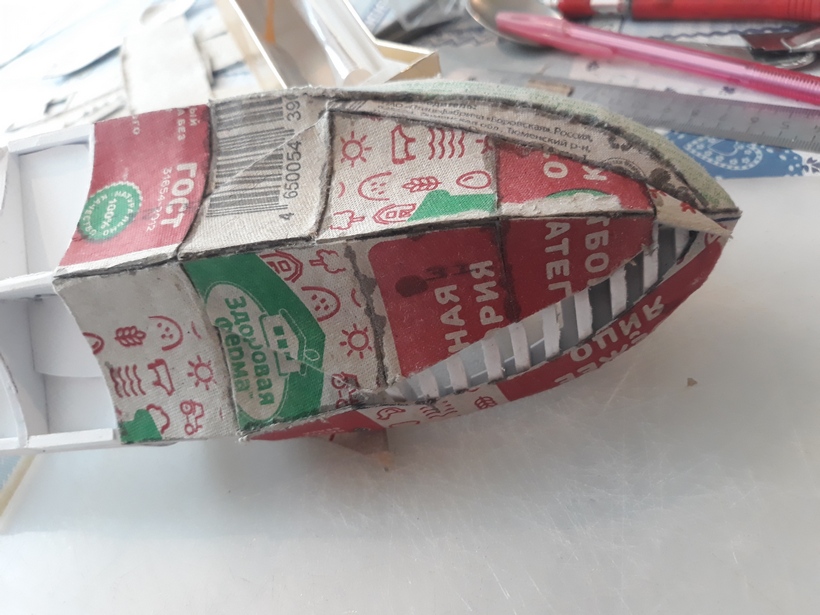

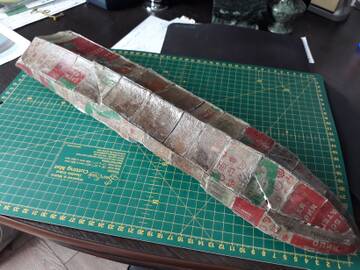

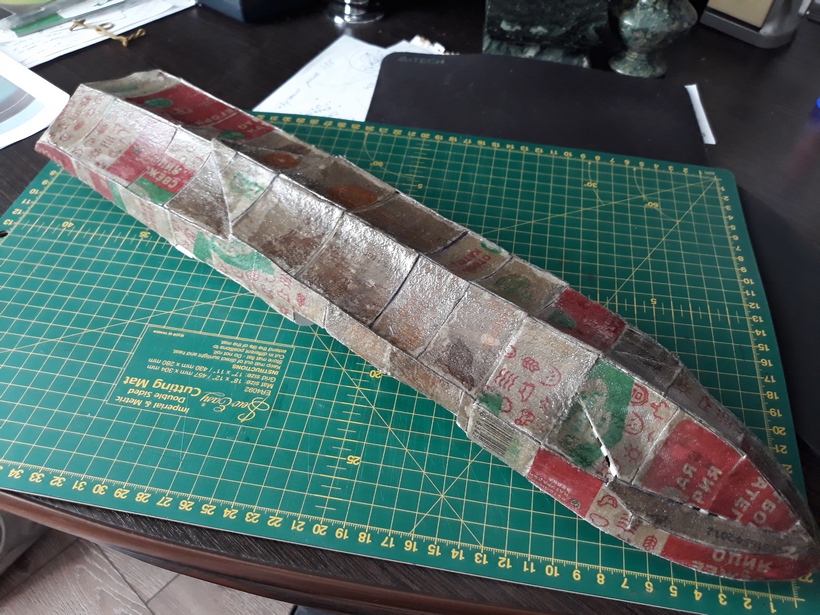

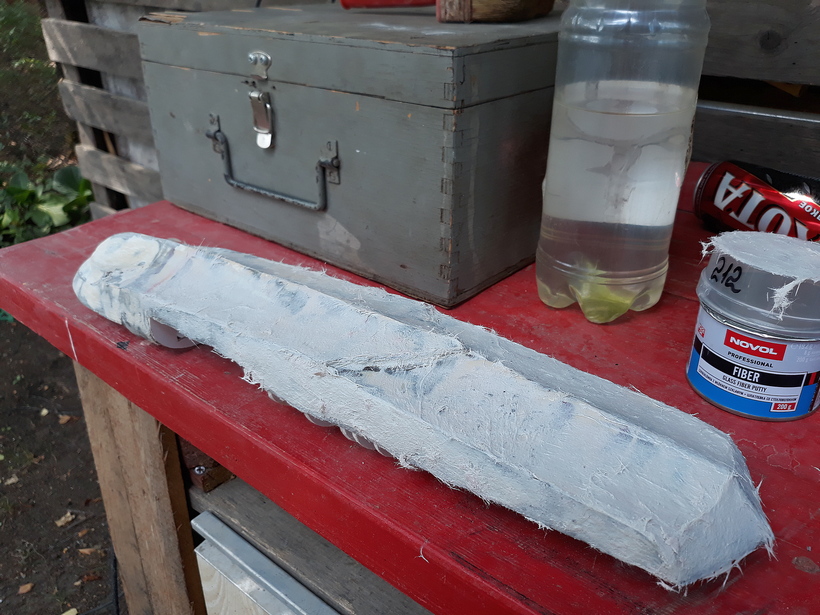

Корпус модели сделан шпангоутным набором из пластика. Далее обшит довольно "экзотическим" материалом (прошу не смеяться) - прессованной бумагой от упаковок яиц.  В последствии пропитанным эпоксидной смолой. Получился своеобразный пластик.  Затем зашпаклеван автомобильной двухкомпонентной шпаклевкой с наполнителем из стекловолокна. Это еще упрочнило корпус.

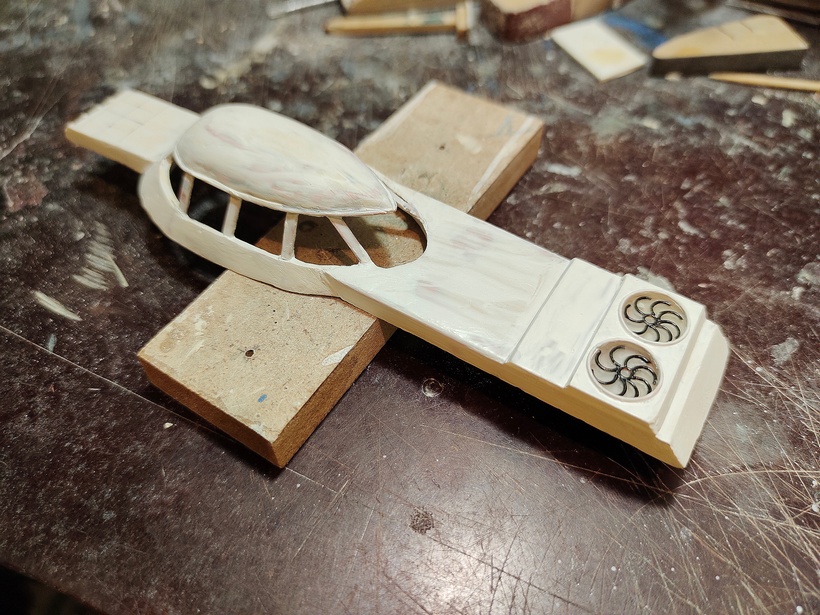

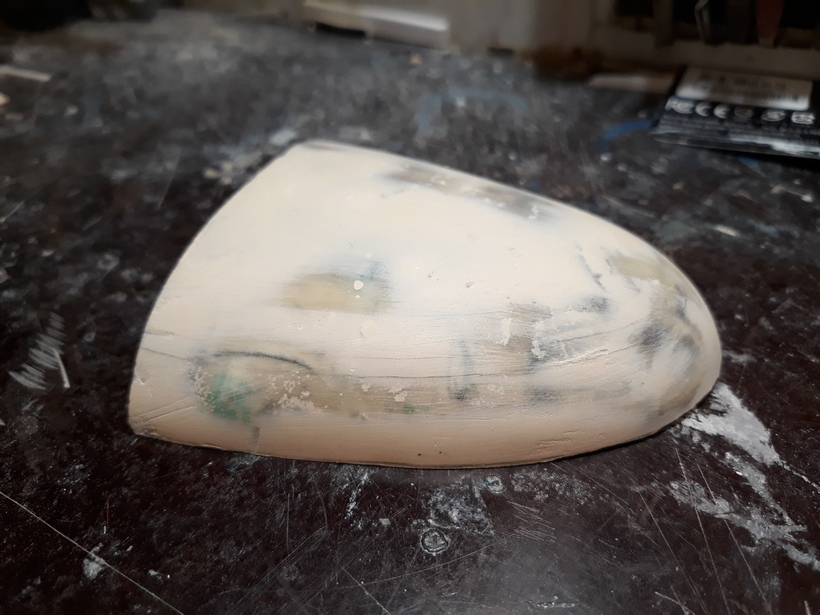

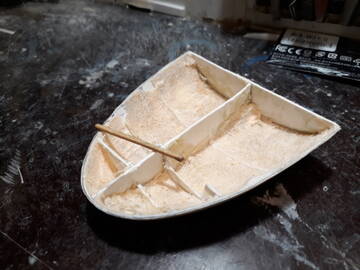

Верх корпуса выполнен из пластика и укреплен каркасом, обтекатель выклеен из ткани ( на два слоя) пропитанной эпоксидкой. Затем две детали верха соеденены вместе.

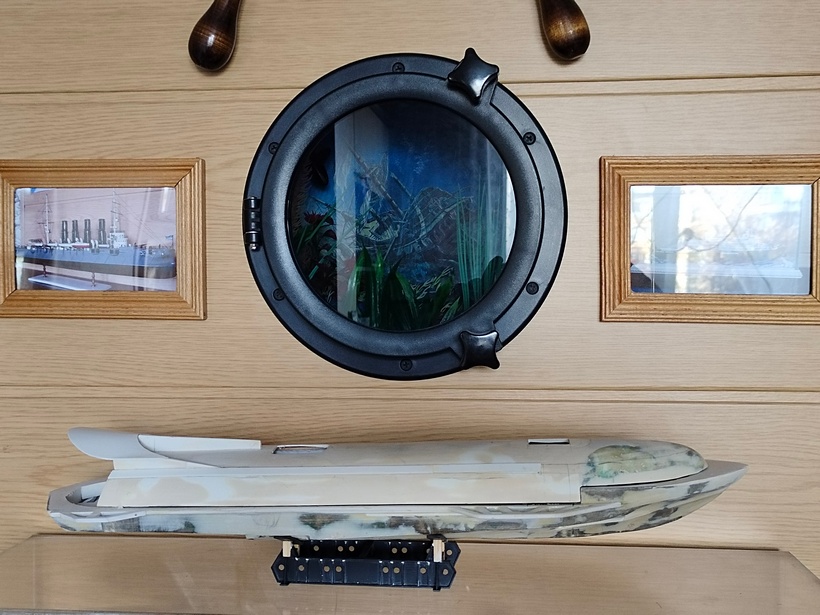

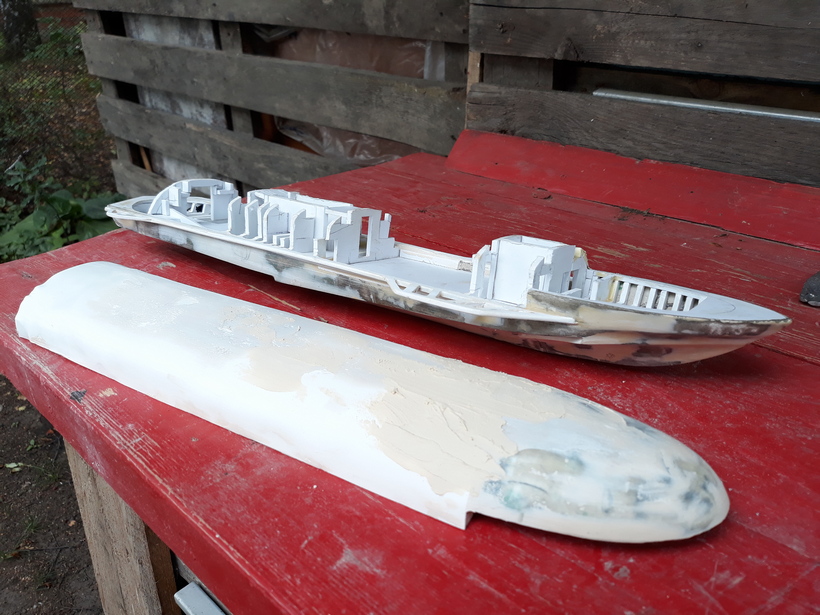

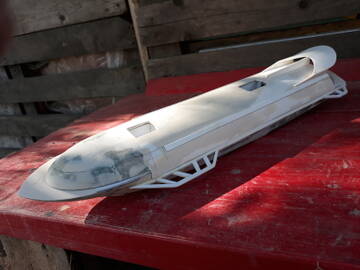

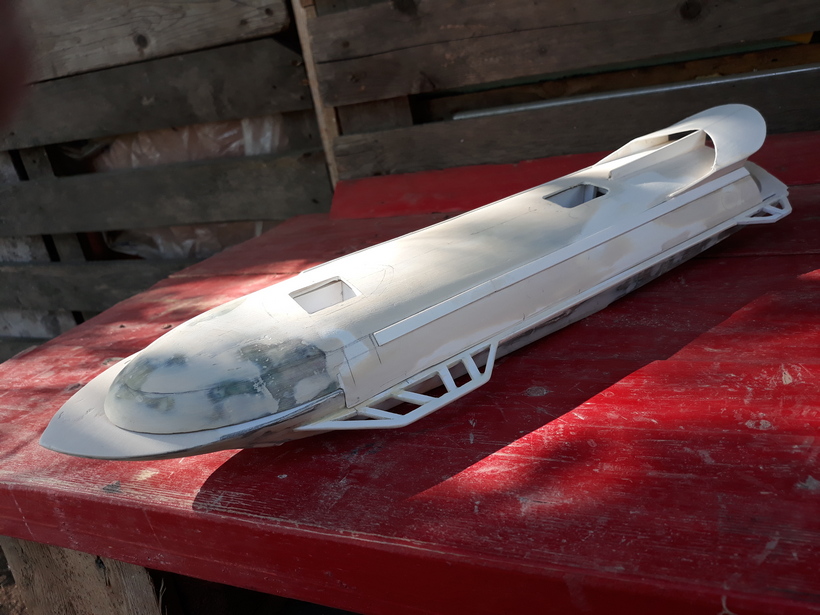

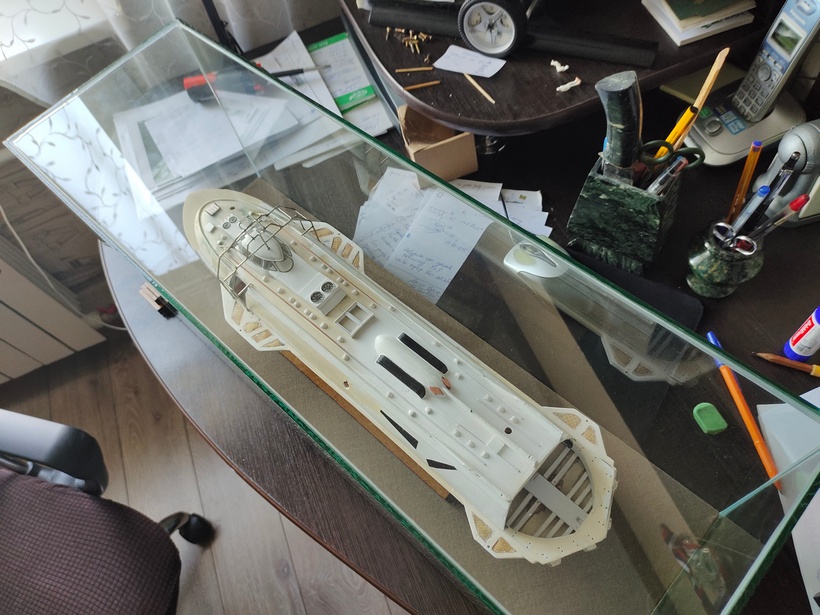

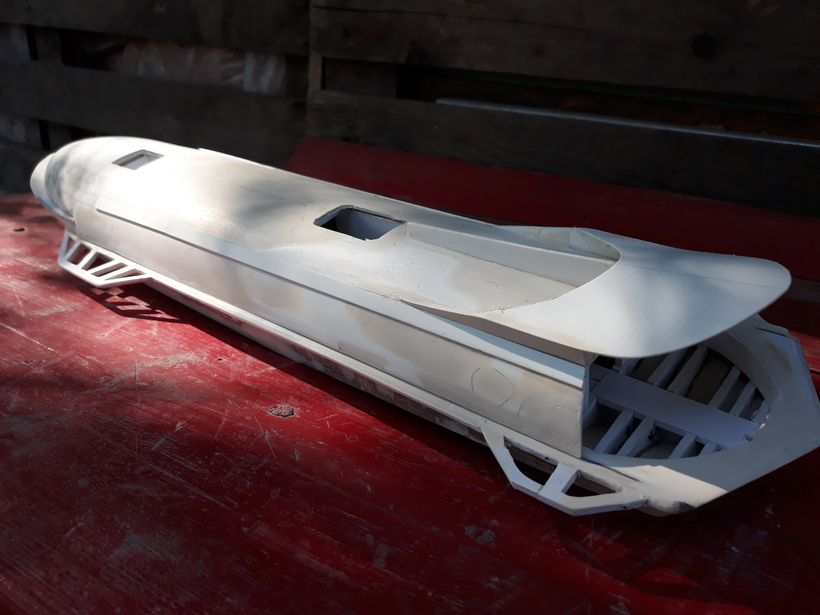

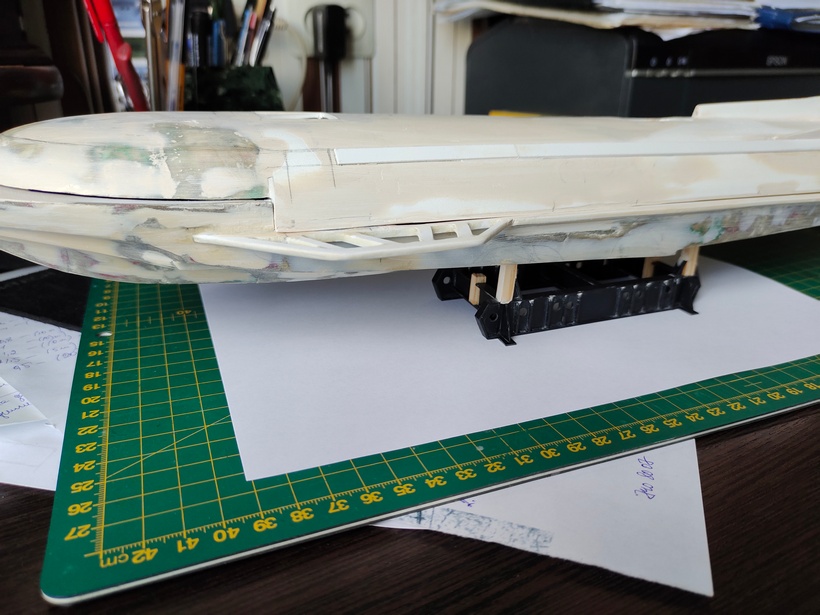

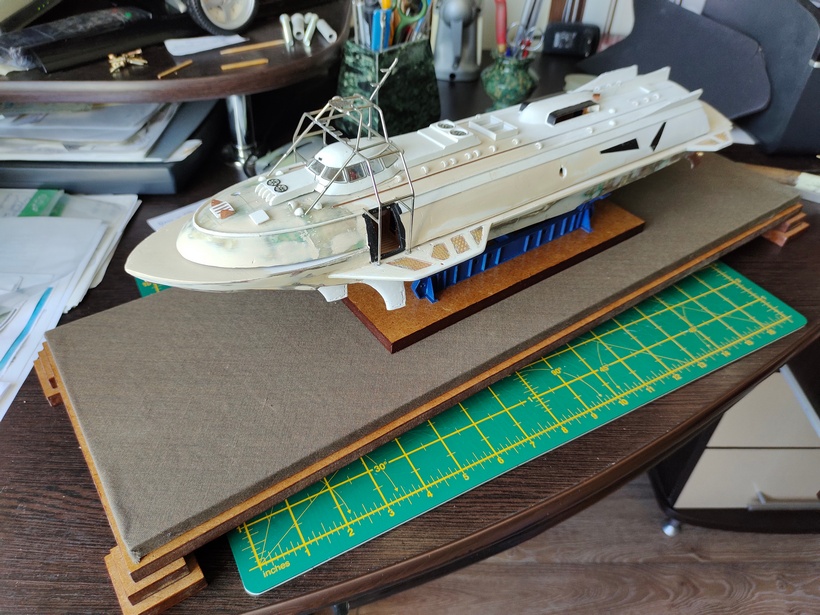

Получился вот такой корпус.

Надо ли продолжать , хлопцы?

Отредактировано Старпом (26.12.21 07:24:00)

Спасибо ребята на добром слове.
Рад, что Вам понравилась моя задумка про "Верного", это действительно необычный кораблик, он этим меня и привлек.
У меня можно сказать второе дыхание открылось.
  Сергей, ты очень верно подметил про уровень мастерства. Я, как-то не задумывался, а оно действительно так и есть.

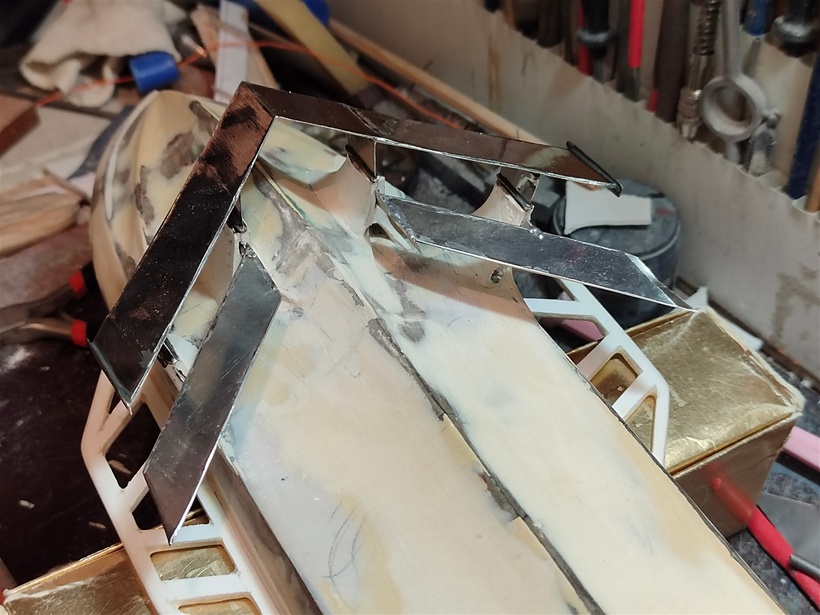

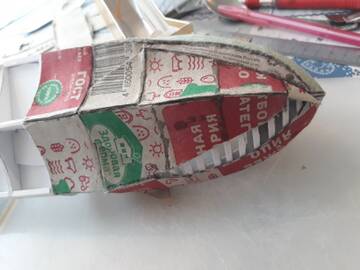

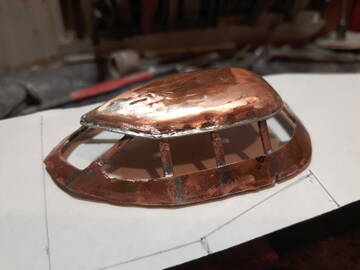

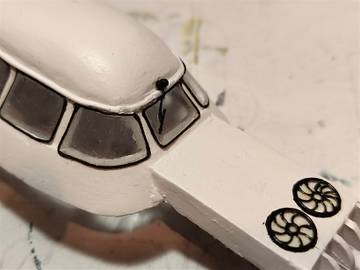

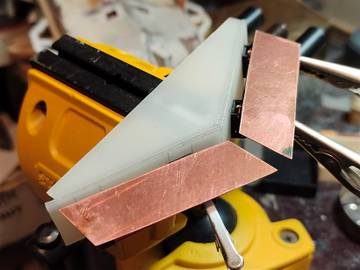

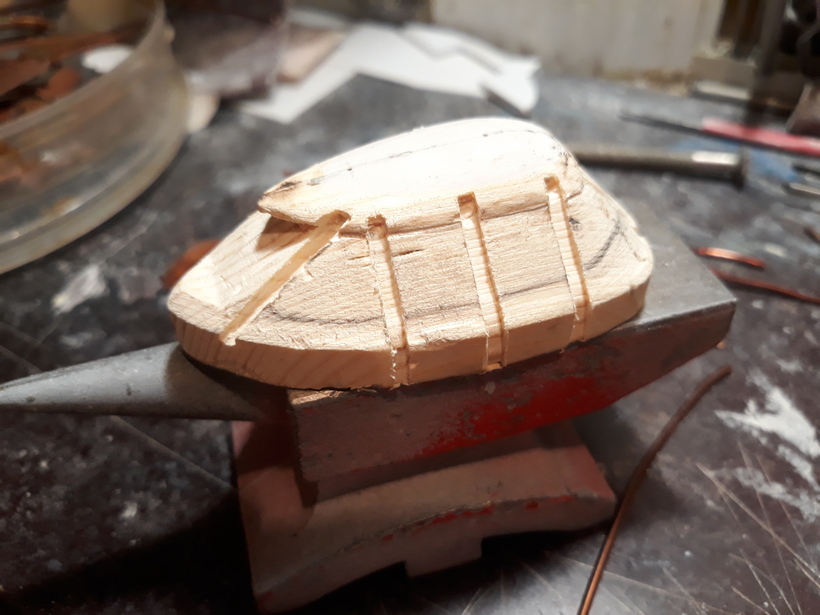

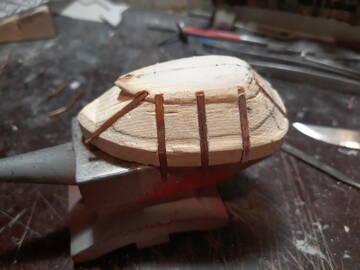

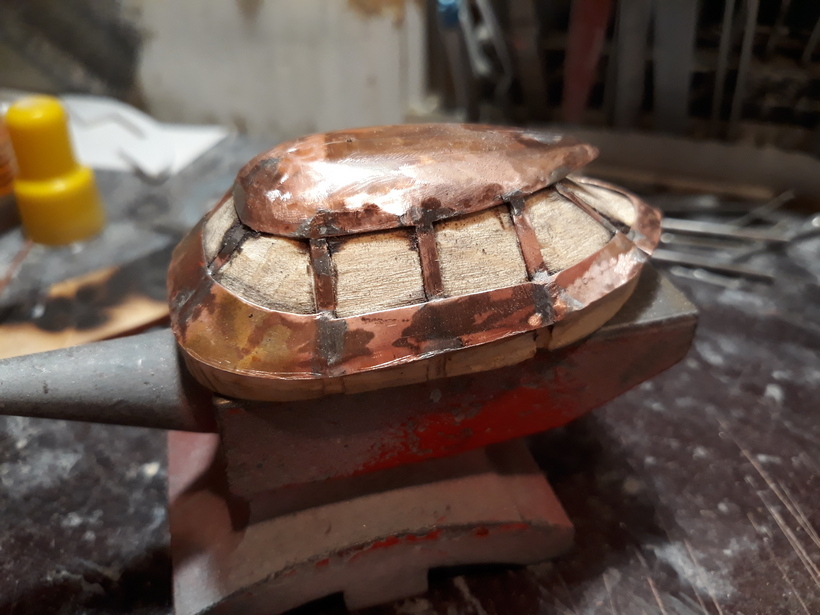

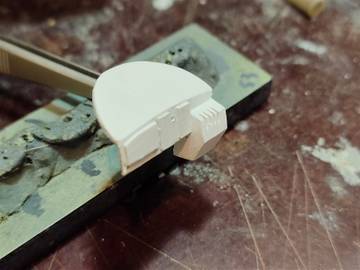

  Хочу продолжить тогда, это фото изготовление кабины СПК, паял ее по болвану. Другого ничего не придумал.

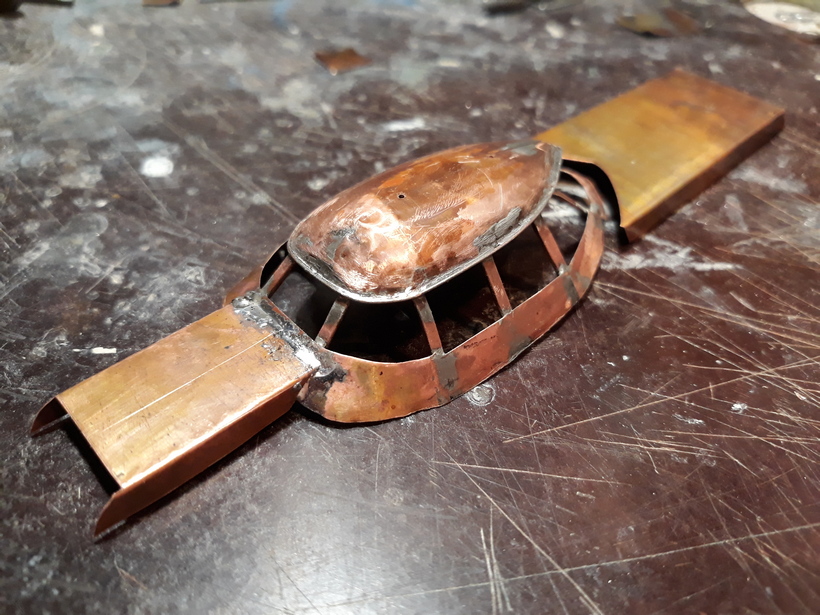

Вчерне получилось так.

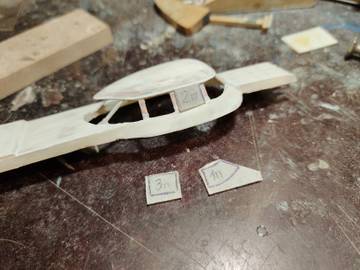

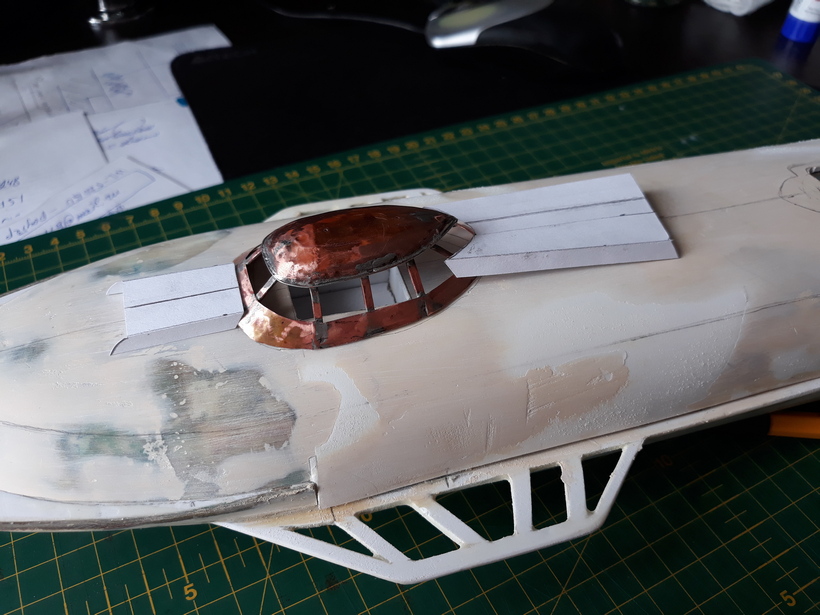

Далее пришлось прибегнуть к бумажным трафаретам.


Но, так пока и не довел до конца.

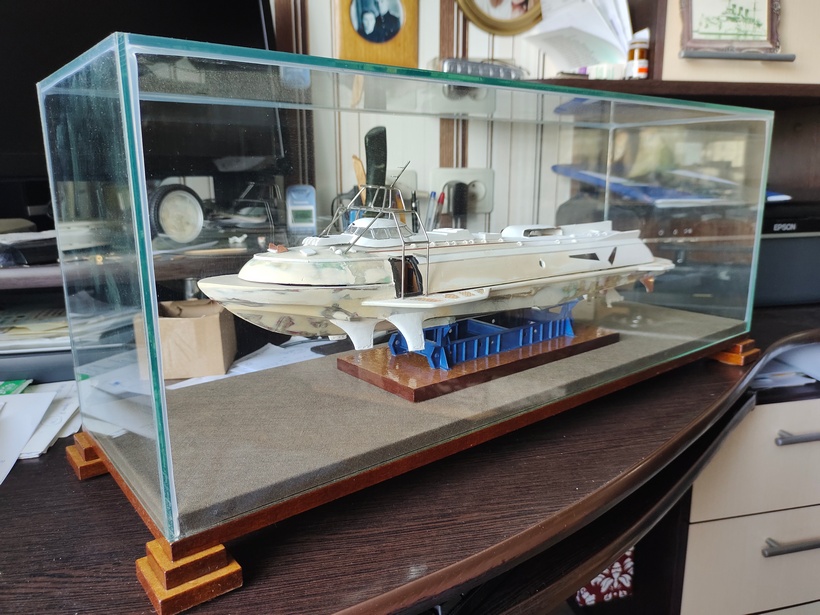

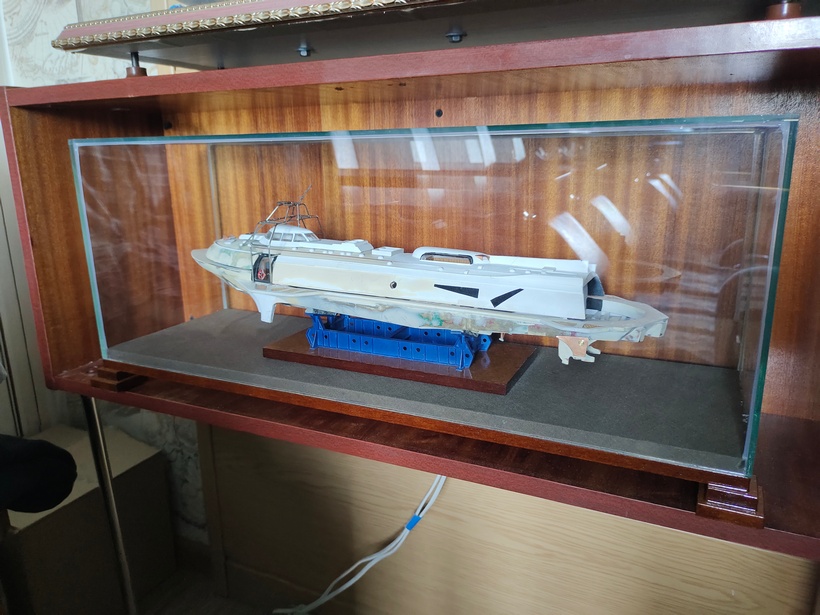

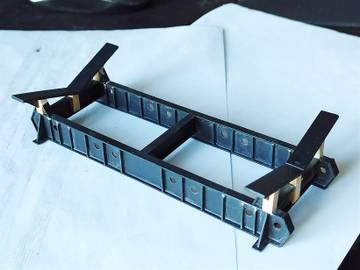

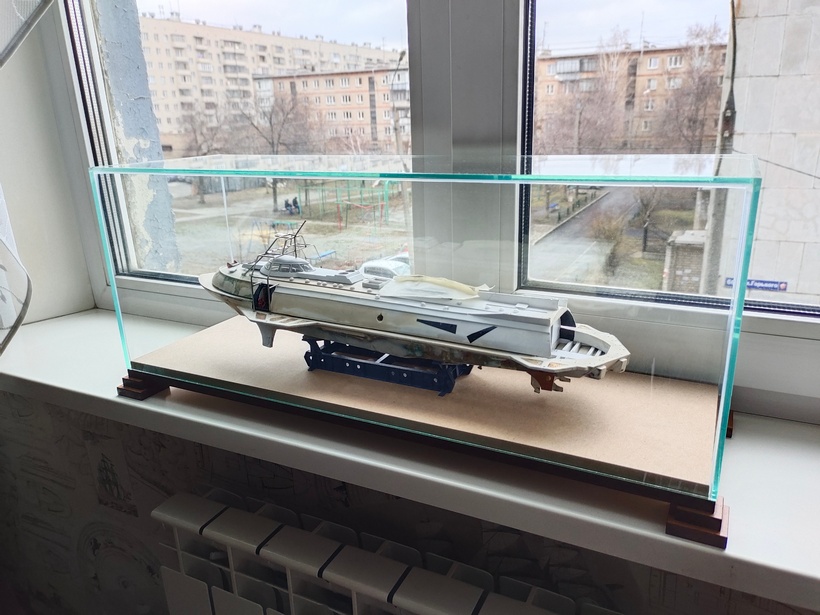

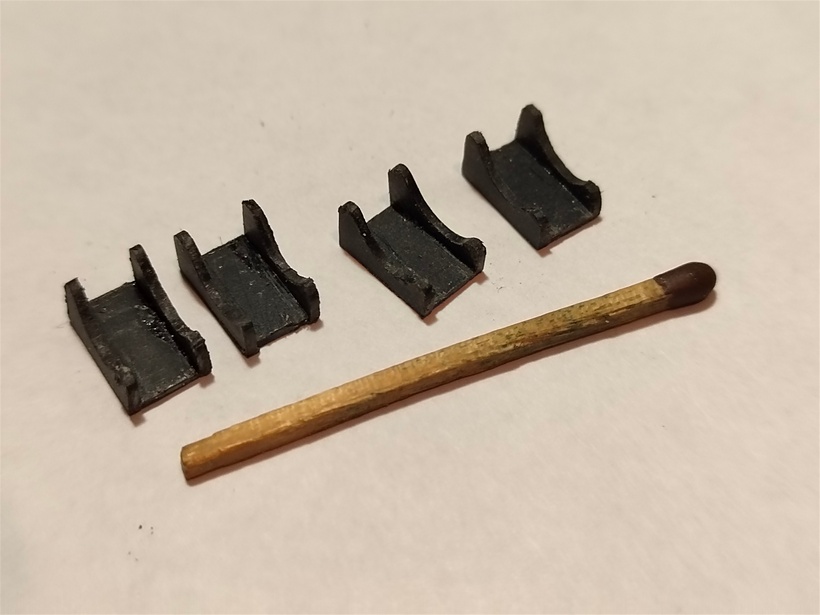

Задумал подставку под модель, она меня и отвлекла.
Об этом в другой раз.

Всем привет.

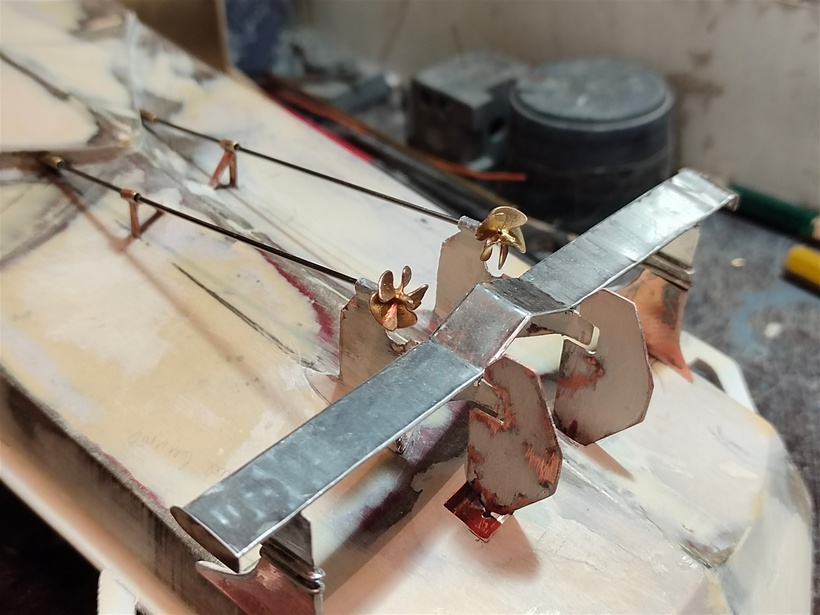

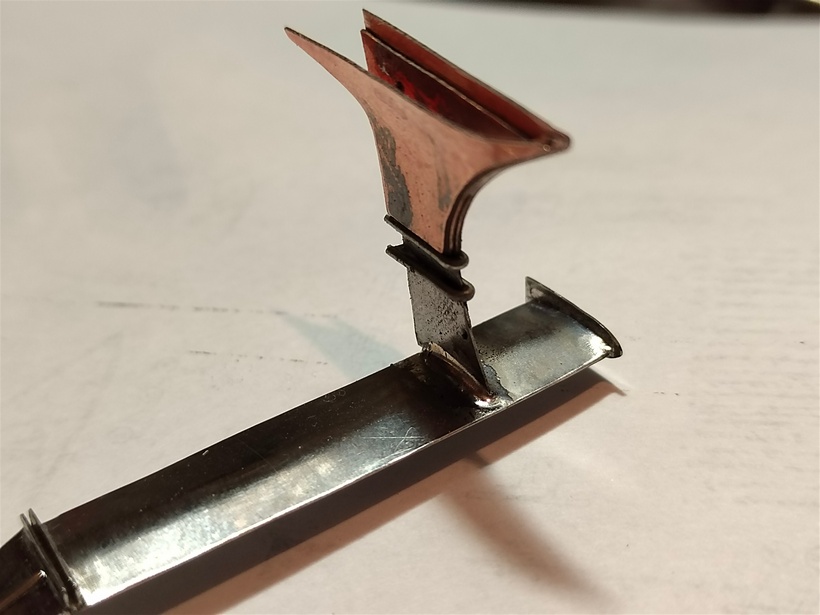

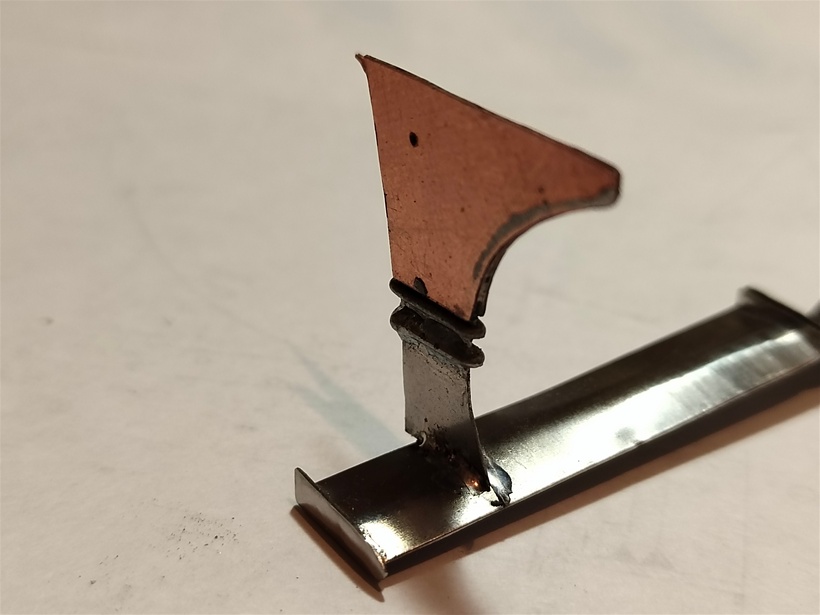

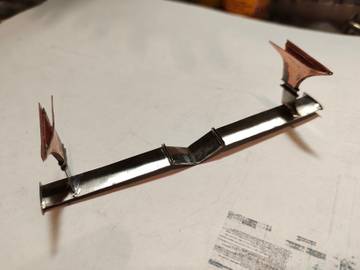

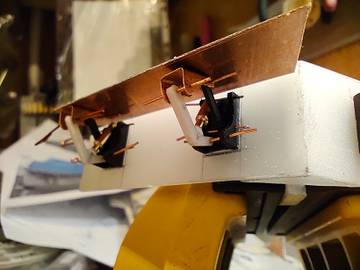

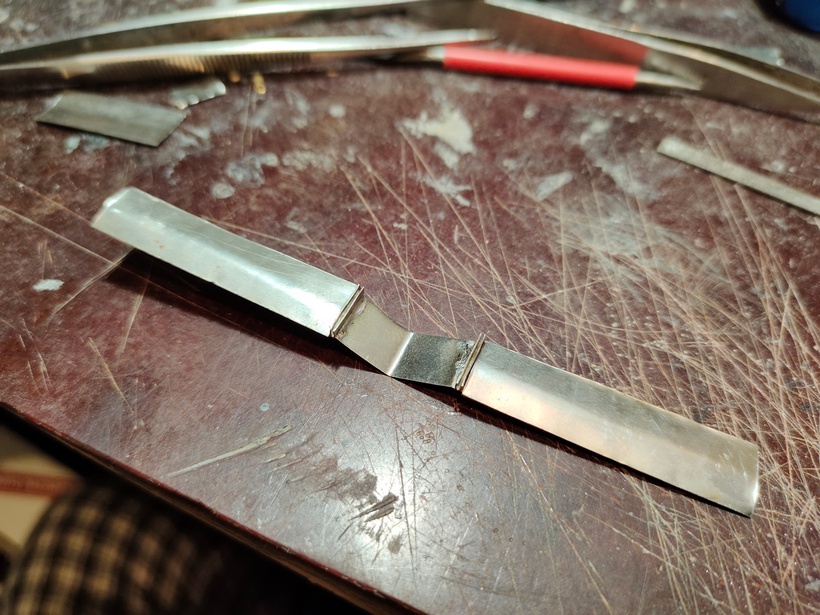

В праздники немного попаял. Изладил кормовое крыльевое устройство. Само крыло сделано из тонкой нержавейки.
Но, еще не полировано. Планирую сделать в последний момент перед сборкой и под лак. Стойки и рули из меди.




Конструкция задумана так, стойки крыльев устанавливаются сейчас и потом красятся, сами крылья устанавливаются в последнею очередь после полировки и покрытия лаком.

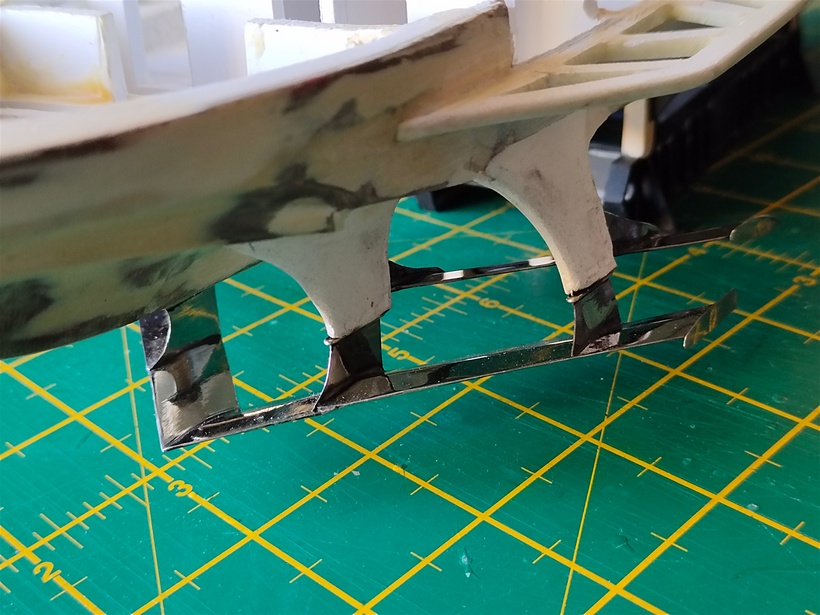

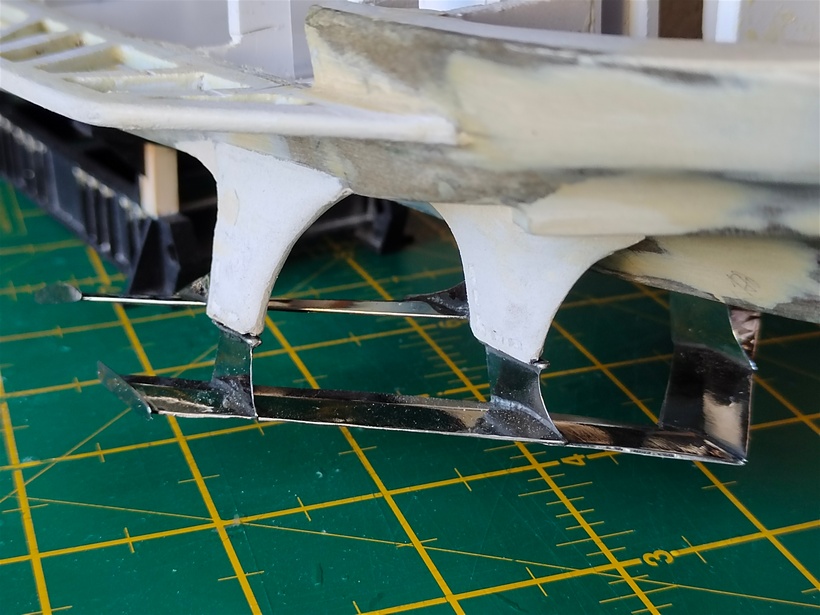

Кормовое крыльевое устройство выглядит так.

Впереди носовое крыльевое устройство вот где будет засада.

Отредактировано Старпом (10.01.22 16:18:31)

  Привет, Валера!
Тут на фото не валы, а имитация - проволока 1,2 мм.
Но, ты прав. Меня тоже смущает диаметр валов они по чертежу в данном масштабе 1,33 мм, так что далеко не уйдут. Ощущение тонкости останется.
Думаю может их увеличить до 1,5 мм!? На мощность не отразится, а на глаз ляжет правильно. Как думаешь.

Отредактировано Старпом (11.01.22 09:13:19)

Ладно, понял, будем подбирать. Чертежа-то нет такого.

Отредактировано Старпом (12.01.22 05:36:06)

  Да, понял Валера. у меня по этому же чертежу получилось 1,2 мм, но это значение в перещете, поскольку я не знаю масштаба чертежа. Если ты делал через масштаб, то понятно. Спасибо.

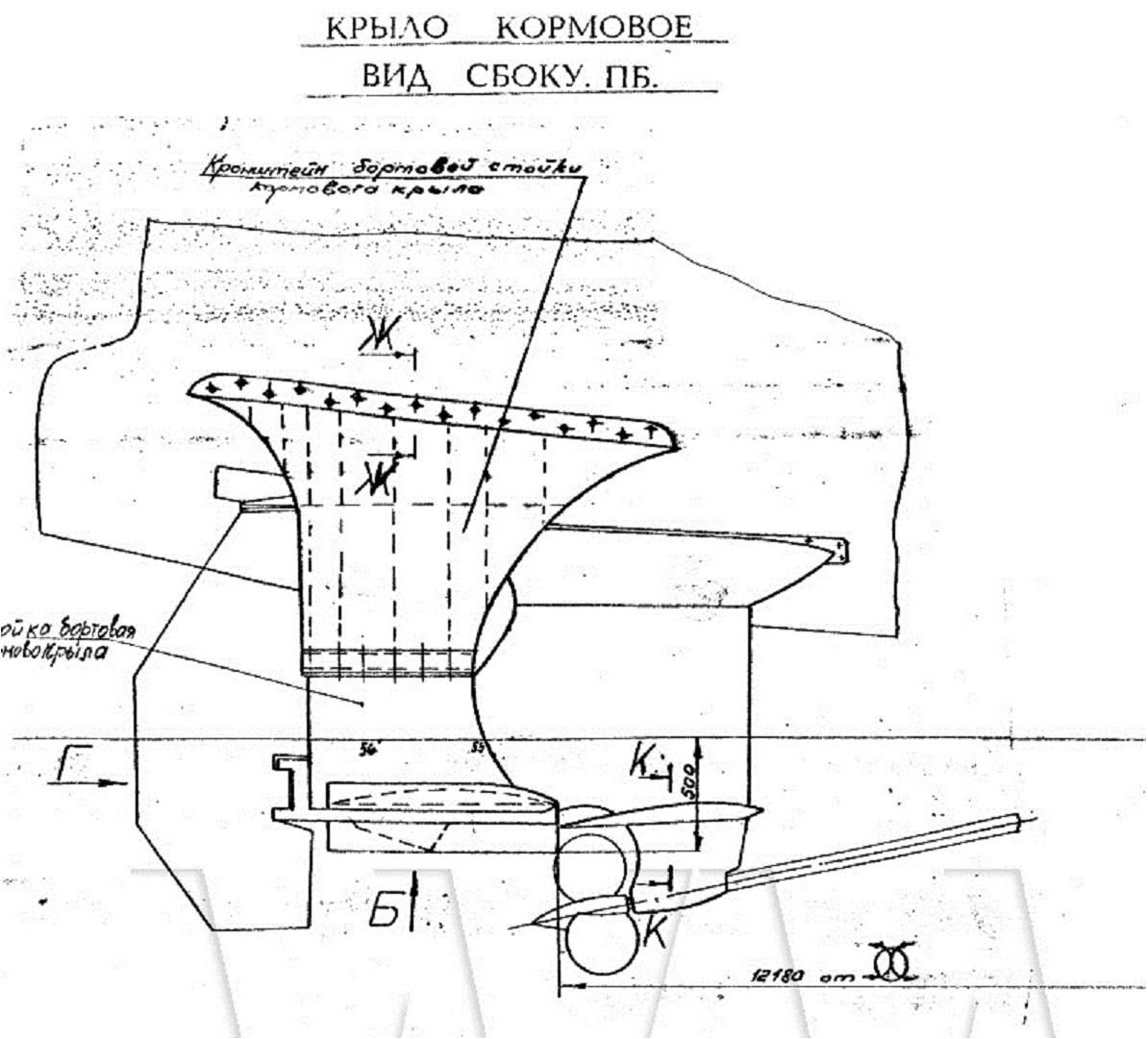

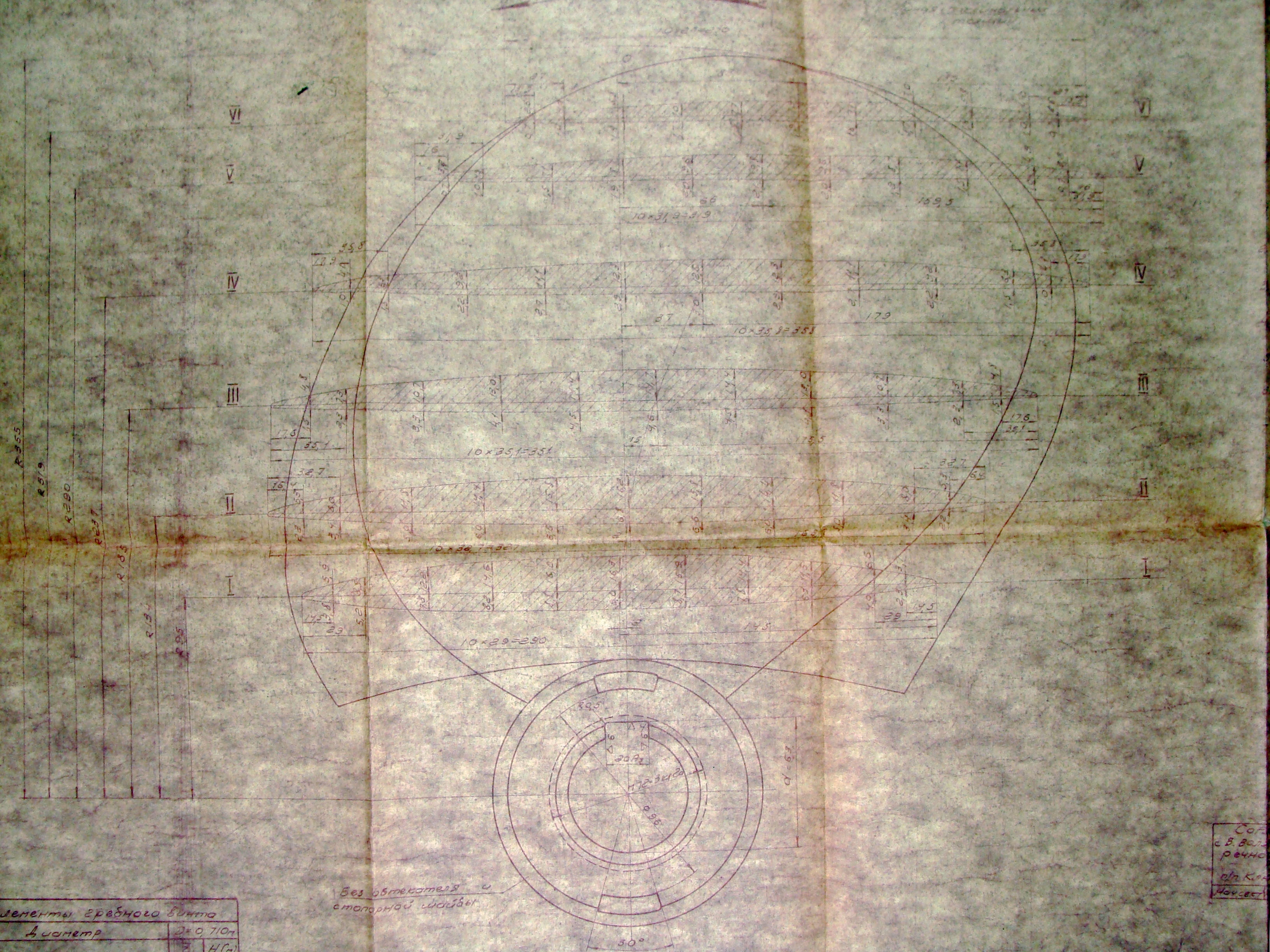

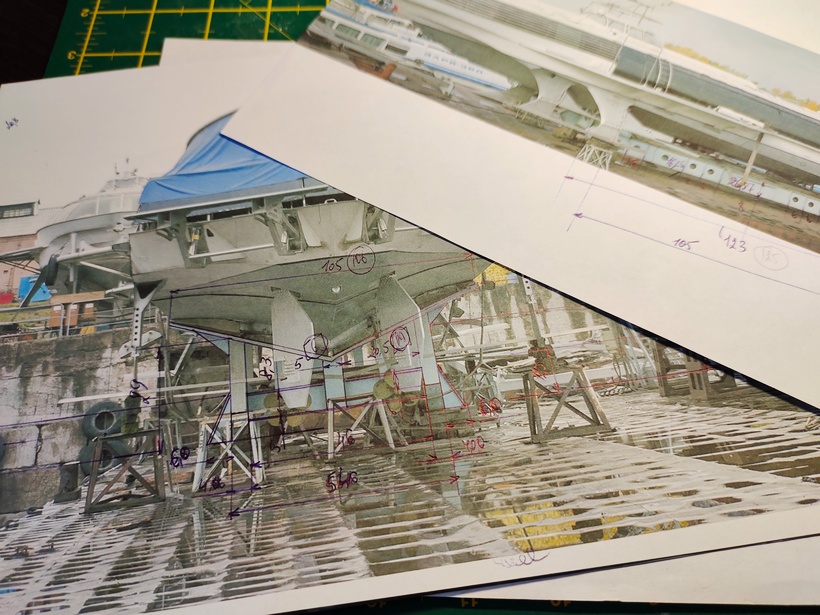

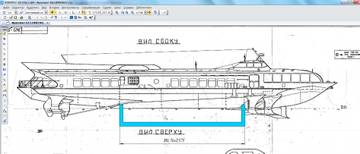

Но вот, что интересное я смог нарыть по валам СПК. По чертежу посадки винта на вал, получается одно см. резьбу М72.

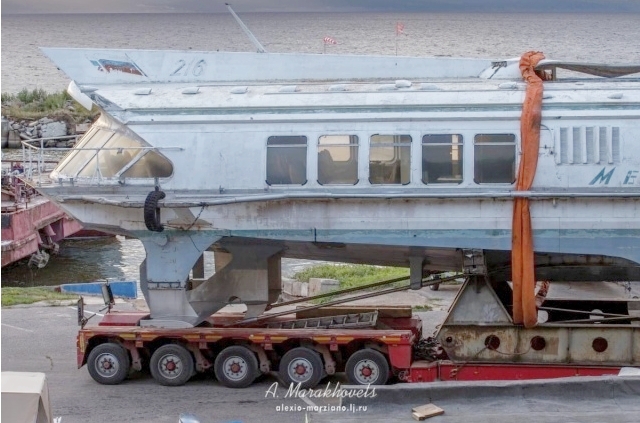

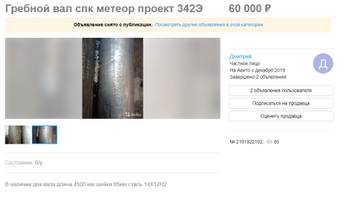

А вот на следующем фото продажа на АВИТО  двух валов СПК "Метеор".     Из него выходит вообще диаметр вала 85 мм ( в моем масштабе 1,2 мм диаметр вала).

Получается, что вал в масштабе все-таки 1,2 мм
Но, я  склоняюсь к 1,5 мм, так сказать к визуальному восприятию.

Отредактировано Старпом (12.01.22 16:16:53)

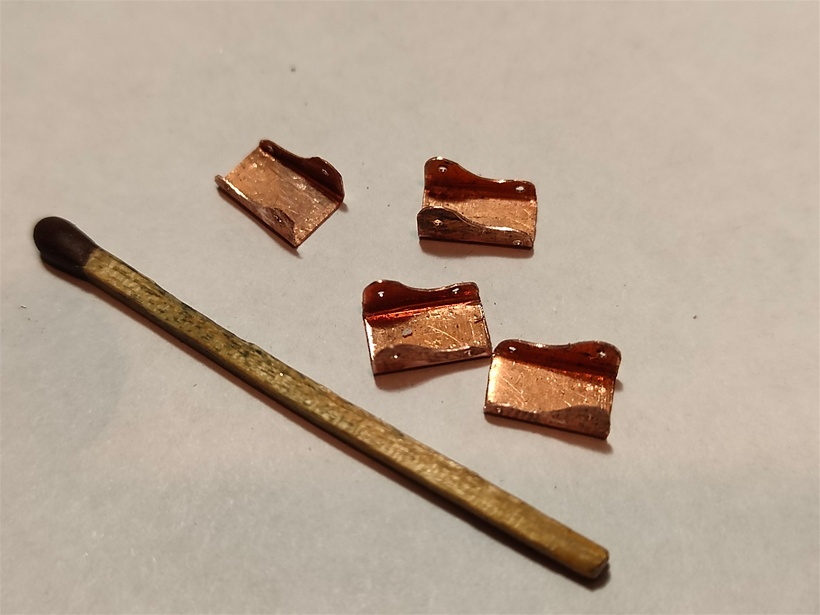

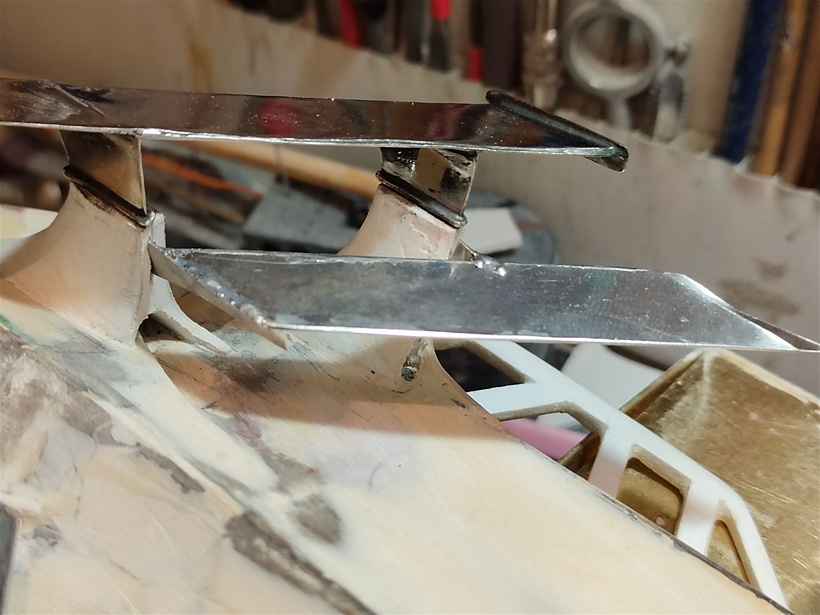

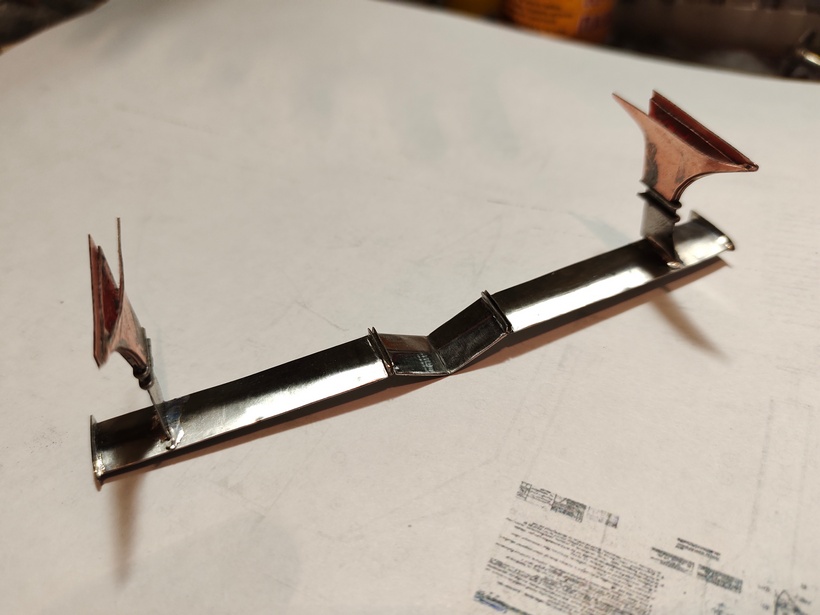

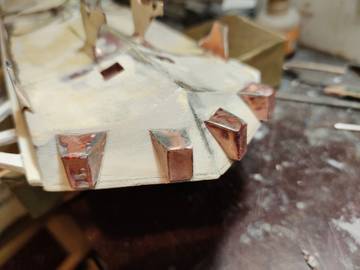

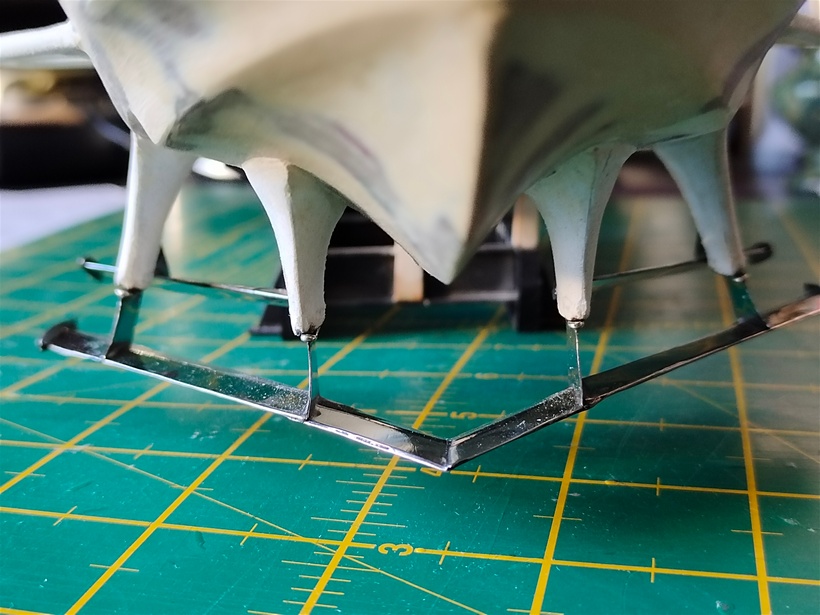

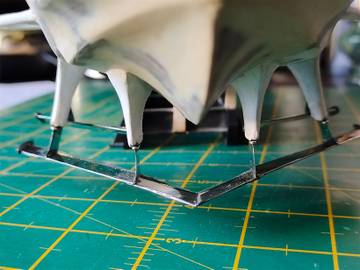

Изготовил носовые стойки и спаял носовое крыльевое устройство.

Отредактировано Старпом (16.01.22 16:56:34)

Спасибо, стараюсь, Валера.

Спасибо, Саша, на добром слове.
Мне ребята до вас с вашими станками и навыками, как до Луны тянуться и тянуться.
Но, глядя на Вас подтягиваюсь помаленьку.

Всем привет!!!
Хочу продолжить.
1-я часть Марлезонского балета (не уверен, что правильно обозвал, прошу простить если, что).

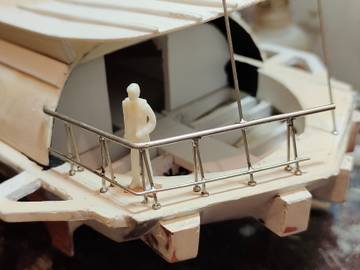

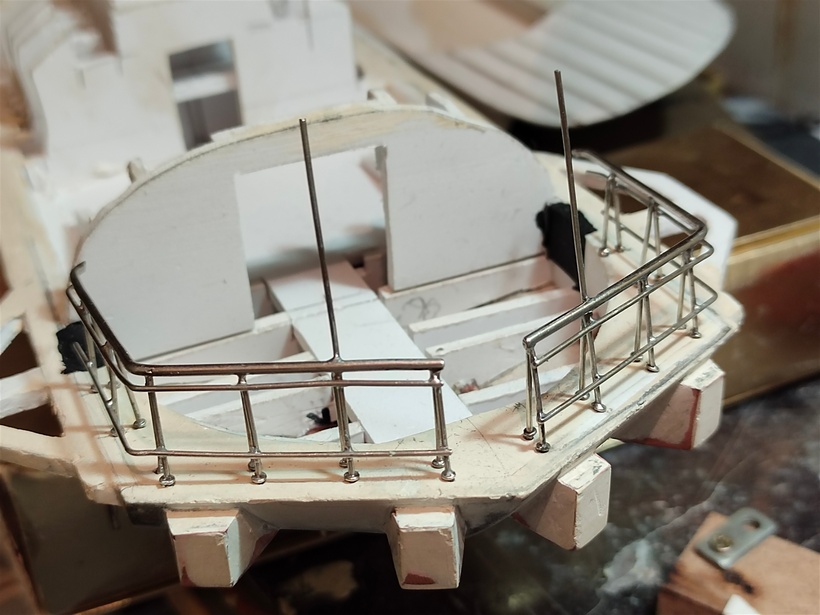

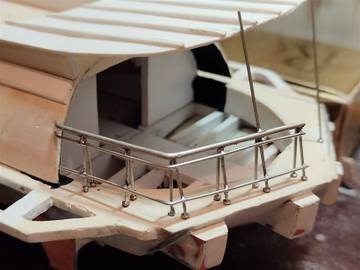

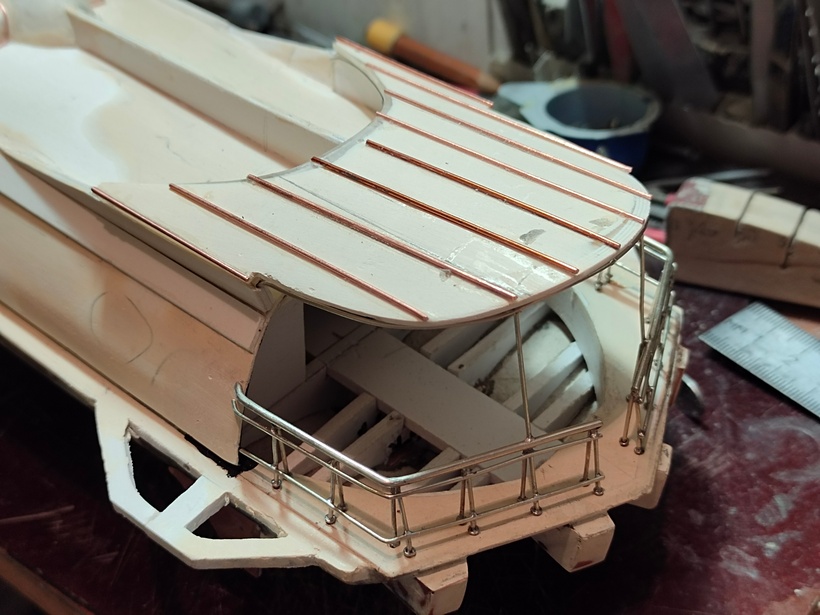

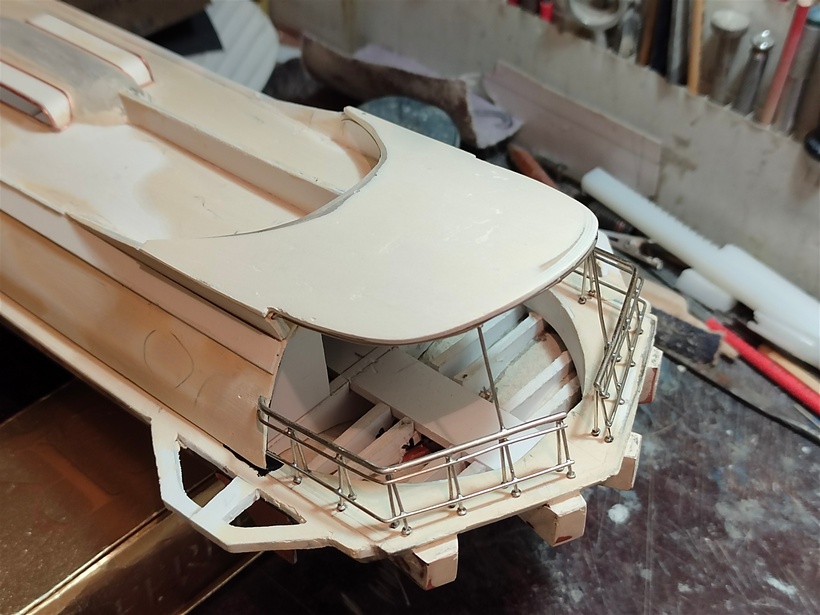

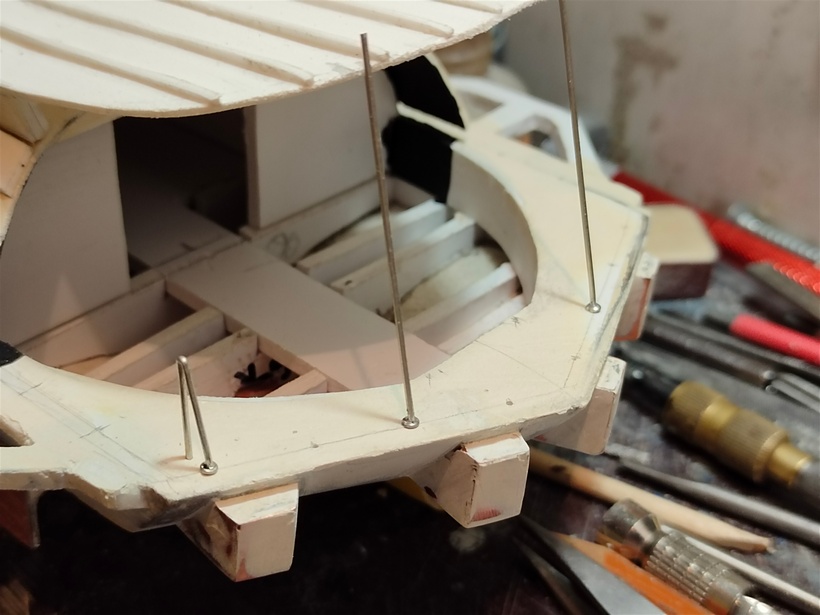

Обустройство кормового среза СПК - подъёмные устройства для купания.

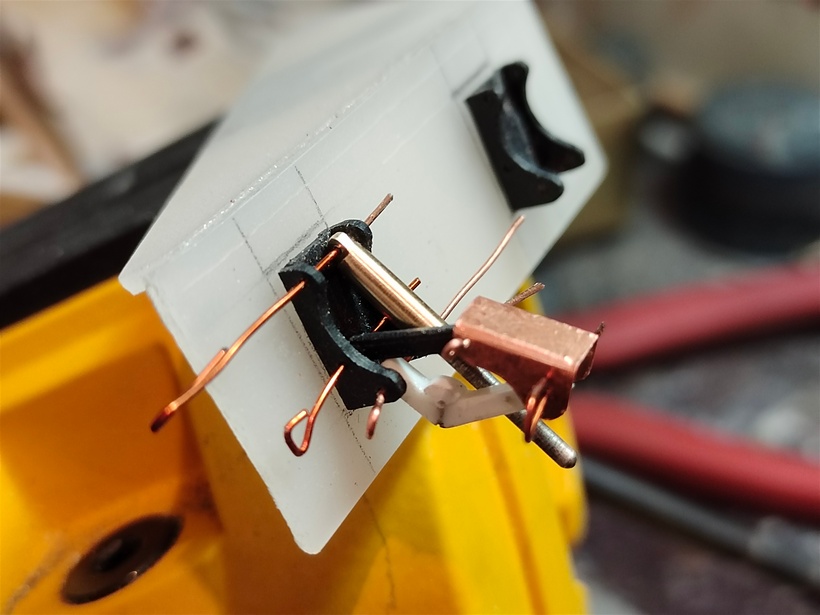

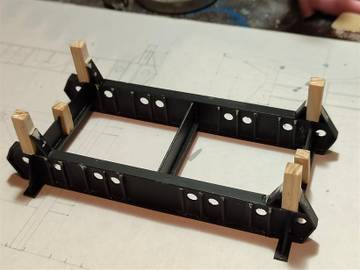

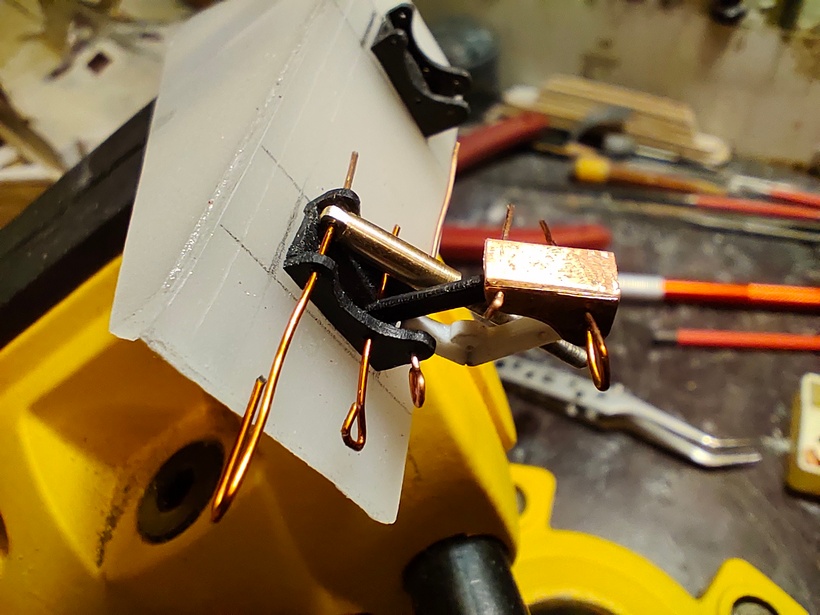

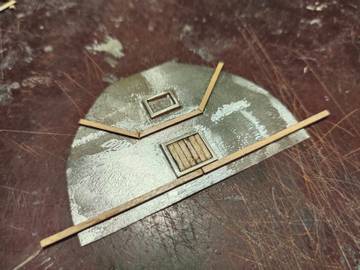

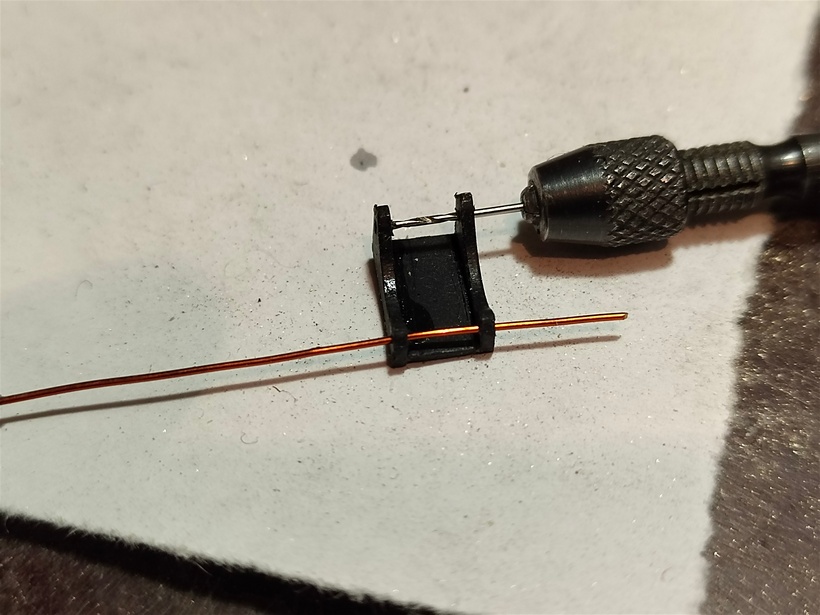

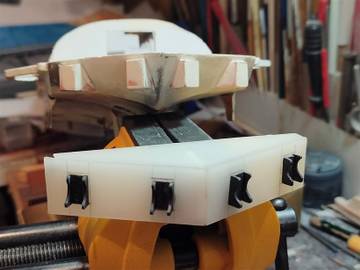

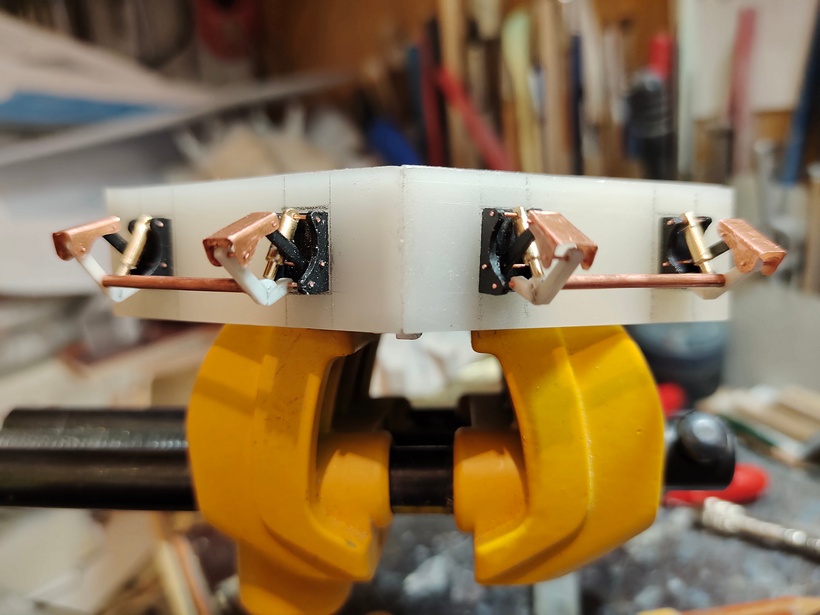

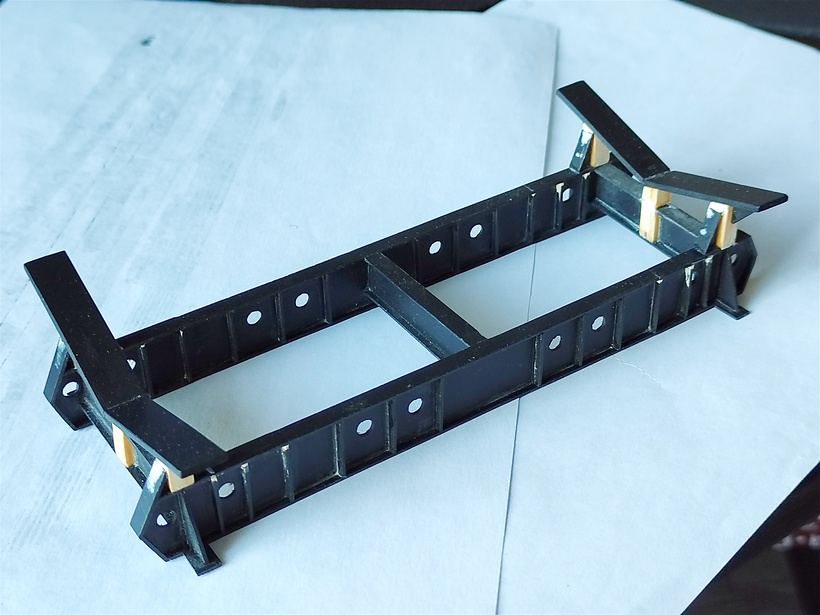

После изготовления устанавливаемых деталей, изладил приспособление для сборки этого механизма.







Пока оставил так, без покраски и монтажа на модели.

Отредактировано Старпом (23.01.22 07:18:22)

Всем привет.
2-я часть Марлезонского балета,  вкратце.

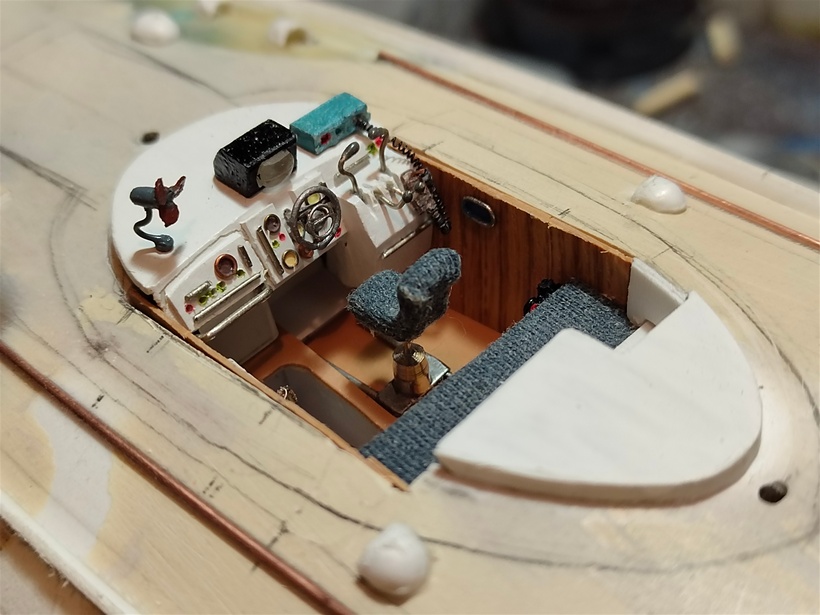

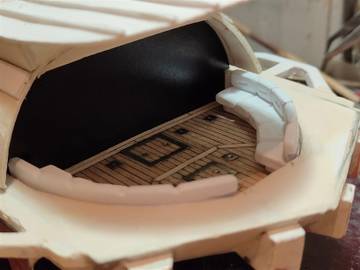

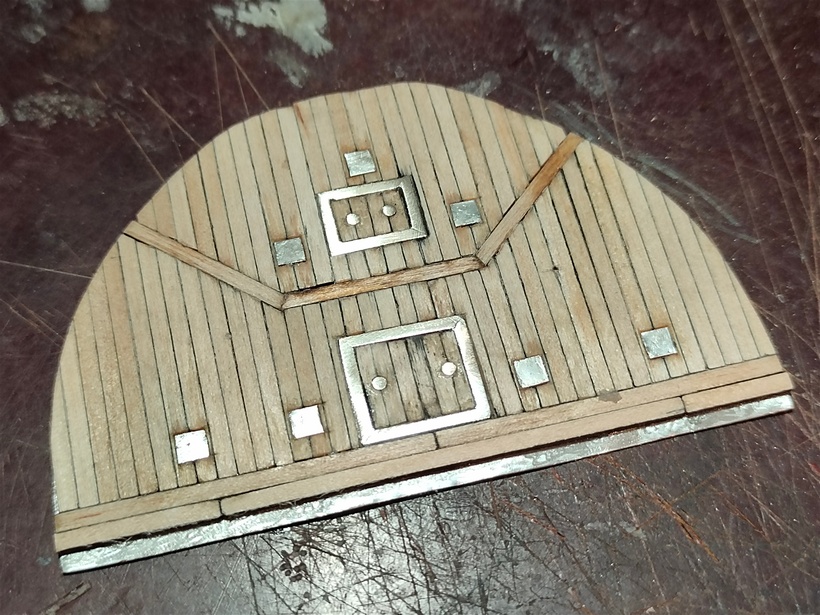

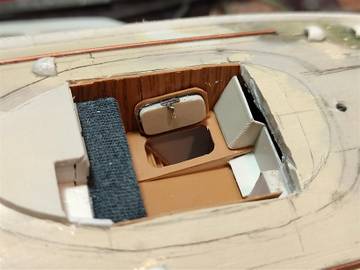

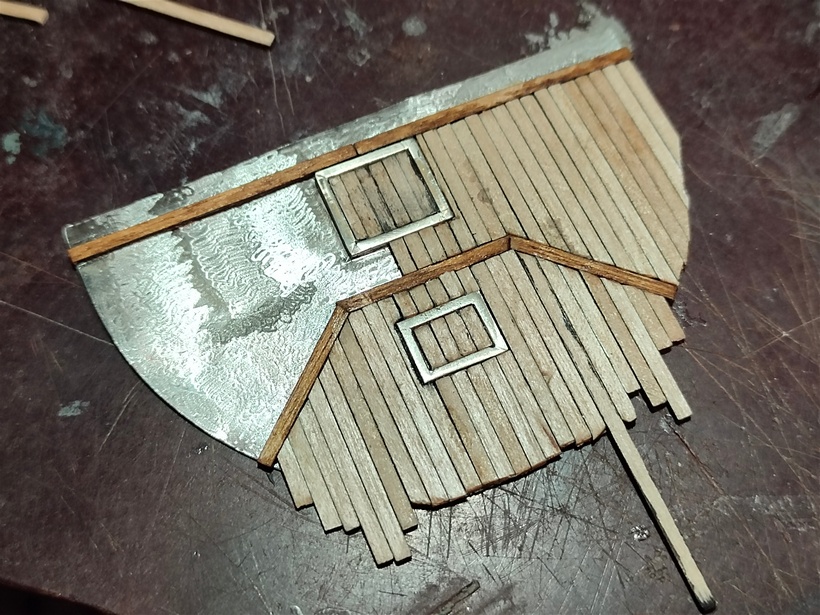

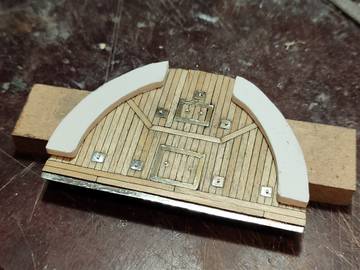

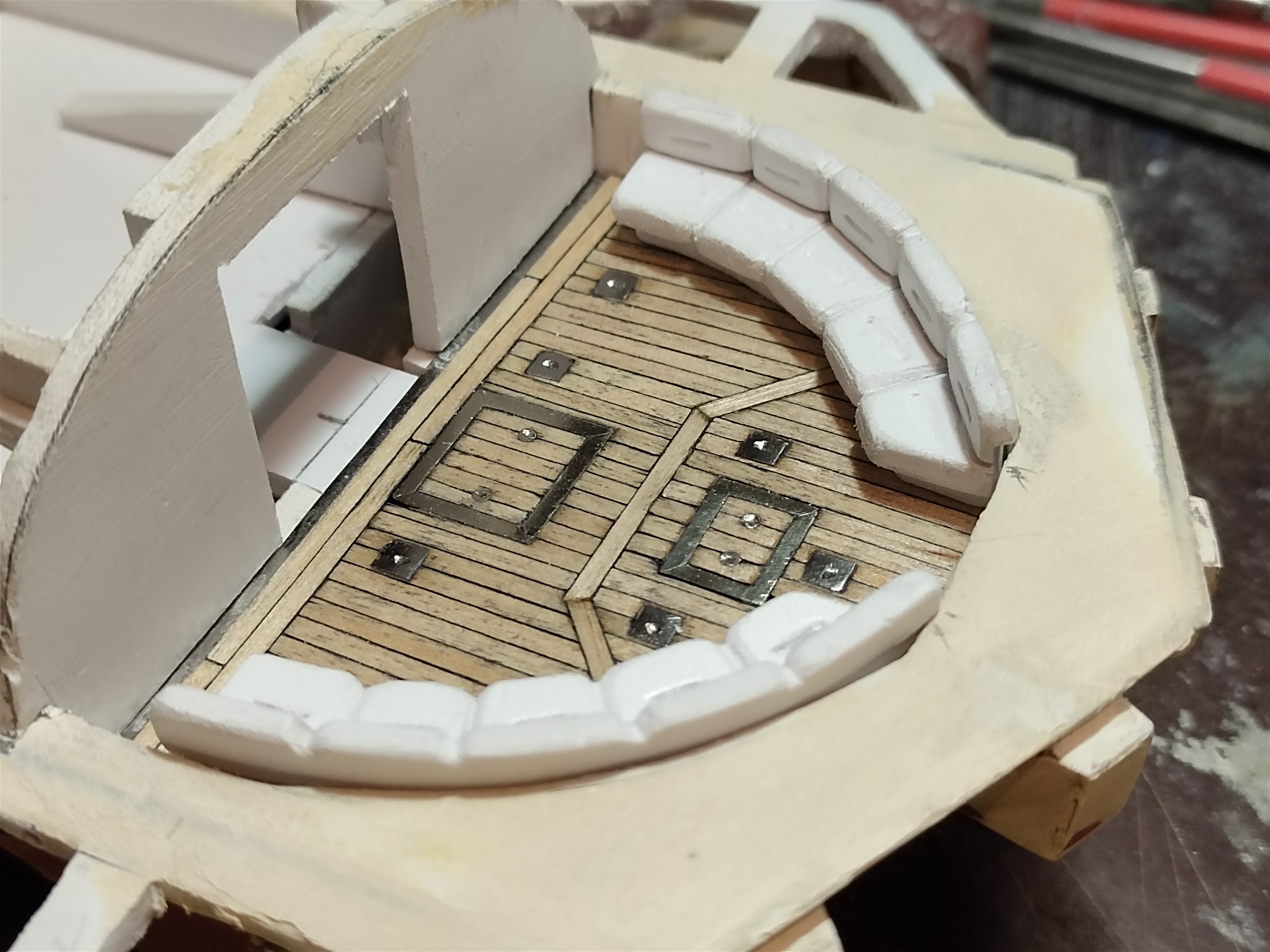

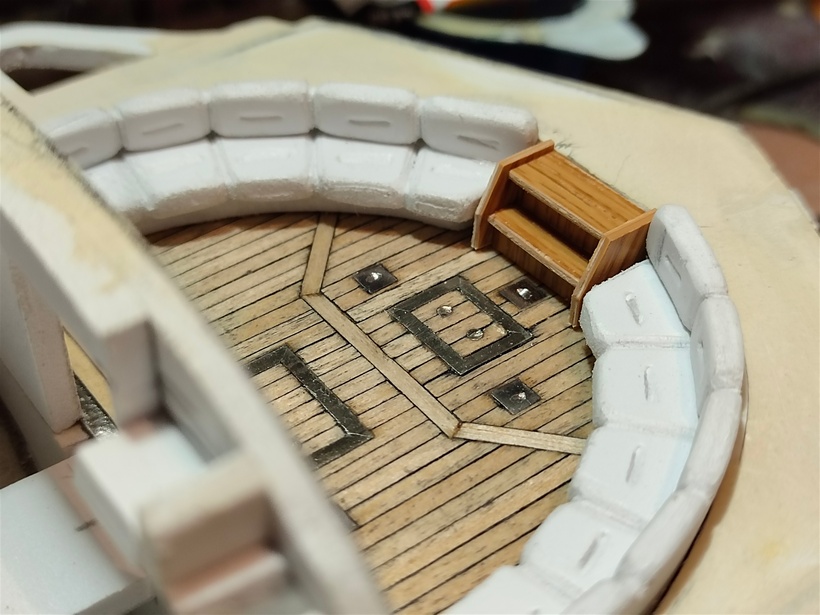

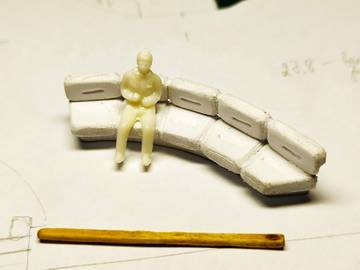

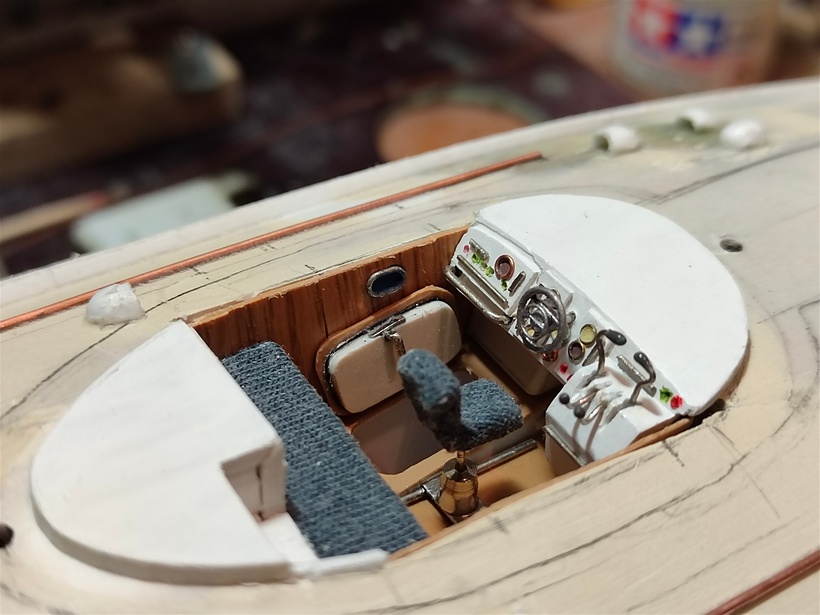

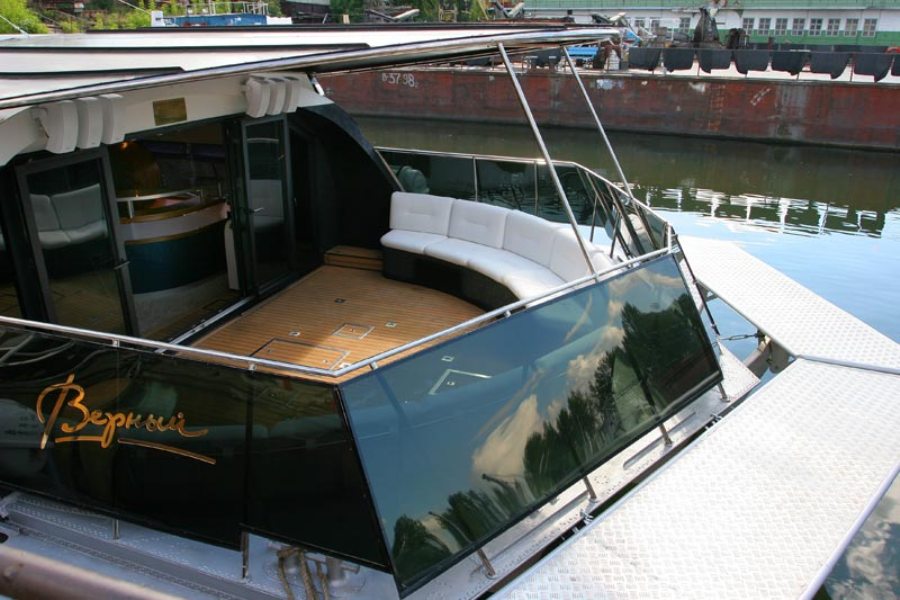

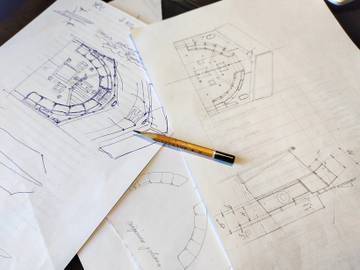

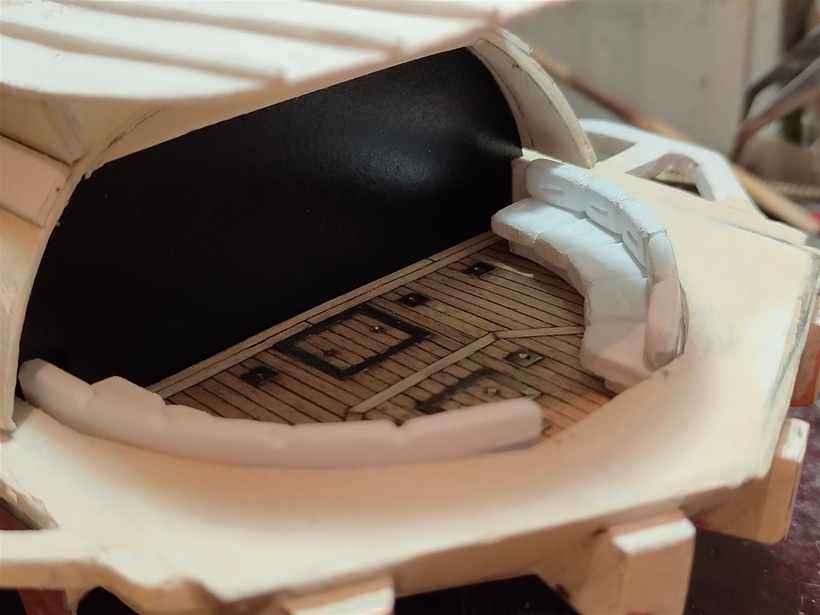

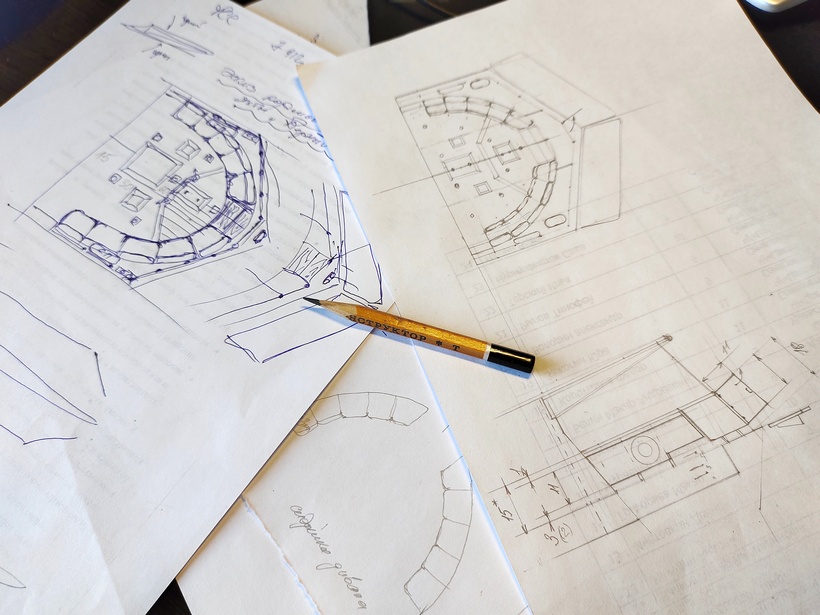

Кокпик пришлось прорисовывать самому, поскольку на серийных "Метеорах" он отсутствует. рисовал по фоткам "Верного", которые смог найти в И-нете.

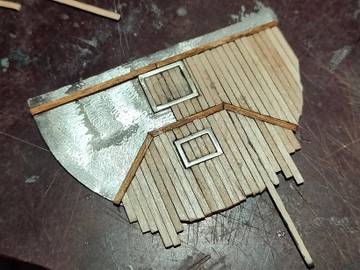

Материал мебельная кромка, линейка, вставки проволока нейзильбер, рекламный пластик.









Это как бы заготовка для окончательной сборки. Устанавливаться  будет при окончательной сборке, а пока в коробочку.

Отредактировано Старпом (04.02.22 07:06:27)

  Приветствую, Валера!
Это не чернила, между досок там ПВА, после высыхания краска черная.
Тут я не учел один момент. Грязнит нейзильбер. Когда дерешь крупной шкуркой, нормально.
А, когда стал выводить царапины, вот тут и попался.

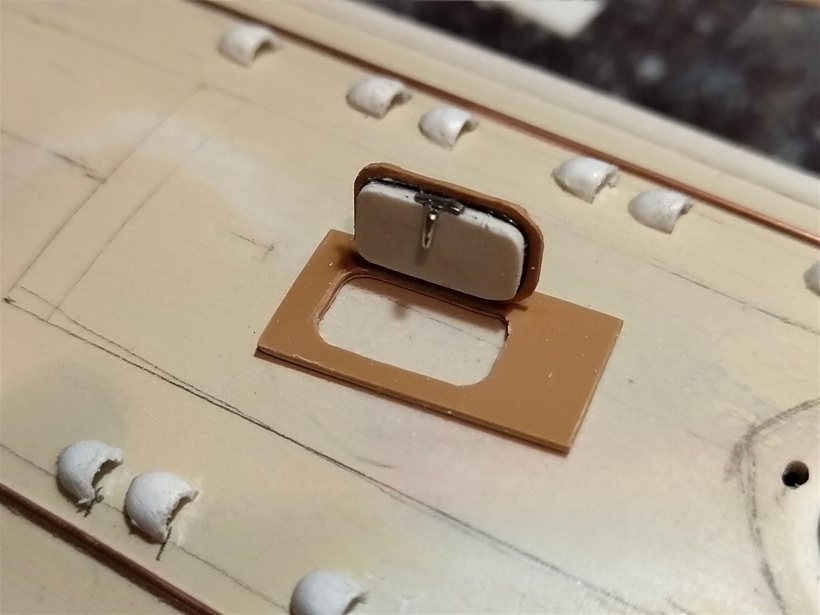

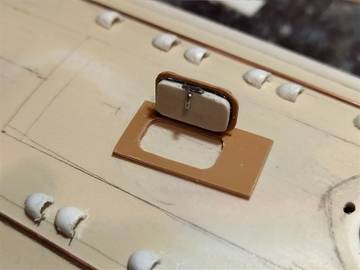

А, из него сделаны металлические оправки люков и замки.
Исправил как мог. Но получилось грязновато. Согласен.
Вот не получается учиться на чужих ошибках.

Отредактировано Старпом (04.02.22 14:50:37)

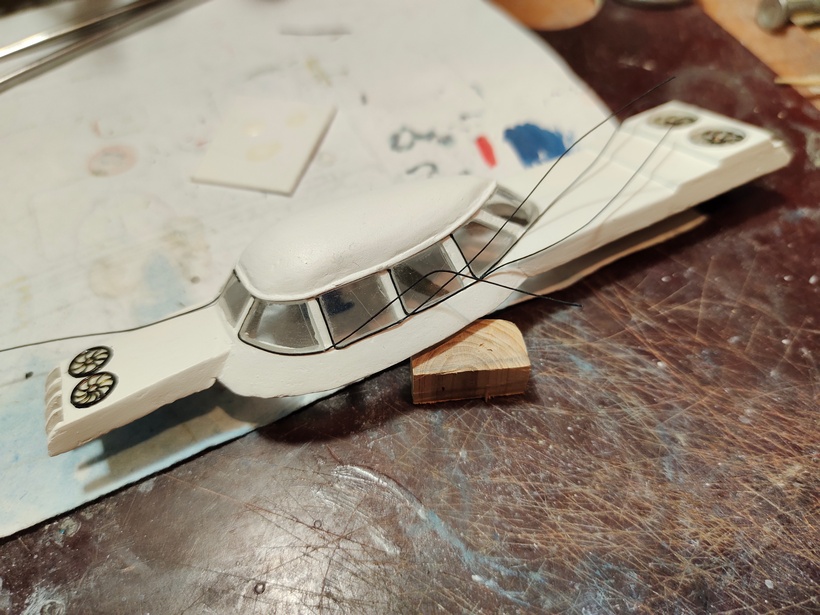

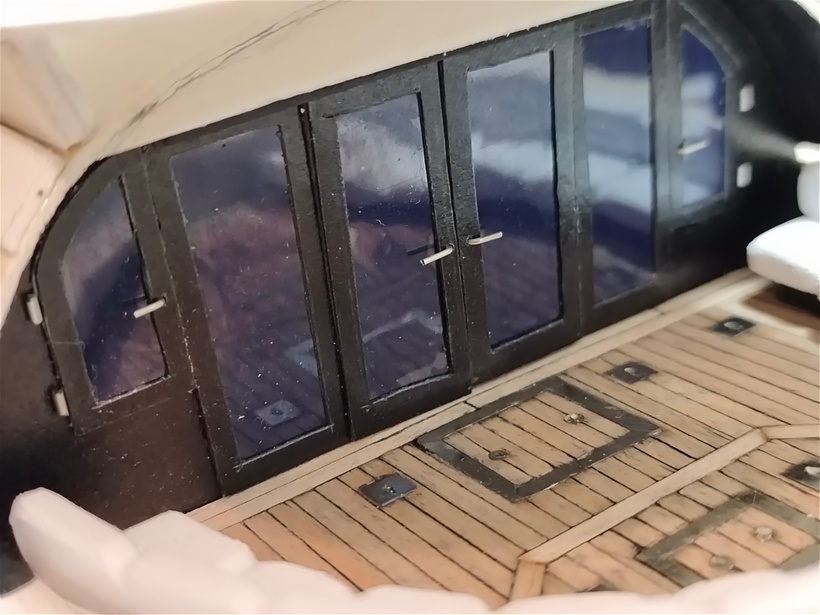

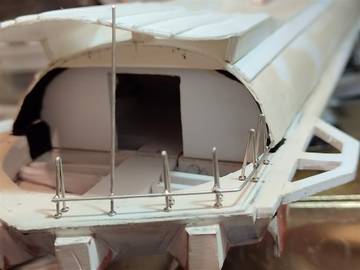

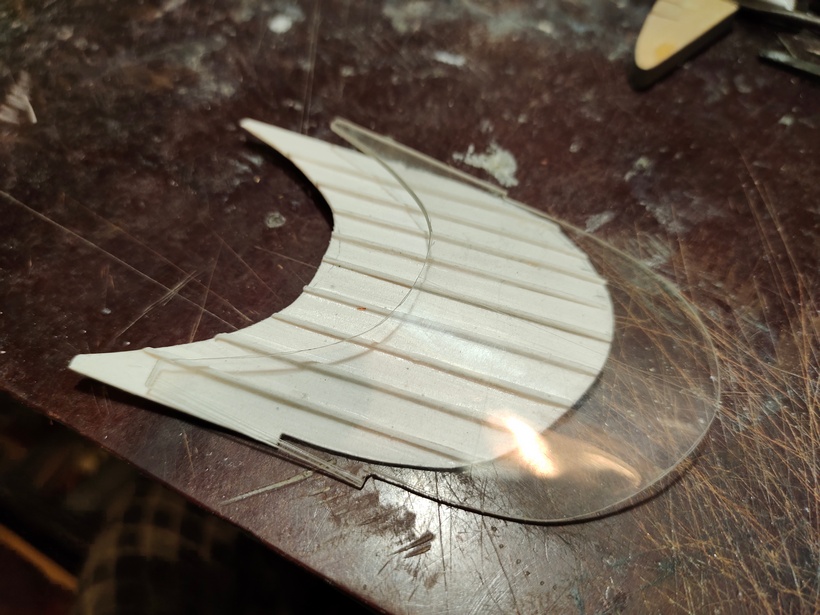

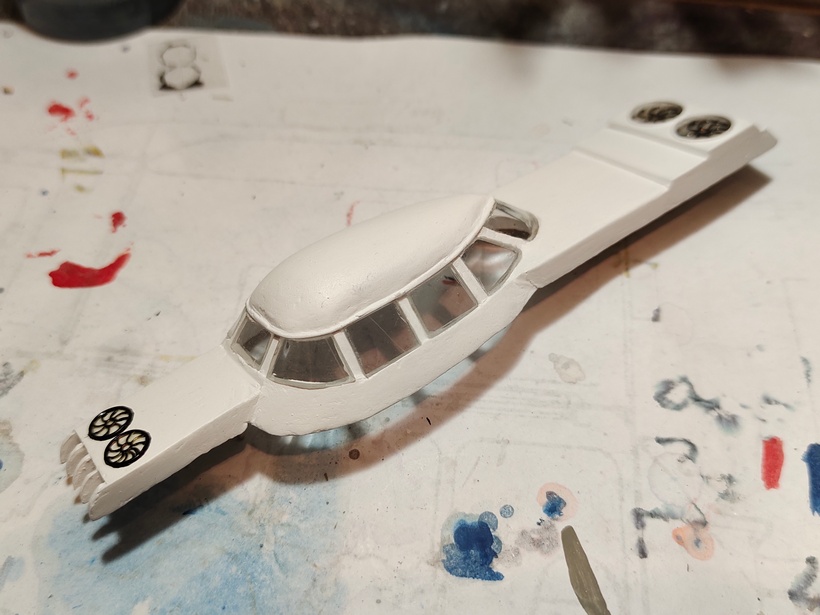

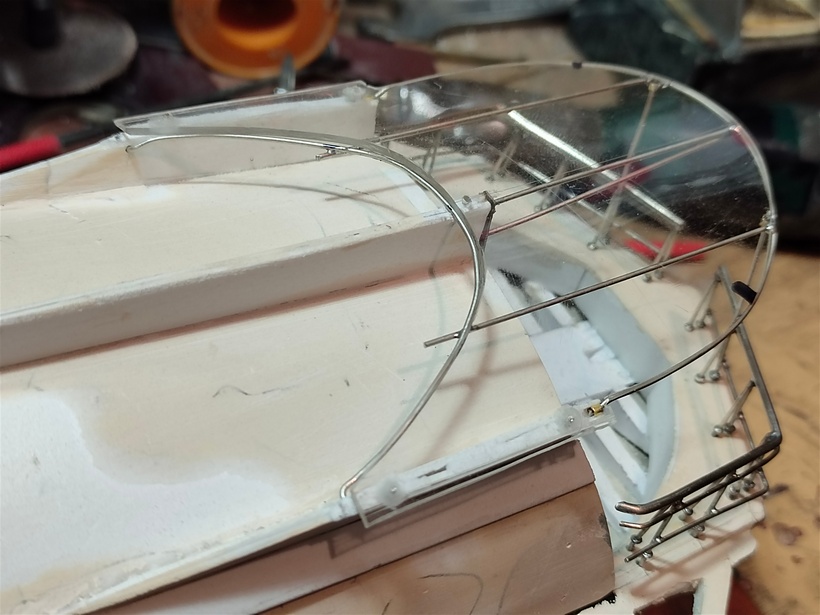

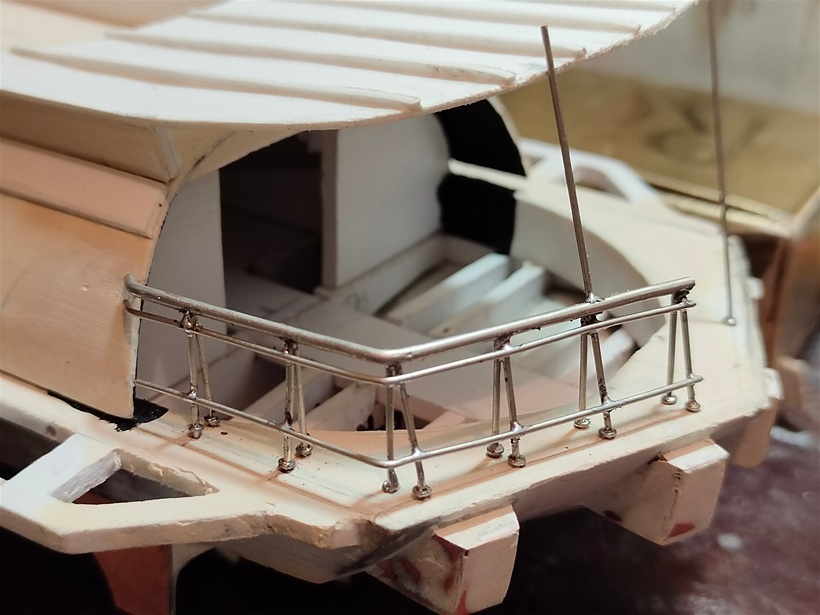

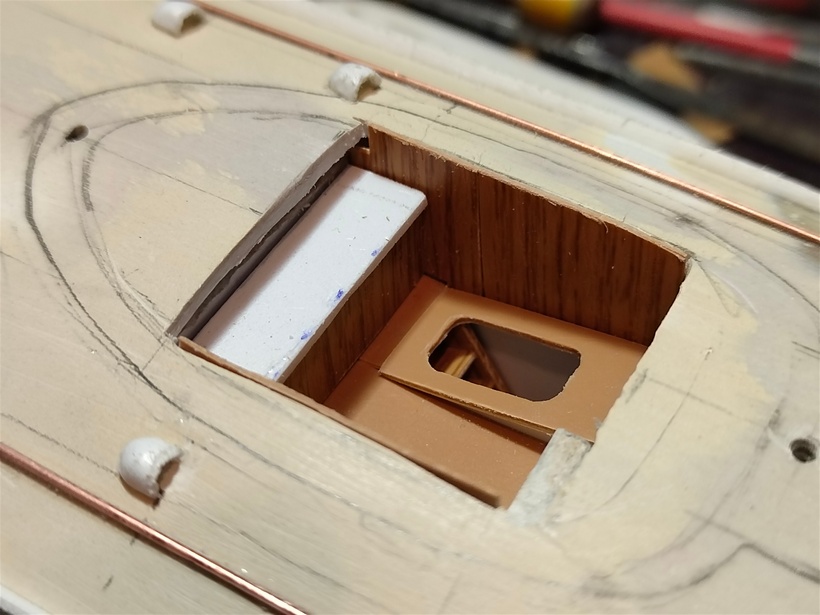

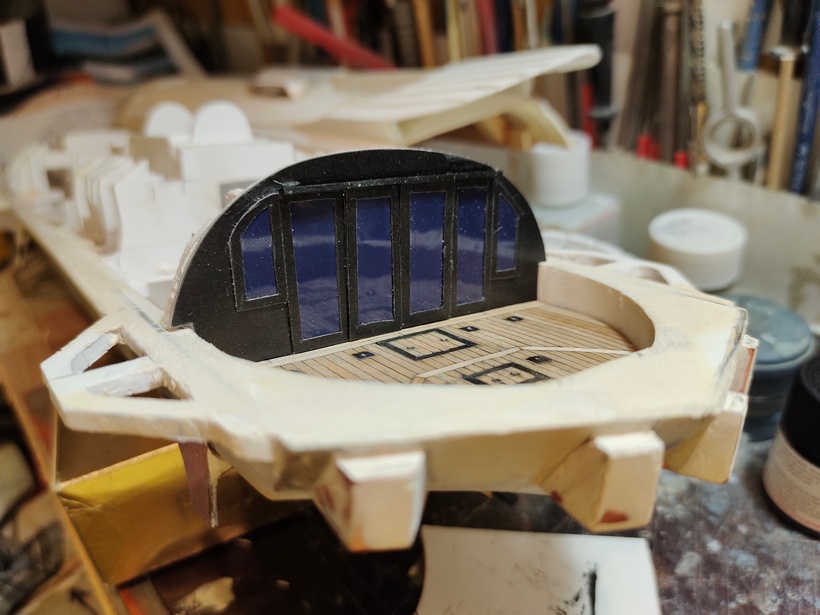

Занимался внутренним убранством рубки СПК и ее остеклением.

Спасибо, Валера за твою оценку.
