Начну тему по постройке этого рыбака. Так как предыдущий кораблик, который я раньше здесь выкладывал, оказался для меня не доступен в какой-то момент ввиду разных жизненных обстоятельств, а что-то крупное (что давно хочу начать) возможности делать не было, взялся за этого рыбака. Очень уж понравился, атмосферный такой, с трубой )) как-никак на угле ходил...
Супертраулер тип B-10
Страница: 1
Сообщений 1 страница 38 из 38
Поделиться107.04.20 21:15:14
- Участник
- Откуда: Каменоломни, Ростовская обл.
- Зарегистрирован: 15.11.15
- Сообщений: 314
- Последний визит:
Сегодня 00:55:10
Поделиться207.04.20 21:16:01
- Участник
- Откуда: Каменоломни, Ростовская обл.
- Зарегистрирован: 15.11.15
- Сообщений: 314
- Последний визит:
Сегодня 00:55:10

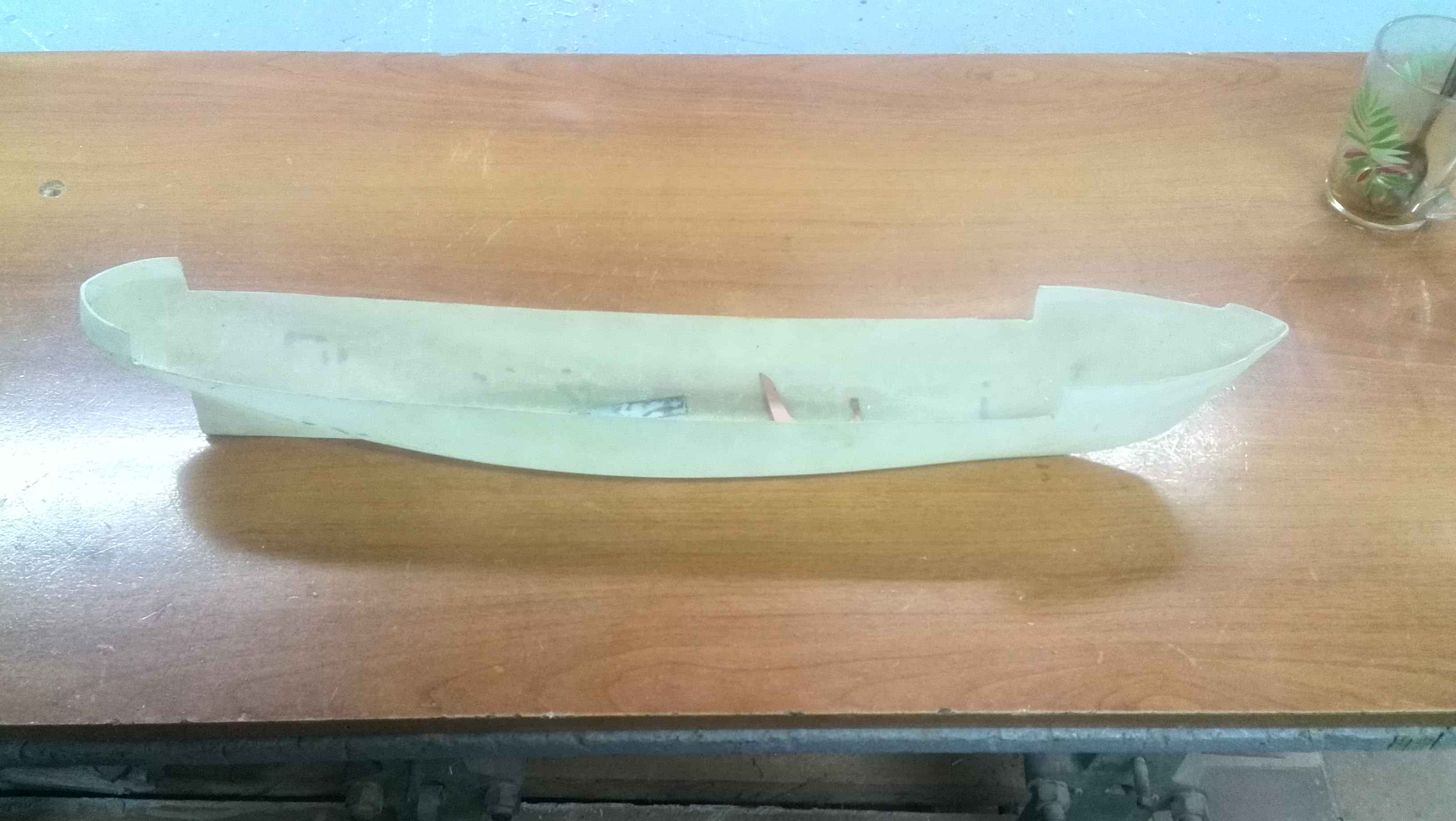

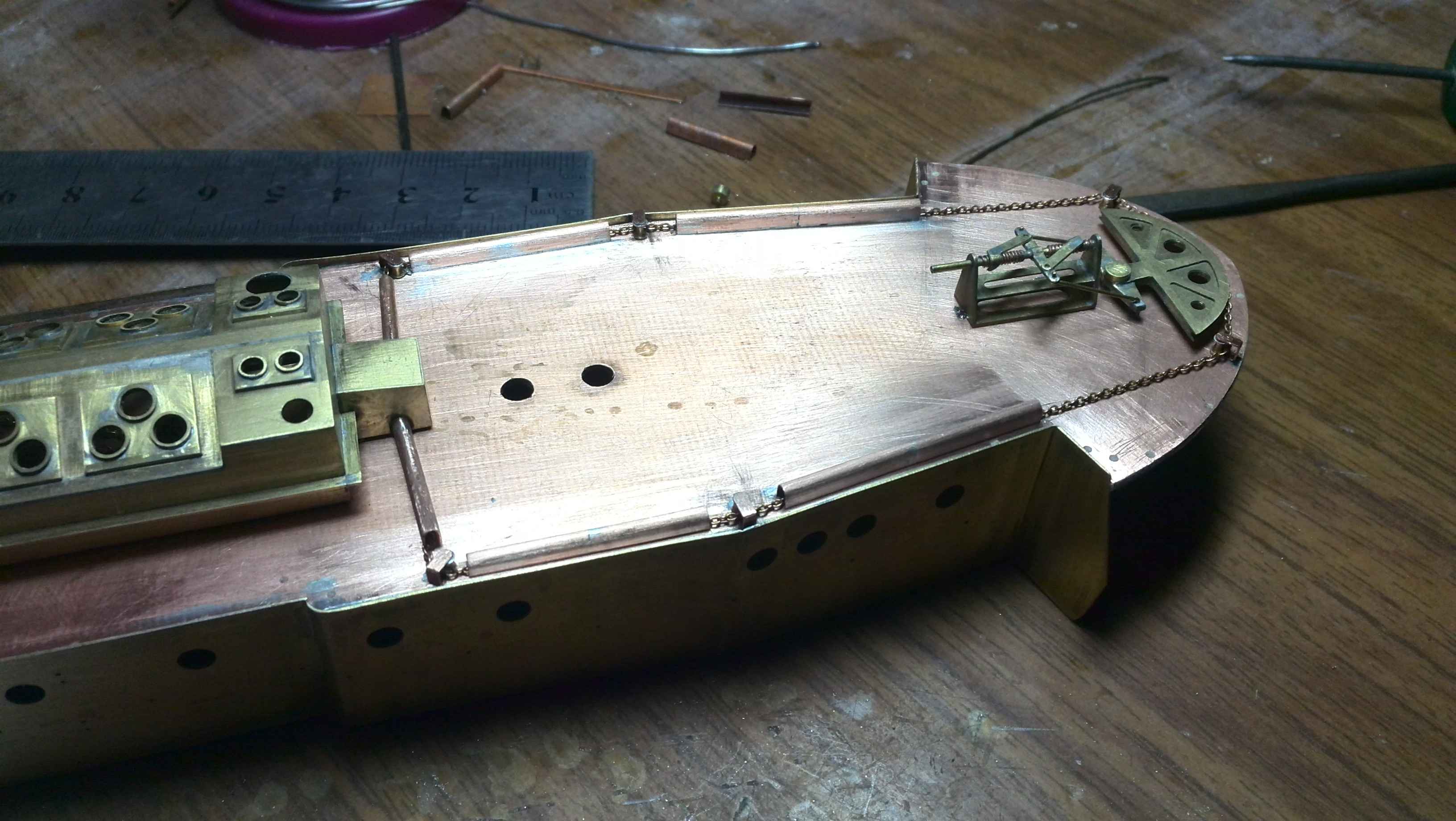

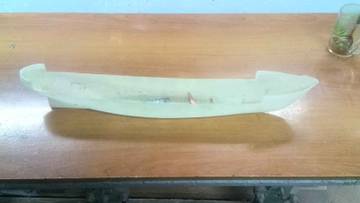

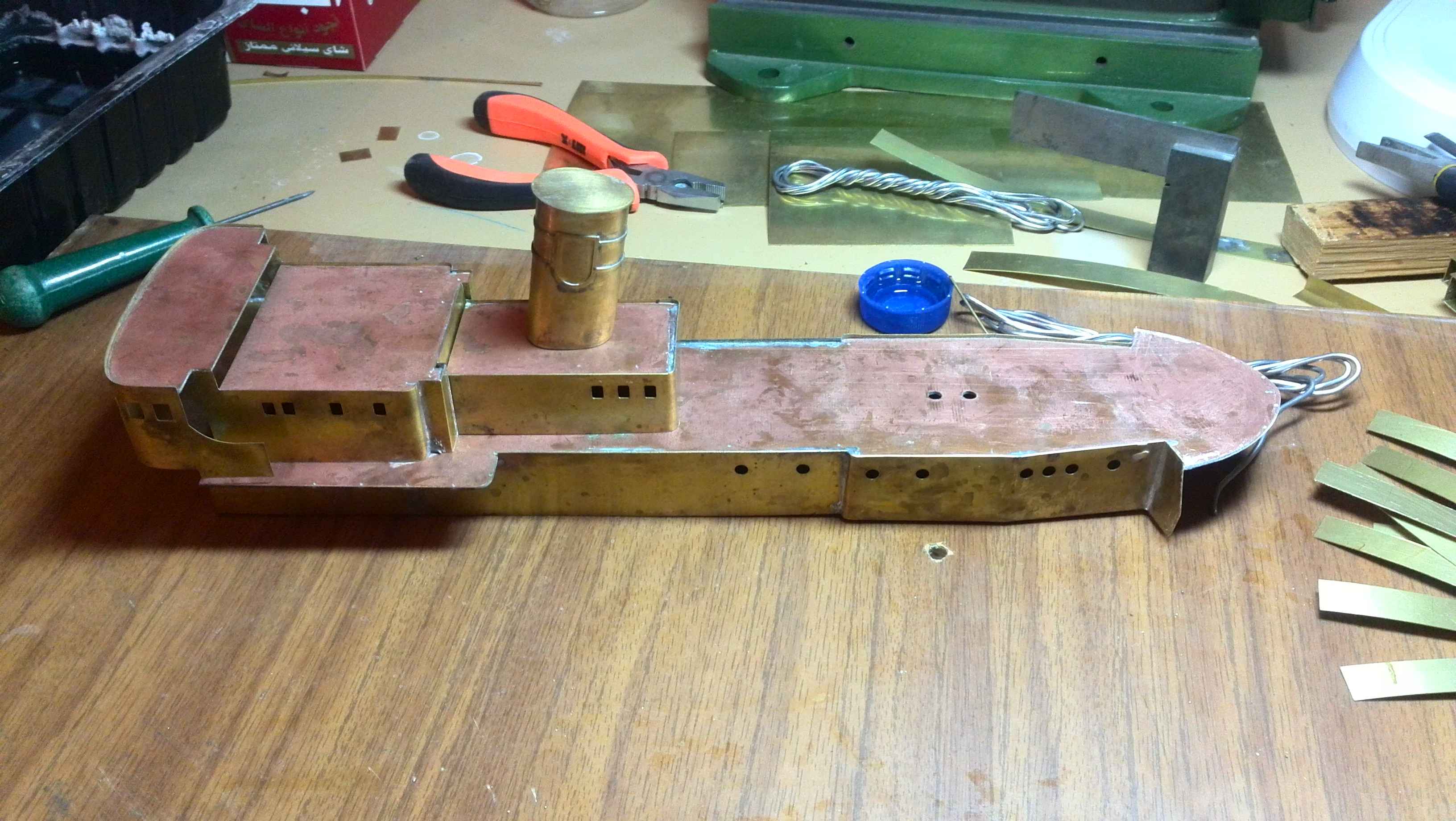

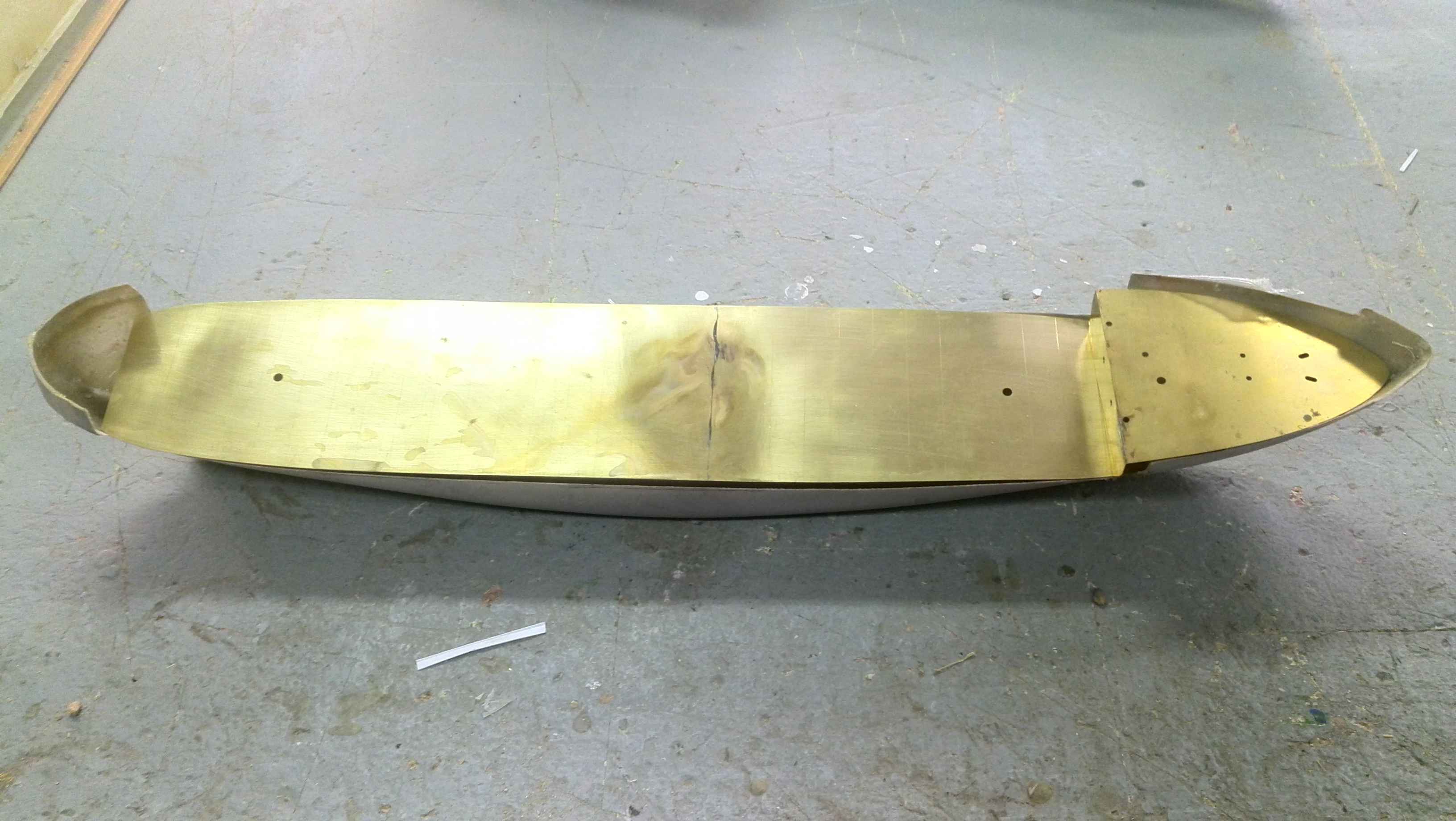

Начало стандартное - корпус, палубы...
Поделиться307.04.20 21:16:42
- Участник
- Откуда: Каменоломни, Ростовская обл.
- Зарегистрирован: 15.11.15
- Сообщений: 314
- Последний визит:
Сегодня 00:55:10

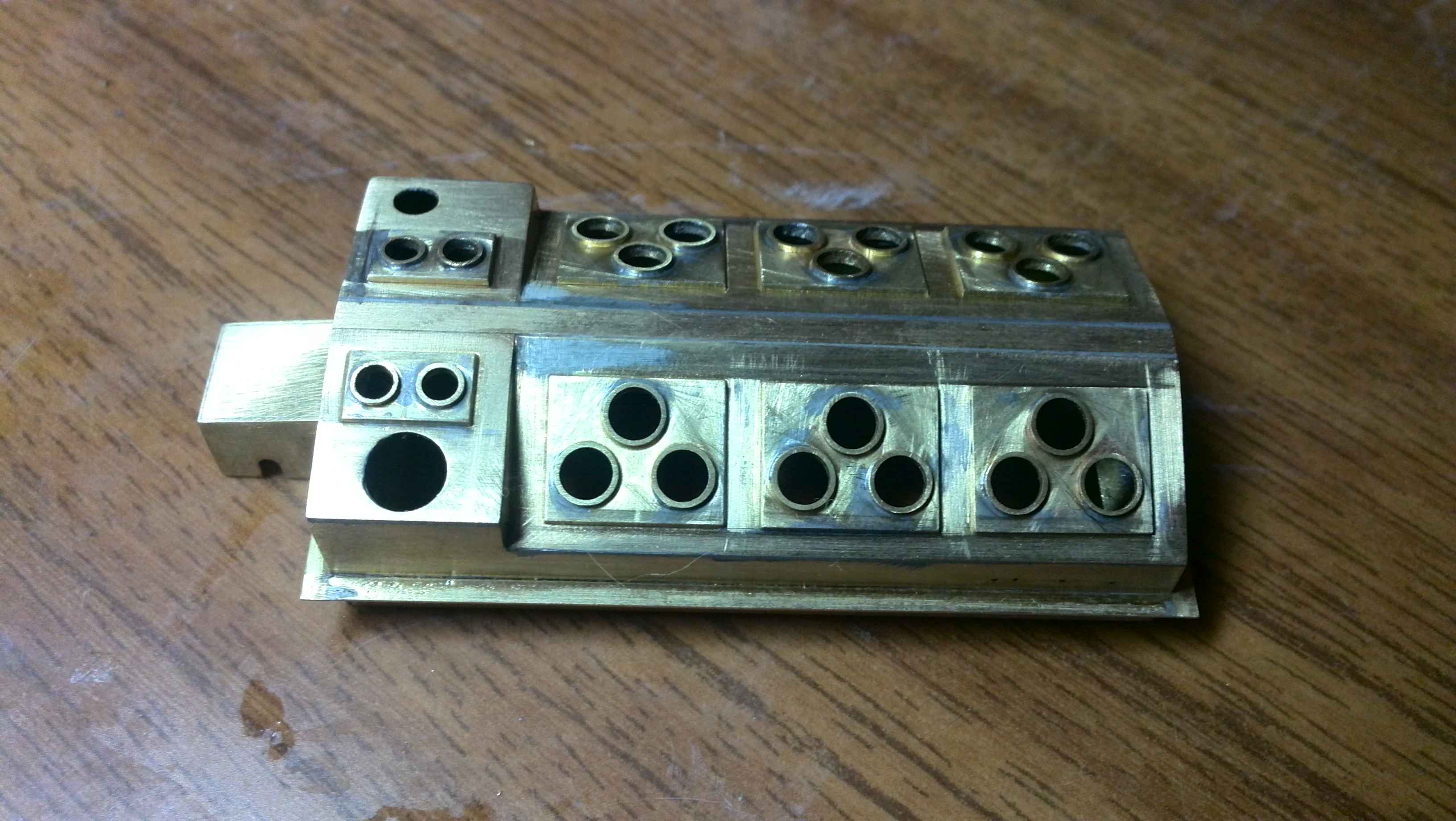

Параллельно начал паять надстройку
Поделиться407.04.20 21:20:18
- Участник
- Откуда: Каменоломни, Ростовская обл.
- Зарегистрирован: 15.11.15
- Сообщений: 314
- Последний визит:
Сегодня 00:55:10
По корпусу особо работ пока не вел, немного вывел, отшпаклевал, отгрунтовал. Пока особо показывать нечего. Пошел по деталировке.
Труба.
Поделиться507.04.20 21:22:17
- Участник
- Откуда: Каменоломни, Ростовская обл.
- Зарегистрирован: 15.11.15
- Сообщений: 314
- Последний визит:
Сегодня 00:55:10

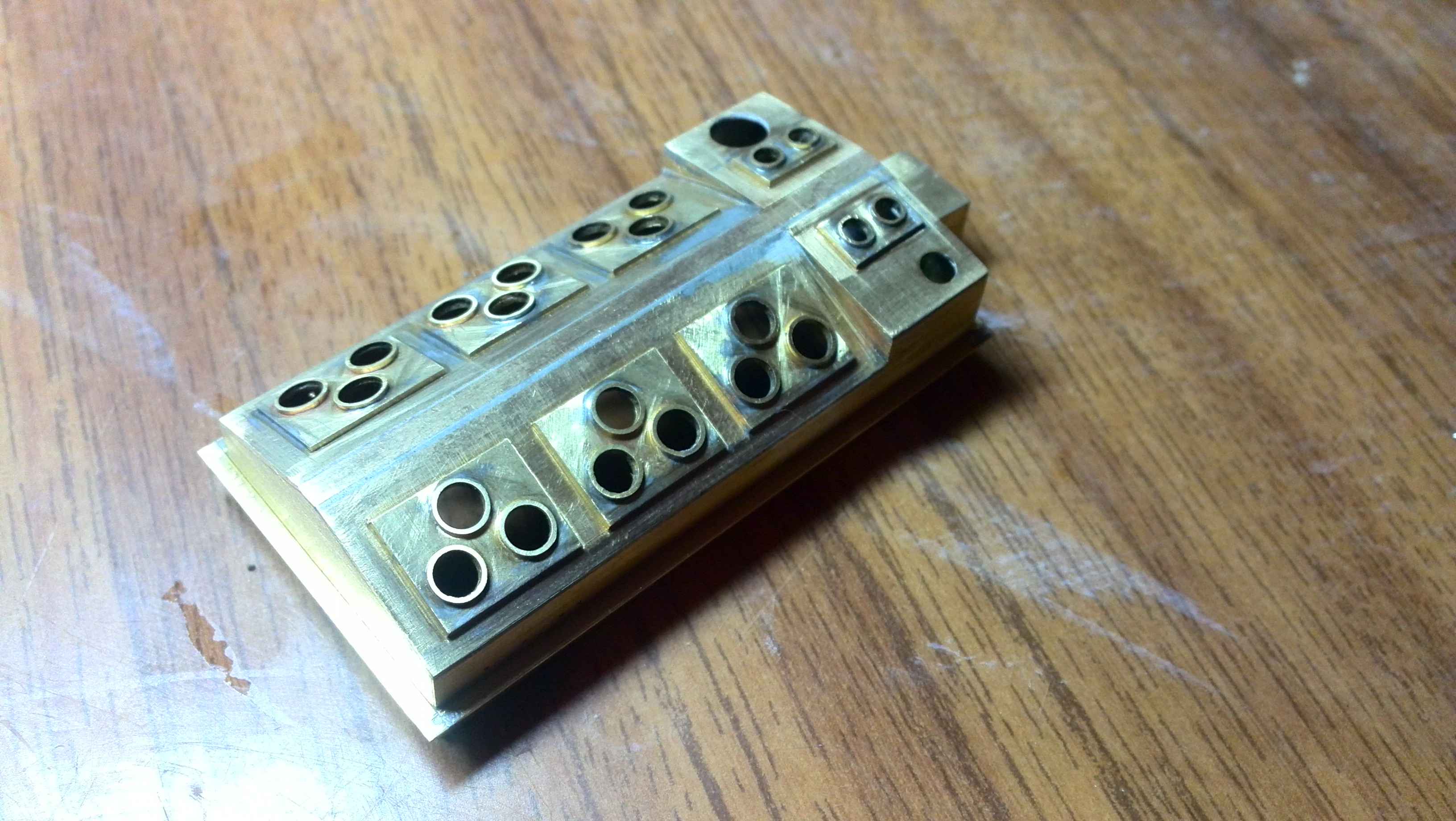

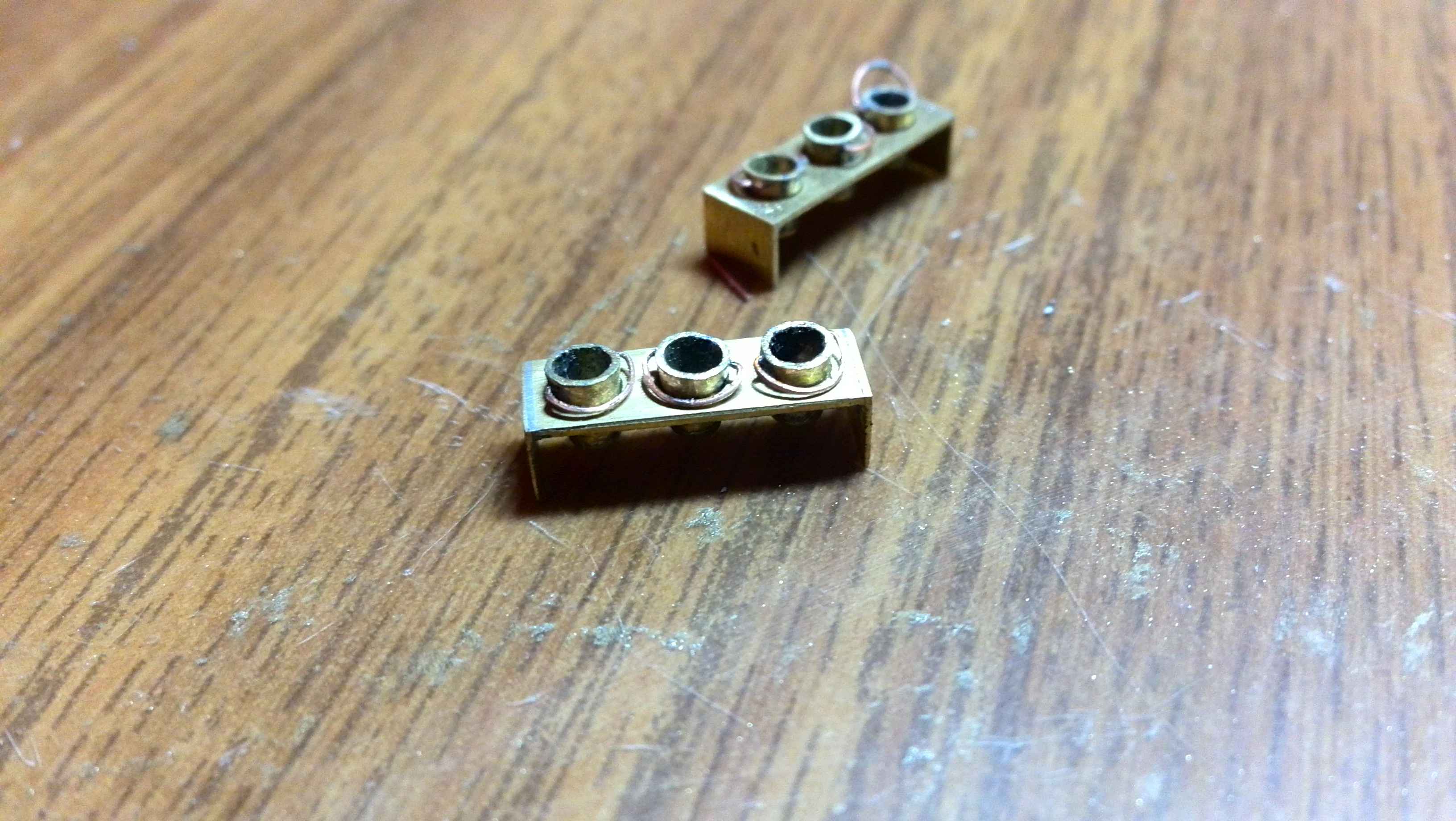

Световые люки..
Поделиться607.04.20 21:23:11
- Участник
- Откуда: Каменоломни, Ростовская обл.
- Зарегистрирован: 15.11.15
- Сообщений: 314
- Последний визит:
Сегодня 00:55:10

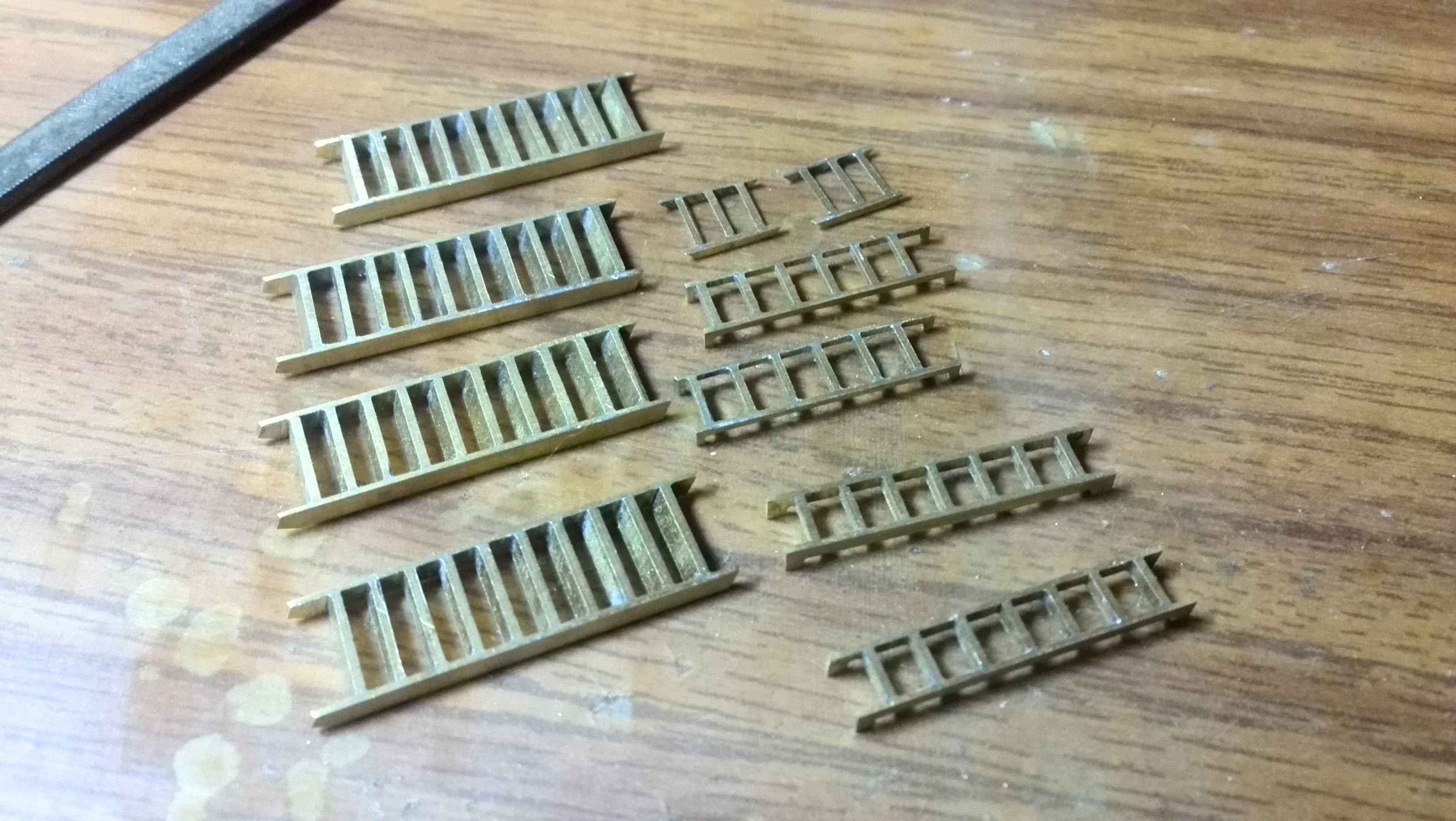

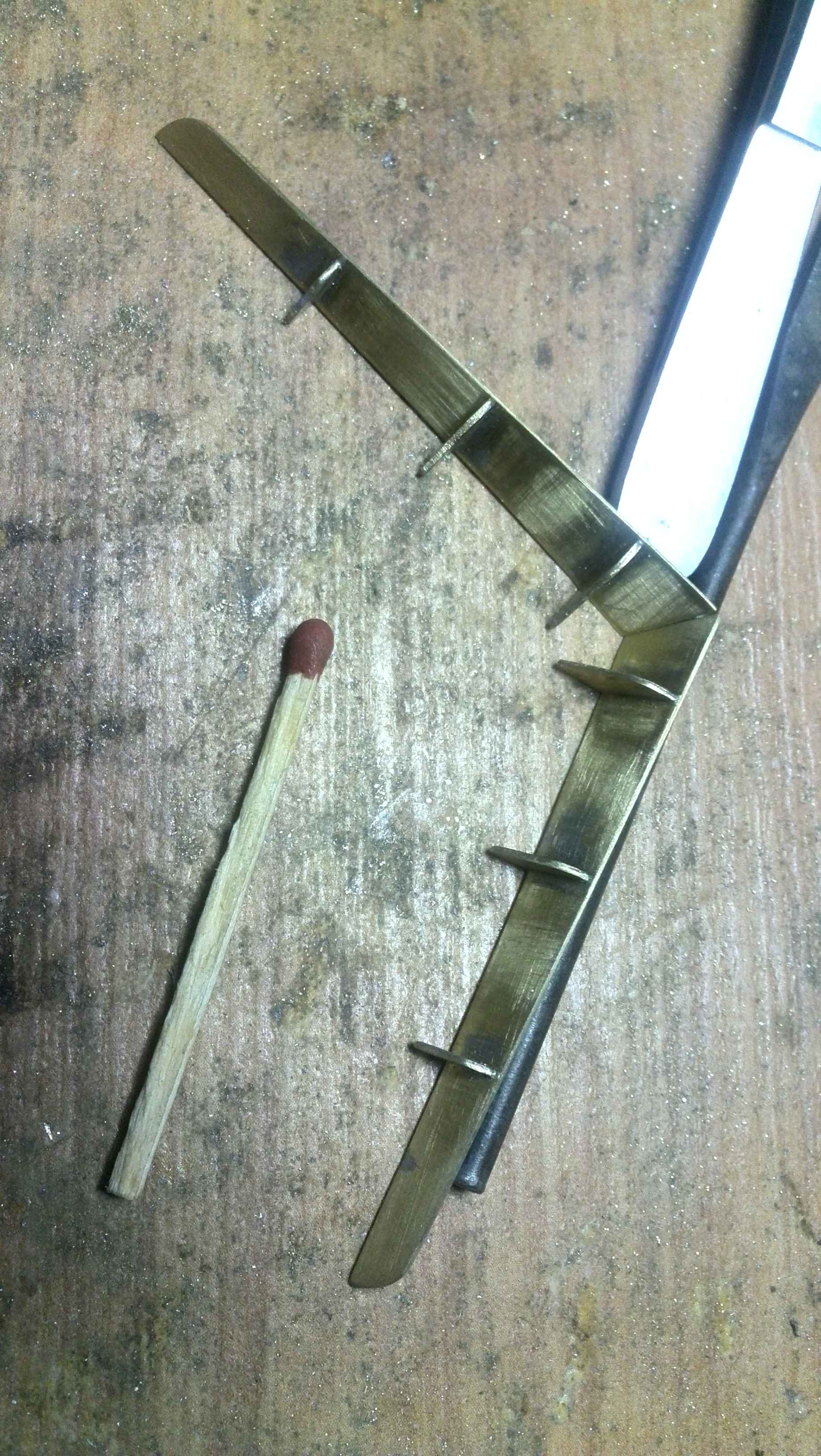

Трапы на надстройку
Поделиться707.04.20 21:26:31
- Участник
- Откуда: Каменоломни, Ростовская обл.
- Зарегистрирован: 15.11.15
- Сообщений: 314
- Последний визит:
Сегодня 00:55:10

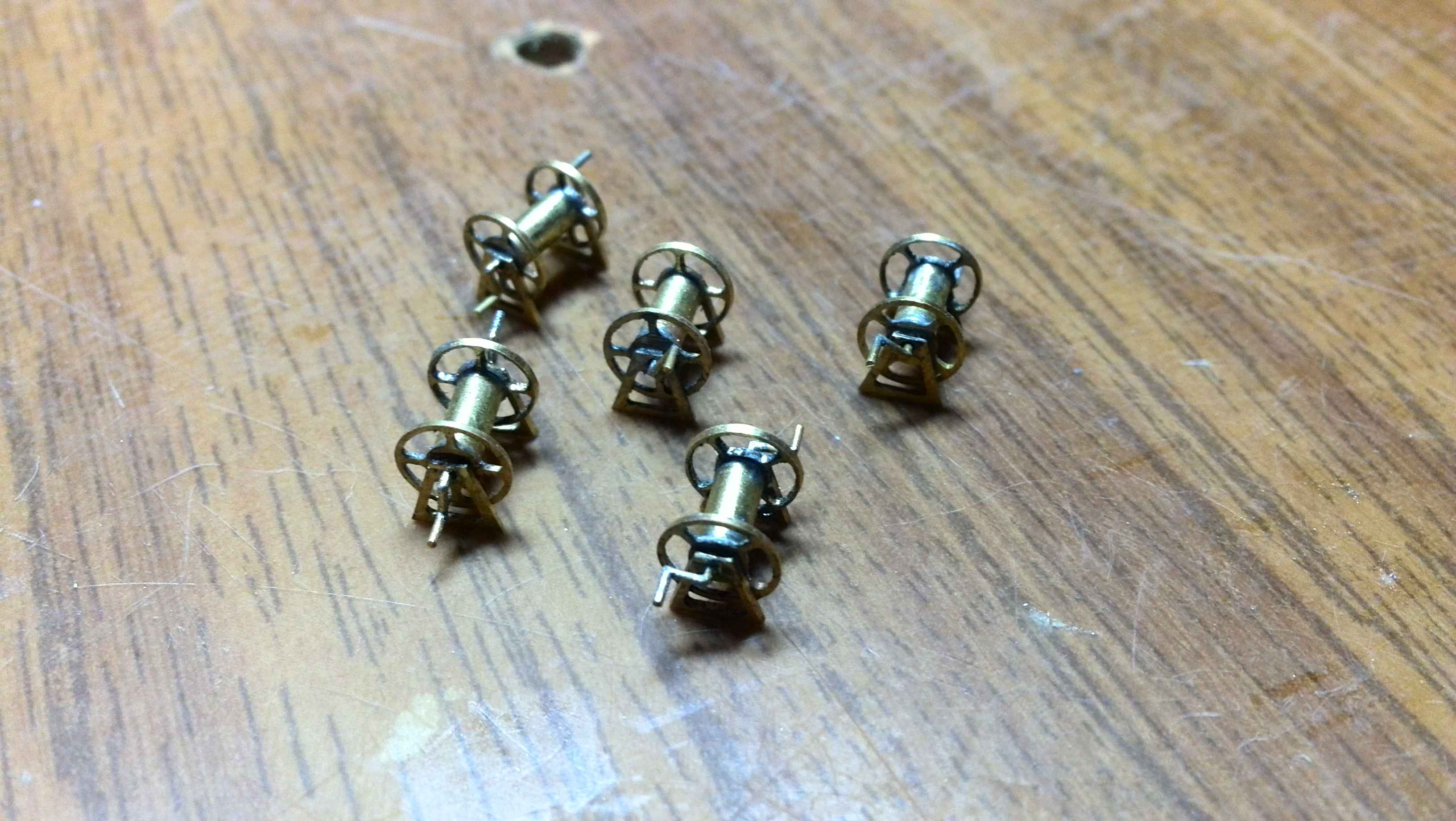

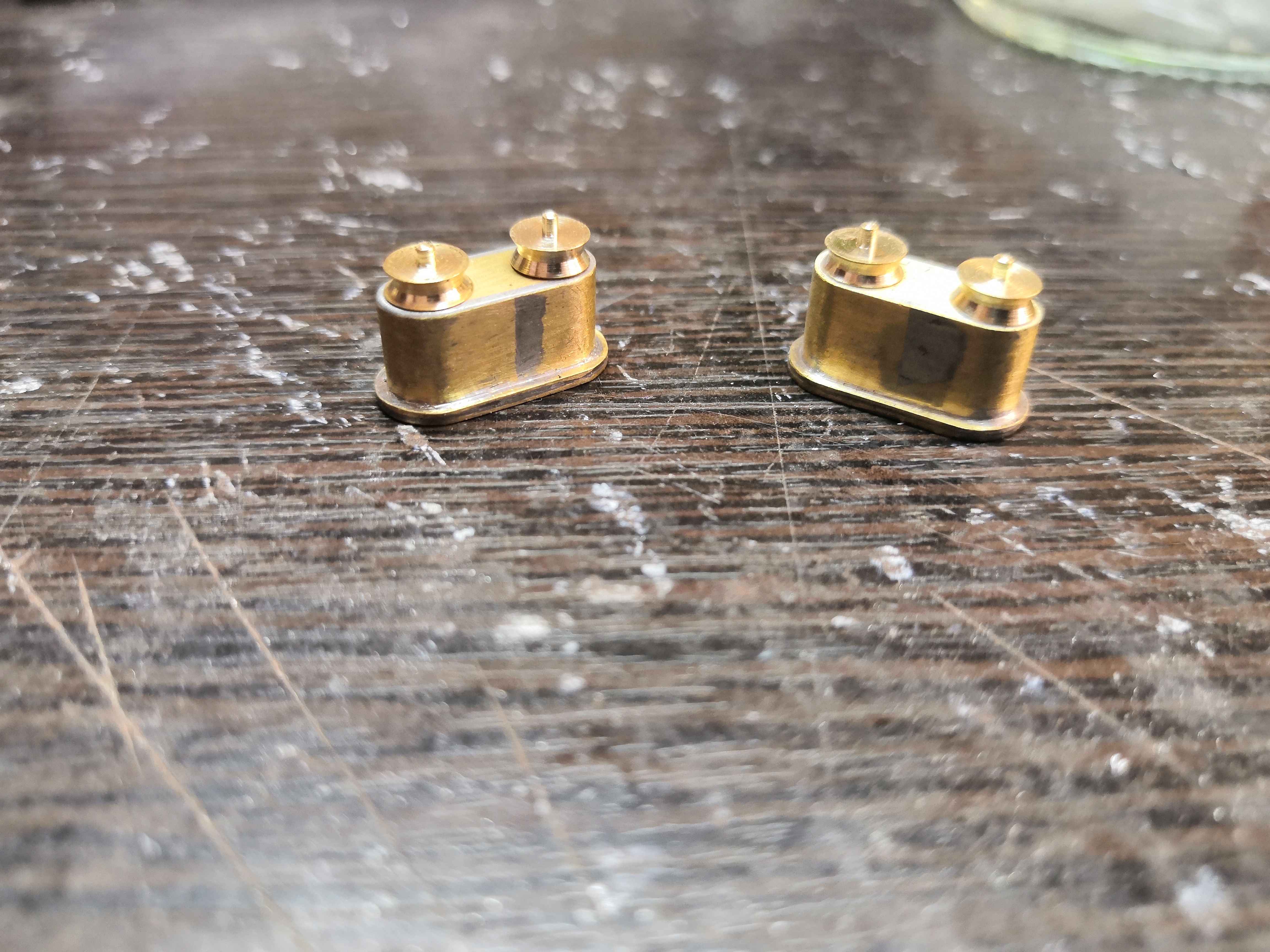

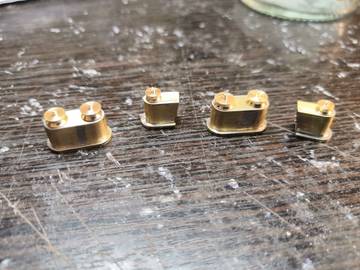

Вьюшки
Поделиться807.04.20 21:28:41
- Участник
- Откуда: Каменоломни, Ростовская обл.
- Зарегистрирован: 15.11.15
- Сообщений: 314
- Последний визит:
Сегодня 00:55:10
Немного мелочи - ведерки, пробник двери, волнорез.
Поделиться907.04.20 21:30:23
- Участник
- Откуда: Каменоломни, Ростовская обл.
- Зарегистрирован: 15.11.15
- Сообщений: 314
- Последний визит:
Сегодня 00:55:10

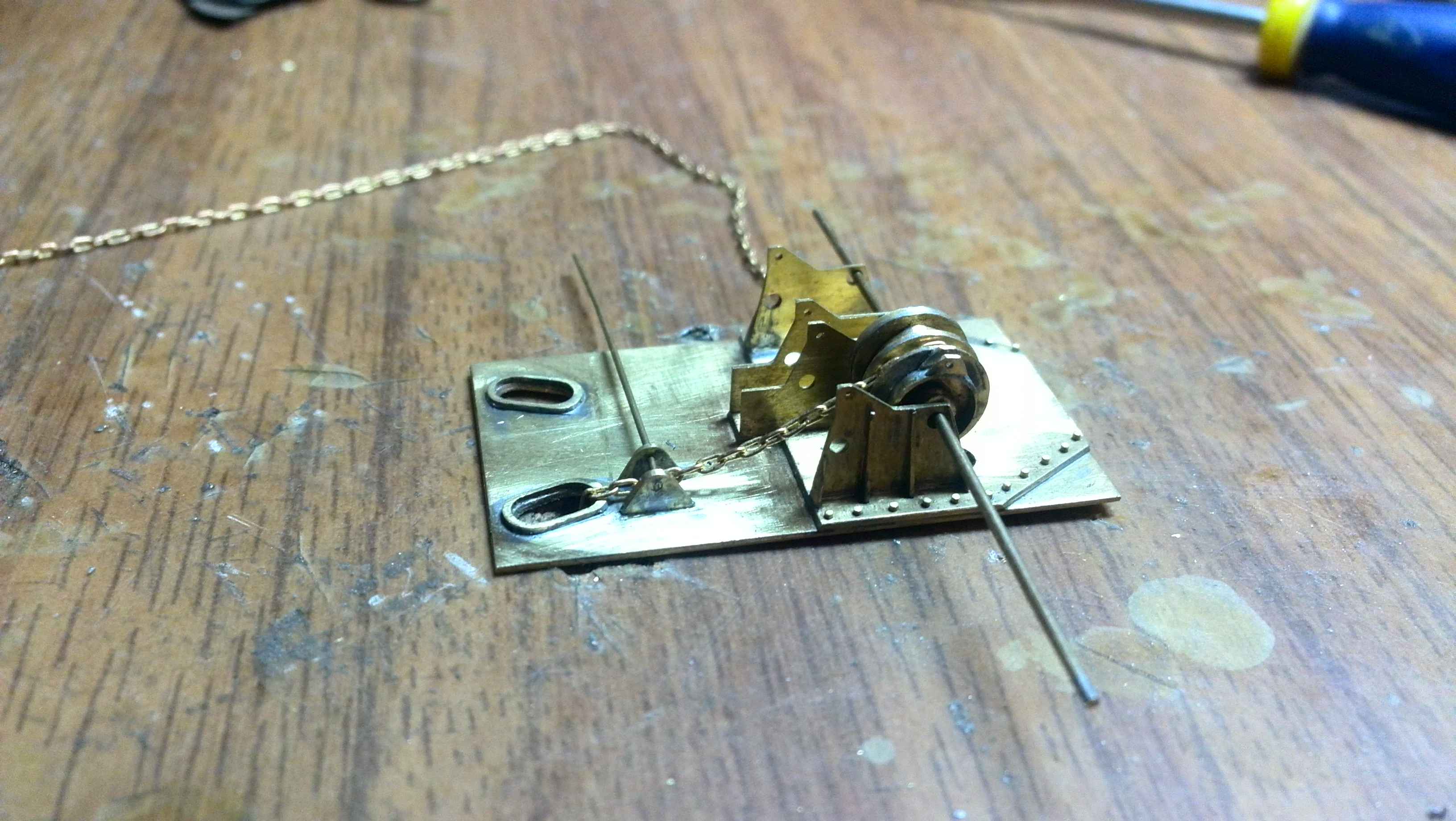

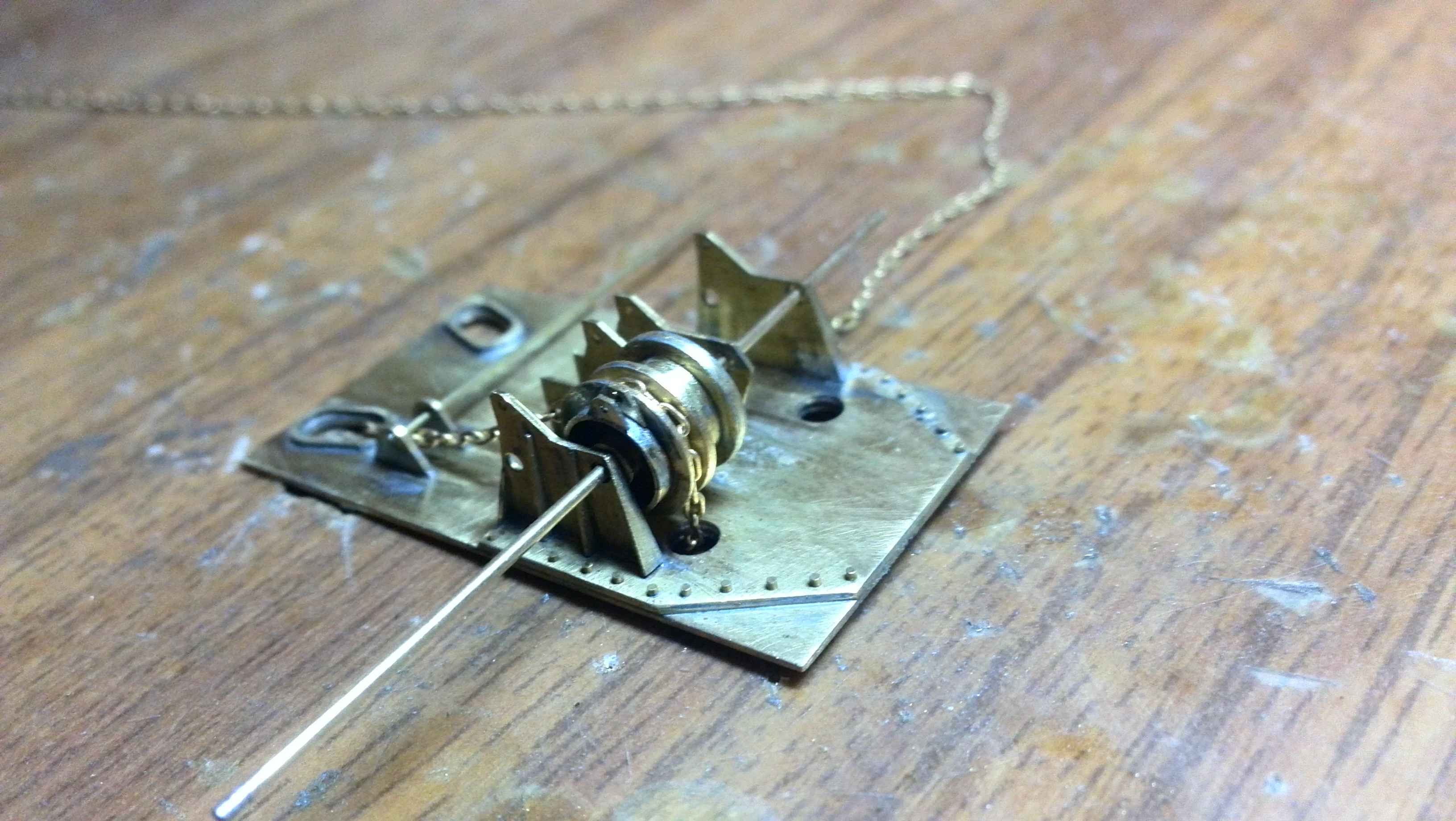

Начинал собирать брашпиль, но что-то с ним у меня туго пошло. Отложил до лучших времен..
Поделиться1007.04.20 21:31:52
- Участник
- Откуда: Каменоломни, Ростовская обл.
- Зарегистрирован: 15.11.15
- Сообщений: 314
- Последний визит:
Сегодня 00:55:10

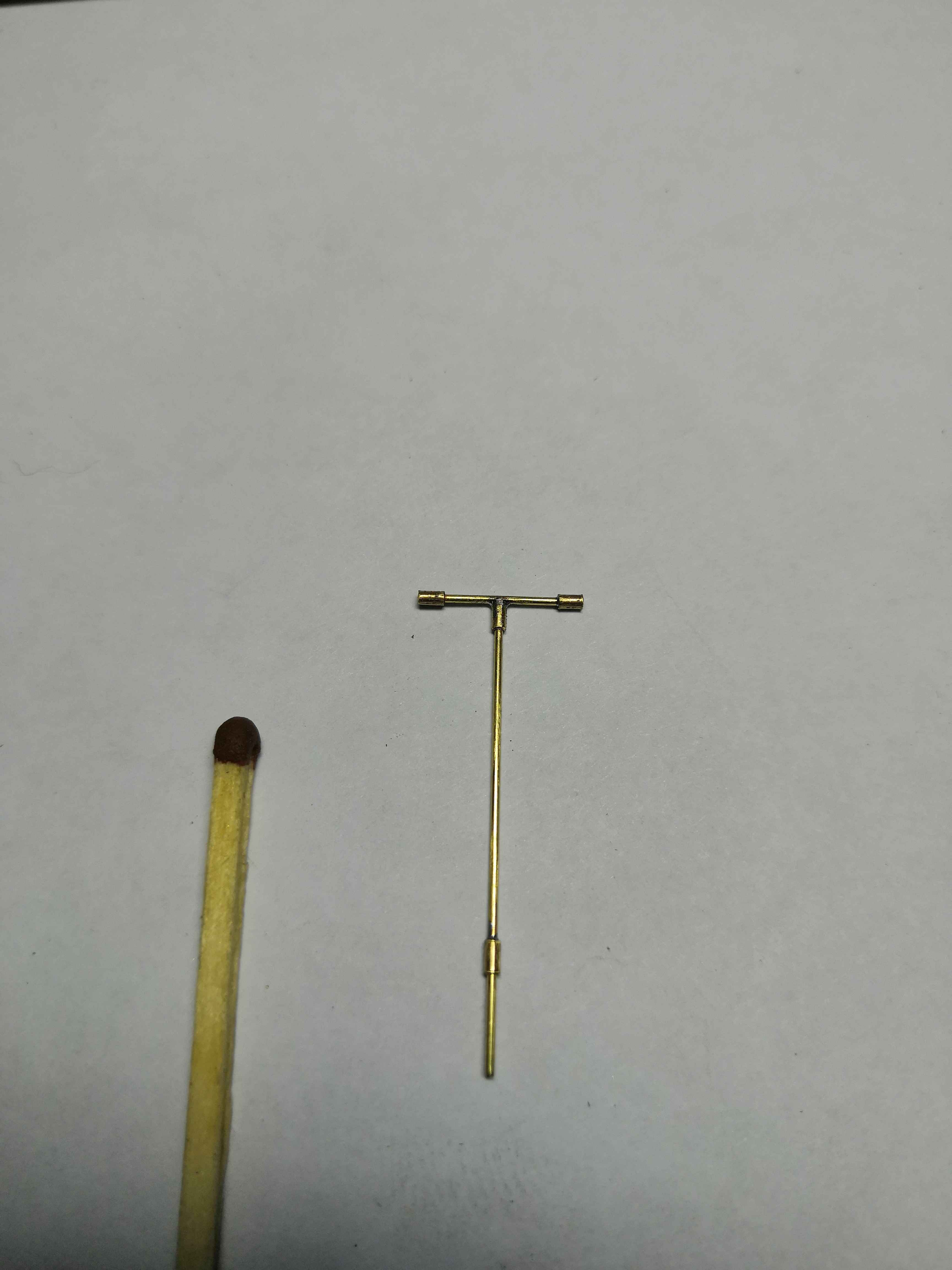

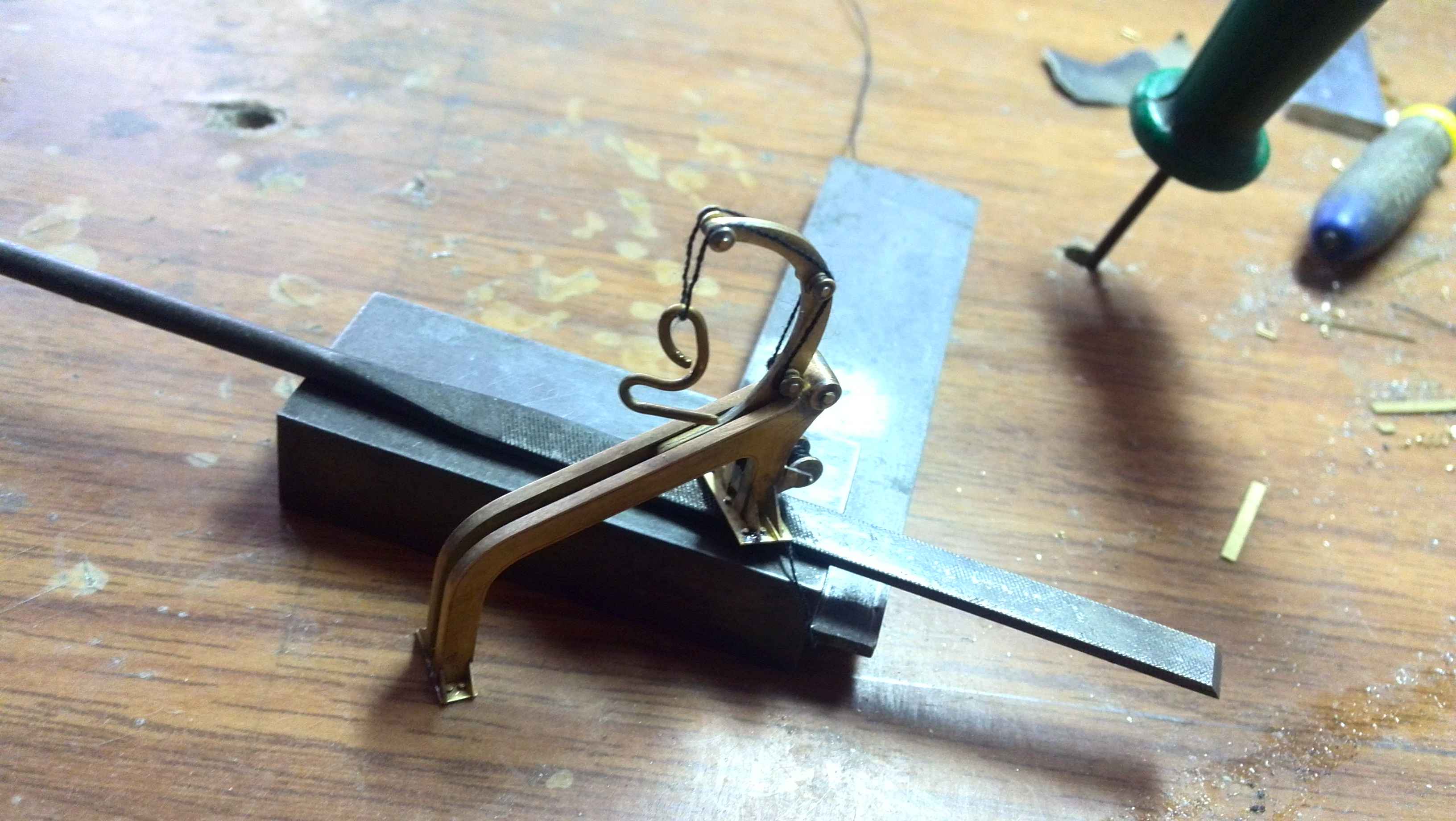

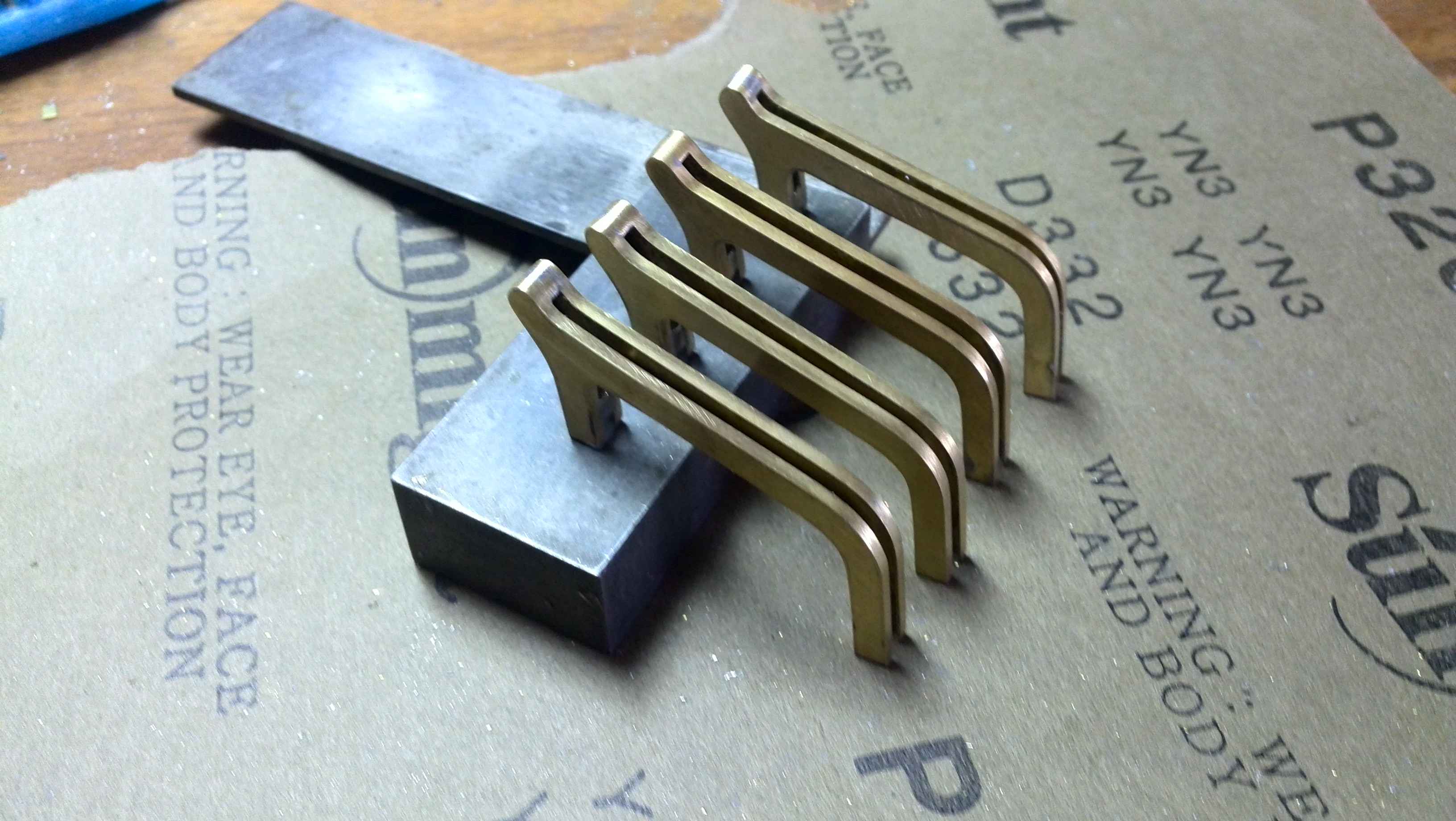

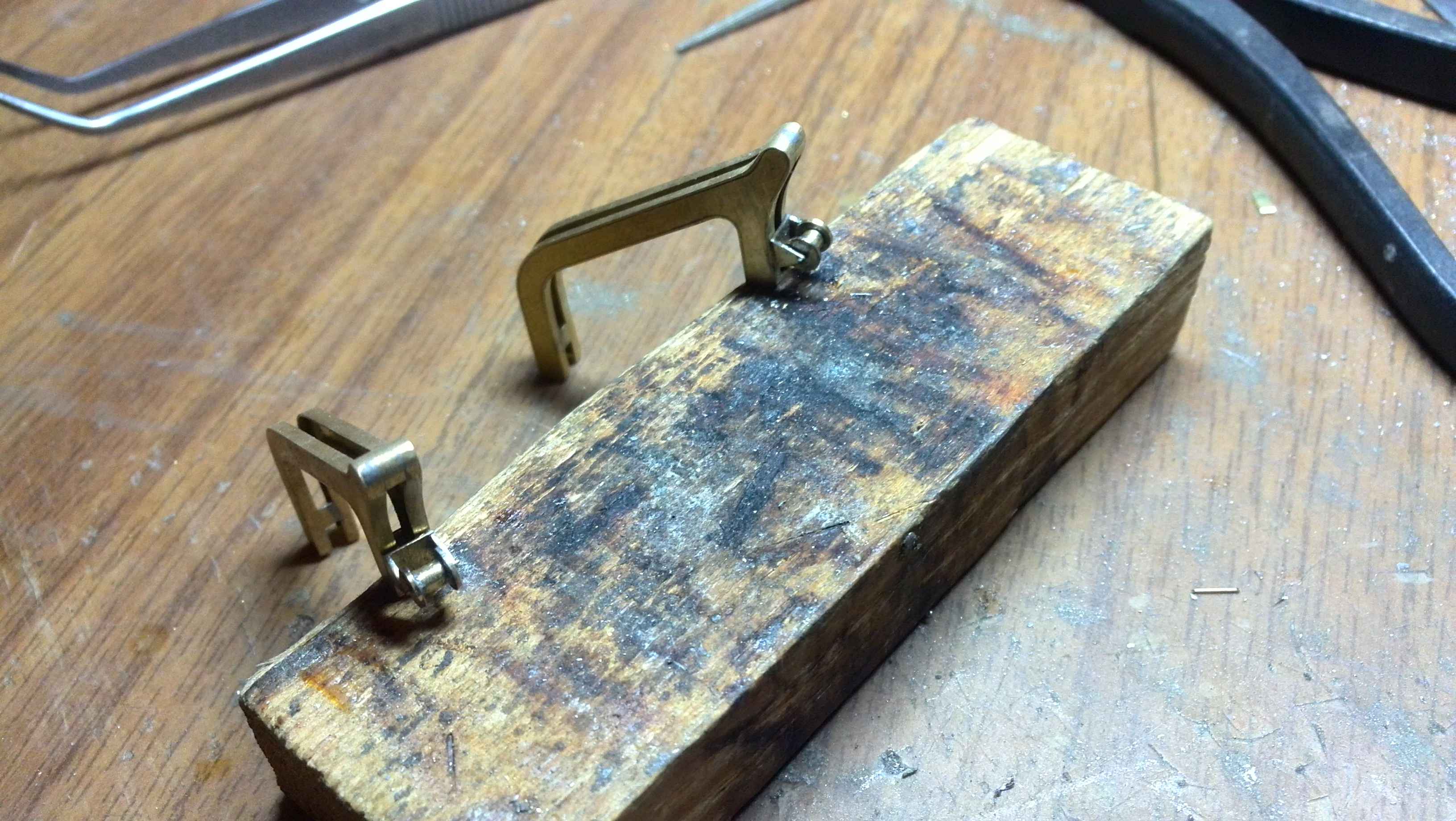

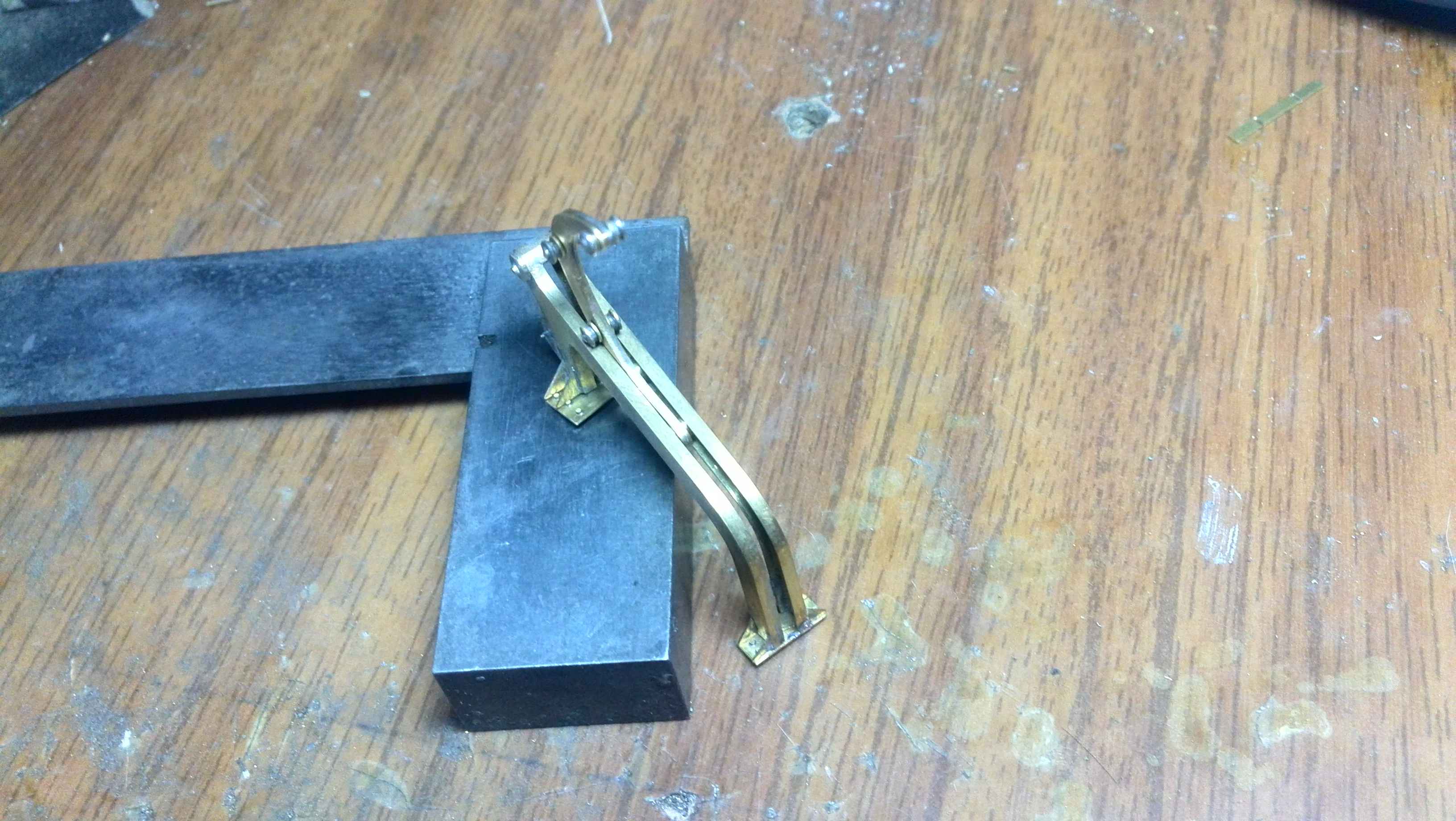

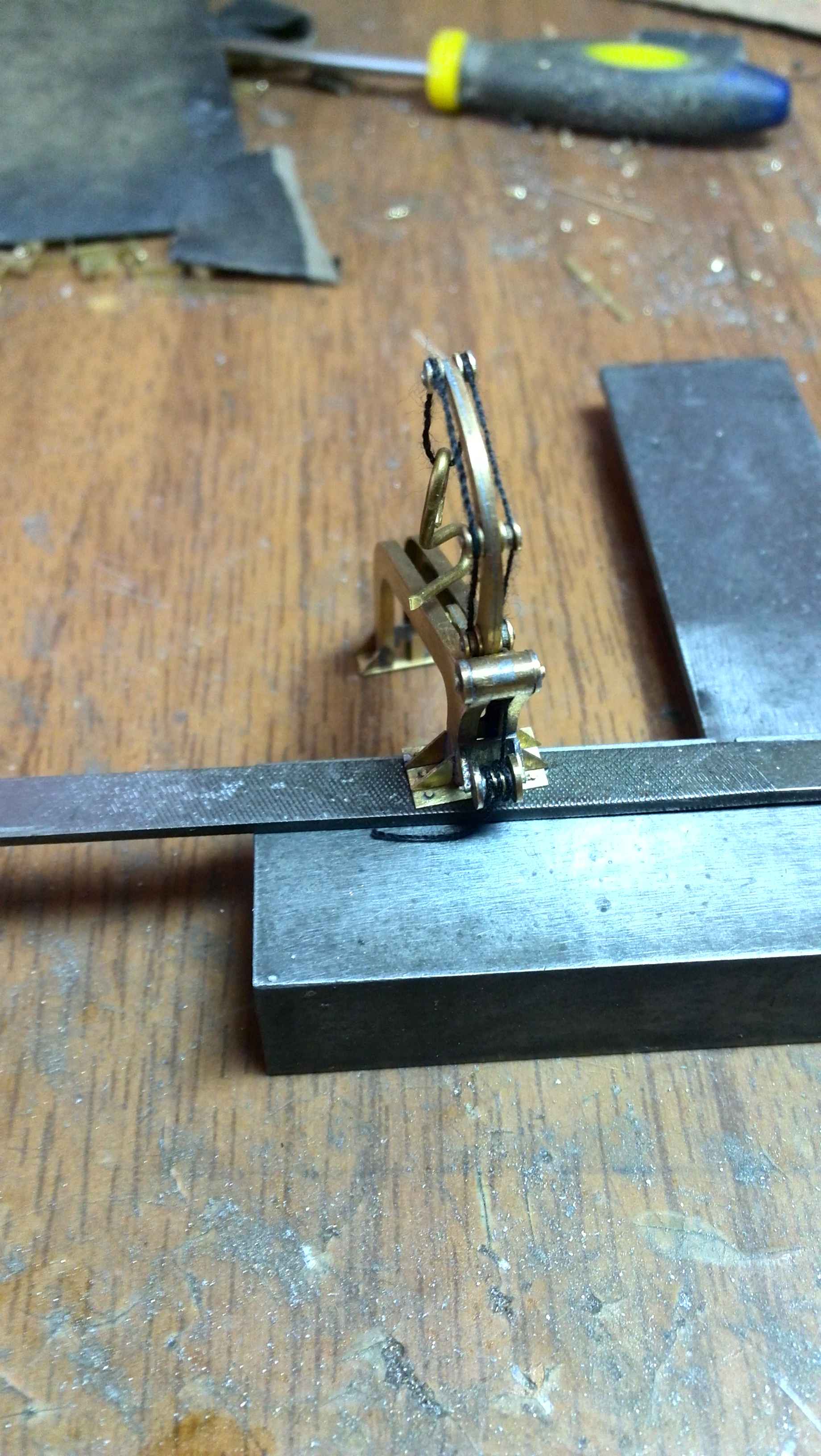

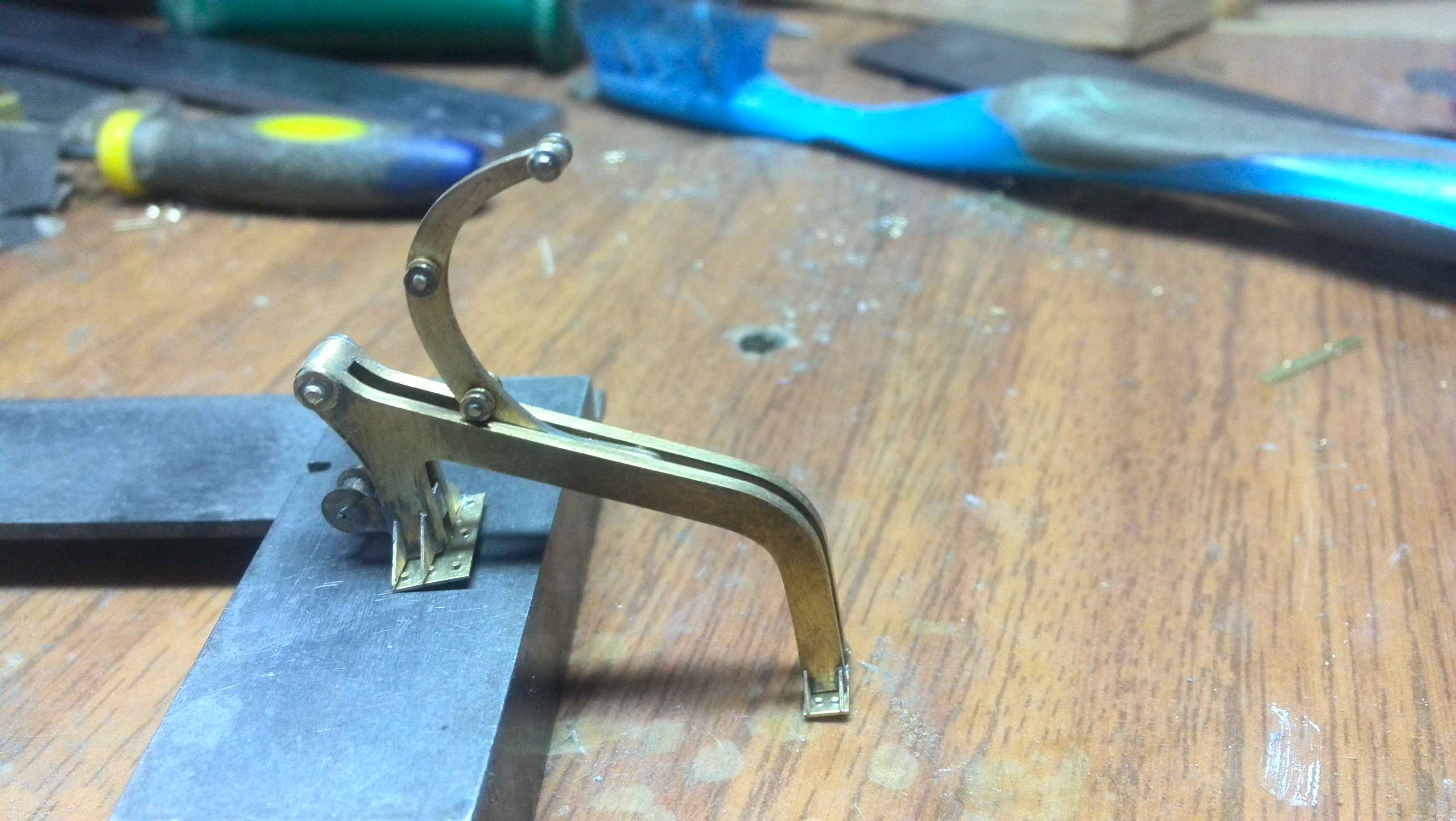

Шлюпбалки..
Поделиться1107.04.20 21:33:42
- Участник
- Откуда: Каменоломни, Ростовская обл.
- Зарегистрирован: 15.11.15
- Сообщений: 314
- Последний визит:
Сегодня 00:55:10

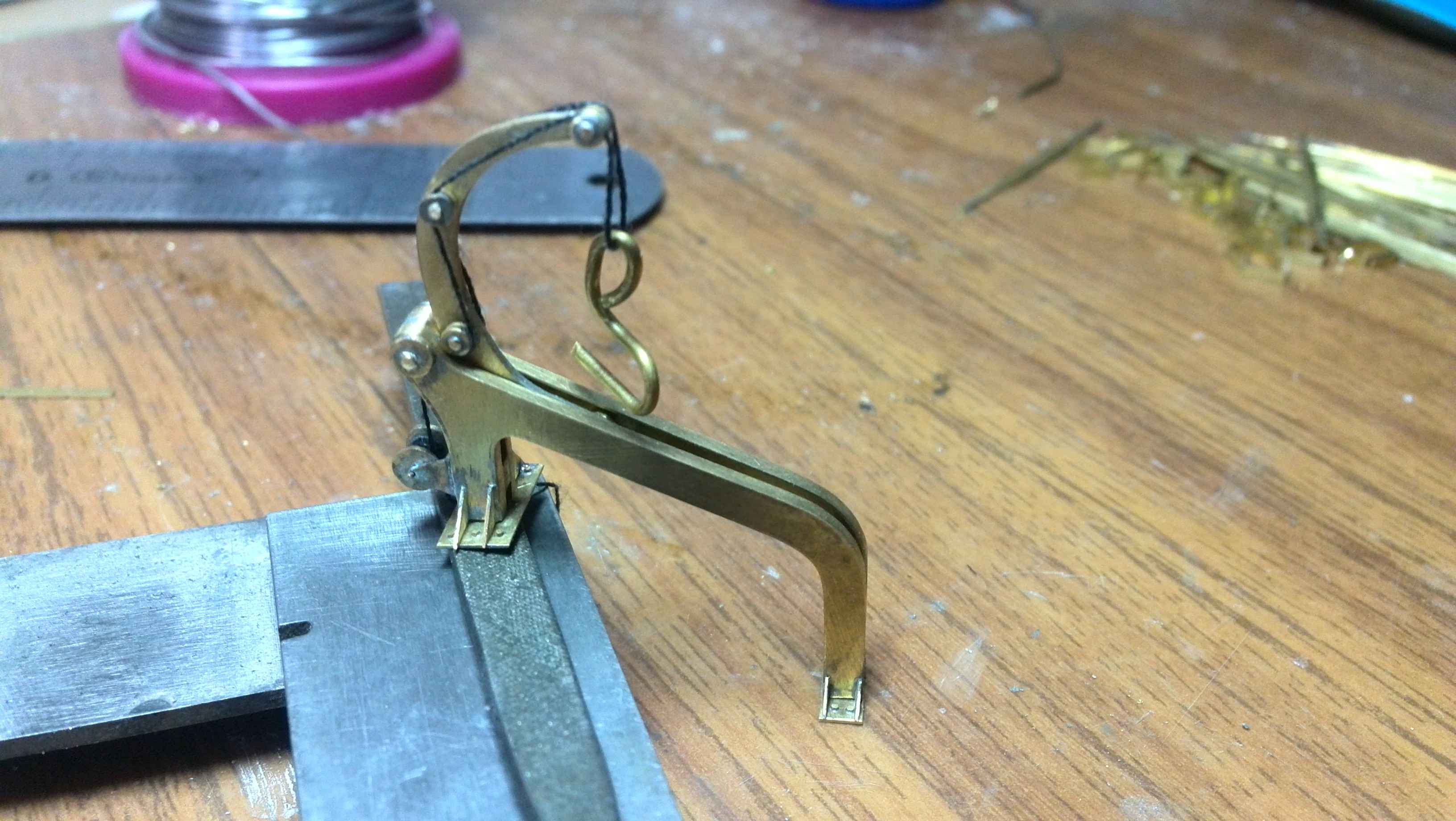

Попробовал накинуть на нее трос (ниточку)
Поделиться1207.04.20 21:36:17
- Участник
- Откуда: Каменоломни, Ростовская обл.
- Зарегистрирован: 15.11.15
- Сообщений: 314
- Последний визит:
Сегодня 00:55:10

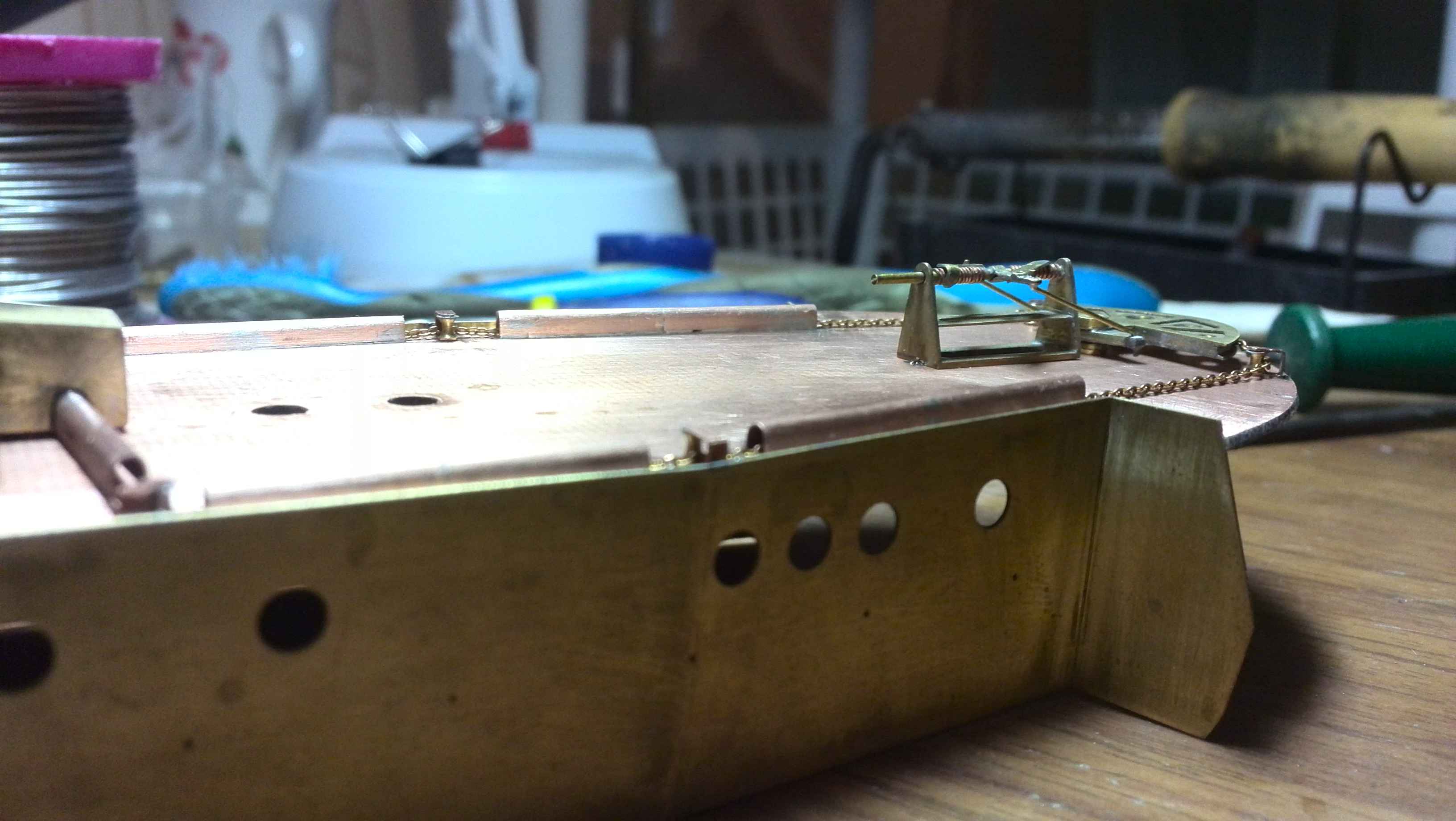

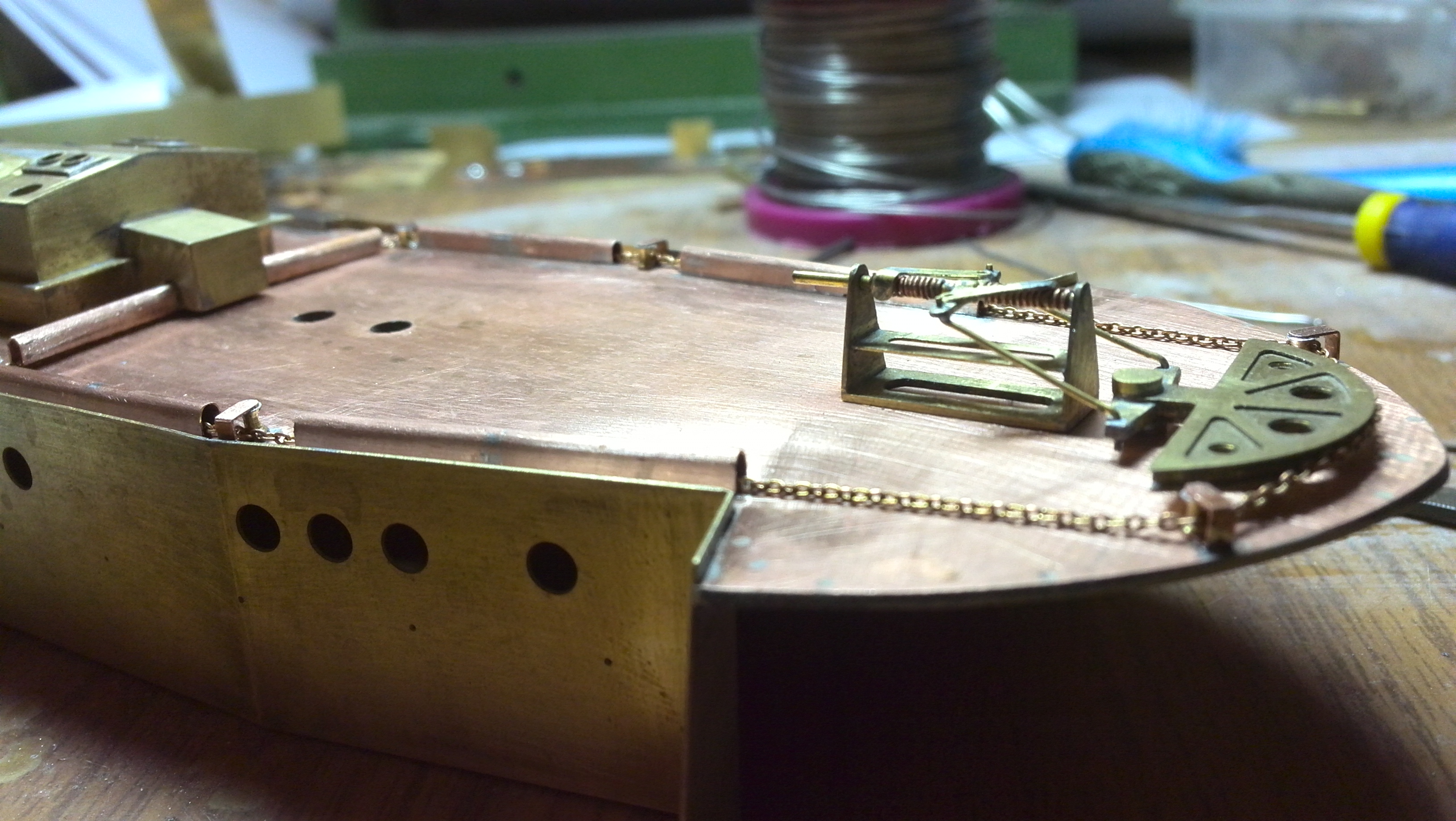

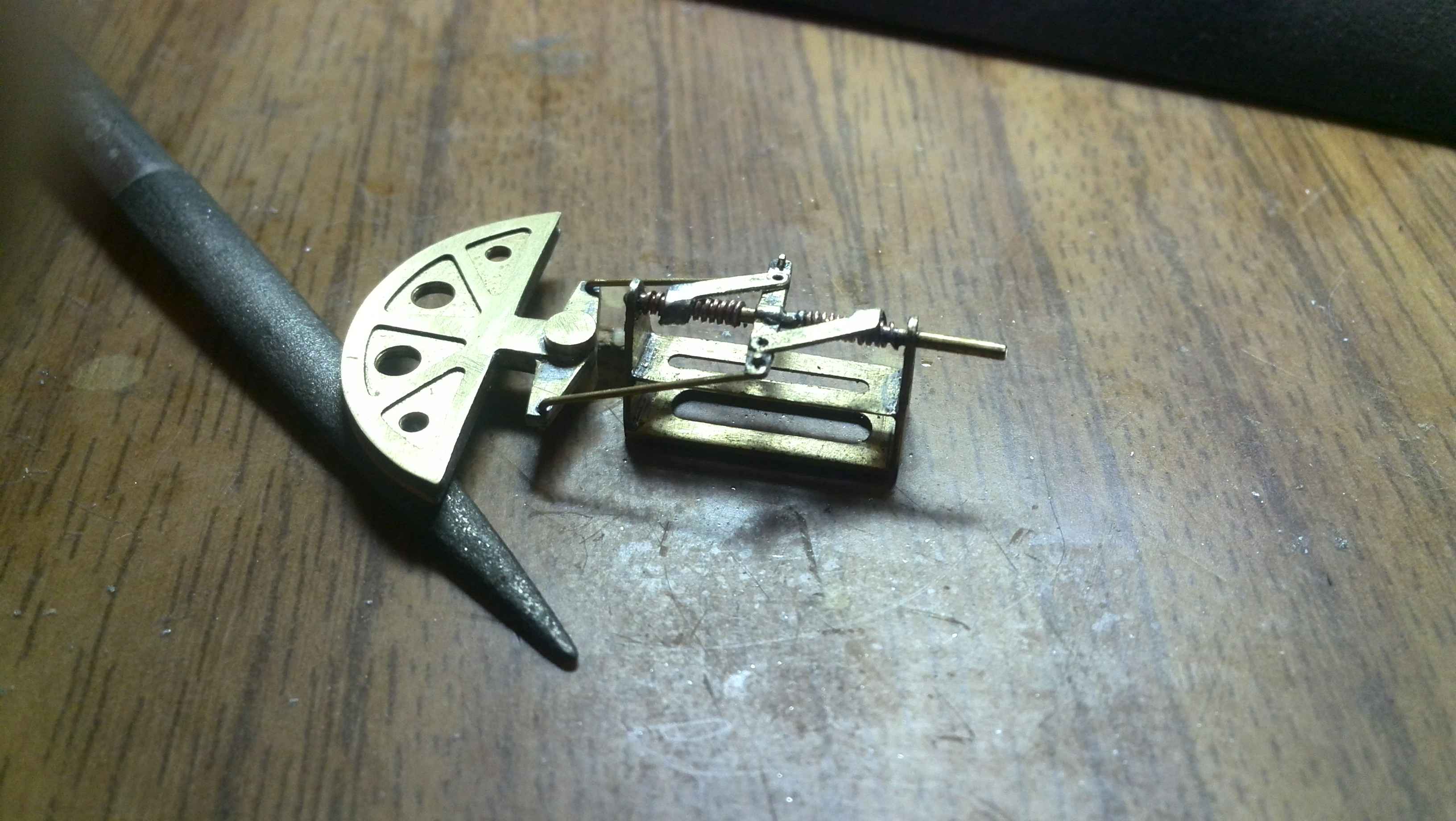

"Рулевое", пока без штурвала. Провел штуртрос.
Поделиться1307.04.20 21:38:28
- Участник
- Откуда: Каменоломни, Ростовская обл.
- Зарегистрирован: 15.11.15
- Сообщений: 314
- Последний визит:
Сегодня 00:55:10

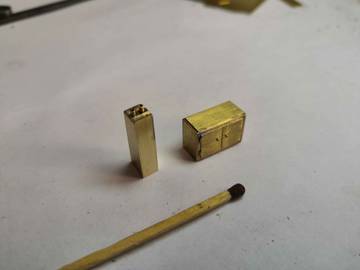

Немного всякой мелочи..
Поделиться1407.04.20 21:39:51
- Участник
- Откуда: Каменоломни, Ростовская обл.
- Зарегистрирован: 15.11.15
- Сообщений: 314
- Последний визит:
Сегодня 00:55:10

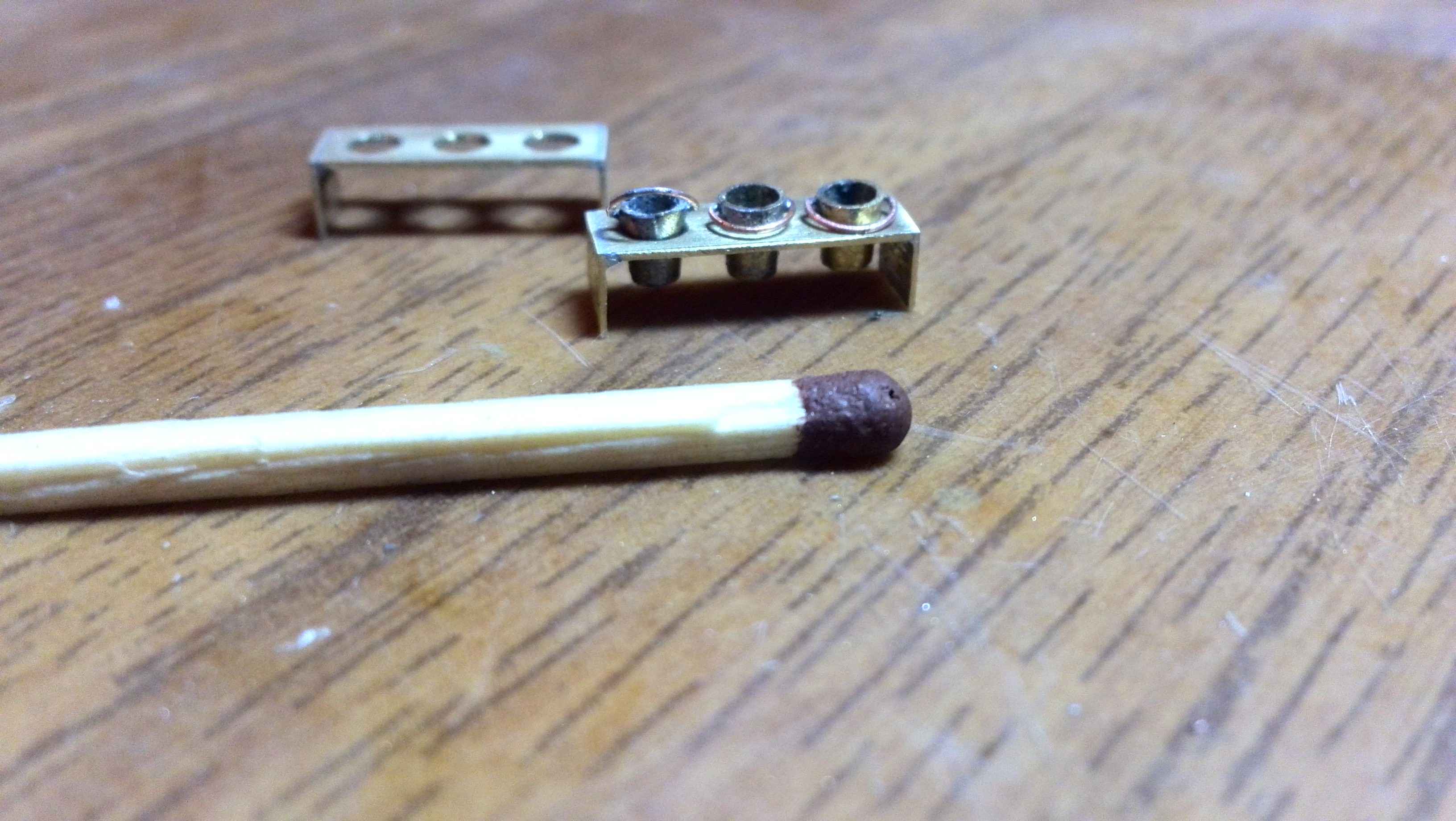

Начал промысловое оборудование. Выборочные блоки.
Поделиться1507.04.20 21:47:12
- Участник
- Откуда: Каменоломни, Ростовская обл.
- Зарегистрирован: 15.11.15
- Сообщений: 314
- Последний визит:
Сегодня 00:55:10
Еще немного всякой всячины в коробочках, подготовлены к работе. По мере сборки буду выкладывать. Сейчас небольшой вынужденный простой. По корпусу дома работать не могу, а до мастерской не доберусь. И материала нет - только начал заказывать и грянула изоляция.. Жду теперь пока контора откроется. Пока по мелочи подчищаю, подпаиваю... Из обрезков пытаюсь что-то сделать..
Поделиться1607.04.20 23:14:51
- Администратор
- Зарегистрирован: 29.11.13
- Сообщений: 1362
- Последний визит:
Вчера 23:58:22
А масштаб 1/200?
Поделиться1707.04.20 23:16:12
- Участник
- Откуда: Санкт-Петербург
- Зарегистрирован: 02.02.14
- Сообщений: 1073
- Последний визит:
Вчера 18:24:08
Ariec написал(а):
Еще немного всякой всячины в коробочках, подготовлены к работе.
А какова толщина палубы, надстроек?
Поделиться1808.04.20 01:16:35
- Участник
- Откуда: Каменоломни, Ростовская обл.
- Зарегистрирован: 15.11.15
- Сообщений: 314
- Последний визит:
Сегодня 00:55:10
Алексей Логинов написал(а):
А масштаб 1/200?
1:100
Поделиться1908.04.20 01:18:08
- Участник
- Откуда: Каменоломни, Ростовская обл.
- Зарегистрирован: 15.11.15
- Сообщений: 314
- Последний визит:
Сегодня 00:55:10
shhturman написал(а):
А какова толщина палубы, надстроек?
Основная палуба, полубак - латунь 0,3. На надстройке текстолит 1,0 мм.
Поделиться2008.04.20 08:00:33
- Администратор
- Зарегистрирован: 29.11.13
- Сообщений: 3557
- Последний визит:
Вчера 21:44:34
Ну так ты уже столько наворотил! Работа идет, замечательно!
Поделиться2108.04.20 08:13:21
- Администратор
- Зарегистрирован: 29.11.13
- Сообщений: 3557
- Последний визит:
Вчера 21:44:34

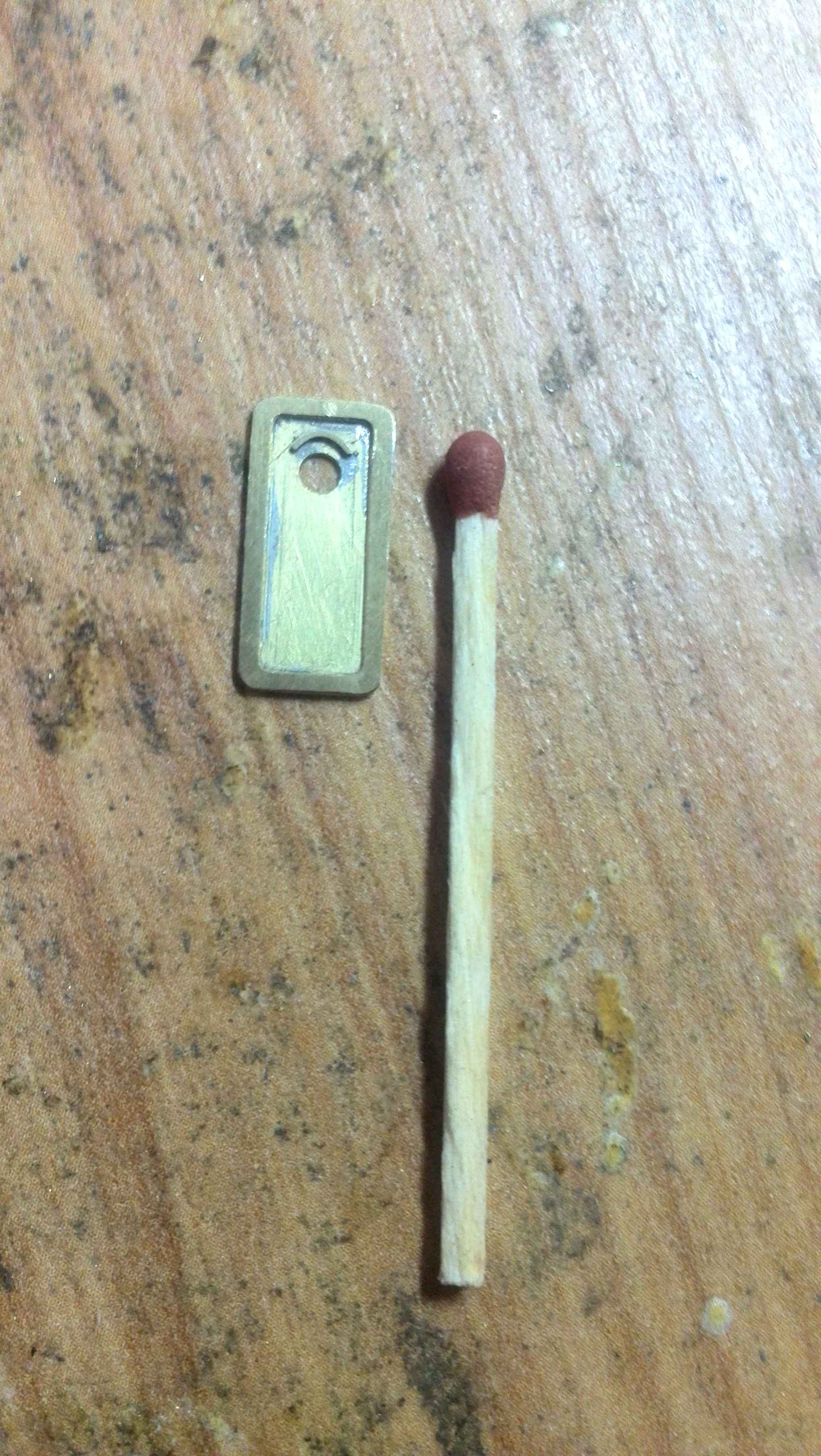

Павел, как ты делал "рамку" на двери?
Поделиться2212.04.20 20:07:25
- Участник
- Откуда: Каменоломни, Ростовская обл.
- Зарегистрирован: 15.11.15
- Сообщений: 314
- Последний визит:
Сегодня 00:55:10
Этот метод называется "через одно место"
На фрезере выбрал внутри, потом отрубил наружные размеры. Напаял на основание и скруглил углы. Метод долгий и материалоемкий. Когда сделал, пришла мысль, что гораздо легче эти рамки протравить. Наверное. Пока к этому вопросу не возвращался.
Отредактировано Ariec (12.04.20 20:12:53)
Поделиться2313.04.20 08:05:14
- Администратор
- Зарегистрирован: 29.11.13
- Сообщений: 3557
- Последний визит:
Вчера 21:44:34
Ariec написал(а):
Этот метод называется "через одно место"
Это нормальный метод, очень жизненный . И у тебя он дал отличный результат.
Использую эти оба метода, которые ты описал, плюс еще вариант с применением просечного станка - по углам высверливаю отверстия нужного диаметра, просекаю расстояния между ними на станке, а затем отрубаю контур по наруже.
Поделиться2413.04.20 10:29:25
- Участник
- Откуда: Каменоломни, Ростовская обл.
- Зарегистрирован: 15.11.15
- Сообщений: 314
- Последний визит:
Сегодня 00:55:10
Ну тогда значит зря на себя наговаривал
Думал про просечку, у меня есть для вырубки круглых отверстий или "кругляшков", но тут как-то не приспособился.
Наверное при возможности вернусь к отработанной технологии, дверей не очень много, так уже быстрее будет.
Поделиться2506.05.20 22:49:54
- Участник
- Откуда: Каменоломни, Ростовская обл.
- Зарегистрирован: 15.11.15
- Сообщений: 314
- Последний визит:
Сегодня 00:55:10
Немножко пробрался в мастерскую поточил, поработал.
Поделиться2606.05.20 22:52:12
- Участник
- Откуда: Каменоломни, Ростовская обл.
- Зарегистрирован: 15.11.15
- Сообщений: 314
- Последний визит:
Сегодня 00:55:10

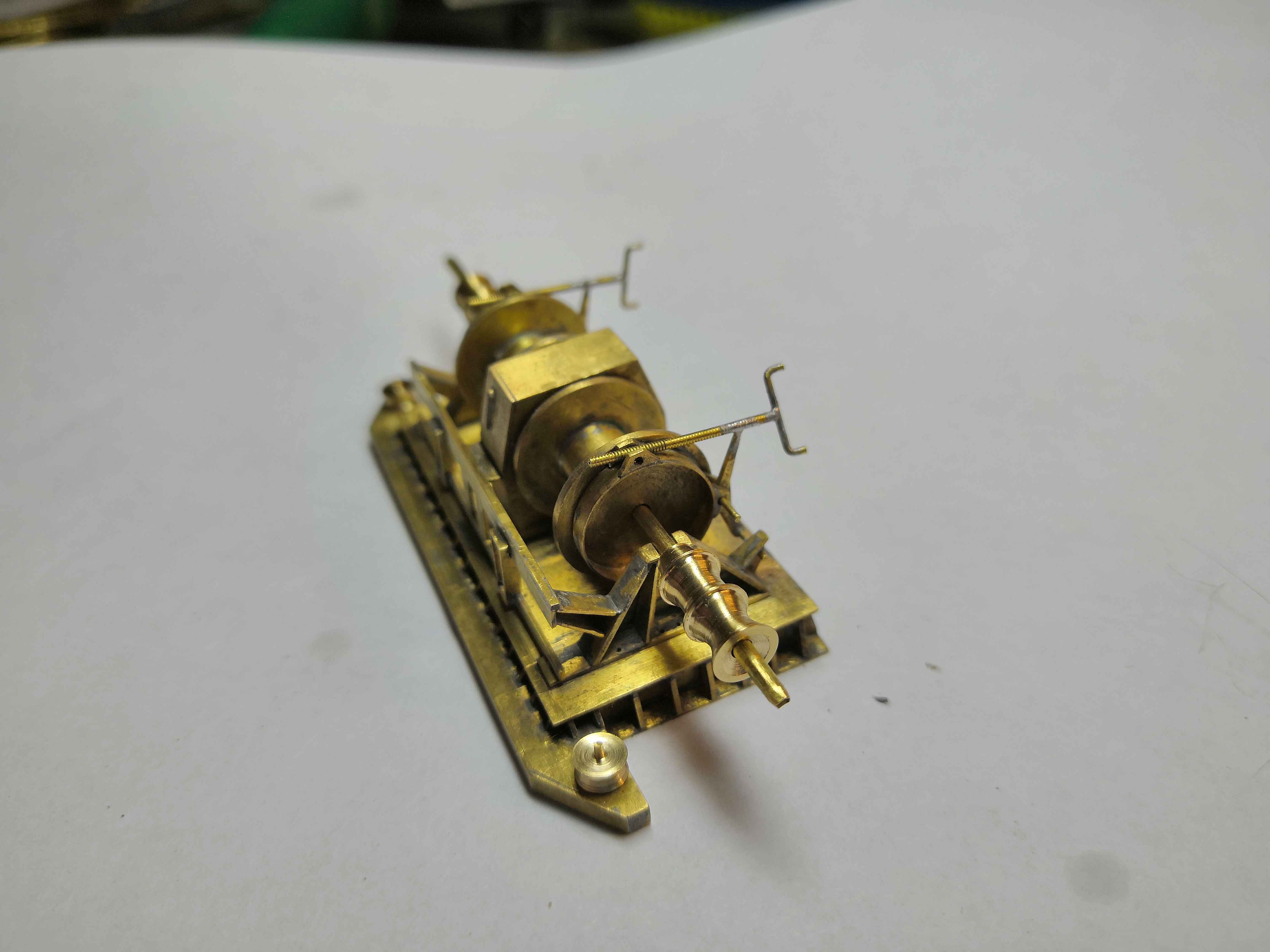

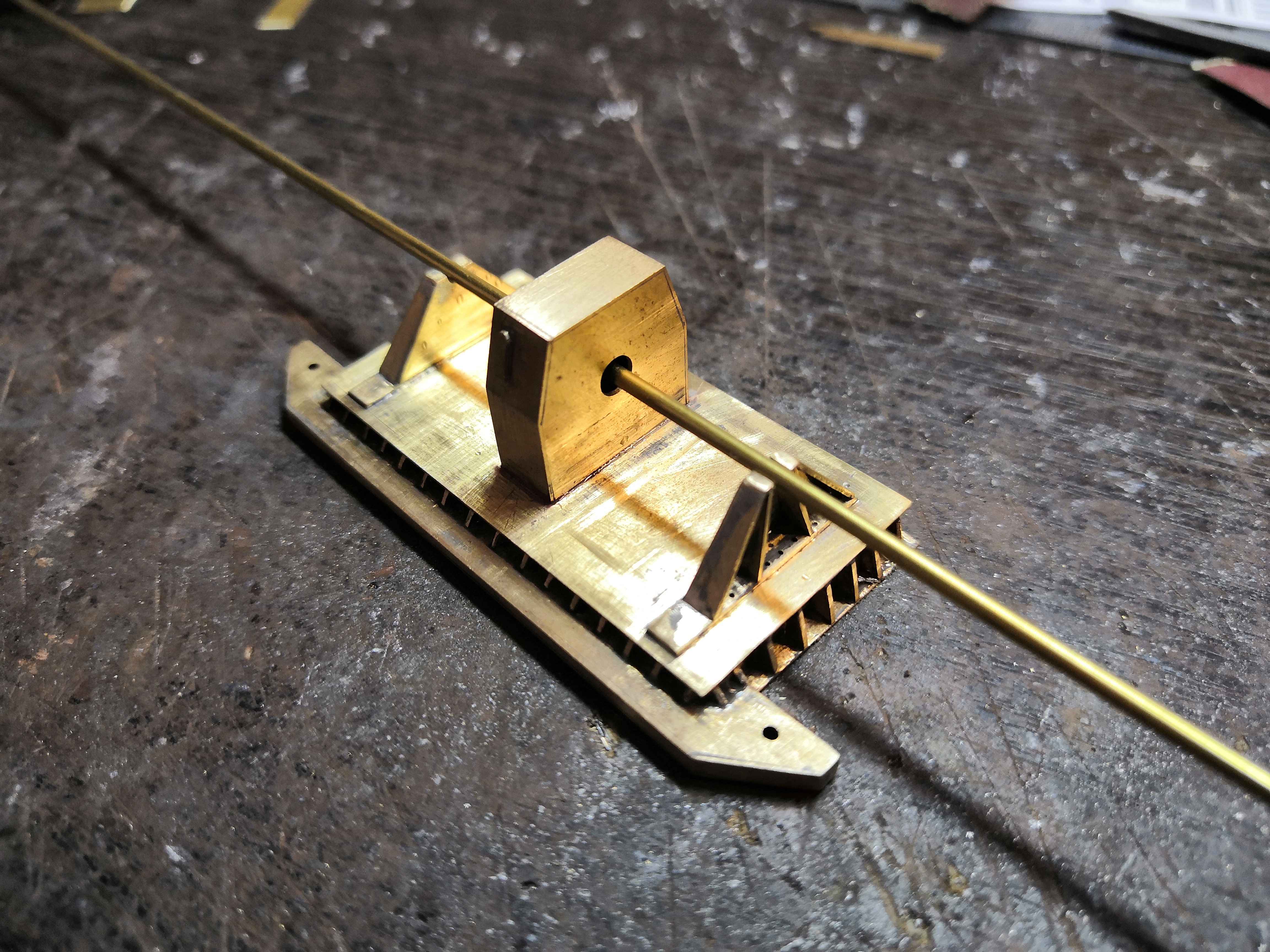

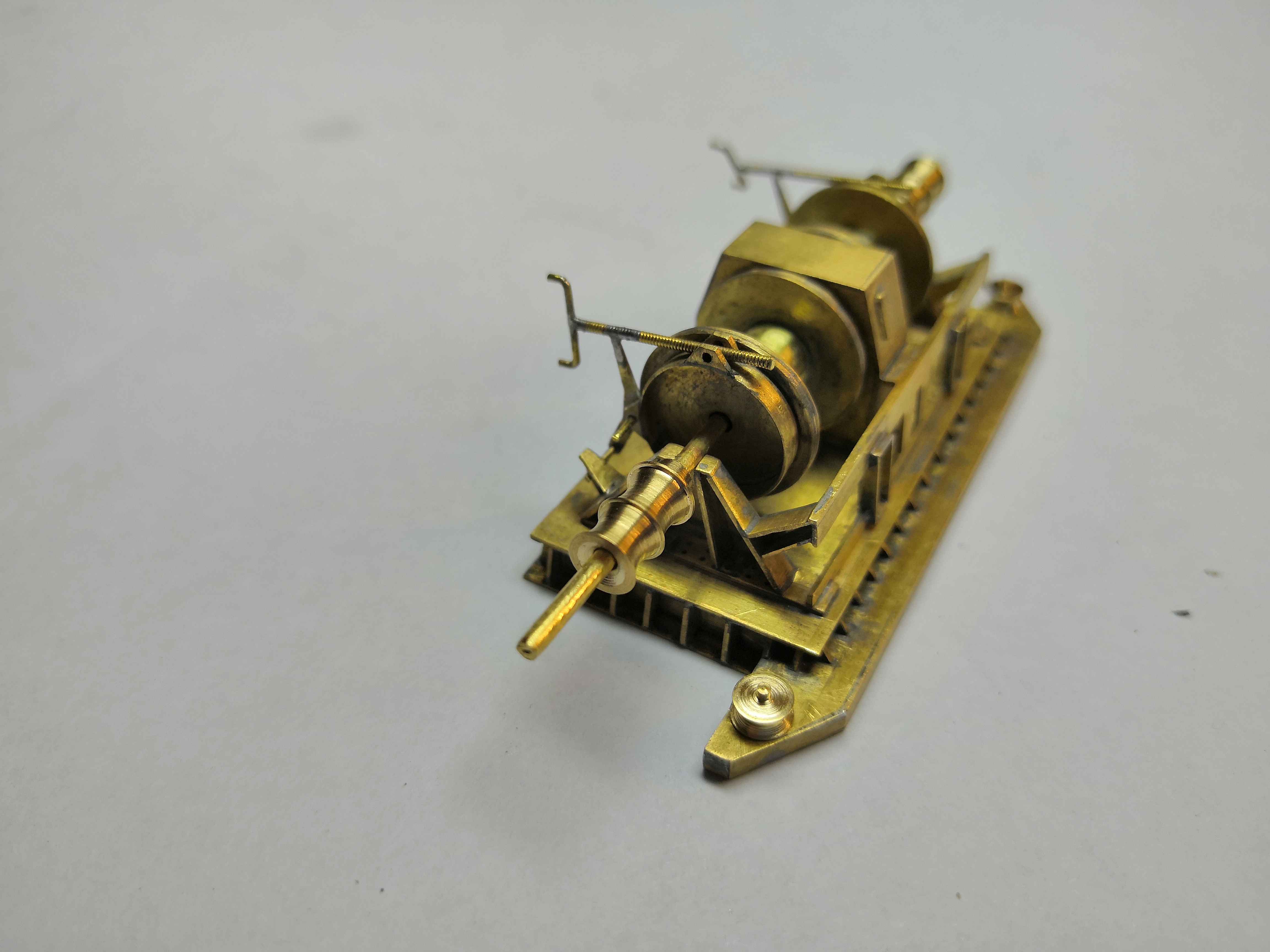

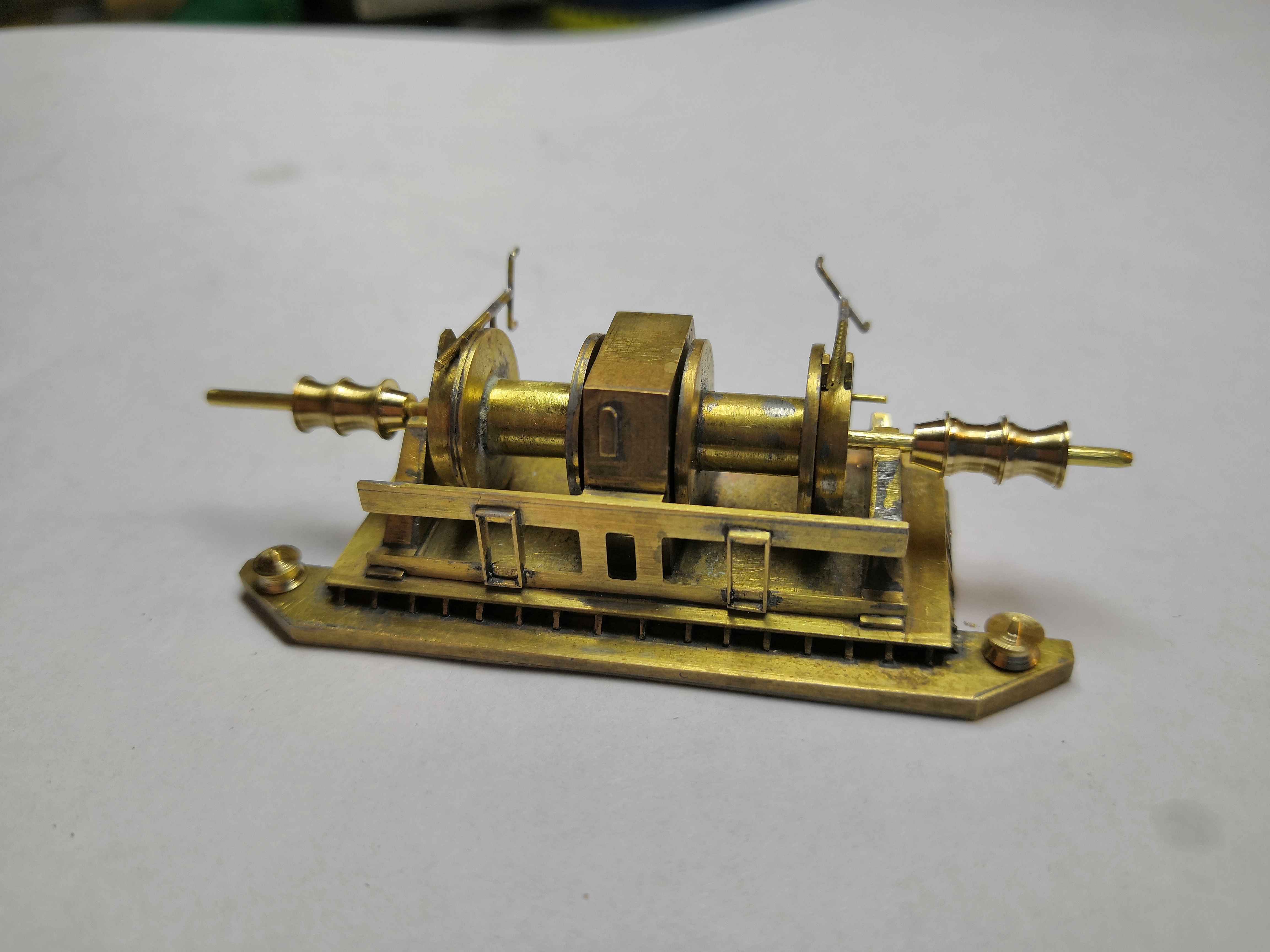

Начал траловую лебедку. Достоверных материалов - практически нет. Сильно не ругайте
Поделиться2706.05.20 22:54:25
- Участник
- Откуда: Каменоломни, Ростовская обл.
- Зарегистрирован: 15.11.15
- Сообщений: 314
- Последний визит:
Сегодня 00:55:10
Спасибо большое за помощь с угольными горловинами! Есть пища для размышлений.
Поделиться2807.05.20 13:46:51
- Администратор
- Зарегистрирован: 29.11.13
- Сообщений: 3557
- Последний визит:
Вчера 21:44:34
Ariec написал(а):
Достоверных материалов - практически нет.
Паровые траловые лебедки.
Поделиться2907.05.20 13:58:49
- Администратор
- Зарегистрирован: 29.11.13
- Сообщений: 3557
- Последний визит:
Вчера 21:44:34
и еще инфа про...
Поделиться3007.05.20 14:02:31
- Администратор
- Зарегистрирован: 29.11.13
- Сообщений: 3557
- Последний визит:
Вчера 21:44:34
Источники.
Поделиться3107.05.20 16:24:35
- Участник
- Откуда: Каменоломни, Ростовская обл.
- Зарегистрирован: 15.11.15
- Сообщений: 314
- Последний визит:
Сегодня 00:55:10
Валерий спасибо за помощь!! Такая книжка есть. Проштудировал перед тем как взяться за лебедку. В целом механизм понял, внешний вид - поближе к той графике что есть.
Поделиться3207.05.20 20:13:36
- Администратор
- Зарегистрирован: 29.11.13
- Сообщений: 3557
- Последний визит:
Вчера 21:44:34
Ariec написал(а):
Такая книжка есть.
Ну пусть тут висит эта инфа, может еще кому-то потребуется.
Поделиться3308.05.20 13:11:42
- Участник
- Откуда: Санкт-Петербург
- Зарегистрирован: 02.02.14
- Сообщений: 1073
- Последний визит:
Вчера 18:24:08
villi написал(а):
Ну пусть тут висит эта инфа, может еще кому-то потребуется.
Поделиться3408.05.20 19:51:42
- Участник
- Откуда: Каменоломни, Ростовская обл.
- Зарегистрирован: 15.11.15
- Сообщений: 314
- Последний визит:
Сегодня 00:55:10
villi написал(а):
Ну пусть тут висит эта инфа, может еще кому-то потребуется.
Да, конечно, пусть будет. И еще раз спасибо за помощь!
Поделиться3513.05.20 22:09:56
- Участник
- Откуда: Каменоломни, Ростовская обл.
- Зарегистрирован: 15.11.15
- Сообщений: 314
- Последний визит:
Сегодня 00:55:10

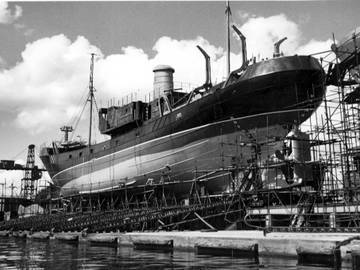

Нашел несколько интересных фото.
Поделиться3613.05.20 22:11:53
- Участник
- Откуда: Каменоломни, Ростовская обл.
- Зарегистрирован: 15.11.15
- Сообщений: 314
- Последний визит:
Сегодня 00:55:10
А на это фото чуть большего разрешения, однозначно отпали бы вопросы с горловинами. Да и лебедку можно было-бы получше рассмотреть.
Поделиться3713.05.20 22:12:57
- Участник
- Откуда: Каменоломни, Ростовская обл.
- Зарегистрирован: 15.11.15
- Сообщений: 314
- Последний визит:
Сегодня 00:55:10

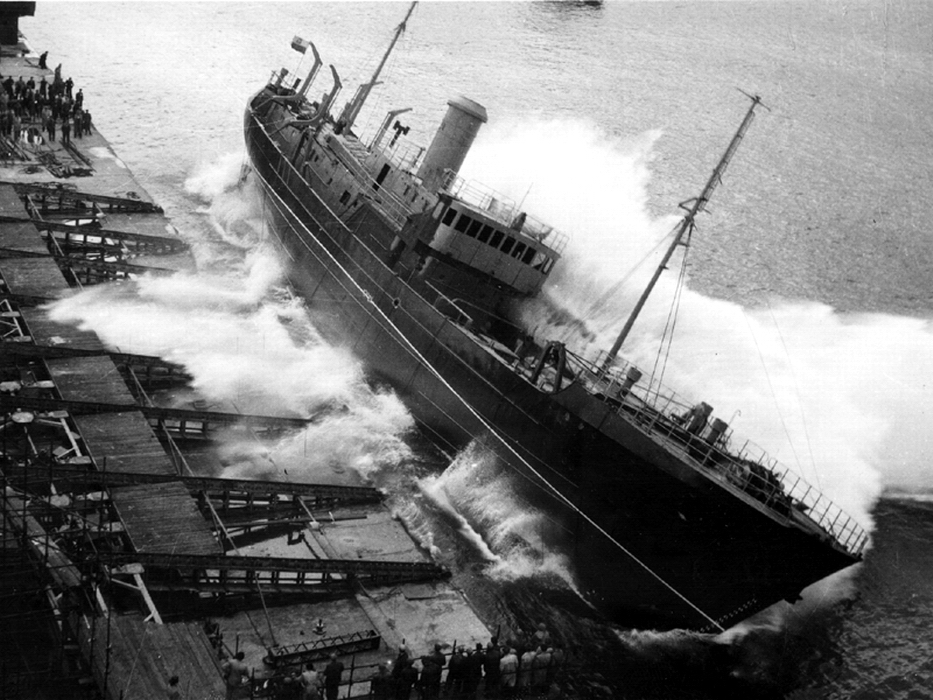

Ну и просто красивое фото.
Поделиться3819.05.20 23:09:42
- Участник
- Откуда: Каменоломни, Ростовская обл.
- Зарегистрирован: 15.11.15
- Сообщений: 314
- Последний визит:
Сегодня 00:55:10
Промежуточный результат. Еще доводить и доделывать..
