buharev написал(а):
Интересует, какая форма сечения опоры. Стрелкой указал. Круг или полукруг? Не могу определится.
Я бы сказал так.
Тральщик № 560 (выше его фото в доке) соответствует приведённому чертежу.
У него эти "пятки" роульсов плоские в верхней части (как на чертеже), и примерно плоские снизу. Это хорошо видно на доковом фото.
Видимо, позже этот узел прошёл доработку.

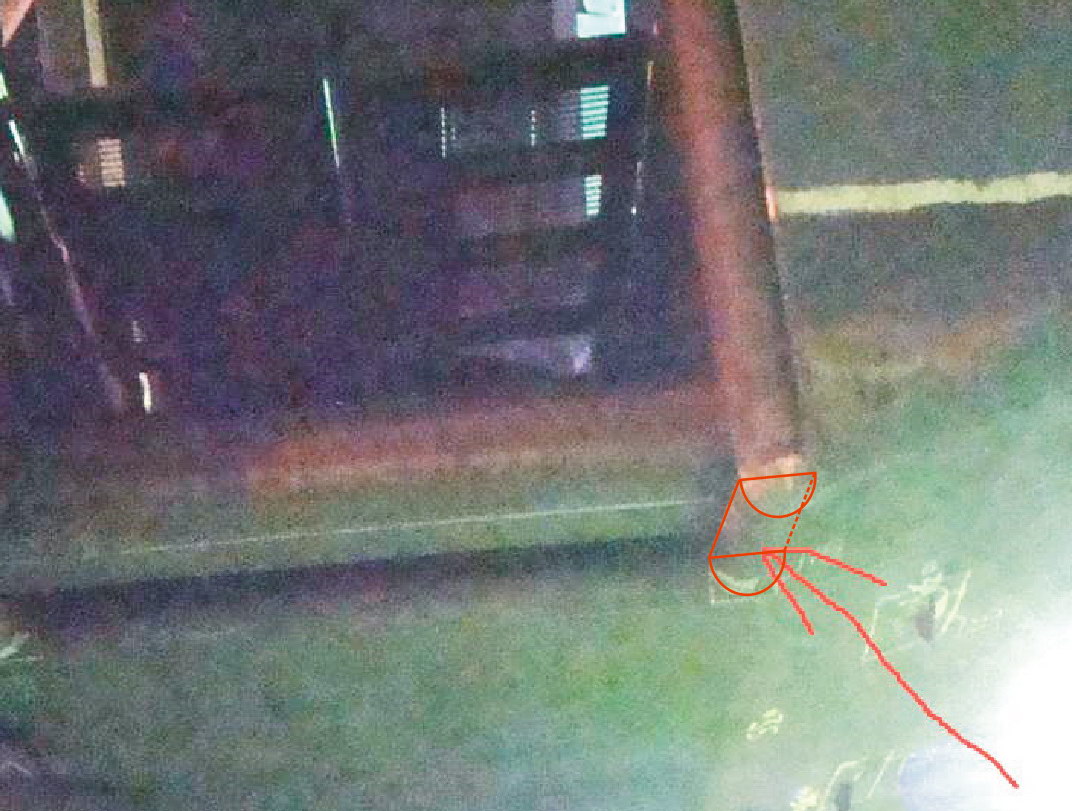

На фото в доке с красной стрелкой, мне видится полукруглая труба, что подтверждается и этим фото:
Тень, указанная стрелкой - прямая линия, как на плоскости.
Если бы там была труба, тень была бы кривой.
Да и по диаметру там труба не проходит, ИМХО.

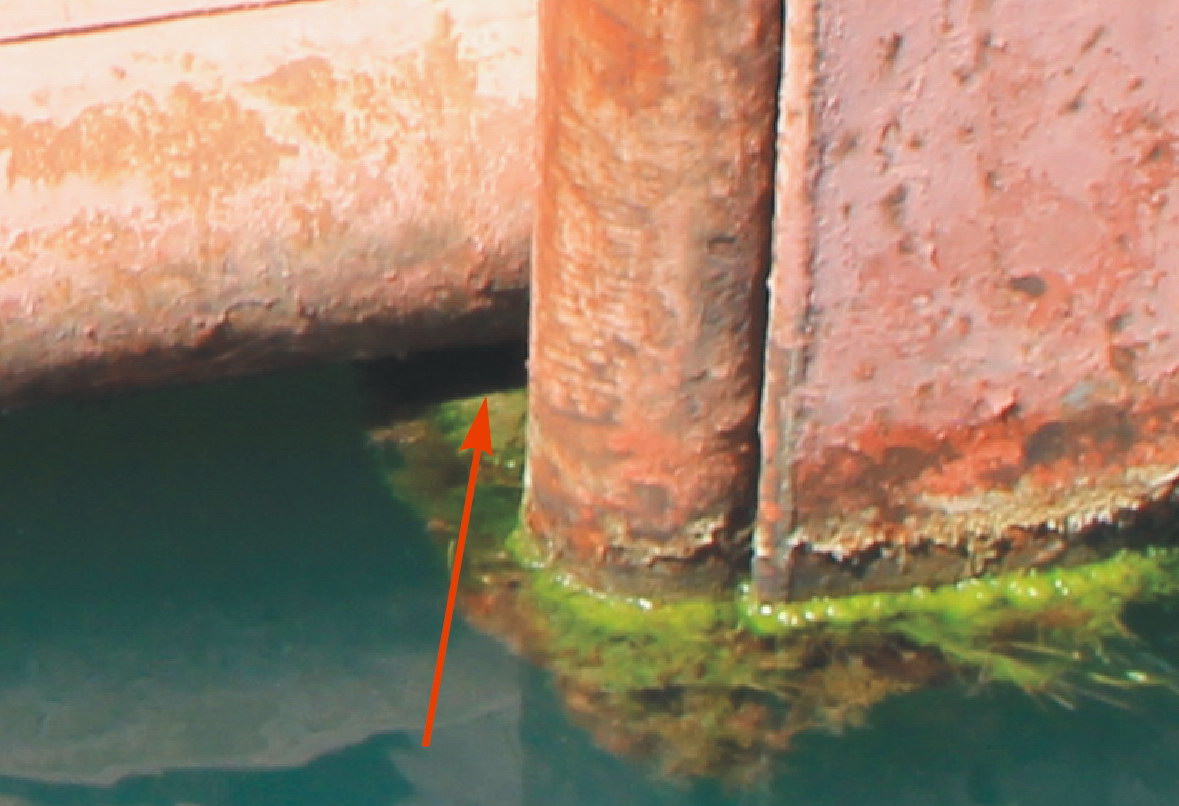

Только половина трубы:

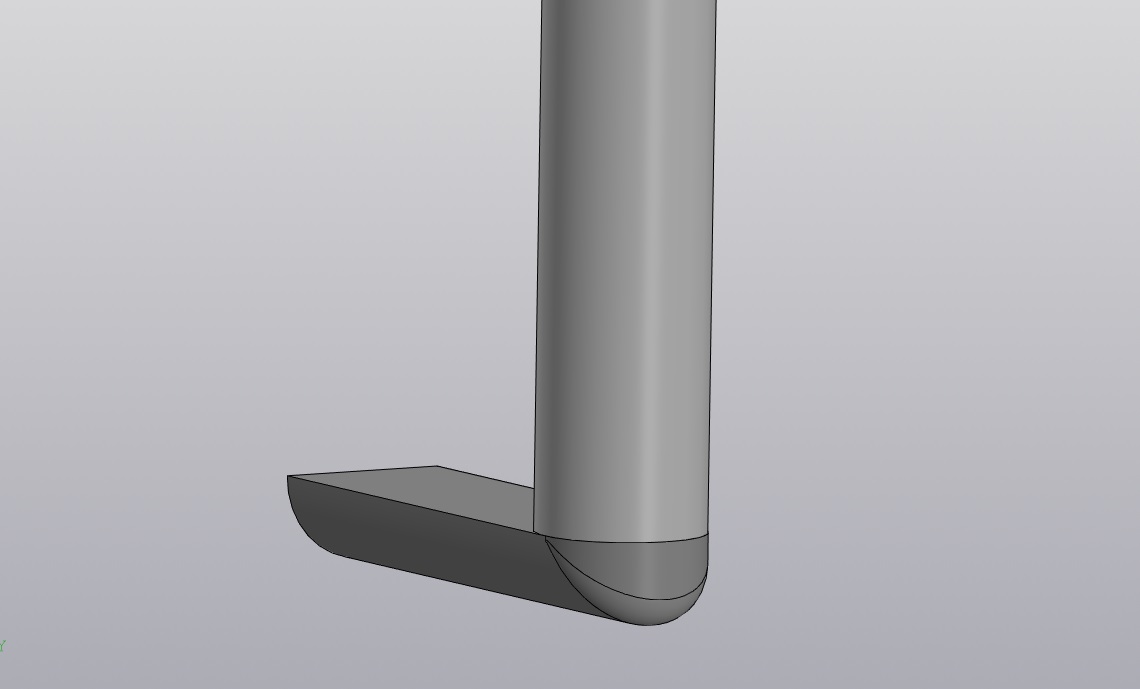

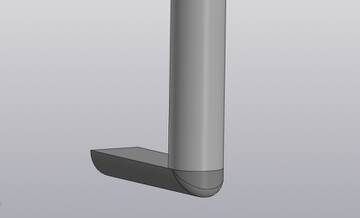

Склонился к полукругу. Сопряжение двух цилиндров не похожее получается.
