Морской тральщик проекта 266М, масштаб 1:50

Страница: 1 2

Сообщений 1 страница 50 из 53

1

  • Автор: buharev
  • Участник
  • Зарегистрирован: 23.01.16
  • Сообщений: 468
  • Последний визит:
    18.05.24 21:24:21

Добрый день!
В постройке модель тральщика проекта 266м в масштабе 1:50. Корпус и палуба-стеклопластик. Модель планируется ходовая, радиоуправляемая.
Используются чертежи Анатолия Дзугаева, выложенные в интернете и многочисленные фотографии, сделанные и опубликованные любителями флота.

2

  • Автор: buharev
  • Участник
  • Зарегистрирован: 23.01.16
  • Сообщений: 468
  • Последний визит:
    18.05.24 21:24:21

http://s7.uploads.ru/t/VusK5.jpg
http://s3.uploads.ru/t/ht0iE.jpg
http://s6.uploads.ru/t/gBjGM.jpg

3

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34
buharev написал(а):

В постройке модель тральщика проекта 266м в масштабе 1:50.

  С почином!   :flag:

4

  • Автор: buharev
  • Участник
  • Зарегистрирован: 23.01.16
  • Сообщений: 468
  • Последний визит:
    18.05.24 21:24:21

Сейчас, в основном, занимаюсь корпусом.http://s7.uploads.ru/t/paWLG.jpg
http://s3.uploads.ru/t/m70gk.jpg
http://s3.uploads.ru/t/0gamy.jpg
http://s6.uploads.ru/t/0zNCA.jpg

5

  • Автор: buharev
  • Участник
  • Зарегистрирован: 23.01.16
  • Сообщений: 468
  • Последний визит:
    18.05.24 21:24:21

Двигатели- из списанных банкоматов.
http://s3.uploads.ru/t/UvYNF.jpg
Доступ в корпус такой.http://s3.uploads.ru/t/CNnDe.jpg
http://s6.uploads.ru/t/SdfUu.jpg

Отредактировано buharev (30.01.16 19:28:35)

6

  • Автор: Azow-71
  • Участник
  • Azow-71
  • Откуда: г.Приморско-Ахтарск
  • Зарегистрирован: 19.01.16
  • Сообщений: 399
  • Последний визит:
    23.04.24 23:46:27

С почином!
Для доступа к двигателям и к аккумуляторам (под надстройкой) место вполне достаточно. Я не увидел только как добираться и монтировать серво машинку и тяги от неё к рулям?

7

  • Автор: lizard333
  • Гость

УРА  :jumping: наконец то современные корабли.
Я не против кораблей периода РИФ, но я в них полный балбес.
А тут такая красота 266М, одни клюзы чего стоят.
Успехов Вам.

8

  • Автор: buharev
  • Участник
  • Зарегистрирован: 23.01.16
  • Сообщений: 468
  • Последний визит:
    18.05.24 21:24:21

А я и в современных- балбес, но " страшно хочется". :)

9

  • Автор: buharev
  • Участник
  • Зарегистрирован: 23.01.16
  • Сообщений: 468
  • Последний визит:
    18.05.24 21:24:21

http://s3.uploads.ru/t/mX9gS.jpg

Azow-71 написал(а):

!
Я не увидел только как добираться и монтировать серво машинку и тяги от неё к рулям?

Ют заклеен. Смена машинки через люк под тральной лебедкой. Если возникнет необходимость, то сделаю вырез в палубе вдоль минных рельс.

Отредактировано buharev (31.01.16 18:05:38)

10

  • Автор: Алексей Логинов
  • Администратор
  • Алексей Логинов
  • Зарегистрирован: 29.11.13
  • Сообщений: 1362
  • Последний визит:
    Вчера 23:58:22
buharev написал(а):

В постройке модель тральщика проекта 266м в масштабе 1:50. Корпус и палуба-стеклопластик. Модель планируется ходовая, радиоуправляемая.

На РС-форуме тоже такой строят. И в таком же масштабе.
http://forum.rcdesign.ru/f13/thread388369.html

11

  • Автор: buharev
  • Участник
  • Зарегистрирован: 23.01.16
  • Сообщений: 468
  • Последний визит:
    18.05.24 21:24:21

Заглядывал. Красота, есть чему поучиться.

12

  • Автор: buharev
  • Участник
  • Зарегистрирован: 23.01.16
  • Сообщений: 468
  • Последний визит:
    18.05.24 21:24:21

Сделал нишу ПОУ ГАС.http://s7.uploads.ru/t/38WsG.jpg
http://s2.uploads.ru/t/sXeac.jpg

13

  • Автор: buharev
  • Участник
  • Зарегистрирован: 23.01.16
  • Сообщений: 468
  • Последний визит:
    18.05.24 21:24:21

Получилось как-то так.
Обтекатель оклею тонкой стеклотканью. По слухам- он не красился.http://s3.uploads.ru/t/sLmGc.jpg
http://s6.uploads.ru/t/aYCsy.jpg

14

  • Автор: lizard333
  • Гость

Работа не стоит на месте, и это радует.
Чем будете шпатлевать корпус?
Я пользуюсь жидкой шпатлевкой NOVOL. Очень удобно, даёт ровный слой, заполняет все неровности, и хорошо обрабатывается.

http://s019.radikal.ru/i606/1602/30/0e595029d940t.jpg

После, двух компонентный грунт.

http://s017.radikal.ru/i408/1602/b6/4b7c45096e07t.jpg

Отредактировано lizard333 (09.02.16 17:54:28)

15

  • Автор: buharev
  • Участник
  • Зарегистрирован: 23.01.16
  • Сообщений: 468
  • Последний визит:
    18.05.24 21:24:21

Тоже пользуюсь продукцией этой фирмы. Еще использую такой грунт:http://s6.uploads.ru/t/6YGK1.jpg

16

  • Автор: buharev
  • Участник
  • Зарегистрирован: 23.01.16
  • Сообщений: 468
  • Последний визит:
    18.05.24 21:24:21

Немного другой проект, но тоже в постройке. :)  Можно сделать упрощенно, но не хочется.
Имеется такая конструкция:http://s5.uploads.ru/t/IlUoB.jpg
А затем, получается такая:http://s5.uploads.ru/t/XaSCJ.jpg
Вопрос. Что сверху жалюзи или какая-то трубчатая конструкция?

17

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34
buharev написал(а):

Вопрос. Что сверху жалюзи или какая-то трубчатая конструкция?

  Ничего фотодоказательного сейчас под рукой нет, но по логике там какая-то решетка , вполне возможно что она не "заводская". А посему она может быть как трубчатая так и пластинчатая.

18

  • Автор: buharev
  • Участник
  • Зарегистрирован: 23.01.16
  • Сообщений: 468
  • Последний визит:
    18.05.24 21:24:21

В понедельник, человек, служивший на нем, даст пояснения по поводу конструкции.

19

  • Автор: buharev
  • Участник
  • Зарегистрирован: 23.01.16
  • Сообщений: 468
  • Последний визит:
    18.05.24 21:24:21

Ну нет, что-бы крышку приподнять, когда фотографировали. :) http://s0.uploads.ru/t/qX5Ce.jpg
http://sf.uploads.ru/t/8Opsn.jpg
http://sd.uploads.ru/t/PcRDT.jpg

Похоже что-то связанное с охлаждением. :dontknow:

Отредактировано buharev (20.05.16 06:42:14)

20

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34
buharev написал(а):

охоже что-то связанное с охлаждением.

  А что схемы из книжки говорят?
Может действительно какой-нибудь конденсатор....  :suspicious:

21

  • Автор: buharev
  • Участник
  • Зарегистрирован: 23.01.16
  • Сообщений: 468
  • Последний визит:
    18.05.24 21:24:21

http://s7.uploads.ru/t/QV93w.jpg
По чертежам особо ничего не видно.http://s6.uploads.ru/t/gUpe8.jpg
http://sg.uploads.ru/t/ahdT0.jpg

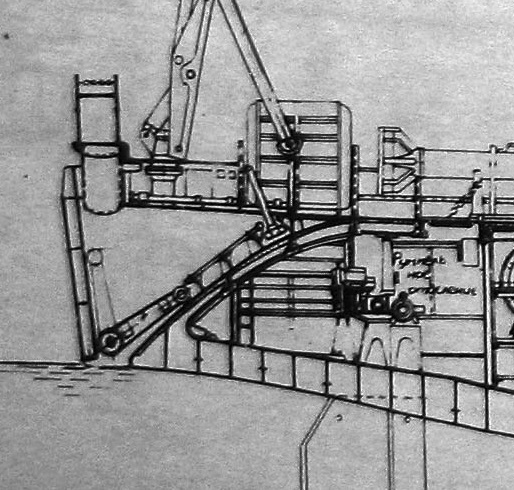

Отредактировано buharev (20.05.16 18:59:18)

22

  • Автор: buharev
  • Участник
  • Зарегистрирован: 23.01.16
  • Сообщений: 468
  • Последний визит:
    18.05.24 21:24:21

Здесь напишу. Сегодня прошли ежегодные городскиеhttp://sf.uploads.ru/t/JLs6S.jpg
http://se.uploads.ru/t/sieOg.jpg
http://s1.uploads.ru/t/awI19.jpg
http://se.uploads.ru/t/QVlK1.jpg
соревнования по судомоделизму среди младших школьников.

23

  • Автор: buharev
  • Участник
  • Зарегистрирован: 23.01.16
  • Сообщений: 468
  • Последний визит:
    18.05.24 21:24:21

На одной из фотографий наш форумчанин Валерий. ;)  На первой-я. ;)
По поводу дымохода на проекте 1124. Человек,служивший на нем пояснил, что под крышкой находятся жалюзи.

24

  • Автор: водолаз
  • Гость

Даже не верится,что современные мальчишки строят модели ,а не сидят дома поедая глазами монитор компьютера,какие вы молодцы что смогли их увлечь!!! Низкий поклон Вам за это!

25

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34
водолаз написал(а):

Даже не верится,что современные мальчишки строят модели ,а не сидят дома поедая глазами монитор компьютера

  Да ужж... у нынешних руководителей кружков очень серьезные конкуренты - промышленные монстры с немалым количеством денежек.  :|

26

  • Автор: buharev
  • Участник
  • Зарегистрирован: 23.01.16
  • Сообщений: 468
  • Последний визит:
    18.05.24 21:24:21

Это точно! Но у нас есть конкурентное преимущество- мы даем детям возможность общения вживую между собой в кругу единомышленников. ;)

27

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34

1

http://sd.uploads.ru/t/GlHW4.jpg  http://sf.uploads.ru/t/0ZUVr.jpg  http://s7.uploads.ru/t/oJ6IW.jpg  http://s7.uploads.ru/t/ApDTW.jpg  http://sg.uploads.ru/t/mRgCs.jpg

28

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34

2
http://sf.uploads.ru/t/jlM6T.jpg  http://se.uploads.ru/t/ulMeN.jpg  http://s0.uploads.ru/t/aSWCF.jpg  http://sa.uploads.ru/t/zuPZA.jpg  http://s8.uploads.ru/t/m0LbO.jpg

29

  • Автор: buharev
  • Участник
  • Зарегистрирован: 23.01.16
  • Сообщений: 468
  • Последний визит:
    18.05.24 21:24:21

Фото класс!  Особенно крайняя! Спасибо, Валера. И с приездом!
Я свою модель 11 числа погонял на водоеме. Запас водоизмещения килограмма 4. Так что можно детали хоть из бетона строить. :)

30

  • Автор: IBeRUS
  • Участник
  • IBeRUS
  • Откуда: Новороссийск
  • Зарегистрирован: 14.11.15
  • Сообщений: 521
  • Последний визит:
    Вчера 23:52:07
buharev написал(а):

По поводу дымохода на проекте 1124. Человек,служивший на нем пояснил, что под крышкой находятся жалюзи.

Однозначно жалюзи!Я служил на "Альбатросах" и видел их в "живую".

31

  • Автор: buharev
  • Участник
  • Зарегистрирован: 23.01.16
  • Сообщений: 468
  • Последний визит:
    18.05.24 21:24:21

Спасибо! :flag:  На днях получил книгу "Альбатрос.Настоящий корабль". Большая куча вопросов отпала.

32

  • Автор: buharev
  • Участник
  • Зарегистрирован: 23.01.16
  • Сообщений: 468
  • Последний визит:
    18.05.24 21:24:21

Нашел, точно жалюзи.http://s7.uploads.ru/t/WcX0T.jpg

33

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34
buharev написал(а):

Спасибо, Валера. И с приездом!

    Процесс "приезда" еще не завершен, как раньше пели - старость меня дома не застанет...  :)

  А пока - взгляд на небо через фальштрубу пр.266М.

http://sa.uploads.ru/t/eg91I.jpg http://s3.uploads.ru/t/ASxsa.jpg  http://sh.uploads.ru/t/2uveP.jpg http://se.uploads.ru/t/0xbu6.jpg  http://s5.uploads.ru/t/0ubNF.jpg  http://s3.uploads.ru/t/yQjSK.jpg  http://s4.uploads.ru/t/qUStZ.jpg  http://s9.uploads.ru/t/R3oBE.jpg  http://s1.uploads.ru/t/QbEq1.jpg  http://s5.uploads.ru/t/5h1bB.jpg  http://s8.uploads.ru/t/KXl5h.jpg

34

  • Автор: buharev
  • Участник
  • Зарегистрирован: 23.01.16
  • Сообщений: 468
  • Последний визит:
    18.05.24 21:24:21

Спасибо огромное, Валерий!
Теперь и этой трубы устройство понятно.
http://s9.uploads.ru/t/C0EAl.jpg

35

  • Автор: buharev
  • Участник
  • Зарегистрирован: 23.01.16
  • Сообщений: 468
  • Последний визит:
    18.05.24 21:24:21

Не спеша. :)  Надстройка-вариант №2. Из латуни не понравилась.
http://s5.uploads.ru/t/j4Es5.jpg

Трубу тоже буду переделывать. С учетом новой информации, буду делать паяной. Хорошо болванку не выкинул.

36

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34
buharev написал(а):

Не спеша.

  Отпуск помогает? :)

37

  • Автор: buharev
  • Участник
  • Зарегистрирован: 23.01.16
  • Сообщений: 468
  • Последний визит:
    18.05.24 21:24:21

Ага. :)  Валера, возник вопрос по привальному брусу. Он деревянный, между двух уголков и оббит металлической полосой?
http://s4.uploads.ru/t/0UD3s.jpg

38

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34
buharev написал(а):

Он деревянный, между двух уголков и оббит металлической полосой?

  Да, это деревянный брус обшитый с трех (или двух)  сторон полосой металла.
Лишнее тому подтверждение - гнилой брус на "украинце".

http://s6.uploads.ru/t/u9Vkz.jpg
http://s3.uploads.ru/t/ldoqu.jpg
http://sf.uploads.ru/t/AZs57.jpg

39

  • Автор: buharev
  • Участник
  • Зарегистрирован: 23.01.16
  • Сообщений: 468
  • Последний визит:
    18.05.24 21:24:21

Как всегда, самое интересное за кадром. :)
За счет чего держится открытым люк?
http://s5.uploads.ru/t/tNxzm.jpg

40

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34
buharev написал(а):

За счет чего держится открытым люк?

  Варианты или их комбинации:

- пружинная петля
- уравновешивающий пружинный привод
- стопор (на первом фото он виден по стрелке на соседнем люке)

Все это расписано в книге Гантваргера  "Дельные вещи в судостроении".  ;)

http://s4.uploads.ru/t/B4ntN.jpg  http://s2.uploads.ru/t/ydwDB.jpg

41

  • Автор: buharev
  • Участник
  • Зарегистрирован: 23.01.16
  • Сообщений: 468
  • Последний визит:
    18.05.24 21:24:21

Вчера погонял в перерывах между стартами на городских соревнованиях. Осталось совсем немного- сделать деталировку. :)
http://s3.uploads.ru/t/ikQ2o.jpg
http://sh.uploads.ru/t/co2Ja.jpg

42

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34
buharev написал(а):

Осталось совсем немного- сделать деталировку

   :cool:
Покажи как слип сделал и фальшборт.

43

  • Автор: buharev
  • Участник
  • Зарегистрирован: 23.01.16
  • Сообщений: 468
  • Последний визит:
    18.05.24 21:24:21

Еще не закончил. Дней через  десять покажу. Трудно мне латунь дается.

44

  • Автор: buharev
  • Участник
  • Зарегистрирован: 23.01.16
  • Сообщений: 468
  • Последний визит:
    18.05.24 21:24:21

Возник вопрос по слипу.

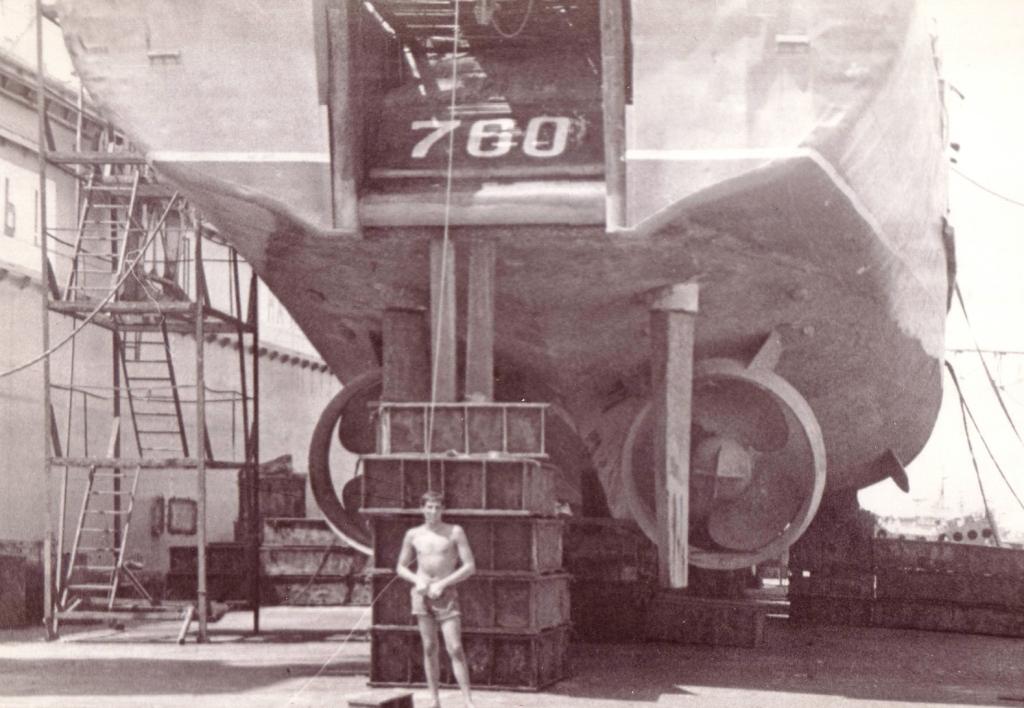

Есть такие чертежи. И фото, соответствующее чертежу.https://forumupload.ru/uploads/0013/94/06/16/t740627.jpg
https://forumupload.ru/uploads/0013/94/06/16/t329103.jpg
https://forumupload.ru/uploads/0013/94/06/16/t210826.jpg

45

  • Автор: buharev
  • Участник
  • Зарегистрирован: 23.01.16
  • Сообщений: 468
  • Последний визит:
    18.05.24 21:24:21

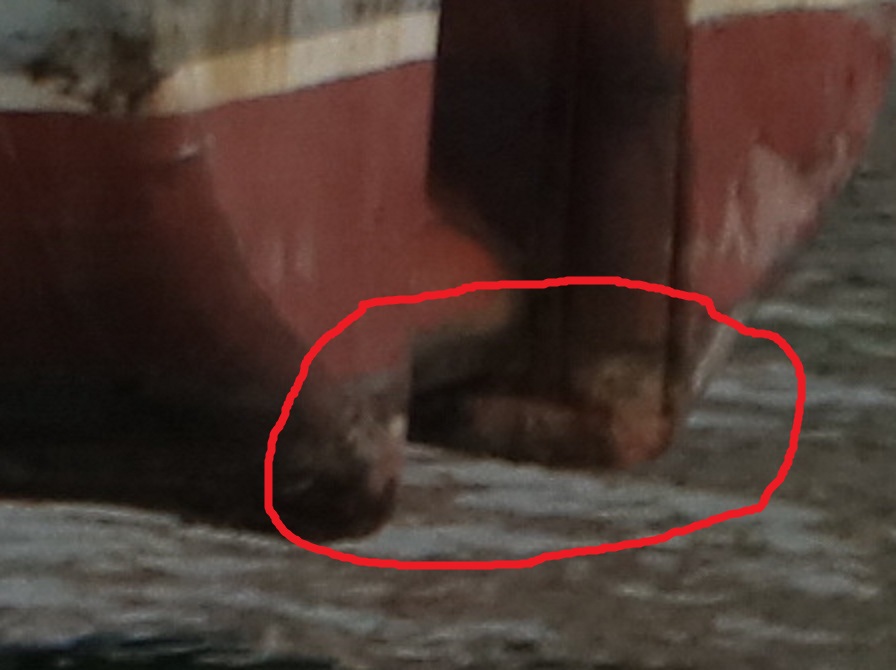

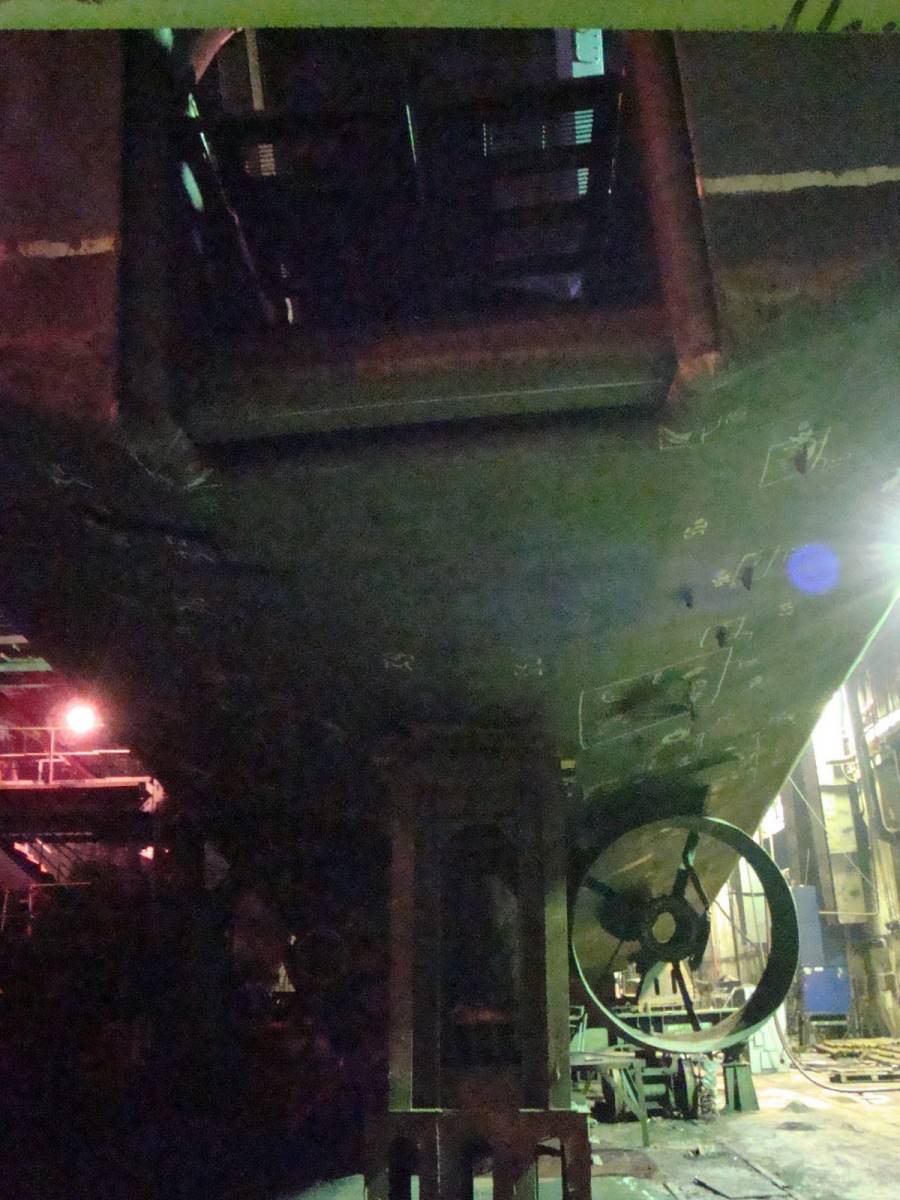

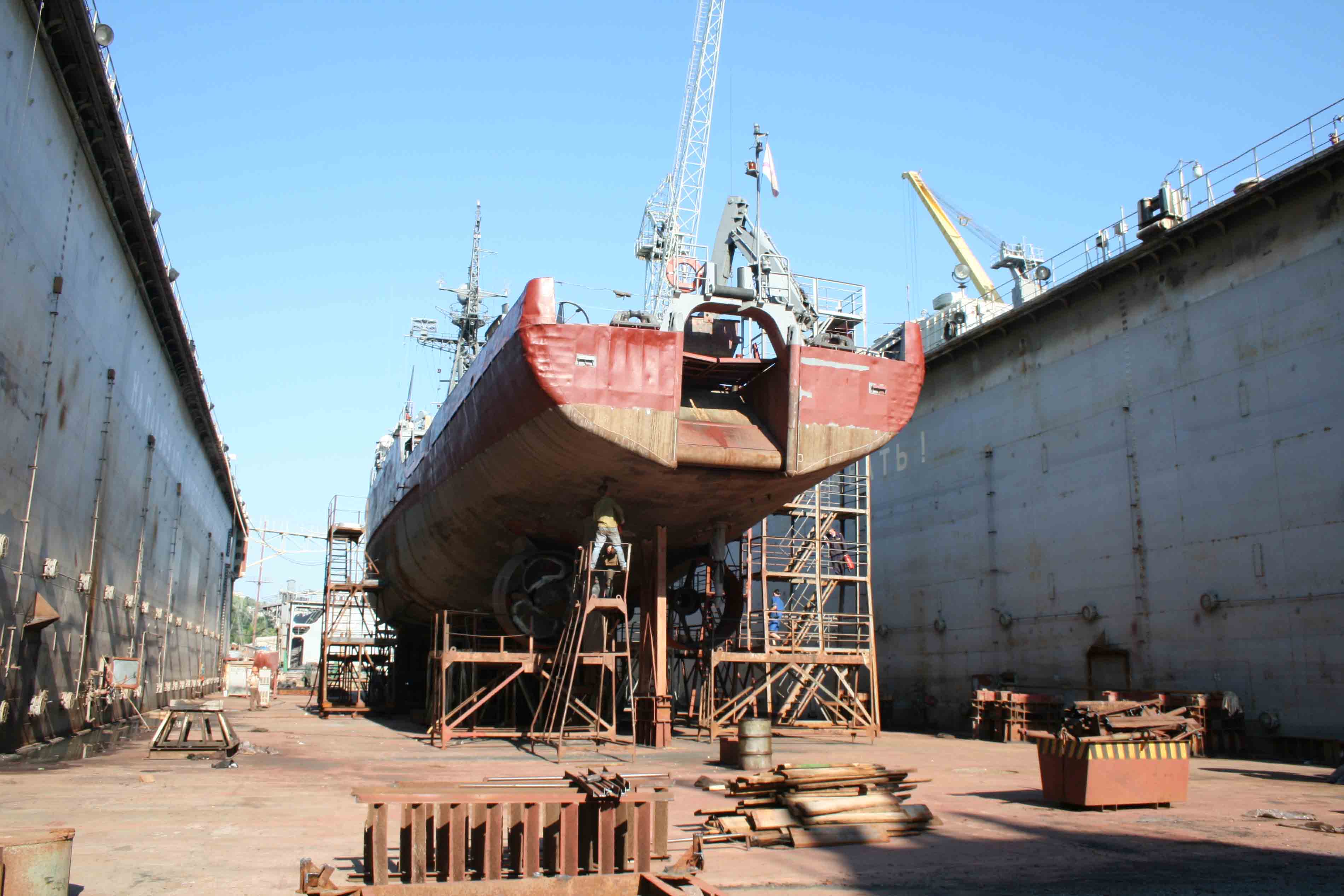

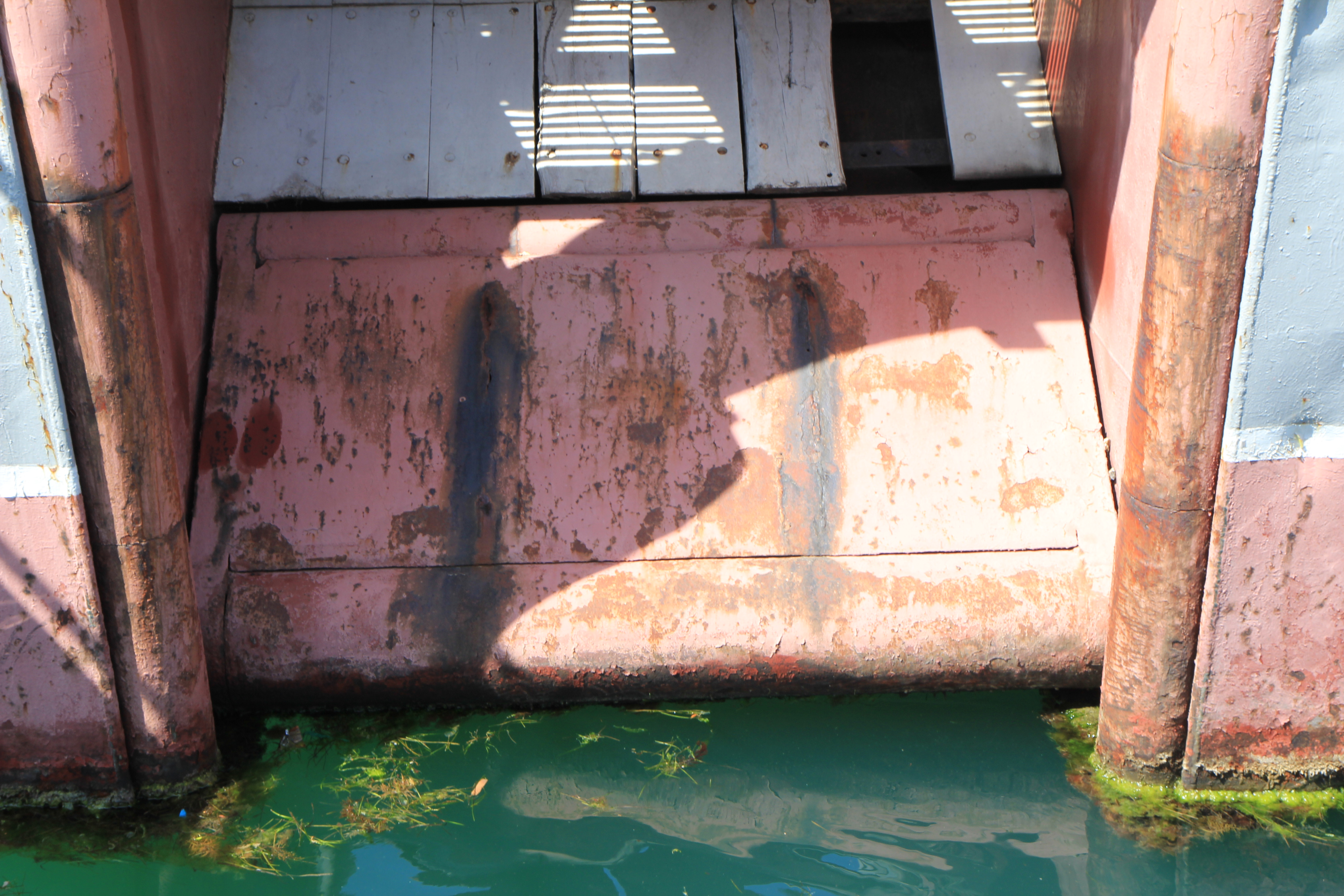

Однако на этих фото вроде проглядывается конструкция из трубы. Красным место обвел. Мне одному так кажется?https://forumupload.ru/uploads/0013/94/06/16/t381707.jpg
https://forumupload.ru/uploads/0013/94/06/16/t799844.jpg

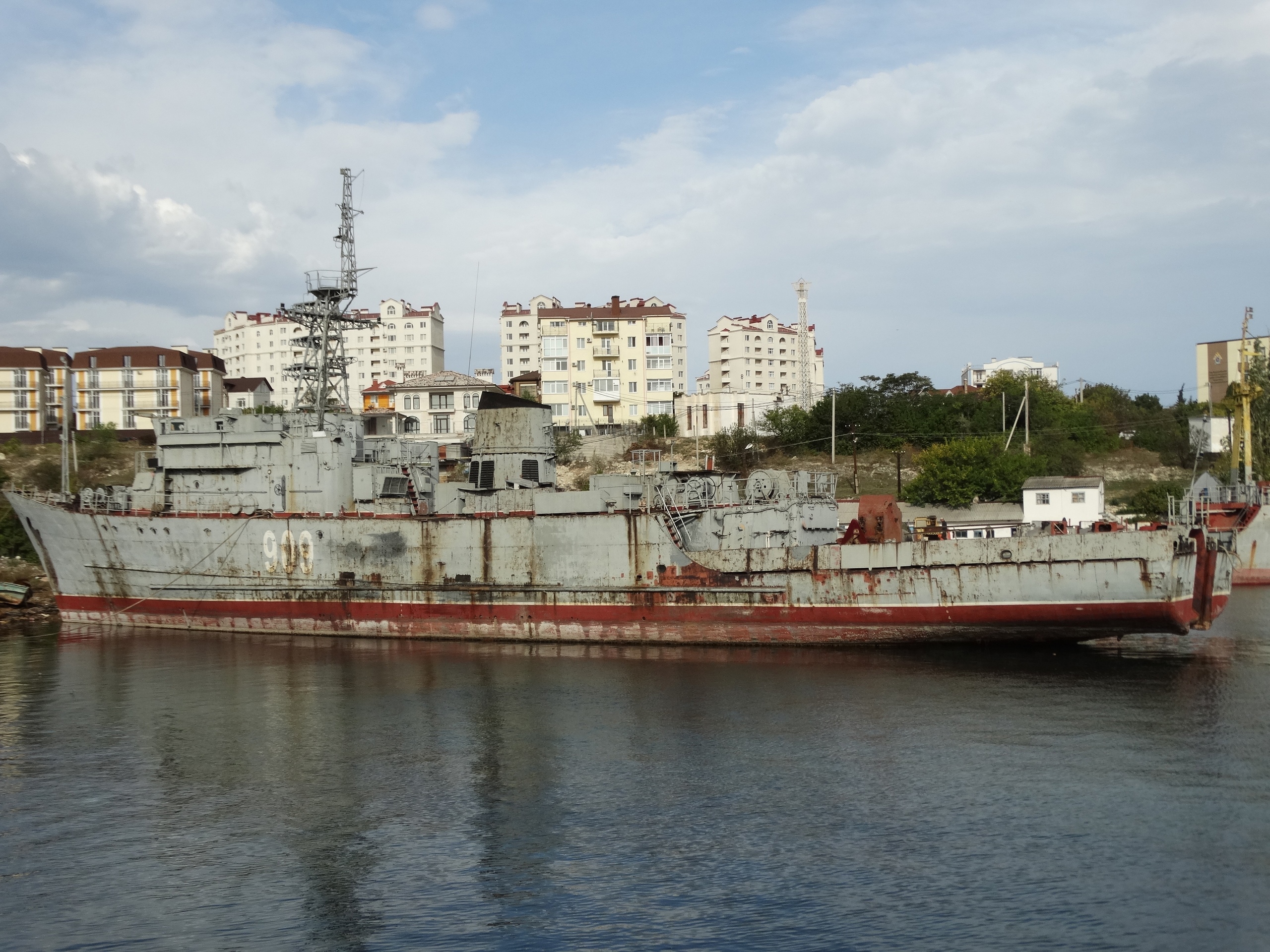

https://forumupload.ru/uploads/0013/94/06/16/t639768.jpg
https://forumupload.ru/uploads/0013/94/06/16/t619432.jpg
https://forumupload.ru/uploads/0013/94/06/16/t686465.jpg

46

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3557
  • Последний визит:
    Вчера 21:44:34
buharev написал(а):

расным место обвел. Мне одному так кажется?

Да ,похоже  там какя-то опора вварена... труба или полукруг....  может для подстраховки , чтбы  "поворотная пластина" не утонула  в случае чего... :|

На чертеже  этот момент не показан.

47

  • Автор: Kronma
  • Администратор
  • Kronma
  • Откуда: Москва
  • Зарегистрирован: 13.12.13
  • Сообщений: 585
  • Последний визит:
    12.05.24 19:15:06
buharev написал(а):

Есть такие чертежи.

А как подписана поз. 4 на нижнем чертеже?

48

  • Автор: buharev
  • Участник
  • Зарегистрирован: 23.01.16
  • Сообщений: 468
  • Последний визит:
    18.05.24 21:24:21

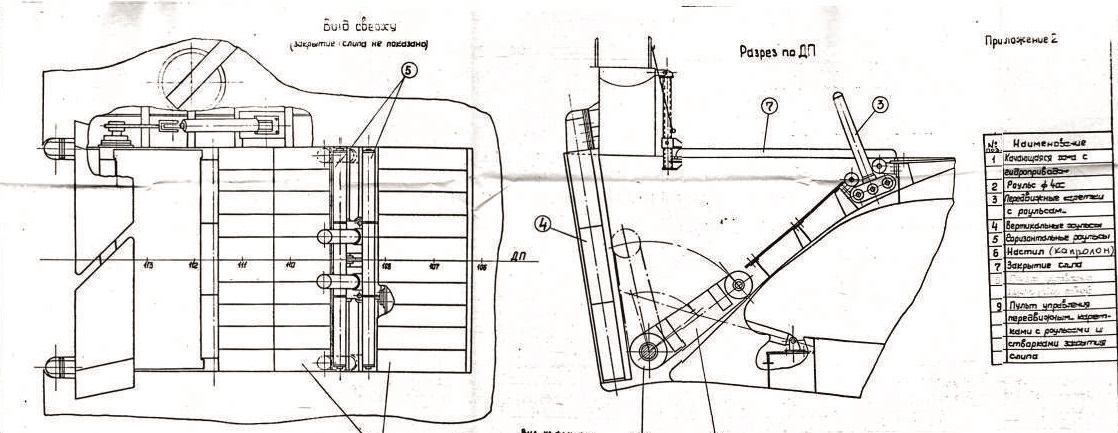

Это роульс. Интересует, какая форма сечения опоры. Стрелкой указал. Круг или полукруг? Не могу определится.
https://forumupload.ru/uploads/0013/94/06/16/t464084.jpg
https://forumupload.ru/uploads/0013/94/06/16/t864904.jpg

49

  • Автор: lizard333
  • Участник
  • lizard333
  • Откуда: Севастополь
  • Зарегистрирован: 08.05.22
  • Сообщений: 108
  • Последний визит:
    22.03.24 19:19:34

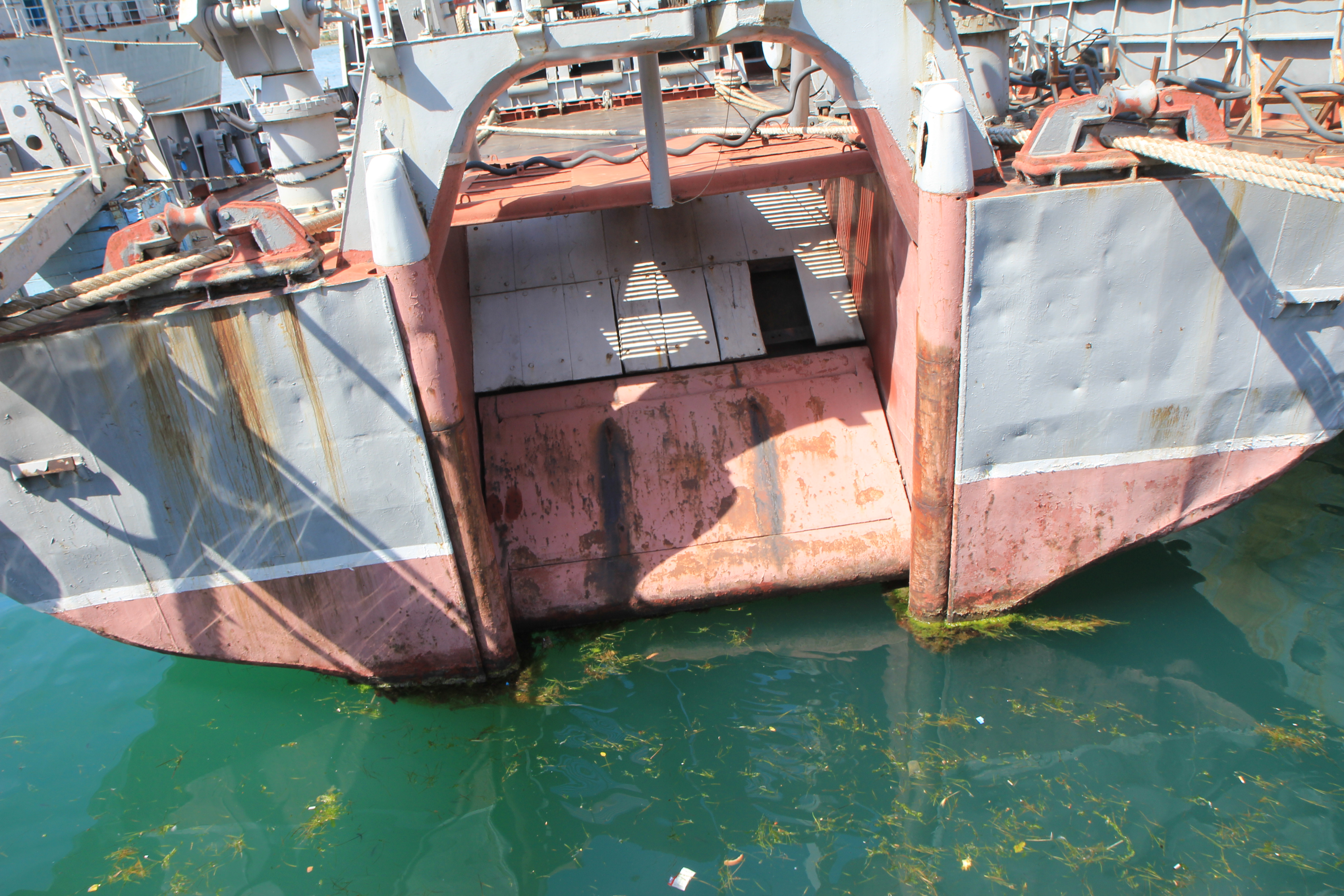

https://forumupload.ru/uploads/0013/94/06/28/t471883.jpg
Судя по фото, скорее всего круг.

Отредактировано lizard333 (27.08.22 12:09:46)

50

  • Автор: Алексей Логинов
  • Администратор
  • Алексей Логинов
  • Зарегистрирован: 29.11.13
  • Сообщений: 1362
  • Последний визит:
    Вчера 23:58:22

Мне тоже кажется что круг. Полукруг не очень типовой сортамент. Хотя и применяется.

Страница: 1 2

Вы здесь » Форум Судомодельный клуб » Общие вопросы » Морской тральщик проекта 266М, масштаб 1:50

Рейтинг форумов | Создать форум бесплатно
