Всей честной компании привет!
Пришлось сделать шаг в сторону от "Находки".

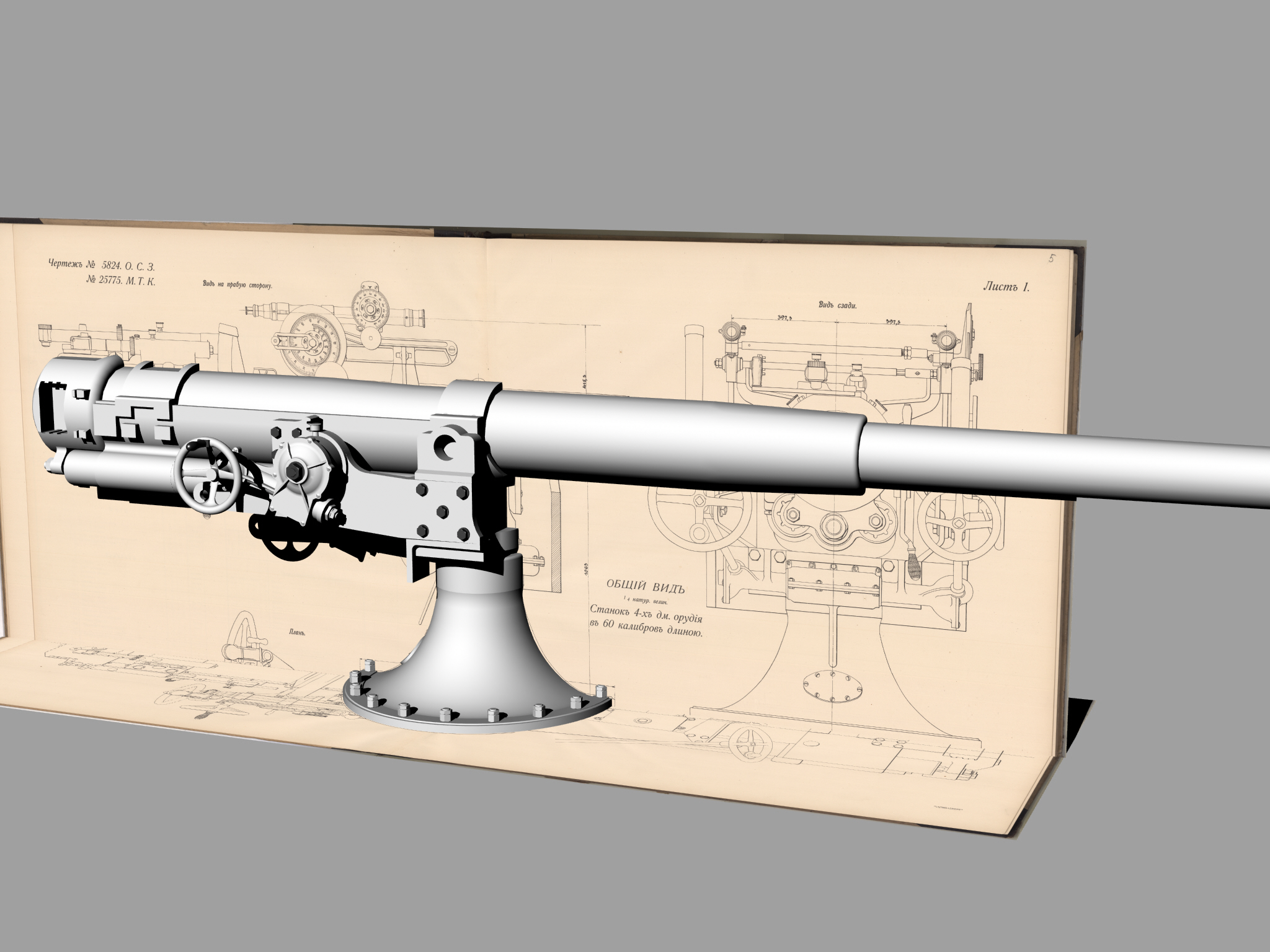

А посему... потихонечку вырисовывается вот такой агрегат...

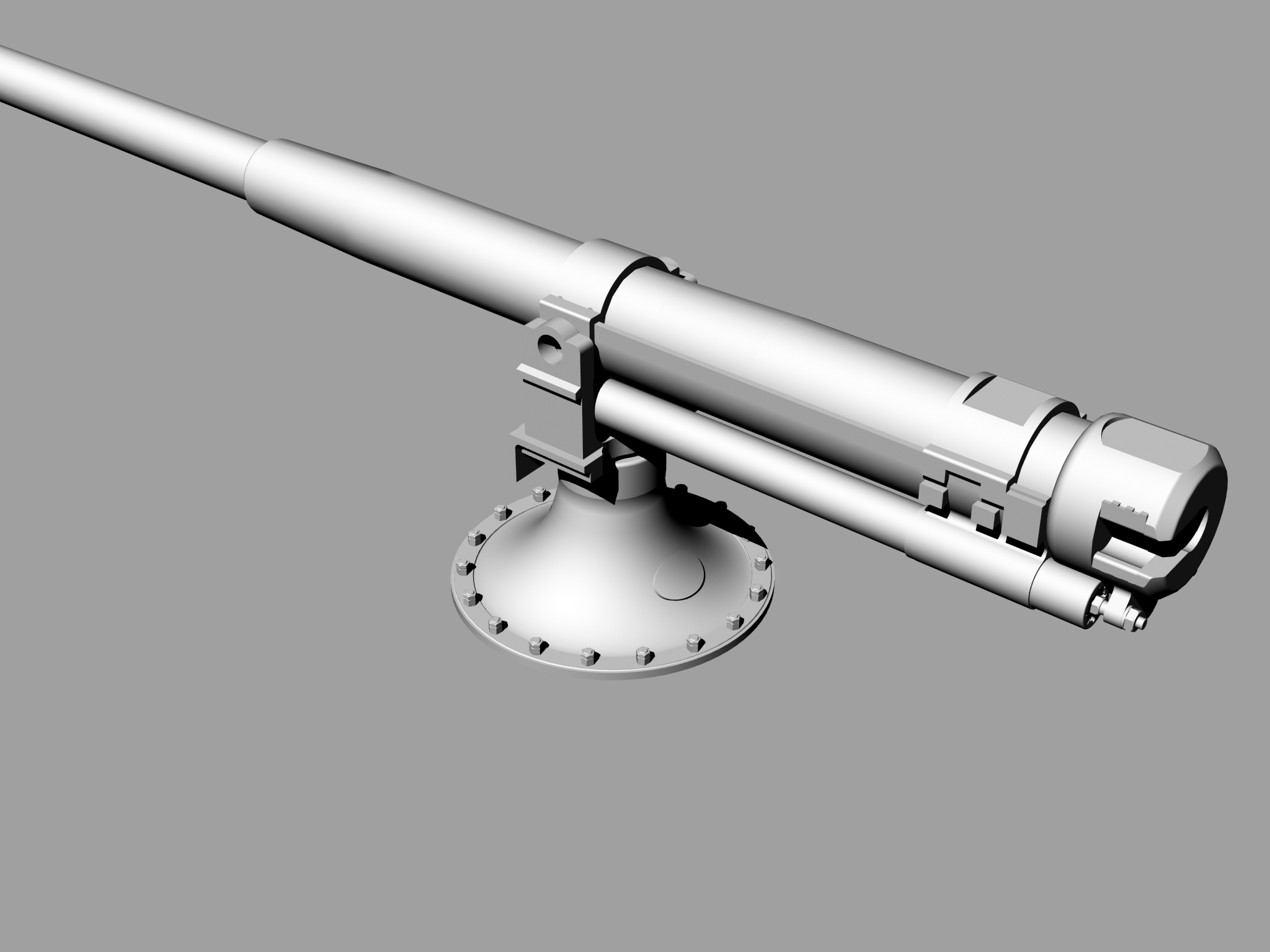

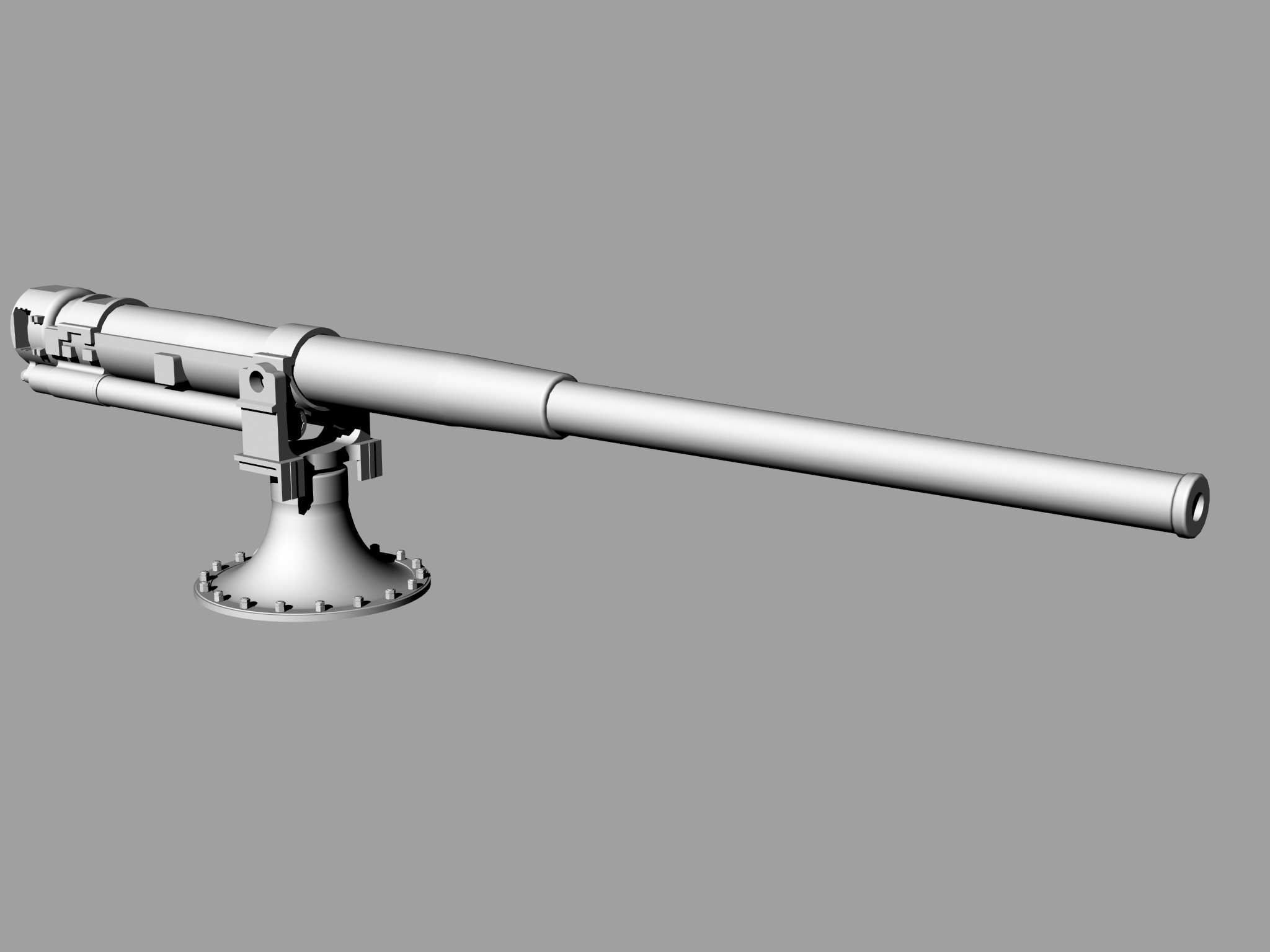

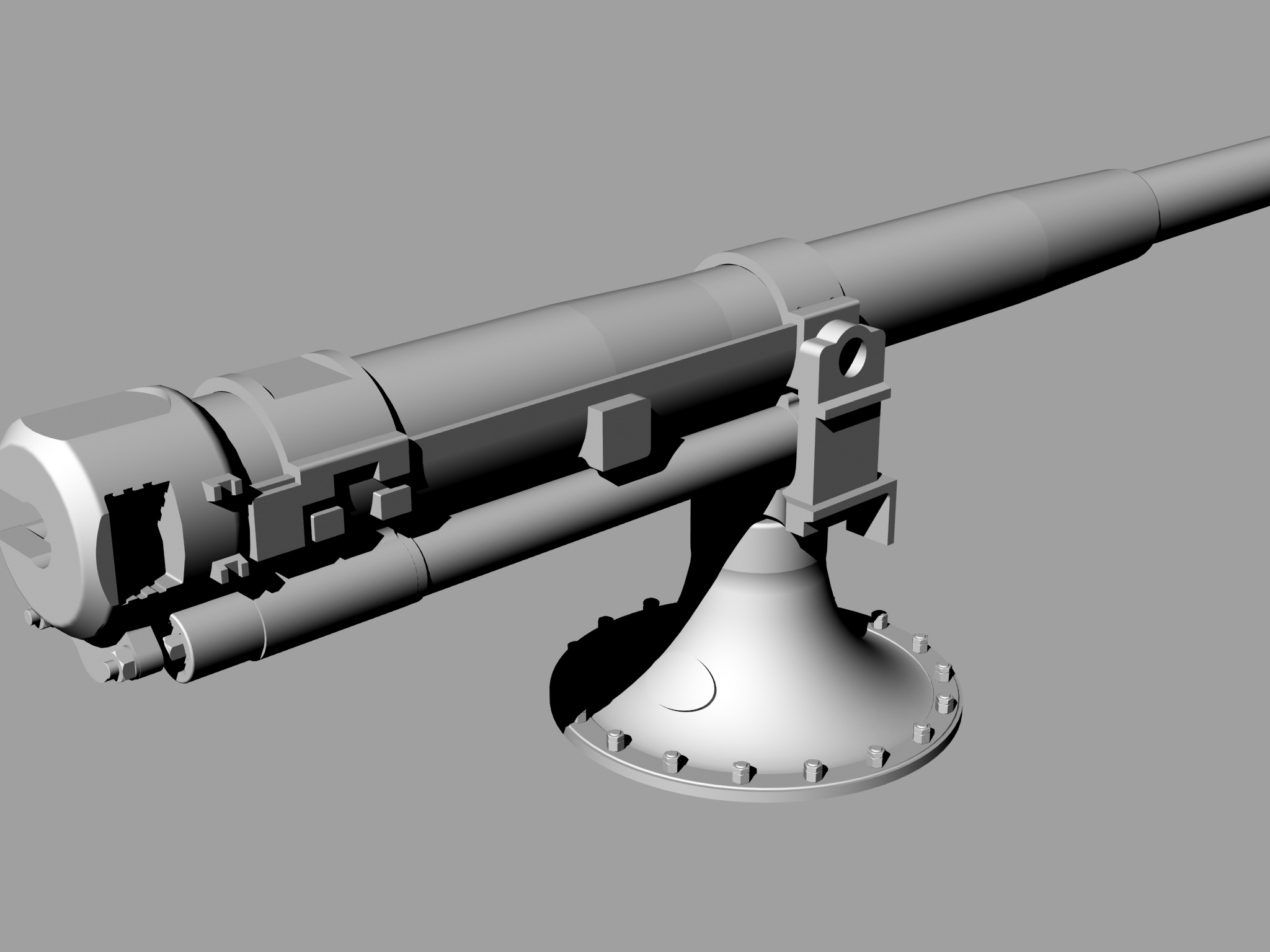

https://upforme.ru/uploads/0013/94/06/9/t142576.jpg https://upforme.ru/uploads/0013/94/06/9/t474146.jpg https://upforme.ru/uploads/0013/94/06/9/t929444.jpg https://upforme.ru/uploads/0013/94/06/9/t906187.jpg

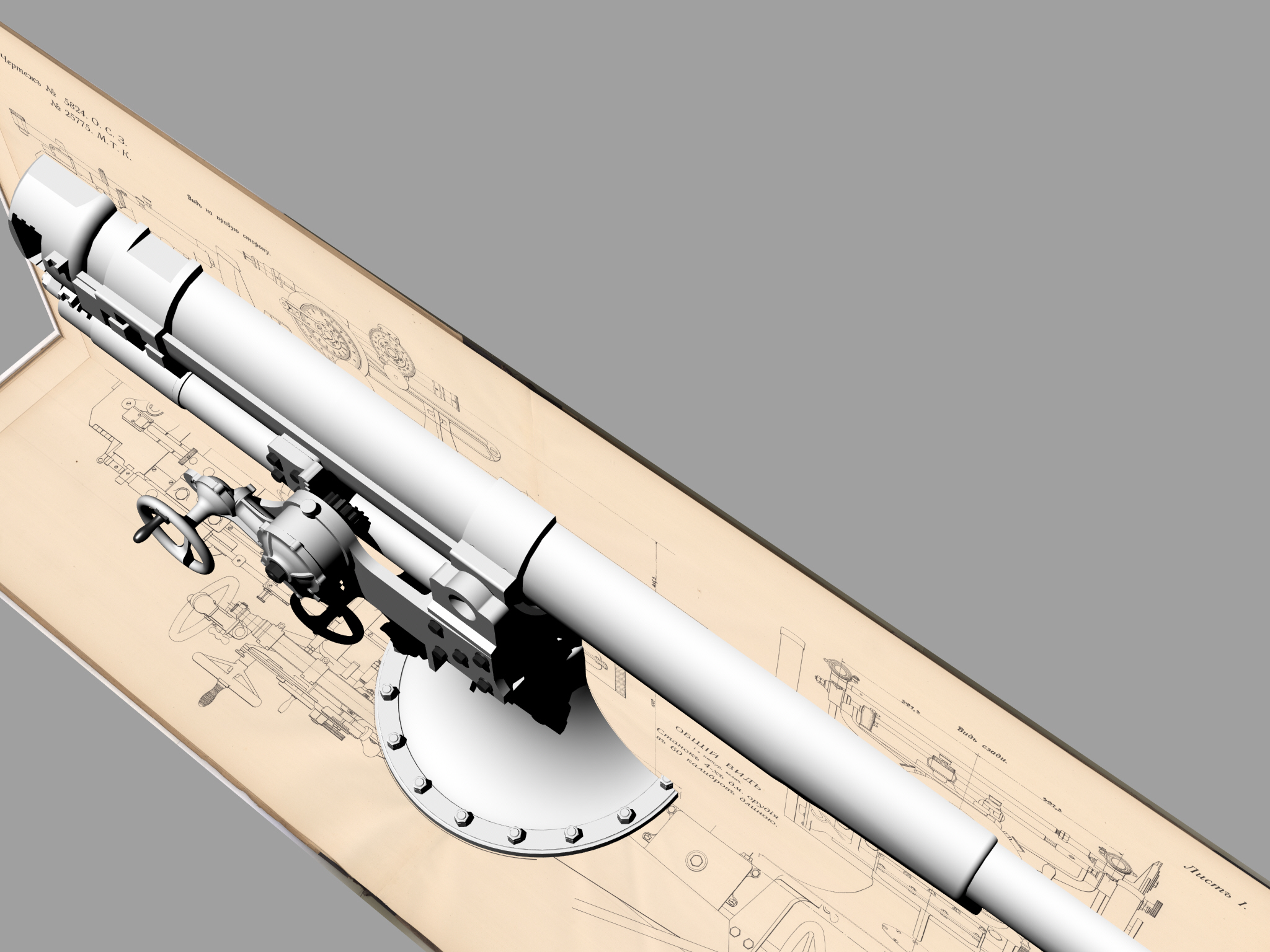

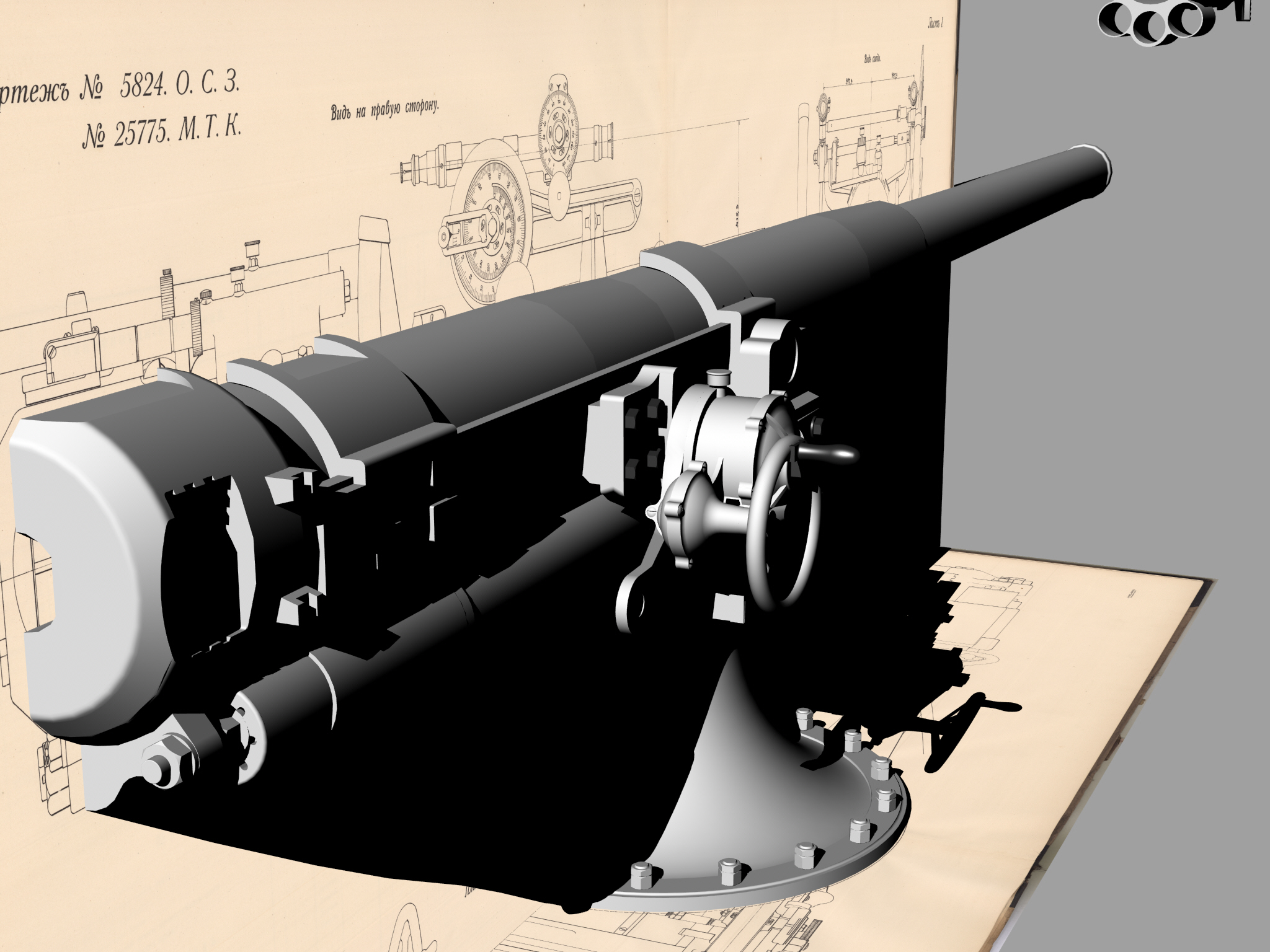

https://upforme.ru/uploads/0013/94/06/9/t220084.jpg https://upforme.ru/uploads/0013/94/06/9/t936422.jpg https://upforme.ru/uploads/0013/94/06/9/t767854.jpg

2

  • Автор: Алексей
  • Зарегистрирован: 19.03.23
  • Сообщений: 107
  • Последний визит:
    Вчера 04:59:40
shhturman написал(а):

Пришлось сделать шаг в сторону от "Находки".

может с "Мичманомъ"   связаться - он ее рисовал во всех масштабах относительно недавно ?

3

  • Автор: Kronma
  • Kronma
  • Откуда: Москва
  • Зарегистрирован: 13.12.13
  • Сообщений: 711
  • Последний визит:
    13.11.26 07:20:43
shhturman написал(а):

потихонечку вырисовывается вот такой агрегат...

На какой год будешь делать "агрегат"?  8-)

4

  • Автор: shhturman
  • shhturman
  • Откуда: Санкт-Петербург
  • Зарегистрирован: 02.02.14
  • Сообщений: 1576
  • Последний визит:
    Сегодня 01:54:07
Алексей написал(а):

может с "Мичманомъ"   связаться - он ее рисовал во всех масштабах относительно недавно ?

Я в курсе. Но хочется своими руками.

5

  • Автор: shhturman
  • shhturman
  • Откуда: Санкт-Петербург
  • Зарегистрирован: 02.02.14
  • Сообщений: 1576
  • Последний визит:
    Сегодня 01:54:07
Kronma написал(а):

На какой год будешь делать "агрегат"?

Для начала - первоначальный вариант по альбому ОСЗ

6

  • Автор: Kronma
  • Kronma
  • Откуда: Москва
  • Зарегистрирован: 13.12.13
  • Сообщений: 711
  • Последний визит:
    13.11.26 07:20:43
shhturman написал(а):

Для начала - первоначальный вариант

Желаю успешной работы!

7

  • Автор: villi
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 4733
  • Последний визит:
    Вчера 23:17:26
Алексей написал(а):

может с "Мичманомъ"   связаться - он ее рисовал во всех масштабах относительно недавно ?

А где можно глянуть на процесс от "Мичманъ" ?  :question:

8

  • Автор: Алексей
  • Зарегистрирован: 19.03.23
  • Сообщений: 107
  • Последний визит:
    Вчера 04:59:40
villi написал(а):

А где можно глянуть на процесс от "Мичманъ"

в  ВК

https://vk.ru/wall-228559594_70

было больше вроде или почистил он или ВК глючит

9

  • Автор: shhturman
  • shhturman
  • Откуда: Санкт-Петербург
  • Зарегистрирован: 02.02.14
  • Сообщений: 1576
  • Последний визит:
    Сегодня 01:54:07

"Стендовая модель - 102-мм (4дм) пушка/орудие Обуховского завода, обр. 1911 г. Масштаб 1:35."
https://upforme.ru/uploads/0013/94/06/9/t714161.jpg https://upforme.ru/uploads/0013/94/06/9/t973934.jpg https://upforme.ru/uploads/0013/94/06/9/t991017.jpg https://upforme.ru/uploads/0013/94/06/9/t14829.jpg
https://upforme.ru/uploads/0013/94/06/9/t833262.jpg https://upforme.ru/uploads/0013/94/06/9/t583492.jpg https://upforme.ru/uploads/0013/94/06/9/t670578.jpg https://upforme.ru/uploads/0013/94/06/9/t641026.jpg
https://upforme.ru/uploads/0013/94/06/9/t733782.jpg https://upforme.ru/uploads/0013/94/06/9/t671342.jpg

villi написал(а):

А где можно глянуть на процесс от "Мичманъ" ?

Процесса я не видел, только конечный результат...

Отредактировано shhturman (24.09.26 21:20:08)

10

  • Автор: shhturman
  • shhturman
  • Откуда: Санкт-Петербург
  • Зарегистрирован: 02.02.14
  • Сообщений: 1576
  • Последний визит:
    Сегодня 01:54:07

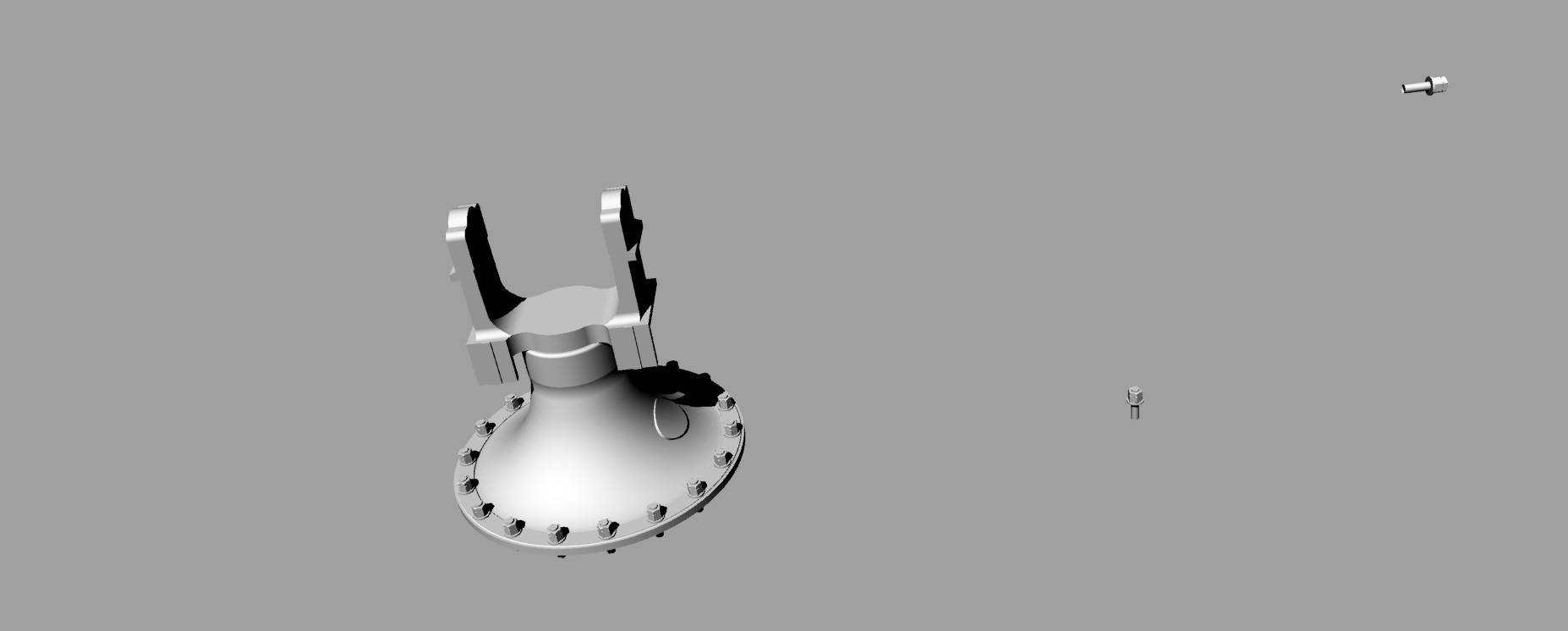

За выходные нарисовал поворотный механизм с балками вертлюга...
https://upforme.ru/uploads/0013/94/06/9/t509794.jpg https://upforme.ru/uploads/0013/94/06/9/t424549.jpg https://upforme.ru/uploads/0013/94/06/9/t169165.jpg https://upforme.ru/uploads/0013/94/06/9/t39206.jpg
https://upforme.ru/uploads/0013/94/06/9/t339642.jpg

Отредактировано shhturman (27.09.26 22:26:37)

11

  • Автор: shhturman
  • shhturman
  • Откуда: Санкт-Петербург
  • Зарегистрирован: 02.02.14
  • Сообщений: 1576
  • Последний визит:
    Сегодня 01:54:07

Добавил щит...
https://upforme.ru/uploads/0013/94/06/9/t555195.jpg https://upforme.ru/uploads/0013/94/06/9/t301635.jpg https://upforme.ru/uploads/0013/94/06/9/t582067.jpg https://upforme.ru/uploads/0013/94/06/9/t715659.jpg
https://upforme.ru/uploads/0013/94/06/9/t135323.jpg

12

  • Автор: shhturman
  • shhturman
  • Откуда: Санкт-Петербург
  • Зарегистрирован: 02.02.14
  • Сообщений: 1576
  • Последний визит:
    Сегодня 01:54:07

Приступаю к созданию прицела. Столкнулся с офигенным дефектом на чертеже :writing:
https://upforme.ru/uploads/0013/94/06/9/t694829.jpg https://upforme.ru/uploads/0013/94/06/9/t872205.jpg https://upforme.ru/uploads/0013/94/06/9/t58958.jpg

13

  • Автор: shhturman
  • shhturman
  • Откуда: Санкт-Петербург
  • Зарегистрирован: 02.02.14
  • Сообщений: 1576
  • Последний визит:
    Сегодня 01:54:07
shhturman написал(а):

Приступаю к созданию прицела

https://upforme.ru/uploads/0013/94/06/9/t327614.jpg https://upforme.ru/uploads/0013/94/06/9/t513615.jpg https://upforme.ru/uploads/0013/94/06/9/t256209.jpg

14

  • Автор: shhturman
  • shhturman
  • Откуда: Санкт-Петербург
  • Зарегистрирован: 02.02.14
  • Сообщений: 1576
  • Последний визит:
    Сегодня 01:54:07

Немножко деталей добавилось
https://upforme.ru/uploads/0013/94/06/9/t161862.jpg

Отредактировано shhturman (11.10.26 22:37:48)

15

  • Автор: shhturman
  • shhturman
  • Откуда: Санкт-Петербург
  • Зарегистрирован: 02.02.14
  • Сообщений: 1576
  • Последний визит:
    Сегодня 01:54:07

И еще немного за вечер...
https://upforme.ru/uploads/0013/94/06/9/t249780.jpg https://upforme.ru/uploads/0013/94/06/9/t294318.jpg

16

  • Автор: Koreets
  • Зарегистрирован: 10.03.25
  • Сообщений: 100
  • Последний визит:
    07.11.26 13:29:13
shhturman написал(а):

Для начала - первоначальный вариант по альбому ОСЗ

Можете плз подсказать, где можно ознакомиться с упомянутым "Альбомом"?

17

  • Автор: shhturman
  • shhturman
  • Откуда: Санкт-Петербург
  • Зарегистрирован: 02.02.14
  • Сообщений: 1576
  • Последний визит:
    Сегодня 01:54:07
Koreets написал(а):

Можете плз подсказать, где можно ознакомиться с упомянутым "Альбомом"?

Можно ознакомиться в РГА ВМФ, где я заказывал копирование из обоих частей:
Фонд 876, Опись 199, Ед.Хр.37 - Станок 4-дм орудия в 60 калибров.
Фонд 876, Опись 199, Ед.Хр.264 - 4-дм орудие в 60 калибров длиною и прицел к нему.
Можно - в ЦВМБ, где хранятся обе части, и где я тоже копировал часть листов.

Завершение прицела уже близко...
https://upforme.ru/uploads/0013/94/06/9/t343697.jpg https://upforme.ru/uploads/0013/94/06/9/t293580.jpg

Отредактировано shhturman (14.10.26 23:35:53)

18

  • Автор: shhturman
  • shhturman
  • Откуда: Санкт-Петербург
  • Зарегистрирован: 02.02.14
  • Сообщений: 1576
  • Последний визит:
    Сегодня 01:54:07
shhturman написал(а):

Завершение прицела уже близко...

Совсем близко...
https://upforme.ru/uploads/0013/94/06/9/t800900.jpg https://upforme.ru/uploads/0013/94/06/9/t187234.jpg https://upforme.ru/uploads/0013/94/06/9/t464048.jpg

19

  • Автор: shhturman
  • shhturman
  • Откуда: Санкт-Петербург
  • Зарегистрирован: 02.02.14
  • Сообщений: 1576
  • Последний визит:
    Сегодня 01:54:07

Все, прицел готов... переходим к полуавтоматике...
https://upforme.ru/uploads/0013/94/06/9/t968935.jpg https://upforme.ru/uploads/0013/94/06/9/t497919.jpg https://upforme.ru/uploads/0013/94/06/9/t18206.jpg https://upforme.ru/uploads/0013/94/06/9/t56789.jpg

20

  • Автор: shhturman
  • shhturman
  • Откуда: Санкт-Петербург
  • Зарегистрирован: 02.02.14
  • Сообщений: 1576
  • Последний визит:
    Сегодня 01:54:07
shhturman написал(а):

переходим к полуавтоматике...

https://upforme.ru/uploads/0013/94/06/9/t967983.jpg https://upforme.ru/uploads/0013/94/06/9/t402865.jpg https://upforme.ru/uploads/0013/94/06/9/t96435.jpg
Вот так как то идет...

21

  • Автор: shhturman
  • shhturman
  • Откуда: Санкт-Петербург
  • Зарегистрирован: 02.02.14
  • Сообщений: 1576
  • Последний визит:
    Сегодня 01:54:07
shhturman написал(а):

Вот так как то идет...

Осталось совсем немного...
https://upforme.ru/uploads/0013/94/06/9/t439488.jpg https://upforme.ru/uploads/0013/94/06/9/t332428.jpg https://upforme.ru/uploads/0013/94/06/9/t268841.jpg

22

  • Автор: Алексей Логинов
  • Алексей Логинов
  • Зарегистрирован: 29.11.13
  • Сообщений: 2017
  • Последний визит:
    Сегодня 01:21:37

Артур,а что потом? Печать? Литье?

23

  • Автор: vitaly-m
  • Зарегистрирован: 29.11.13
  • Сообщений: 695
  • Последний визит:
    Вчера 20:36:07
Алексей Логинов написал(а):

Артур,а что потом? Печать? Литье?

Присоединяюсь к вопросу. Куда такая красота?

24

  • Автор: shhturman
  • shhturman
  • Откуда: Санкт-Петербург
  • Зарегистрирован: 02.02.14
  • Сообщений: 1576
  • Последний визит:
    Сегодня 01:54:07
Алексей Логинов написал(а):

Артур,а что потом? Печать? Литье?

Сначала попробуем напечатать. А там - как пойдет...
Ну вот и все... практически все... теперь это надо преобразовать в нужный масштаб и успокоиться... :tomato:
https://upforme.ru/uploads/0013/94/06/9/t210957.jpg https://upforme.ru/uploads/0013/94/06/9/t825981.jpg https://upforme.ru/uploads/0013/94/06/9/t85378.jpg https://upforme.ru/uploads/0013/94/06/9/t327387.jpg
https://upforme.ru/uploads/0013/94/06/9/t934038.jpg https://upforme.ru/uploads/0013/94/06/9/t977844.jpg

Отредактировано shhturman (31.10.26 21:50:00)

25

  • Автор: Алексей Логинов
  • Алексей Логинов
  • Зарегистрирован: 29.11.13
  • Сообщений: 2017
  • Последний визит:
    Сегодня 01:21:37

Еще надо снаряды.

26

  • Автор: Samyn
  • Samyn
  • Откуда: М.О г Подольск микр. Львовский
  • Зарегистрирован: 16.02.16
  • Сообщений: 271
  • Последний визит:
    13.11.26 19:18:02
shhturman написал(а):

Сначала попробуем напечатать. А там - как пойдет...

Это тернистый путь!!!!!! И я думаю что долгий .... Разделение по сегментам , правильная установка поддержек!!!! ,печать ,соединение сочлинений  . Это только кажется что все так просто.. Печать это очередной этап после черчения.

Подпись автора

Мой телеграмм https://t.me/+zyaS9ieyr1MwNWYy

27

  • Автор: richie
  • richie
  • Откуда: Краснодар
  • Зарегистрирован: 06.03.25
  • Сообщений: 244
  • Последний визит:
    Вчера 13:40:08

От масштаба завесить будет...

28

  • Автор: shhturman
  • shhturman
  • Откуда: Санкт-Петербург
  • Зарегистрирован: 02.02.14
  • Сообщений: 1576
  • Последний визит:
    Сегодня 01:54:07
Samyn написал(а):

Это тернистый путь!!!!!! И я думаю что долгий ....

Это уже 6-я, пардон, уже 8-я разработанная мною пушка для печати. А еще было 3 грузовика-носителя. Думаю, справимся... :flirt:

Отредактировано shhturman (01.11.26 16:46:09)

29

  • Автор: shhturman
  • shhturman
  • Откуда: Санкт-Петербург
  • Зарегистрирован: 02.02.14
  • Сообщений: 1576
  • Последний визит:
    Сегодня 01:54:07
Алексей Логинов написал(а):

Еще надо снаряды.

https://upforme.ru/uploads/0013/94/06/9/t183886.jpg
Надо, значит будут.
Фугасный обр. 1915,
Фугасный обр. 1911,
Ныряющий обр. 1915

30

  • Автор: Алексей Логинов
  • Алексей Логинов
  • Зарегистрирован: 29.11.13
  • Сообщений: 2017
  • Последний визит:
    Сегодня 01:21:37

То что нужно!

31

  • Автор: Kronma
  • Kronma
  • Откуда: Москва
  • Зарегистрирован: 13.12.13
  • Сообщений: 711
  • Последний визит:
    13.11.26 07:20:43
shhturman написал(а):

Ну вот и все...
теперь ... надо ...успокоиться

Т.е. дальнейшее развитие этого станка делать не планируешь?
На 1916/17 гг.

32

  • Автор: shhturman
  • shhturman
  • Откуда: Санкт-Петербург
  • Зарегистрирован: 02.02.14
  • Сообщений: 1576
  • Последний визит:
    Сегодня 01:54:07
Kronma написал(а):

Т.е. дальнейшее развитие этого станка делать не планируешь?
На 1916/17 гг.

Там вариантов гораздо больше...
Станок обр. 1911 года с УВН 15 гр. с прицелами типа Виккерса,
Станок обр. 1912 года с УВН 15 гр. с прицелами типа Виккерса,
Станок обр. 1911 года модернизированный до УВН 20 гр. с прицелами ОСЗ обр. 1913 года, на барабане высотой 200 мм,
Станок обр. 1912 года модернизированный до УВН 20 гр. с прицелами ОСЗ обр. 1913 года, на барабане высотой 200 мм,
Станок обр. 1911 года модернизированный до УВН 25 гр. с измененным вертлюгом, с прицелами ОСЗ обр. 1913 года, на барабане высотой 320 мм,
Станок обр. 1912 года модернизированный до УВН 25 гр. с измененным вертлюгом, с прицелами ОСЗ обр. 1913 года, на барабане высотой 320 мм,
Станок обр. 1911 года модернизированный до УВН 30 гр. с измененным вертлюгом, с прицелами ОСЗ обр. 1913 года, на барабане высотой 500 мм,
Станок обр. 1912 года модернизированный до УВН 30 гр. с измененным вертлюгом, с прицелами ОСЗ обр. 1913 года, на барабане высотой 500 мм.
Но на них у меня чертежей пока нет. Поможешь - будут и модели. :yep:

33

  • Автор: Kronma
  • Kronma
  • Откуда: Москва
  • Зарегистрирован: 13.12.13
  • Сообщений: 711
  • Последний визит:
    13.11.26 07:20:43
shhturman написал(а):

Там вариантов гораздо больше...

Меня сейчас больше Фокс обр. 1916/17гг занимает. (С)   8-)

shhturman написал(а):

Станок обр. 1911 года с УВН...

В 421 фонде должно быть до пса таких картинок, но я этот фонд по артсистемам глубоко не копал, только позднюю ПМВ прошёл.

shhturman написал(а):

у меня чертежей пока нет. Поможешь

Посмотрю, что есть.

34

  • Автор: shhturman
  • shhturman
  • Откуда: Санкт-Петербург
  • Зарегистрирован: 02.02.14
  • Сообщений: 1576
  • Последний визит:
    Сегодня 01:54:07
Kronma написал(а):

Меня сейчас больше Фокс обр. 1916/17гг занимает. (С)

Ты имеешь ввиду образец Металлического завода для эсминцев серии "Гогланд" заказанных в 1917 году?

Kronma написал(а):

В 421 фонде должно быть до пса таких картинок, но я этот фонд по артсистемам глубоко не копал, только позднюю ПМВ прошёл.

Кое-что видел, но не шерстил досконально.

Kronma написал(а):

Посмотрю, что есть.

:cool:

35

  • Автор: shhturman
  • shhturman
  • Откуда: Санкт-Петербург
  • Зарегистрирован: 02.02.14
  • Сообщений: 1576
  • Последний визит:
    Сегодня 01:54:07
shhturman написал(а):

теперь это надо преобразовать в нужный масштаб и успокоиться...

Все, работа в 1:50 закончена... отправляю на печать...
https://upforme.ru/uploads/0013/94/06/9/t439683.jpg https://upforme.ru/uploads/0013/94/06/9/t861615.jpg

Страница: 1

Вы здесь » Форум Судомодельный клуб » Общие вопросы » 4"/60 орудие системы ОСЗ...

Рейтинг форумов | Создать форум бесплатно
