Итальянский эсминец "Turbine" на 1936 г.

Страница: 1

Сообщений 1 страница 40 из 40

1

  • Автор: IBeRUS
  • IBeRUS
  • Откуда: Новороссийск
  • Зарегистрирован: 14.11.15
  • Сообщений: 820
  • Последний визит:
    Сегодня 00:32:52

Помолясь приступим!

2

  • Автор: IBeRUS
  • IBeRUS
  • Откуда: Новороссийск
  • Зарегистрирован: 14.11.15
  • Сообщений: 820
  • Последний визит:
    Сегодня 00:32:52

Для музея участия советских добровольцев в гражданской войне в Испании, начинаю постройку итальянского ЭМ "Турбине", принимавшего непосредственное участие в событиях той войны. Если кому-то интересны подробности действий этого ЭМ, уверен, уважаемый Сергей Васильевич подробно всё расскажет. Вот этот эсминец:
https://upforme.ru/uploads/0013/94/06/13/t577499.jpg

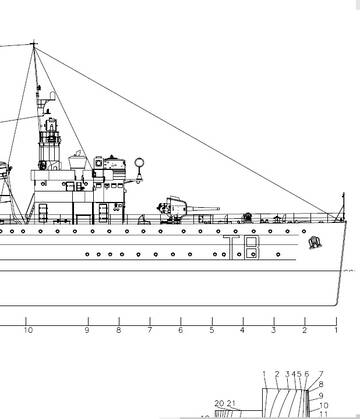

Мой добрый друг помог с чертежами (вот фрагмент):
https://upforme.ru/uploads/0013/94/06/13/t756215.jpg

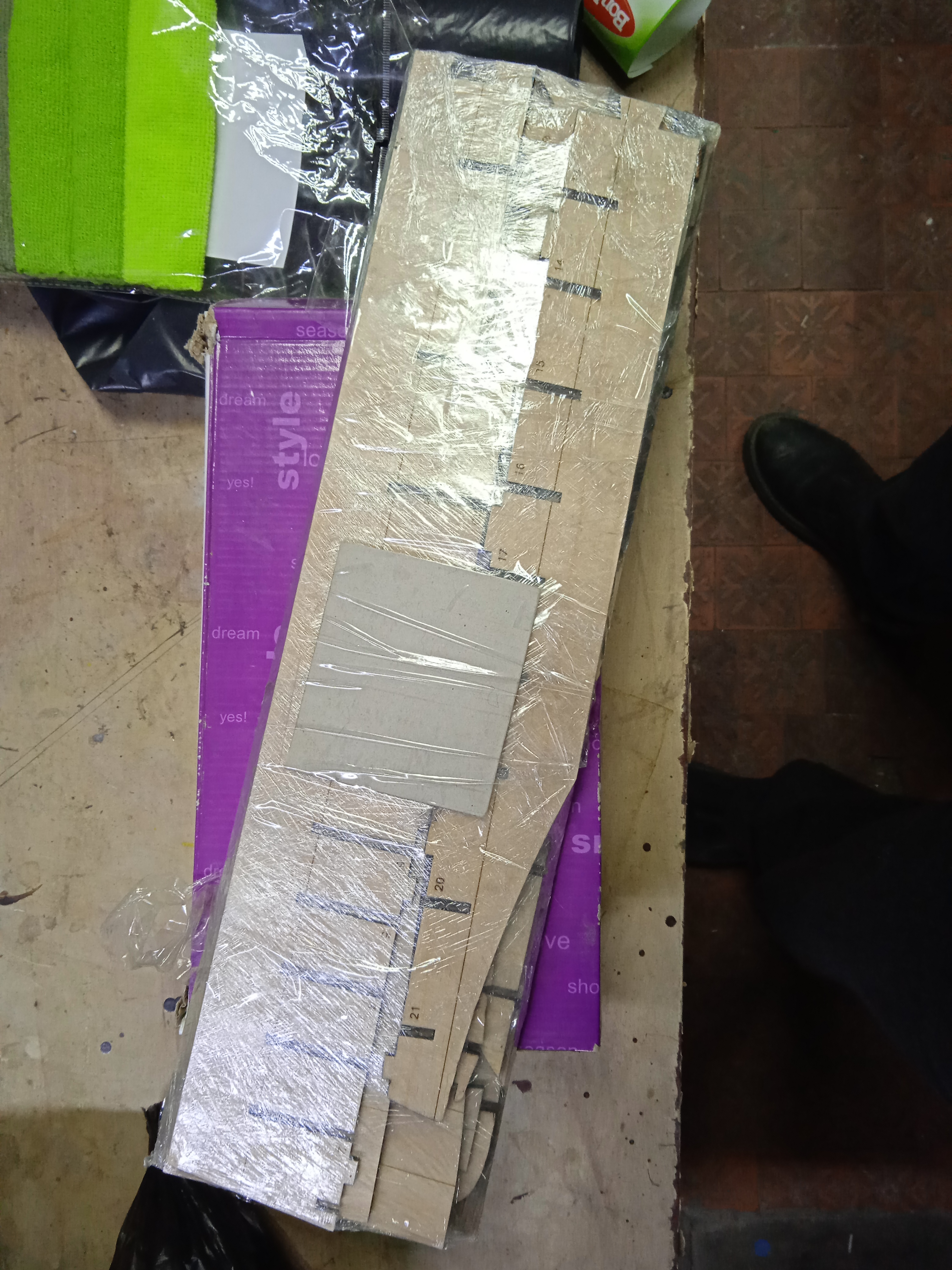

Другой друг сделал лазерную резку (пришла по почте вчера!)https://upforme.ru/uploads/0013/94/06/13/t368046.jpg

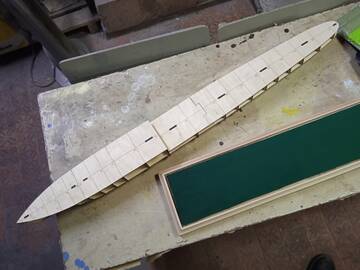

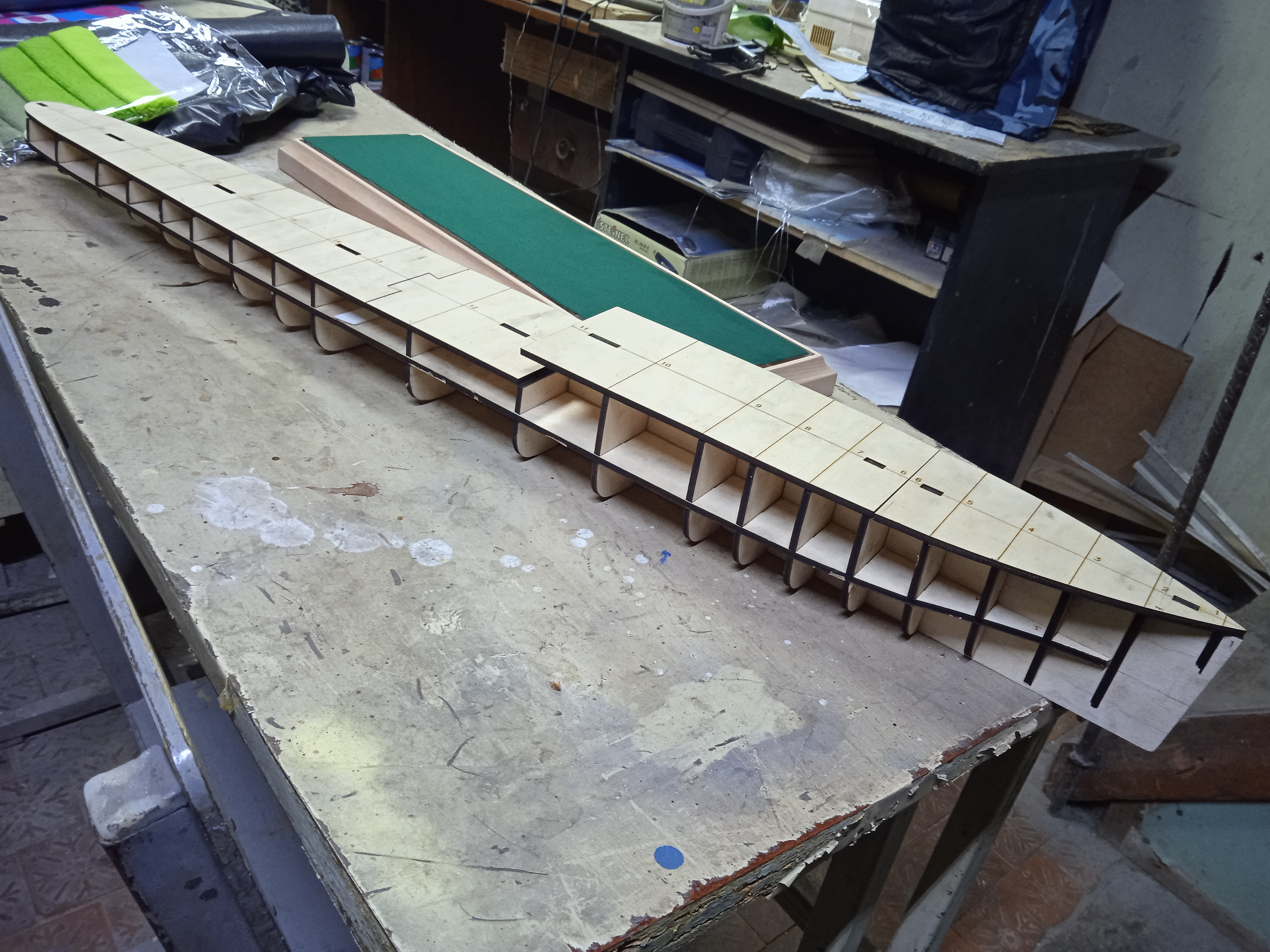

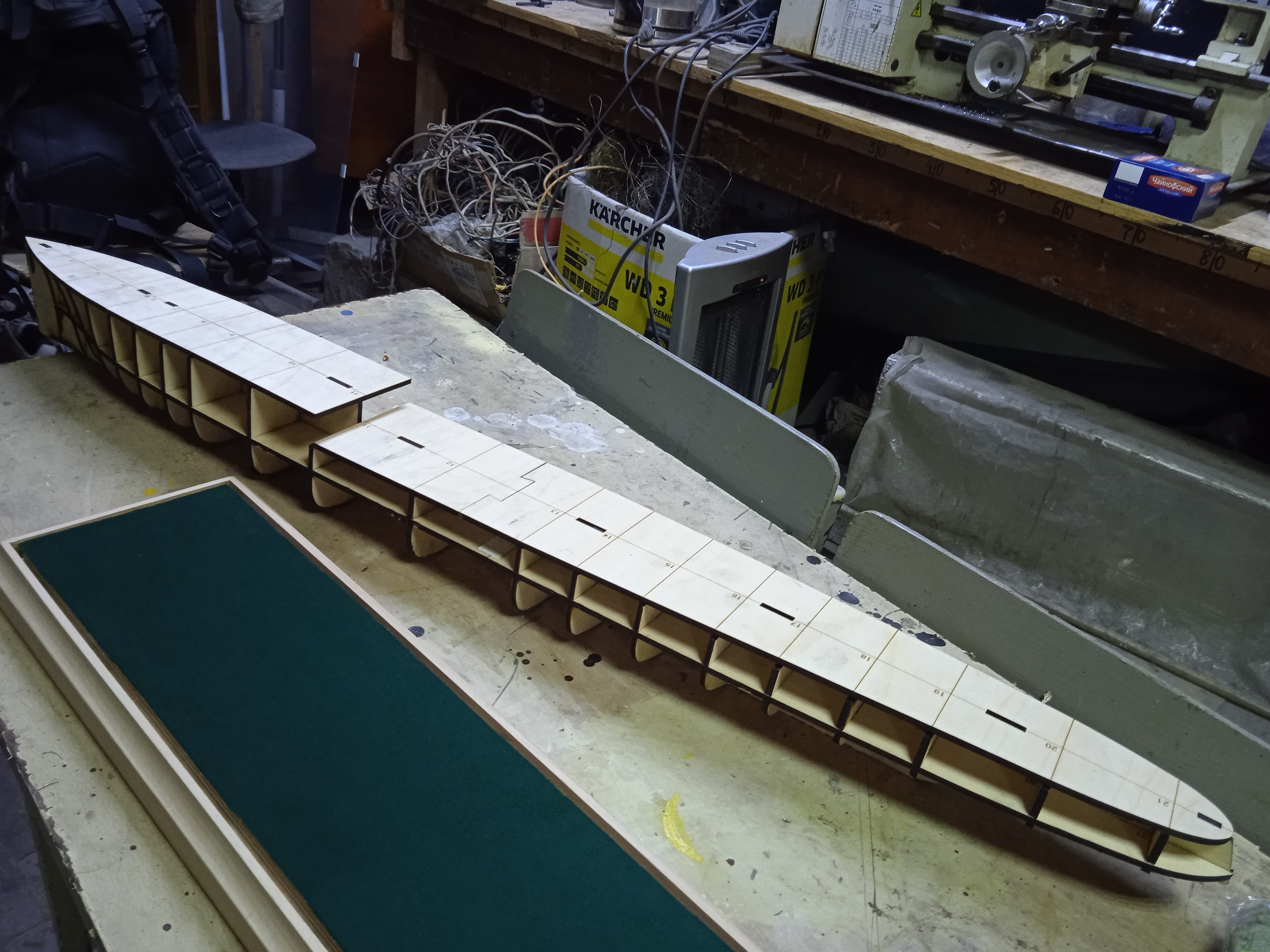

Вскрыл, собрал, получилось практически идеально:
https://upforme.ru/uploads/0013/94/06/13/t746740.jpg
https://upforme.ru/uploads/0013/94/06/13/t995534.jpg
https://upforme.ru/uploads/0013/94/06/13/t222245.jpg

3

  • Автор: IBeRUS
  • IBeRUS
  • Откуда: Новороссийск
  • Зарегистрирован: 14.11.15
  • Сообщений: 820
  • Последний визит:
    Сегодня 00:32:52

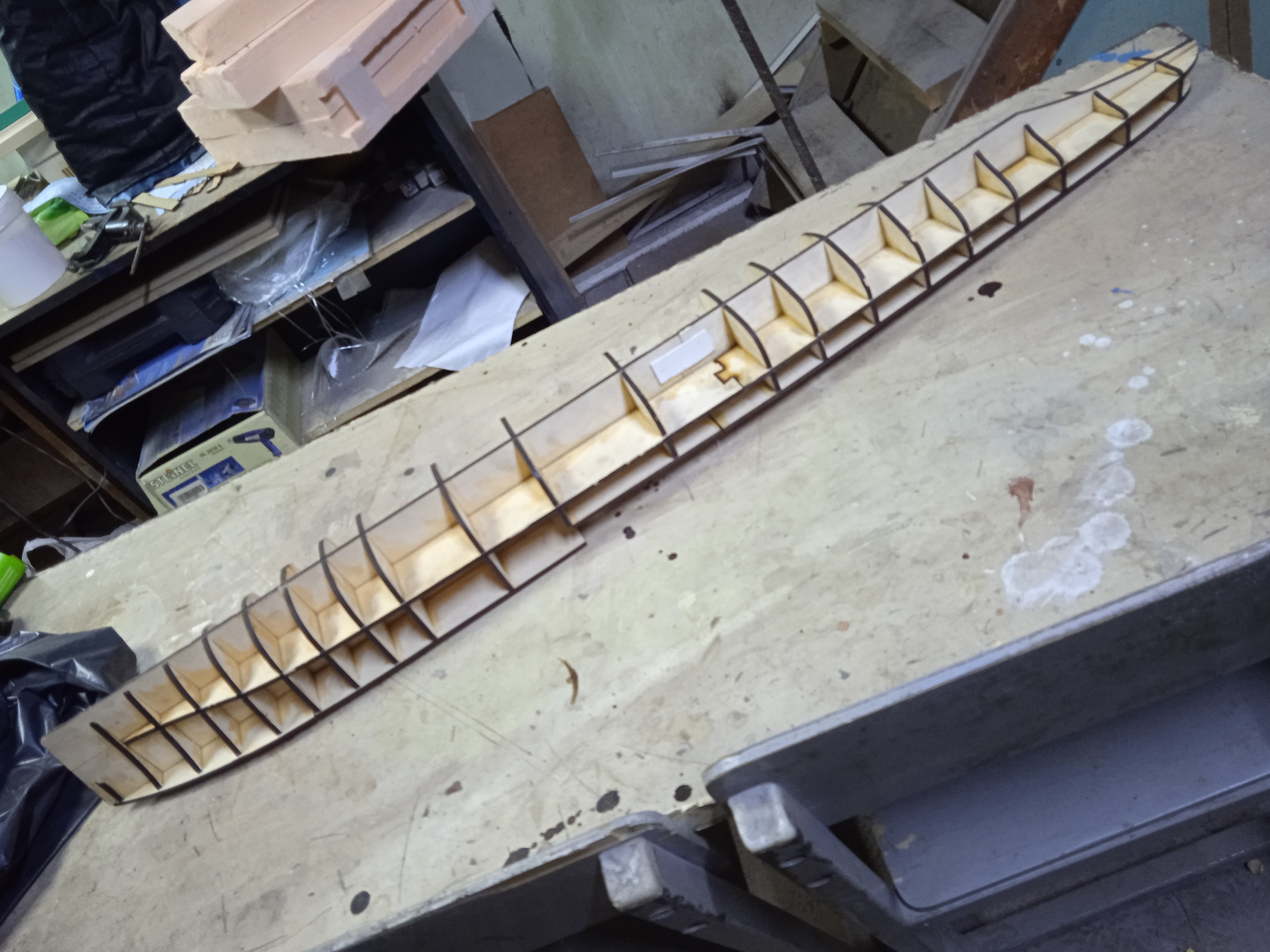

Сегодня все детали проклеил, завтра начну забивать пеноплексом.
https://upforme.ru/uploads/0013/94/06/13/t63956.jpg

4

  • Автор: richie
  • richie
  • Откуда: Краснодар
  • Зарегистрирован: 06.03.25
  • Сообщений: 155
  • Последний визит:
    Вчера 10:38:46

Ну теперь интересней на форуме станет  :flag:
Кажись это он утопил наш пароход в 37м у Африки.

5

  • Автор: Искандер
  • Зарегистрирован: 19.06.23
  • Сообщений: 353
  • Последний визит:
    Сегодня 12:44:54
richie написал(а):

Кажись это он утопил наш пароход в 37м у Африки.

Вы совершенно правы! 30.08.37 г. Турбине торпедами утопил советский пароход Тимирязев.

6

  • Автор: villi
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 4434
  • Последний визит:
    Сегодня 11:53:59
IBeRUS написал(а):

Помолясь приступим!

В добрый путь!  :flag:

7

  • Автор: Алексей Логинов
  • Алексей Логинов
  • Зарегистрирован: 29.11.13
  • Сообщений: 1892
  • Последний визит:
    Сегодня 14:17:59
IBeRUS написал(а):

Для музея участия советских добровольцев в гражданской войне в Испании, начинаю постройку итальянского ЭМ "Турбине", принимавшего непосредственное участие в событиях той войны.

Удачи, Игорь!
У тебя всегда интересные прототипы в работе. И постройка энергичная. Не скучная)

Искандер написал(а):

Вы совершенно правы! 30.08.37 г. Турбине торпедами утопил советский пароход Тимирязев.

Вот гад!

8

  • Автор: IBeRUS
  • IBeRUS
  • Откуда: Новороссийск
  • Зарегистрирован: 14.11.15
  • Сообщений: 820
  • Последний визит:
    Сегодня 00:32:52

Сегодня исполнял знакомую многим симфонию под названием "Построй болвана"!  :crazyfun:

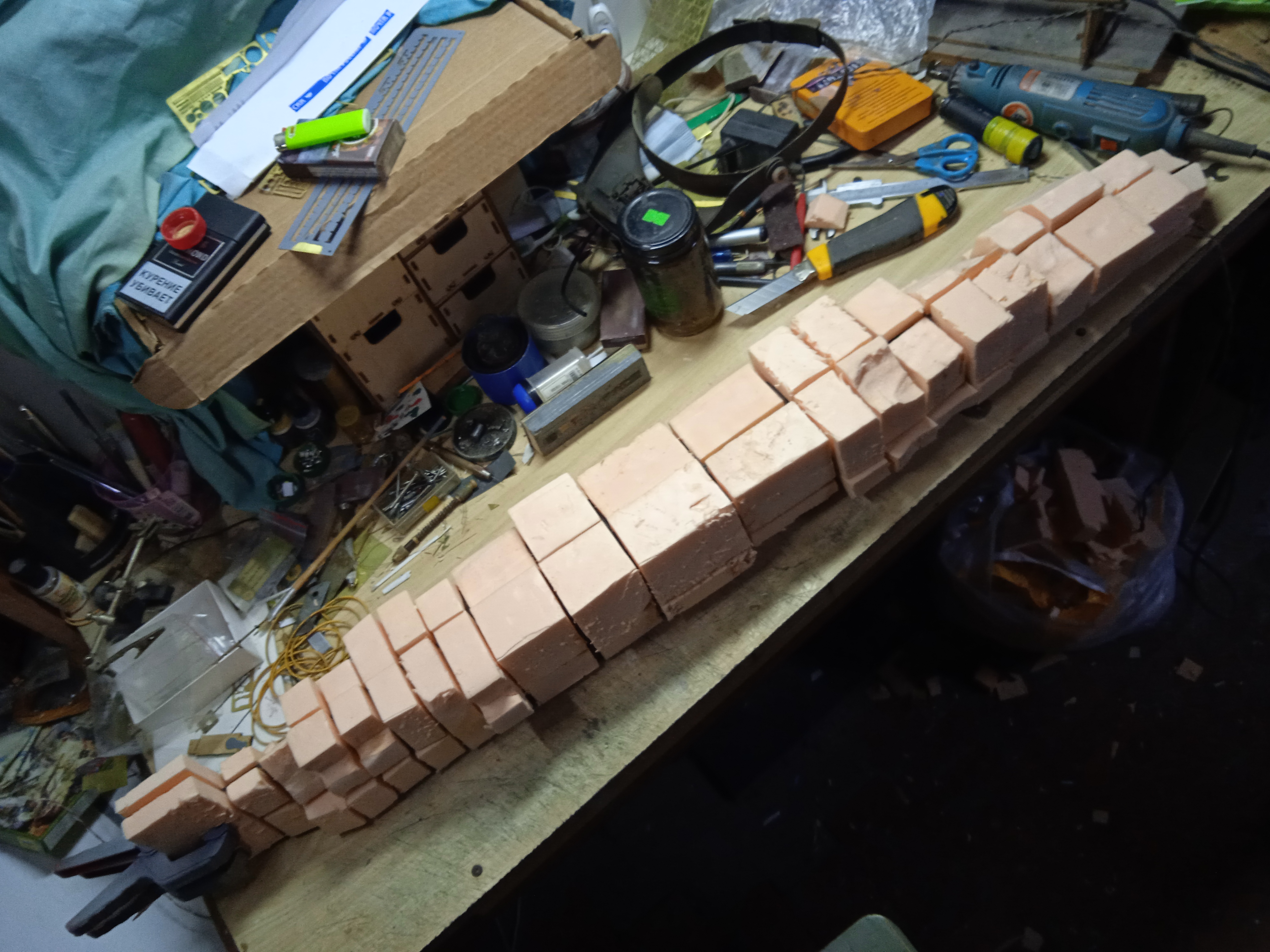

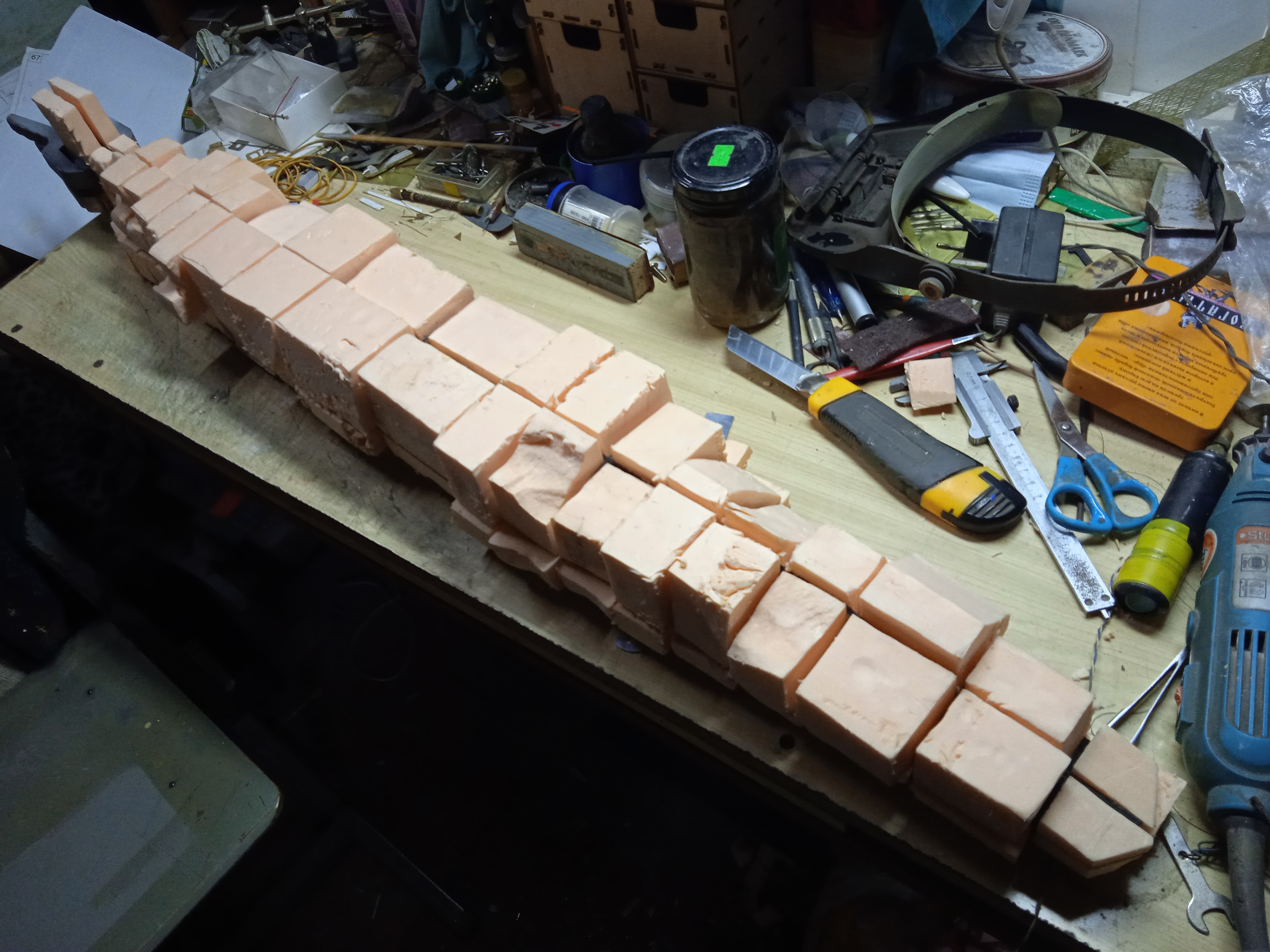

Сначала забил все секции пеноплексом на ПВА...
https://upforme.ru/uploads/0013/94/06/13/t783846.jpg
https://upforme.ru/uploads/0013/94/06/13/t683882.jpg
Дал, разумеется просохнуть.

9

  • Автор: IBeRUS
  • IBeRUS
  • Откуда: Новороссийск
  • Зарегистрирован: 14.11.15
  • Сообщений: 820
  • Последний визит:
    Сегодня 00:32:52

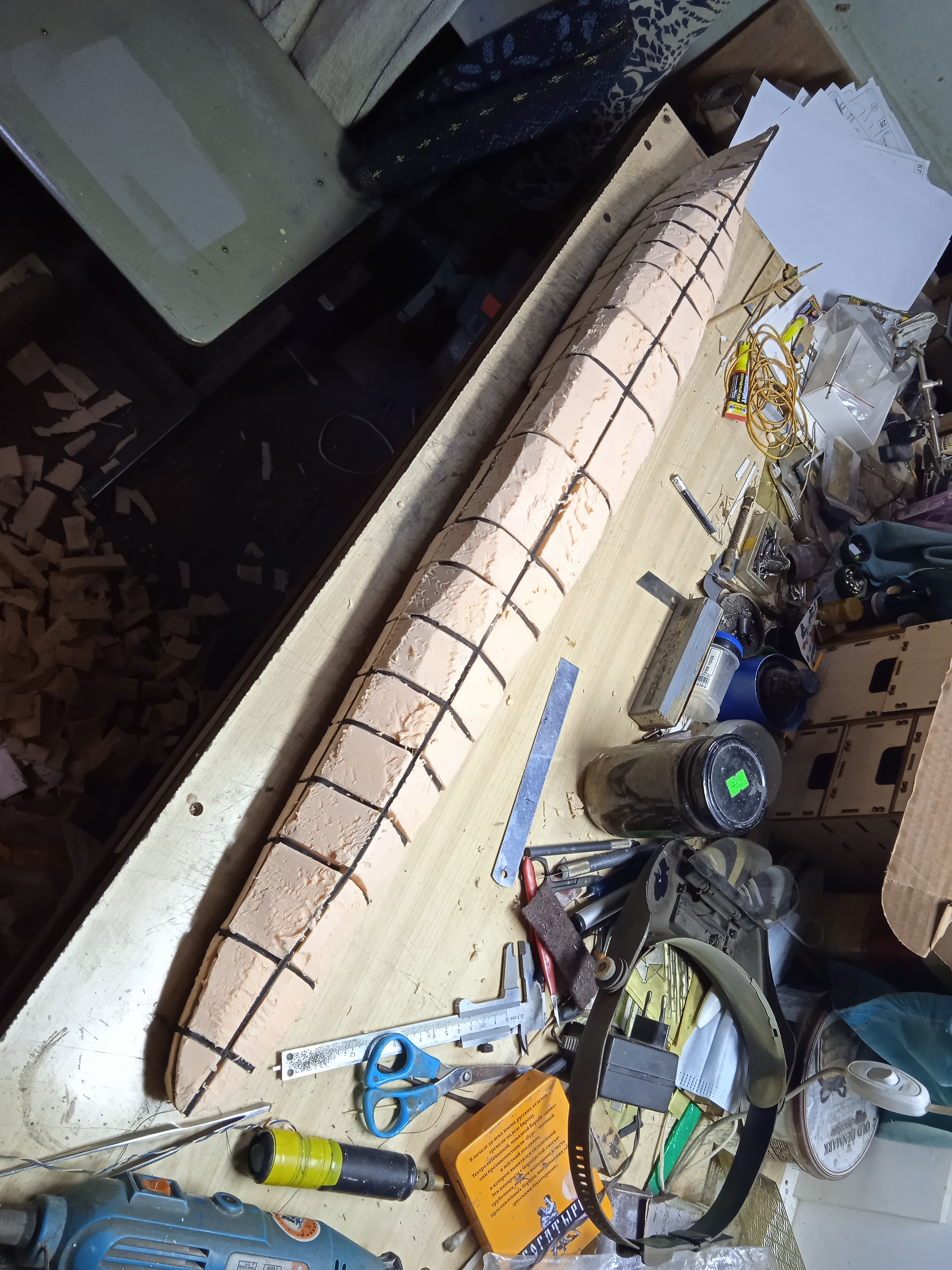

После высыхания клея обрезал лишнее(как Микеланджело!):
https://upforme.ru/uploads/0013/94/06/13/t758210.jpg

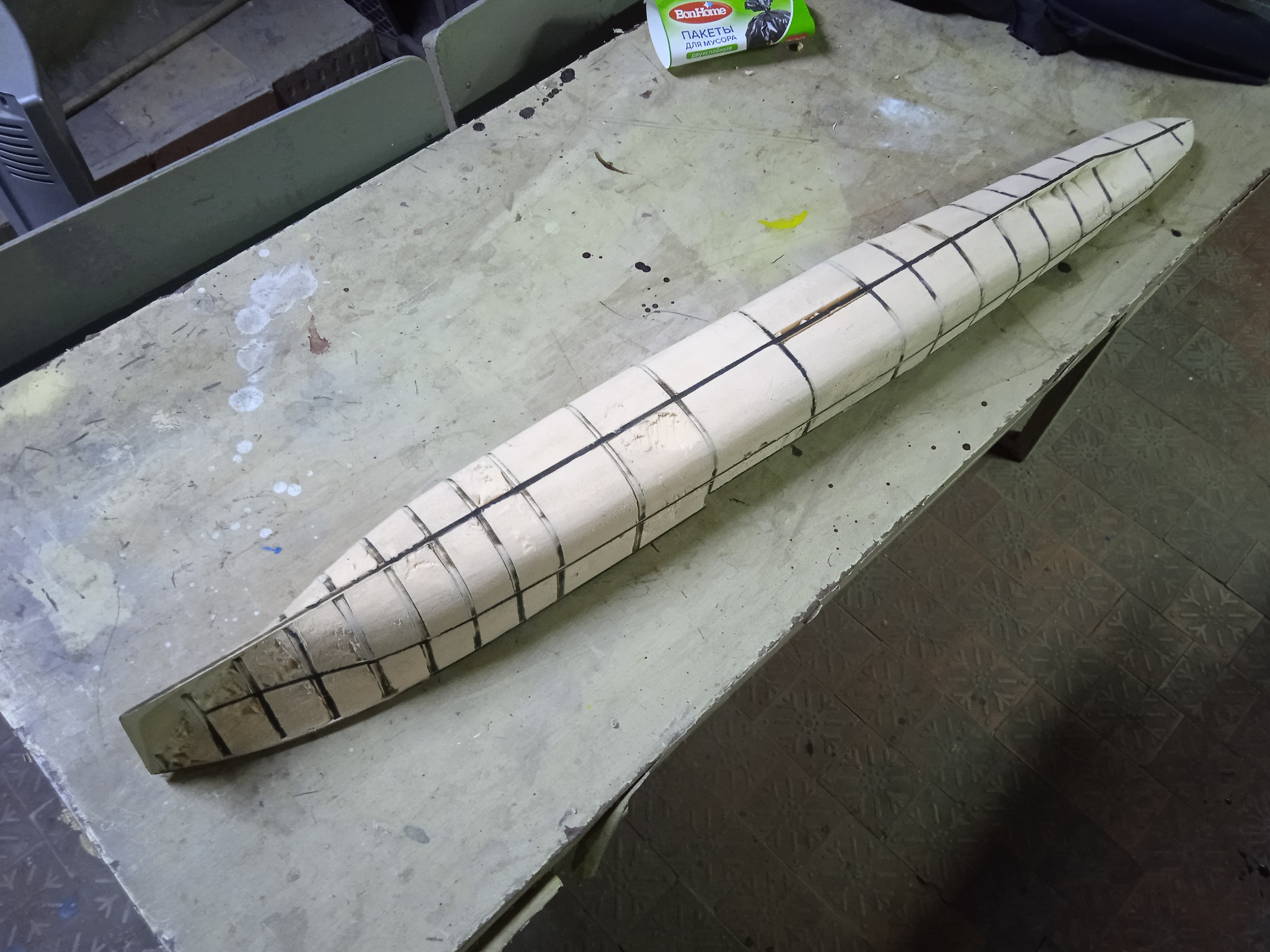

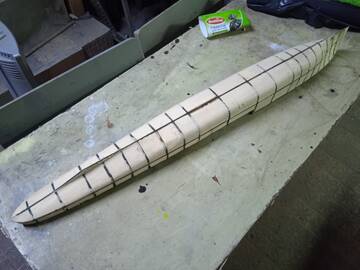

Потом провёл первичное(грубое) ошкуривание под шпаклёвку. Получилось так:
https://upforme.ru/uploads/0013/94/06/13/t753377.jpg
https://upforme.ru/uploads/0013/94/06/13/t774530.jpg

Обратил внимание на очень оригинальные обводы корпуса - реально рыбка выходит! :suspicious:

10

  • Автор: Искандер
  • Зарегистрирован: 19.06.23
  • Сообщений: 353
  • Последний визит:
    Сегодня 12:44:54

Молодец Юрьевич, споро работаешь! Так, дай Бог, и успеешь его сделать до Чемпионата России в этом году!!!

11

  • Автор: IBeRUS
  • IBeRUS
  • Откуда: Новороссийск
  • Зарегистрирован: 14.11.15
  • Сообщений: 820
  • Последний визит:
    Сегодня 00:32:52

Чуть обновимся!

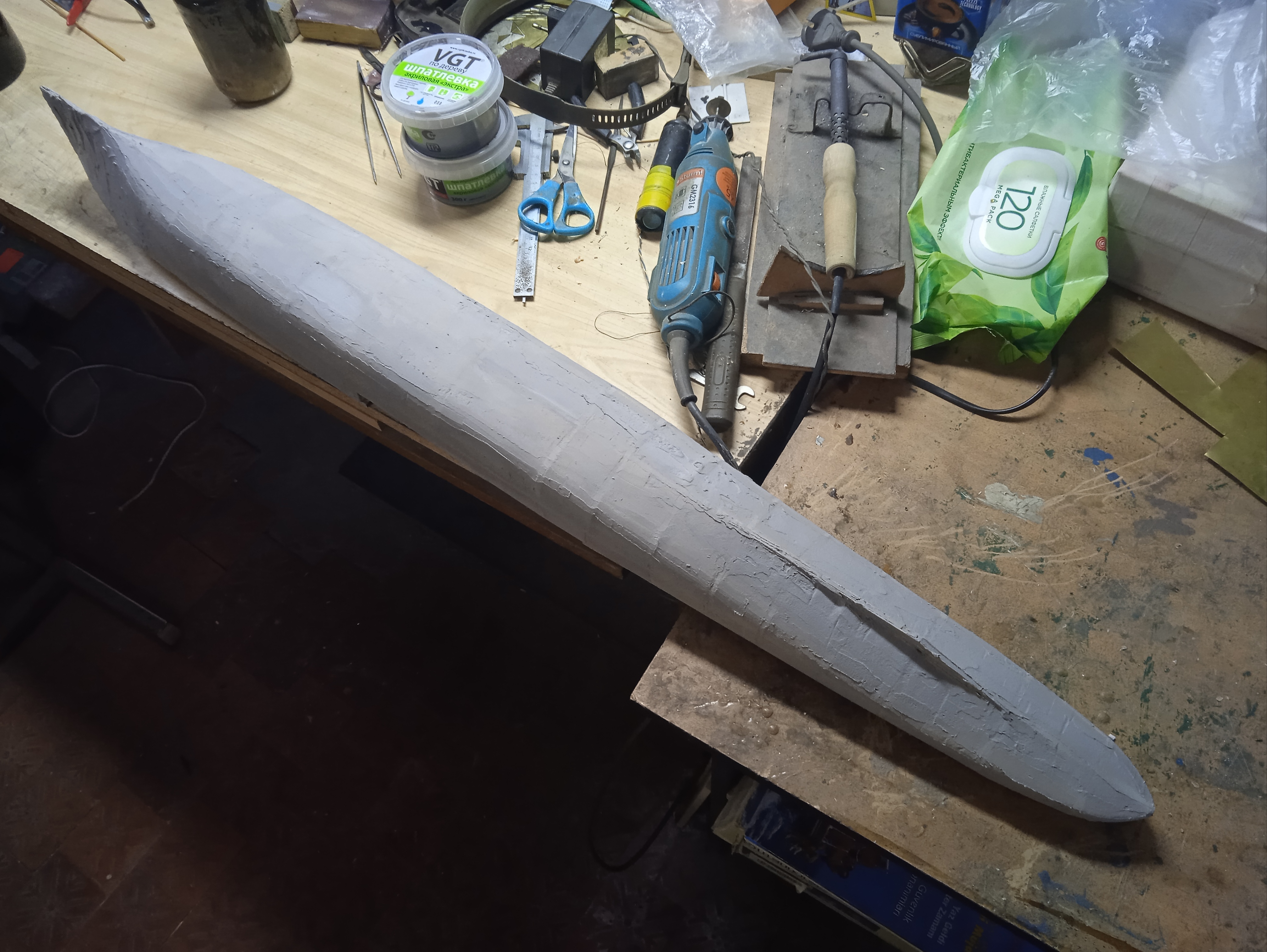

Прошпаклевал болван:
https://upforme.ru/uploads/0013/94/06/13/t408783.jpg
Оставил на сутки просохнуть.

12

  • Автор: IBeRUS
  • IBeRUS
  • Откуда: Новороссийск
  • Зарегистрирован: 14.11.15
  • Сообщений: 820
  • Последний визит:
    Сегодня 00:32:52

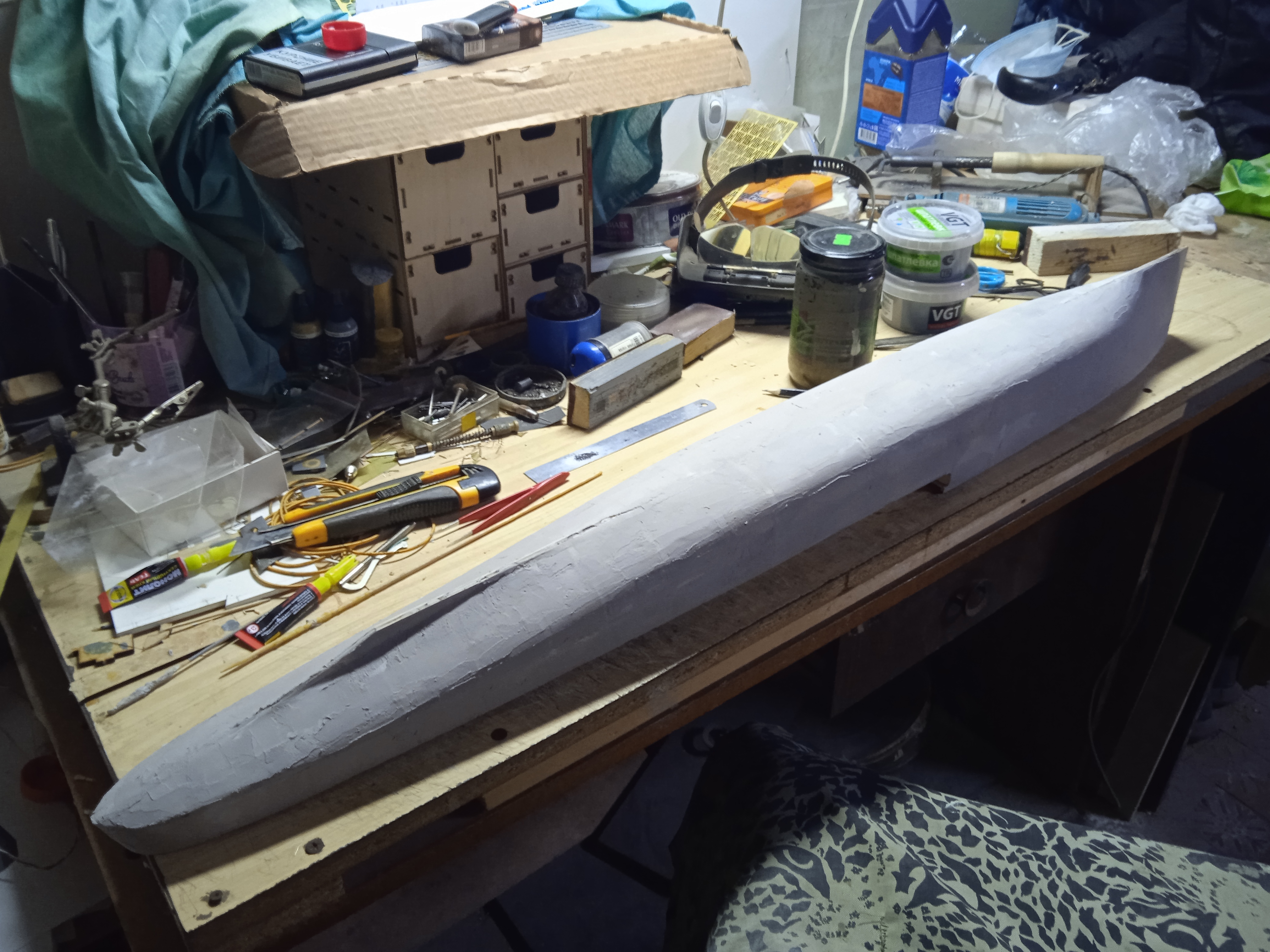

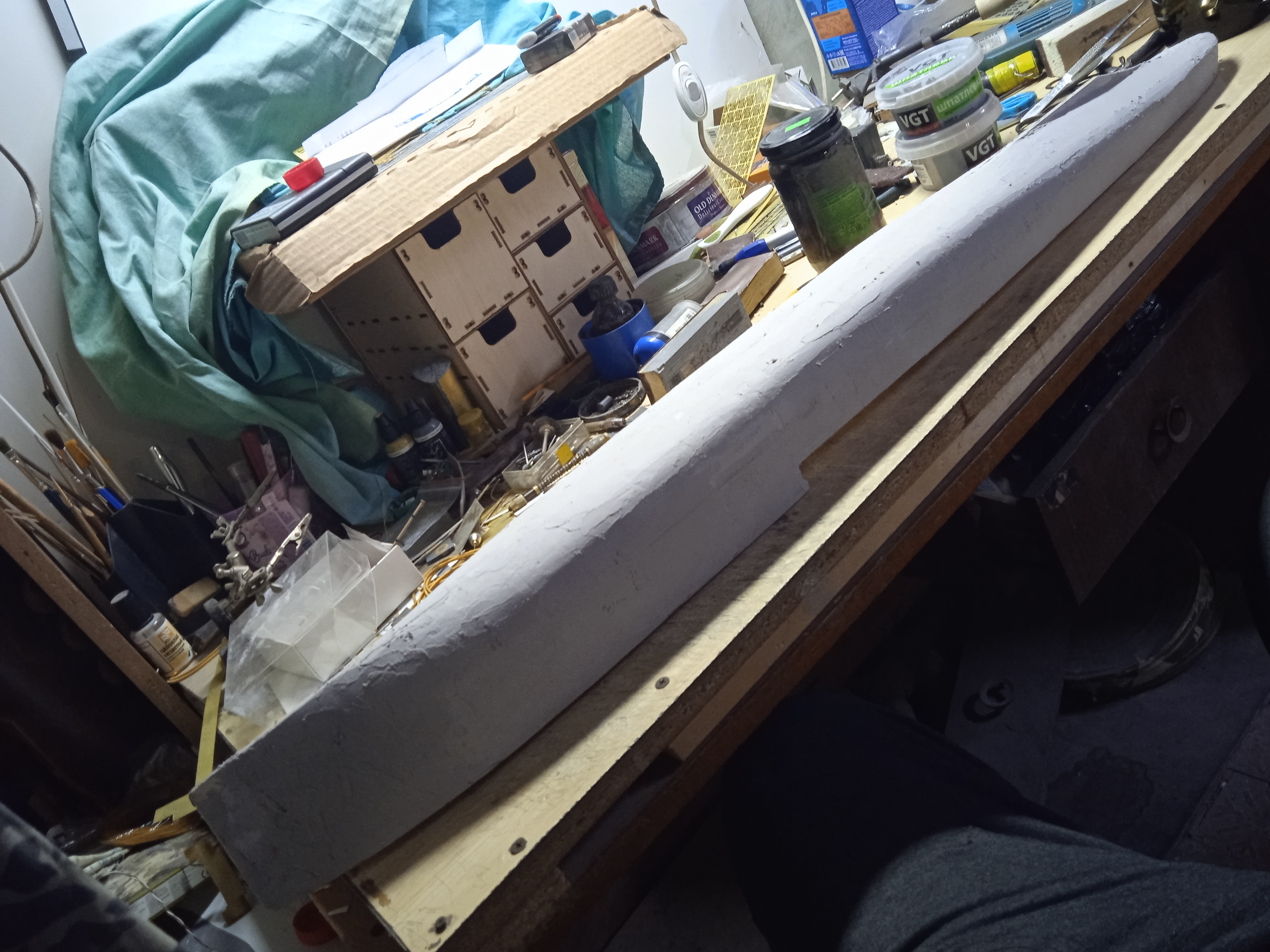

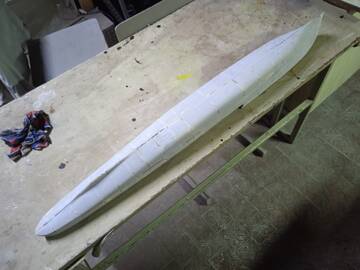

Далее - ошкурил, выявил вмятины и царапины.https://upforme.ru/uploads/0013/94/06/13/t444734.jpg
и повторно прошпаклевал в местах выявленных дефектов.
https://upforme.ru/uploads/0013/94/06/13/t77792.jpg
https://upforme.ru/uploads/0013/94/06/13/t935171.jpg
На очереди итоговое ошкуривание с выводом болвана "под яичко" и подготовка его к выклейке скорлупы из стеклоткани.

13

  • Автор: Samyn
  • Samyn
  • Откуда: М.О г Подольск микр. Львовский
  • Зарегистрирован: 16.02.16
  • Сообщений: 214
  • Последний визит:
    Сегодня 08:37:53
IBeRUS написал(а):

Чуть обновимся!
Прошпаклевал болван:
Оставил на сутки просохнуть.

Шпаклевка дает усадку?

14

  • Автор: Ariec
  • Ariec
  • Откуда: Каменоломни, Ростовская обл.
  • Зарегистрирован: 15.11.15
  • Сообщений: 412
  • Последний визит:
    Сегодня 15:28:16

А в носу точно так? Не спорю, но как-то у меня фото прототипа и корпуса модели в носу немного не складываются..

15

  • Автор: richie
  • richie
  • Откуда: Краснодар
  • Зарегистрирован: 06.03.25
  • Сообщений: 155
  • Последний визит:
    Вчера 10:38:46
Ariec написал(а):

А в носу точно так? Не спорю, но как-то у меня фото прототипа и корпуса модели в носу немного не складываются..

Так это же болван-форма.

Отредактировано richie (13.01.26 12:22:47)

16

  • Автор: IBeRUS
  • IBeRUS
  • Откуда: Новороссийск
  • Зарегистрирован: 14.11.15
  • Сообщений: 820
  • Последний визит:
    Сегодня 00:32:52
Samyn написал(а):

Шпаклевка дает усадку?

Даёт, но не сильно! Повторный слой в любом случае нужен.

17

  • Автор: IBeRUS
  • IBeRUS
  • Откуда: Новороссийск
  • Зарегистрирован: 14.11.15
  • Сообщений: 820
  • Последний визит:
    Сегодня 00:32:52
Ariec написал(а):

А в носу точно так?

Да, чуть полнее в носу, но это "доделается" толщиной стеклоткани!(именно поэтому и такая выборка!)

18

  • Автор: IBeRUS
  • IBeRUS
  • Откуда: Новороссийск
  • Зарегистрирован: 14.11.15
  • Сообщений: 820
  • Последний визит:
    Сегодня 00:32:52
richie написал(а):

Так это же болван-форма.

Абсолютно верно, при масштабе не менее 1:100, толщина слоя стеклоткани имеет важное значение!

19

  • Автор: IBeRUS
  • IBeRUS
  • Откуда: Новороссийск
  • Зарегистрирован: 14.11.15
  • Сообщений: 820
  • Последний визит:
    Сегодня 00:32:52

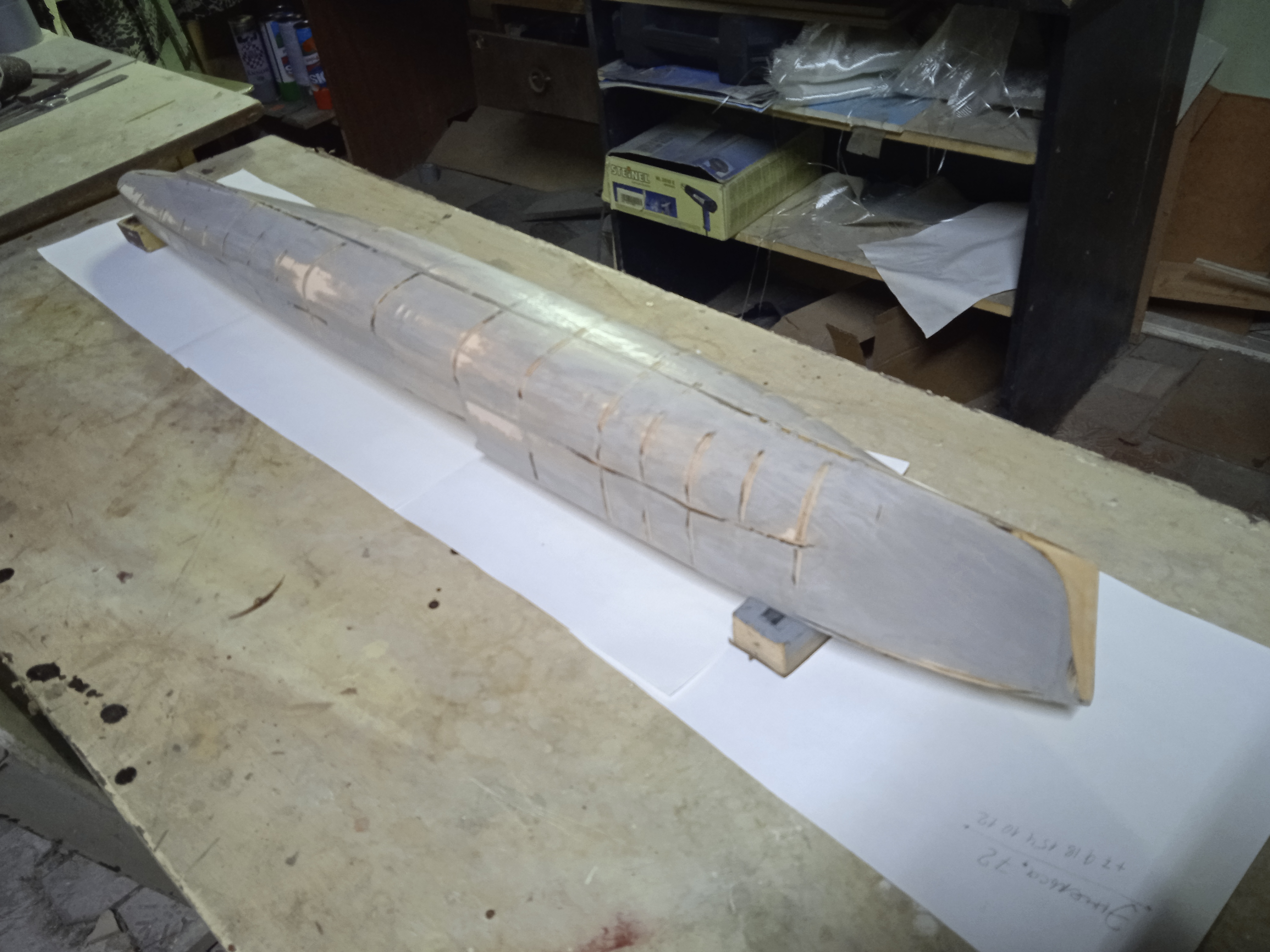

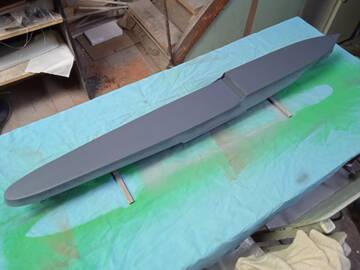

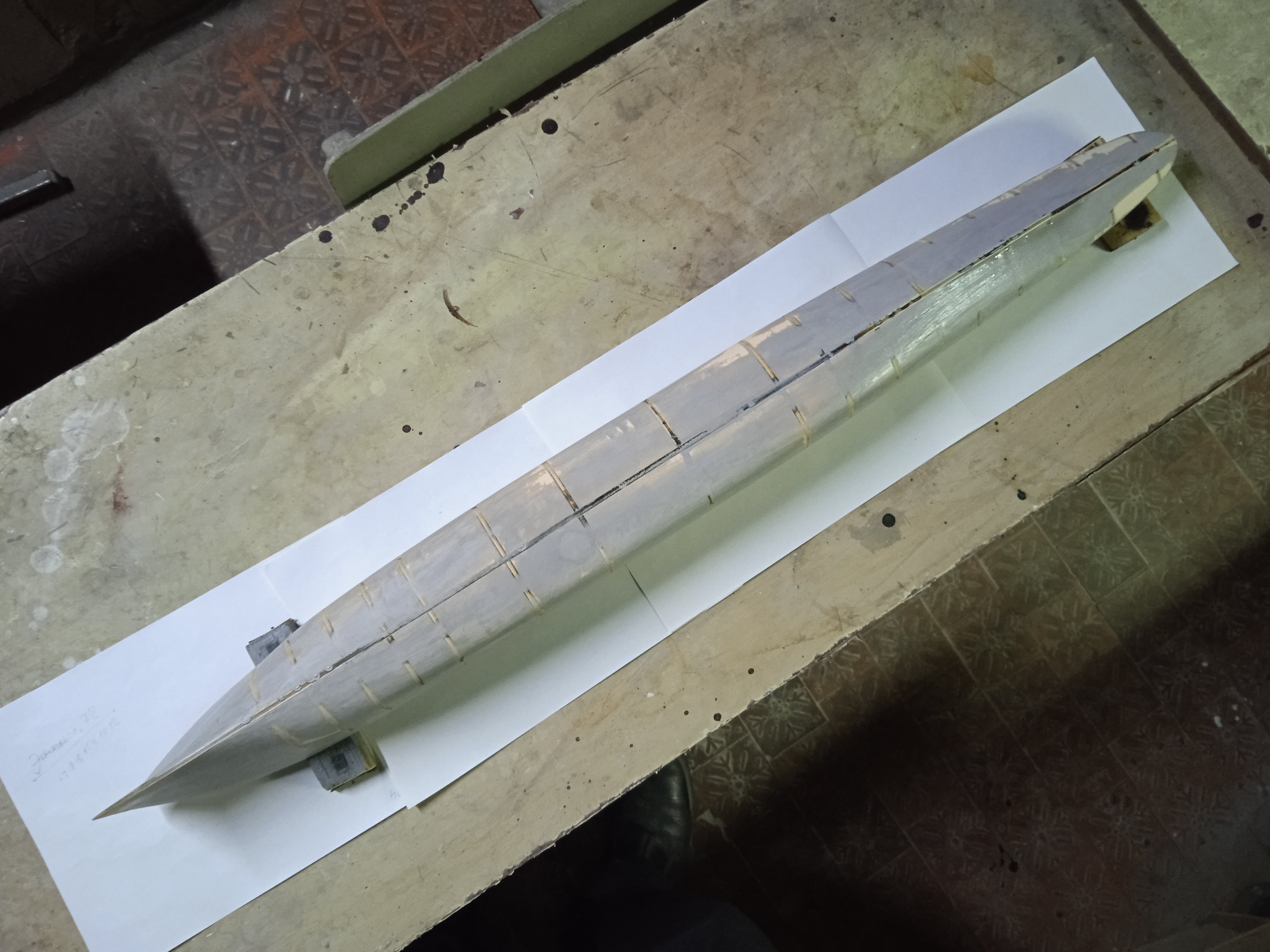

Сегодня вышкурил второй слой шпаклёвки, привёл болван к нужному виду, прошёл его клеем ПВА, завтра планирую выклеивать скорлупу.
https://upforme.ru/uploads/0013/94/06/13/t161320.jpg
https://upforme.ru/uploads/0013/94/06/13/t999744.jpg

20

  • Автор: IBeRUS
  • IBeRUS
  • Откуда: Новороссийск
  • Зарегистрирован: 14.11.15
  • Сообщений: 820
  • Последний визит:
    Сегодня 00:32:52

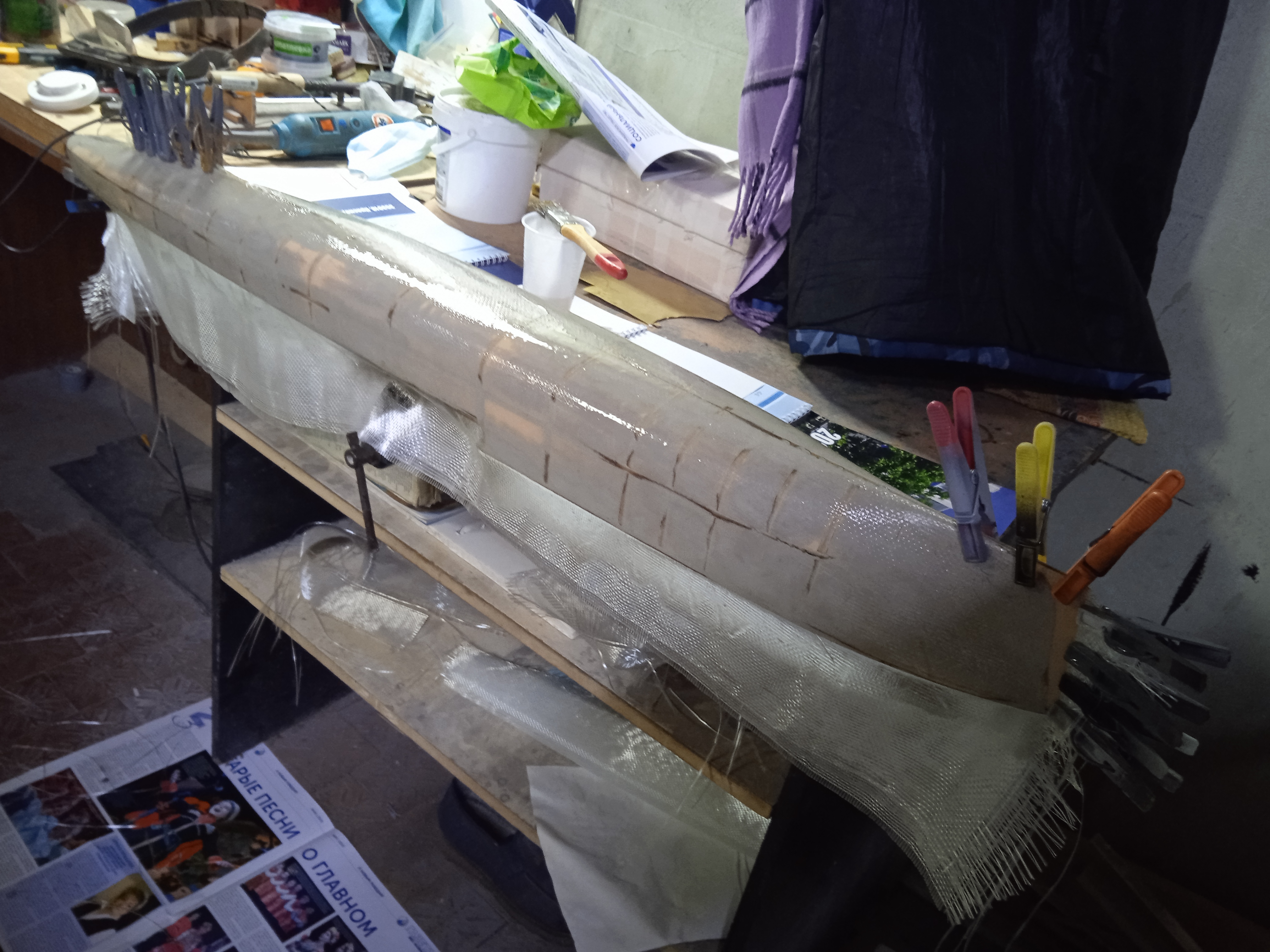

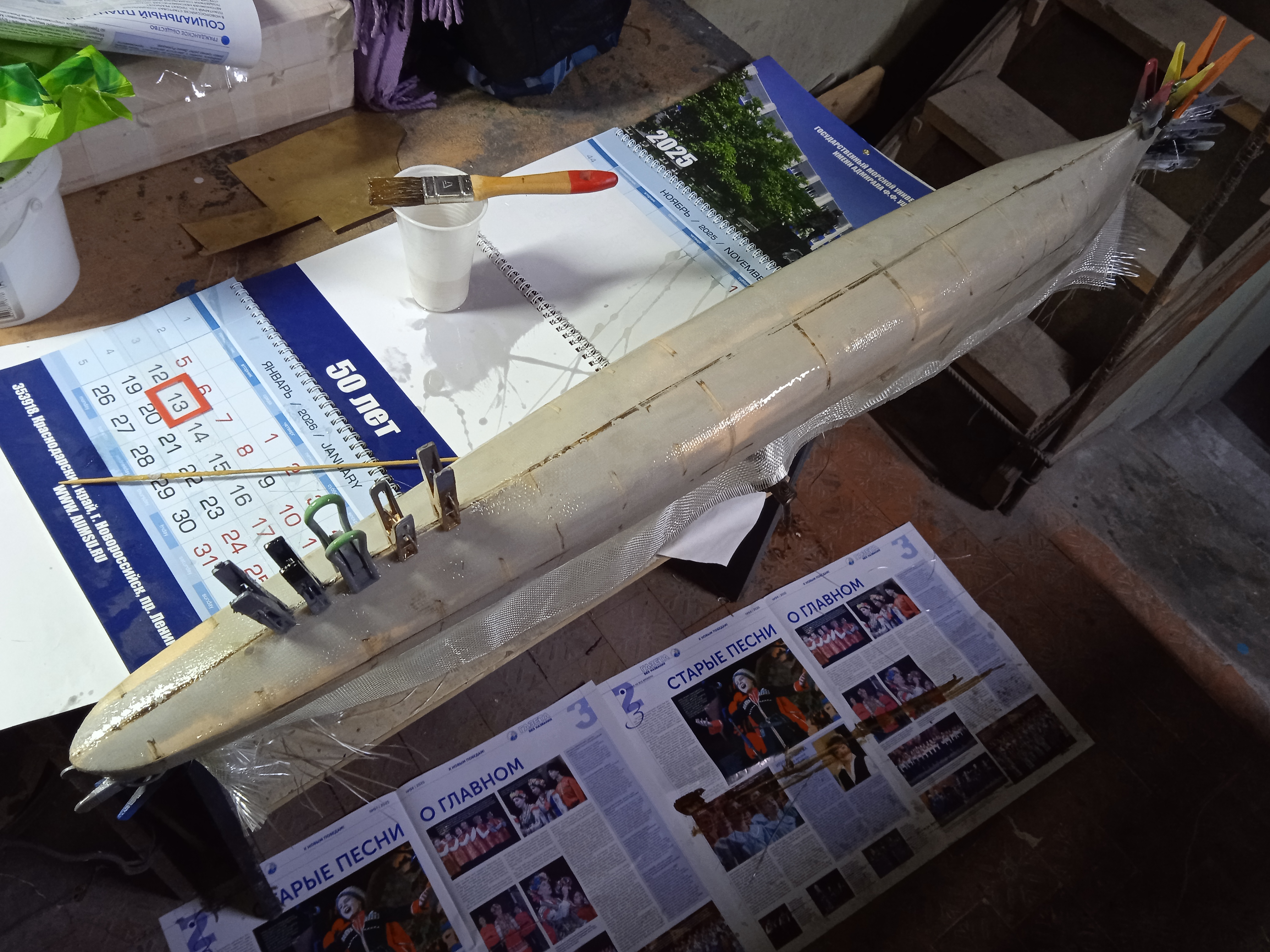

Оклеял болван стеклотканью на эпоксидке...
https://upforme.ru/uploads/0013/94/06/13/t806110.jpg
https://upforme.ru/uploads/0013/94/06/13/t833645.jpg

21

  • Автор: richie
  • richie
  • Откуда: Краснодар
  • Зарегистрирован: 06.03.25
  • Сообщений: 155
  • Последний визит:
    Вчера 10:38:46

Игорь Юрьевич, тепло в мастерской? А то, вот - жду весны, чтобы новое что-то начинать.

22

  • Автор: IBeRUS
  • IBeRUS
  • Откуда: Новороссийск
  • Зарегистрирован: 14.11.15
  • Сообщений: 820
  • Последний визит:
    Сегодня 00:32:52
richie написал(а):

Игорь Юрьевич, тепло в мастерской?

Да, Рома, тепло 21-23 градуса, если ветер норд-ост или мороз - эл.обогреватель дополнительно включаем.

23

  • Автор: IBeRUS
  • IBeRUS
  • Откуда: Новороссийск
  • Зарегистрирован: 14.11.15
  • Сообщений: 820
  • Последний визит:
    Сегодня 00:32:52

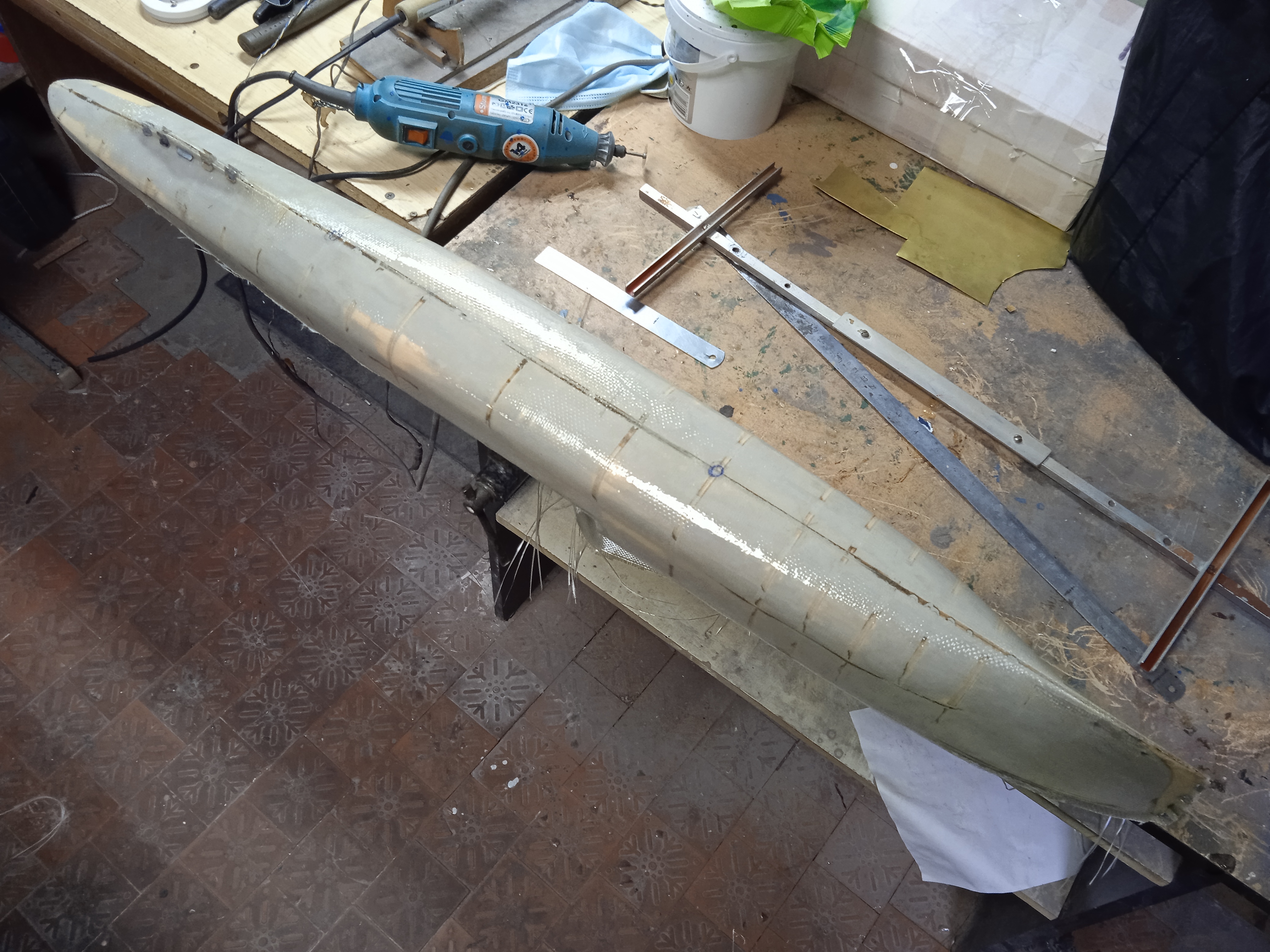

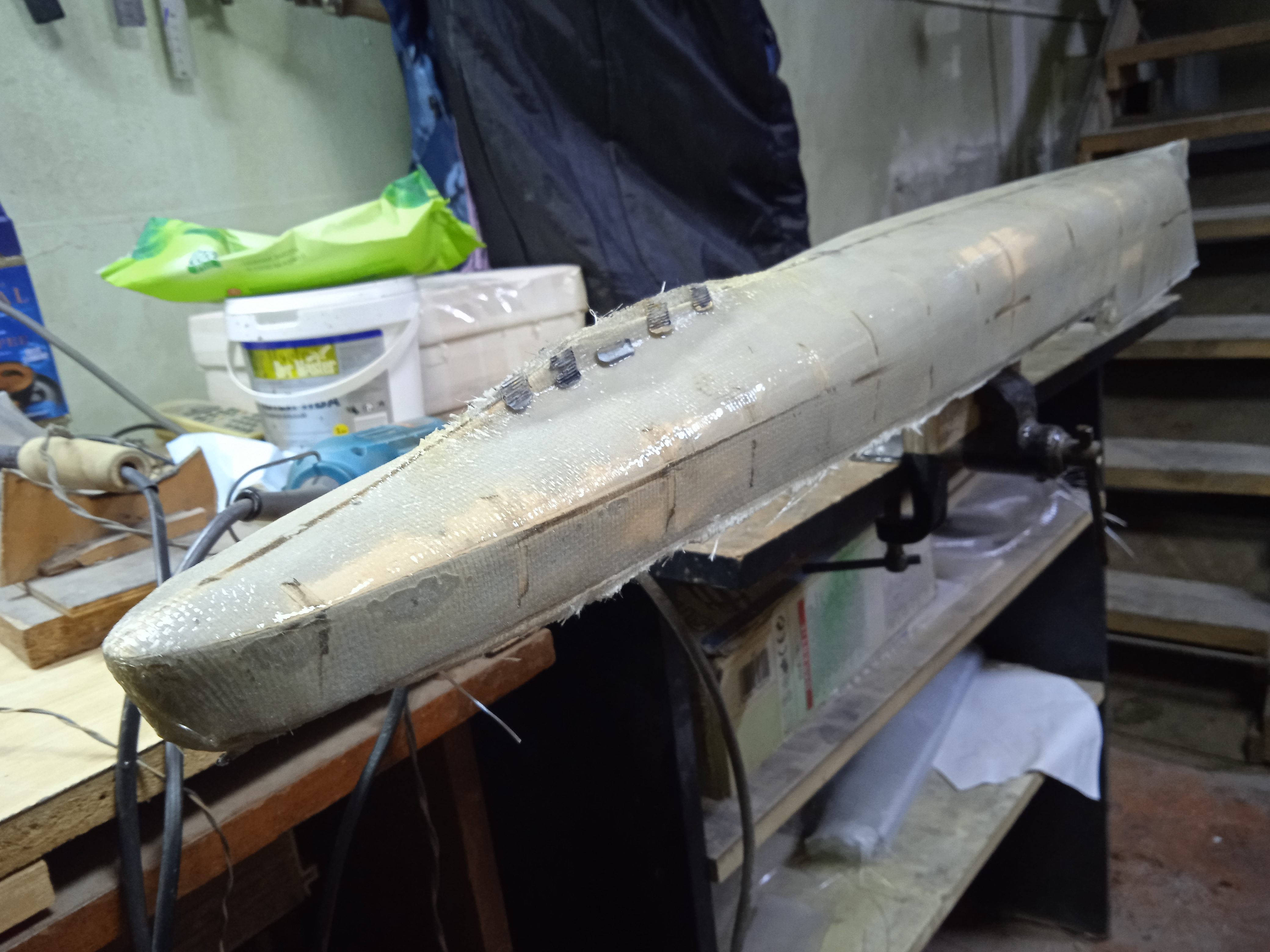

После высыхания смолы, обрезал излишки ткани.
https://upforme.ru/uploads/0013/94/06/13/t740836.jpg
https://upforme.ru/uploads/0013/94/06/13/t624790.jpg

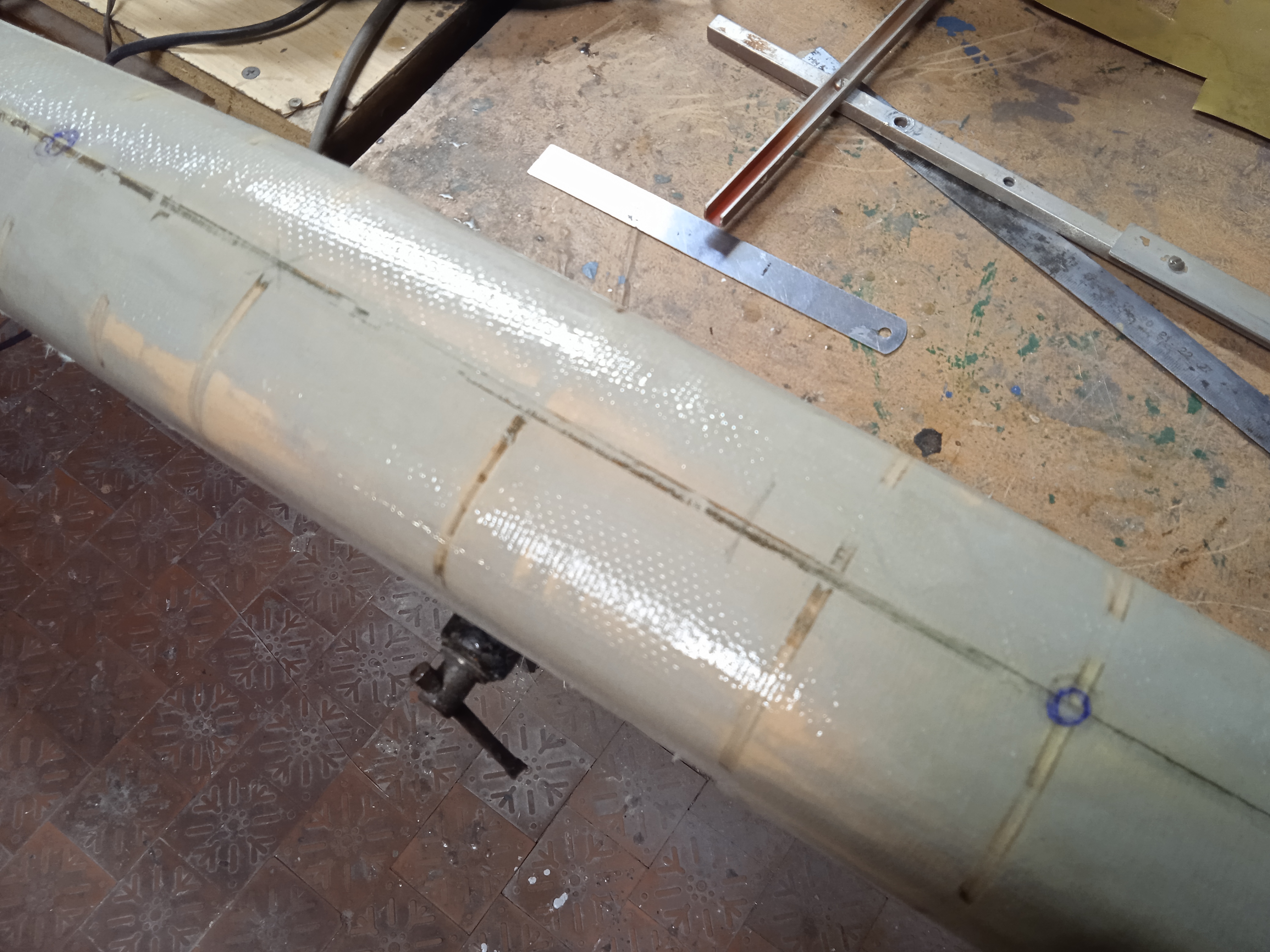

И разметил позиции для штифтов подмодельных стоек.
https://upforme.ru/uploads/0013/94/06/13/t493610.jpg

24

  • Автор: IBeRUS
  • IBeRUS
  • Откуда: Новороссийск
  • Зарегистрирован: 14.11.15
  • Сообщений: 820
  • Последний визит:
    Сегодня 00:32:52

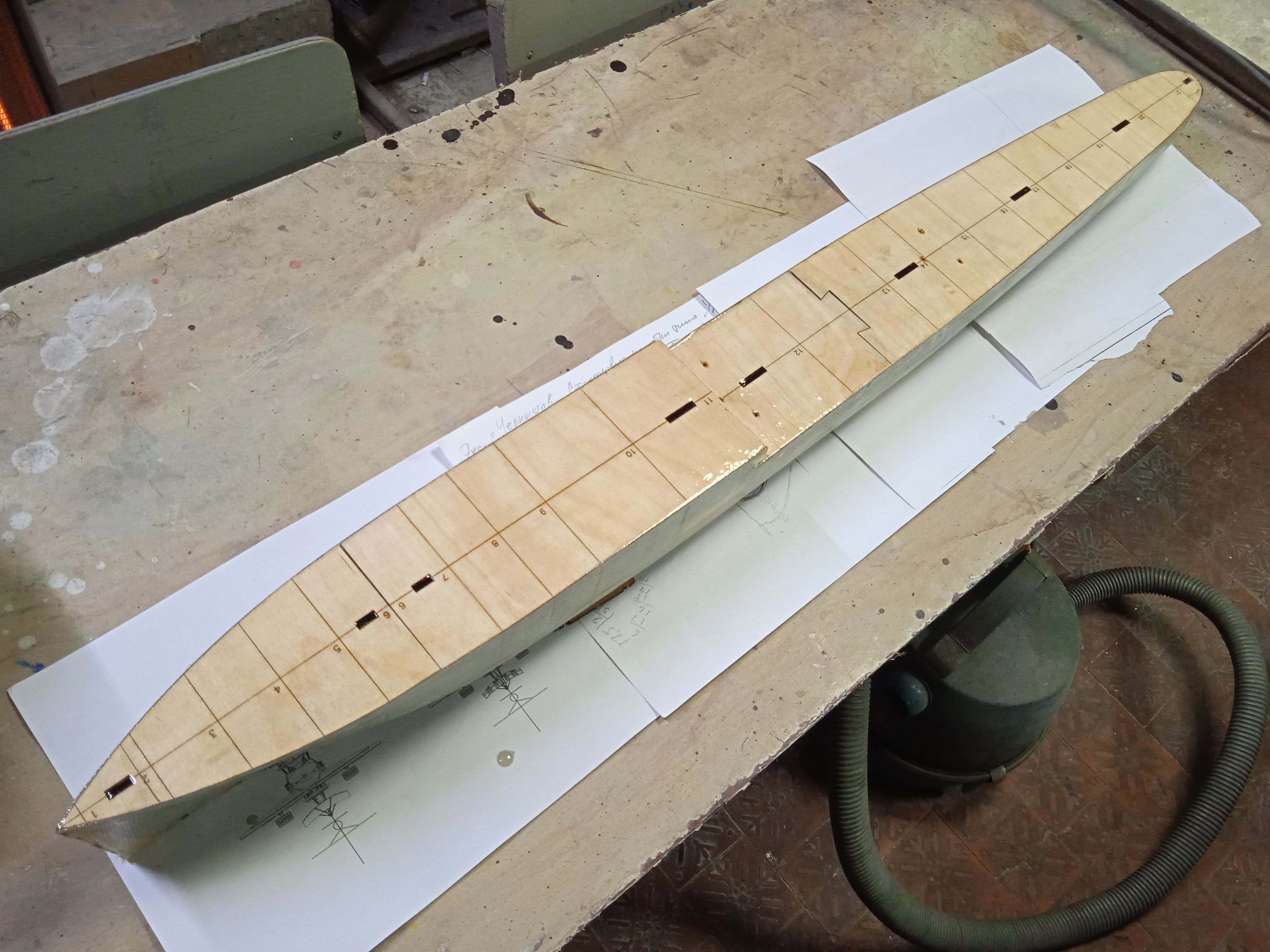

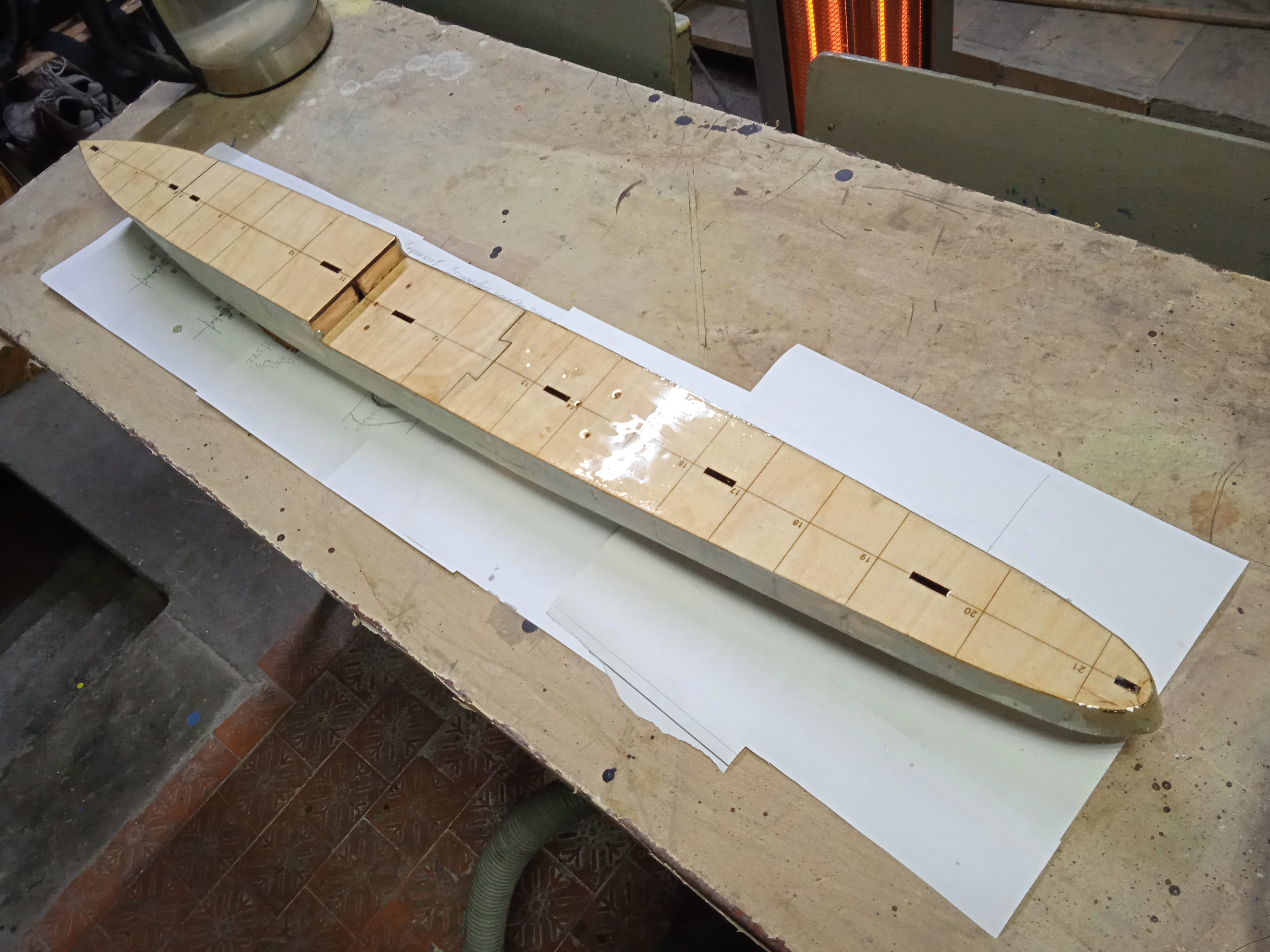

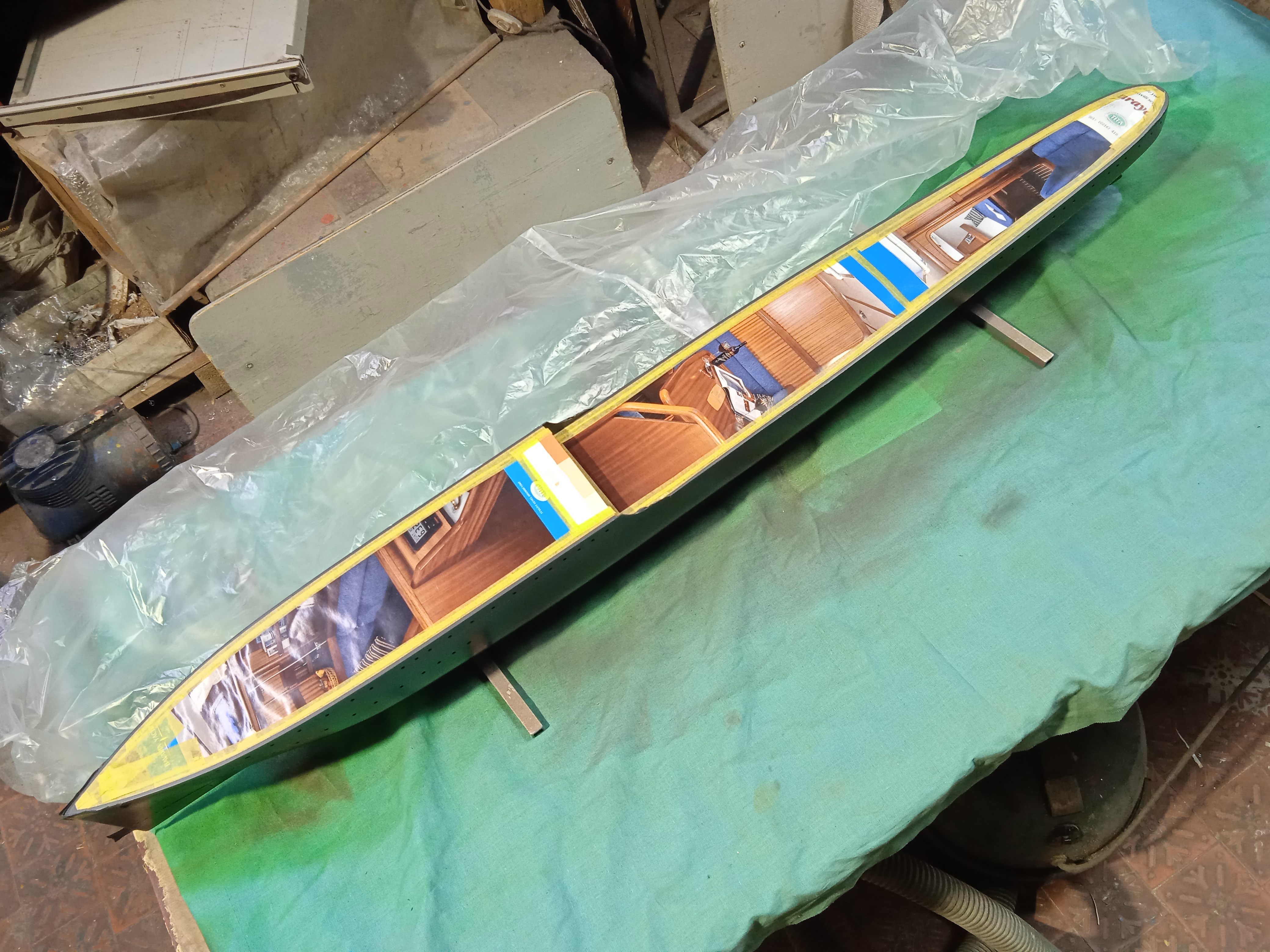

Так как болван не будет извлекаться для прочности и защиты, палубы покрыл эпоксидкой.
https://upforme.ru/uploads/0013/94/06/13/t988133.jpg
https://upforme.ru/uploads/0013/94/06/13/t701777.jpg

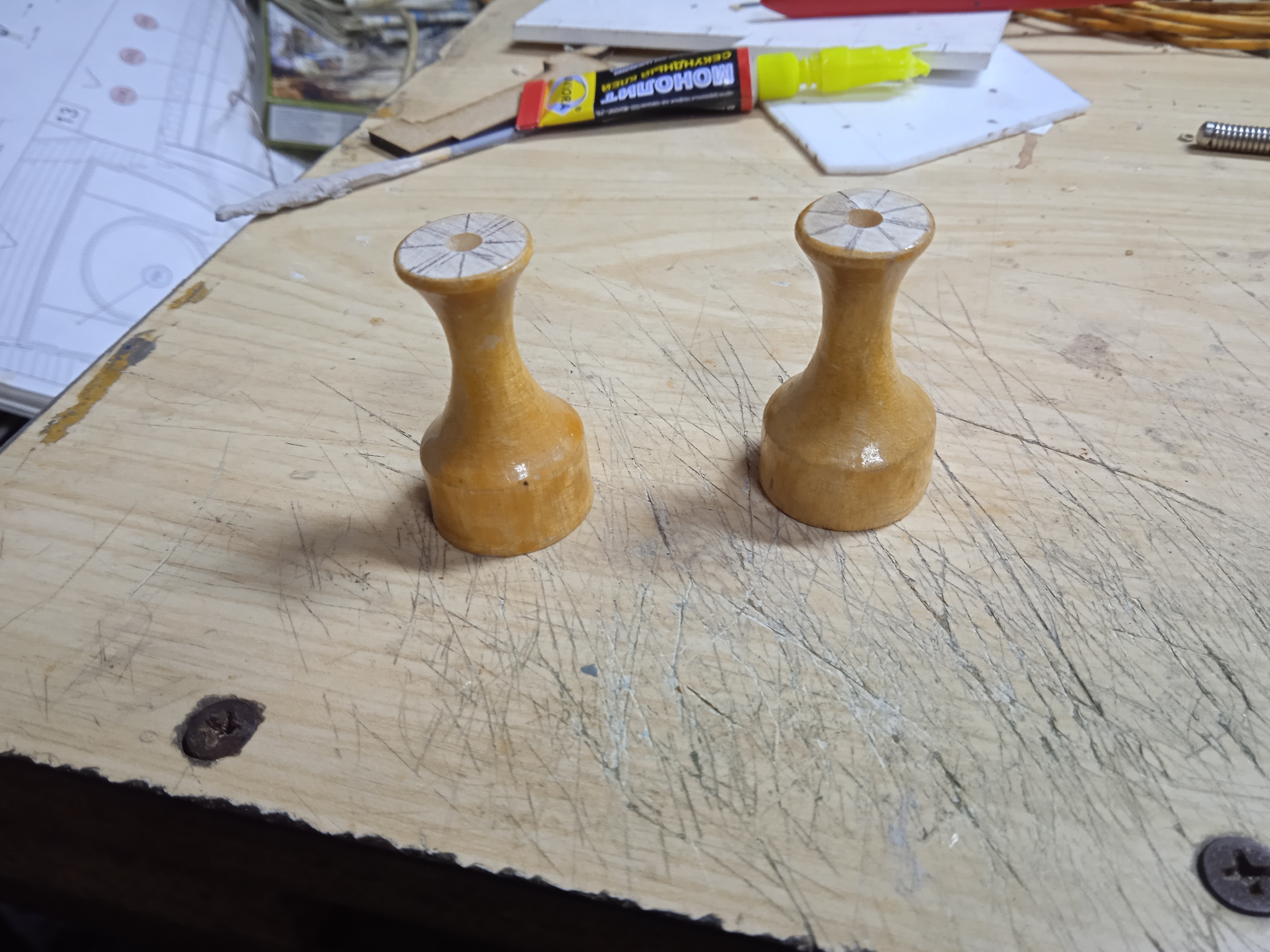

Ну и сделал заготовки подмодельных стоек.
https://upforme.ru/uploads/0013/94/06/13/t122726.jpg

25

  • Автор: IBeRUS
  • IBeRUS
  • Откуда: Новороссийск
  • Зарегистрирован: 14.11.15
  • Сообщений: 820
  • Последний визит:
    Сегодня 00:32:52

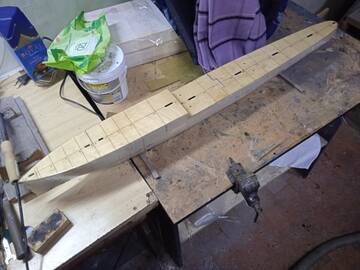

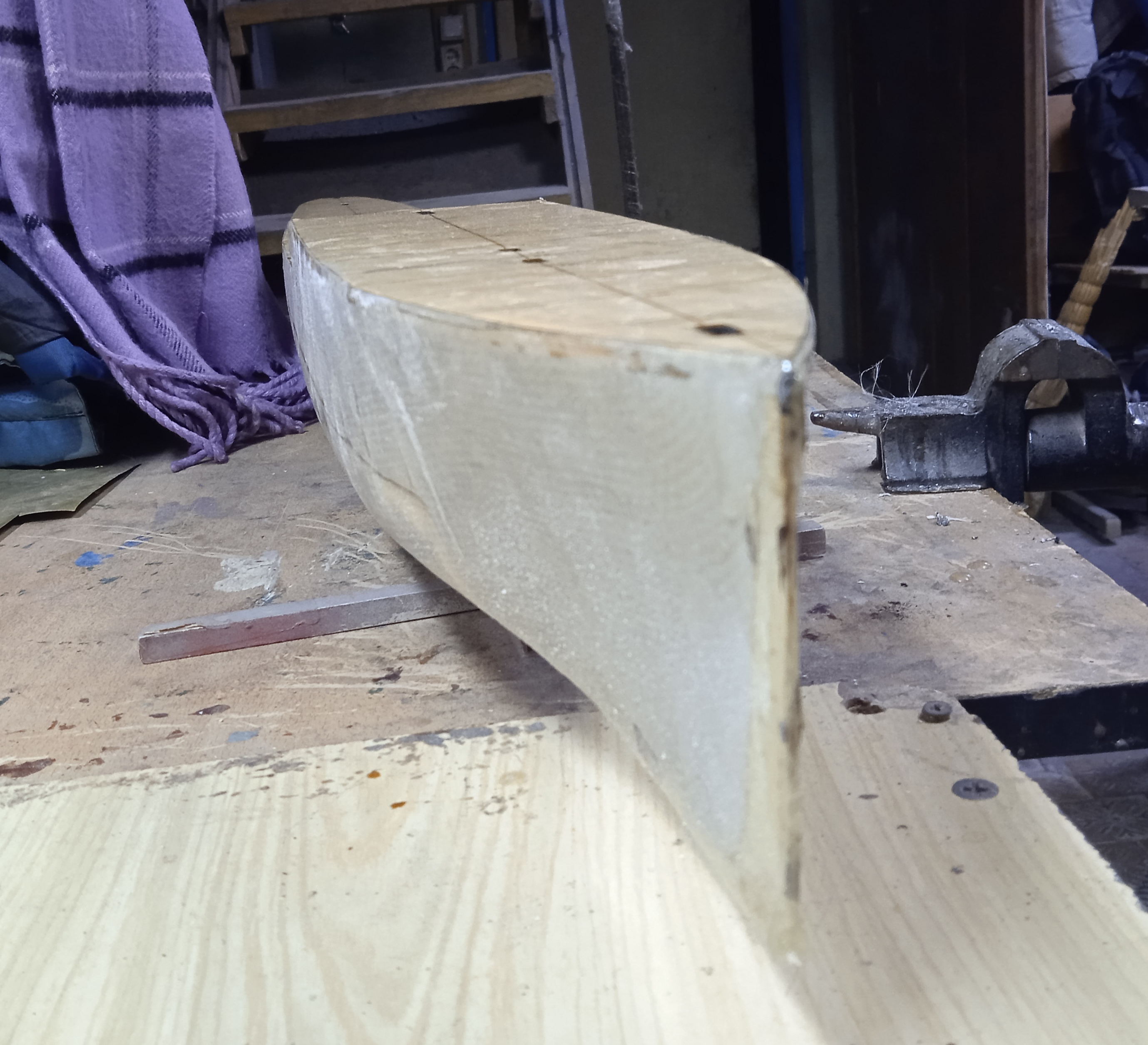

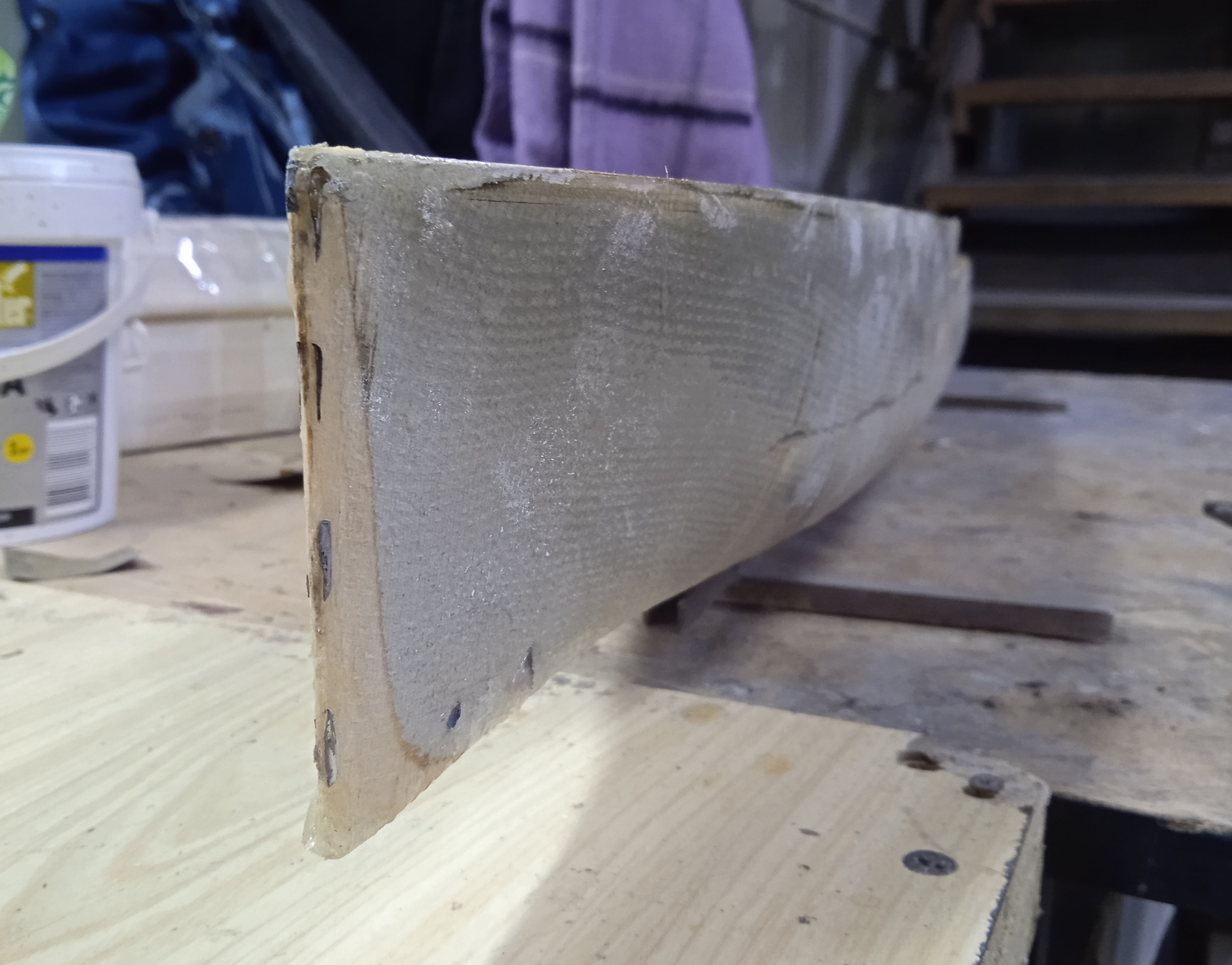

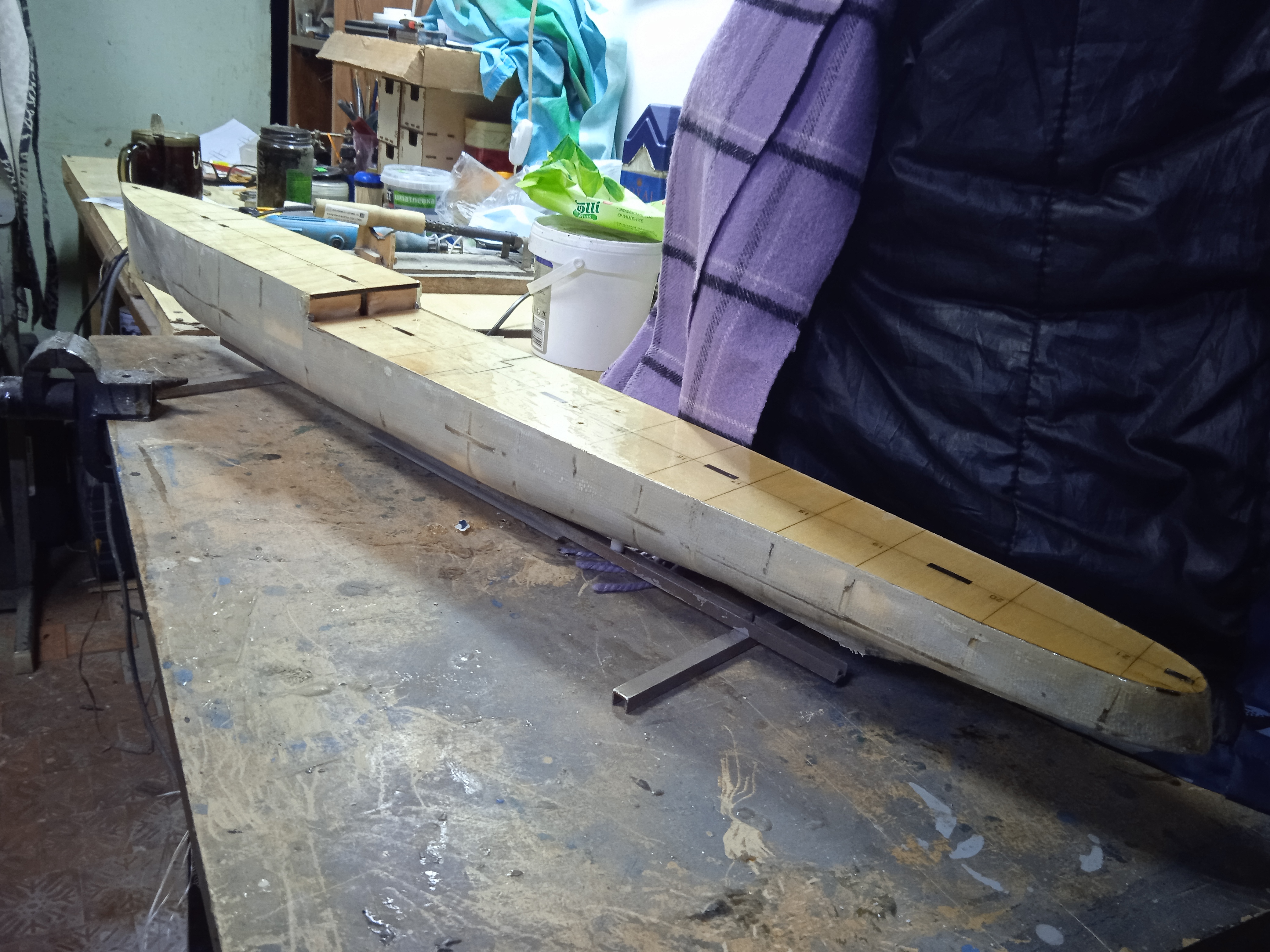

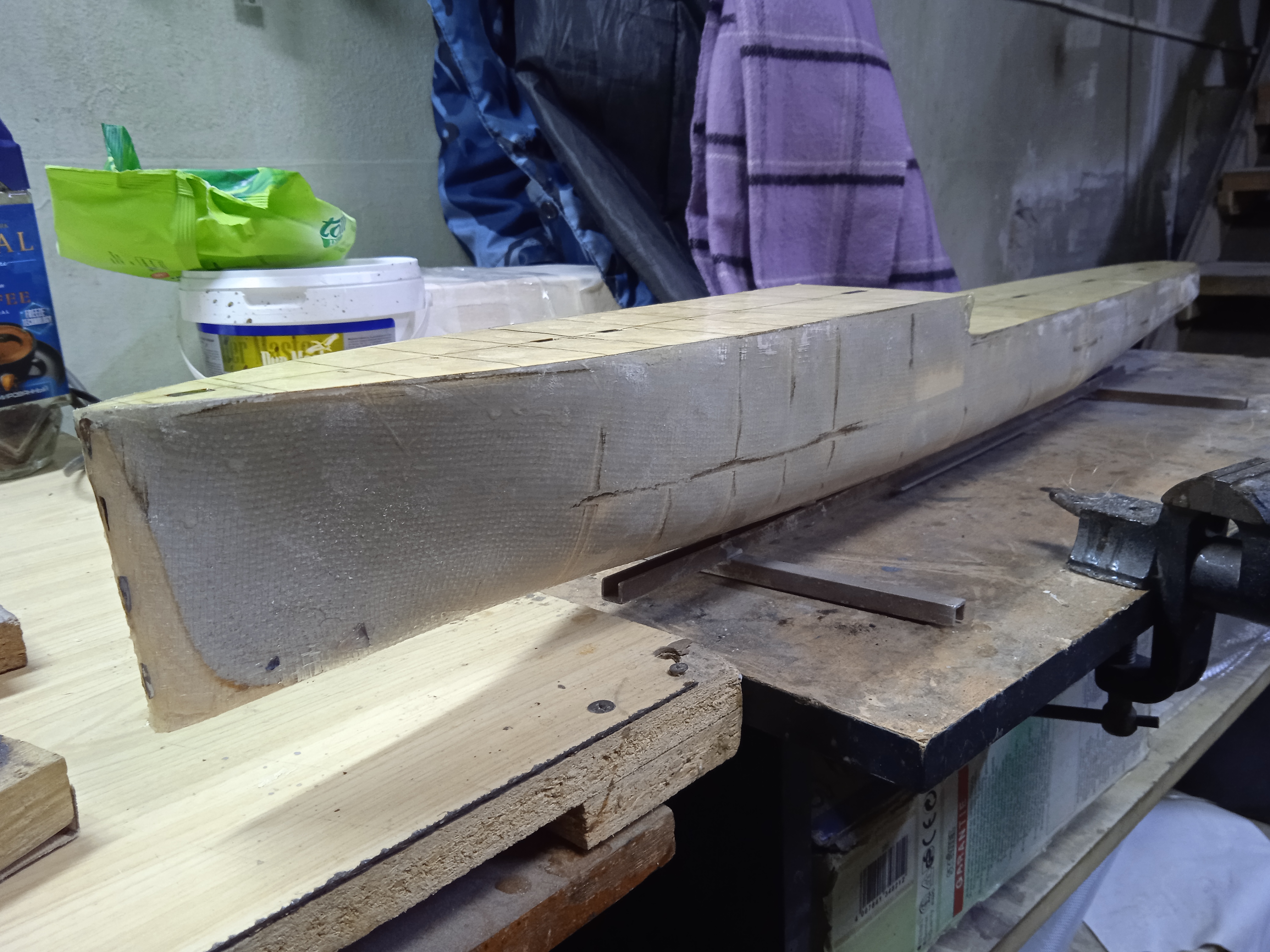

Сегодня закрепил корпус на временной подставке и оставлю до возвращения, через 10 дней. Как раз он полностью просохнет.
https://upforme.ru/uploads/0013/94/06/13/t783238.jpg
https://upforme.ru/uploads/0013/94/06/13/t367745.jpg
https://upforme.ru/uploads/0013/94/06/13/t676618.jpg
https://upforme.ru/uploads/0013/94/06/13/t529180.jpg
https://upforme.ru/uploads/0013/94/06/13/t280434.jpg

26

  • Автор: IBeRUS
  • IBeRUS
  • Откуда: Новороссийск
  • Зарегистрирован: 14.11.15
  • Сообщений: 820
  • Последний визит:
    Сегодня 00:32:52

Вернулся из краткосрочного "турне" и снова за работу!

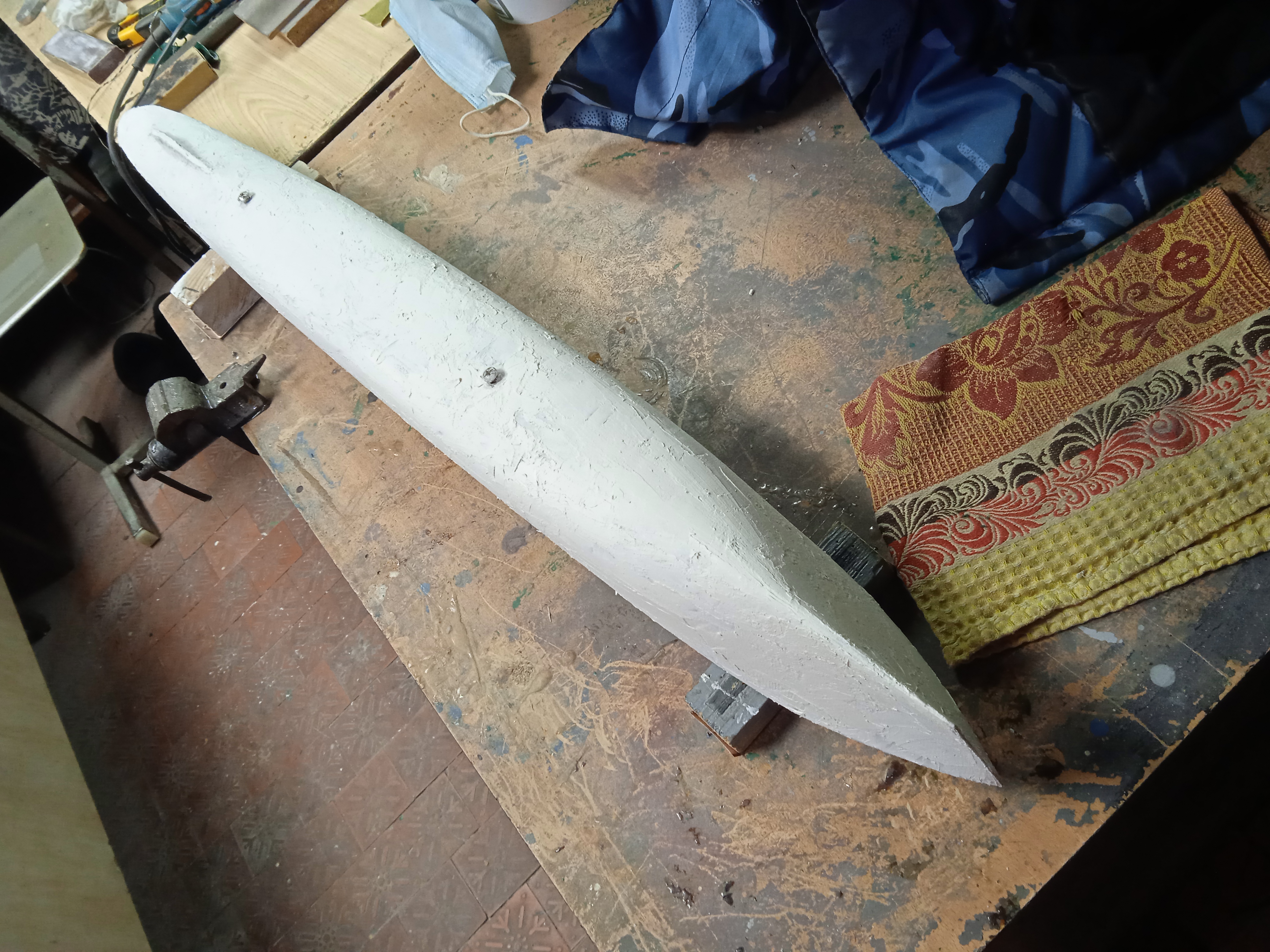

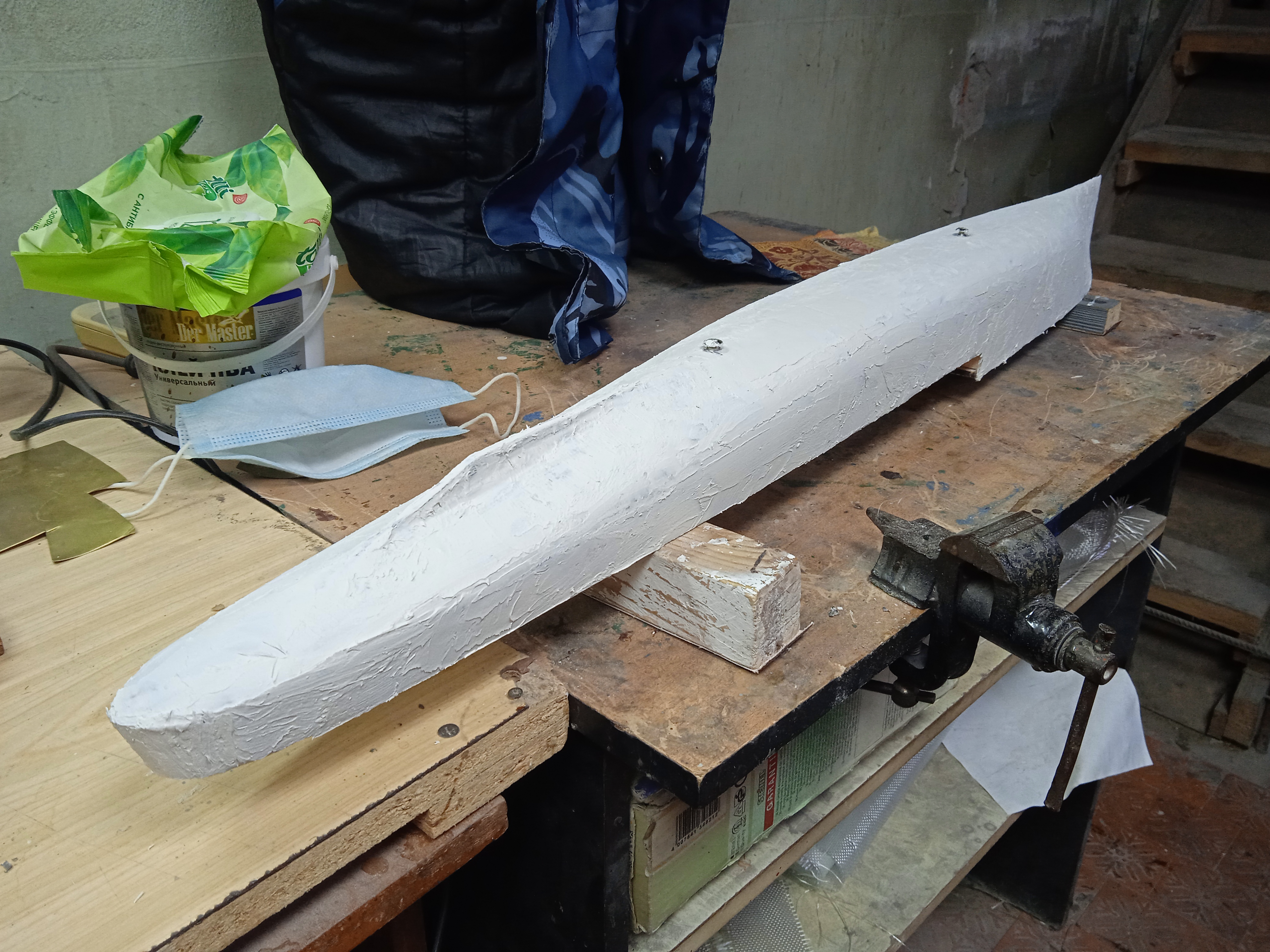

Корпус просох, поэтому я его полностью прошпаклевал и дал "схватиться" шпаклёвке.
https://upforme.ru/uploads/0013/94/06/13/t658584.jpg
https://upforme.ru/uploads/0013/94/06/13/t409978.jpg

Отредактировано IBeRUS (08.02.26 23:18:54)

27

  • Автор: IBeRUS
  • IBeRUS
  • Откуда: Новороссийск
  • Зарегистрирован: 14.11.15
  • Сообщений: 820
  • Последний визит:
    Сегодня 00:32:52

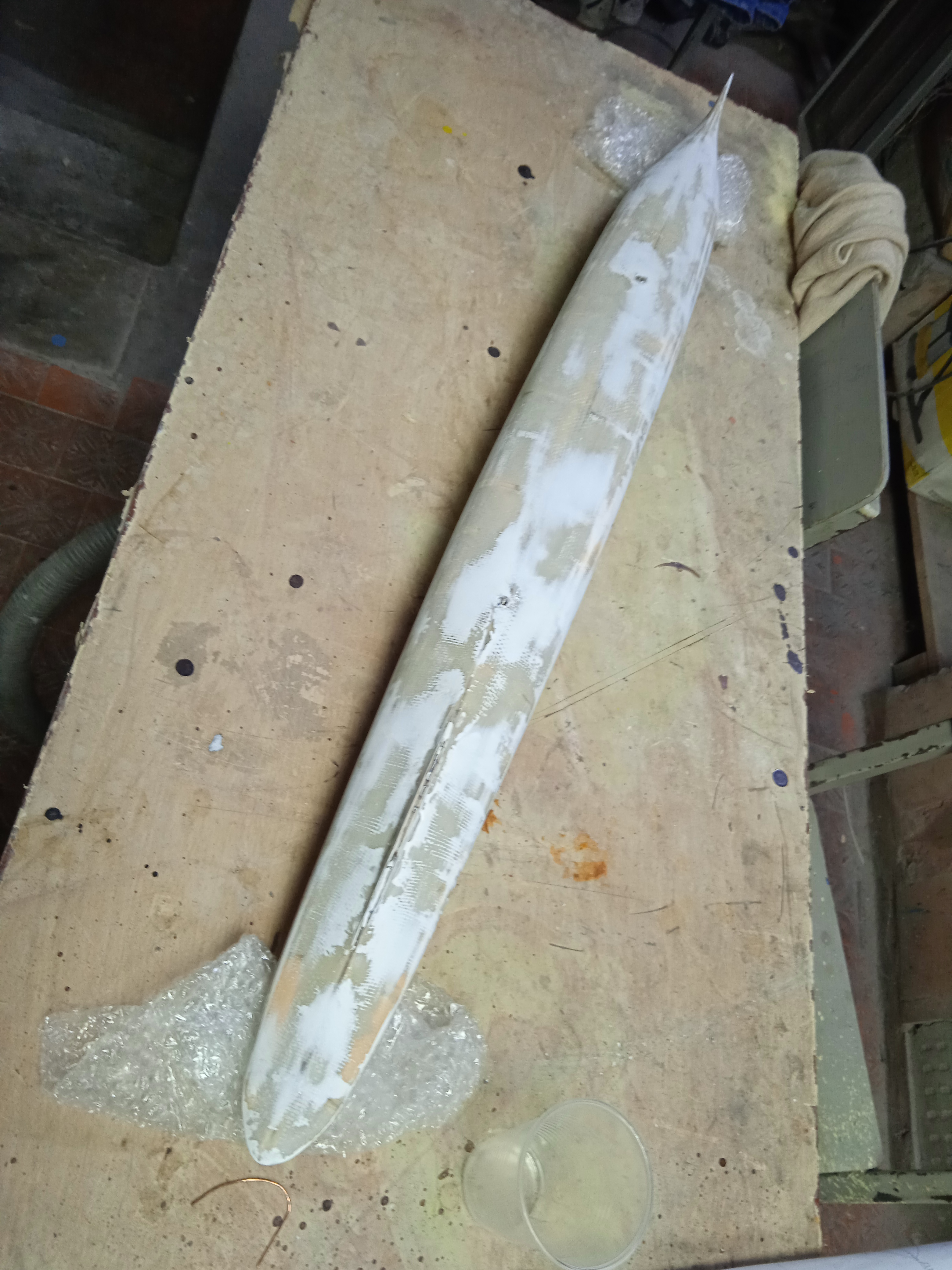

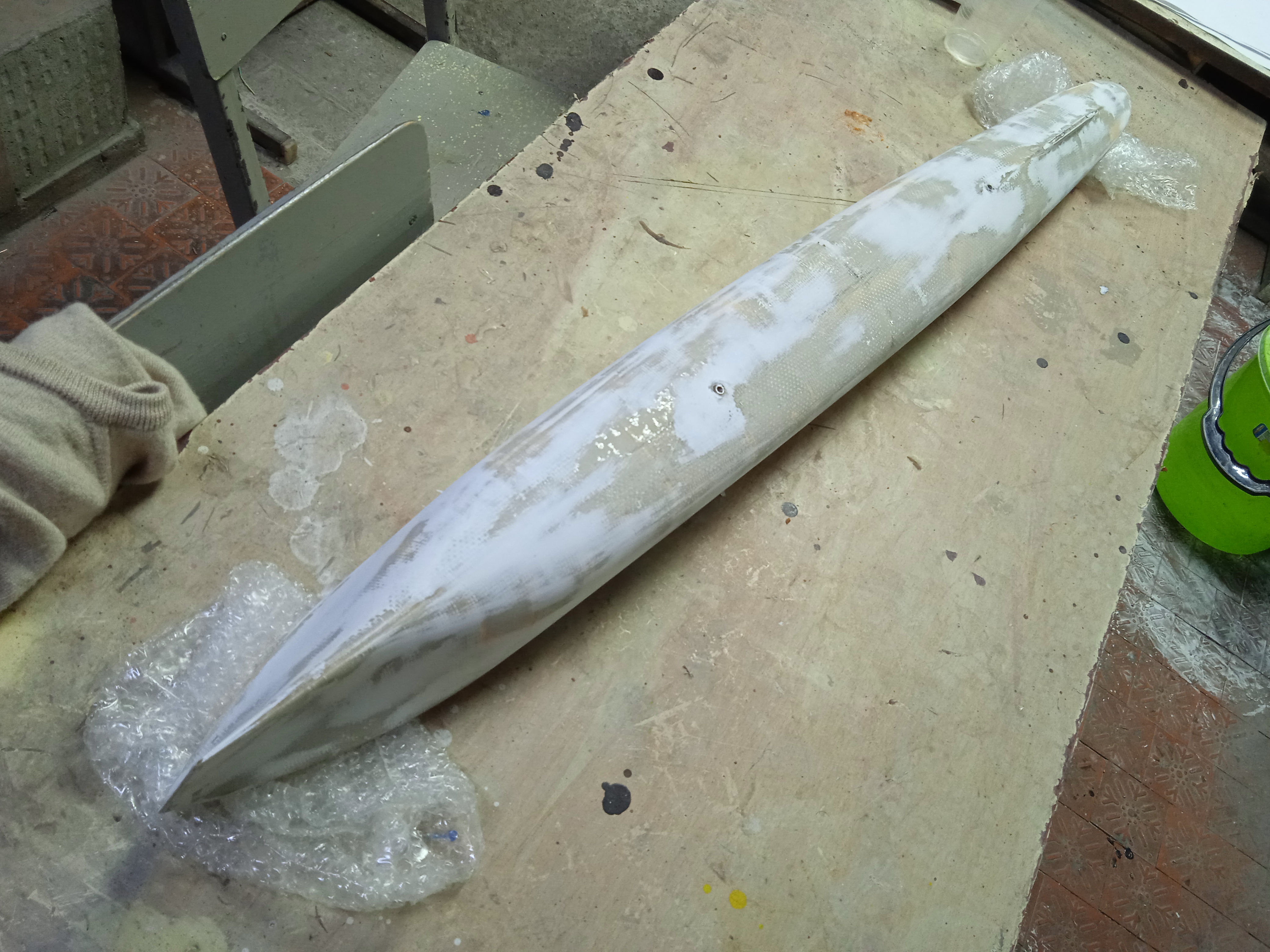

Сегодня я корпус прошкурил...
https://upforme.ru/uploads/0013/94/06/13/t395452.jpg
https://upforme.ru/uploads/0013/94/06/13/t454938.jpg

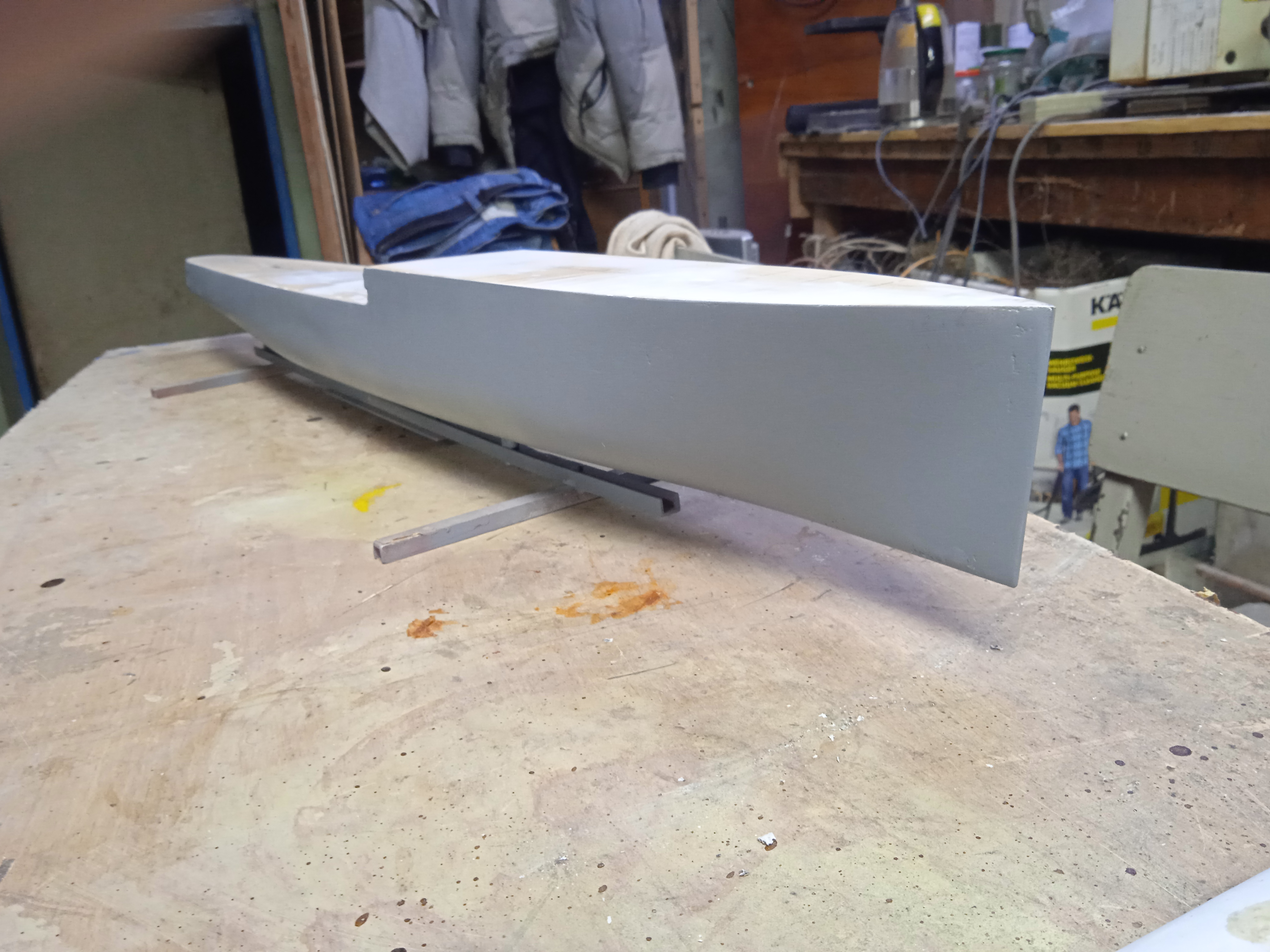

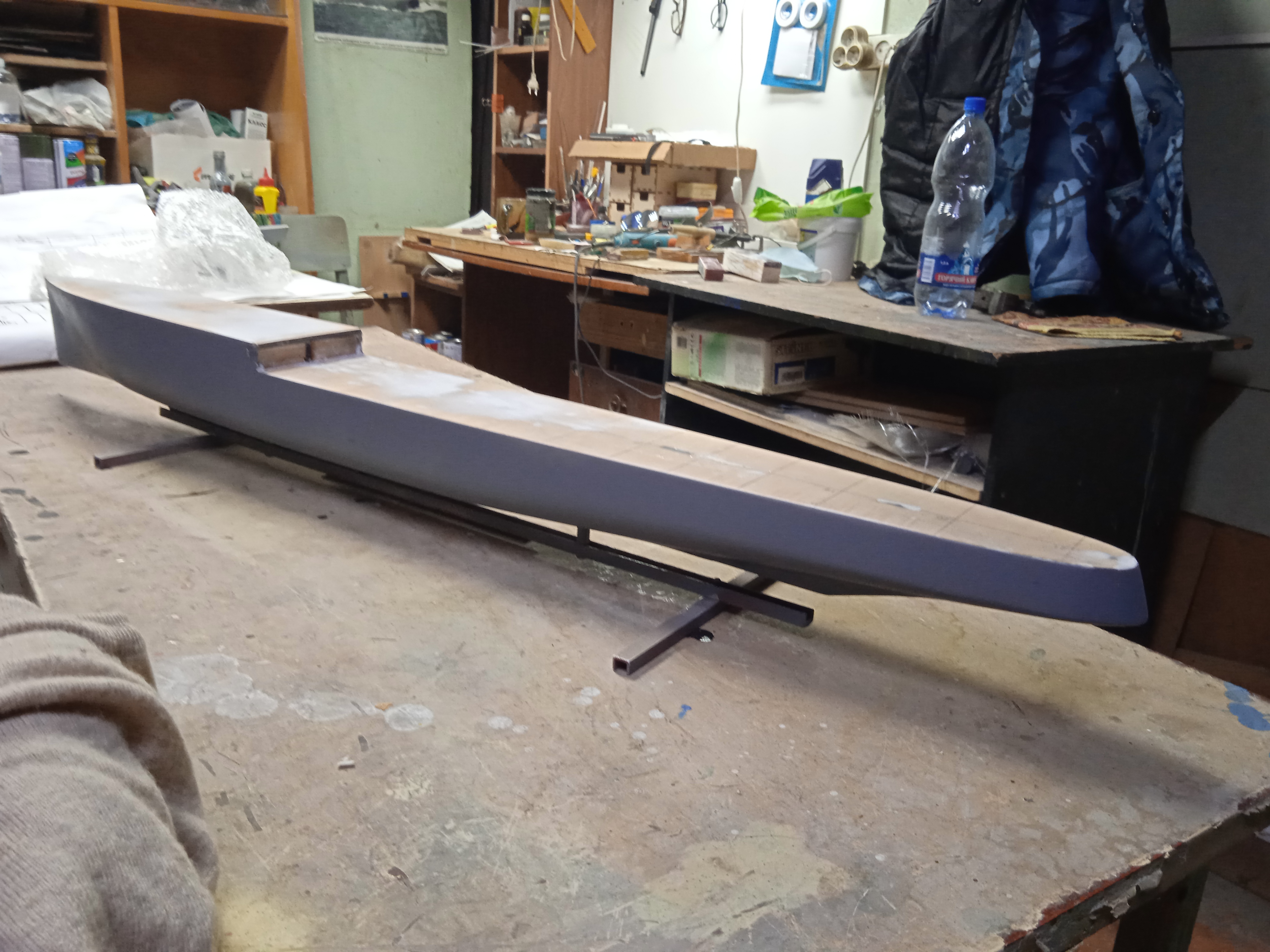

... обезжирил и прошёл грунтовкой, что бы выявить "огрехи", над которыми ещё нужно будет поработать.
https://upforme.ru/uploads/0013/94/06/13/t776929.jpg
https://upforme.ru/uploads/0013/94/06/13/t356230.jpg

28

  • Автор: IBeRUS
  • IBeRUS
  • Откуда: Новороссийск
  • Зарегистрирован: 14.11.15
  • Сообщений: 820
  • Последний визит:
    Сегодня 00:32:52

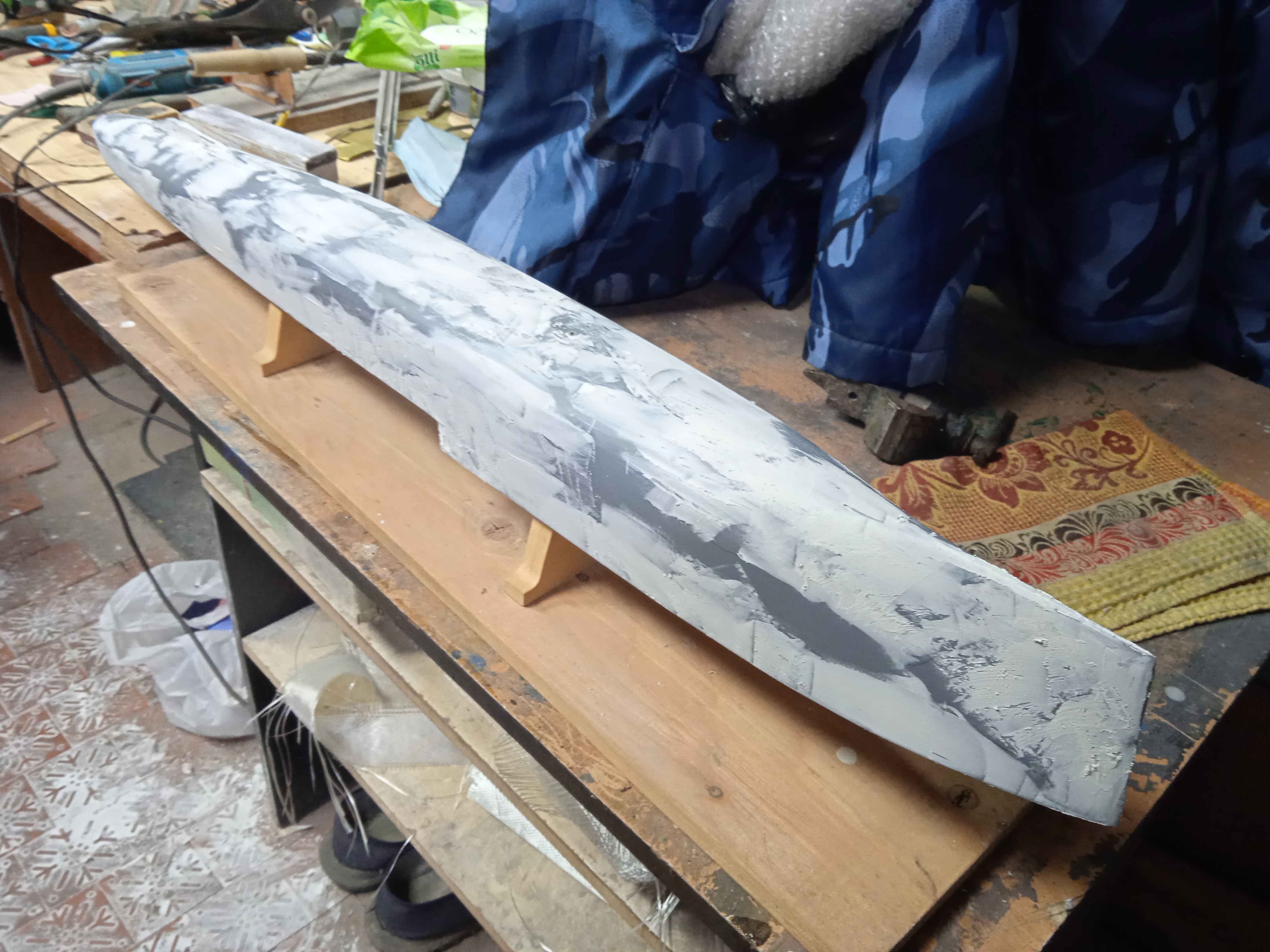

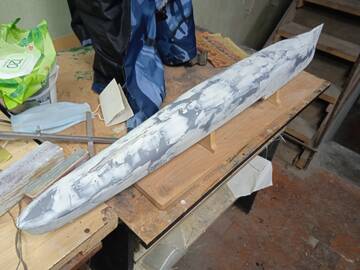

Сегодня провёл повторную шпаклёвку, хотя "огрехов" было немного, но, как говорят "лучше перебдеть, чем недобдеть"!
https://upforme.ru/uploads/0013/94/06/13/t881004.jpg
https://upforme.ru/uploads/0013/94/06/13/t459779.jpg
Дам сутки высохнуть, ещё раз прошкурю и будет самое оно!

29

  • Автор: Алексей Логинов
  • Алексей Логинов
  • Зарегистрирован: 29.11.13
  • Сообщений: 1892
  • Последний визит:
    Сегодня 14:17:59

Полиэфирка?

30

  • Автор: IBeRUS
  • IBeRUS
  • Откуда: Новороссийск
  • Зарегистрирован: 14.11.15
  • Сообщений: 820
  • Последний визит:
    Сегодня 00:32:52
Алексей Логинов написал(а):

Полиэфирка?

Лёша, если ты о смоле, то эпоксидная двухкомпонентная, если о шпаклевке, то автомобильная NOVOl. всегда ею пользуемся.

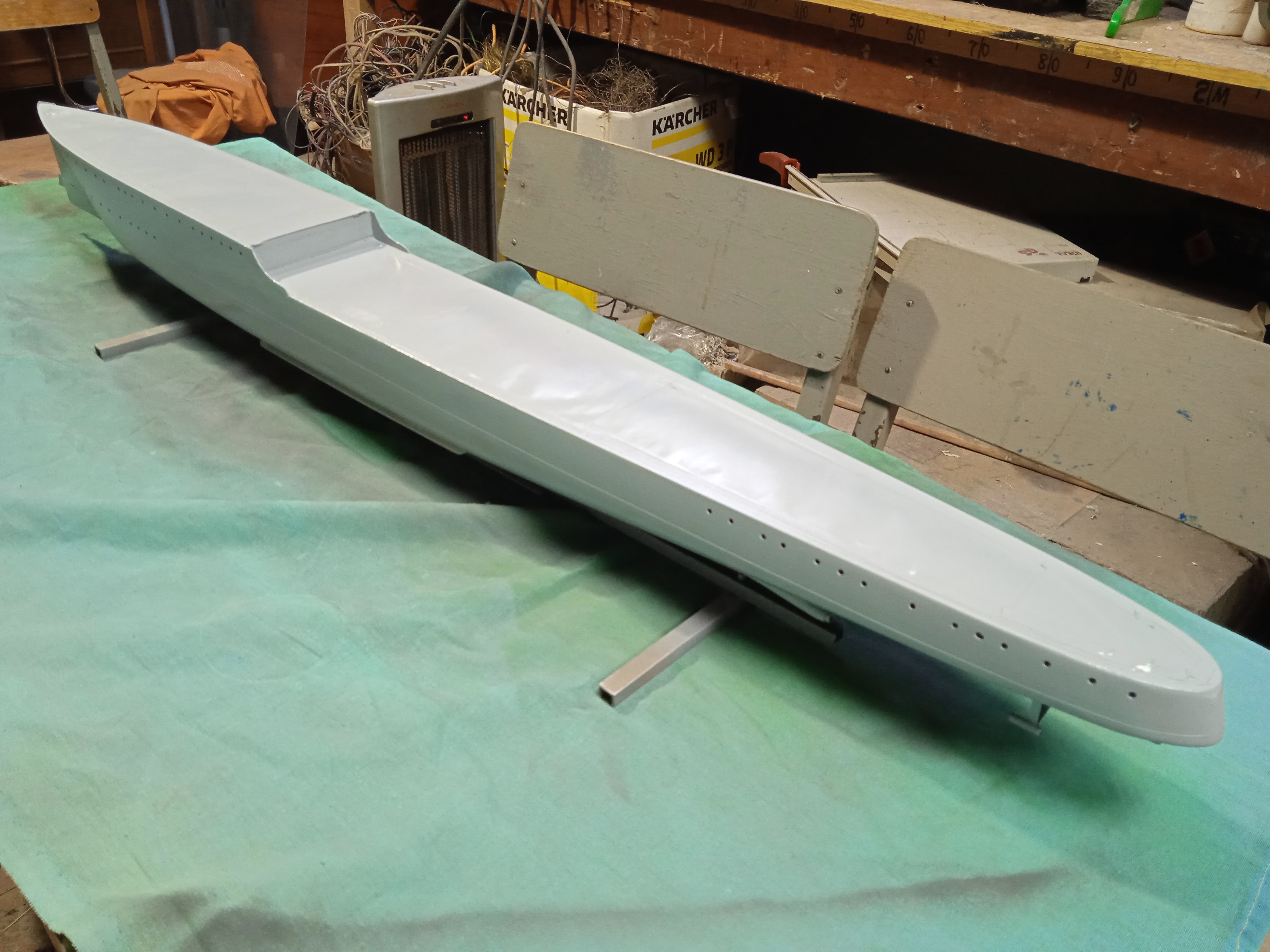

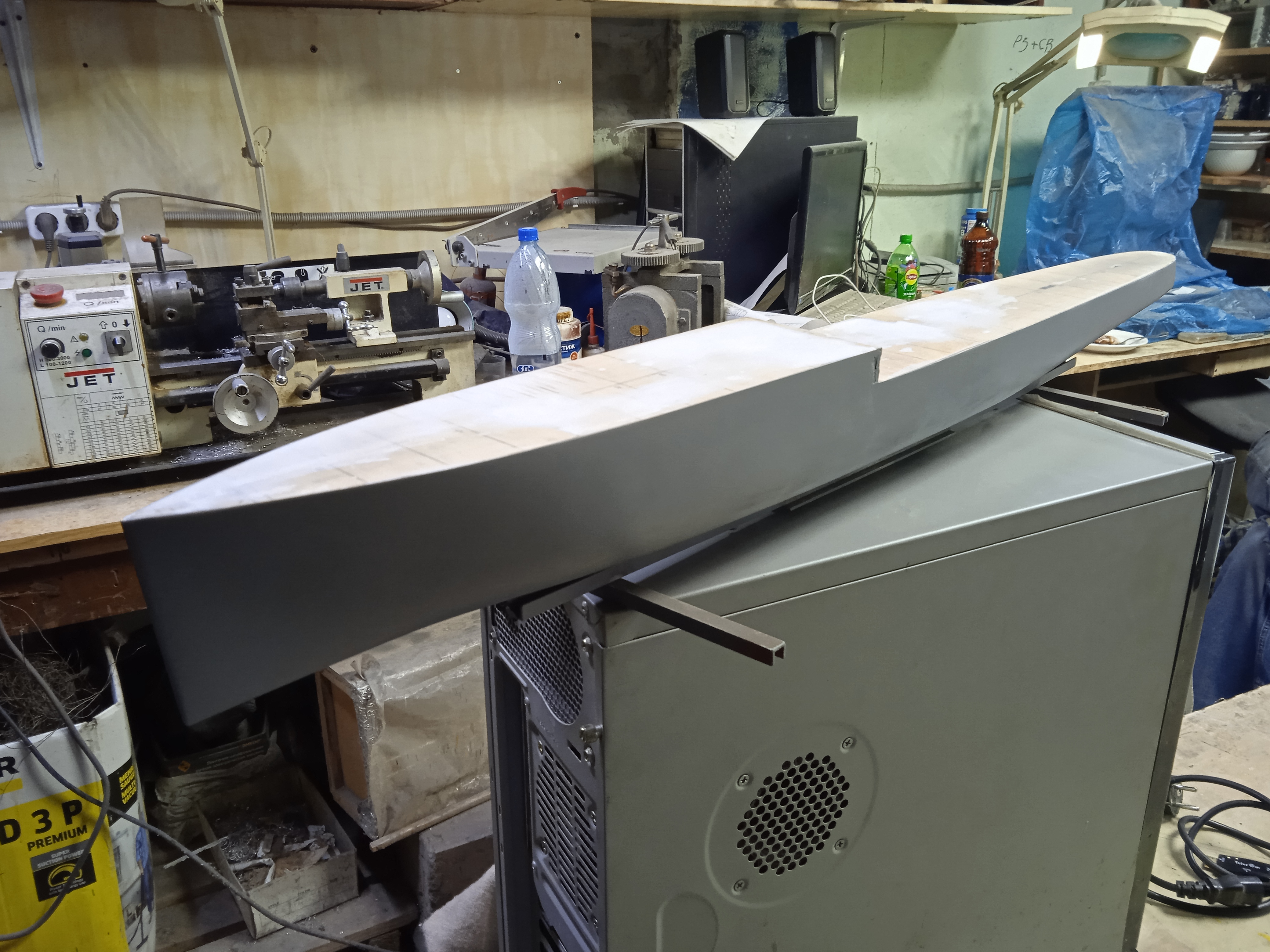

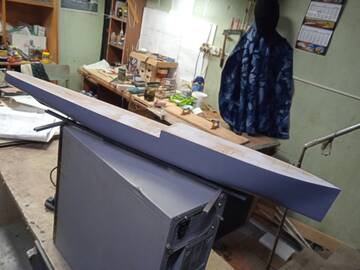

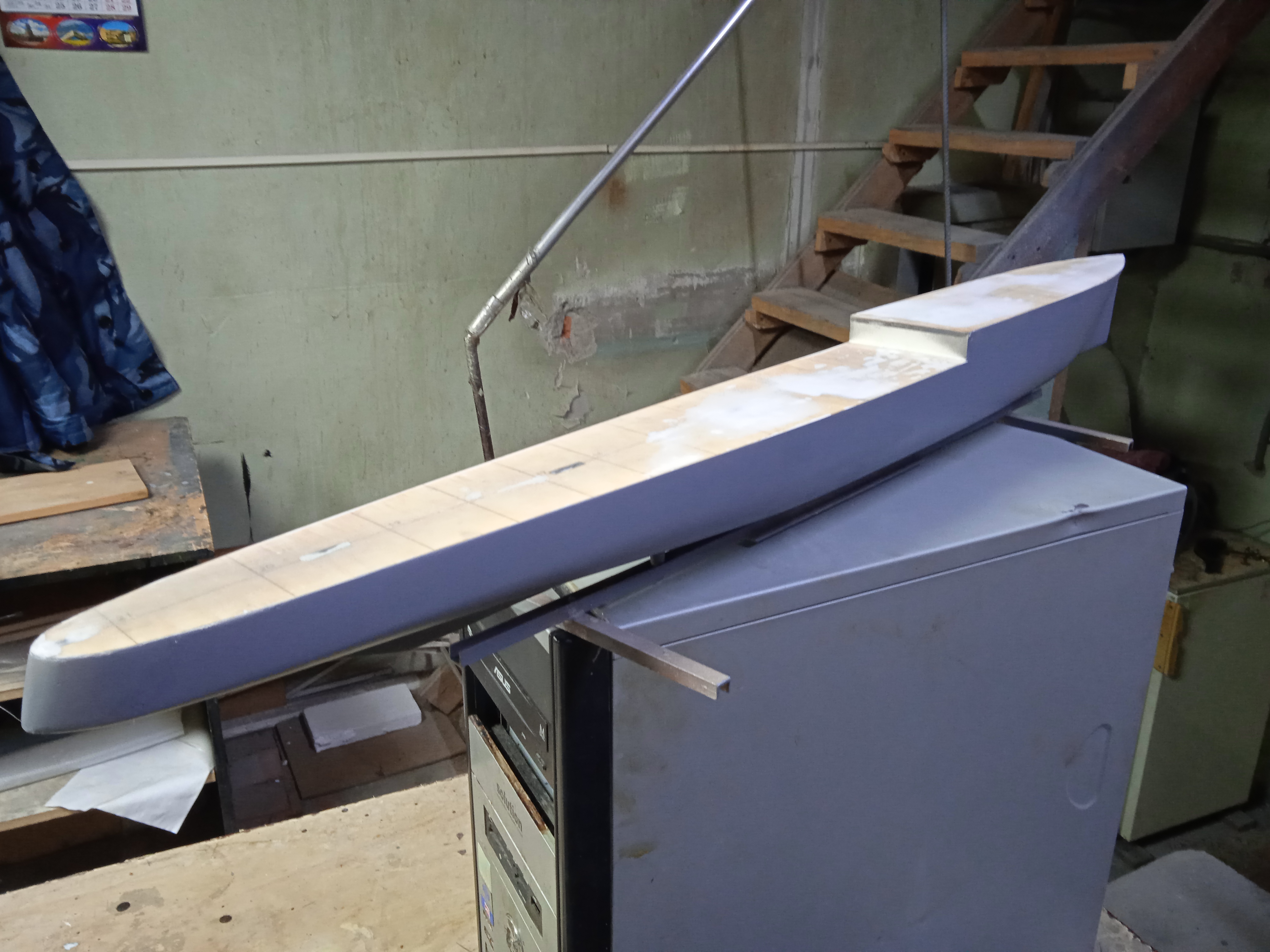

Сегодня ещё раз ошкурил и покрыл грунтом. Результат меня удовлетворил.
https://upforme.ru/uploads/0013/94/06/13/t563342.jpg
https://upforme.ru/uploads/0013/94/06/13/t706155.jpg
https://upforme.ru/uploads/0013/94/06/13/t770566.jpg
https://upforme.ru/uploads/0013/94/06/13/t780749.jpg

31

  • Автор: IBeRUS
  • IBeRUS
  • Откуда: Новороссийск
  • Зарегистрирован: 14.11.15
  • Сообщений: 820
  • Последний визит:
    Сегодня 00:32:52

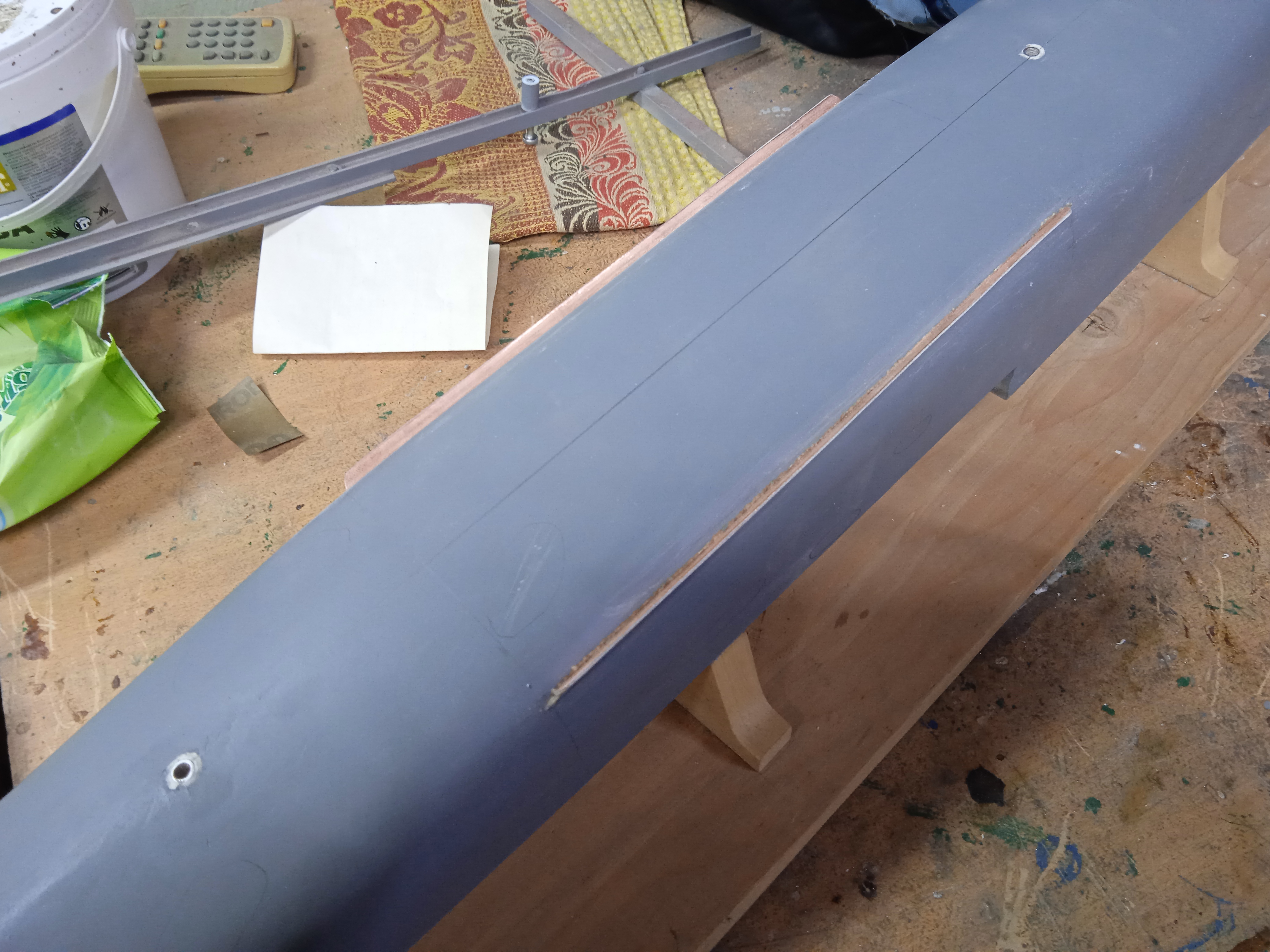

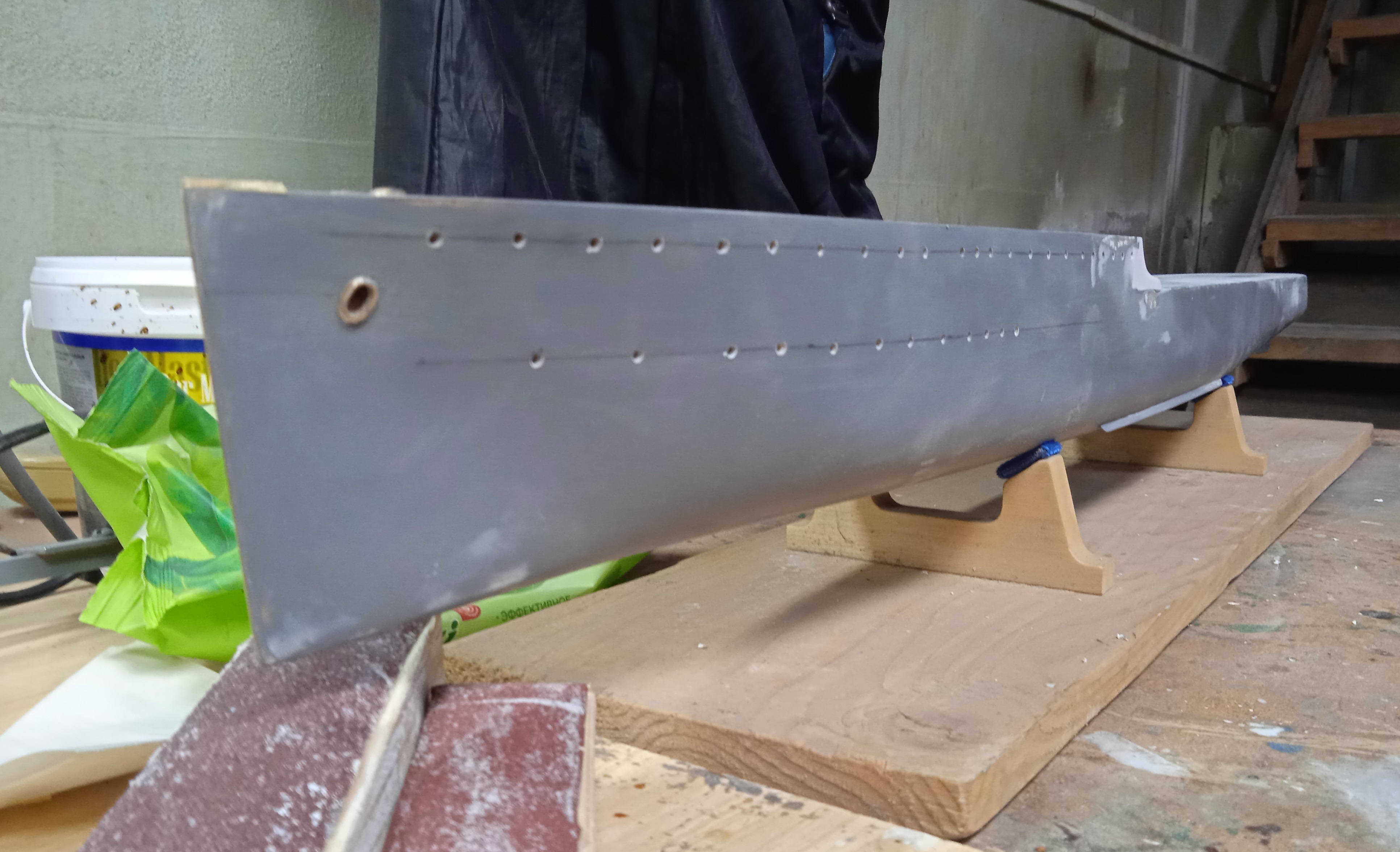

И ещё, после просыхания грунта, врезал и вклеил бортовые кили.
https://upforme.ru/uploads/0013/94/06/13/t718061.jpg
https://upforme.ru/uploads/0013/94/06/13/t247139.jpg

32

  • Автор: IBeRUS
  • IBeRUS
  • Откуда: Новороссийск
  • Зарегистрирован: 14.11.15
  • Сообщений: 820
  • Последний визит:
    Сегодня 00:32:52

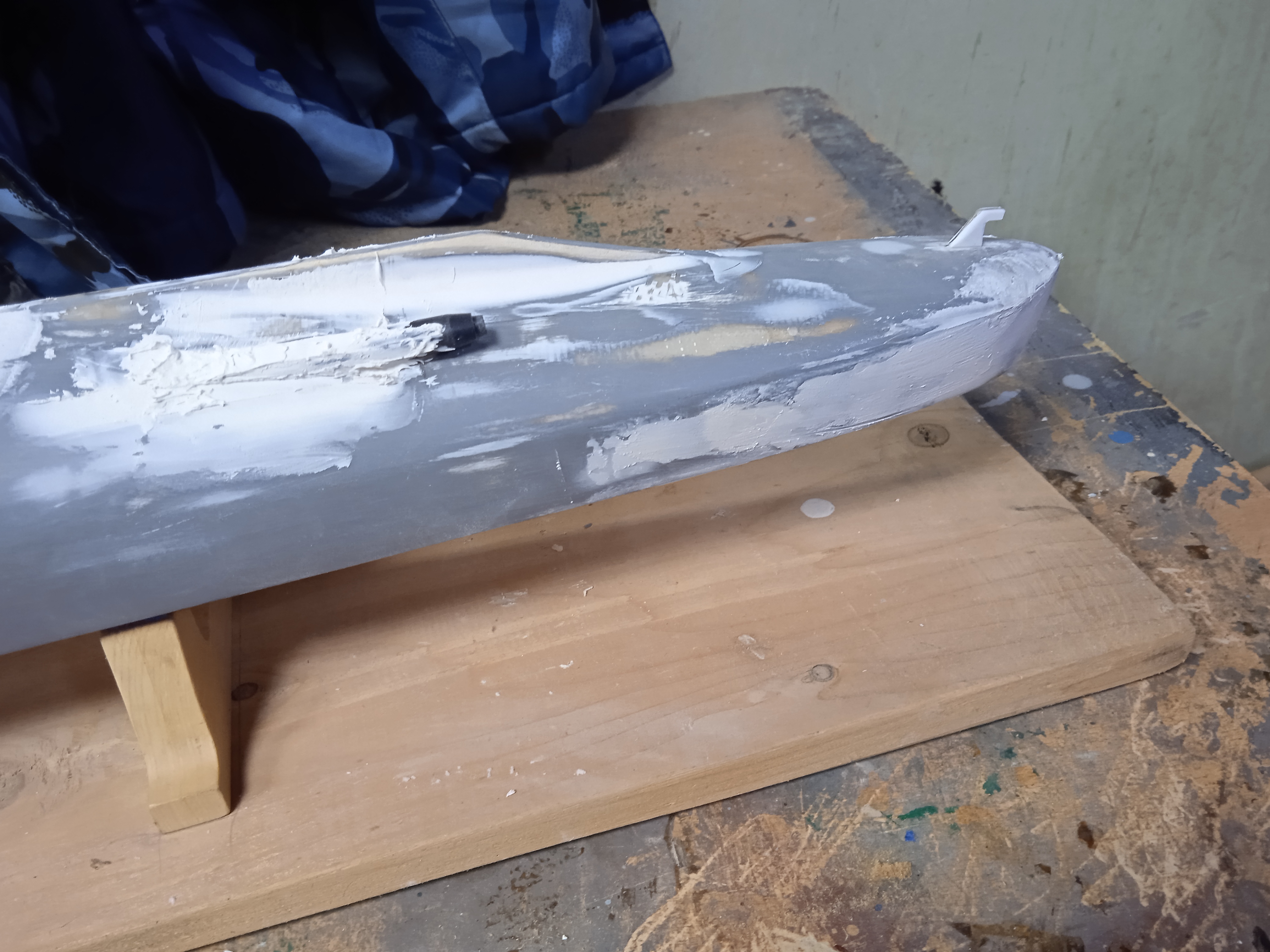

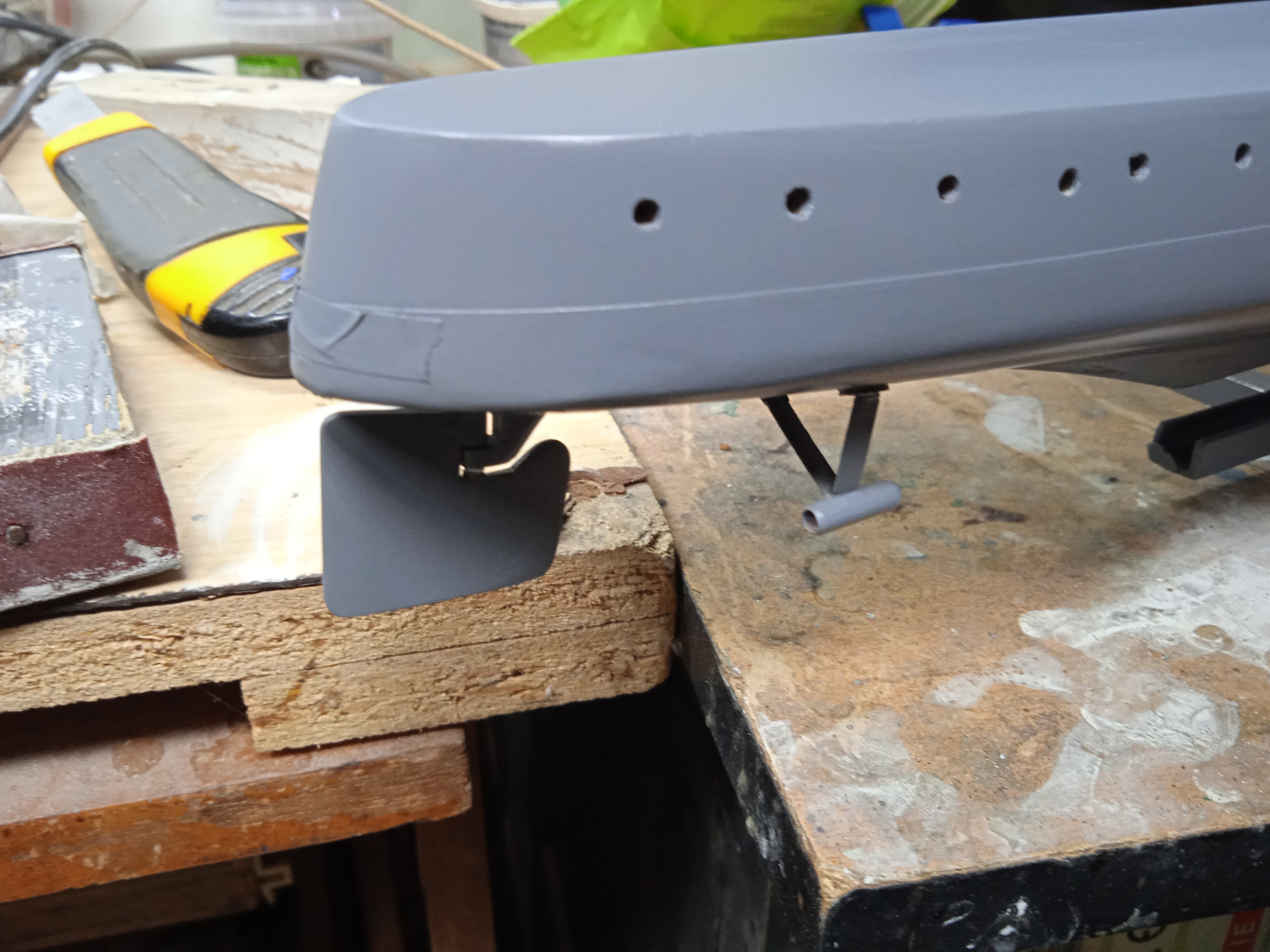

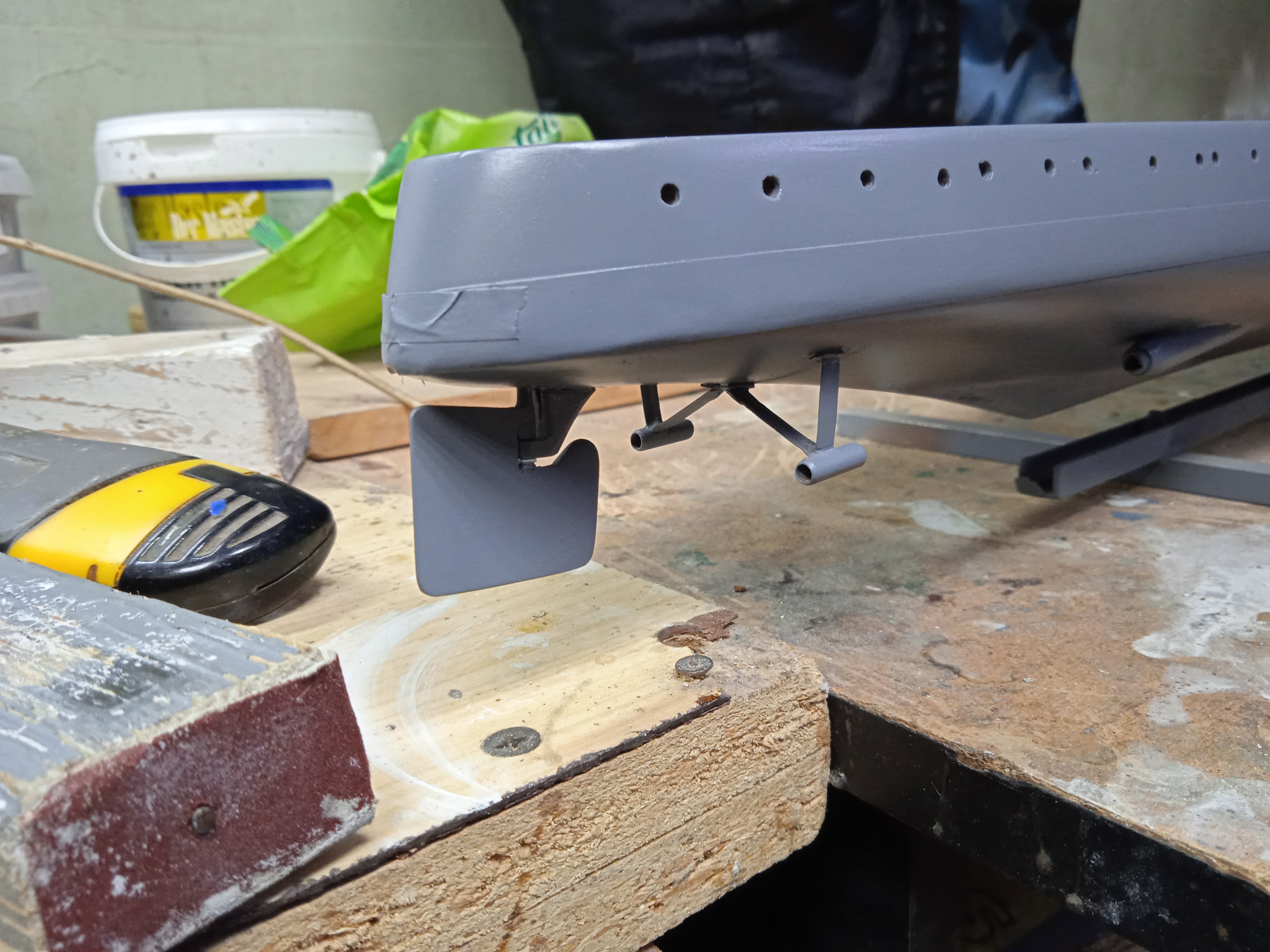

Сегодня врезал "штаны" валов и "пятку" баллера руля.
https://upforme.ru/uploads/0013/94/06/13/t360982.jpg

33

  • Автор: Алексей Логинов
  • Алексей Логинов
  • Зарегистрирован: 29.11.13
  • Сообщений: 1892
  • Последний визит:
    Сегодня 14:17:59
IBeRUS написал(а):

автомобильная NOVOl. всегда ею пользуемся.

Да. Это полиэфирная шпаклевка. Хорошая, но вонючая зараза.
Хорошо идет постройка, Игорь. Впрочем, как обычно!

34

  • Автор: IBeRUS
  • IBeRUS
  • Откуда: Новороссийск
  • Зарегистрирован: 14.11.15
  • Сообщений: 820
  • Последний визит:
    Сегодня 00:32:52

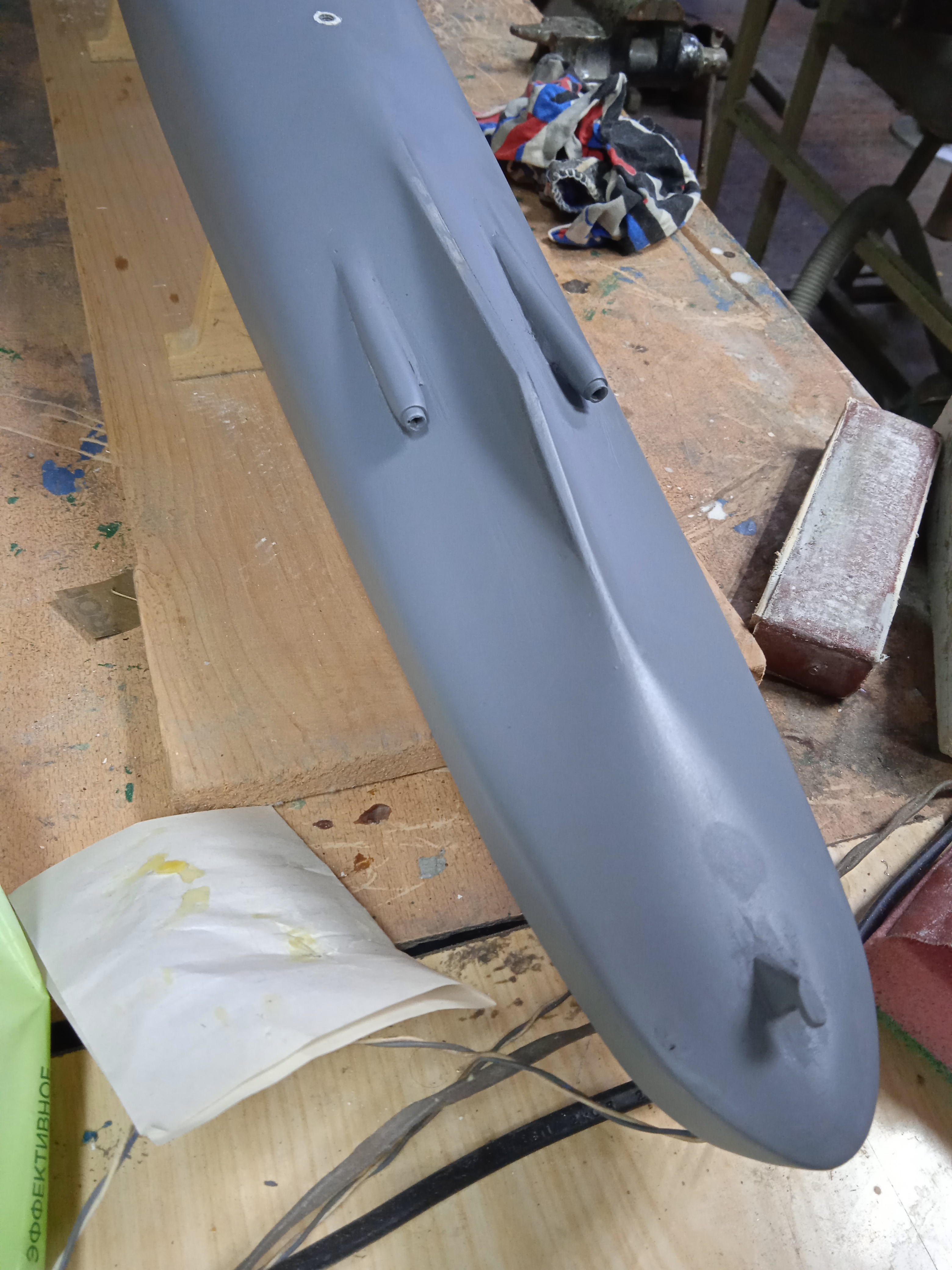

Довёл "до ума" "штаны" валов.
https://upforme.ru/uploads/0013/94/06/13/t939409.jpg
https://upforme.ru/uploads/0013/94/06/13/t502547.jpg

35

  • Автор: IBeRUS
  • IBeRUS
  • Откуда: Новороссийск
  • Зарегистрирован: 14.11.15
  • Сообщений: 820
  • Последний визит:
    Сегодня 00:32:52

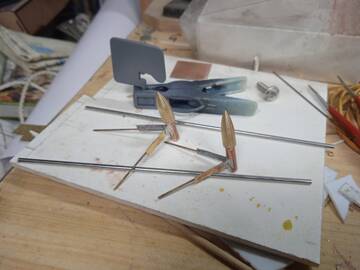

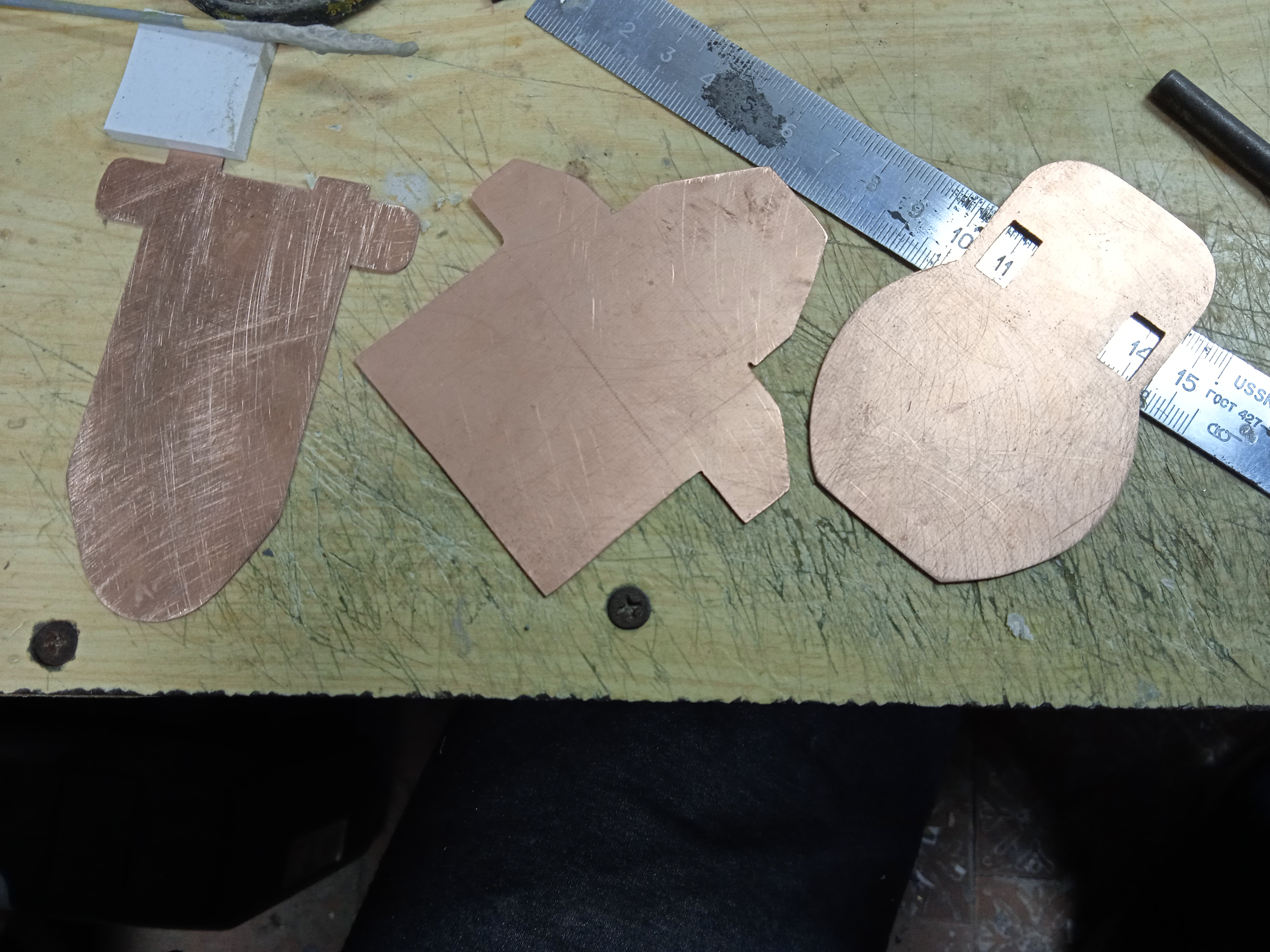

Сегодня заготовил валы, сделал перо руля, спаял заготовки кронштейнов и выточил ступицы винтов.
https://upforme.ru/uploads/0013/94/06/13/t704729.jpg

36

  • Автор: IBeRUS
  • IBeRUS
  • Откуда: Новороссийск
  • Зарегистрирован: 14.11.15
  • Сообщений: 820
  • Последний визит:
    Сегодня 00:32:52

Сегодня просверлил иллюминаторы:
https://upforme.ru/uploads/0013/94/06/13/t404385.jpg

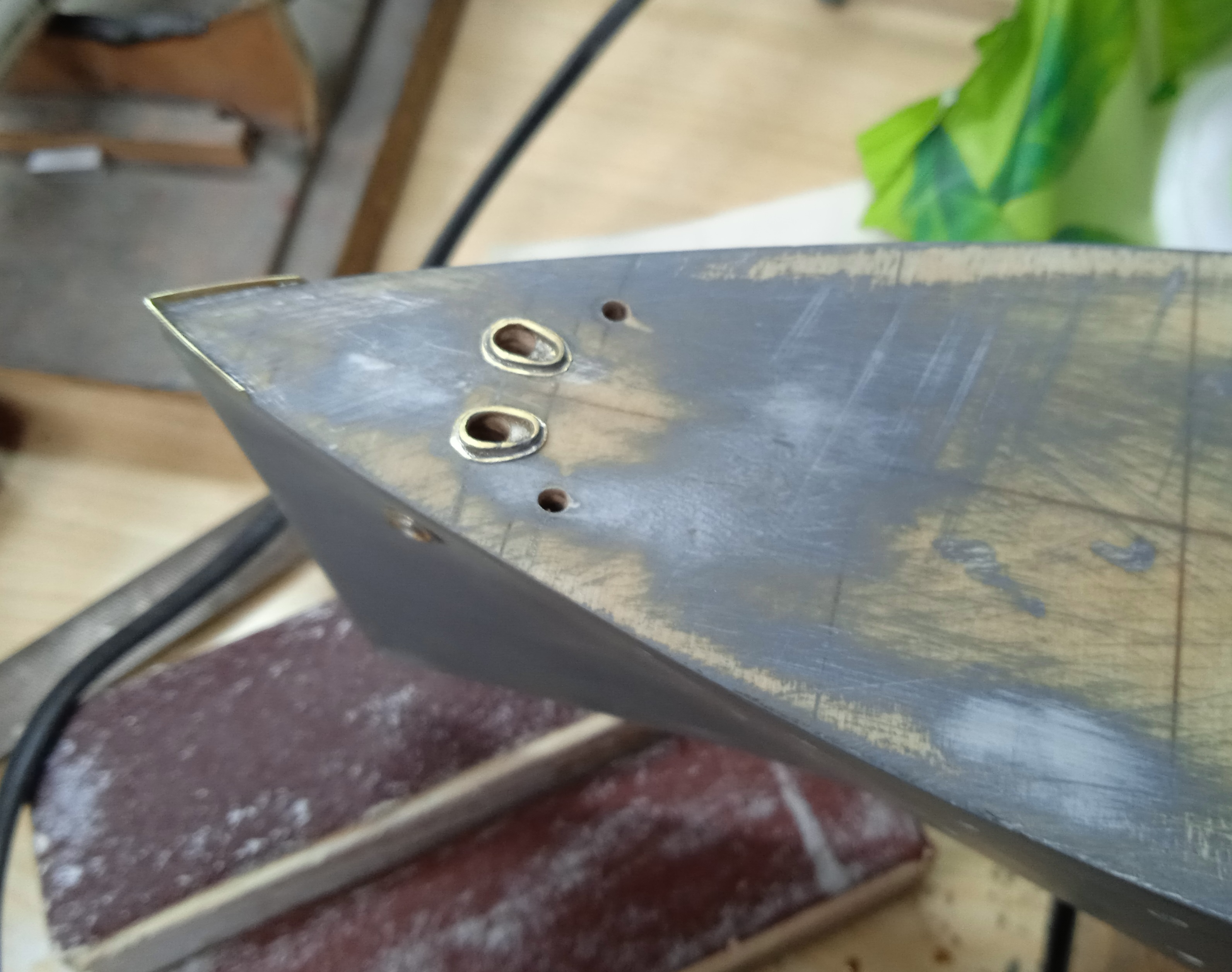

вставил клюзы:
https://upforme.ru/uploads/0013/94/06/13/t352479.jpg
https://upforme.ru/uploads/0013/94/06/13/t997085.jpg

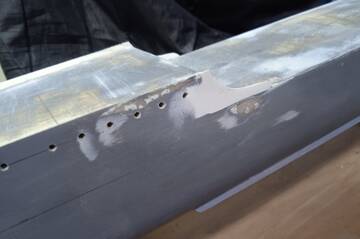

и вклеил фигурные части фальшбортов:
https://upforme.ru/uploads/0013/94/06/13/t348701.jpg

37

  • Автор: richie
  • richie
  • Откуда: Краснодар
  • Зарегистрирован: 06.03.25
  • Сообщений: 155
  • Последний визит:
    Вчера 10:38:46

Вот хорошо что подробно процесс освещается.

38

  • Автор: IBeRUS
  • IBeRUS
  • Откуда: Новороссийск
  • Зарегистрирован: 14.11.15
  • Сообщений: 820
  • Последний визит:
    Сегодня 00:32:52

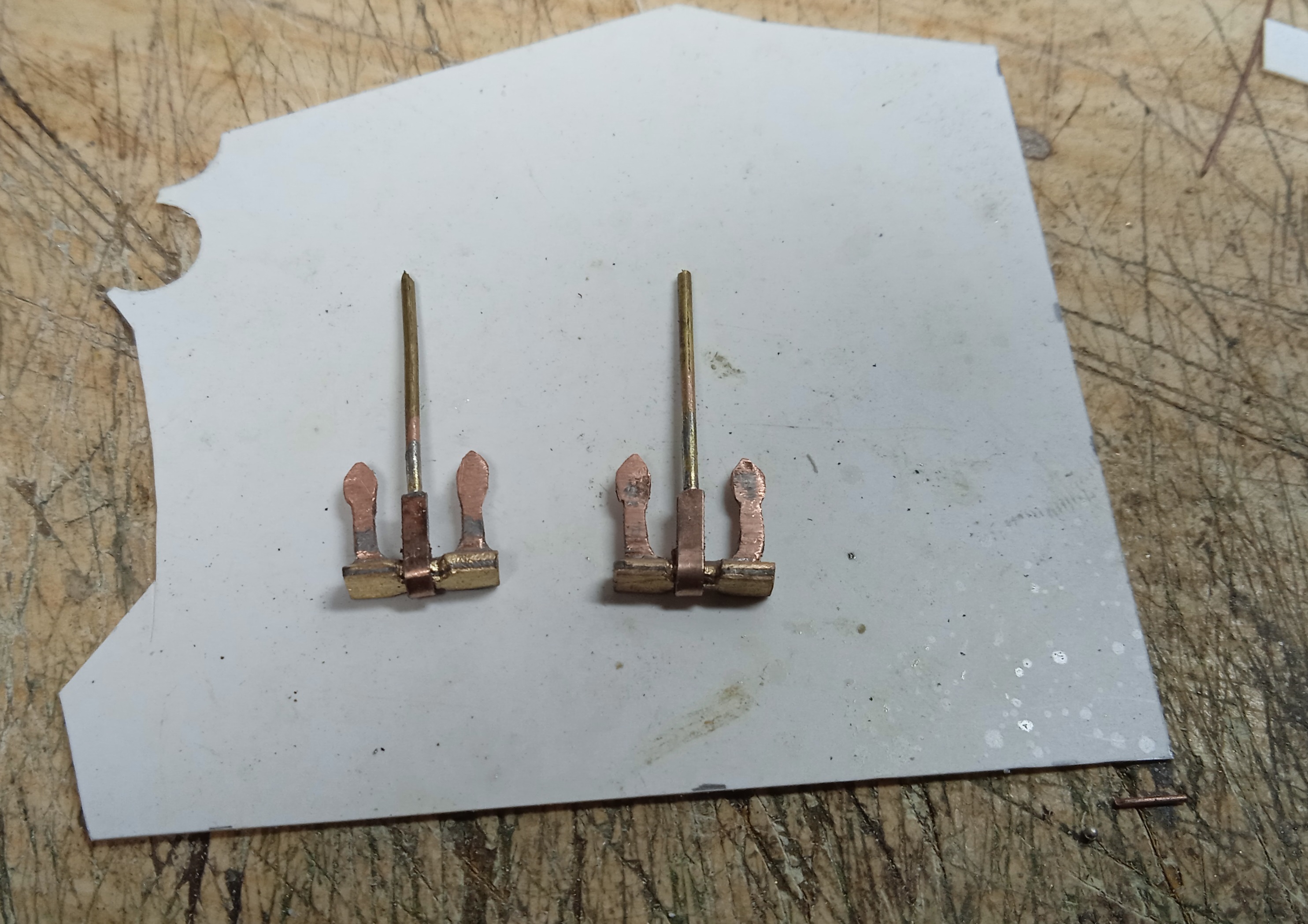

Сегодня "добил" кронштейны валов:
https://upforme.ru/uploads/0013/94/06/13/t478011.jpg
https://upforme.ru/uploads/0013/94/06/13/t662252.jpg

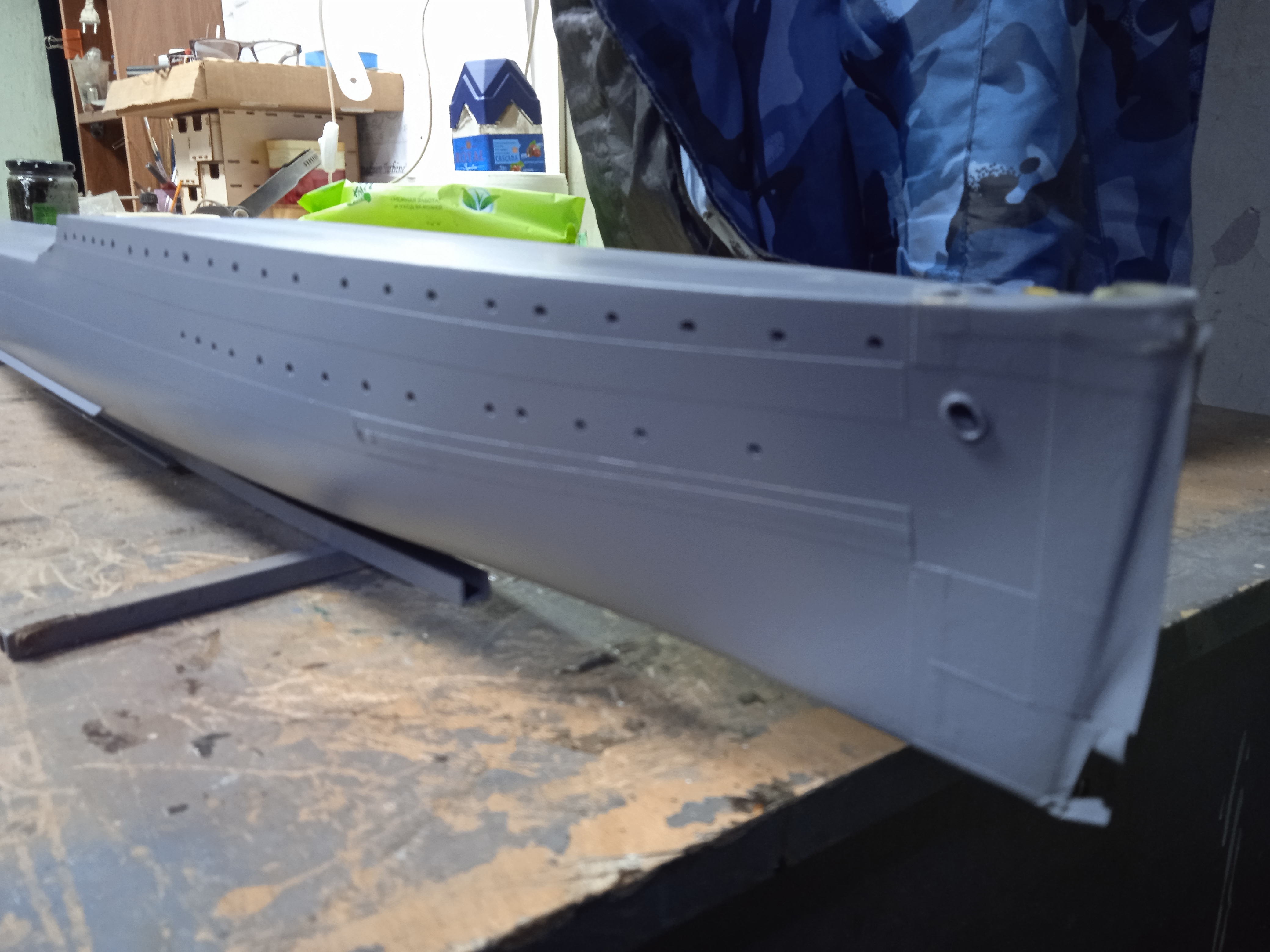

нанёс маски поясьев расшивки:
https://upforme.ru/uploads/0013/94/06/13/t402675.jpg

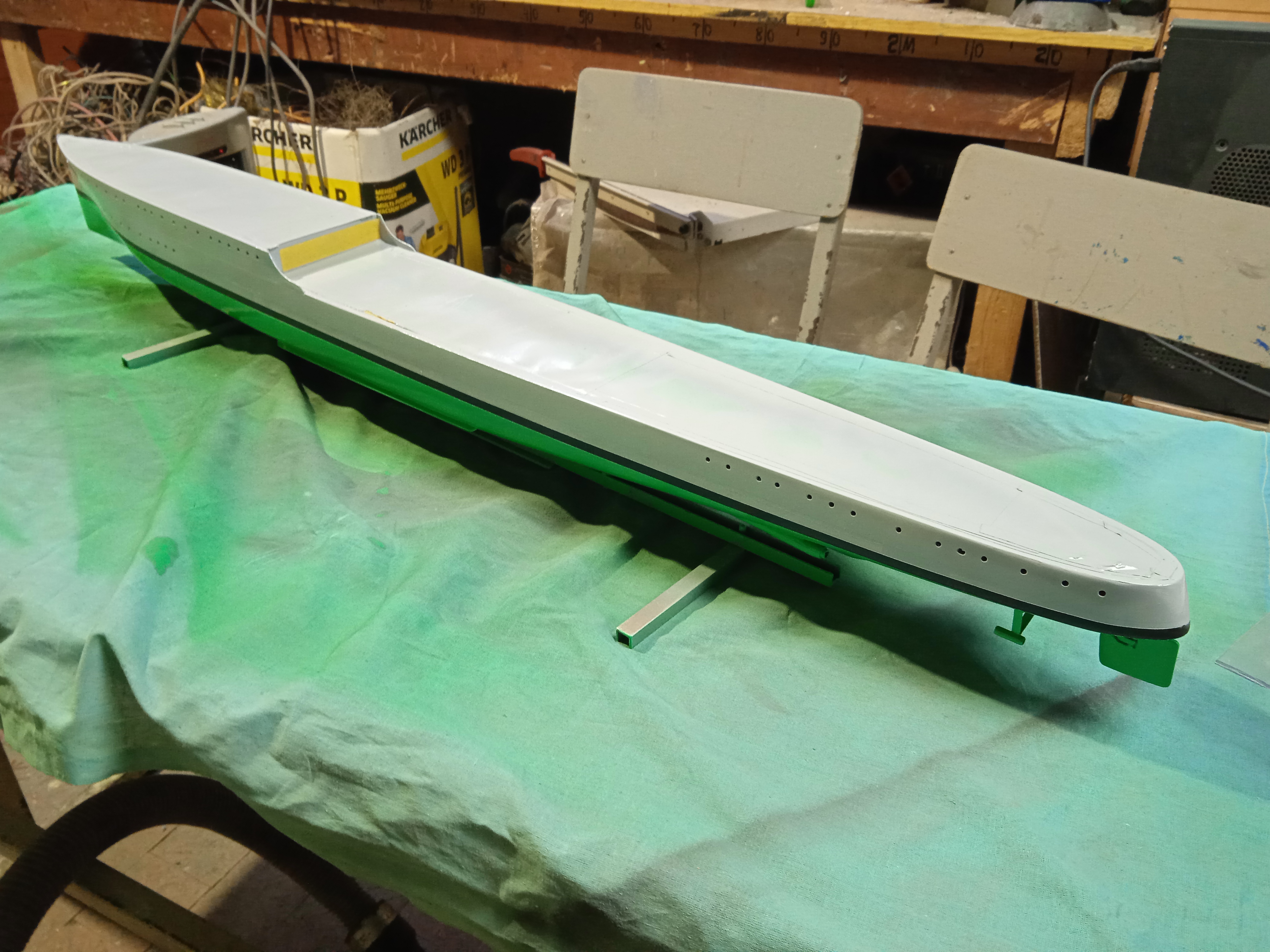

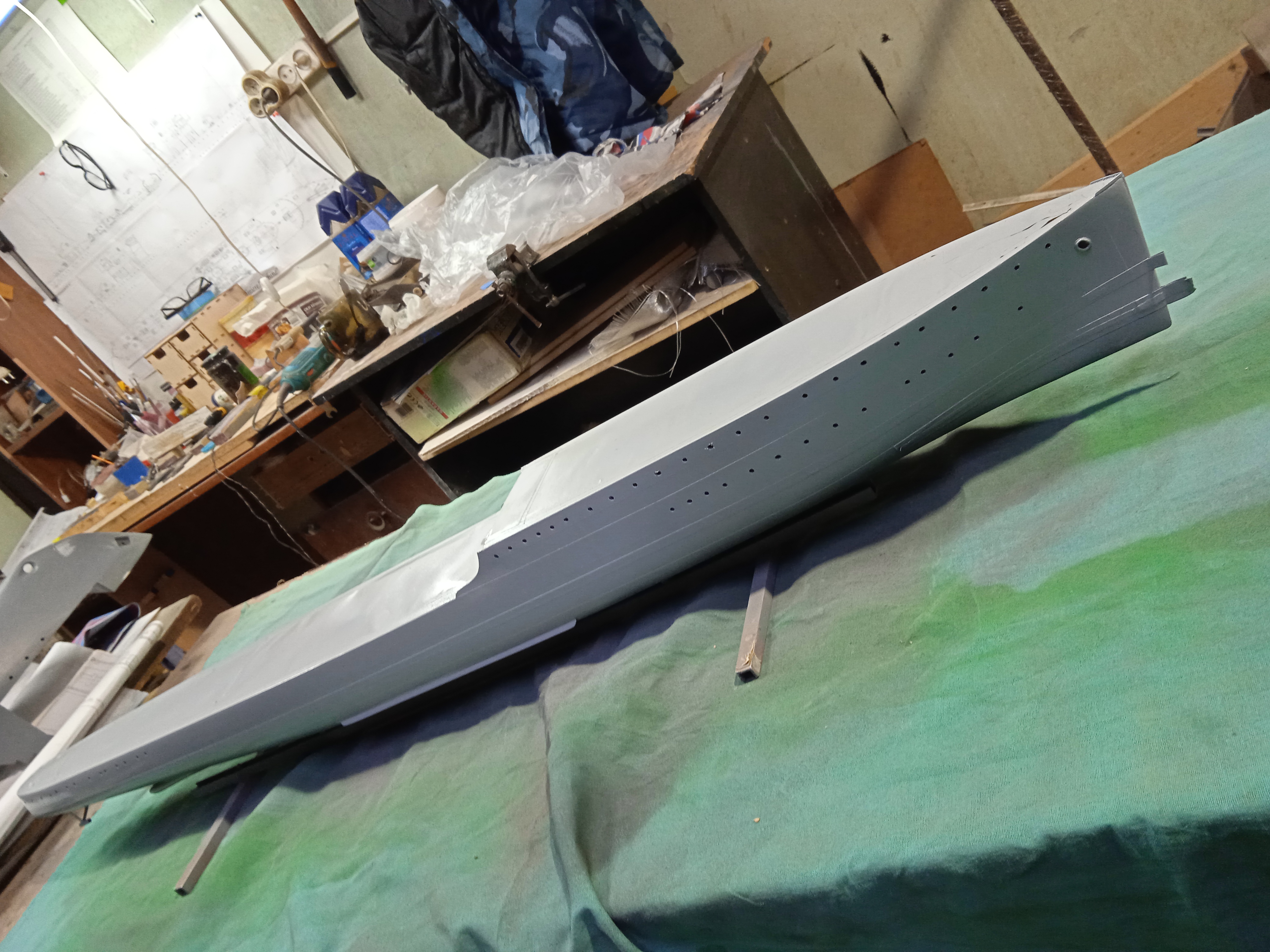

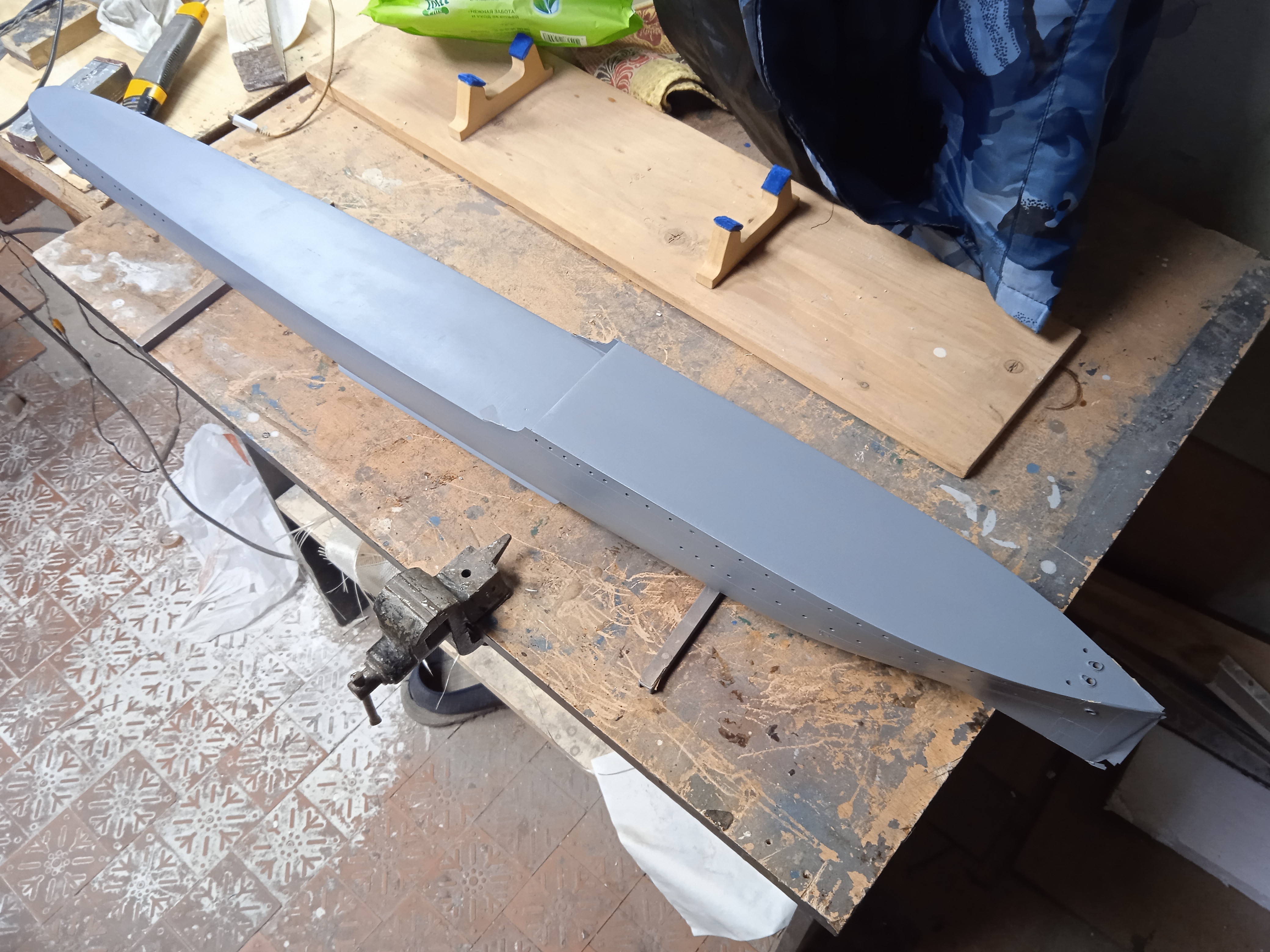

подготовил корпус к покраске.
https://upforme.ru/uploads/0013/94/06/13/t799716.jpg

39

  • Автор: Алексей Логинов
  • Алексей Логинов
  • Зарегистрирован: 29.11.13
  • Сообщений: 1892
  • Последний визит:
    Сегодня 14:17:59

Быстро, однако.
Покраска для меня самый важный момент постройки. Если хорошо покрашу, считай модель готова.
Так что удачи.)

40

  • Автор: IBeRUS
  • IBeRUS
  • Откуда: Новороссийск
  • Зарегистрирован: 14.11.15
  • Сообщений: 820
  • Последний визит:
    Сегодня 00:32:52

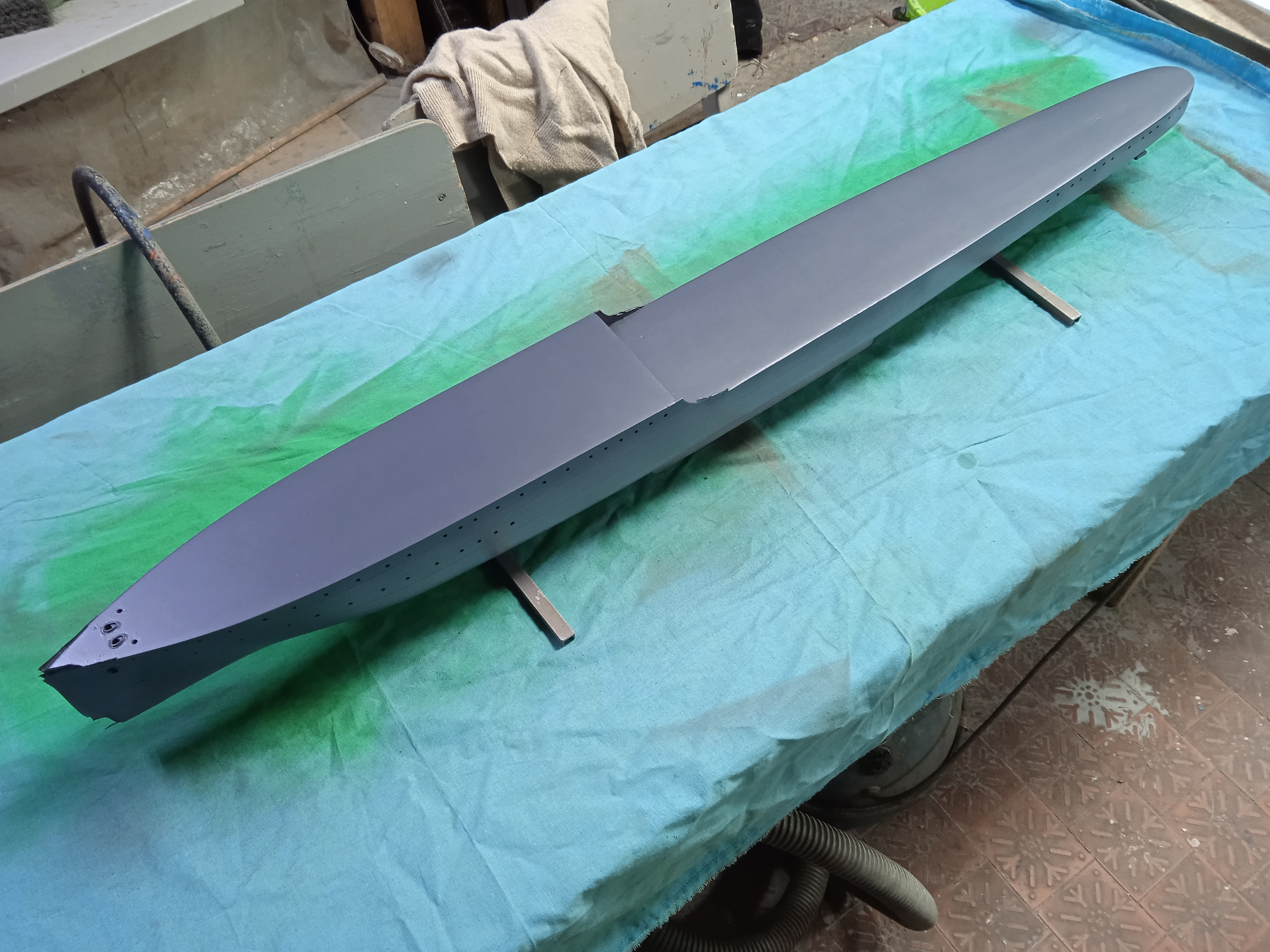

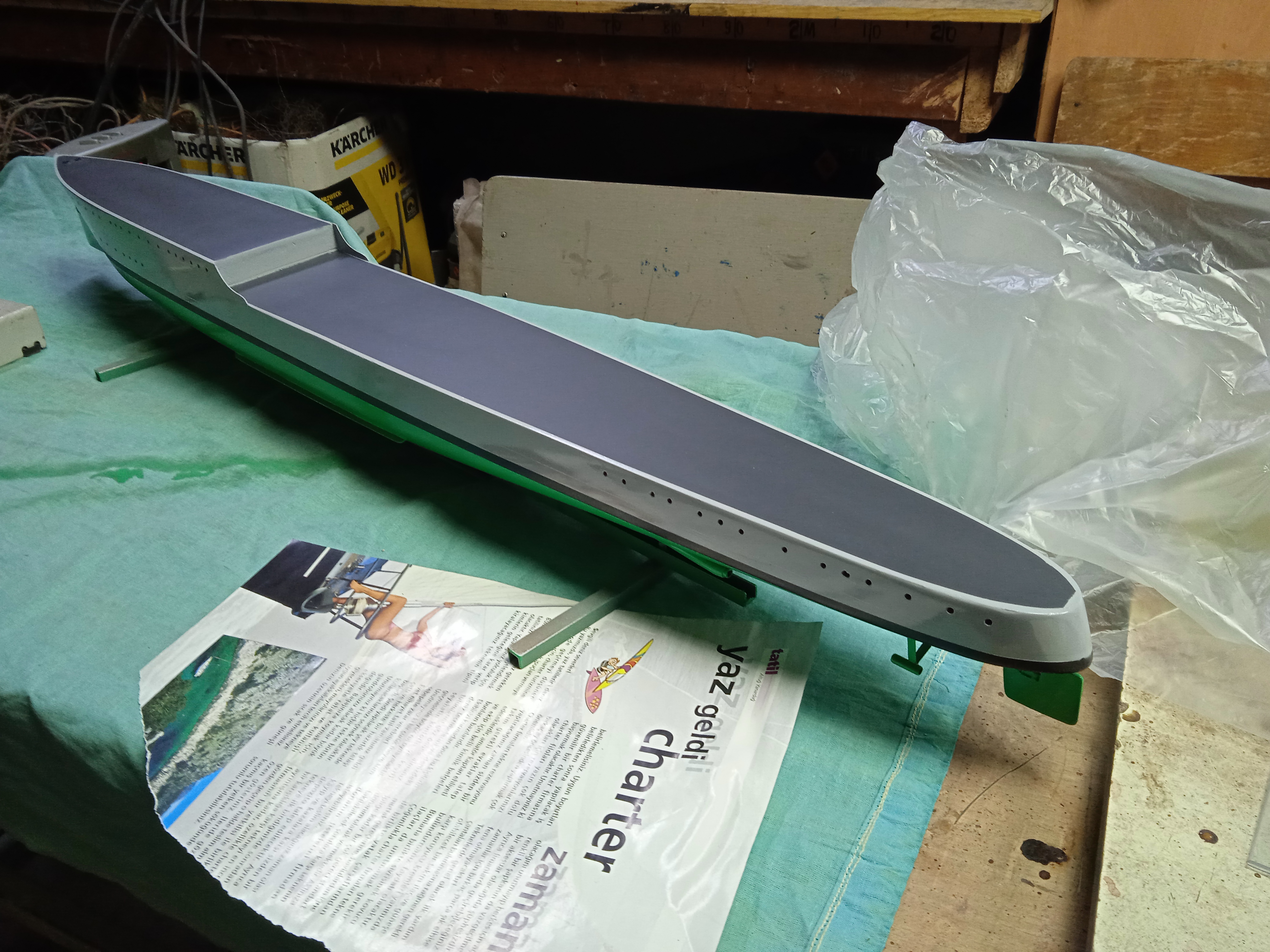

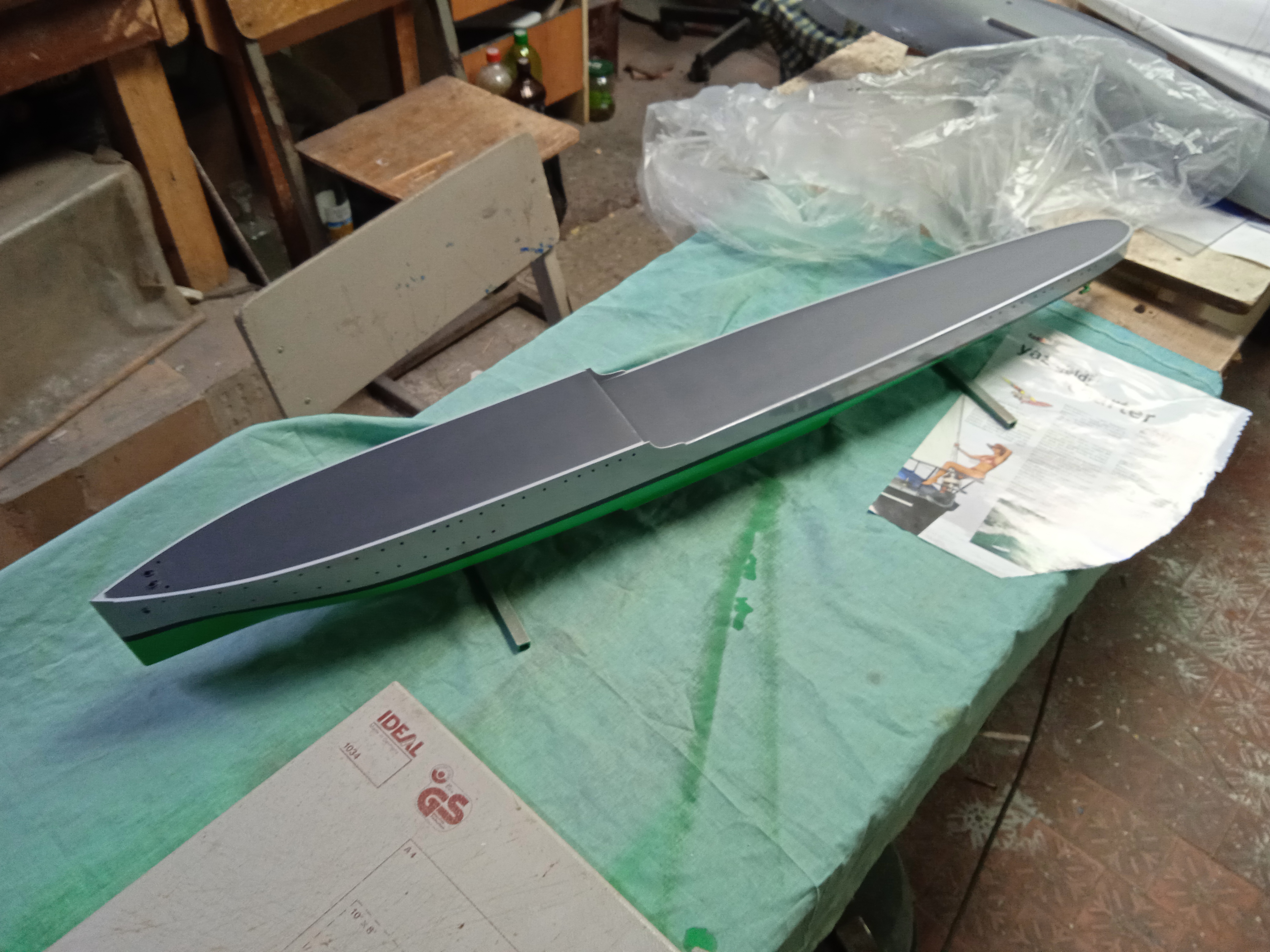

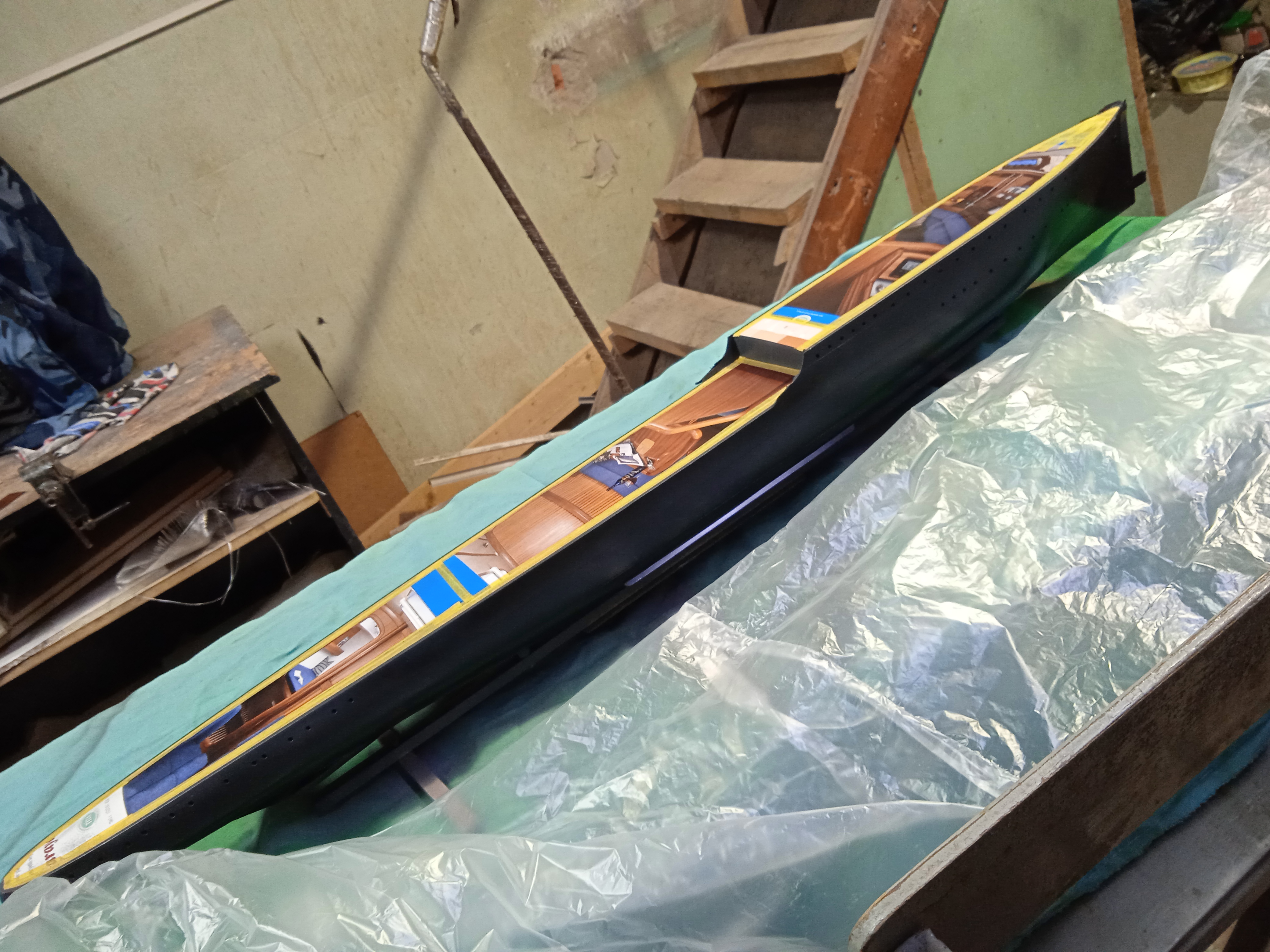

Сегодня покрасил палубу:
https://upforme.ru/uploads/0013/94/06/13/t82507.jpg
https://upforme.ru/uploads/0013/94/06/13/t893874.jpg

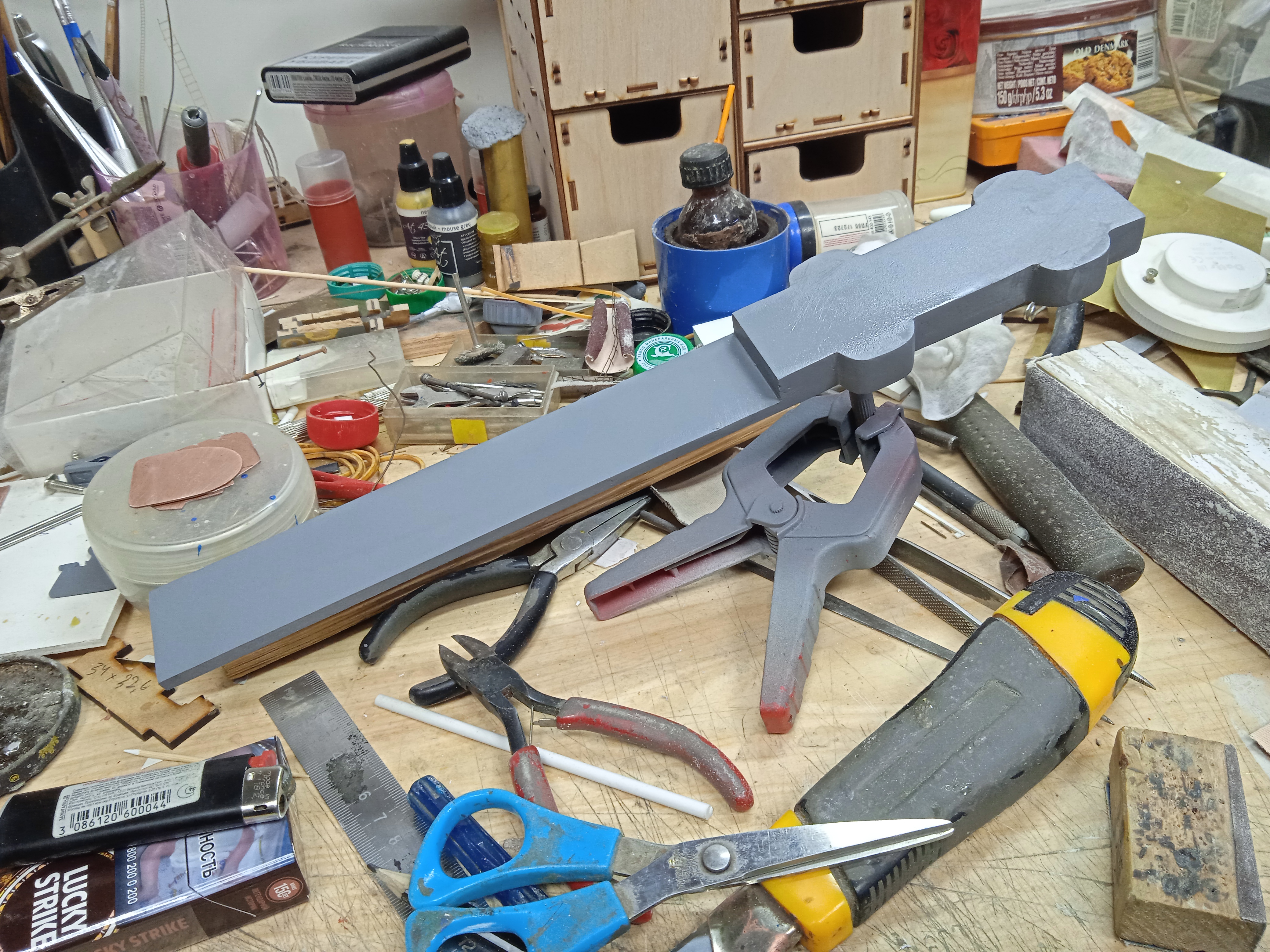

Сделал кожух машинно-котельных отделений:
https://upforme.ru/uploads/0013/94/06/13/t455302.jpg

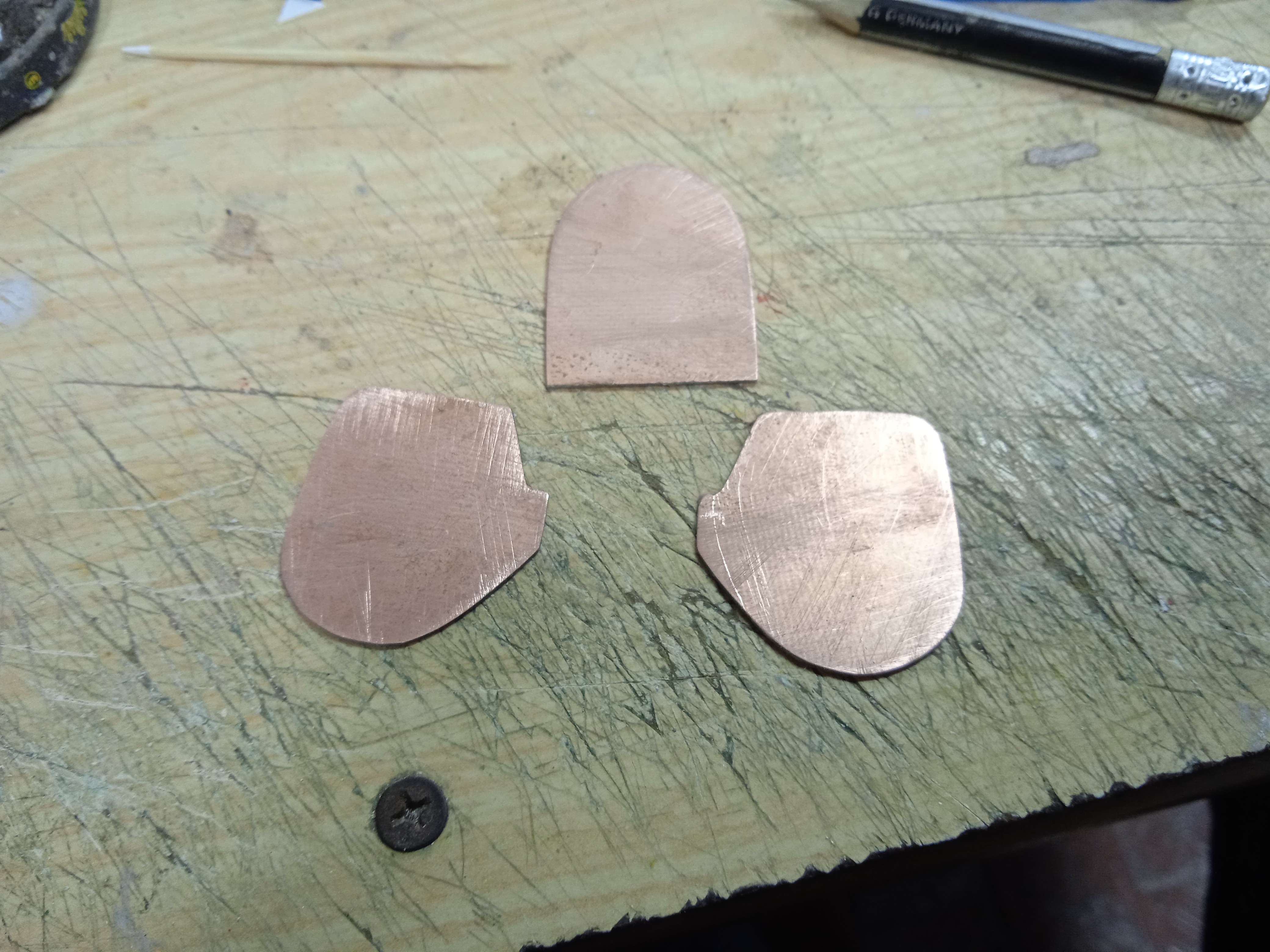

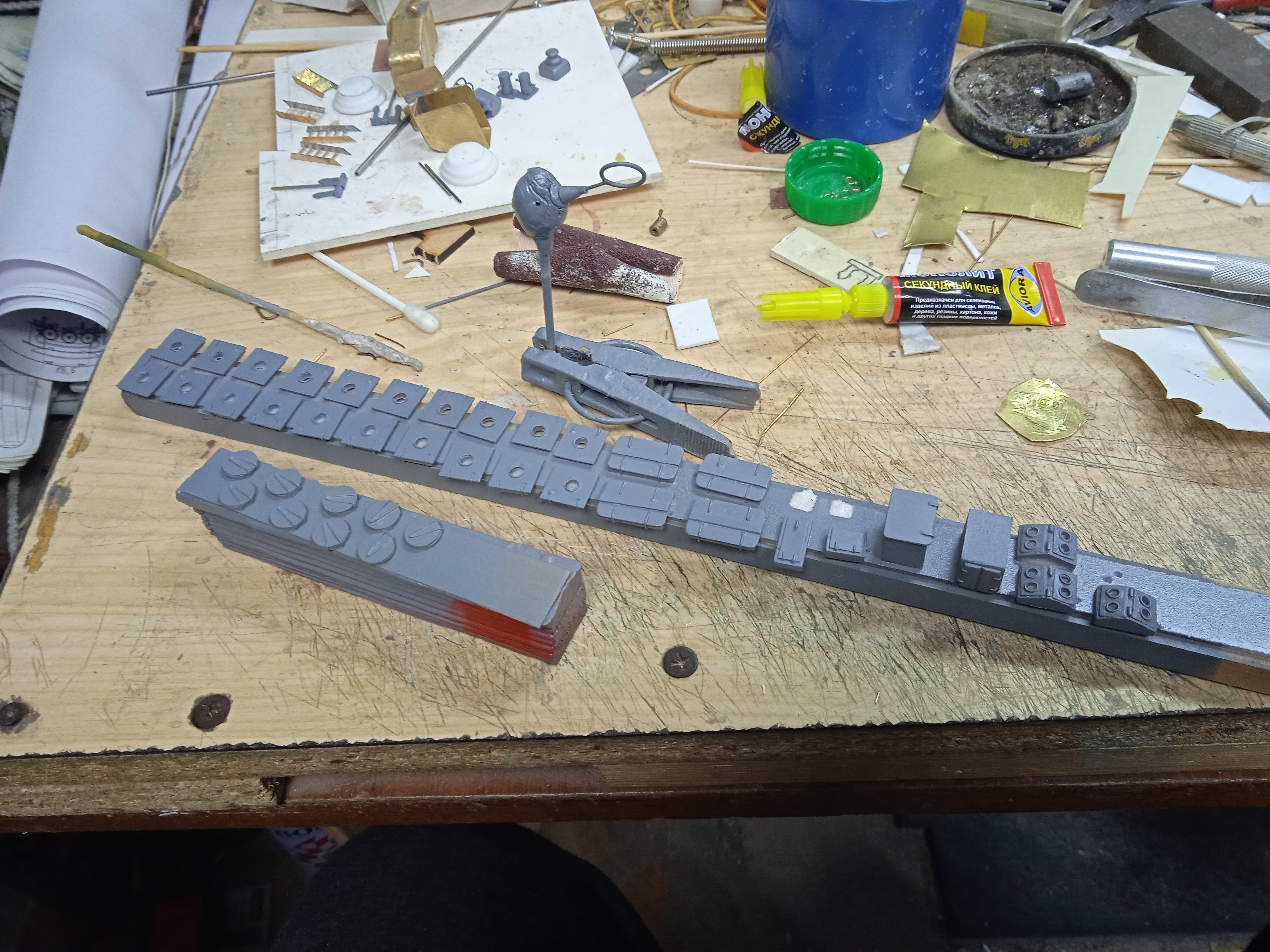

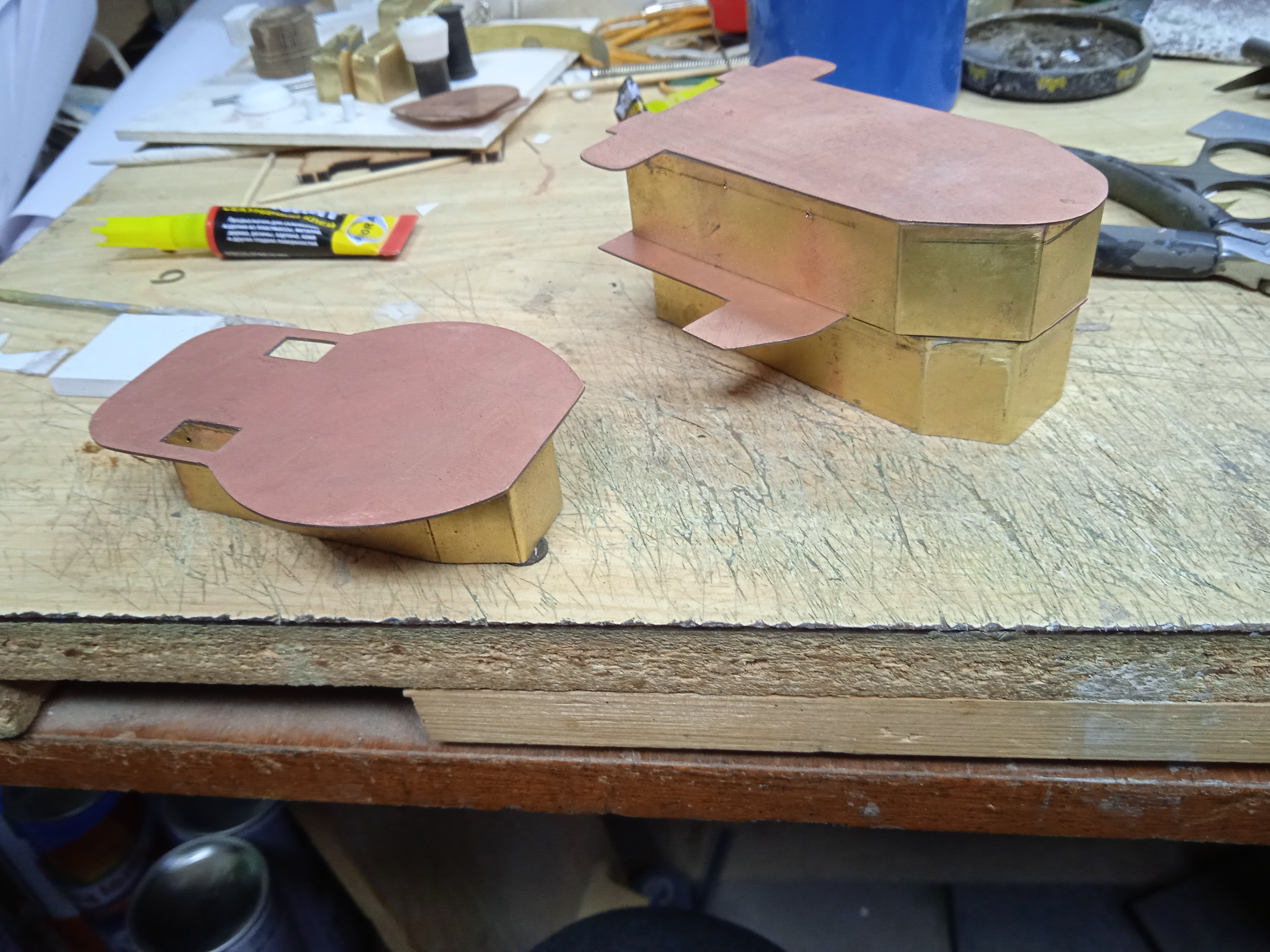

и начал делать заготовки палуб зениток и кормового КДП:
https://upforme.ru/uploads/0013/94/06/13/t832399.jpg

Страница: 1

Вы здесь » Форум Судомодельный клуб » Общие вопросы » Итальянский эсминец "Turbine" на 1936 г.

Рейтинг форумов | Создать форум бесплатно
