6"/35 орудия на станке Канэ-Вавассера

Поделиться122.04.25 20:58:43

Автор: shhturman
Откуда: Санкт-Петербург
Зарегистрирован: 02.02.14
Сообщений: 1424
Последний визит:
Сегодня 13:47:09

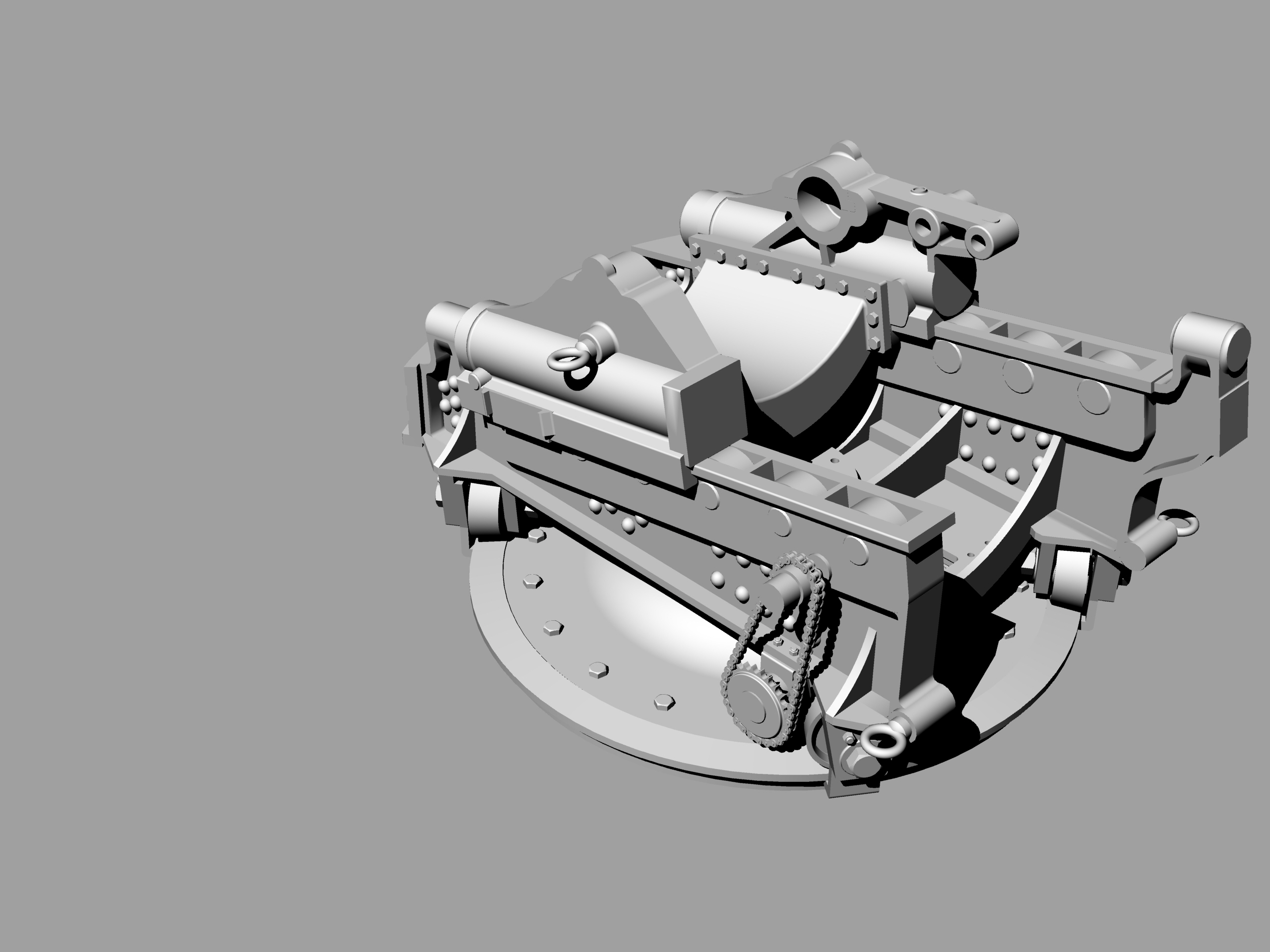

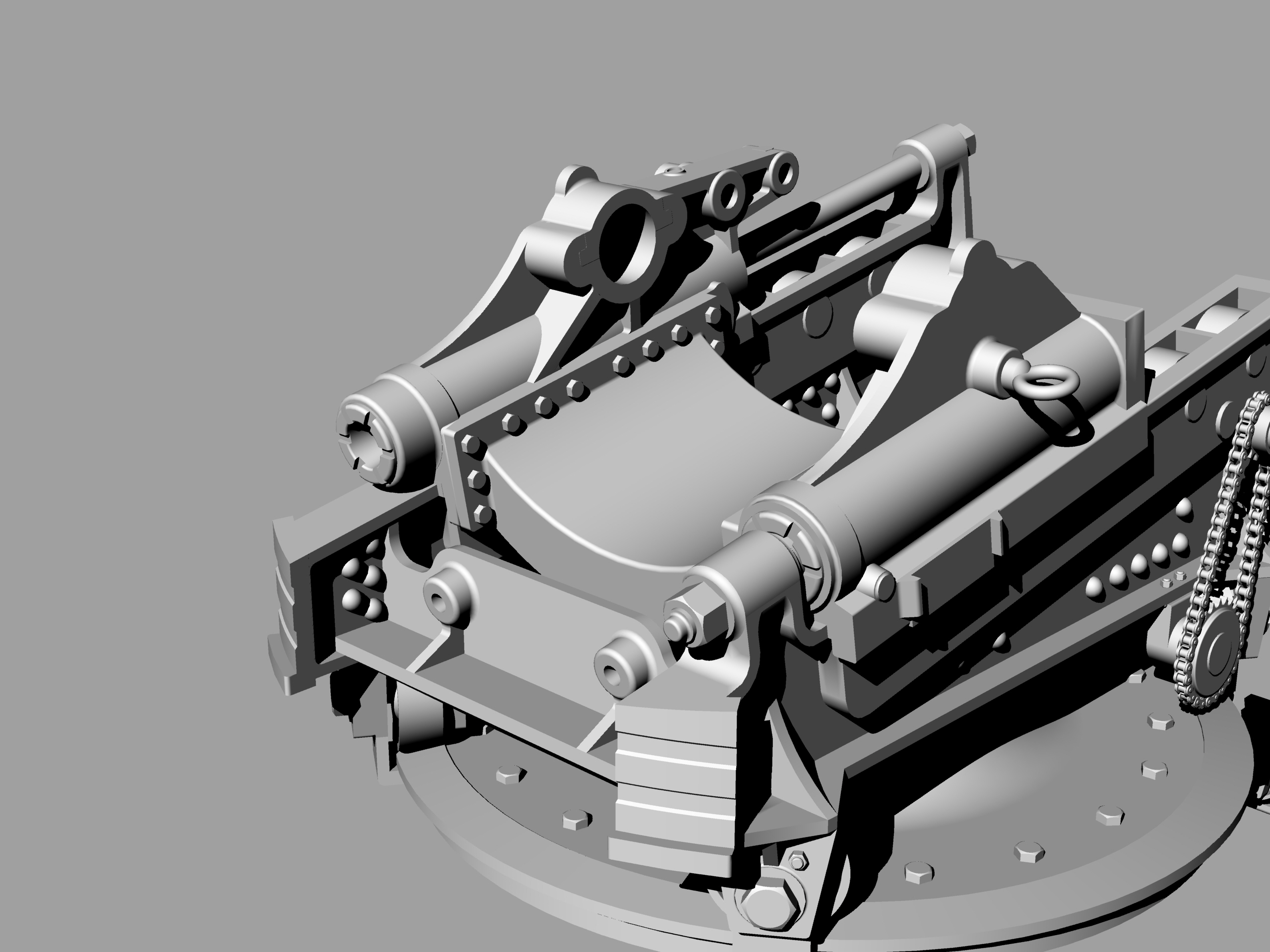

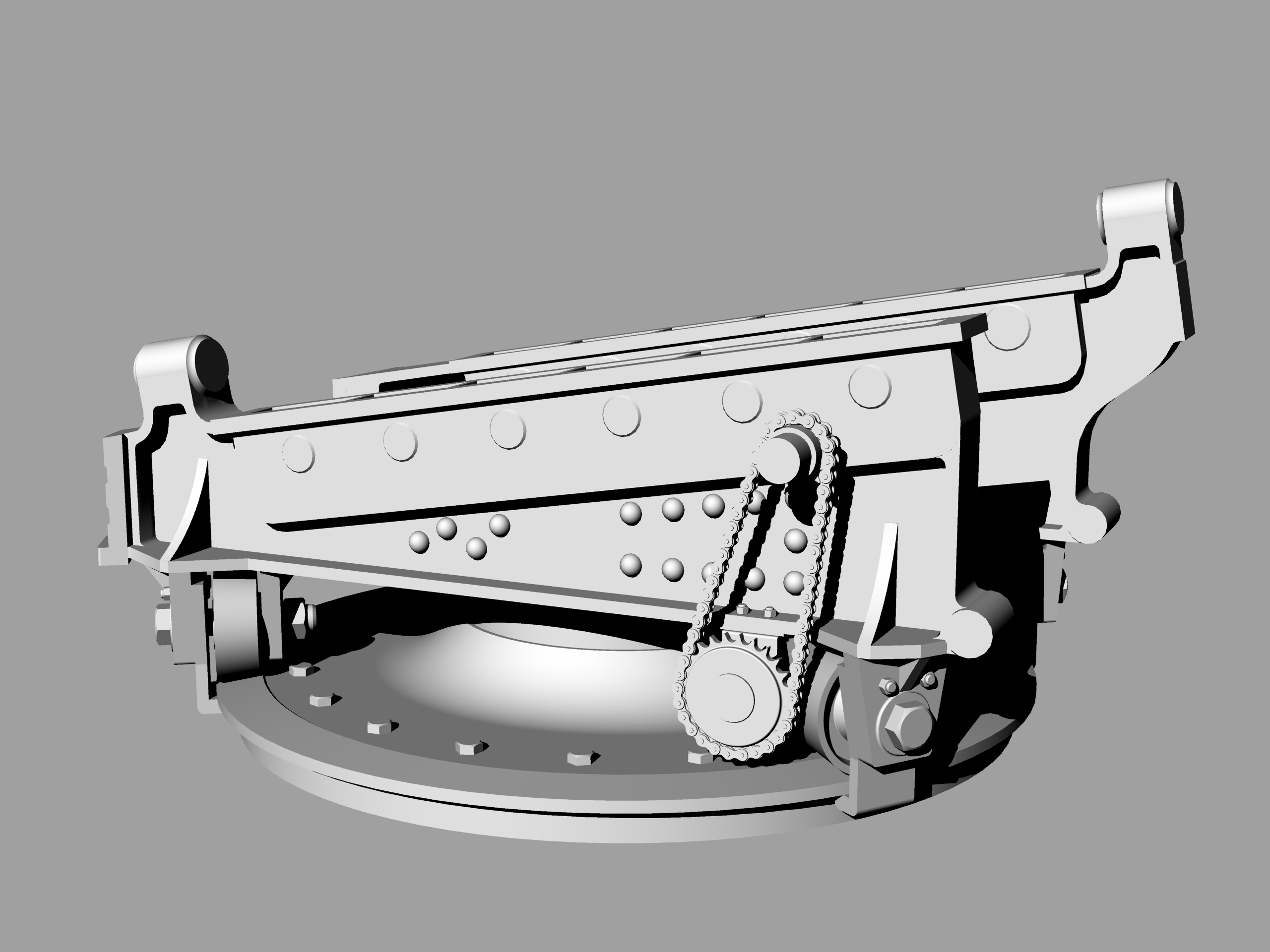

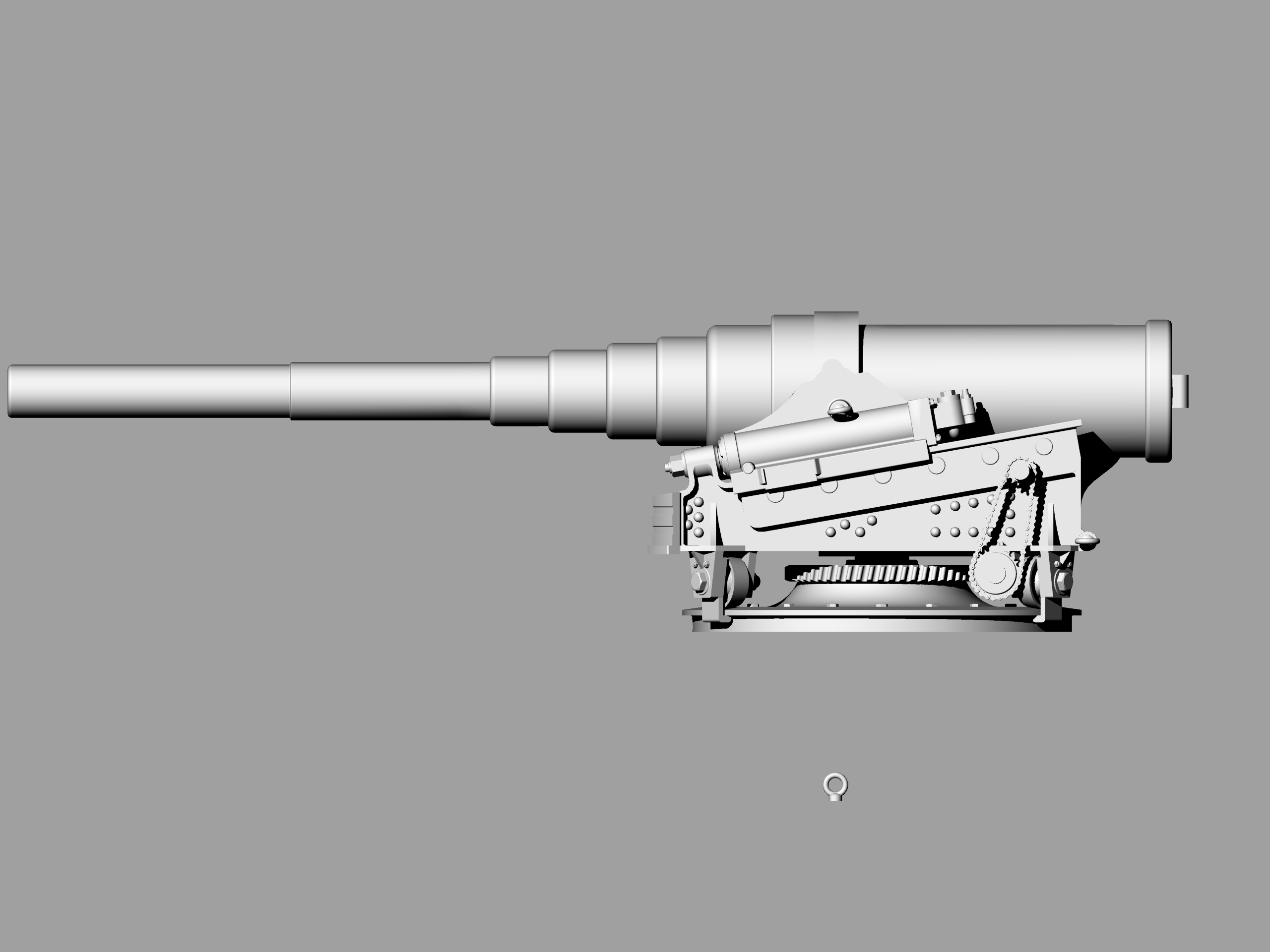

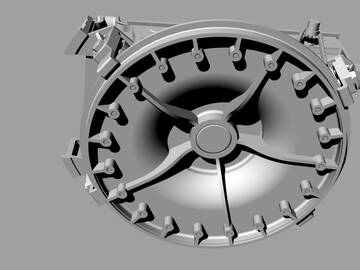

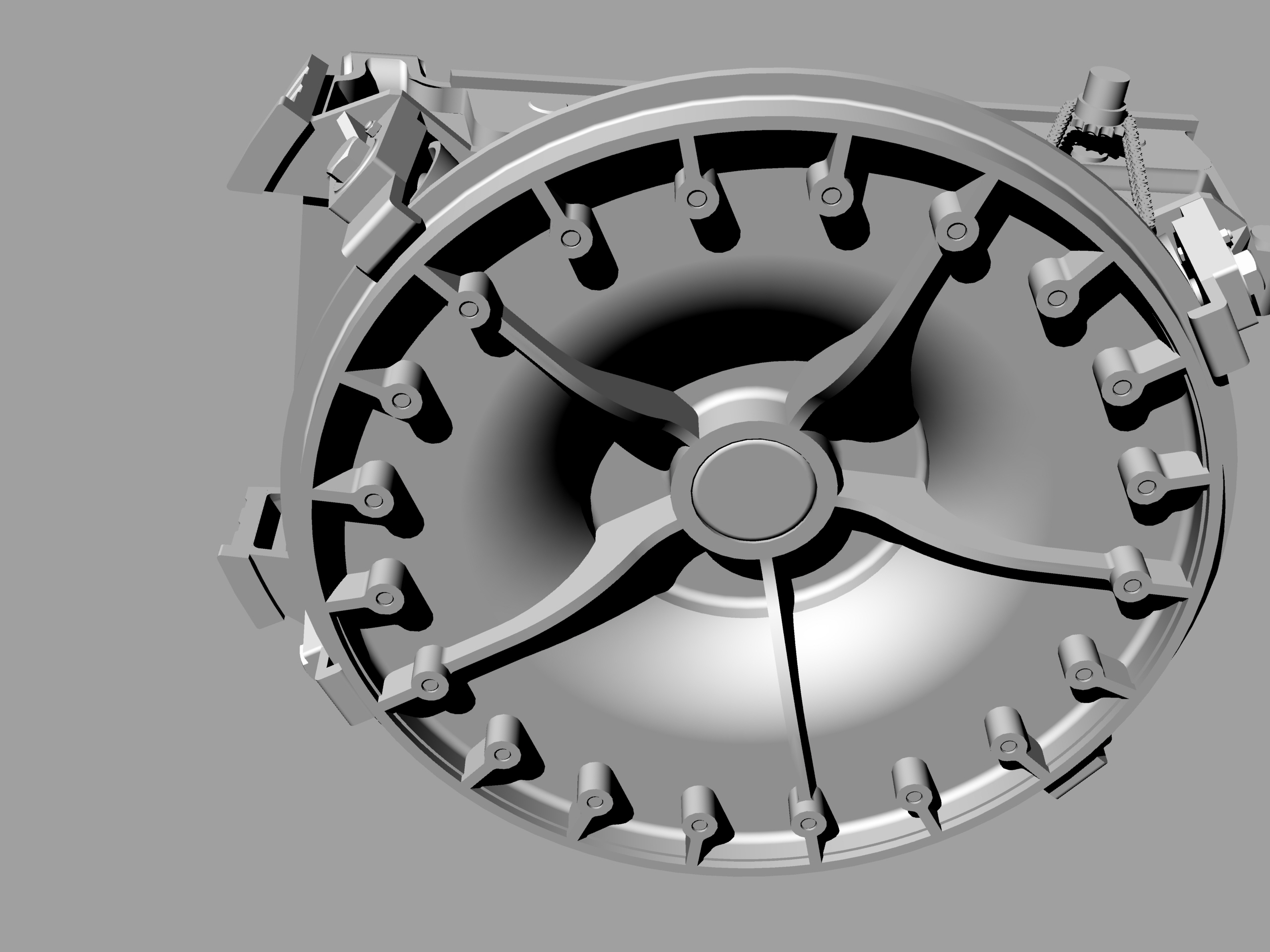

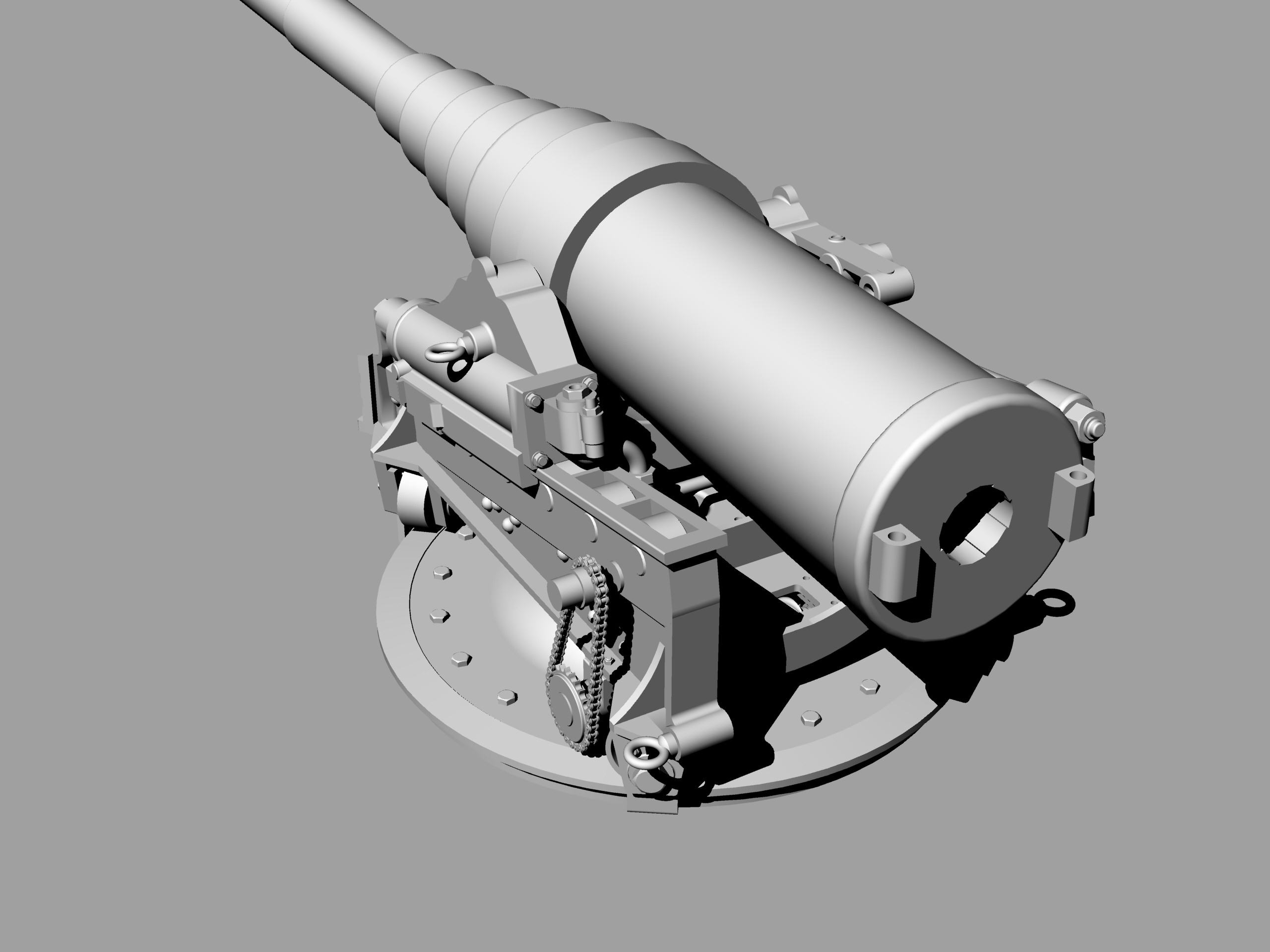

В свободное время буду выполнять новый проект...

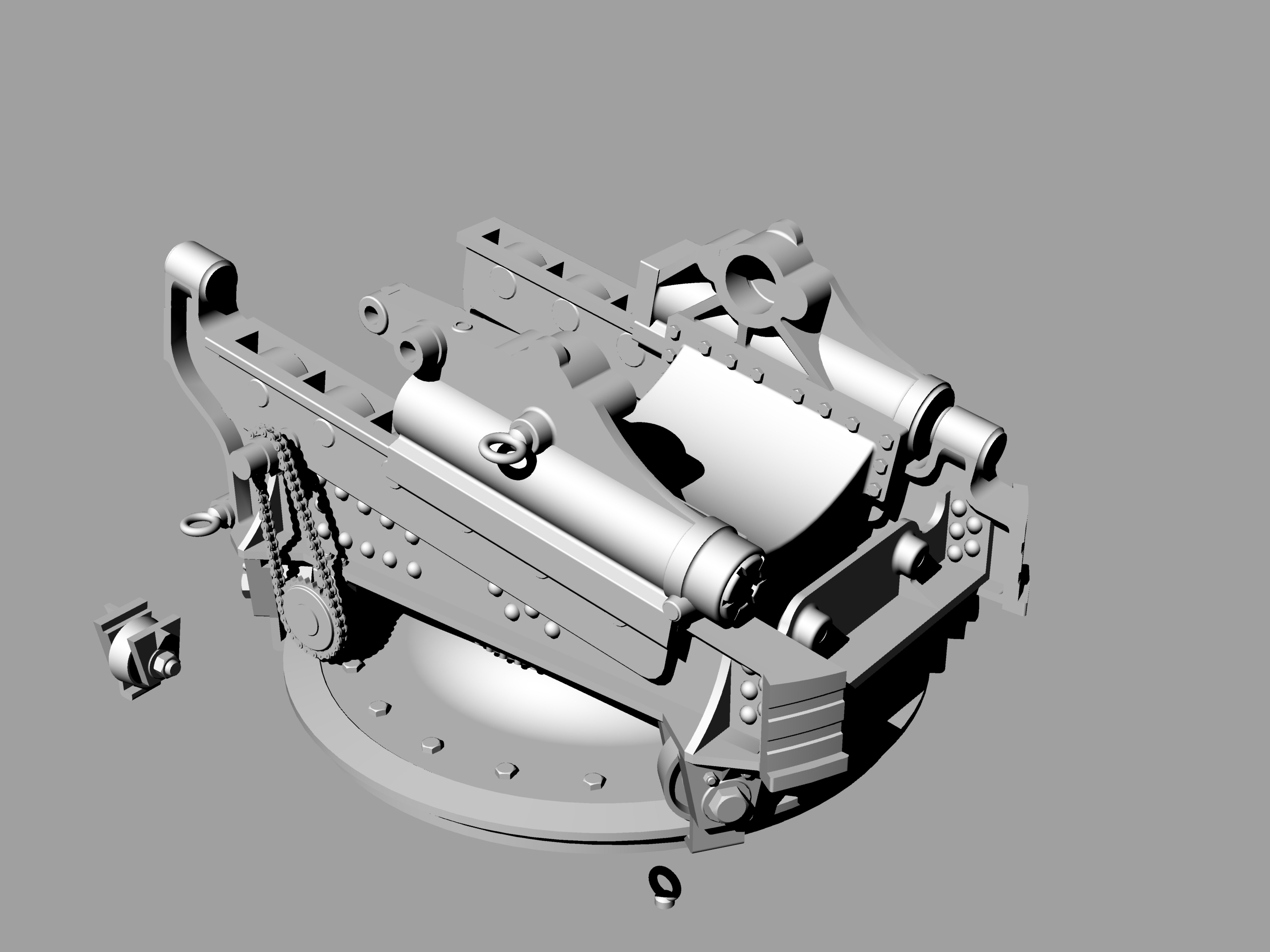

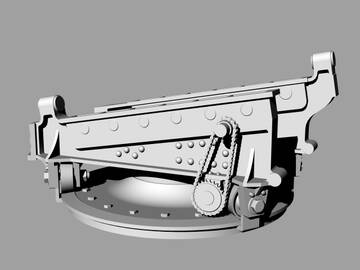

Начало положено... :tomato:

Поделиться223.04.25 10:56:58

Автор: Алексей
Зарегистрирован: 19.03.23
Сообщений: 50
Последний визит:
Сегодня 06:31:55

Надеюсь 1-72 будет ?

Поделиться310.05.25 21:37:56

Автор: shhturman
Откуда: Санкт-Петербург
Зарегистрирован: 02.02.14
Сообщений: 1424
Последний визит:
Сегодня 13:47:09

В общем, без глубокой проработки объекта исследования браться за работу было бы опрометчиво. Что и показал мой пример... :dontknow:

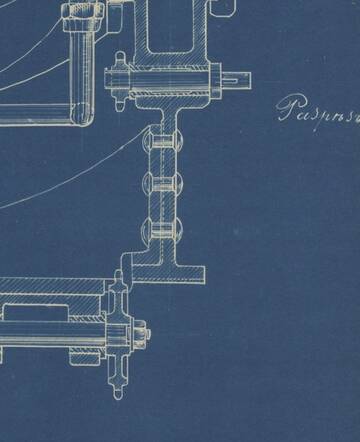

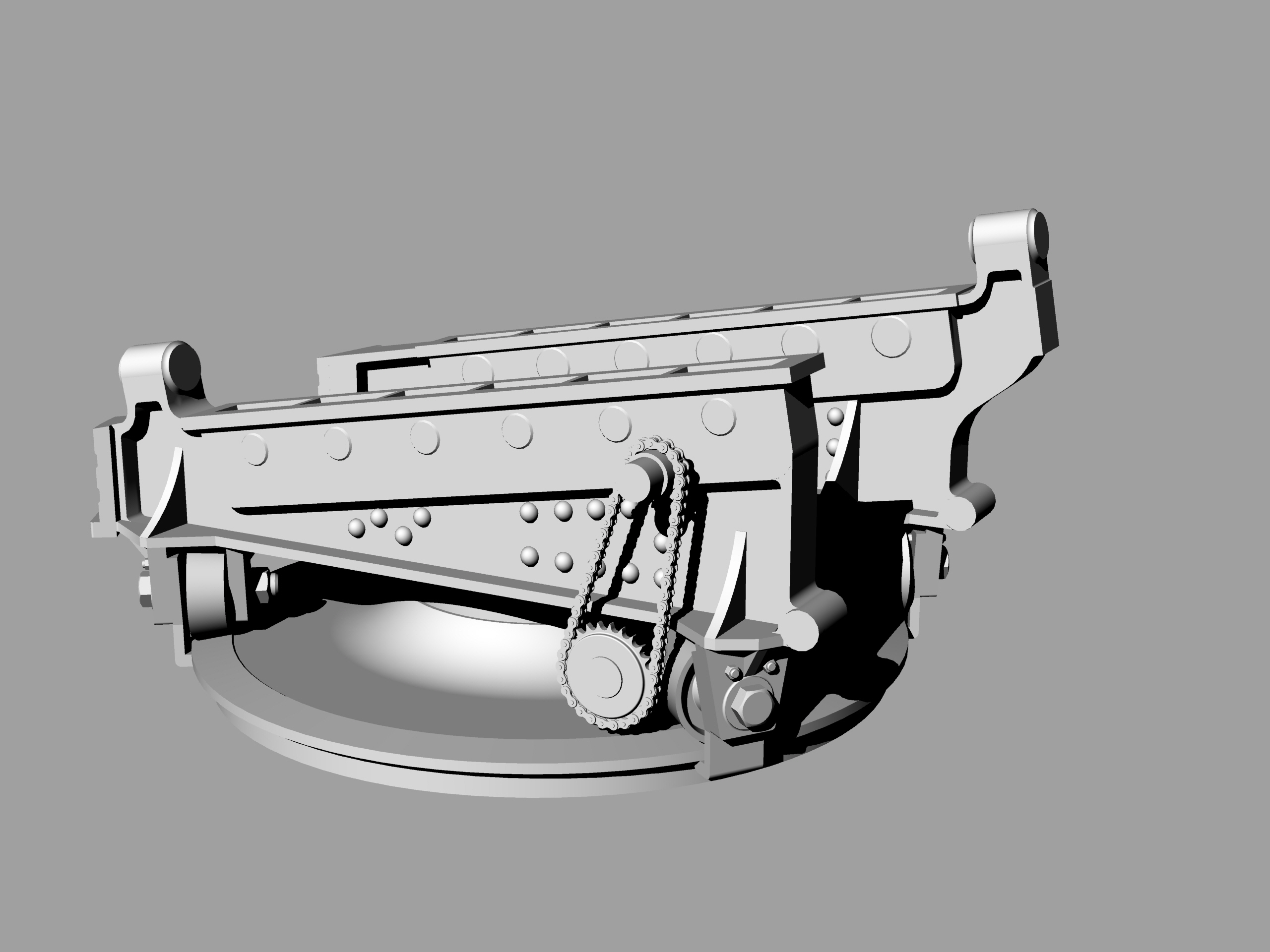

После общения с коллегами по увлечению, заказал в архиве несколько чертежей 6"/35 орудия на станке Канэ-Вавассера для крейсера "Адмирал Корнилов". Просмотрел полученное, но, видимо не очень внимательно. Два чертежа показались одинаковым и выбрал из них для работы более качественный. И начал отрабатывать детали. И вот когда дошел до цепного привода механизма ГН что-то ударило мне в голову посмотреть единственную имевшуюся у меня фотографию этой пушки...

вовремя...

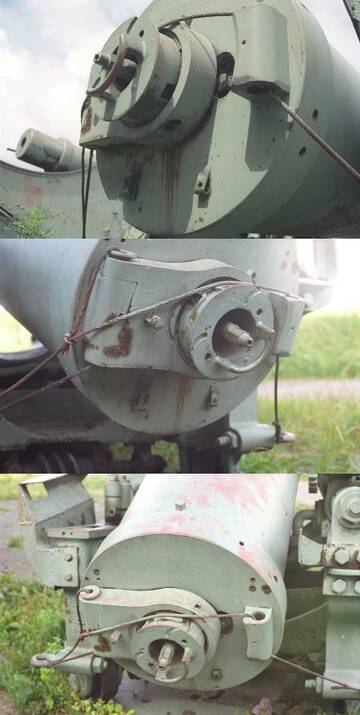

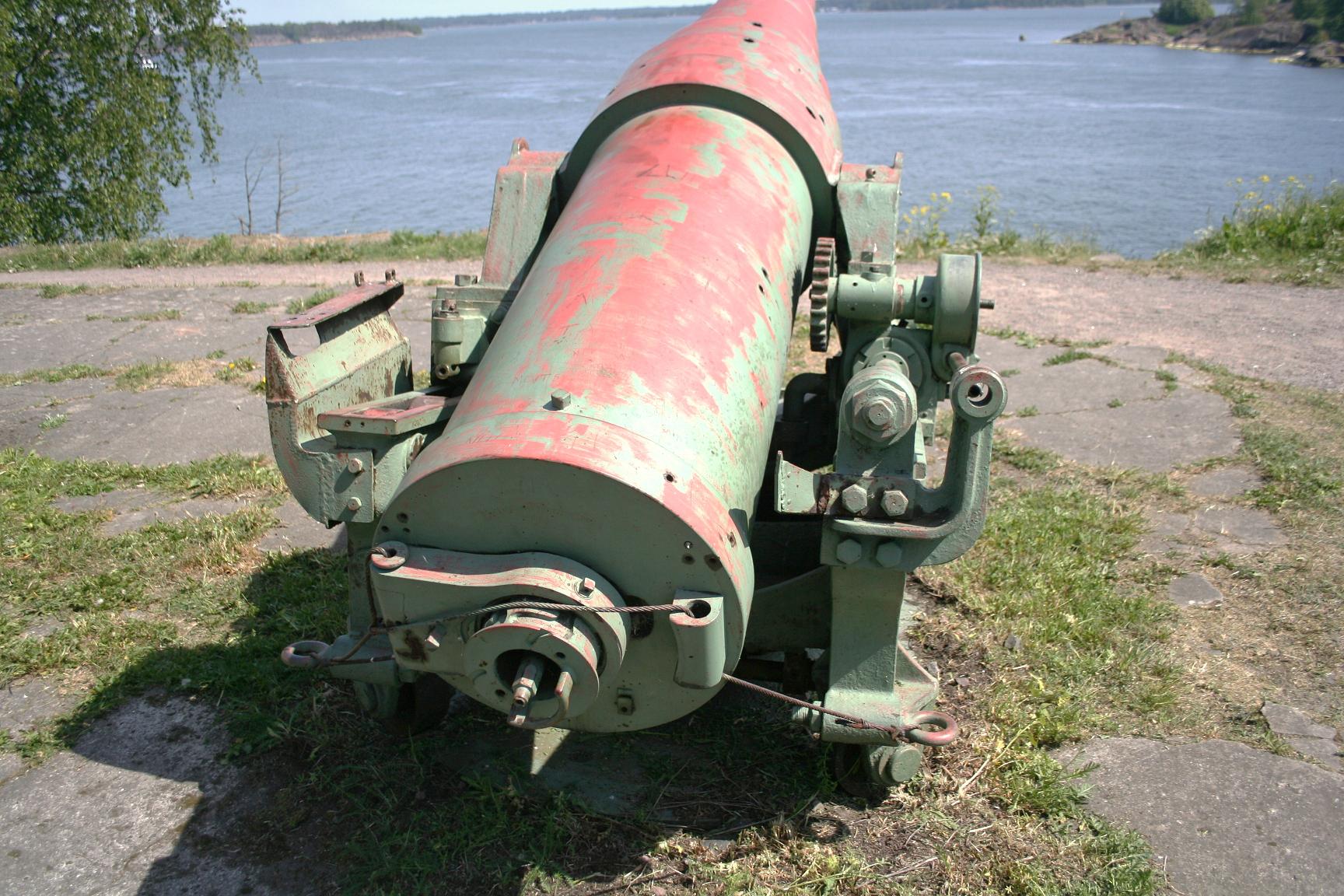

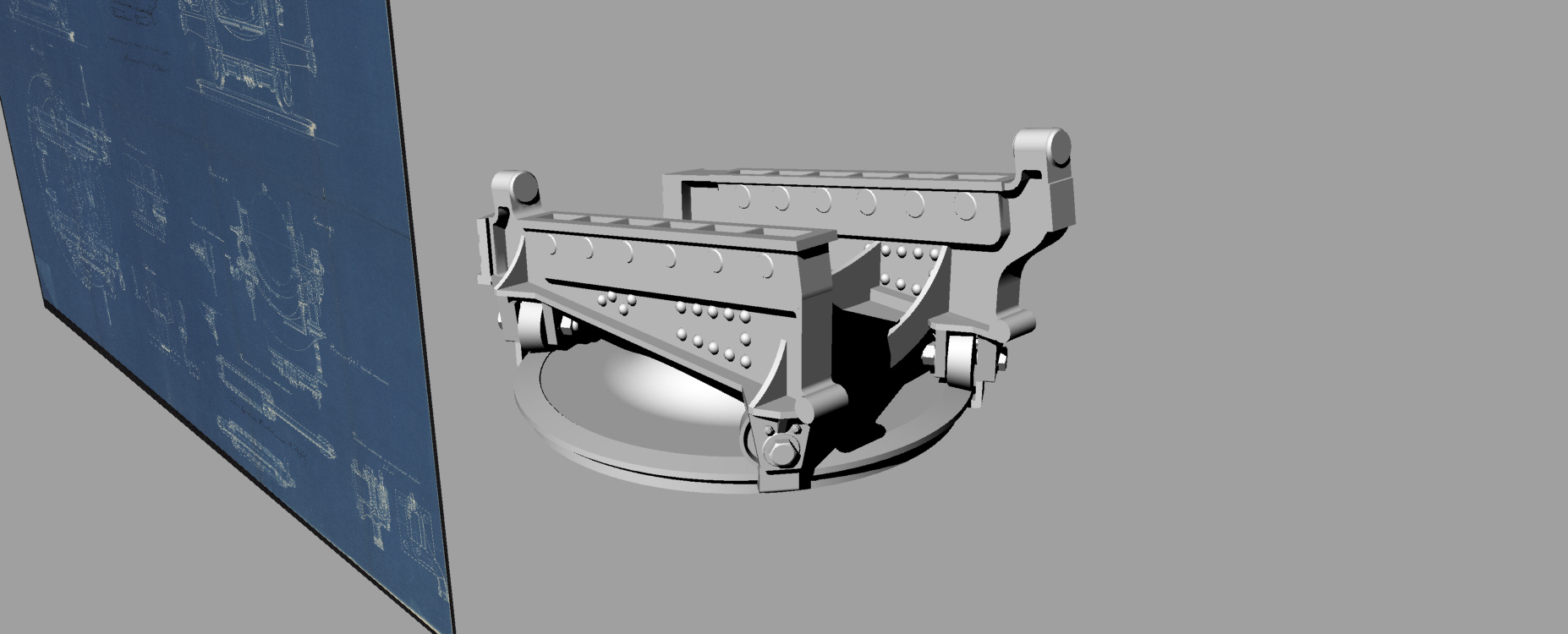

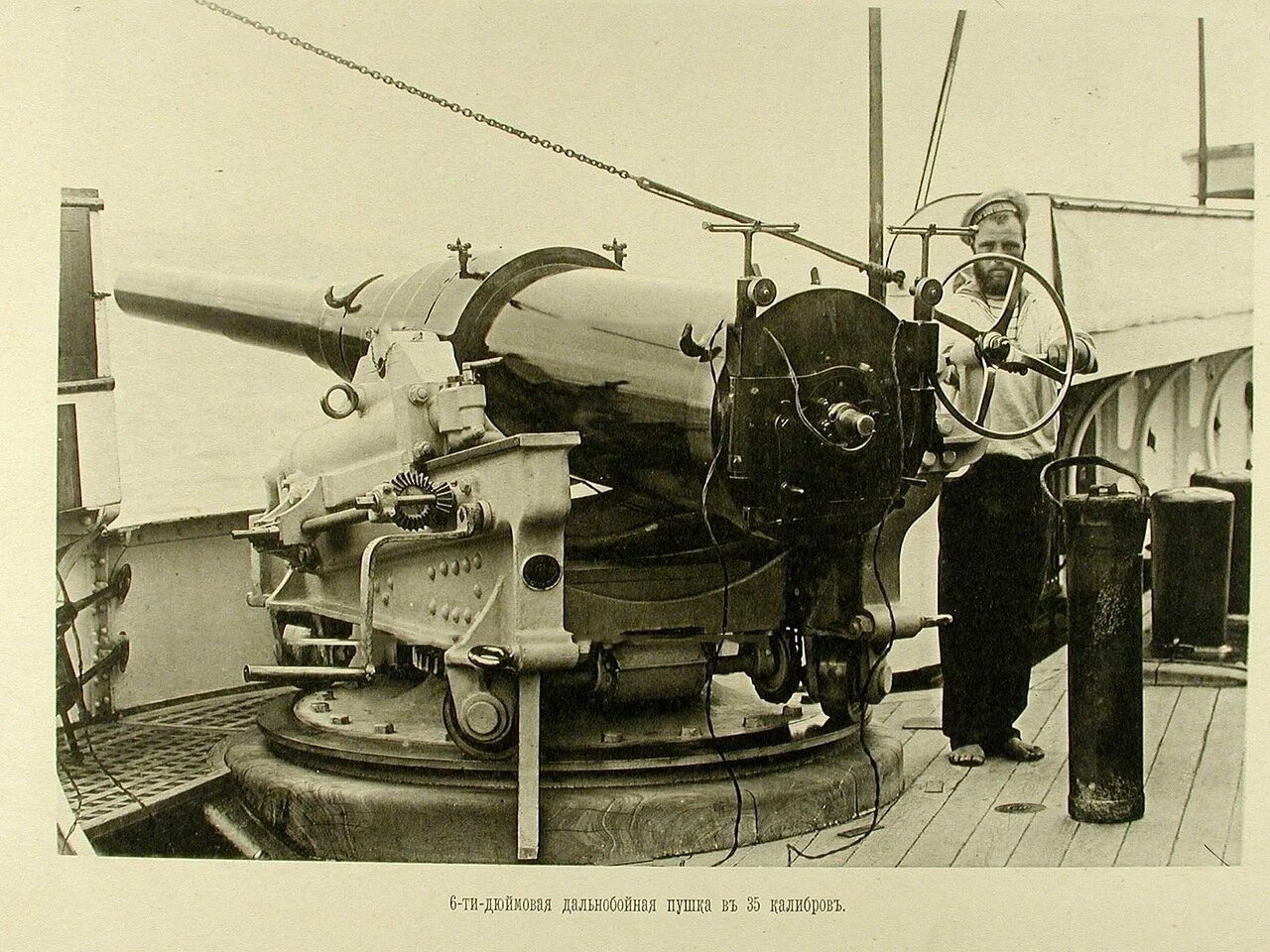

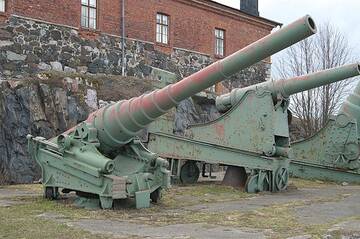

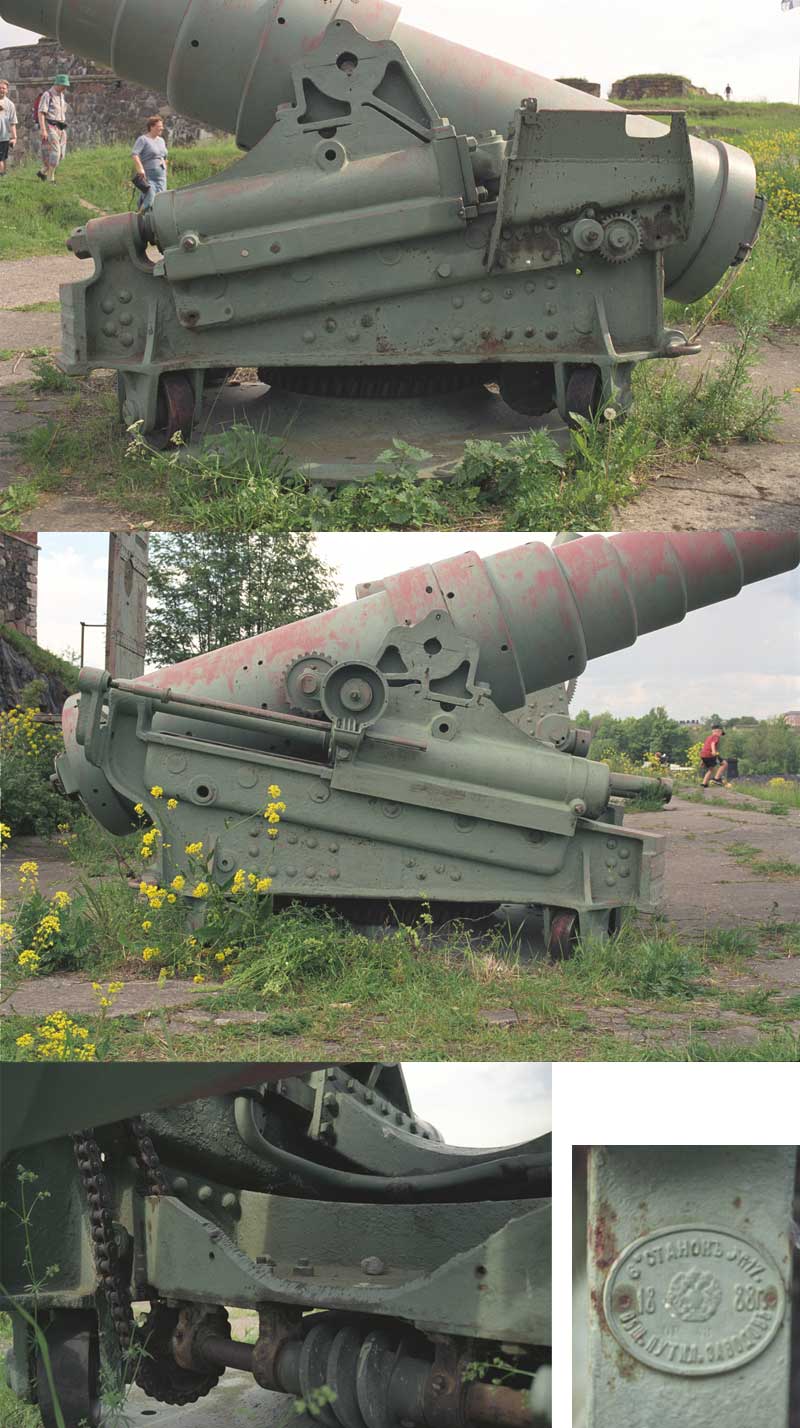

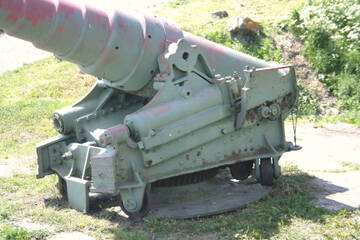

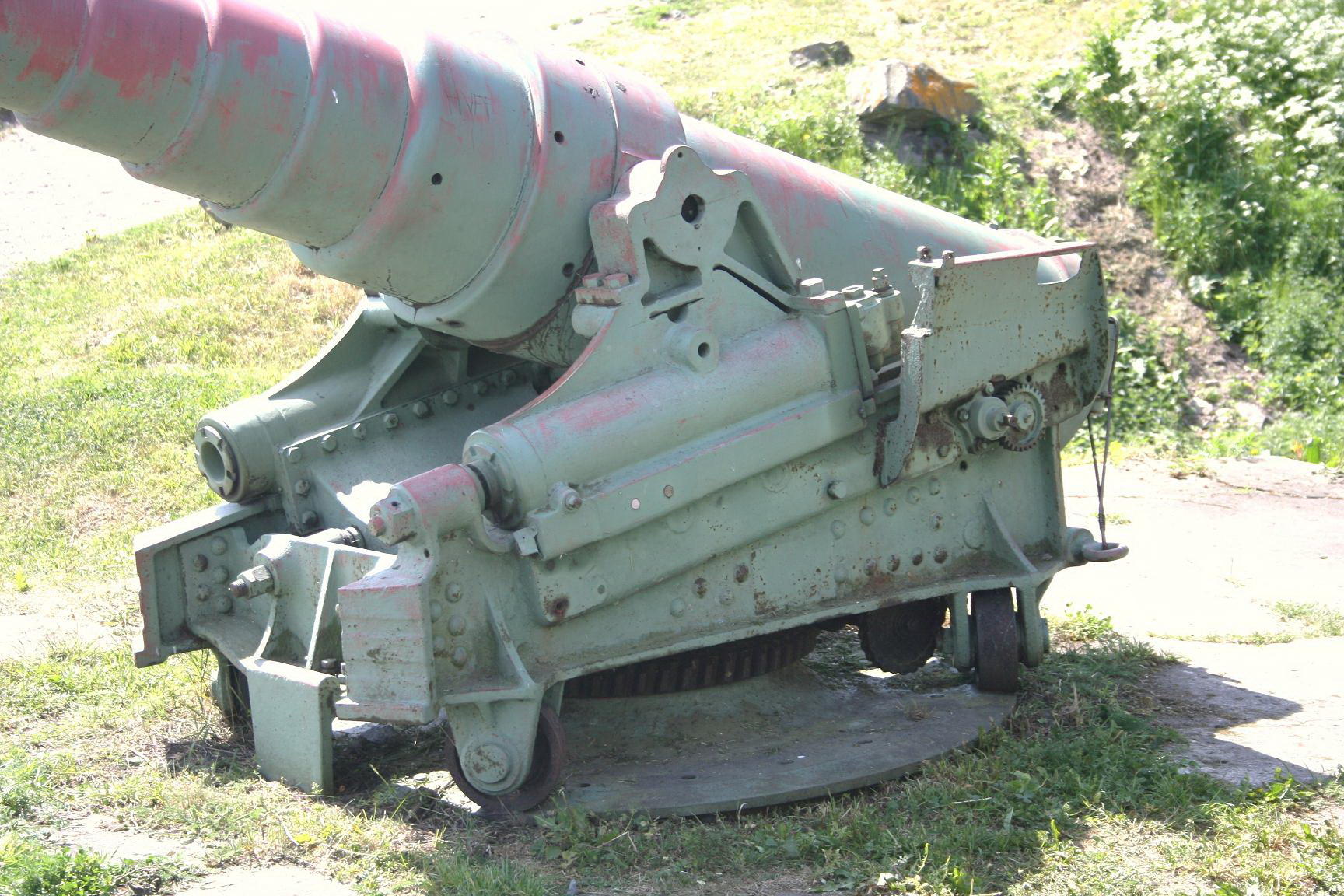

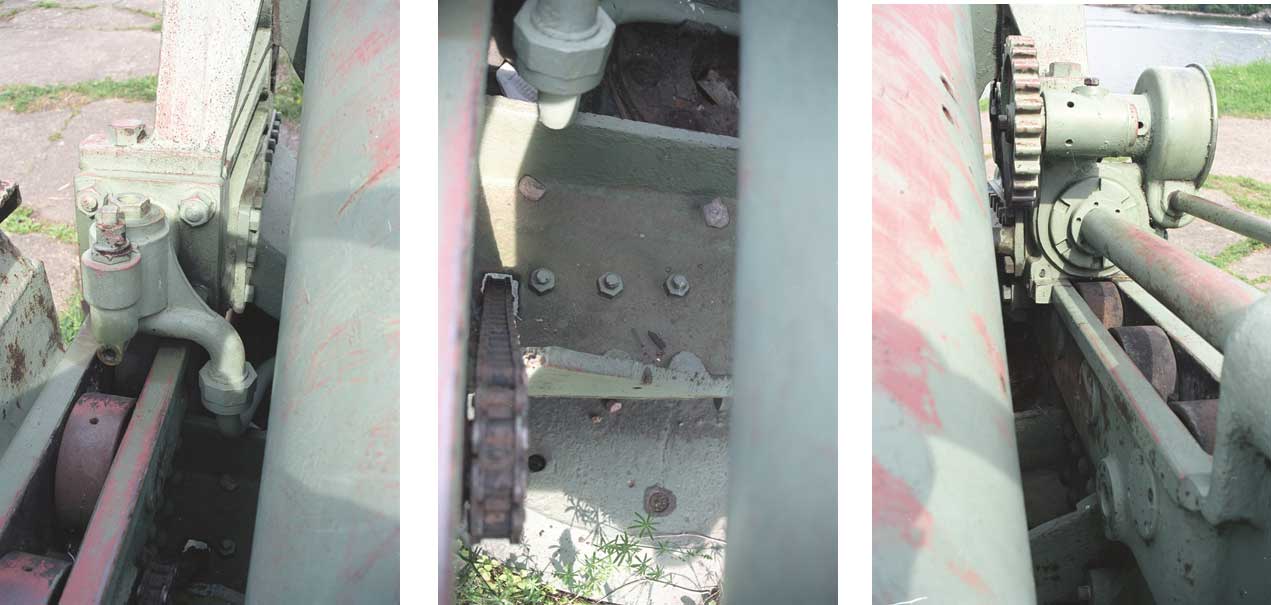

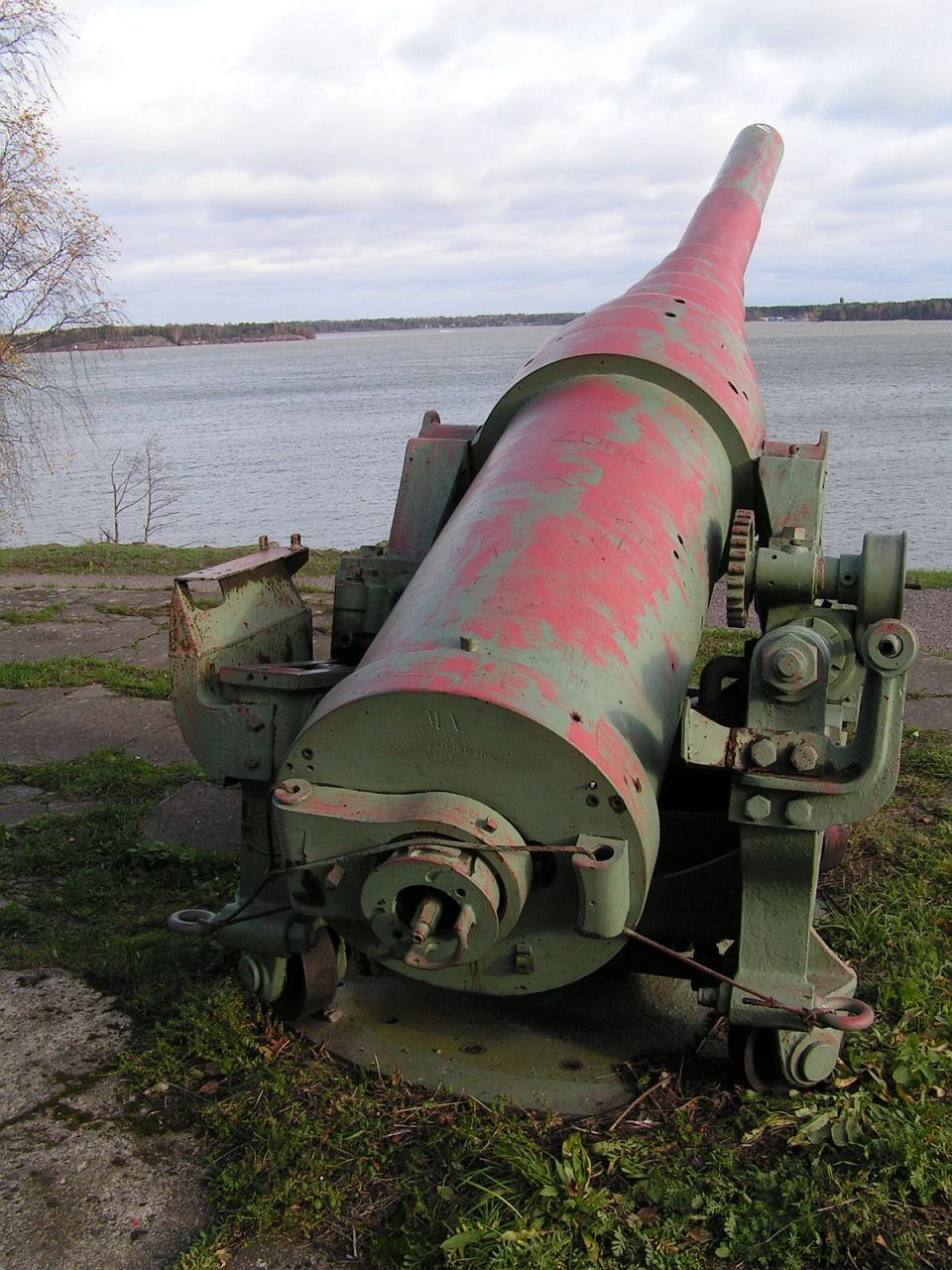

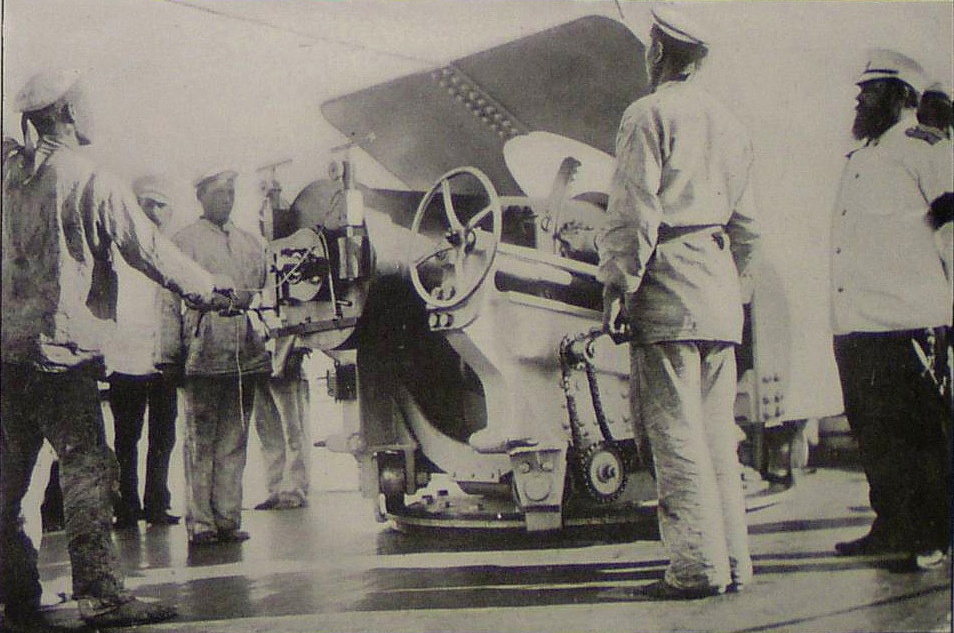

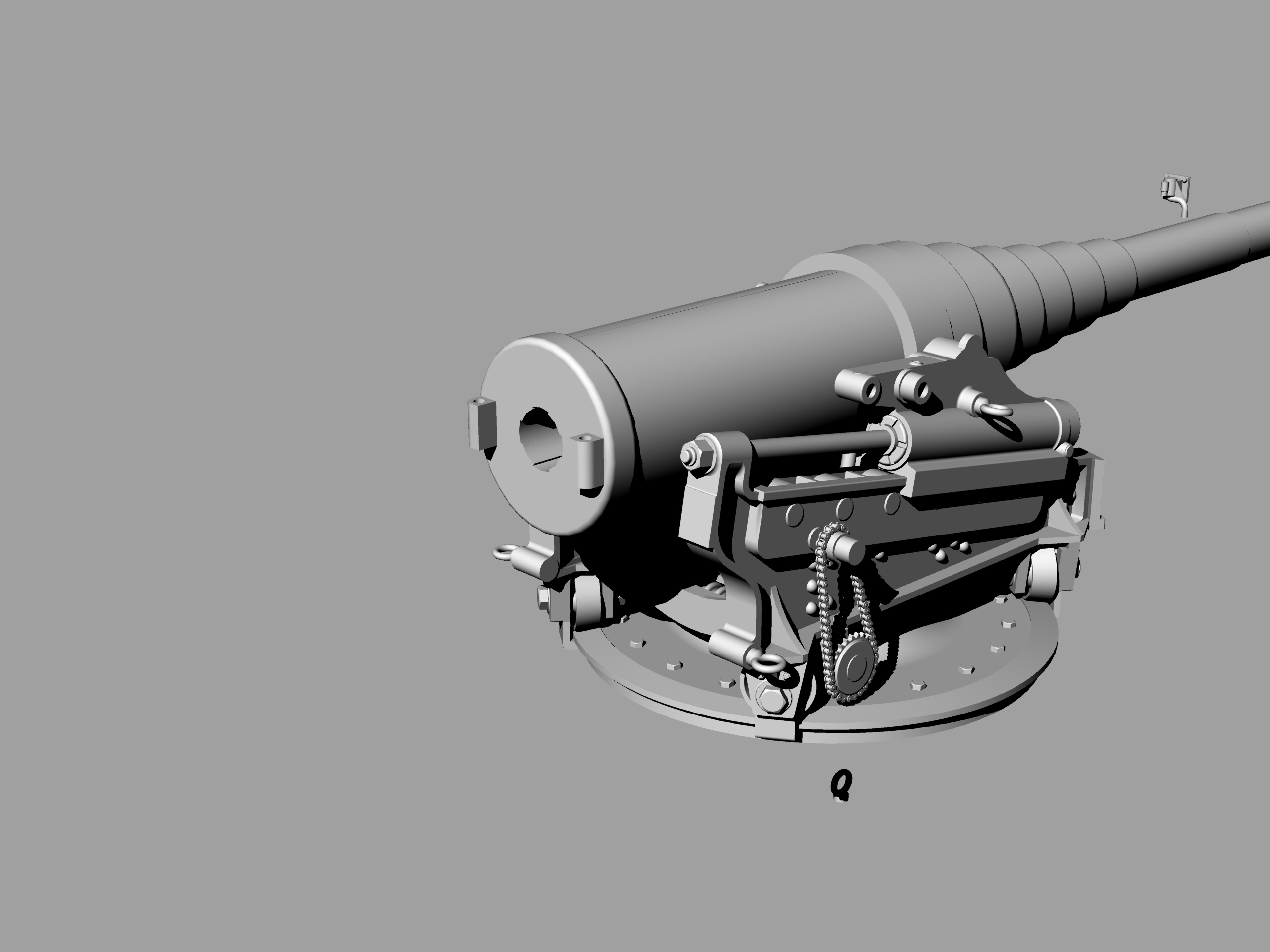

Опаньки, только что знающий человек прислал фото пушки и со станком второго образца...

значит, не все так плохо... продолжаем работать... :crazyfun:

Отредактировано shhturman (10.05.25 22:11:49)

Поделиться411.05.25 14:49:39

Автор: vitaly-m
Зарегистрирован: 29.11.13
Сообщений: 660
Последний визит:
Вчера 20:19:27

shhturman написал(а):

И вот когда дошел до цепного привода механизма ГН что-то ударило мне в голову посмотреть единственную имевшуюся у меня фотографию этой пушки...

С цепным приводом -это станок доработанный Дубровым (так указано и на чертежах). И соответственно в документах назывался Вавассера-Дуброва.

Поделиться511.05.25 16:22:12

Автор: shhturman
Откуда: Санкт-Петербург
Зарегистрирован: 02.02.14
Сообщений: 1424
Последний визит:
Сегодня 13:47:09

vitaly-m написал(а):

С цепным приводом -это станок доработанный Дубровым (так указано и на чертежах). И соответственно в документах назывался Вавассера-Дуброва.

В том то и дело, что все не так просто... :writing:

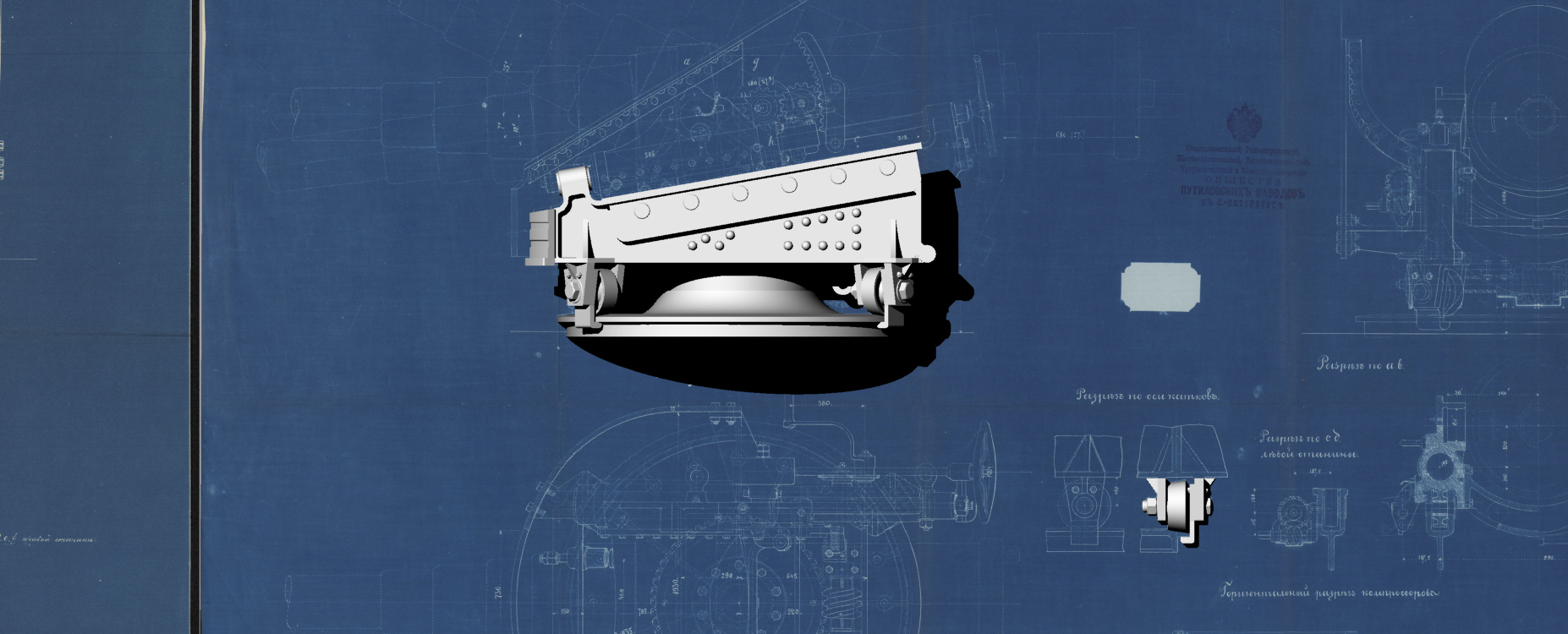

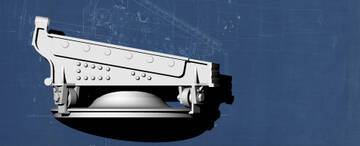

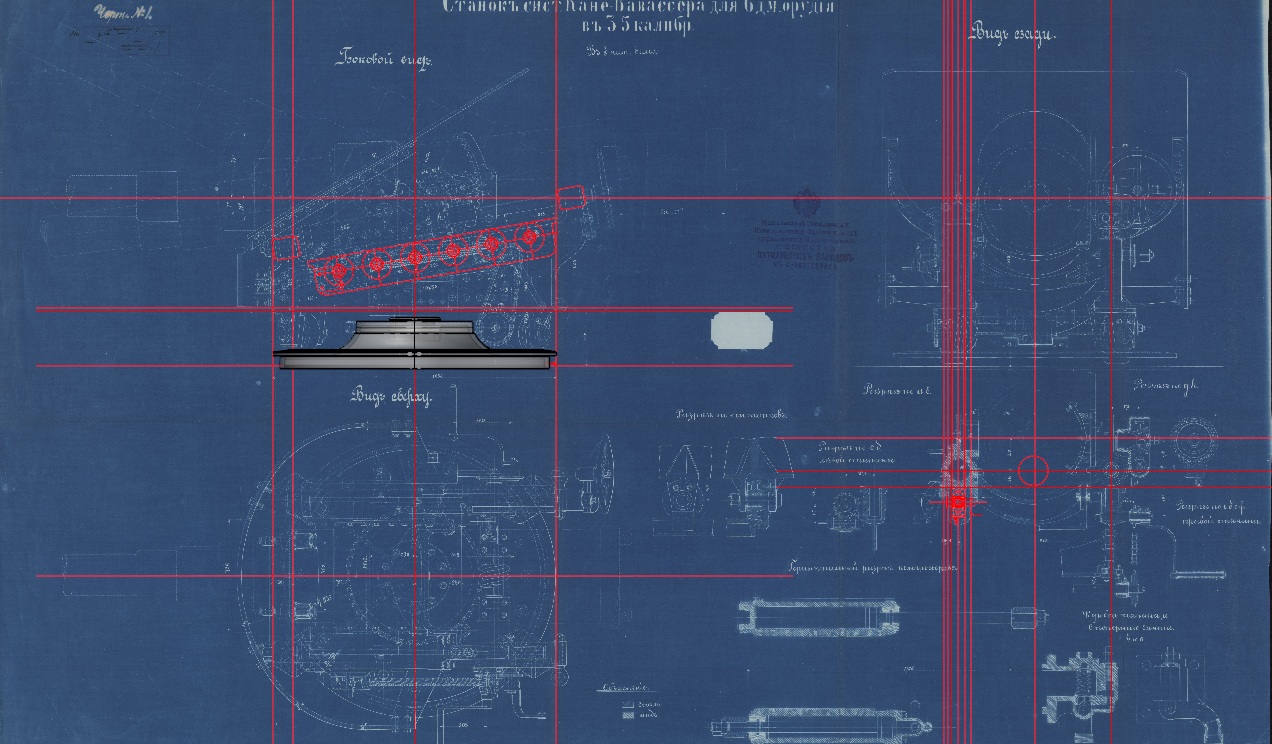

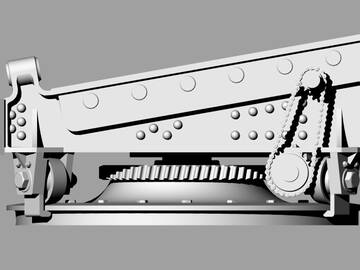

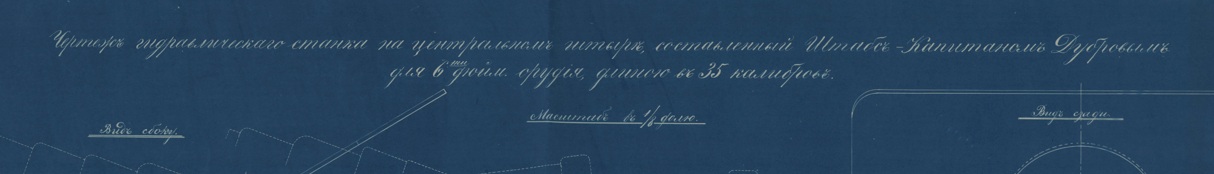

Передо мной лежат три совершенно идентичных чертежа одного и того же станка, которые подписаны следующим образом:
первый - 421_011_04928

второй - 1242_001_00462 на котором первоначальная надпись, как на чертеже 421_011_04928, заклеена бумажкой, на которой написано новое название чертежа...

третий - 1242_001_00463 на котором типографская надпись уже дублирует наклеенную надпись, как на чертеже 1242_001_00462

vitaly-m написал(а):

С цепным приводом -это станок доработанный Дубровым

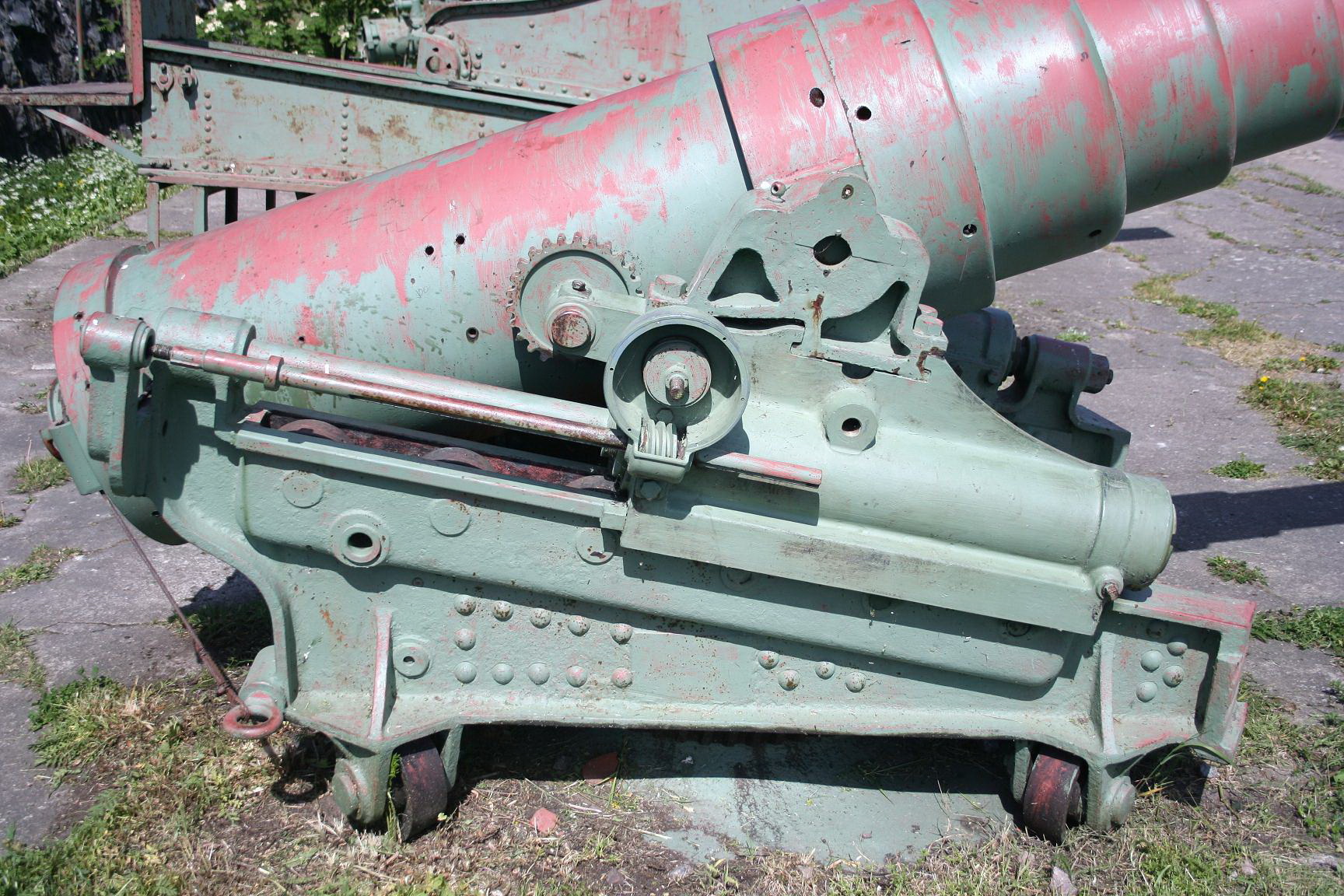

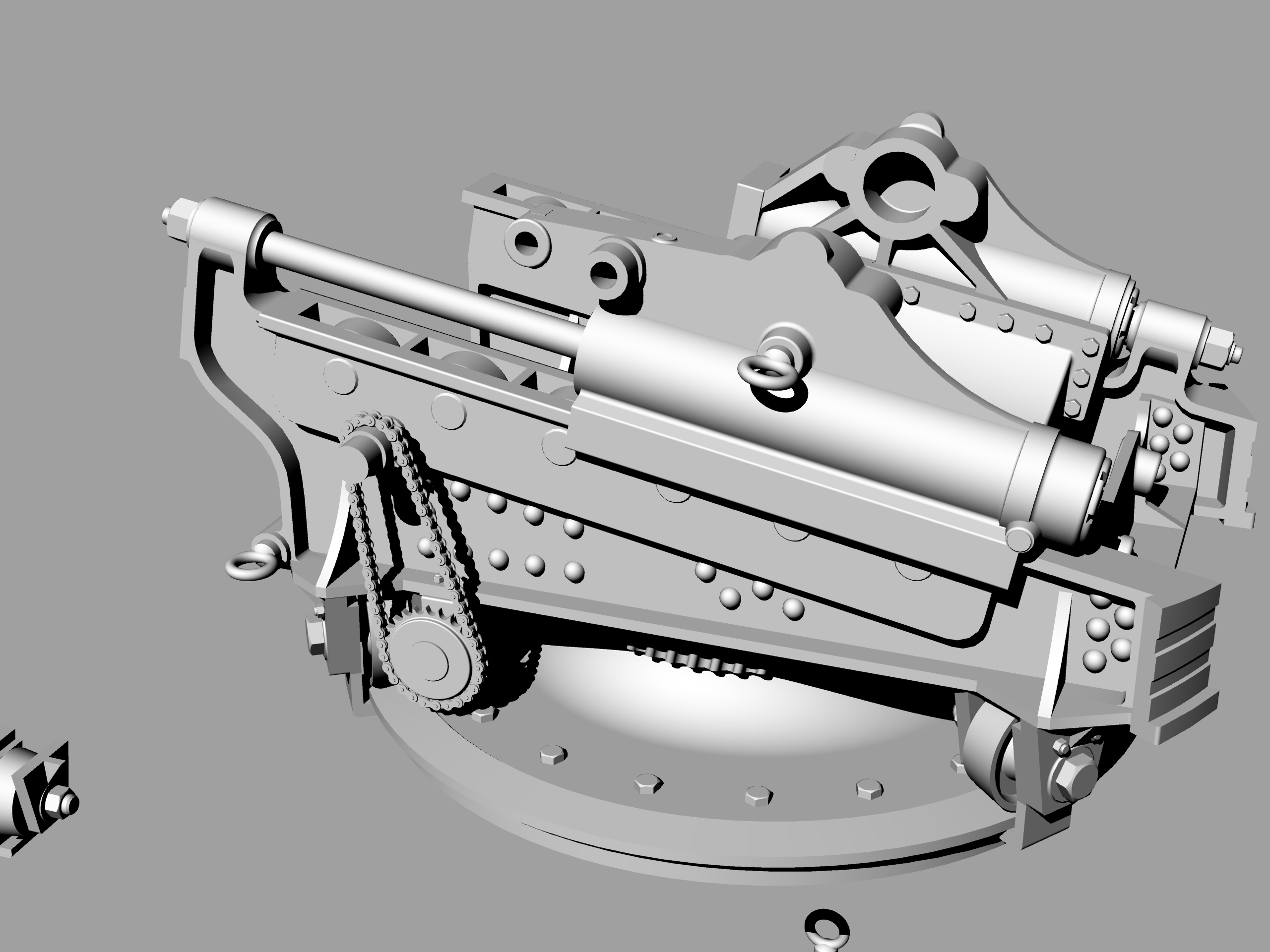

И да - второй станок тоже был с цепным приводом, только он был скрыт боковой станиной...

Отредактировано shhturman (11.05.25 16:38:51)

Поделиться611.05.25 20:58:53

Автор: vitaly-m
Зарегистрирован: 29.11.13
Сообщений: 660
Последний визит:
Вчера 20:19:27

shhturman написал(а):

Передо мной лежат три совершенно идентичных чертежа одного и того же станка, которые подписаны следующим образом:

У меня они есть.Единственное различие,которое я увидел: У Кане-Вавассера цепной привод внутри,а у Вавассера -Дуброва цепной привод снаружи ,на фотках он также есть с обеих сторон.
К сожалению купить подетальные чертежи Кане-Вавассера руки не дошли,поэтому детальнее судить не могу.

Поделиться711.05.25 21:12:45

Автор: shhturman
Откуда: Санкт-Петербург
Зарегистрирован: 02.02.14
Сообщений: 1424
Последний визит:
Сегодня 13:47:09

vitaly-m написал(а):

Единственное различие,которое я увидел:

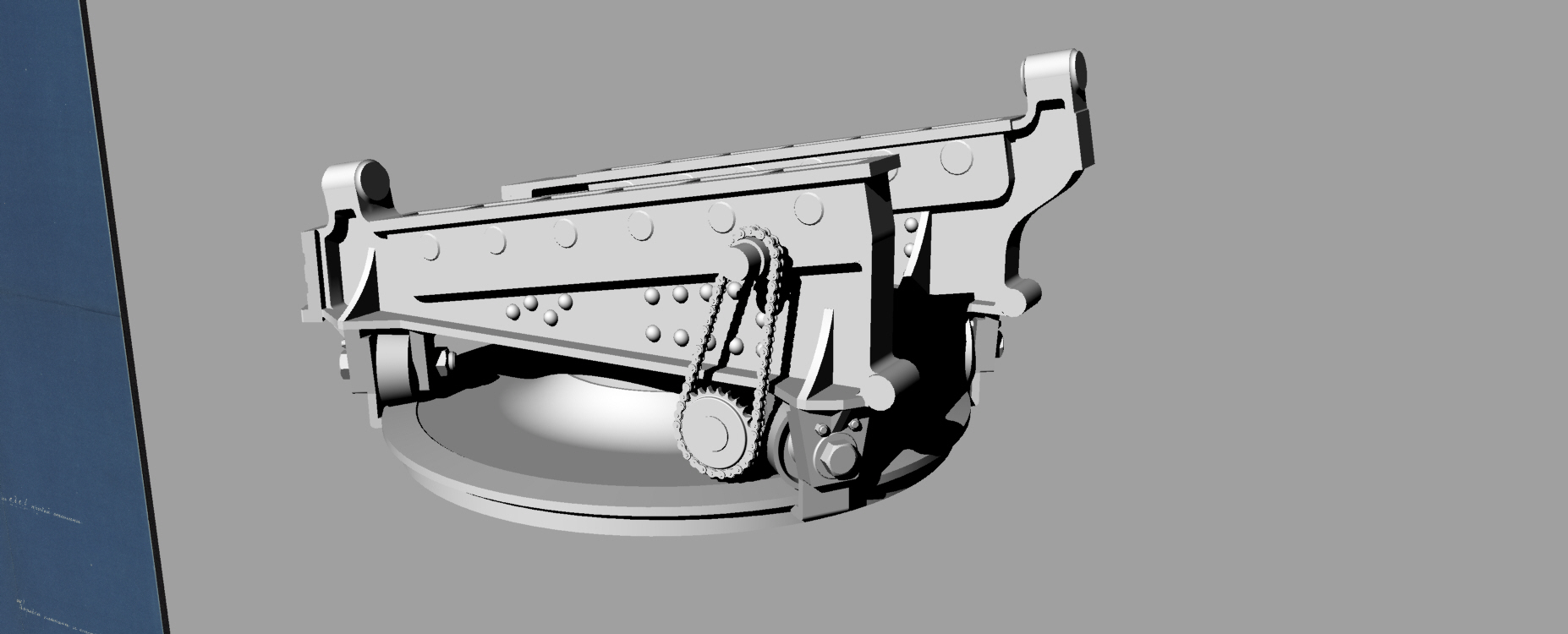

Есть еще один внешне очень заметный признак. У станков "Дуброва" противоопрокидывающие захваты на каждом внешнем кронштейне катков (4 шт.). а на Канэ - один единственный - спереди - на горизонтальной связи боковин станин.
Как то так...
