срзк "Находка", он же "ССВ-506" - вопросы и ответы

Страница: 1

Сообщений 1 страница 33 из 33

1

  • Автор: shhturman
  • shhturman
  • Откуда: Санкт-Петербург
  • Зарегистрирован: 02.02.14
  • Сообщений: 1424
  • Последний визит:
    Сегодня 13:47:09

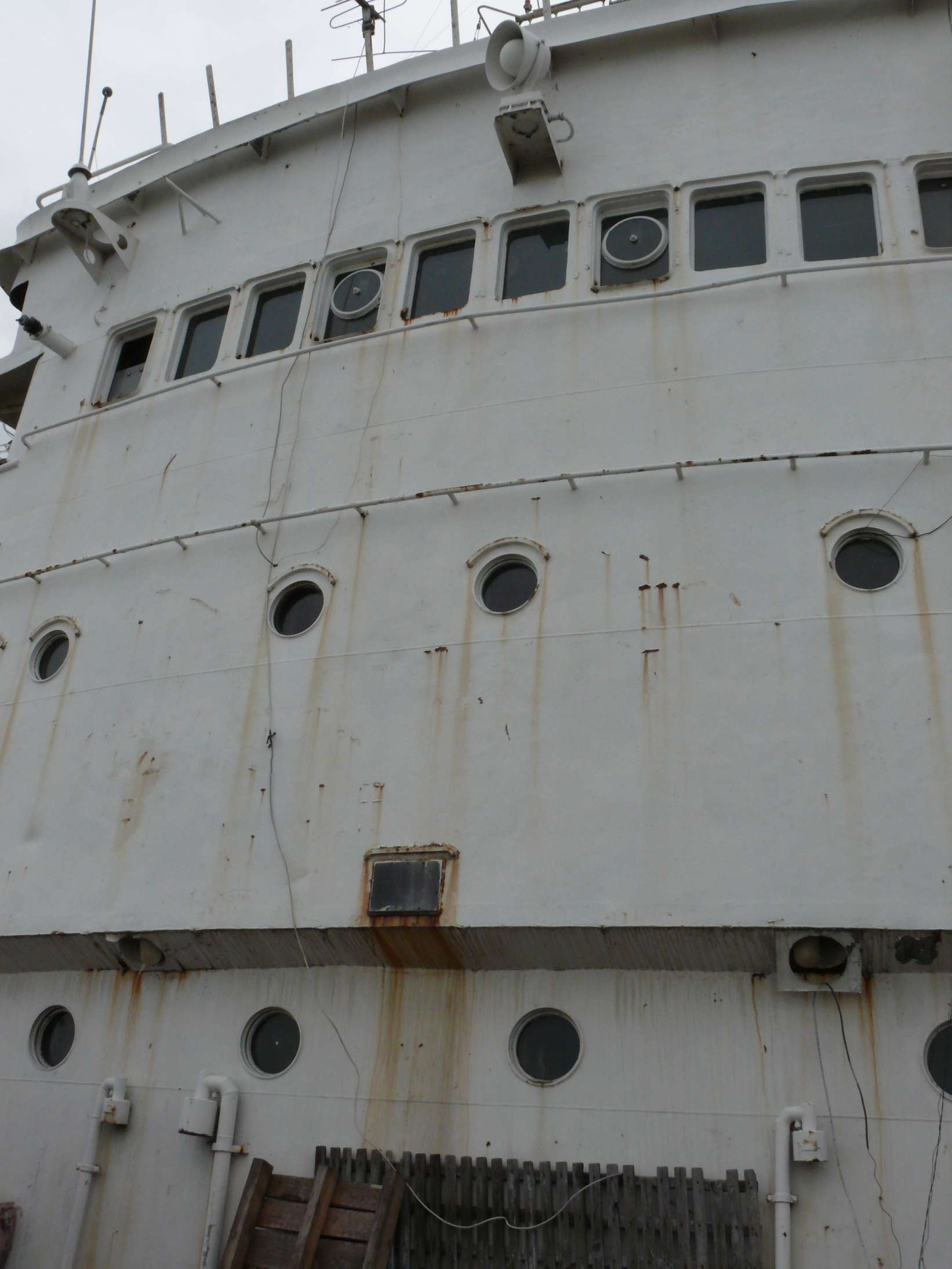

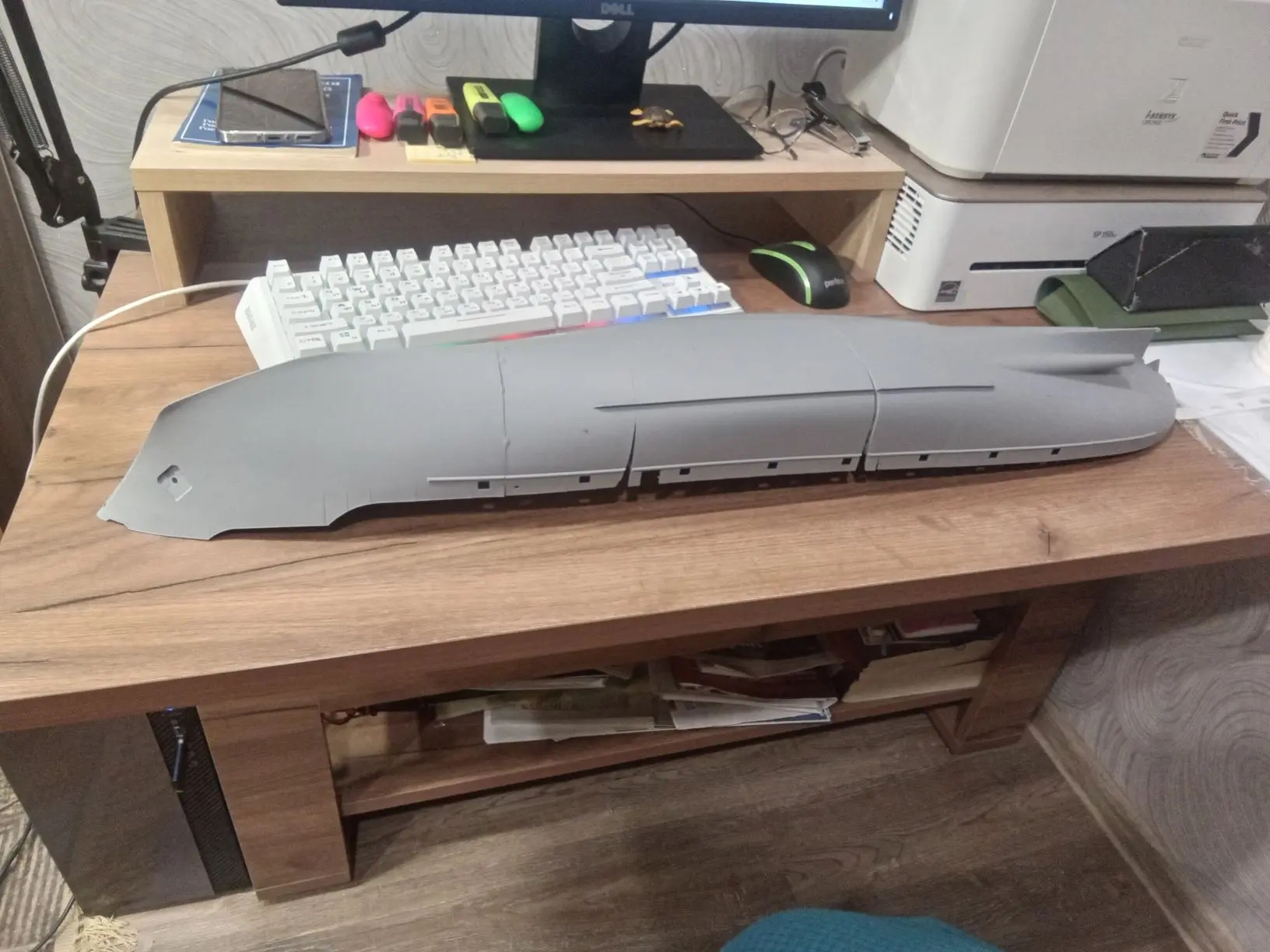

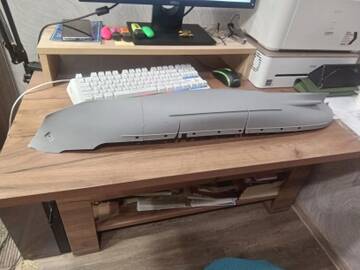

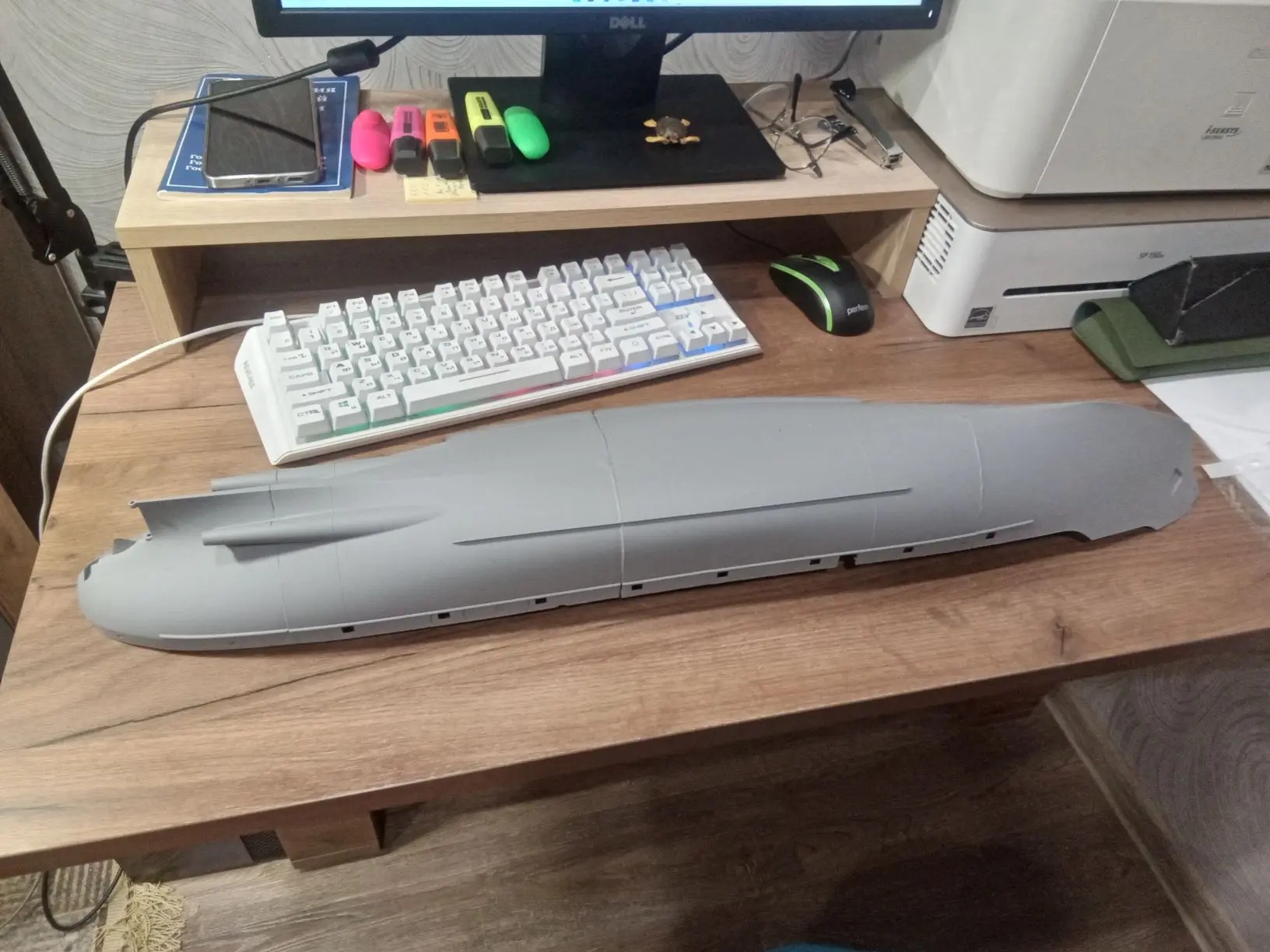

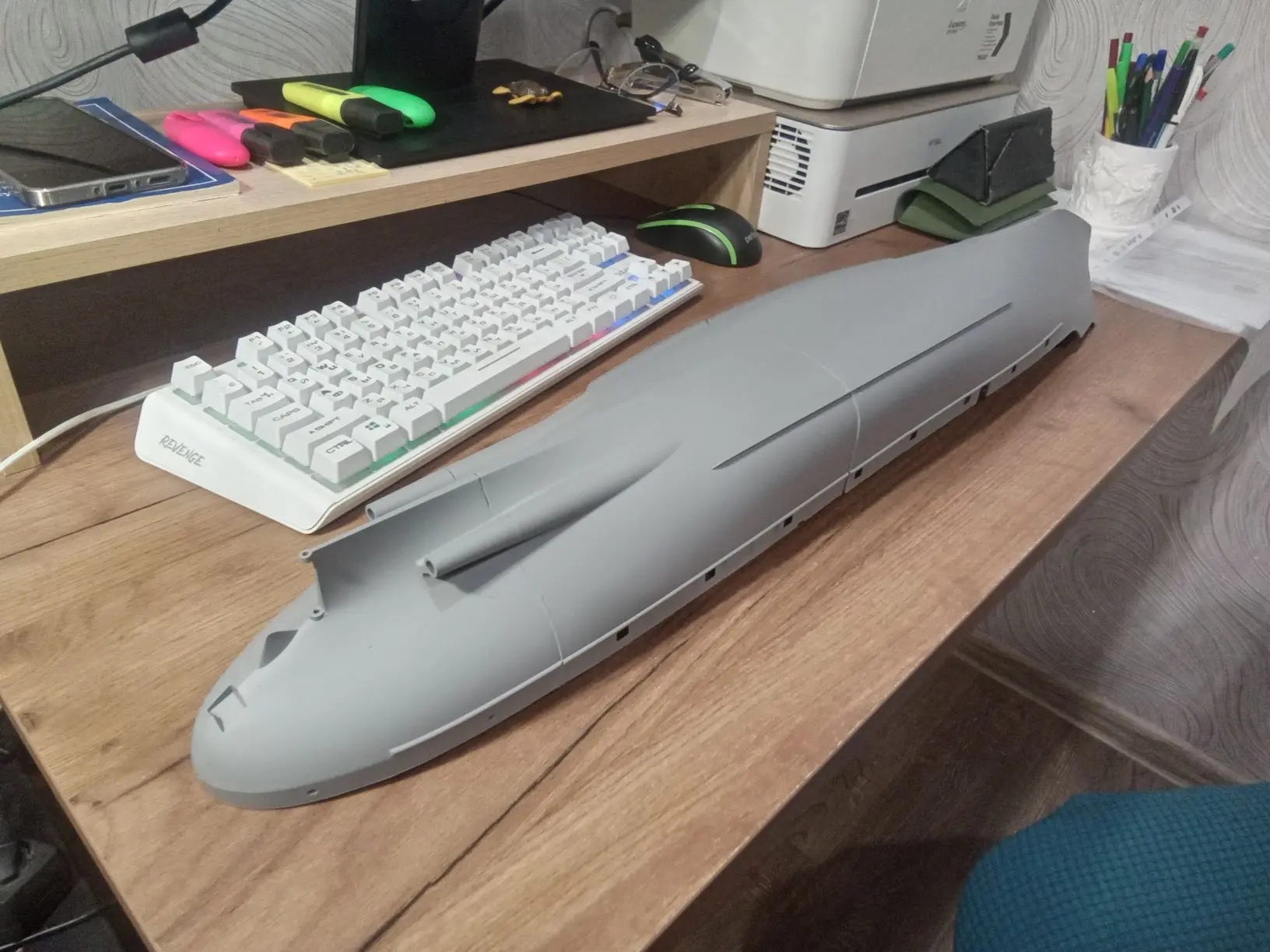

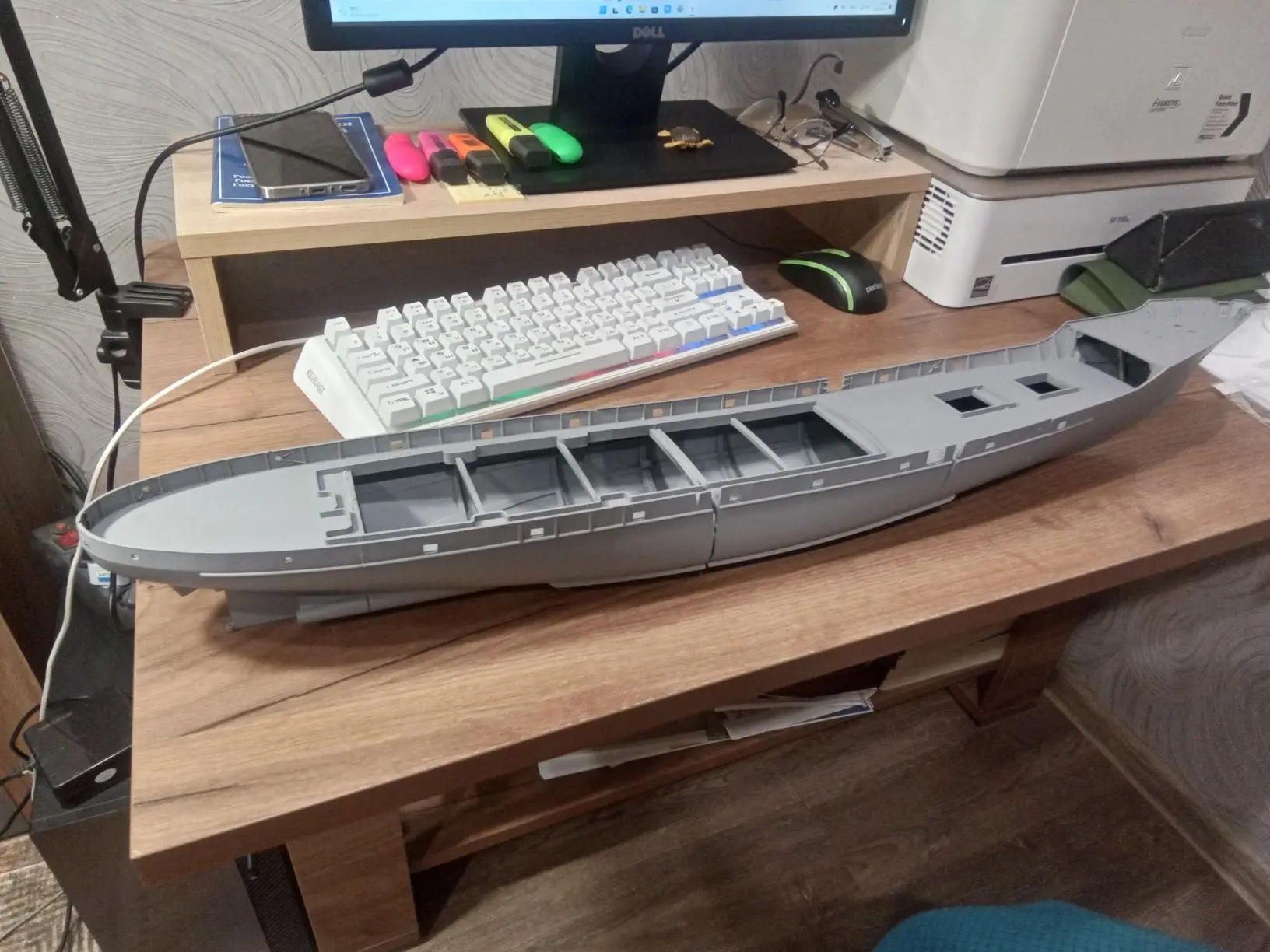

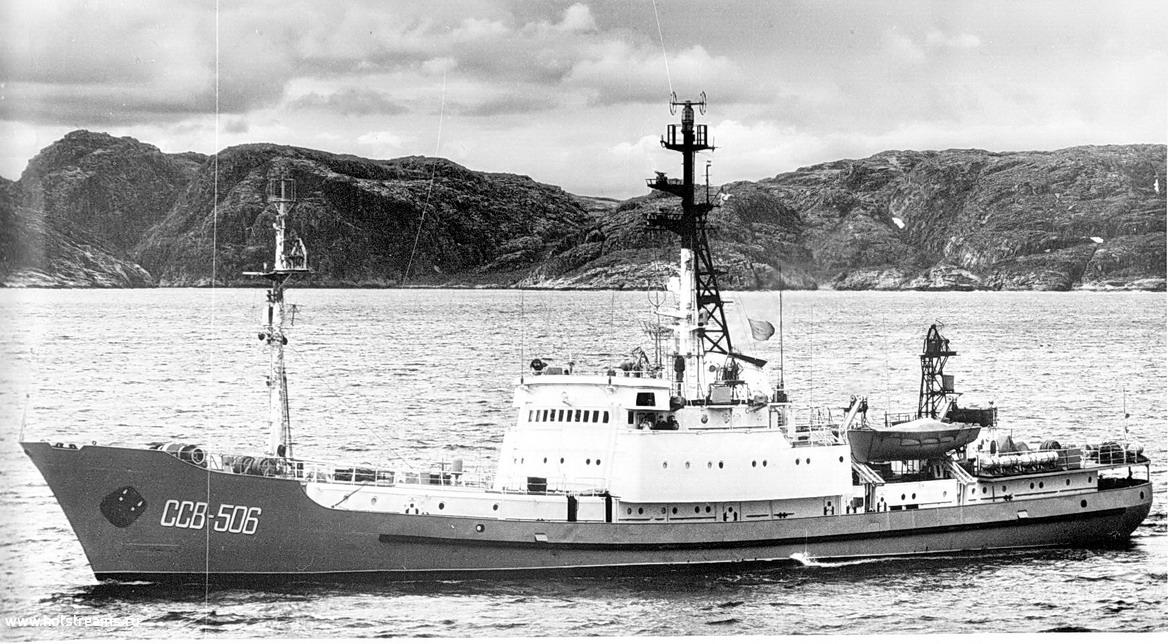

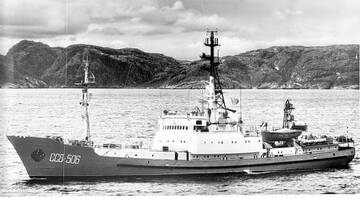

https://upforme.ru/uploads/0013/94/06/9/t532504.jpg
Поскольку среди нас вновь появились желающие разобраться с этим кораблем, открываю специальную тему, где отвечу на все возникающие вопросы.

2

  • Автор: Ariec
  • Ariec
  • Откуда: Каменоломни, Ростовская обл.
  • Зарегистрирован: 15.11.15
  • Сообщений: 412
  • Последний визит:
    Сегодня 15:28:16

Да они и не пропадали  8-)
Уже не помню сколько лет лежат портянки в 50 масштабе, с Вами созванивался лет так несколько назад насчет чертежей. Надо все-таки как-то взяться за этот кораблик. Сразу за глаз зацепился, да и чертеж богатый.
Начну потихоньку между делом... Но сначала доведу до ума другой кораблик.

3

  • Автор: shhturman
  • shhturman
  • Откуда: Санкт-Петербург
  • Зарегистрирован: 02.02.14
  • Сообщений: 1424
  • Последний визит:
    Сегодня 13:47:09
Ariec написал(а):

Да они и не пропадали
Уже не помню сколько лет лежат портянки в 50 масштабе, с Вами созванивался лет так несколько назад насчет чертежей. Надо все-таки как-то взяться за этот кораблик. Сразу за глаз зацепился, да и чертеж богатый.
Начну потихоньку между делом... Но сначала доведу до ума другой кораблик.

Удачи. Рад буду помочь.

4

  • Автор: IBeRUS
  • IBeRUS
  • Откуда: Новороссийск
  • Зарегистрирован: 14.11.15
  • Сообщений: 820
  • Последний визит:
    Сегодня 00:32:52

Артур, а вооружение штатное у вас было на борту?

5

  • Автор: shhturman
  • shhturman
  • Откуда: Санкт-Петербург
  • Зарегистрирован: 02.02.14
  • Сообщений: 1424
  • Последний визит:
    Сегодня 13:47:09
IBeRUS написал(а):

Артур, а вооружение штатное у вас было на борту?

А как же - "Утес" на пехотном станке, 20 АК-74 для боевого взвода. ПМ по числу офицеров и мичманов. Гранаты пехотные и СРГ-66. И на закуску - 16 пзрк "Игла" :flirt:
Настрелялся на всю жизнь... :rofl:

Отредактировано shhturman (22.04.25 20:59:30)

6

  • Автор: shhturman
  • shhturman
  • Откуда: Санкт-Петербург
  • Зарегистрирован: 02.02.14
  • Сообщений: 1424
  • Последний визит:
    Сегодня 13:47:09

Вечер добрый, уважаемые коллеги.

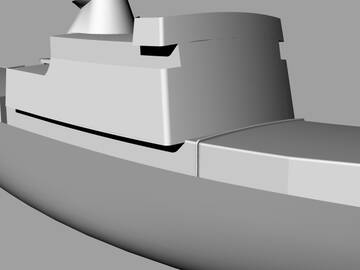

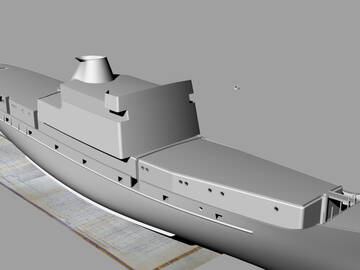

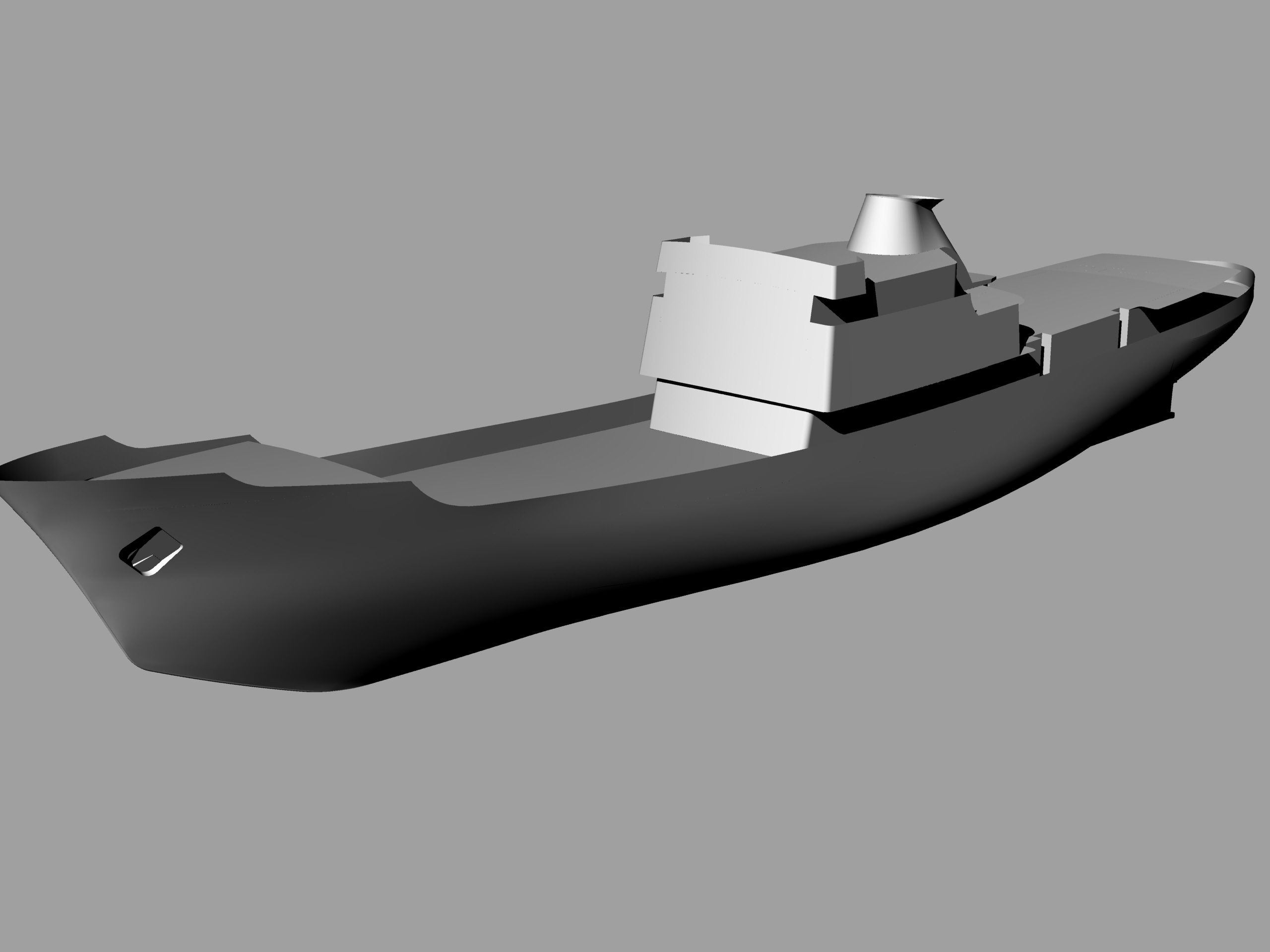

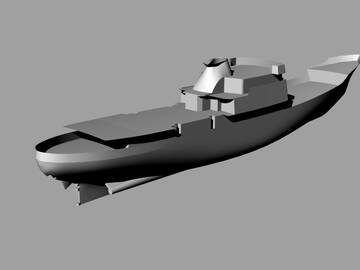

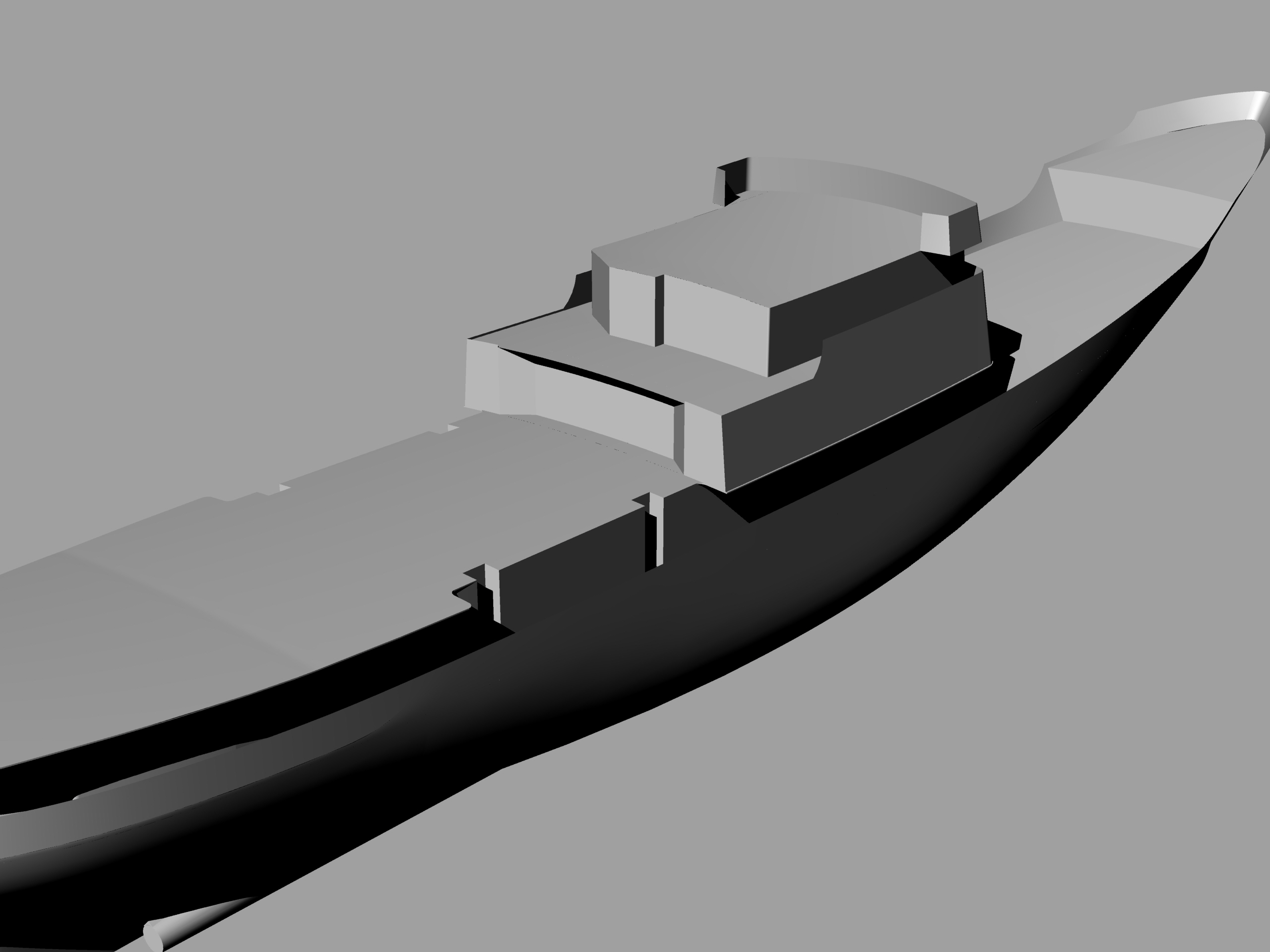

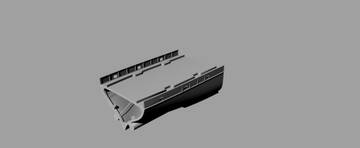

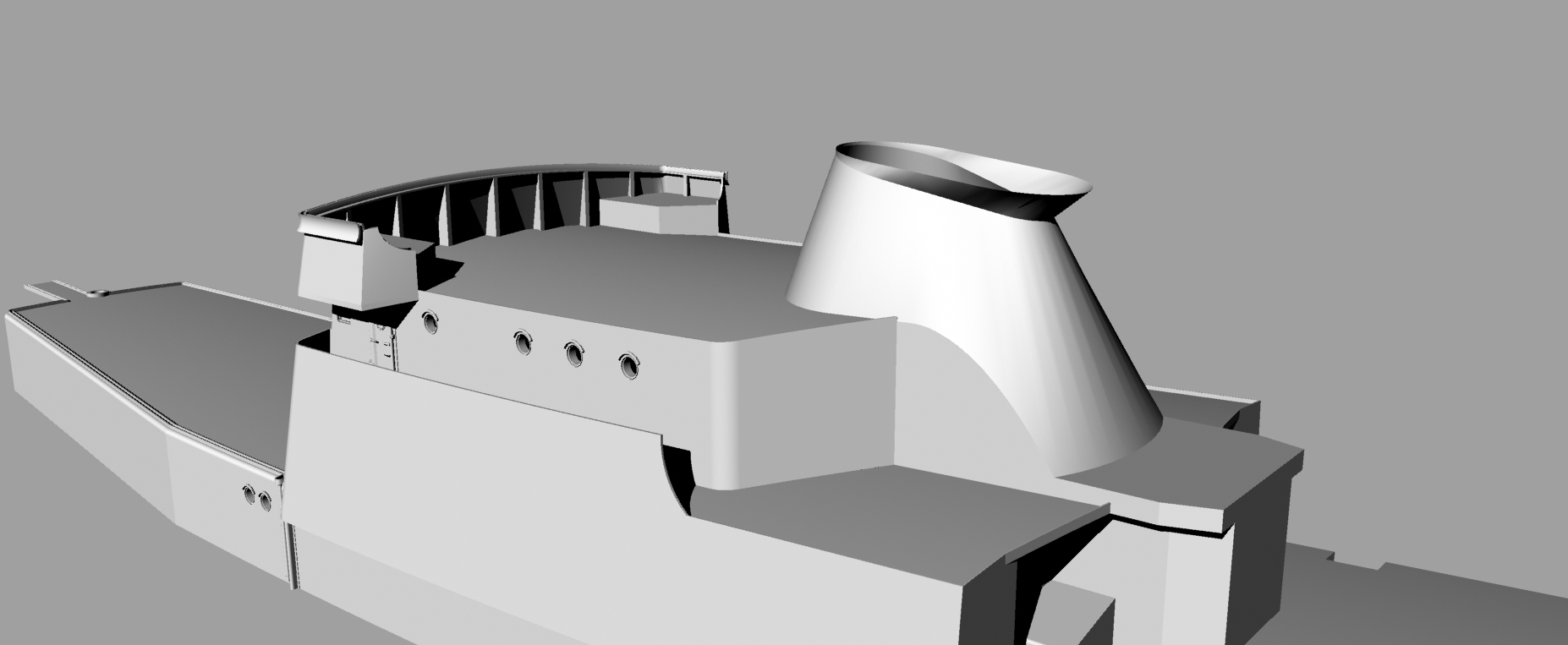

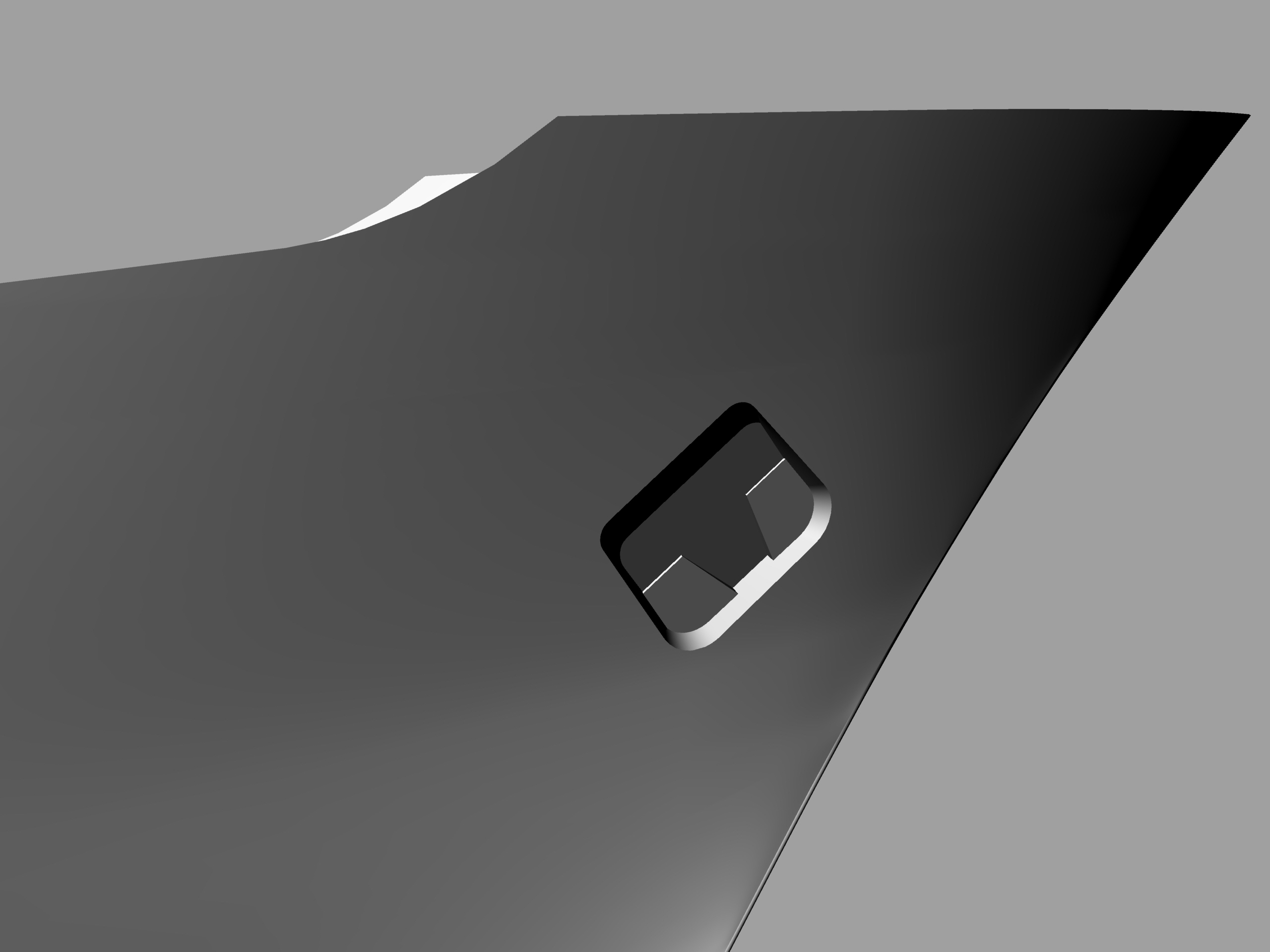

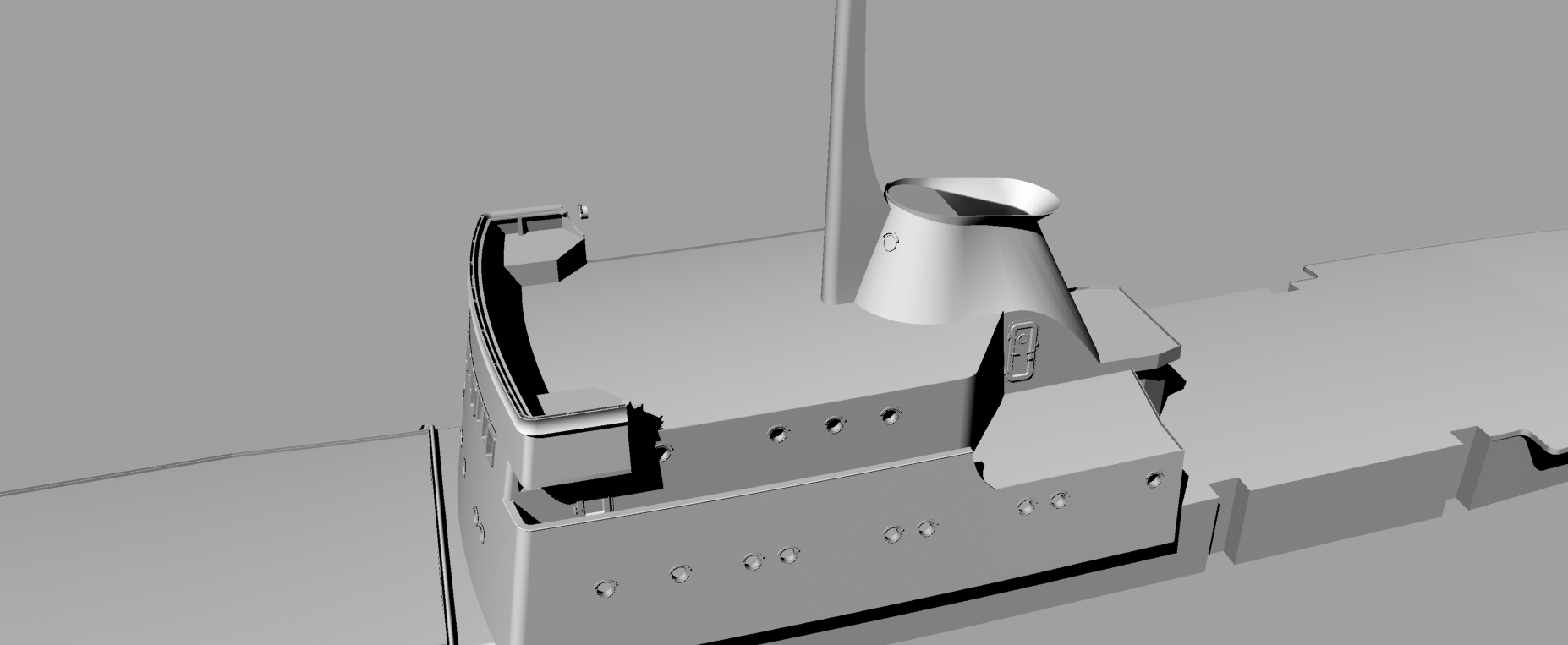

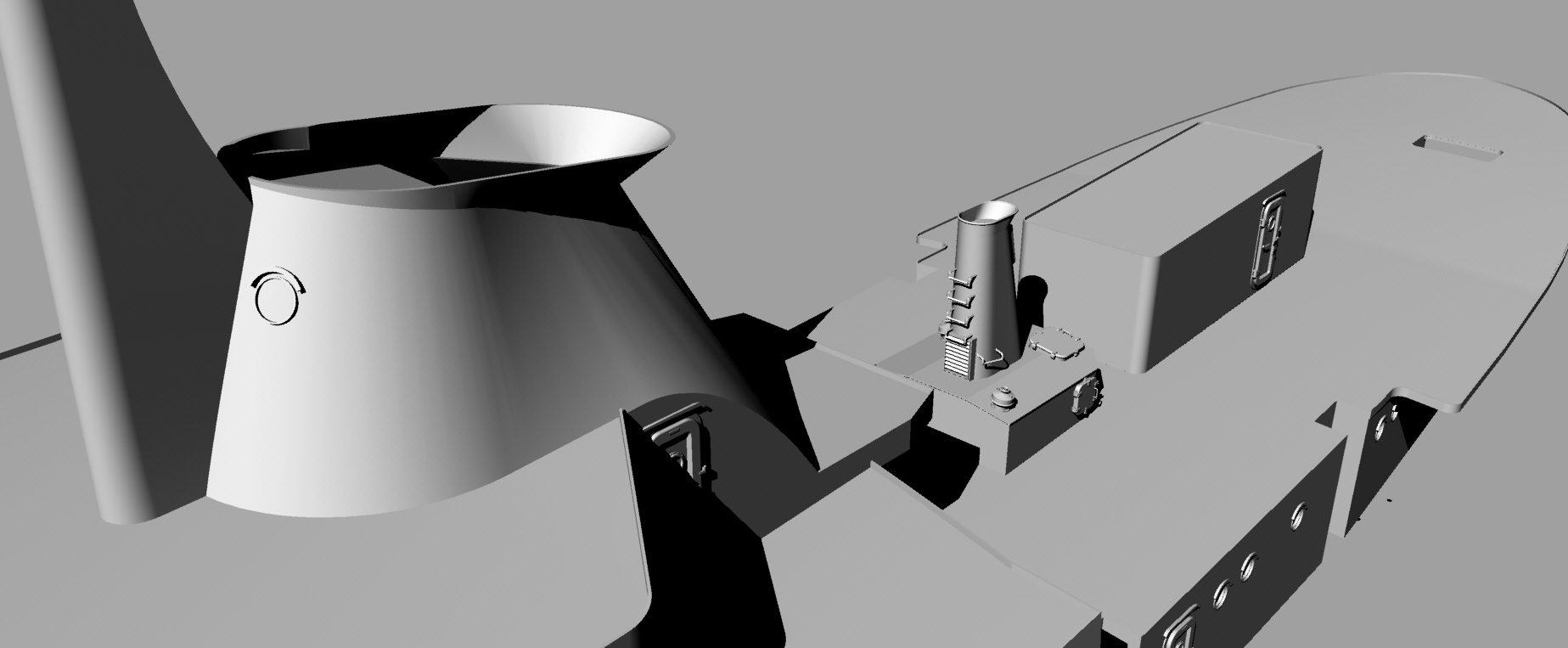

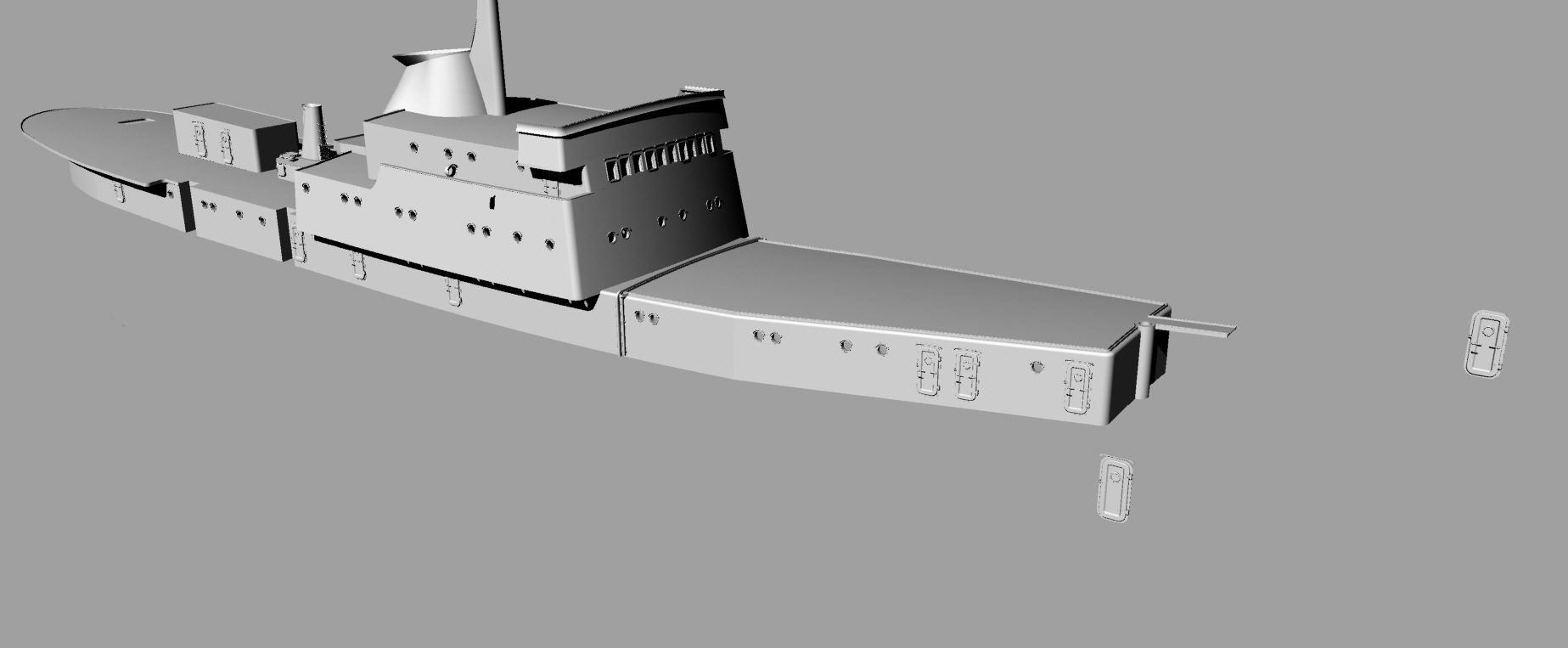

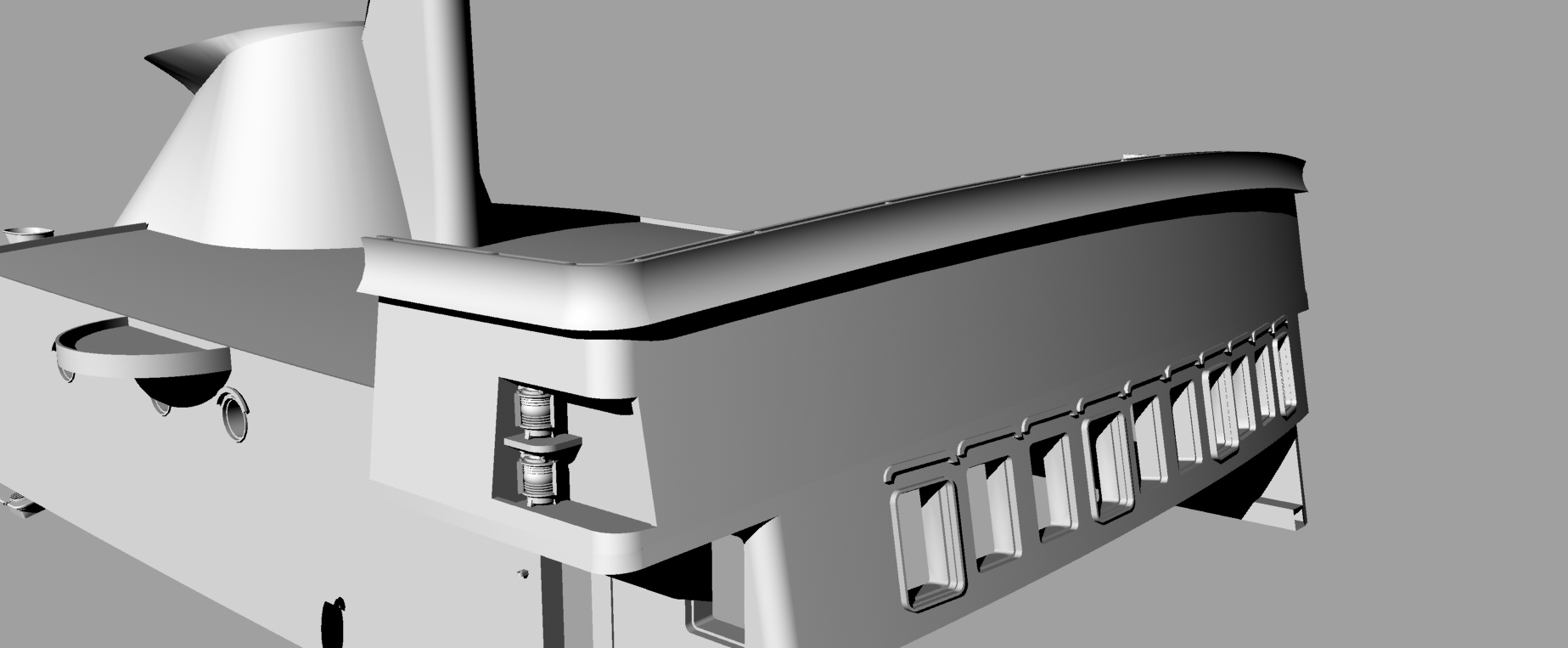

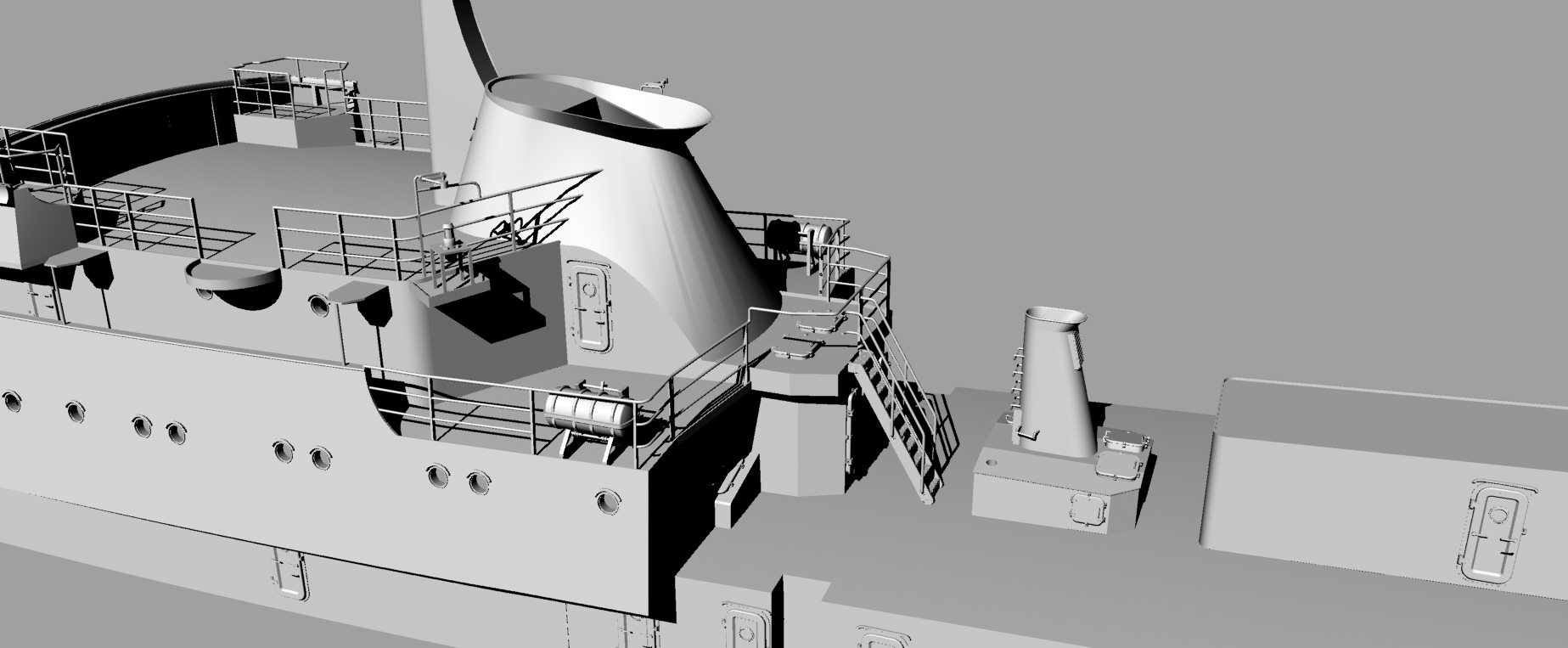

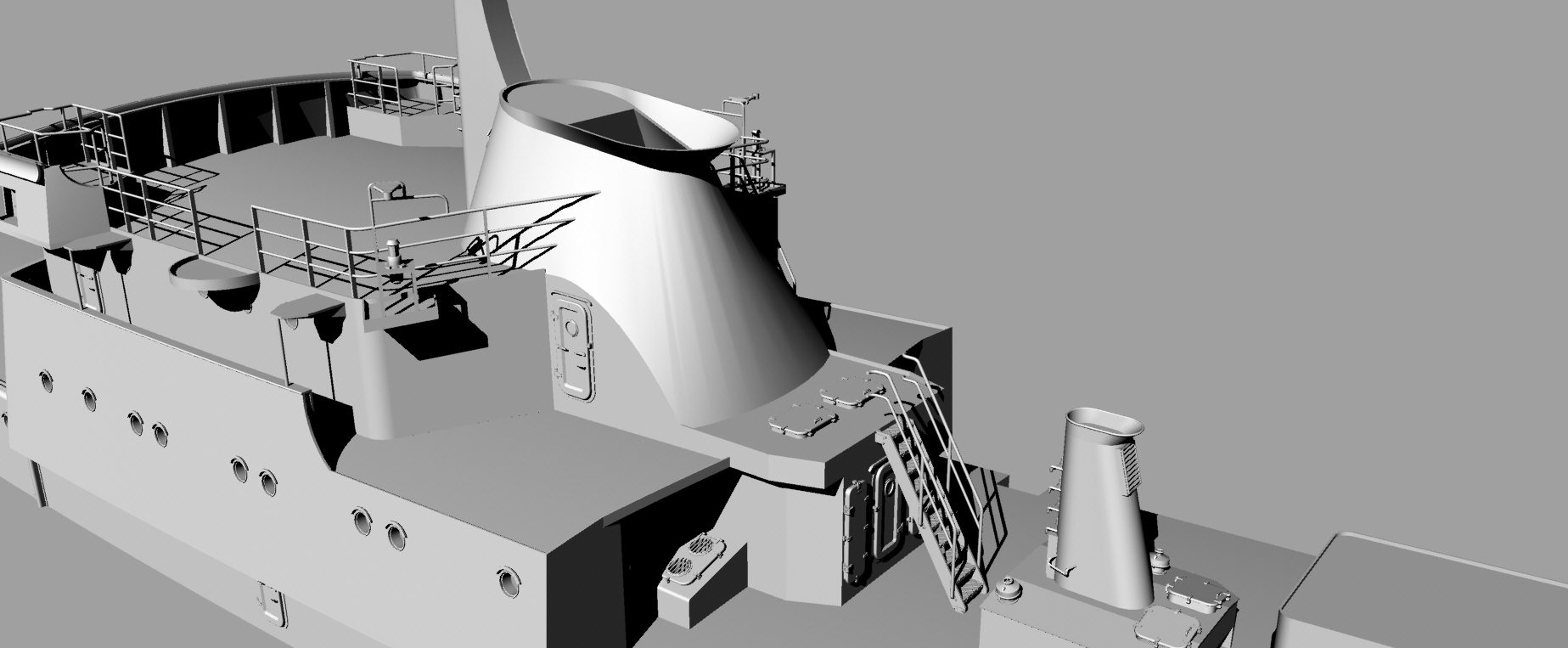

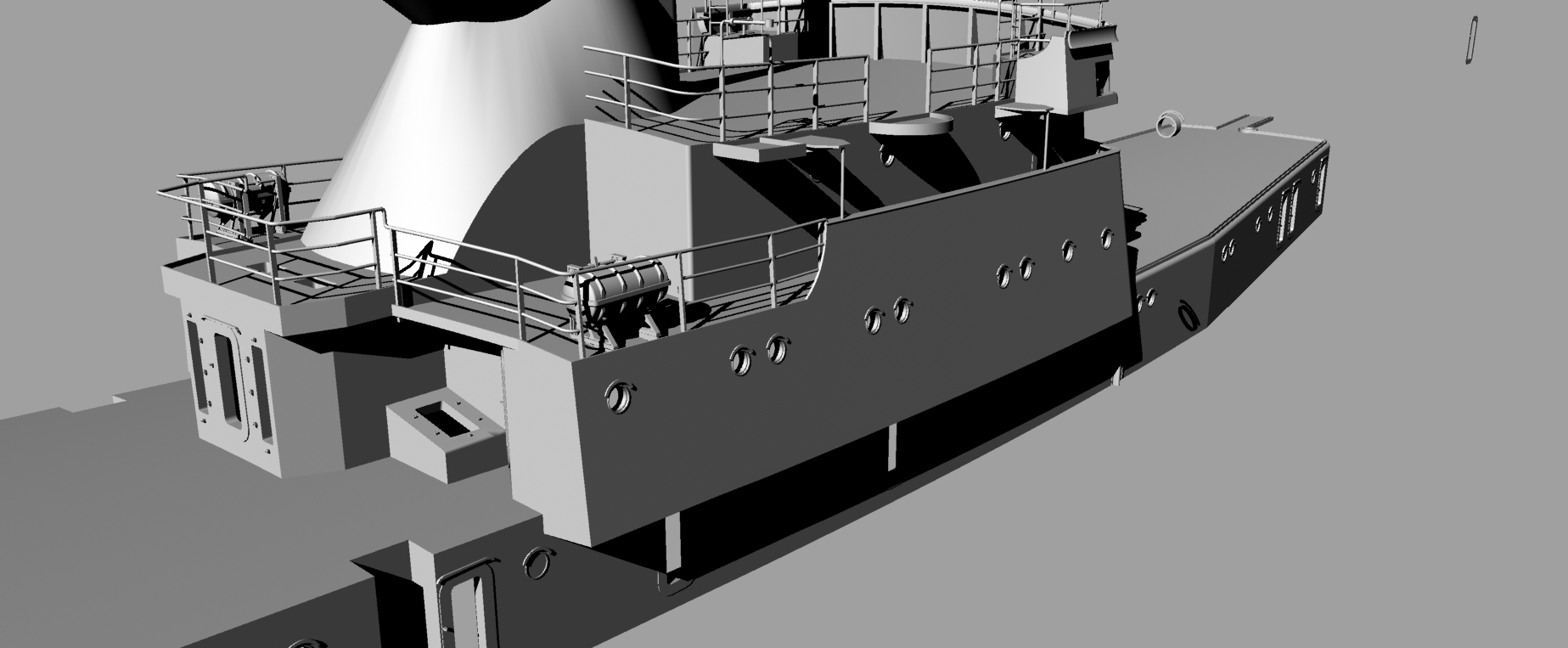

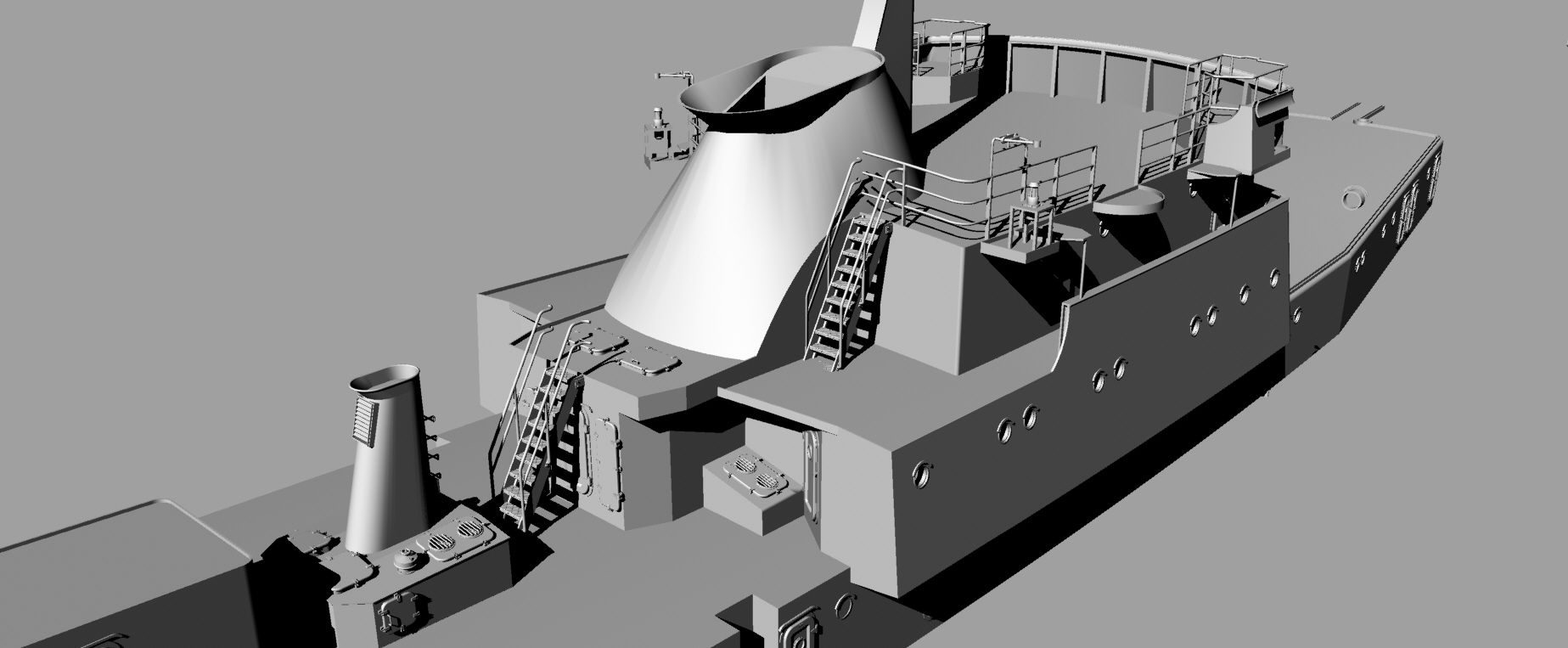

В общем, на досуге решил попробовать создать модель своего корабля с нуля по новым технологиям.
Корку из стеклоткани, выклеенную некоторое время назад, запорол прошкурив носовую оконечность до дыры, и восстанавливать ни возможности, ни желания уже нет. К сожалению, с рабочим местом для моделирования по-прежнему туго и развернуться негде, поэтому единственная возможность - это компьютер и 3D моделирование.
Насмотревшись телеграмм-каналов и видео, где коллеги-моделисты пробуют себя в этом деле посредством 3D принтеров, решил пойти по этому пути - может что и получится...

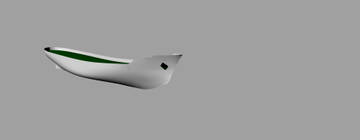

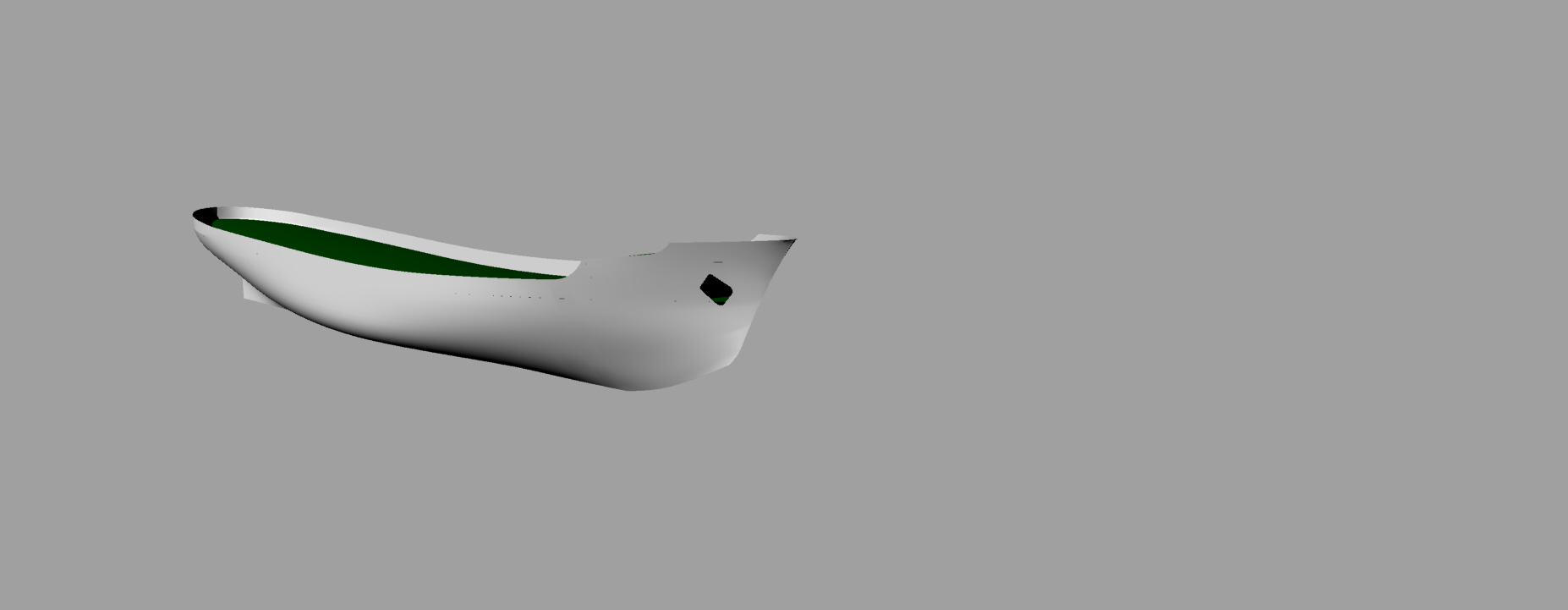

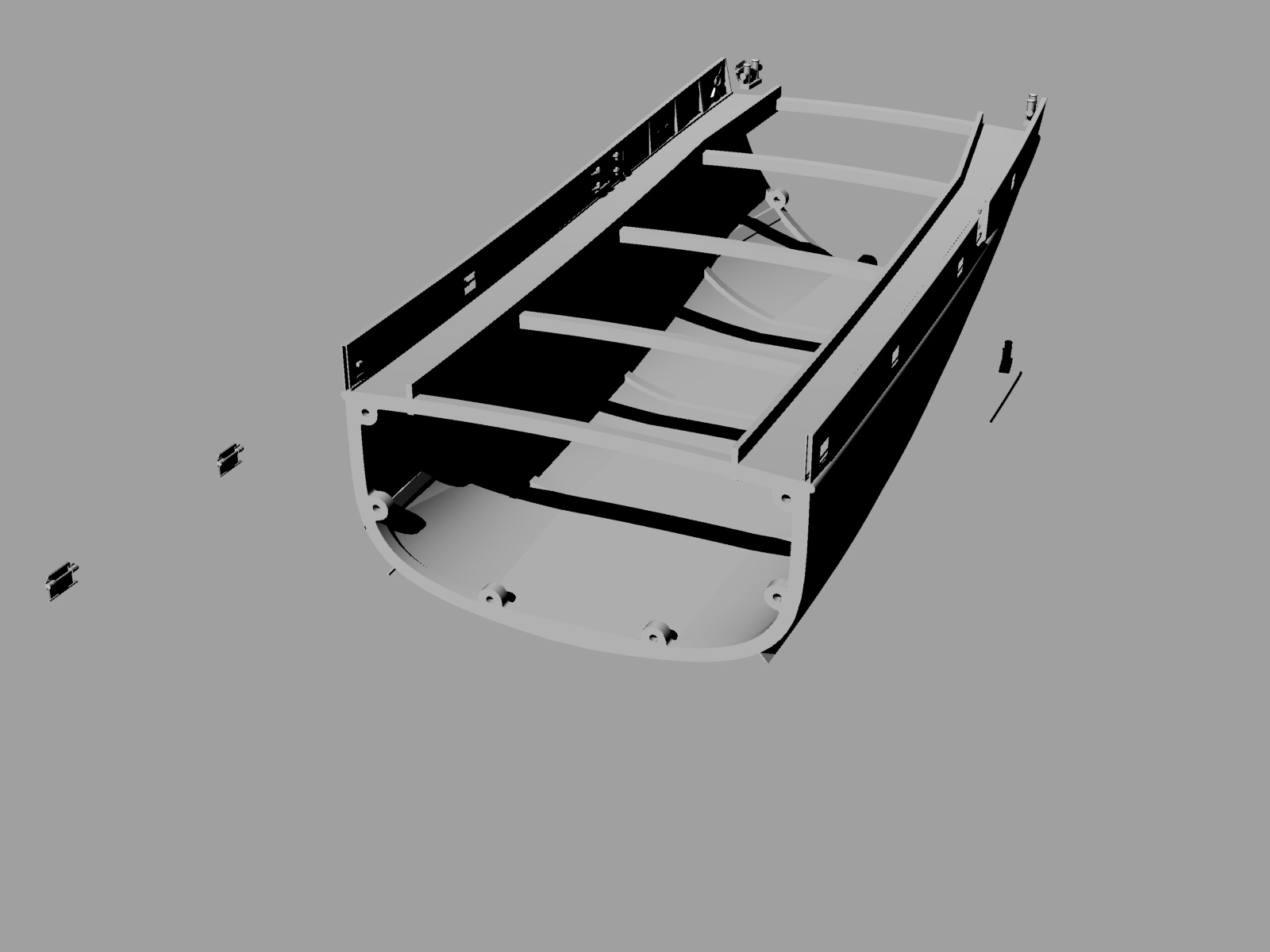

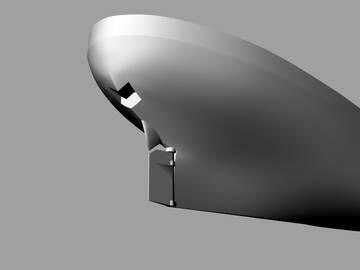

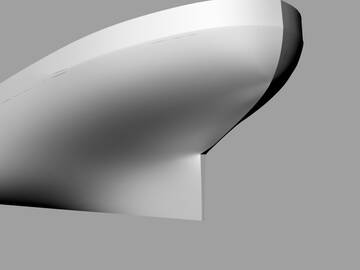

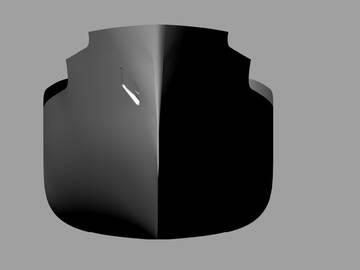

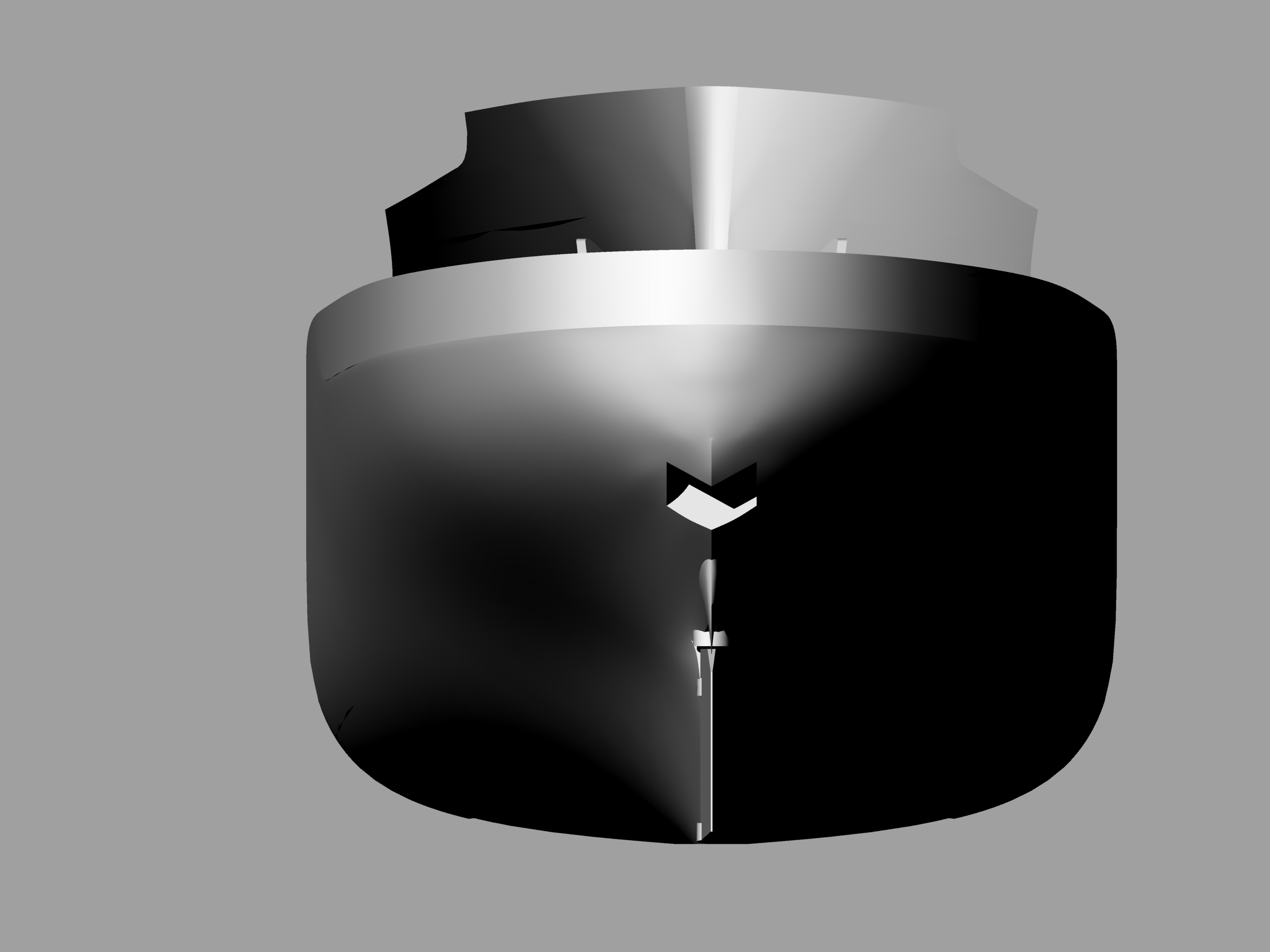

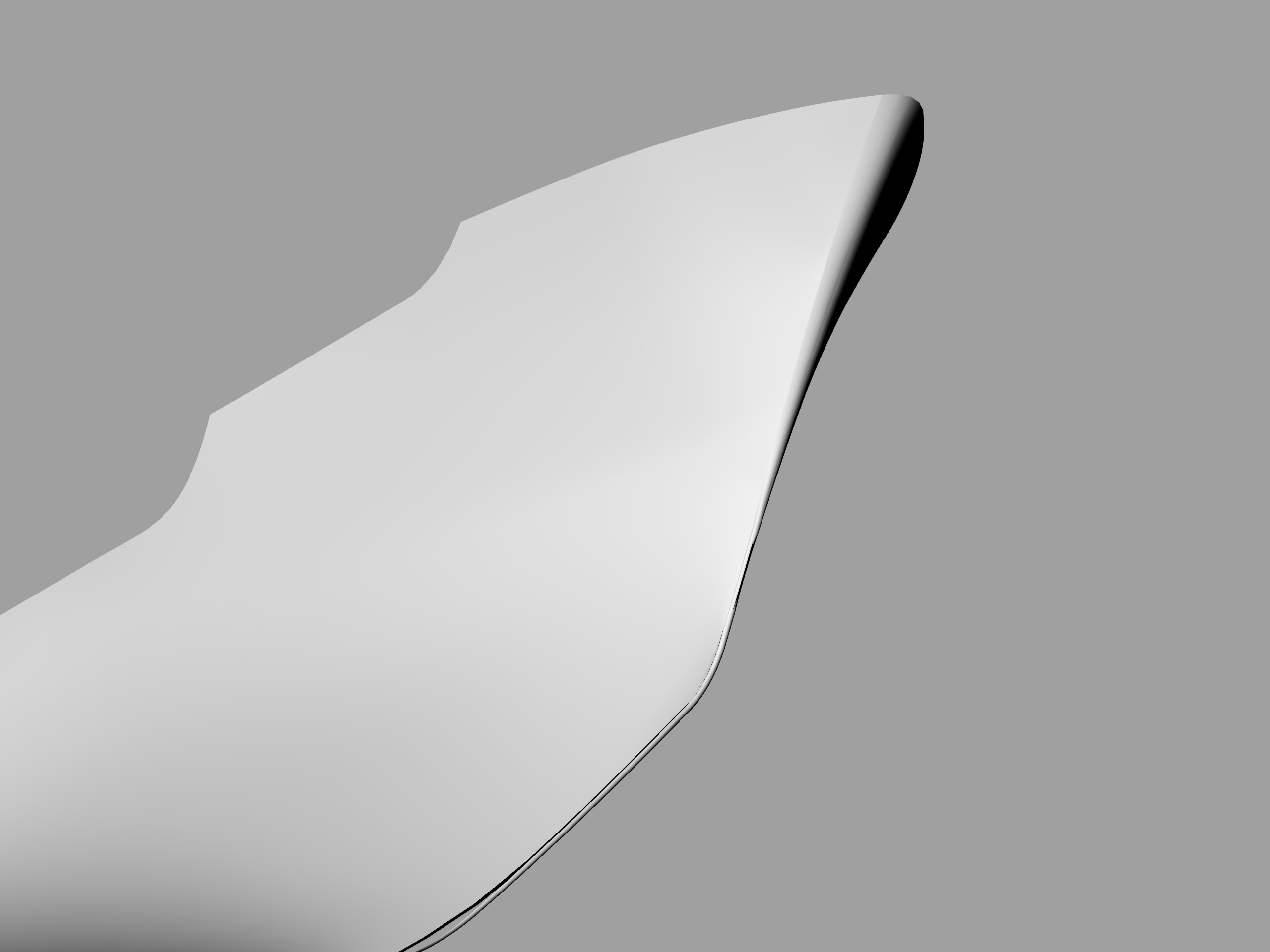

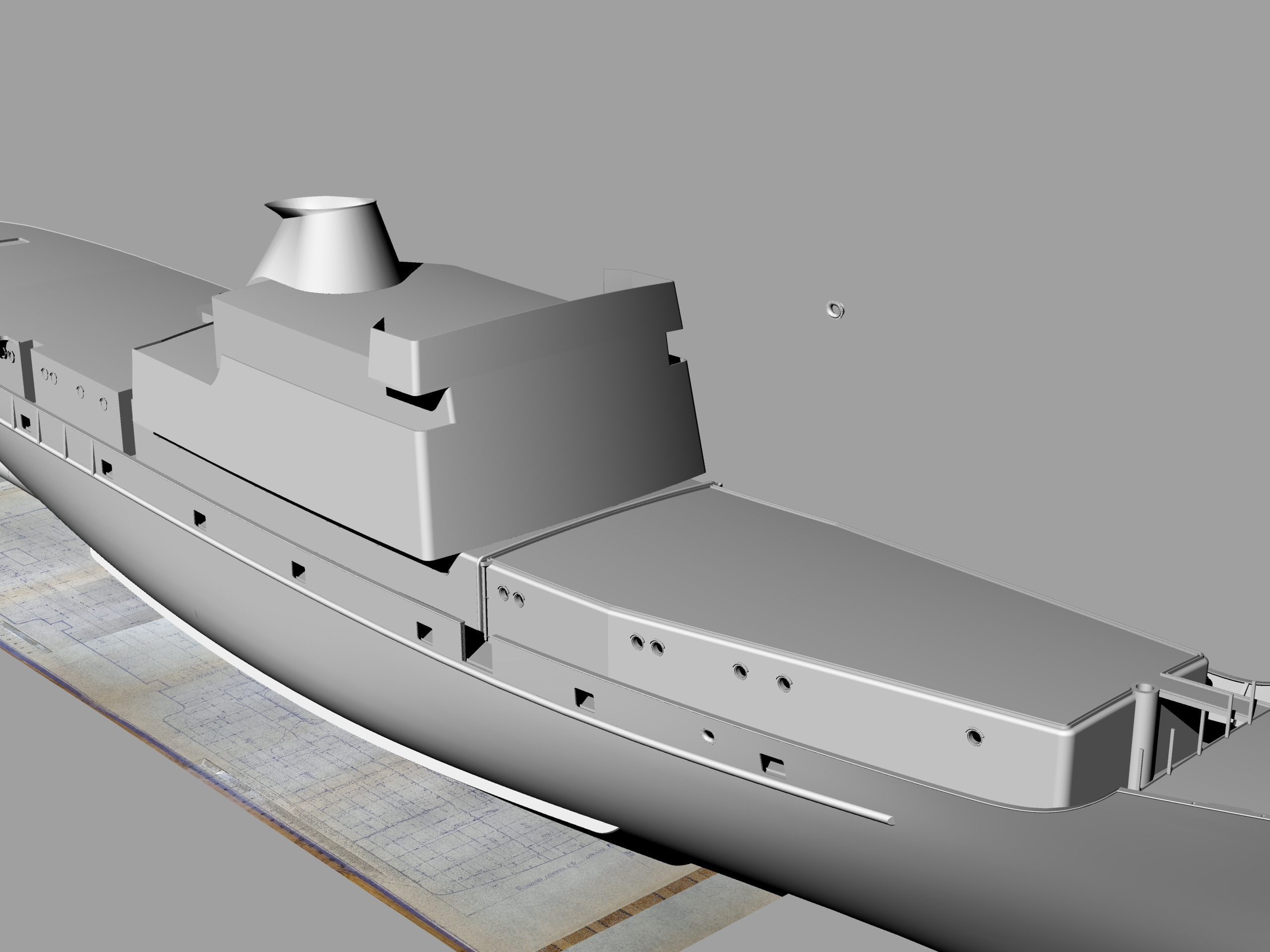

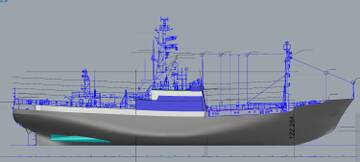

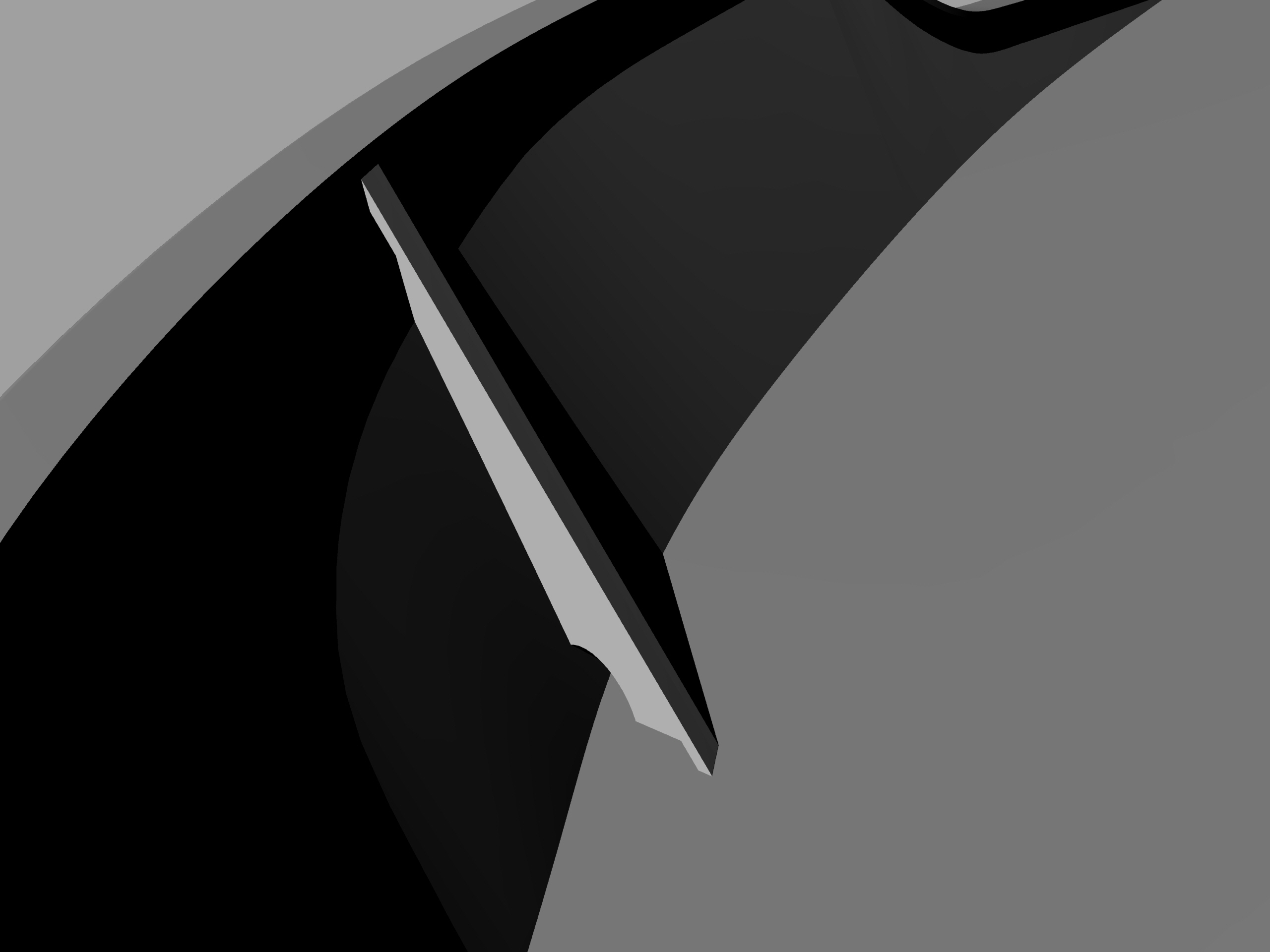

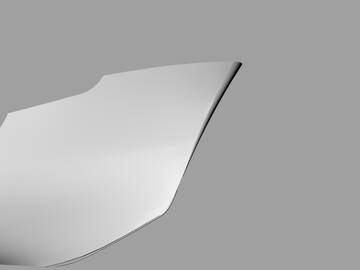

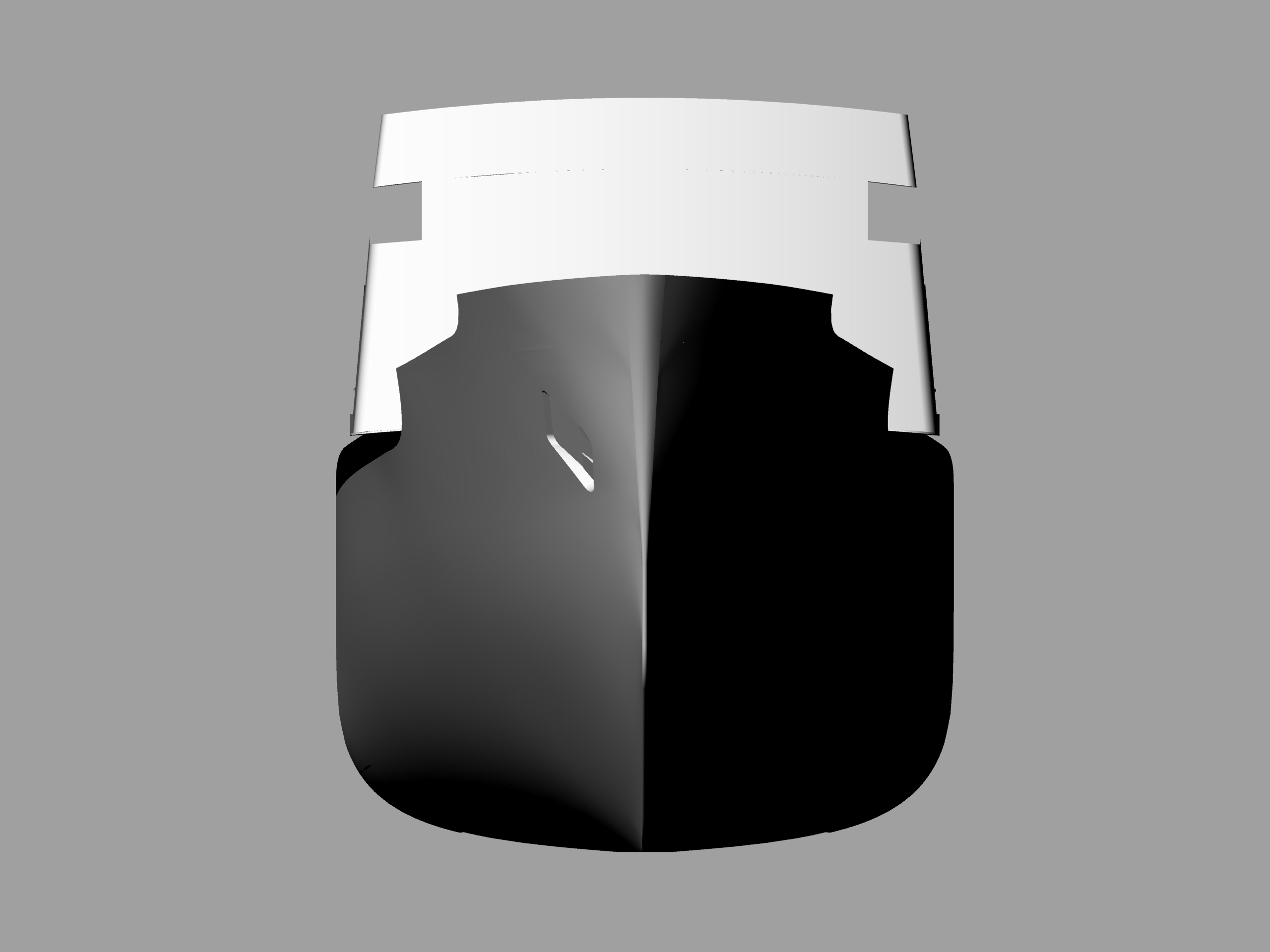

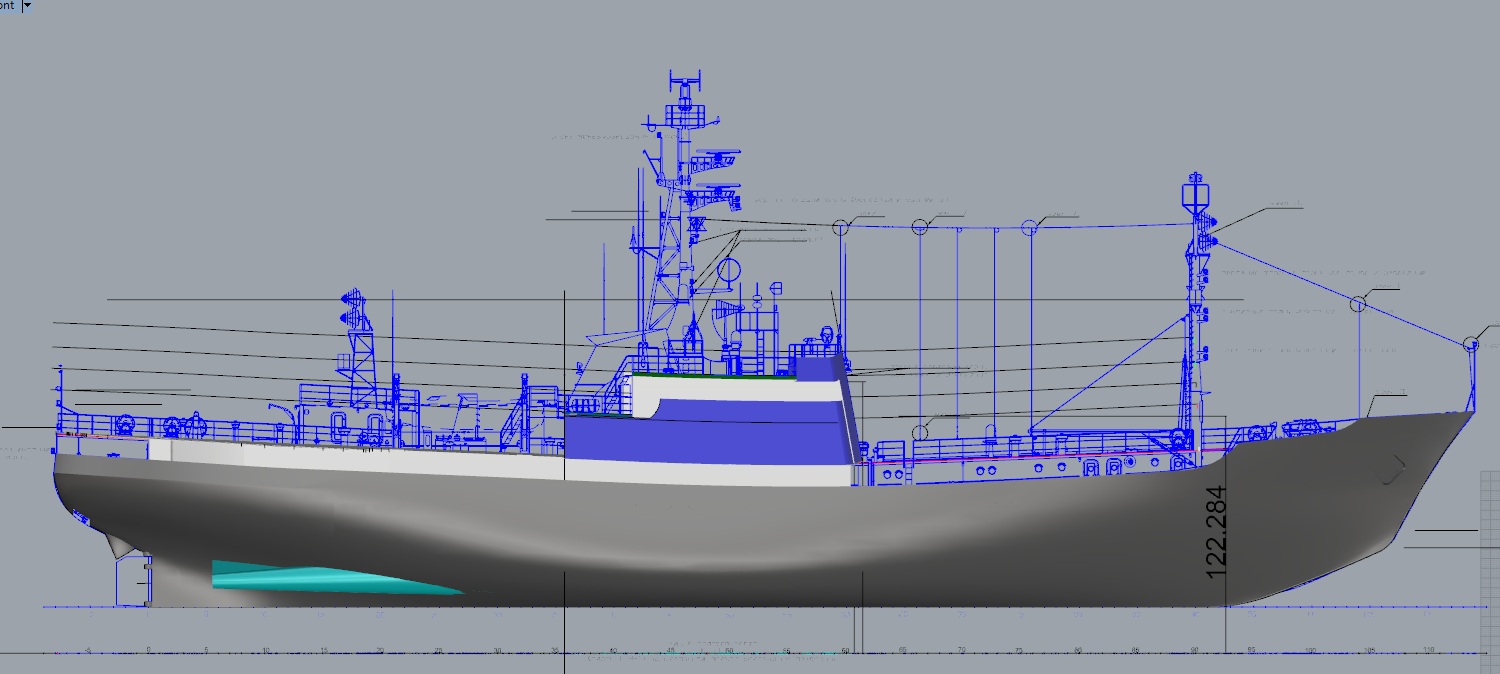

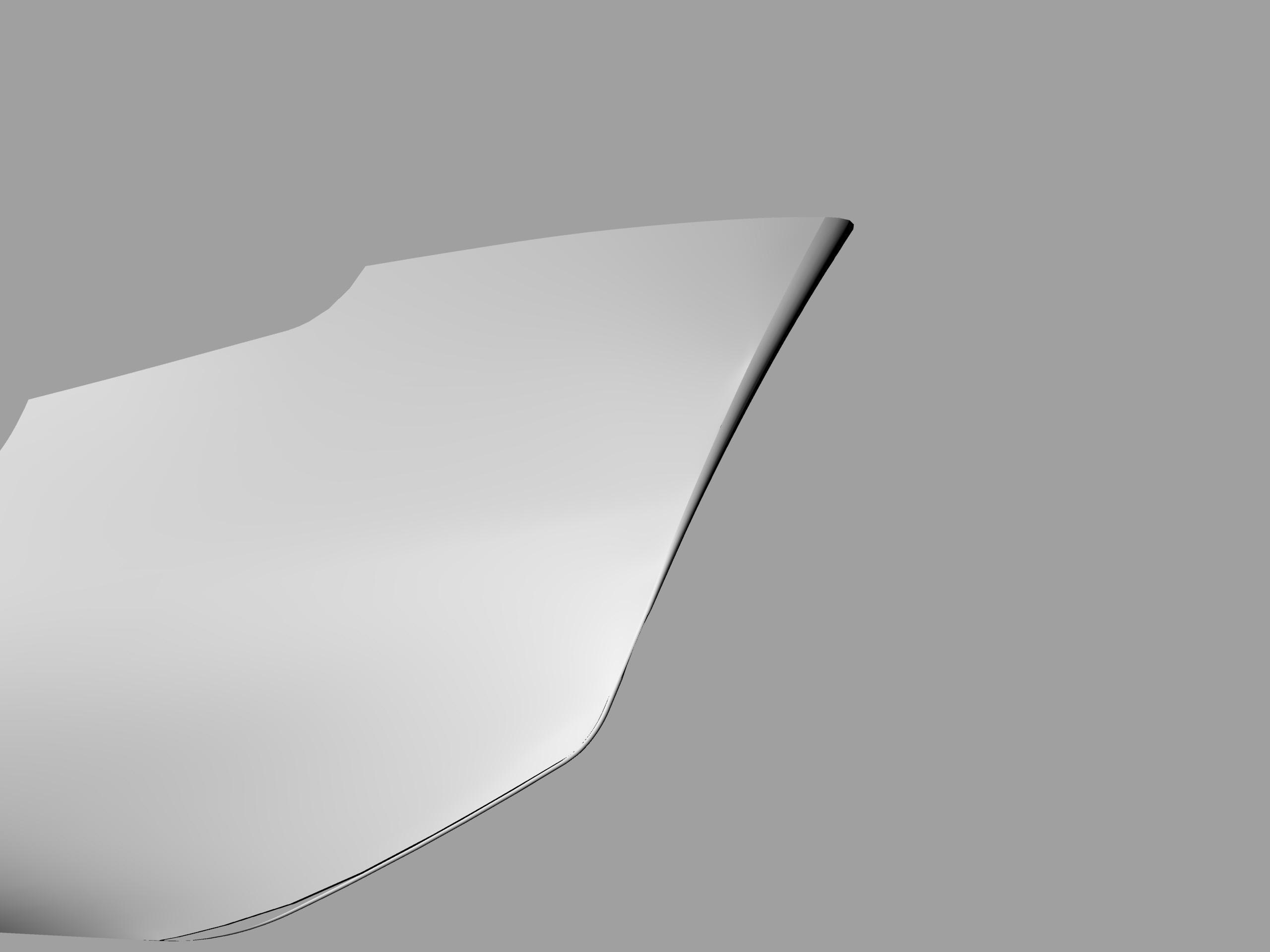

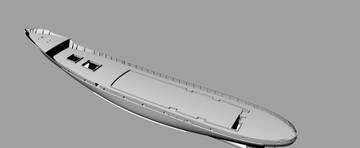

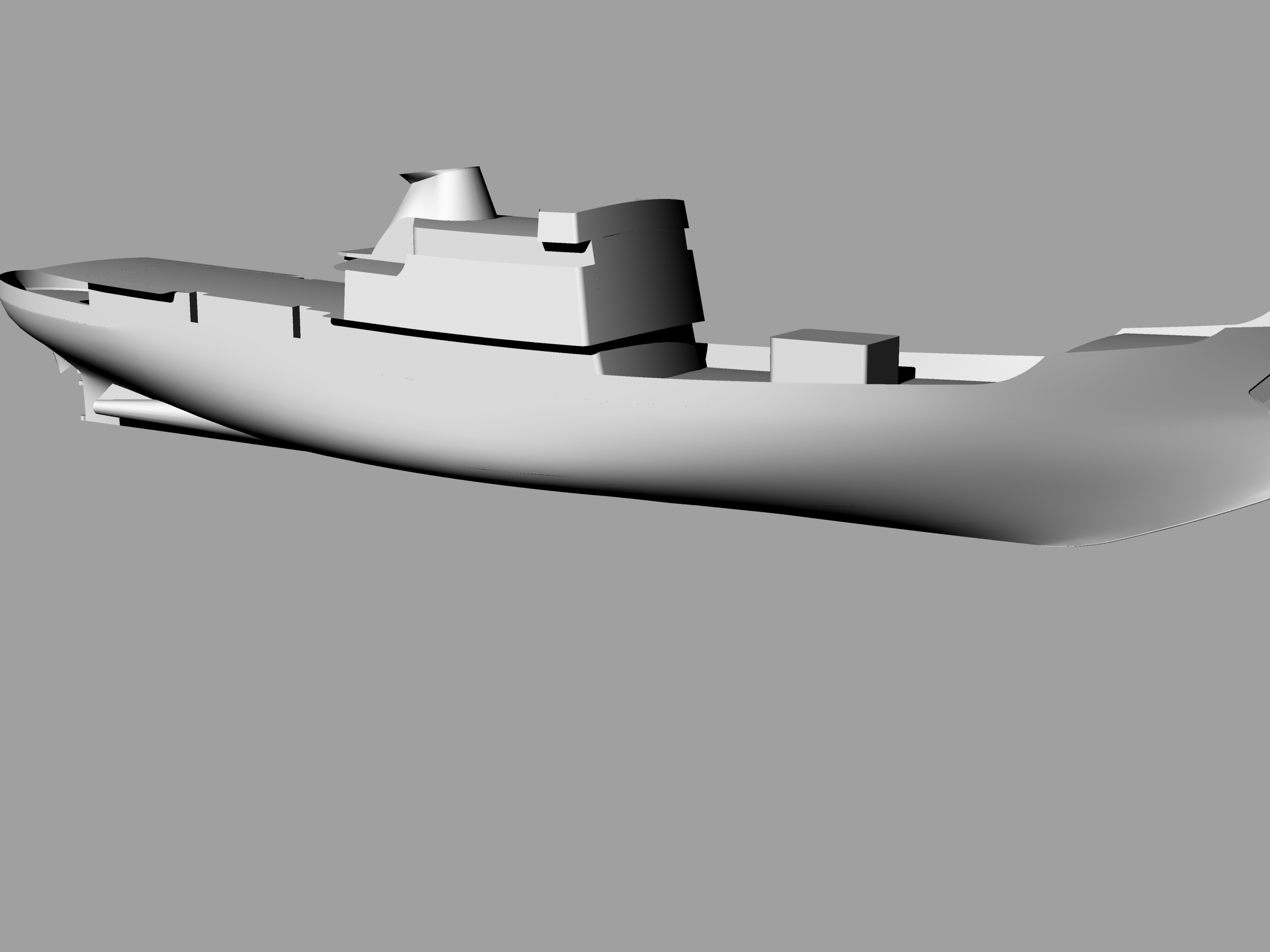

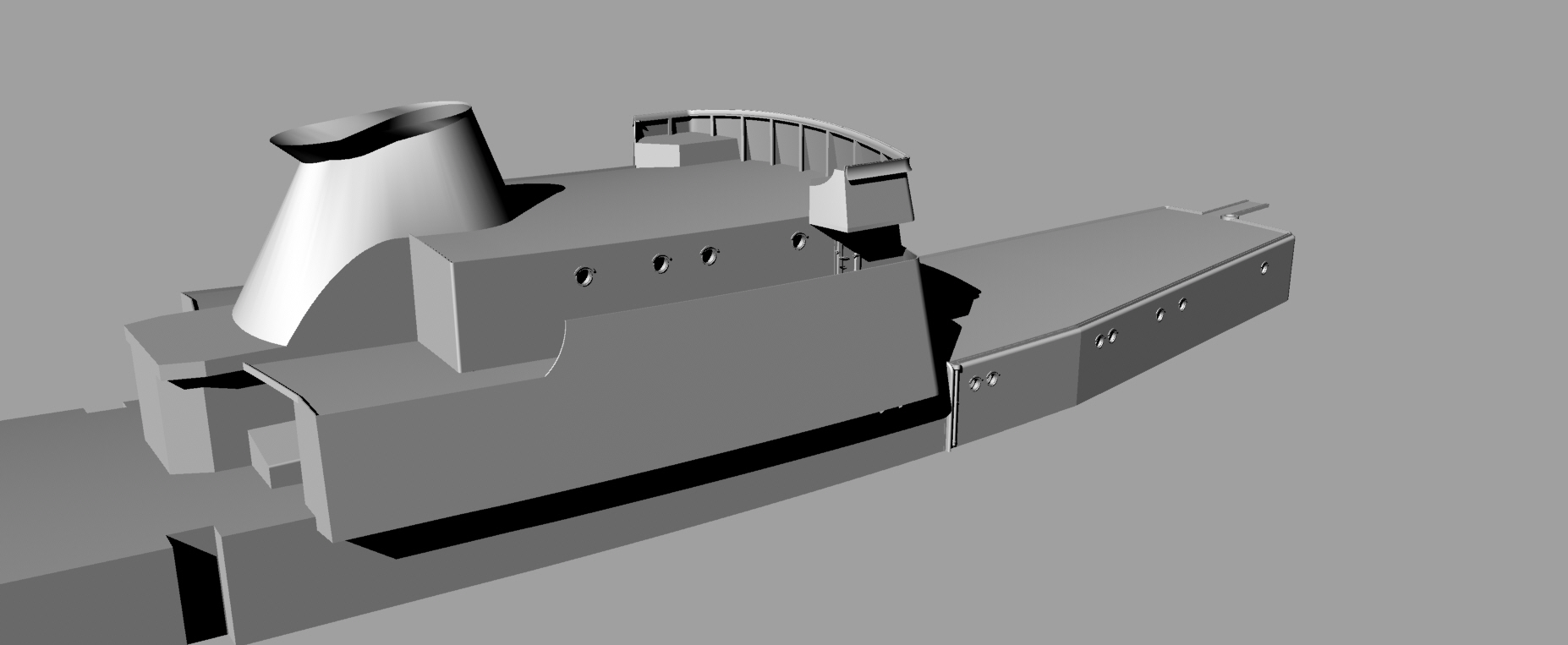

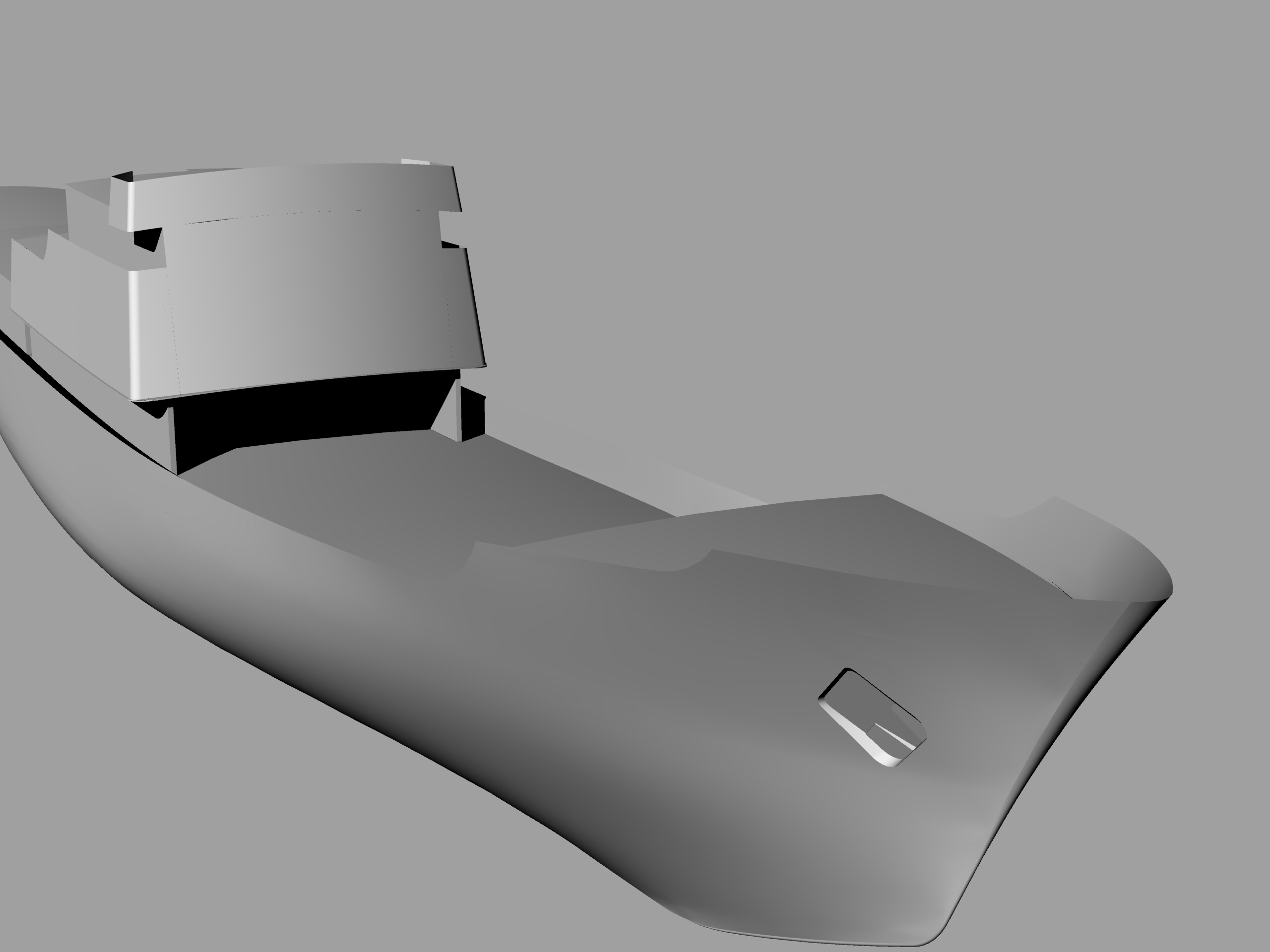

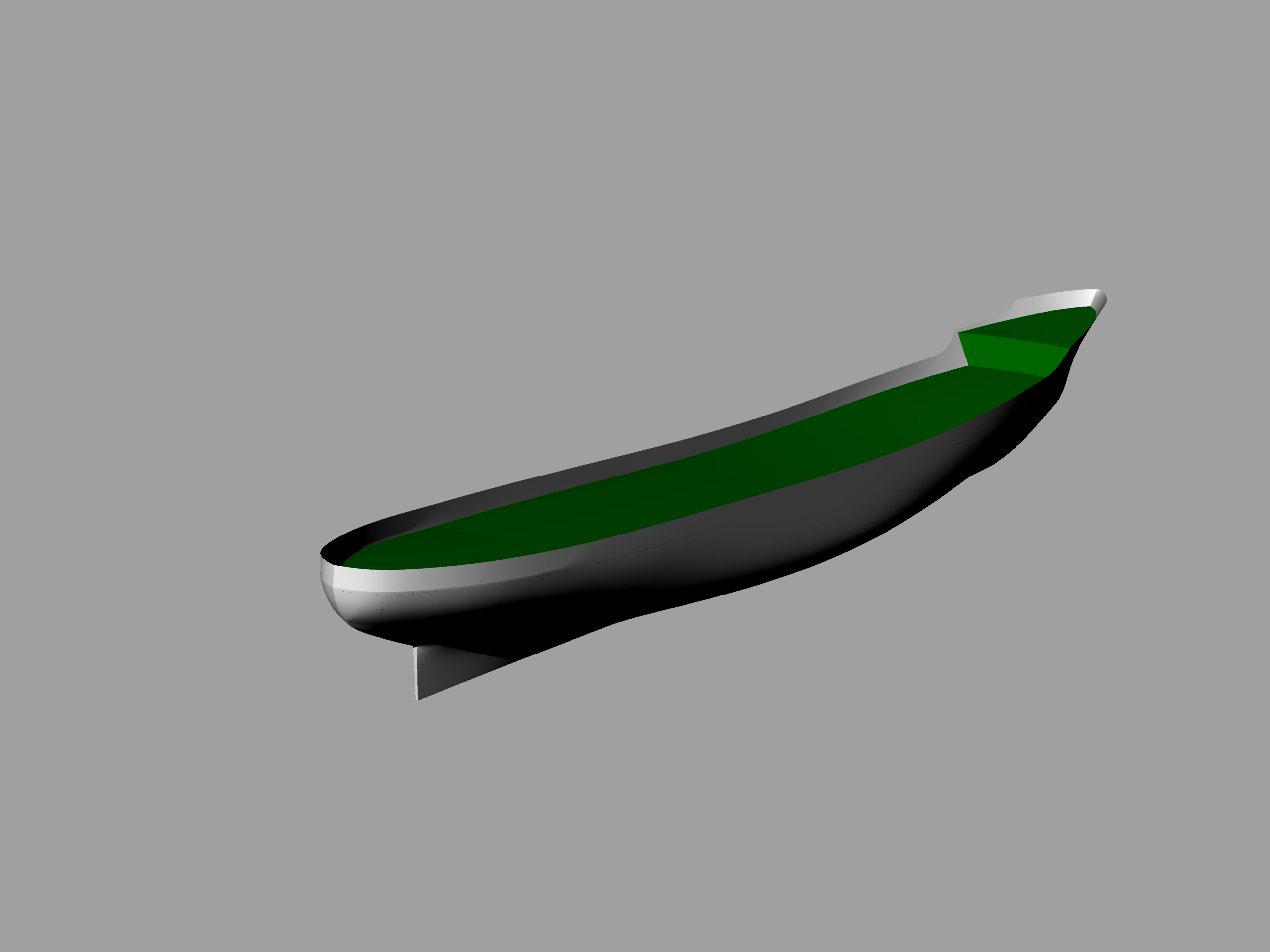

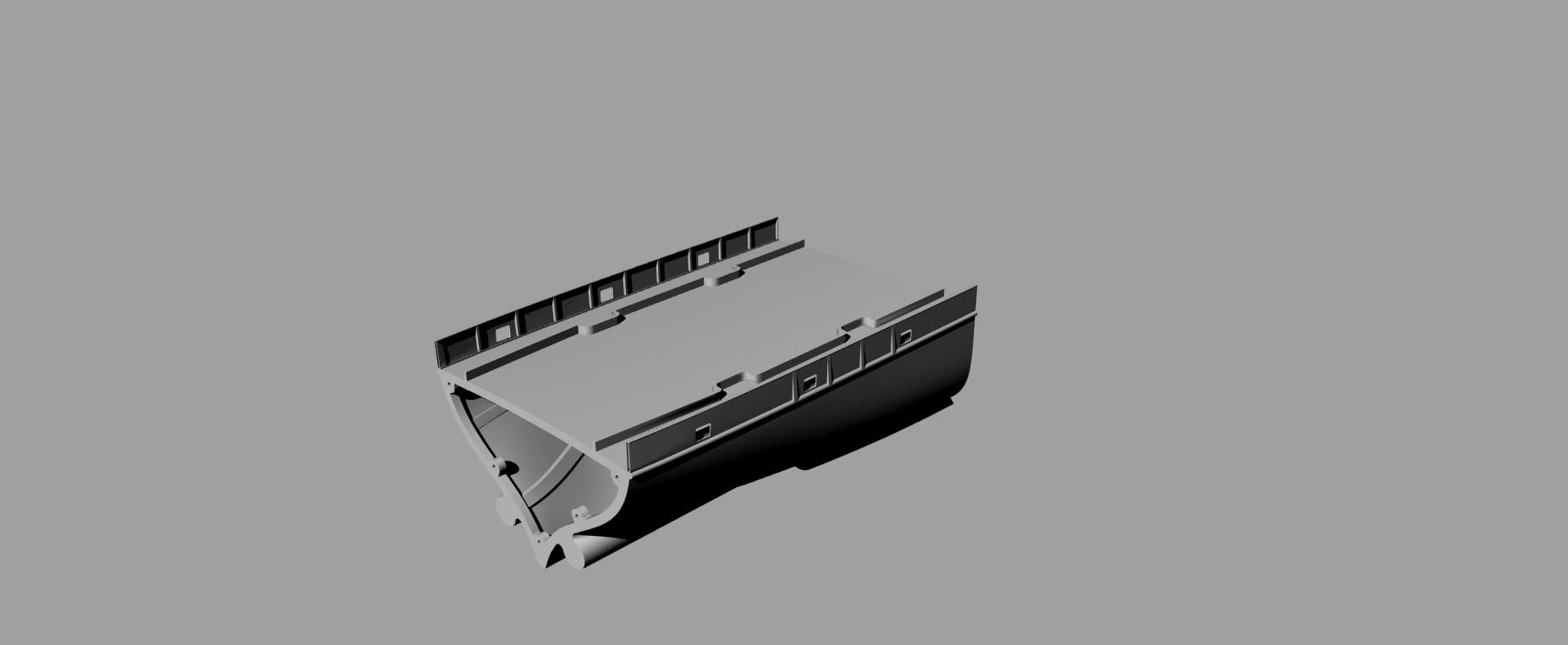

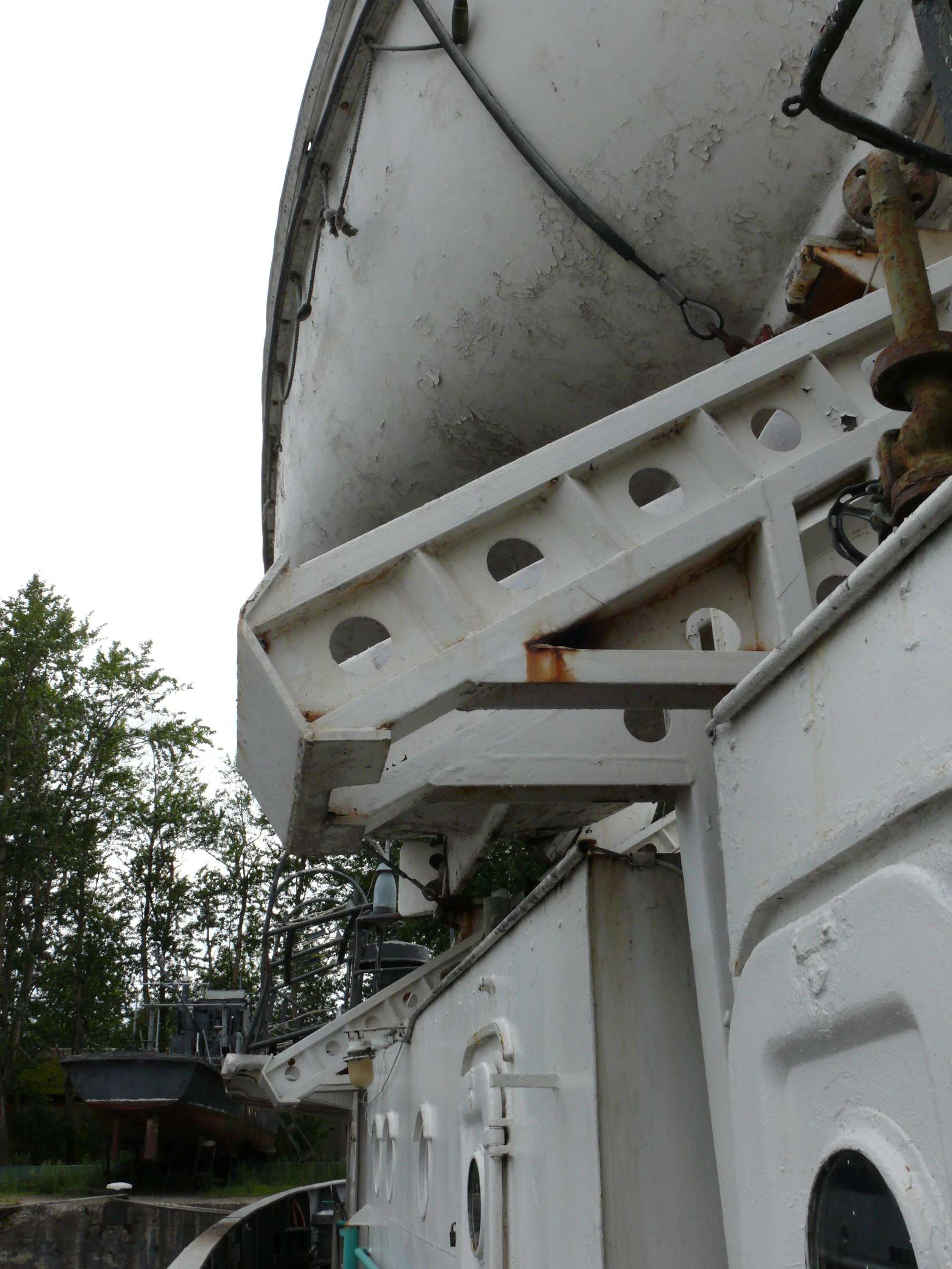

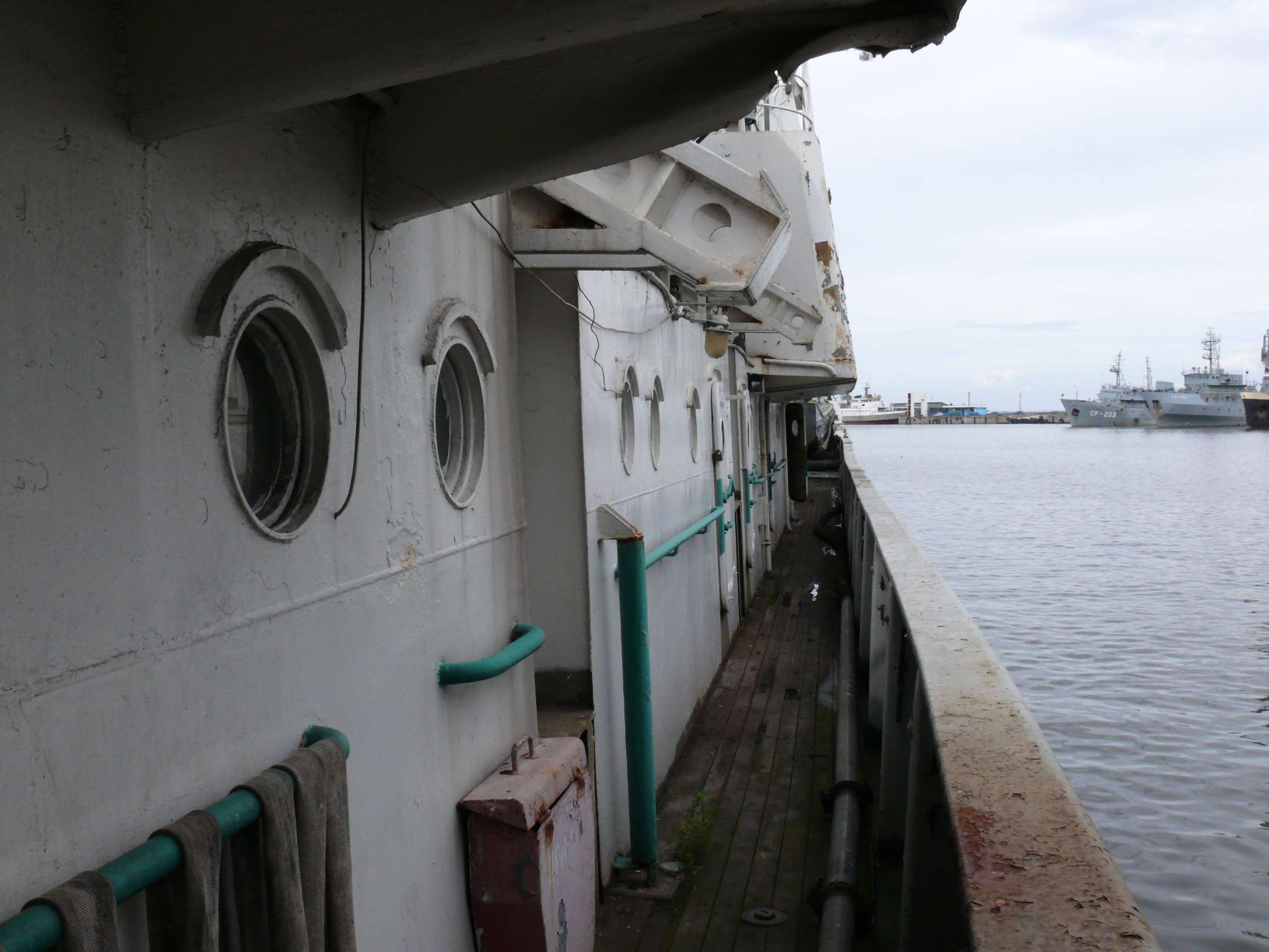

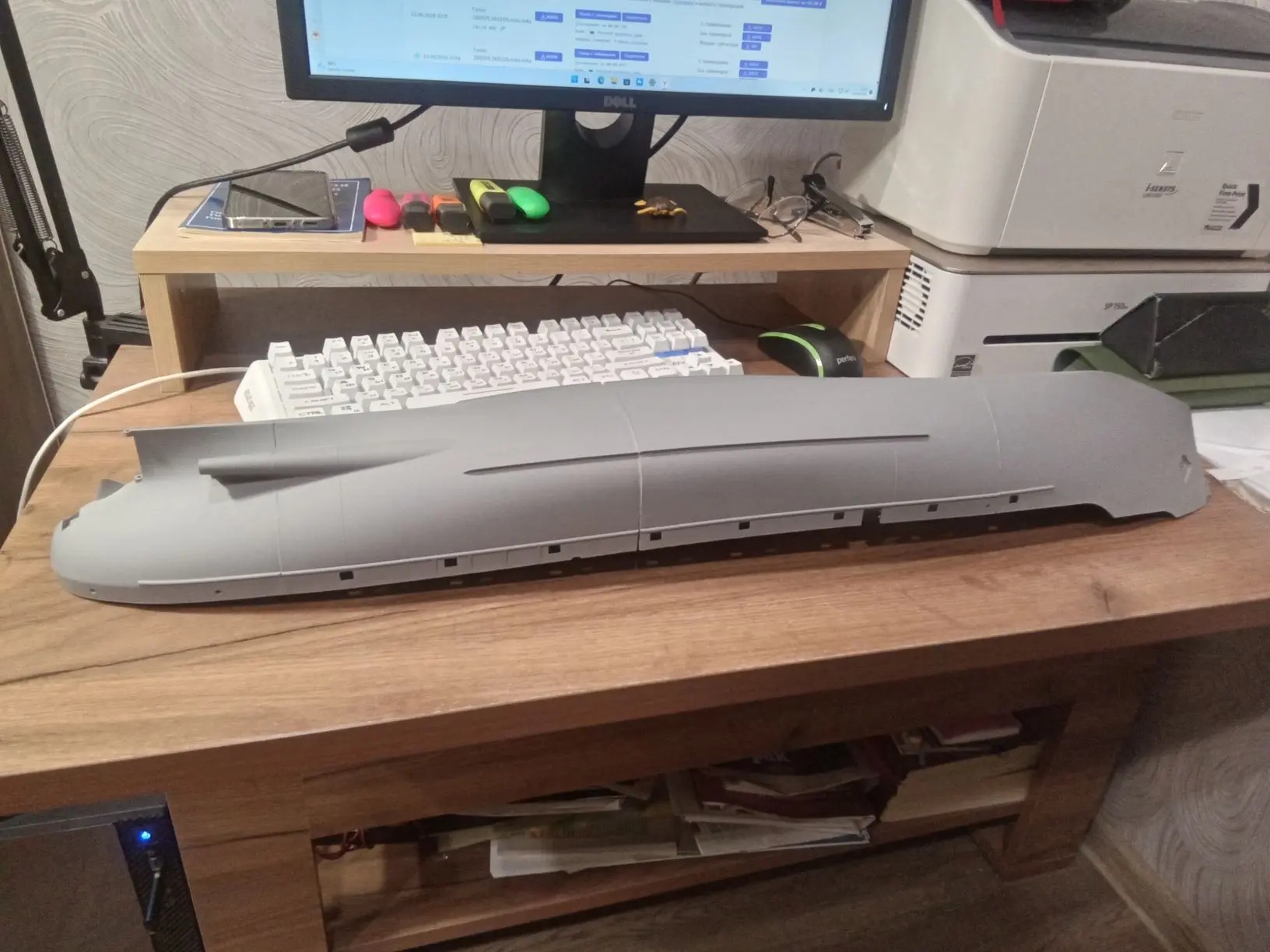

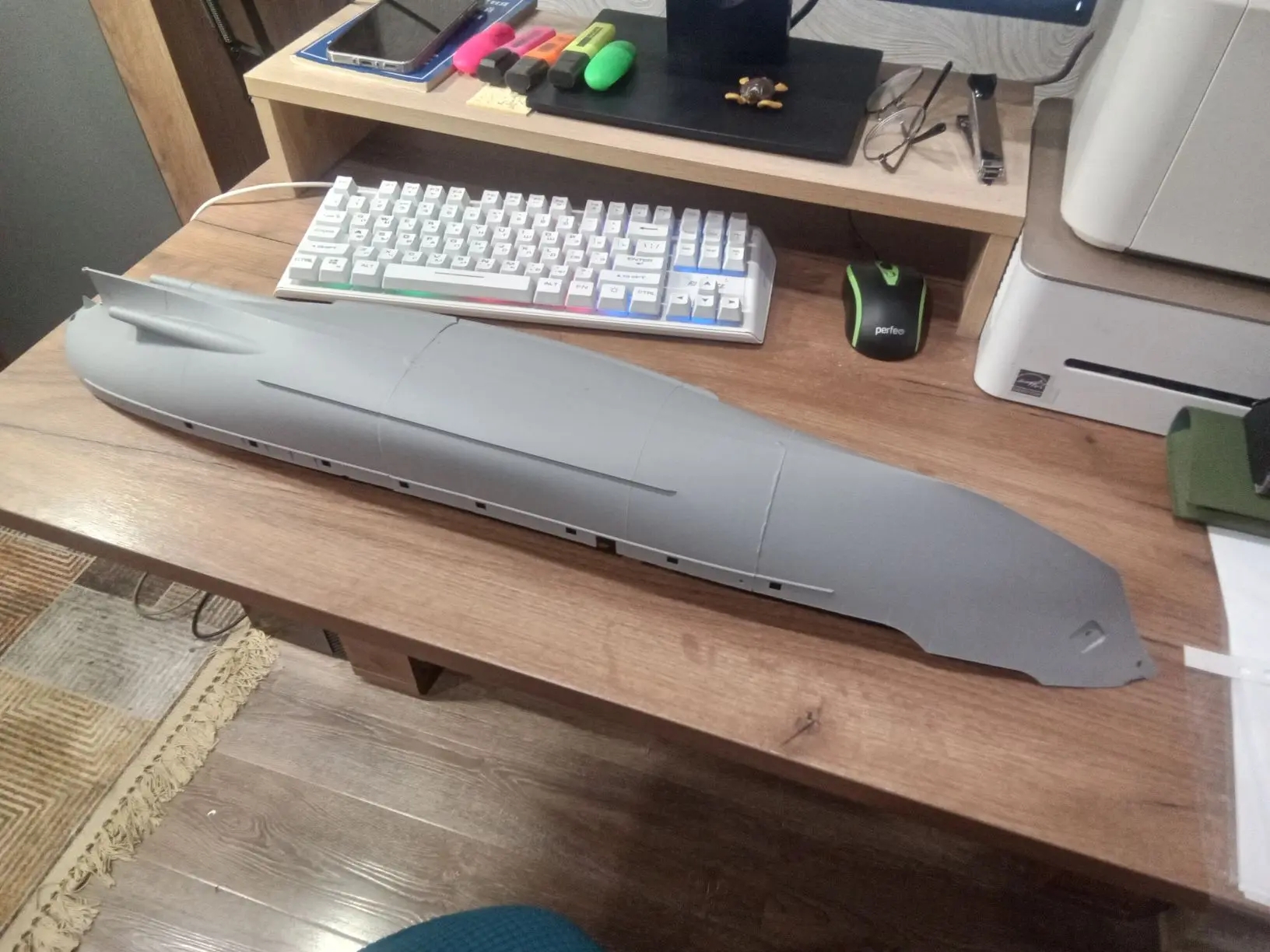

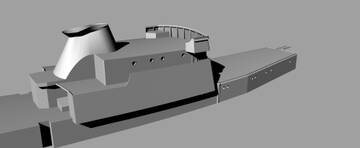

Итак, начал с ревизии теоретического чертежа, благо появились новые данные, которые позволили более достоверно позиционировать линию вала. Построил заново оболочку корпуса, прикинул надстройки. Моделирование идет параллельно по нескольким вариантам - основной - это "ССВ-506" на 1994-1998 г.г., второй - это "ССВ-506" до модернизации и появления "трамвая" на верхней палубе - можно сказать, исходный гидрограф с некоторыми своими "деталями", третий - это "Лиман" - просто в память о погибшем корабле его старпому - моему однокашнику...
https://upforme.ru/uploads/0013/94/06/9/t801104.jpg https://upforme.ru/uploads/0013/94/06/9/t408690.jpg https://upforme.ru/uploads/0013/94/06/9/t573335.jpg https://upforme.ru/uploads/0013/94/06/9/t728244.jpg
https://upforme.ru/uploads/0013/94/06/9/t991638.jpg https://upforme.ru/uploads/0013/94/06/9/t803983.jpg https://upforme.ru/uploads/0013/94/06/9/t74174.jpg https://upforme.ru/uploads/0013/94/06/9/t741745.jpg
https://upforme.ru/uploads/0013/94/06/9/t394618.jpg https://upforme.ru/uploads/0013/94/06/9/t303589.jpg https://upforme.ru/uploads/0013/94/06/9/t54844.jpg https://upforme.ru/uploads/0013/94/06/9/t372217.jpg
https://upforme.ru/uploads/0013/94/06/9/t899989.jpg https://upforme.ru/uploads/0013/94/06/9/t963266.jpg https://upforme.ru/uploads/0013/94/06/9/t349224.jpg https://upforme.ru/uploads/0013/94/06/9/t709550.jpg
https://upforme.ru/uploads/0013/94/06/9/t815232.jpg https://upforme.ru/uploads/0013/94/06/9/t870314.jpg https://upforme.ru/uploads/0013/94/06/9/t438964.jpg

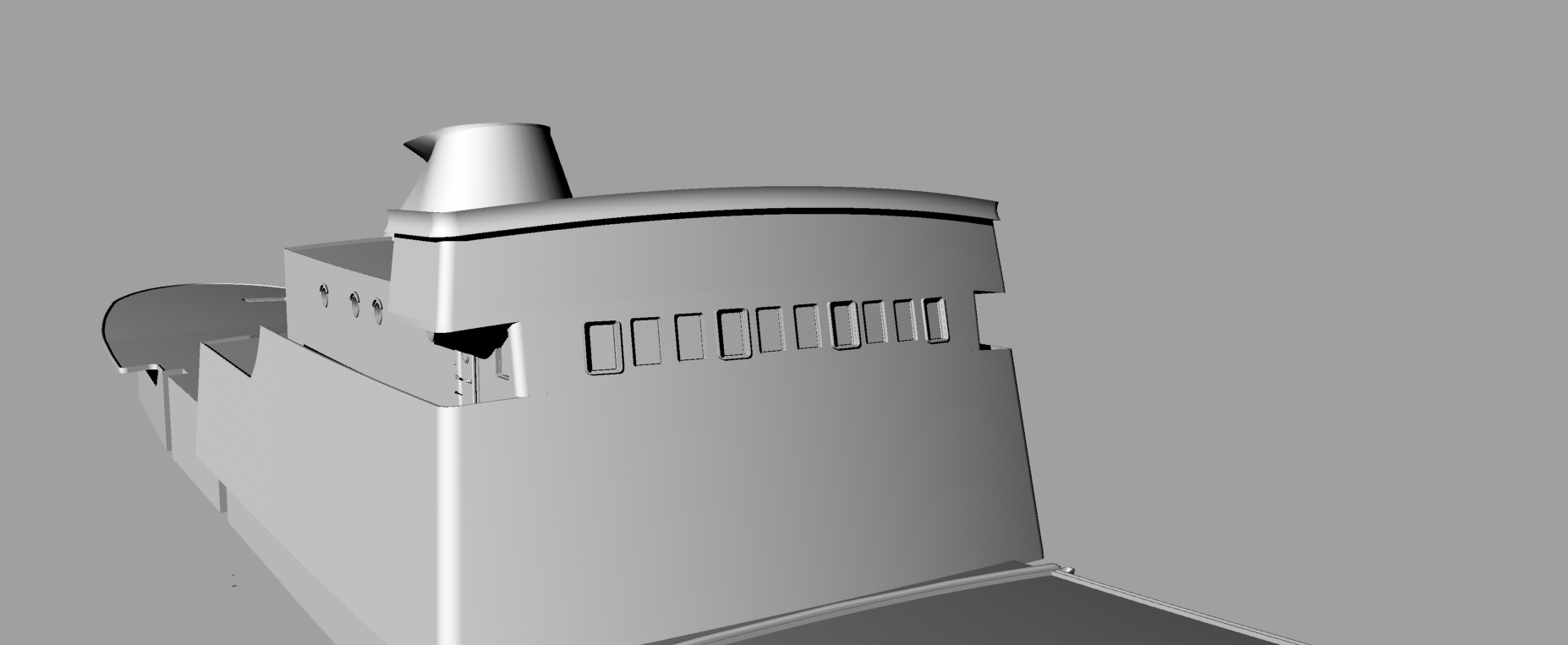

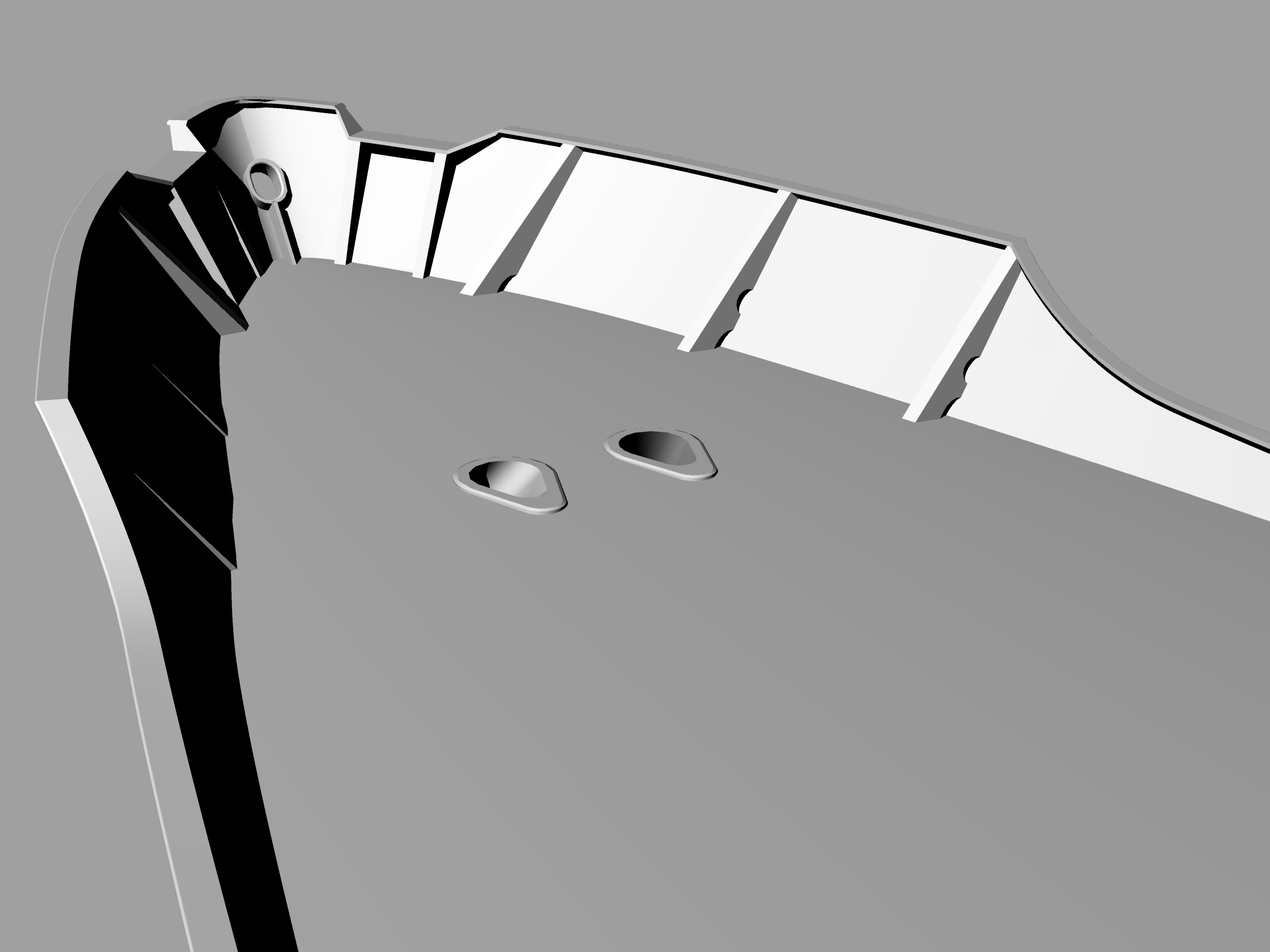

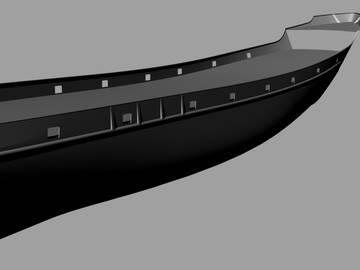

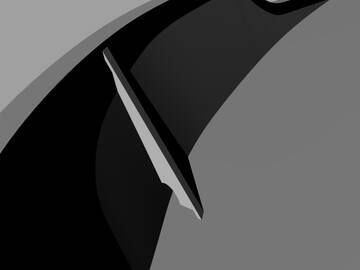

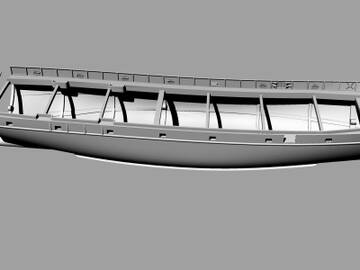

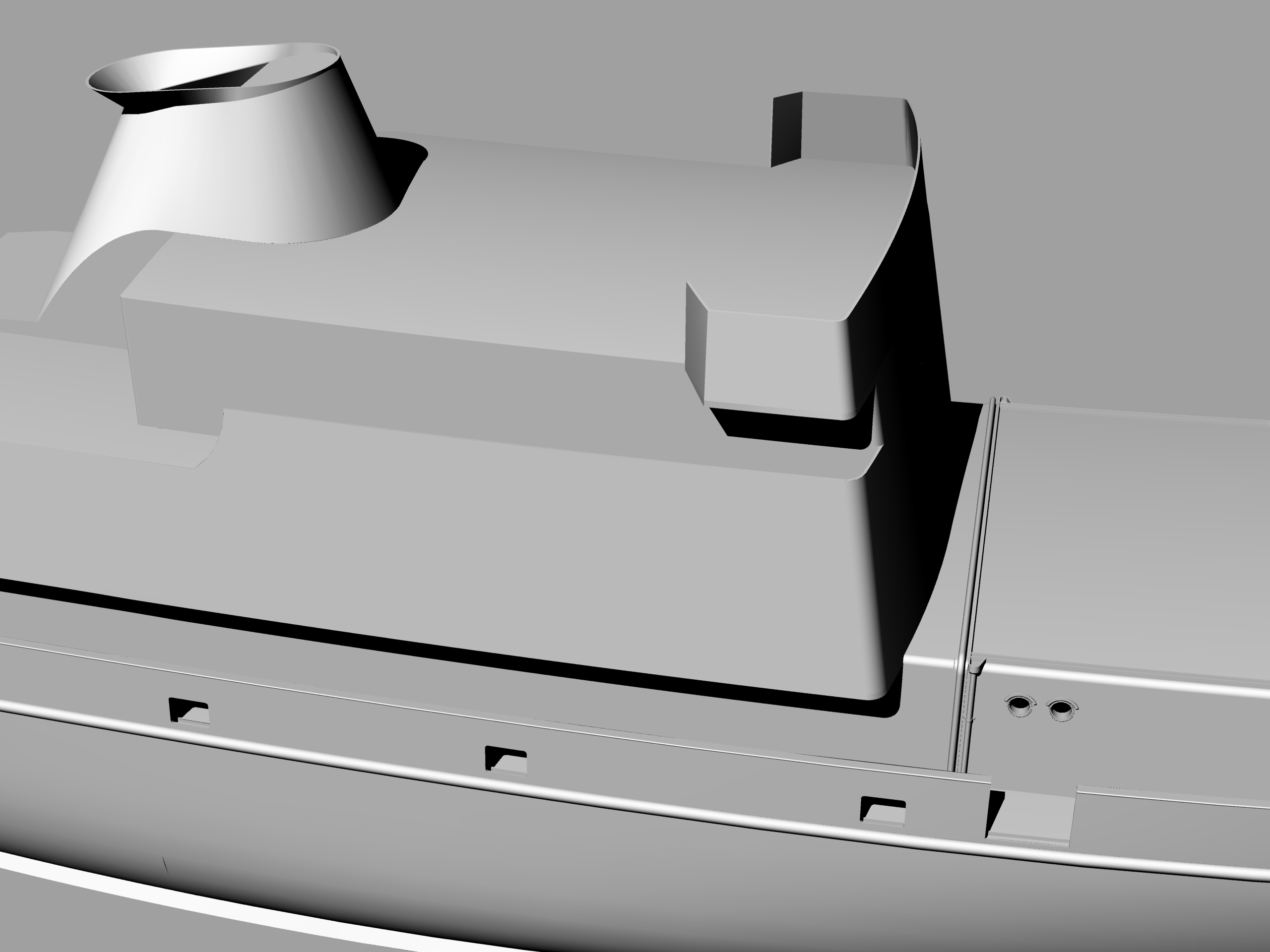

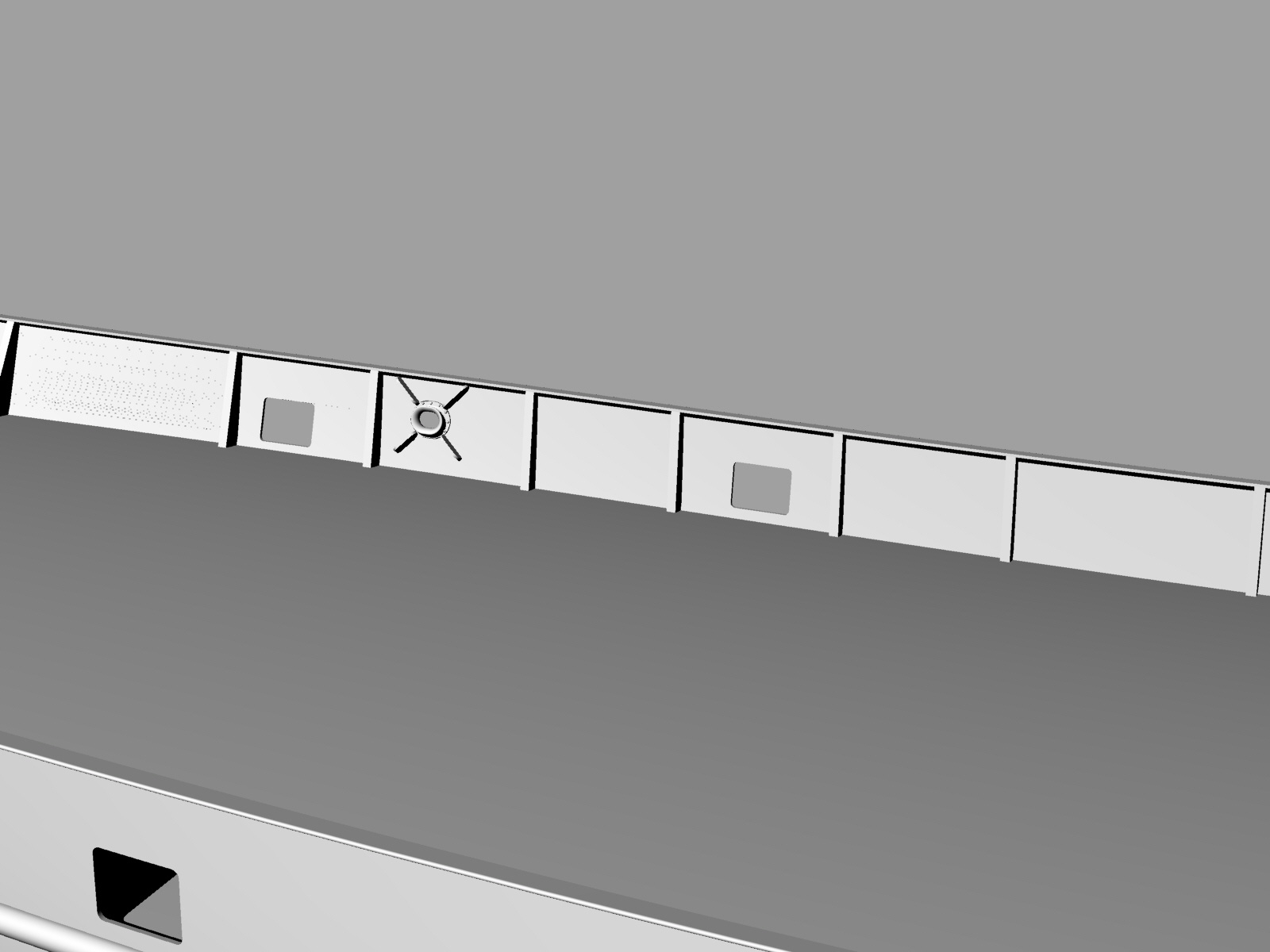

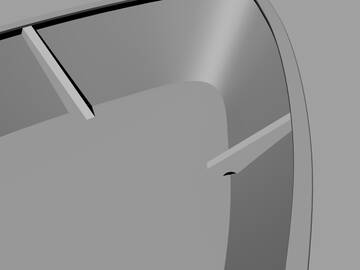

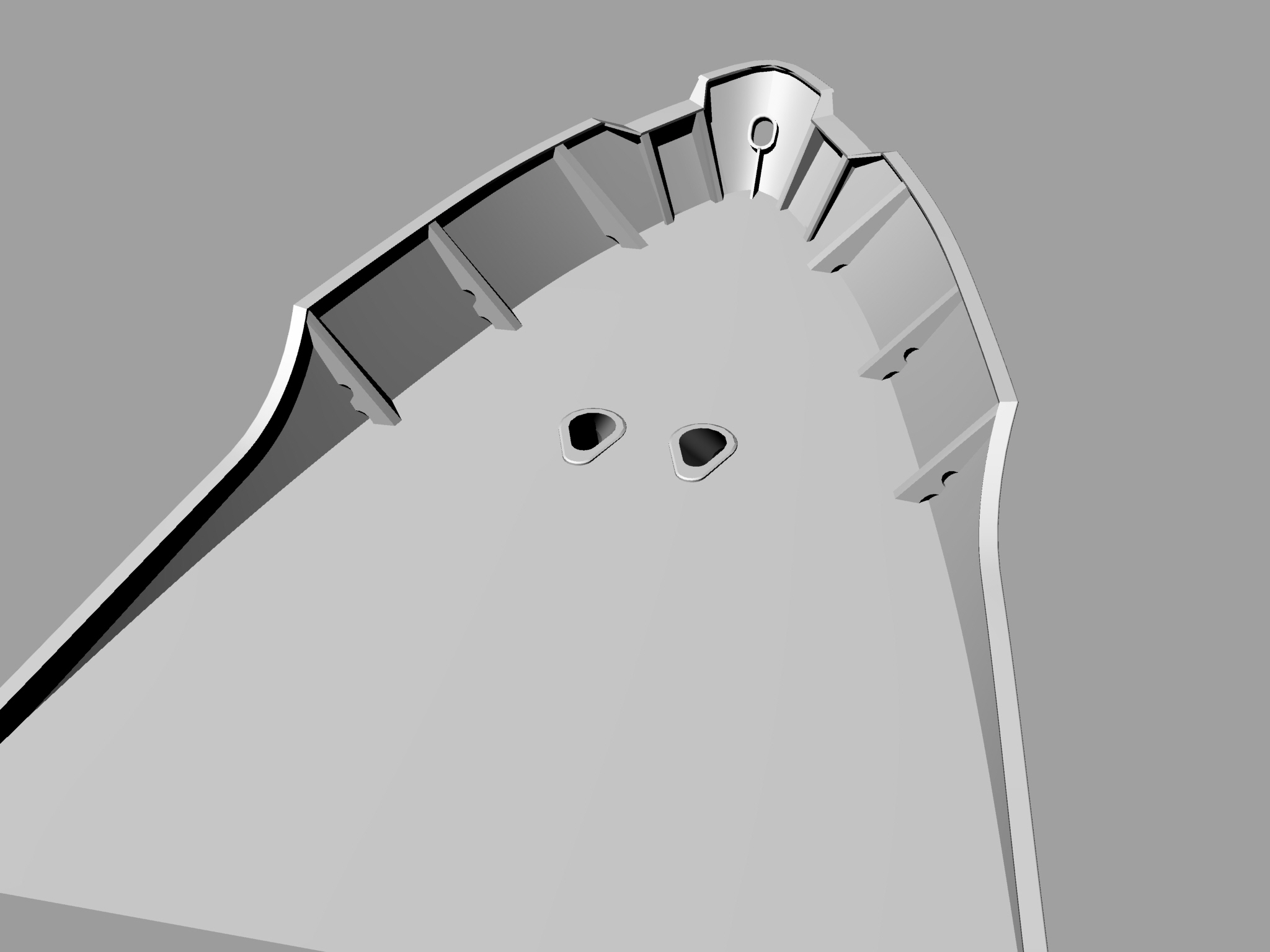

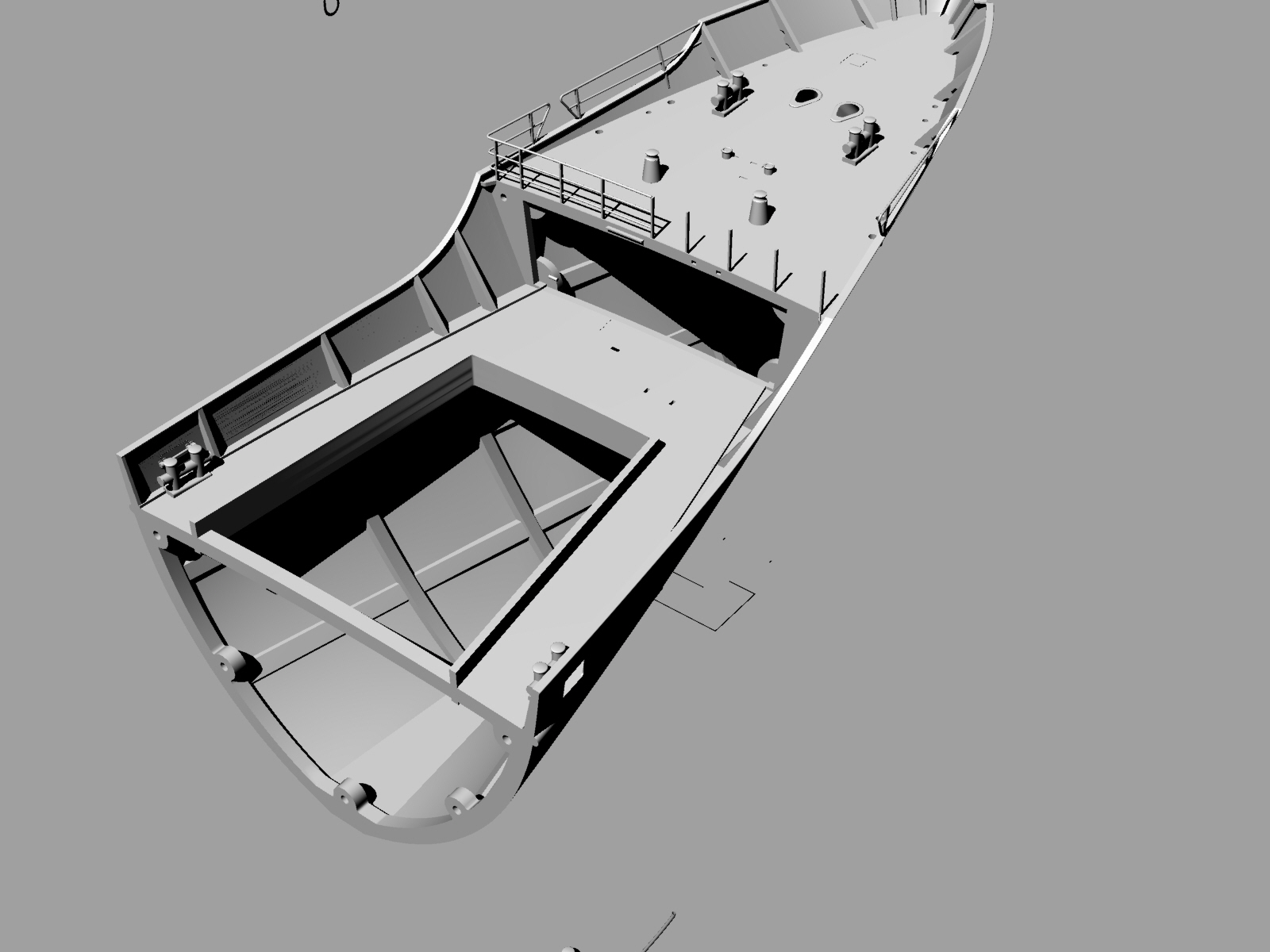

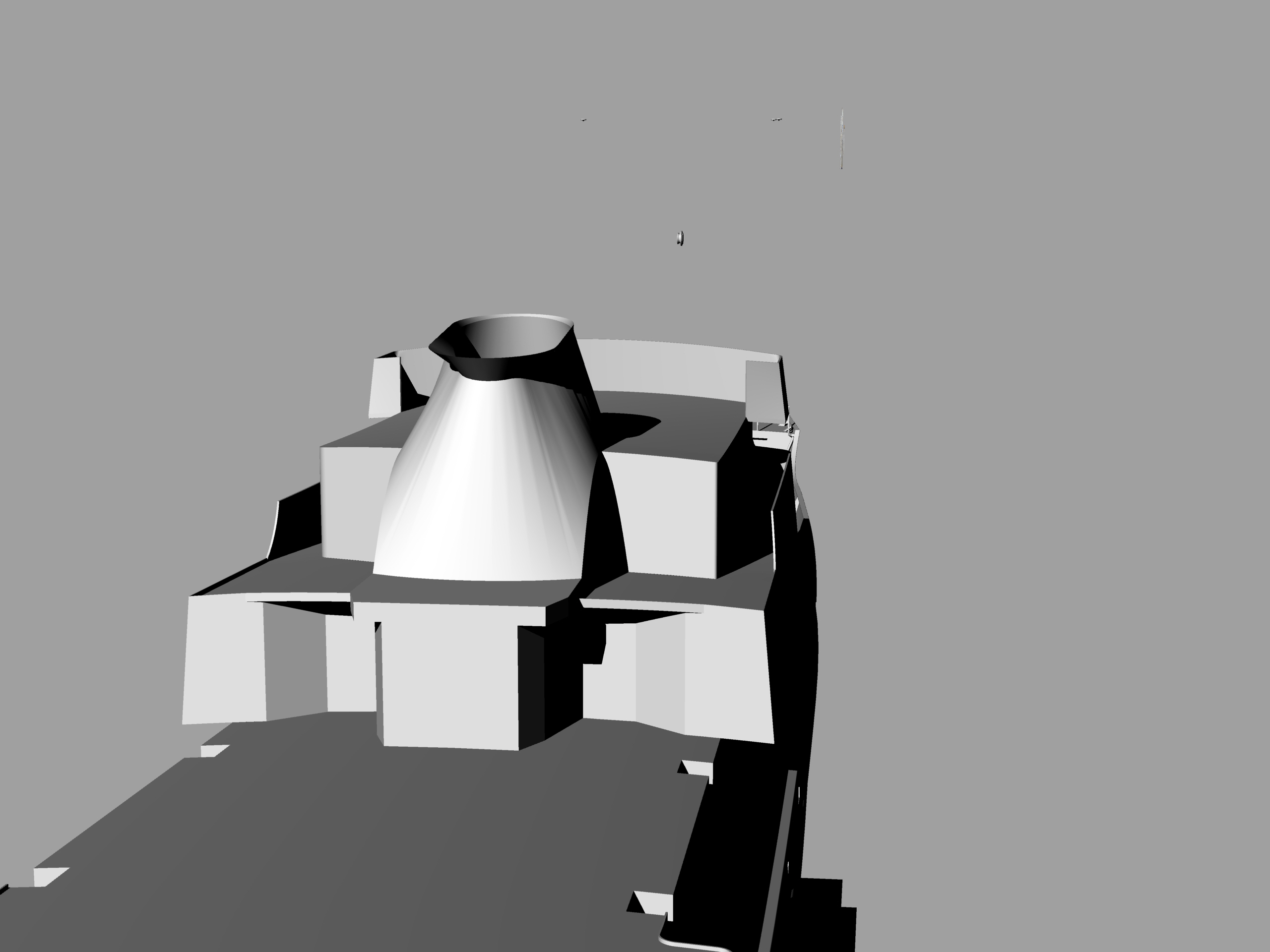

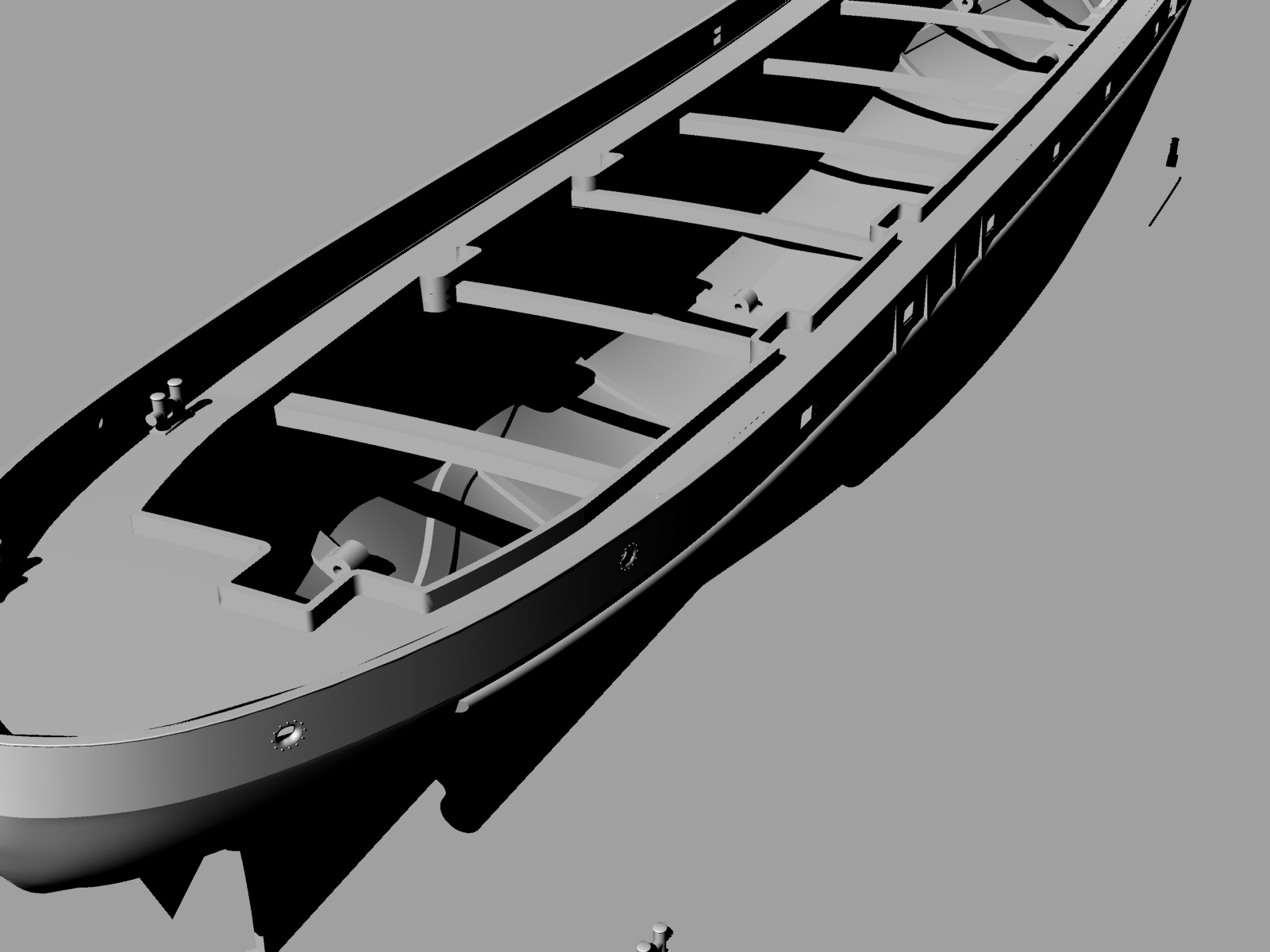

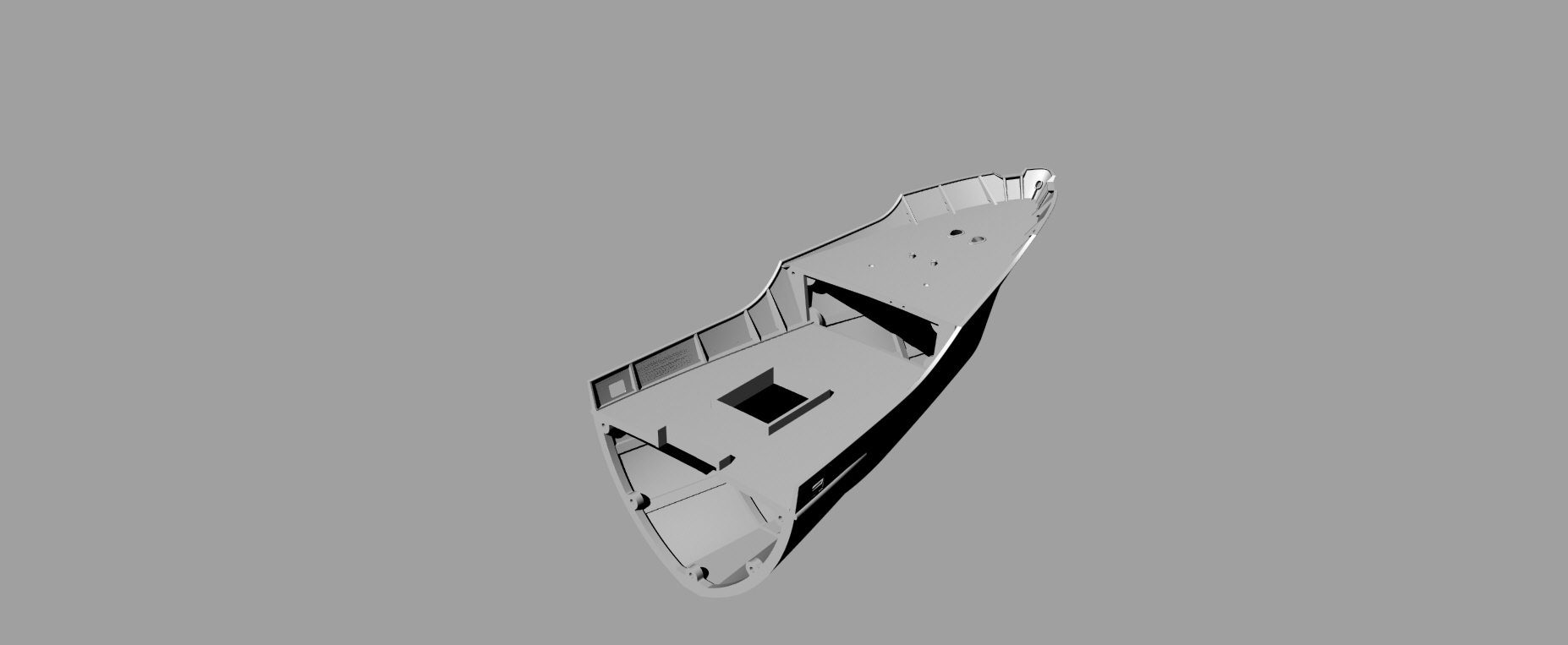

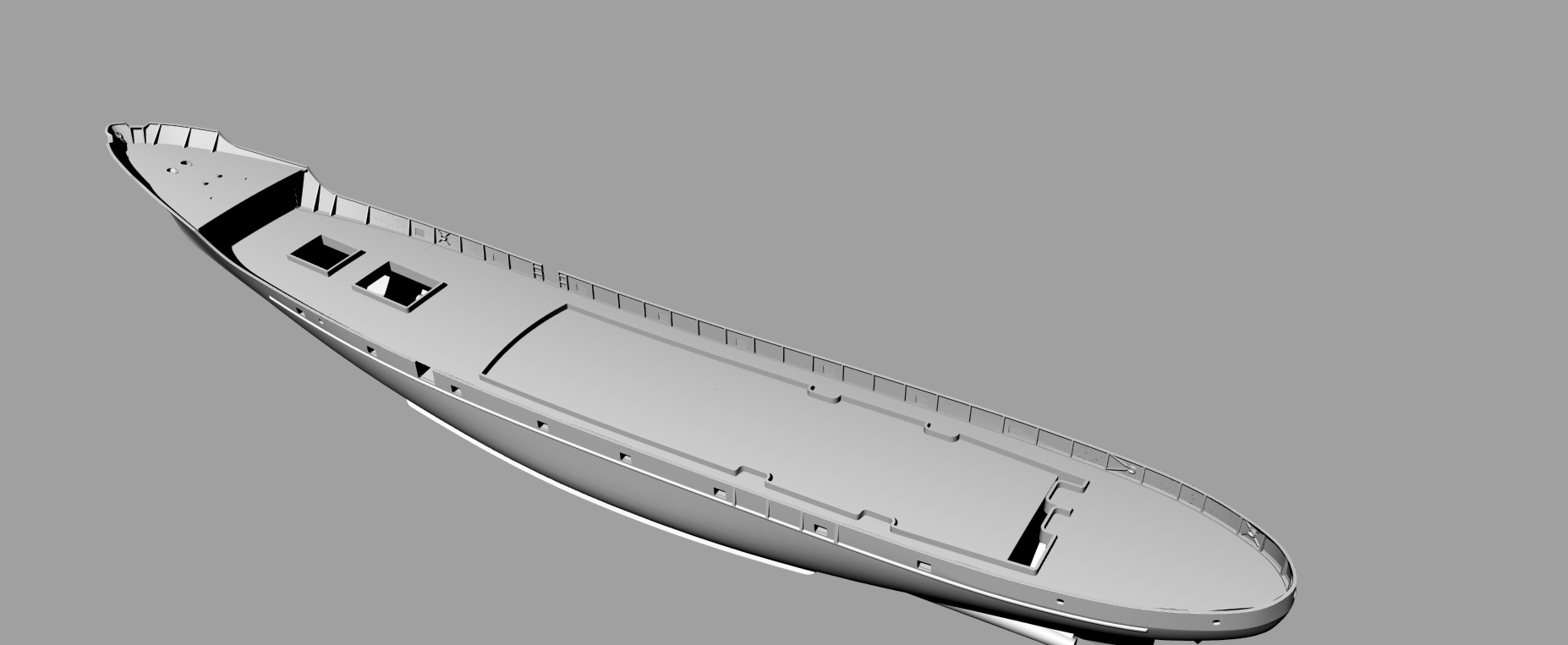

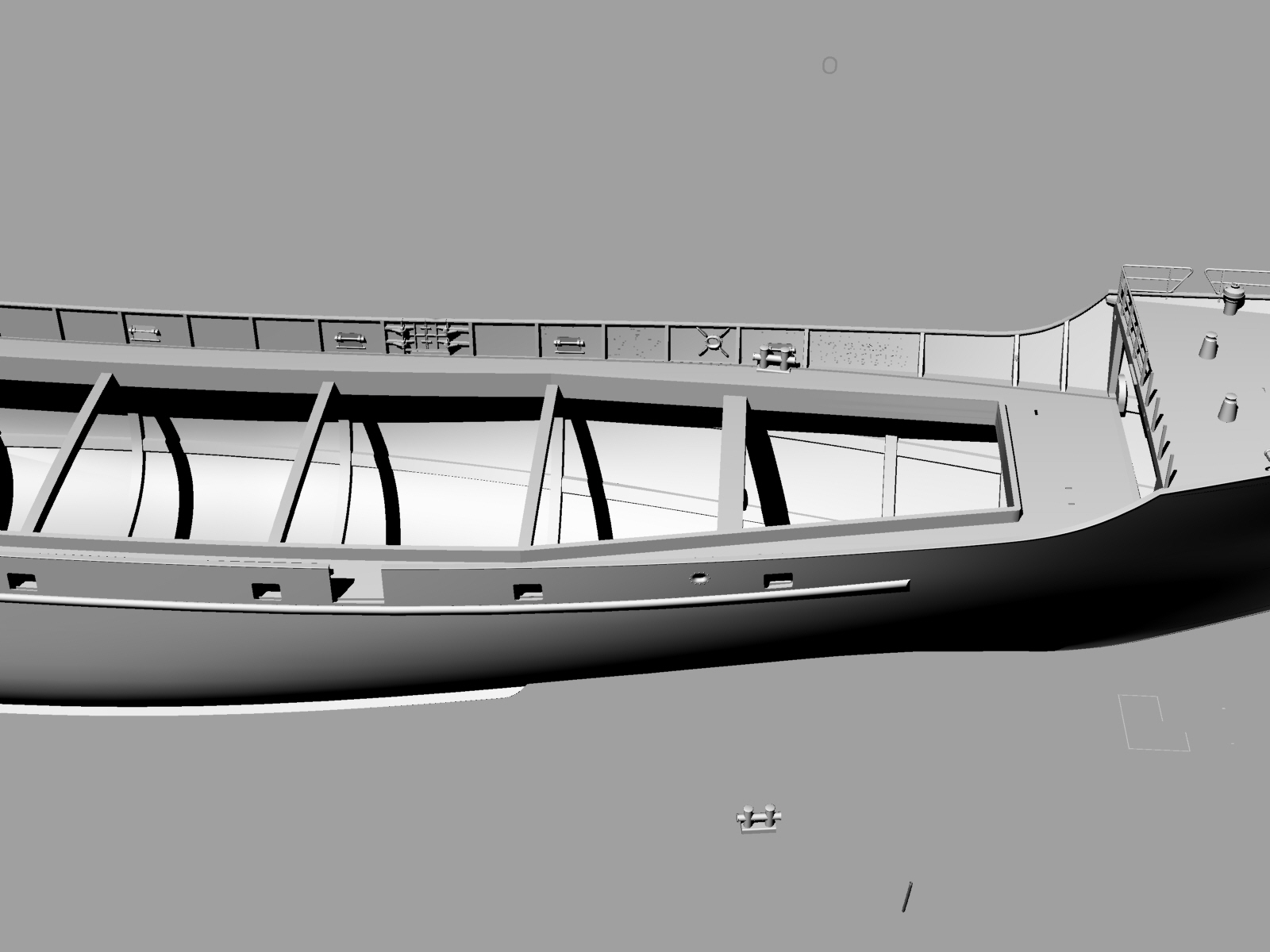

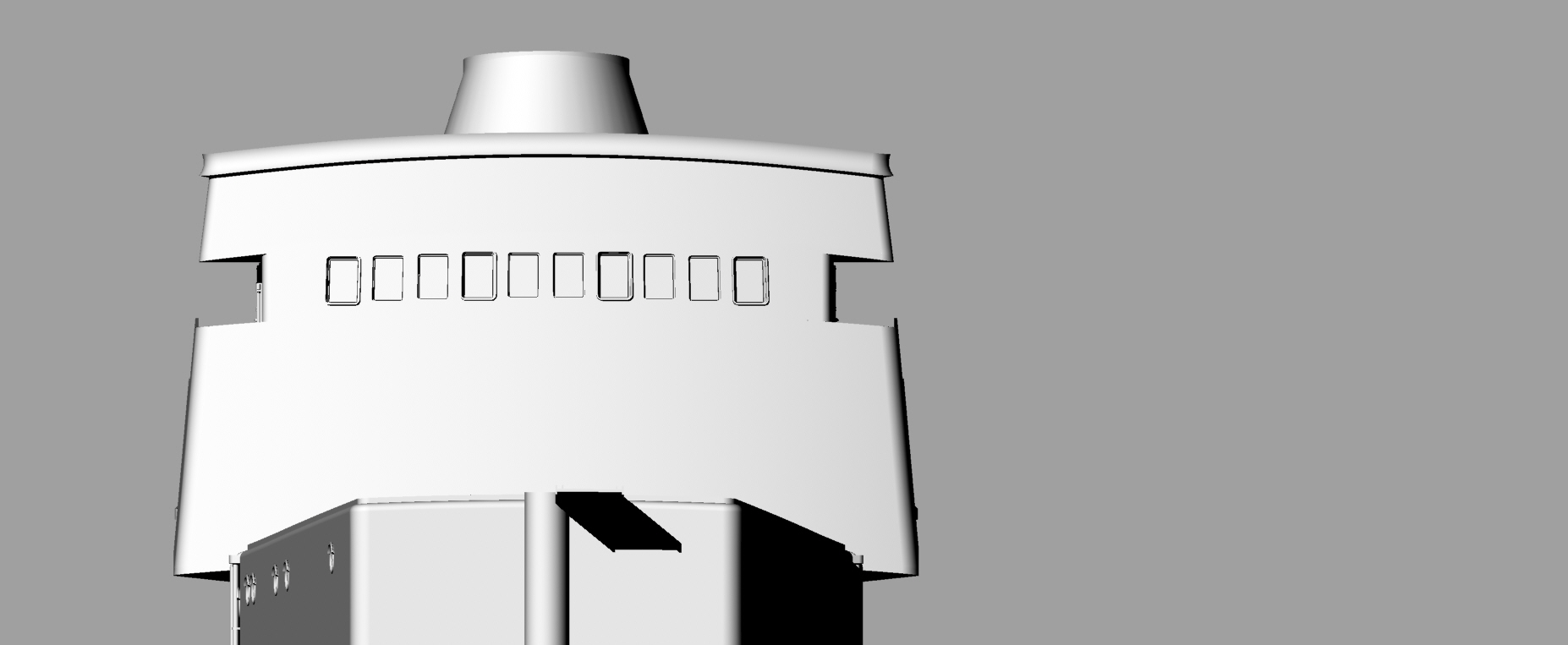

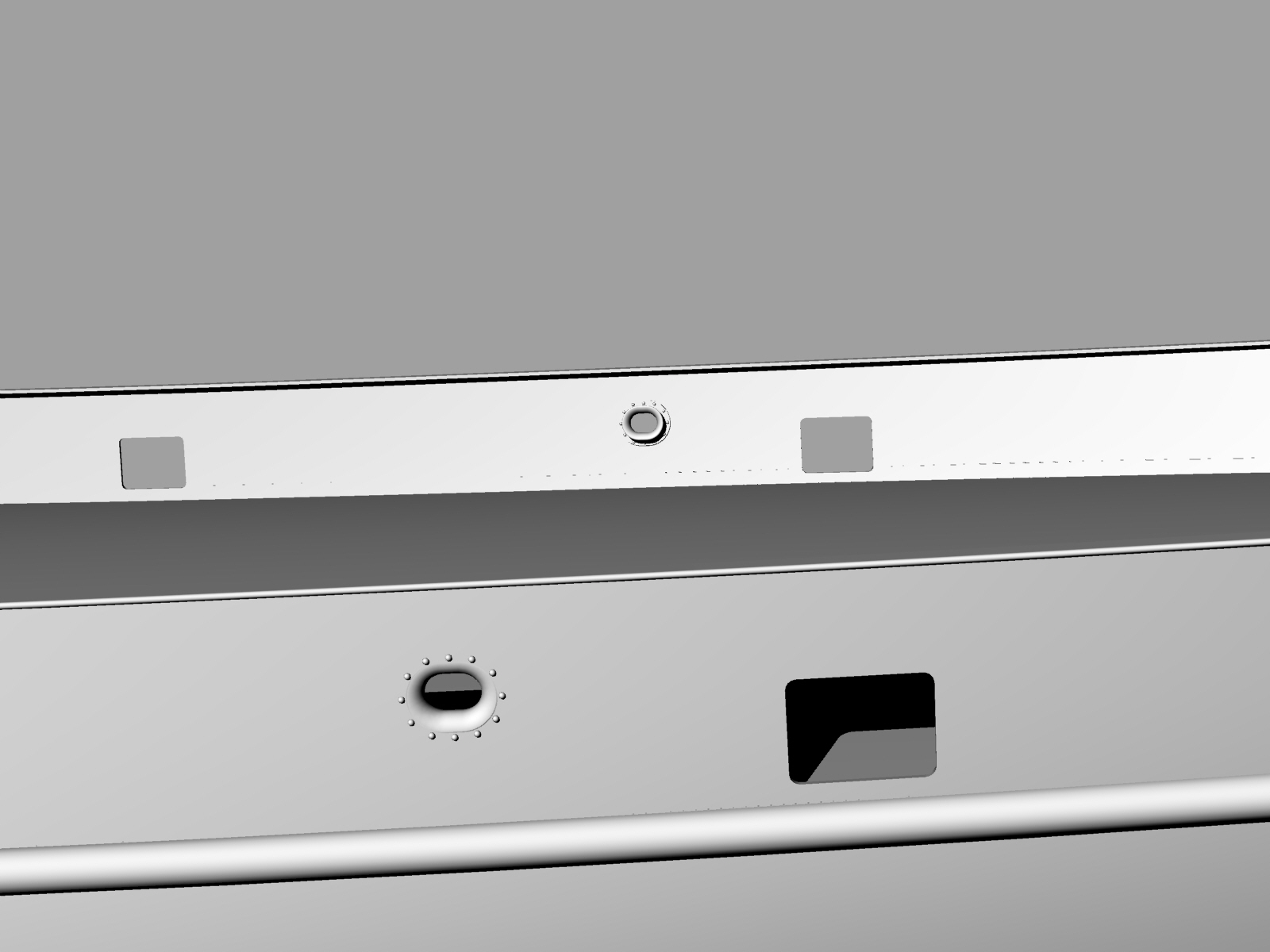

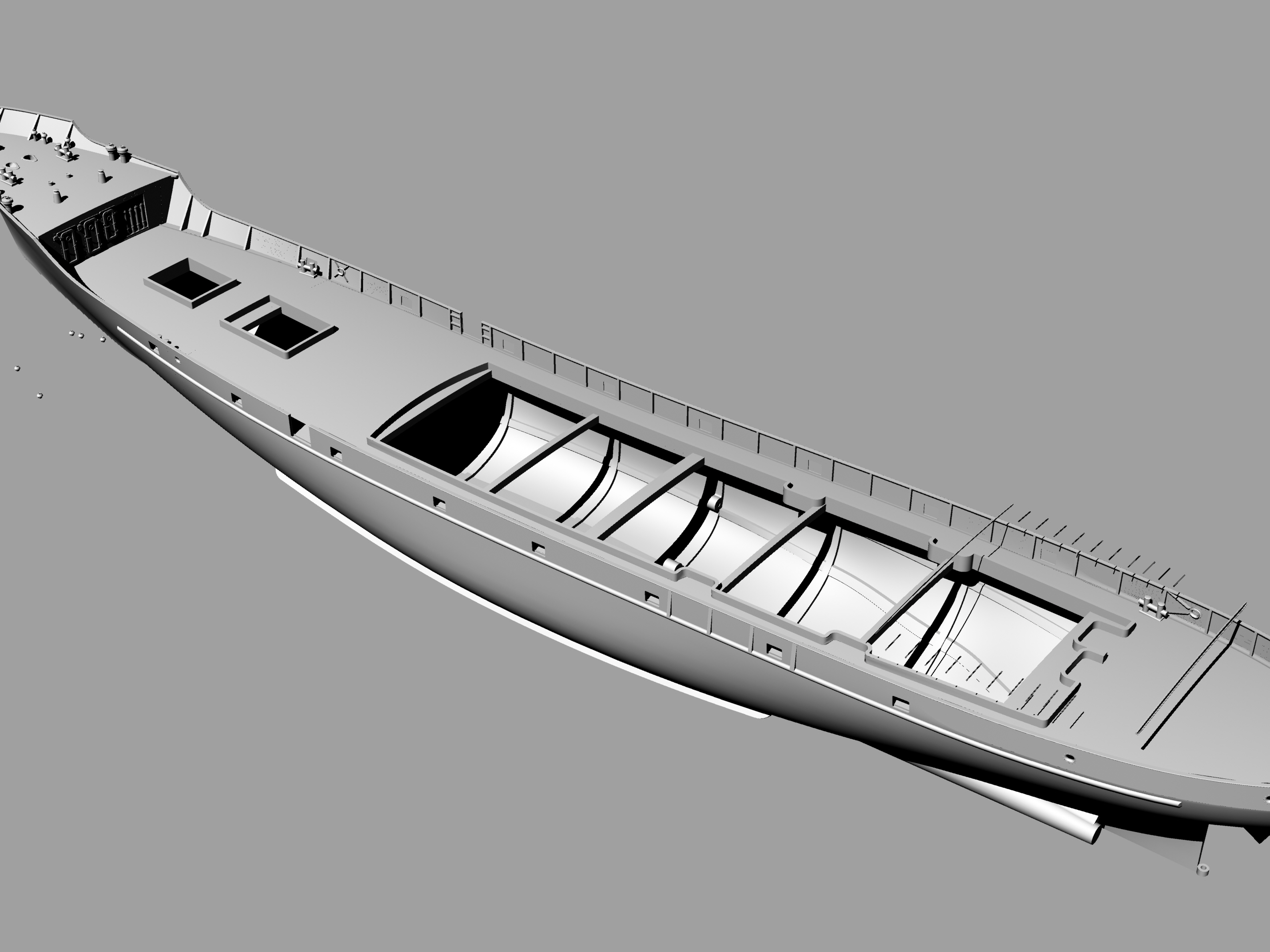

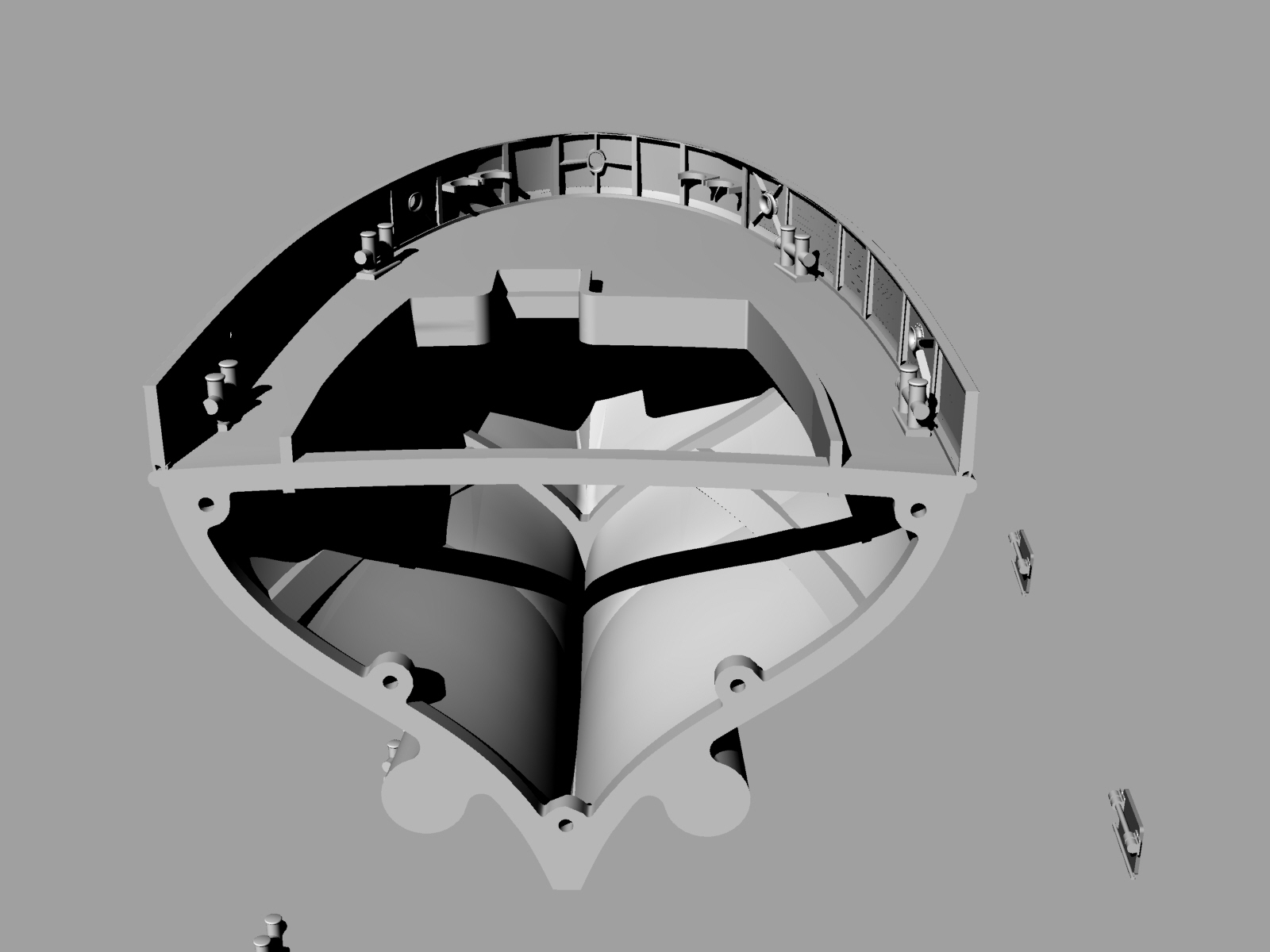

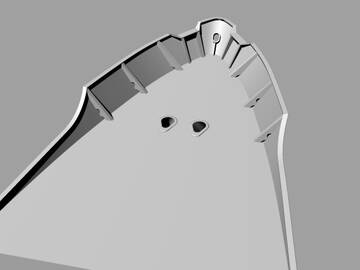

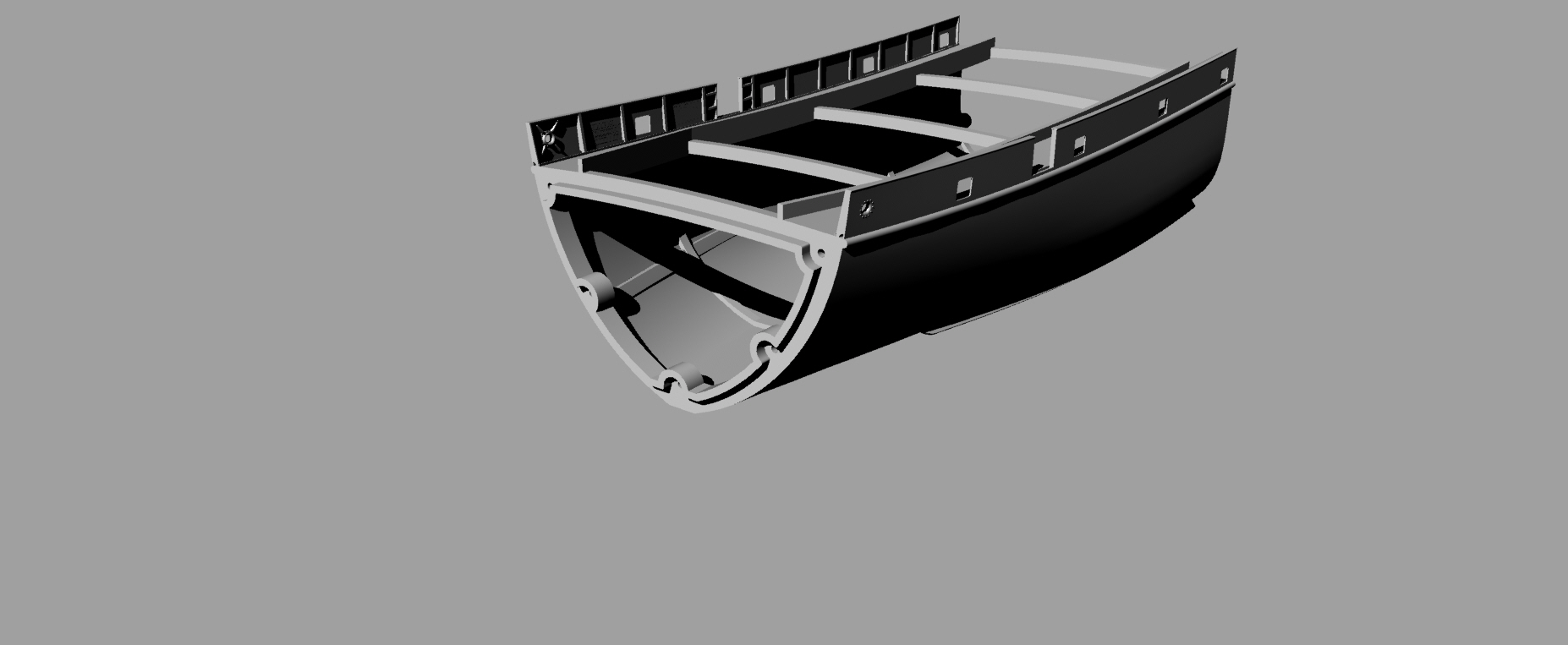

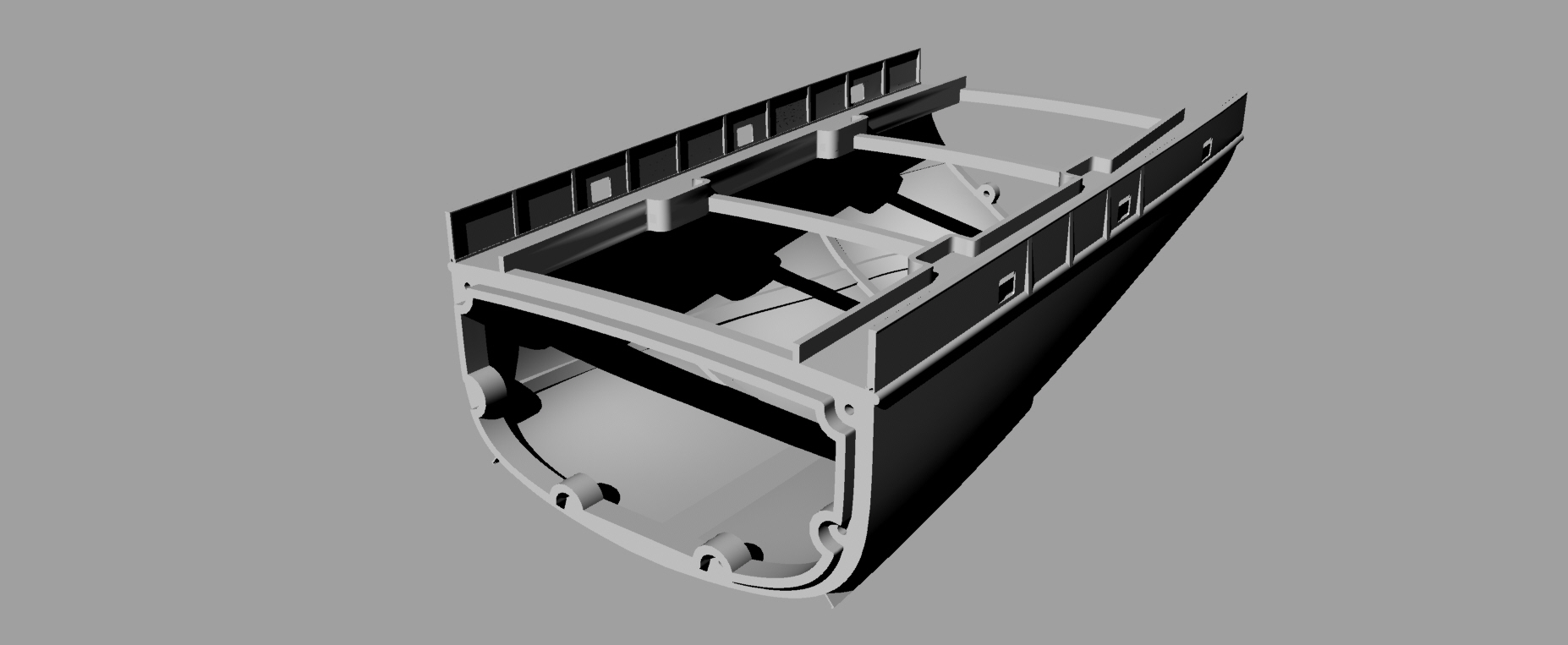

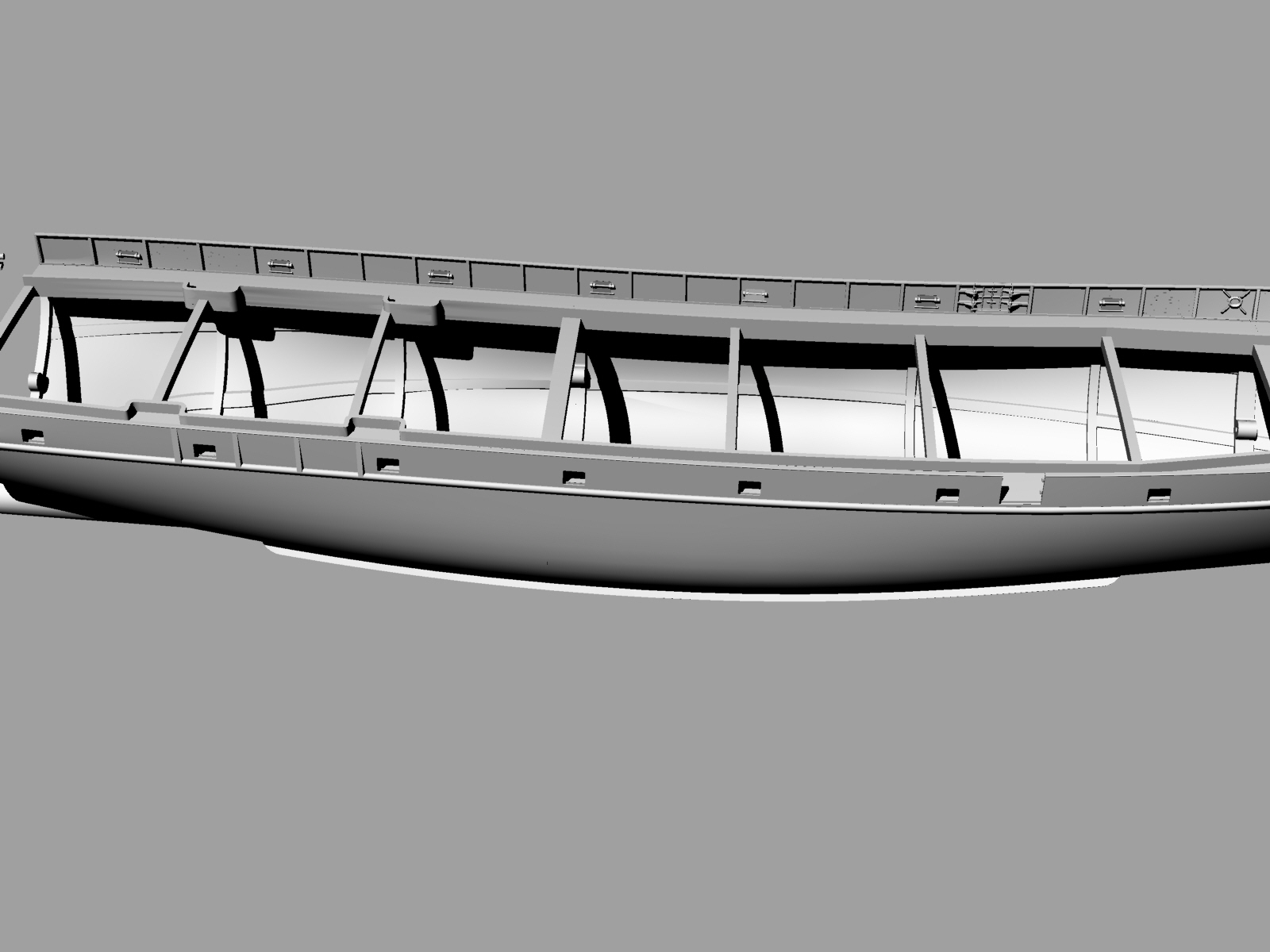

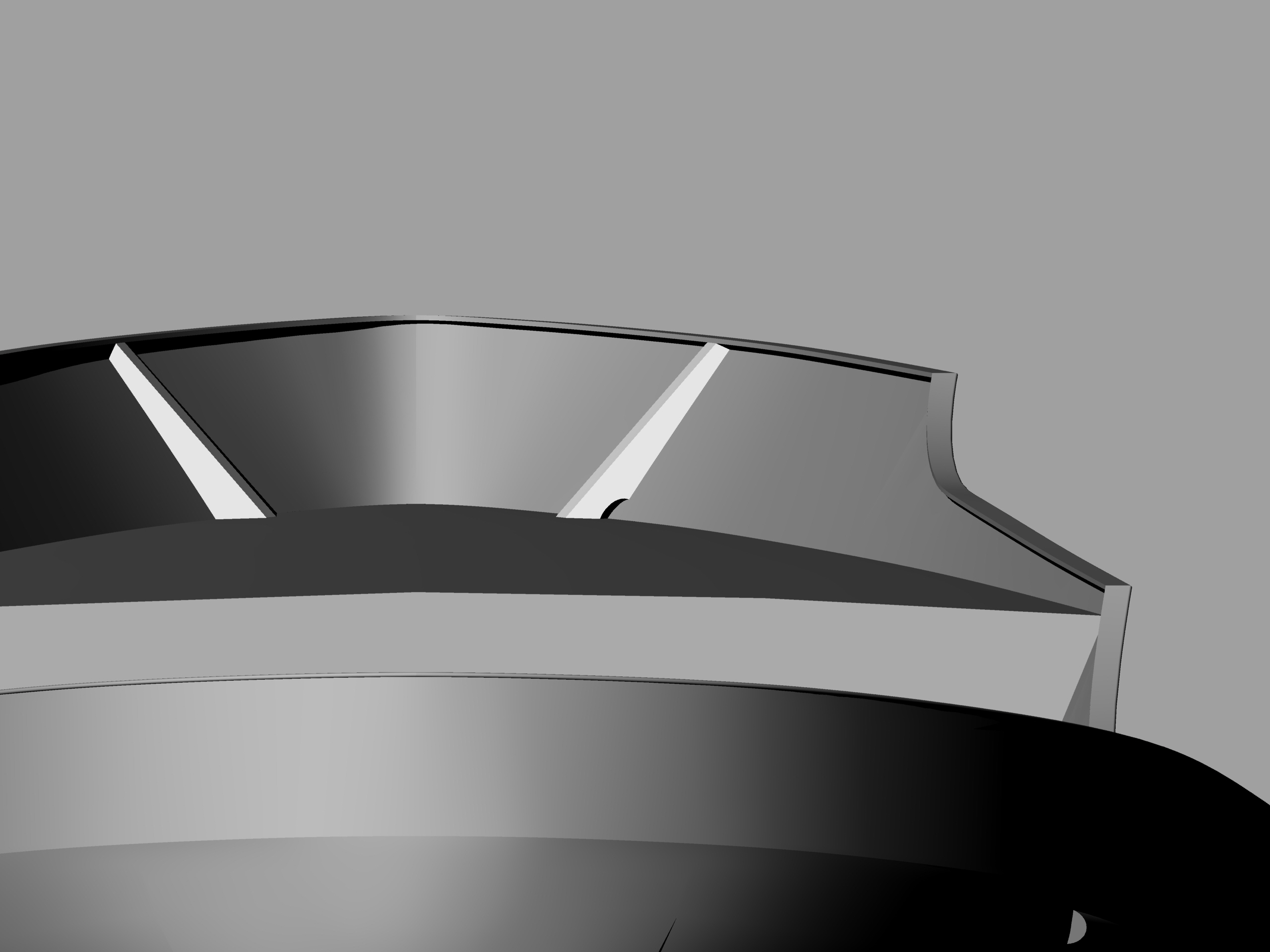

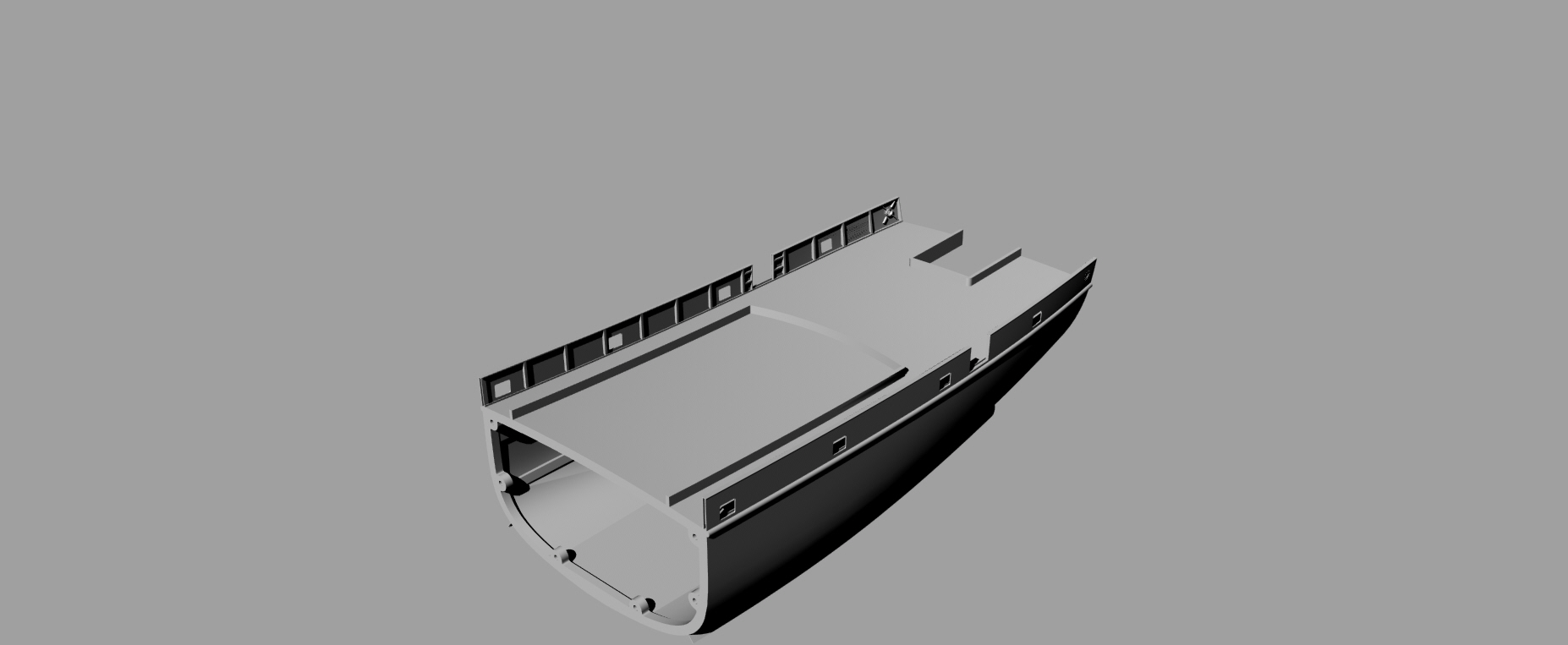

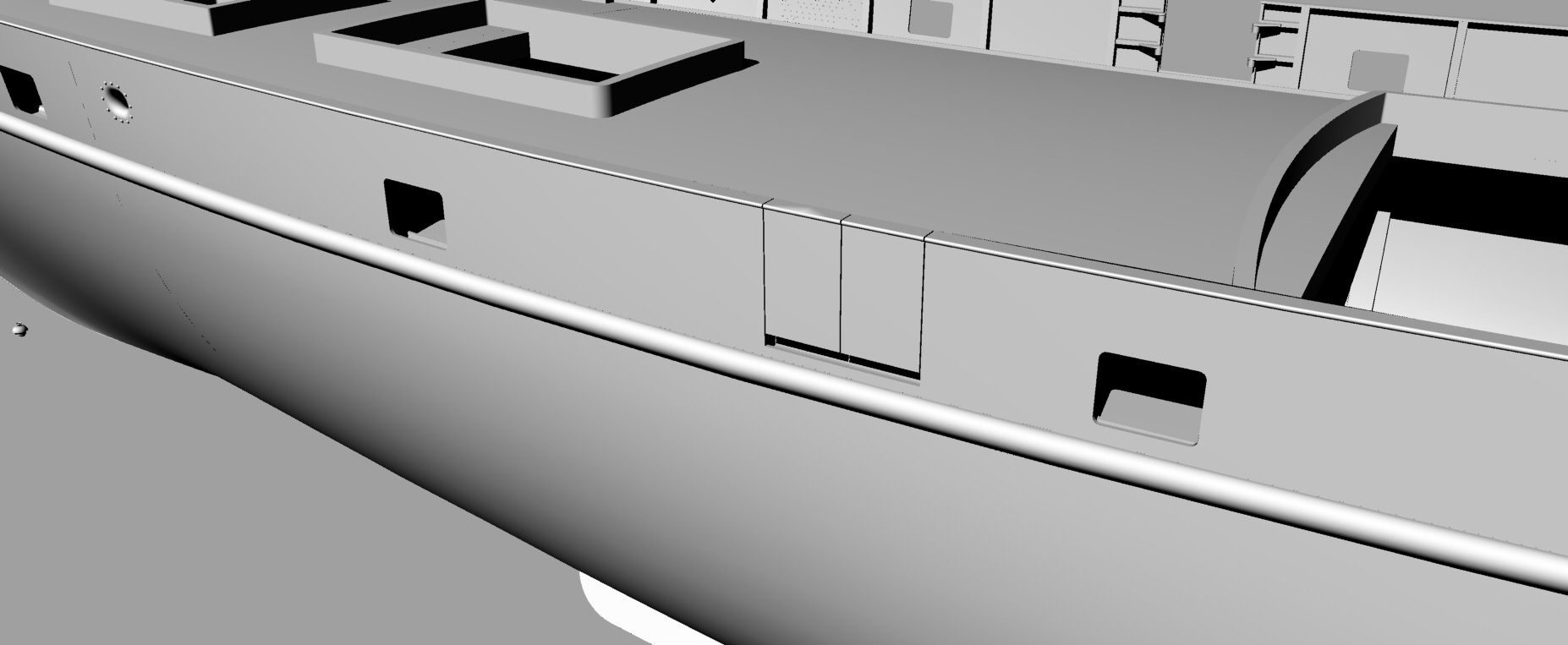

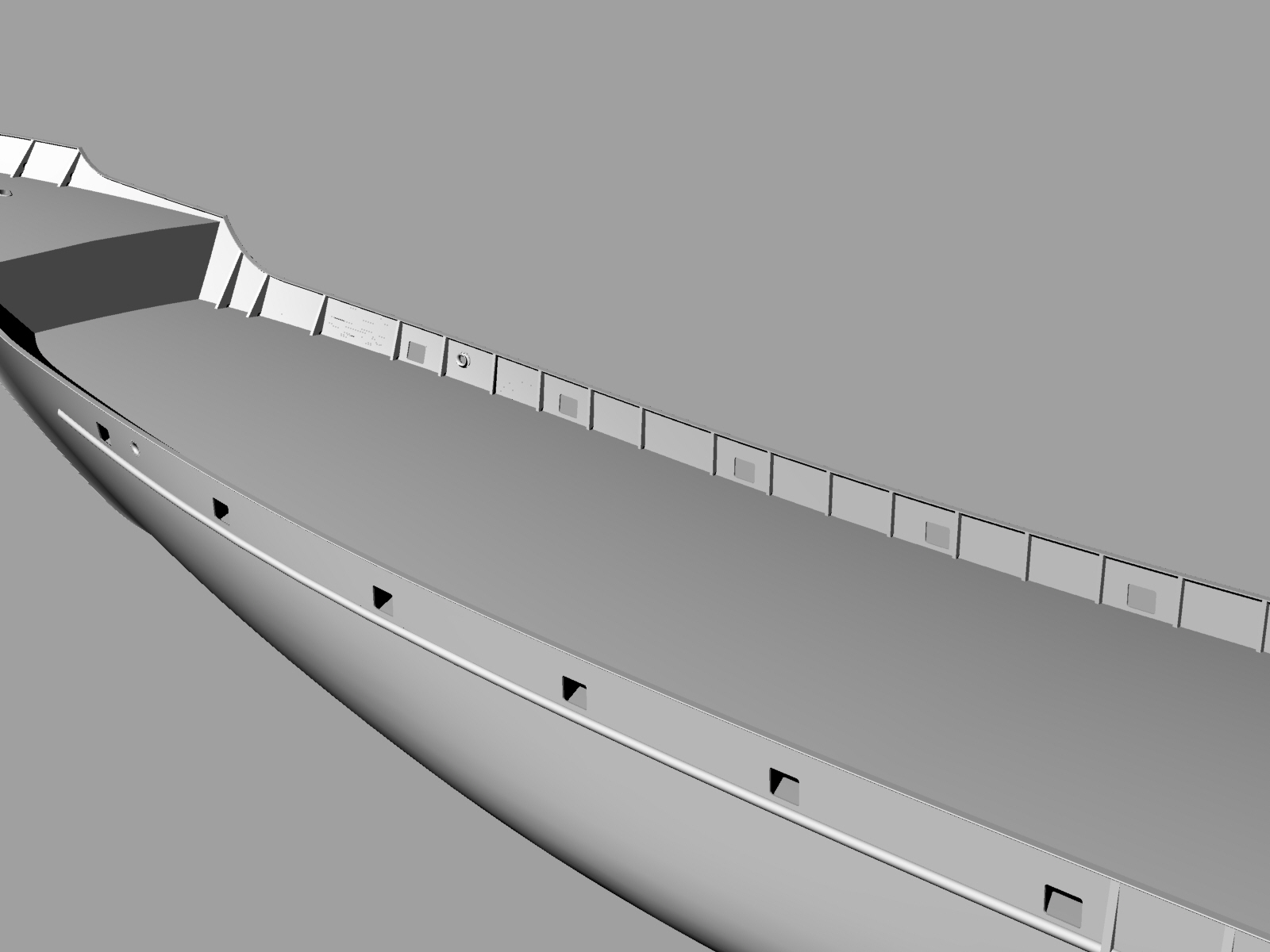

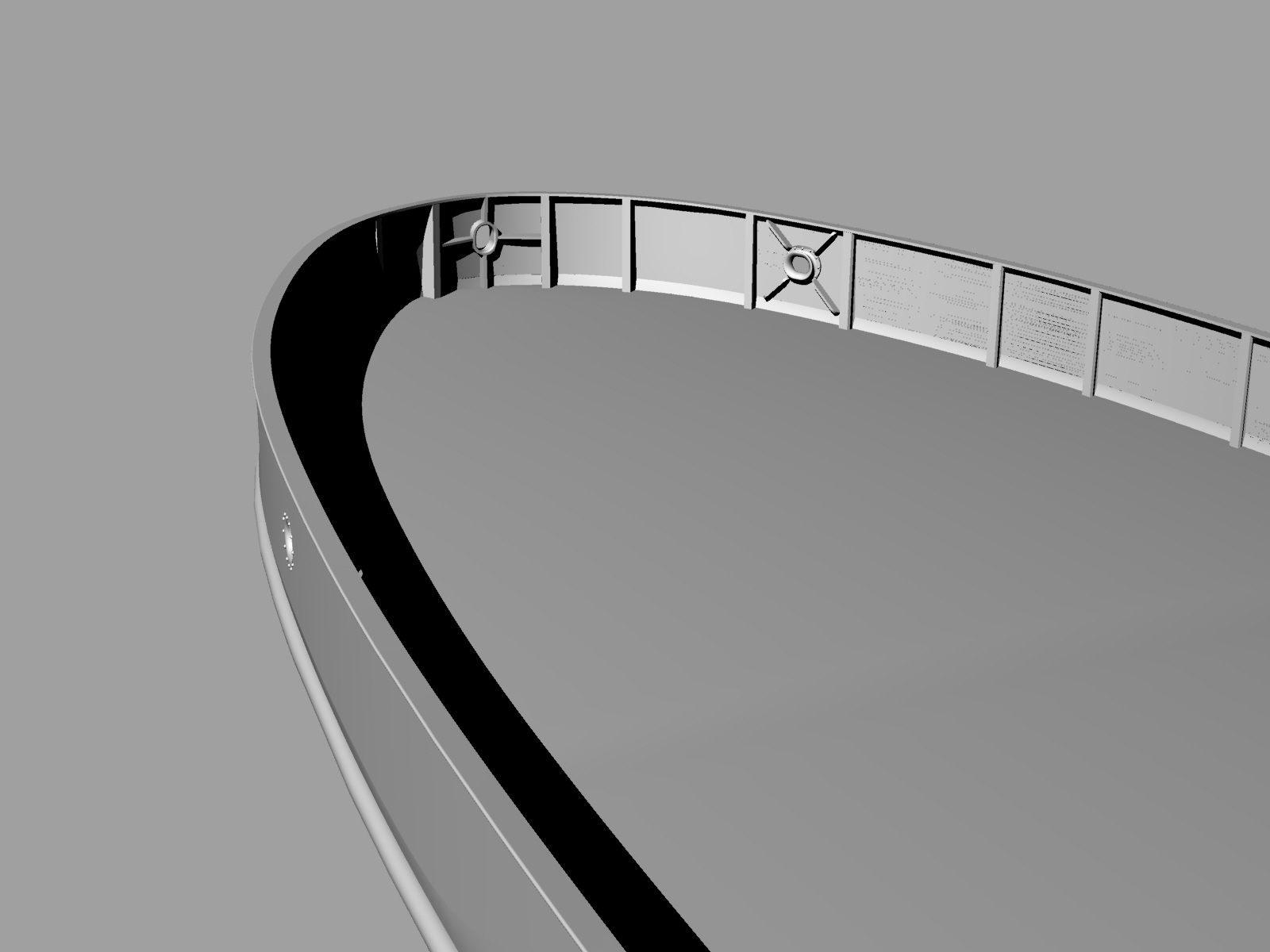

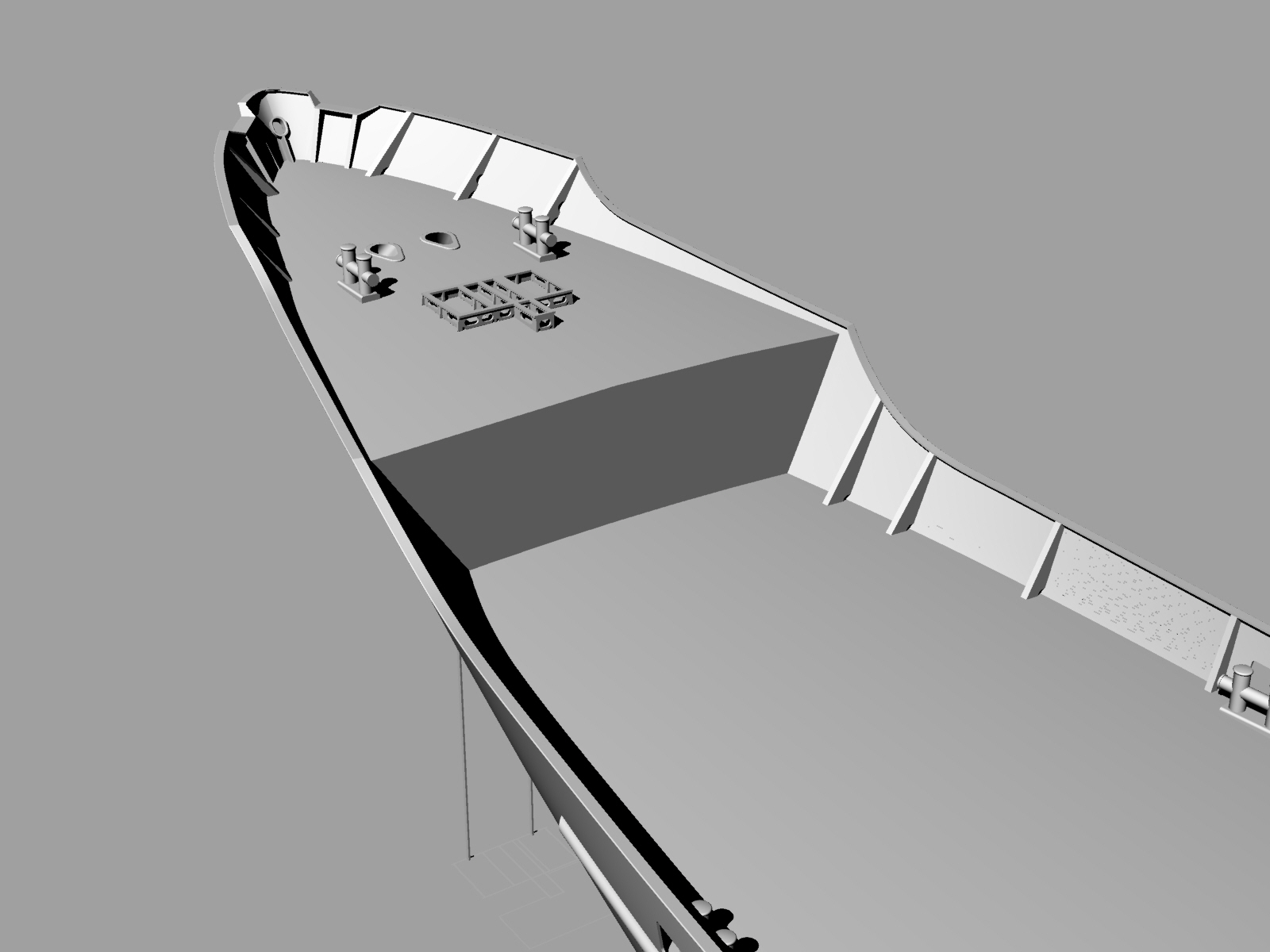

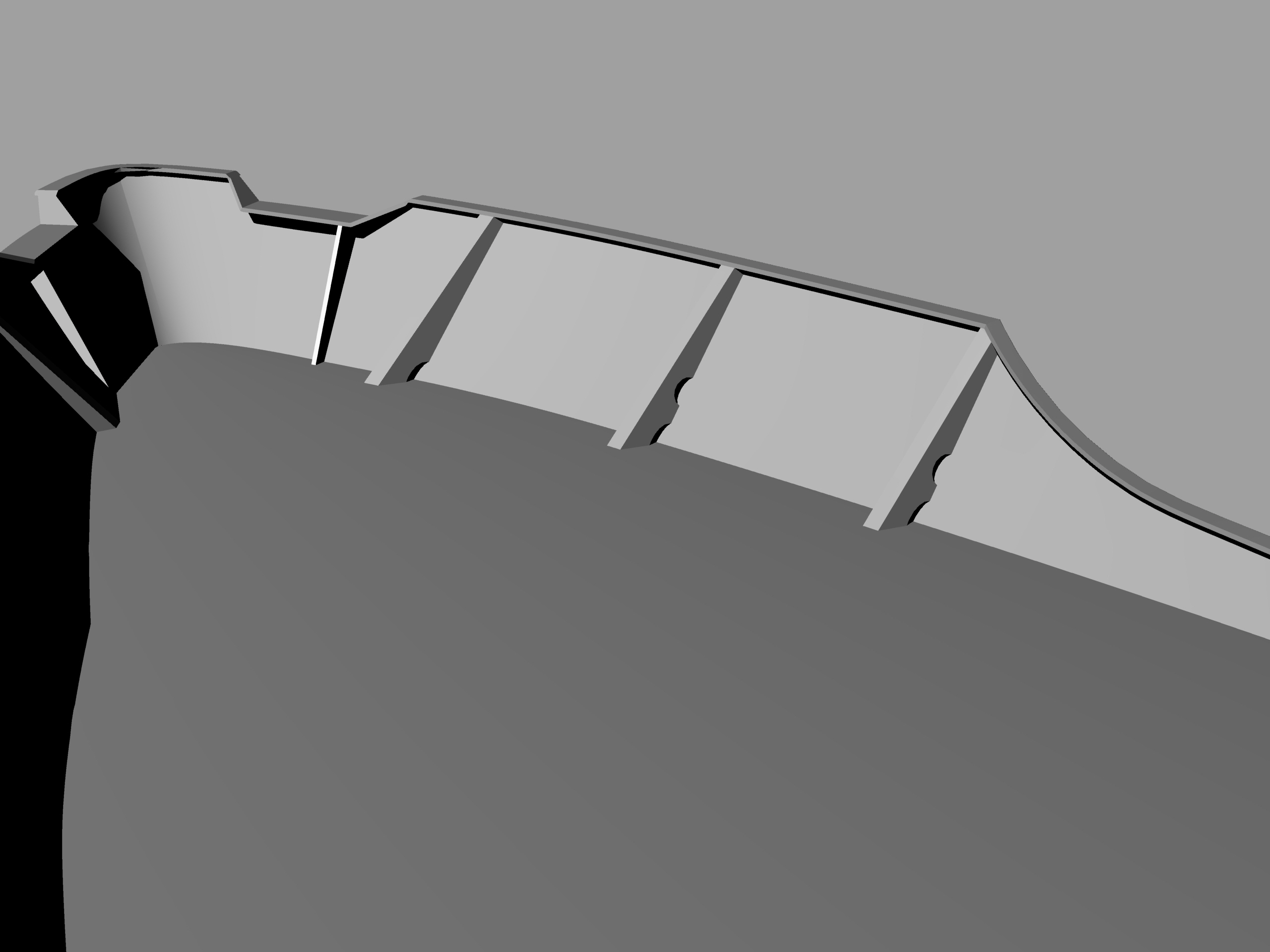

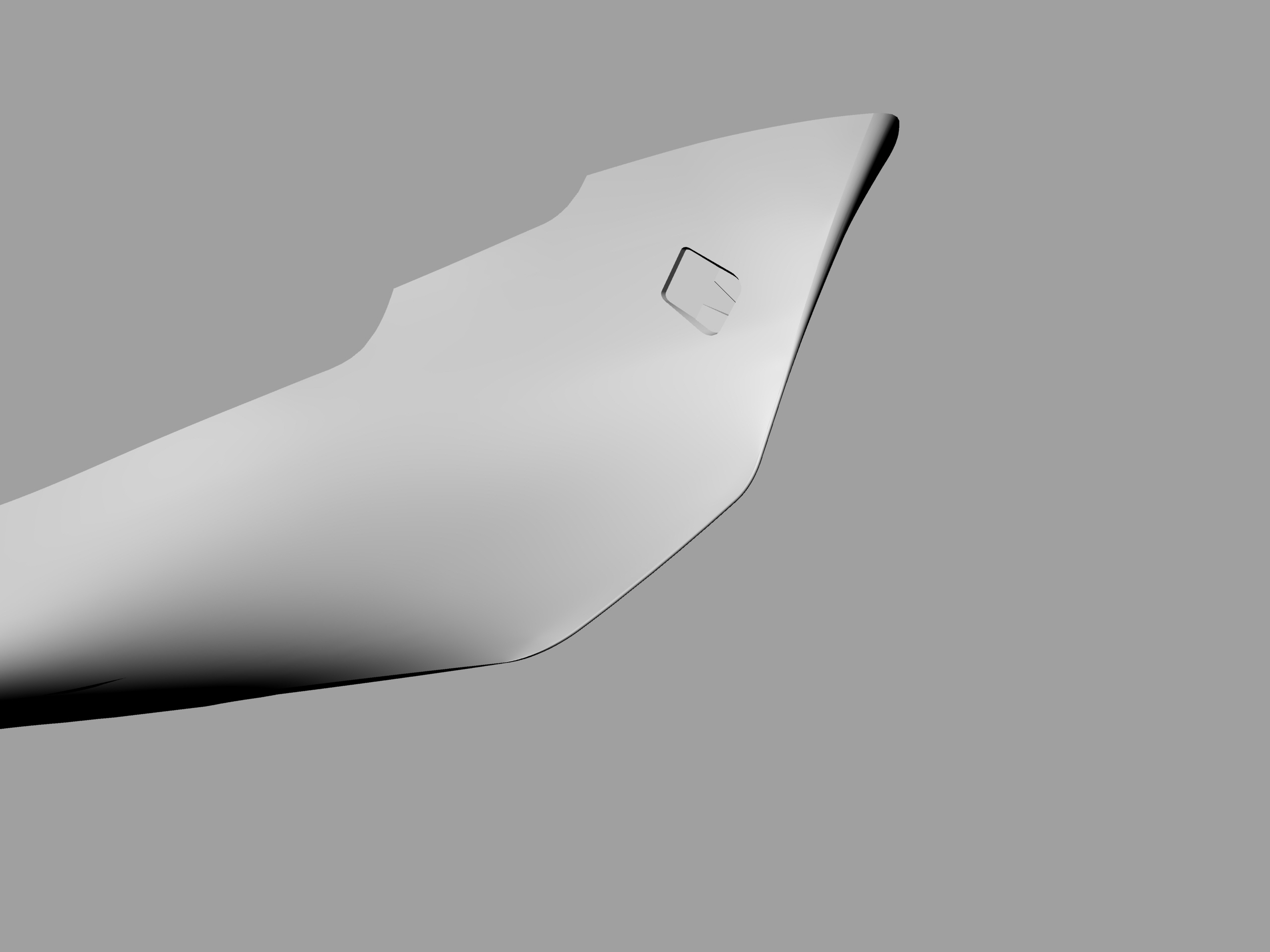

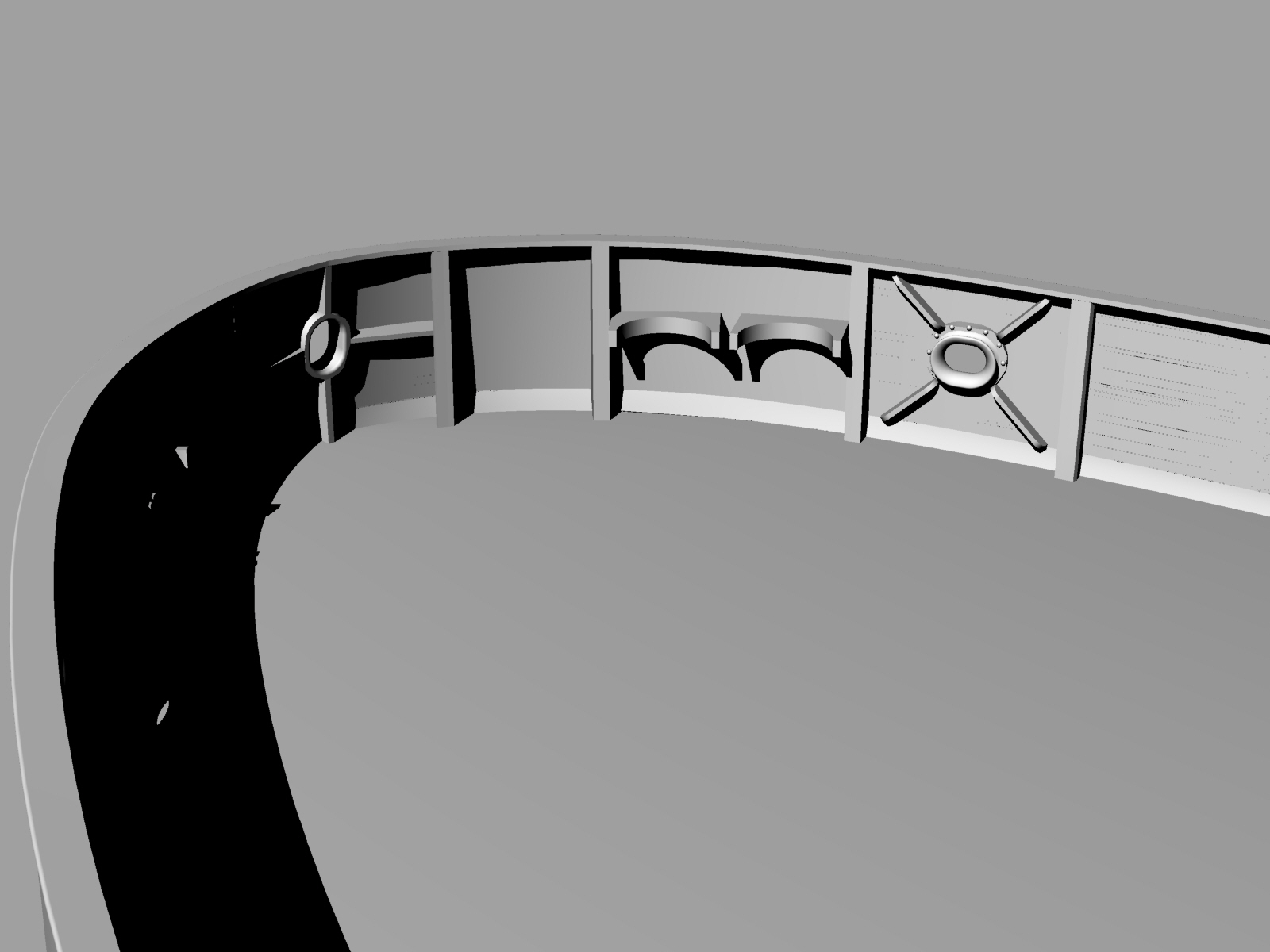

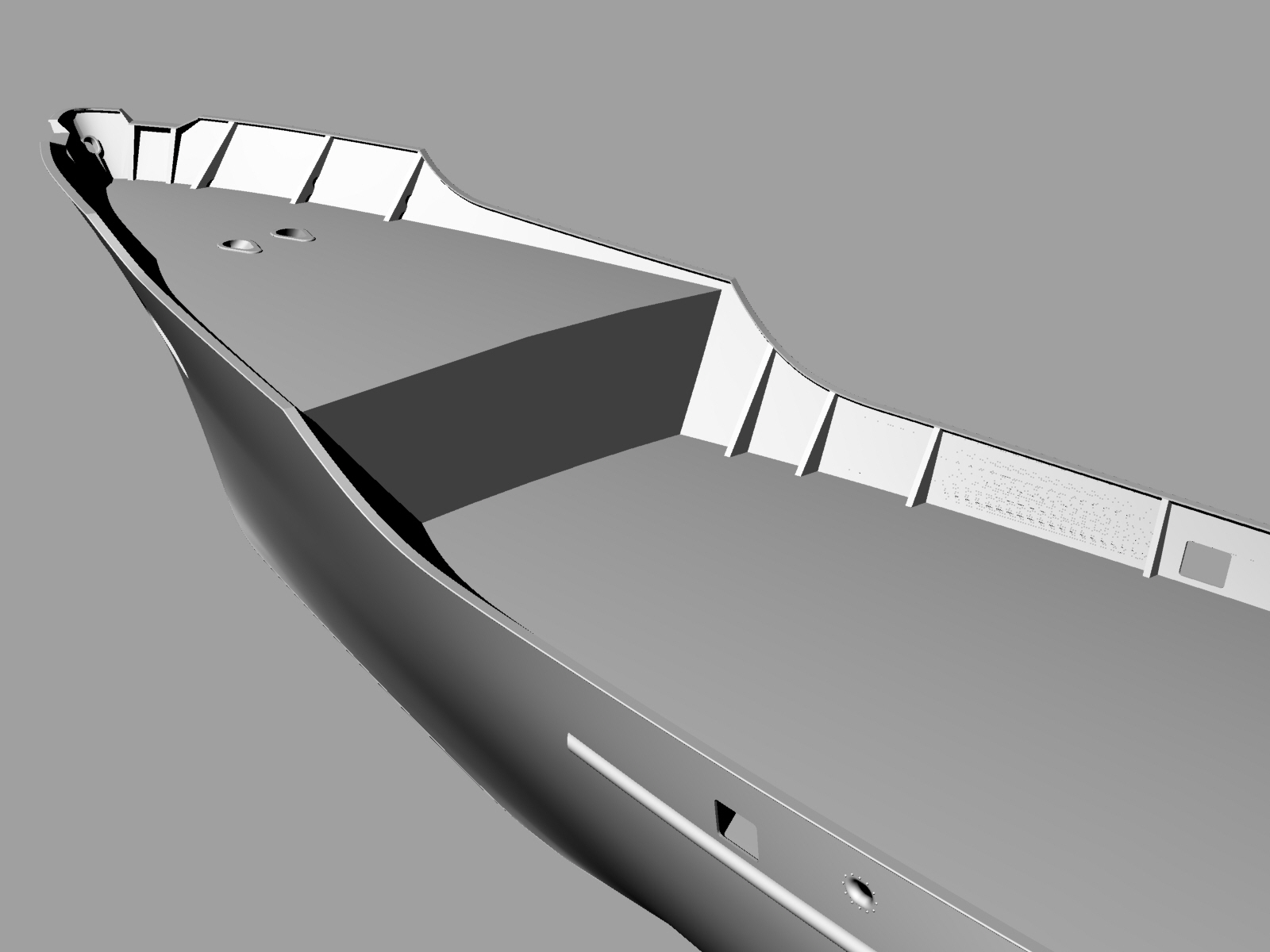

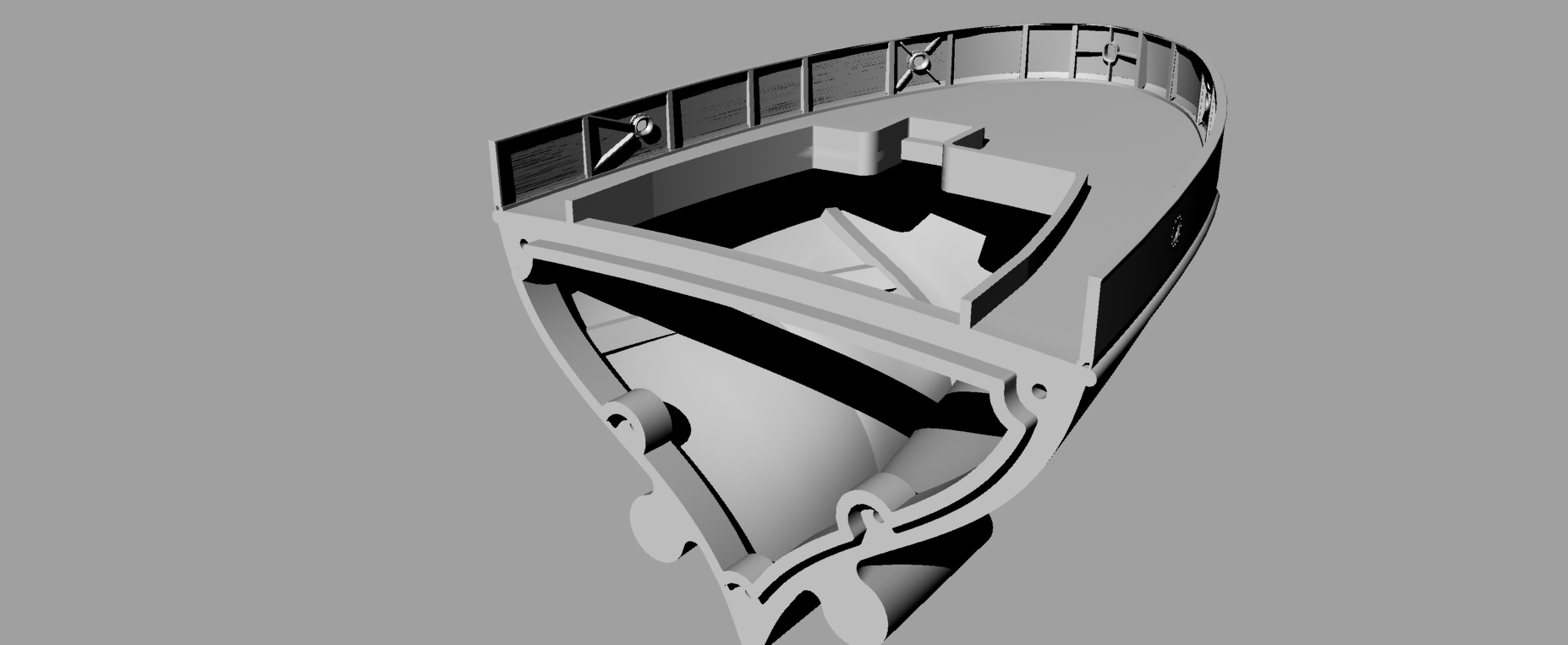

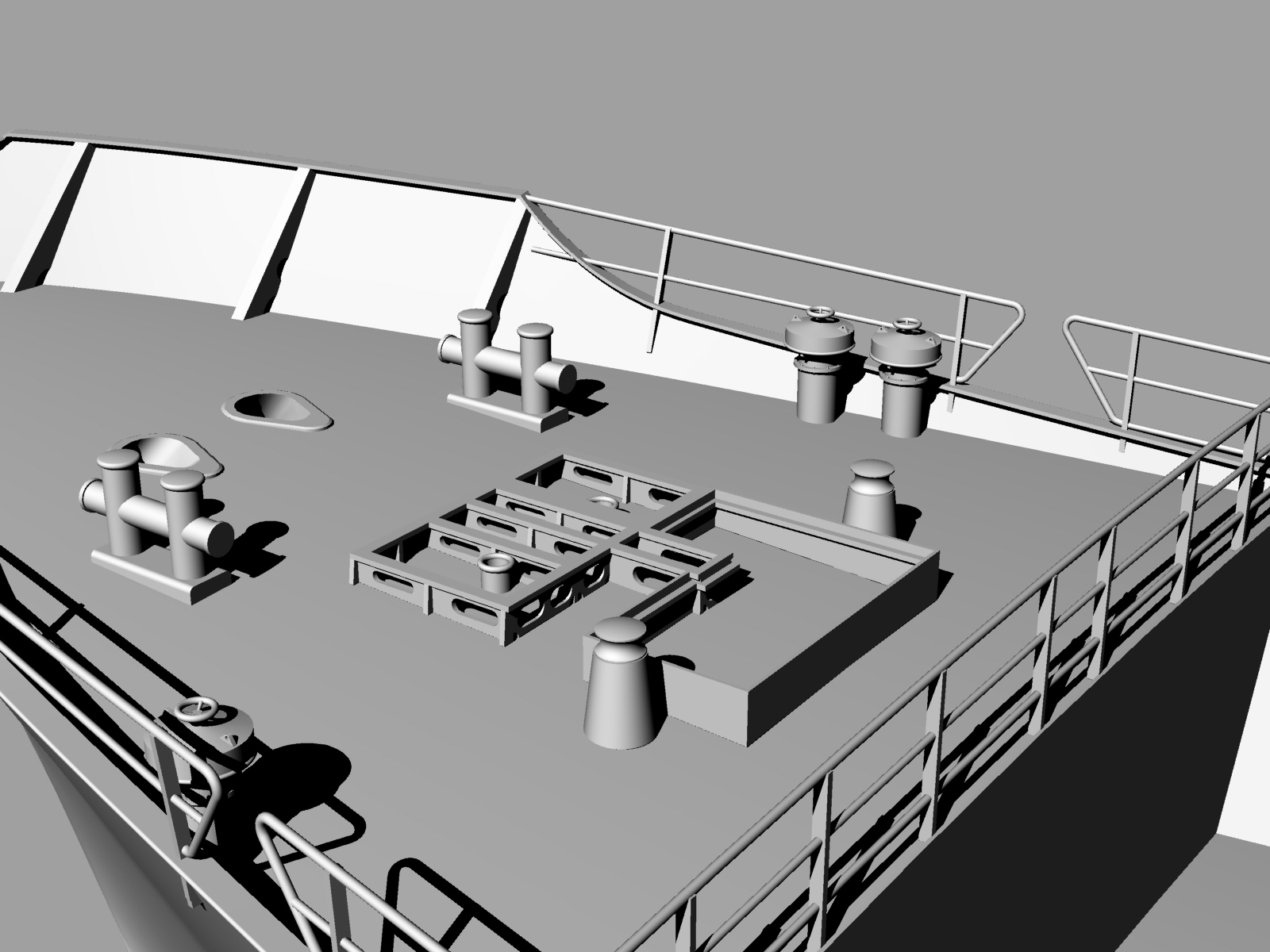

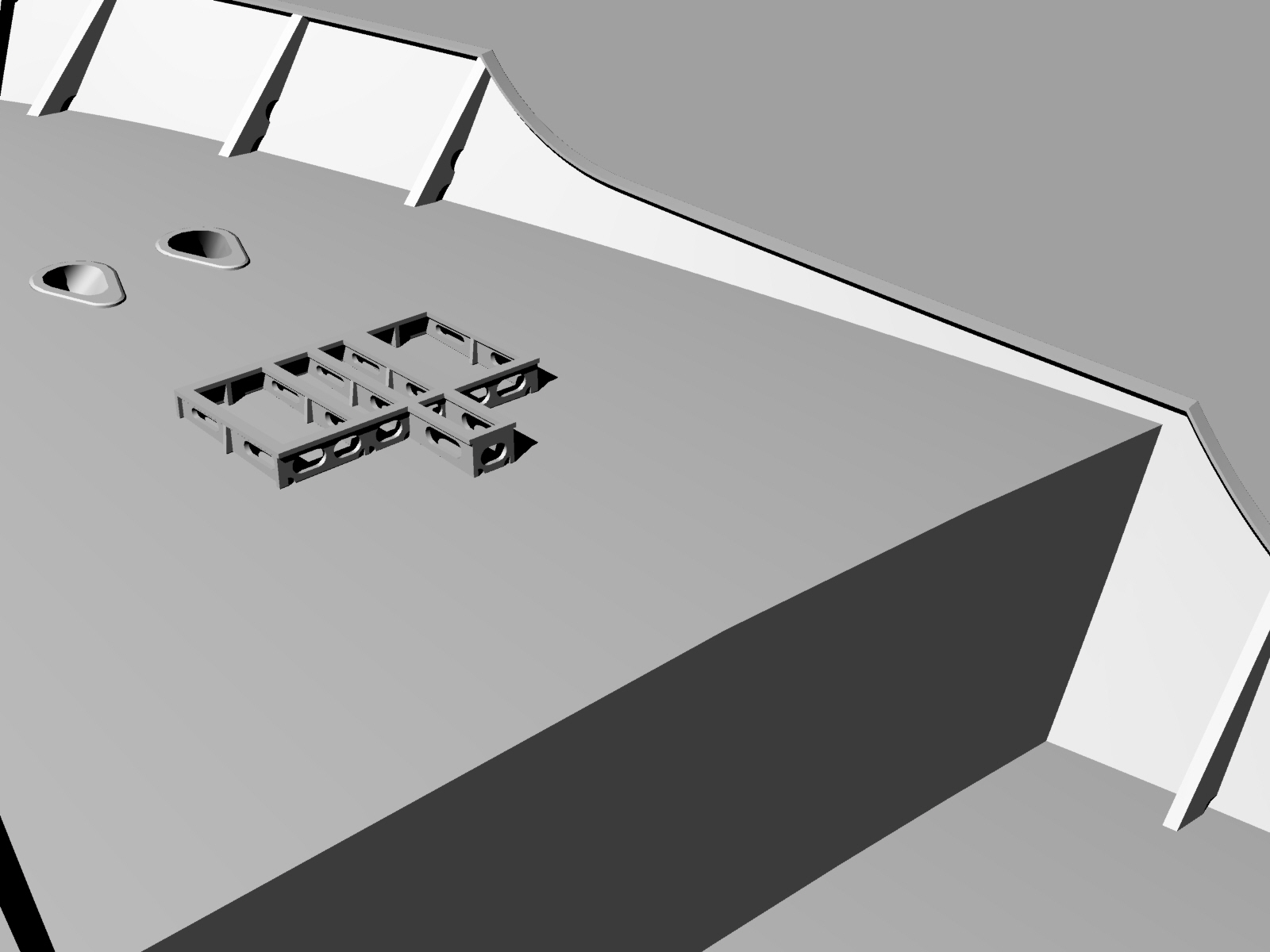

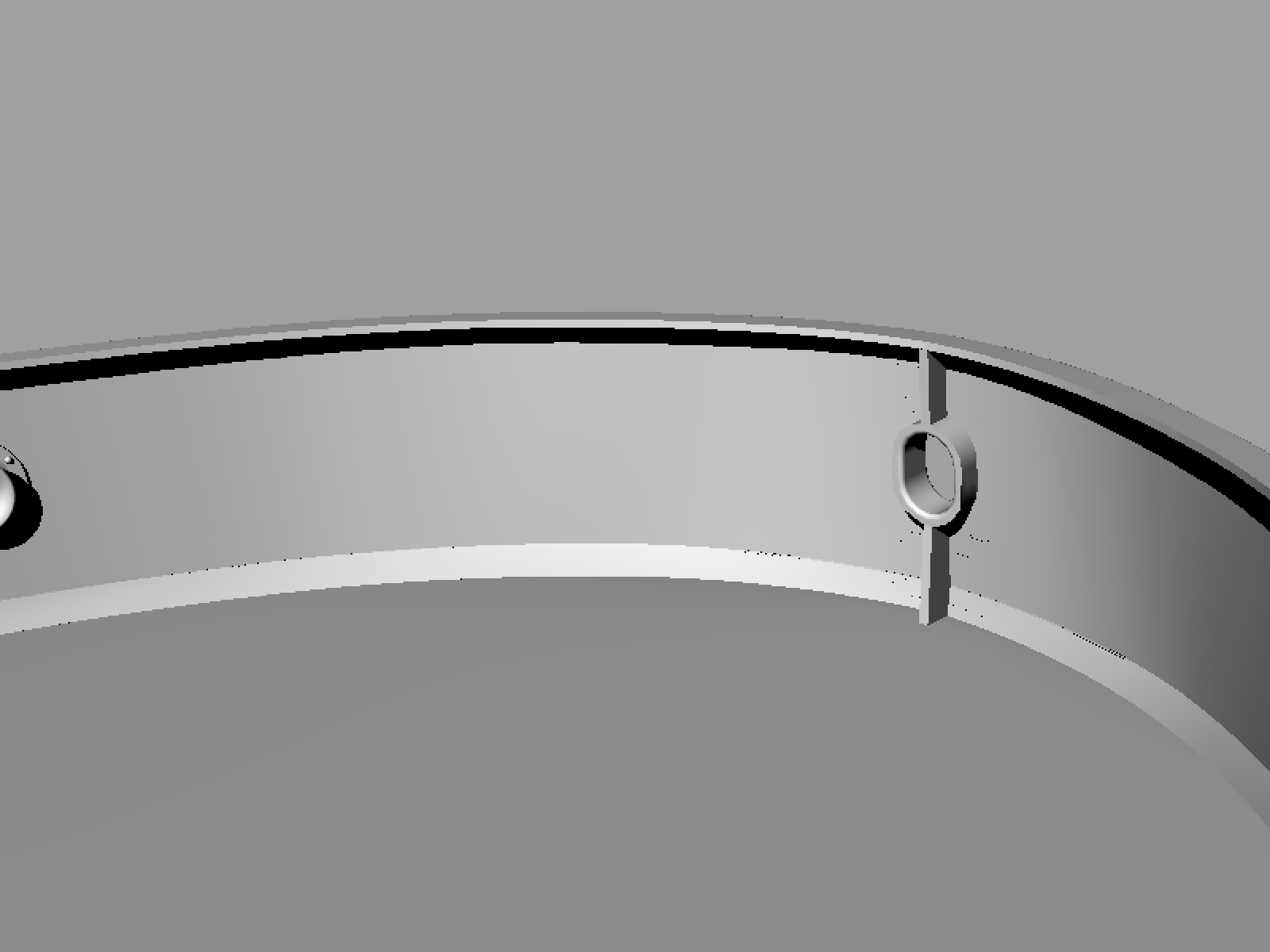

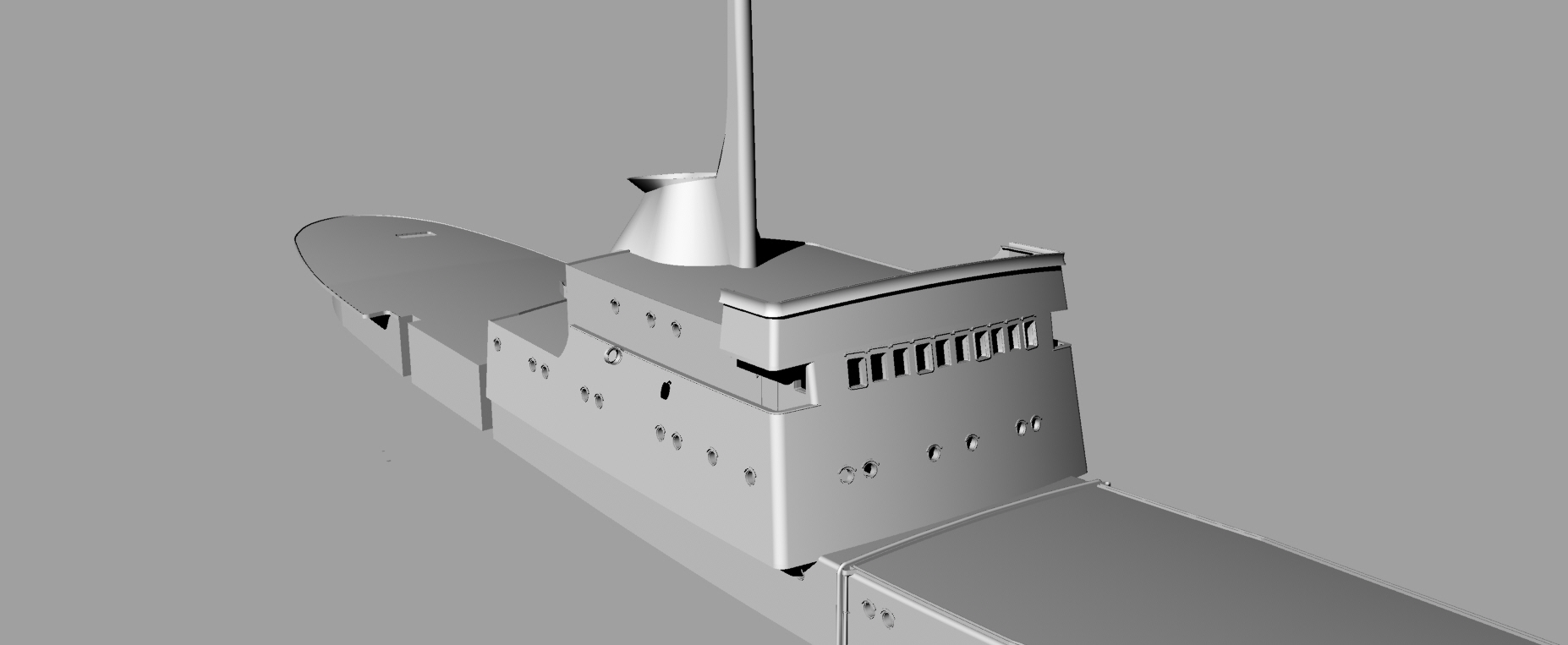

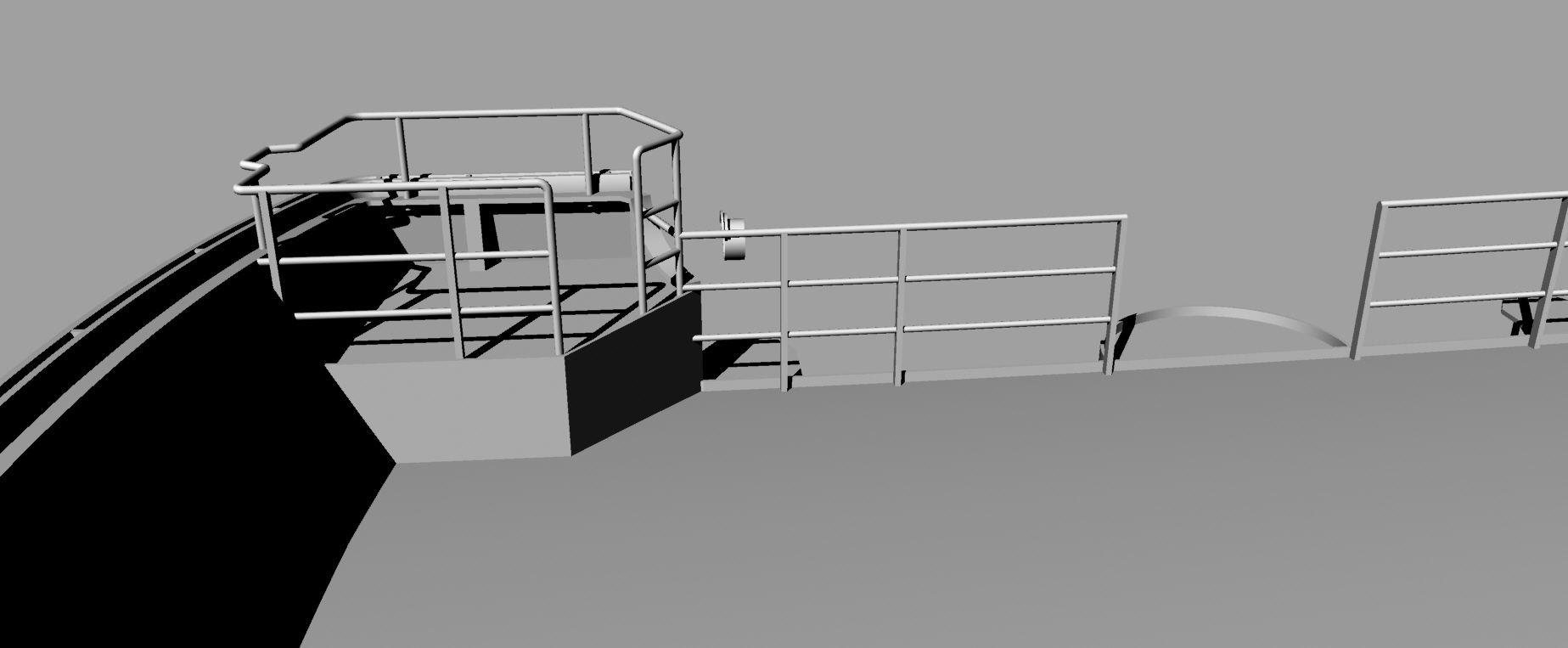

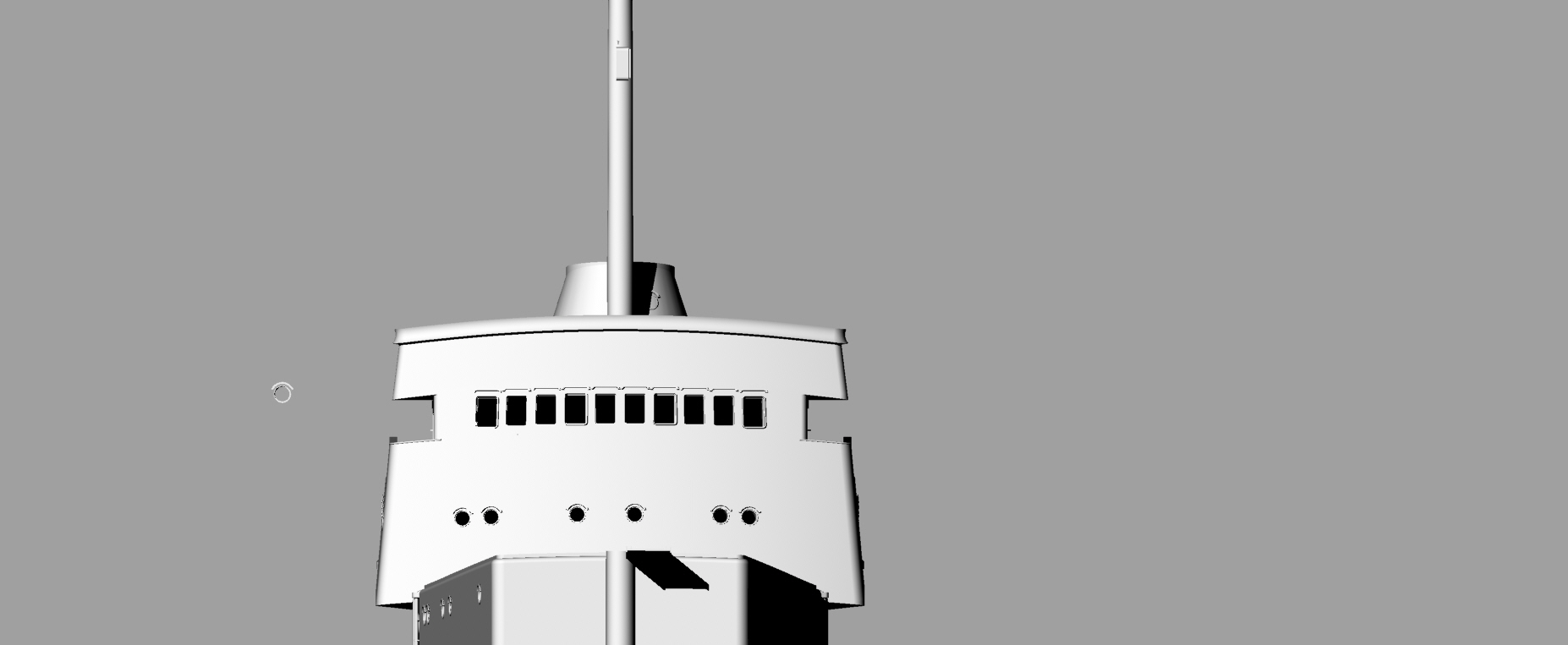

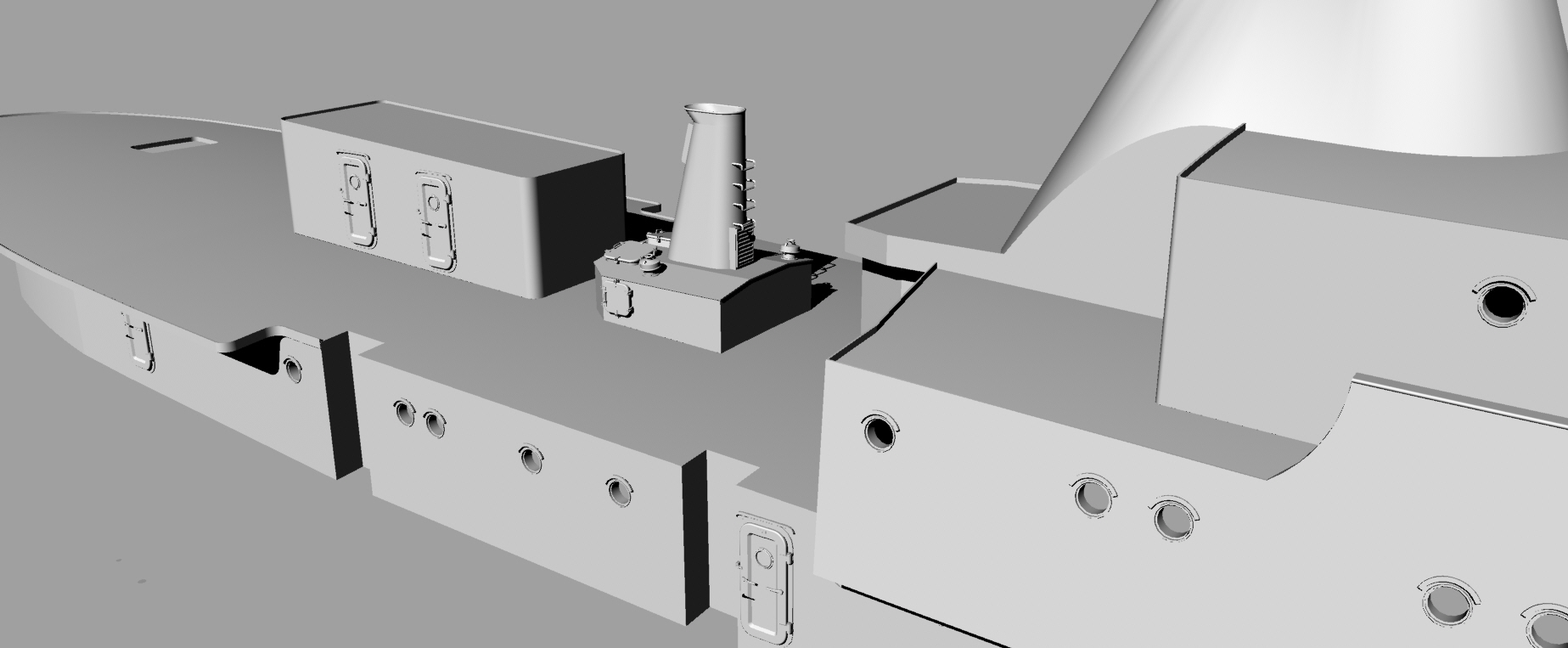

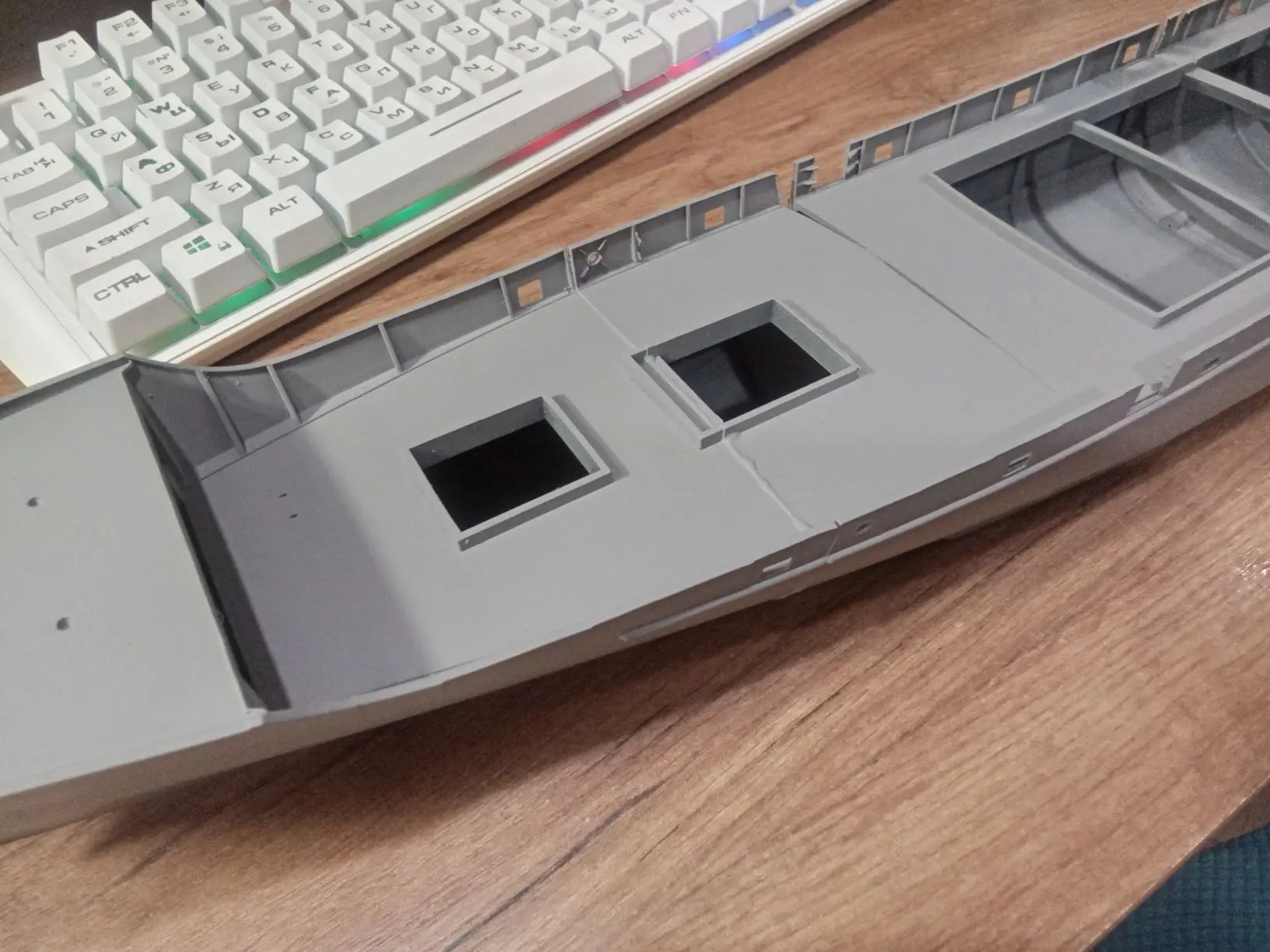

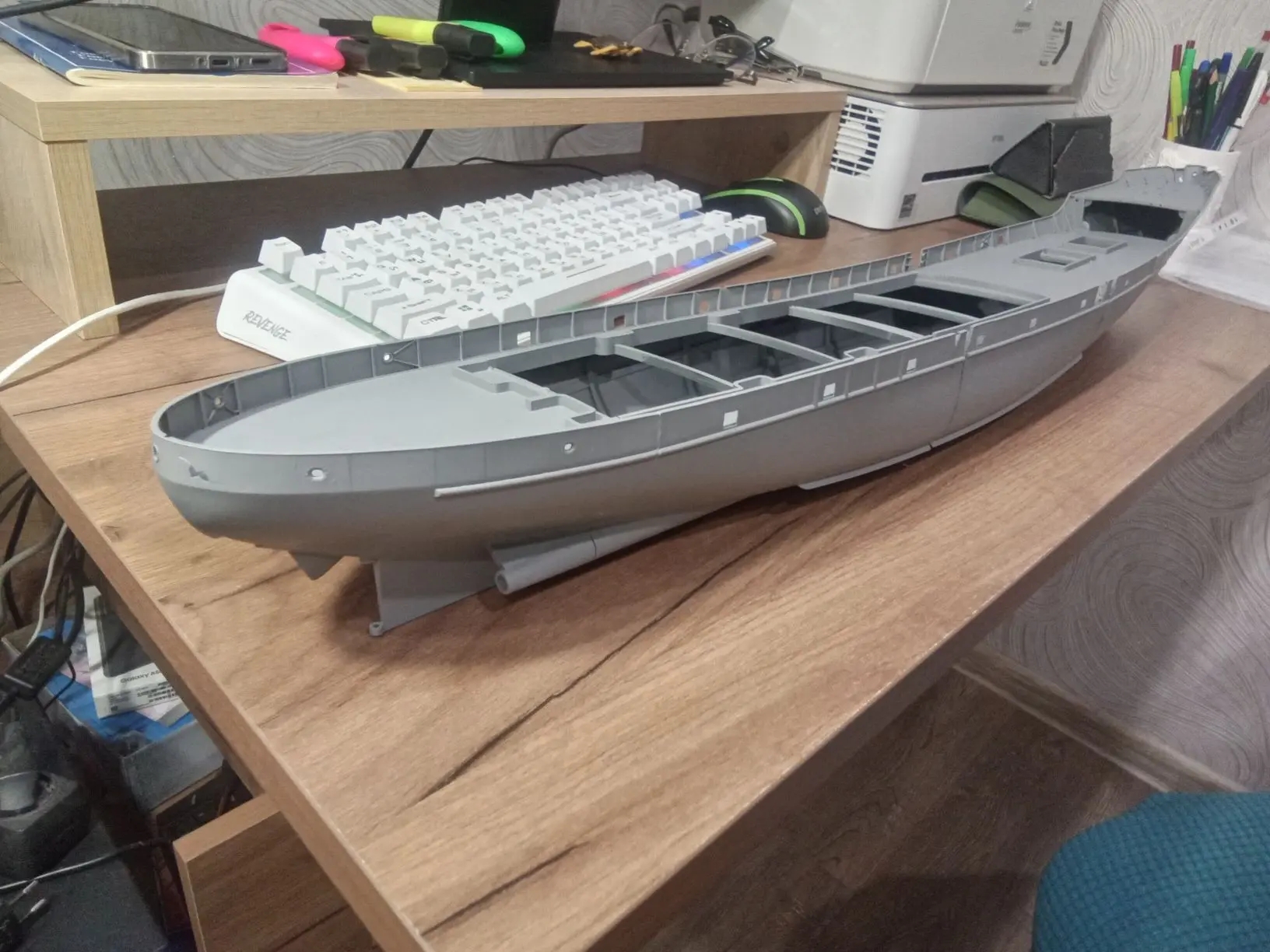

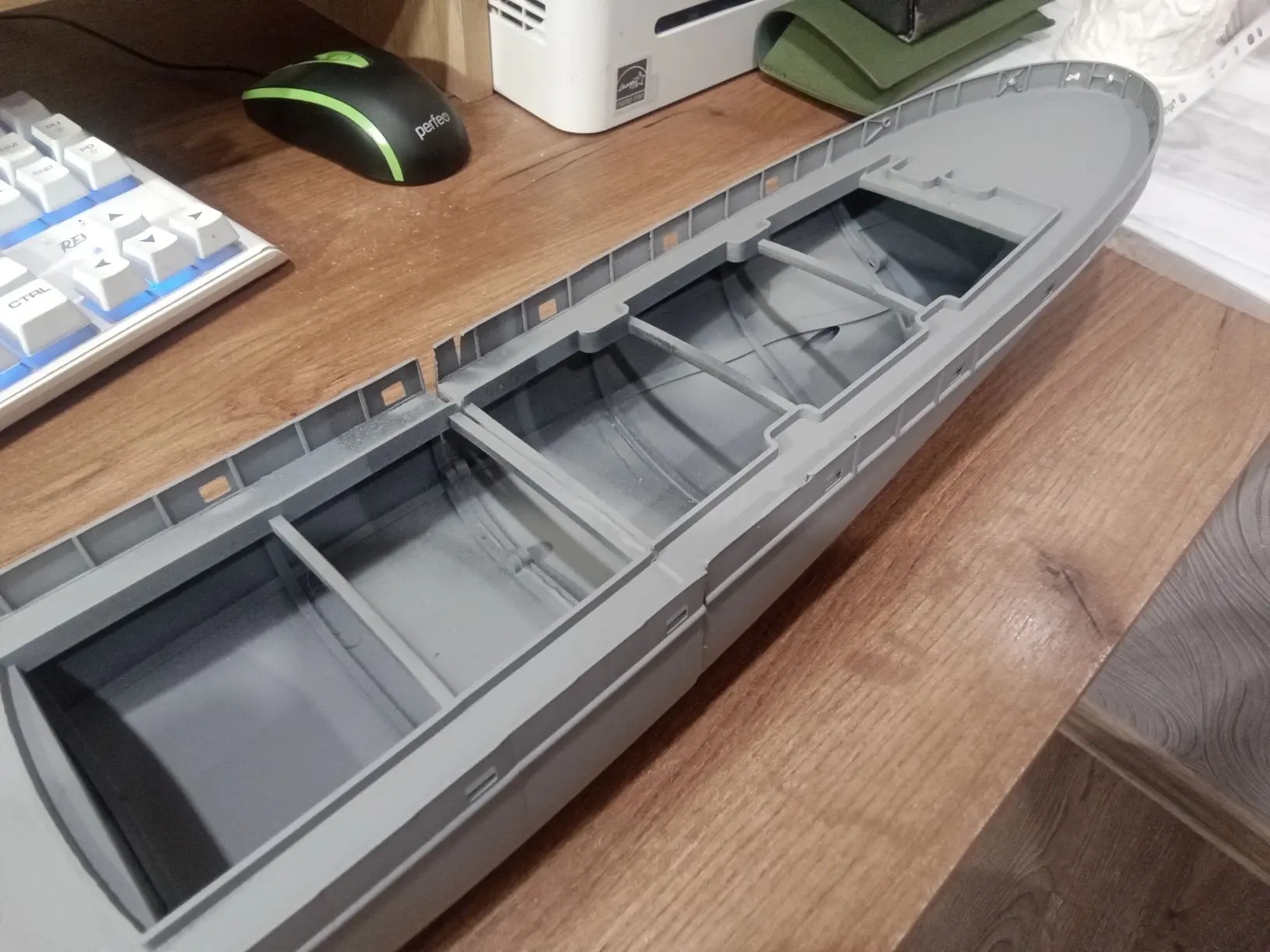

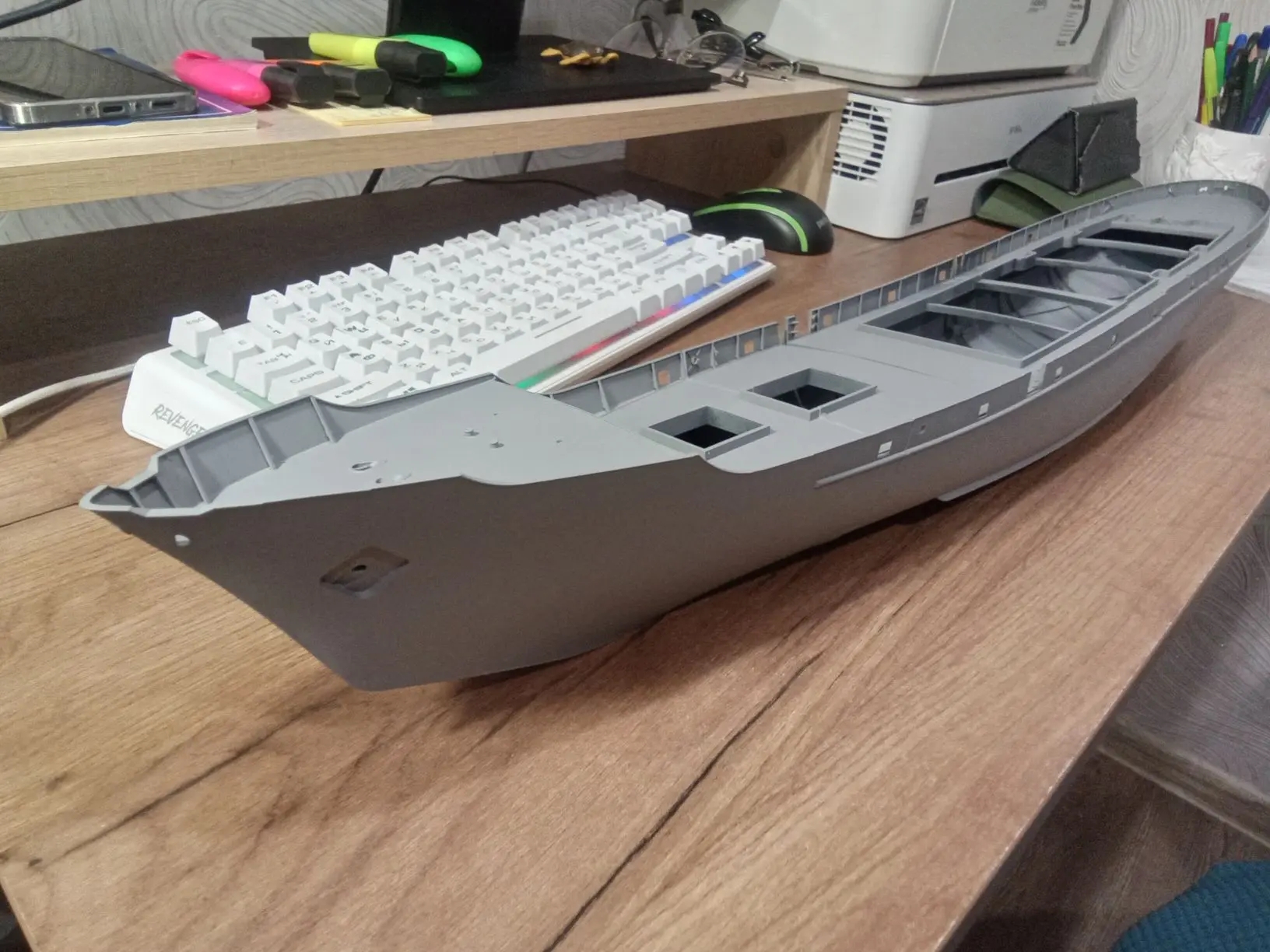

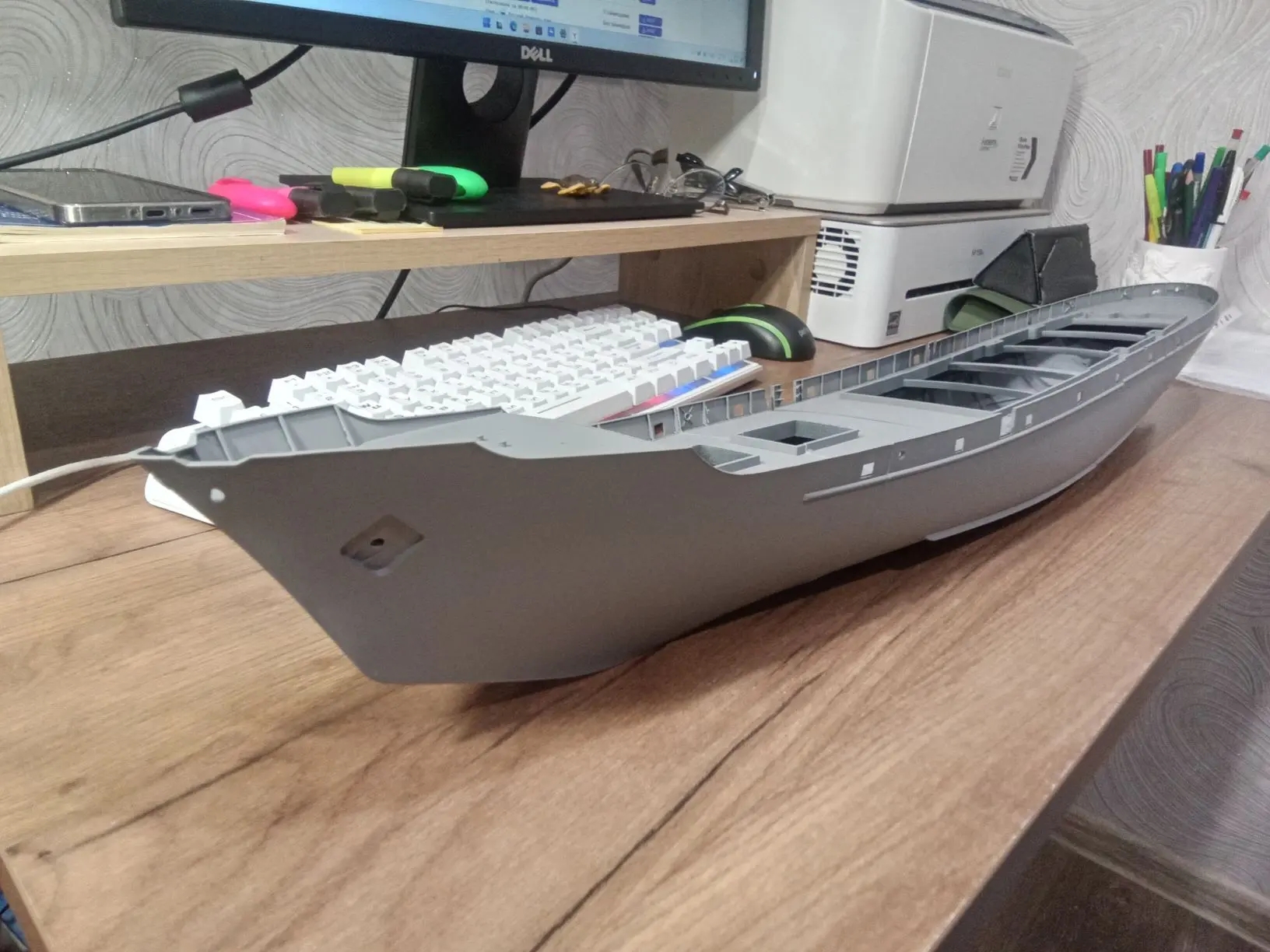

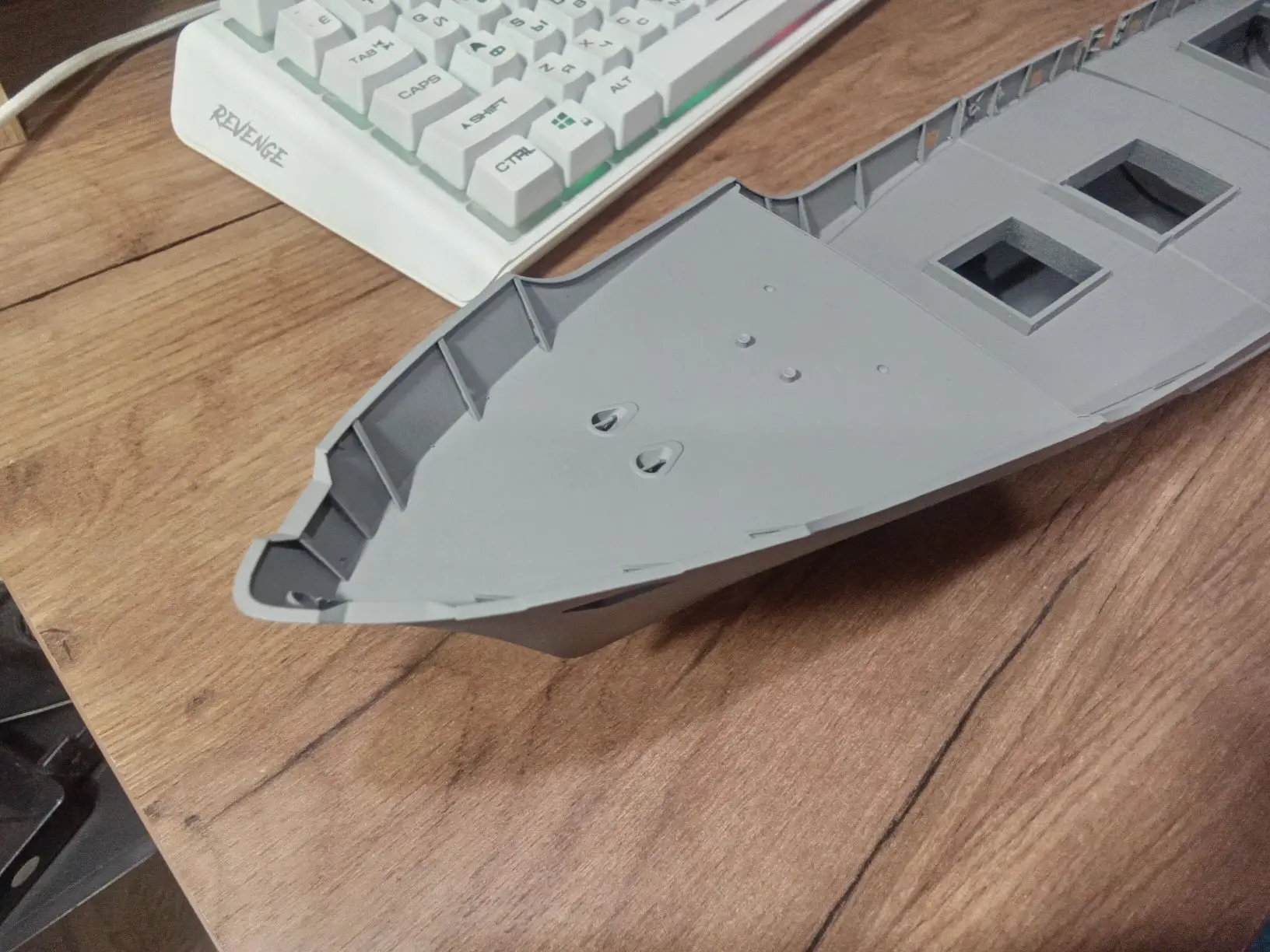

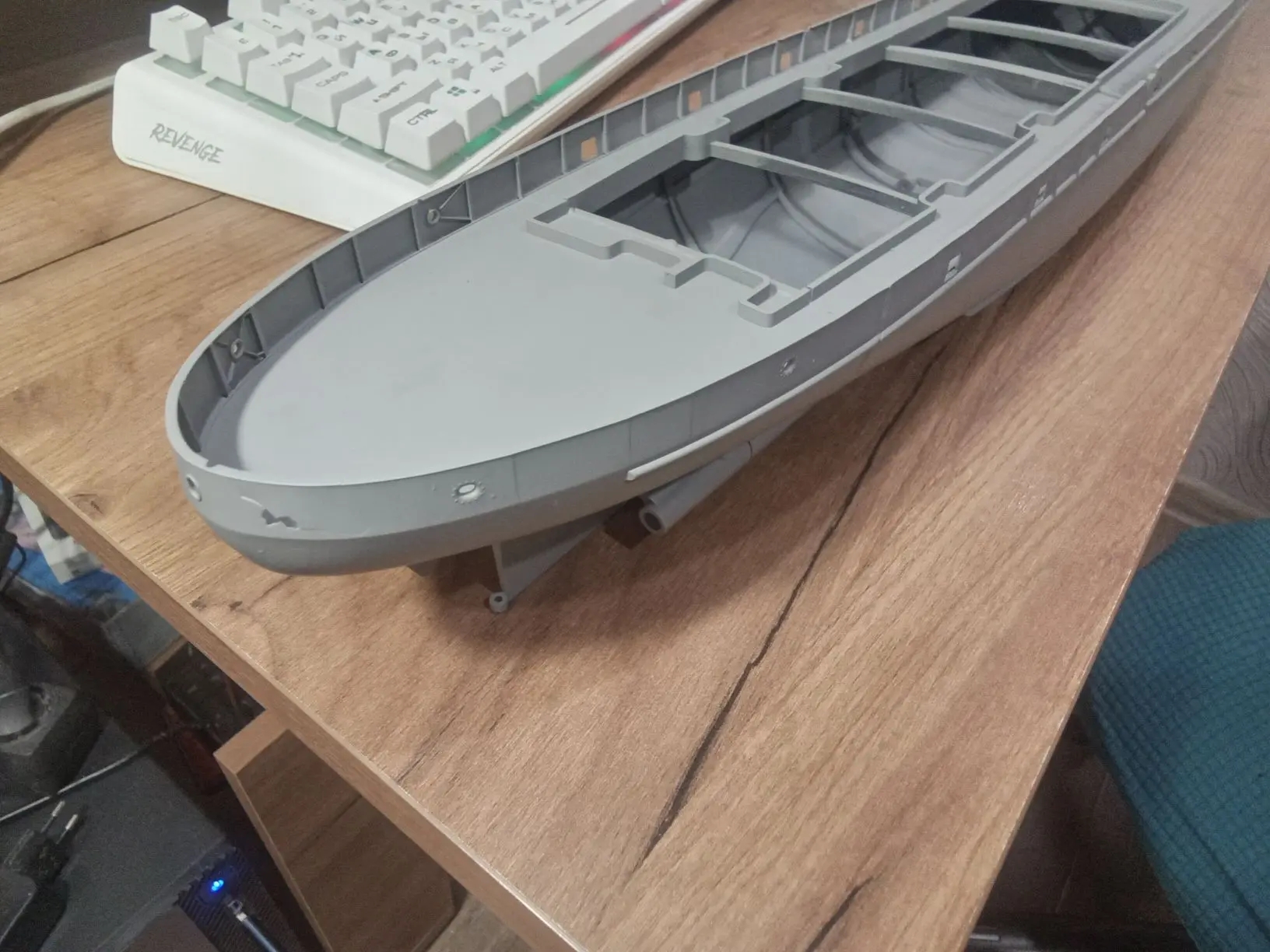

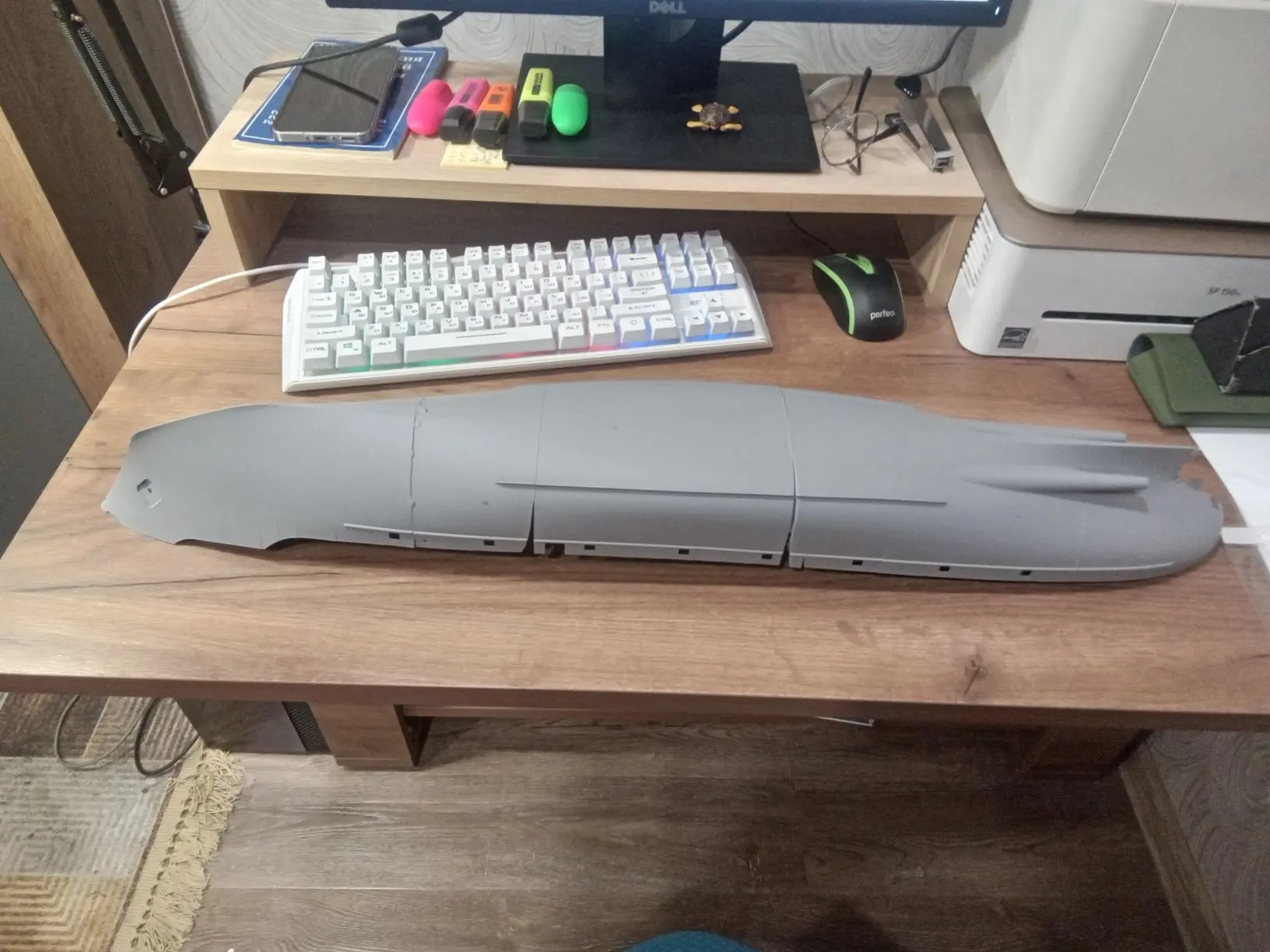

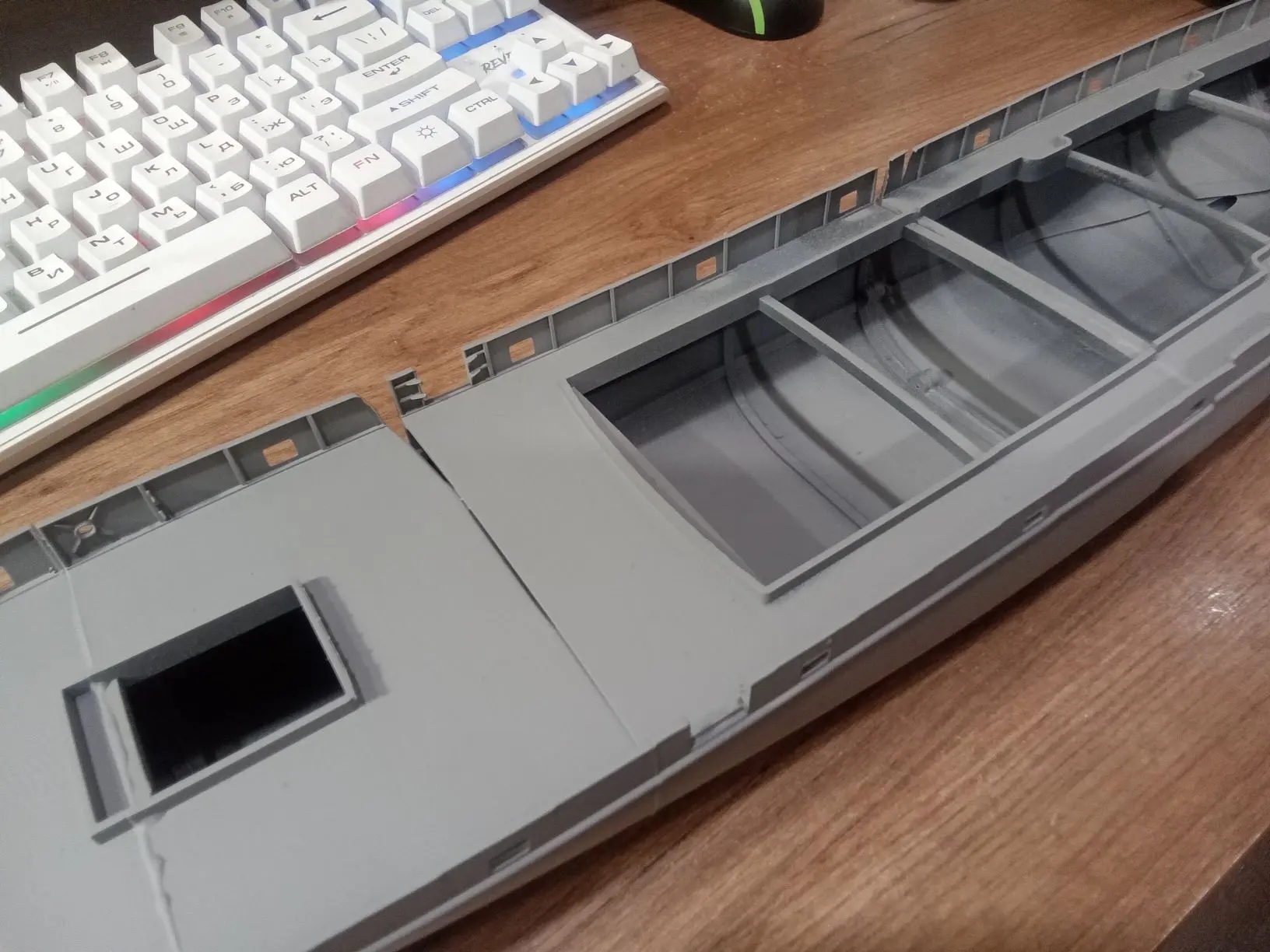

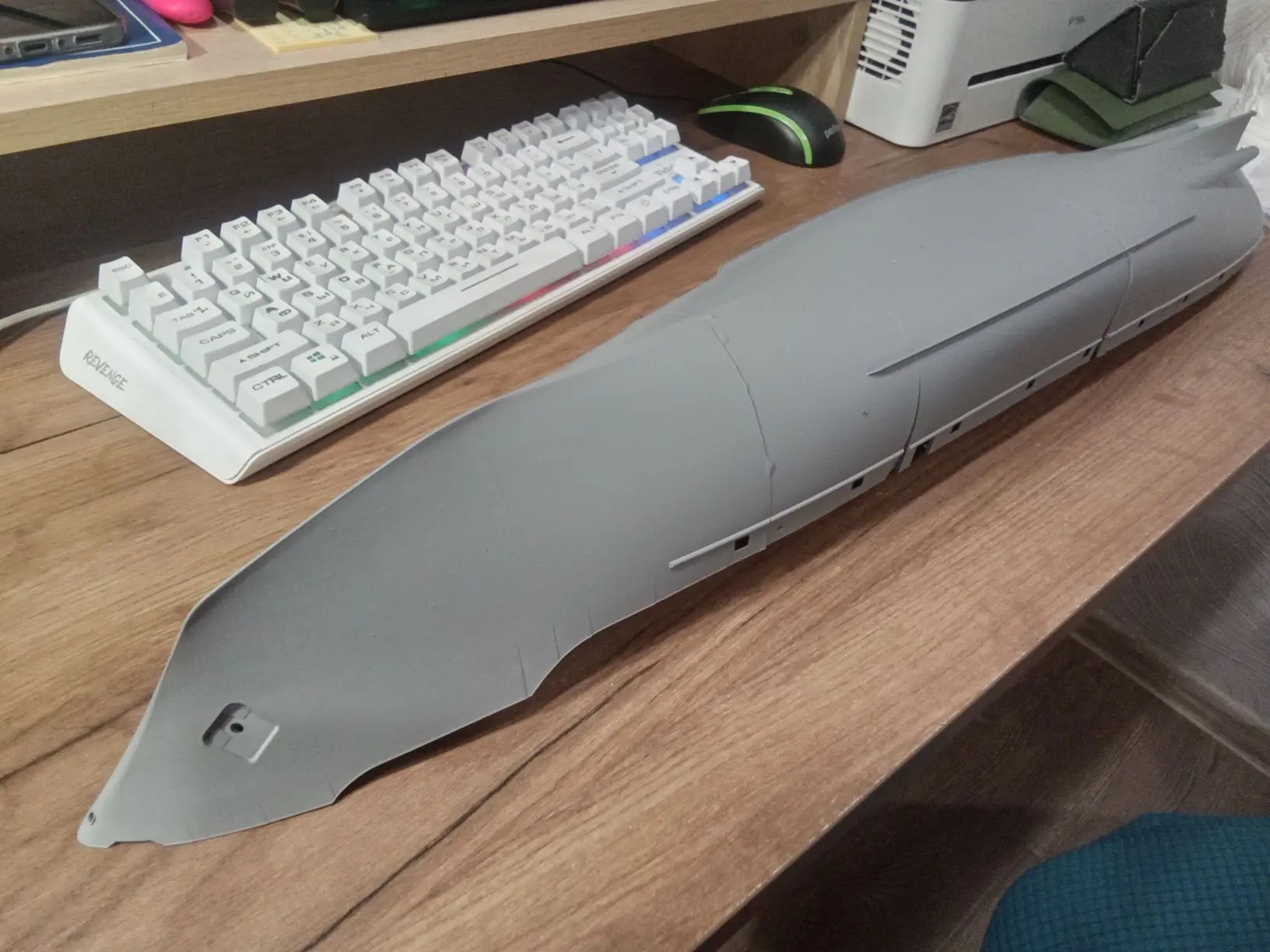

На сегодня расставлены все шпангоуты, сделаны вырезы под ватервейсы, идет насыщение деталировкой, чтобы при печати по секциям сразу оформлялись места под судовые устройства:
https://upforme.ru/uploads/0013/94/06/9/t614051.jpg https://upforme.ru/uploads/0013/94/06/9/t958788.jpg https://upforme.ru/uploads/0013/94/06/9/t379644.jpg https://upforme.ru/uploads/0013/94/06/9/t170099.jpg
https://upforme.ru/uploads/0013/94/06/9/t954293.jpg https://upforme.ru/uploads/0013/94/06/9/t293144.jpg
https://upforme.ru/uploads/0013/94/06/9/t959212.jpg https://upforme.ru/uploads/0013/94/06/9/t664564.jpg https://upforme.ru/uploads/0013/94/06/9/t400694.jpg https://upforme.ru/uploads/0013/94/06/9/t731187.jpg
https://upforme.ru/uploads/0013/94/06/9/t983218.jpg https://upforme.ru/uploads/0013/94/06/9/t683222.jpg
https://upforme.ru/uploads/0013/94/06/9/t303474.jpg https://upforme.ru/uploads/0013/94/06/9/t575453.jpg https://upforme.ru/uploads/0013/94/06/9/t251836.jpg https://upforme.ru/uploads/0013/94/06/9/t388320.jpg
https://upforme.ru/uploads/0013/94/06/9/t806483.jpg https://upforme.ru/uploads/0013/94/06/9/t404379.jpg
https://upforme.ru/uploads/0013/94/06/9/t469383.jpg https://upforme.ru/uploads/0013/94/06/9/t971893.jpg
https://upforme.ru/uploads/0013/94/06/9/t346765.jpg https://upforme.ru/uploads/0013/94/06/9/t624869.jpg

Отредактировано shhturman (18.10.25 21:15:39)

7

  • Автор: villi
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 4434
  • Последний визит:
    Сегодня 11:53:59

Артур , как я понимаю , модель планируется ходовой  и значит не менее 100-го масштаба? :question:

8

  • Автор: Алексей Логинов
  • Алексей Логинов
  • Зарегистрирован: 29.11.13
  • Сообщений: 1892
  • Последний визит:
    Сегодня 14:17:59

Это в Рино модель делается?

9

  • Автор: shhturman
  • shhturman
  • Откуда: Санкт-Петербург
  • Зарегистрирован: 02.02.14
  • Сообщений: 1424
  • Последний визит:
    Сегодня 13:47:09
villi написал(а):

Артур , как я понимаю , модель планируется ходовой  и значит не менее 100-го масштаба?

Да, сначала будет "сотка", потом, если не сломаюсь, "200" и "350".

Алексей Логинов написал(а):

Это в Рино модель делается?

Да.

10

  • Автор: Алексей Логинов
  • Алексей Логинов
  • Зарегистрирован: 29.11.13
  • Сообщений: 1892
  • Последний визит:
    Сегодня 14:17:59

Отлично! Удачи, Артур!
С интересом буду наблюдать.

11

  • Автор: Алексей
  • Зарегистрирован: 19.03.23
  • Сообщений: 50
  • Последний визит:
    Сегодня 06:31:55
shhturman написал(а):

Да, сначала будет "сотка", потом, если не сломаюсь, "200" и "350".

сломаться надо !!!! в 1-350 никто не делает . а кораблики красивые и  коллекционеров собирающих современку есть , а  значит они потом будут светиться на выставках и прославлять славный корабль.
а  еще пушки в  1/72 зело хочется ... ))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))

12

  • Автор: shhturman
  • shhturman
  • Откуда: Санкт-Петербург
  • Зарегистрирован: 02.02.14
  • Сообщений: 1424
  • Последний визит:
    Сегодня 13:47:09

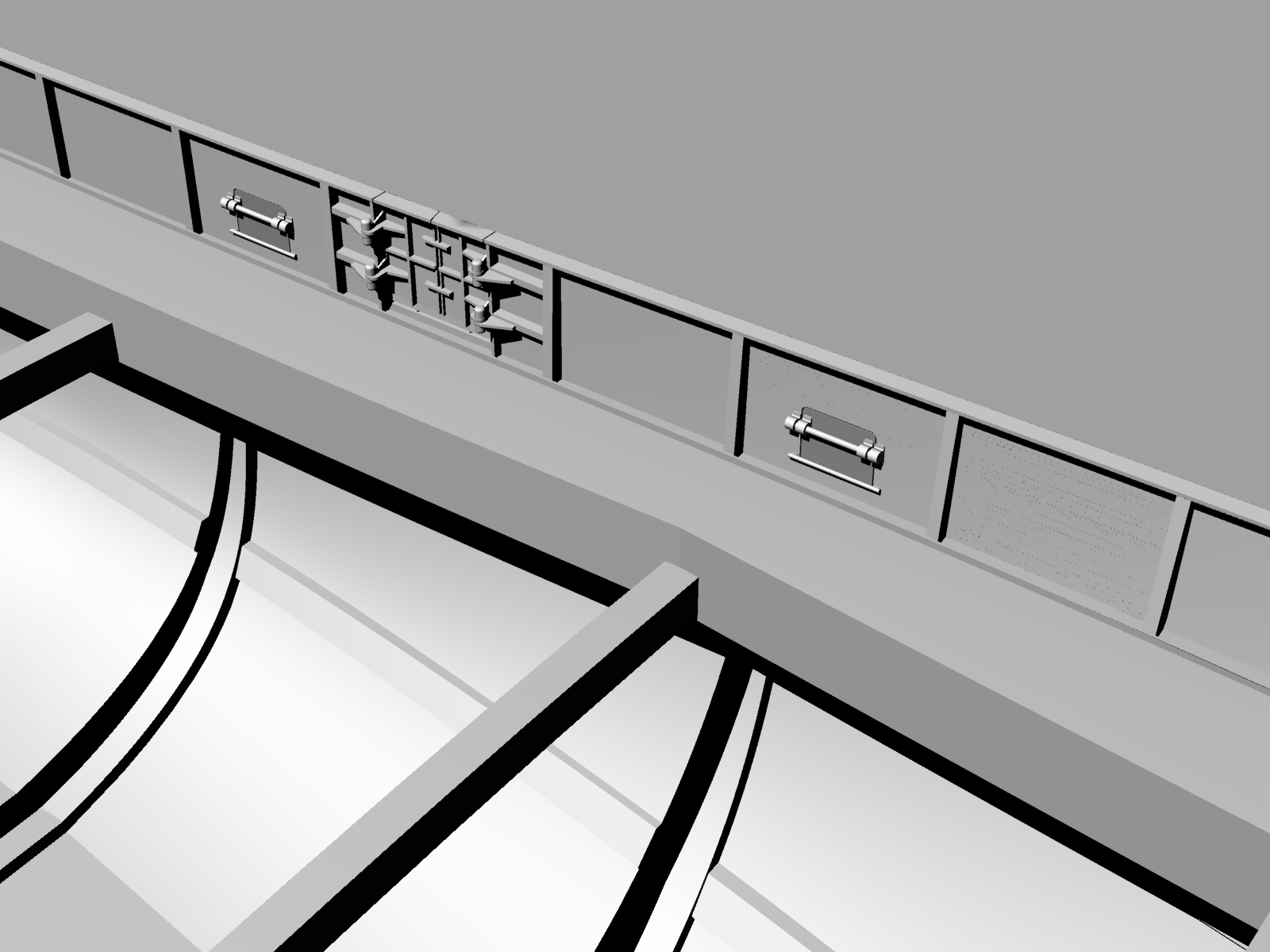

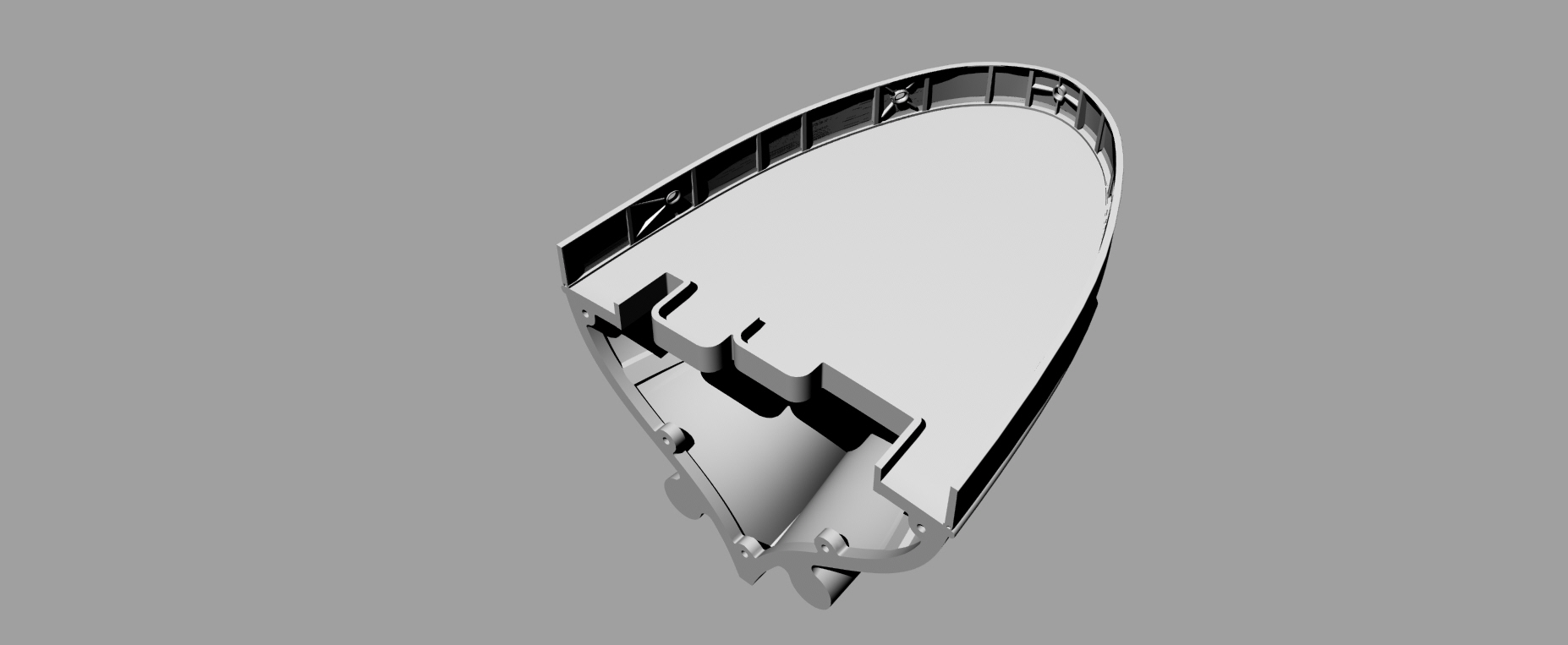

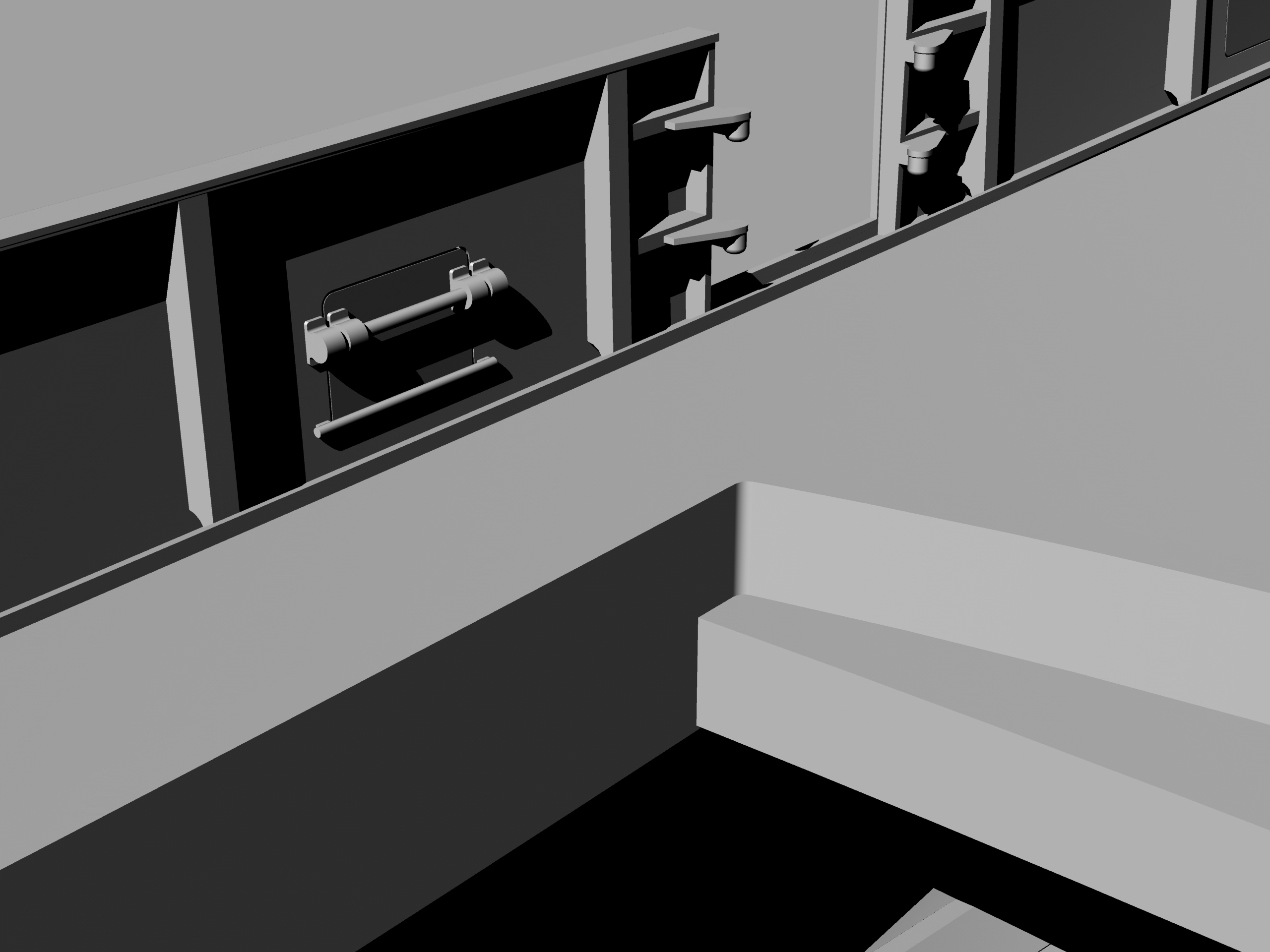

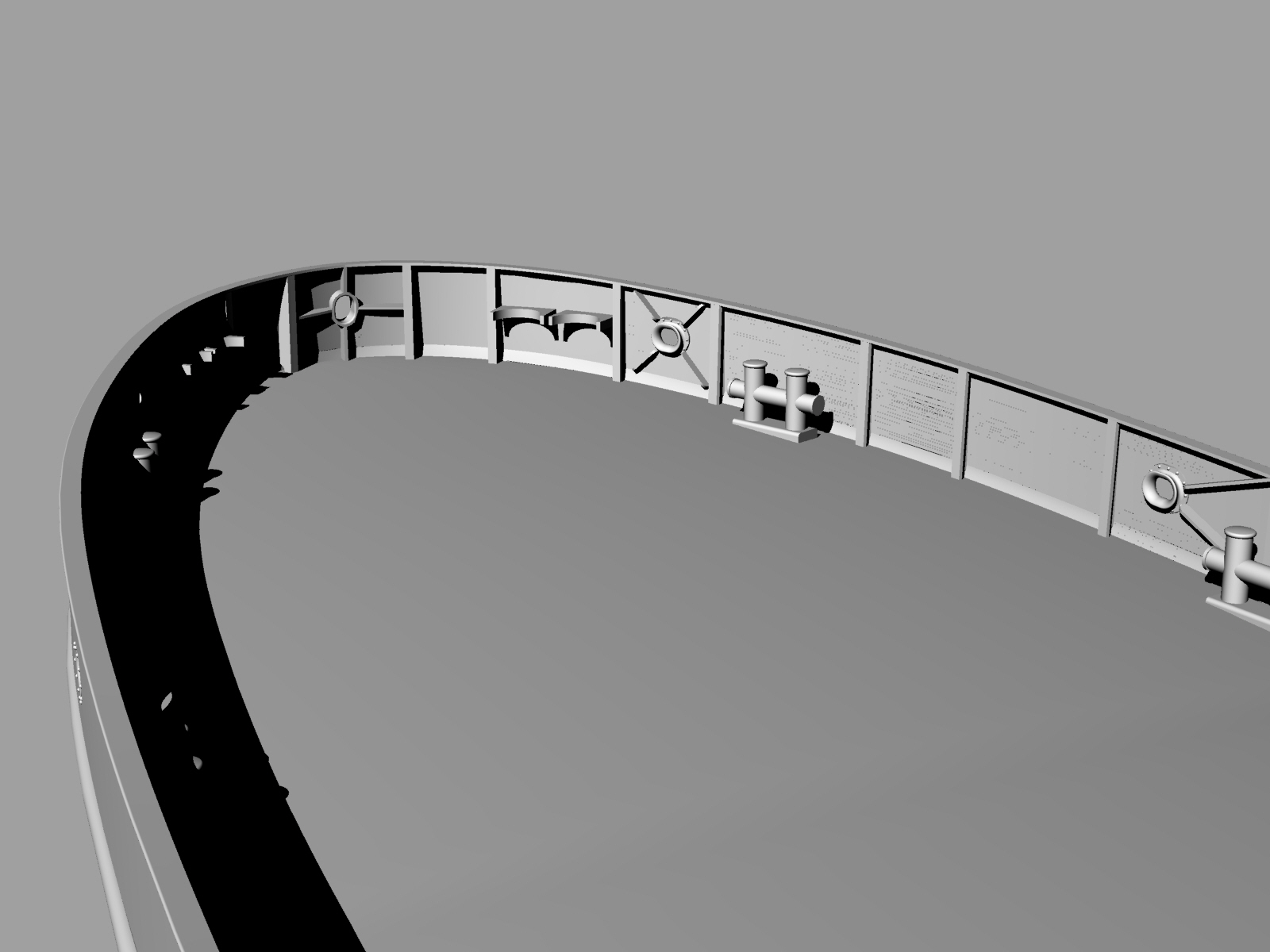

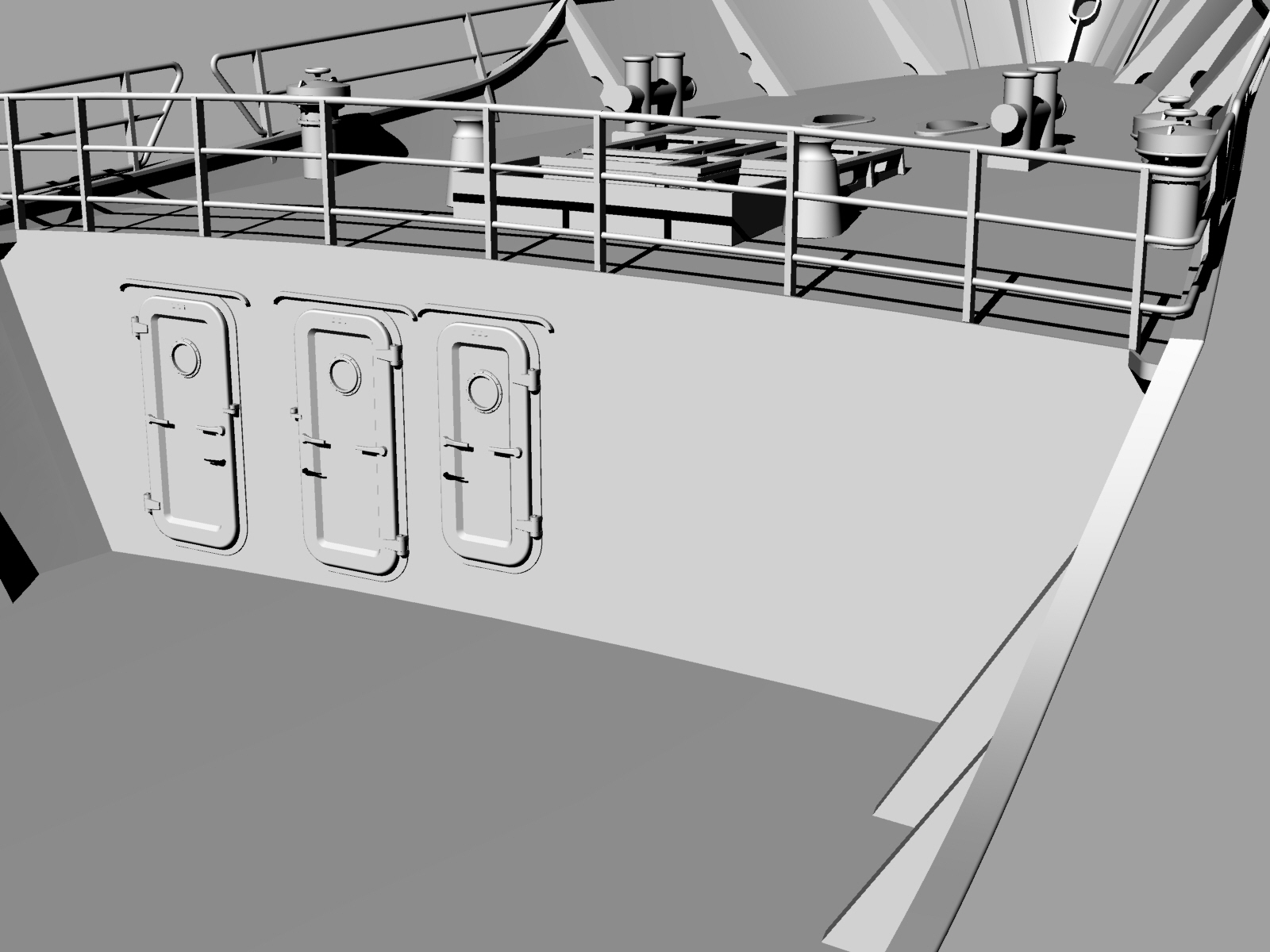

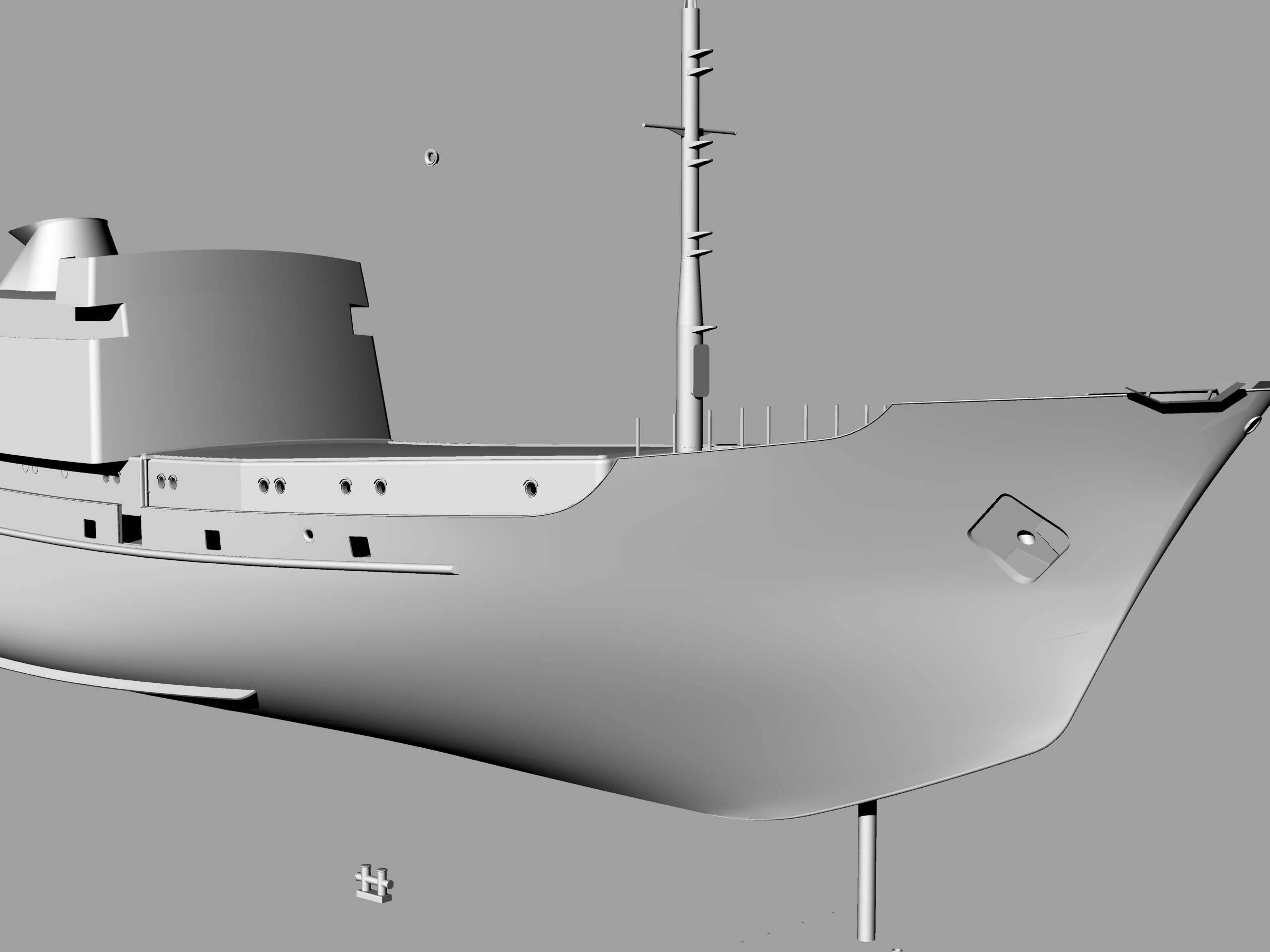

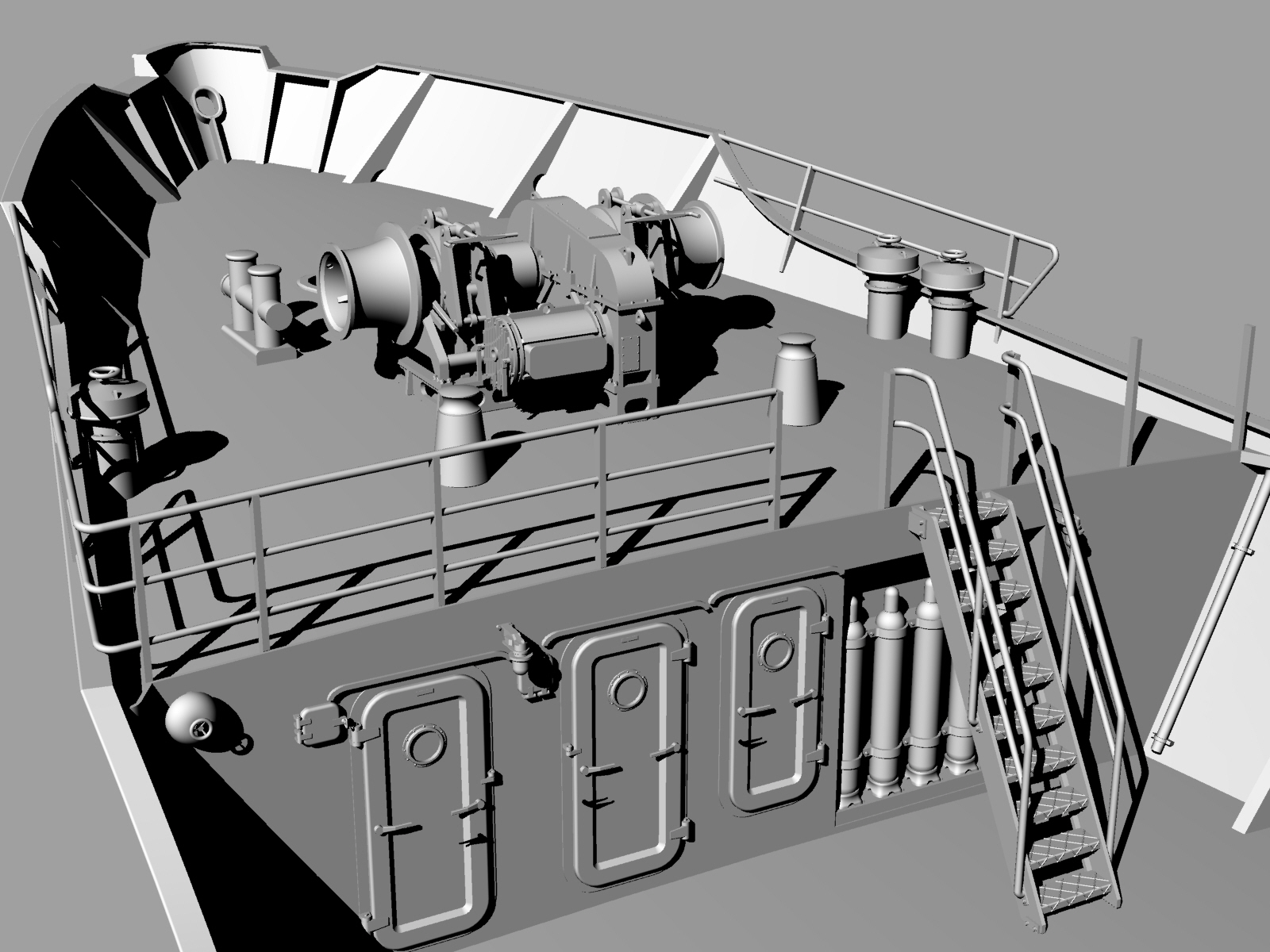

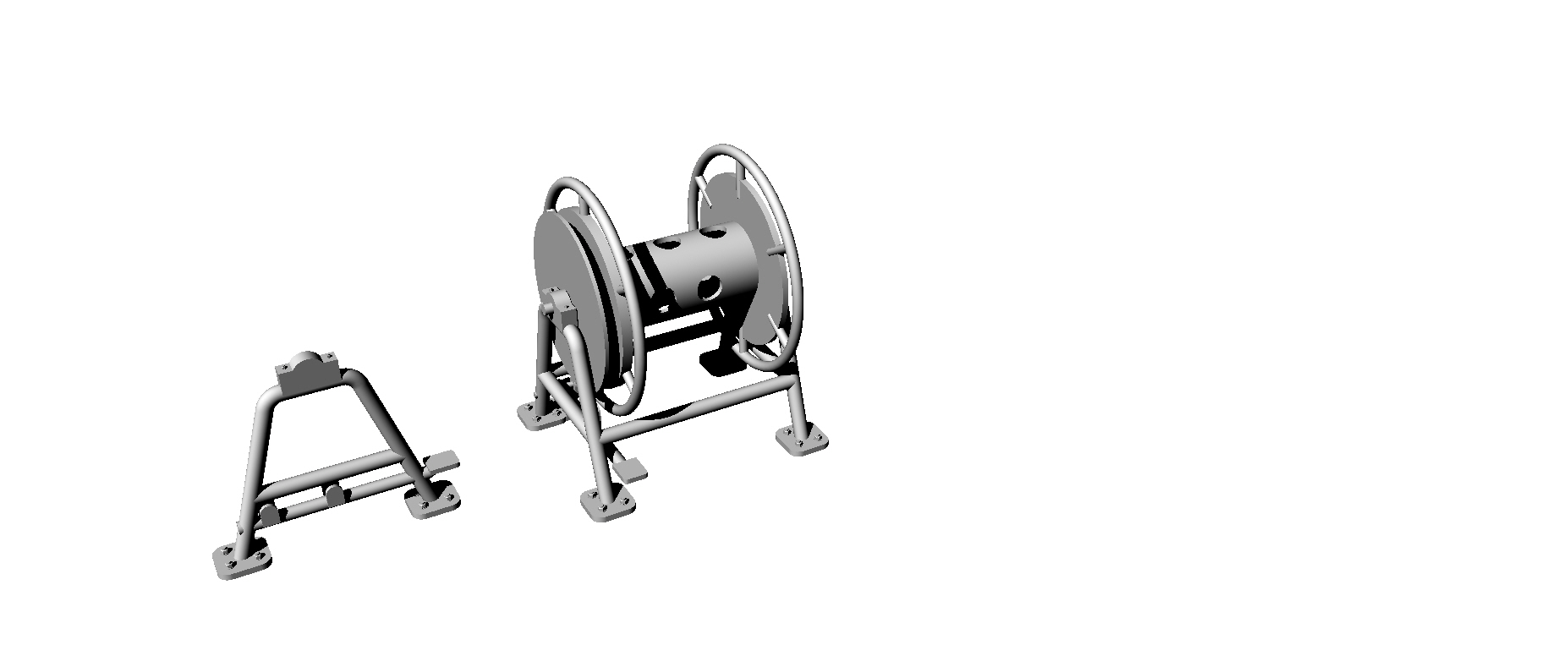

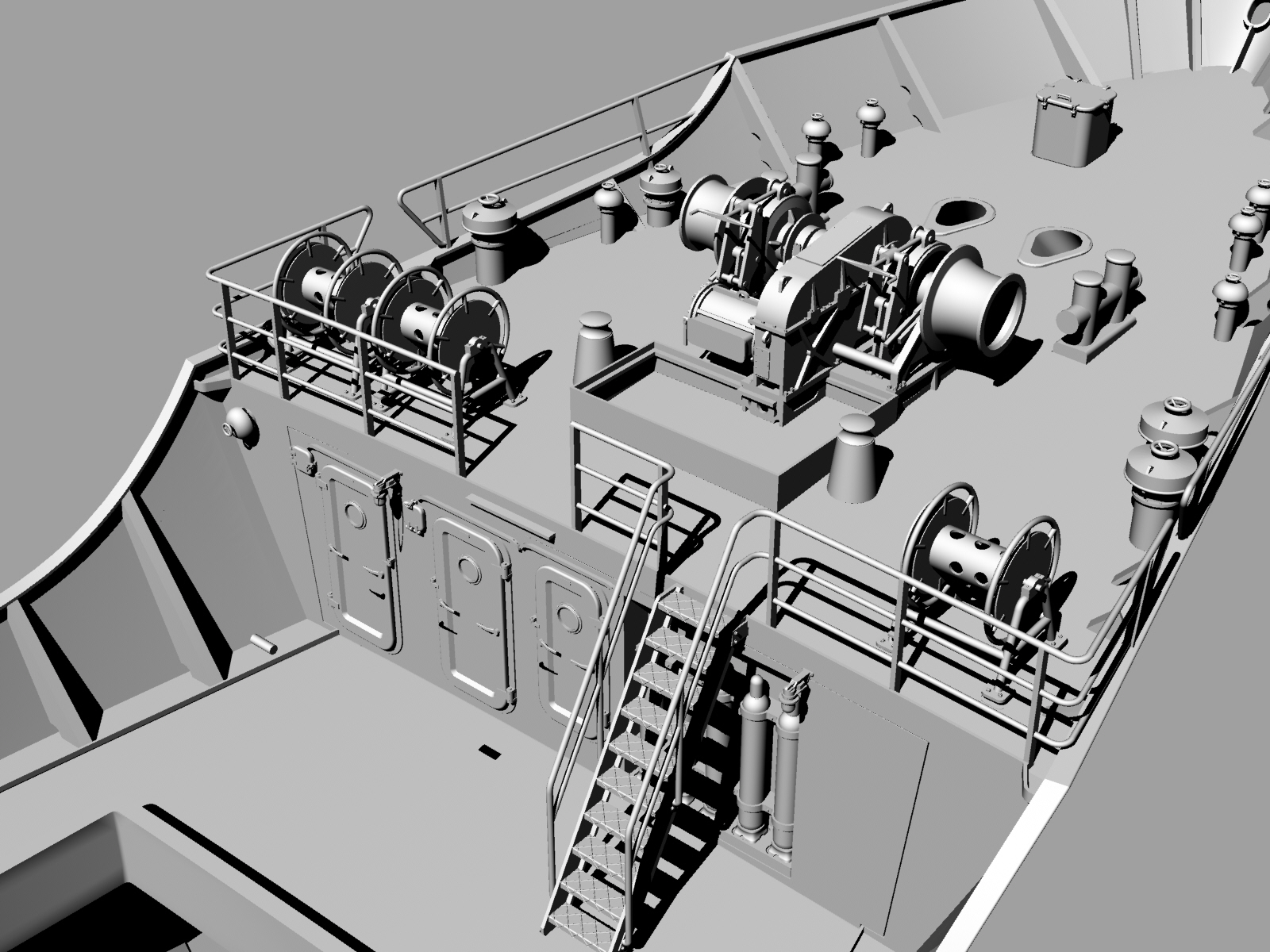

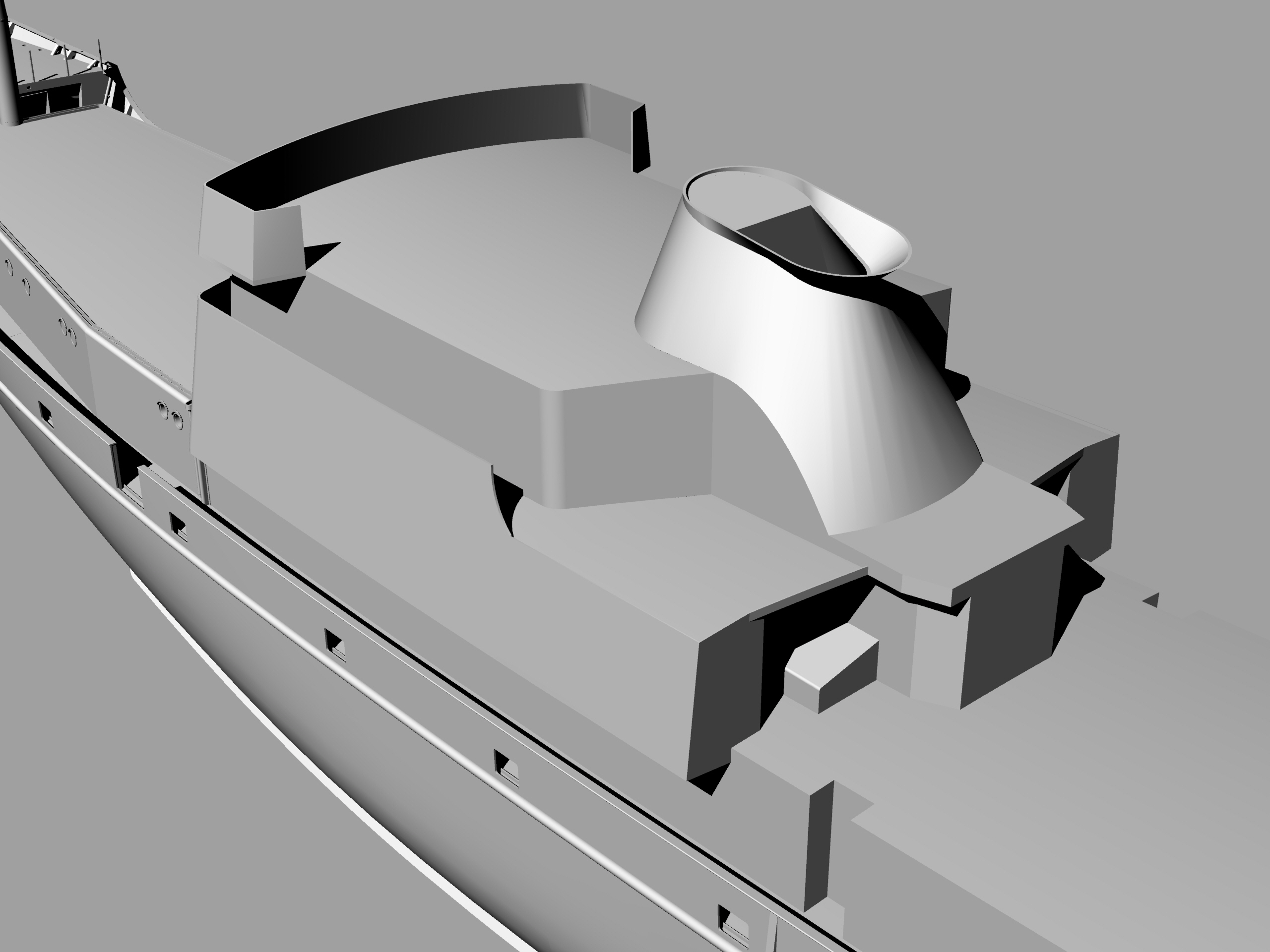

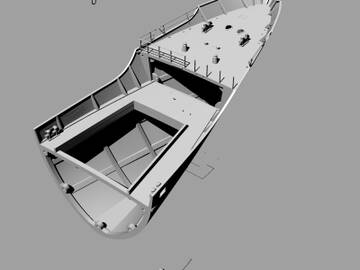

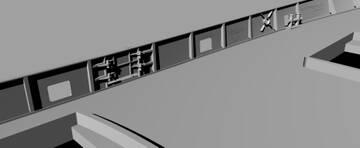

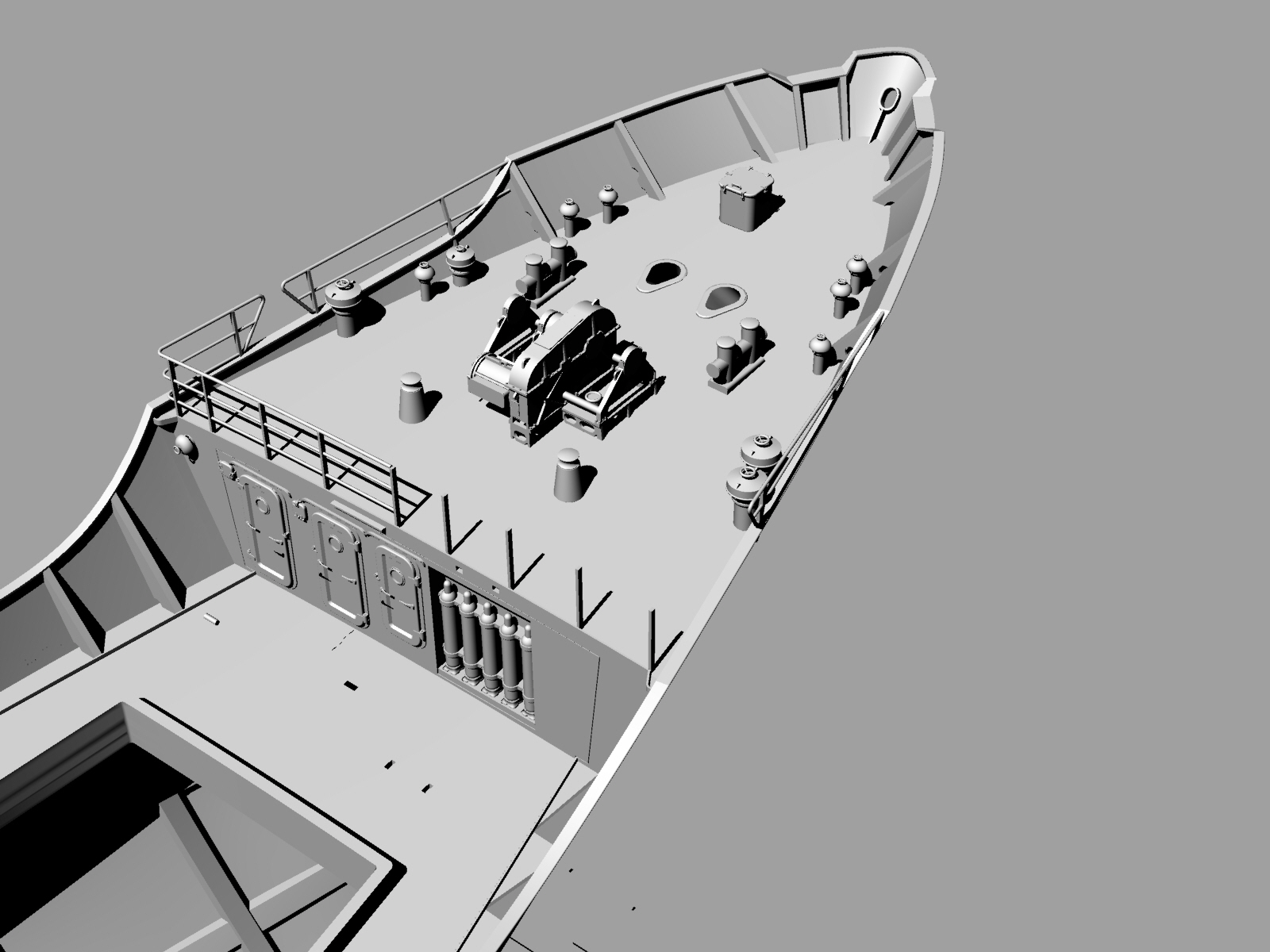

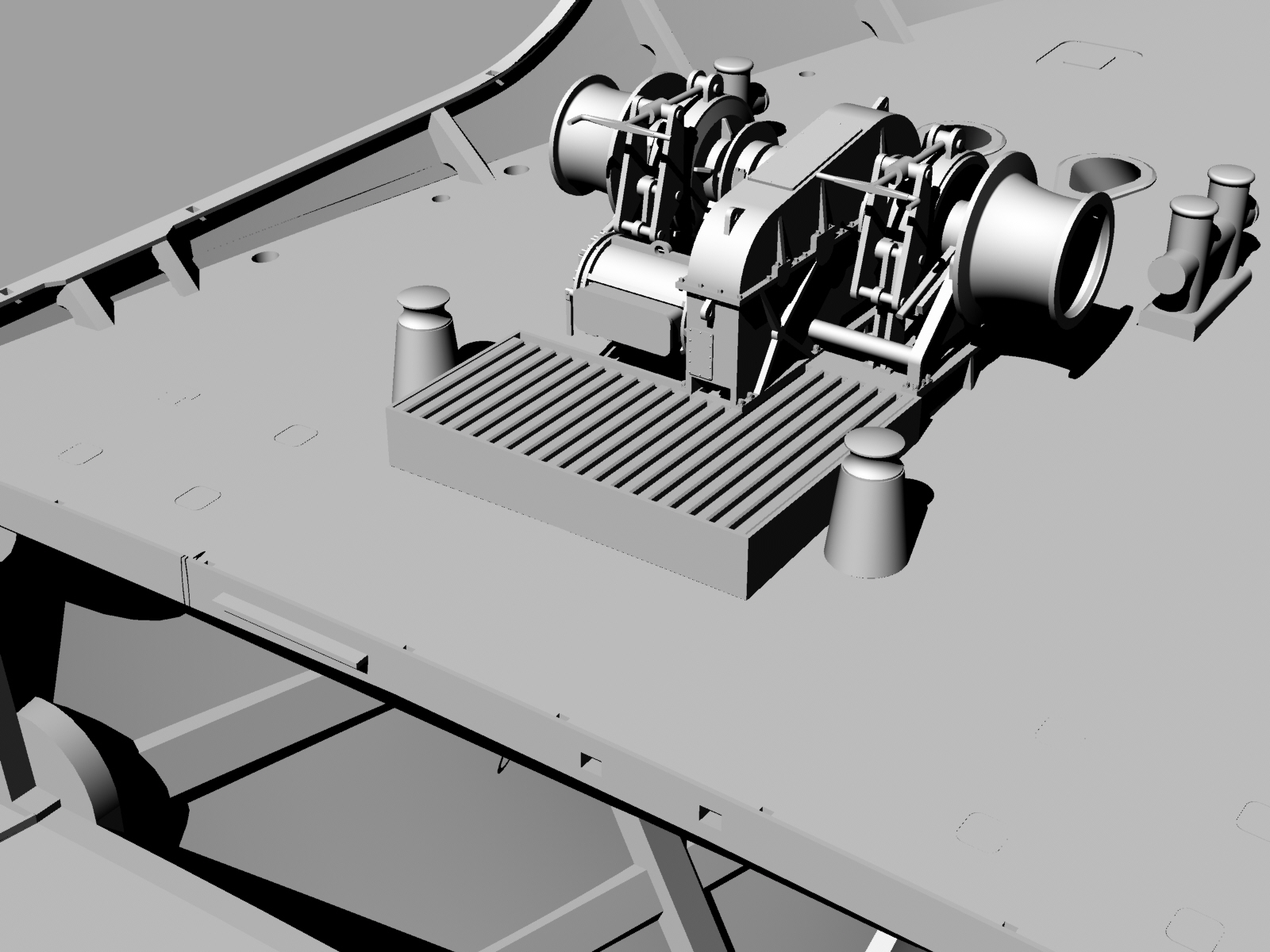

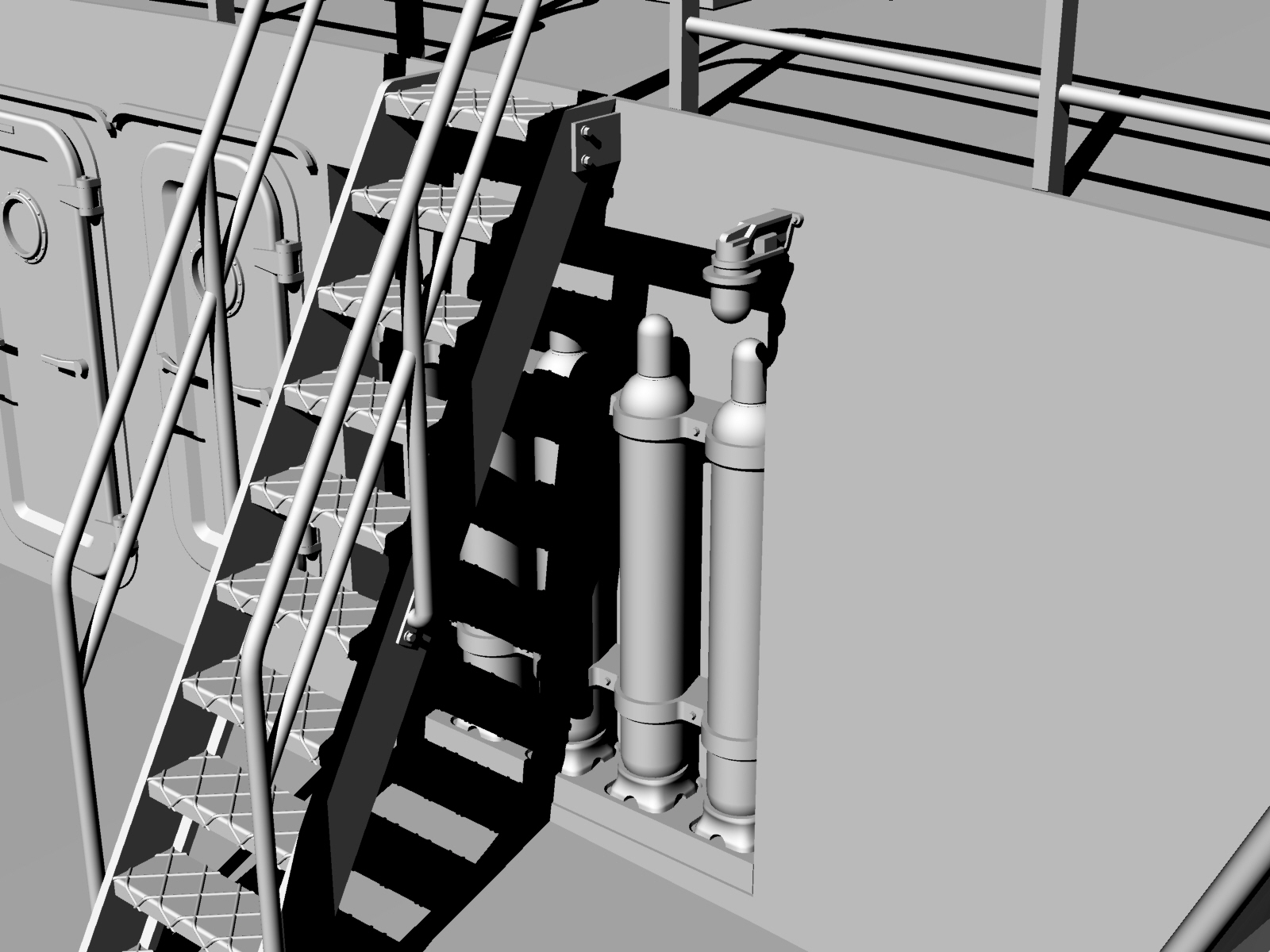

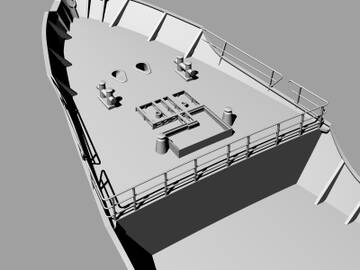

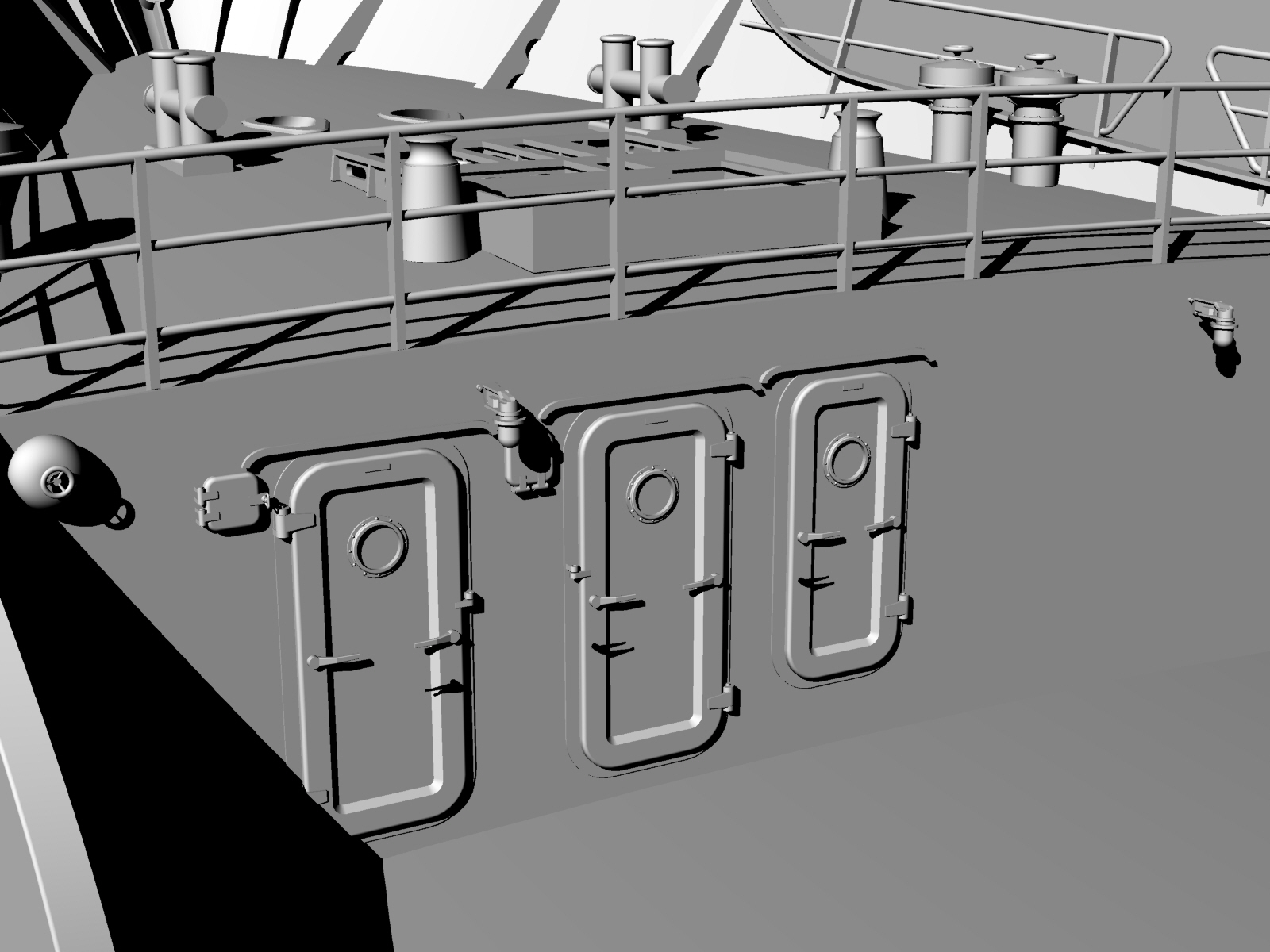

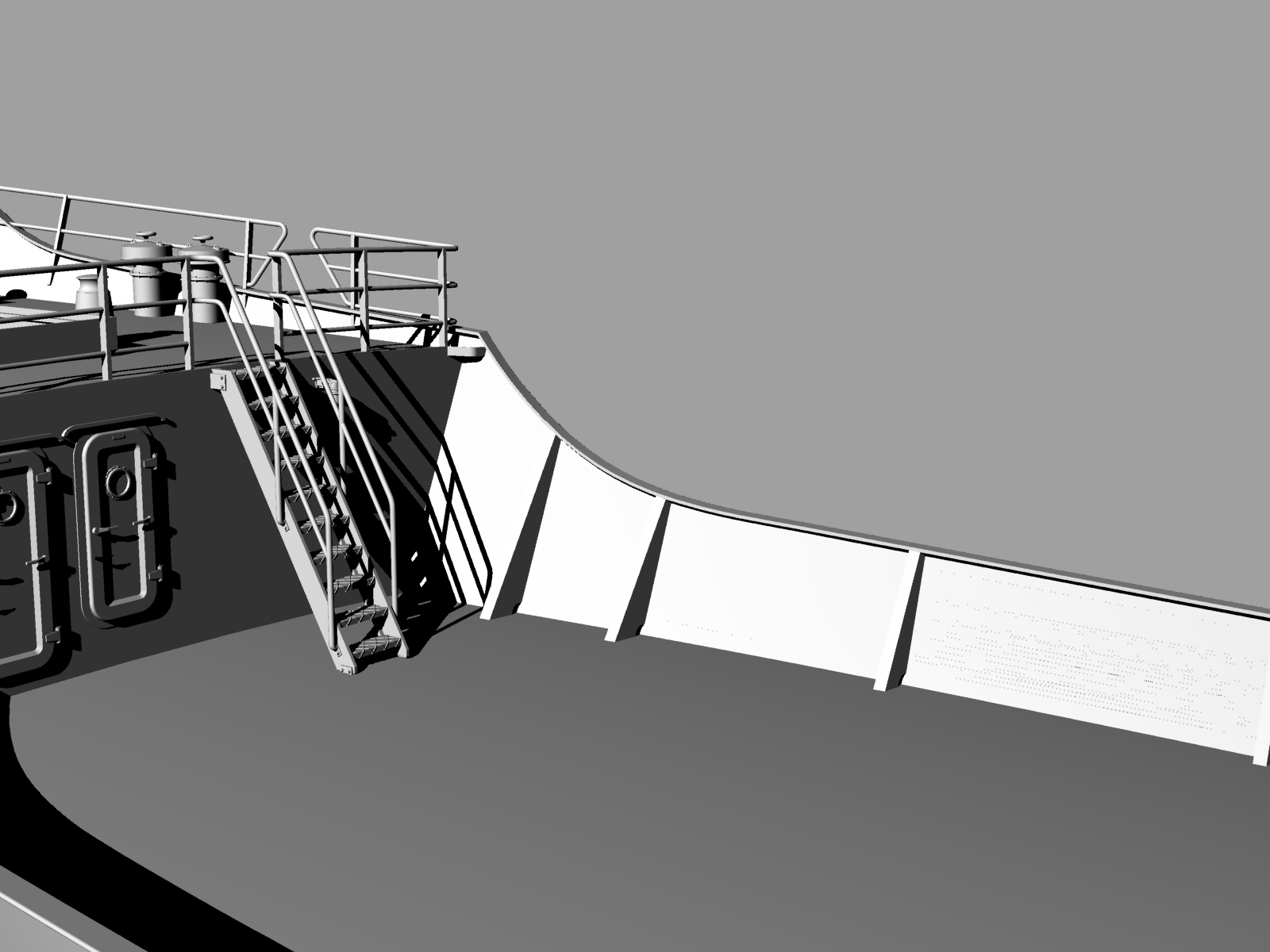

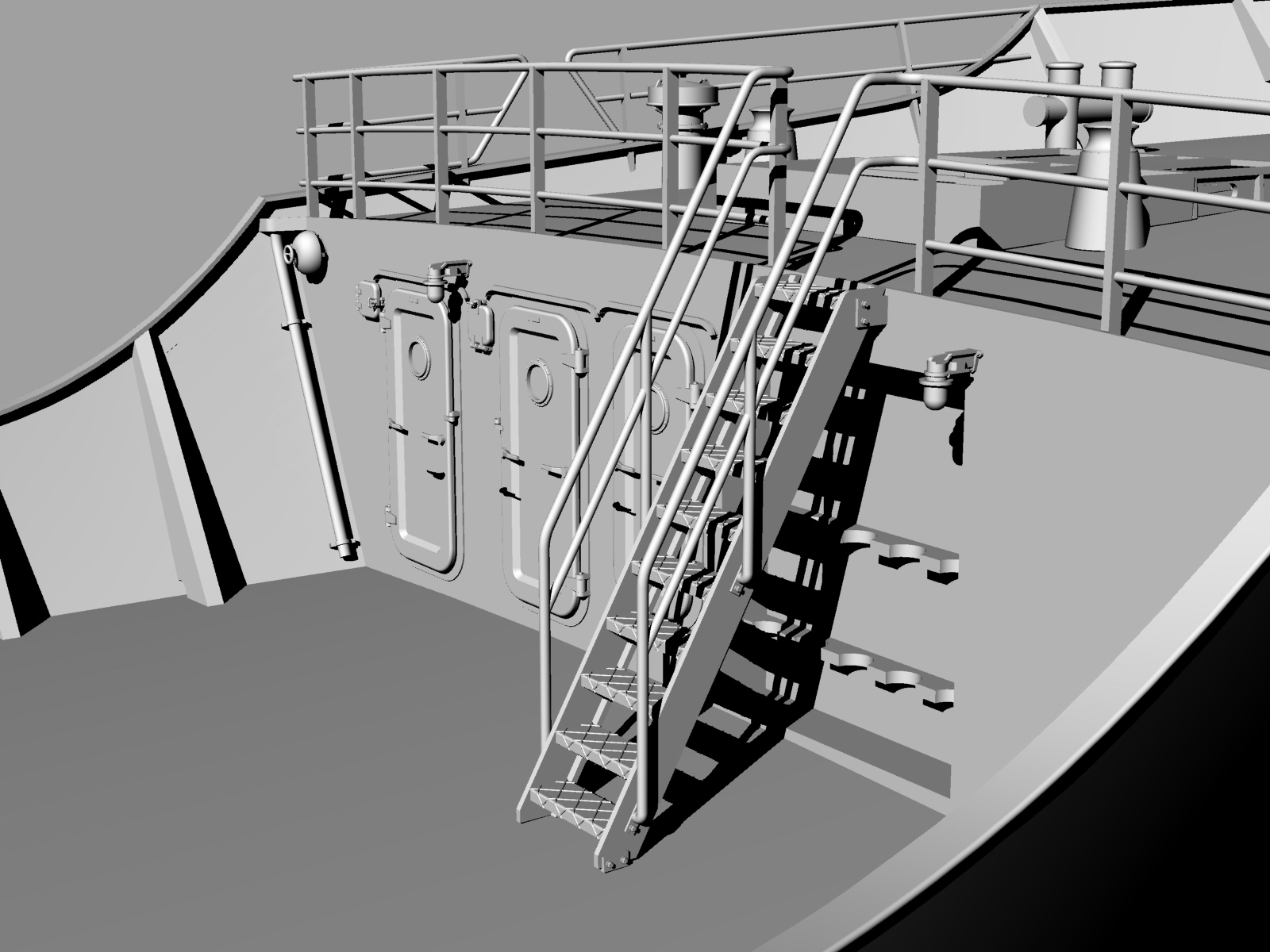

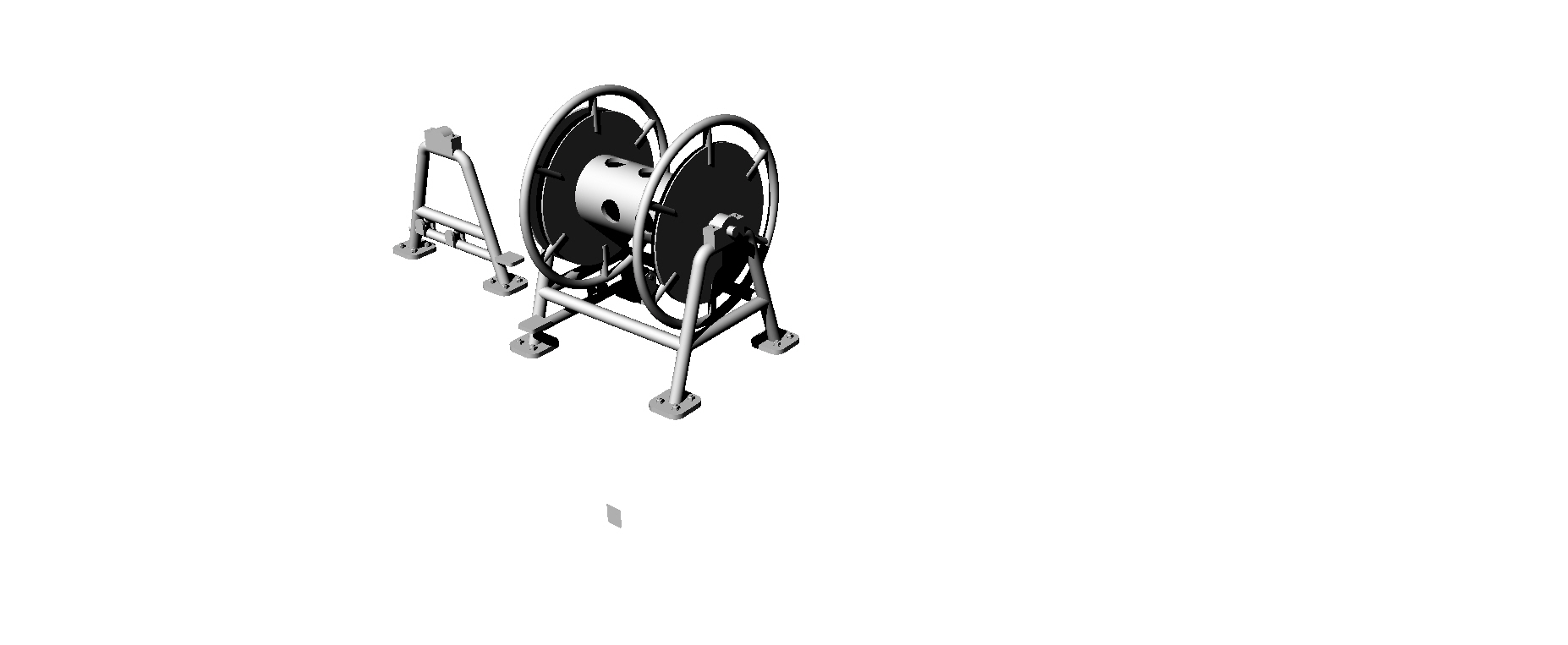

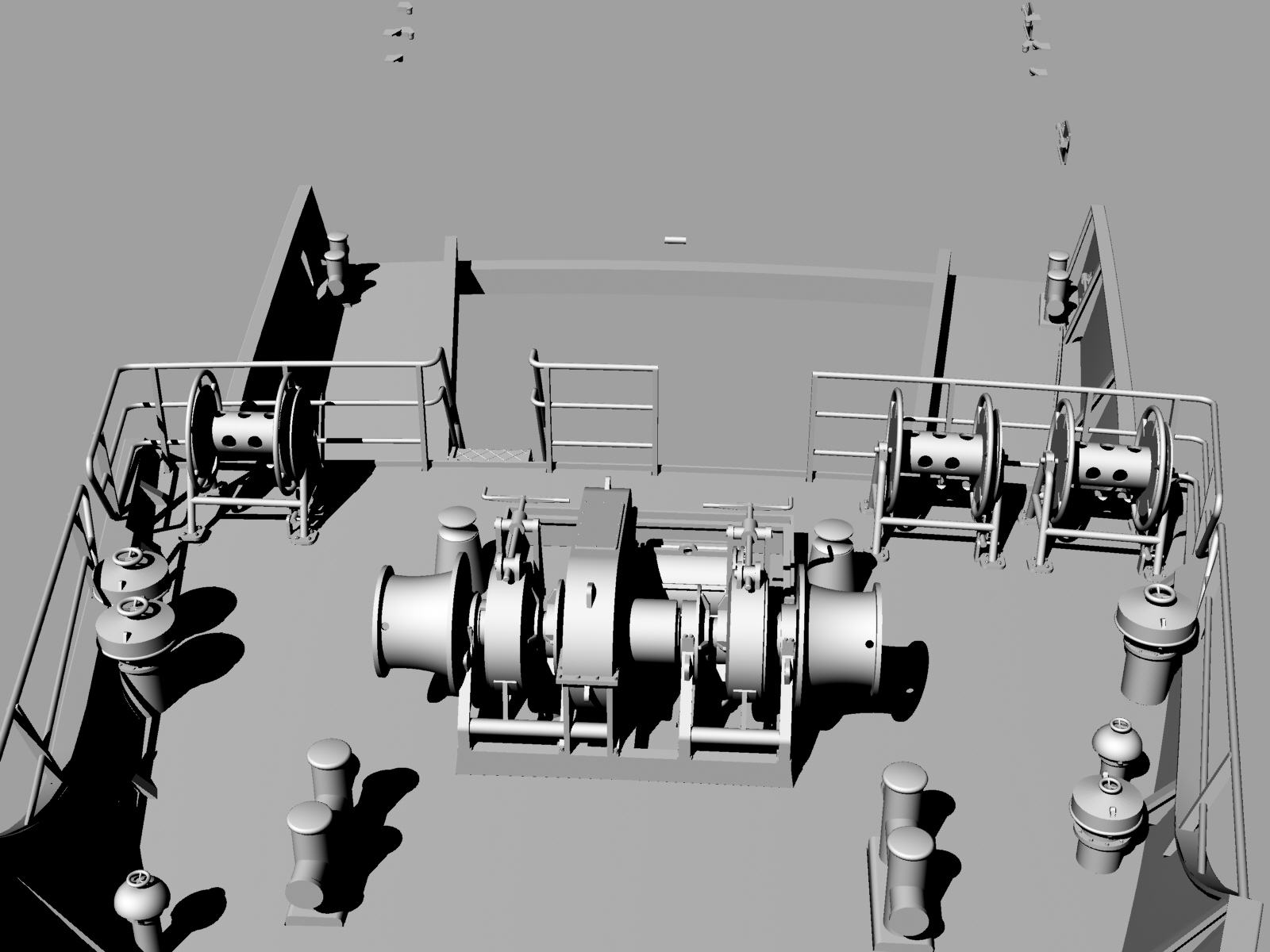

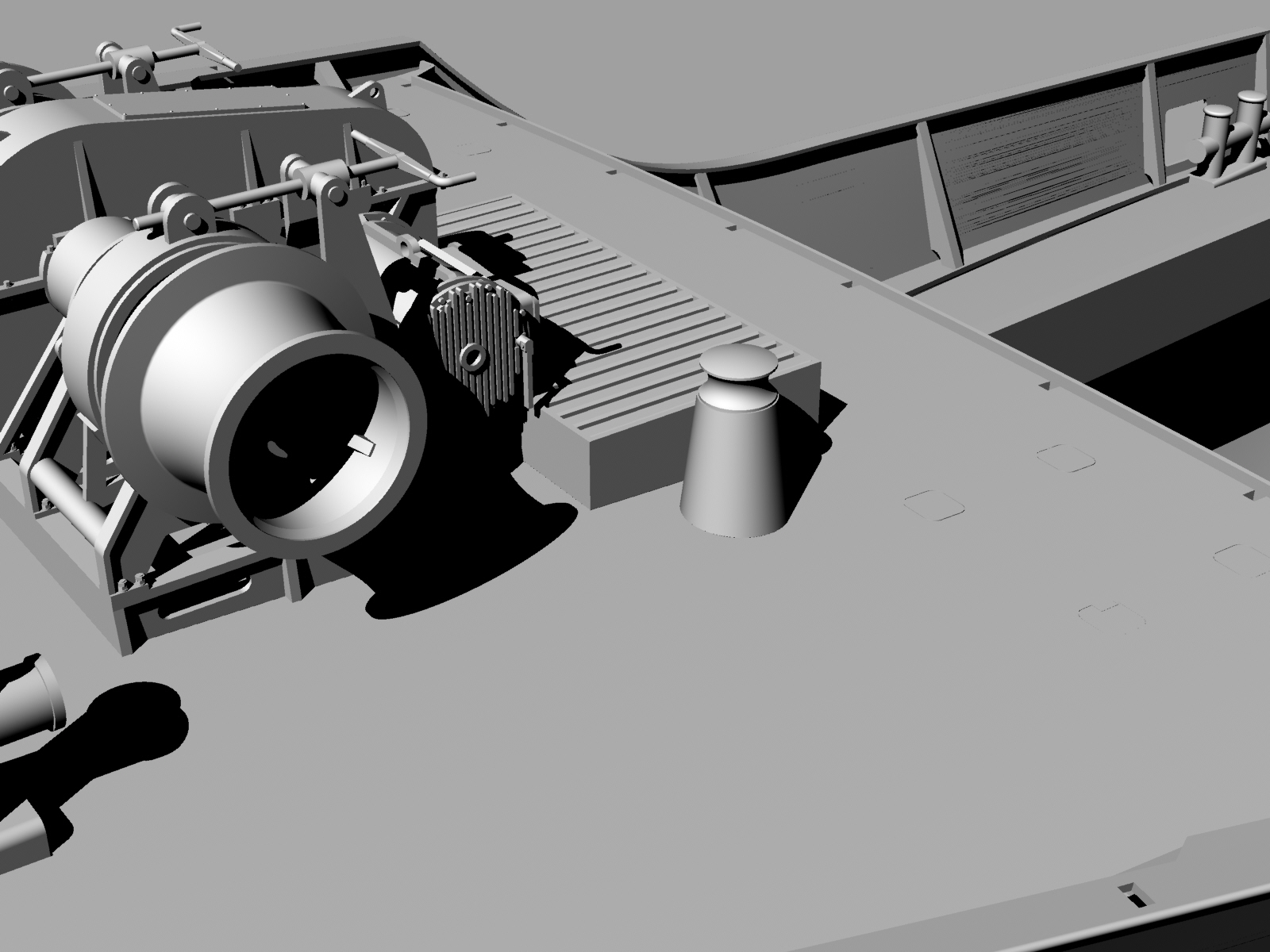

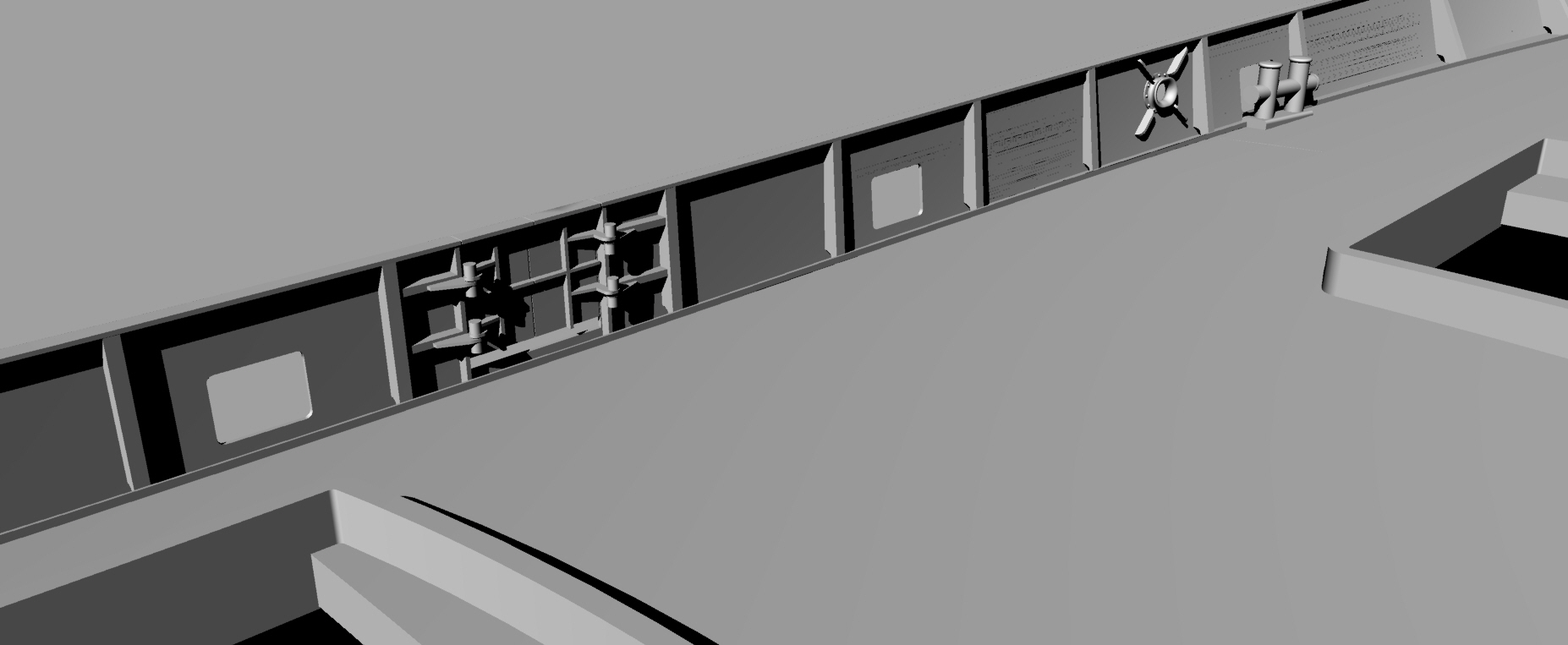

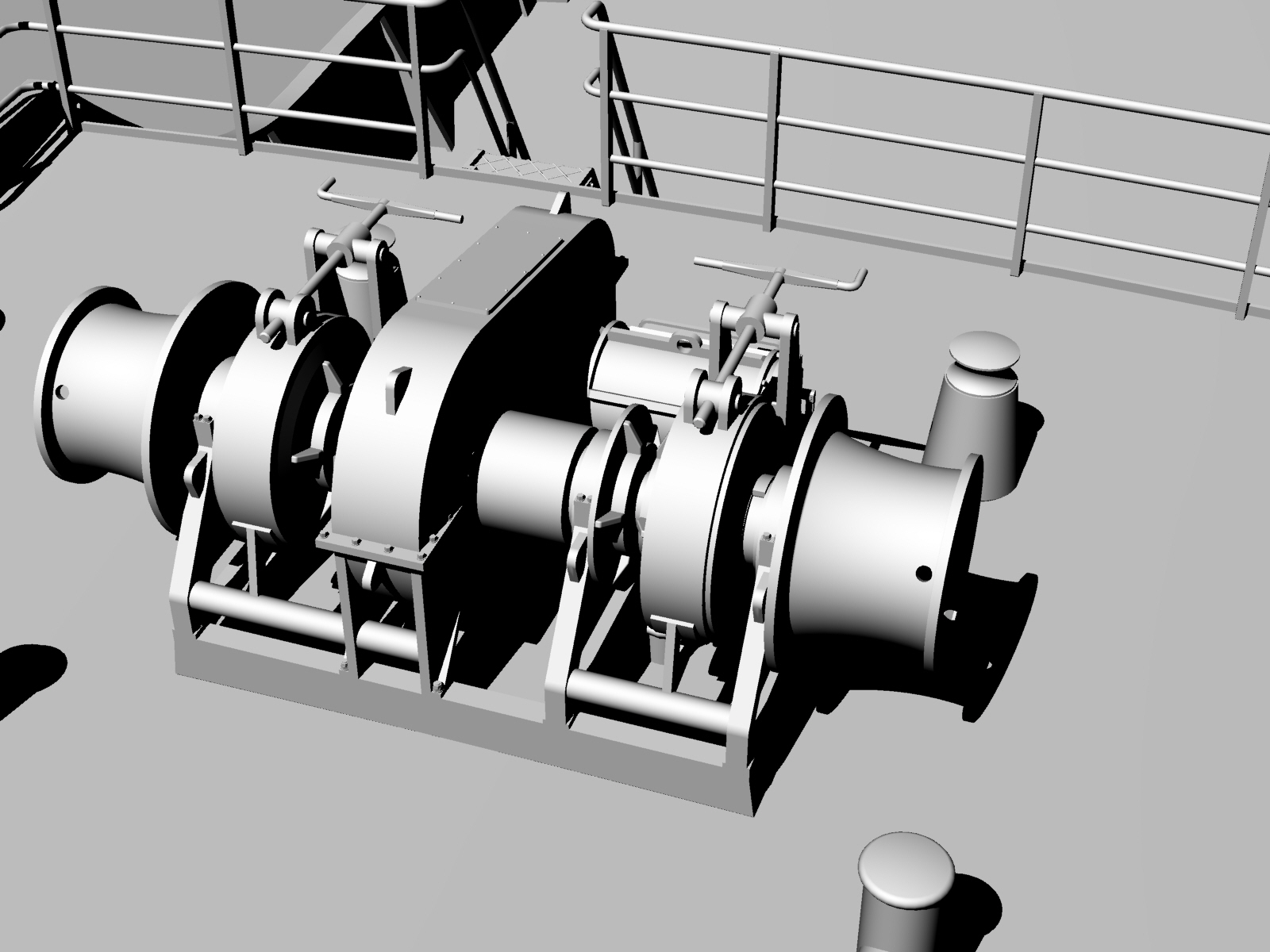

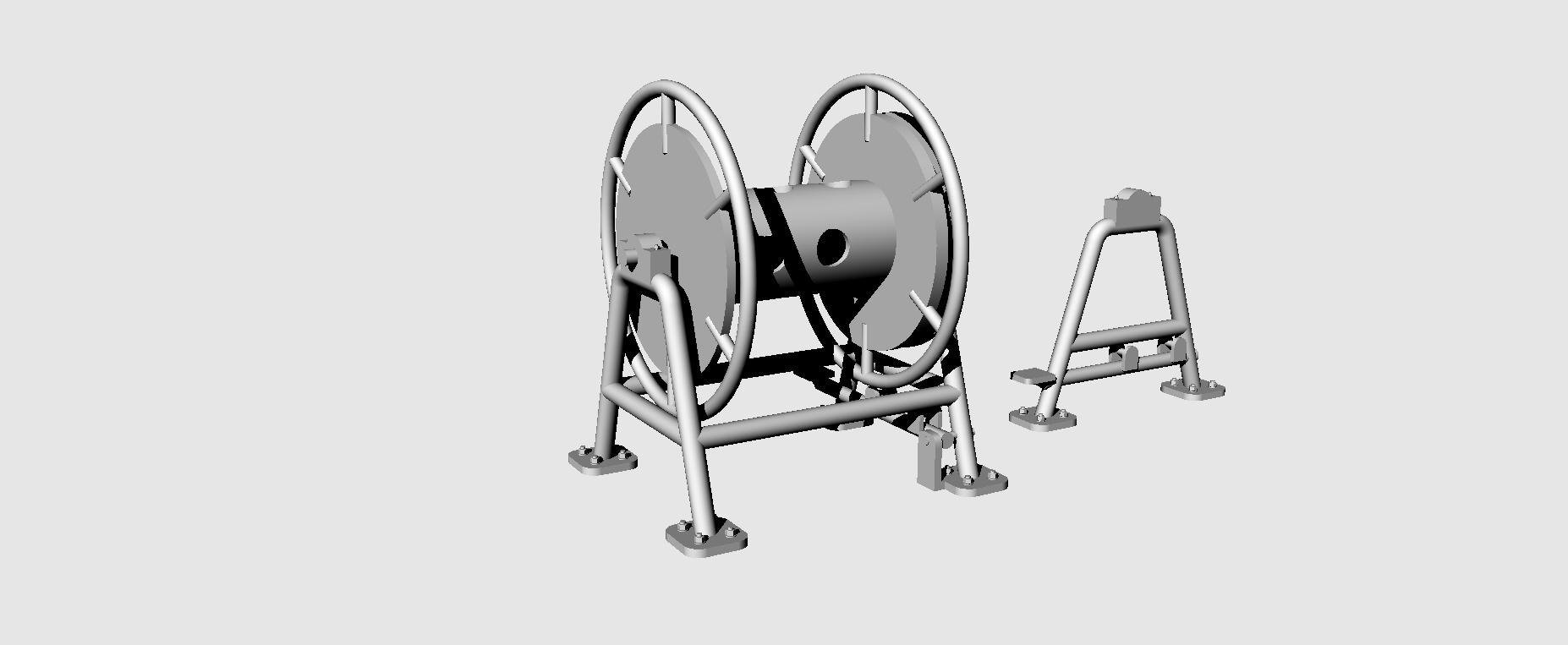

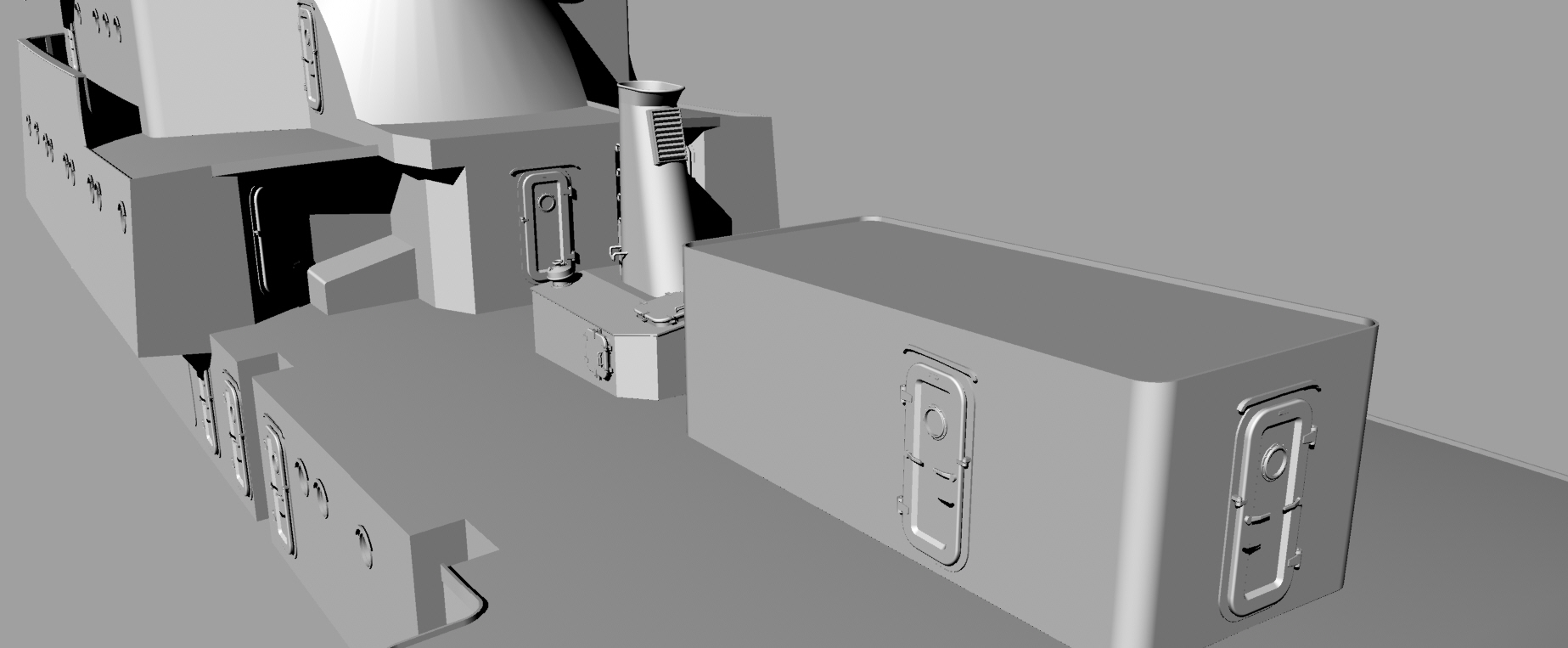

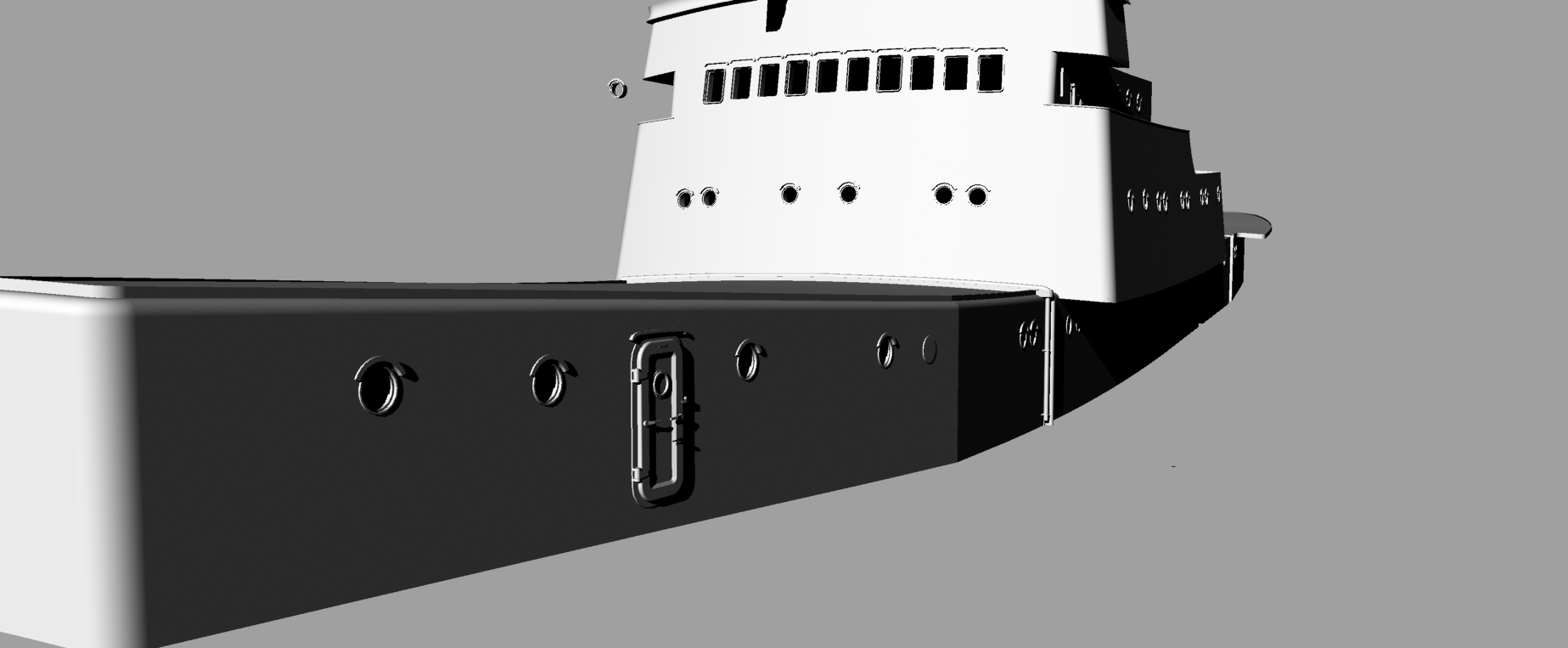

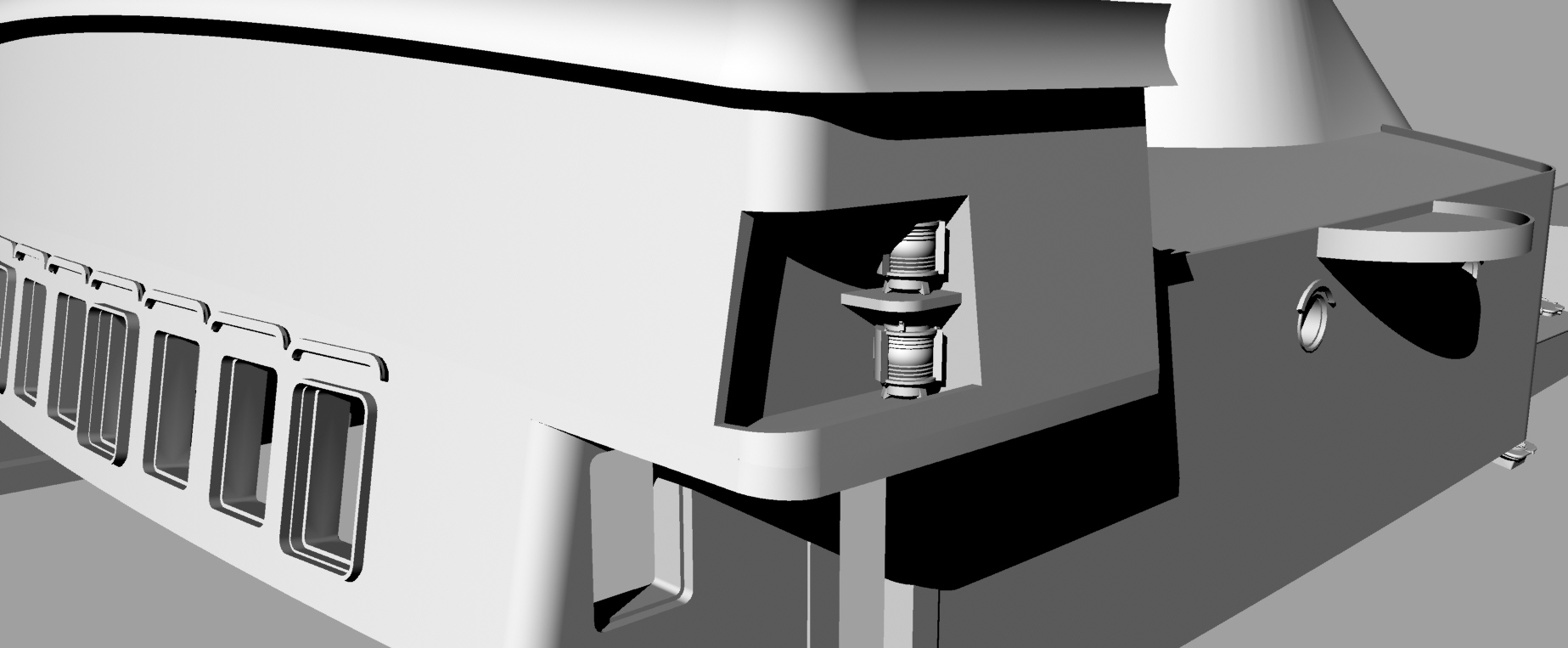

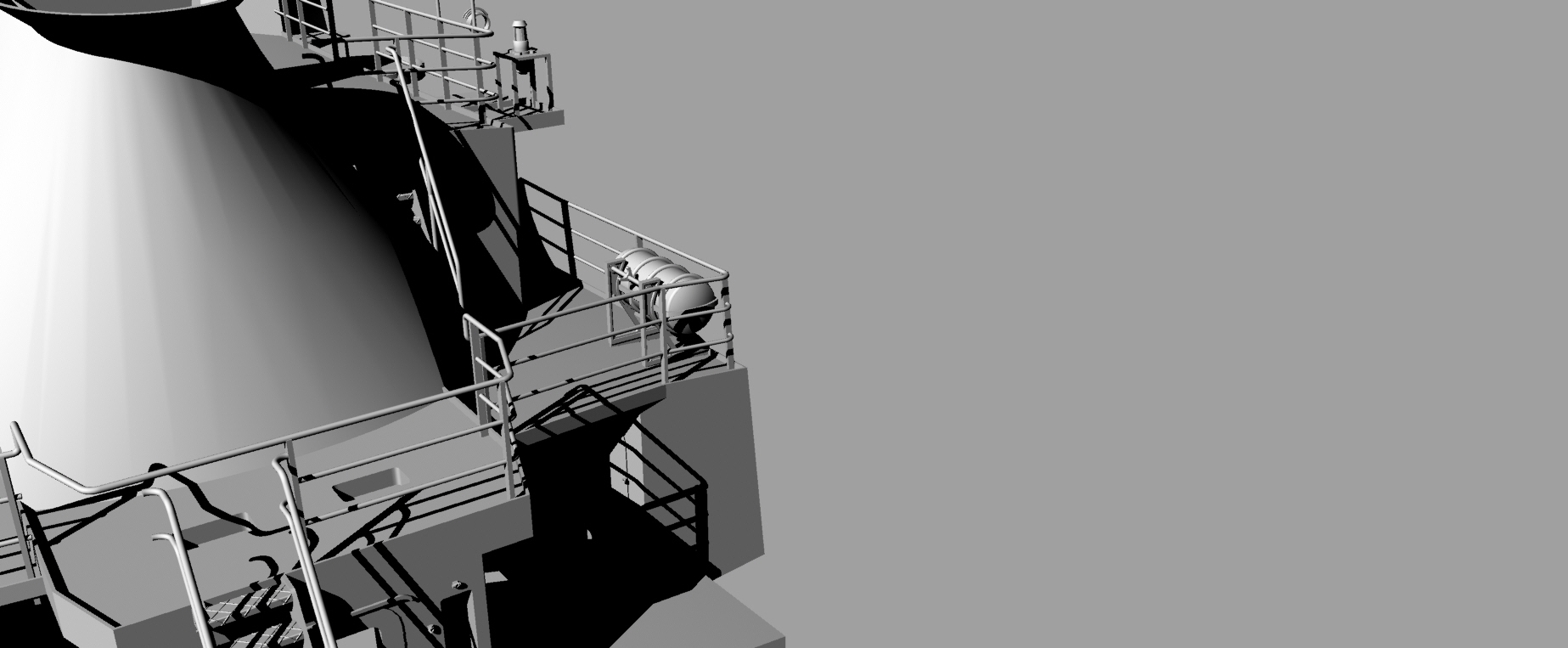

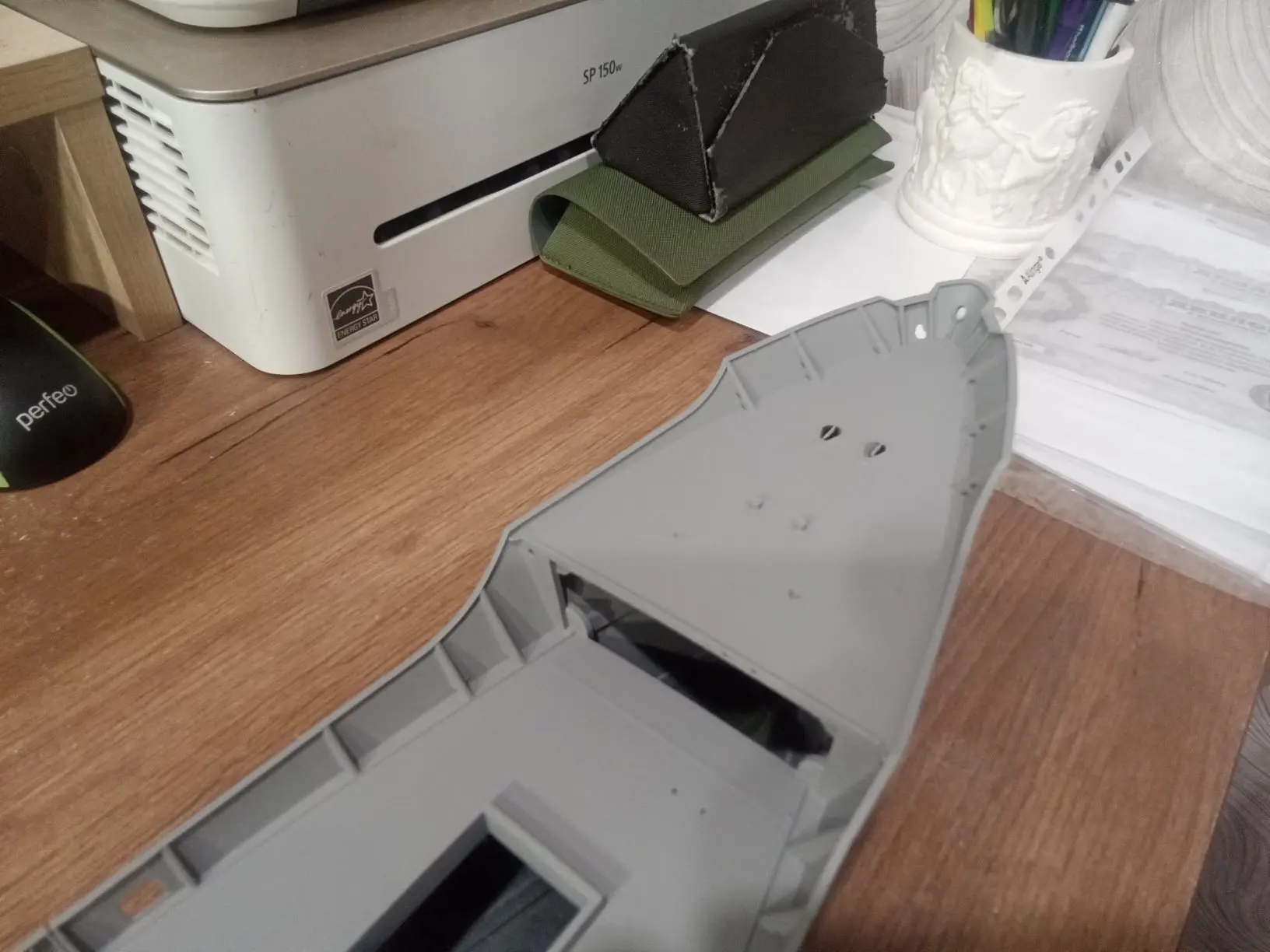

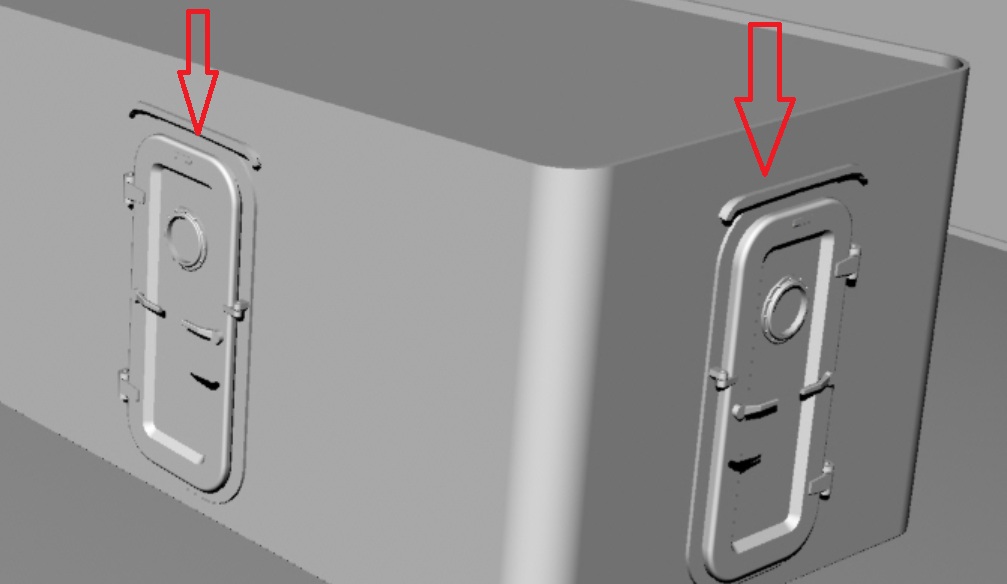

За неделю на полубаке и его срезе прибавилось еще немного деталей...
https://upforme.ru/uploads/0013/94/06/9/t141589.jpg https://upforme.ru/uploads/0013/94/06/9/t772538.jpg https://upforme.ru/uploads/0013/94/06/9/t567560.jpg
https://upforme.ru/uploads/0013/94/06/9/t207499.jpg https://upforme.ru/uploads/0013/94/06/9/t301902.jpg https://upforme.ru/uploads/0013/94/06/9/t697992.jpg
https://upforme.ru/uploads/0013/94/06/9/t662328.jpg

13

  • Автор: Алексей Логинов
  • Алексей Логинов
  • Зарегистрирован: 29.11.13
  • Сообщений: 1892
  • Последний визит:
    Сегодня 14:17:59

А баллоны какого цвета были?)) Голубые?

14

  • Автор: shhturman
  • shhturman
  • Откуда: Санкт-Петербург
  • Зарегистрирован: 02.02.14
  • Сообщений: 1424
  • Последний визит:
    Сегодня 13:47:09
Алексей Логинов написал(а):

А баллоны какого цвета были?)) Голубые?

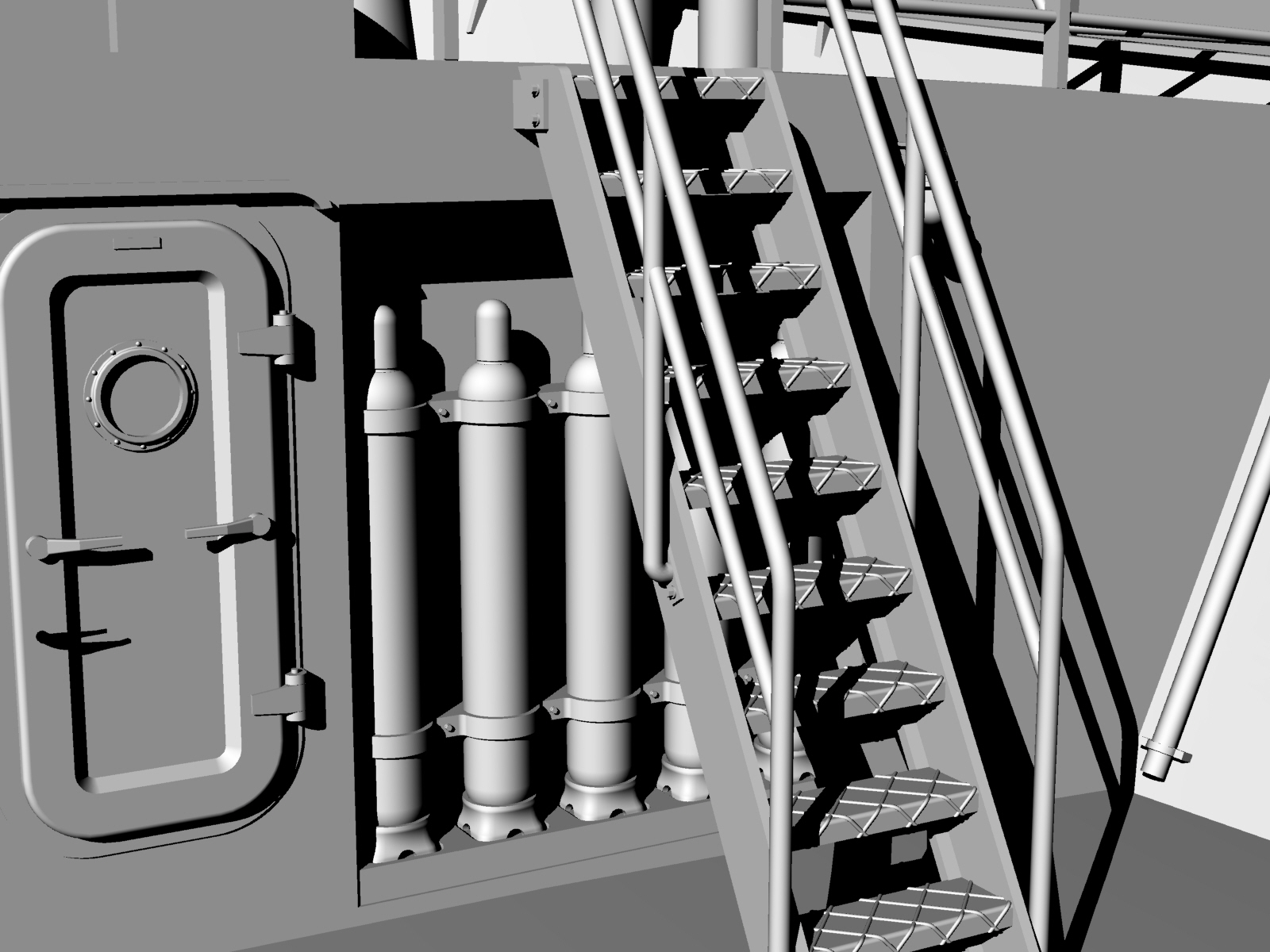

Разные. Точно были черные со сжатым воздухом и белый с ацетиленом (один, ЕМНИП, всегда был для сварки) и голубой - кислородный один всегда был...
https://upforme.ru/uploads/0013/94/06/9/t162577.jpg
Фреон для станций ОХТ тут не хранился...

15

  • Автор: Алексей Логинов
  • Алексей Логинов
  • Зарегистрирован: 29.11.13
  • Сообщений: 1892
  • Последний визит:
    Сегодня 14:17:59
shhturman написал(а):

Фреон для станций ОХТ тут не хранился...

ОХТ это для химического тушения что ли?

16

  • Автор: shhturman
  • shhturman
  • Откуда: Санкт-Петербург
  • Зарегистрирован: 02.02.14
  • Сообщений: 1424
  • Последний визит:
    Сегодня 13:47:09
Алексей Логинов написал(а):

ОХТ это для химического тушения что ли?

Да... объемного химического тушения...

17

  • Автор: pjnator
  • pjnator
  • Зарегистрирован: 22.02.23
  • Сообщений: 48
  • Последний визит:
    Сегодня 05:53:03
shhturman написал(а):

Разные. Точно были черные со сжатым воздухом и белый с ацетиленом (один, ЕМНИП, всегда был для сварки) и голубой - кислородный один всегда был...

Фреон для станций ОХТ тут не хранился...

Какой юный Артур на фото!

18

  • Автор: shhturman
  • shhturman
  • Откуда: Санкт-Петербург
  • Зарегистрирован: 02.02.14
  • Сообщений: 1424
  • Последний визит:
    Сегодня 13:47:09
pjnator написал(а):

Какой юный Артур на фото!

Фото от 27 мая 1994 года.
Вчера мне стукнуло ровно 25!
Хорошо отметили!
А сегодня мы вышли на ходовые испытания в Гданьский залив!

19

  • Автор: shhturman
  • shhturman
  • Откуда: Санкт-Петербург
  • Зарегистрирован: 02.02.14
  • Сообщений: 1424
  • Последний визит:
    Сегодня 13:47:09

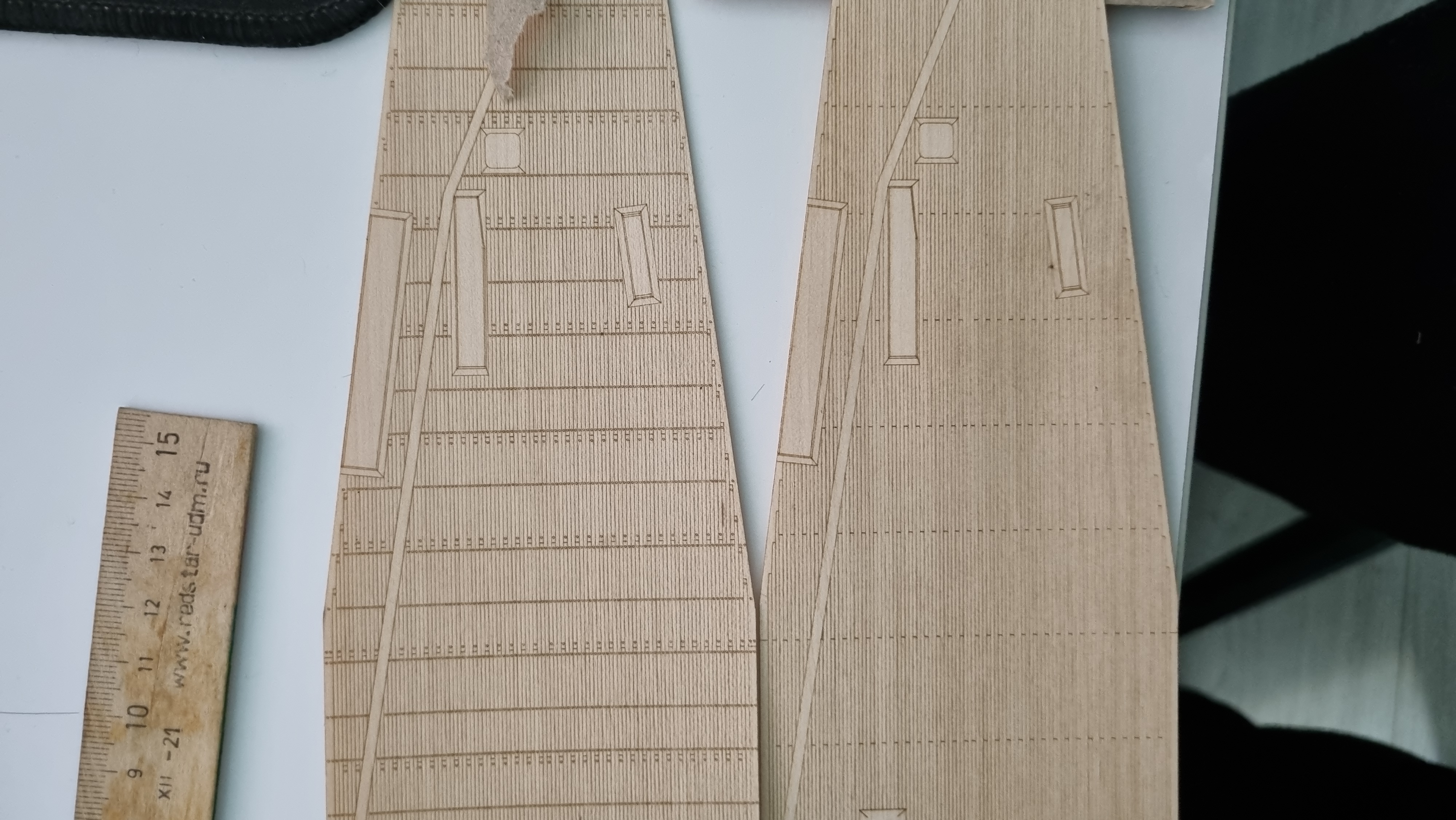

Получил от Александра Михеева "пробники" палубного настила для "Находки"
https://upforme.ru/uploads/0013/94/06/9/t791991.jpg
вариант с "пробками" явно перегружен и снижает общее восприятие... значит, будем делать без пробок... :writing:

20

  • Автор: Алексей Логинов
  • Алексей Логинов
  • Зарегистрирован: 29.11.13
  • Сообщений: 1892
  • Последний визит:
    Сегодня 14:17:59

А что за материал?

21

  • Автор: shhturman
  • shhturman
  • Откуда: Санкт-Петербург
  • Зарегистрирован: 02.02.14
  • Сообщений: 1424
  • Последний визит:
    Сегодня 13:47:09
Алексей Логинов написал(а):

А что за материал?

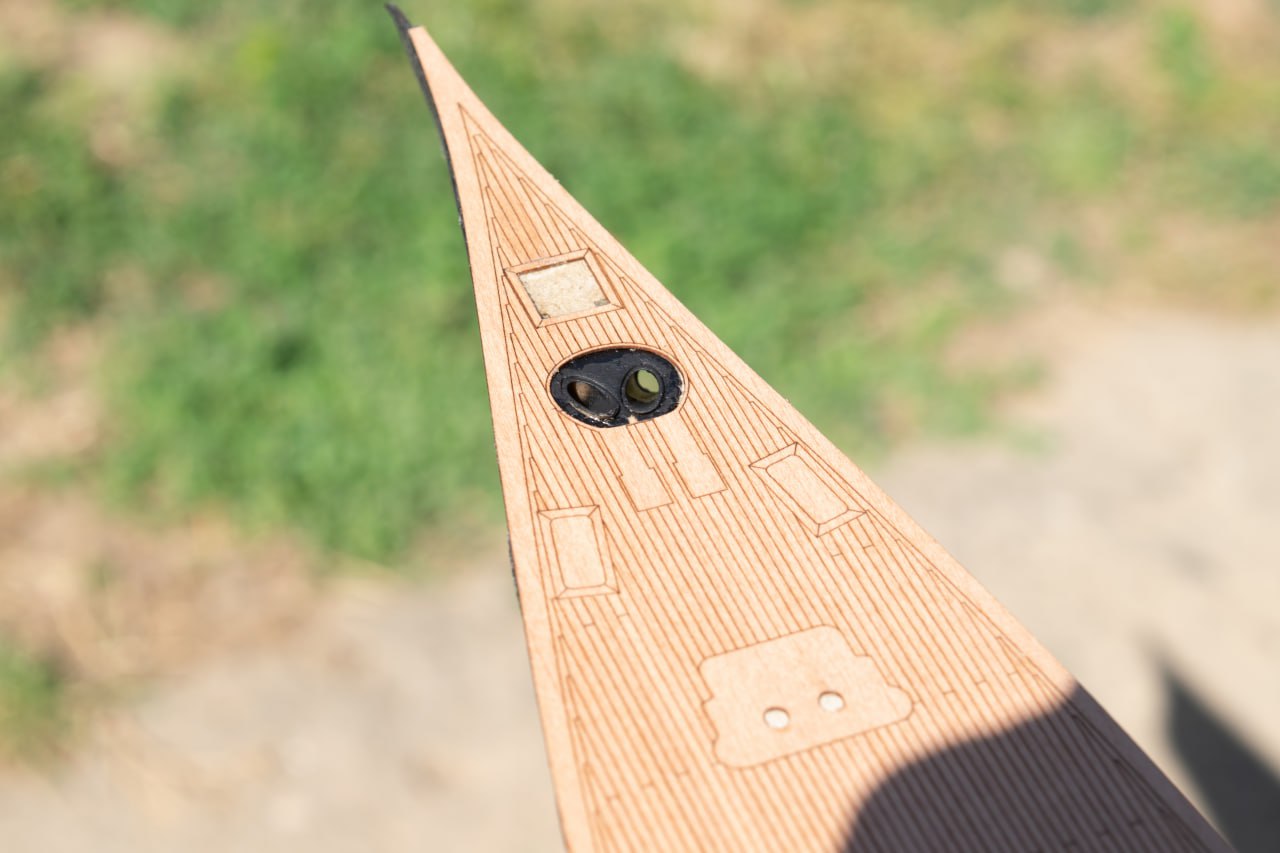

Клён, а есть еще груша
https://upforme.ru/uploads/0013/94/06/9/t891049.jpg

Отредактировано shhturman (21.11.25 22:25:53)

22

  • Автор: richie
  • richie
  • Откуда: Краснодар
  • Зарегистрирован: 06.03.25
  • Сообщений: 155
  • Последний визит:
    Вчера 10:38:46
shhturman написал(а):

вариант с "пробками" явно перегружен и снижает общее восприятие... значит, будем делать без пробок...

Может просто "точки" прожечь?

23

  • Автор: shhturman
  • shhturman
  • Откуда: Санкт-Петербург
  • Зарегистрирован: 02.02.14
  • Сообщений: 1424
  • Последний визит:
    Сегодня 13:47:09
richie написал(а):

Может просто "точки" прожечь?

В смысле?

24

  • Автор: villi
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 4434
  • Последний визит:
    Сегодня 11:53:59
shhturman написал(а):

вариант с "пробками" явно перегружен и снижает общее восприятие.

Однозначно! Пробки не для этого масштаба.  :yep:

А разбег стыков досок  в реале не присутствовал?

25

  • Автор: shhturman
  • shhturman
  • Откуда: Санкт-Петербург
  • Зарегистрирован: 02.02.14
  • Сообщений: 1424
  • Последний визит:
    Сегодня 13:47:09
villi написал(а):

А разбег стыков досок  в реале не присутствовал?

В смысле? Смещение стыков через 2 доски..

26

  • Автор: villi
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 4434
  • Последний визит:
    Сегодня 11:53:59
shhturman написал(а):

В смысле? Смещение стыков через 2 доски..

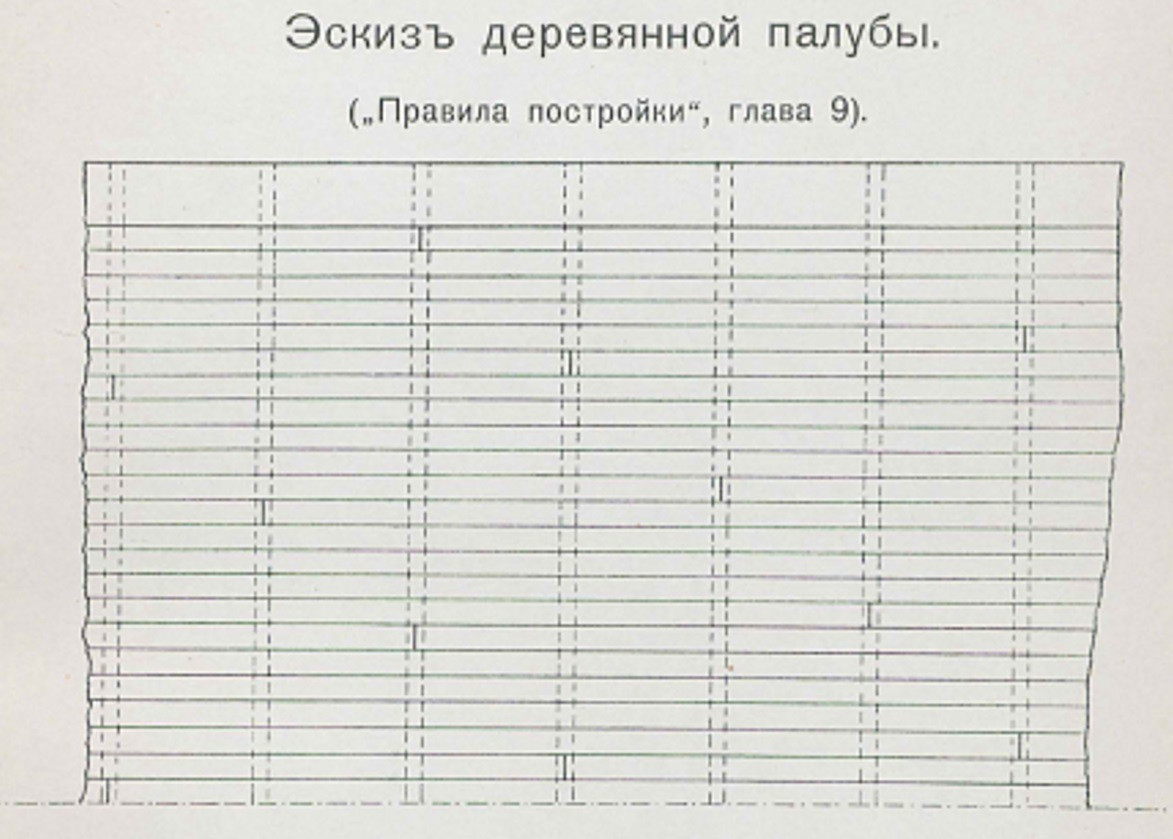

Глянул в литературе по "современьшине" - да , сдвига стыков уже не наблюдалось

Вот о чем речь:

https://i.postimg.cc/65bZxYfW/pal.jpg

27

  • Автор: shhturman
  • shhturman
  • Откуда: Санкт-Петербург
  • Зарегистрирован: 02.02.14
  • Сообщений: 1424
  • Последний визит:
    Сегодня 13:47:09
villi написал(а):

Глянул в литературе по "современьшине" - да , сдвига стыков уже не наблюдалось
Вот о чем речь:

У нас было смещение - через 2 доски на третью

28

  • Автор: villi
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 4434
  • Последний визит:
    Сегодня 11:53:59
shhturman написал(а):

У нас было смещение - через 2 доски на третью

  Здесь еще есть нюанс в  размере этого смещения. У тебя . похоже , больше 2-х метров ?

29

  • Автор: shhturman
  • shhturman
  • Откуда: Санкт-Петербург
  • Зарегистрирован: 02.02.14
  • Сообщений: 1424
  • Последний визит:
    Сегодня 13:47:09
villi написал(а):

Здесь еще есть нюанс в  размере этого смещения. У тебя . похоже , больше 2-х метров ?

Там вообще солянка была с палубной доской. На верхней палубе был накрой, оставшийся от оригинального с постройки - его в конце 80-х сняли, когда ставили "трамвай". На "трамвае" был уже новый, отечественный. Длина доски шириной в 7,5 мм - 6 метров. Смещение соседних рядов на 2 метра. Крепление доски к палубе - через приварные шпильки гайками, закрытыми деревянными пробками. Сохранились чертежи устройства этого настила.
Когда в 1993 решили крыть деревяным настилом и палубу на шлюпочной палубе, попросил поляков делать все по этим самым чертежам, чтобы была "одновидность".

30

  • Автор: villi
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 4434
  • Последний визит:
    Сегодня 11:53:59
shhturman написал(а):

Там вообще солянка была с палубной доской.

Спасибо , полезная инфа!  :cool:

shhturman написал(а):

Сохранились чертежи устройства этого настила.

Редкий чертежик , был бы не против его...  .. если ,конечно. можно.  8-)

31

  • Автор: shhturman
  • shhturman
  • Откуда: Санкт-Петербург
  • Зарегистрирован: 02.02.14
  • Сообщений: 1424
  • Последний визит:
    Сегодня 13:47:09
villi написал(а):

Спасибо , полезная инфа!
Редкий чертежик , был бы не против его...  .. если ,конечно. можно.

https://upforme.ru/uploads/0013/94/06/9/t537338.jpg
Это узел заделки угловых досок.

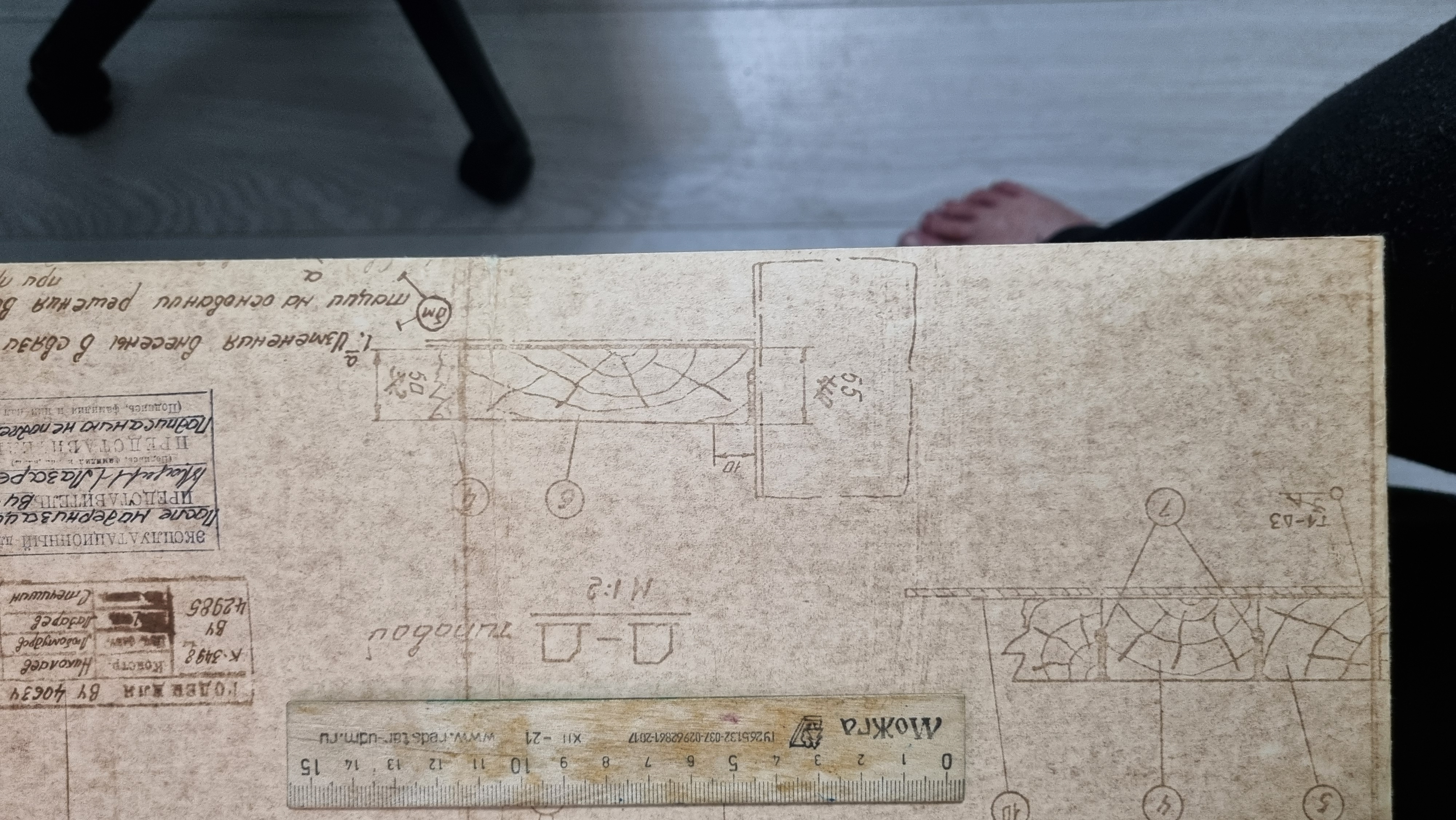

https://upforme.ru/uploads/0013/94/06/9/t331274.jpg
Это узел окантовки вентиляционных коробов.

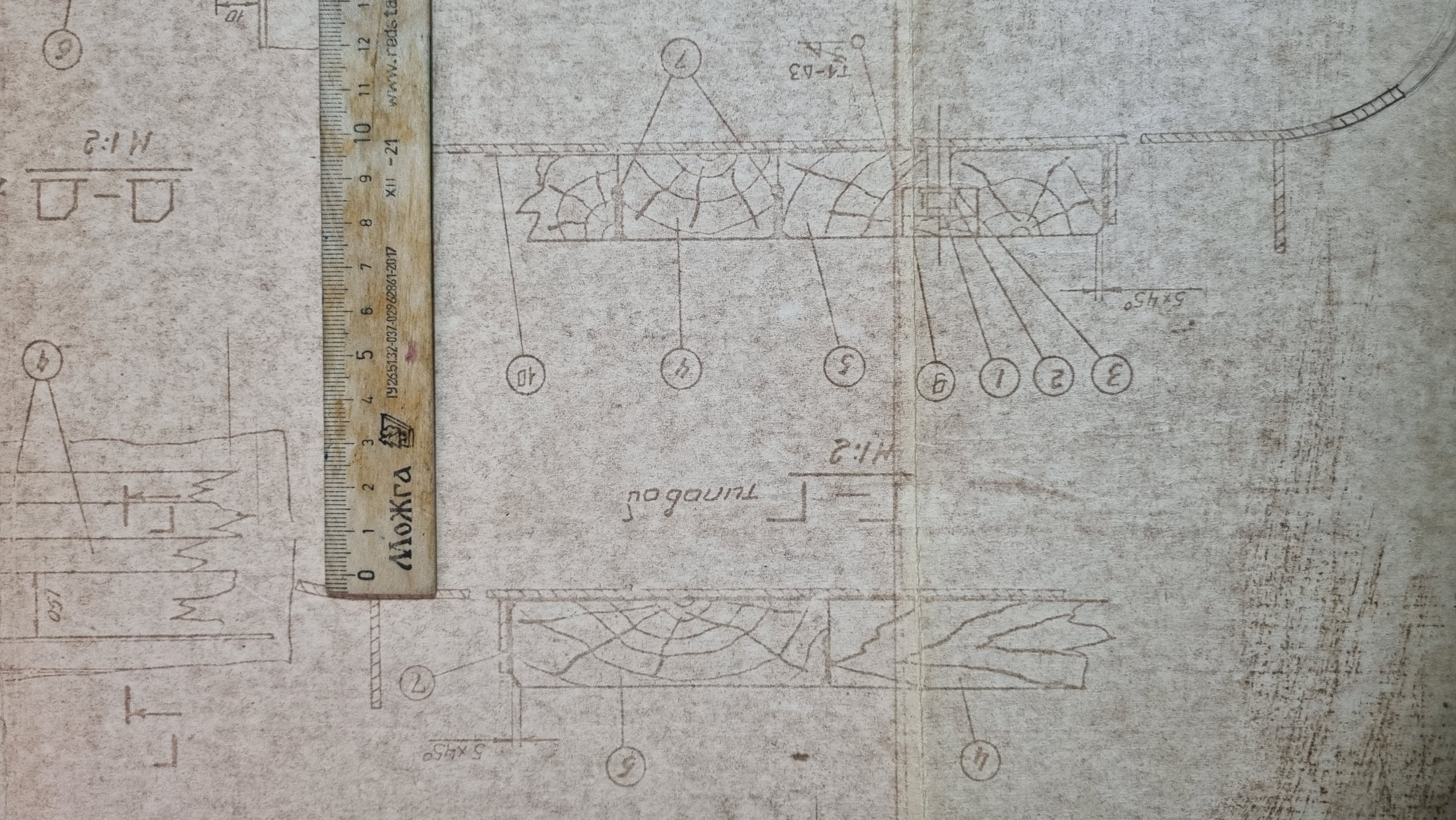

https://upforme.ru/uploads/0013/94/06/9/t999404.jpg

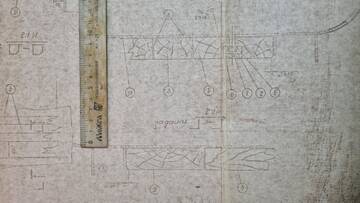

Верхний разрез - заделка носового торца перед переходным мостиком на бак.
Нижний разрез - поперечное сечение при ватервейсе.
https://upforme.ru/uploads/0013/94/06/9/t90217.jpg

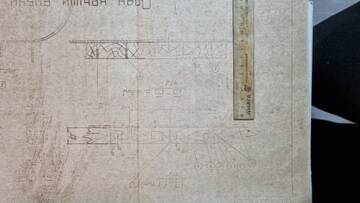

А-А - продольный разрез узла соединения двух палубных досок.
Б-Б - поперечный разрез палубного настила.

Отредактировано shhturman (22.11.25 17:23:39)

32

  • Автор: villi
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 4434
  • Последний визит:
    Сегодня 11:53:59

Спасибо!

Замечательные фрагменты!  :flag:  :cool:

33

  • Автор: richie
  • richie
  • Откуда: Краснодар
  • Зарегистрирован: 06.03.25
  • Сообщений: 155
  • Последний визит:
    Вчера 10:38:46
shhturman написал(а):

В смысле?

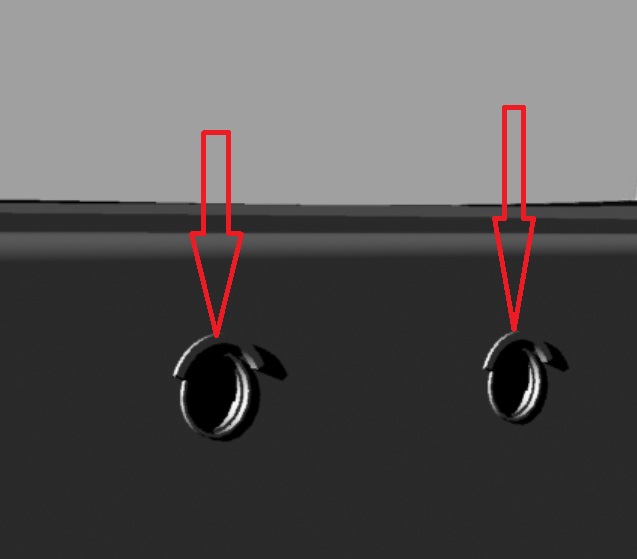

Ну, не пробки  выжигать, раз они такие большие, а просто точки. Масштаб навреон малый очень

Страница: 1

Вы здесь » Форум Судомодельный клуб » Общие вопросы » срзк "Находка", он же "ССВ-506" - вопросы и ответы

Рейтинг форумов | Создать форум бесплатно
