Koreets написал(а):
выколотить торцевые части из латуни на матрице
Тогда уж легче из меди - пуансоном из стали лупить в свинец.
А латунь колотить еще то удовольствие
Канонерская лодка Кореец
Сообщений 51 страница 84 из 84
Поделиться5120.05.25 18:45:18
- Зарегистрирован: 29.11.13
- Сообщений: 4434
- Последний визит:
Сегодня 11:53:59
Поделиться5225.06.25 17:07:29

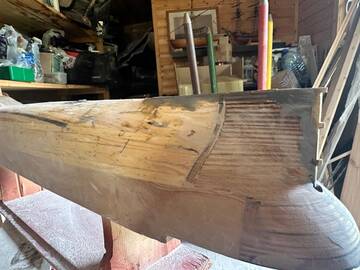

Смотрел-смотрел на корпус. Не нравится формообразование, особенно в кормовой части. Психанул. Убрал его на полку и заложил новый. Благо заказывал у Саши Михеева 2 комплекта набора)))
Сейчас в таком состоянии.
Отредактировано Koreets (25.06.25 17:09:58)
Поделиться5326.06.25 10:05:40
- Откуда: М.О г Подольск микр. Львовский
- Зарегистрирован: 16.02.16
- Сообщений: 214
- Последний визит:
Сегодня 08:37:53
Koreets написал(а):
Благо заказывал у Саши Михеева 2 комплекта набора))) Отредактировано Koreets (Вчера 17:09:58)
Саня без работы не остаётся
Многие у него заказывают. А он молодец, все делает.
Поделиться5426.06.25 10:35:11
- Зарегистрирован: 29.11.13
- Сообщений: 4434
- Последний визит:
Сегодня 11:53:59
Koreets написал(а):
Благо заказывал у Саши Михеева 2 комплекта набора
Ежели оба комплекта одинаковы то в чем смысл строить "новый-старый" корпус ?
Поделиться5526.06.25 10:38:30
- Зарегистрирован: 29.11.13
- Сообщений: 4434
- Последний визит:
Сегодня 11:53:59
Отвлеченно и очень субъективно , ни на что не претендуя и вообще :
.. вот смотрю на это подводный "клюв" и понимаю что мне этот кораблик нравится в виде модели по КВЛ...
Поделиться5626.06.25 10:52:54
villi написал(а):
Ежели оба комплекта одинаковы то в чем смысл строить "новый-старый" корпус ?
Там я судя по всему слегка накосячил - с толщиной обшивки, сделав ее чрезмерно толстыми рейками - хотелось оставить мяса под шлифовку.
На втором - сделал все по расчетам. Результат нравится сильно больше.
Насчет тарана - в этом плане Манджур как-то гармоничнее получился, на мой взгляд)). Но строим то, что строим))
Короткая, но прекрасная эпоха
Поделиться5726.06.25 11:28:37
- Зарегистрирован: 29.11.13
- Сообщений: 1892
- Последний визит:
Сегодня 14:17:59
Koreets написал(а):
Насчет тарана - в этом плане Манджур как-то гармоничнее получился, на мой взгляд)). Но строим то, что строим))
Короткая, но прекрасная эпоха
Зато у Мажджура граненые спонсоны. А это не так красиво, как у Корейца. В общем, "Если бы губы Никанора Ивановича да приставить к носу Ивана Кузьмича..." (с) то получился бы корабль который всем нравится..
Меня в этих канонерках привлекает интересное парусное вооружение, которое придает им архаичный вид. Но Кореец я бы строить не взялся, по тем крохам информации что по нему есть. Да и по Манджуру прямо скажем хватает белых пятен. это не Хивинец на который одних теоретических чертежей полчемодана.
Поделиться5826.06.25 11:59:54
Алексей Логинов написал(а):
Зато у Мажджура граненые спонсоны. А это не так красиво, как у Корейца. В общем, "Если бы губы Никанора Ивановича да приставить к носу Ивана Кузьмича..." (с) то получился бы корабль который всем нравится..
Меня в этих канонерках привлекает интересное парусное вооружение, которое придает им архаичный вид. Но Кореец я бы строить не взялся, по тем крохам информации что по нему есть. Да и по Манджуру прямо скажем хватает белых пятен. это не Хивинец на который одних теоретических чертежей полчемодана.
Про спонсоны - 100%
По Рангоуту/такелажу - на мой личный взгляд - Кореец лучше всего смотрится с полным рангоутом и в викторианской окраске (как раз на период после постройки)
А вот на январь 1904 - уже не так гармонично....
Поделиться5926.06.25 12:16:58
- Зарегистрирован: 29.11.13
- Сообщений: 1892
- Последний визит:
Сегодня 14:17:59
Если строить эти канонерки, то исключительно с полным рангоутом. И желательно под всеми парусами. Правда это мой субъективный взгляд и многие со мной бы поспорили. Но прелесть этих кораблей именно в этом. Если паруса не нравятся проще взять что то из более позднего периода. Благо этого добра хватает.
Поделиться6026.06.25 12:46:09
Алексей Логинов написал(а):
Если строит эти канонерки, то исключительно с полным рангоутом. И желательно под всеми парусами. Правда это мой субъективный взгляд и многие со мной бы поспорили. Но прелесть этих кораблей именно в этом. Если паруса не нравятся проще взять что то из более позднего периода. Благо этого добра хватает.
Ну рангоут и такелаж - да. На 1900 год например. По парусам еще не принял решение. Если и будут - то убранные. Люблю рангоутные модели)))
Поделиться6107.07.25 14:48:59
Долгое рассматривание фотографий иной раз дает плоды.
Третьего дня обнаружил, что на Корейце были штормовые шпигаты)))
В количестве 6 штук на борт.
Отчетливо видны на фото в белом окрасе корпуса (ПА и Нагасаки)
На фото из Чифу (в шаром цвете) - незаметны.
Ни на одной известной мне модели эти элементы не показаны, равно как их нет ни на одно известной мне схеме /чертеже.
Размер придется определять примерно методом анализа по фото )))
Думаю над конструкцией - предполагаю, что это были hinged freeing ports...
Поделиться6207.07.25 20:46:34
Koreets написал(а):
Ни на одной известной мне модели эти элементы не показаны, равно как их нет ни на одно известной мне схеме /чертеже.
Были показаны на Рижской модели и моей в 91 году
Поделиться6307.07.25 21:00:06
- Зарегистрирован: 29.11.13
- Сообщений: 4434
- Последний визит:
Сегодня 11:53:59
Koreets написал(а):
Третьего дня обнаружил, что на Корейце были штормовые шпигаты)))
Это штормовые полупортики .
Они просто обязаны быть на всех мореходных плавсредствах того периода , имеющих фальшборт или коечные сетки в роли фальшборта.
Поделиться6408.07.25 09:16:03
villi написал(а):
Это штормовые полупортики .
Они просто обязаны быть на всех мореходных плавсредствах того периода , имеющих фальшборт или коечные сетки в роли фальшборта.
Да, они самые. Вопрос терминологии.
В РГА ВМФ даже в электронной описи есть на Аврору)) шпигаты штормовые
Фонд 876, Опись 66, Ед.Хр.617
Заголовок ед. хр.
''Аврора''- крейсер 1 ранга. Судовые устройства. Шпигат штормовой. М.: 3'' = 1 ф, калька.
Фонд
876
Опись
Фонд 876, Опись 66
Номер единицы хранения
617
Поделиться6508.07.25 09:18:06
vitaly-m написал(а):
Были показаны на Рижской модели и моей в 91 году
А можете фото показать?
Сейчас вспомнил, что на одном из схематических изображений (реконструкции) Катаева они показаны.
Ну и Сергей Костюк на своей модели их изобразил. Там, правда 1:350, поэтому только снаружи)))
Поделиться6608.07.25 13:27:24
- Зарегистрирован: 29.11.13
- Сообщений: 4434
- Последний визит:
Сегодня 11:53:59
Koreets написал(а):
Вопрос терминологии.
Однозначно!
А ситуация с их наличием сродни той что с сусликом , которого , как известно , не видно , но он ЕСТЬ!
Поделиться6708.07.25 13:43:24
- Зарегистрирован: 29.11.13
- Сообщений: 4434
- Последний визит:
Сегодня 11:53:59
Вариант.
Поделиться6808.07.25 14:47:30
villi написал(а):
Вариант.
Спасибо, похоже))
Поделиться6908.07.25 14:53:02
- Зарегистрирован: 29.11.13
- Сообщений: 4434
- Последний визит:
Сегодня 11:53:59
Koreets написал(а):
Спасибо, похоже))
Еще был вариант полупортика с осью вращения расположенной вниз от верхнего края , примерно на 1/3 высоты , на фотках корабликов такой вариант попадается реже.
Ваш фрагмент фото очень слаб и не дает однозначного ответа какой именно вариант был на Корейце.
Поделиться7008.07.25 20:41:23
Koreets написал(а):
А можете фото показать?
Нет.В то время модели фоткались мало. С выходом чертежей Корейца Белецкого был бум на этот корабль и его конструкция активно обсуждалась .Эти полупортики можно было рассмотреть даже на фотках от Лемачко. Я уже молчу про контактную печать с негативов-с линзой детали на корпусе хорошо видны были.
Поделиться7110.07.25 09:05:52
Эти полупортики можно было рассмотреть даже на фотках от Лемачко.
Не знаком с этими фото....
Поделиться7210.07.25 13:37:36
Koreets написал(а):
Да, они самые. Вопрос терминологии.
В РГА ВМФ даже в электронной описи есть на Аврору)) шпигаты штормовые
...
На Авроре штормовые шпигаты это врезанные в палубу решётчатые горловины с выходом над медной обшивкой борта. В элементах фальшборта штормовых шпигатов не было.
Почему то не удаётся прилепить картинки
Поделиться7310.07.25 15:10:06
- Зарегистрирован: 29.11.13
- Сообщений: 4434
- Последний визит:
Сегодня 11:53:59
igorb написал(а):
На Авроре штормовые шпигаты это врезанные в палубу решётчатые горловины с выходом над медной обшивкой борта.
Игорь , ты описал стандартный палубный шпигат , но никак не штормовой.

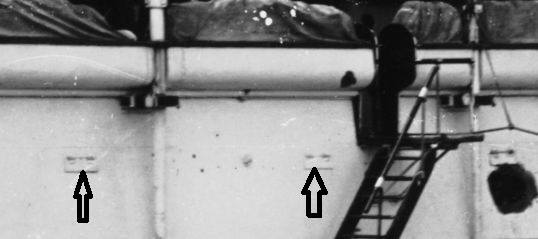

igorb написал(а):
В элементах фальшборта штормовых шпигатов не было.
Были!
Штормовые полупортики обязаны там быть, потому как есть фальшборт и коечные сетки в роли фальшборта.
Они настолько маленькие и плотно прилегающие , что далеко не на всех фотах просматриваются.
Поделиться7410.07.25 18:15:43
Валера, спасибо
Странно, что они такие маленькие.Я бы подумал, что они использовались для удаления угольной пыли после погрузок и скатки палубы. Штормовые должны обеспечивать моментальный сброс большого количества воды. Что то здесь не так
Поделиться7510.07.25 18:33:57
Сейчас пересмотрел чертежи, и вправду есть! Аж по 4 штуки на борт.Ещё раз спасибо! Обязательно сделаю. Фальшборт почти закончил, надо исправлять.
Отредактировано igorb (10.07.25 18:34:37)
Поделиться7610.07.25 20:55:16
Koreets написал(а):
Эти полупортики можно было рассмотреть даже на фотках от Лемачко.
Не знаком с этими фото....
Пемачко-это был коллекционер,торговавший в СССР в 80- 90е отпечатанными фотографиями кораблей открыточного формата.
Поделиться7710.07.25 22:14:27
- Откуда: Санкт-Петербург
- Зарегистрирован: 02.02.14
- Сообщений: 1424
- Последний визит:
Сегодня 13:47:09
vitaly-m написал(а):
Пемачко-это был коллекционер,торговавший в СССР в 80- 90е отпечатанными фотографиями кораблей открыточного формата.
Есть у меня немного его фото... собирал линкоры...
Поделиться7812.07.25 09:13:10
vitaly-m написал(а):
Пемачко-это был коллекционер,торговавший в СССР в 80- 90е отпечатанными фотографиями кораблей открыточного формата.
Да, прочитал про него.
Ну я из коллекции Залесского заказывал, и из других разных мест
Поделиться7912.07.25 20:08:02
- Зарегистрирован: 29.11.13
- Сообщений: 4434
- Последний визит:
Сегодня 11:53:59

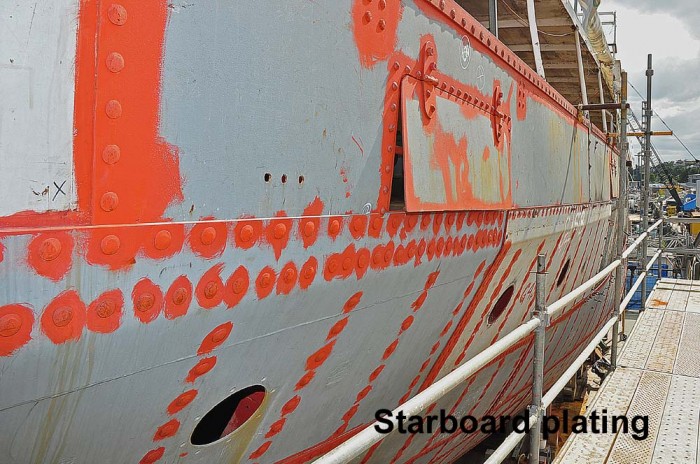

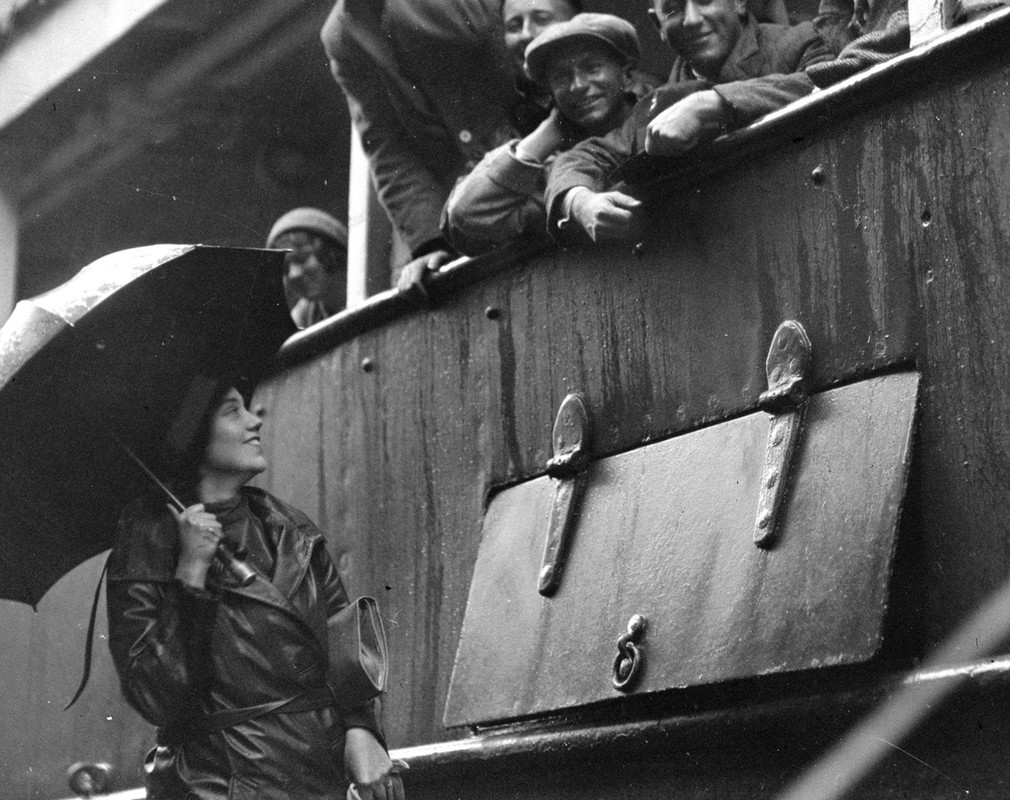

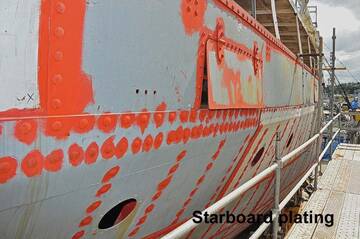

Вот второй тип штормового полупортика. Ось вращения могла располагаться и по внешней стороне фальшборта.
Поделиться8007.11.25 13:04:14

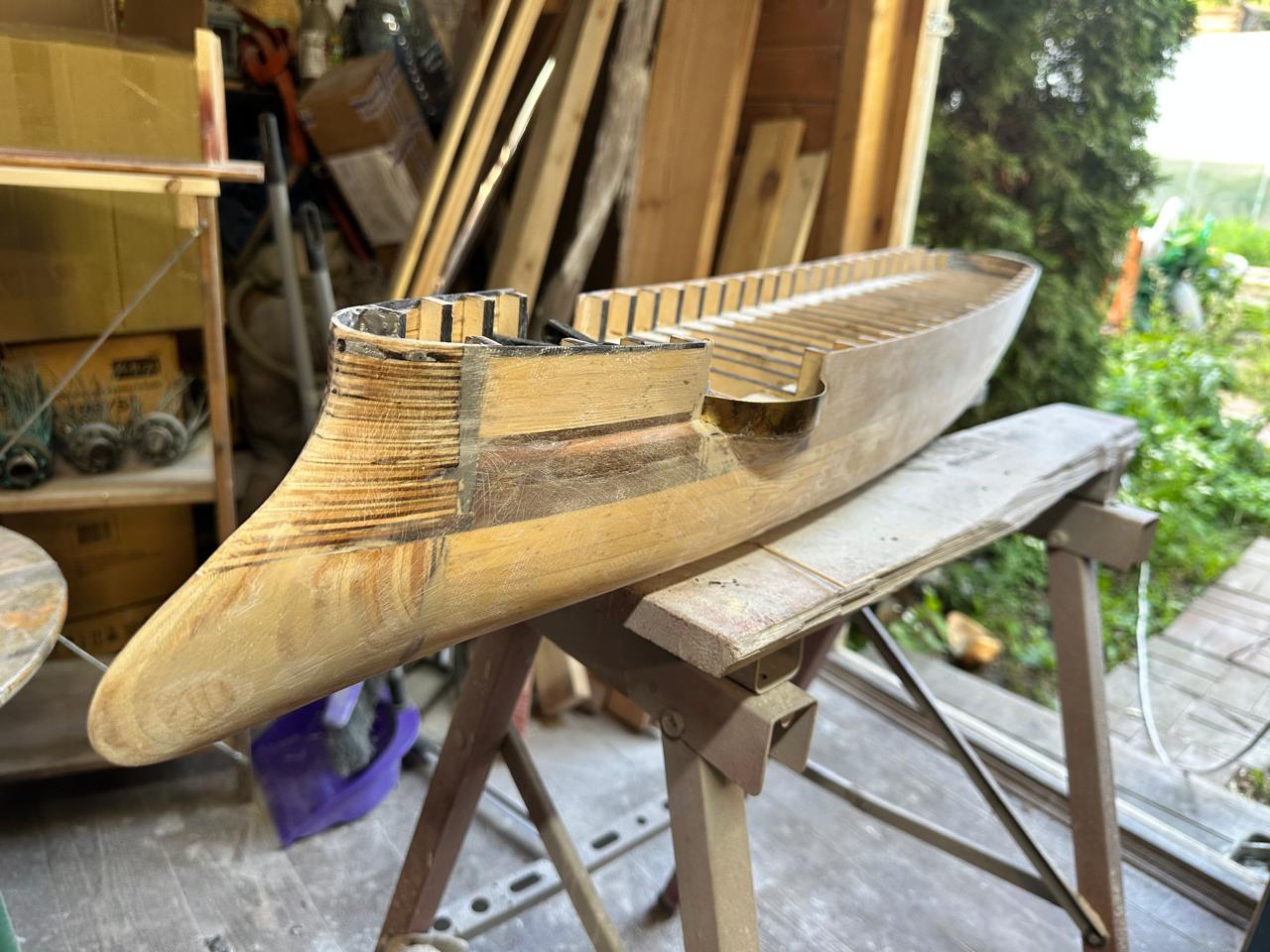

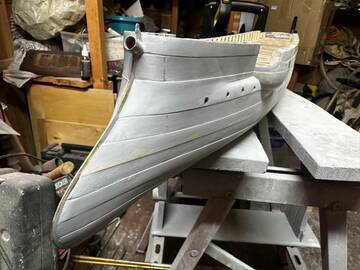

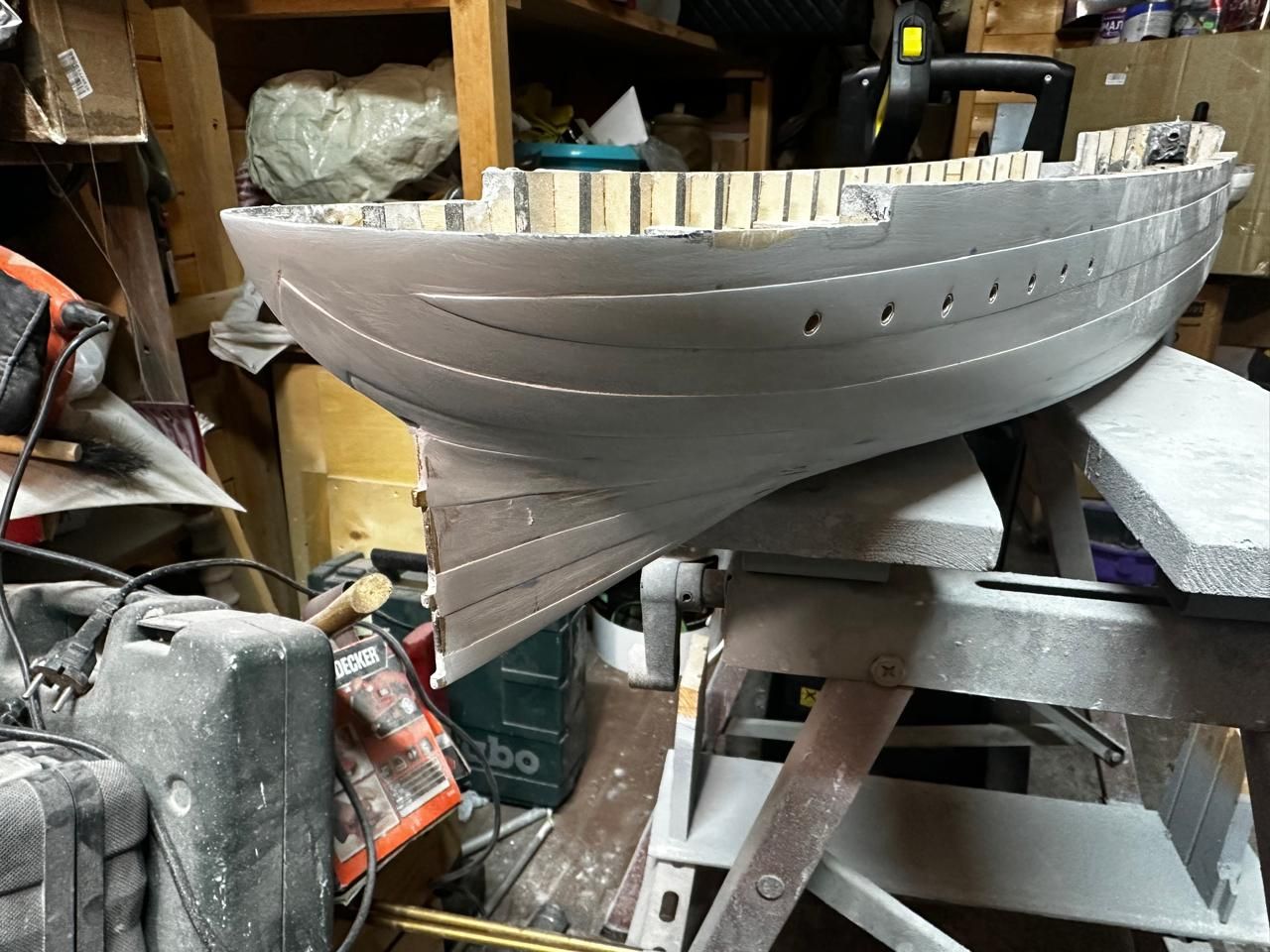

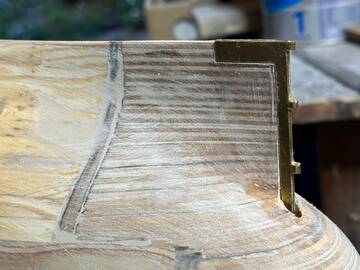

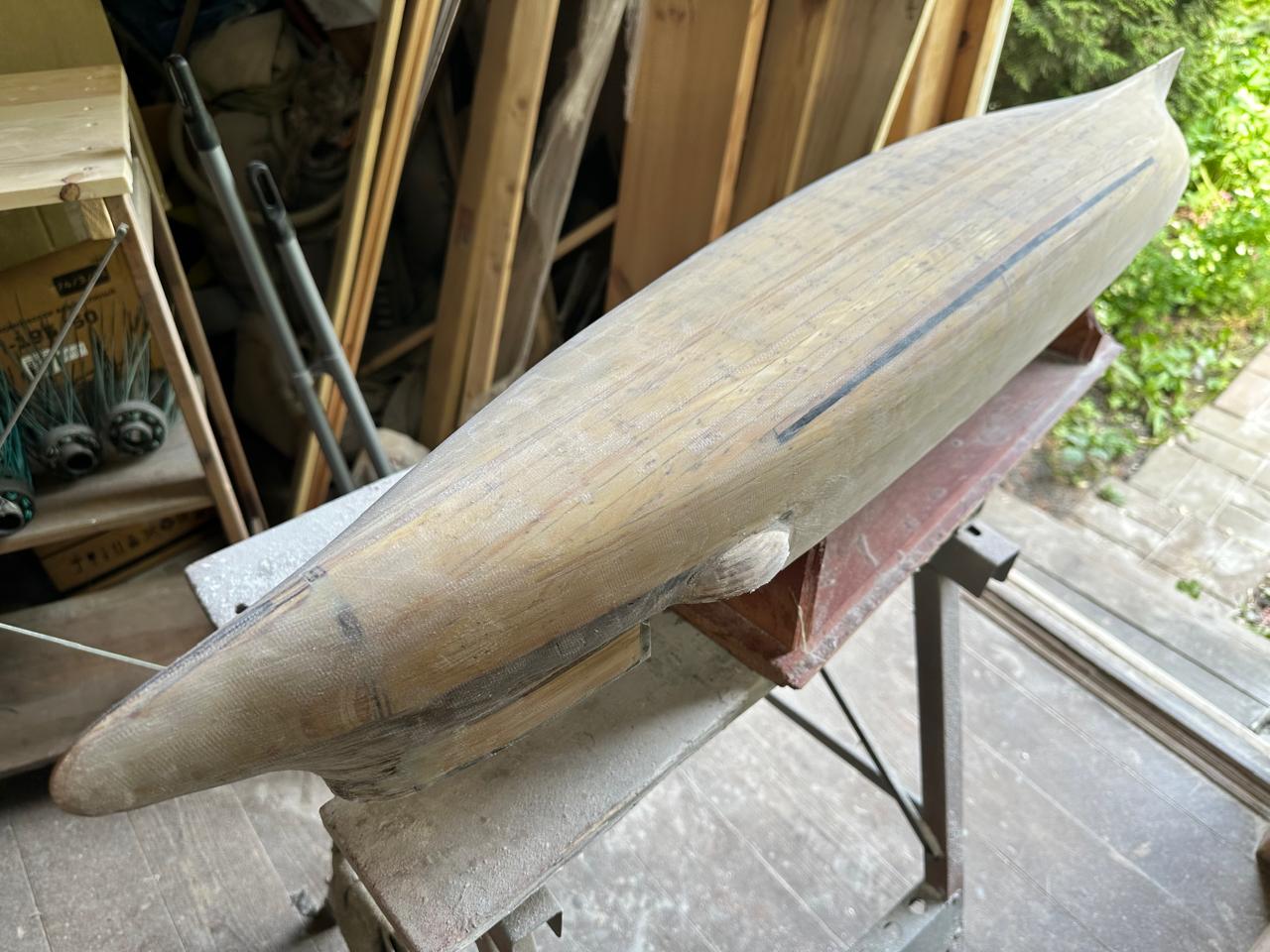

Работы по корпусу приостановлены до весны....
Оставил в мастерской на даче в таком состоянии
Поделиться8107.11.25 13:05:58

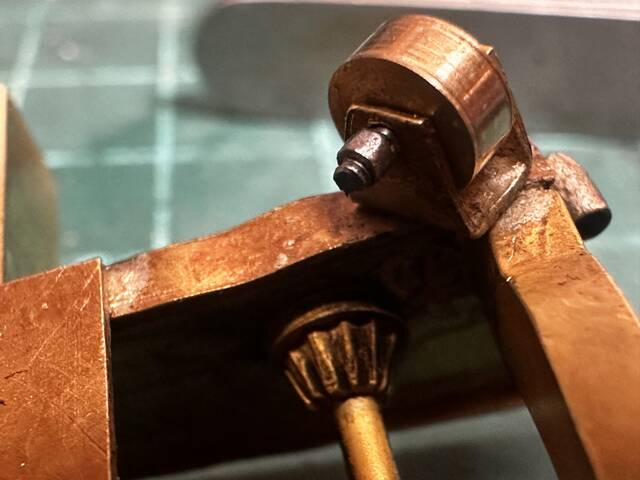

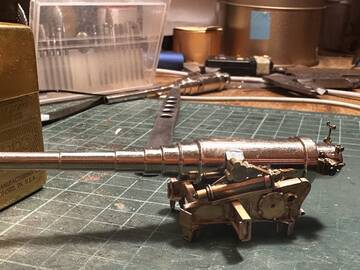

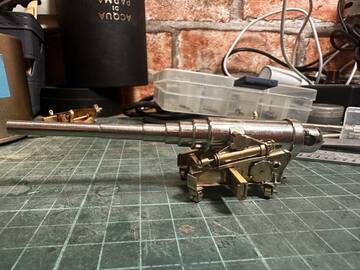

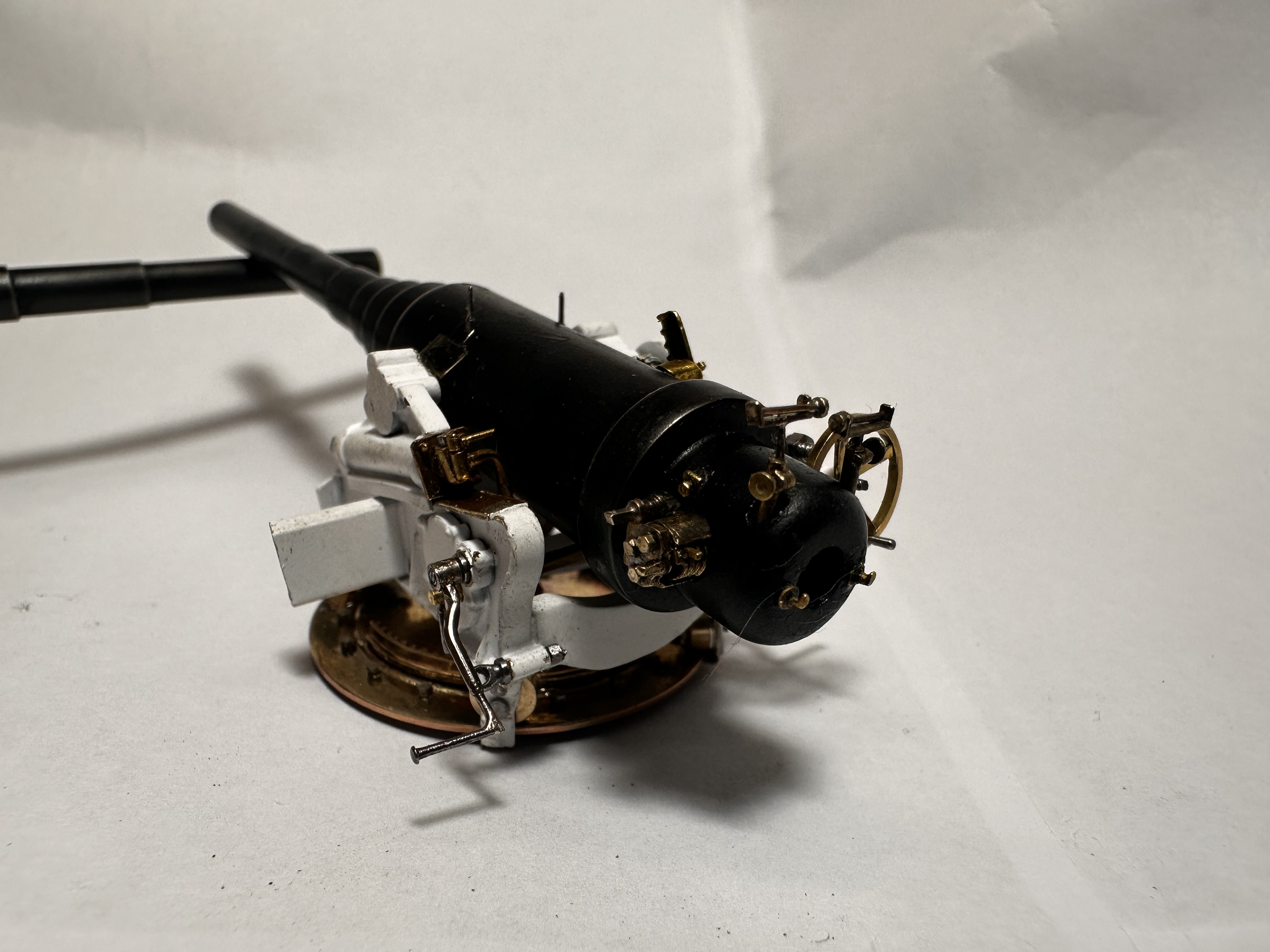

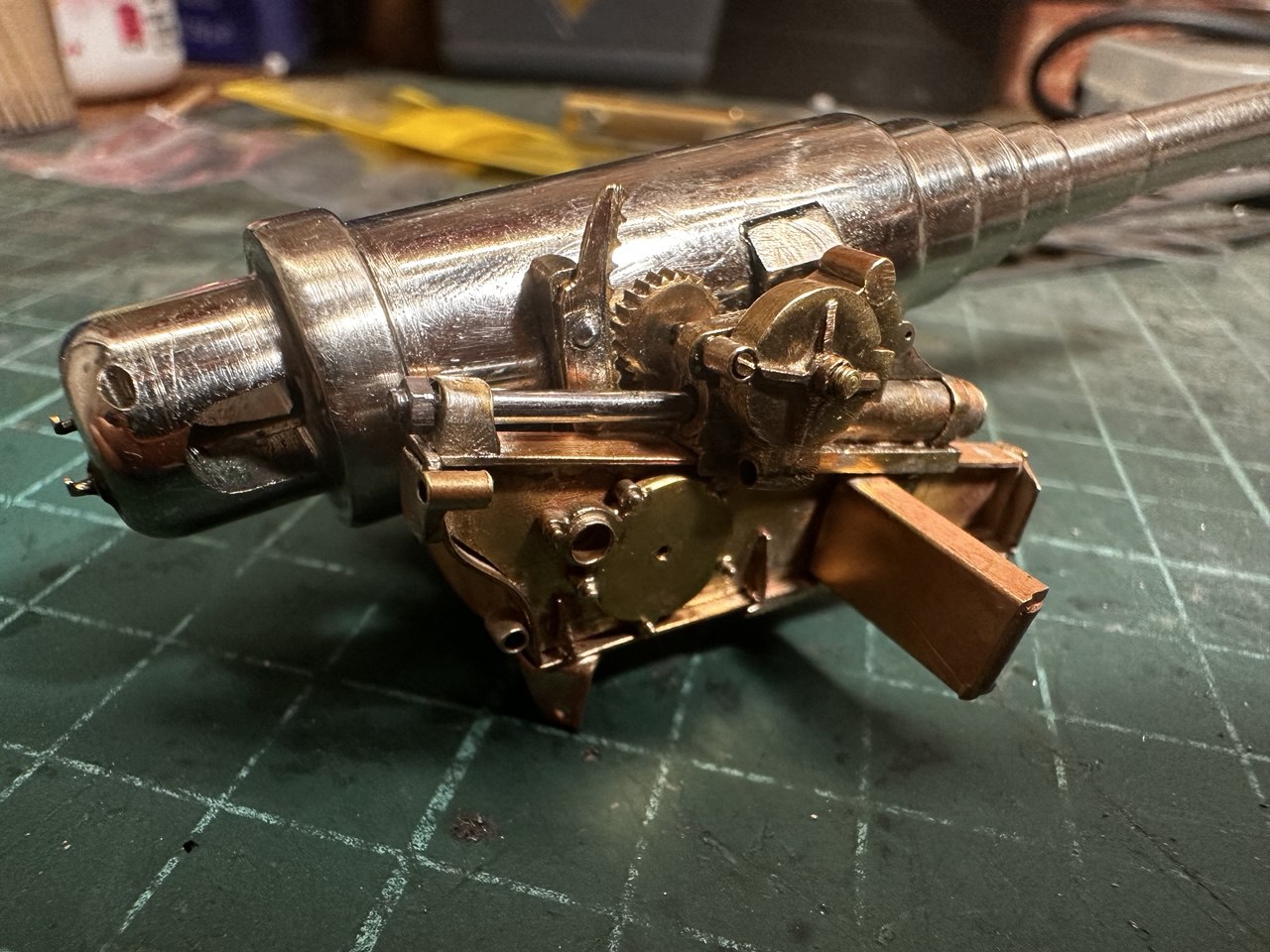

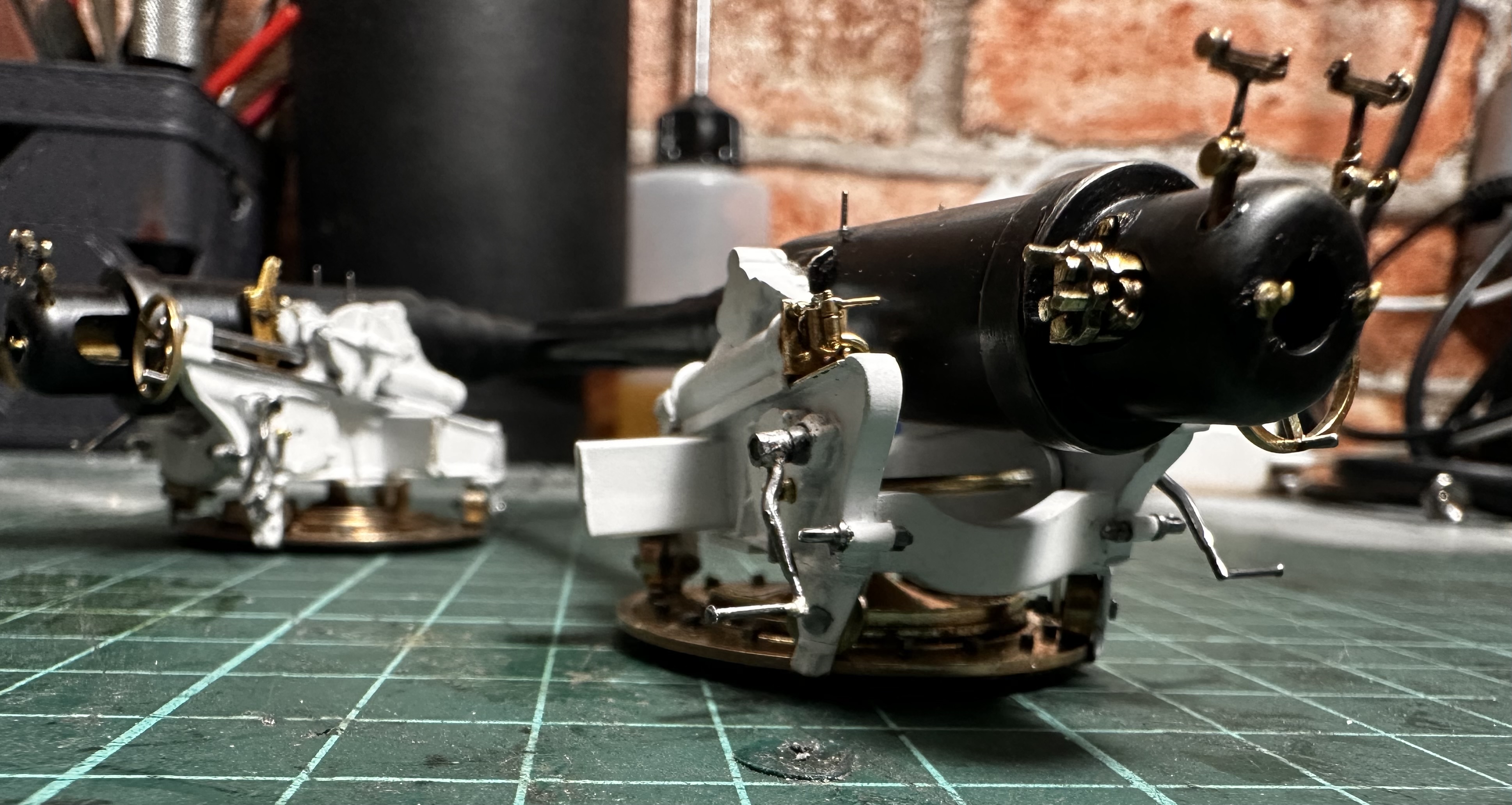

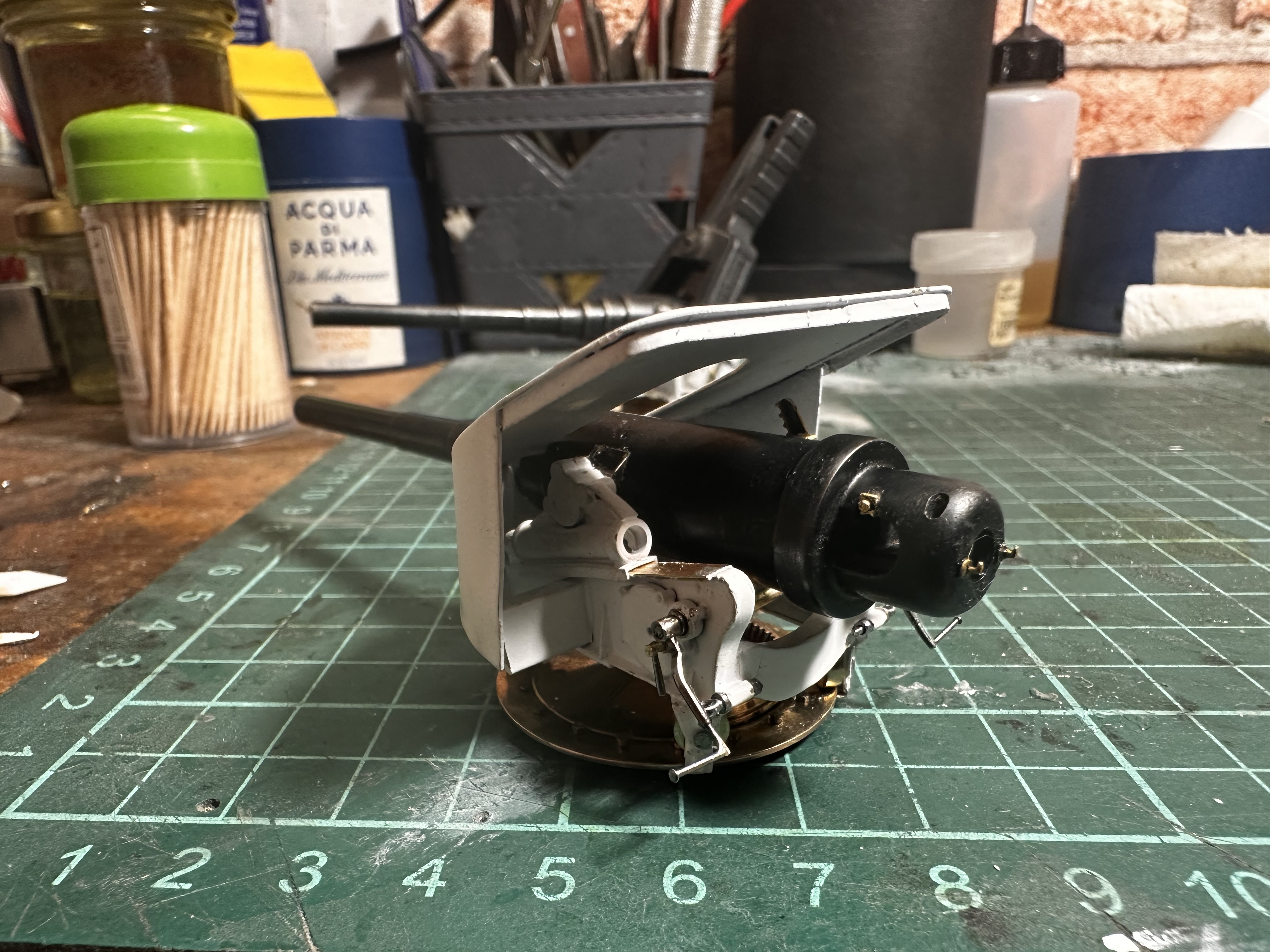

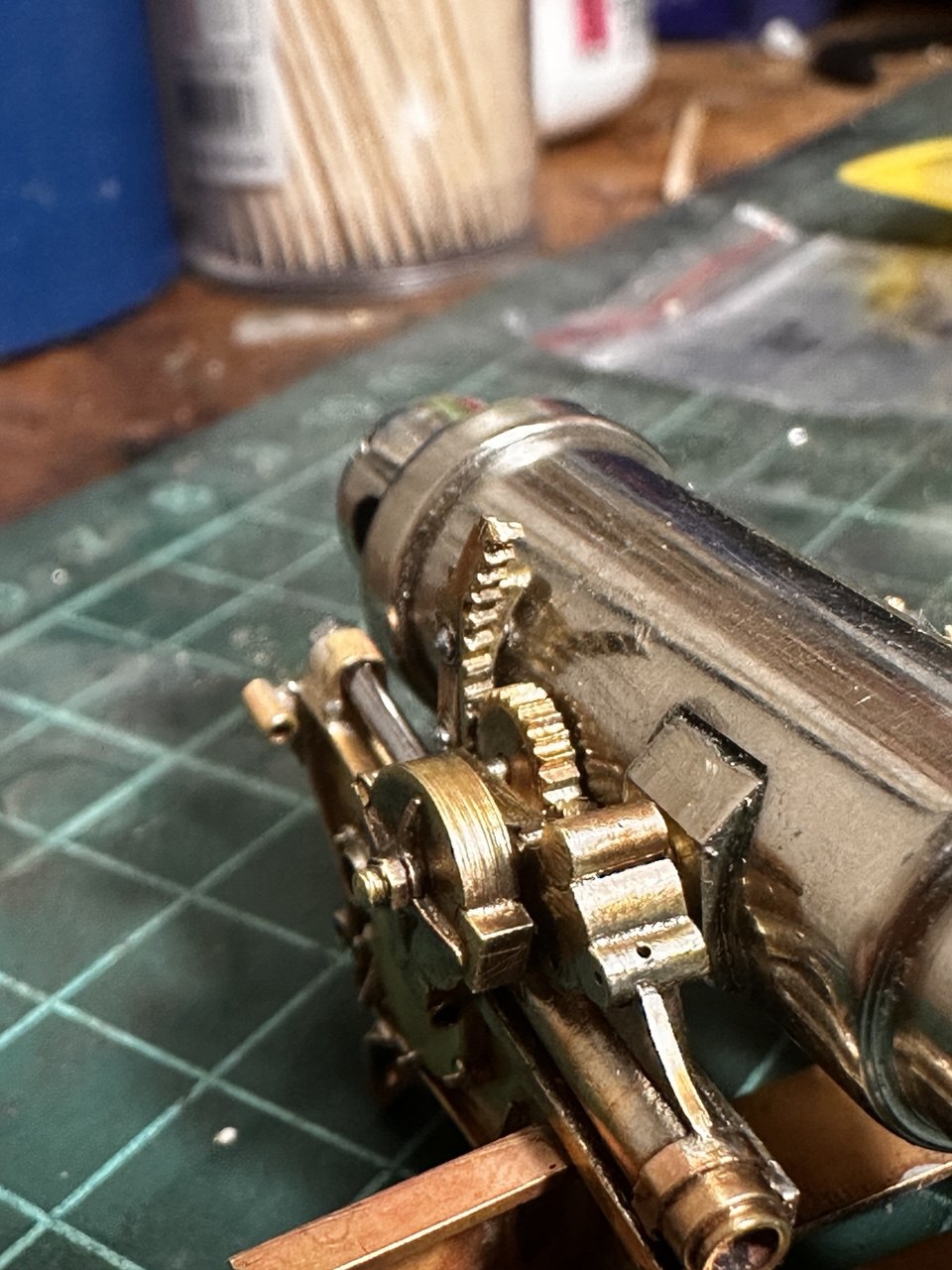

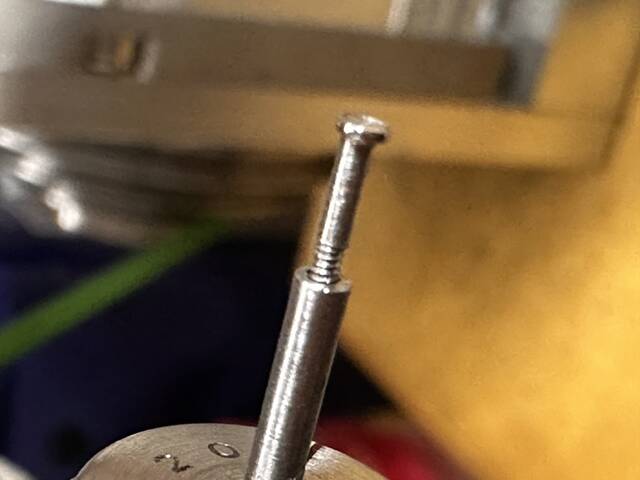

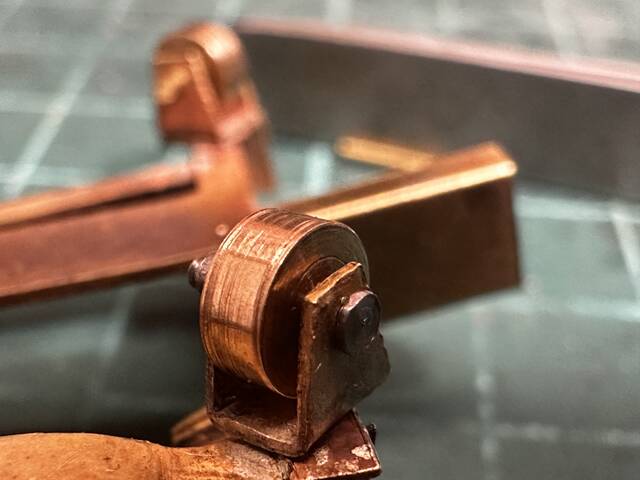

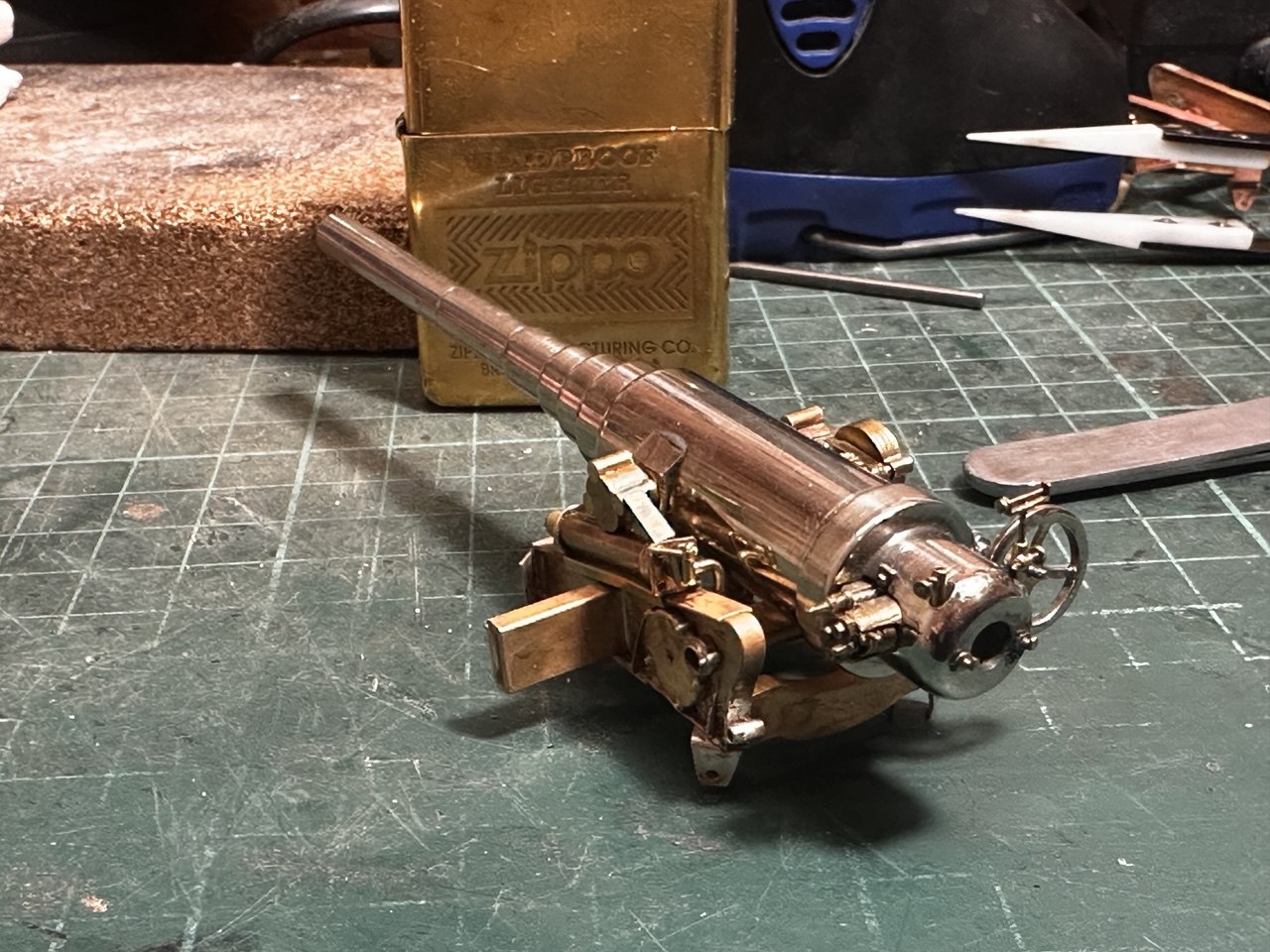

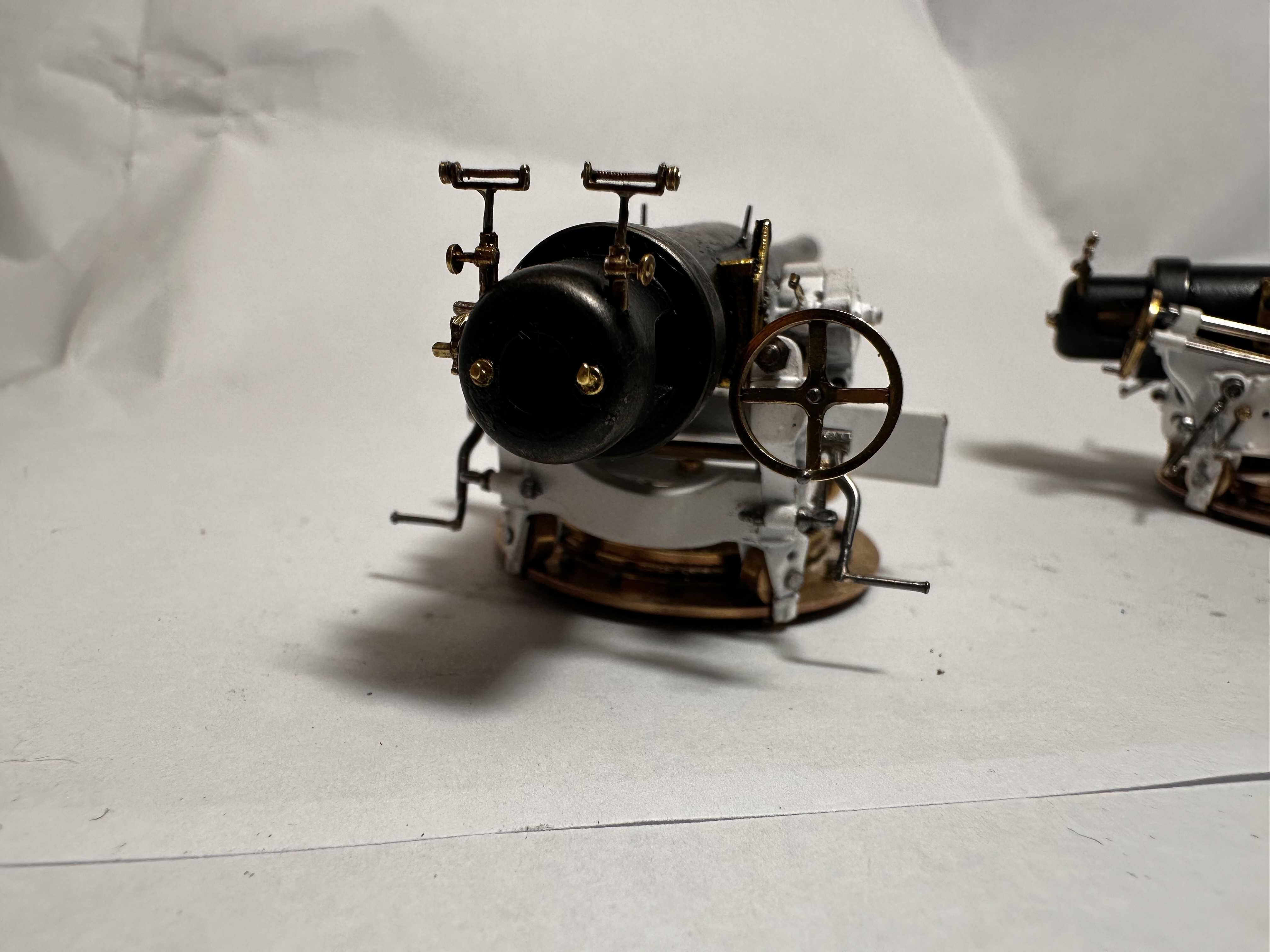

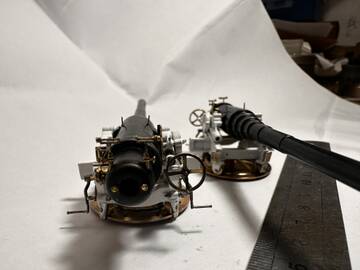

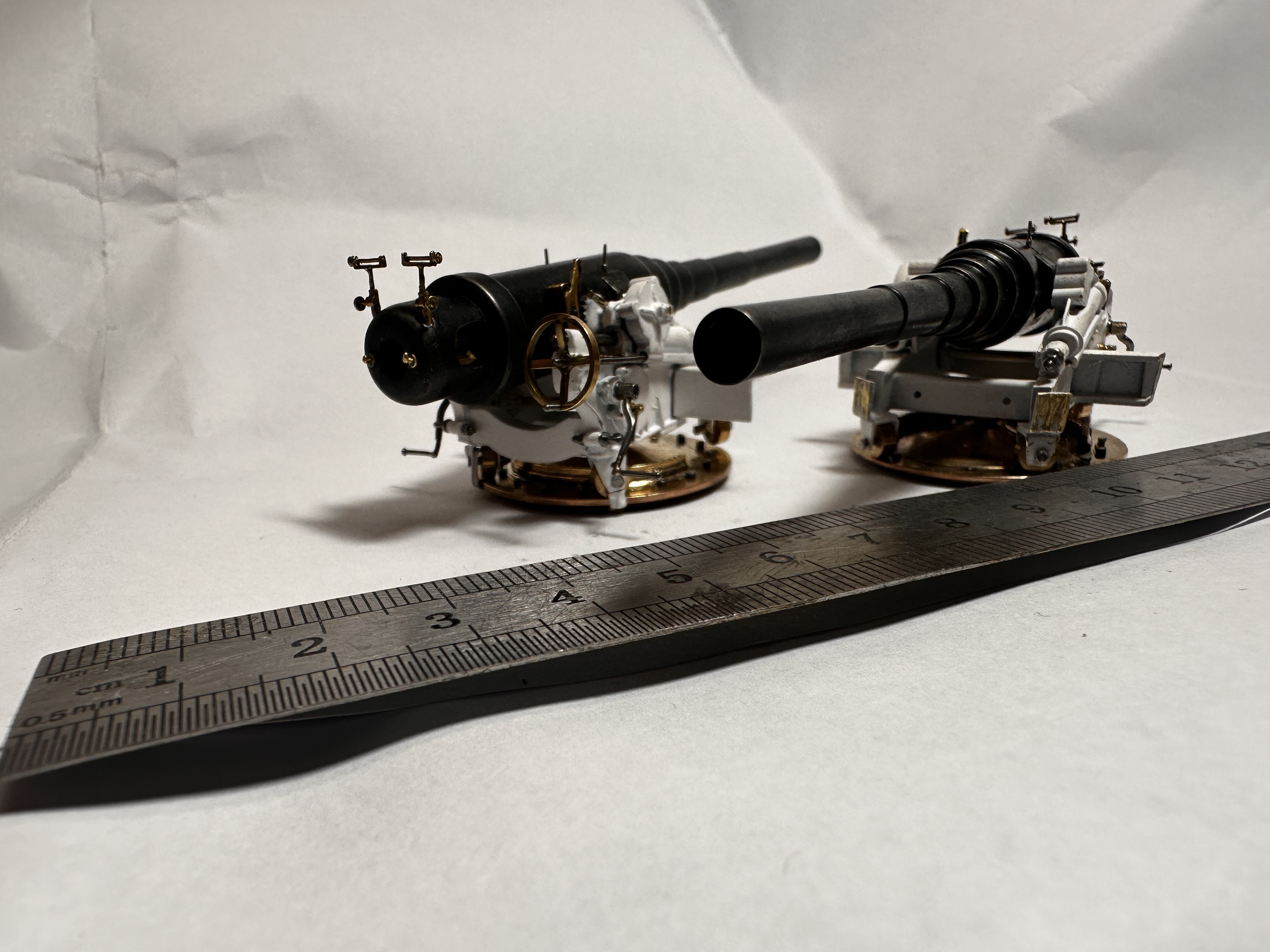

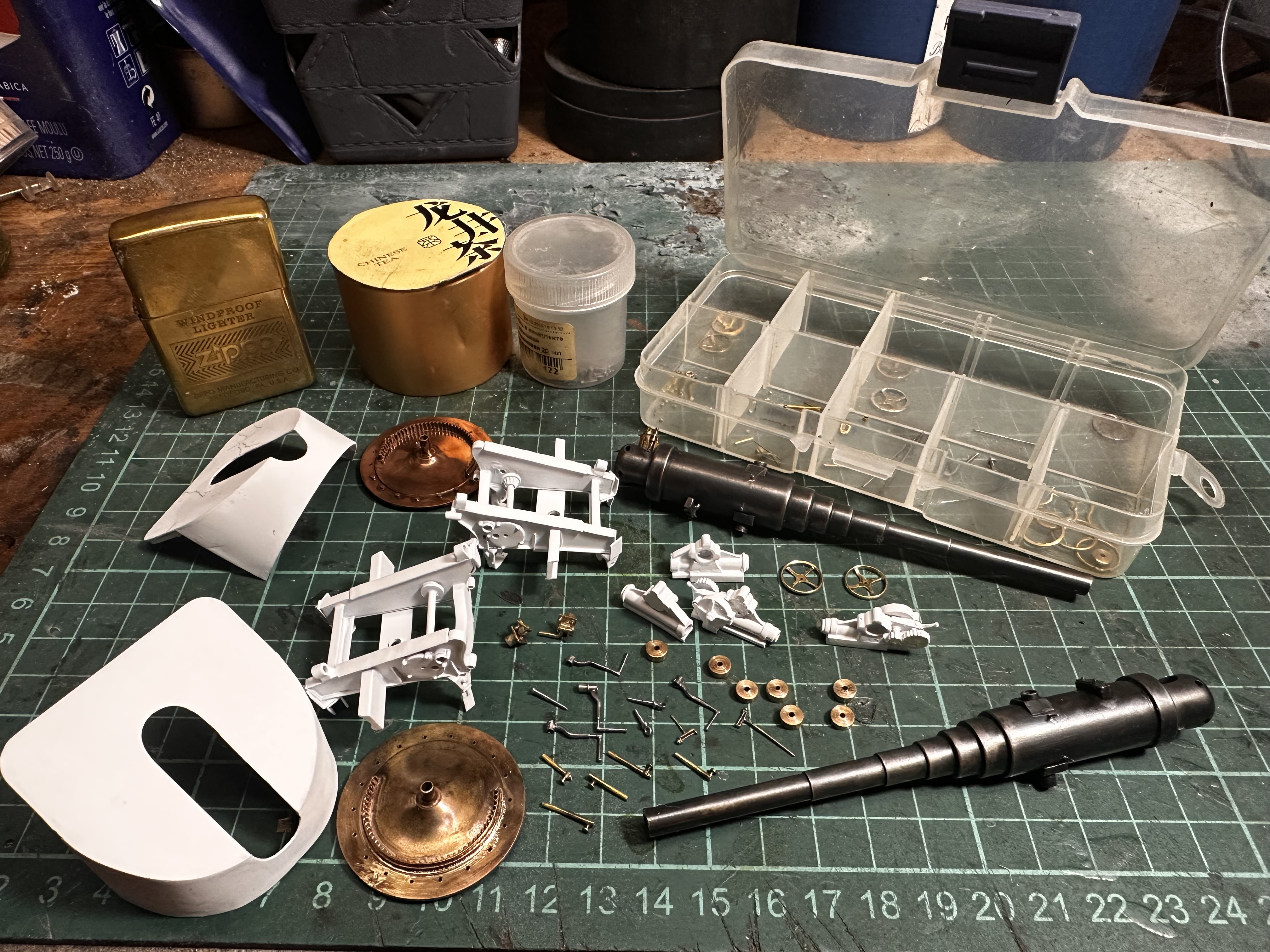

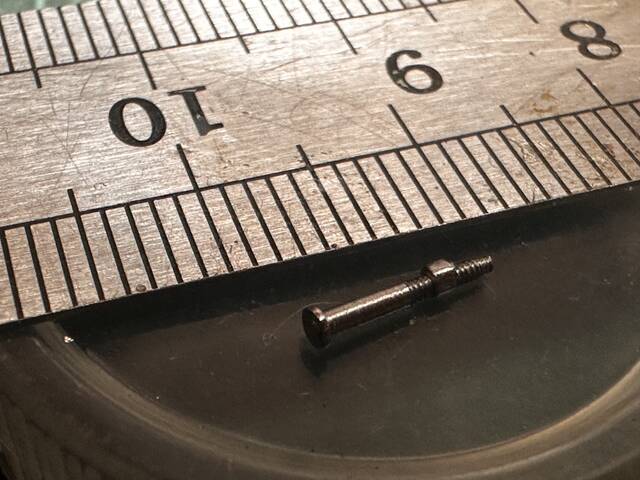

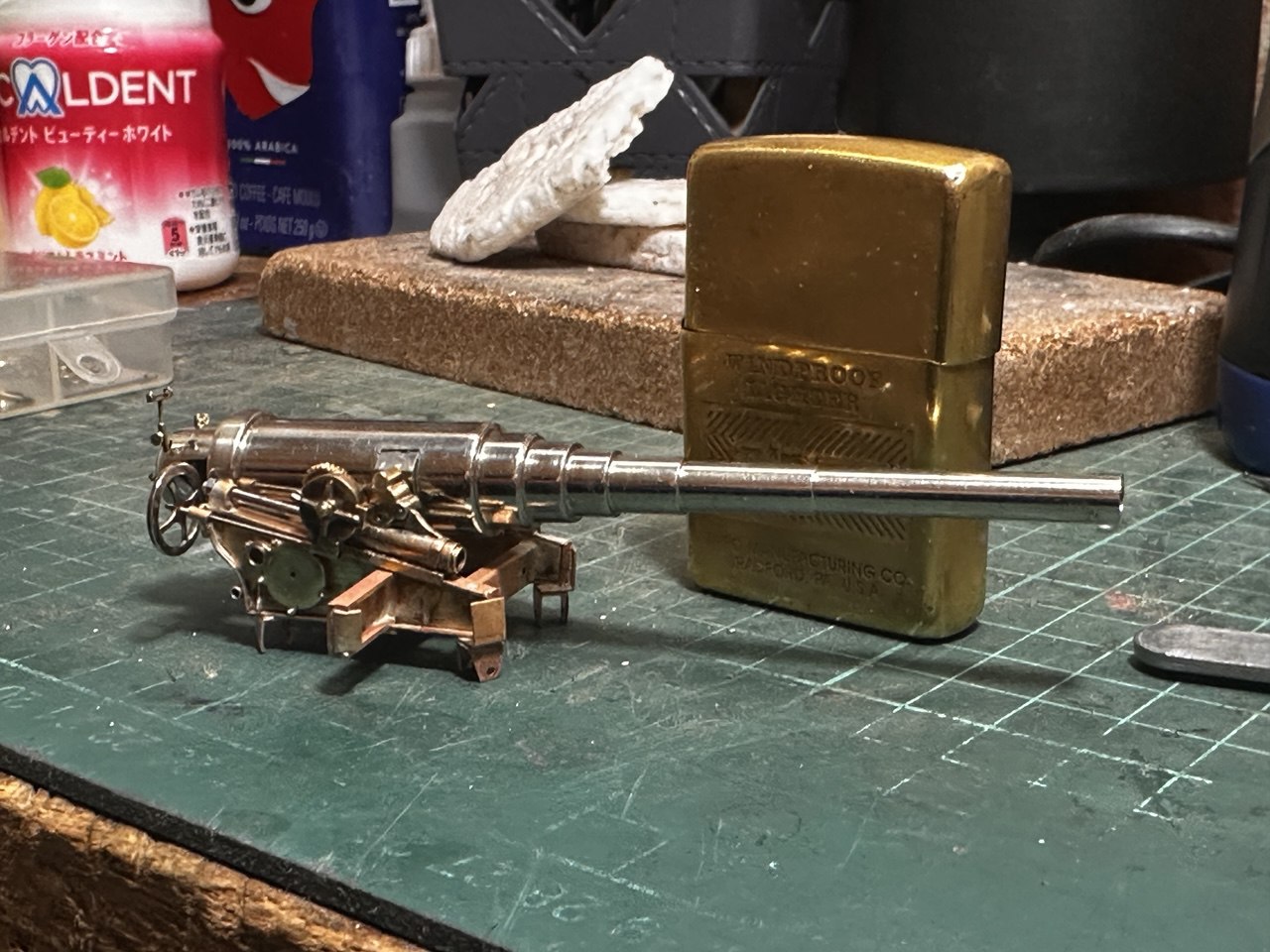

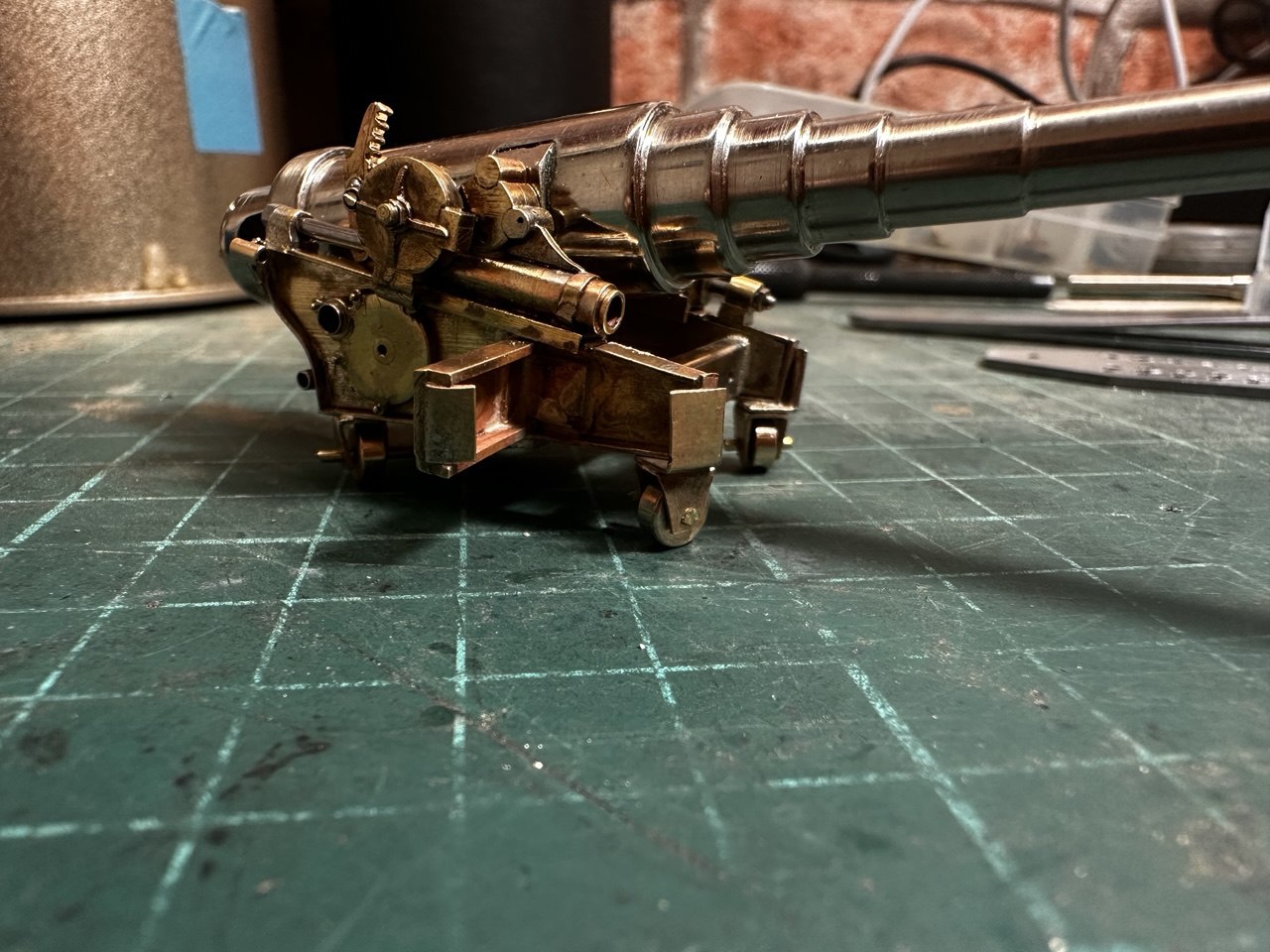

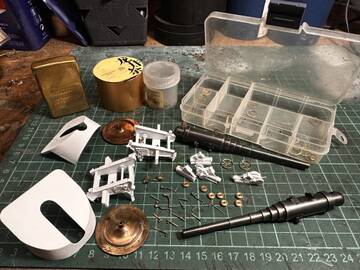

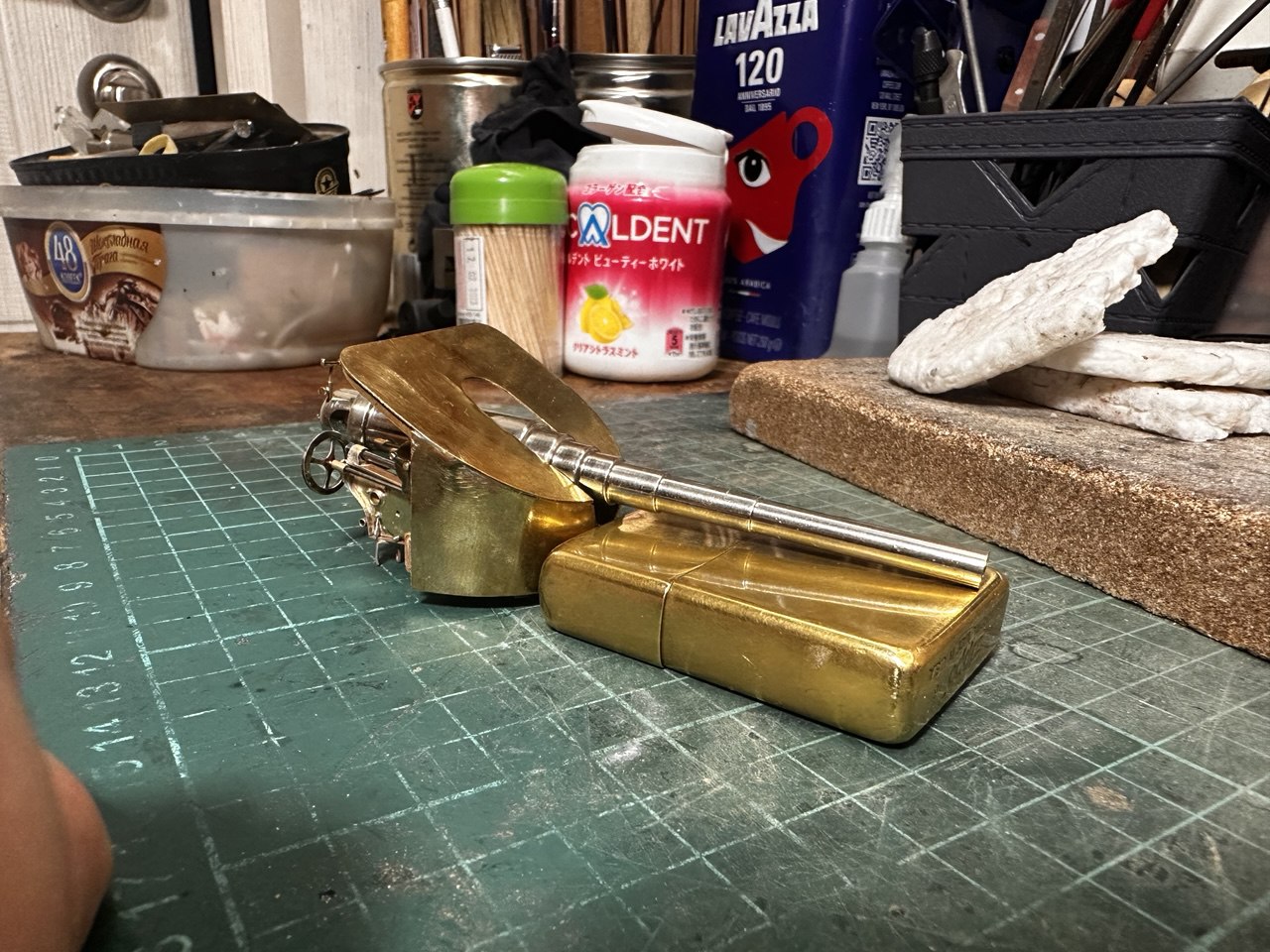

Продолжаются работы над артиллерией
Отредактировано Koreets (07.11.25 13:06:37)
Поделиться8207.11.25 18:57:05
- Зарегистрирован: 29.11.13
- Сообщений: 4434
- Последний визит:
Сегодня 11:53:59
Koreets написал(а):
Работы по корпусу приостановлены до весны
Хорош "носатый" !!!
Koreets написал(а):
Продолжаются работы над артиллерией
Подробно получается, любо-дорого..
Поделиться8312.01.26 15:54:18

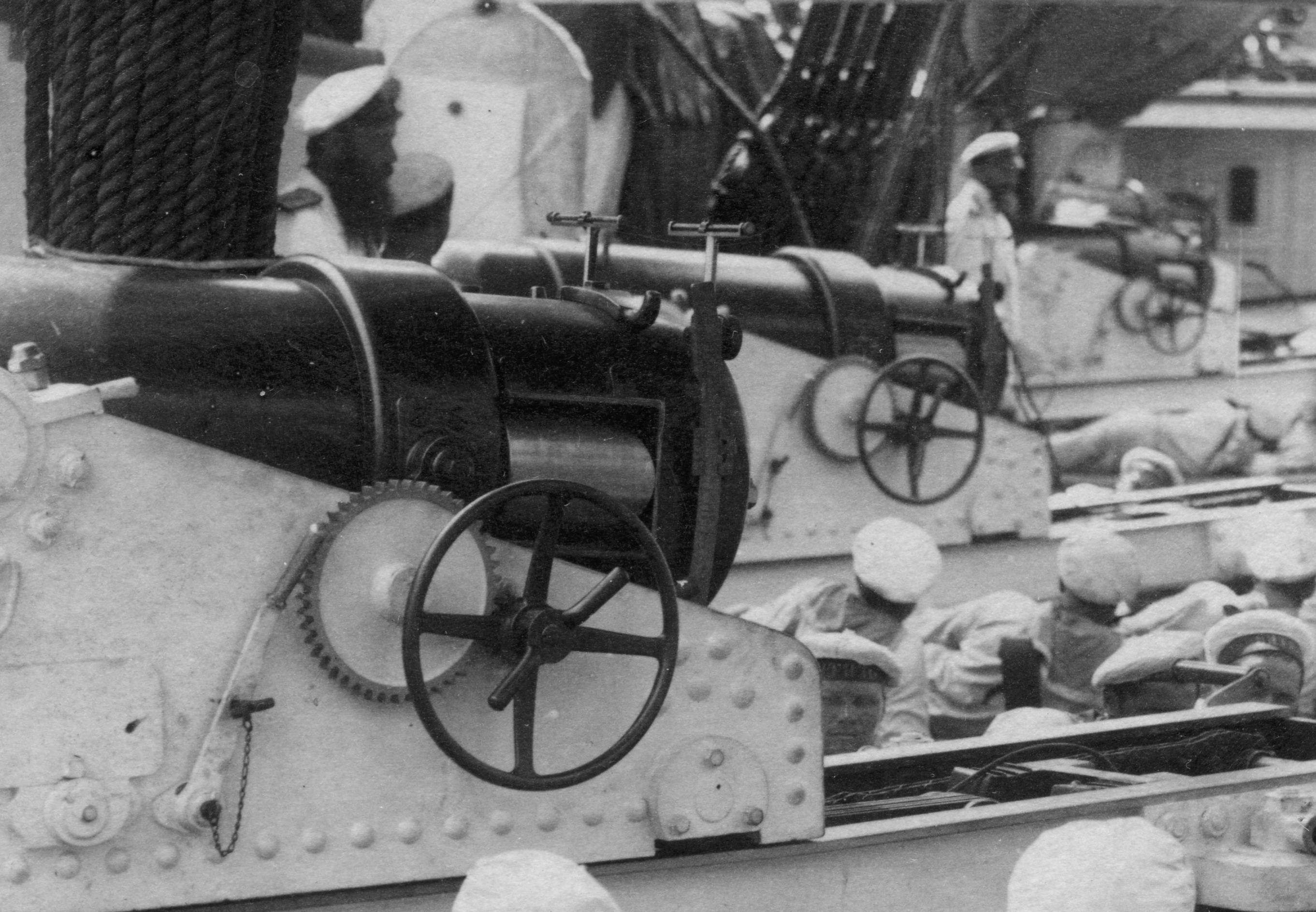

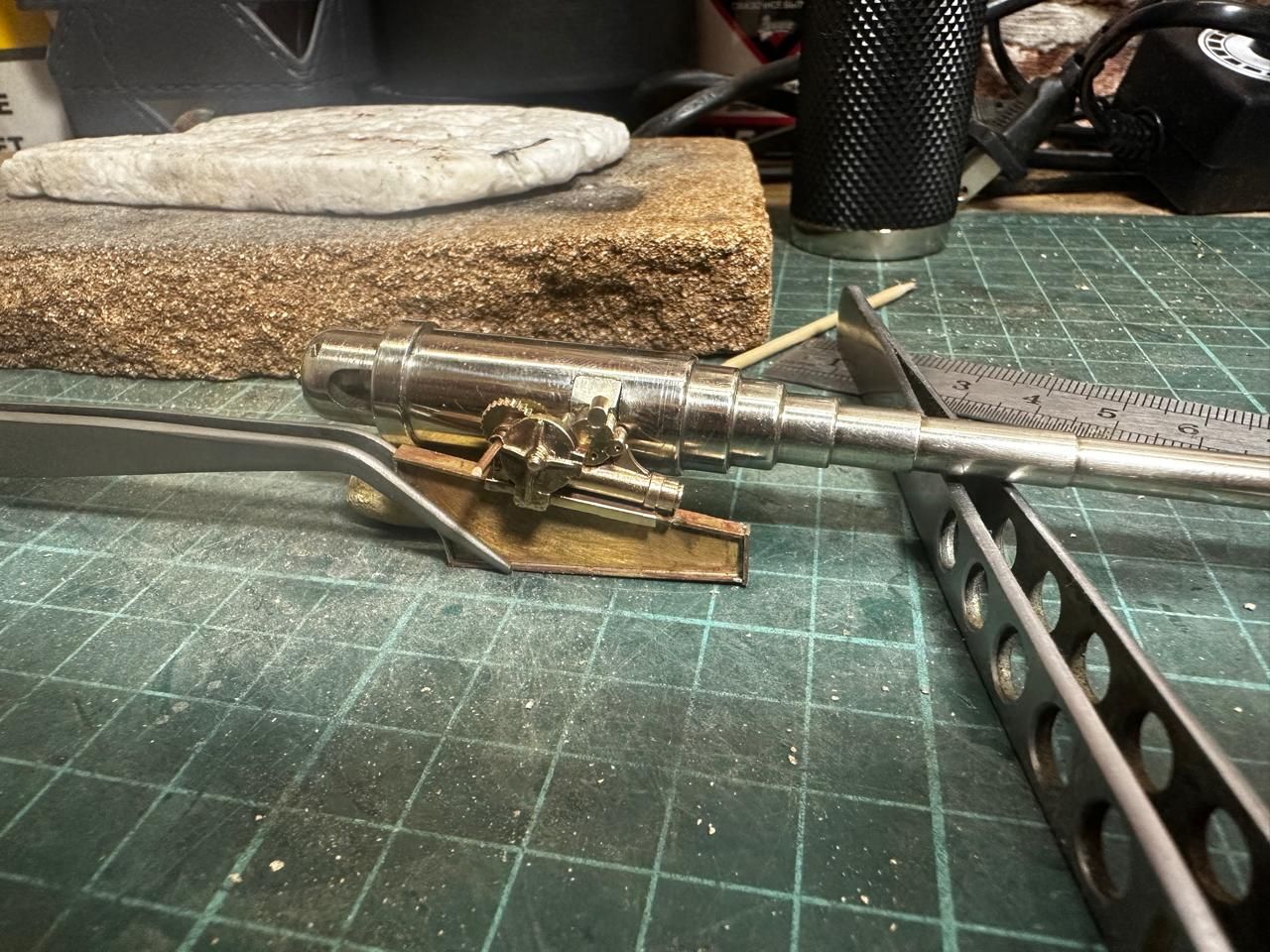

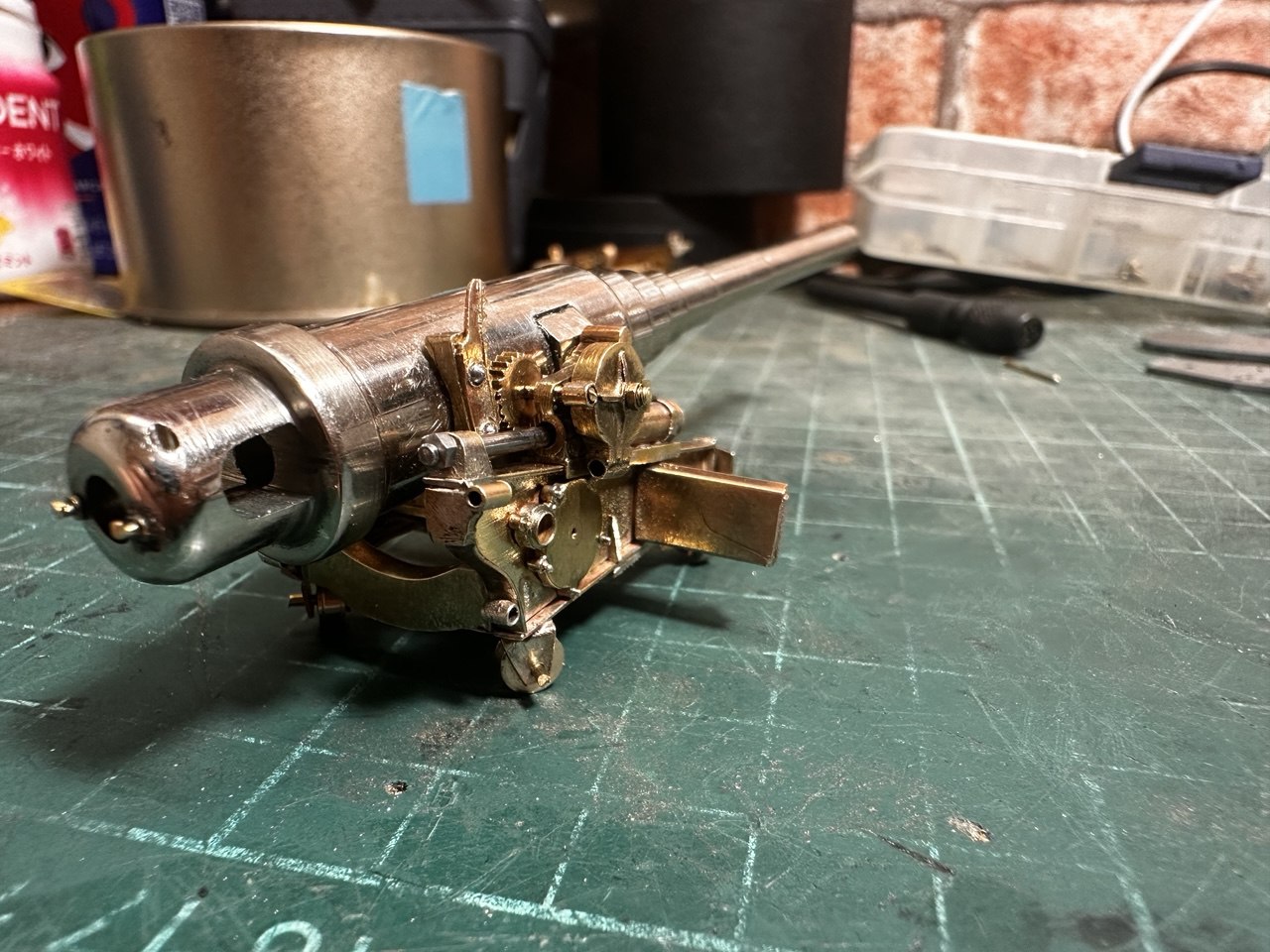

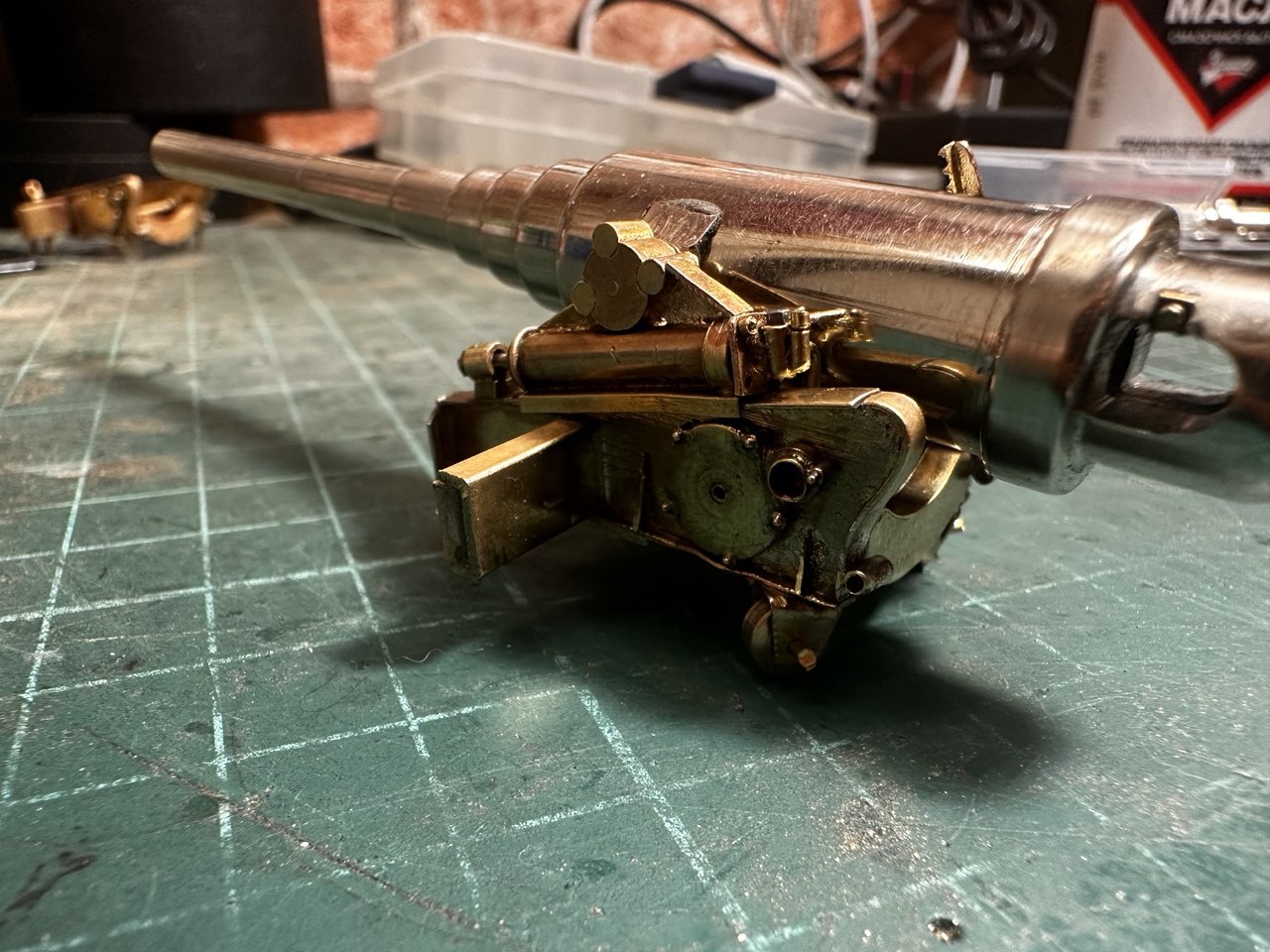

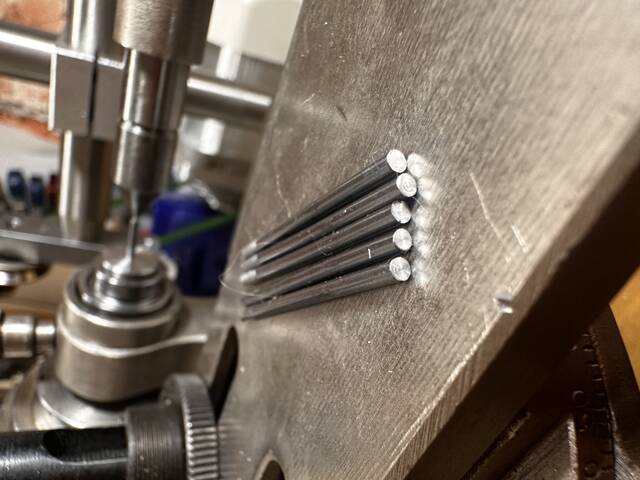

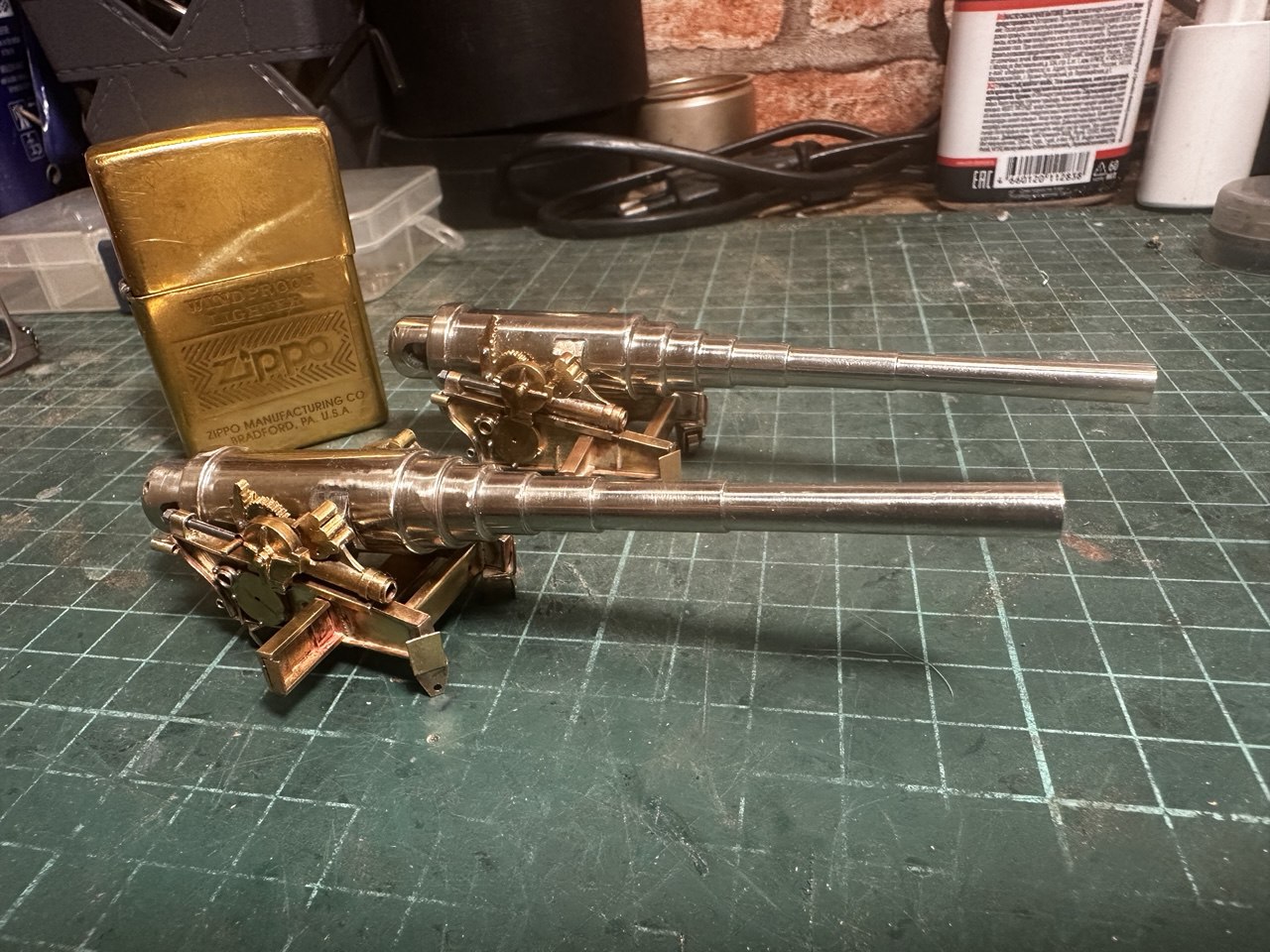

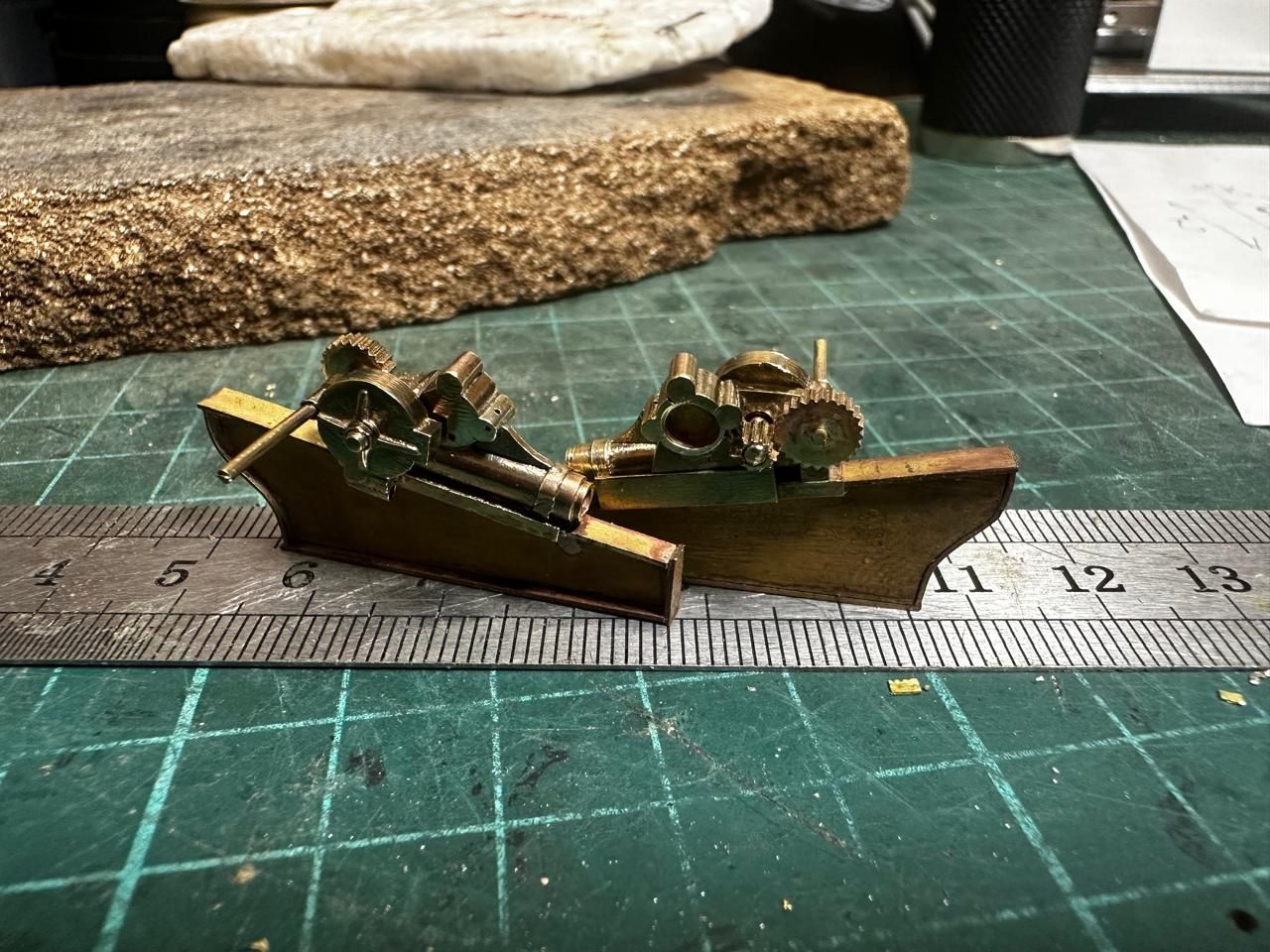

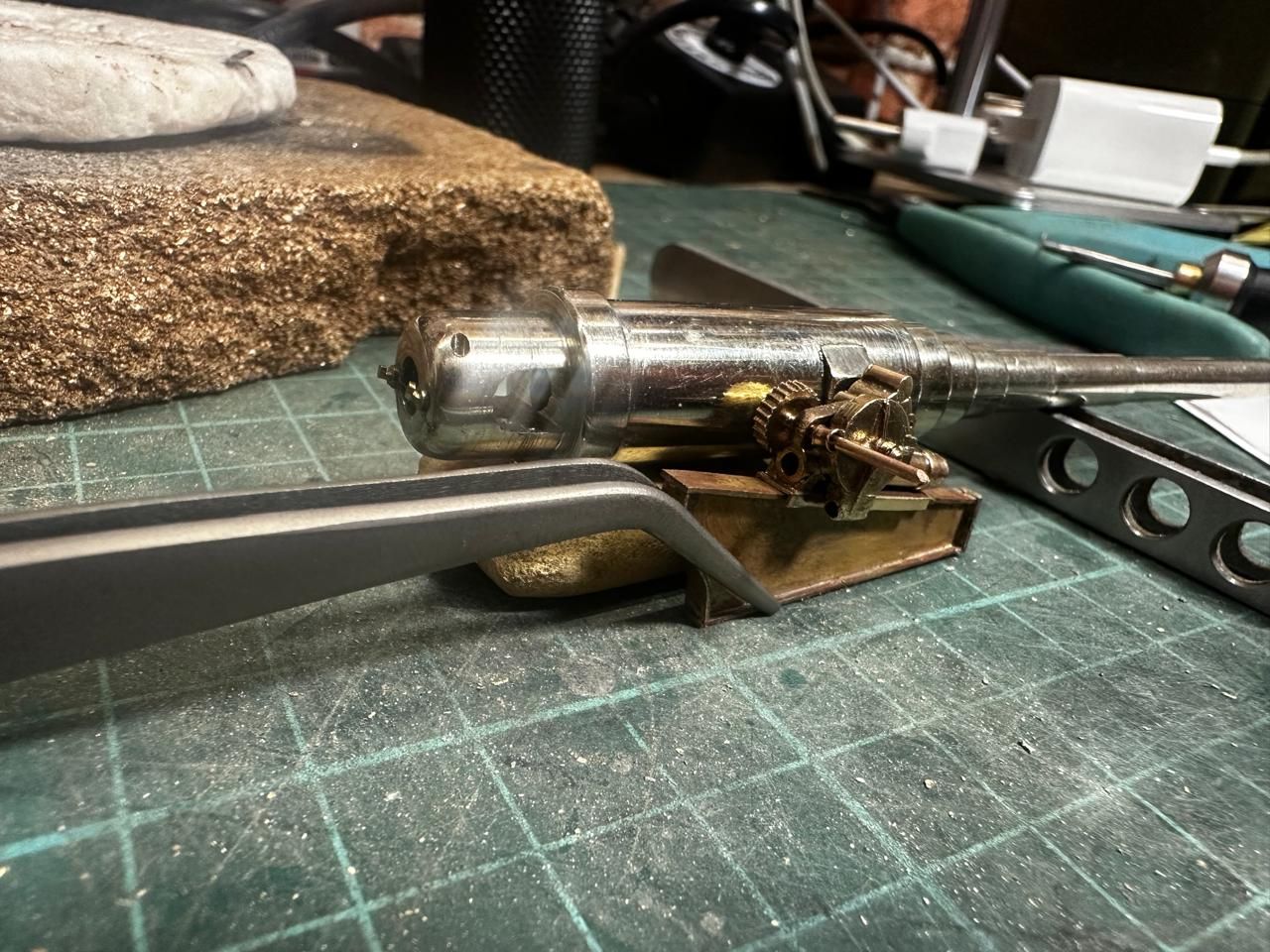

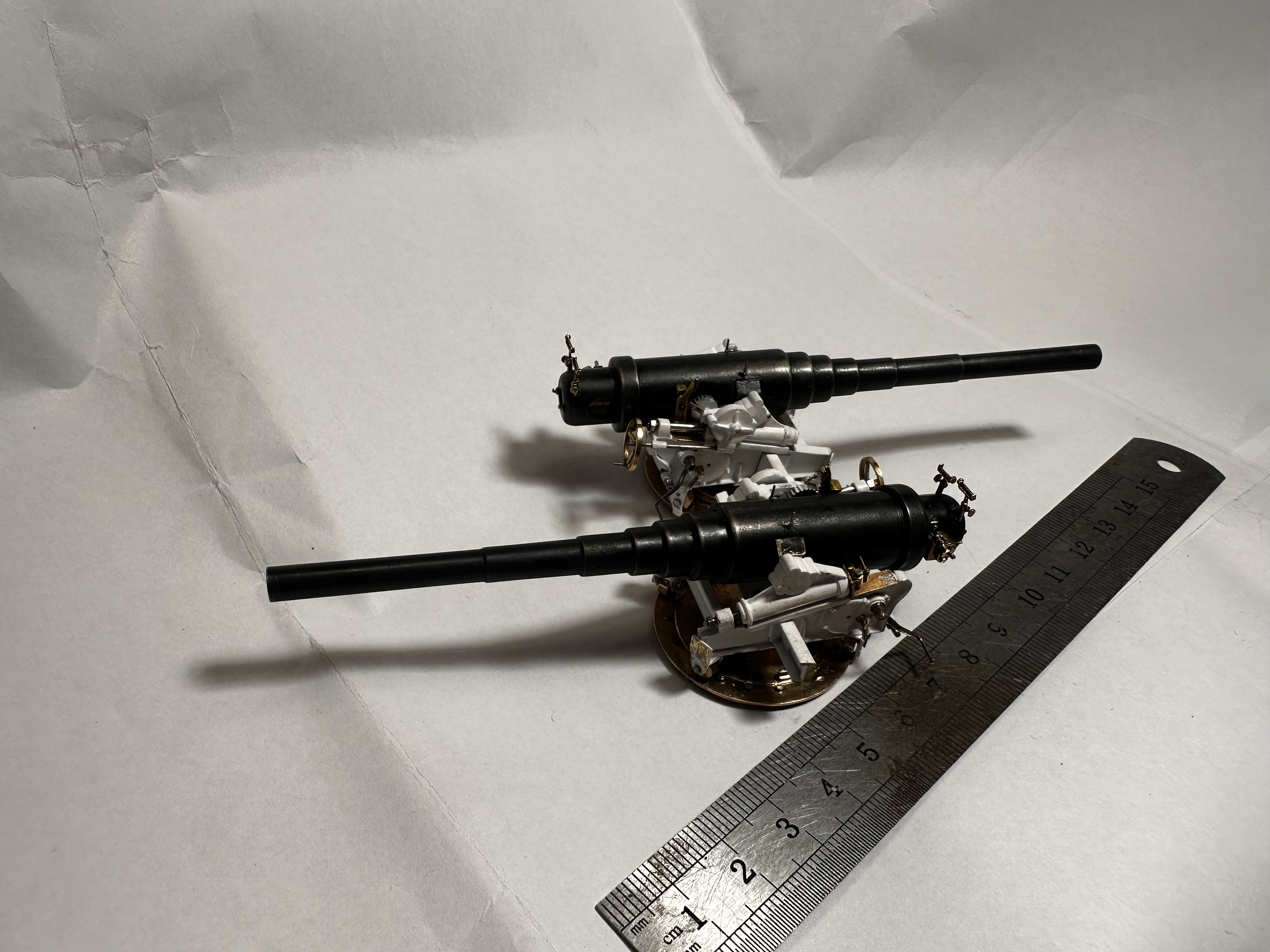

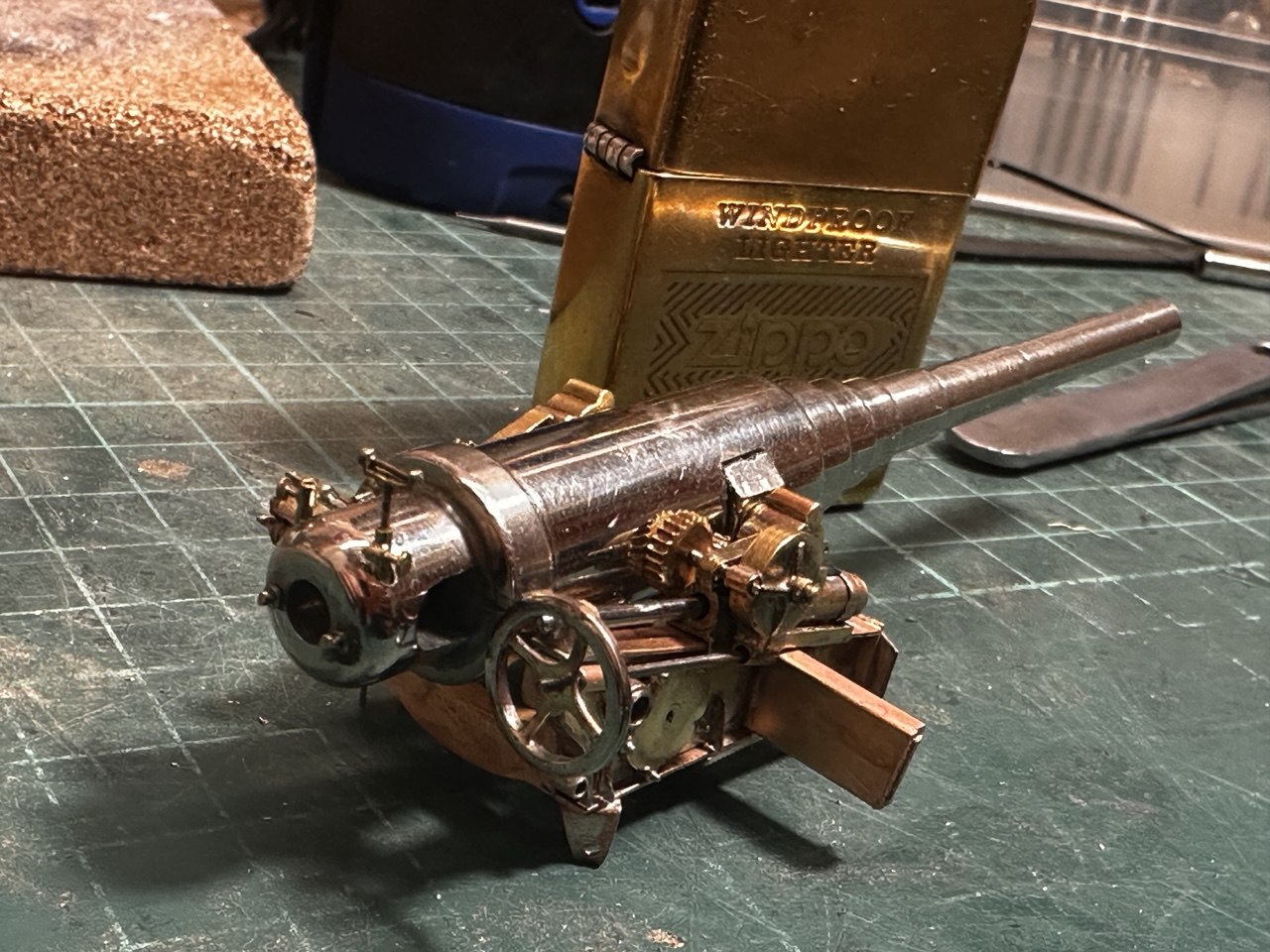

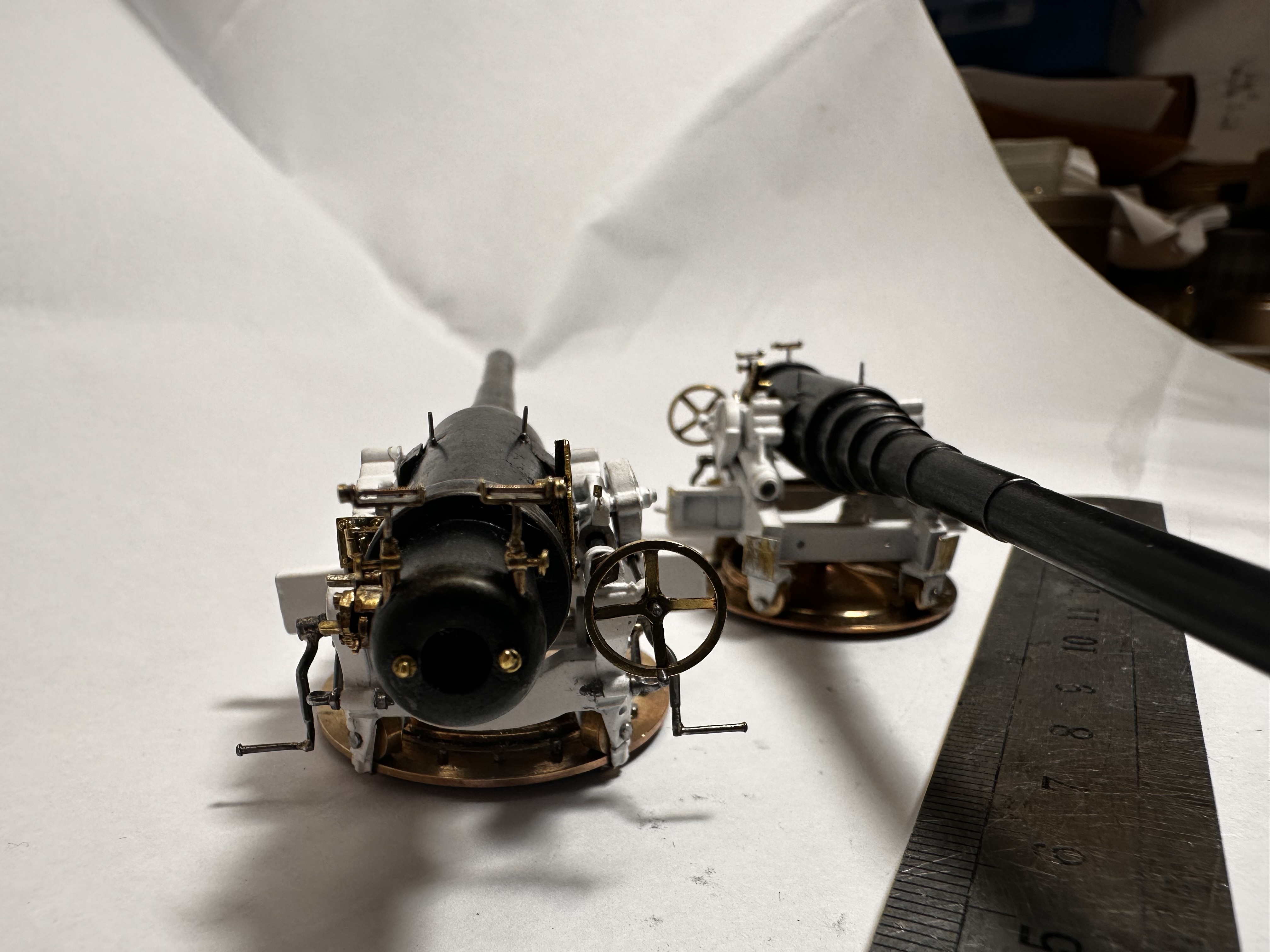

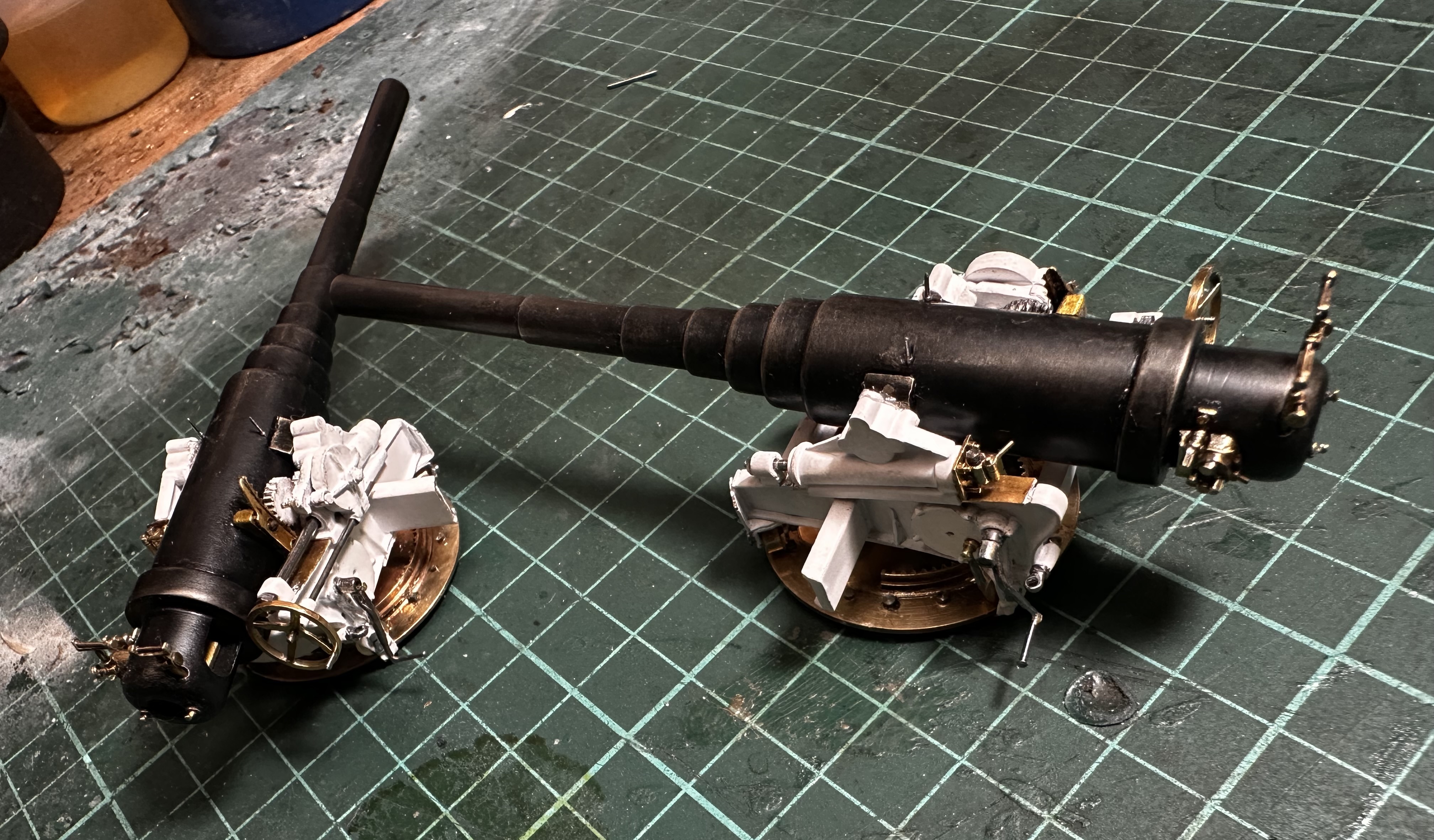

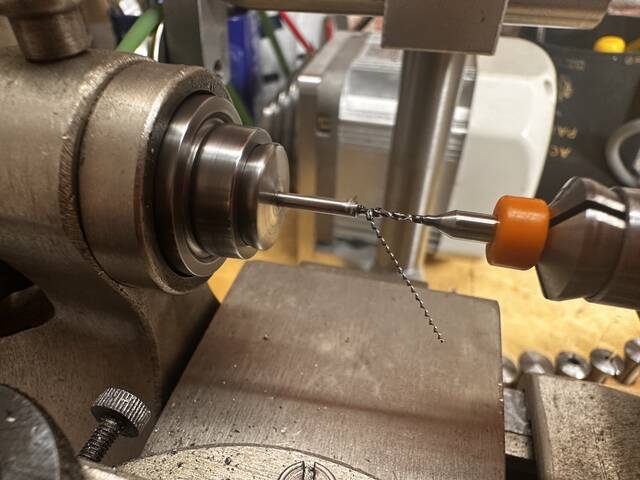

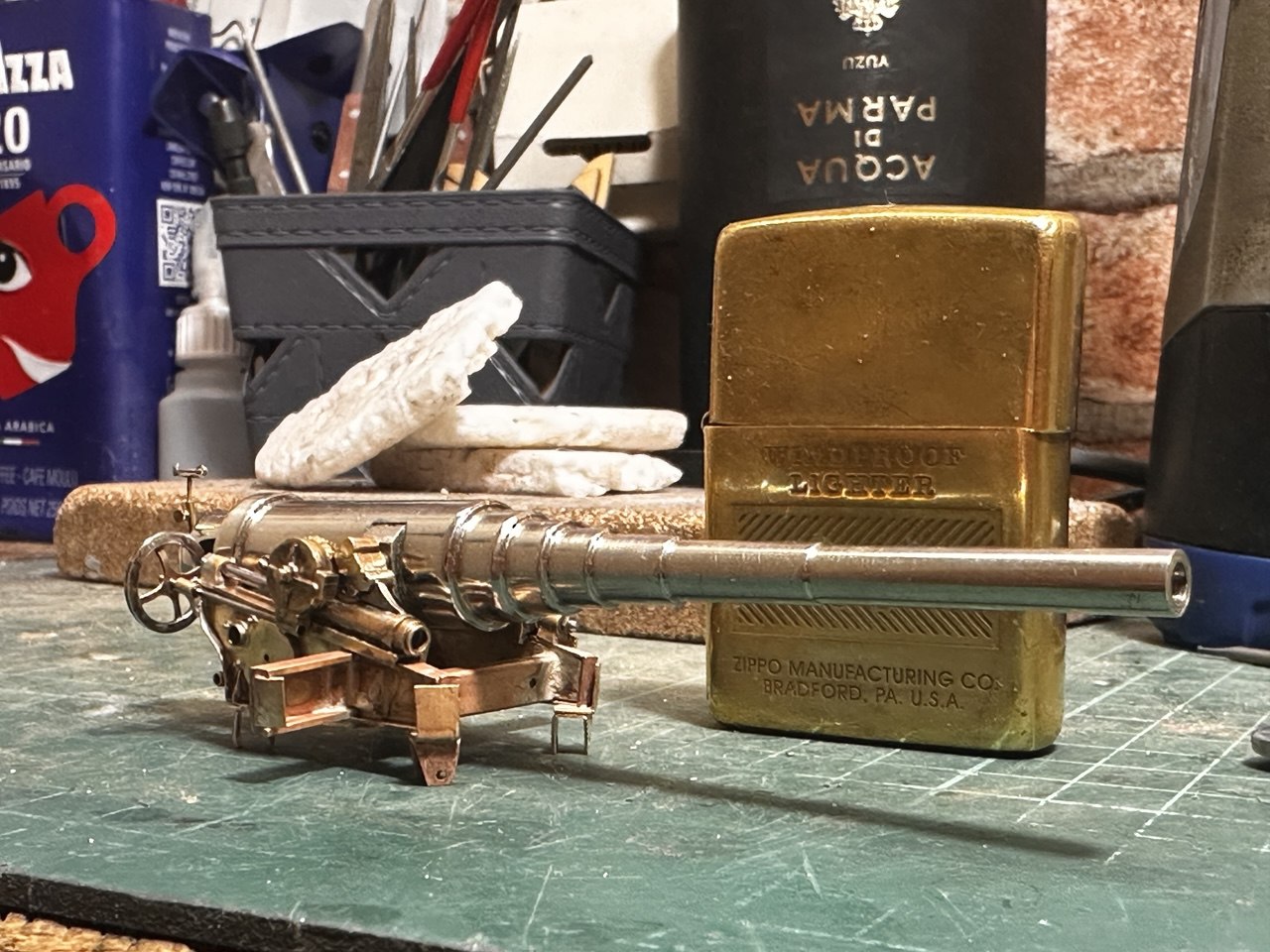

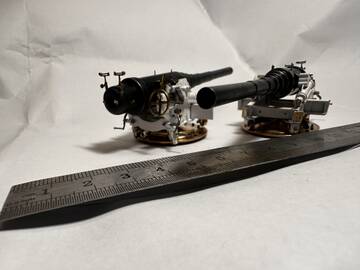

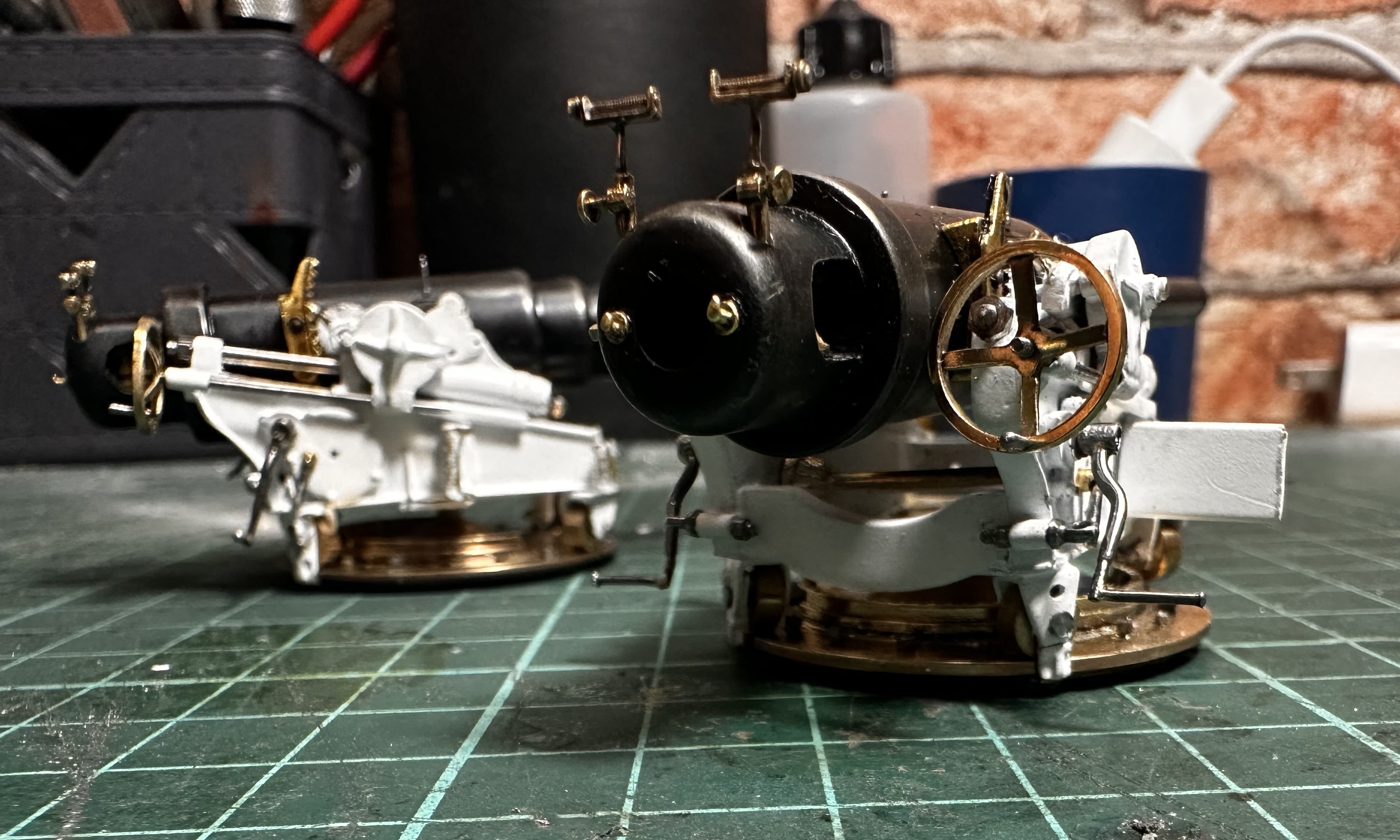

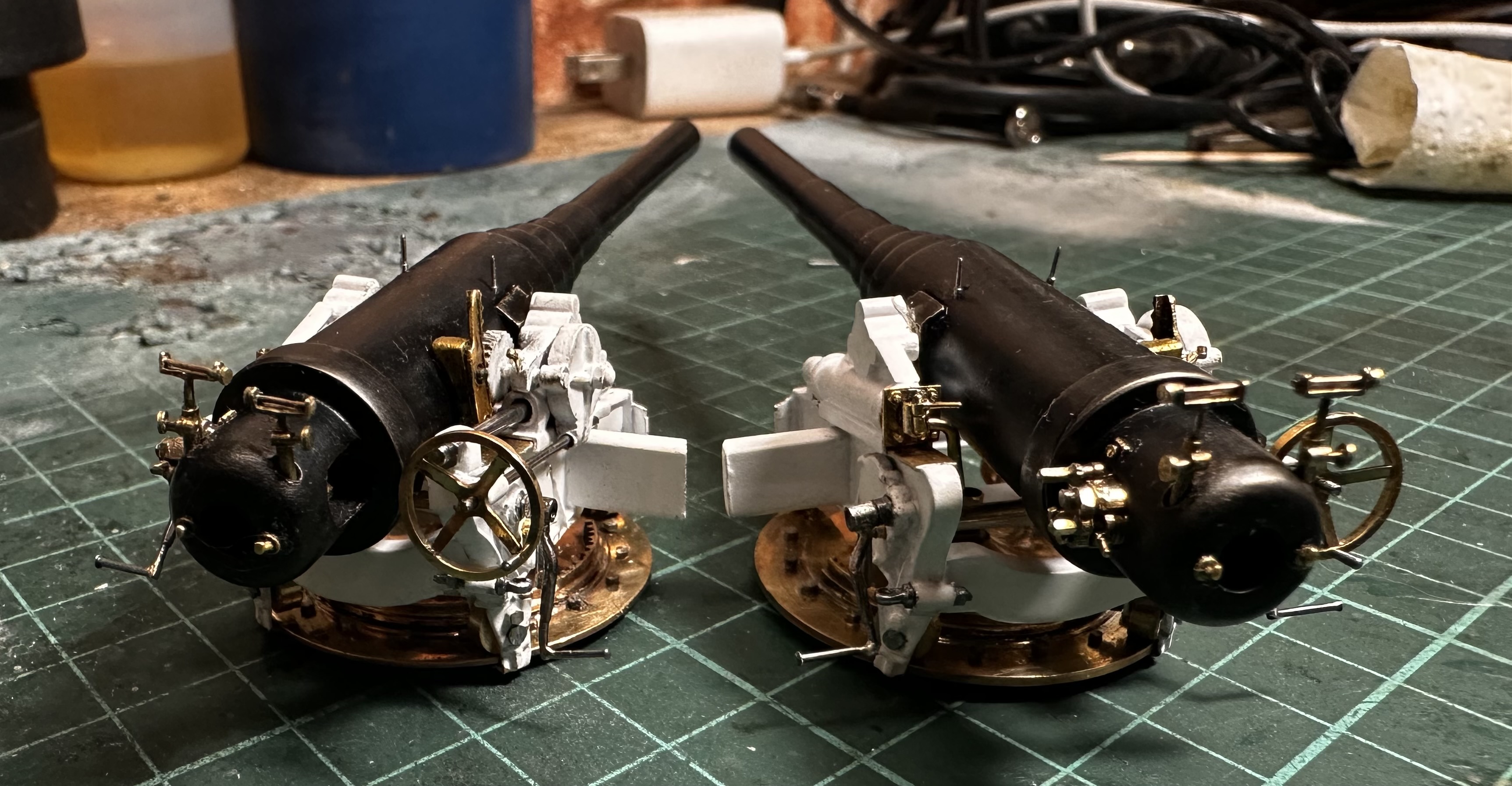

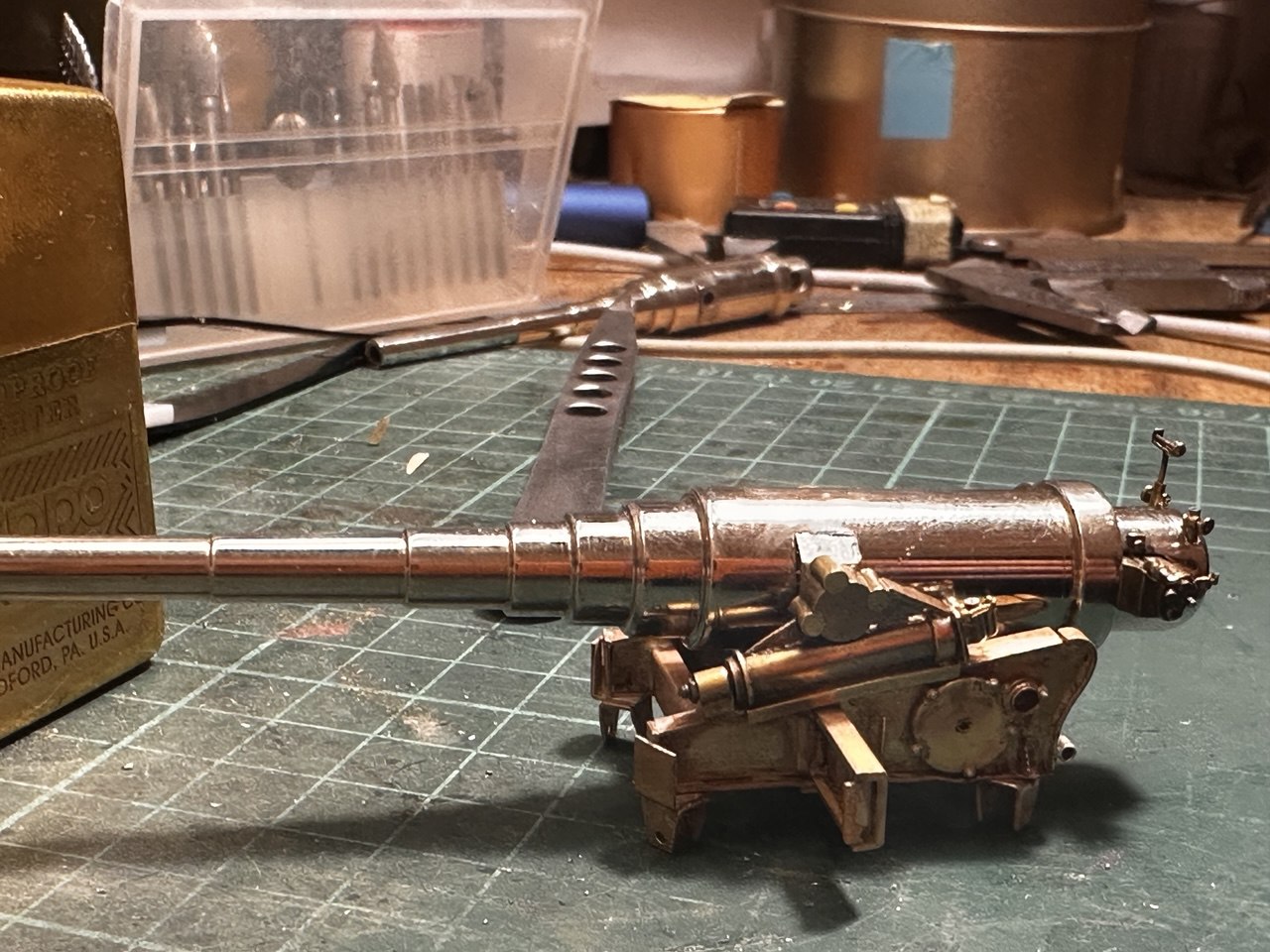

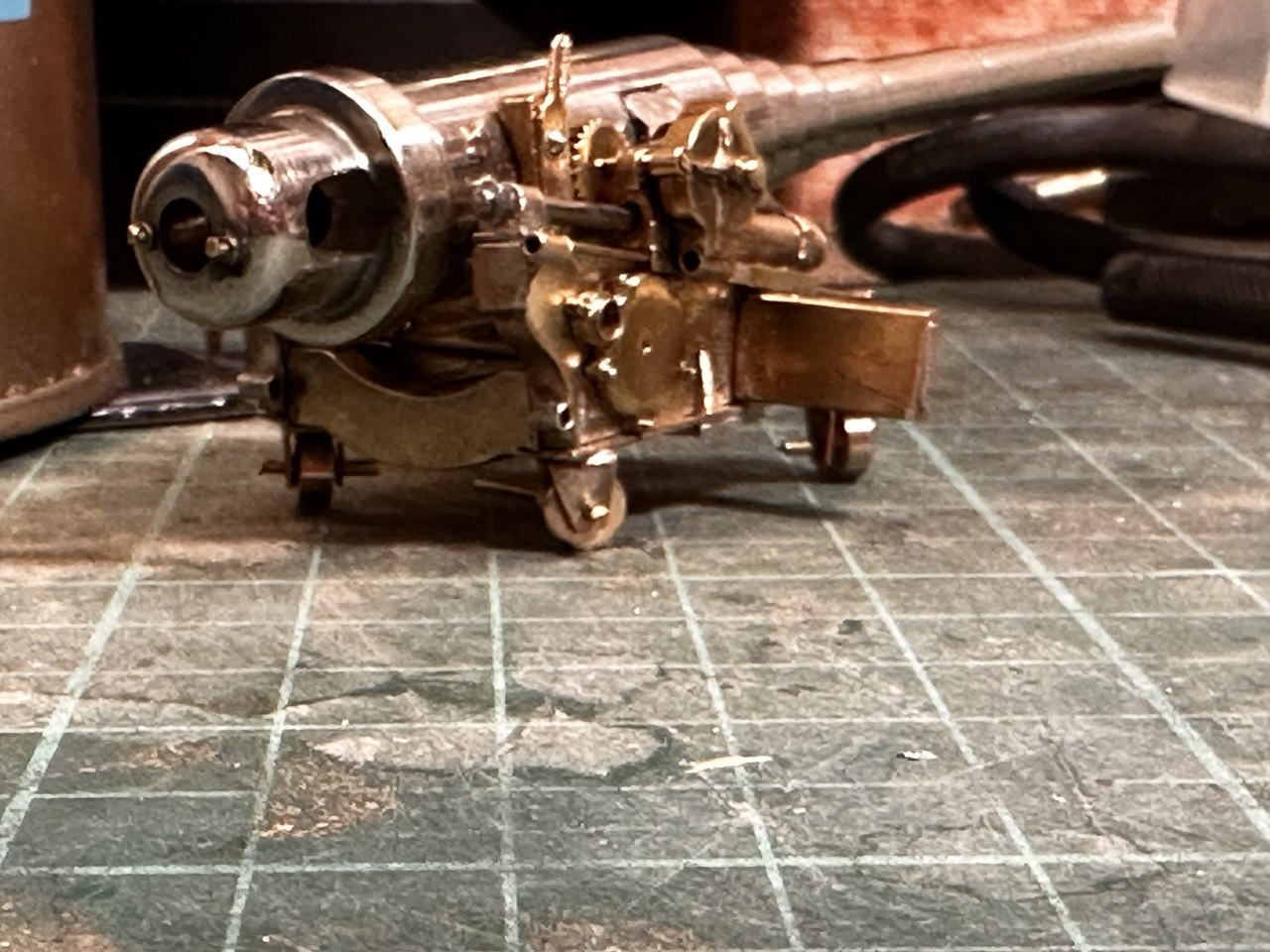

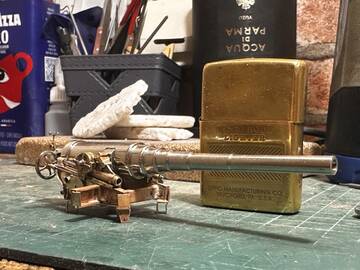

Длинные выходные прошли не зря. Почти закончил станки для 8/35
Немножко жалко это красить конечно будет)))
Поделиться8412.01.26 16:10:24
- Зарегистрирован: 29.11.13
- Сообщений: 4434
- Последний визит:
Сегодня 11:53:59
Шикарно!!!
Лучше металла может быть только еще больше металла!
А если будет фотать эту красоту подложив лист белой бумаги то станет вообще отпад.
