Легкий крейсер "Libertad" (тип "F") 1925г.

Страница: 1 2 3

Сообщений 1 страница 50 из 118

1

  • Автор: villi
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 4434
  • Последний визит:
    Сегодня 11:53:59

Старт следующего проекта.  :flag:

Легкий крейсер "Libertad" (тип "F") 1925г. Масштаб 1:100.
Стилю не изменяю - дерево , металл , минимум пластика  , никелированная и полированная латунь в деталях.

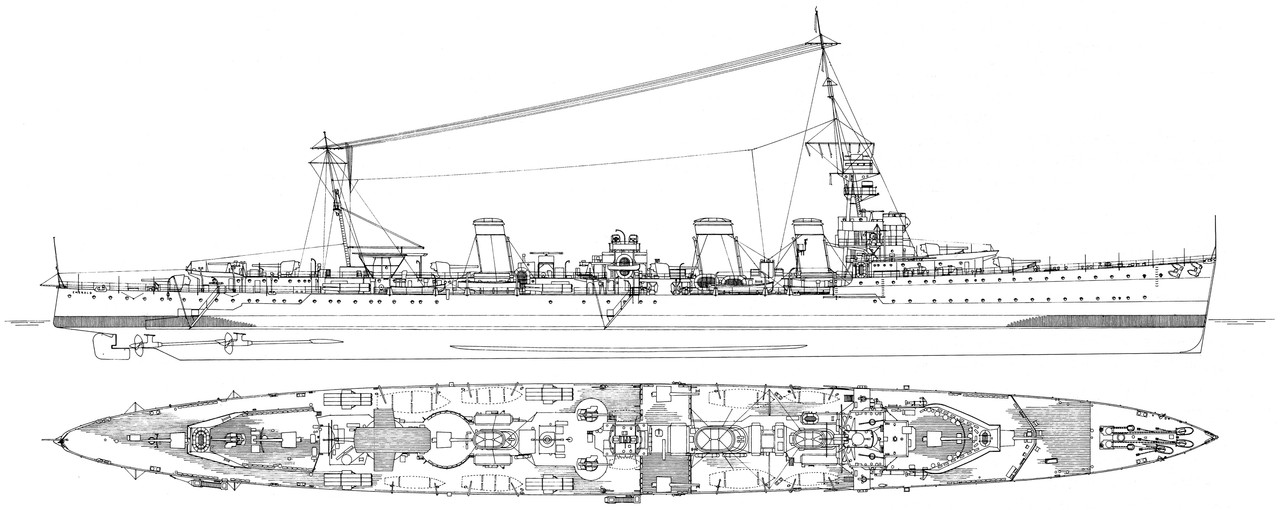

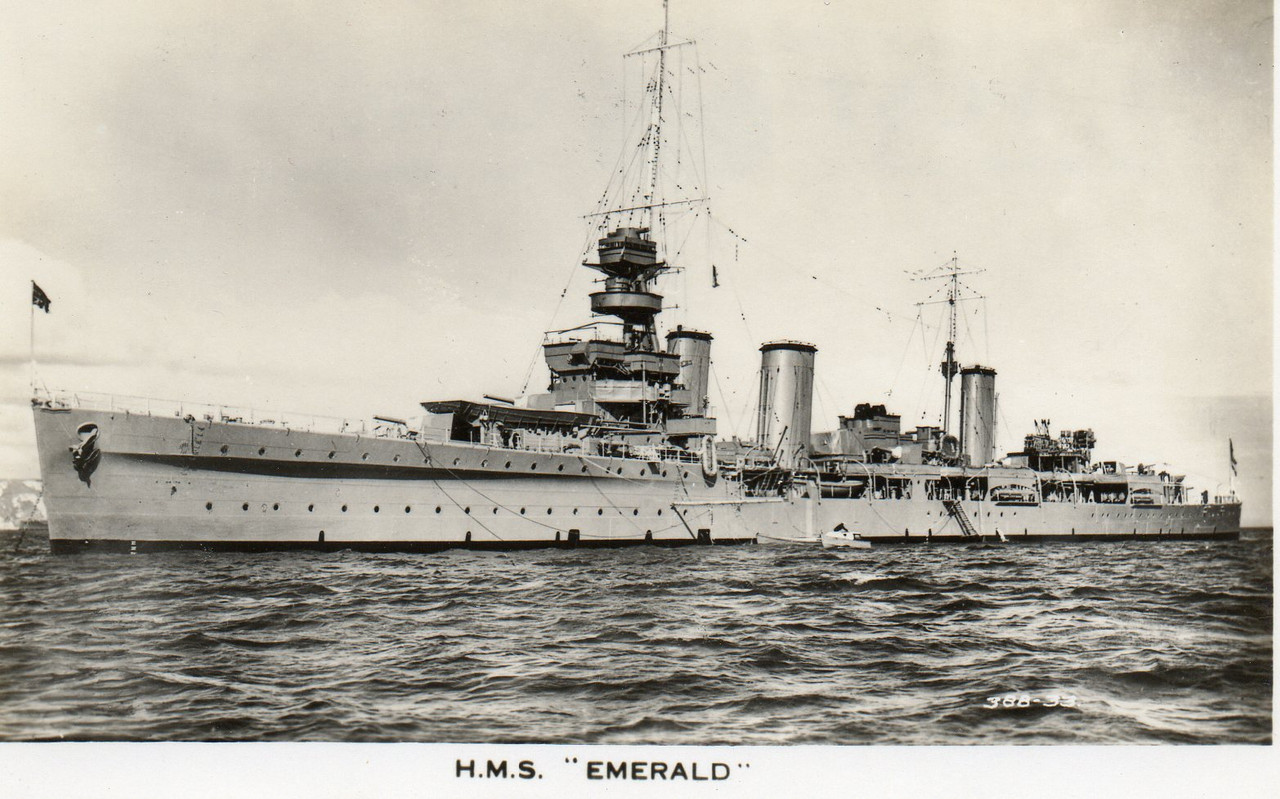

Крейсер спроектирован на основе британского типа "Е". Если не вдаваться в подробности ТТХ ,  "британец" сам по себе необычен и красив.
Но по требованию испанцев  это проект довели до возможного эстетического совершенства и внешне тип "F" просто великолепен ,придраться можно только к "одностволкам" концевых артустановок ГК.
Но это если уж совсем занудствовать..  ^^

https://i.postimg.cc/8CFrCxns/hms-Emerald-1.jpg

https://i.postimg.cc/cJVttTVh/hms-Emerald-2.jpg

https://i.postimg.cc/j5PwHPTb/hms-Emerald-3.jpg

2

  • Автор: villi
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 4434
  • Последний визит:
    Сегодня 11:53:59

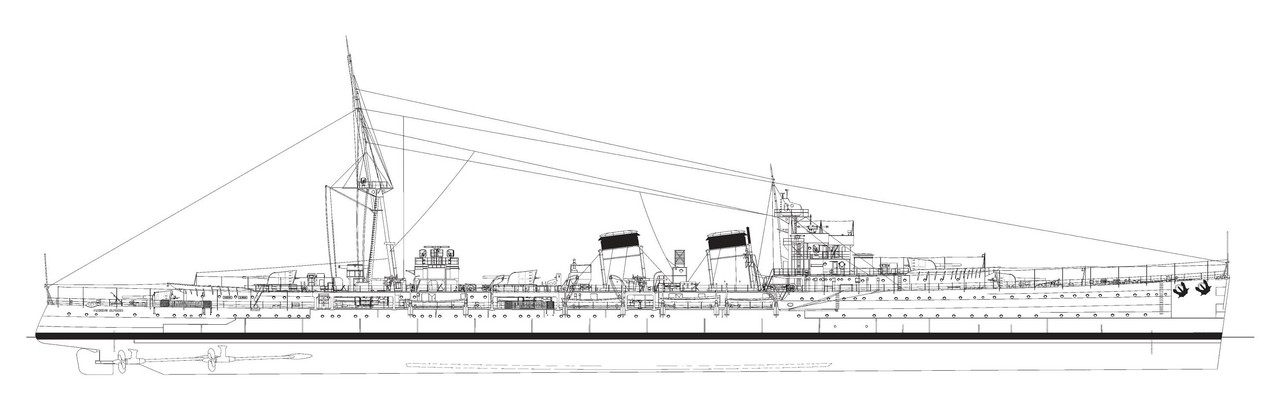

Легкий крейсер "Libertad".
По сравнению с "родителем"  убрали третью трубу и слом на скуле.
Очень жалко что "испанцы" не одевали белый фрак, моделька бы смотрелась гораздо интереснее нежели шаровый вариант.  8-)

https://i.postimg.cc/02DFXhg1/01.jpg

https://i.postimg.cc/GmRNWzr8/02.jpg

3

  • Автор: villi
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 4434
  • Последний визит:
    Сегодня 11:53:59

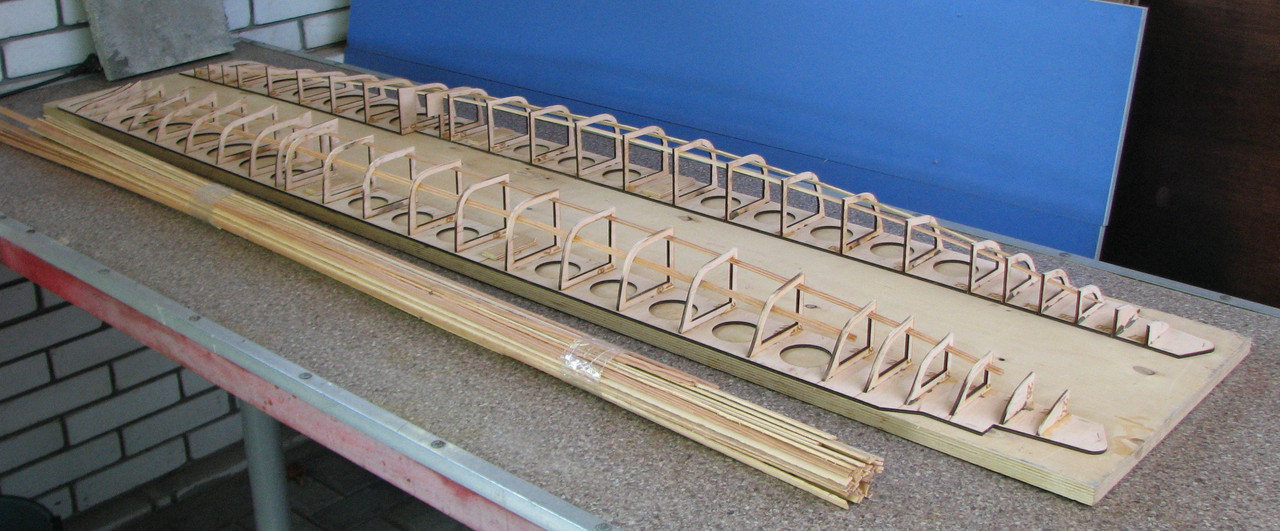

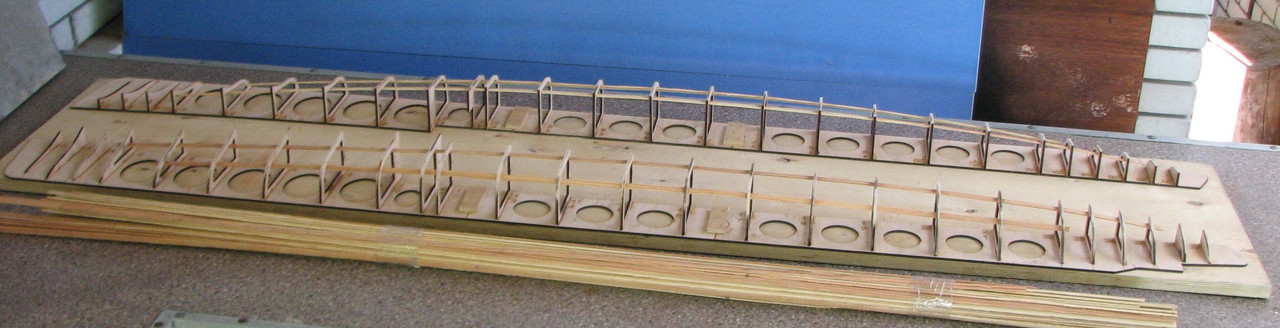

Действия по корпусу стандартны.

https://i.postimg.cc/525N9x6n/03.jpg
https://i.postimg.cc/3ryG8v71/04.jpg
https://i.postimg.cc/jC0tK9Tp/05.jpg

4

  • Автор: villi
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 4434
  • Последний визит:
    Сегодня 11:53:59

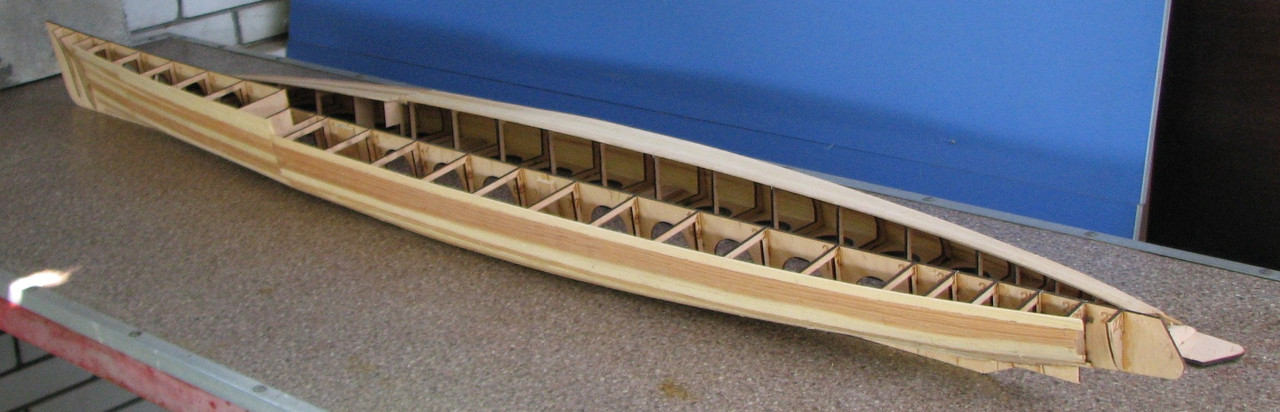

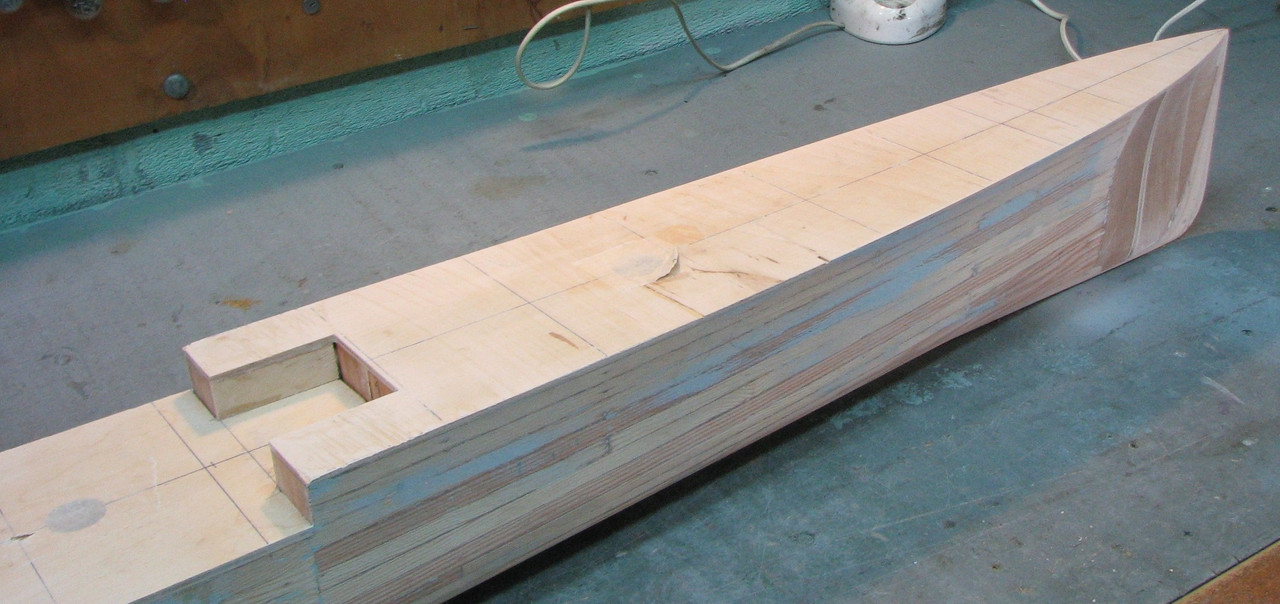

Обшивка..

https://i.postimg.cc/438XYSZq/06.jpg
https://i.postimg.cc/Y9hMYzC9/07.jpg

https://i.postimg.cc/0QFxfKzC/08.jpg

5

  • Автор: villi
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 4434
  • Последний визит:
    Сегодня 11:53:59

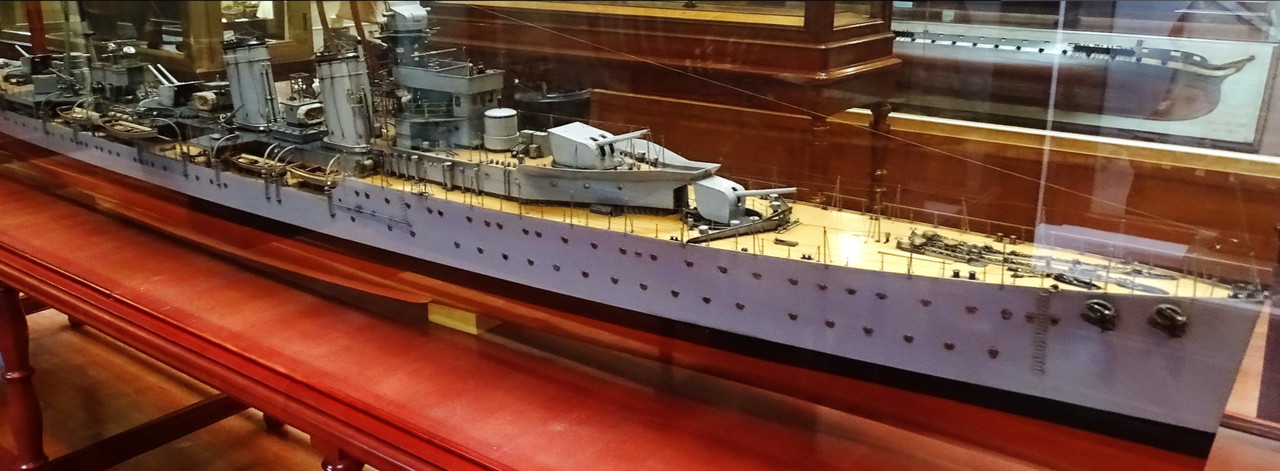

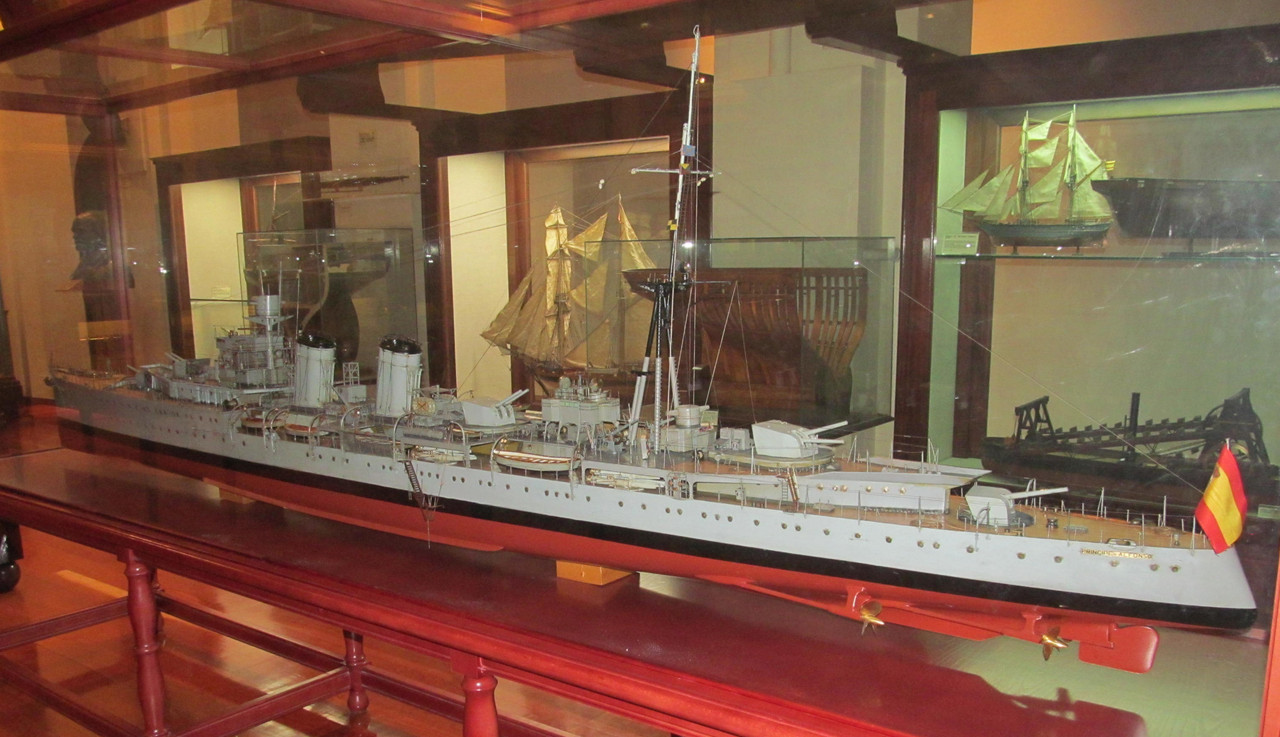

Подробных фото этого крейсера нашлось аж 2 штуки . Конечно это не очень много  , но по сравнению с Благоевым это просто целый "фотоальбом"!  :D
Однако , ситуацию спасает подробная модель кораблика хранящаяся в Мадриде.
Благодаря камрадам с американского форума я стал обладателем подробных снимков этой модели в М 1:48.

С учетом собранного материала  , фактически , мне предстоит повторить эту модель в меньшем масштабе.  8-)

https://i.postimg.cc/y8d2c6LV/1.jpg

https://i.postimg.cc/zGc6jmQT/2.jpg

6

  • Автор: Искандер
  • Зарегистрирован: 19.06.23
  • Сообщений: 353
  • Последний визит:
    Сегодня 12:44:54

Ну чтоже, Валерий, С ПОЧИНОМ!

7

  • Автор: villi
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 4434
  • Последний визит:
    Сегодня 11:53:59

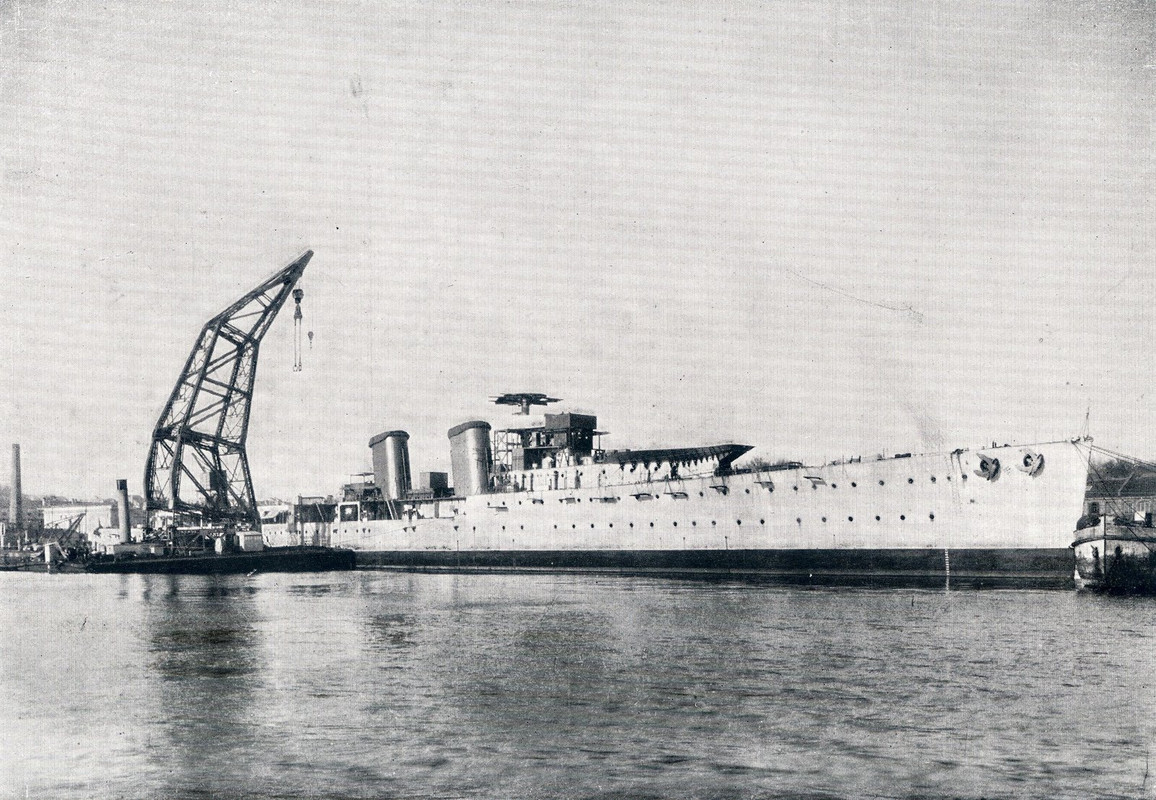

Однако , нашлась одна фотка с белым корпусом и желтыми трубами ( возможно).  8-)

https://i.postimg.cc/qvYGNpt6/5.jpg

8

  • Автор: Алексей Логинов
  • Алексей Логинов
  • Зарегистрирован: 29.11.13
  • Сообщений: 1892
  • Последний визит:
    Сегодня 14:17:59
villi написал(а):

Старт следующего проекта.

Отличный прототип, Валера! Либертад , это значит Свобода по нашенски. Как говорится; Либерте, эгалите, фратерните!
Кстати. Он на чьей стороне воевал-то?

9

  • Автор: villi
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 4434
  • Последний визит:
    Сегодня 11:53:59
Алексей Логинов написал(а):

Он на чьей стороне воевал-то?

На стороне законной власти - республиканец!  :flag:

10

  • Автор: shhturman
  • shhturman
  • Откуда: Санкт-Петербург
  • Зарегистрирован: 02.02.14
  • Сообщений: 1424
  • Последний визит:
    Сегодня 13:47:09
villi написал(а):

Обшивка..

Классика... :crazyfun:

11

  • Автор: IBeRUS
  • IBeRUS
  • Откуда: Новороссийск
  • Зарегистрирован: 14.11.15
  • Сообщений: 820
  • Последний визит:
    Сегодня 00:32:52

Валера, с почином! То, что есть и в белой окраске - это замечательно, только согласно "заданию", мы строим модели на период войны в Испании, т.е. на 1936 - 39 годы, что ограничивает нас в выборе предпочтительных окрасок моделей...

12

  • Автор: villi
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 4434
  • Последний визит:
    Сегодня 11:53:59
IBeRUS написал(а):

То, что есть и в белой окраске - это замечательно, только согласно "заданию", мы строим.......

  Ну вот.. как всегда... я же о светлом и возвышенном!!!   :flirt:  :rolleyes:
А Игорь пришел и обрушил в бездну  серой реальности.   :|  8-)

13

  • Автор: villi
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 4434
  • Последний визит:
    Сегодня 11:53:59

Укрываю  стеклотканью и поливаю смолой...

https://i.postimg.cc/sgGKP59X/12.jpg

https://i.postimg.cc/cJqhF6Xc/13.jpg

14

  • Автор: Алексей Логинов
  • Алексей Логинов
  • Зарегистрирован: 29.11.13
  • Сообщений: 1892
  • Последний визит:
    Сегодня 14:17:59
villi написал(а):

Укрываю  стеклотканью и поливаю смолой...

Этапный момент.  :cool:
Палубу тоже будешь покрывать стеклотканью?
Я помнится на тридцатке покрыл тканью в один слой. Потом накрыл оргстеклом, прижав через корпус. А когда оргстекло отклеил, палуба оказалась идеально ровная и блестела, аж как зеркало.

15

  • Автор: villi
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 4434
  • Последний визит:
    Сегодня 11:53:59
Алексей Логинов написал(а):

Я помнится на тридцатке покрыл тканью в один слой. Потом накрыл оргстеклом, прижав через корпус.

  Интересный метод , не применял такой. Запомню!  :cool:  :yep:

Алексей Логинов написал(а):

Палубу тоже будешь покрывать стеклотканью?

  Здесь нельзя так делать -  деревянная настилка будет.  :)

16

  • Автор: villi
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 4434
  • Последний визит:
    Сегодня 11:53:59

Корпус зашпаклеван и отшлифован.

https://i.postimg.cc/N0PFWvjM/14.jpg

https://i.postimg.cc/JnD08YsQ/15.jpg

17

  • Автор: villi
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 4434
  • Последний визит:
    Сегодня 11:53:59

Нужен чертеж гребного винта который ставили на британских крейсерах 20-х годов прошлого века. Возможно у кого-нибудь найдется чертеж аналогичного трехлопастного винта.

https://i.postimg.cc/jqk4xSRh/s1.jpg

https://i.postimg.cc/fTtjJQLQ/s2.jpg

18

  • Автор: villi
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 4434
  • Последний визит:
    Сегодня 11:53:59

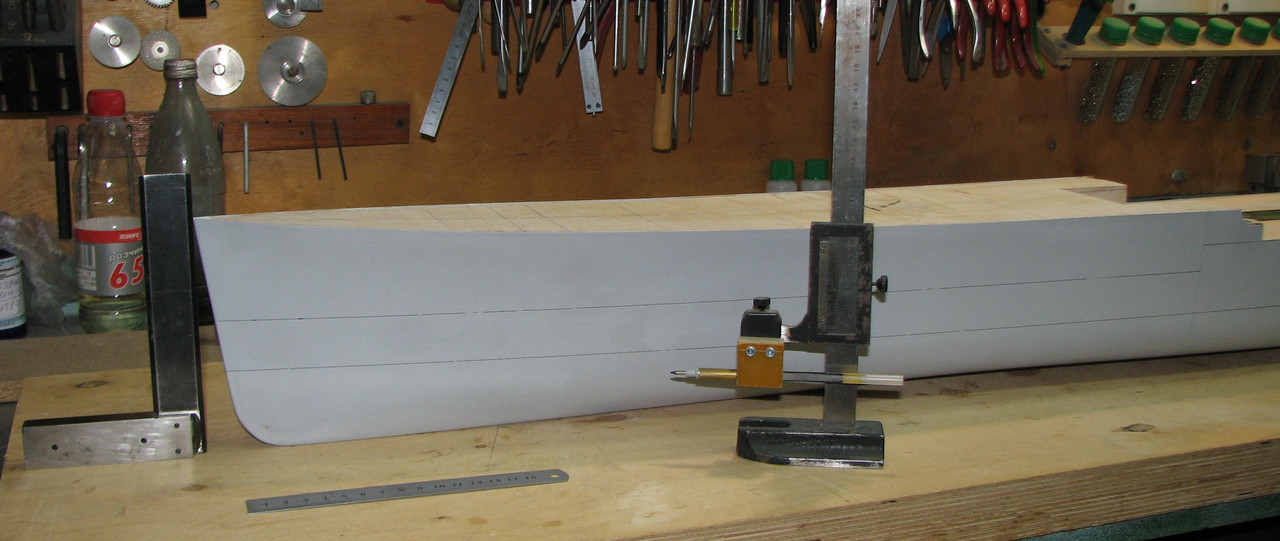

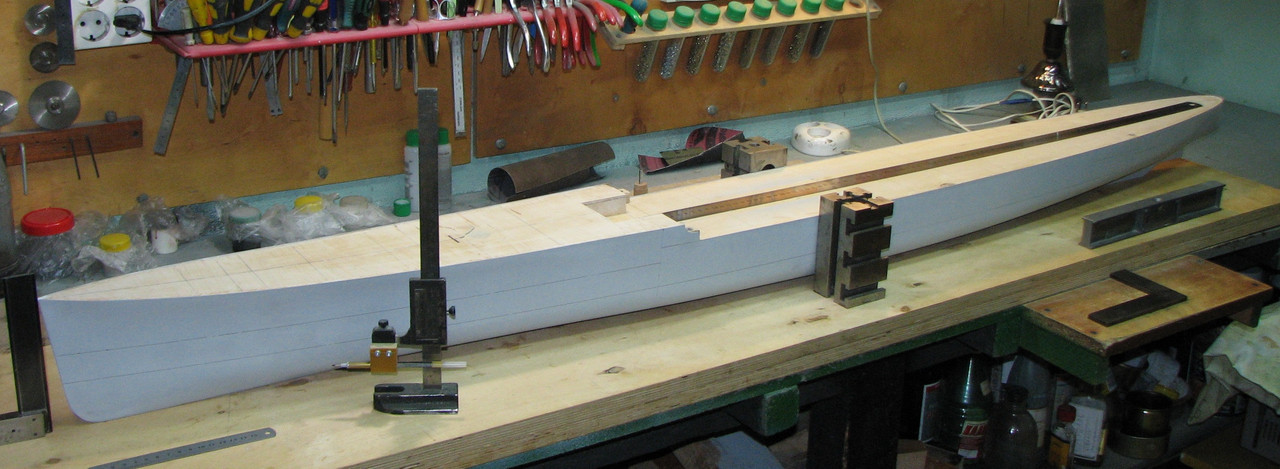

Разметка броневого пояса на корпусе.

https://i.postimg.cc/TPtmWMWm/16.jpg

https://i.postimg.cc/3R6vnX1x/17.jpg

https://i.postimg.cc/bJdnxCQ5/18.jpg

19

  • Автор: richie
  • richie
  • Откуда: Краснодар
  • Зарегистрирован: 06.03.25
  • Сообщений: 155
  • Последний визит:
    Вчера 10:38:46
villi написал(а):

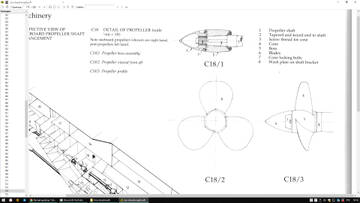

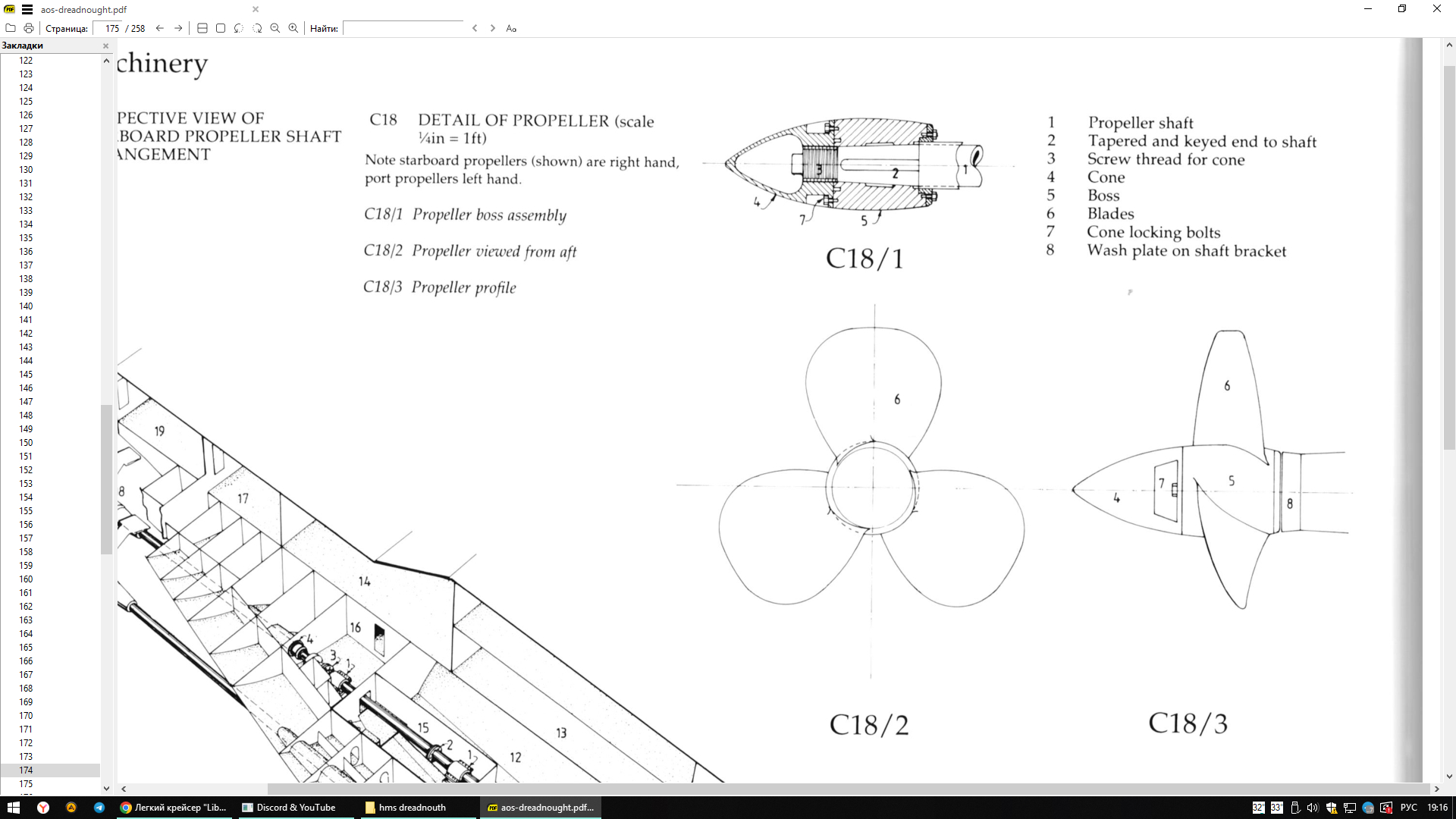

Нужен чертеж гребного винта который ставили на британских крейсерах 20-х годов прошлого века. Возможно у кого-нибудь найдется чертеж аналогичного трехлопастного винта.

Долго искал, но на типы "С" и "D" не нашёл. Но может поможет чем - анатомия на Дредноут стр.174
https://upforme.ru/uploads/0013/94/06/34/t448358.jpg

20

  • Автор: villi
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 4434
  • Последний визит:
    Сегодня 11:53:59
richie написал(а):

анатомия на Дредноут стр.174

Спасибо , пойдет в копилочку!

richie написал(а):

Долго искал, но на типы "С" и "D" не нашёл

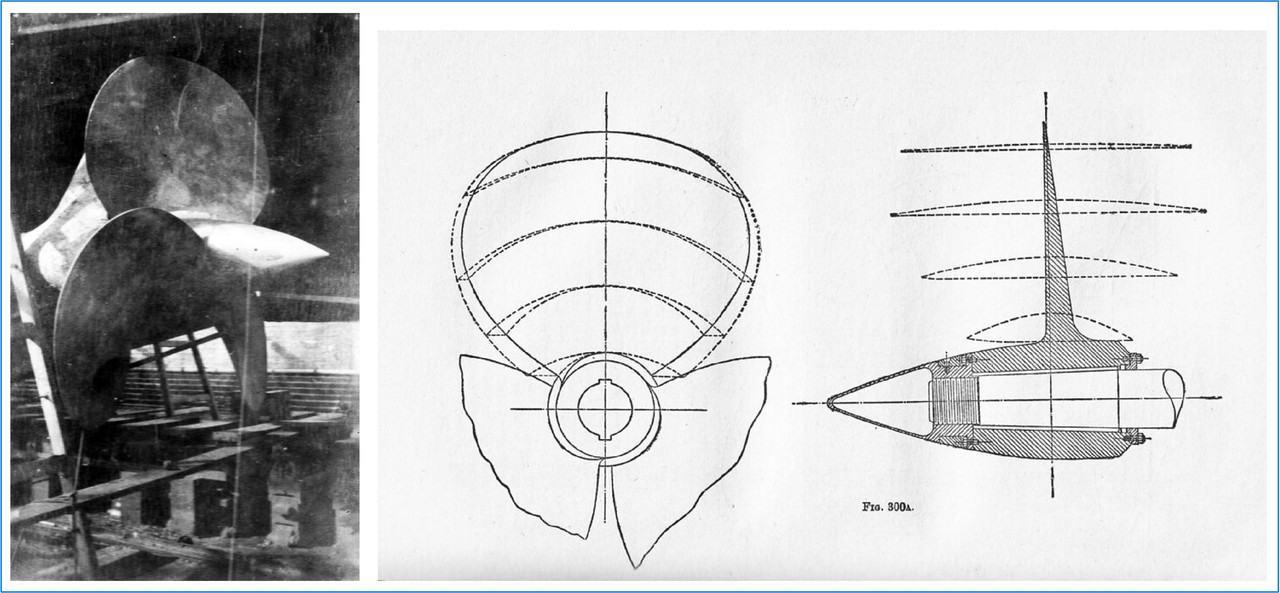

HMS Caradoc.  Чертеж подкинул камрад с Британского форума.  Для Либертад лопасти надо будет малость увеличить в ширину.

https://i.postimg.cc/hj8Hb650/HMS-Caradoc.jpg

21

  • Автор: IBeRUS
  • IBeRUS
  • Откуда: Новороссийск
  • Зарегистрирован: 14.11.15
  • Сообщений: 820
  • Последний визит:
    Сегодня 00:32:52

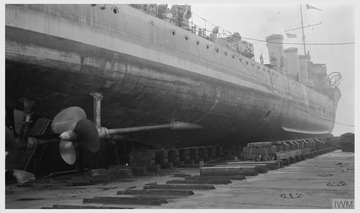

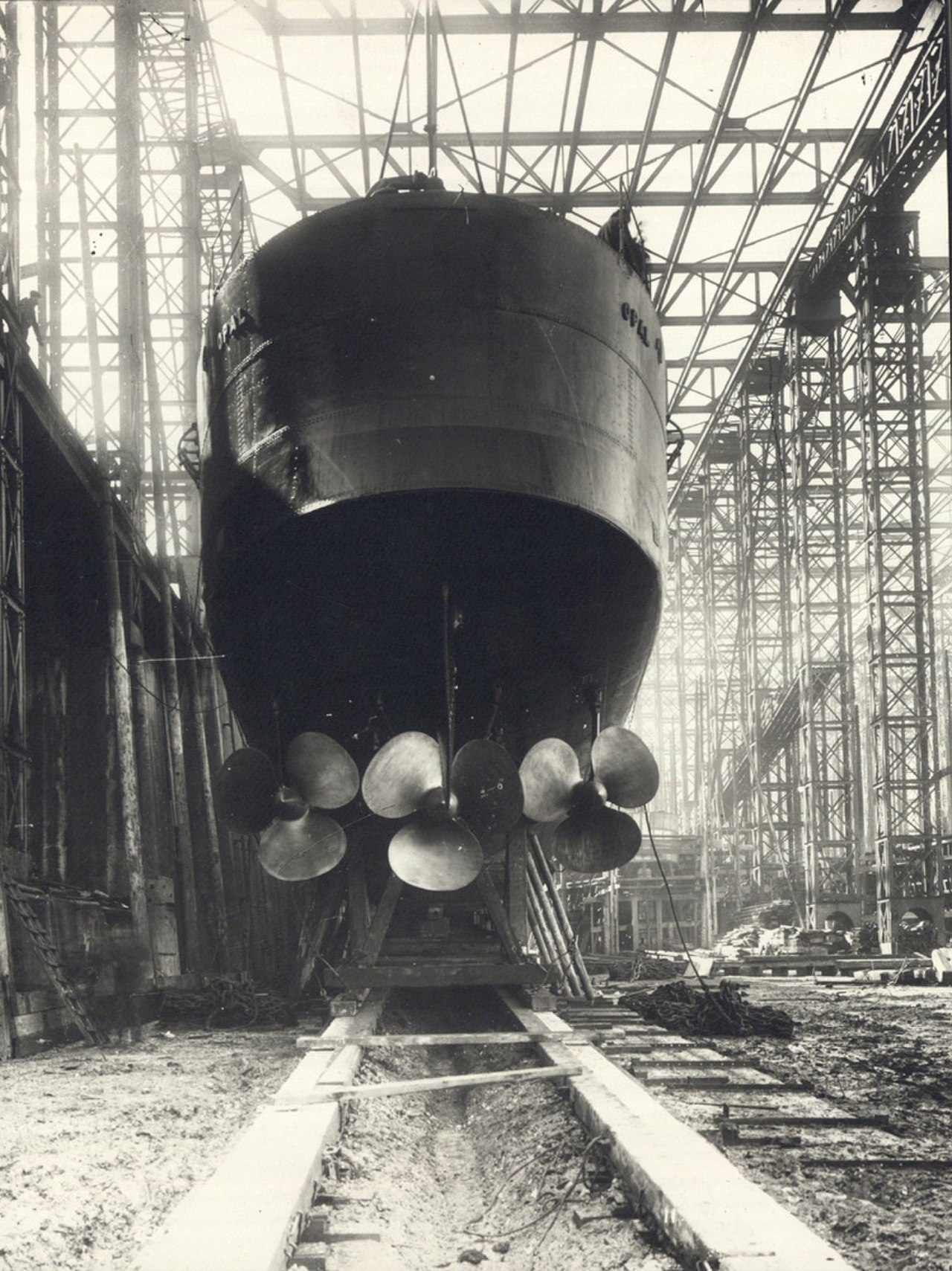

Валера, привет! Чёта у себя чертежей винта не нашел, но есть фото с английских эсминцев, может что-то почерпнёшь.
https://upforme.ru/uploads/0013/94/06/13/t703569.png
https://upforme.ru/uploads/0013/94/06/13/t309501.jpg
https://upforme.ru/uploads/0013/94/06/13/t939002.png

22

  • Автор: villi
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 4434
  • Последний визит:
    Сегодня 11:53:59
IBeRUS написал(а):

есть фото с английских эсминцев, может что-то почерпнёшь.

  Спасибо , Игорь!  :flag:   Всё пригодится и пойдет в дело!

23

  • Автор: Azow-71
  • Azow-71
  • Откуда: г.Приморско-Ахтарск
  • Зарегистрирован: 19.01.16
  • Сообщений: 414
  • Последний визит:
    10.02.26 23:15:05
villi написал(а):

Старт следующего проекта.

Удачного старта!  :cool:

24

  • Автор: villi
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 4434
  • Последний визит:
    Сегодня 11:53:59
Azow-71 написал(а):

Удачного старта!

  Спасибо!    :)

25

  • Автор: villi
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 4434
  • Последний визит:
    Сегодня 11:53:59

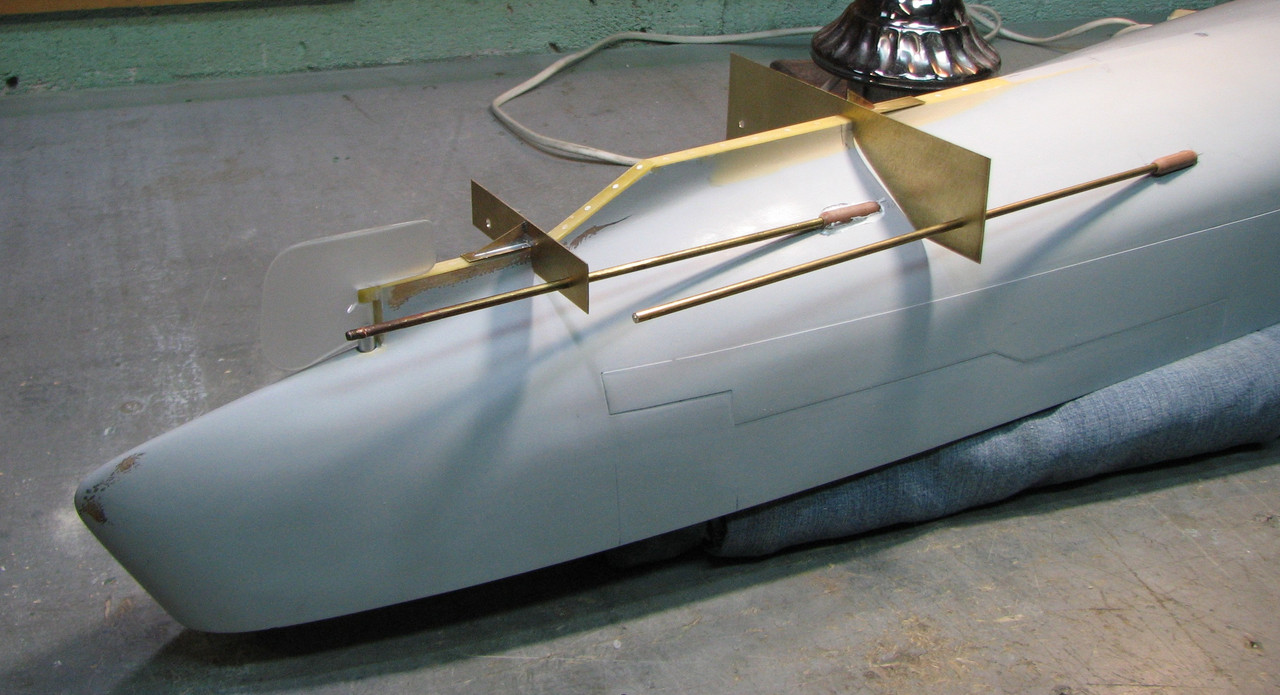

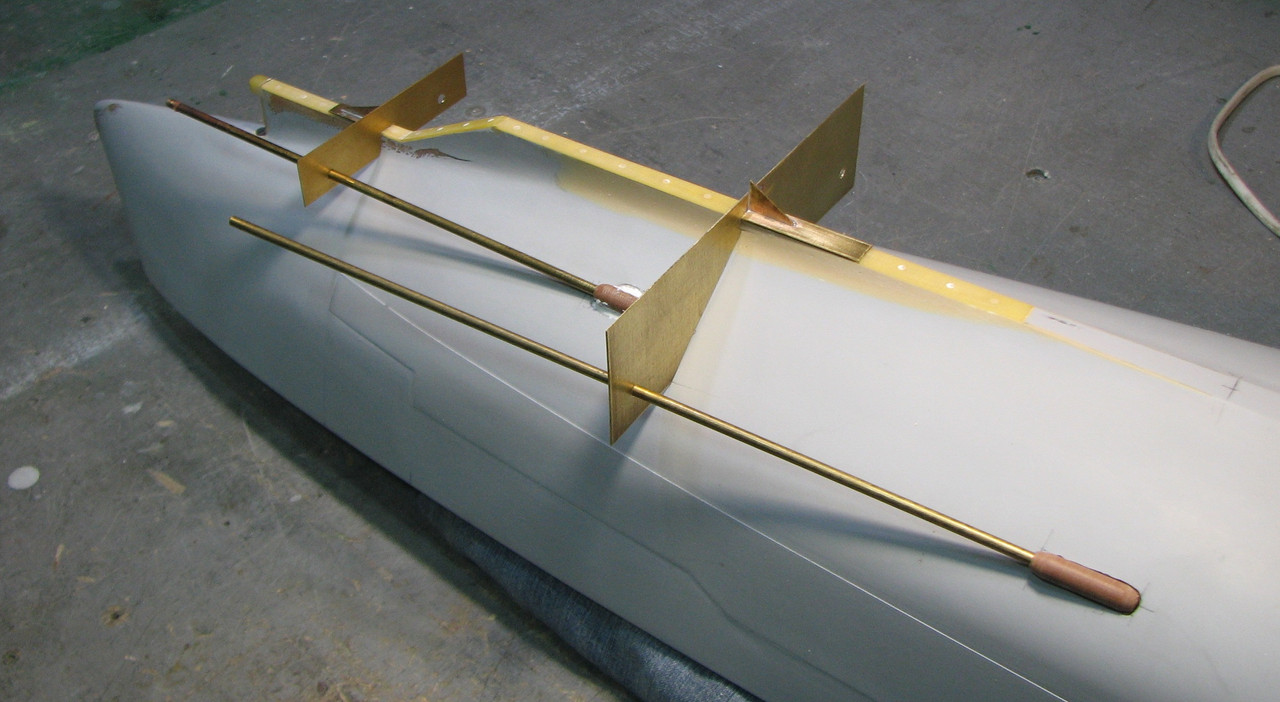

Разметка направлений линий гребных валов.

https://i.postimg.cc/mgGD7HpC/19.jpg

https://i.postimg.cc/x1yd51B7/20.jpg

26

  • Автор: villi
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 4434
  • Последний визит:
    Сегодня 11:53:59

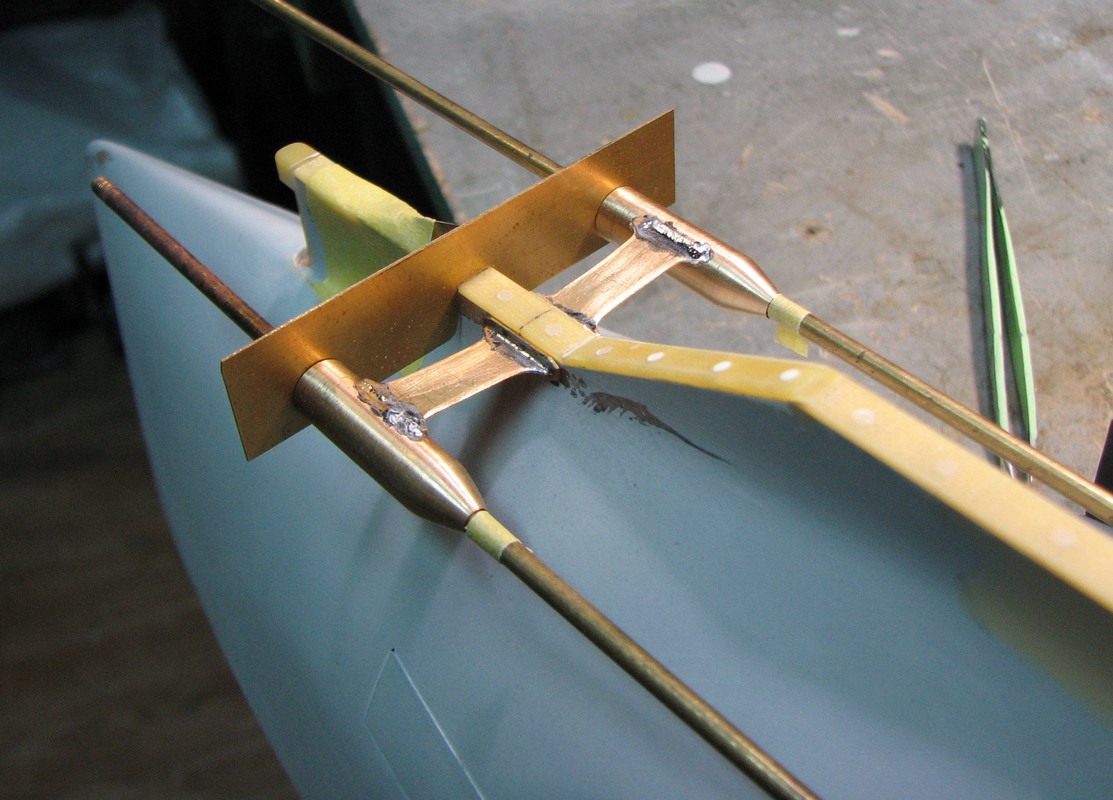

Пайка кронштейнов гребных валов.

https://i.postimg.cc/Sxq9k3hB/21.jpg

https://i.postimg.cc/Jzqknx7G/22.jpg

27

  • Автор: villi
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 4434
  • Последний визит:
    Сегодня 11:53:59

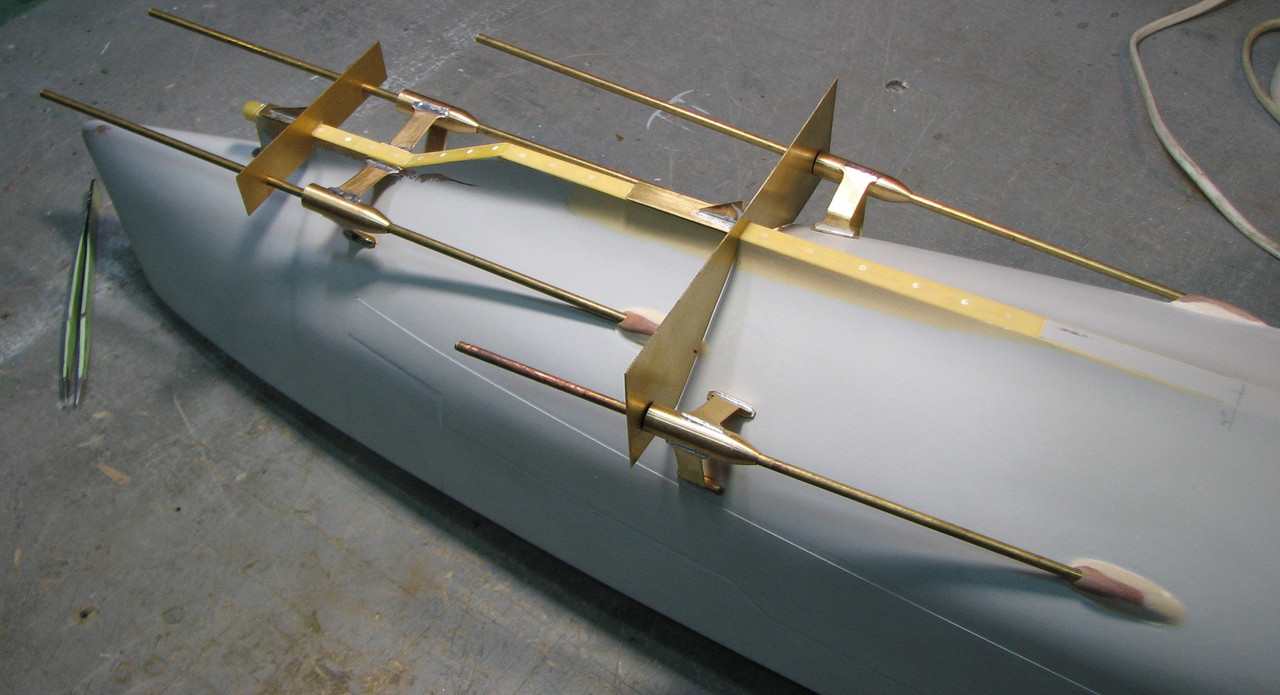

Кронштейны гребных валов собраны.

https://i.postimg.cc/Zq5yyN0j/23.jpg

https://i.postimg.cc/cJkt7JnW/24.jpg

28

  • Автор: villi
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 4434
  • Последний визит:
    Сегодня 11:53:59

Детали перед установкой на корпусе.

https://i.postimg.cc/kMbR8qXr/25.jpg

29

  • Автор: villi
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 4434
  • Последний визит:
    Сегодня 11:53:59

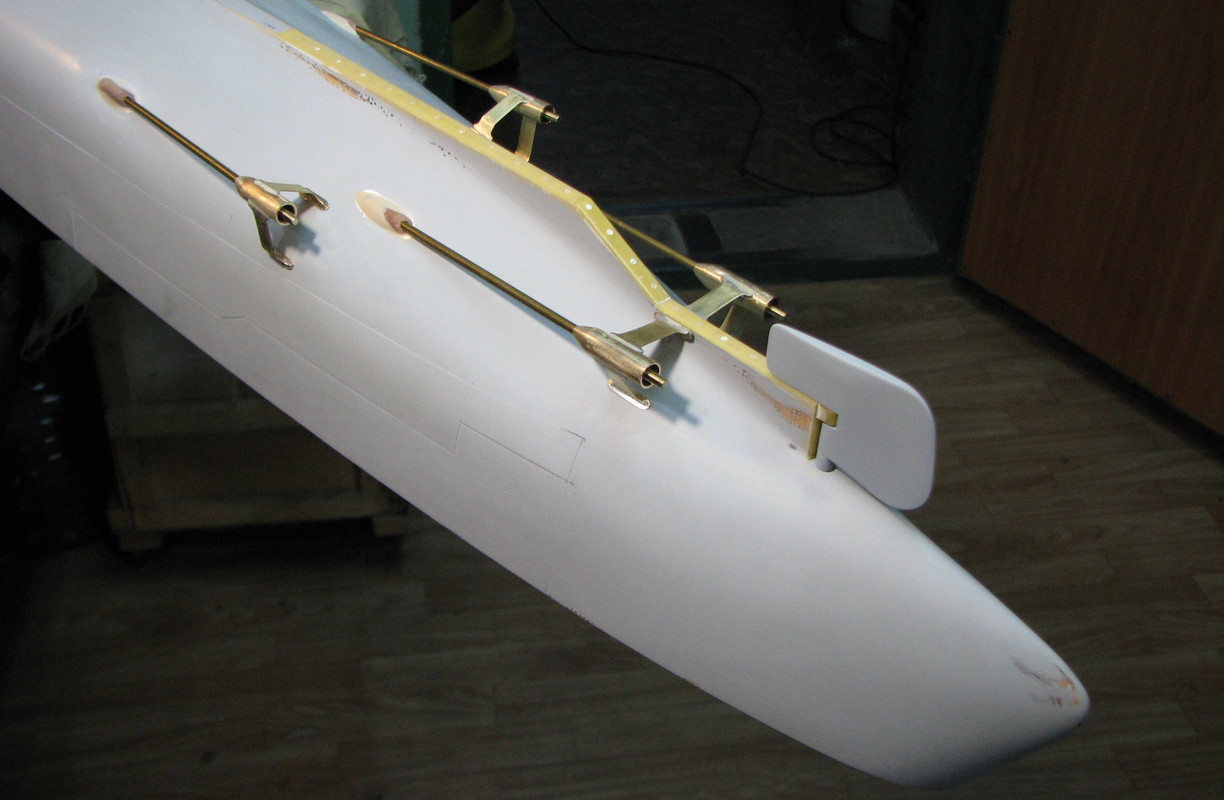

Винто рулевое устройство , но без винтов.  :)

https://i.postimg.cc/sgVMtWPy/26.jpg

https://i.postimg.cc/sgwMy2KW/27.jpg

30

  • Автор: villi
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 4434
  • Последний визит:
    Сегодня 11:53:59

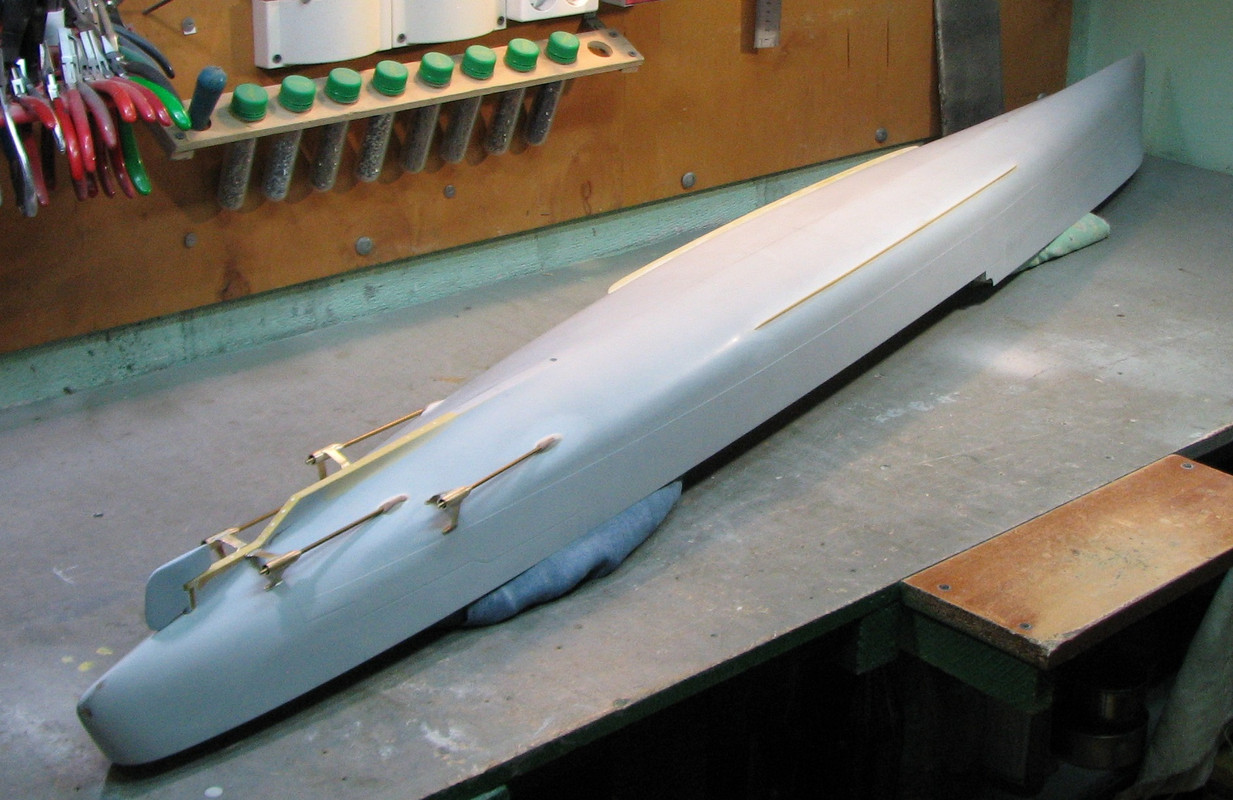

Общий вид корпуса с боковыми килями.

https://i.postimg.cc/pVzyrCqR/28.jpg

https://i.postimg.cc/7Y4h2zW7/29.jpg

31

  • Автор: Алексей Логинов
  • Алексей Логинов
  • Зарегистрирован: 29.11.13
  • Сообщений: 1892
  • Последний визит:
    Сегодня 14:17:59

Я смотрю, Валера, ты текстолит и стеклотекстолит во всю используешь.
:cool:

32

  • Автор: villi
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 4434
  • Последний визит:
    Сегодня 11:53:59
Алексей Логинов написал(а):

Я смотрю, Валера, ты текстолит и стеклотекстолит во всю используешь.

Да , Алексей , эти материалы однородны с  материалом оклейки корпуса и поэтому  расслоение и трещины  от тепловых расширений не грозят своим появлением. :)

33

  • Автор: villi
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 4434
  • Последний визит:
    Сегодня 11:53:59

Пайка гребных винтов твердым припоем  с последующей очисткой в лимонке.

https://i.postimg.cc/t45RfLmb/30.jpg

https://i.postimg.cc/qRtkNgBB/31.jpg

34

  • Автор: villi
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 4434
  • Последний визит:
    Сегодня 11:53:59

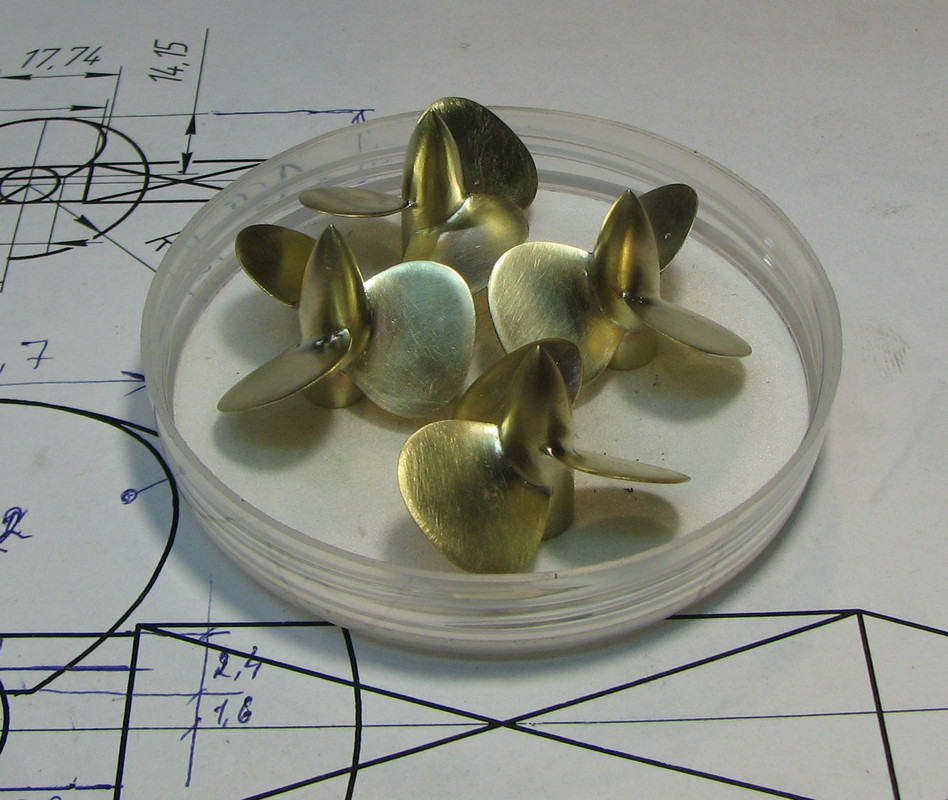

Предварительная полировка

https://i.postimg.cc/pdcWVKH1/32.jpg

https://i.postimg.cc/mrgZG80H/33.jpg

35

  • Автор: villi
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 4434
  • Последний визит:
    Сегодня 11:53:59

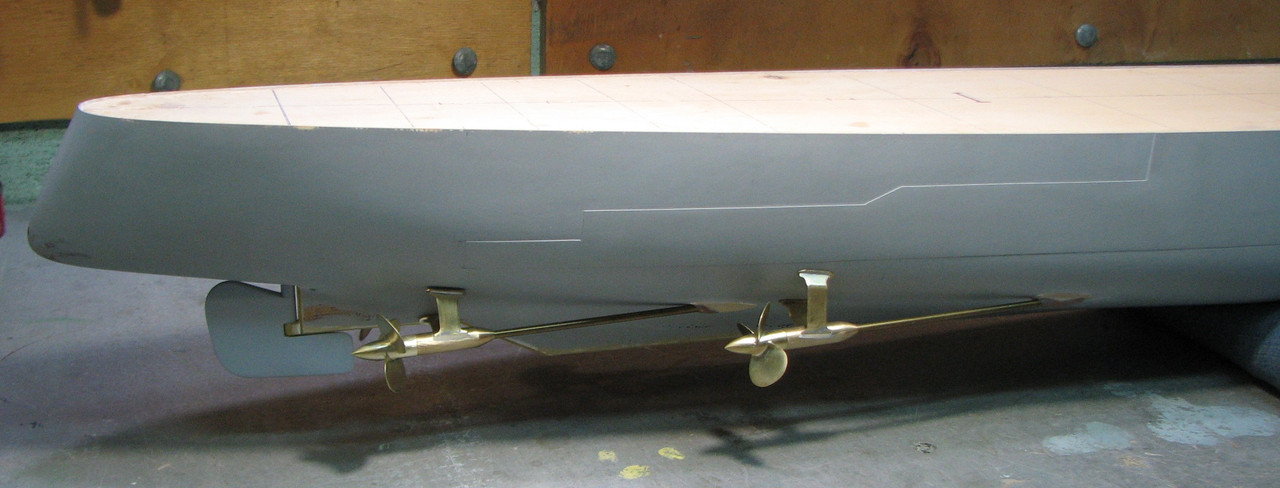

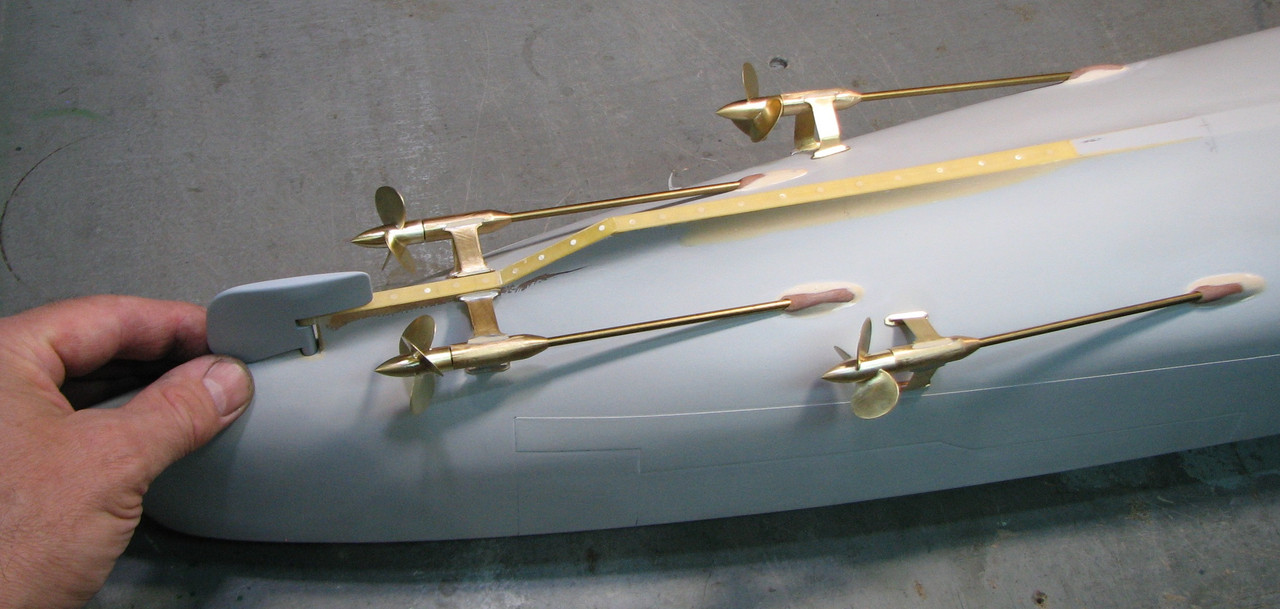

Весь винто рулевой комплекс на примерочке.  Закрутка лопастей и полная полировка будет перед окончательной установкой.

https://i.postimg.cc/W3QsgjtG/34.jpg

https://i.postimg.cc/QC1hqPWR/35.jpg

36

  • Автор: shhturman
  • shhturman
  • Откуда: Санкт-Петербург
  • Зарегистрирован: 02.02.14
  • Сообщений: 1424
  • Последний визит:
    Сегодня 13:47:09
villi написал(а):

Пайка гребных винтов твердым припоем  с последующей очисткой в лимонке.

Нет слов...

37

  • Автор: villi
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 4434
  • Последний визит:
    Сегодня 11:53:59

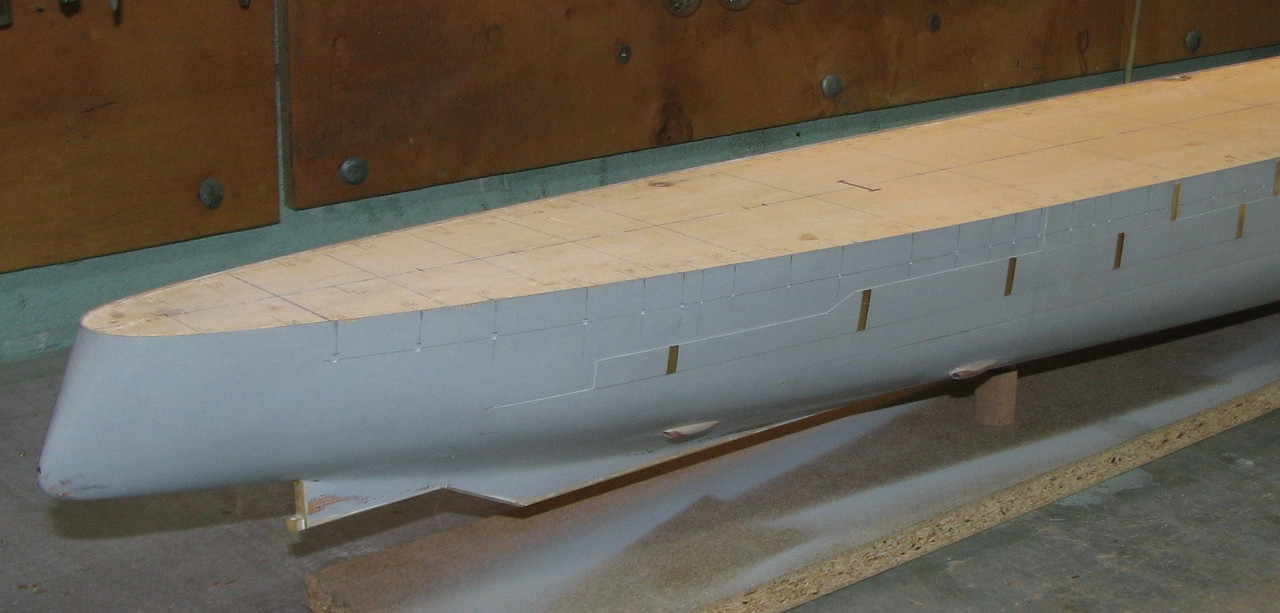

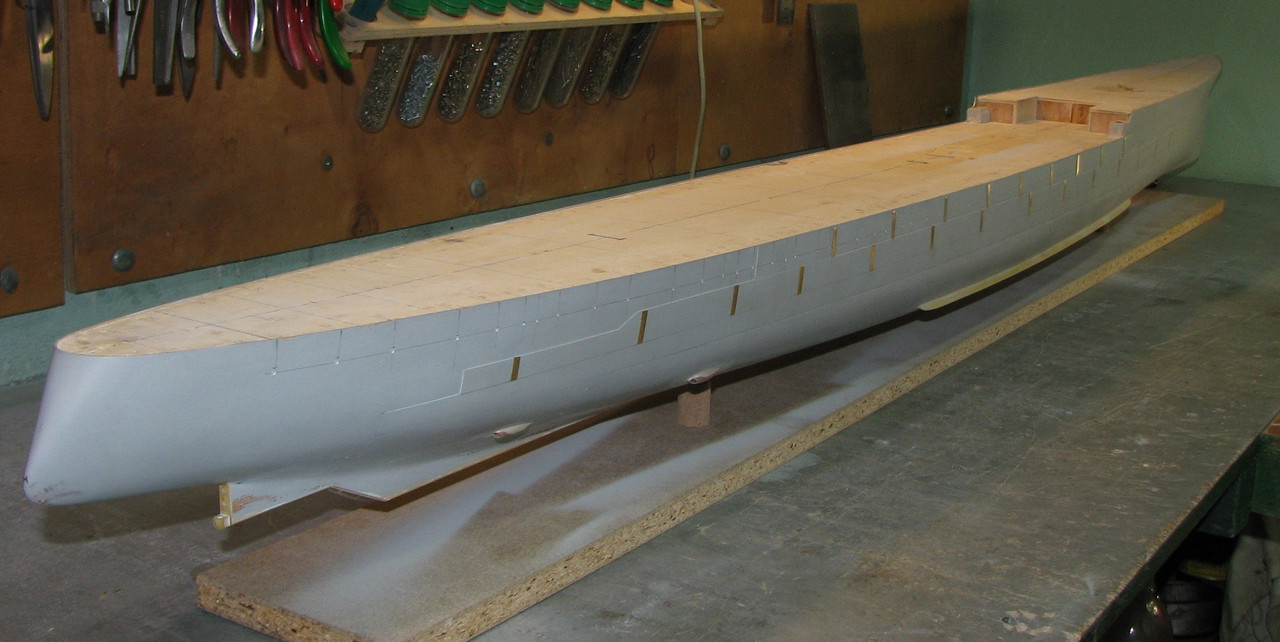

Установка пластин прикрывающих стыки броневых плит.

https://i.postimg.cc/D0d22Yd5/36.jpg

https://i.postimg.cc/T2r2qpMm/37.jpg

38

  • Автор: villi
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 4434
  • Последний визит:
    Сегодня 11:53:59

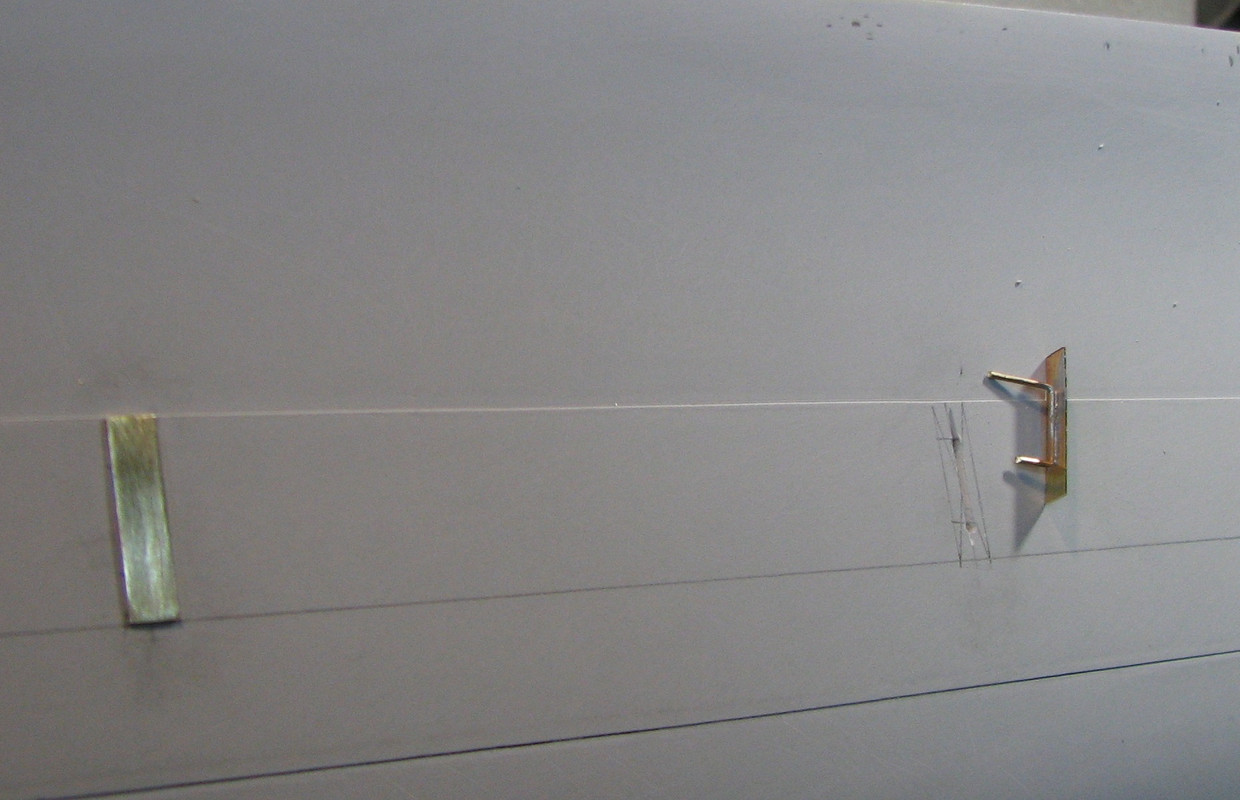

Исключительно на штифтах.   8-)

https://i.postimg.cc/GhdLMddf/38.jpg

39

  • Автор: villi
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 4434
  • Последний визит:
    Сегодня 11:53:59

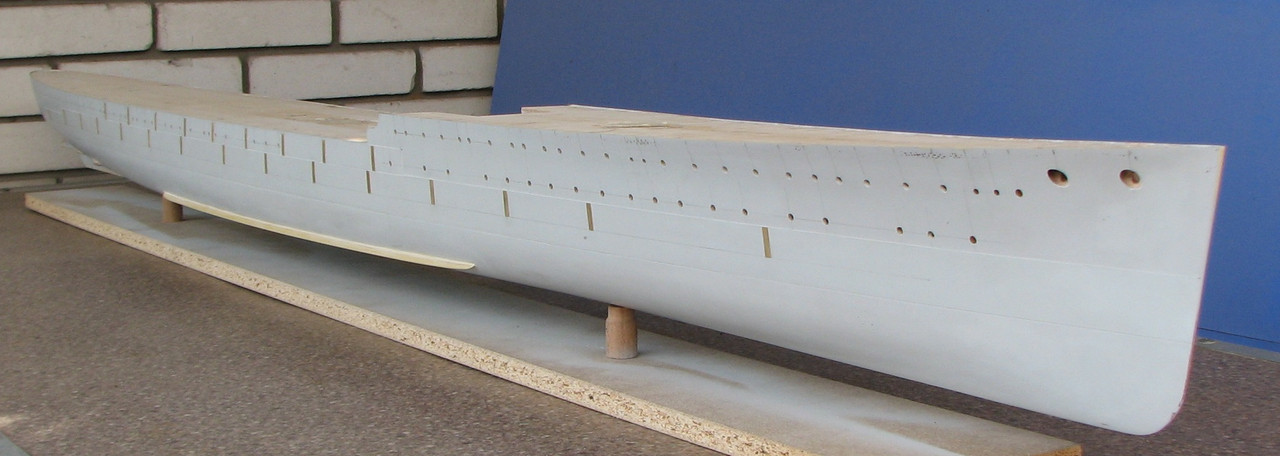

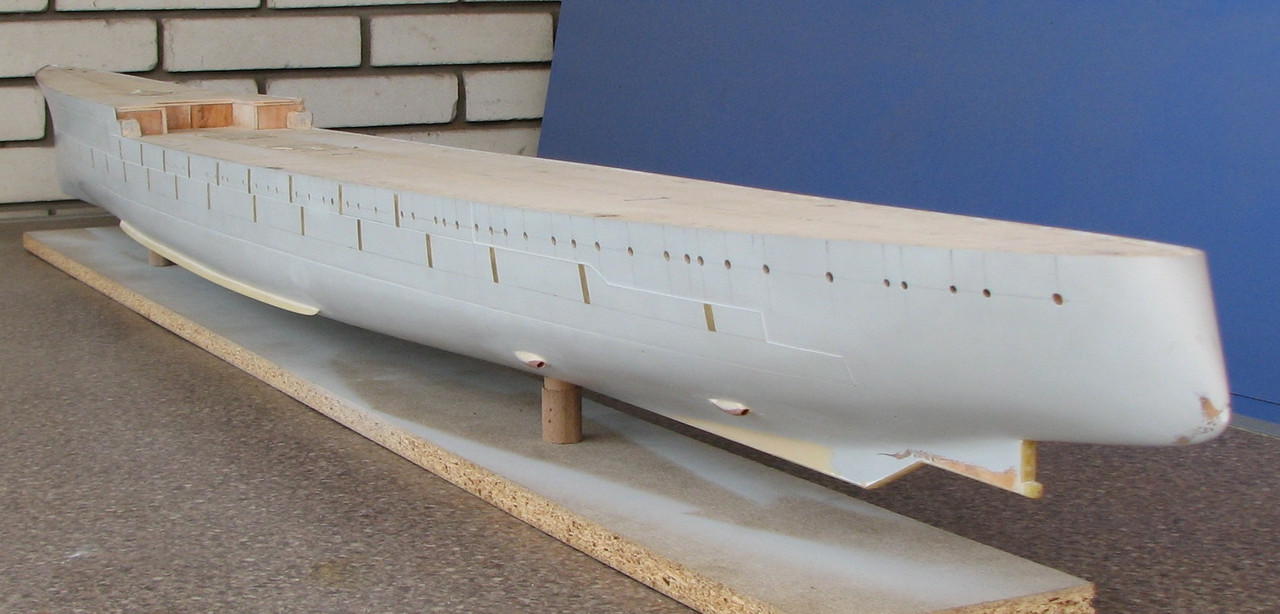

Корпус с дырками...

https://i.postimg.cc/YSRKRk1N/39.jpg

https://i.postimg.cc/gJB99Dtn/40.jpg

40

  • Автор: villi
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 4434
  • Последний визит:
    Сегодня 11:53:59

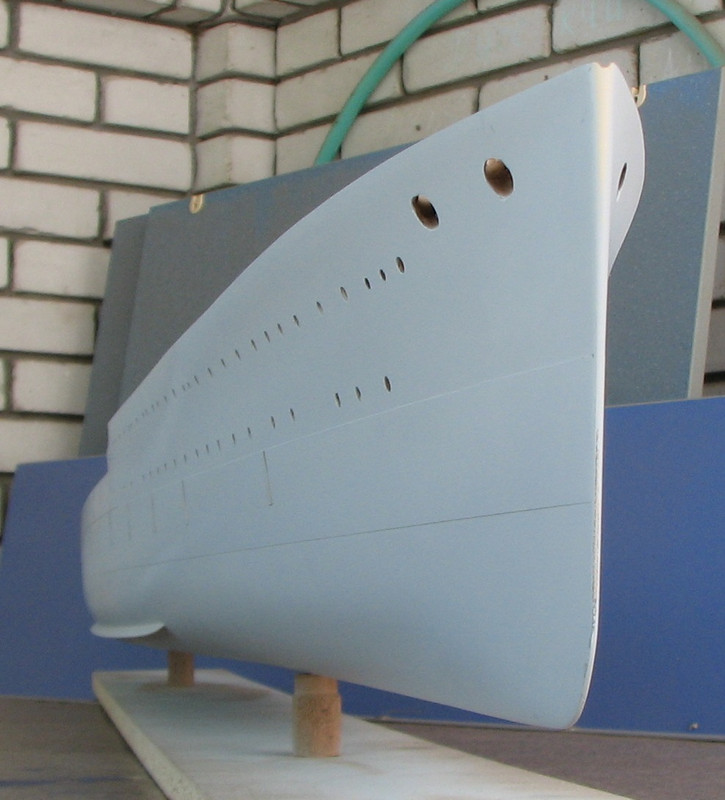

Проявочный грунт особых проблем не выявил  , а посему пора перебираться на палубу....

https://i.postimg.cc/W34RfKnB/41.jpg

41

  • Автор: shhturman
  • shhturman
  • Откуда: Санкт-Петербург
  • Зарегистрирован: 02.02.14
  • Сообщений: 1424
  • Последний визит:
    Сегодня 13:47:09
villi написал(а):

Проявочный грунт особых проблем не выявил  , а посему пора перебираться на палубу....

Как всегда, нет слов...

42

  • Автор: richie
  • richie
  • Откуда: Краснодар
  • Зарегистрирован: 06.03.25
  • Сообщений: 155
  • Последний визит:
    Вчера 10:38:46

а я пока не начинал. Накупил всего и всё времени нет. Однако запал есть. И подобные посты только вдохновляют  :cool:

43

  • Автор: villi
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 4434
  • Последний визит:
    Сегодня 11:53:59
richie написал(а):

И подобные посты только вдохновляют

  За постами  не заржавеет , главное - начинайте!   8-)

44

  • Автор: villi
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 4434
  • Последний визит:
    Сегодня 11:53:59

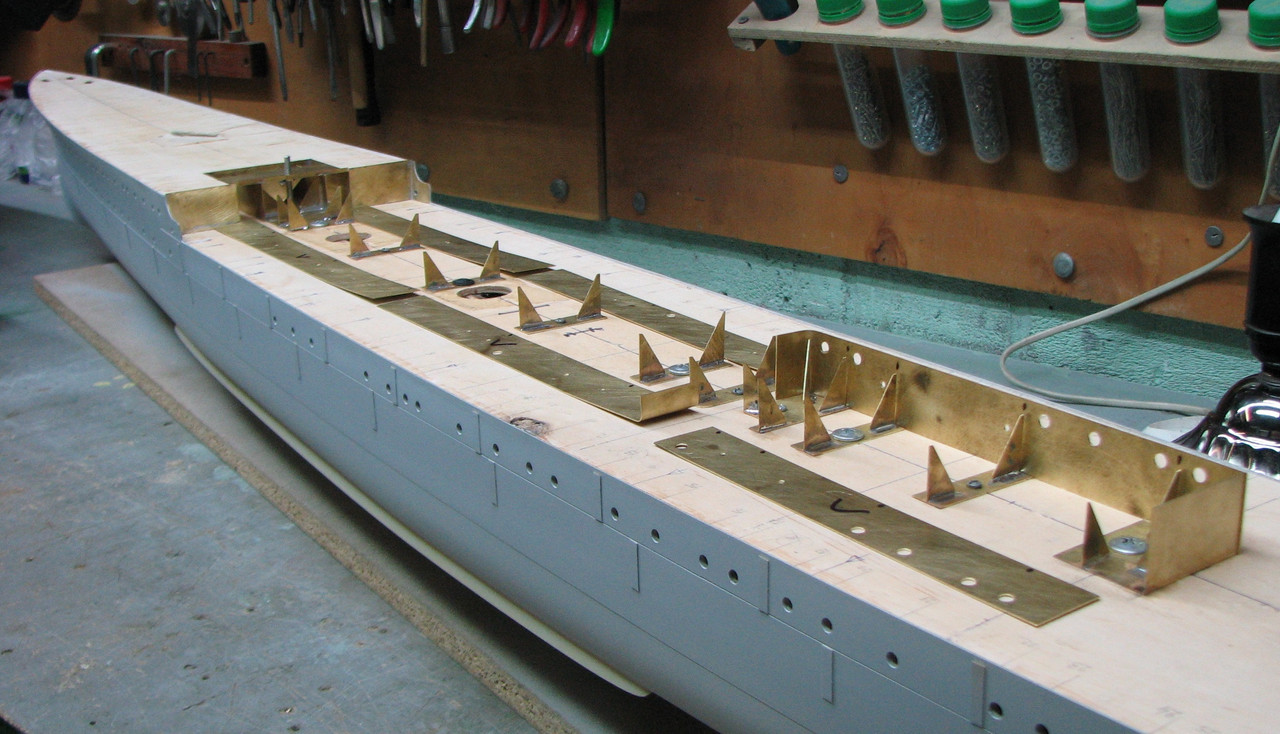

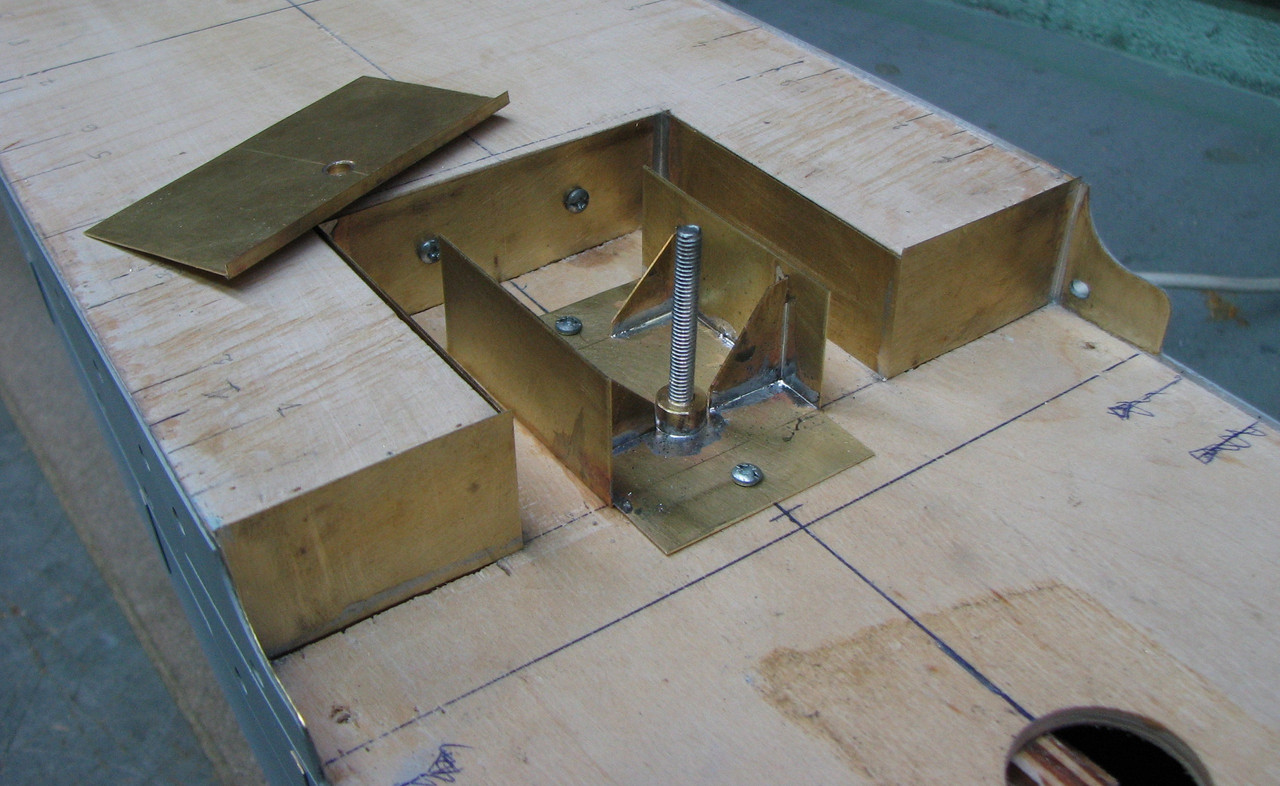

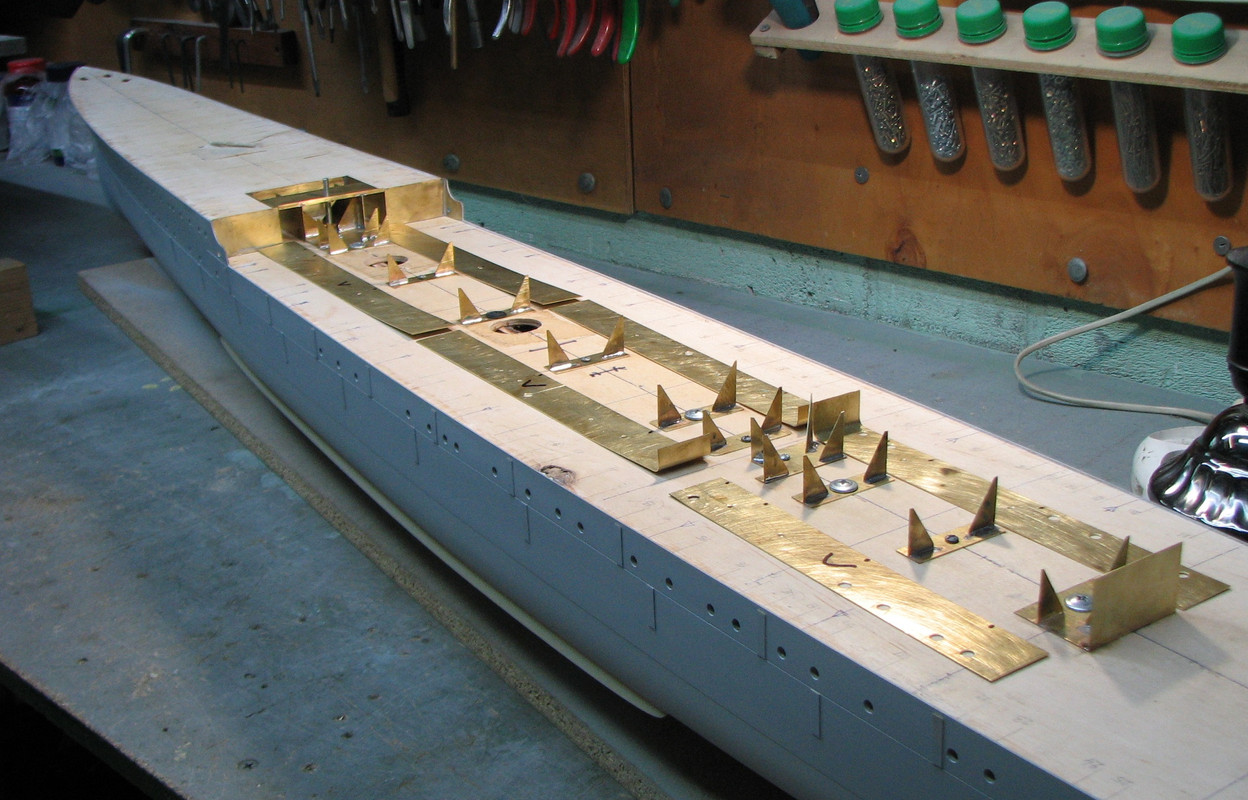

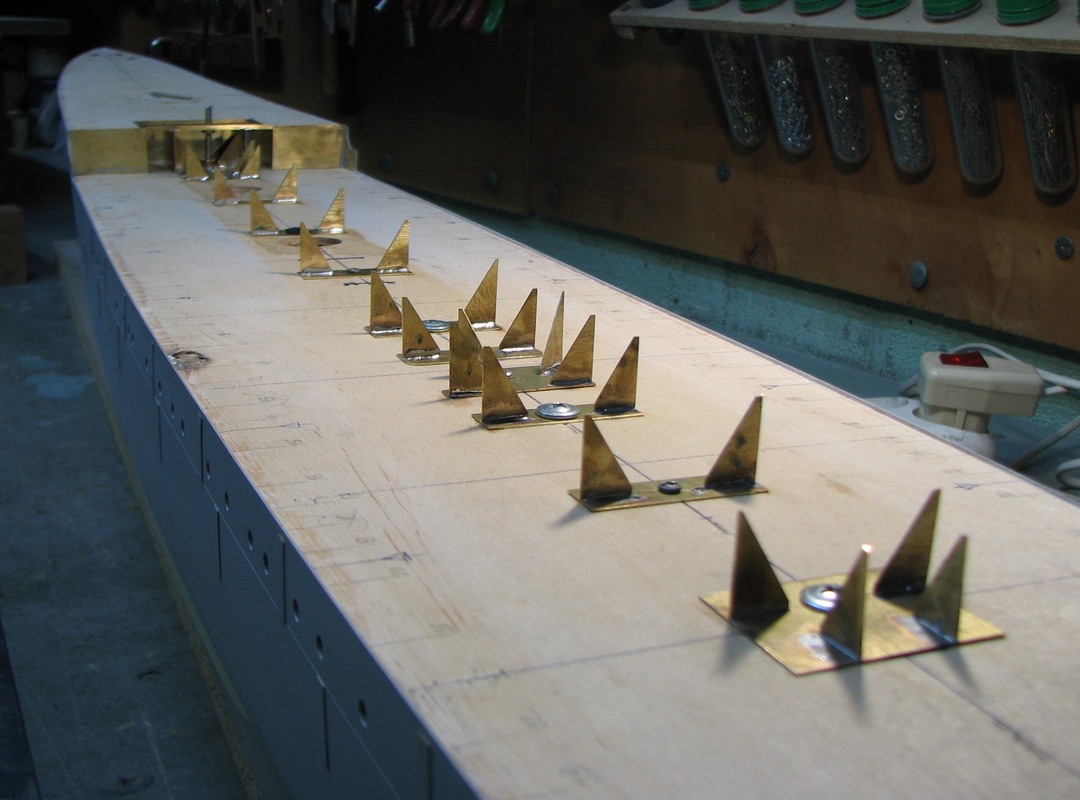

Пошло "железо" - монтаж стенок кожуха МКО....   :)

https://i.postimg.cc/LXf00Bkn/42.jpg

https://i.postimg.cc/TPb9R2Ks/43.jpg

https://i.postimg.cc/j2xQQzMV/44.jpg

https://i.postimg.cc/rmCNrhCC/45.jpg

45

  • Автор: villi
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 4434
  • Последний визит:
    Сегодня 11:53:59

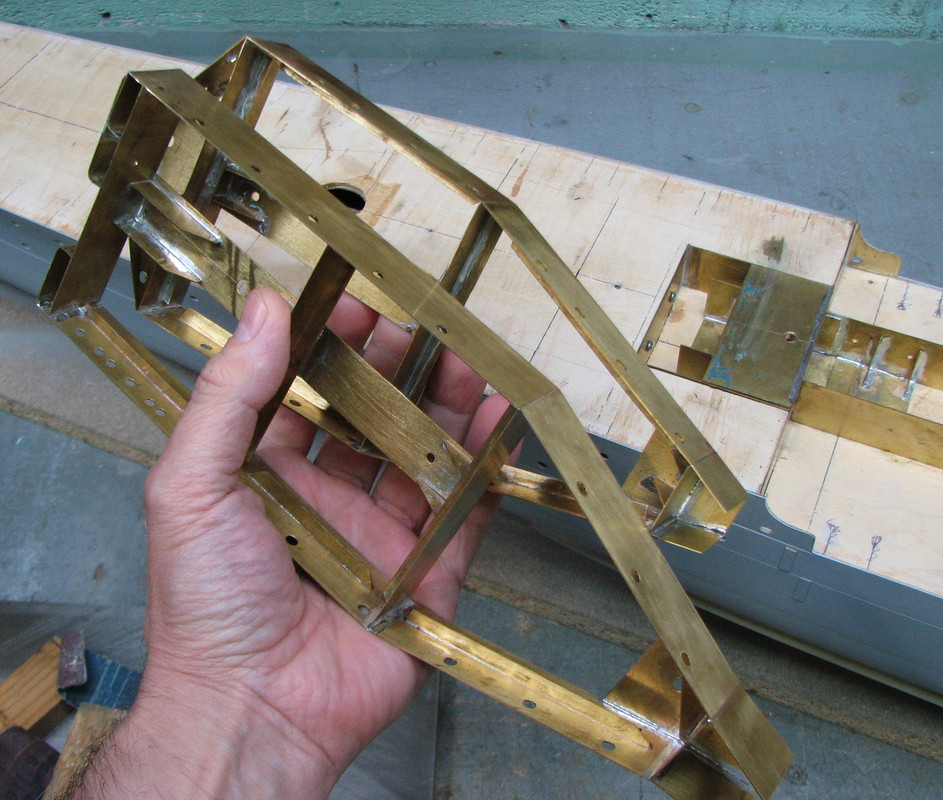

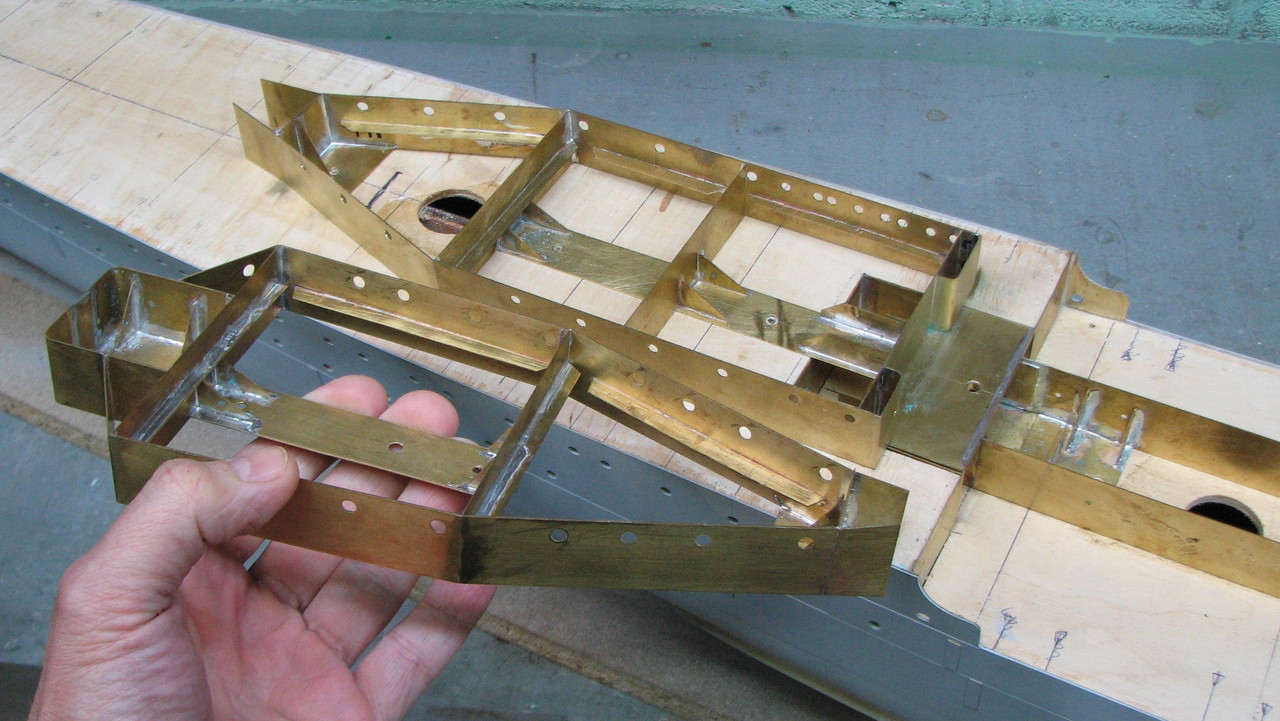

Надстройки..

https://i.postimg.cc/502zhv4X/46.jpg

https://i.postimg.cc/x1Vz0BjD/47.jpg

46

  • Автор: villi
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 4434
  • Последний визит:
    Сегодня 11:53:59

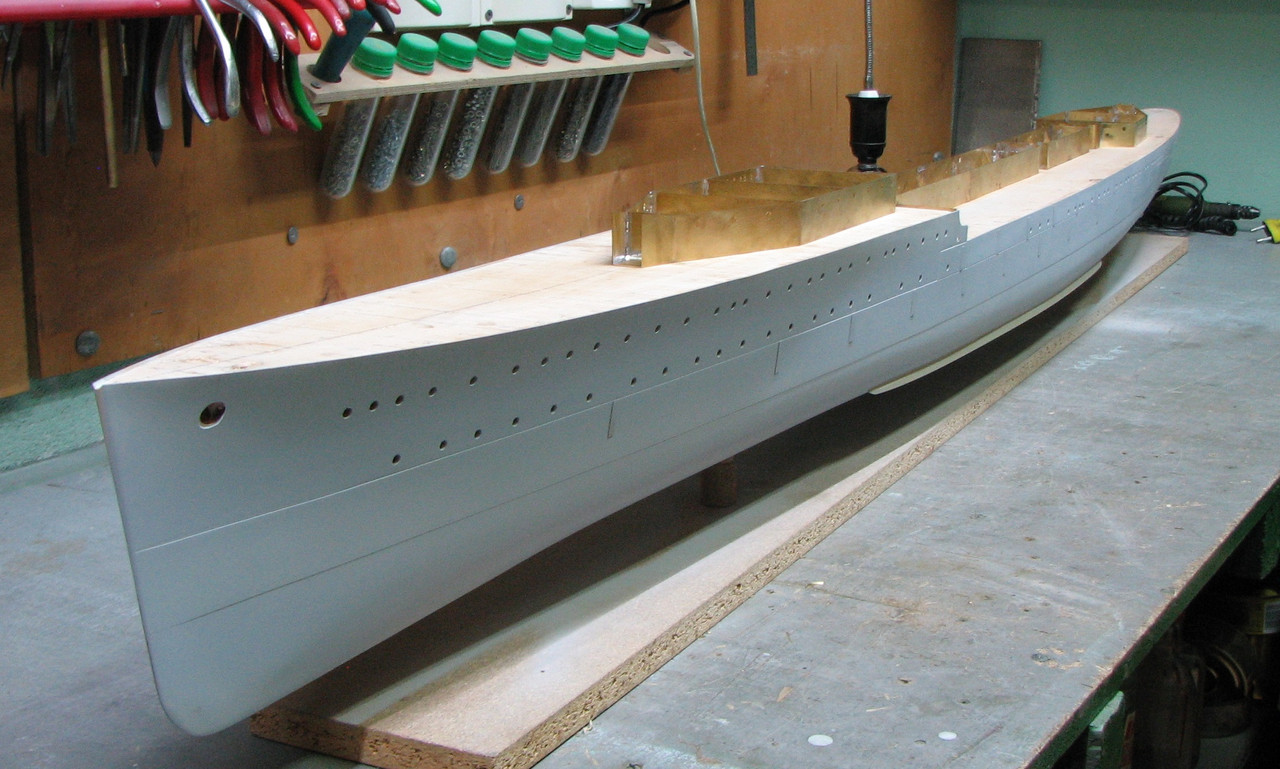

Корпус зело красив - проектанты крейсера постарались.  8-)

https://i.postimg.cc/xj7mZcWd/48.jpg

47

  • Автор: Искандер
  • Зарегистрирован: 19.06.23
  • Сообщений: 353
  • Последний визит:
    Сегодня 12:44:54

Да, красавец-крейсер! И модель получается такая же замечательная как и прототип! :cool:

48

  • Автор: Алексей Логинов
  • Алексей Логинов
  • Зарегистрирован: 29.11.13
  • Сообщений: 1892
  • Последний визит:
    Сегодня 14:17:59

Точно. Уже сейчас видно, что крейсер будет прекрасен!

49

  • Автор: buharev
  • Зарегистрирован: 23.01.16
  • Сообщений: 577
  • Последний визит:
    Сегодня 13:03:25

А я, почему-то, не вижу фото.

50

  • Автор: IBeRUS
  • IBeRUS
  • Откуда: Новороссийск
  • Зарегистрирован: 14.11.15
  • Сообщений: 820
  • Последний визит:
    Сегодня 00:32:52
buharev написал(а):

А я, почему-то, не вижу фото.

У меня такая же хрень! :dontknow:

Страница: 1 2 3

Вы здесь » Форум Судомодельный клуб » Общие вопросы » Легкий крейсер "Libertad" (тип "F") 1925г.

Рейтинг форумов | Создать форум бесплатно
