Эсминец испанских республиканцев "Лепанто", тип "Чурукка".

Страница: 1

Сообщений 1 страница 49 из 49

1

  • Автор: IBeRUS
  • Участник
  • IBeRUS
  • Откуда: Новороссийск
  • Зарегистрирован: 14.11.15
  • Сообщений: 509
  • Последний визит:
    Вчера 23:41:51

Вот, коллеги, решился и я начать освещать постройку ЭМ "Лепанто" на нашем форуме. Процесс не быстрый и не лёгкий, но будем стараться, ибо наш "генератор и вдохновитель", многоуважаемый Сергей Васильевич, умеет воодушевить народ и главное, делает это так искренне, что невольно задумываешься "а почему только сейчас, а не раньше?". Без таких людей как он, наверное, было бы скучно жить... Фото прототипа:
https://forumupload.ru/uploads/0013/94/06/13/t35951.jpg

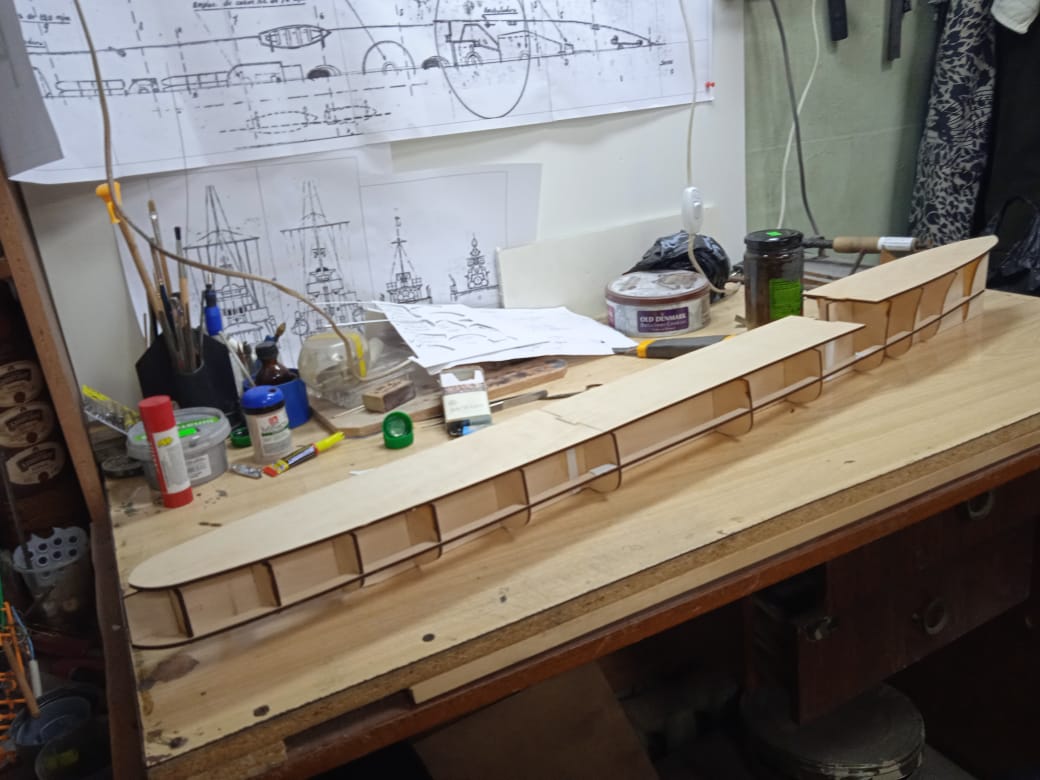

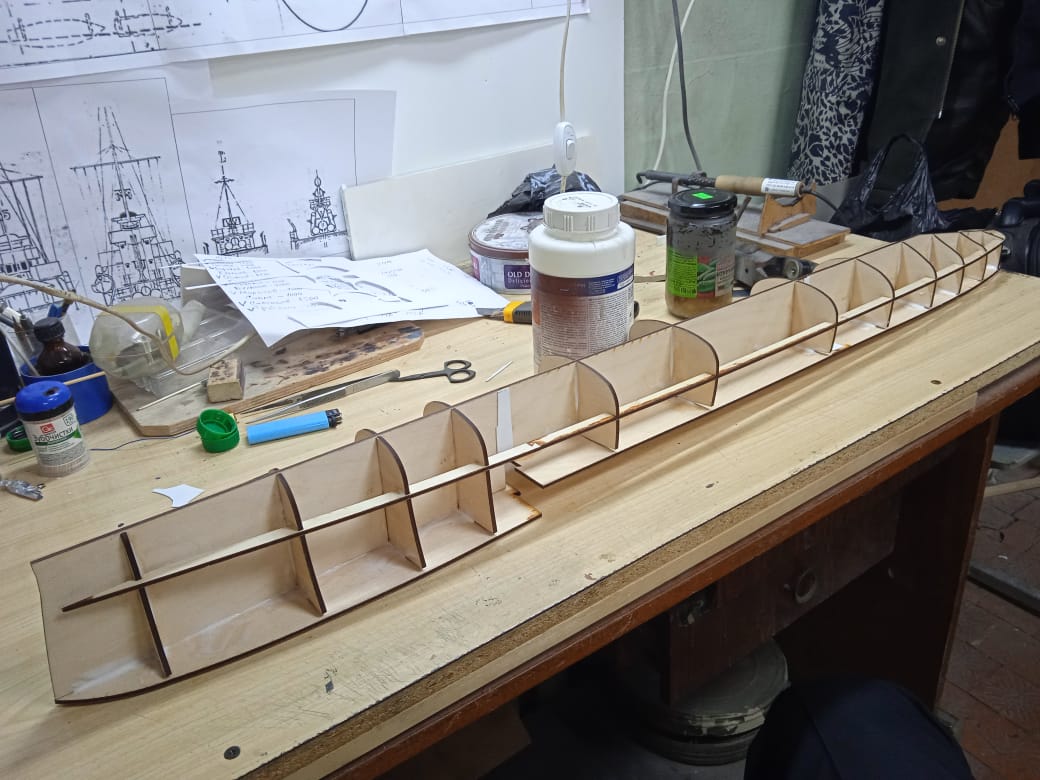

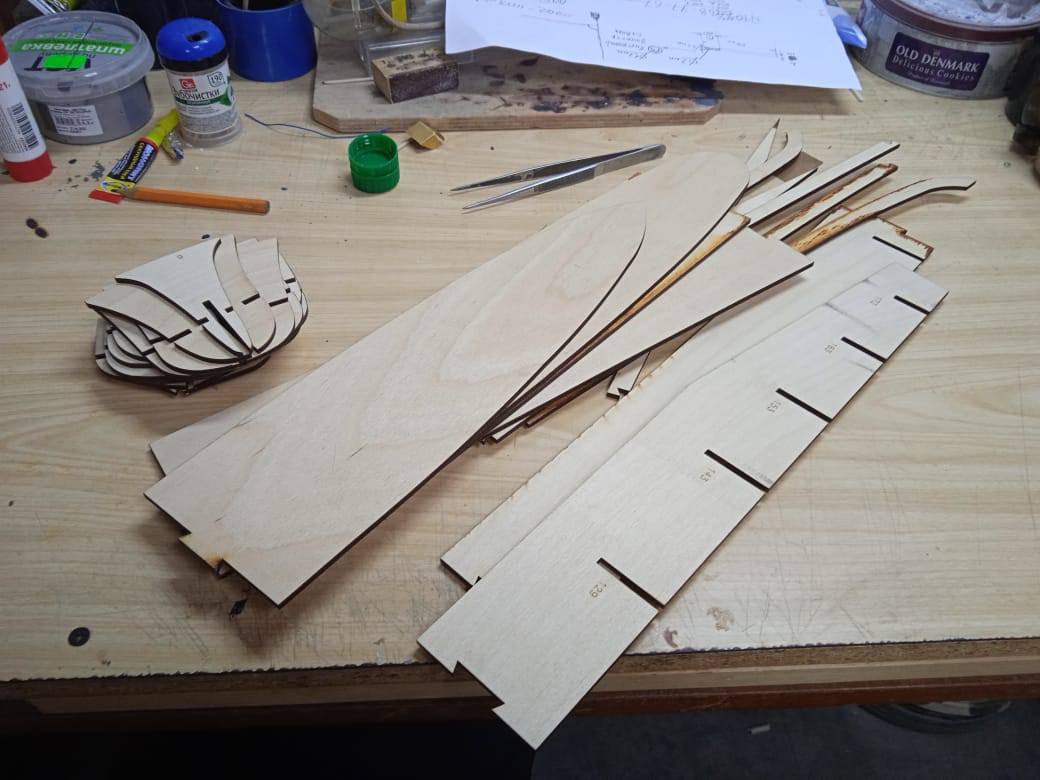

Ну, ладно, итак: получил заказанную лазерную резку и начал сборку набора для выклейки корпуса...
https://forumupload.ru/uploads/0013/94/06/13/t25932.jpg
https://forumupload.ru/uploads/0013/94/06/13/t345271.jpg
https://forumupload.ru/uploads/0013/94/06/13/t197922.jpg
Продолжение следует!

2

  • Автор: Искандер
  • Участник
  • Зарегистрирован: 19.06.23
  • Сообщений: 155
  • Последний визит:
    Сегодня 06:29:31

Спасибо, Юрьевич, за закладку проекта! "Лепанто" - это уже седьмой строящийся корабль на Испанию из двадцати планируемых к постройке. УСПЕХОВ!  :flag:

3

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3547
  • Последний визит:
    Сегодня 07:21:58

В  добрый путь , Игорь!  :flag:
Кораблик совсем редкий  с т.з. моделей.

4

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3547
  • Последний визит:
    Сегодня 07:21:58
IBeRUS написал(а):

получил заказанную лазерную резку и начал сборку набора для выклейки корпуса...

  Это будет болван для выклейки корпуса из стеклоткани?  :question:

5

  • Автор: IBeRUS
  • Участник
  • IBeRUS
  • Откуда: Новороссийск
  • Зарегистрирован: 14.11.15
  • Сообщений: 509
  • Последний визит:
    Вчера 23:41:51
villi написал(а):

Это будет болван для выклейки корпуса из стеклоткани?

Да, Валера, разумеется под выклейку из стеклоткани. Я сторонник проверенных технологий.
Вот за сегодня:

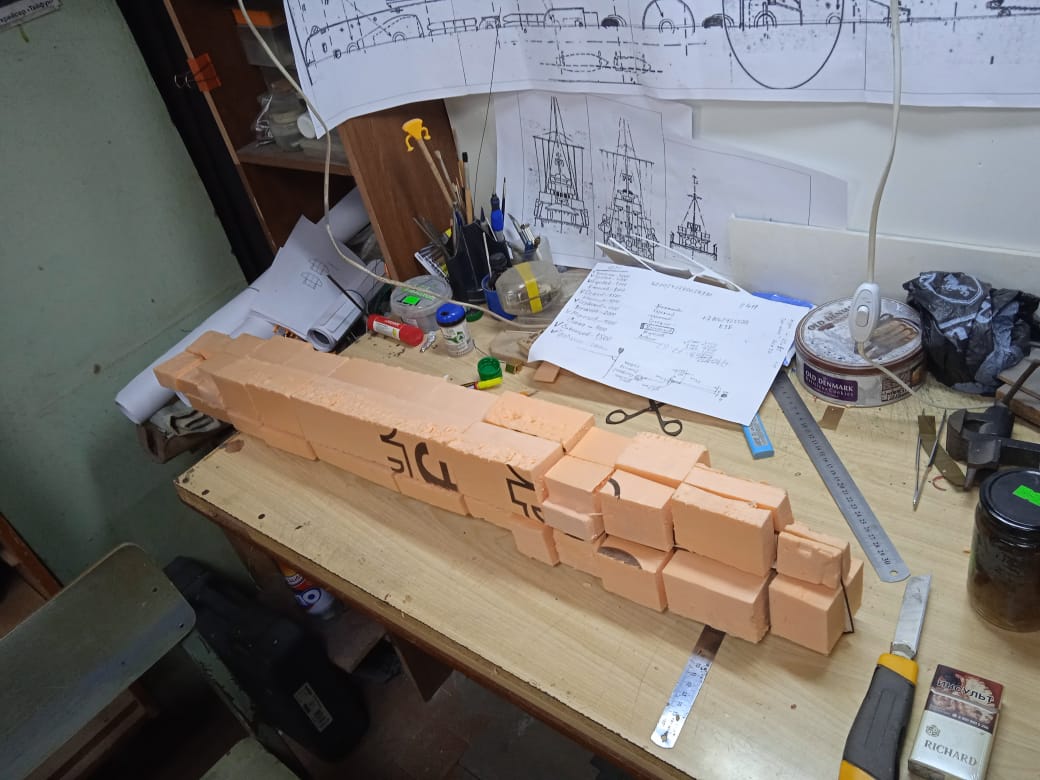

1. Вклеил куски пеноплекса.https://forumupload.ru/uploads/0013/94/06/13/t849994.jpg

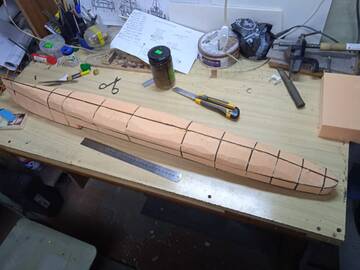

2. Грубо обработал, на большее, после 4-х пар занятий сил уже не хватило!
https://forumupload.ru/uploads/0013/94/06/13/t109178.jpg

6

  • Автор: IBeRUS
  • Участник
  • IBeRUS
  • Откуда: Новороссийск
  • Зарегистрирован: 14.11.15
  • Сообщений: 509
  • Последний визит:
    Вчера 23:41:51

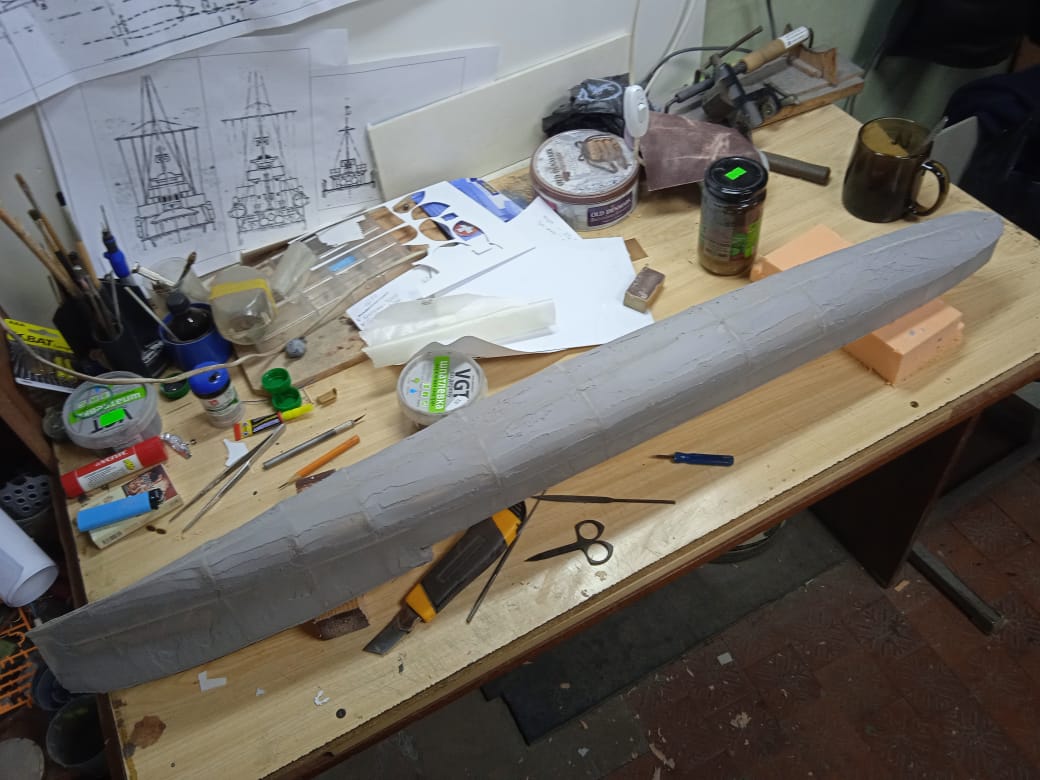

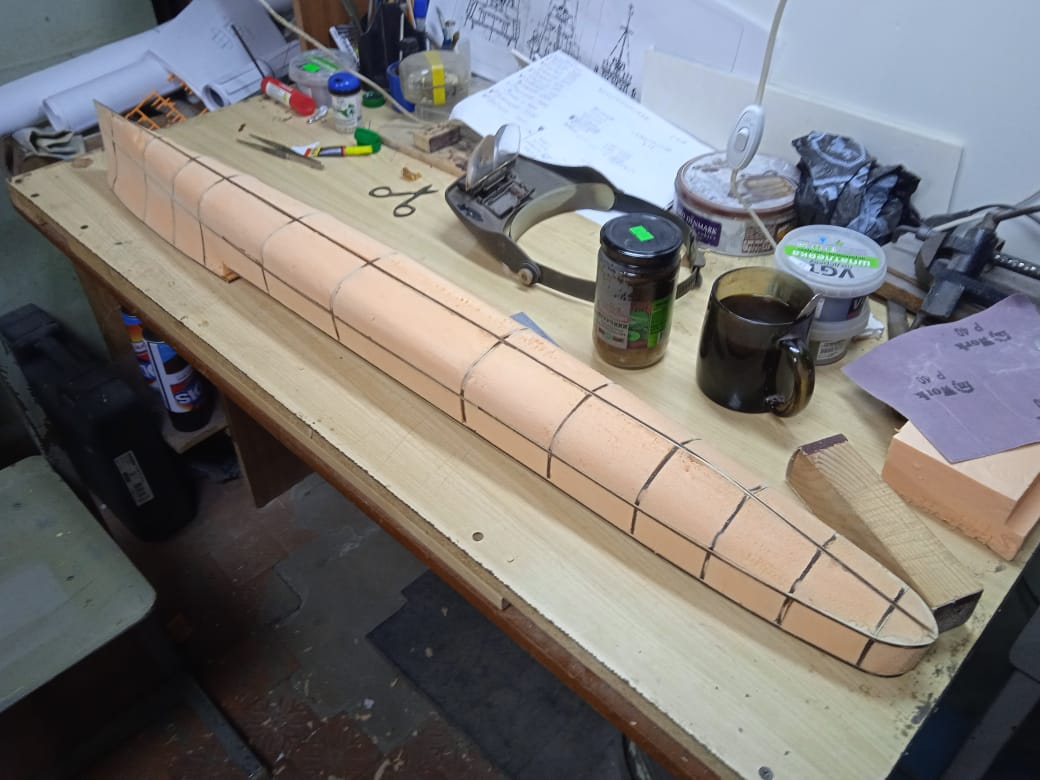

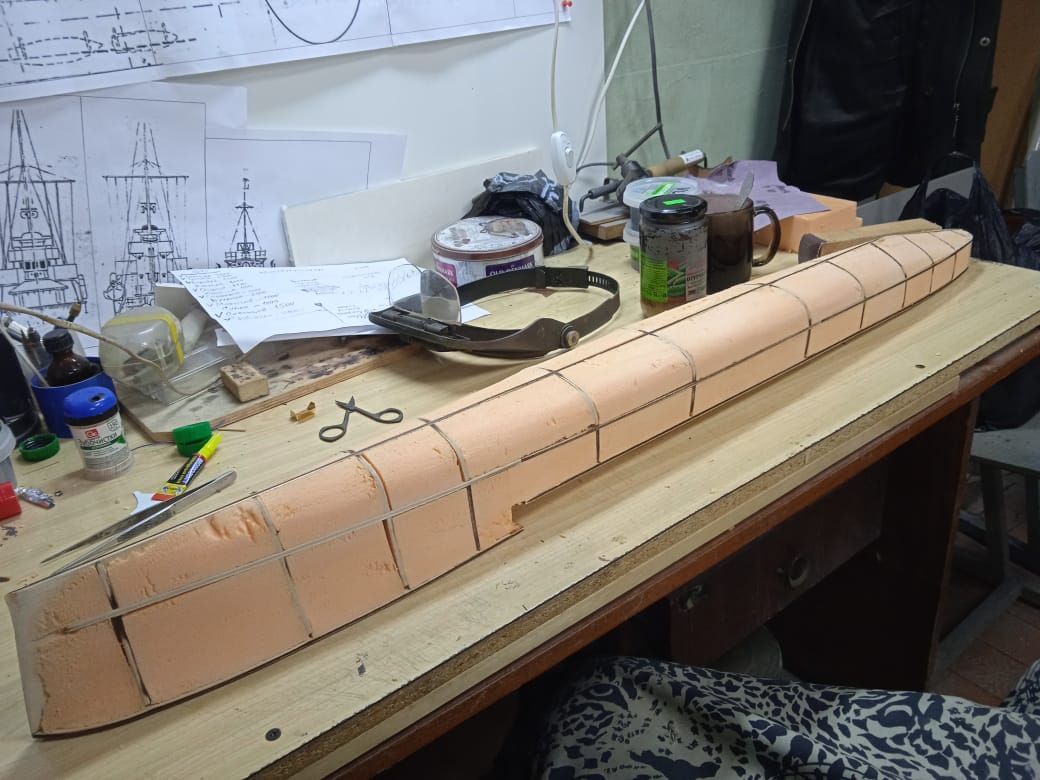

Сегодня немного поработал - более "чисто" вывел корпус и провел первую шпаклёвку...
https://forumupload.ru/uploads/0013/94/06/13/t242138.jpg
https://forumupload.ru/uploads/0013/94/06/13/t439323.jpg
https://forumupload.ru/uploads/0013/94/06/13/t555186.jpg
https://forumupload.ru/uploads/0013/94/06/13/t934187.jpg

7

  • Автор: Алексей Логинов
  • Администратор
  • Алексей Логинов
  • Зарегистрирован: 29.11.13
  • Сообщений: 1359
  • Последний визит:
    Сегодня 00:01:27

А эта "Чурка" тоже в сотом масштабе будет?

8

  • Автор: IBeRUS
  • Участник
  • IBeRUS
  • Откуда: Новороссийск
  • Зарегистрирован: 14.11.15
  • Сообщений: 509
  • Последний визит:
    Вчера 23:41:51
Алексей Логинов написал(а):

А эта "Чурка" тоже в сотом масштабе будет?

Да, Лёша, вся серия кораблей для этого проекта будет в масштабе 1:100.

9

  • Автор: Искандер
  • Участник
  • Зарегистрирован: 19.06.23
  • Сообщений: 155
  • Последний визит:
    Сегодня 06:29:31
IBeRUS написал(а):

Да, Лёша, вся серия кораблей для этого проекта будет в масштабе 1:100.

Алексей, когда мы делали Музей РЯВ, для наиболее знаменитых кораблей мы выбрали масштаб 1\100. Но корабли РЯВ, были длиной сто, с небольшим метров. Корабли же гражданской войны в Испании значительно длиннее. Так, "Дойчланд" и "Балеарес" например, около двухсот метров, что в пересчёте на модель - около двух метров. Это предел, для размеров наших помещений. Поэтому, мы выбрали "сотку", как максимально возможное. И все модели на Испанию, будут в ней.

10

  • Автор: Алексей Логинов
  • Администратор
  • Алексей Логинов
  • Зарегистрирован: 29.11.13
  • Сообщений: 1359
  • Последний визит:
    Сегодня 00:01:27

Все понял. Я тоже выбрал сотку для своих моделей. И тоже потому, что банально мало места.

11

  • Автор: Искандер
  • Участник
  • Зарегистрирован: 19.06.23
  • Сообщений: 155
  • Последний визит:
    Сегодня 06:29:31
Алексей Логинов написал(а):

Я тоже выбрал сотку для своих моделей.

Да, масштаб хороший. И у Вас получаются чудесные модели!

Алексей Логинов написал(а):

банально мало места.

На РЯВ у нас получилось 34 модели в сотке. Одна, крейсер "Аврора", не поместилась. А тут будет 20 моделей, которые в два раза длиннее. Как будем размещать? Хрен его знает. :question:

12

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3547
  • Последний визит:
    Сегодня 07:21:58

Не моё , конечно , дело тут советовать , да и поздно что-то менять...  :hobo:

   Но для катеров и т.п. "мелочи"    масштаб желателен  хотя бы в "полтос".
А так - в общей экспозиции  модельного ряда музея  эти "мухи"  зрительно просто  исчезают.  :tomato:

13

  • Автор: Искандер
  • Участник
  • Зарегистрирован: 19.06.23
  • Сообщений: 155
  • Последний визит:
    Сегодня 06:29:31
villi написал(а):

да и поздно что-то менять...

Вот то-то и оно... Хотя, Вы наверное правы. Это я не подумал... :confused:

14

  • Автор: IBeRUS
  • Участник
  • IBeRUS
  • Откуда: Новороссийск
  • Зарегистрирован: 14.11.15
  • Сообщений: 509
  • Последний визит:
    Вчера 23:41:51

Решение одно - выдерживать масштаб! И как в музее РЯВ, всё встанет на свои места! Коли есть ХОРОШАЯ задумка - пусть она воплотиться в жизнь!

15

  • Автор: IBeRUS
  • Участник
  • IBeRUS
  • Откуда: Новороссийск
  • Зарегистрирован: 14.11.15
  • Сообщений: 509
  • Последний визит:
    Вчера 23:41:51
villi написал(а):

Не моё , конечно , дело тут советовать , да и поздно что-то менять...

Валера, экспозиция, на уровне обывателя, интересуется, в лучшем случае, картиной. И чтобы взбодрить обчество, Нужно показать им красивые "КОРАБЛИКИ", ЗАНЯТЫЕ ДЕЛОМ! Поэтому, в назревающей перспективе заказов военных кораблей, Хотелось бы предложить наше видение проблемы, что бы нас, ветеранов флота - хотя бы выслушали, не допуская 1904-год!
Но нас ТОЧНО не услышат! Я пытался...

Отредактировано IBeRUS (10.03.24 00:20:47)

16

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3547
  • Последний визит:
    Сегодня 07:21:58

Игорь , я не все понял ... но  все же (очень абстрактно и ни на кого не намекая):

  -  уровень  экспозиции (музея , частной коллекции и т.п.)  НЕ ДОЛЖЕН ПОДСТРАИВАТЬСЯ  под уровень обывателя (посетителя) , он простаки ОБЯЗАН  быть на предельно высокой планке
-   ибо  сакральная цель таких собраний (музеев, коллекций) как раз в том и состоит чтобы уровень этого обывателя   ПОДНИМАТЬ

17

  • Автор: IBeRUS
  • Участник
  • IBeRUS
  • Откуда: Новороссийск
  • Зарегистрирован: 14.11.15
  • Сообщений: 509
  • Последний визит:
    Вчера 23:41:51
villi написал(а):

-  уровень  экспозиции (музея , частной коллекции и т.п.)  НЕ ДОЛЖЕН ПОДСТРАИВАТЬСЯ  под уровень обывателя (посетителя) , он простаки ОБЯЗАН  быть на предельно высокой планке
-   ибо  сакральная цель таких собраний (музеев, коллекций) как раз в том и состоит чтобы уровень этого обывателя   ПОДНИМАТЬ

Я ,Валера, с этим и не спорю! Просто видел людей, которые приходили к Василичу в музей РЯВ. Одни, их меньшинство, как ты и сказал, аж причмокивали языками оценивая качество и уровень моделей, а большинство - просто смотрели как на зверушек в зоопарке: "ах, какие замечательные кораблики, как тут интересно!".

18

  • Автор: IBeRUS
  • Участник
  • IBeRUS
  • Откуда: Новороссийск
  • Зарегистрирован: 14.11.15
  • Сообщений: 509
  • Последний визит:
    Вчера 23:41:51

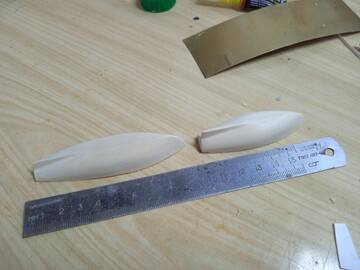

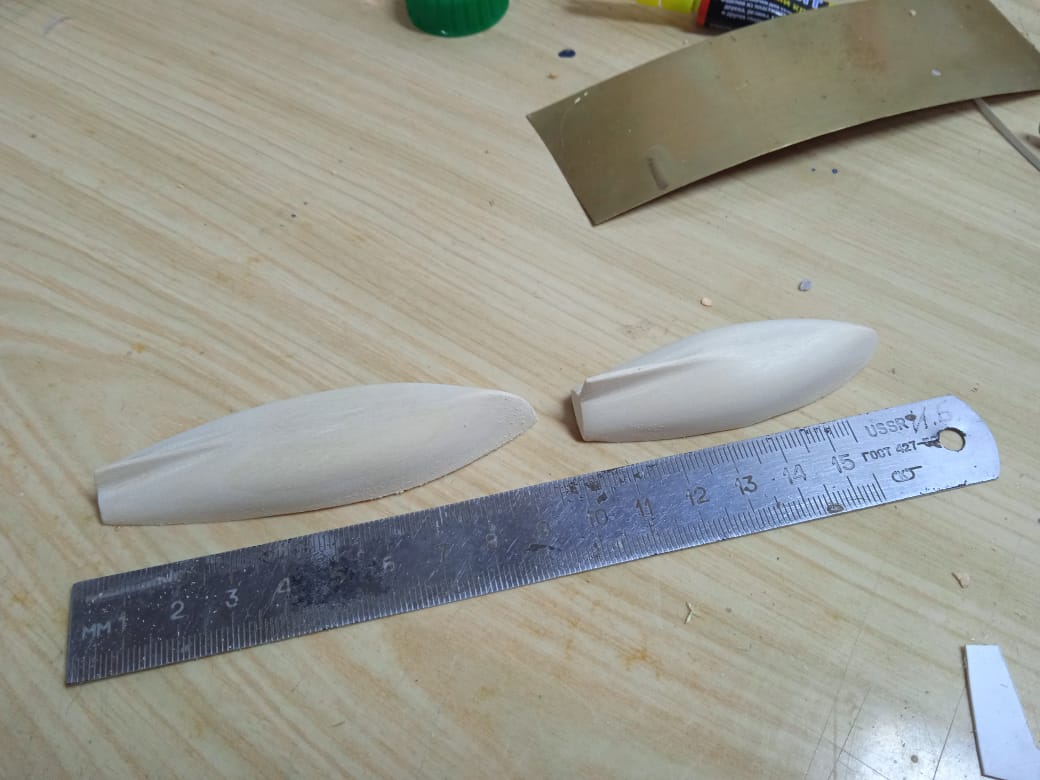

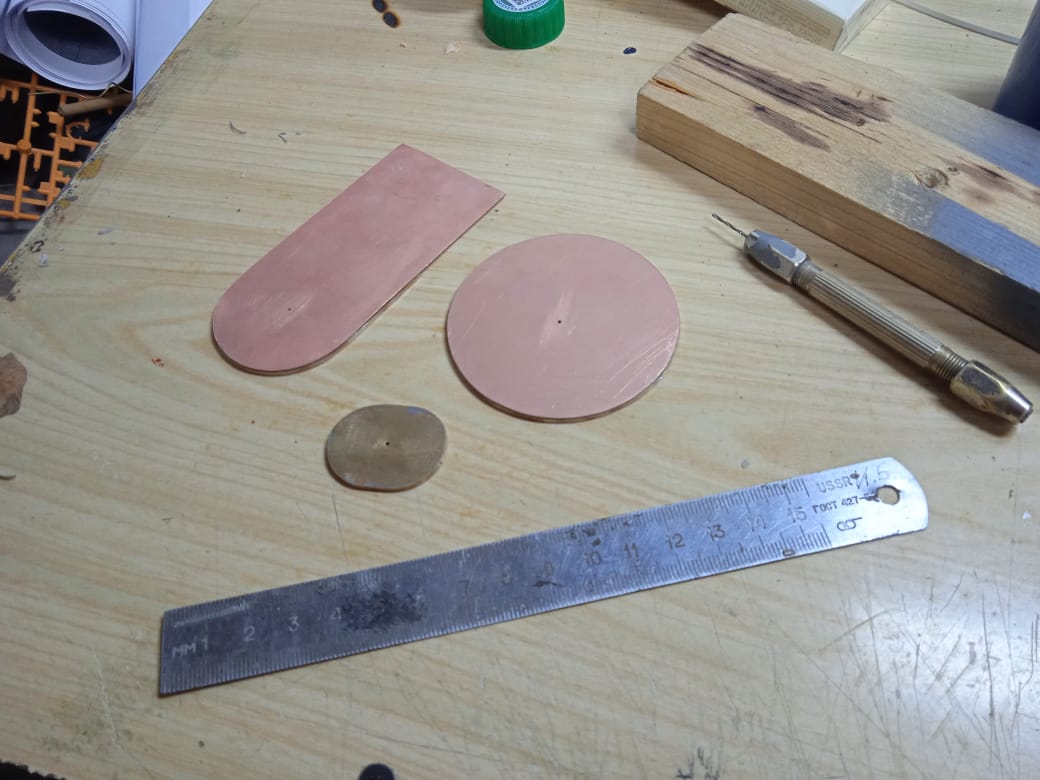

Сегодня немного поработал, сделал "болванчики" для шлюпок и часть платформ на эсминец.https://forumupload.ru/uploads/0013/94/06/13/t850224.jpg
https://forumupload.ru/uploads/0013/94/06/13/t888897.jpg

19

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3547
  • Последний визит:
    Сегодня 07:21:58
IBeRUS написал(а):

Одни, их меньшинство, как ты и сказал, аж причмокивали языками оценивая качество и уровень моделей, а большинство - просто смотрели как на зверушек в зоопарке: "ах, какие замечательные кораблики, как тут интересно!".

  Всё правильно , так и должно быть -  кому-то  больше интересно в Эрмитаже , кому-то - в пивбаре , но за компашку оба ходят и туда и туда...  :hobo:

20

  • Автор: IBeRUS
  • Участник
  • IBeRUS
  • Откуда: Новороссийск
  • Зарегистрирован: 14.11.15
  • Сообщений: 509
  • Последний визит:
    Вчера 23:41:51

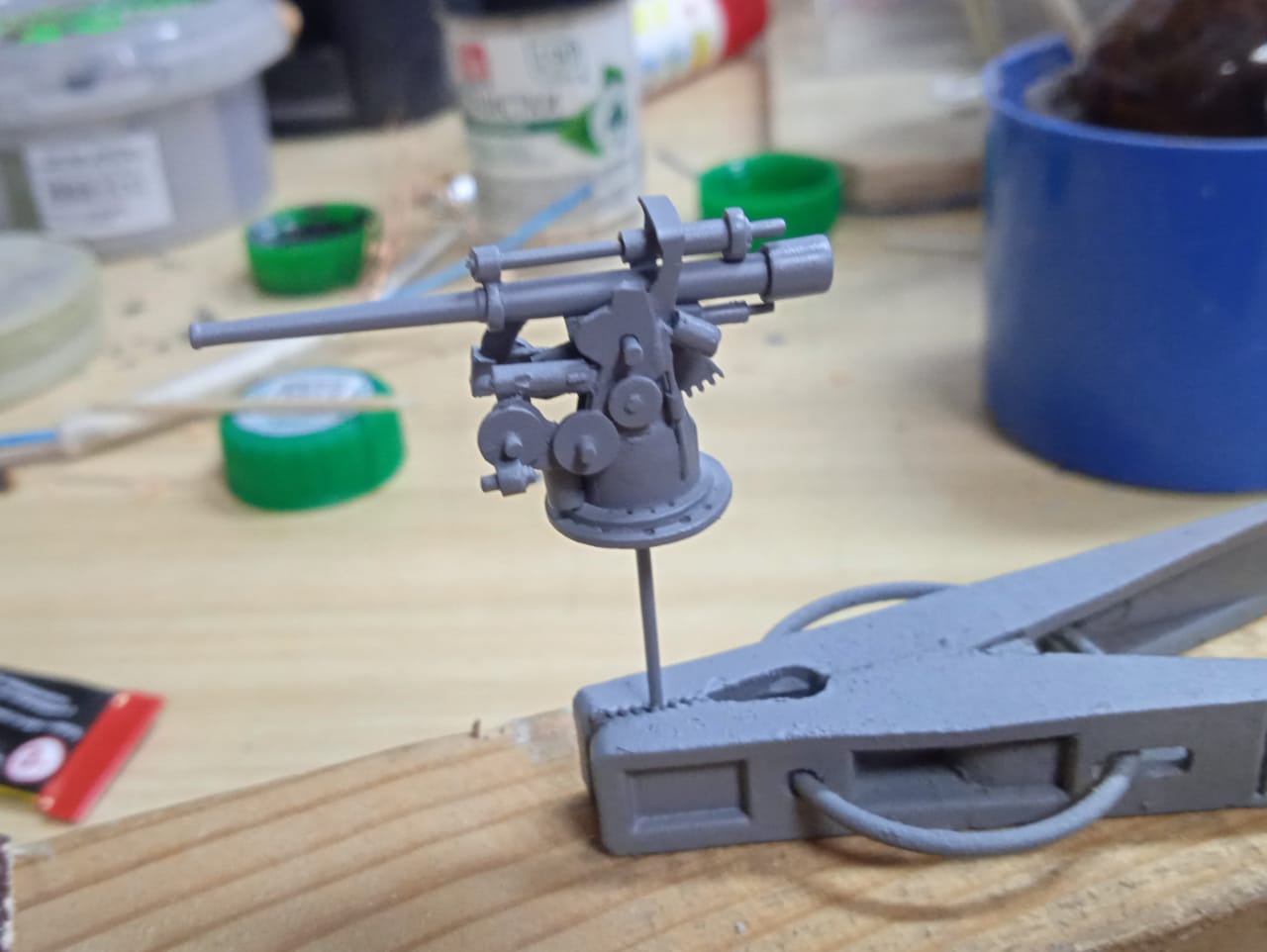

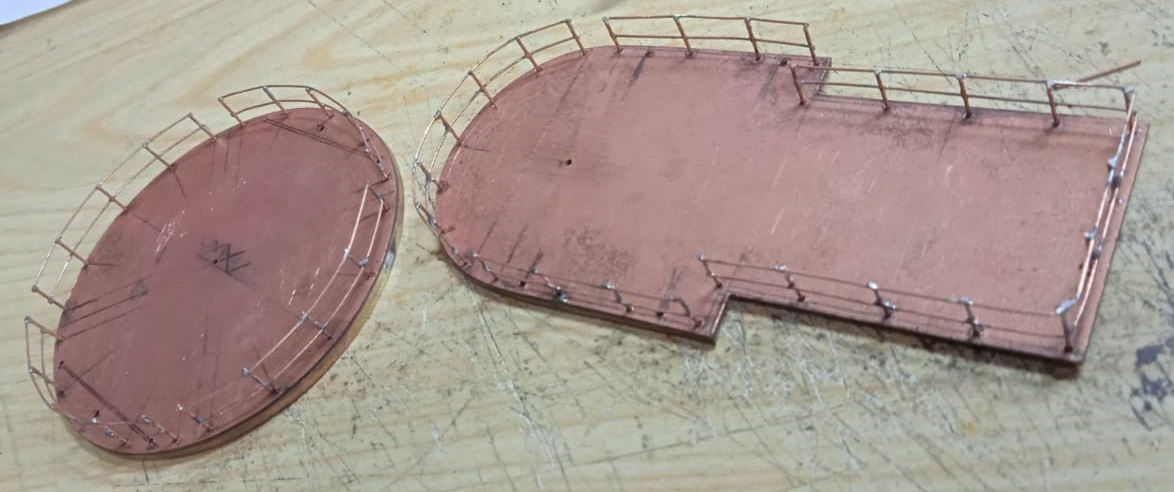

Пока идет рабочая неделя и заняться моделью можно только по вечерам, решил сделать зенитное орудие на "Лепанто". Вот что получилось, осталось поставить маховички...https://forumupload.ru/uploads/0013/94/06/13/t935937.jpg
https://forumupload.ru/uploads/0013/94/06/13/t822443.jpg

21

  • Автор: Искандер
  • Участник
  • Зарегистрирован: 19.06.23
  • Сообщений: 155
  • Последний визит:
    Сегодня 06:29:31
IBeRUS написал(а):

Вот что получилось

Славно!

22

  • Автор: Старпом
  • Участник
  • Старпом
  • Откуда: Челябинск
  • Зарегистрирован: 27.03.20
  • Сообщений: 849
  • Последний визит:
    Сегодня 04:45:41
IBeRUS написал(а):

Пока идет рабочая неделя и заняться моделью можно только по вечерам, решил сделать зенитное орудие на "Лепанто". Вот что получилось, осталось поставить маховички...

Отлично получилось. Так держать. :flag:

23

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3547
  • Последний визит:
    Сегодня 07:21:58
IBeRUS написал(а):

Вот что получилось, осталось поставить маховички...

  Скорострельная однако - корпуса еще нет , а она уже  есть..  8-)

24

  • Автор: IBeRUS
  • Участник
  • IBeRUS
  • Откуда: Новороссийск
  • Зарегистрирован: 14.11.15
  • Сообщений: 509
  • Последний визит:
    Вчера 23:41:51
villi написал(а):

Скорострельная однако - корпуса еще нет , а она уже  есть..

Да, Валера - корпусные работы, где много пыли, придётся делать в выходные. Мелочевку можно, дабы время не терять, по вечерам делать потихоньку...Основная работа препятствует моделизму, увы!

25

  • Автор: IBeRUS
  • Участник
  • IBeRUS
  • Откуда: Новороссийск
  • Зарегистрирован: 14.11.15
  • Сообщений: 509
  • Последний визит:
    Вчера 23:41:51

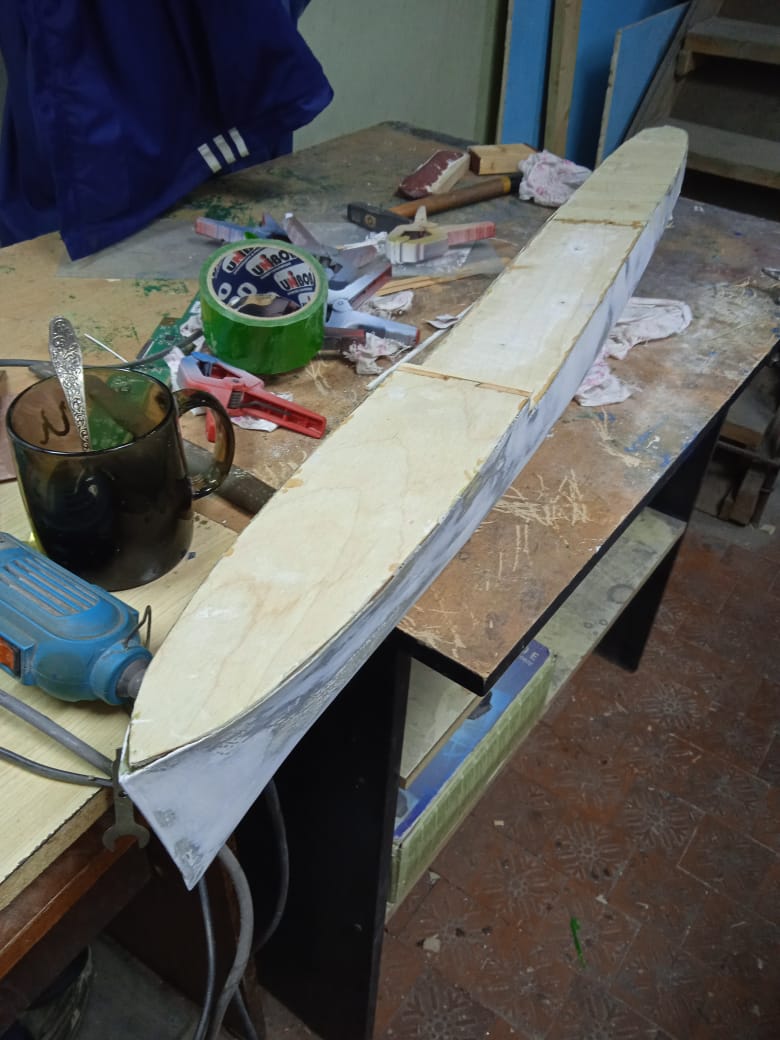

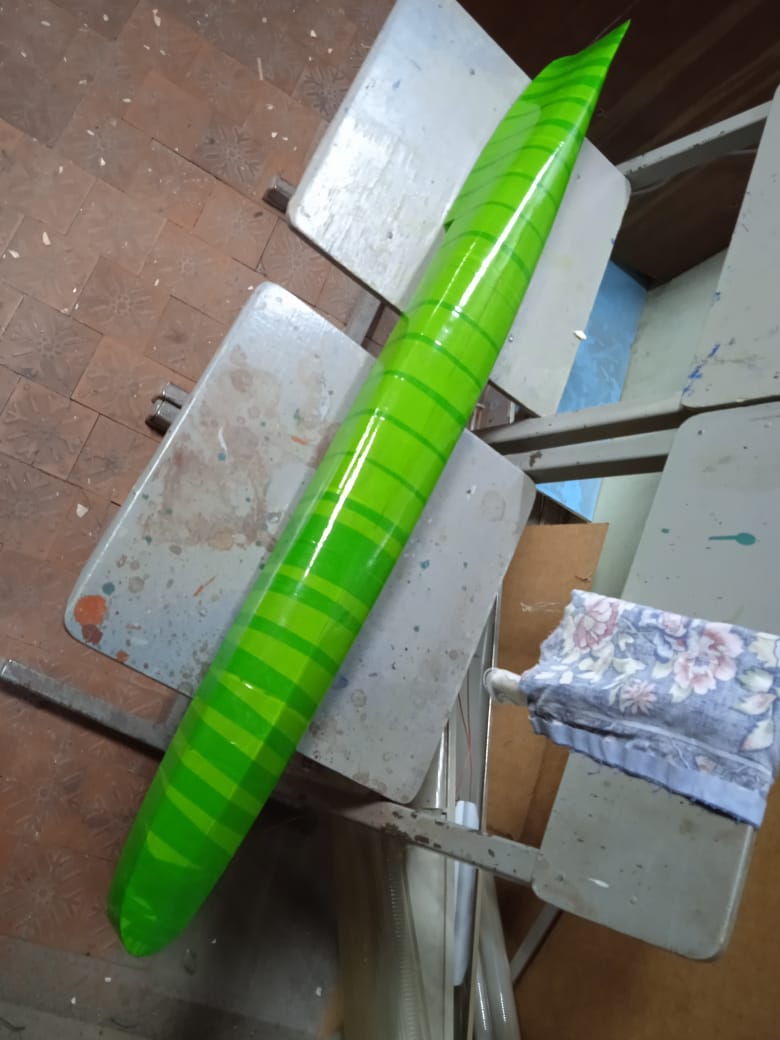

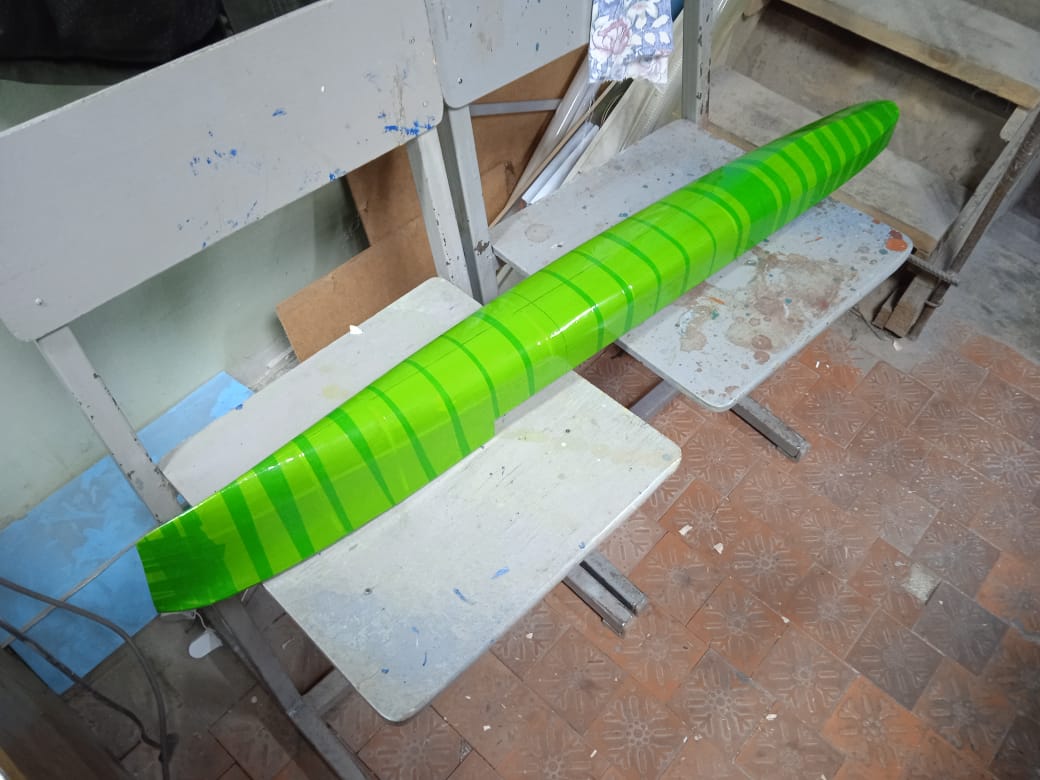

Наконец болван под выклейку корпуса готов.https://forumupload.ru/uploads/0013/94/06/13/t15583.jpg
https://forumupload.ru/uploads/0013/94/06/13/t348819.jpg
И немного отдельных деталей:
заготовка прожекторной площадкиhttps://forumupload.ru/uploads/0013/94/06/13/t451111.jpg

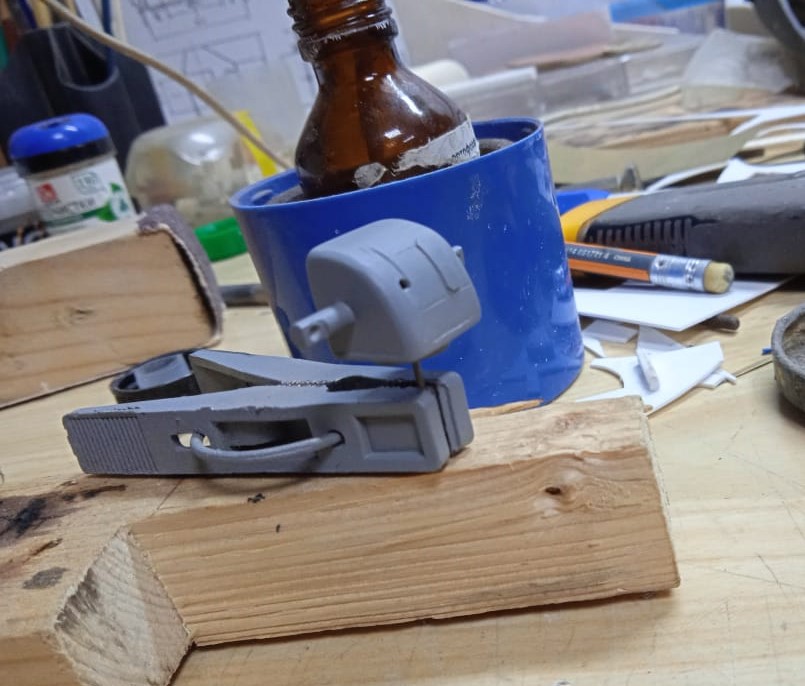

основа КДП https://forumupload.ru/uploads/0013/94/06/13/t350248.jpg

26

  • Автор: IBeRUS
  • Участник
  • IBeRUS
  • Откуда: Новороссийск
  • Зарегистрирован: 14.11.15
  • Сообщений: 509
  • Последний визит:
    Вчера 23:41:51

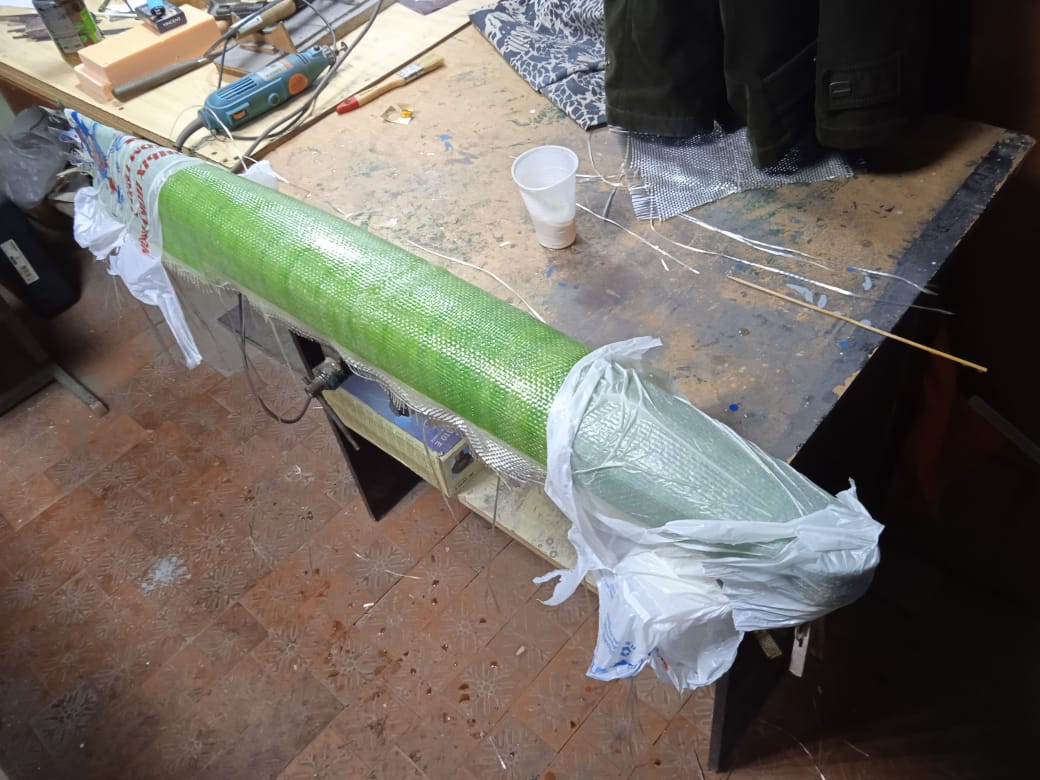

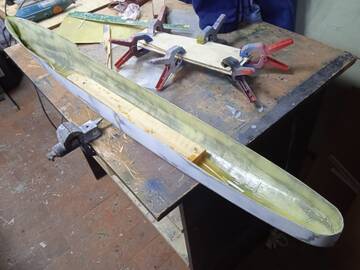

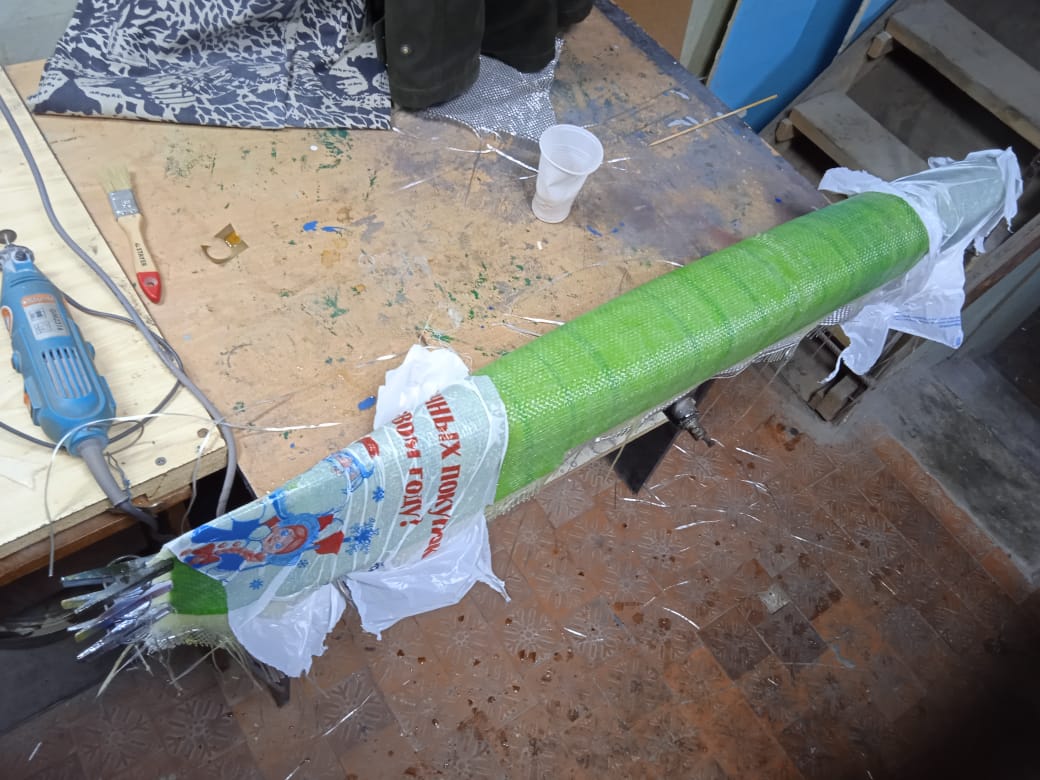

Сегодня выклеил корпус.
https://forumupload.ru/uploads/0013/94/06/13/t194124.jpg
https://forumupload.ru/uploads/0013/94/06/13/t110933.jpg
Сохнет...

27

  • Автор: IBeRUS
  • Участник
  • IBeRUS
  • Откуда: Новороссийск
  • Зарегистрирован: 14.11.15
  • Сообщений: 509
  • Последний визит:
    Вчера 23:41:51

Ну и пара деталюшек:

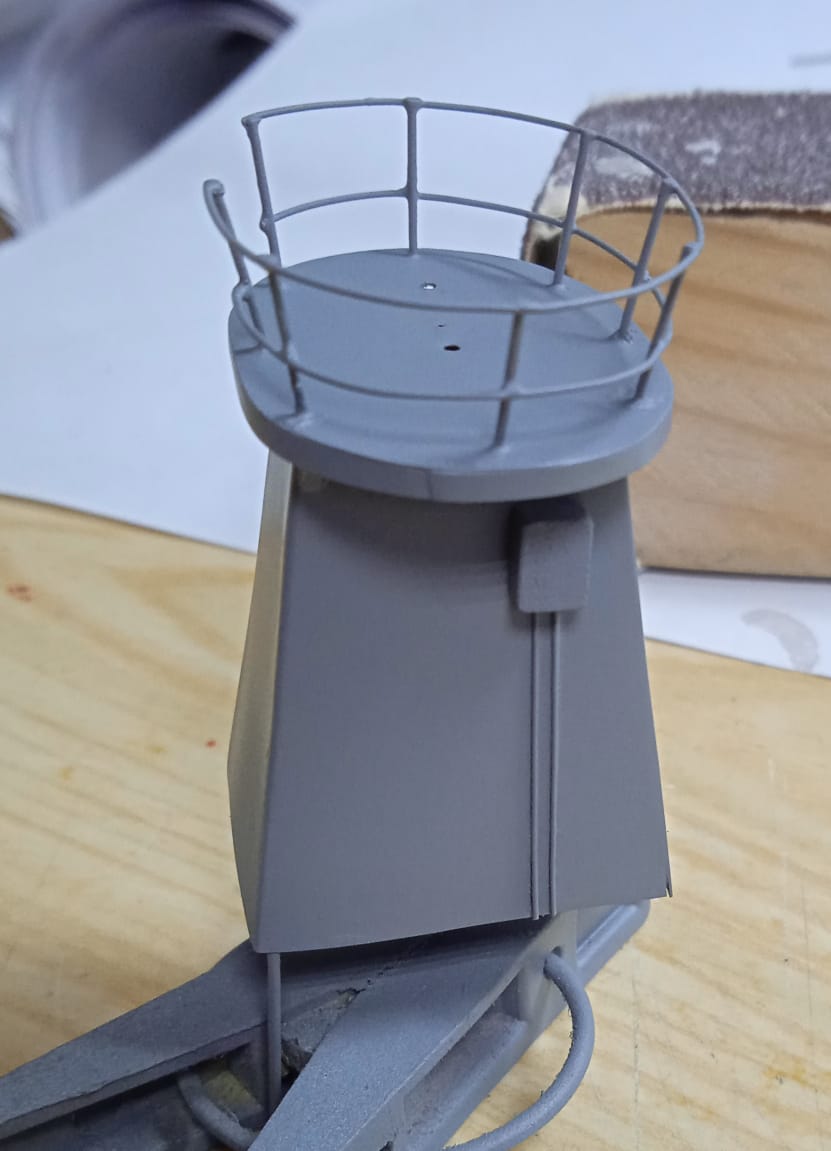

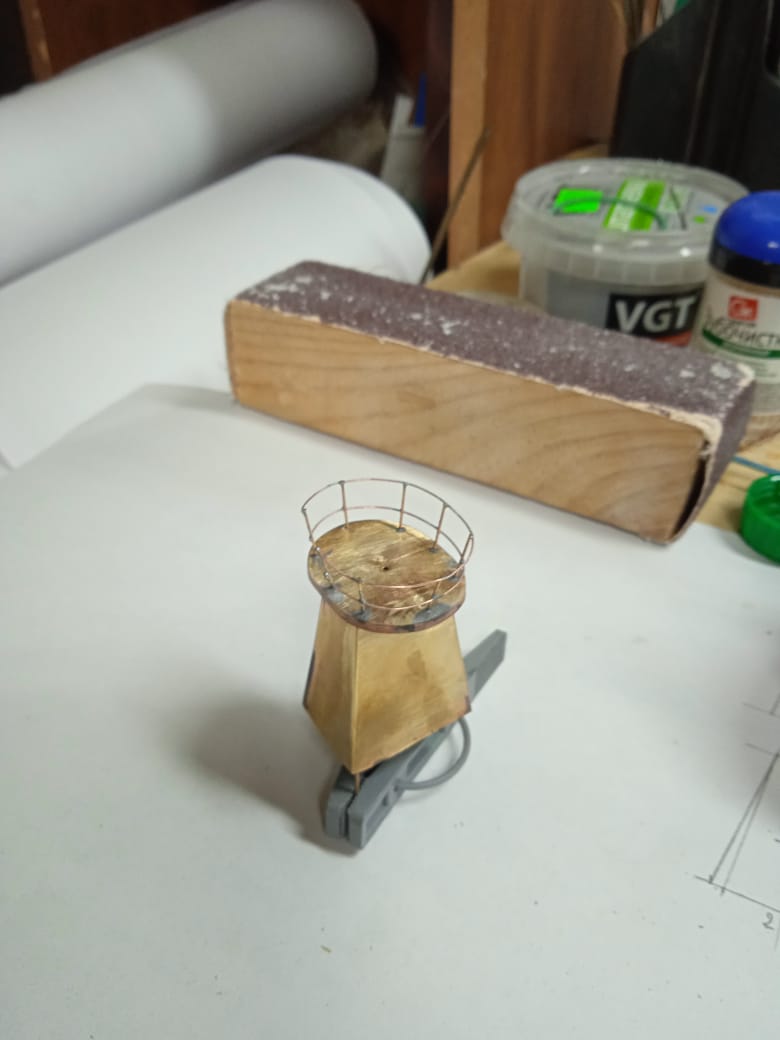

прожекторная площадка
https://forumupload.ru/uploads/0013/94/06/13/t442319.jpg

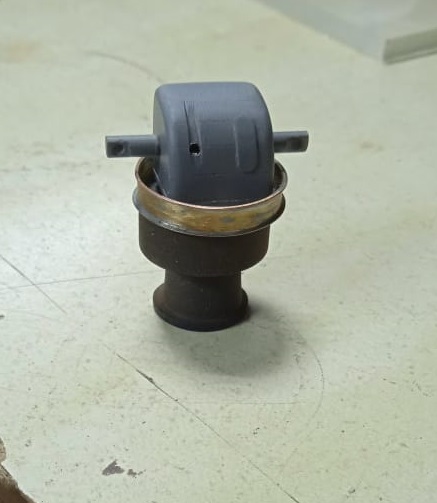

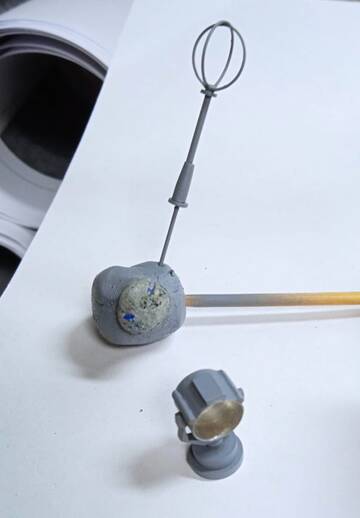

Рамочная антенна и прожектор
https://forumupload.ru/uploads/0013/94/06/13/t301330.jpg

28

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3547
  • Последний визит:
    Сегодня 07:21:58
IBeRUS написал(а):

Сохнет...

Игорь , для чего пакеты на концах корпуса?  :question:

29

  • Автор: Алексей Логинов
  • Администратор
  • Алексей Логинов
  • Зарегистрирован: 29.11.13
  • Сообщений: 1359
  • Последний визит:
    Сегодня 00:01:27
villi написал(а):

Игорь , для чего пакеты на концах корпуса?

Думаю это придавливать, там где стеклоткань отходит на резких изгибах корпуса.

30

  • Автор: IBeRUS
  • Участник
  • IBeRUS
  • Откуда: Новороссийск
  • Зарегистрирован: 14.11.15
  • Сообщений: 509
  • Последний визит:
    Вчера 23:41:51
villi написал(а):

Игорь , для чего пакеты на концах корпуса?

Валера, Лёша правильно написал -  на оконечностях пакеты прижимают стеклоткань, и прихвачены прищепками.

31

  • Автор: IBeRUS
  • Участник
  • IBeRUS
  • Откуда: Новороссийск
  • Зарегистрирован: 14.11.15
  • Сообщений: 509
  • Последний визит:
    Вчера 23:41:51

Немножко свежачка:

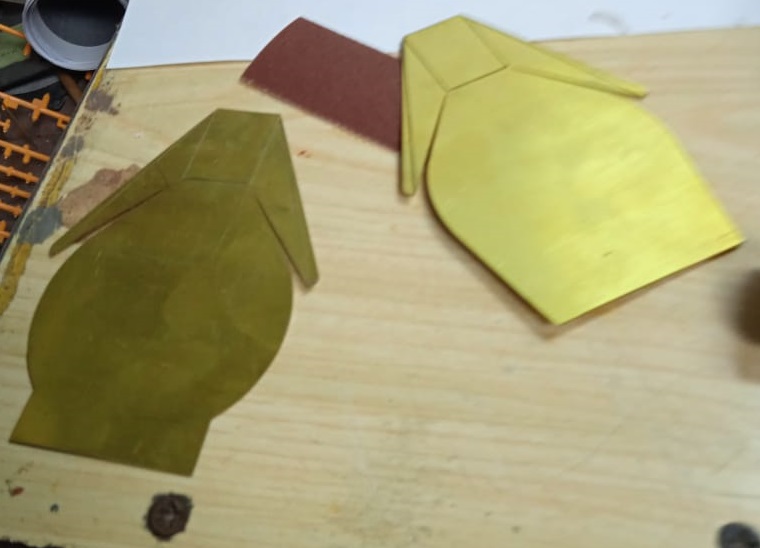

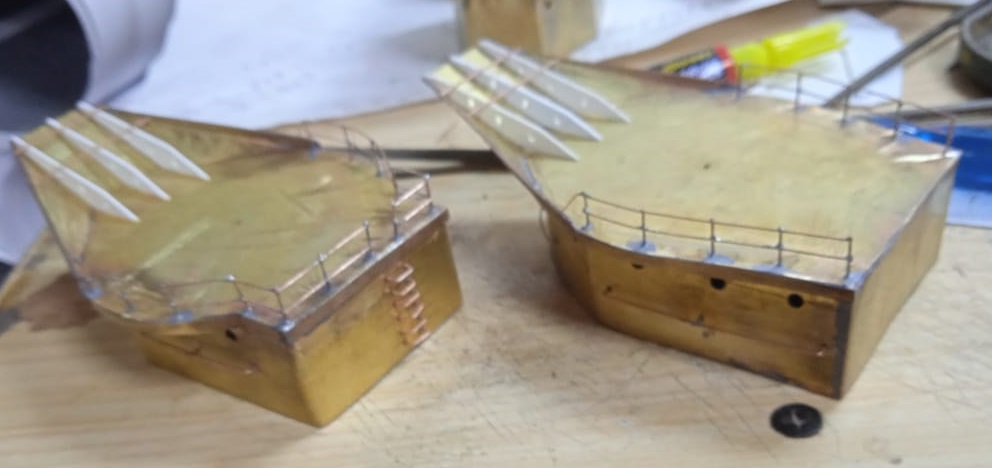

заготовки козырьков возвышенных орудийhttps://forumupload.ru/uploads/0013/94/06/13/t476449.jpg

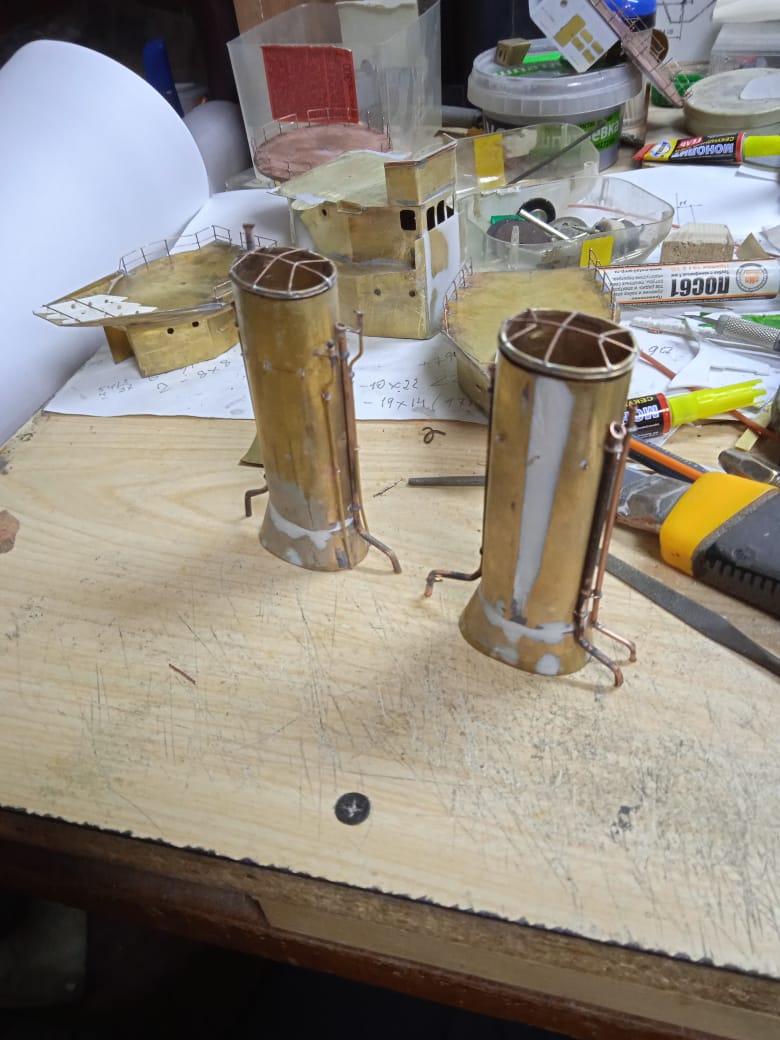

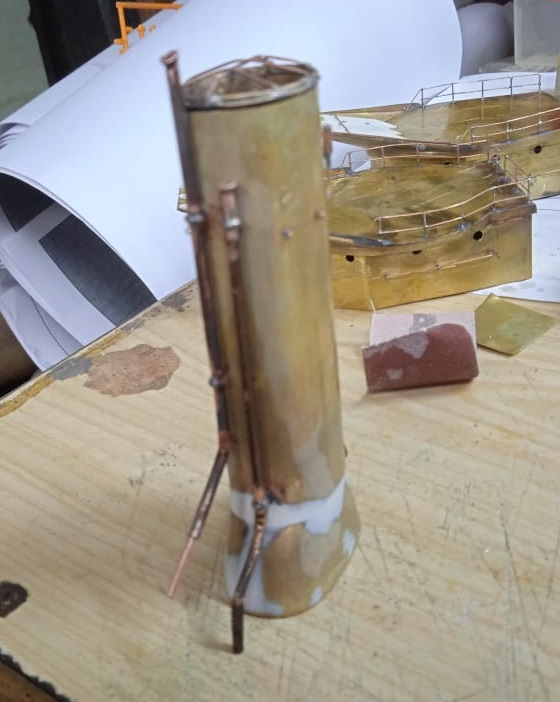

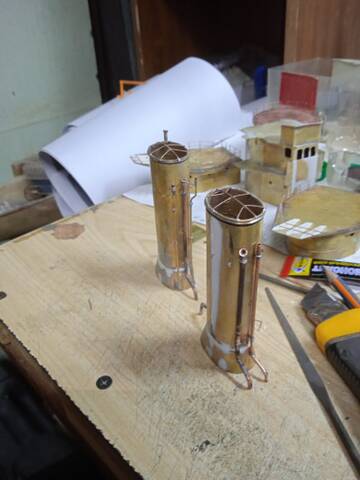

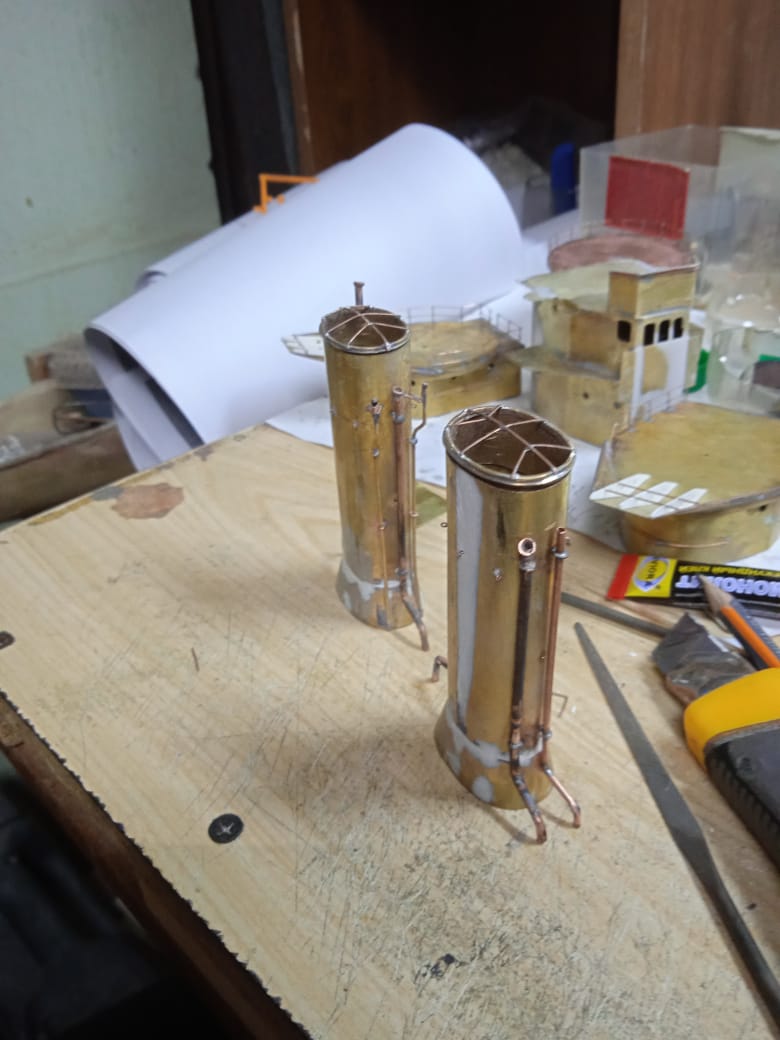

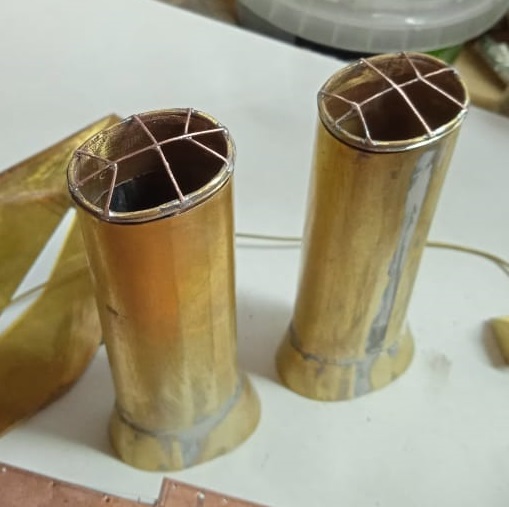

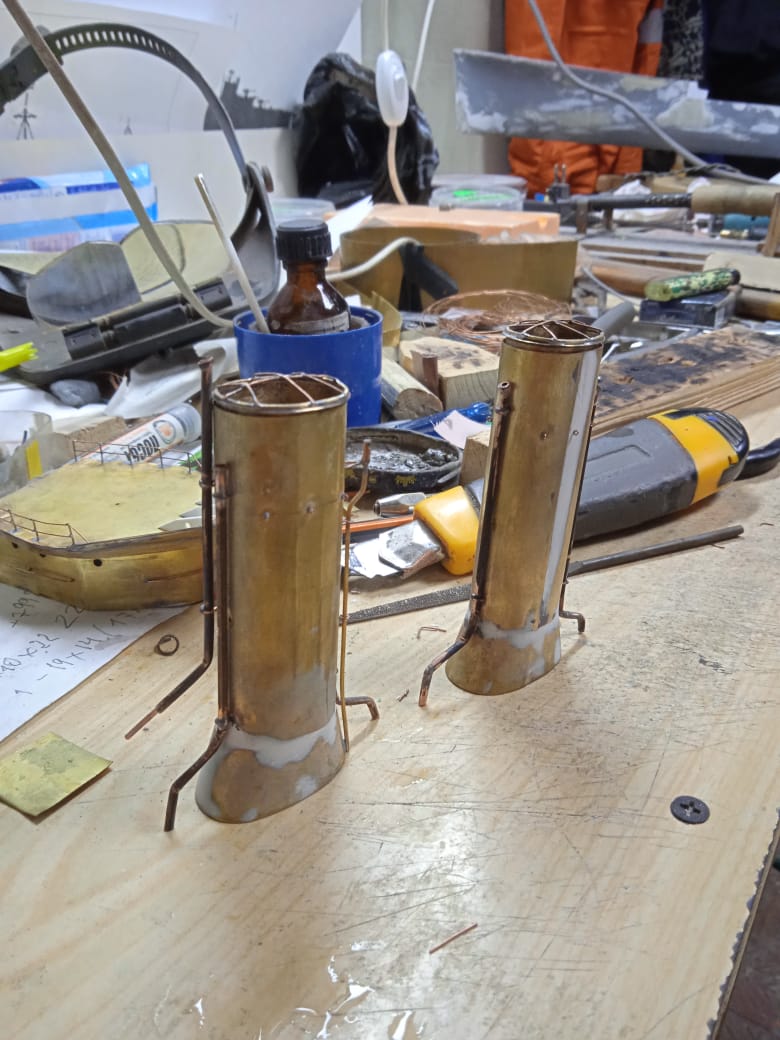

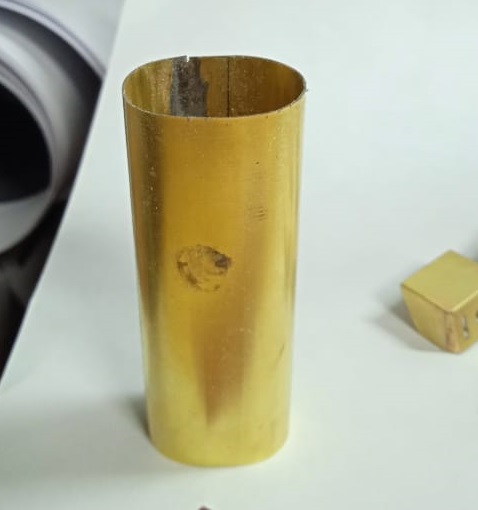

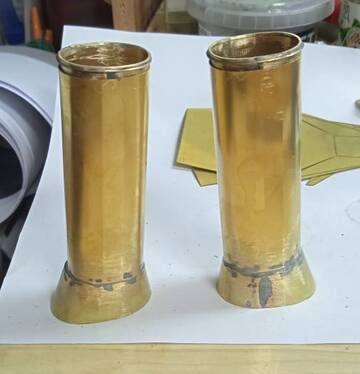

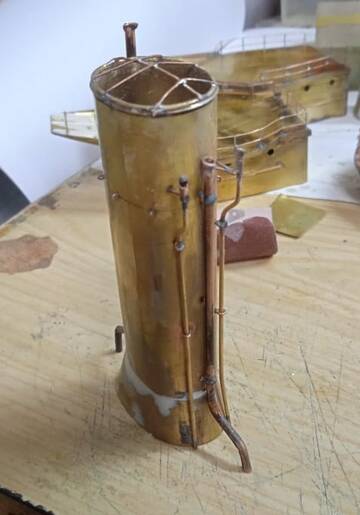

Пробная заготовка дымовой трубыhttps://forumupload.ru/uploads/0013/94/06/13/t906341.jpg
Щиты орудийhttps://forumupload.ru/uploads/0013/94/06/13/t390833.jpg

32

  • Автор: IBeRUS
  • Участник
  • IBeRUS
  • Откуда: Новороссийск
  • Зарегистрирован: 14.11.15
  • Сообщений: 509
  • Последний визит:
    Вчера 23:41:51

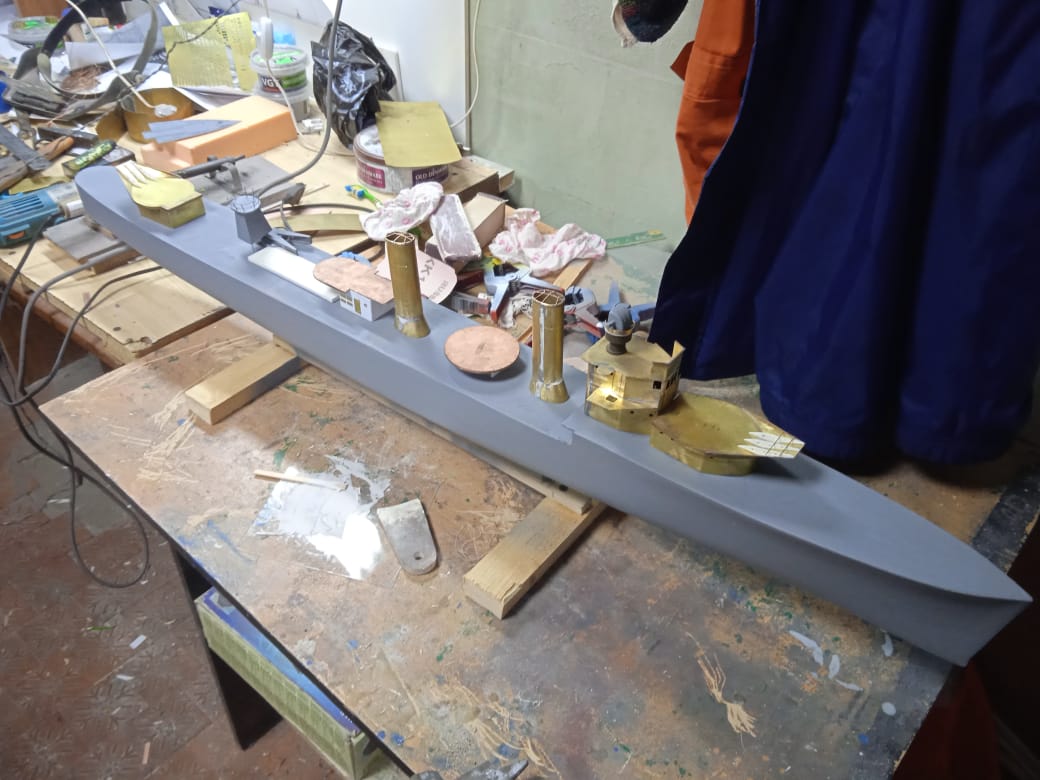

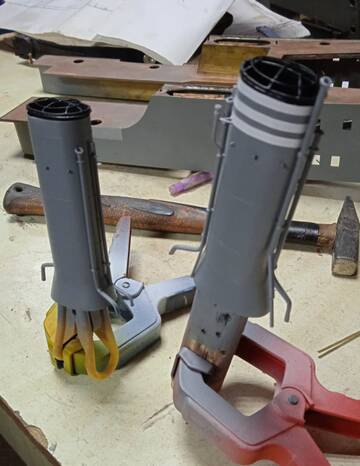

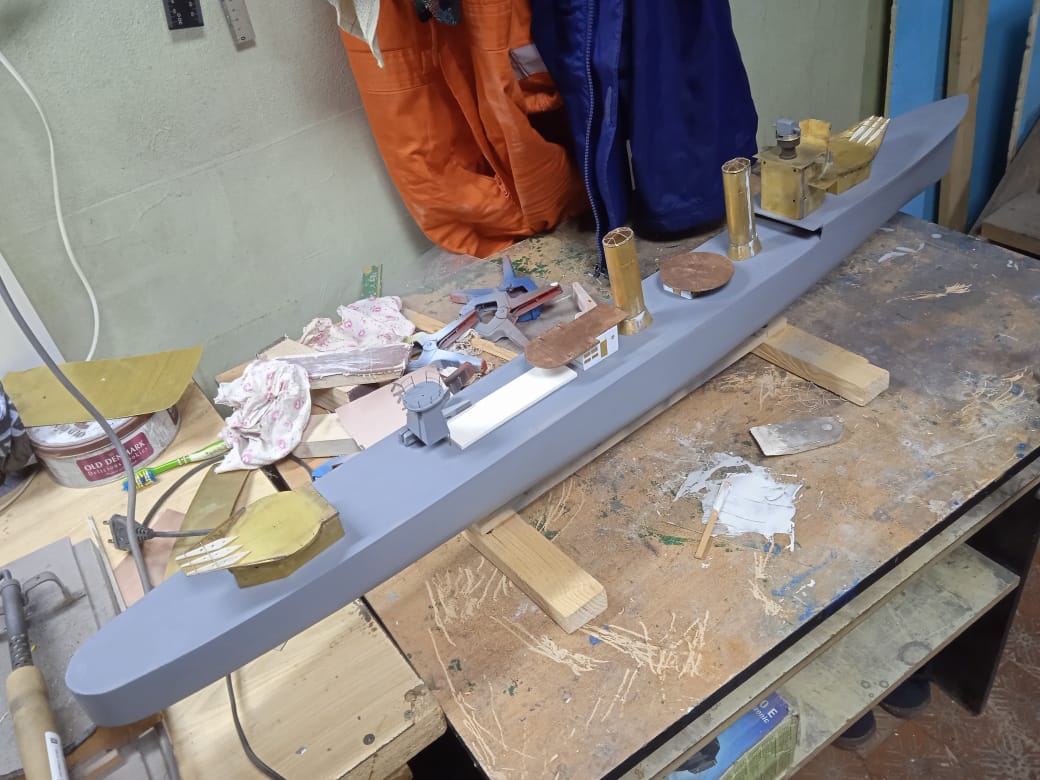

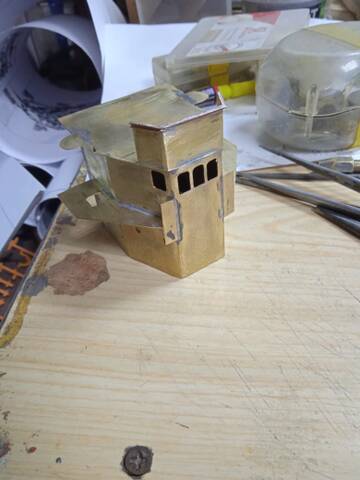

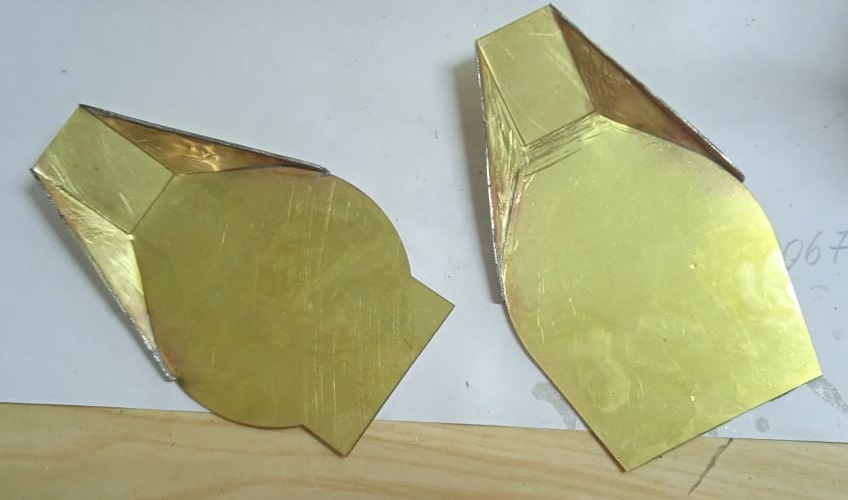

Обрастаем объёмами...https://forumupload.ru/uploads/0013/94/06/13/t525604.jpg
https://forumupload.ru/uploads/0013/94/06/13/t821512.jpg

33

  • Автор: Алексей Логинов
  • Администратор
  • Алексей Логинов
  • Зарегистрирован: 29.11.13
  • Сообщений: 1359
  • Последний визит:
    Сегодня 00:01:27

Игорь, палубу уже вклеил?

34

  • Автор: IBeRUS
  • Участник
  • IBeRUS
  • Откуда: Новороссийск
  • Зарегистрирован: 14.11.15
  • Сообщений: 509
  • Последний визит:
    Вчера 23:41:51
Алексей Логинов написал(а):

Игорь, палубу уже вклеил?

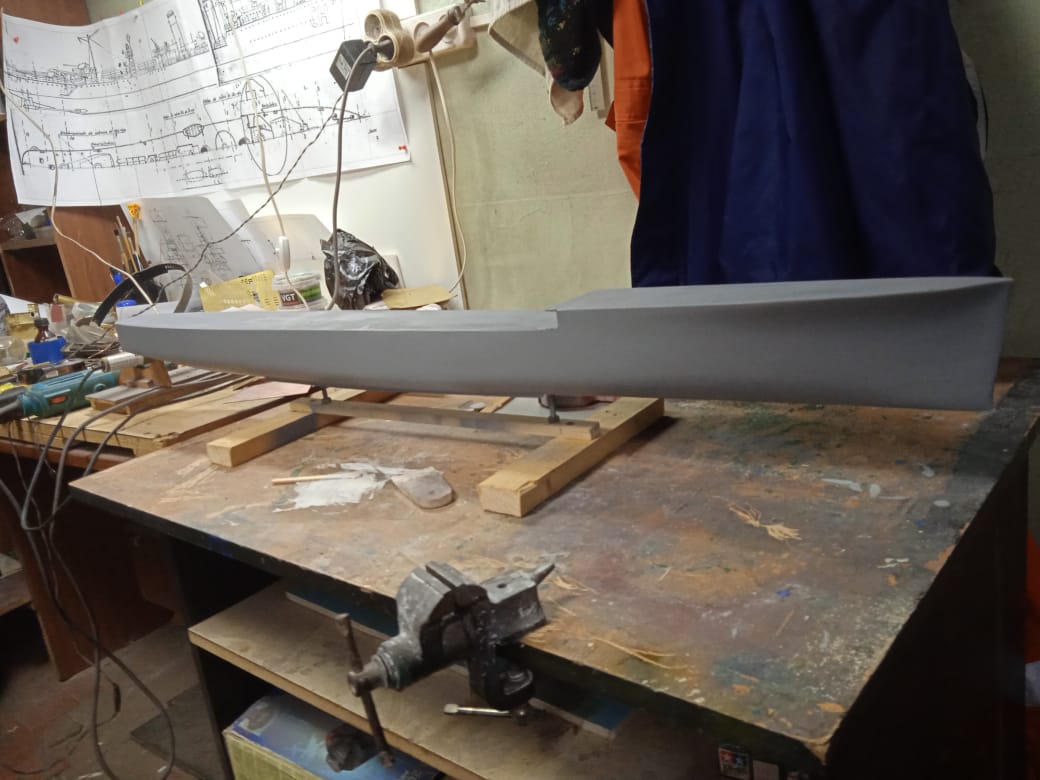

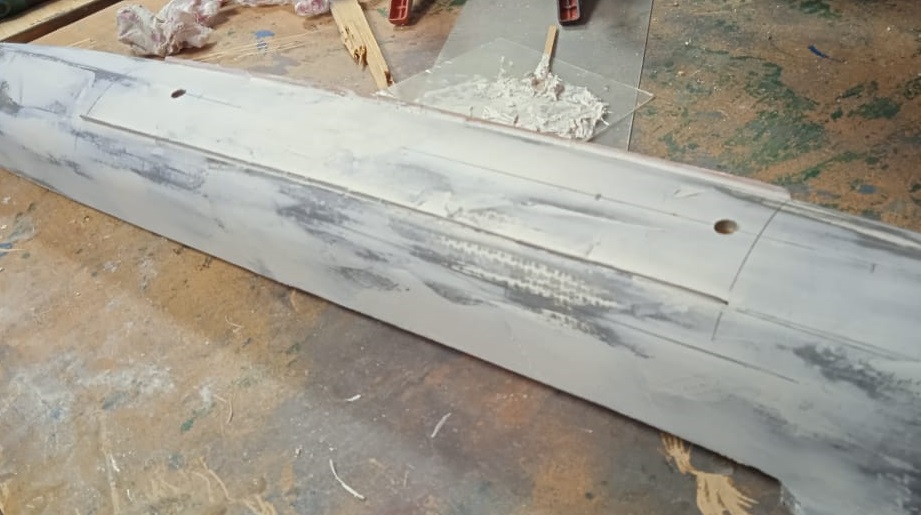

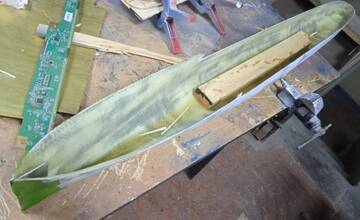

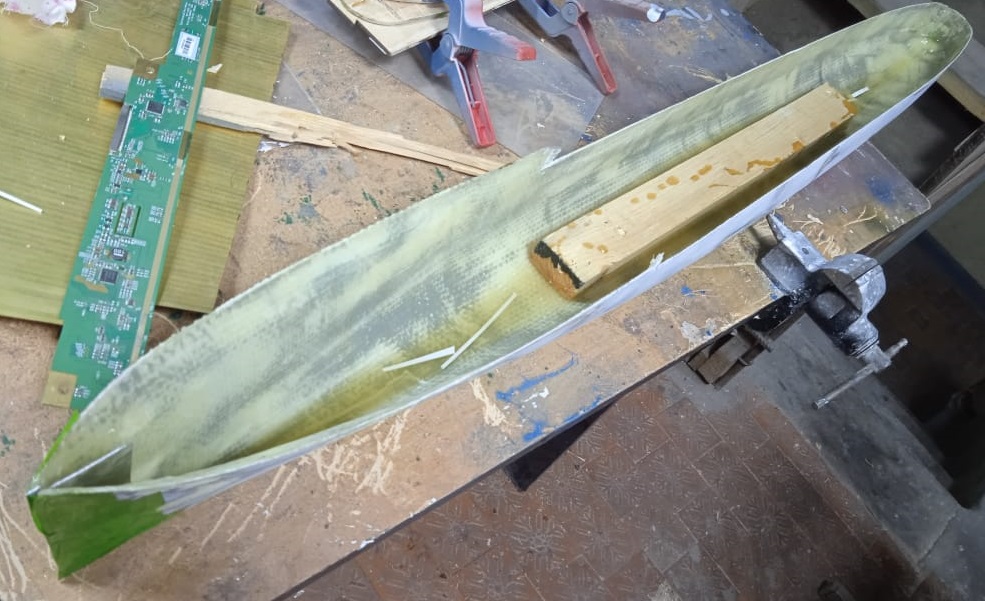

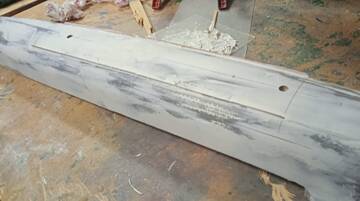

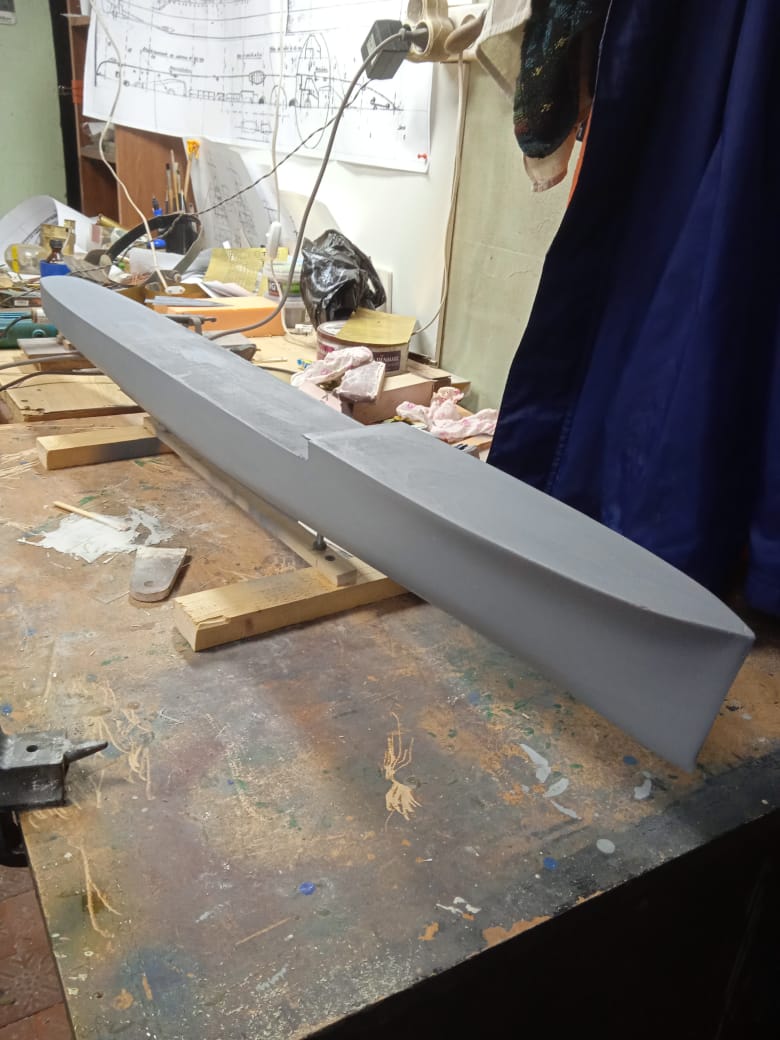

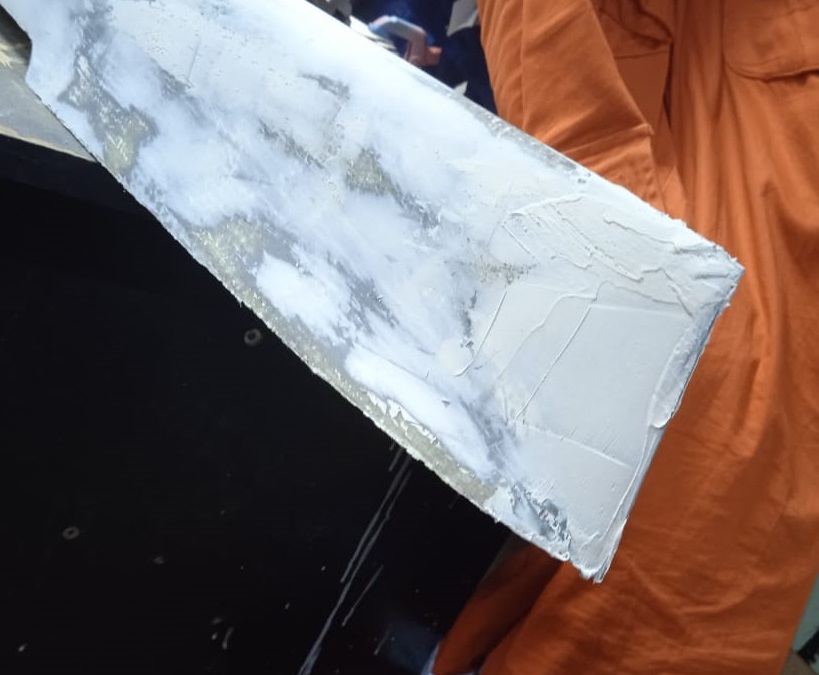

Лёша, до палубы ещё не дошел! Вот снял корку (снялась отлично, без повреждений!), вклеял на эпоксидке в неё досочку для крепления подмодельных ножек , форштевень и боковые кили и прошпаклевал.https://forumupload.ru/uploads/0013/94/06/13/t715338.jpg
https://forumupload.ru/uploads/0013/94/06/13/t117330.jpg
https://forumupload.ru/uploads/0013/94/06/13/t531824.jpg
https://forumupload.ru/uploads/0013/94/06/13/t695316.jpg

35

  • Автор: IBeRUS
  • Участник
  • IBeRUS
  • Откуда: Новороссийск
  • Зарегистрирован: 14.11.15
  • Сообщений: 509
  • Последний визит:
    Вчера 23:41:51

Параллельно занимался деталями...
Собрал КДП
https://forumupload.ru/uploads/0013/94/06/13/t512566.jpg

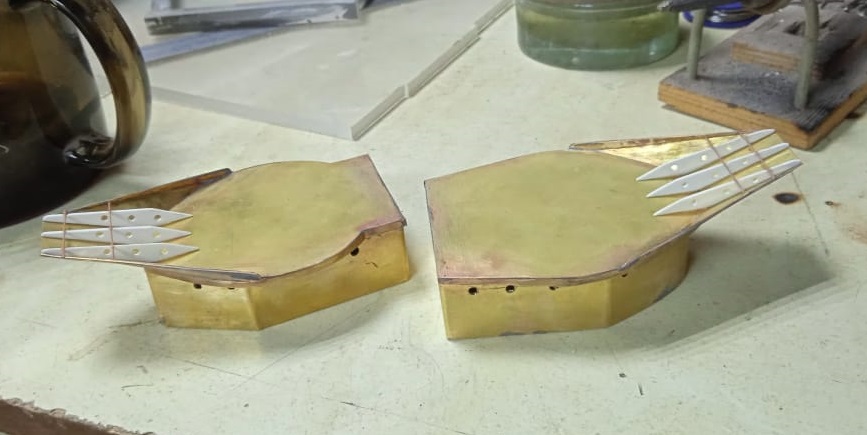

основы орудийных платформ
https://forumupload.ru/uploads/0013/94/06/13/t448035.jpg

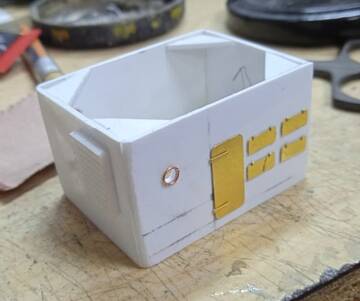

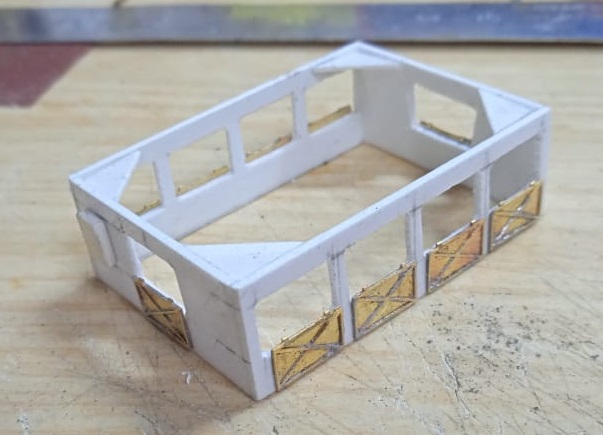

разные надстройки
https://forumupload.ru/uploads/0013/94/06/13/t96240.jpg
https://forumupload.ru/uploads/0013/94/06/13/t446325.jpg
спаял паучков на дымовые трубы
https://forumupload.ru/uploads/0013/94/06/13/t814771.jpg

36

  • Автор: IBeRUS
  • Участник
  • IBeRUS
  • Откуда: Новороссийск
  • Зарегистрирован: 14.11.15
  • Сообщений: 509
  • Последний визит:
    Вчера 23:41:51

Отчитаюсь и я. Вклеил палубу.
https://forumupload.ru/uploads/0013/94/06/13/t231202.jpg
Продолжил колдовать над рубкой
https://forumupload.ru/uploads/0013/94/06/13/t276332.jpg

37

  • Автор: IBeRUS
  • Участник
  • IBeRUS
  • Откуда: Новороссийск
  • Зарегистрирован: 14.11.15
  • Сообщений: 509
  • Последний визит:
    Вчера 23:41:51

Пошкурил корпус и грунтанул.
https://forumupload.ru/uploads/0013/94/06/13/t67500.jpg
https://forumupload.ru/uploads/0013/94/06/13/t944414.jpg

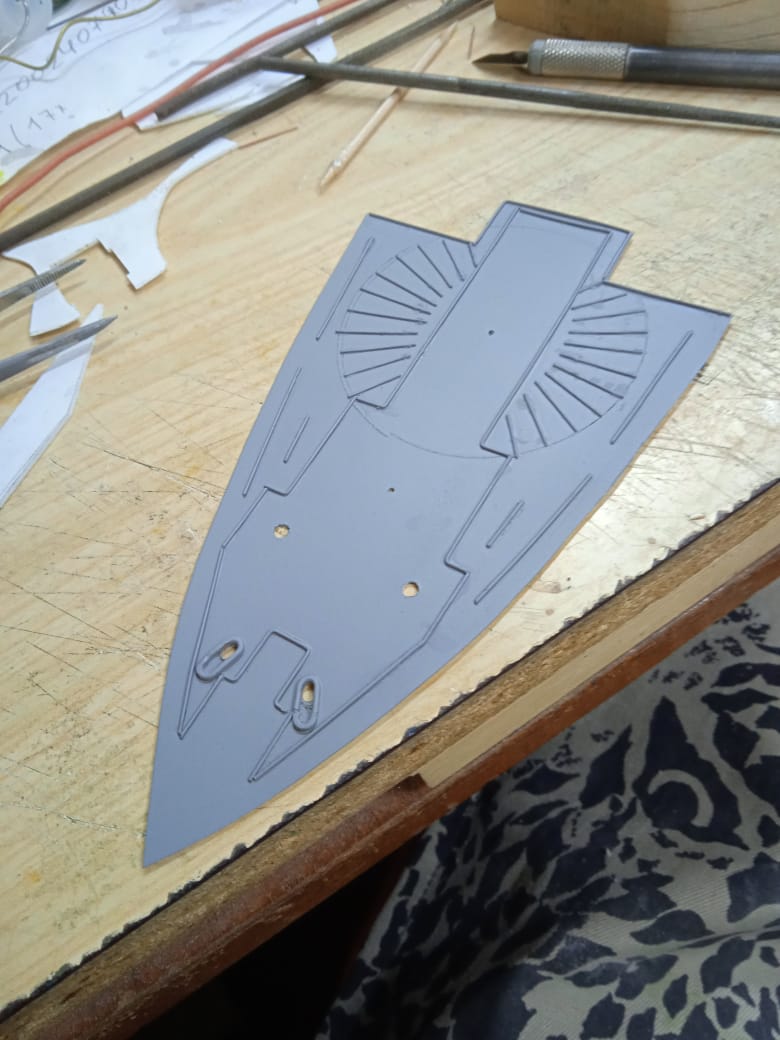

Сделал часть палубы полубака с раскроем.
https://forumupload.ru/uploads/0013/94/06/13/t186428.jpg
И прикинул заготовки на корпус...
https://forumupload.ru/uploads/0013/94/06/13/t453762.jpg
https://forumupload.ru/uploads/0013/94/06/13/t591376.jpg

38

  • Автор: Искандер
  • Участник
  • Зарегистрирован: 19.06.23
  • Сообщений: 155
  • Последний визит:
    Сегодня 06:29:31
IBeRUS написал(а):

Пошкурил корпус и грунтанул.

Сделал часть палубы полубака с раскроем.

И прикинул заготовки на корпус...

Юрьевич, спасибо, всё великолепно! :cool:

39

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3547
  • Последний визит:
    Сегодня 07:21:58
IBeRUS написал(а):

Пошкурил корпус и грунтанул.

Красивый , стремительный!!  :cool:

40

  • Автор: shhturman
  • Участник
  • shhturman
  • Откуда: Санкт-Петербург
  • Зарегистрирован: 02.02.14
  • Сообщений: 1071
  • Последний визит:
    Вчера 14:42:39
IBeRUS написал(а):

И прикинул заготовки на корпус...

Замечательно! :cool:

41

  • Автор: IBeRUS
  • Участник
  • IBeRUS
  • Откуда: Новороссийск
  • Зарегистрирован: 14.11.15
  • Сообщений: 509
  • Последний визит:
    Вчера 23:41:51

Обрастаем леерами...
https://forumupload.ru/uploads/0013/94/06/13/t287780.jpg
https://forumupload.ru/uploads/0013/94/06/13/t926359.jpg

42

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3547
  • Последний визит:
    Сегодня 07:21:58
IBeRUS написал(а):

брастаем леерами...

  Игорь , леера уже впаяны? И ты будешь их красить вместе с надстройкой?  :question:

43

  • Автор: IBeRUS
  • Участник
  • IBeRUS
  • Откуда: Новороссийск
  • Зарегистрирован: 14.11.15
  • Сообщений: 509
  • Последний визит:
    Вчера 23:41:51
villi написал(а):

Игорь , леера уже впаяны? И ты будешь их красить вместе с надстройкой?

Да, вместе, это не проблема.  Леера будут скрыты обвесами, поэтому нормально всегда получается.

44

  • Автор: IBeRUS
  • Участник
  • IBeRUS
  • Откуда: Новороссийск
  • Зарегистрирован: 14.11.15
  • Сообщений: 509
  • Последний визит:
    Вчера 23:41:51
villi написал(а):

Игорь , леера уже впаяны? И ты будешь их красить вместе с надстройкой?

Валера, поясни, что не так с моими леерами?

45

  • Автор: IBeRUS
  • Участник
  • IBeRUS
  • Откуда: Новороссийск
  • Зарегистрирован: 14.11.15
  • Сообщений: 509
  • Последний визит:
    Вчера 23:41:51

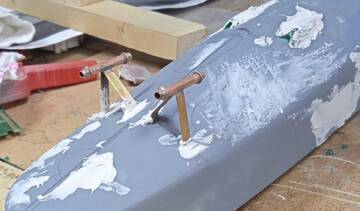

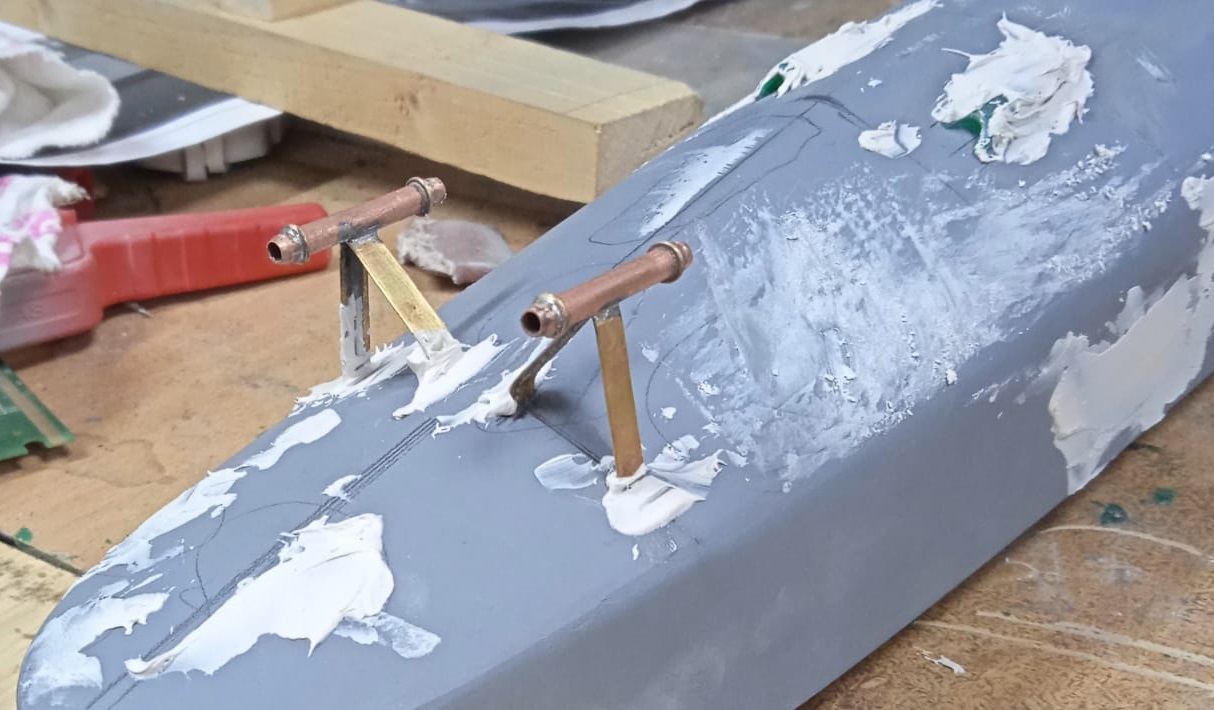

Сегодня, добрался до кронштейнов гребных валов. Пока в черновом виде...https://forumupload.ru/uploads/0013/94/06/13/t674818.jpg

46

  • Автор: villi
  • Администратор
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 3547
  • Последний визит:
    Сегодня 07:21:58
IBeRUS написал(а):

Валера, поясни, что не так с моими леерами?

  Игорь, ты уже ответил на мой вопрос - обвесы закроют леерное ограждение.   :yep:

При совместной покраске+грунтовка  надстройки и леерного огражденя  есть риск  того , что последний получит двойную-тройную толщину и потеряет масштабность.

47

  • Автор: IBeRUS
  • Участник
  • IBeRUS
  • Откуда: Новороссийск
  • Зарегистрирован: 14.11.15
  • Сообщений: 509
  • Последний визит:
    Вчера 23:41:51
villi написал(а):

Игорь, ты уже ответил на мой вопрос - обвесы закроют леерное ограждение

Понятно. Сегодня изгалялся с  дымовыми трубами. Первую добил таки!
https://forumupload.ru/uploads/0013/94/06/13/t19700.jpg
https://forumupload.ru/uploads/0013/94/06/13/t622863.jpg

48

  • Автор: Искандер
  • Участник
  • Зарегистрирован: 19.06.23
  • Сообщений: 155
  • Последний визит:
    Сегодня 06:29:31
IBeRUS написал(а):

Первую добил таки!

Молодец, Юрьевич, так держать! :cool:

49

  • Автор: IBeRUS
  • Участник
  • IBeRUS
  • Откуда: Новороссийск
  • Зарегистрирован: 14.11.15
  • Сообщений: 509
  • Последний визит:
    Вчера 23:41:51

Теперь их обе-две! :)
https://forumupload.ru/uploads/0013/94/06/13/t930443.jpg
https://forumupload.ru/uploads/0013/94/06/13/t385353.jpg
https://forumupload.ru/uploads/0013/94/06/13/t230675.jpg

Страница: 1

Вы здесь » Форум Судомодельный клуб » Общие вопросы » Эсминец испанских республиканцев "Лепанто", тип "Чурукка".

Рейтинг форумов | Создать форум бесплатно
