Артефакты по теме.

Поделиться10103.06.26 09:25:36

Автор: villi
Зарегистрирован: 29.11.13
Сообщений: 4667
Последний визит:
Сегодня 10:03:26

richie написал(а):

Где, к таким деталировку накопать возможно?

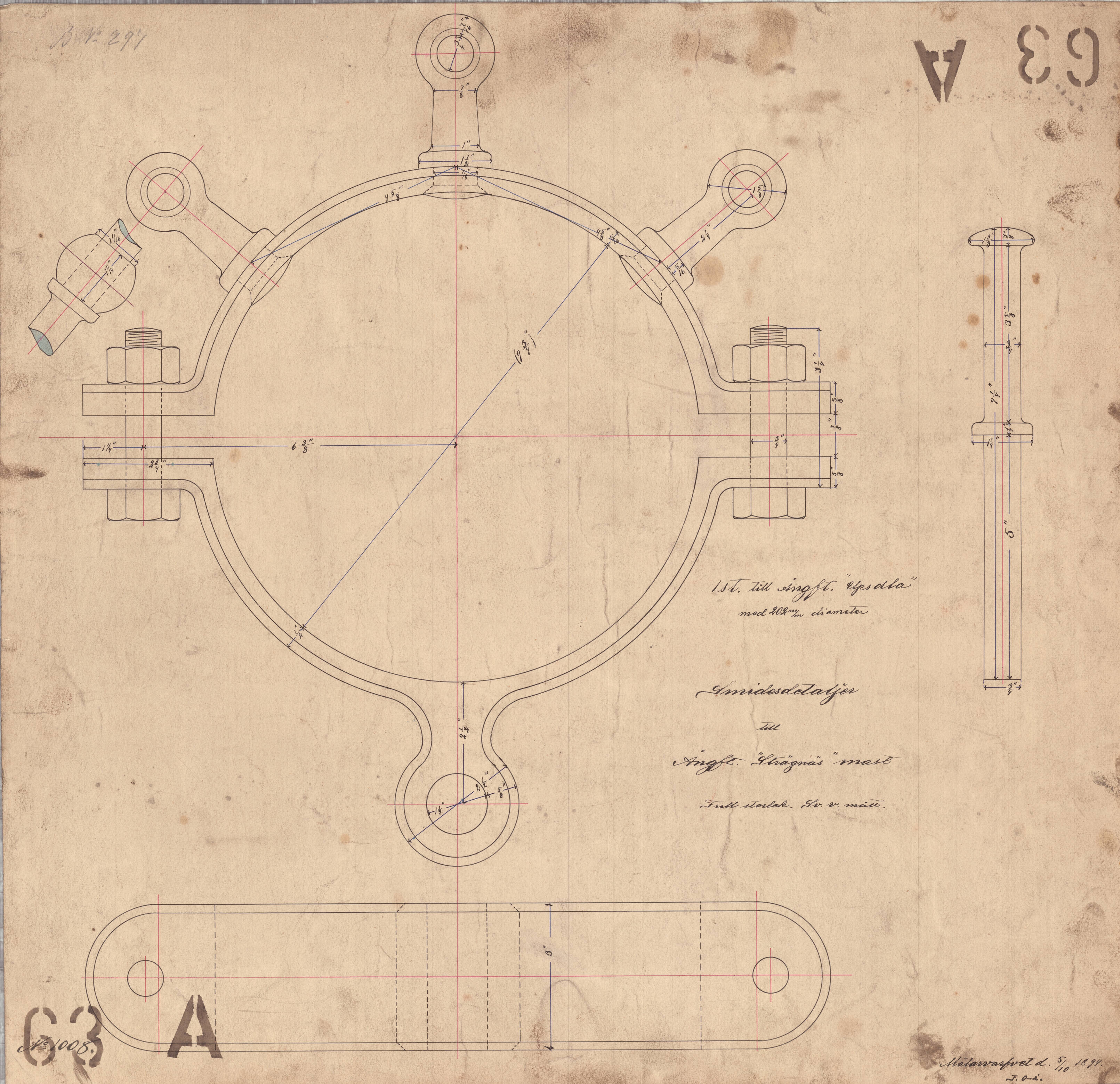

Этот узел для всех типов подойдет.

Поделиться10203.06.26 09:49:18

Автор: richie
Откуда: Краснодар
Зарегистрирован: 06.03.25
Сообщений: 224
Последний визит:
Сегодня 00:14:03

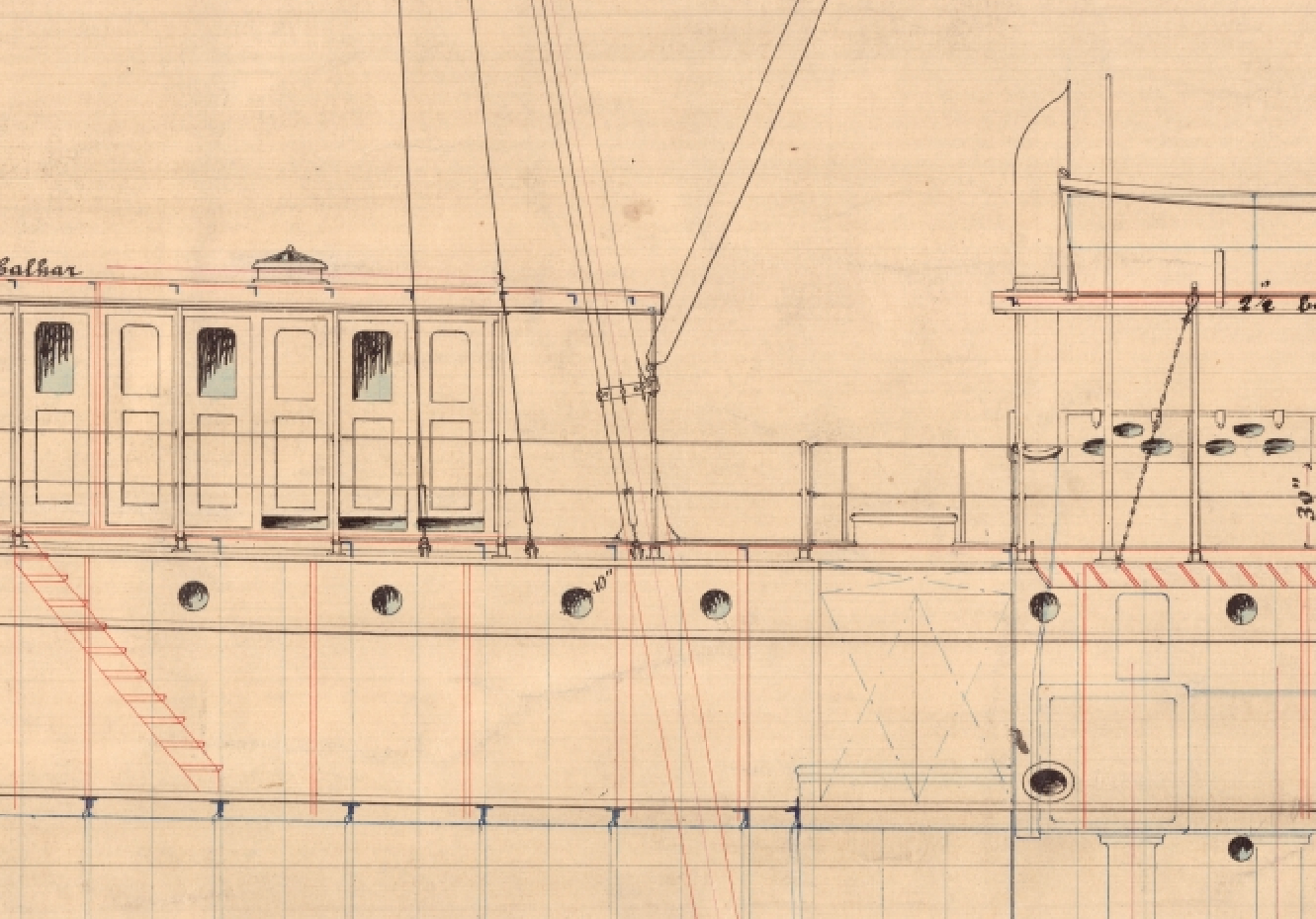

Это наверно для больших пароходов только. Копаюсь сейчас на эту тему плотно. На малых, совсем примитивные соединения - хомут и шток .

Отредактировано richie (03.06.26 15:16:50)

Поделиться10302.07.26 21:25:28

Автор: villi
Зарегистрирован: 29.11.13
Сообщений: 4667
Последний визит:
Сегодня 10:03:26

Изготовление рустерной решетки корабельным плотником, 1942г

Поделиться10429.07.26 19:59:23

Автор: villi
Зарегистрирован: 29.11.13
Сообщений: 4667
Последний визит:
Сегодня 10:03:26

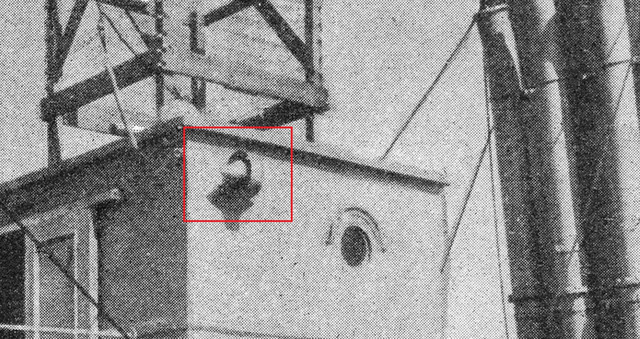

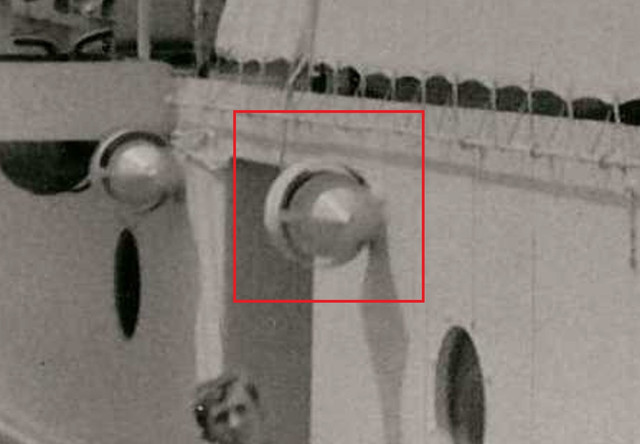

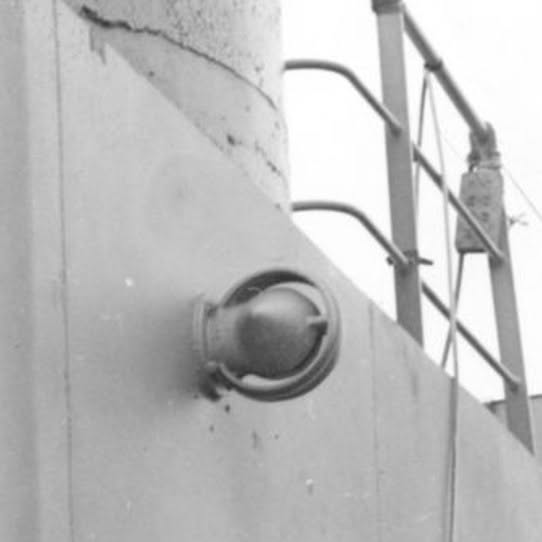

Нужен чертежик вот такой вентиляшки... :rolleyes:

Поделиться10530.07.26 07:29:25

Автор: buharev
Зарегистрирован: 23.01.16
Сообщений: 604
Последний визит:
Сегодня 09:44:22

Не попадалось. С другой стороны нет фото?

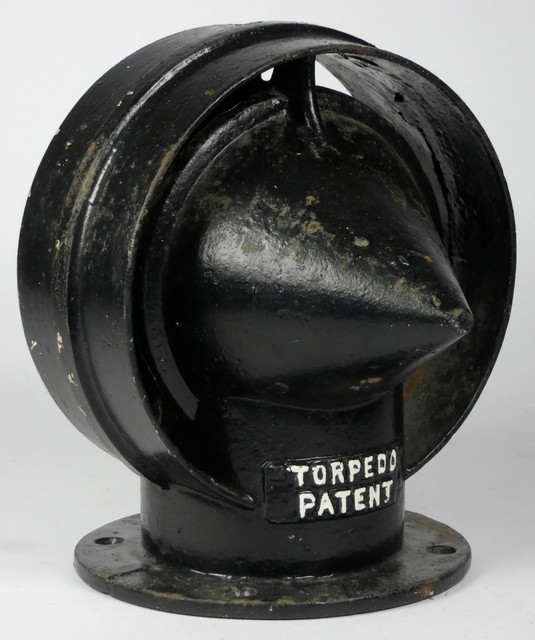

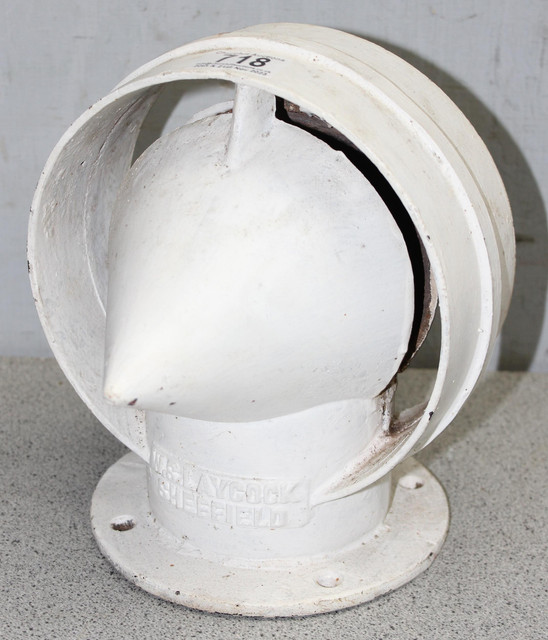

Англицкая штука.

Поделиться10630.07.26 07:55:14

Автор: buharev
Зарегистрирован: 23.01.16
Сообщений: 604
Последний визит:
Сегодня 09:44:22

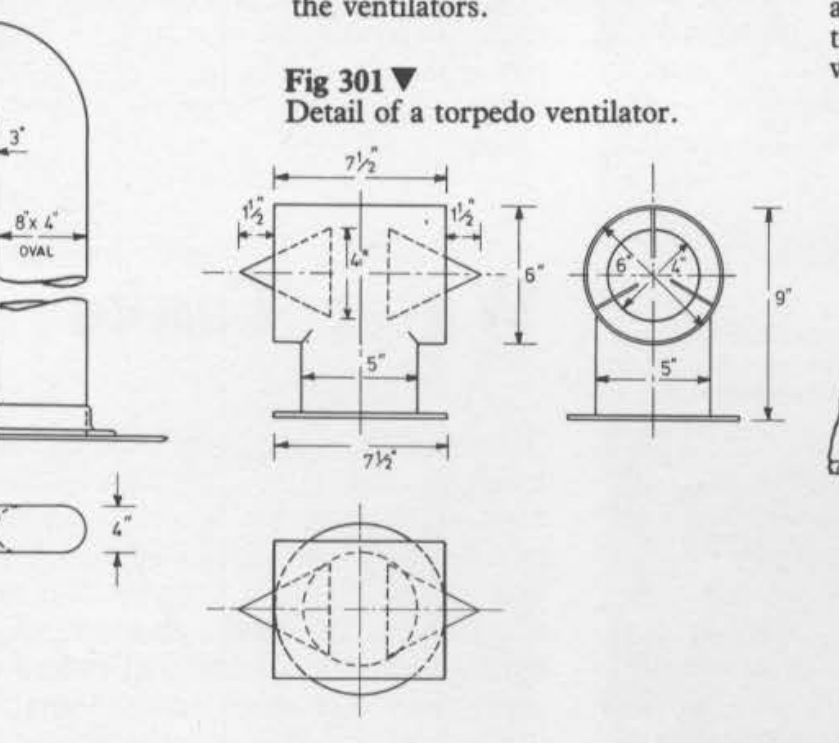

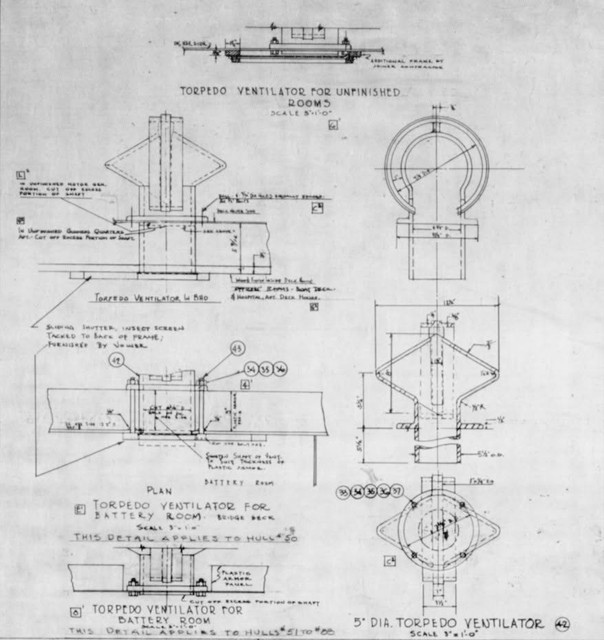

Из книжки похожий.

Поделиться10730.07.26 10:08:37

Автор: villi
Зарегистрирован: 29.11.13
Сообщений: 4667
Последний визит:
Сегодня 10:03:26

buharev написал(а):

С другой стороны нет фото?

В том то и дело , что по этим фотам не понятно что там с другой стороны, а других пока не нашел.
По логике , там должно быть выходное отверстие трубы , и вентиляшка вероятно таки вытяжная.
Хотя, два конуса и щель между ними тоже возможны и тень на фото это косвенно подтверждает.

buharev написал(а):
