Я вот тоже думаю. Растительность это конечно прикольно, но может правда сделать как Валера говорит.

52

  • Автор: shhturman
  • shhturman
  • Откуда: Санкт-Петербург
  • Зарегистрирован: 02.02.14
  • Сообщений: 1424
  • Последний визит:
    Сегодня 13:47:09
villi написал(а):

"Чё тут думать - прыгать надо.." (с)  - т.е.  строй корпус в "традиции" , а остальное "отрастишь" на станке.

Я тут всерьез увлекся писаниной про пушки... надо сдать все разделы статьи по 130/55. Вот и размечтался - сидишь пишешь, а рядом принтер сам по себе печатает...  :writing:

53

  • Автор: Maksim_Pr
  • Maksim_Pr
  • Зарегистрирован: 24.02.23
  • Сообщений: 348
  • Последний визит:
    Сегодня 10:01:30

А где будешь публиковаться?

54

  • Автор: Искандер
  • Зарегистрирован: 19.06.23
  • Сообщений: 353
  • Последний визит:
    Сегодня 12:44:54
Maksim_Pr написал(а):

А где будешь публиковаться?

Поддерживаю вопрос! Я бы эту статью для себя прикупил...

55

  • Автор: shhturman
  • shhturman
  • Откуда: Санкт-Петербург
  • Зарегистрирован: 02.02.14
  • Сообщений: 1424
  • Последний визит:
    Сегодня 13:47:09
Maksim_Pr написал(а):

А где будешь публиковаться?

Там, где и начал, в Гангуте. Вторую часть уже подготовили к печати... тьфу-тьфу-тьфу...

56

  • Автор: shhturman
  • shhturman
  • Откуда: Санкт-Петербург
  • Зарегистрирован: 02.02.14
  • Сообщений: 1424
  • Последний визит:
    Сегодня 13:47:09

Прикинул, на досуге, как оно будет выглядеть в 100-м масштабе...
В рабочую площадь принтера помещается, но... не влезают имеемые под рукой мотор (RS-380) и стандартные сервы... :dontknow:

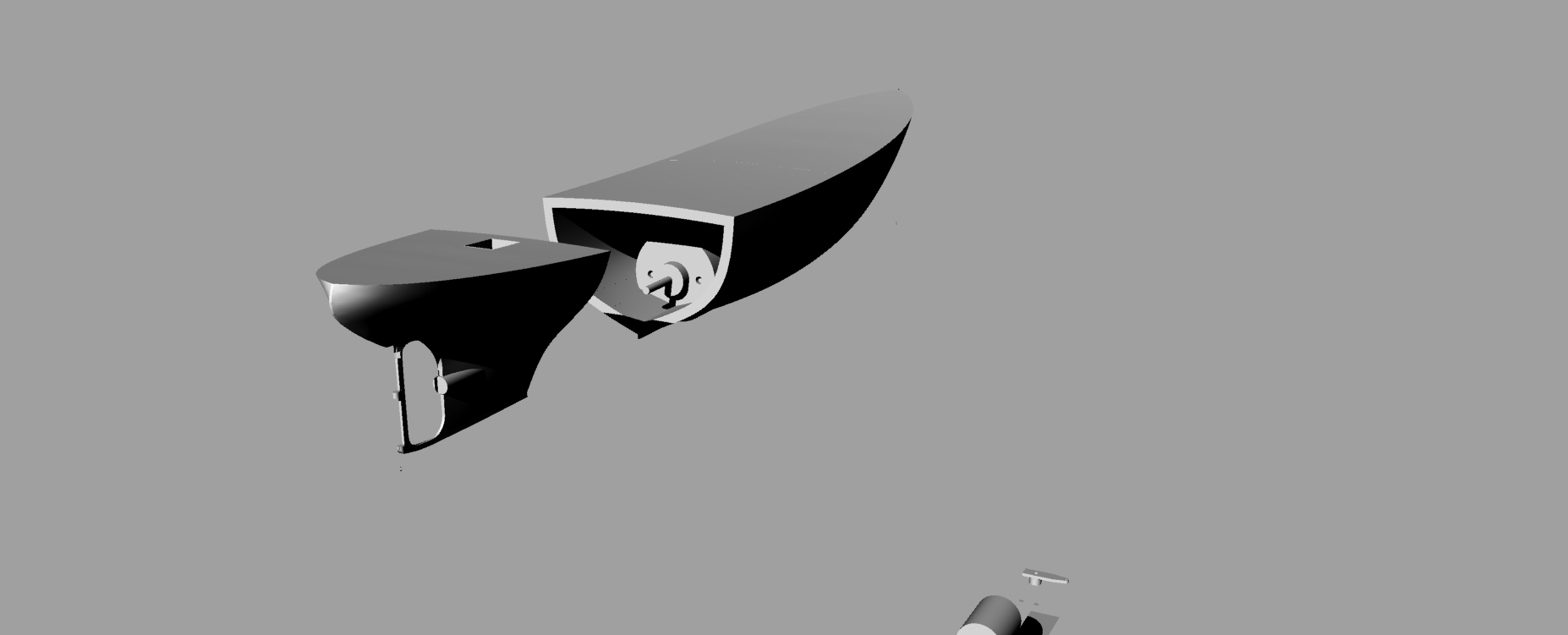

https://upforme.ru/uploads/0013/94/06/9/t964787.jpg

В 75-м немного получше, но тоже - все предельно плотно...

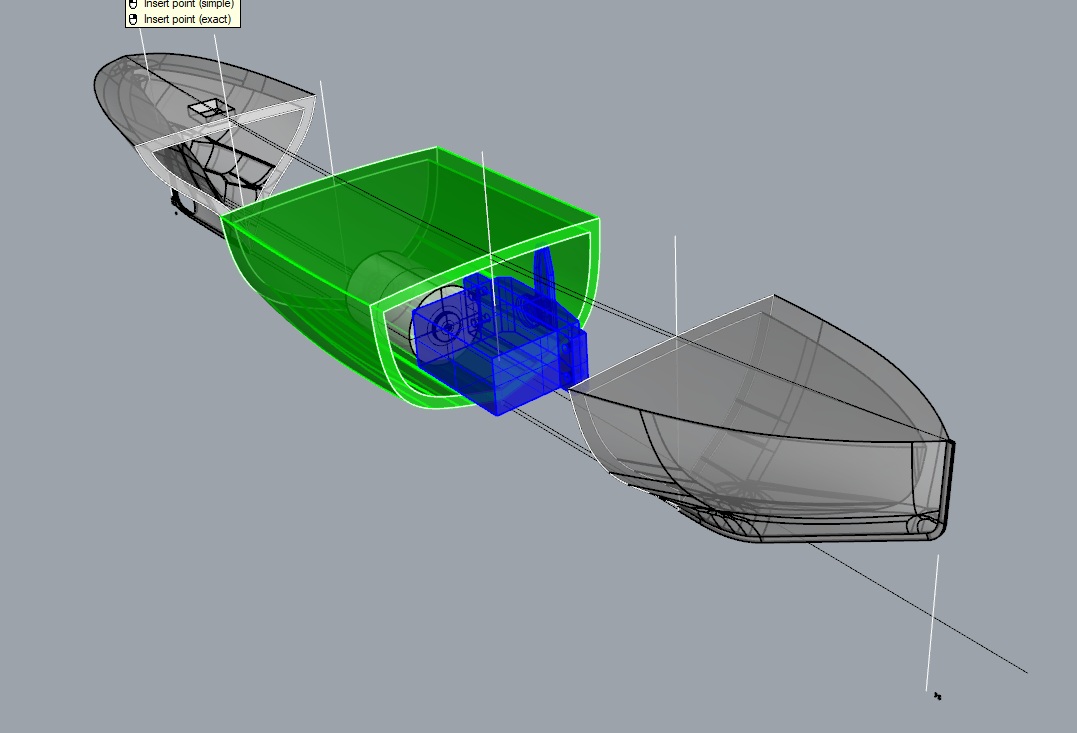

https://upforme.ru/uploads/0013/94/06/9/t752120.jpg

Отредактировано shhturman (06.04.25 17:18:47)

57

  • Автор: shhturman
  • shhturman
  • Откуда: Санкт-Петербург
  • Зарегистрирован: 02.02.14
  • Сообщений: 1424
  • Последний визит:
    Сегодня 13:47:09
villi написал(а):

Скорее всего именно так - этот профиль (планширь) опирается на стойку из уголка с  бОльшей полочкой как раз  в 45 мм.

Так то оно так. Но ширина планширя в 45 мм как то настораживает, при том, что на аналогичных посудинах с деревянными планширями их ширина доходит до 180мм.

58

  • Автор: villi
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 4434
  • Последний визит:
    Сегодня 11:53:59
shhturman написал(а):

Но ширина планширя в 45 мм как то настораживает, при том, что на аналогичных посудинах с деревянными планширями их ширина доходит до 180мм.

  Думается , что тут все логично : если планширь деревянный то он широкий , если из металла (см. фрагмент Шершова)  то он гораздо уже .
Размеры проката "особого вида фигурной стали" надо  смотреть в сортаменте , но на твоем чертеже есть нужный размер.  Мне кажется этого вполне достаточно. :yep:

59

  • Автор: villi
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 4434
  • Последний визит:
    Сегодня 11:53:59
shhturman написал(а):

Но ширина планширя в 45 мм как то настораживает

У тебя на чертеже ширина планширя 100 мм.   :flag:

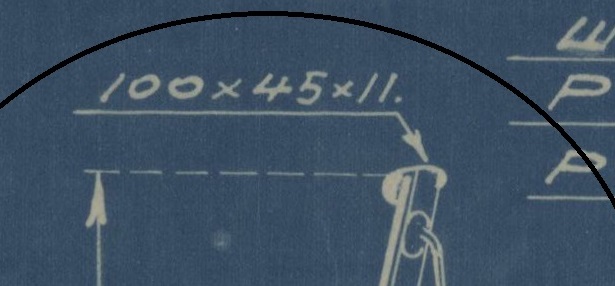

https://i.postimg.cc/dQyJpD9Q/1.jpg

60

  • Автор: Samyn
  • Samyn
  • Откуда: М.О г Подольск микр. Львовский
  • Зарегистрирован: 16.02.16
  • Сообщений: 214
  • Последний визит:
    Сегодня 08:37:53
shhturman написал(а):

Прикинул, на досуге, как оно будет выглядеть в 100-м масштабе...
но... не влезают имеемые под рукой мотор (RS-380) и стандартные сервы...

Добавь в этому аккумулятор и регулятор скорости. Утонит все это в 100-м масштабе.

Вот в чём и классно рисовать в 3-D. Понятен конечный результат. Да и масштабы дельных вещей можно сравнить с оригиналами. Если работаеш по фотографиям.,или чертежи не точные.
У меня имеется силуэт человека (рисунок) средний рост 172см ,я его уменьшил в свой масштаб, для сравнения габаритов,высот,ширины!

Отредактировано Samyn (07.04.25 18:10:25)

61

  • Автор: shhturman
  • shhturman
  • Откуда: Санкт-Петербург
  • Зарегистрирован: 02.02.14
  • Сообщений: 1424
  • Последний визит:
    Сегодня 13:47:09
villi написал(а):

У тебя на чертеже ширина планширя 100 мм.

Вот и я о том же - мое первоначальное предположение, что 100 - это диаметр буртика - ошибочно...

villi написал(а):

если из металла (см. фрагмент Шершова)  то он гораздо уже .

Это понятно, просто я не мог найти расшифровки именно такого профиля, сомневался - а тут ширина 45, да положенная на 45-мм уголок , да + толщина фальшборта - ну никак 45 не получается, значит - 100 - это ширина. Но сам видишь - на чертеже нет "свеса" лишних 50мм профиля во внутреннюю часть борта... :tomato: Или остаток "заворачивался", поскольку 11 - толщина профиля?

Отредактировано shhturman (07.04.25 20:44:15)

62

  • Автор: shhturman
  • shhturman
  • Откуда: Санкт-Петербург
  • Зарегистрирован: 02.02.14
  • Сообщений: 1424
  • Последний визит:
    Сегодня 13:47:09
Samyn написал(а):

Добавь в этому аккумулятор и регулятор скорости. Утонит все это в 100-м масштабе.

Однозначно... + приемник... :dontknow:

63

  • Автор: villi
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 4434
  • Последний визит:
    Сегодня 11:53:59
shhturman написал(а):

Но сам видишь - на чертеже нет "свеса" лишних 50мм профиля во внутреннюю часть борта...

   Насчет 50 мм не знаю  (нужны данные сортамента), но "свес" профиля  внутрь есть и у Шершова и у тебя.  :yep:

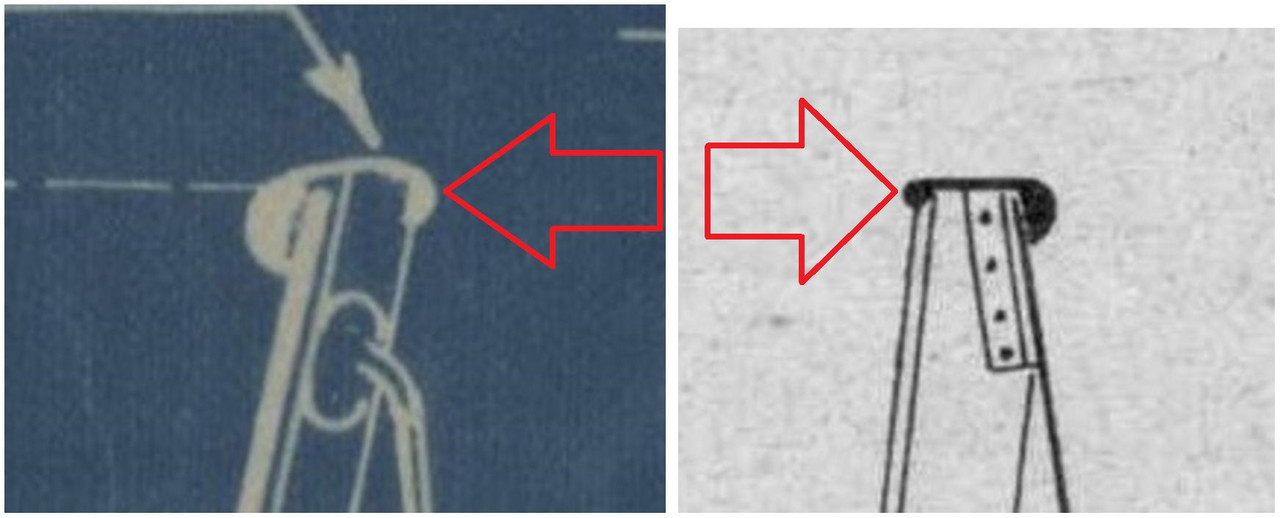

https://i.postimg.cc/QdkM9vTL/3.jpgbmp картинки

64

  • Автор: villi
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 4434
  • Последний визит:
    Сегодня 11:53:59

Всё нормально чертится и стыкуется  и с Шершовым и с твоим чертежом. Не вижу никаких проблем. :flag:

https://i.postimg.cc/prmNqpCj/7.jpg

65

  • Автор: shhturman
  • shhturman
  • Откуда: Санкт-Петербург
  • Зарегистрирован: 02.02.14
  • Сообщений: 1424
  • Последний визит:
    Сегодня 13:47:09
villi написал(а):

Всё нормально чертится и стыкуется  и с Шершовым и с твоим чертежом. Не вижу никаких проблем.

Блин, Валера, спасибо. А я эти самые 100мм мерял от внутрянки большого полушария... :blush:

66

  • Автор: Kronma
  • Kronma
  • Откуда: Москва
  • Зарегистрирован: 13.12.13
  • Сообщений: 657
  • Последний визит:
    Сегодня 13:26:56
shhturman написал(а):

не влезают имеемые под рукой мотор (RS-380) и стандартные сервы...

Для таких моделей используют моторчики от мобильных телефонов и микро сервоприводы.  8-)

67

  • Автор: shhturman
  • shhturman
  • Откуда: Санкт-Петербург
  • Зарегистрирован: 02.02.14
  • Сообщений: 1424
  • Последний визит:
    Сегодня 13:47:09
Kronma написал(а):

Для таких моделей используют моторчики от мобильных телефонов и микро сервоприводы.

Это понятно... тогда и приемник надо подбирать "микро"... o.O

villi написал(а):

Всё нормально чертится и стыкуется  и с Шершовым и с твоим чертежом. Не вижу никаких проблем.

Вот по этим "никаким проблемам" очередной вопрос клубу знатоков:
Фальшборт имеет по всей протяженности разный угол наклона к вертикали. Конструкция такого швеллера для планширя для плотного прилегания к листу фальшборта не особо располагает к его "гнутию". Соответственно - легче было гнуть верхнюю кроку 4-мм фальшборта, чтобы она прилегала к внешнему "полушарию" :writing:  И да - а как он вообще крепился к фальшборту? Посредством полки из уголка стойки фальшборта? :dontknow:

68

  • Автор: villi
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 4434
  • Последний визит:
    Сегодня 11:53:59
shhturman написал(а):

Вот по этим "никаким проблемам" очередной вопрос клубу знатоков:

У Шершова показан вариант с отогнутым полукругом . Нагреть профиль и доработать кувалдометром по месту - святое дело. И всего то 4-5 мм толщины.  8-)

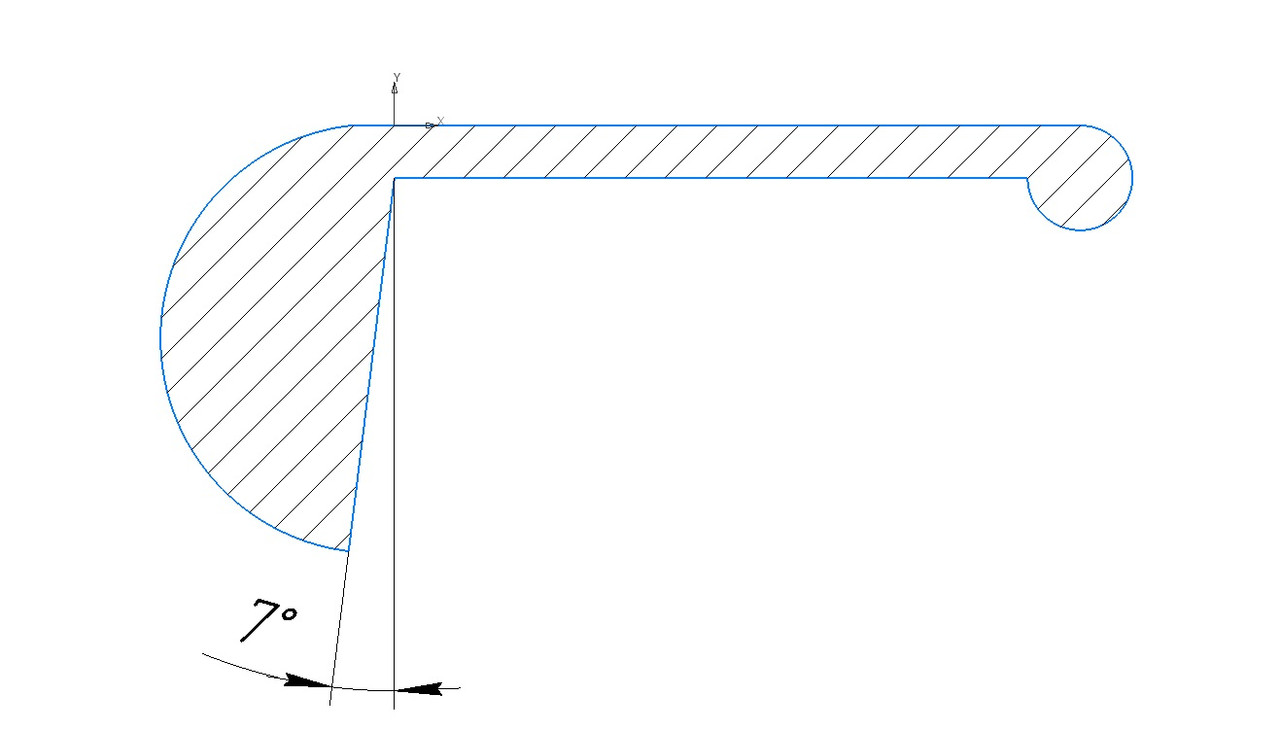

https://i.postimg.cc/KYcj2NpP/1.jpg

69

  • Автор: villi
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 4434
  • Последний визит:
    Сегодня 11:53:59
shhturman написал(а):

И да - а как он вообще крепился к фальшборту?

  Гужоном к верхней кромке листа фальшборта. Сквозь лист к полукругу этого профиля.
Так же полукругом усиливали свободную кромку ширстрека чтобы при продольных изгибах корпуса не получить гофру или трещину. На твоем чертеже миделя этот полукруг обязан присутствовать.

70

  • Автор: villi
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 4434
  • Последний визит:
    Сегодня 11:53:59

Ага.. вот и он !  :)

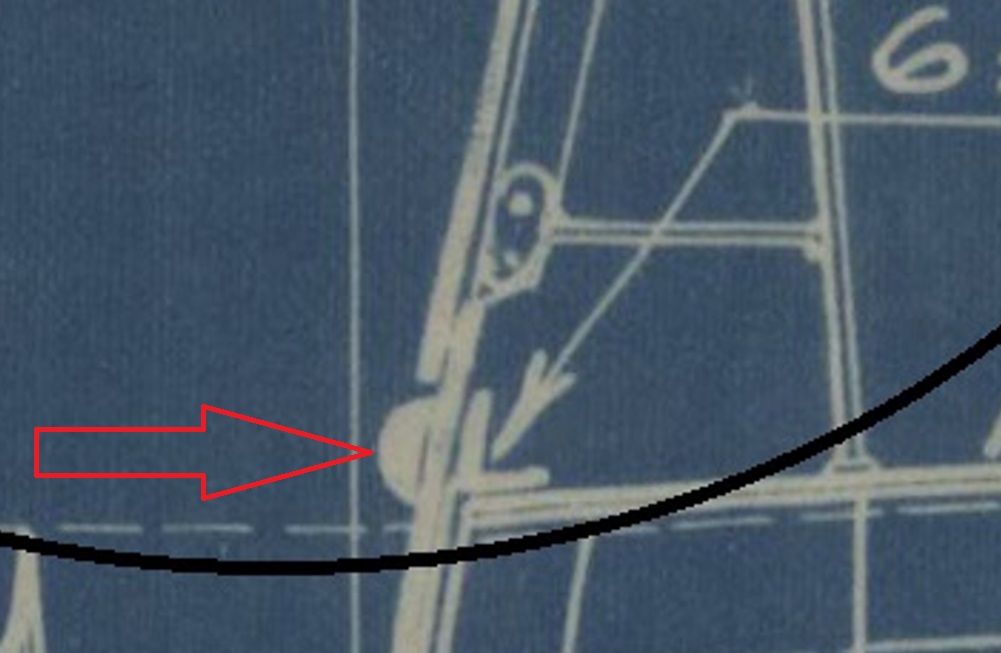

https://i.postimg.cc/fTh0PxsK/2.jpg

71

  • Автор: shhturman
  • shhturman
  • Откуда: Санкт-Петербург
  • Зарегистрирован: 02.02.14
  • Сообщений: 1424
  • Последний визит:
    Сегодня 13:47:09
villi написал(а):

Так же полукругом усиливали свободную кромку ширстрека чтобы при продольных изгибах корпуса не получить гофру или трещину. На твоем чертеже миделя этот полукруг обязан присутствовать.

На модели я его показал. С ним проще чем с планширем... :yep:
