П/х Благоев ( ss Songa 1921)

Страница:   1 2 3 4 5

Сообщений 201 страница 236 из 236

201

  • Автор: villi
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 4434
  • Последний визит:
    Сегодня 11:53:59

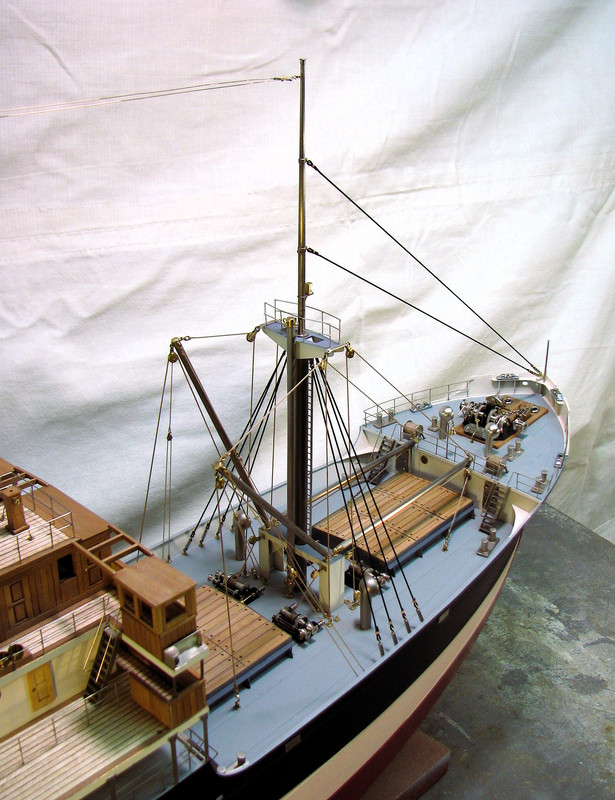

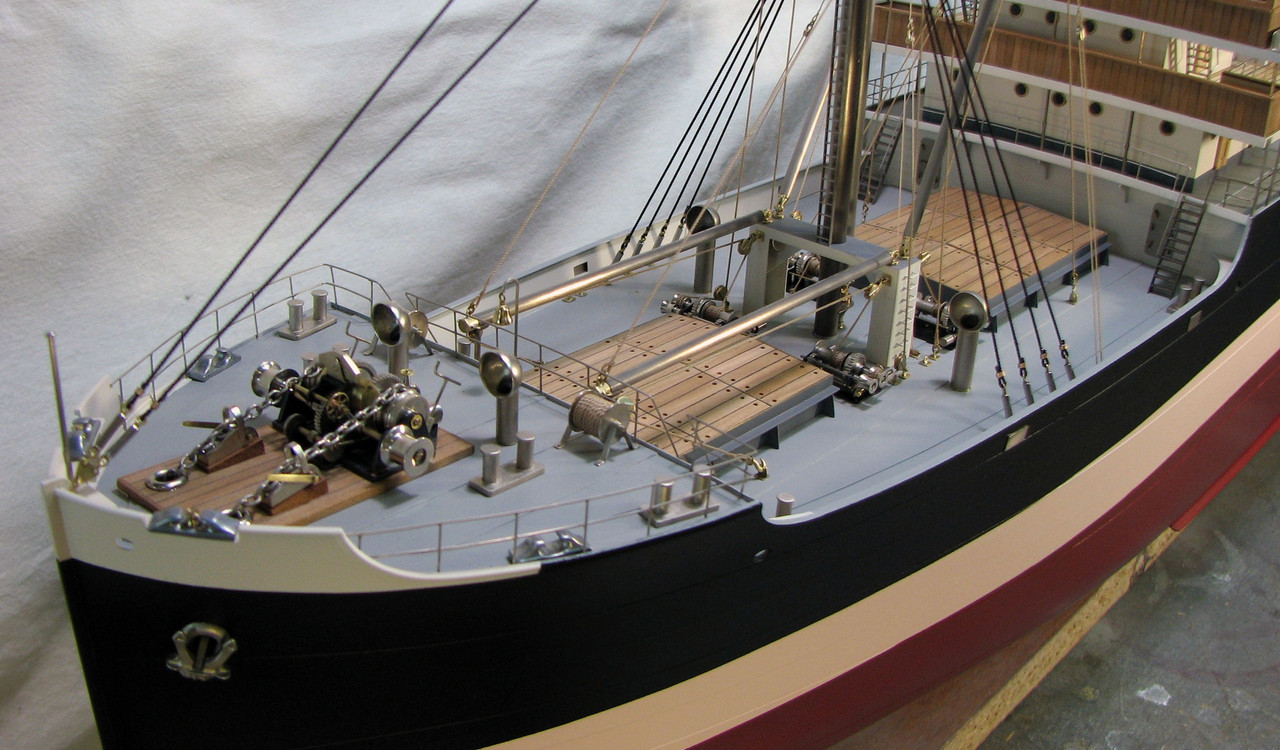

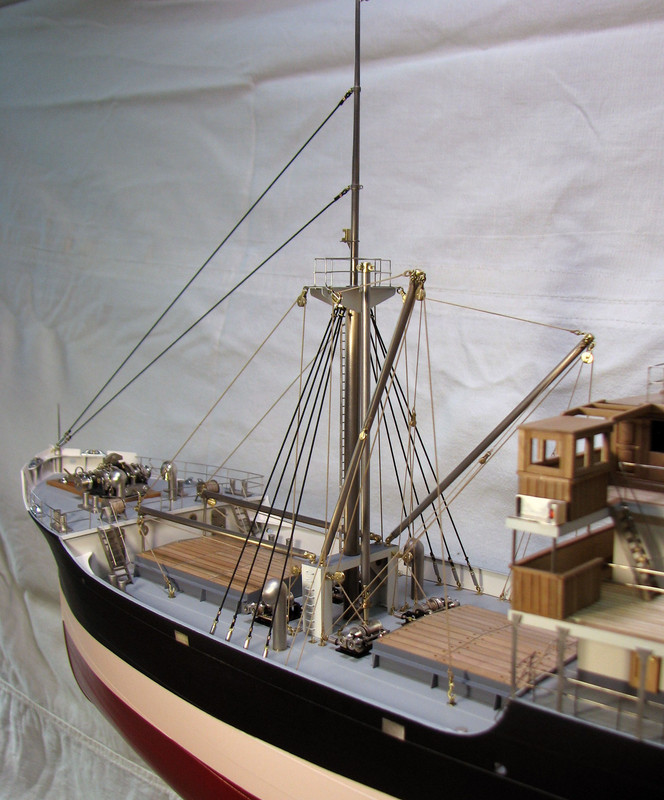

Грузовое устройство фок-мачты в сборе ....

https://i.postimg.cc/TwbGHSh8/188.jpg

https://i.postimg.cc/13YQRPqh/189.jpg

https://i.postimg.cc/htGnqhh1/190.jpg

https://i.postimg.cc/jjwrL9HW/191.jpg

https://i.postimg.cc/9f6HTpbL/192.jpg

202

  • Автор: villi
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 4434
  • Последний визит:
    Сегодня 11:53:59

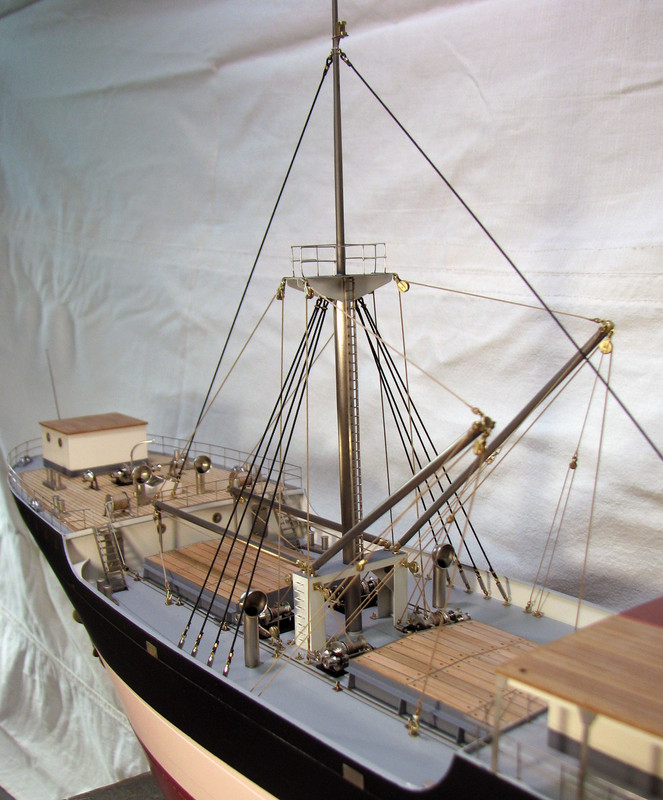

.. и , соответственно - грот-мачты..

https://i.postimg.cc/kXTrw9w6/193.jpg

https://i.postimg.cc/jS2pF9k8/194.jpg

203

  • Автор: villi
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 4434
  • Последний визит:
    Сегодня 11:53:59

Гребной винт , этапы:

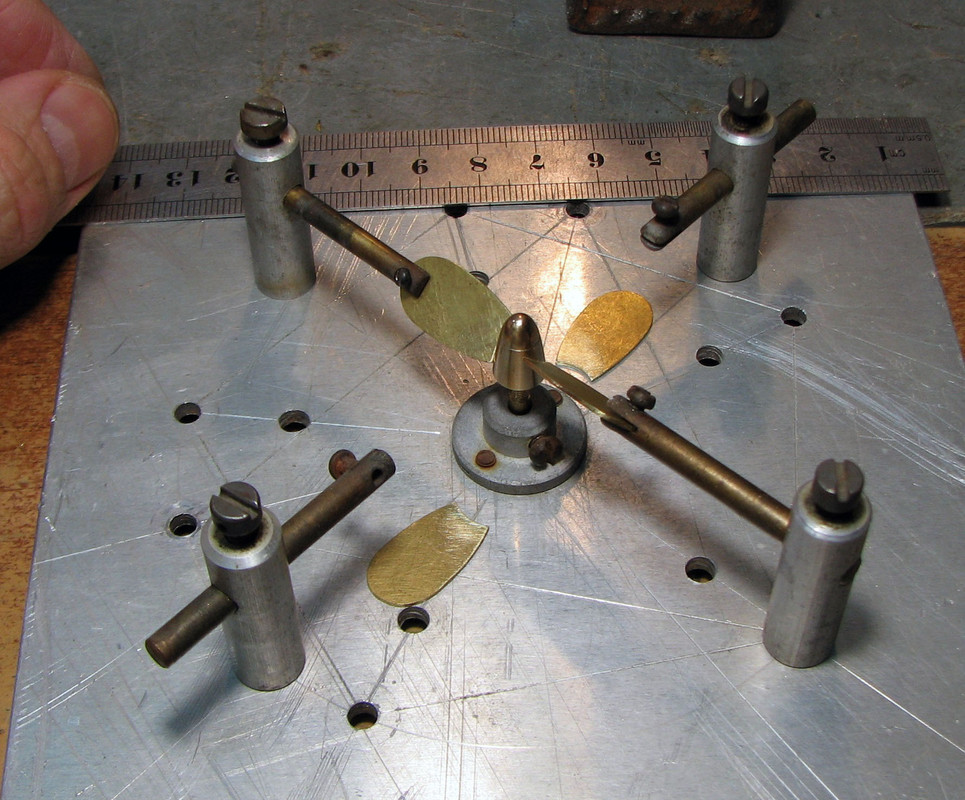

1.  сборка деталек на стенде

https://i.postimg.cc/QtGvVMNP/195.jpg

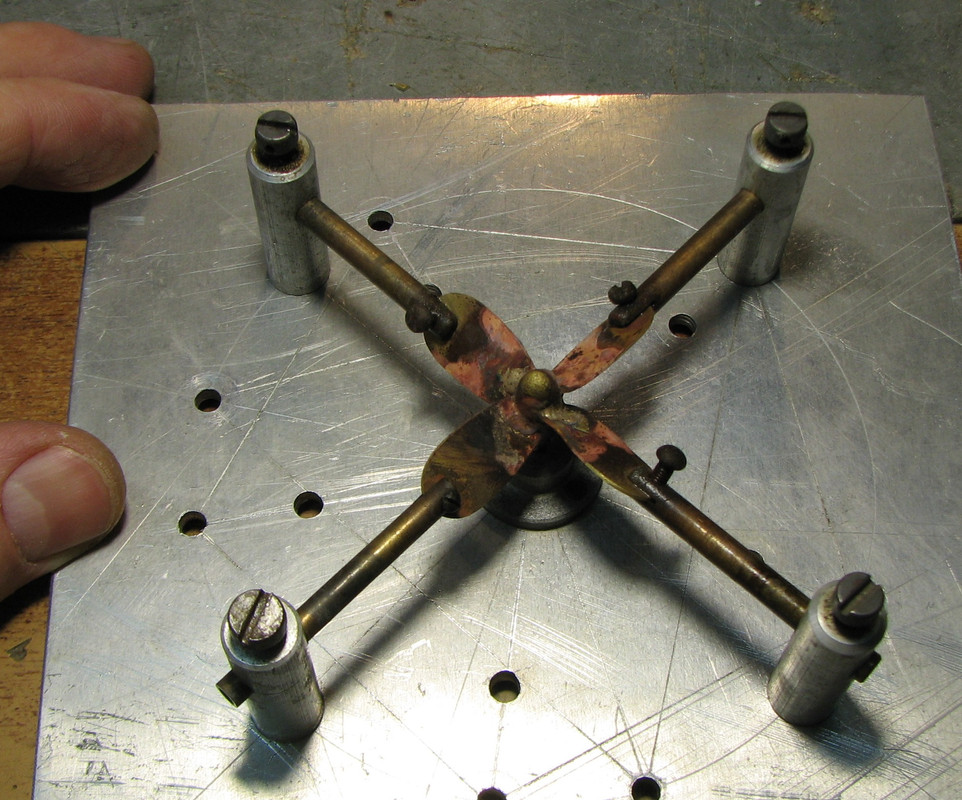

2. вид после пайки твердым припоем

https://i.postimg.cc/rFnbxjF5/196.jpg

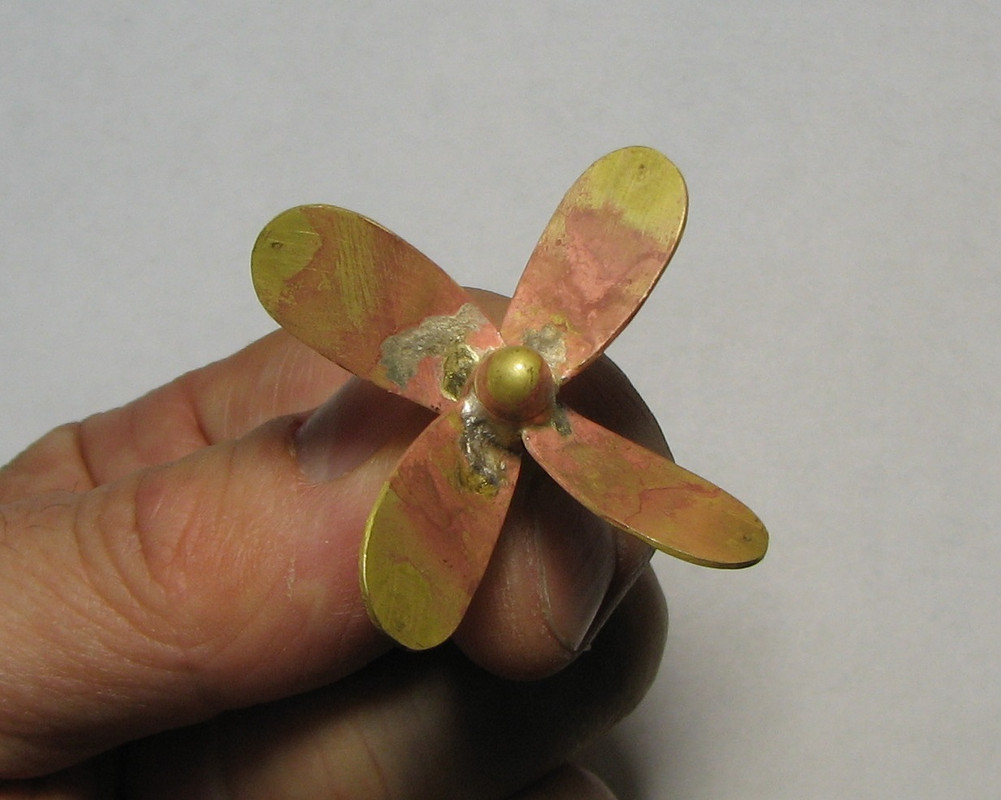

3. вид после отмачивания в р-ре лимонки (30-40 мин)

https://i.postimg.cc/SRm57tMf/197.jpg

204

  • Автор: villi
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 4434
  • Последний визит:
    Сегодня 11:53:59

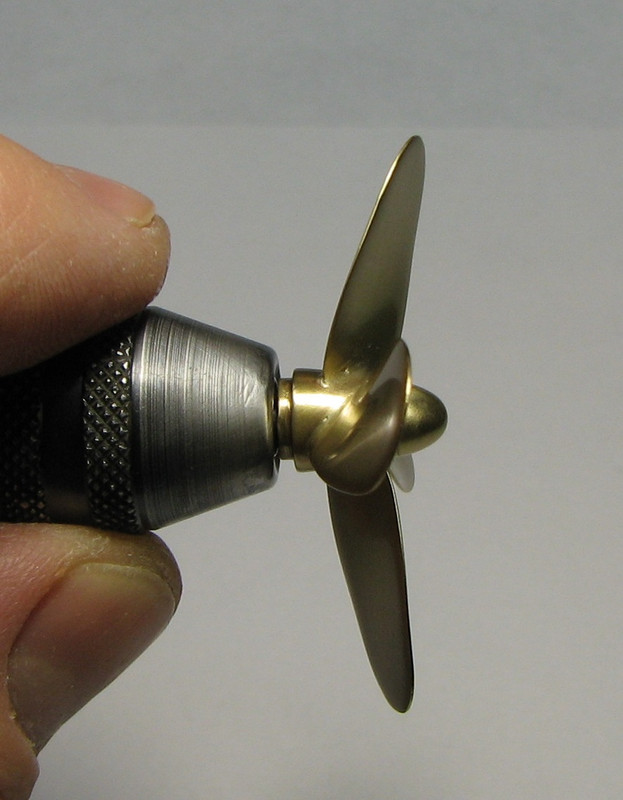

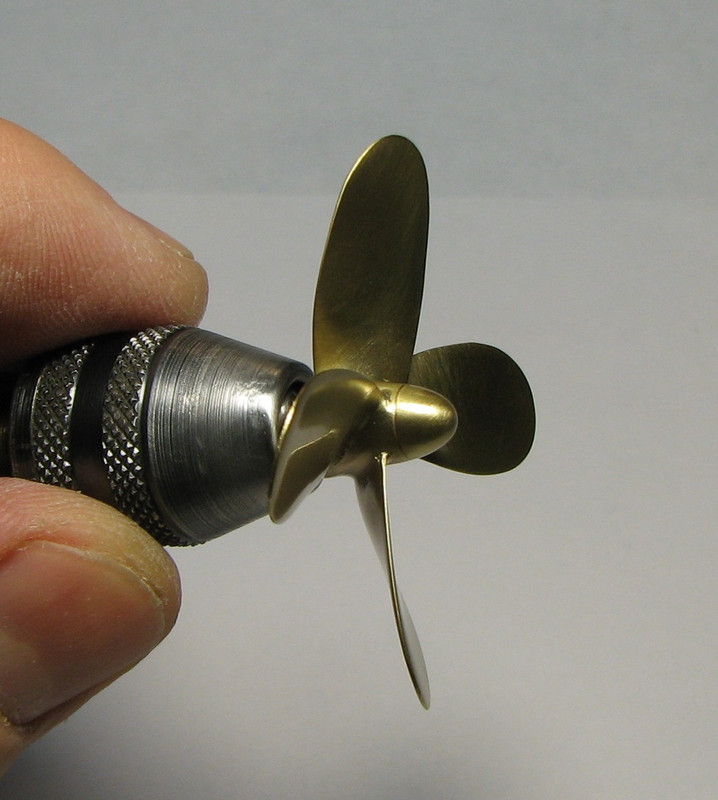

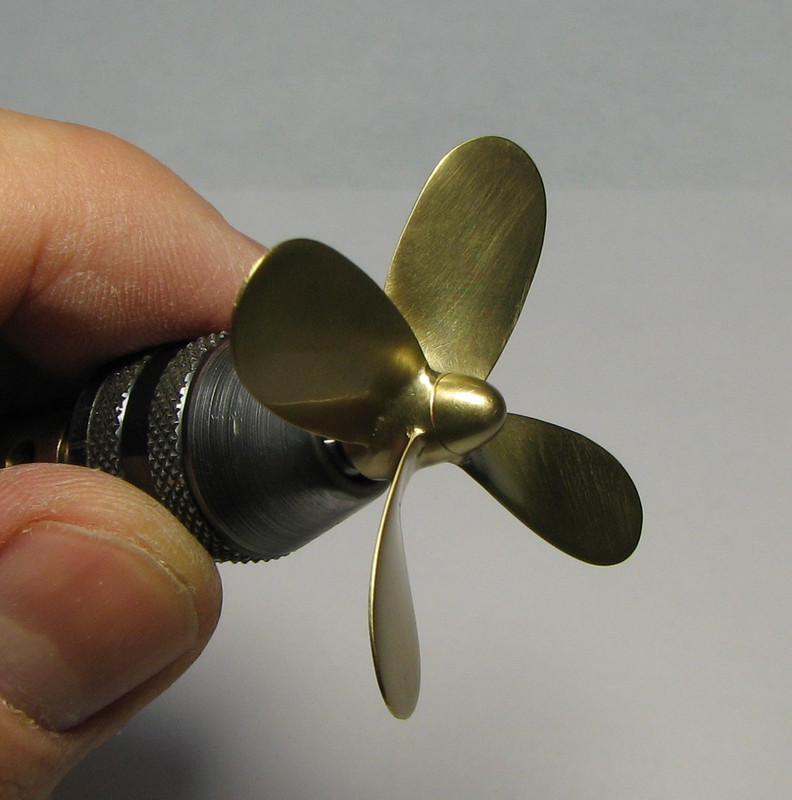

После корректировки профиля лопастей и полировки:

https://i.postimg.cc/cCTzDM7y/198.jpg

https://i.postimg.cc/SQGHNqBT/199.jpg

https://i.postimg.cc/YqqZvZkp/200.jpg

205

  • Автор: villi
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 4434
  • Последний визит:
    Сегодня 11:53:59

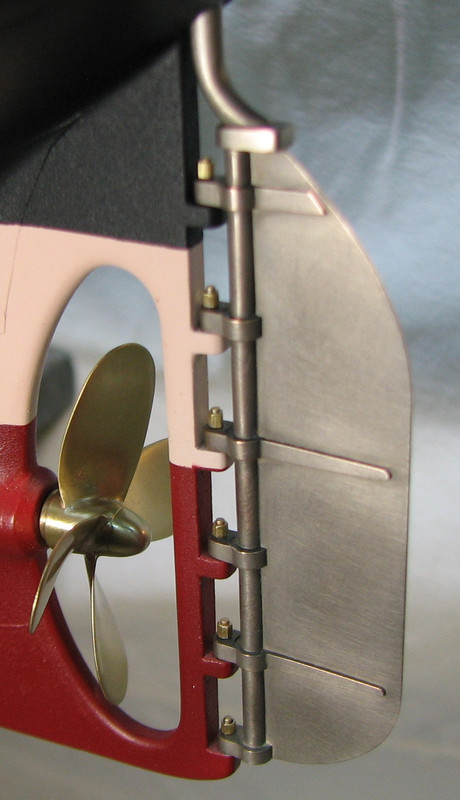

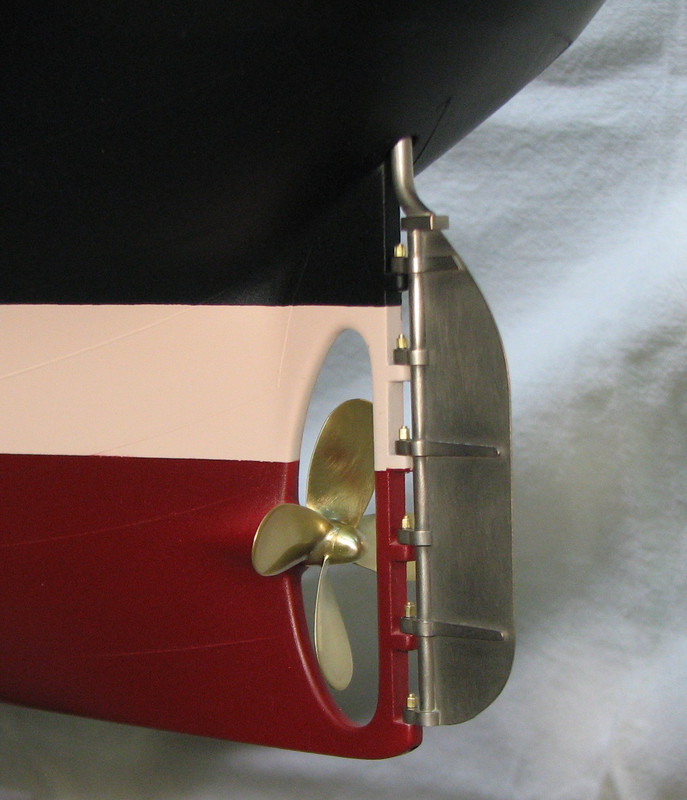

Гребной винт на своём месте.

https://i.postimg.cc/pVk1MCj3/201.jpg

https://i.postimg.cc/L6XQ9PB5/202.jpg

https://i.postimg.cc/5NR76tn3/203.jpg

206

  • Автор: Алексей Логинов
  • Алексей Логинов
  • Зарегистрирован: 29.11.13
  • Сообщений: 1892
  • Последний визит:
    Сегодня 14:17:59

Как обычно, Валера. Всё по высшему разряду! Четко, аккуратно, красиво!

207

  • Автор: villi
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 4434
  • Последний визит:
    Сегодня 11:53:59

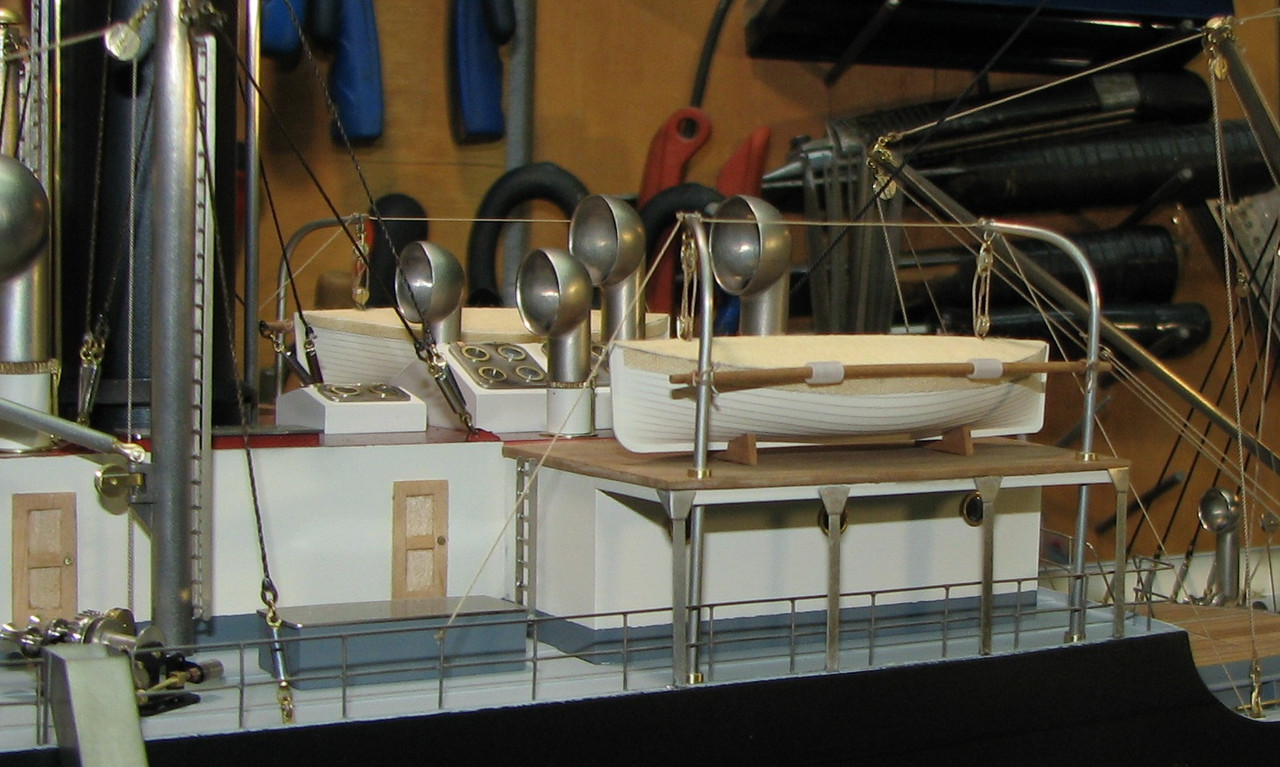

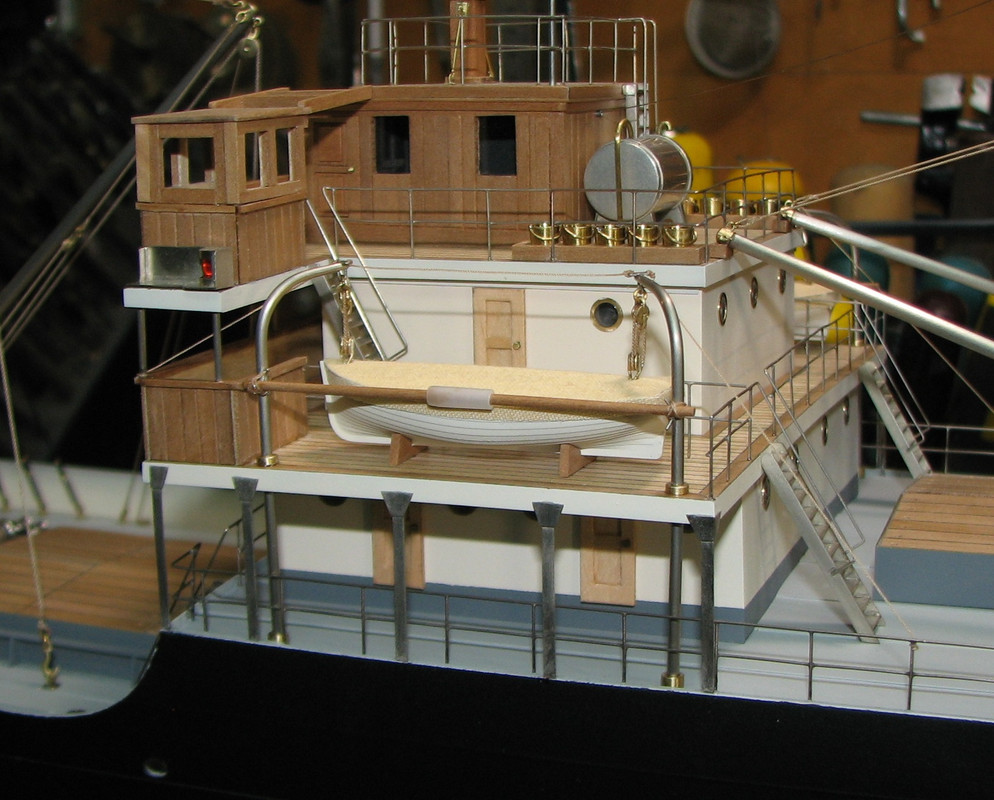

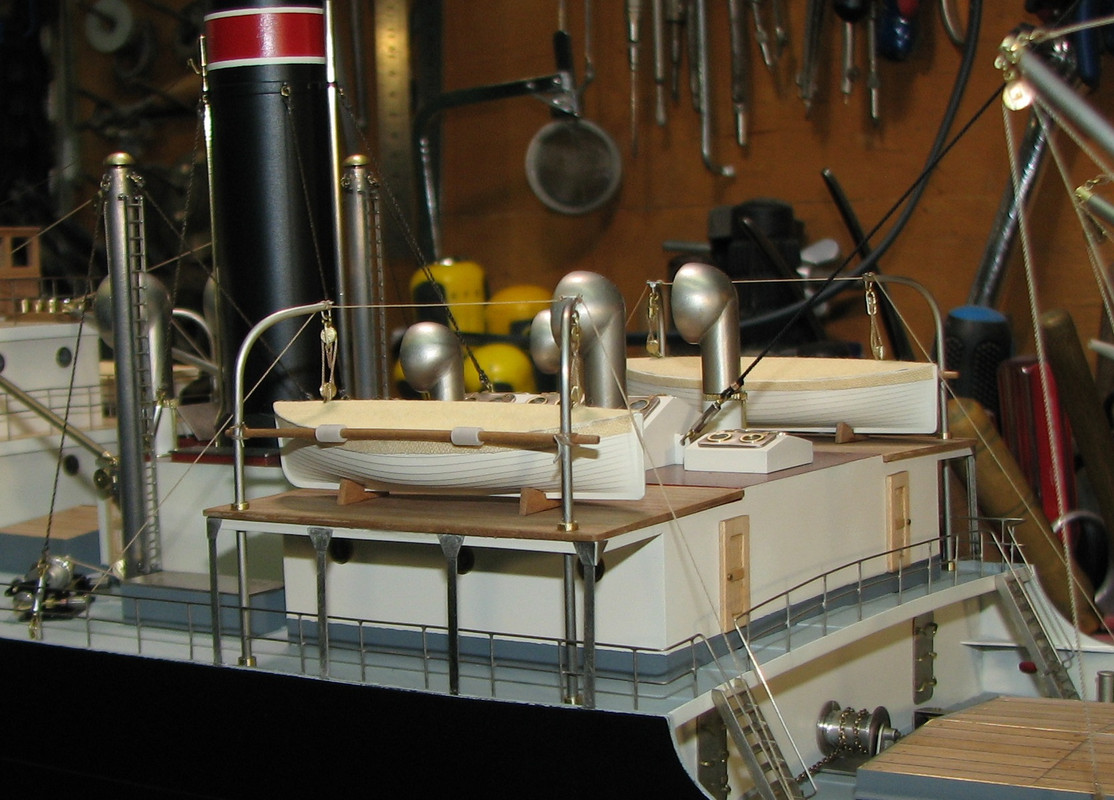

Спасательные и рабочие шлюпки установлены на штатных местах.

https://i.postimg.cc/vZQX9J3R/209.jpg

https://i.postimg.cc/SxDdGgvn/210.jpg

https://i.postimg.cc/6QPhkyww/211.jpg

https://i.postimg.cc/7LhVtSFm/212.jpg

208

  • Автор: villi
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 4434
  • Последний визит:
    Сегодня 11:53:59

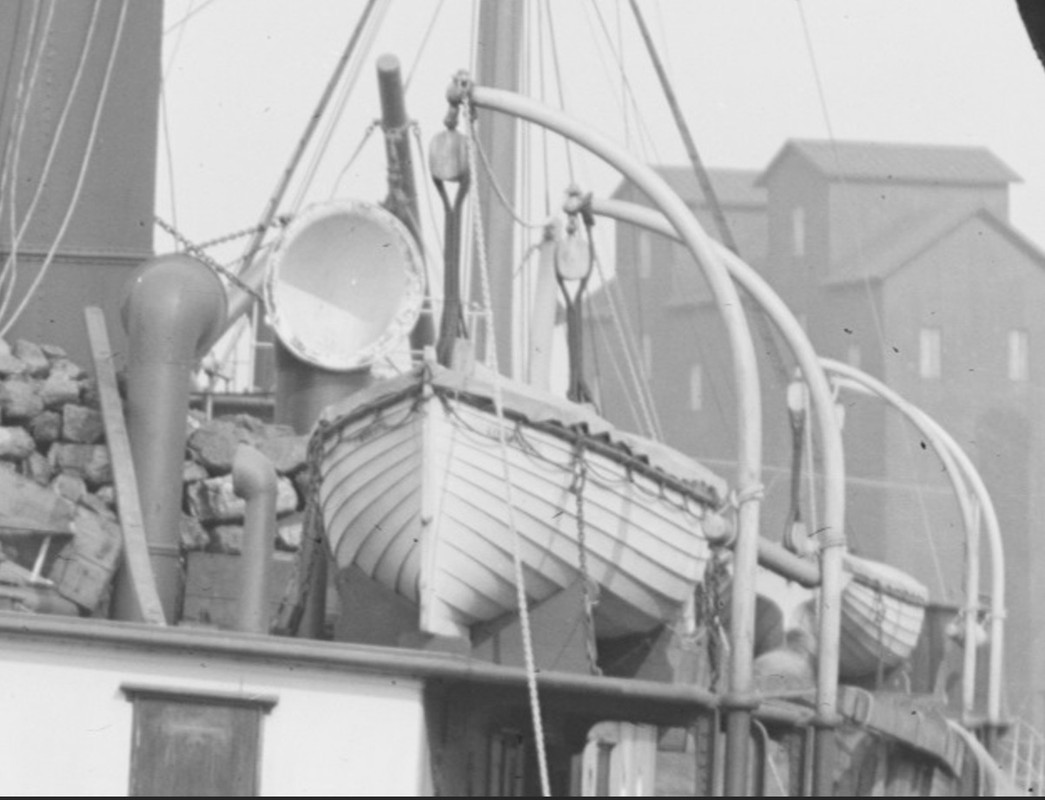

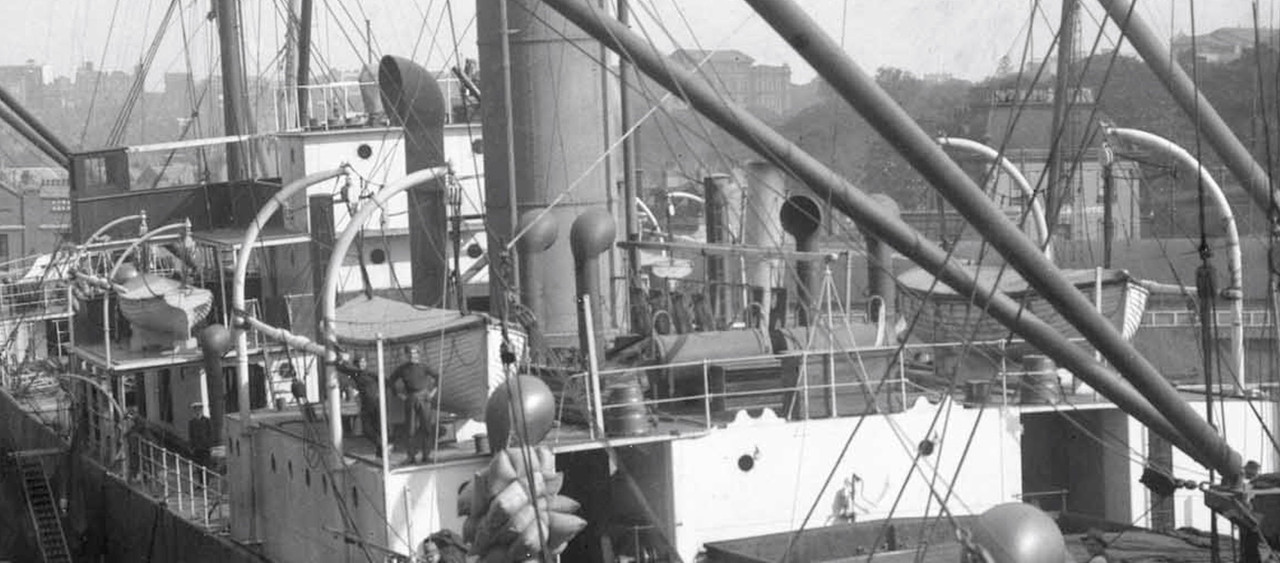

У тех кто "в теме"  может возникнуть вопрос по поводу  якобы "неправильного" крепления  бруса с кольцевыми кранцами.
Во избежание сего казуса выкладываю подтверждающие фото - такой вариант хранения бруса БЫЛ.

https://i.postimg.cc/05ShkqzP/s1.jpg

https://i.postimg.cc/x1fZ3Jt1/s2.jpg

https://i.postimg.cc/SxgvTSv7/s3.jpg

209

  • Автор: Искандер
  • Зарегистрирован: 19.06.23
  • Сообщений: 353
  • Последний визит:
    Сегодня 12:44:54

Да, дело, видимо, идёт к завершению... ВЕЛИКОЛЕПНАЯ модель получается!  :flag:

210

  • Автор: shhturman
  • shhturman
  • Откуда: Санкт-Петербург
  • Зарегистрирован: 02.02.14
  • Сообщений: 1424
  • Последний визит:
    Сегодня 13:47:09
villi написал(а):

Во избежание сего казуса выкладываю подтверждающие фото - такой вариант хранения бруса БЫЛ.

Валера, может я не понял, но на фотках брус с внутренней части шлюпбалок - а у тебя - снаружи... :tomato:

211

  • Автор: villi
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 4434
  • Последний визит:
    Сегодня 11:53:59
shhturman написал(а):

но на фотках

  Фотки то эти не Благоева...  :playful:

shhturman написал(а):

а у тебя - снаружи..

Только на рабочих шлюпках  - "так надо" (с)   :D  8-)

212

  • Автор: villi
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 4434
  • Последний визит:
    Сегодня 11:53:59
shhturman написал(а):

Валера, может я не понял, но на фотках брус с внутренней части шлюпбалок - а у тебя - снаружи...

  Артур , есть  вариант  и  "снаружи".  :glasses:

https://i.postimg.cc/7h2Xg9kD/ph1.jpg

213

  • Автор: Алексей Логинов
  • Алексей Логинов
  • Зарегистрирован: 29.11.13
  • Сообщений: 1892
  • Последний визит:
    Сегодня 14:17:59
villi написал(а):

У тех кто "в теме"  может возникнуть вопрос по поводу  якобы "неправильного" крепления  бруса с кольцевыми кранцами.
Во избежание сего казуса выкладываю подтверждающие фото - такой вариант хранения бруса БЫЛ.

С точки зрения логики, твой вариант как раз правильный. Т.к. шлюпка неподвижно стоит на кильблоках, следовательно о шлюпбалки она не бьется. И кранцы изнутри не нужны. Как только шлюпка вывалена, тут они понадобятся.
Вообще то здесь все понятно. Там где есть движение, там кранец и ставится. Т.е. там где висит шлюпка.

214

  • Автор: villi
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 4434
  • Последний визит:
    Сегодня 11:53:59
Алексей Логинов написал(а):

С точки зрения логики, твой вариант как раз правильный.

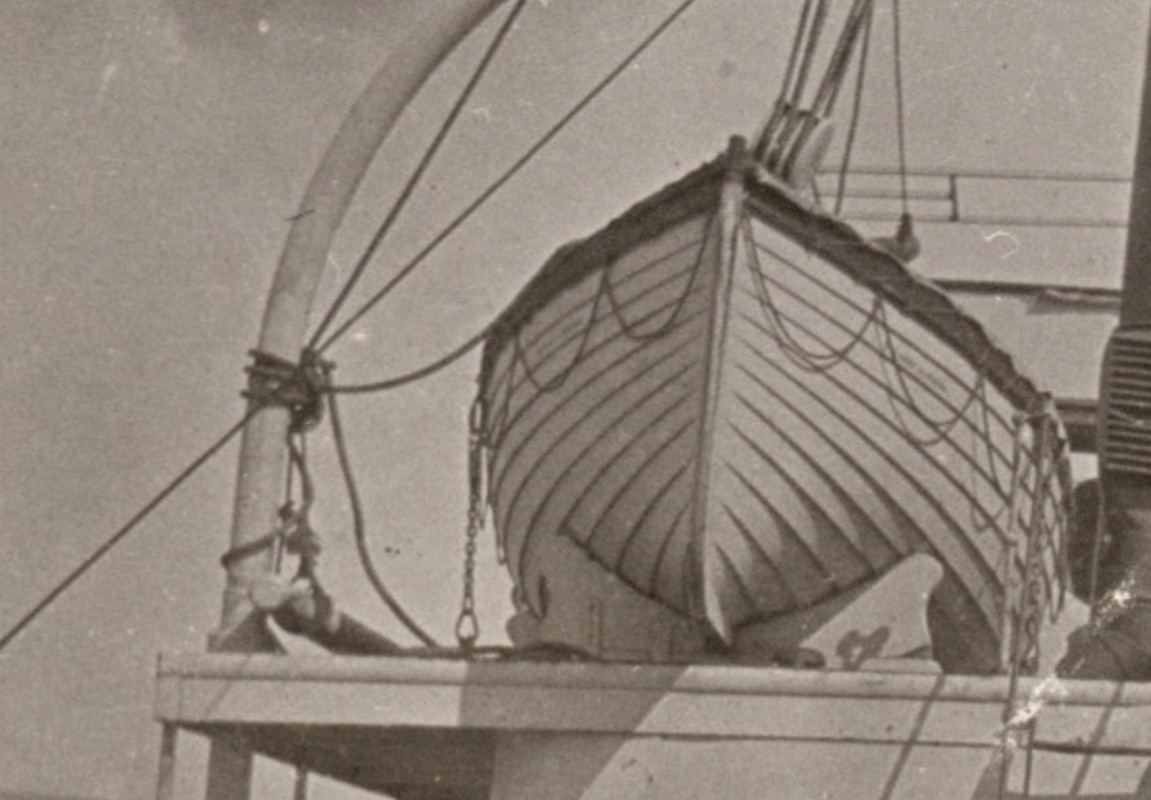

  Да , это логично , Алексей. К этому я бы еще добавил что при варианте  "брус внутри" его быстро могли сбросить до уровня который не мешает вывалу шлюпки за борт. В то же время брус остается связанным со шлюпбалкой без опасения улететь в не контролируемое путешествие , например при качке.

https://i.postimg.cc/qqtVQsgH/1.jpg

215

  • Автор: villi
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 4434
  • Последний визит:
    Сегодня 11:53:59

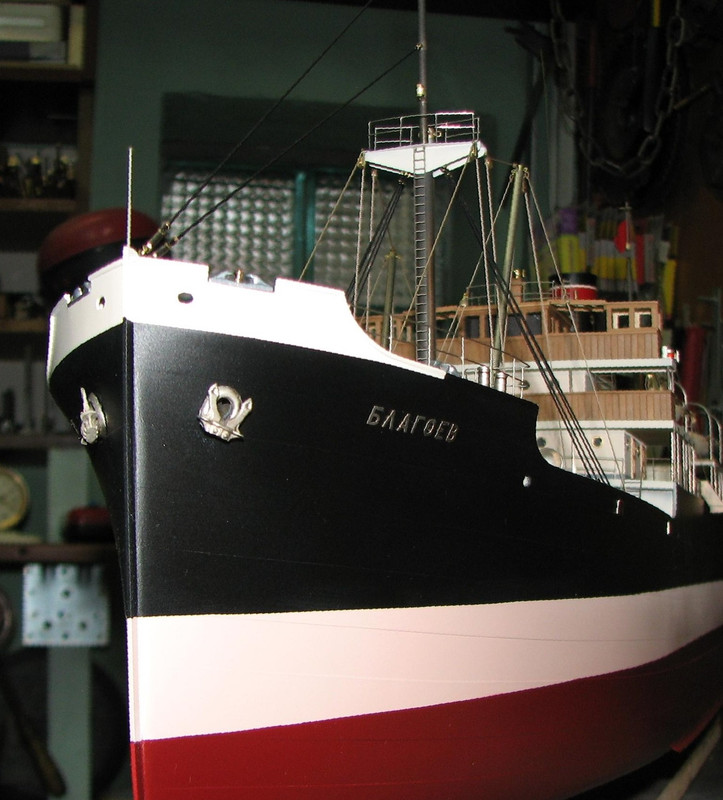

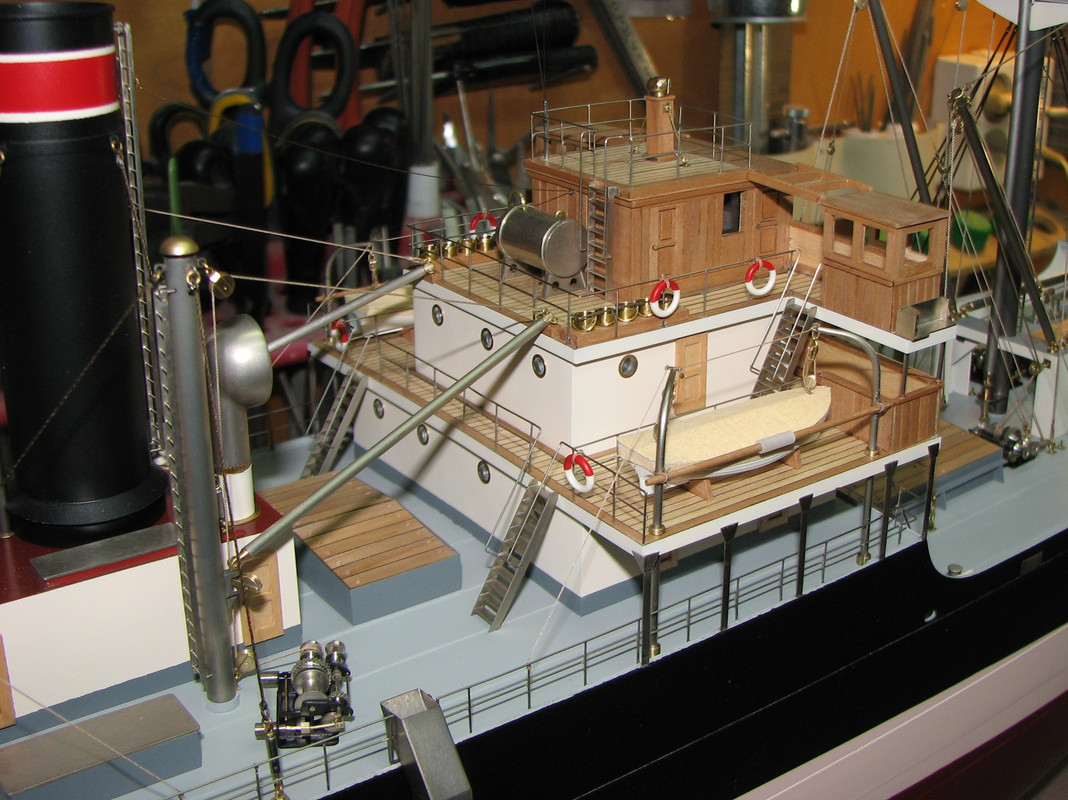

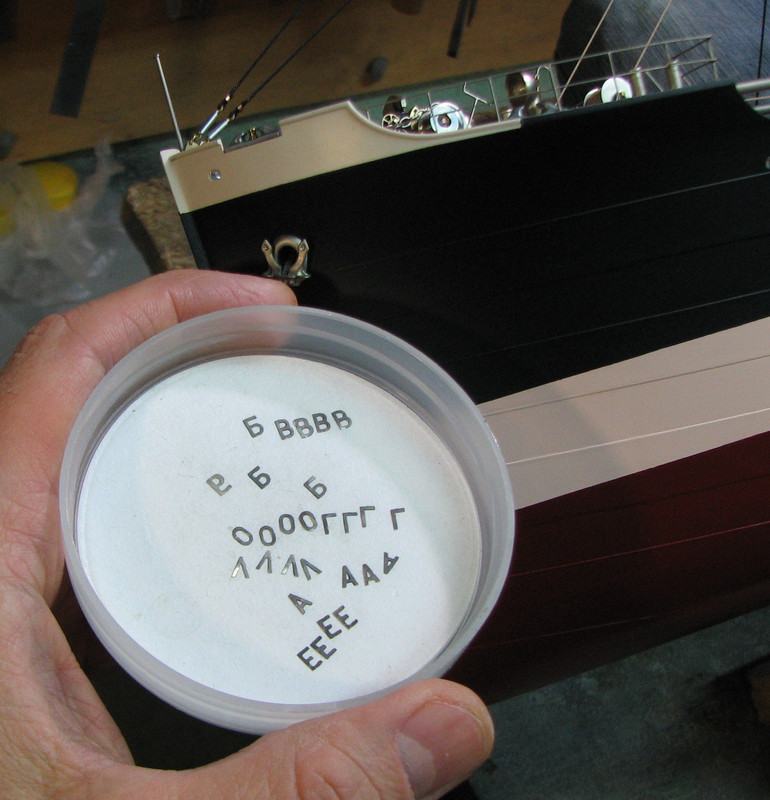

Финальные операции - буквы названия и спаскруги.

https://i.postimg.cc/TYpxG3vS/213.jpg

https://i.postimg.cc/Xv06wKBS/214.jpg

https://i.postimg.cc/Pr9jqntq/215.jpg

216

  • Автор: villi
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 4434
  • Последний визит:
    Сегодня 11:53:59

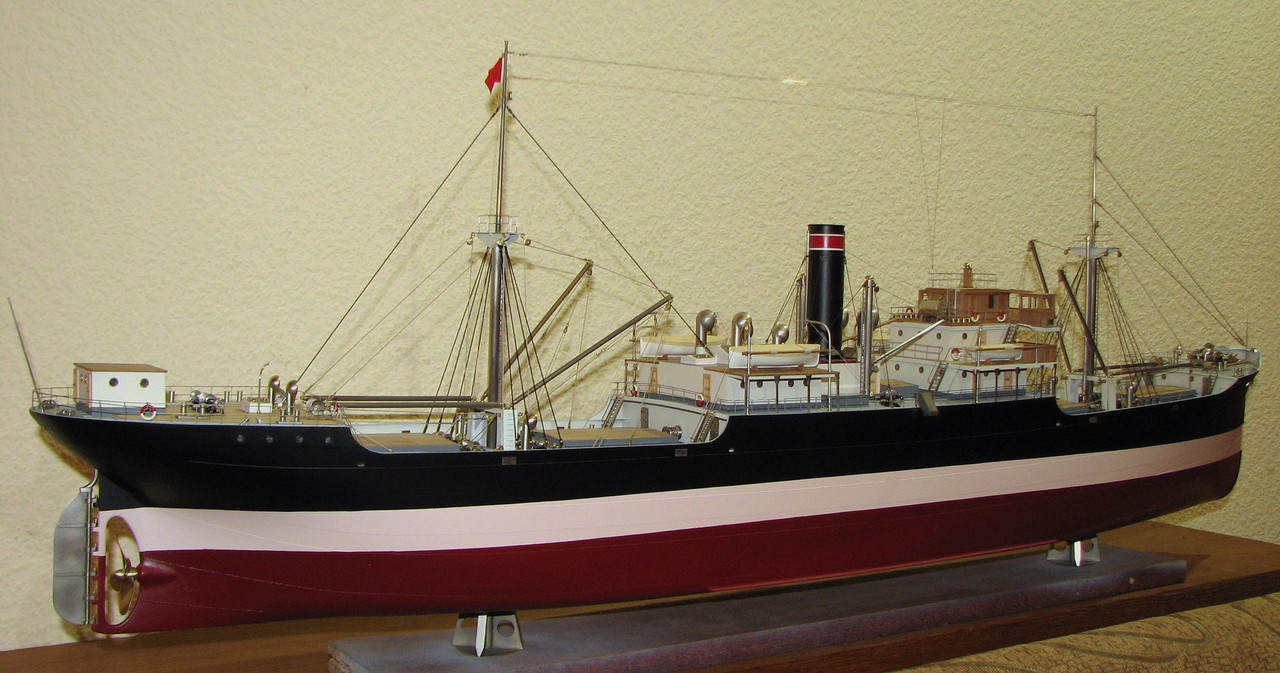

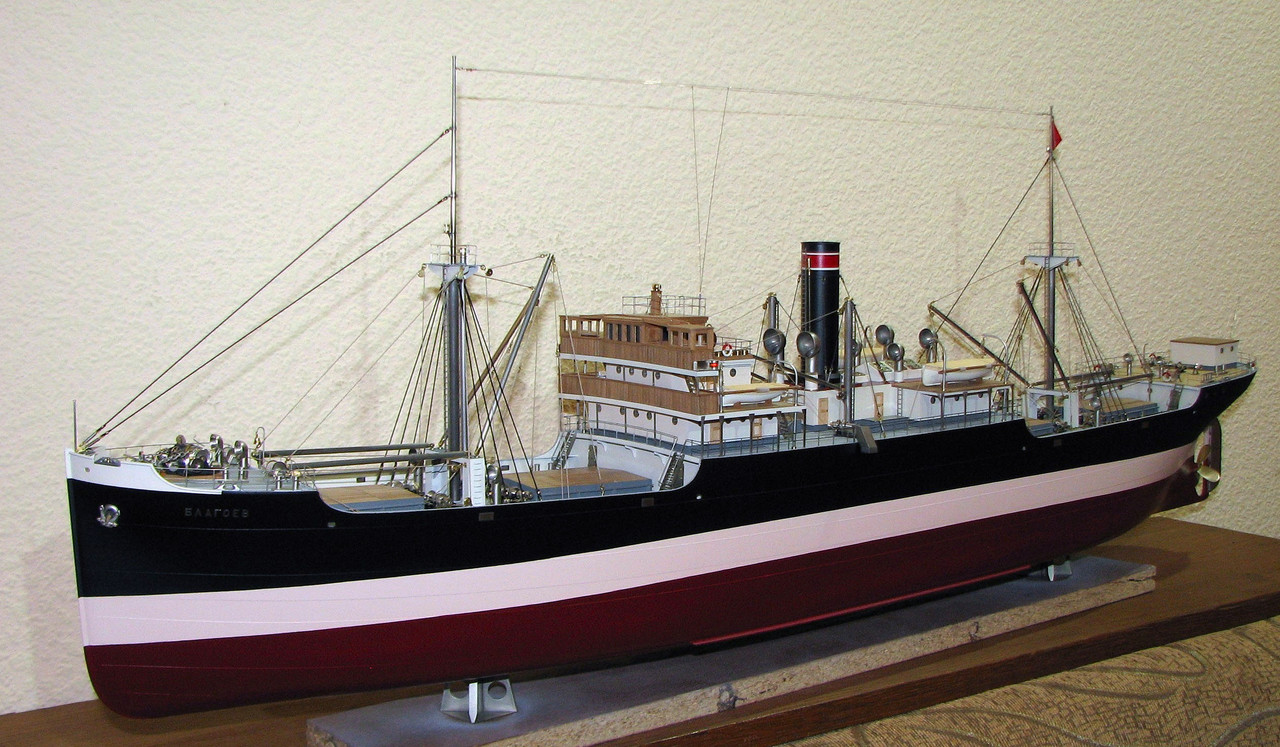

Флаг поднят , в строй вступил ! Проект завершен!  :flag:

https://i.postimg.cc/wTdckBcN/216.jpg

https://i.postimg.cc/vHL72d3N/217.jpg

217

  • Автор: villi
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 4434
  • Последний визит:
    Сегодня 11:53:59

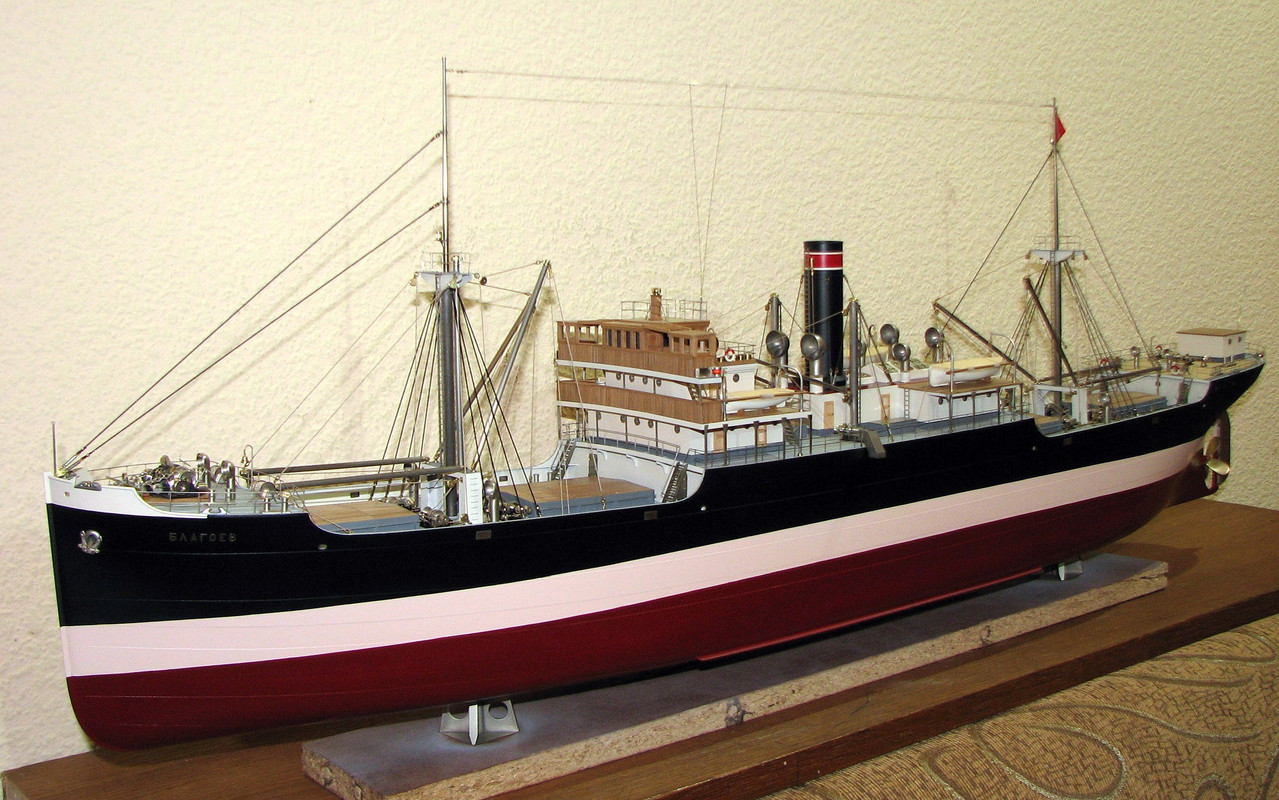

Еще общих видов несколько....

https://i.postimg.cc/9QLdVY3P/218.jpg

https://i.postimg.cc/wBPDRxj7/219.jpg

https://i.postimg.cc/nLMvL9Zy/220.jpg

218

  • Автор: villi
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 4434
  • Последний визит:
    Сегодня 11:53:59

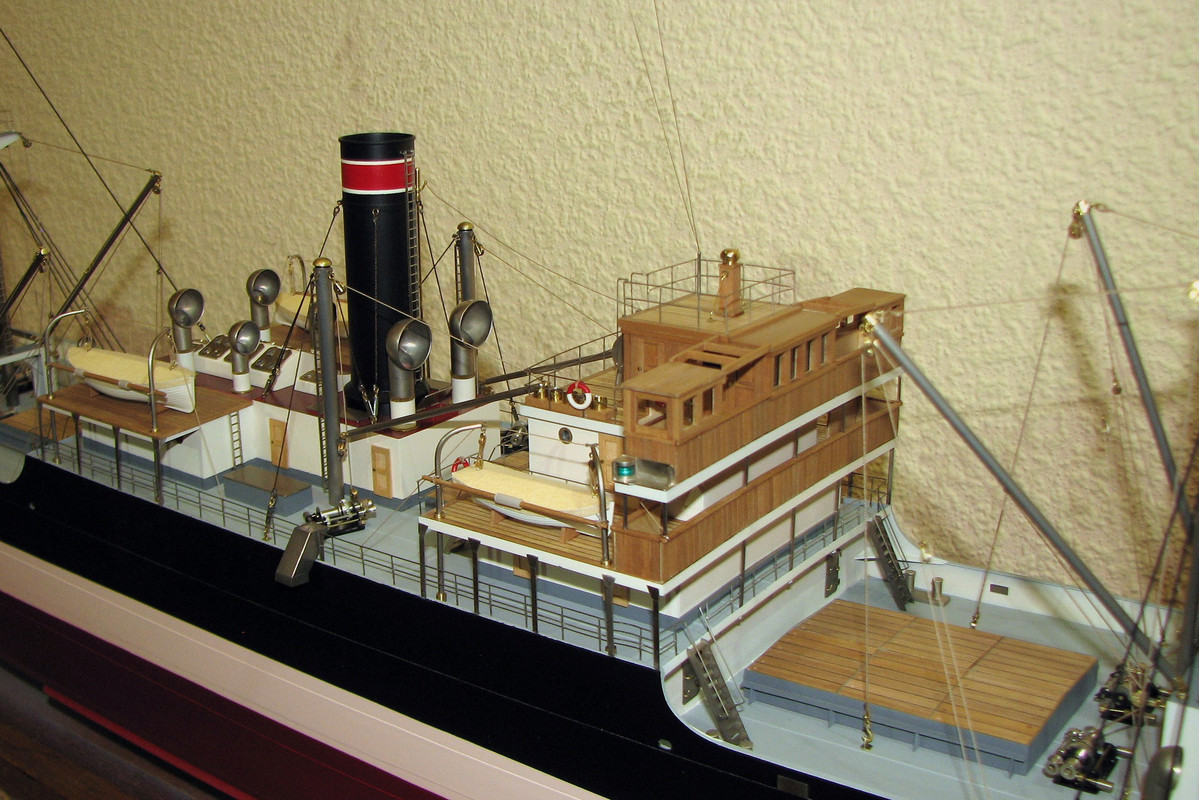

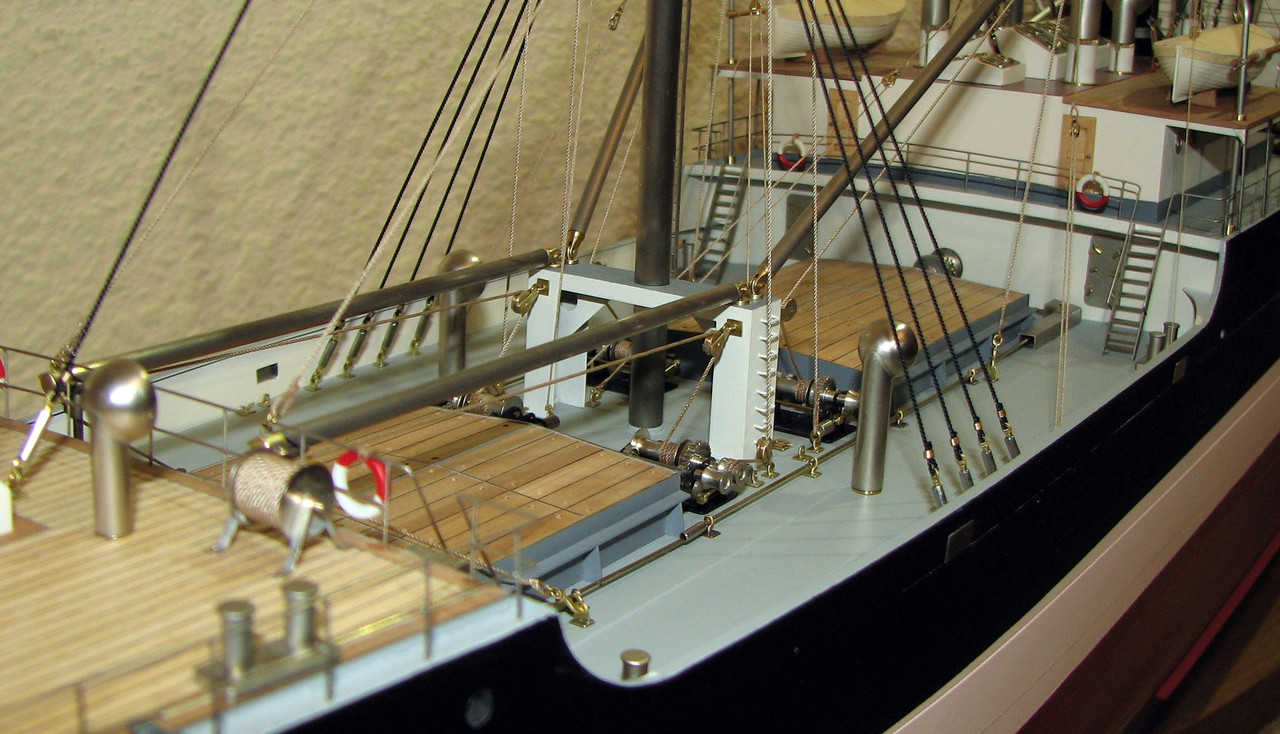

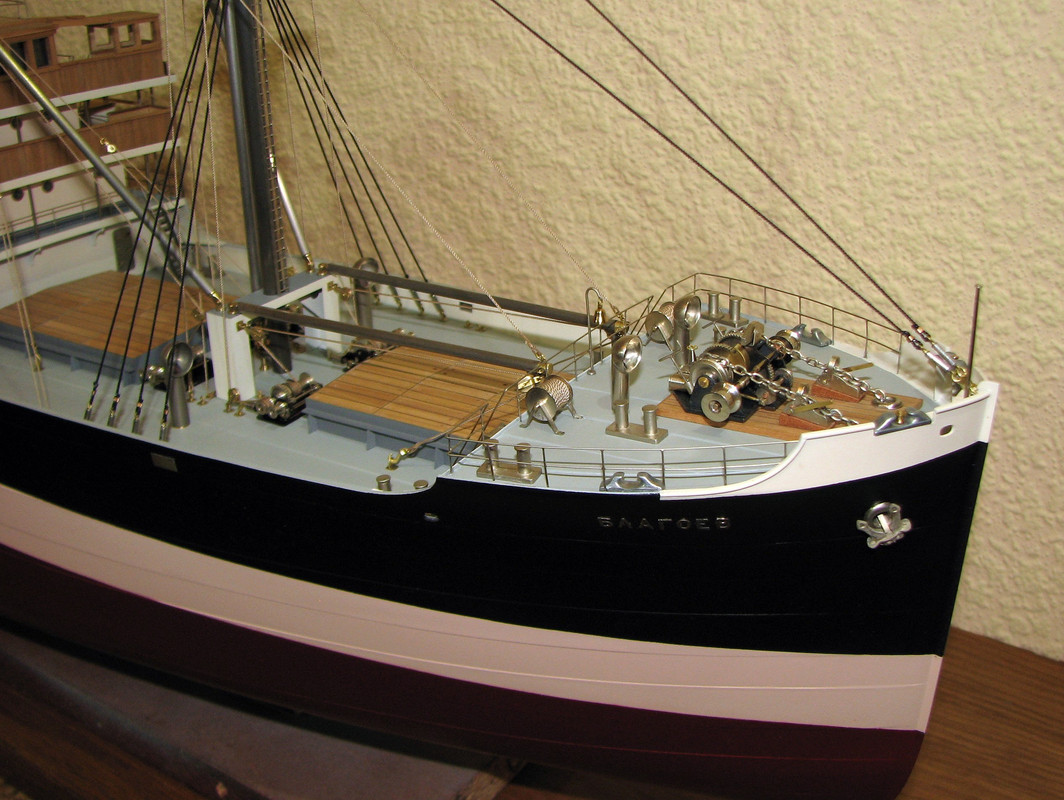

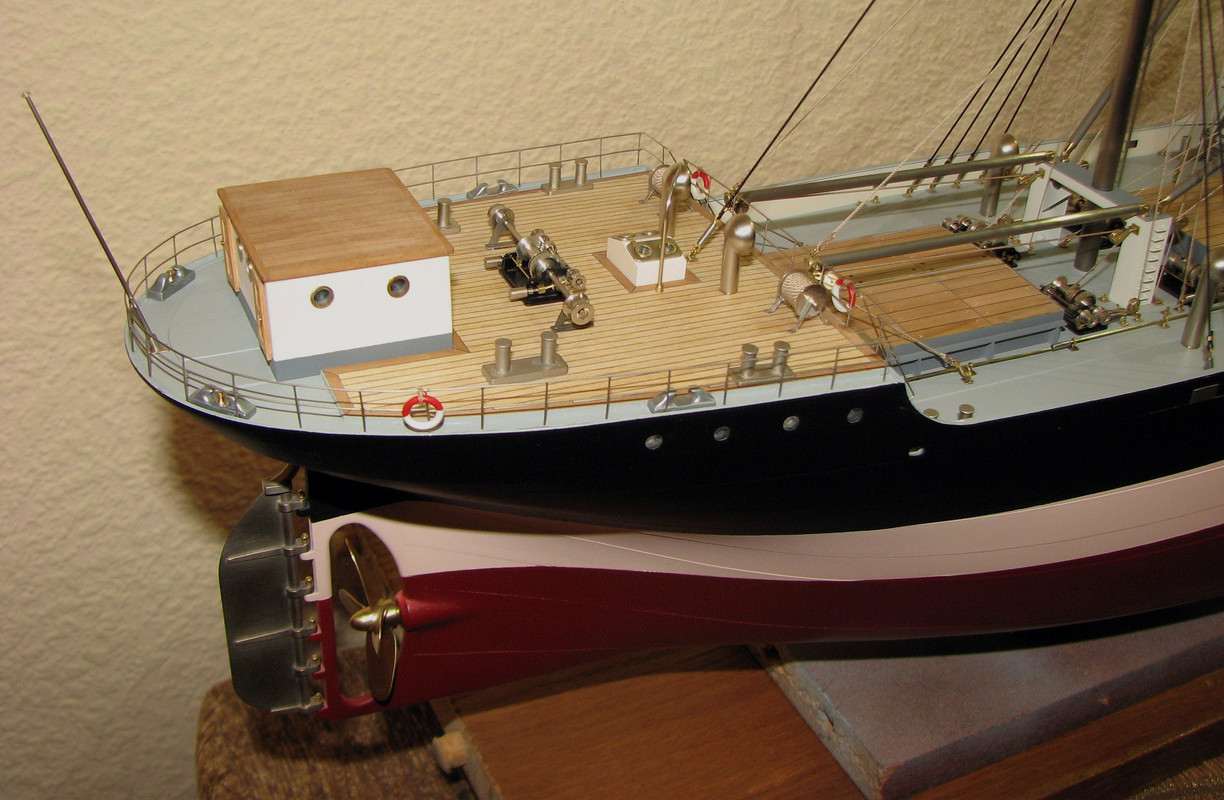

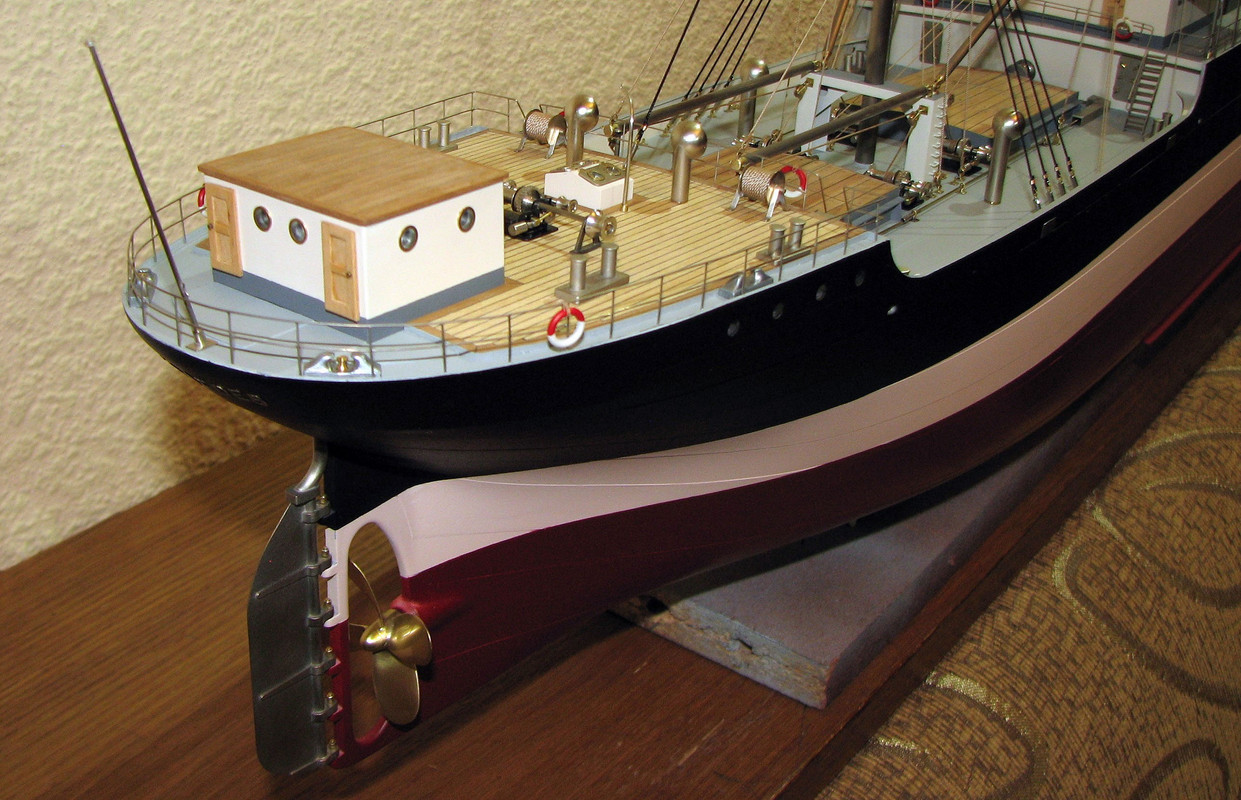

И немного подробностей...

https://i.postimg.cc/Sx1MHQ8D/221.jpg

https://i.postimg.cc/d0zTtW5C/222.jpg

https://i.postimg.cc/W4DkVRwj/223.jpg

https://i.postimg.cc/0jvM7zR2/224.jpg

https://i.postimg.cc/HxX8JQNh/225.jpg

https://i.postimg.cc/bY02p9kG/226.jpg

219

  • Автор: Алексей Логинов
  • Алексей Логинов
  • Зарегистрирован: 29.11.13
  • Сообщений: 1892
  • Последний визит:
    Сегодня 14:17:59

Мега вещь! Завтра буду смотреть на трезвую голову.

220

  • Автор: shhturman
  • shhturman
  • Откуда: Санкт-Петербург
  • Зарегистрирован: 02.02.14
  • Сообщений: 1424
  • Последний визит:
    Сегодня 13:47:09
villi написал(а):

Флаг поднят , в строй вступил ! Проект завершен!

Валера, Супер! Как всегда! :cool:
Тайминг процесса вел? :writing:

221

  • Автор: villi
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 4434
  • Последний визит:
    Сегодня 11:53:59
shhturman написал(а):

Валера, Супер! Как всегда!
Тайминг процесса вел?

Спасибо , Артур!  8-)
Общий счет  в 1.5 года, но пару месяцев можно списать на некоторые отвлечения. :yep:

222

  • Автор: IBeRUS
  • IBeRUS
  • Откуда: Новороссийск
  • Зарегистрирован: 14.11.15
  • Сообщений: 820
  • Последний визит:
    Сегодня 00:32:52

Валера, поздравляю с завершением прекрасной модели, БРАВО ! :flag:
Один вопрос: на пароходе не было марок глубины, или ты не стал их делать специально?

223

  • Автор: villi
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 4434
  • Последний визит:
    Сегодня 11:53:59
IBeRUS написал(а):

Валера, поздравляю с завершением прекрасной модели, БРАВО !
Один вопрос: на пароходе не было марок глубины, или ты не стал их делать специально?

Спасибо ,Игорь!   :flag:
Конечно  марки углубления должны присутствовать , но в моих условиях качественно изготовить декали  , самому  или заказать , просто невозможно.

224

  • Автор: Алексей Логинов
  • Алексей Логинов
  • Зарегистрирован: 29.11.13
  • Сообщений: 1892
  • Последний визит:
    Сегодня 14:17:59
villi написал(а):

Флаг поднят , в строй вступил ! Проект завершен!

Аплодисменты! Поздравляю, Валера!
Еще один корабль всплыл из небытия. Если бы не твоя работа, кто бы знал как выглядел этот  "Благоев", да и вообще, кто бы знал, что такой вообще был. Несколько специалистов, от силы.
А так люди посмотрят на интересный корабль, на хорошую работу. Достойный результат! Такую модель не стыдно в любом музее выставить, а не то, что туда зачастую попадает.

225

  • Автор: villi
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 4434
  • Последний визит:
    Сегодня 11:53:59
Алексей Логинов написал(а):

Достойный результат!

Спасибо , Алексей !!!   :flag:  :flag:

Немного добавлю к твоему описанию:

- эта модель-реконструкция
- все что касается  формы и устр-ва корпуса, надстроек и грузовых люков взято с исторического чертежа
- насыщение модели   устройствами ( якорное, спасательное , грузовое и т.д.) взято с чертежей и фотографий исторических аналогов того периода

Для тех моделистов , кто заинтересуется подобным типом корабликов для выбора в качестве прототипа:

- оцениваю  насыщение мелкой деталировкой этой модели примерно в 80% от максимально возможной
- дополнительное насыщение можно вести , в основном.  по грузовому устройству

226

  • Автор: villi
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 4434
  • Последний визит:
    Сегодня 11:53:59

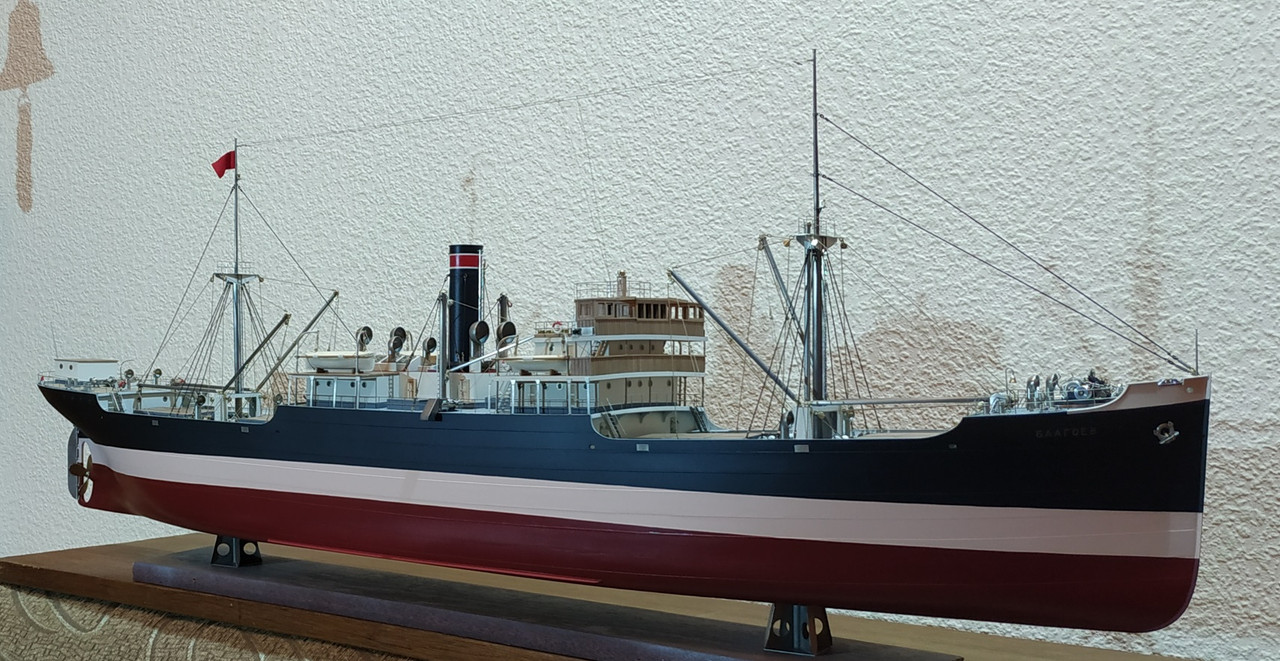

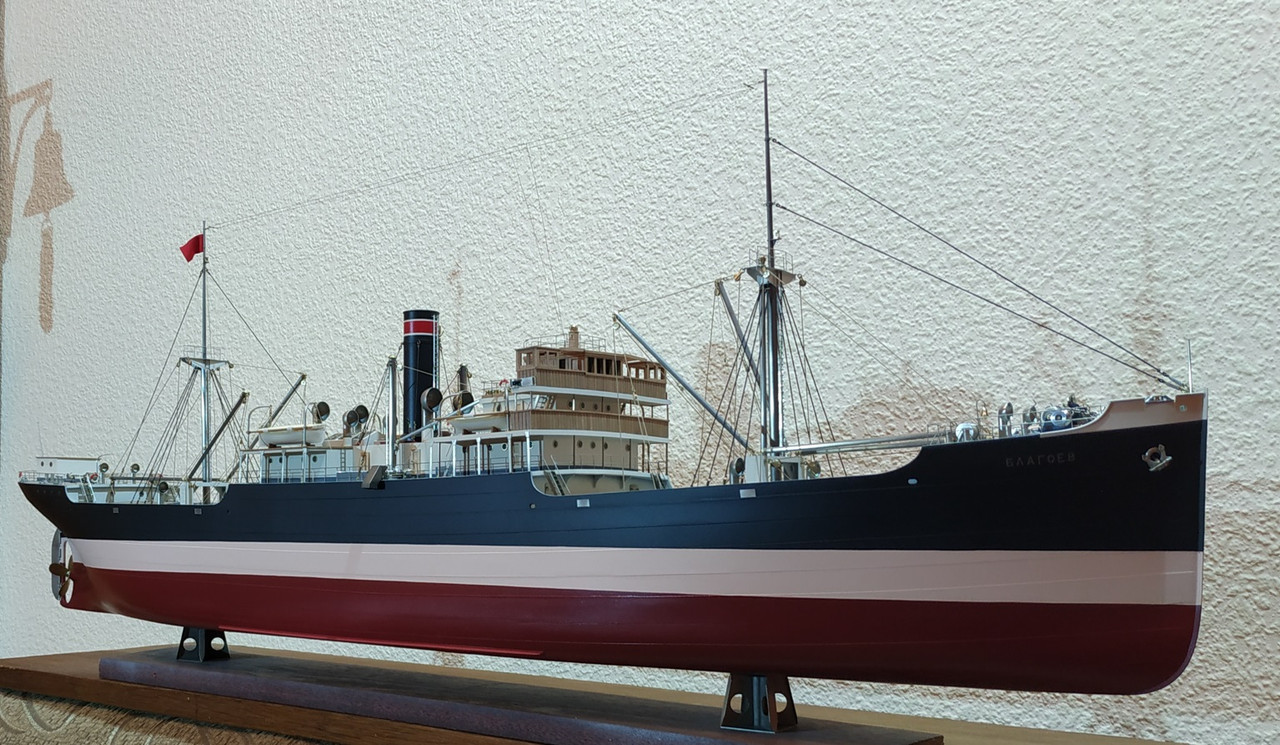

Смартфон несколько растягивает корпус , но зато верно передает цвета (без вспышки) и делает пароход более внушительным.  8-)  :D

https://i.postimg.cc/SKhjr6Bz/2.jpg

https://i.postimg.cc/mryk6c4p/3.jpg

227

  • Автор: Алексей Логинов
  • Алексей Логинов
  • Зарегистрирован: 29.11.13
  • Сообщений: 1892
  • Последний визит:
    Сегодня 14:17:59

Красив! Любой корабль можно сделать красиво. Вопрос желания и умения.
Что дальше, Валера? Пушки, ракеты, торпеды или люки, стрелы, лебедки?

228

  • Автор: villi
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 4434
  • Последний визит:
    Сегодня 11:53:59
Алексей Логинов написал(а):

Что дальше, Валера? Пушки, ракеты, торпеды или люки, стрелы, лебедки?

  С удовольствием взялся бы  вновь за люки, стрелы, лебедки + бушприт и клиперный форштевень  ;) ,  однако , план уже нарисован - пушки и торпеды !  :flag:

229

  • Автор: Алексей Логинов
  • Алексей Логинов
  • Зарегистрирован: 29.11.13
  • Сообщений: 1892
  • Последний визит:
    Сегодня 14:17:59
villi написал(а):

С удовольствием взялся бы  вновь за люки, стрелы, лебедки + бушприт и клиперный форштевень   ,  однако , план уже нарисован - пушки и торпеды !

Правильно. Пушки решают всё!

230

  • Автор: shhturman
  • shhturman
  • Откуда: Санкт-Петербург
  • Зарегистрирован: 02.02.14
  • Сообщений: 1424
  • Последний визит:
    Сегодня 13:47:09
villi написал(а):

план уже нарисован - пушки и торпеды !

:writing: Ждем!

231

  • Автор: pjnator
  • pjnator
  • Зарегистрирован: 22.02.23
  • Сообщений: 48
  • Последний визит:
    Сегодня 05:53:03

Эта модель будет украшением музея.

232

  • Автор: Искандер
  • Зарегистрирован: 19.06.23
  • Сообщений: 353
  • Последний визит:
    Сегодня 12:44:54
pjnator написал(а):

Эта модель будет украшением музея.

Это - безусловно, да!

233

  • Автор: pjnator
  • pjnator
  • Зарегистрирован: 22.02.23
  • Сообщений: 48
  • Последний визит:
    Сегодня 05:53:03

По вашему музею ,Вы мне лично экскурсию проводили.

234

  • Автор: Искандер
  • Зарегистрирован: 19.06.23
  • Сообщений: 353
  • Последний визит:
    Сегодня 12:44:54
pjnator написал(а):

По вашему музею ,Вы мне лично экскурсию проводили.

Всегда рад помочь хорошим людям!

235

  • Автор: Azow-71
  • Azow-71
  • Откуда: г.Приморско-Ахтарск
  • Зарегистрирован: 19.01.16
  • Сообщений: 414
  • Последний визит:
    10.02.26 23:15:05

Валера, спасибо за полученное эстетическое удовольствие от твоей работы!  :cool:
Мои поздравления!

236

  • Автор: villi
  • villi
  • Зарегистрирован: 29.11.13
  • Сообщений: 4434
  • Последний визит:
    Сегодня 11:53:59
Azow-71 написал(а):

Мои поздравления!

Спасибо , Сергей !  :flag:  Я польщен..  :blush:
