Рабочий момент: Изготовление чернового корпуса.
Делаю его обычным набором из реек, как в старину.

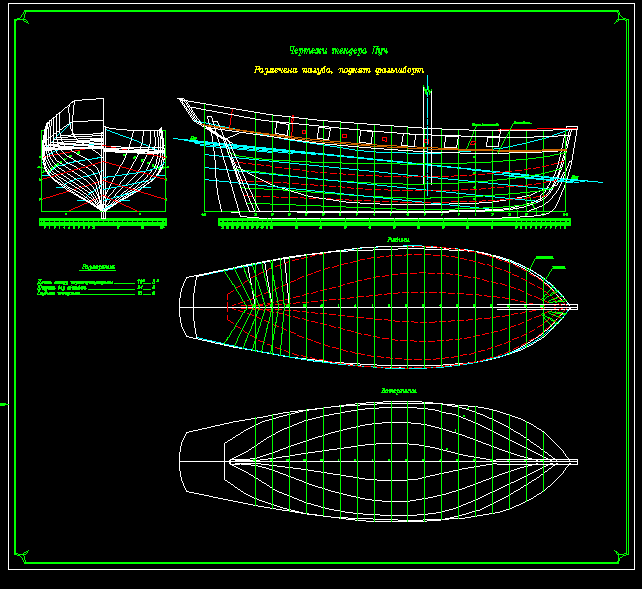

Сначала сделал живую теорию.

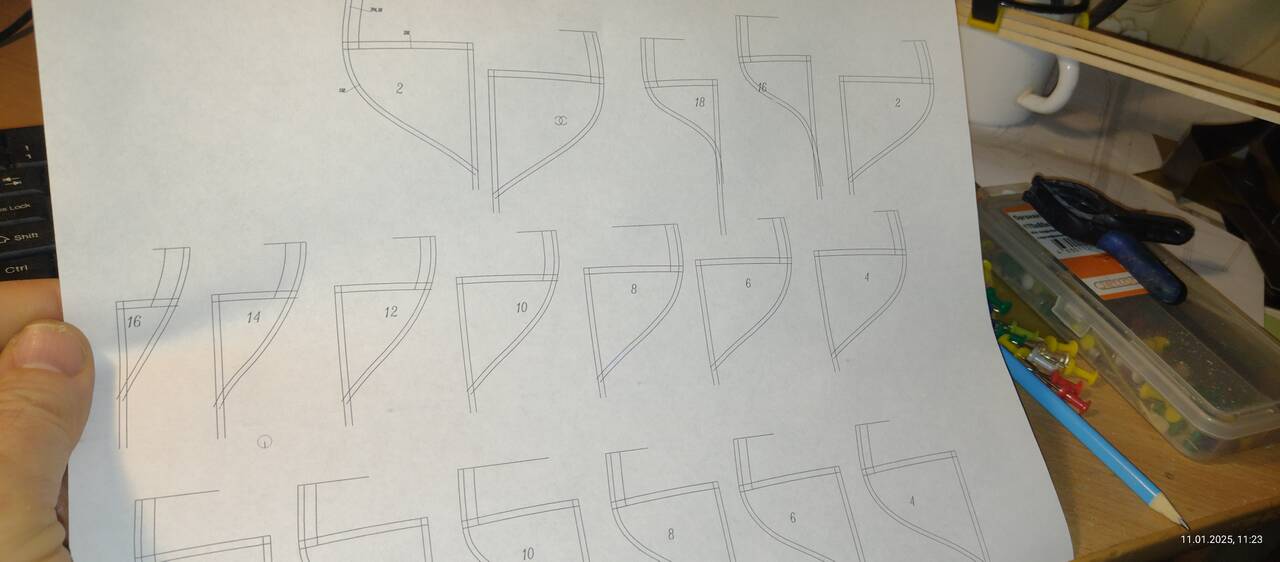

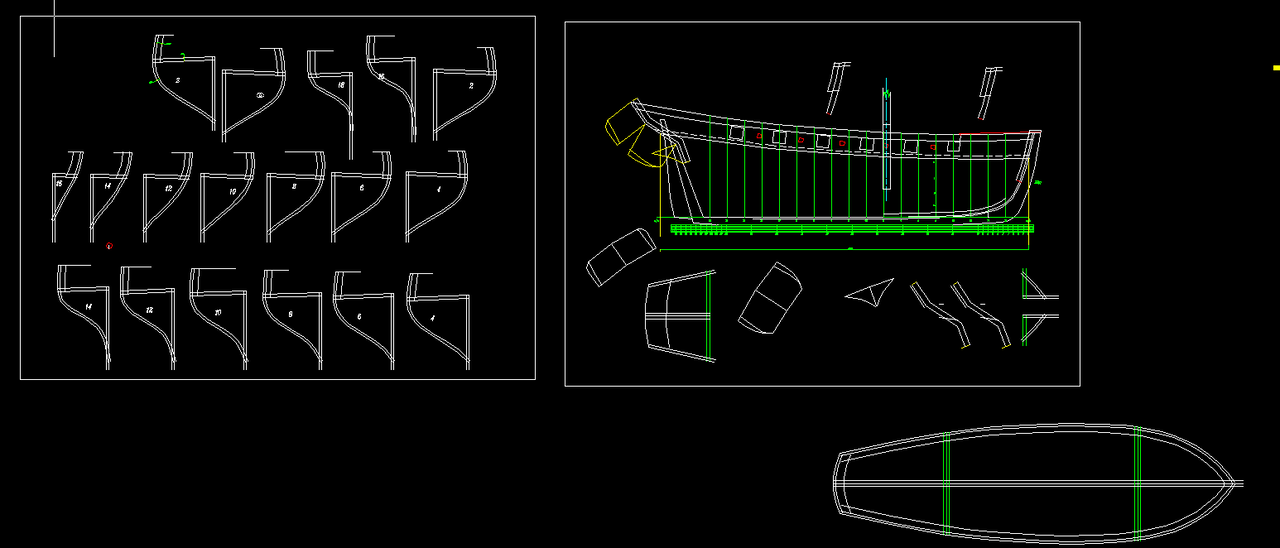

Затем подготовил технологические эскизы.

Потом купил осиновую ступеньку (толщиной 35мм) в магазине. На циркулярке распустил ее на планки толщиной 3мм, из которых сделал килевую рамку и полушпангоуты.
Затем соединил всё это в набор, добавил туда же пластины для степса, фальш-штевни и фальш-обводы повторяющие обводы фальшборта.
Черновую обшивку для малых кораблей я обычно делаю из толщины 1,5 мм. Палуба 2 мм.

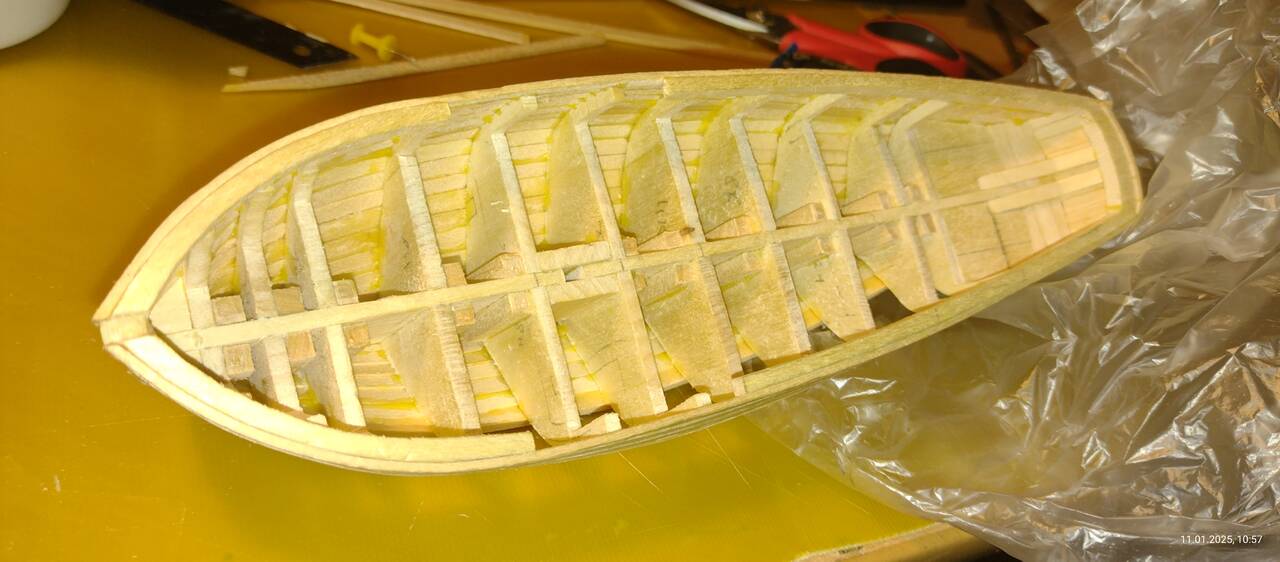

Следующим шагом, напилил реек из липы и зашил ими корпус.
Это промежуточный этап.

Теперь надо этот корпус изнутри залить эпоксидной смолой. Так все корпуса ей заливаю по понятным причинам.
На этом пока все. Продолжение следует.

Это небольшой кораблик, Валера. Можно сказать - промежуточный. Поэтому идет быстро (относительно). За тобой с Виталием, по объему работы, мне все равно не угнаться.
Мне тут надо два месяца протянуть пока придут чертежи из архива для крупногабаритного экспоната. Не сидеть же сложа руки.

Игорь, я перенес твое сообщение.
Я собственно по этим чертежам и строю.
Модель которую ты выложил, это бумажная модель тендера "Поспешный", издательства Shipyard.
На "Поспешный" в РГА ВМФ чертежей нет, да и врят-ли поляки в те годы, когда разрабатывалась модель, вообще работали (и работают сейчас) с архивом. Так что это чистая реконструкция.
Если присмотреться, то даже понятно откуда у нее ноги, уши и другие части тела растут. Так что, сам понимаешь...
А с другой стороны, с этими реконструкциями ситуация как с той палкой, у которой два конца. Так как у нас в стране есть такое понятие как презумпция невиновности, доказательство несоответствия исторического образа возлагается на критикующую сторону. Поэтому "Вот, Ватсон, теперь нам придётся доказывать, что смерть обоих Баскервилей связана с собакой!".
Такая вот ситуация, которую не все и не до конца понимают.
Что касается "Струи", который условно можно назвать систершипом "Луча", то на него в архиве есть отдельный чертеж общего вида. По русски, это теоретический чертеж (иногда с какими то конструктивными дополнениями). Самое главное - он был построен на год раньше и немного отличался размерениями, т.е. уже не такой.
Хотя условно можно принять что они, кроме размеров, конструктивно одинаковы, т.к. строились одним строителем (конструктором).

Немного отвлекся посторонними работами. Попробовал работу с серебром. Даже небольшую яхточку соорудил.

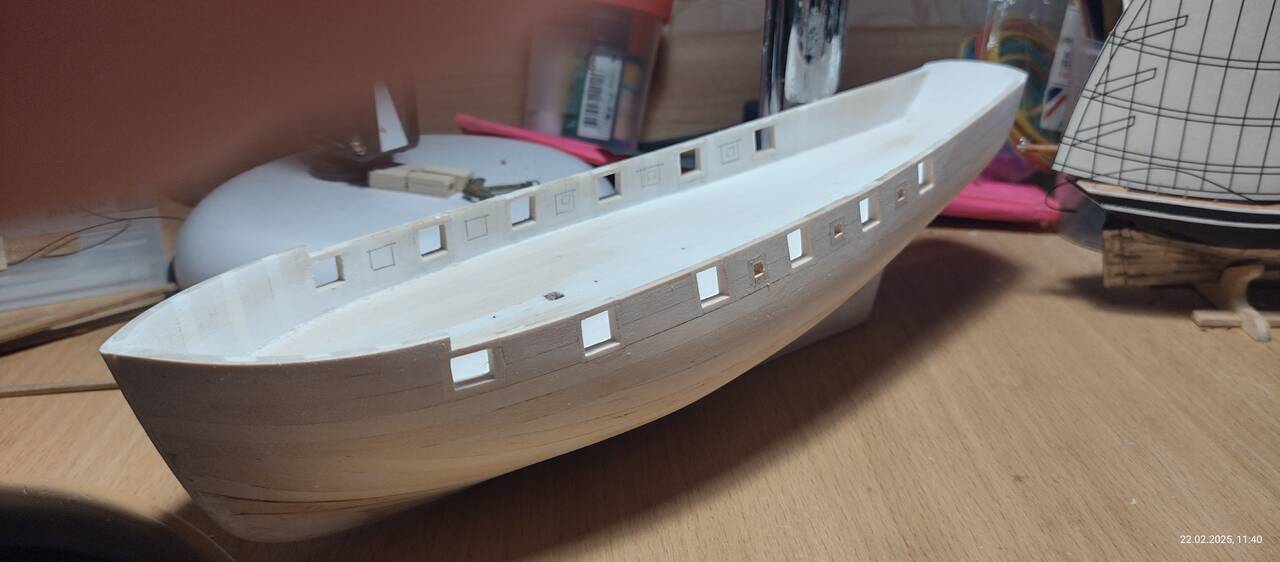

По основной теме - Начал врезать орудийные портики.
Левый борт.

Было написано что серебро, но по ощущениям как мельхиор. Хотя особой разницы я не ощутил.

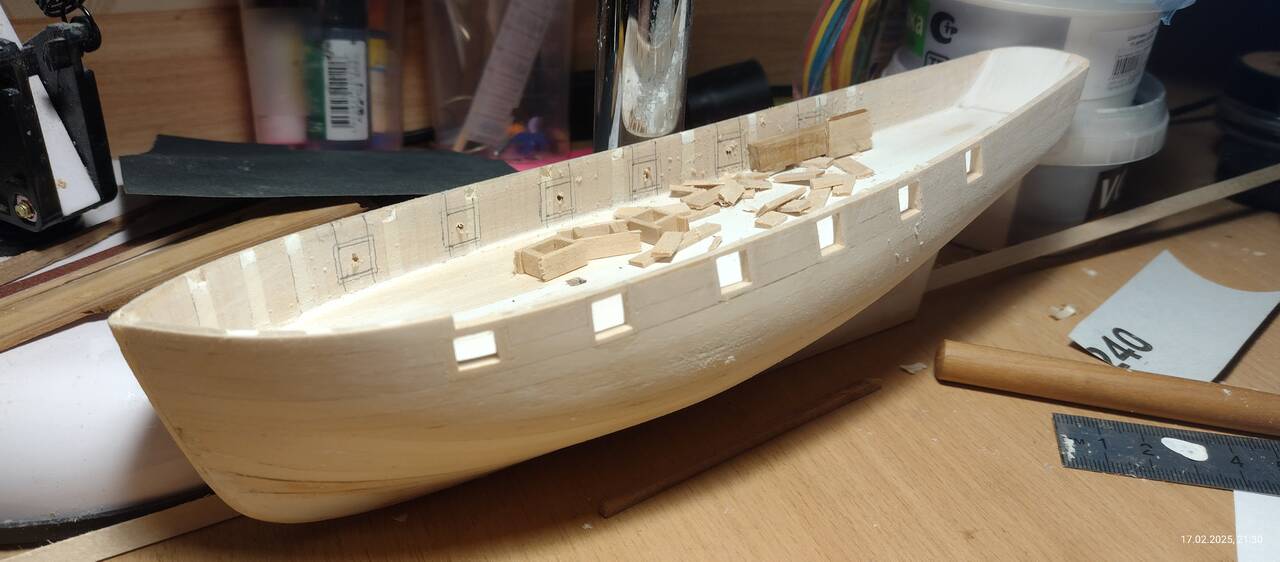

Врезал орудийные портики правого борта. Теперь надо врезать десять весельных портика. Размер в свету 2,5х2,5 мм.
Портики для весел как и для пушек склеены из клена (на оправке).

Девчонки на день ангела подарили подводную лодку.
Попросили сделать диораму. Я уже даже рабочее название придумал.
"Великий Князь Константин на рыбалке в Финском заливе".

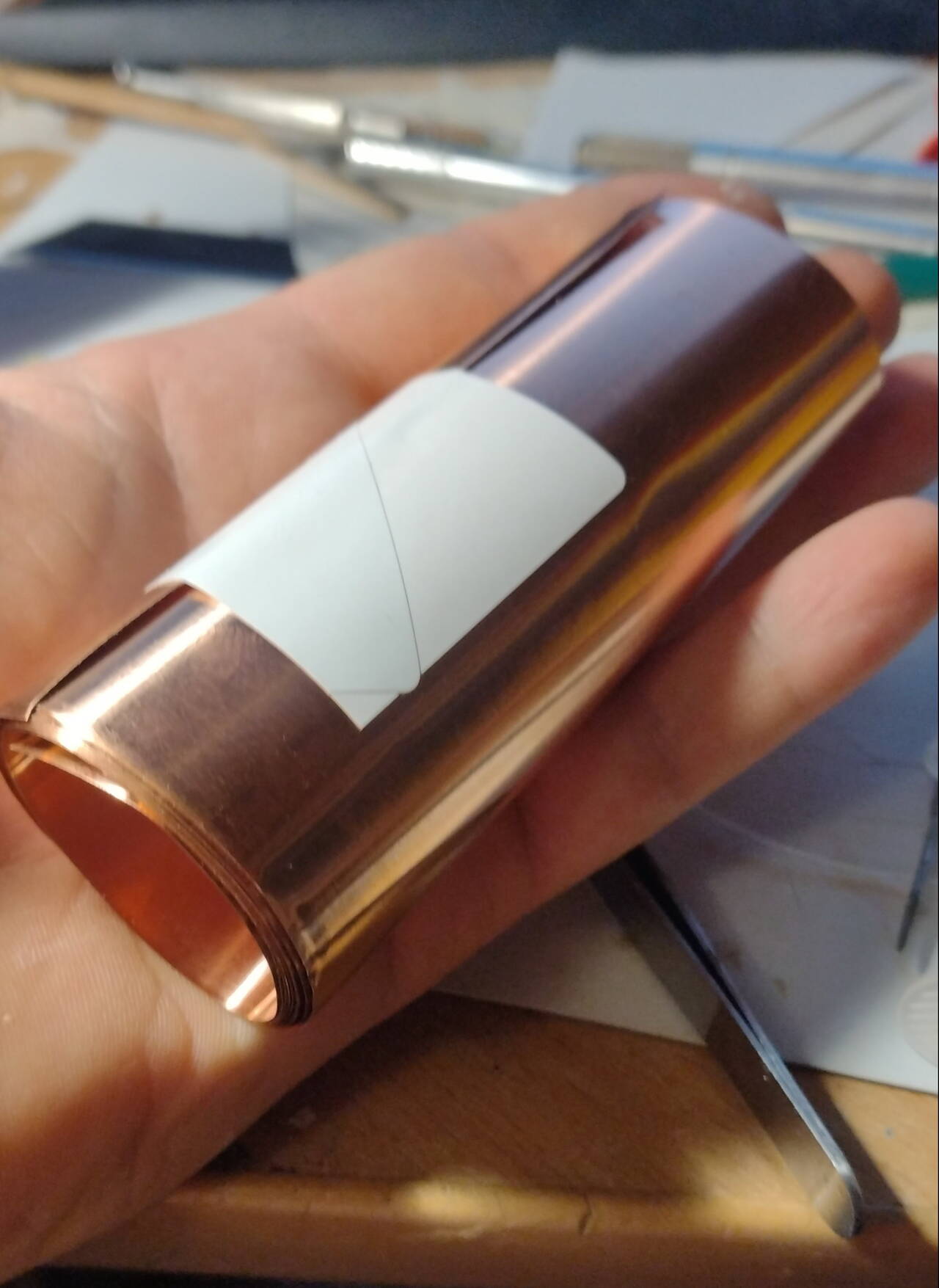

Я заказывал на Валдберрисе вот такую https://www.wildberries.ru/catalog/2837 … etail.aspx Это мягкая, не требует отжига.
Раньше еще была хорошая медь для обшивки на "Верфи на столе", американская. Но что то давно пропала из продажи.
А так, в принципе подойдет любая мягкая медь толщиной 0,1...0,15мм.
Клеят ее кто во что горазд. Я по простому на цианокрил ставлю. Но это самый паршивый вариант. Лучше на стержни от клеевых пистолетов. Отрезается кусочек стержня 1,5х1,5 мм и подплавляется на листе паяльником. Потом придавливается к корпусу паяльником же. Пластик плавится и прихватывает лист.

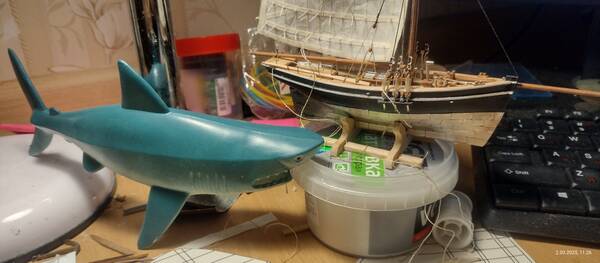

Немножко отскочу в сторону.

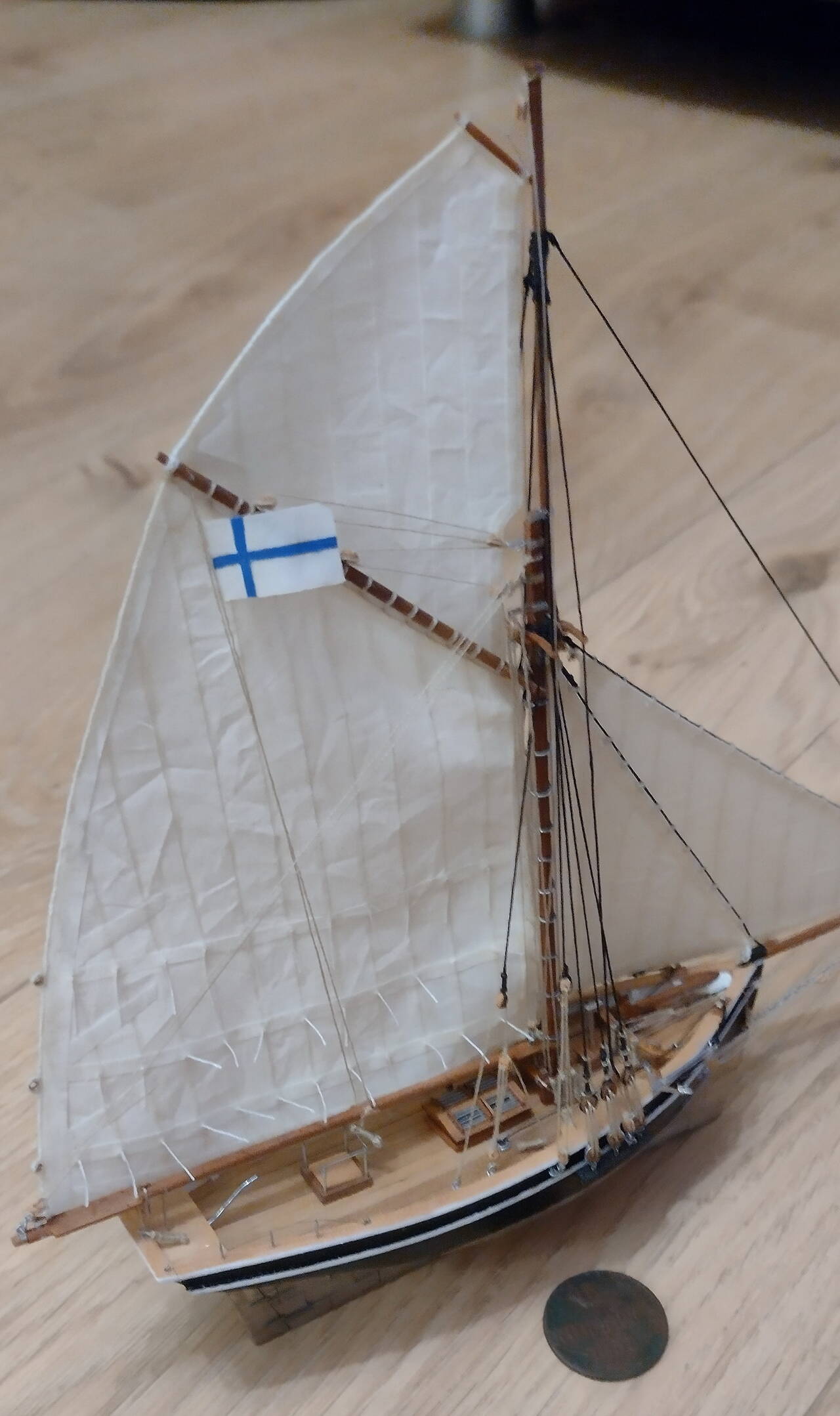

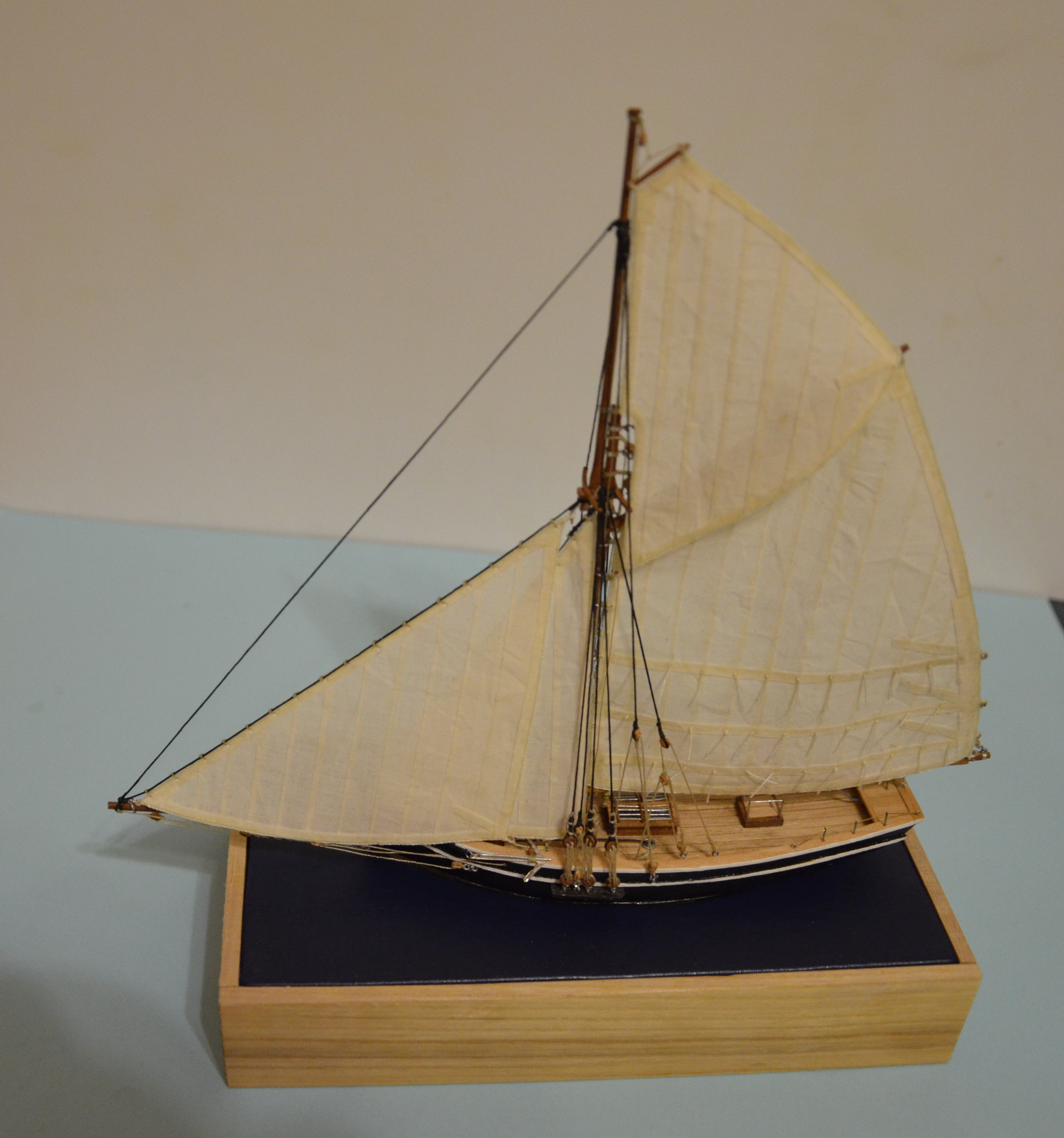

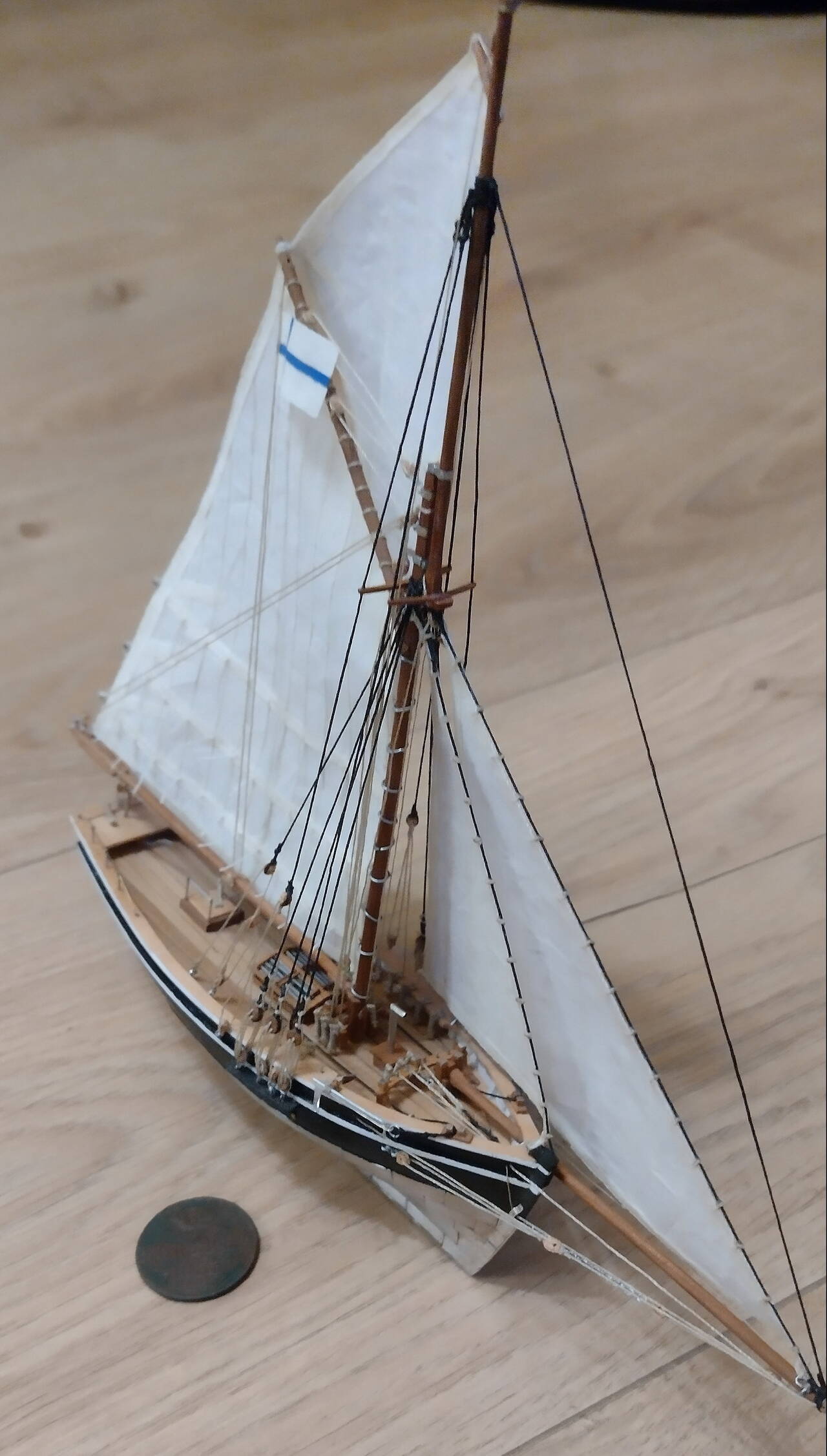

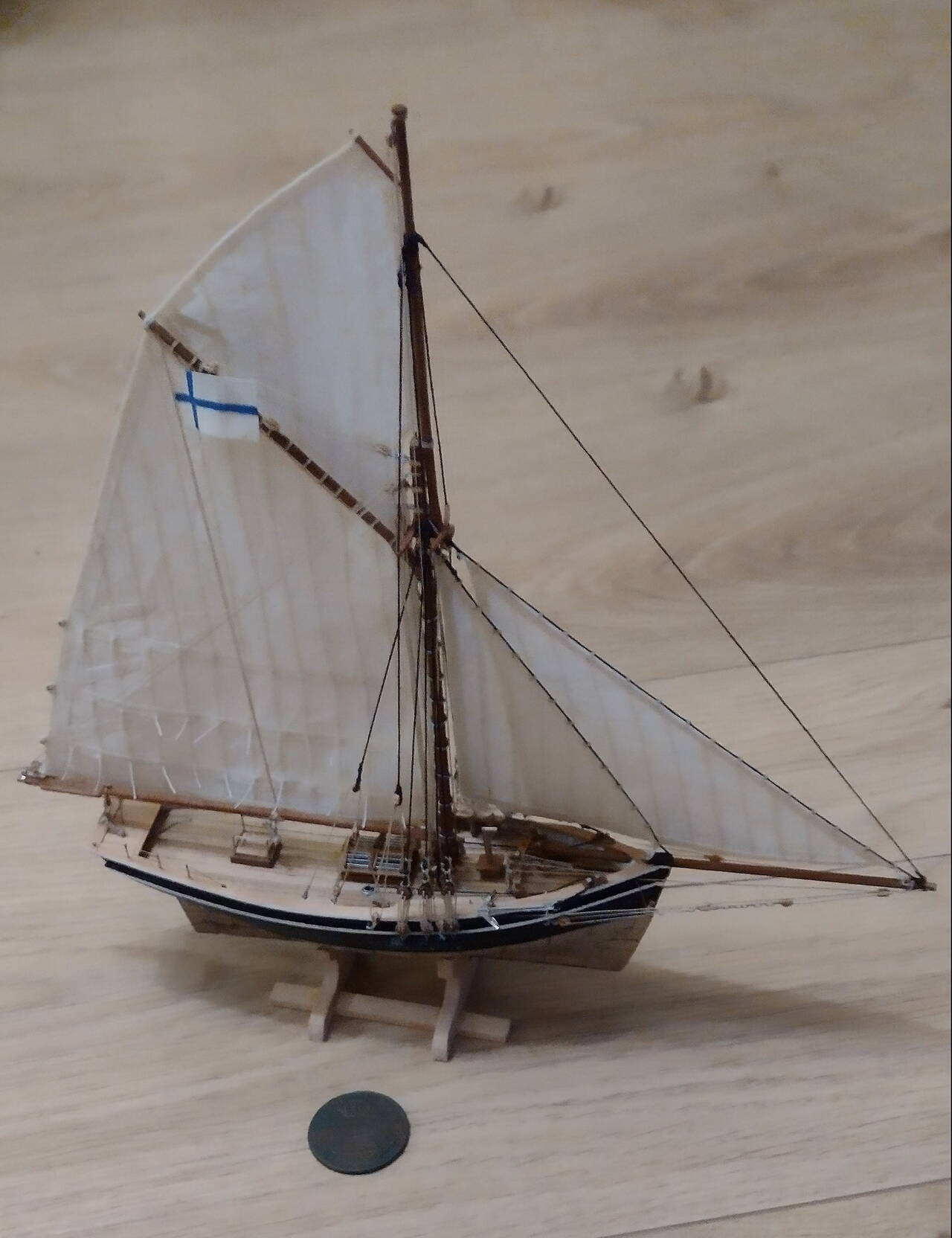

Яхта "Костя". Куплена Великим князем Константином Павловичем в Англии в 1834 году. Состояла в Гв. экипаже, потом при императорском яхт-клубе, потом туда-сюда ездила по морю. Списали в 1879 году.

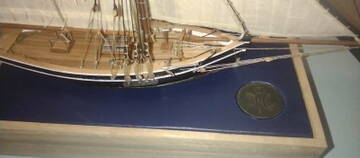

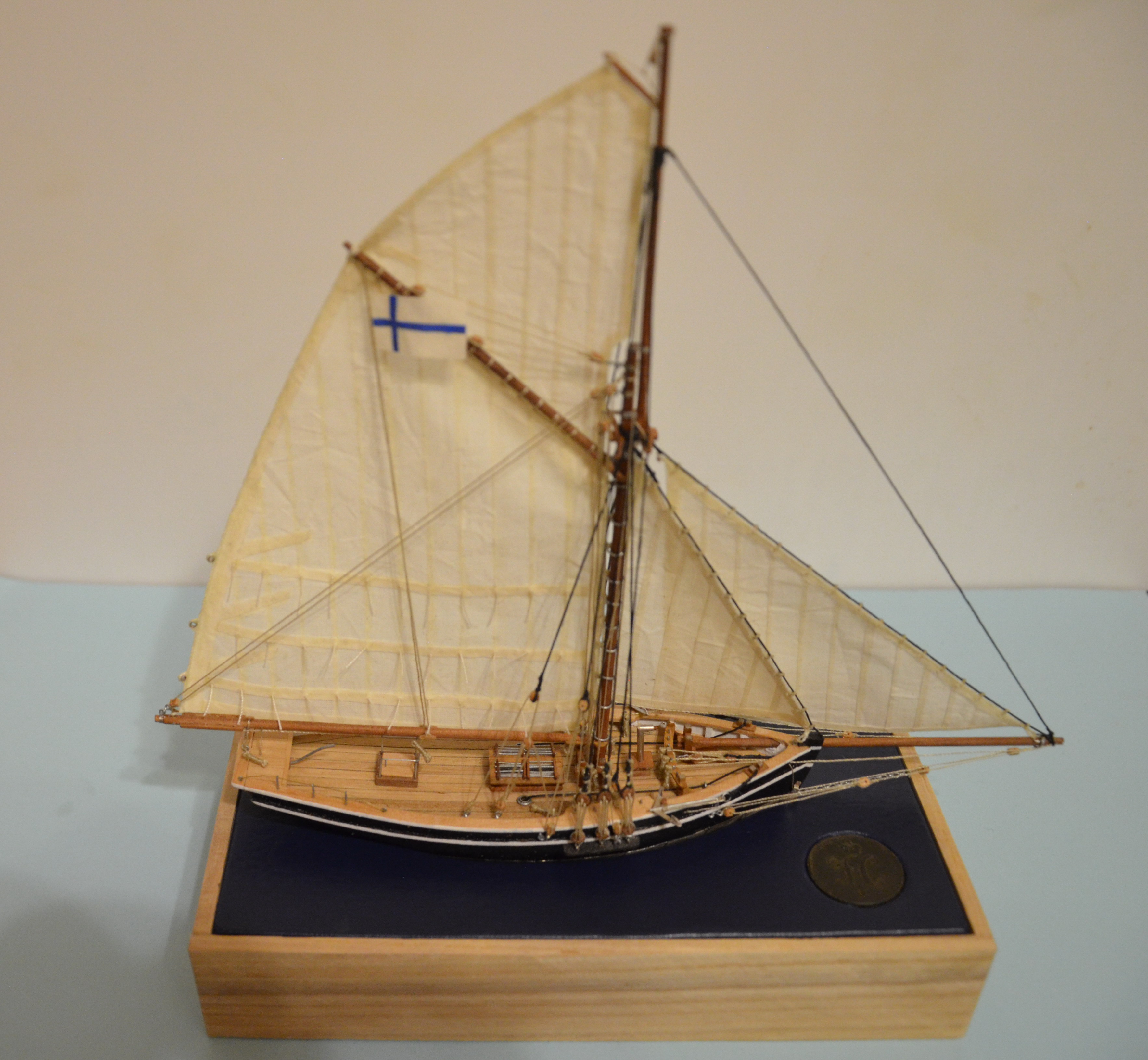

Нашел в своих запасах монету 1833 года. Потом врежу ее в подставку.

Сразу извиняюсь за качество снимков. На телефоне матрица маленькая, глубина резкости большая. А на фотоаппарате наоборот. Матрица большая, глубина резкости маленькая. Даже кольца чтобы отодвинуть объектив  не помогают.

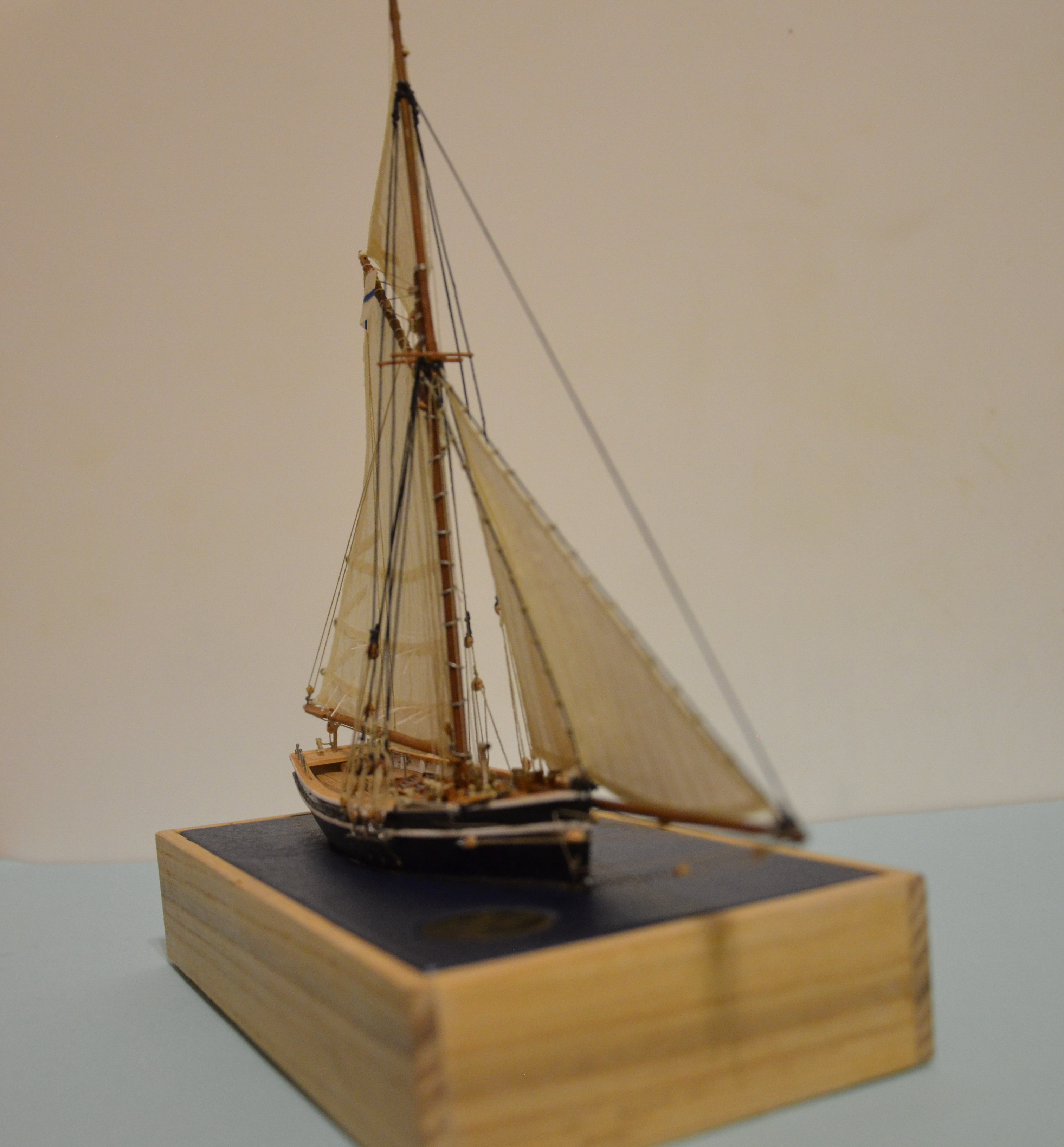

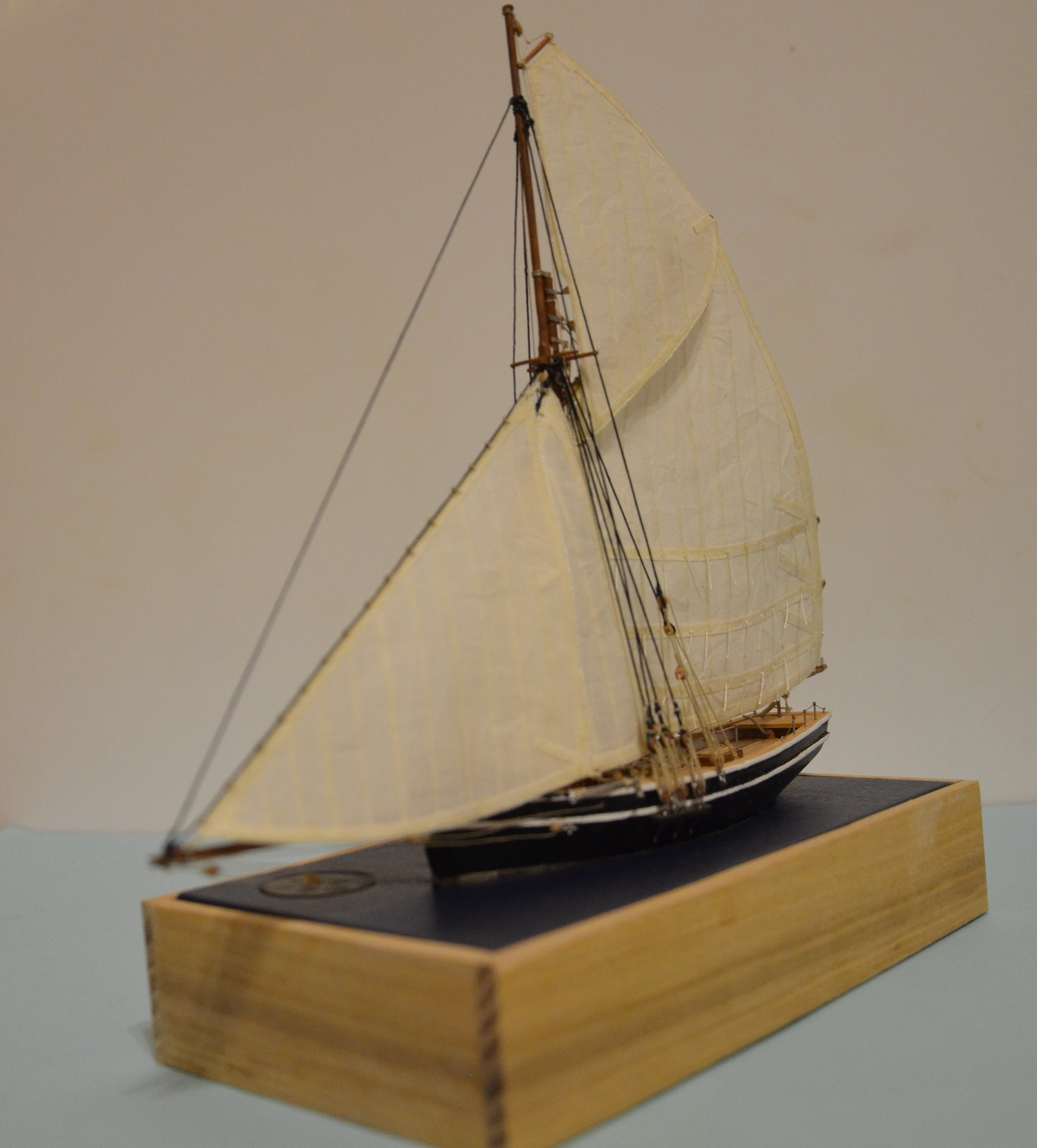

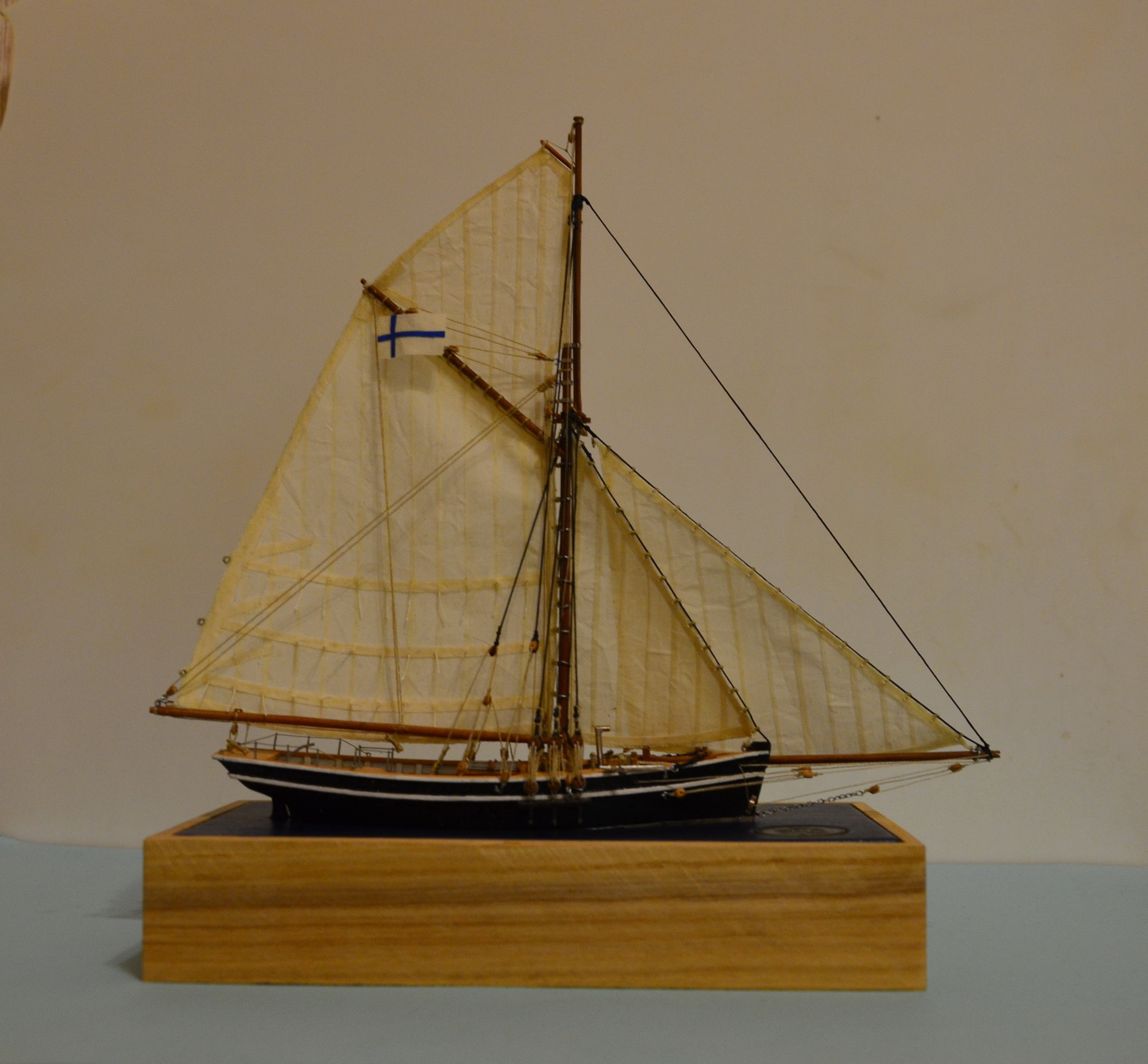

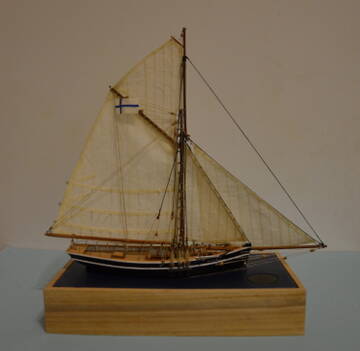

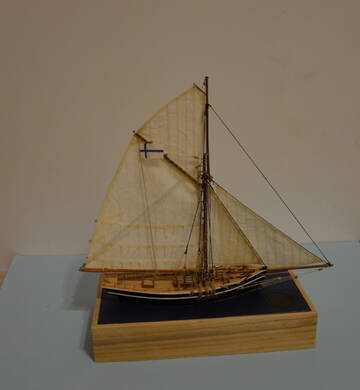

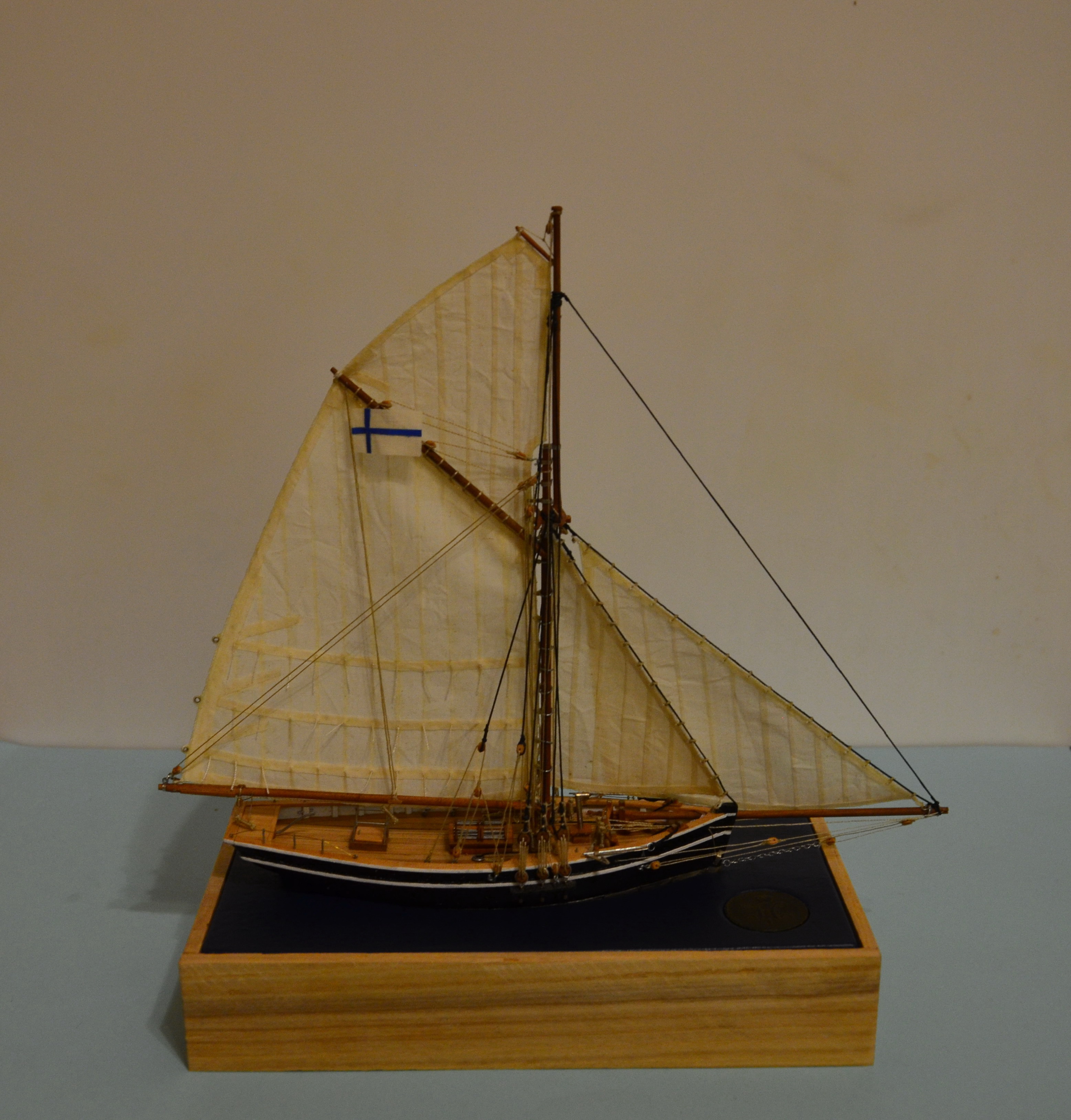

Мне нравятся подставки в которых модель утоплена по ватерлинию. Так мне кажется модель более естественно выглядит, но при этом она имеет полноценный корпус с подводной частью. И вынимается легко. Такую подставу я и сделал.

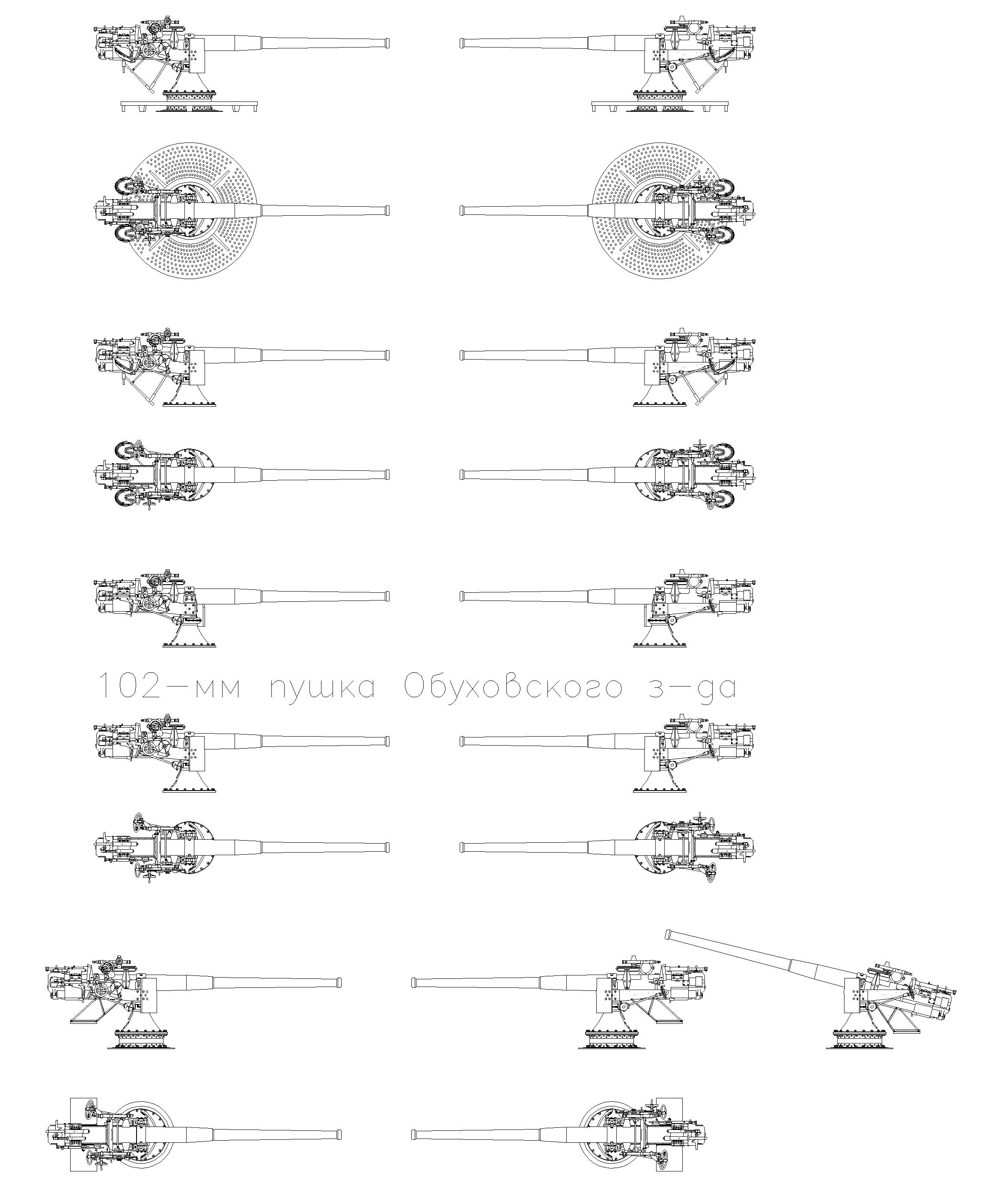

Нет, Артур. Я сотками ни когда не занимался. Делал маленький обзор по 75-мм. Но и то, это было лет десять тому назад.

Луч это 1834 год. Подумаю.

Вот и Котка. )) Интересно увидеть живьем.

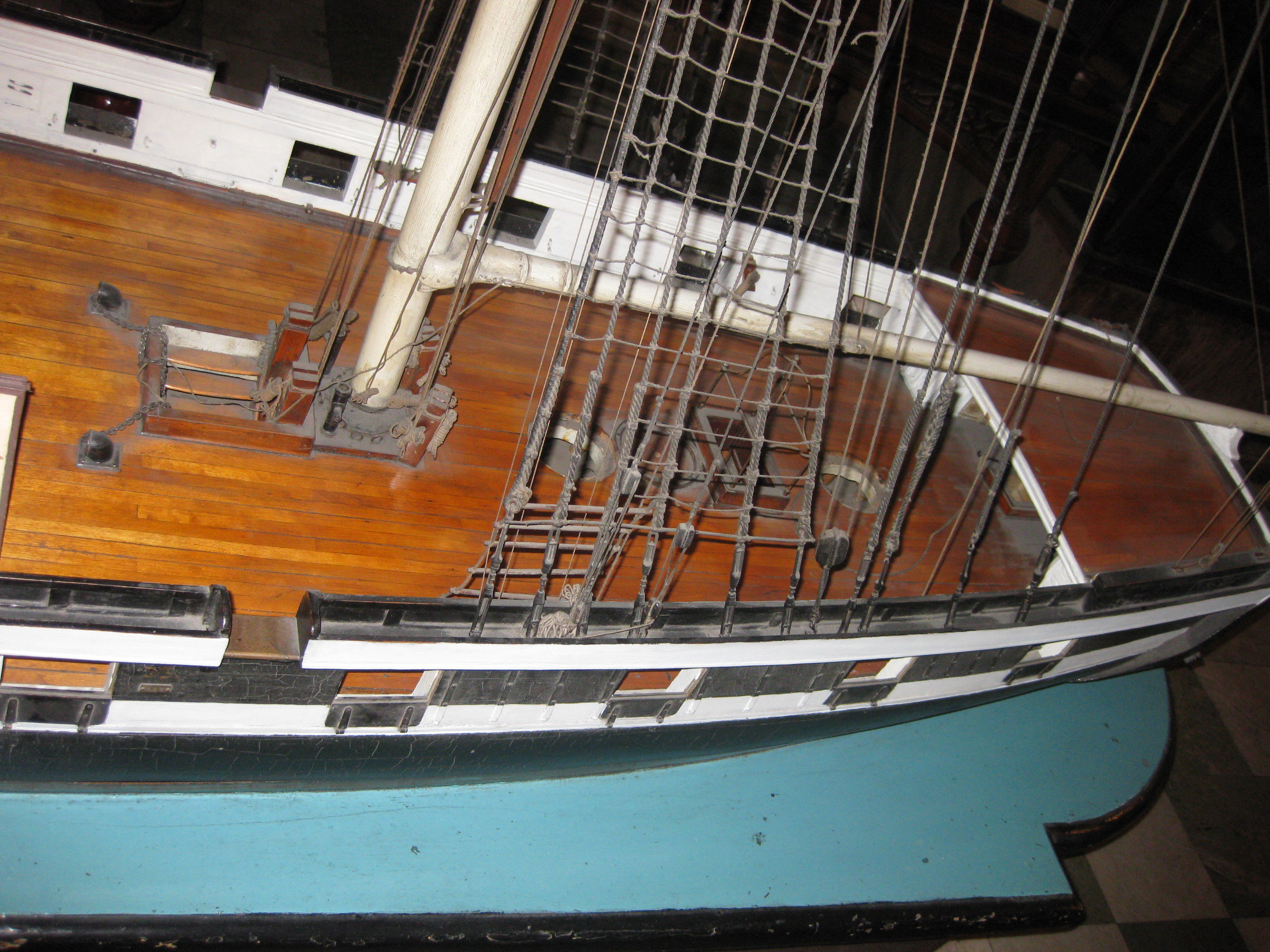

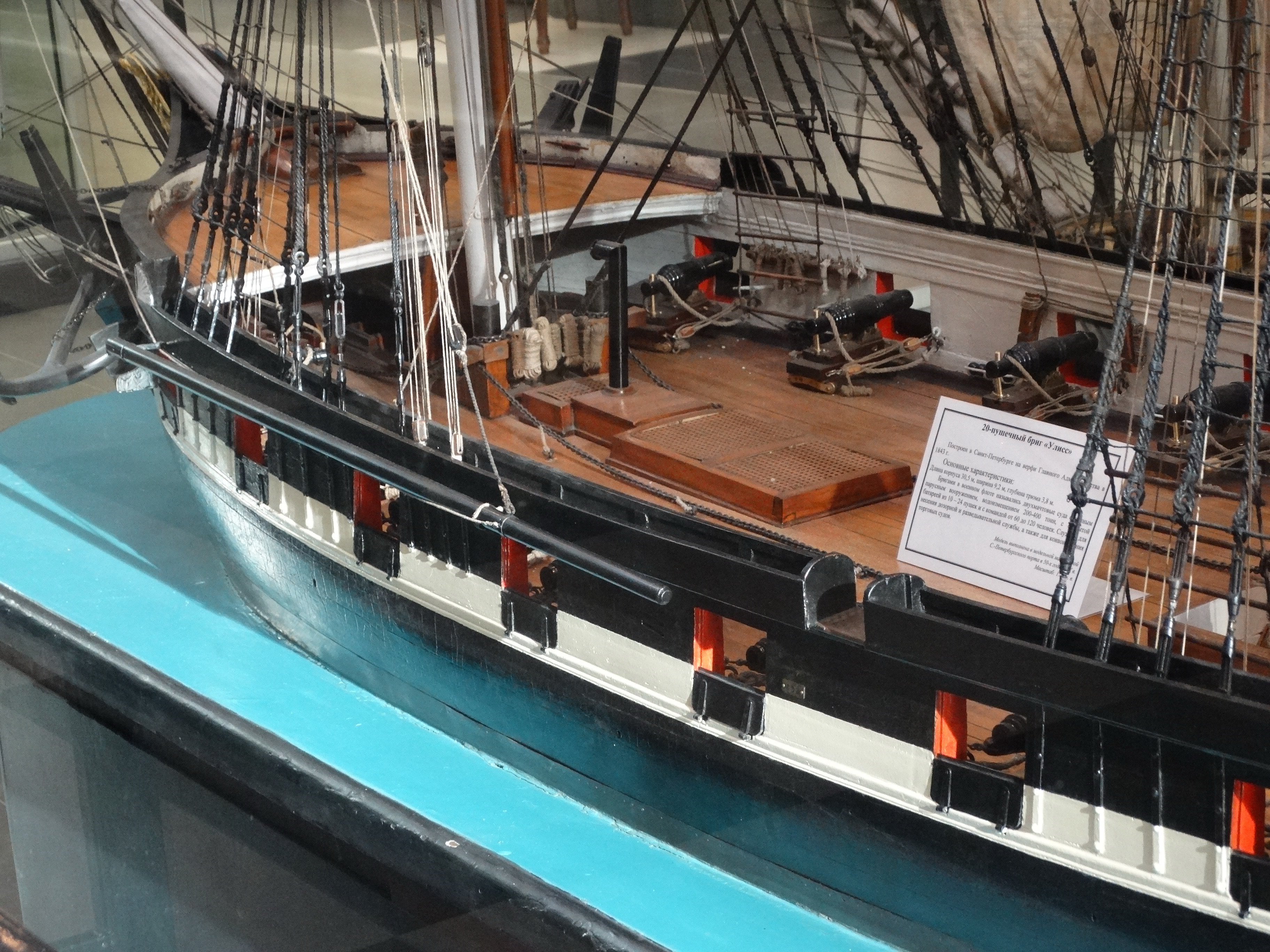

Понимаю, что музейные модели такой себе ориентир. На том же Уиллисе сколько помню были портики белого цвета, а после реставрации и установки артиллерии, вдруг стали красными.
Я не уверен что модель тендера не реставрировалась ни разу. Но вроде как на ней не видно толстых наслоений ЛКП. В общем, бес его знает. Хорошо отснять тендер я не смог 10 лет тому назад.

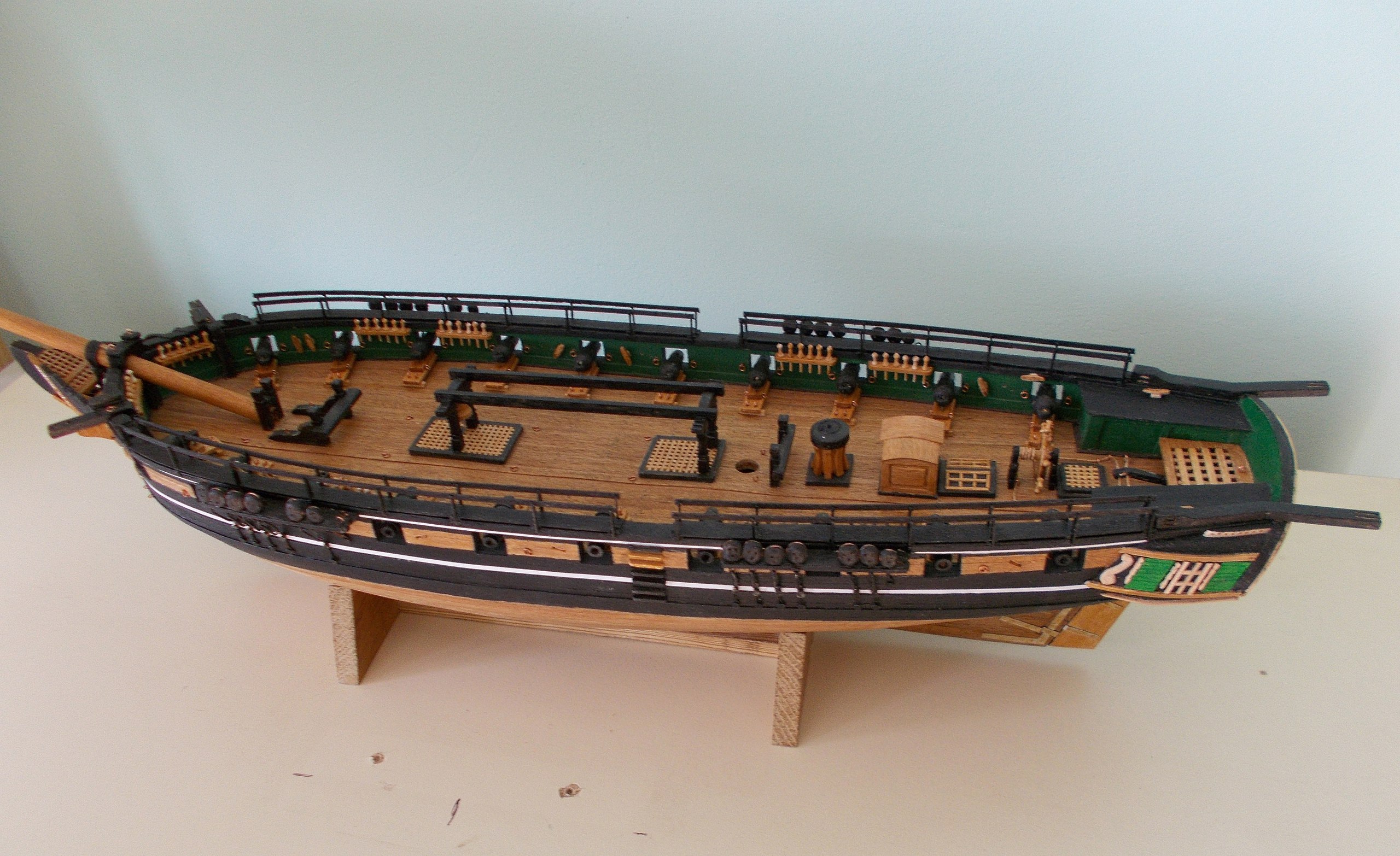

Раз в конце недели все свои модели показали, то надо тоже отметиться.

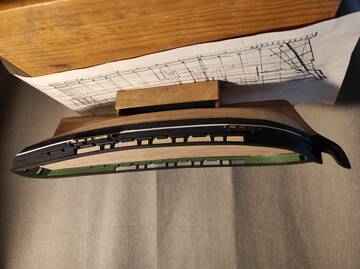

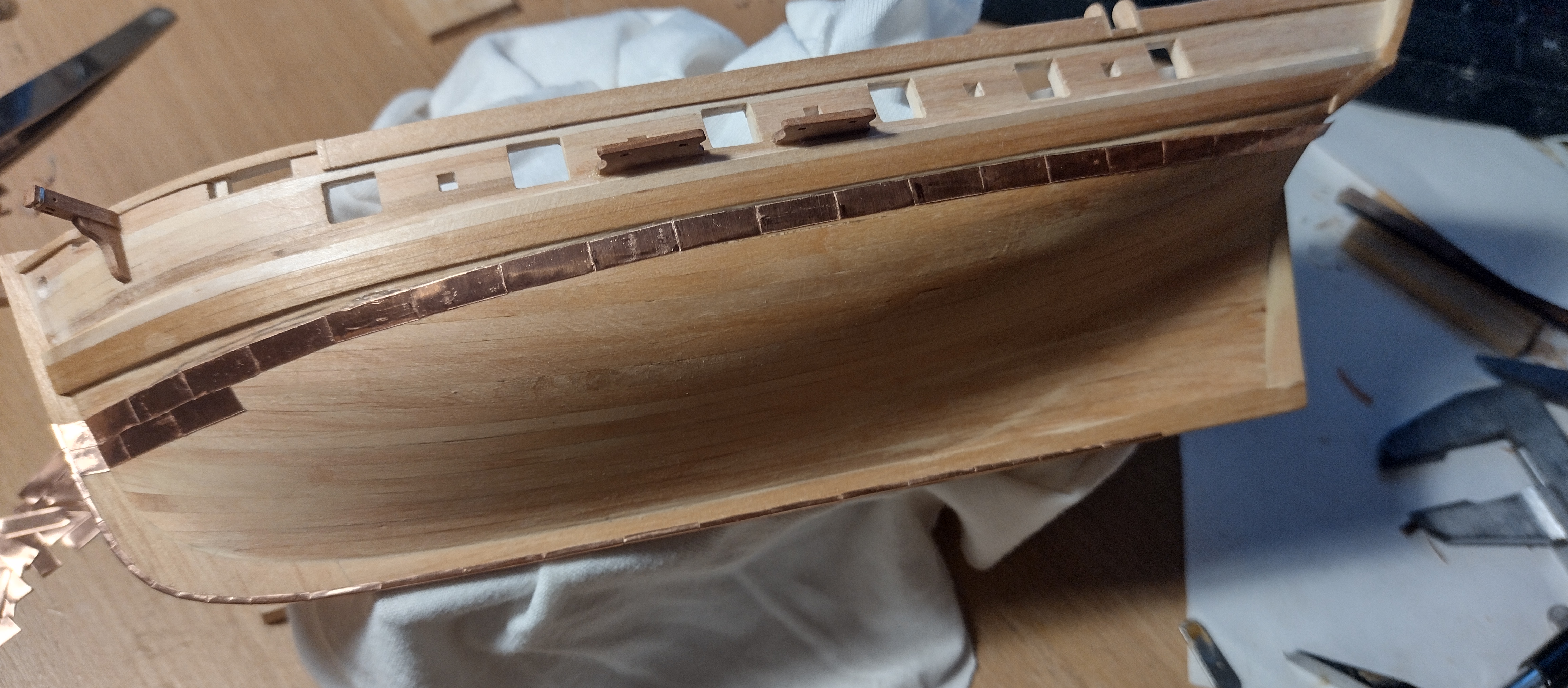

Все еще мучаю корпус.

Да, вручную и не очень точно. Гильотинка бы помогла, но тут зачастую не прямоугольные листы. Из-за обводов.
Гильотинку маленькую давно мечтаю купить, но все время что то мешает.
