Нигде не видно ни малейшего следа припоя Трапы действительно паянные?
Прочь сомнения - пайка.
Она велась снаружи тетивы трапа, поэтому следы припоя легко удалялись.

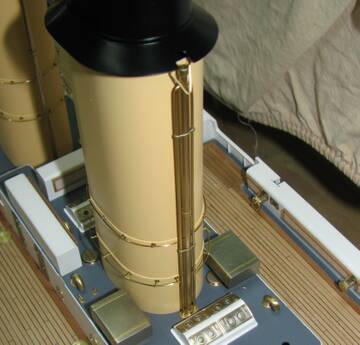

Примерочка на корпусе.
Примерочка на корпусе.
Браво.
Модель, это крик твоей души, которую ты услышал.
Установка переходного мостика с рострами.
villi

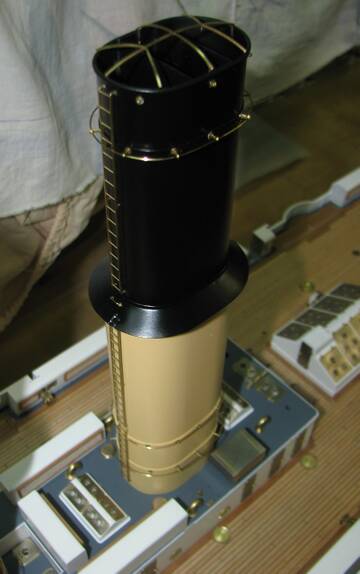

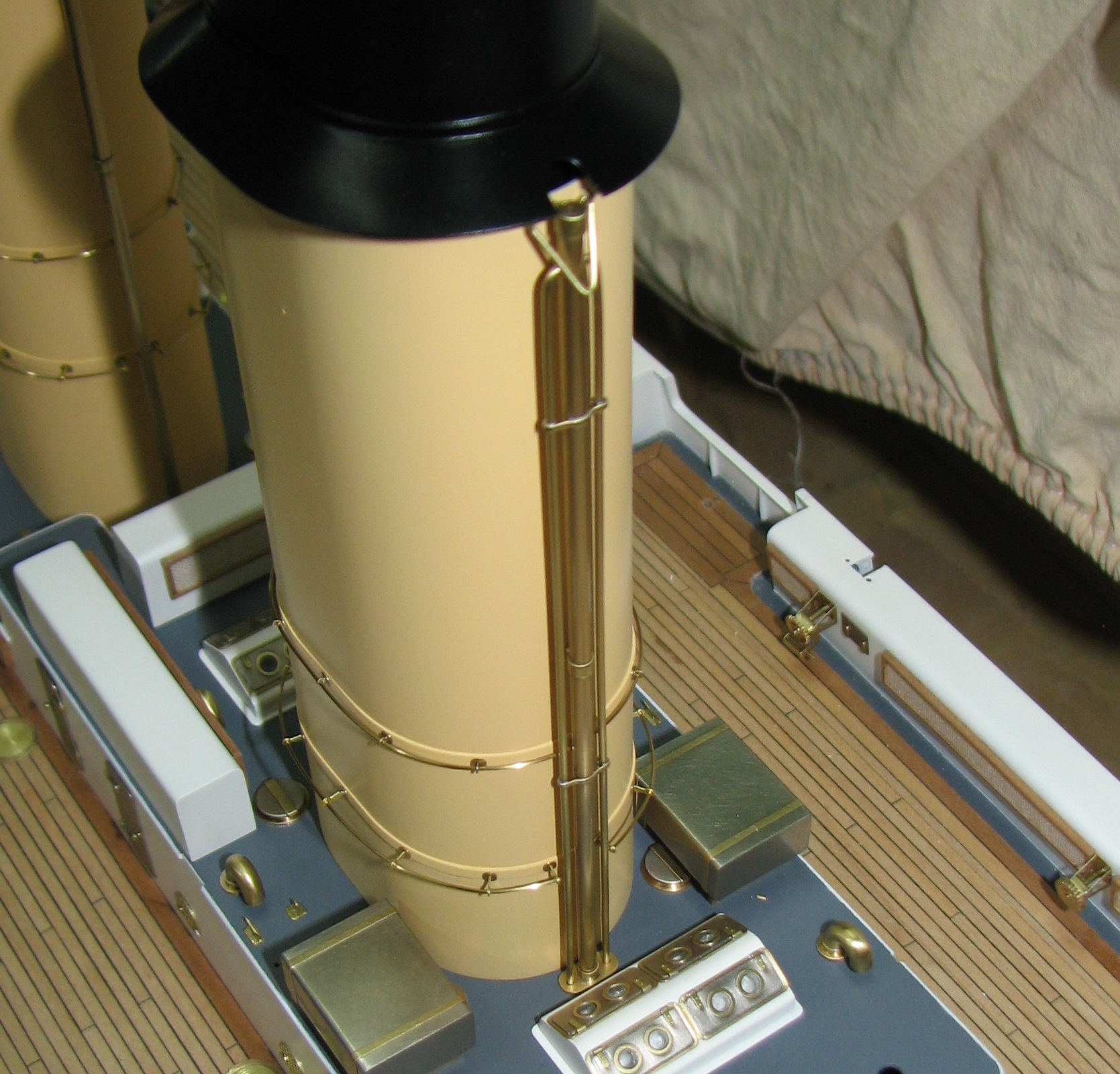

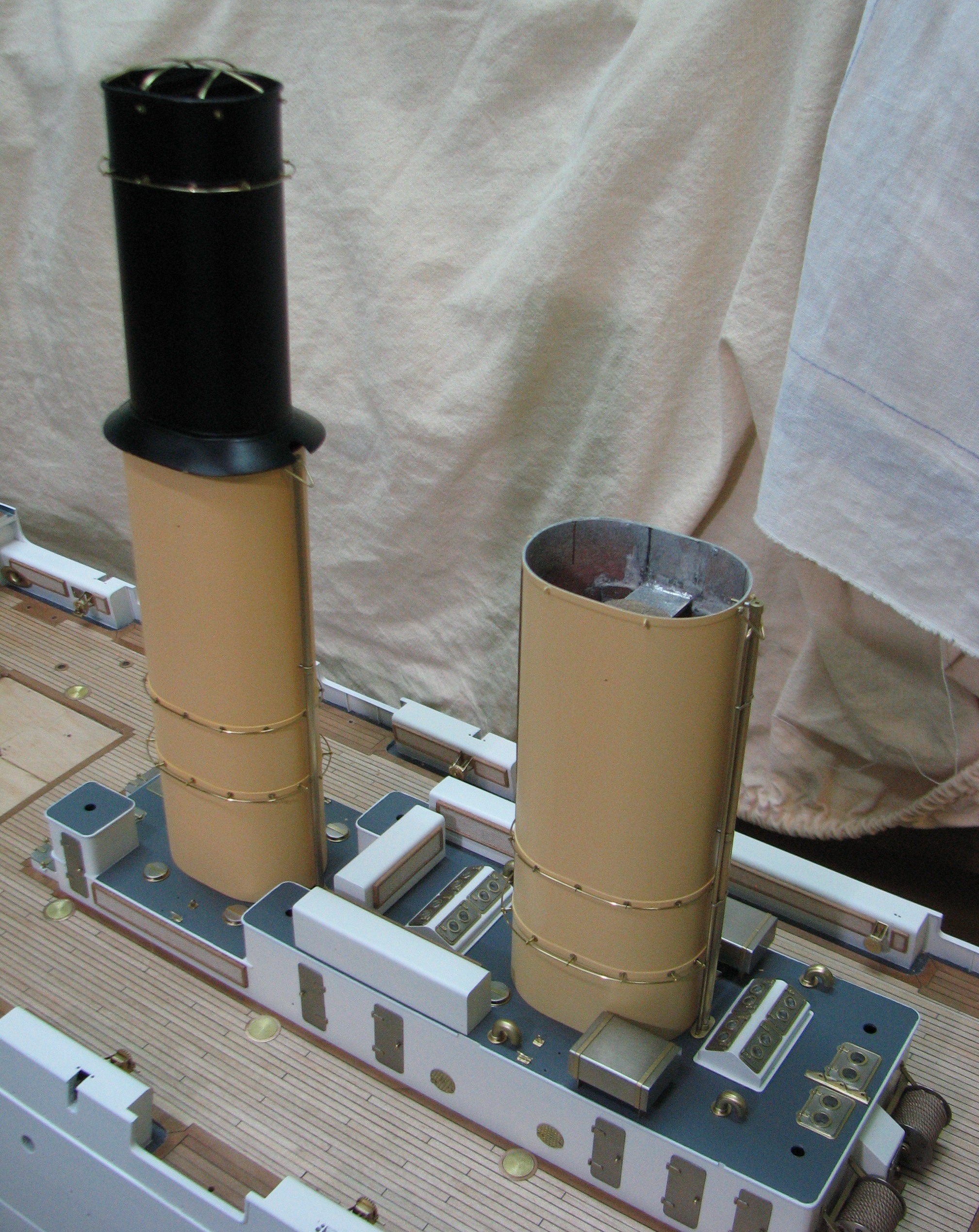

К вам вопросик ?Можно!!!! А есть у вас хорошие фотографии оригинала видом на эти трубы с лестницей?
Отредактировано Samyn (11.07.22 21:40:29)
Мой телеграмм https://t.me/+zyaS9ieyr1MwNWYy
А есть у вас хорошие фотографии оригинала видом на эти трубы с лестницей?

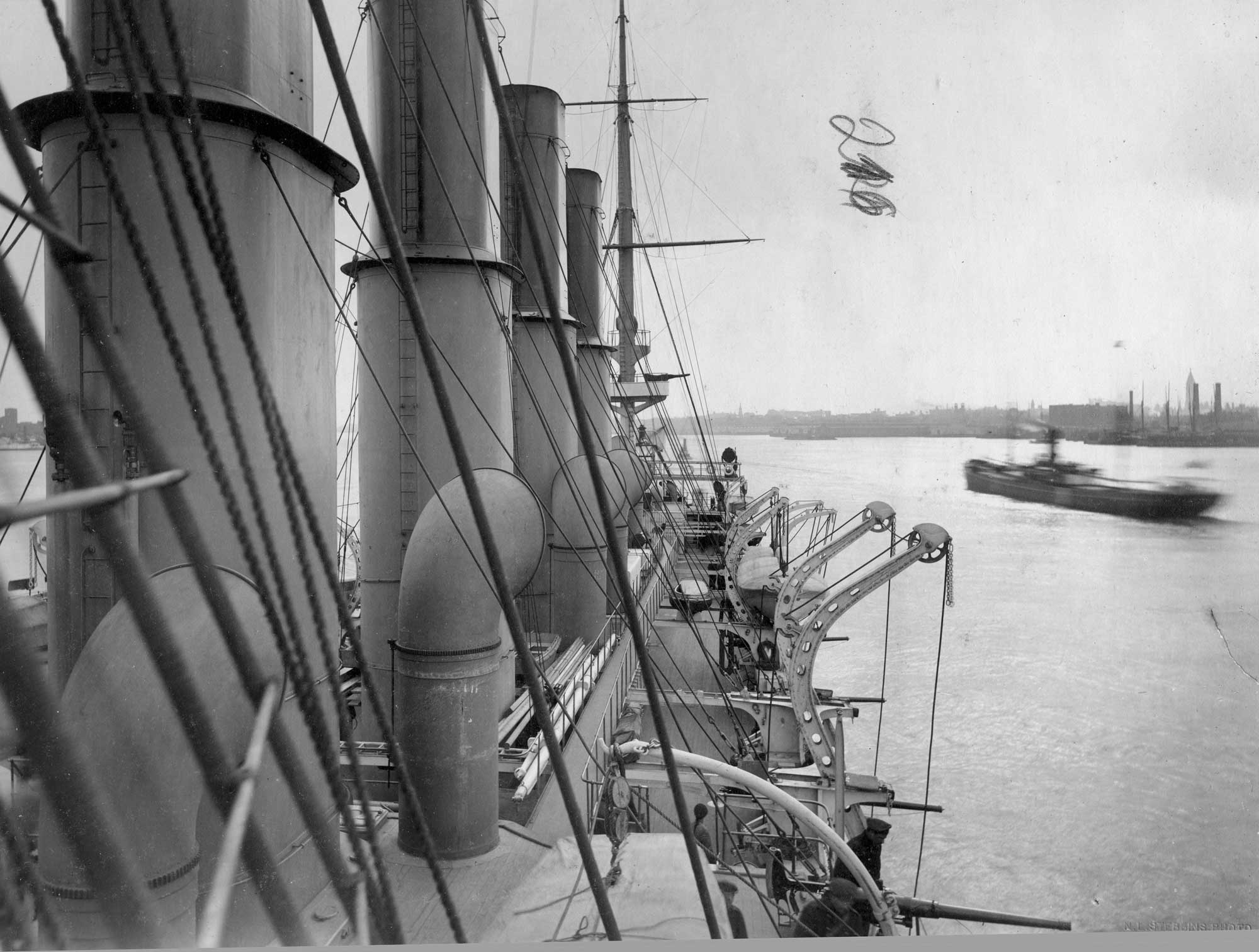

Есть качественный вариант известного снимка.
Есть качественный вариант известного снимка.
А как можно на него взглянуть? Мне просто из любопытства.
Отредактировано Samyn (12.07.22 01:02:34)
Мой телеграмм https://t.me/+zyaS9ieyr1MwNWYy
А как можно на него взглянуть? Мне просто из любопытства.
Я не обладаю правами на распространение подобных материалов.
Для этого вам нужно обратиться к обладателям исходников, они , в основном, собираются на форуме Кортик.

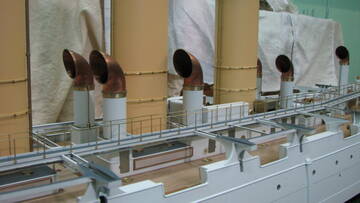

Вполне видно.
Вполне видно.
Этот снимок вполне доступен в сети. Я думал что Александр имеет ввиду более качественный вариант.
Вполне видно.
Вот теперь видно отлично!!!Спасибо.
Мой телеграмм https://t.me/+zyaS9ieyr1MwNWYy

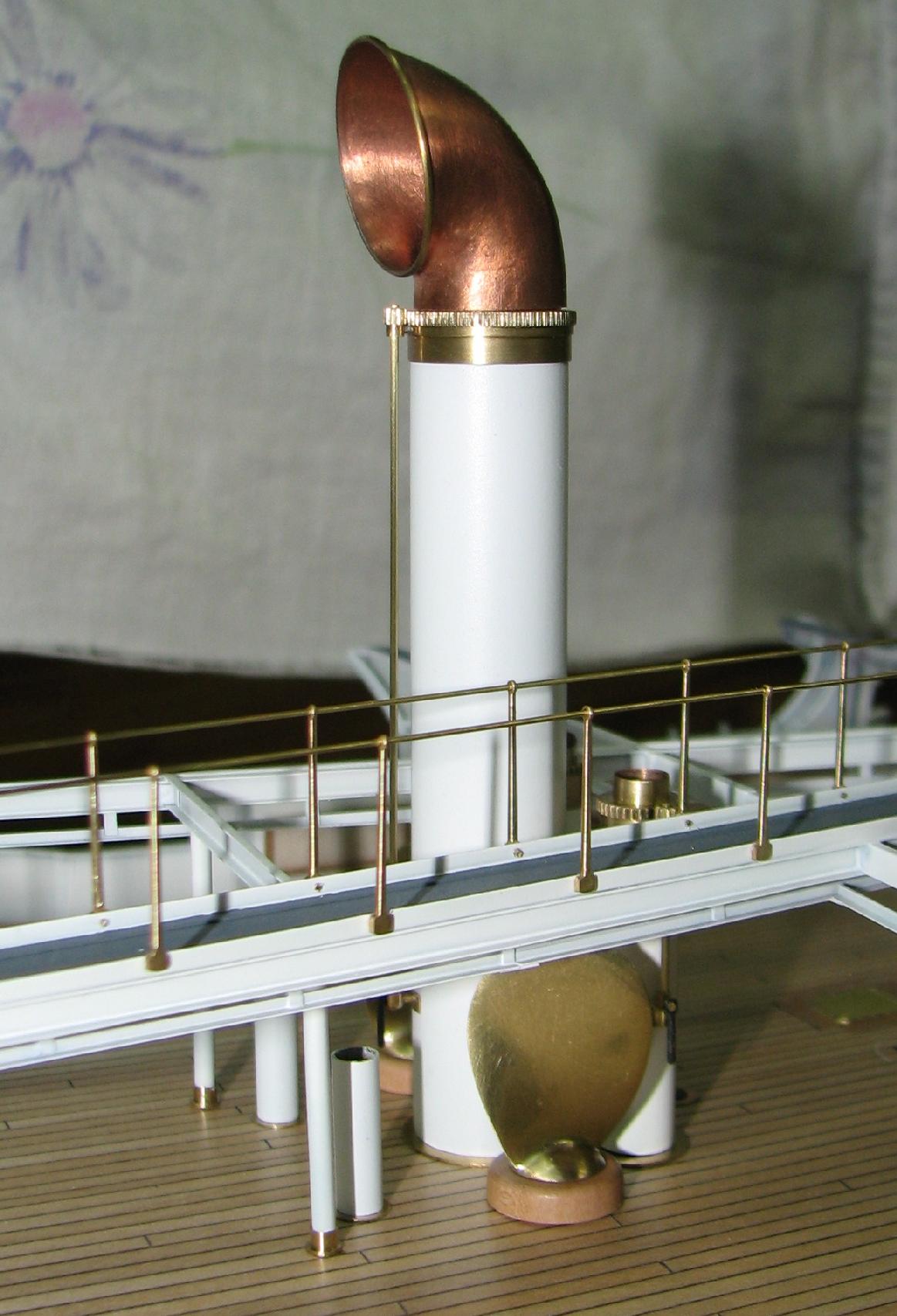

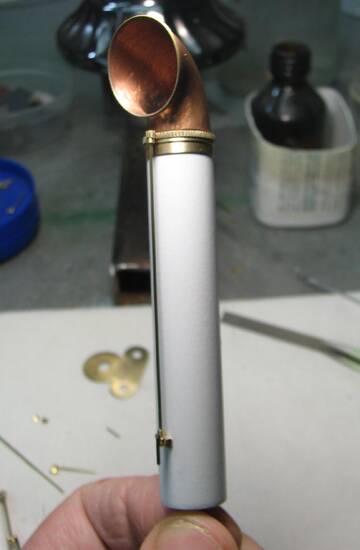

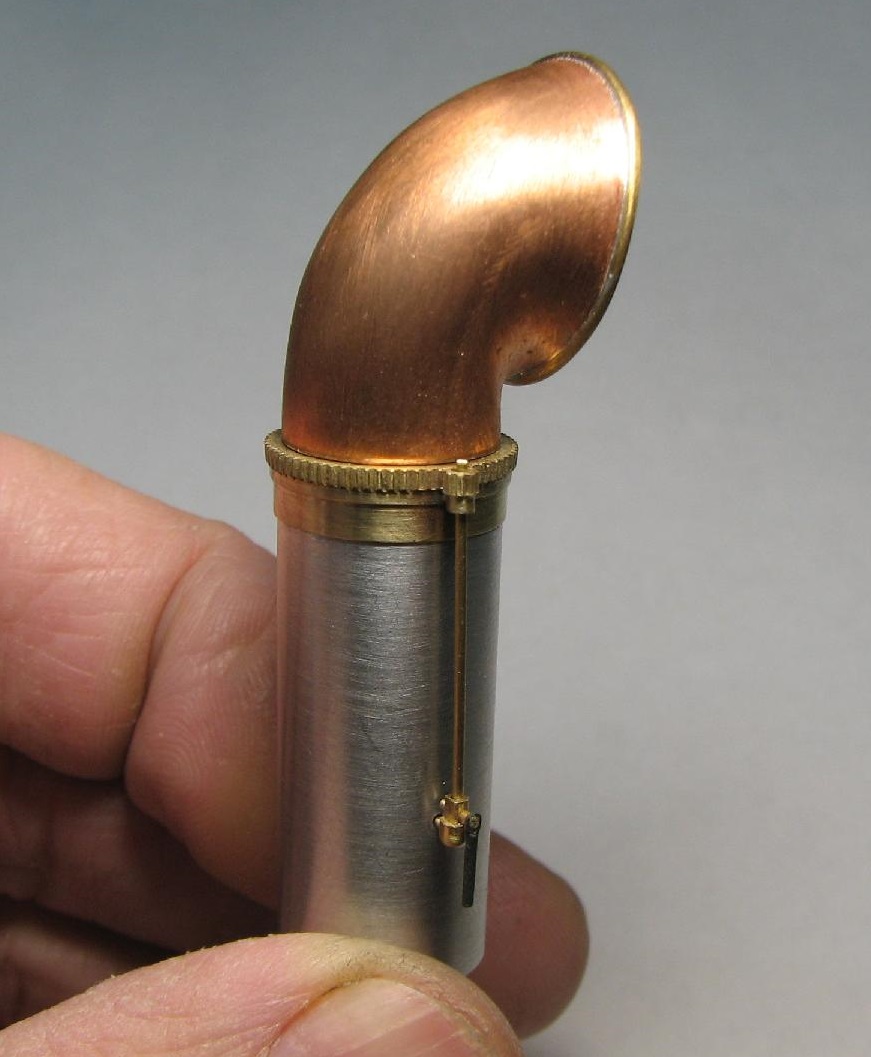

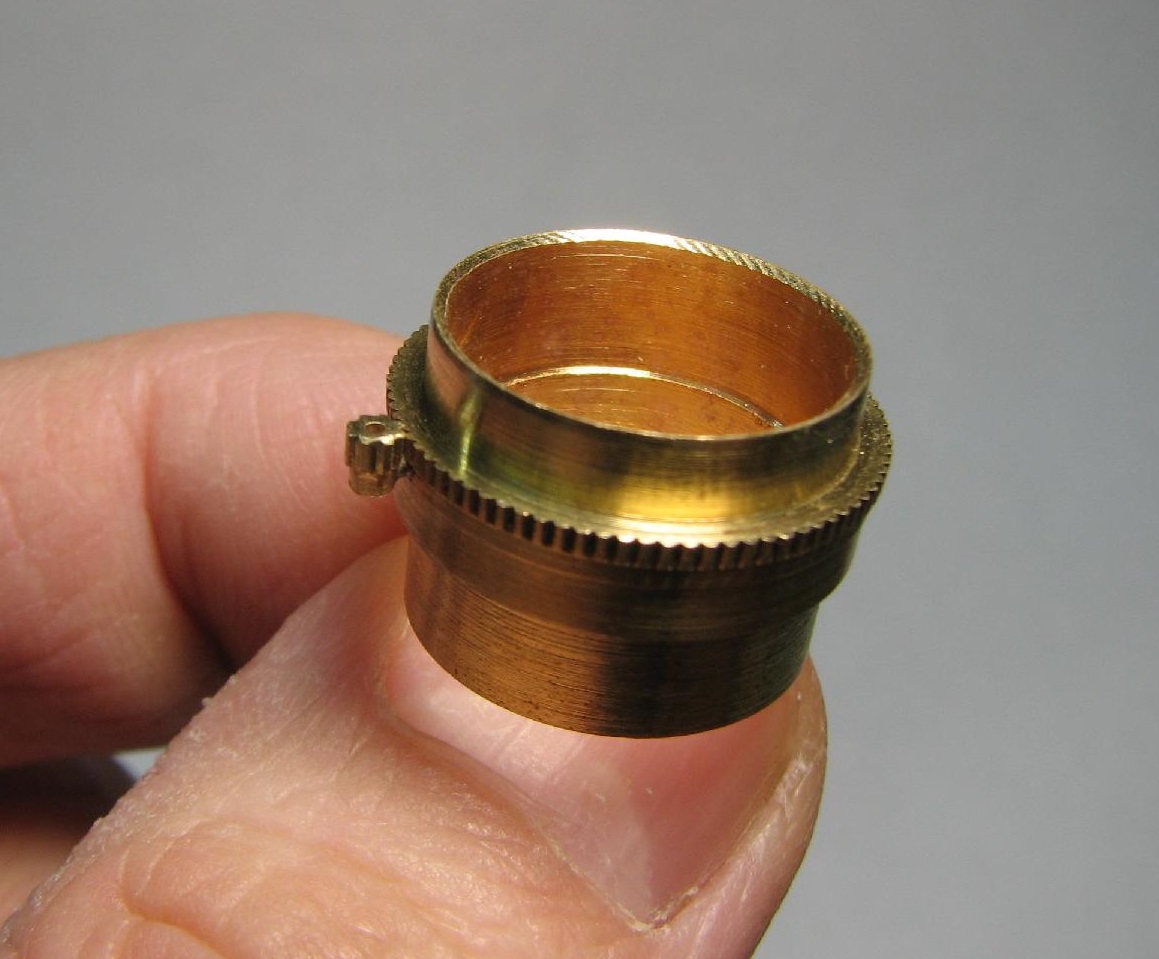

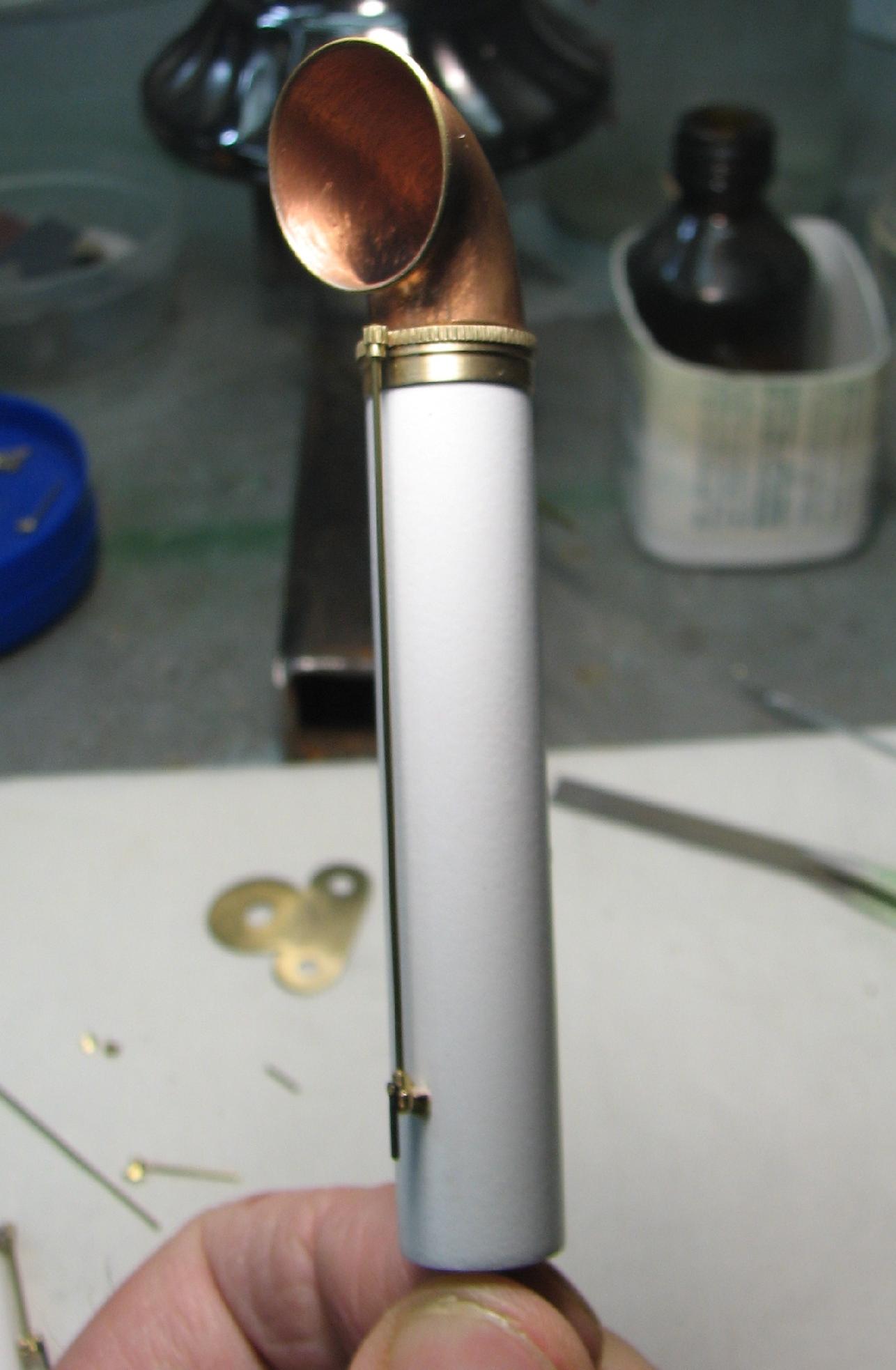

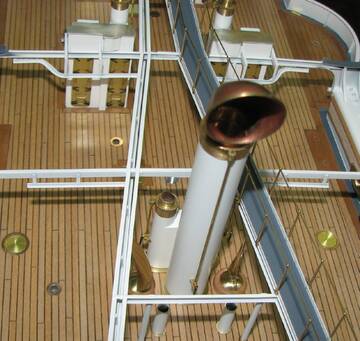

Поворотный механизм вентраструбов.
Поворотный механизм вентраструбов.
Привет, Валера!
Продолжаю любоваться. Ты просто молодец. Здорово у тебя получается.

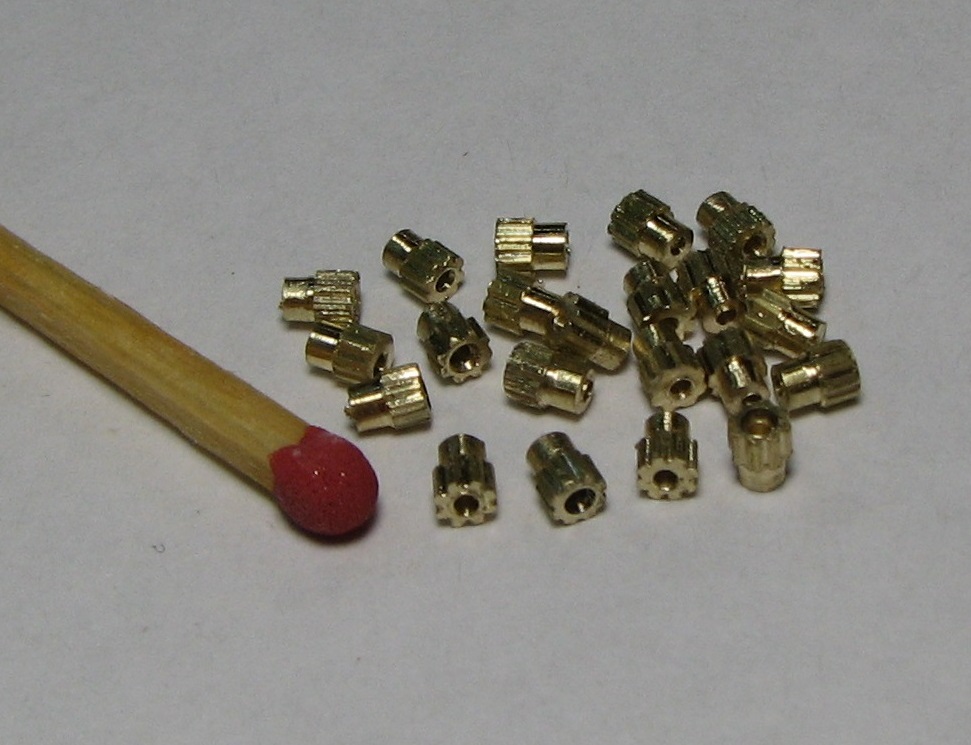

Открой пожалуйста секрет нарезки зубьев на шестеренках. Или ты резал их как положено?
Модель, это крик твоей души, которую ты услышал.
Привет, Валера!
Продолжаю любоваться. Ты просто молодец. Здорово у тебя получается.
Открой пожалуйста секрет нарезки зубьев на шестеренках. Или ты резал их как положено?
Привет, Вячеслав!
Секрета нет , этот процесс в снимках показан в теме Технологий - накатка.

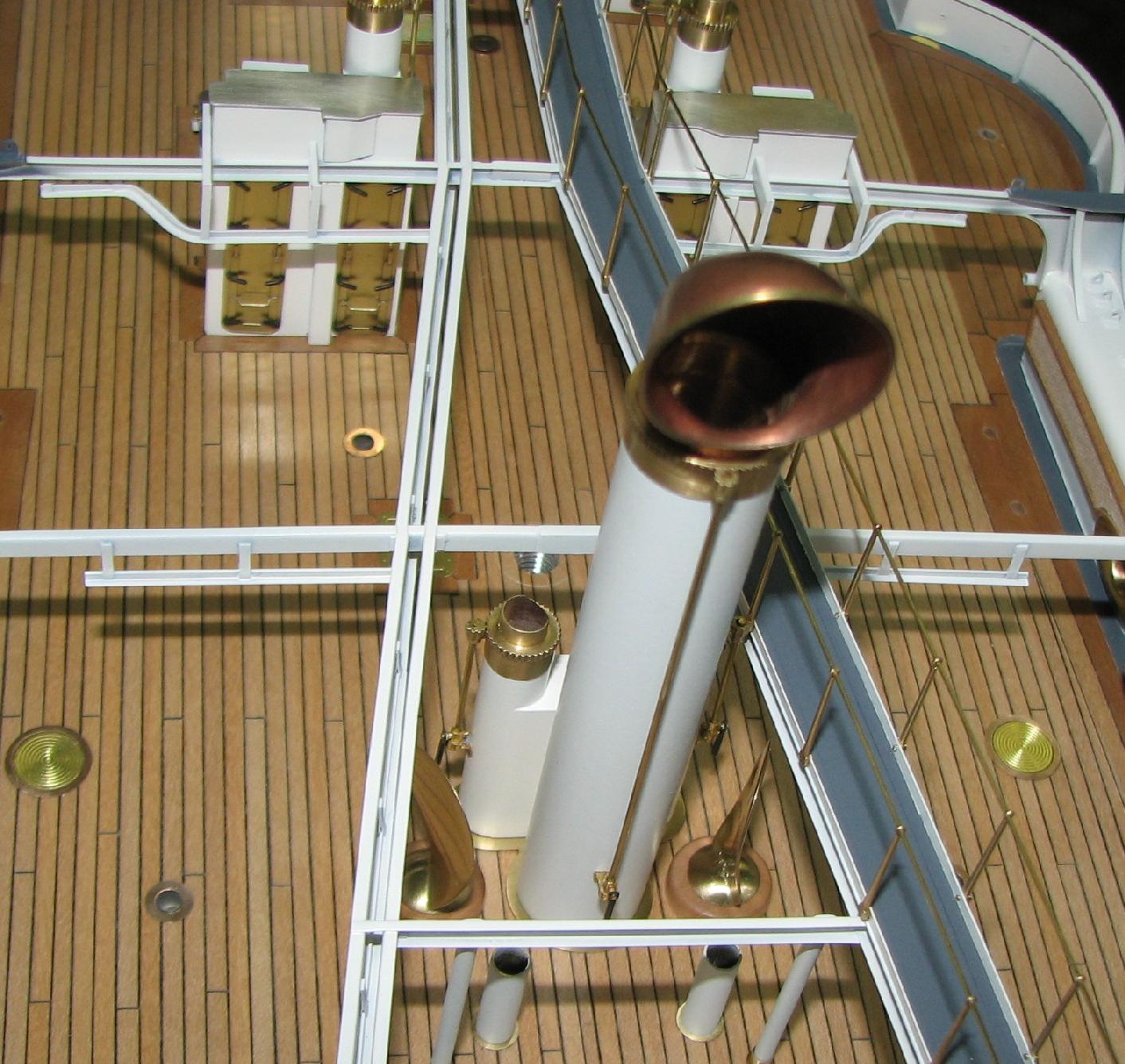

Поворотный механизм вентраструбов.
Маниак!
Секрета нет , этот процесс в снимках показан в теме Технологий - накатка.
Вот старый, совсем памяти не стало. Вроде, где-то видел, но не вспомнил.
Спасибо Валера. Удачи и мастерства в задуманном.
Модель, это крик твоей души, которую ты услышал.
Да,Валера,всё кручее и кручее!Получаю истинное наслаждение...
Человек славен делами!
Да,Валера,всё кручее и кручее!Получаю истинное наслаждение...
Спасибо, Игорь , старюсь как могу, но надо еще учиться...

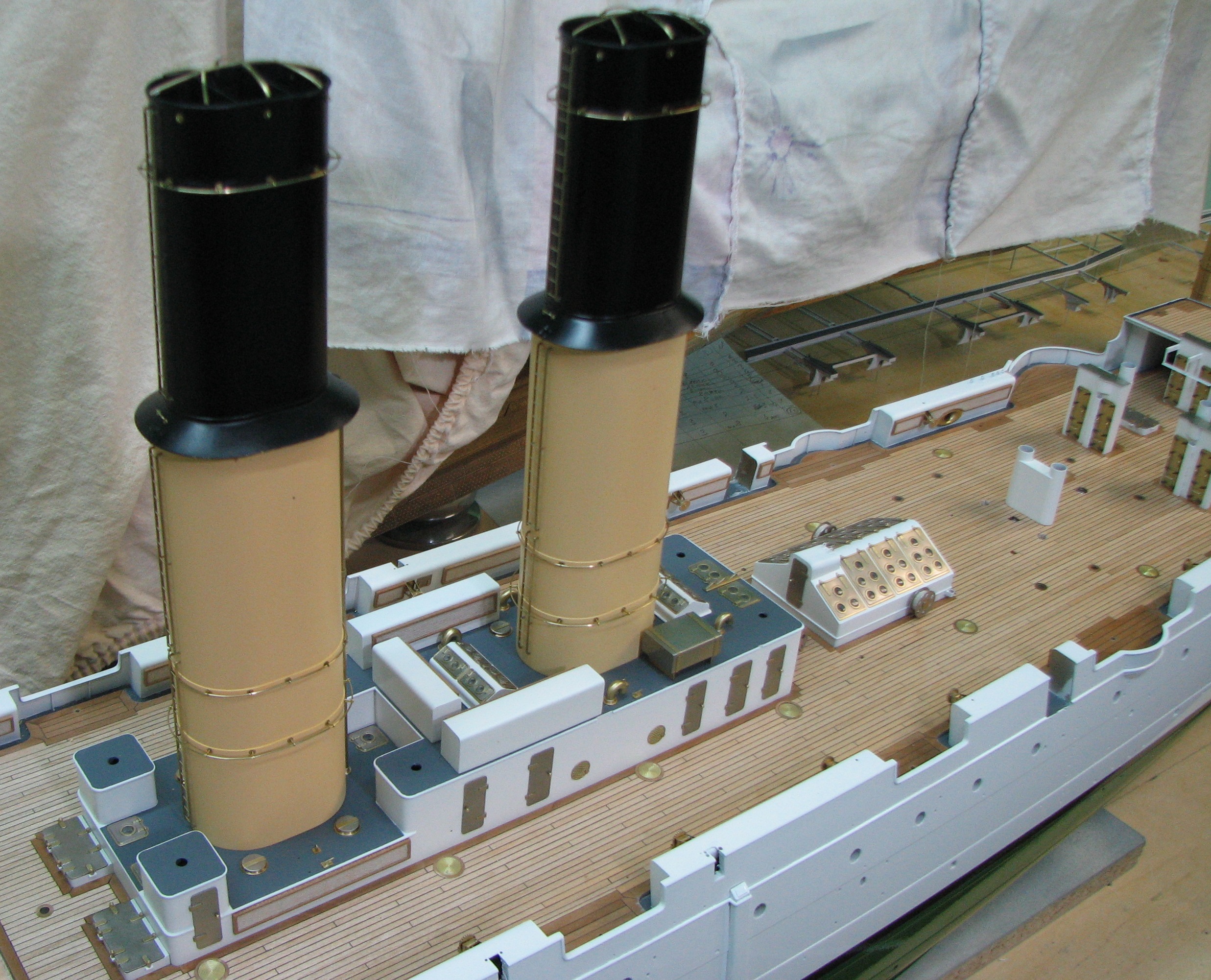

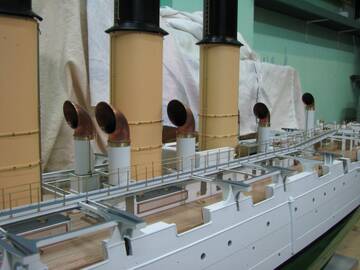

еще вентиляция
Паровой катер , 40-ка футовый.
Ни толковых чертежей , ни порядочных фотографий у меня на него нет.
Поэтому , это скорее некий собирательный образ.
Теория британского 40-ка футовика по габаритам и очертаниям почти полностью совпала с изображением катера на видах крейсера сверху и сбоку , поэтому корпус болванки катера делал по ней.
Корпус катера решил делать из меди т.к. дереву не доверяю, а возиться с выклеиванием такой мелочи особо не хотелось , металл для меня проще.
Осадить медь в резину не получилось за отсутсвием резины по известным причинам.
Поэтому пошел дорогой наших "дедов" - осаждал медь на оловянно-свинцовую болванку.

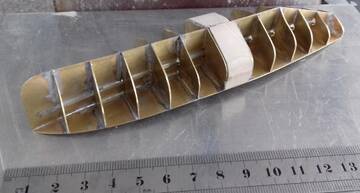

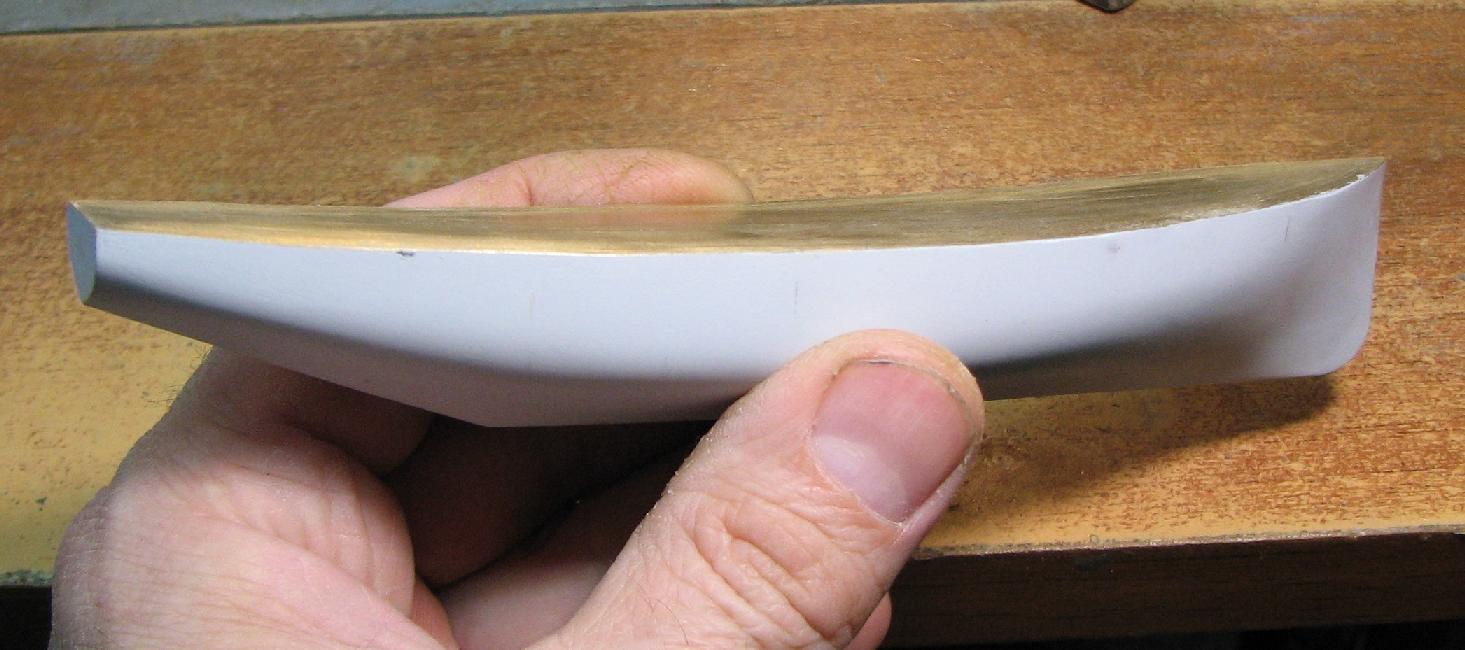

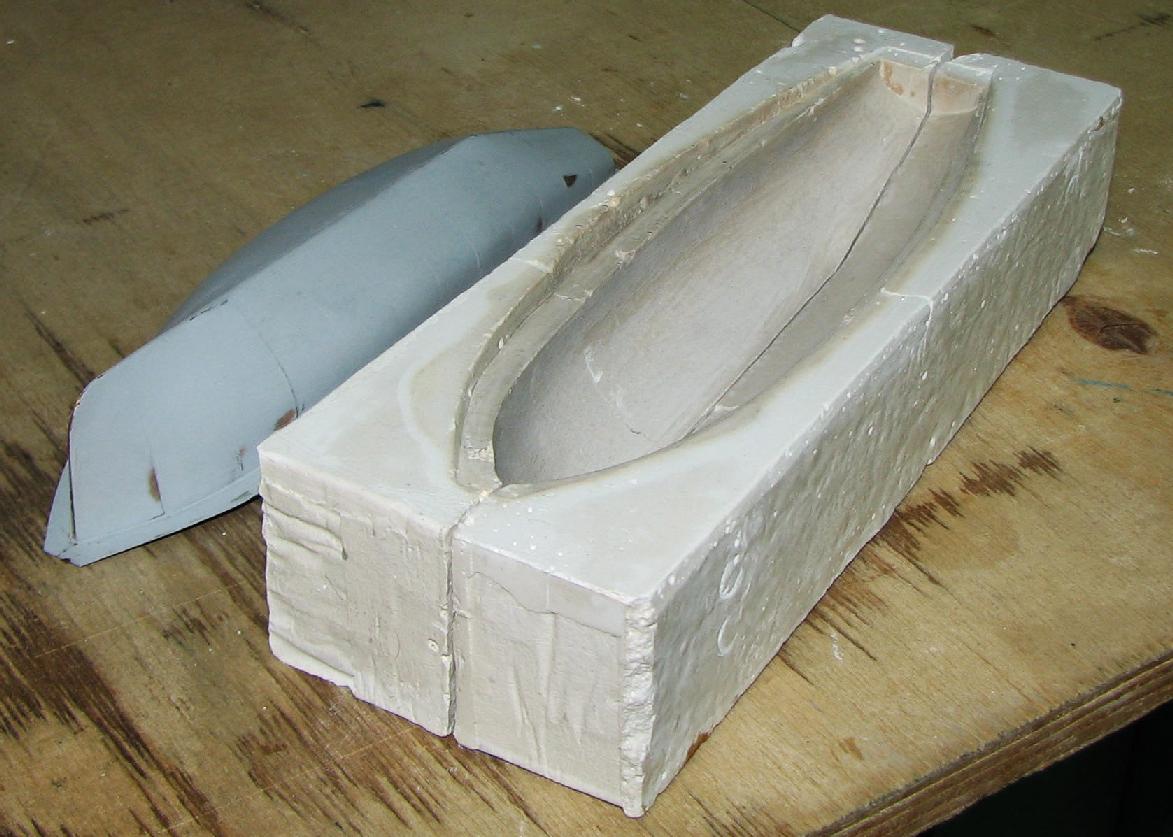

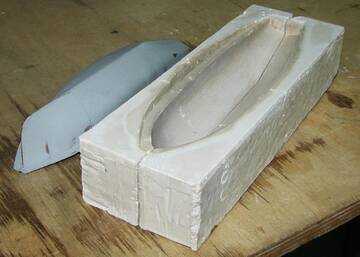

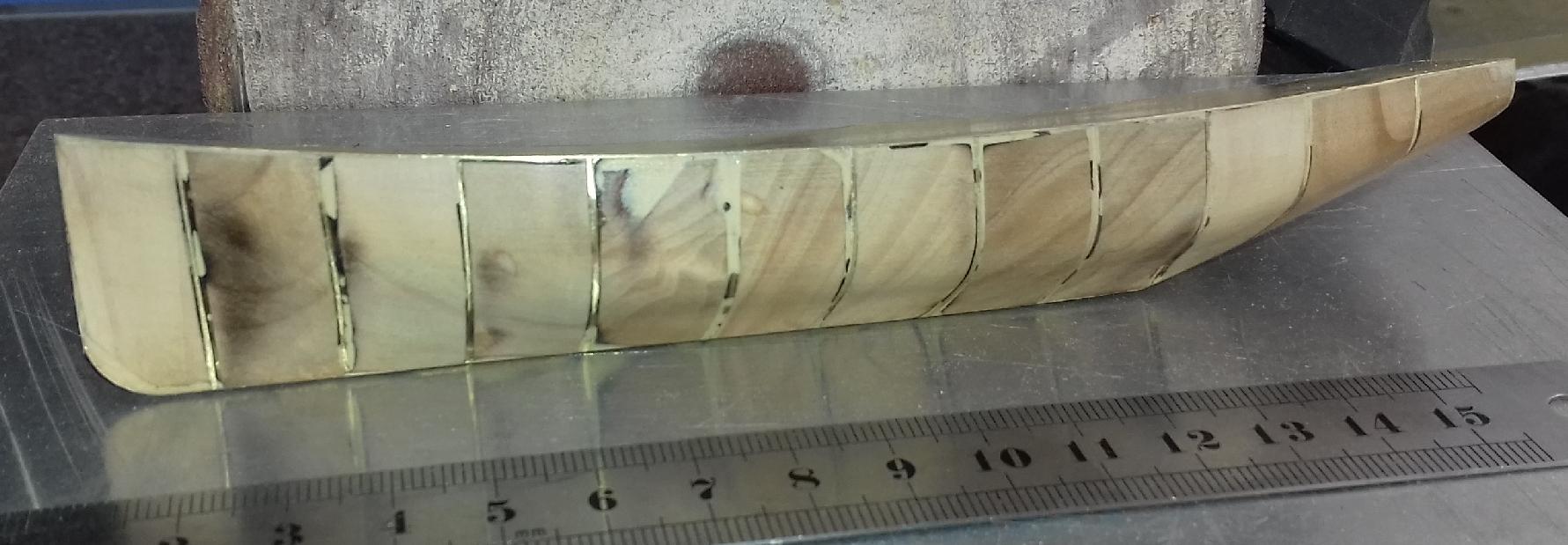

Мастер-модель корпуса и гипсовая форма:

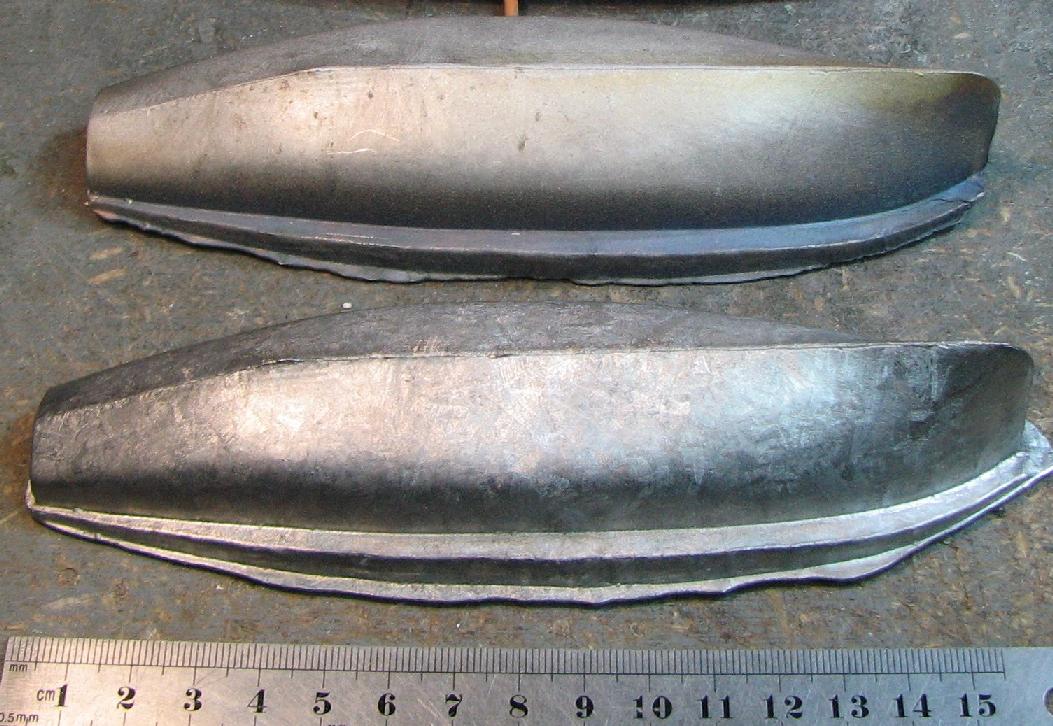

Отливки болванок из оловянно-свинцового сплава.

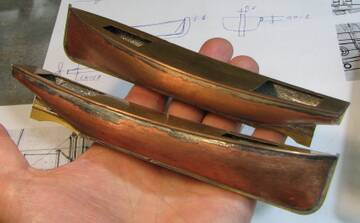

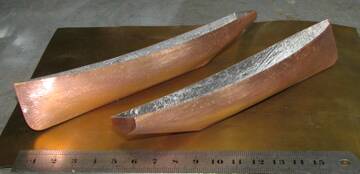

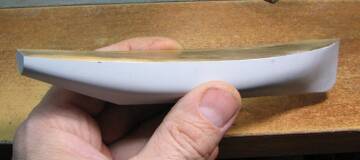

Результат работы гальваники после выплавки болванки.
Результат работы гальваники после выплавки болванки.
Гениально!!!
Результат работы гальваники после выплавки болванки.
Просто офигенно, как "просто".
Все на высшем уровне.
Модель, это крик твоей души, которую ты услышал.

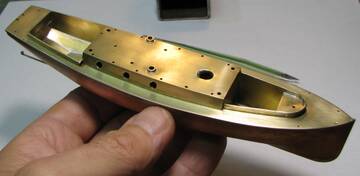

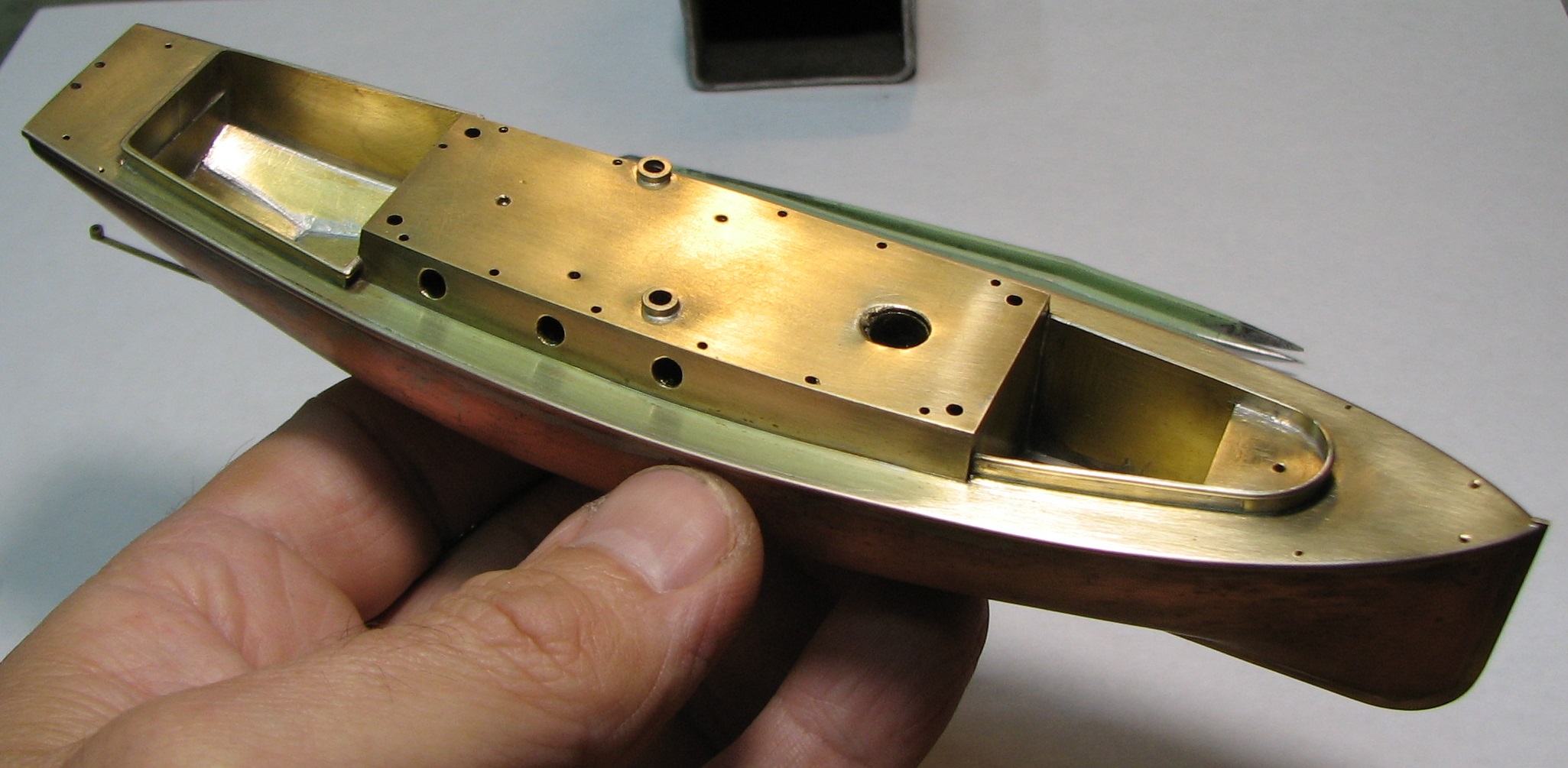

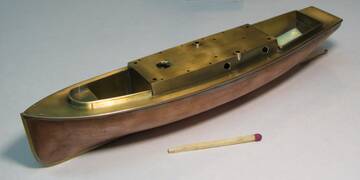

Монтажжж... палуба и прочее..

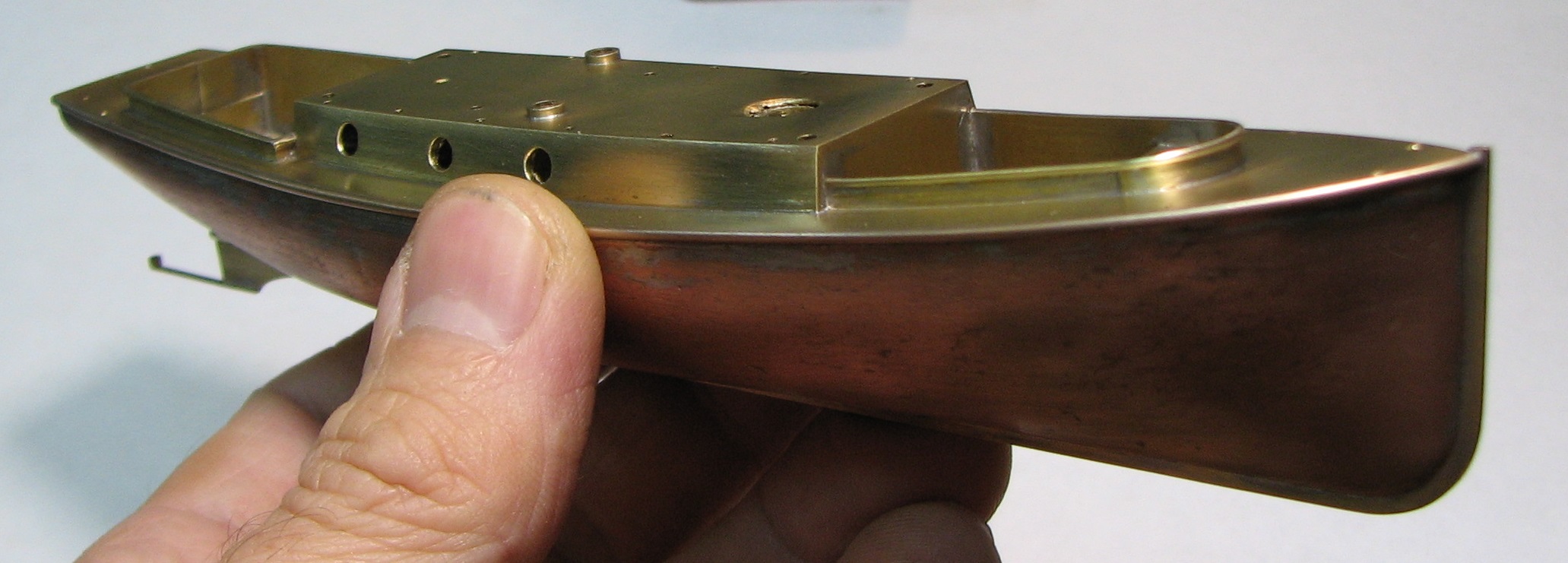

Да, я знаю что привальник был из дерева, но у меня он запланирован под краску поэтому вот так...
Да, я знаю что привальник был из дерева, но у меня он запланирован под краску поэтому вот так...
.... и вот так...

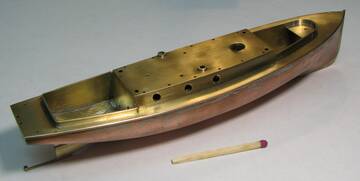

Общее состояние перед грунтовкой и поркаской...
Общее состояние перед грунтовкой и поркаской...
Модель, это крик твоей души, которую ты услышал.
Общее состояние перед грунтовкой и поркаской...
Нет слов... прятать такое под краску - святотатство!
Нет слов... прятать такое под краску - святотатство!
Согласен... такой грех мне будет трудно отмолить...
прятать такое под краску - святотатство!
"Святотатство" совершено!

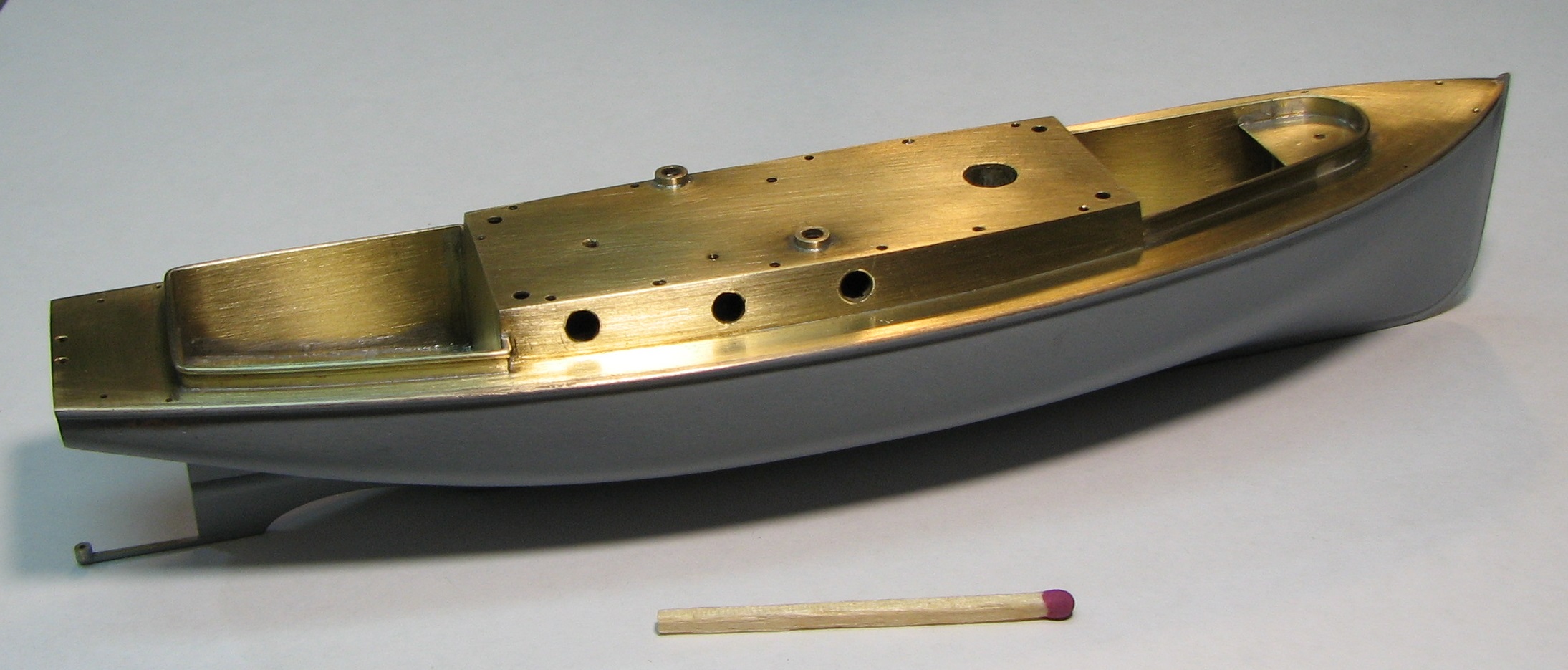

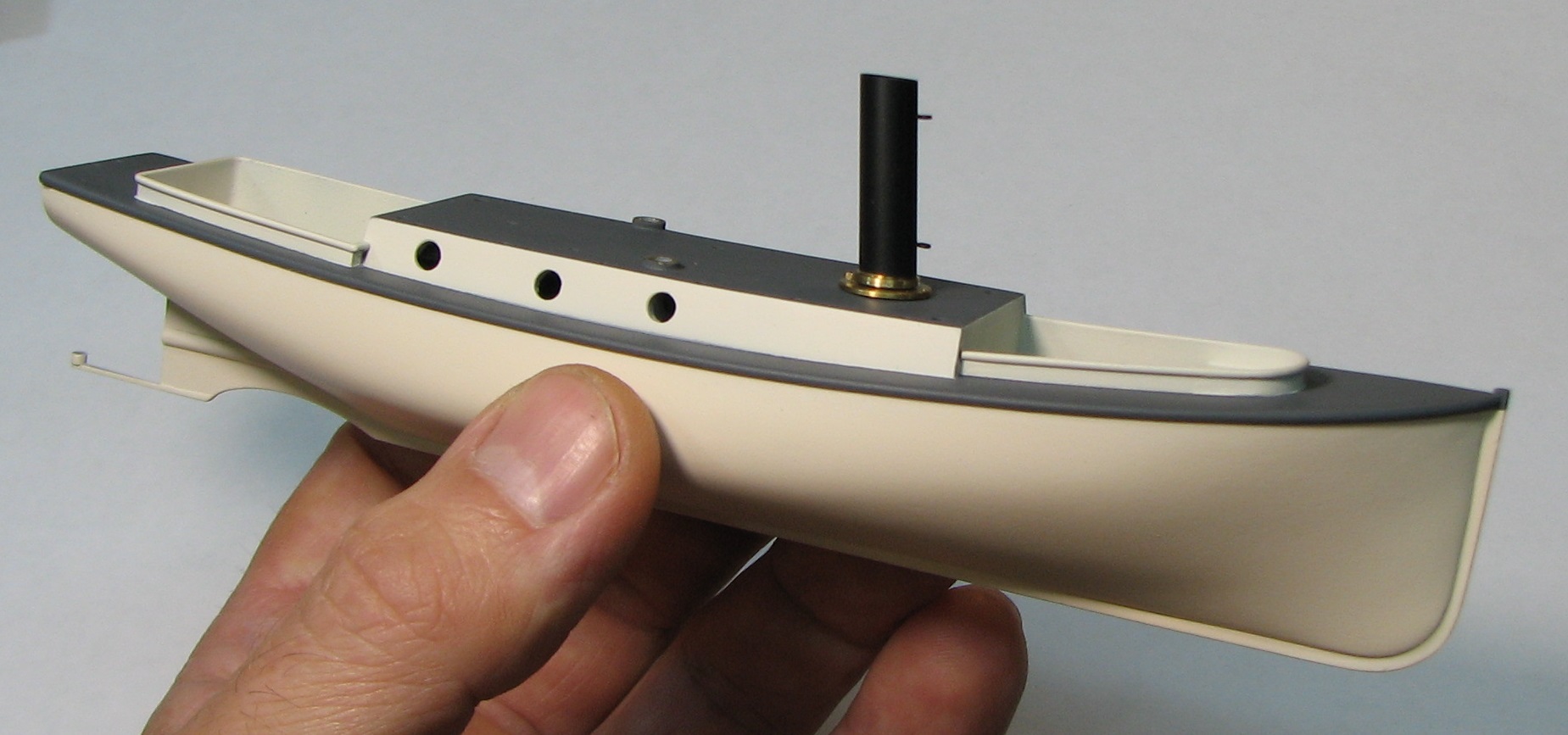

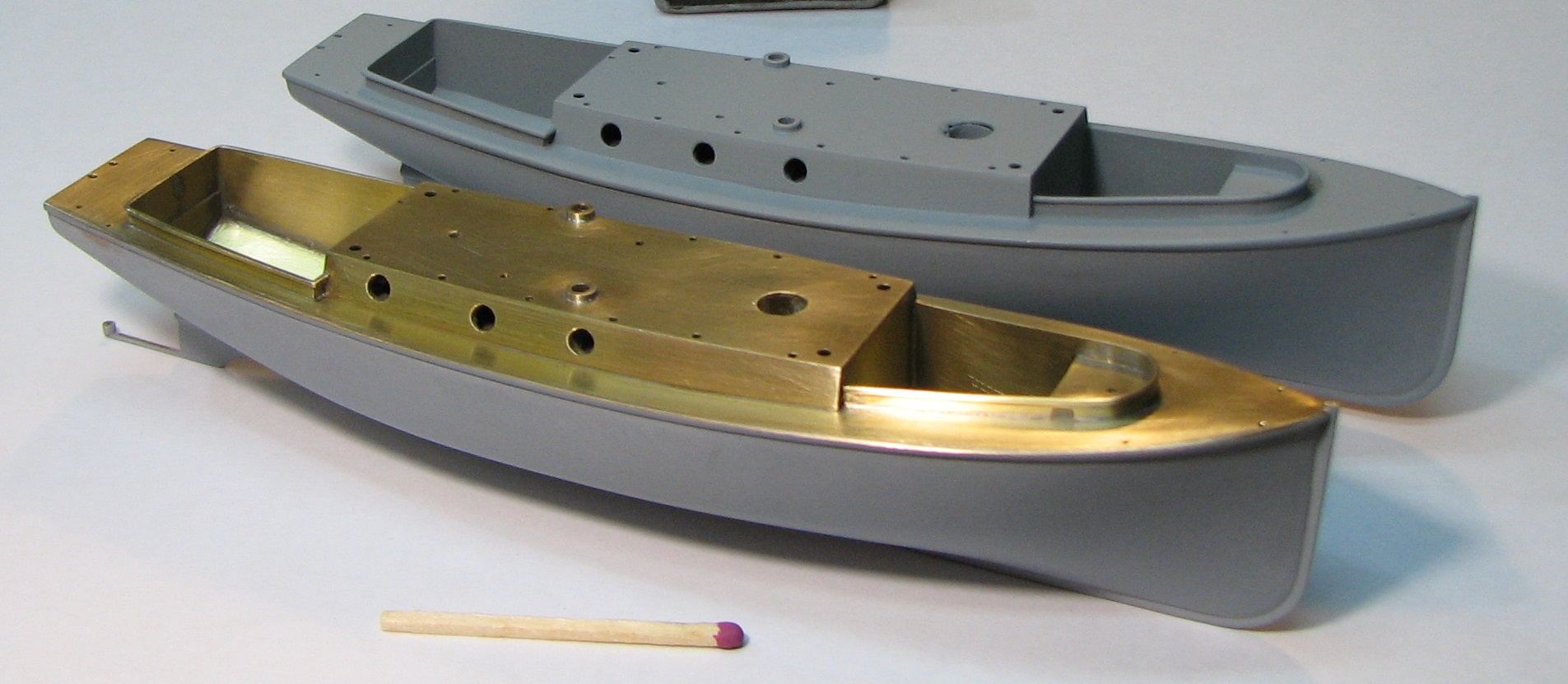

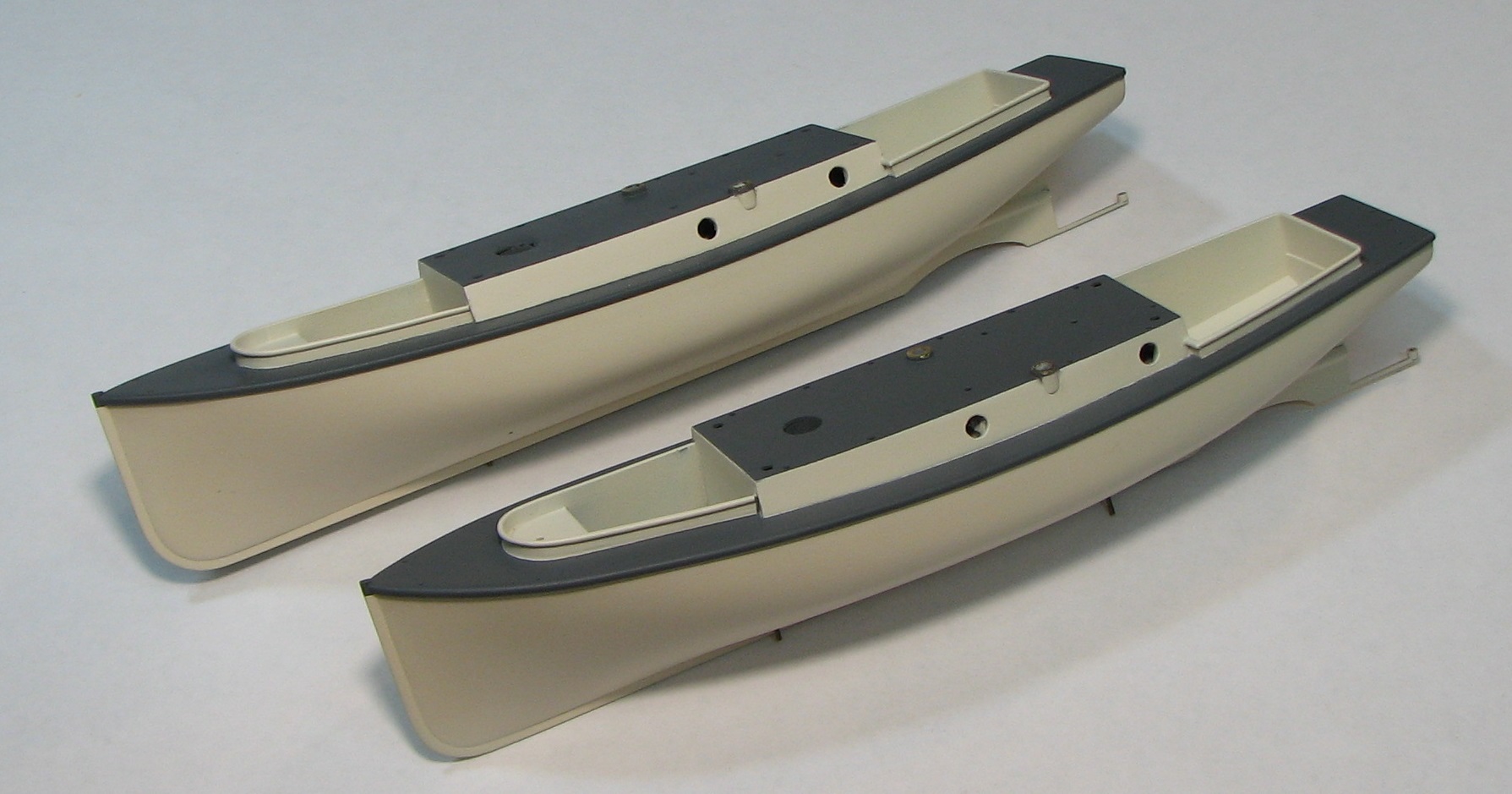

Грунтовка...
Покраска...

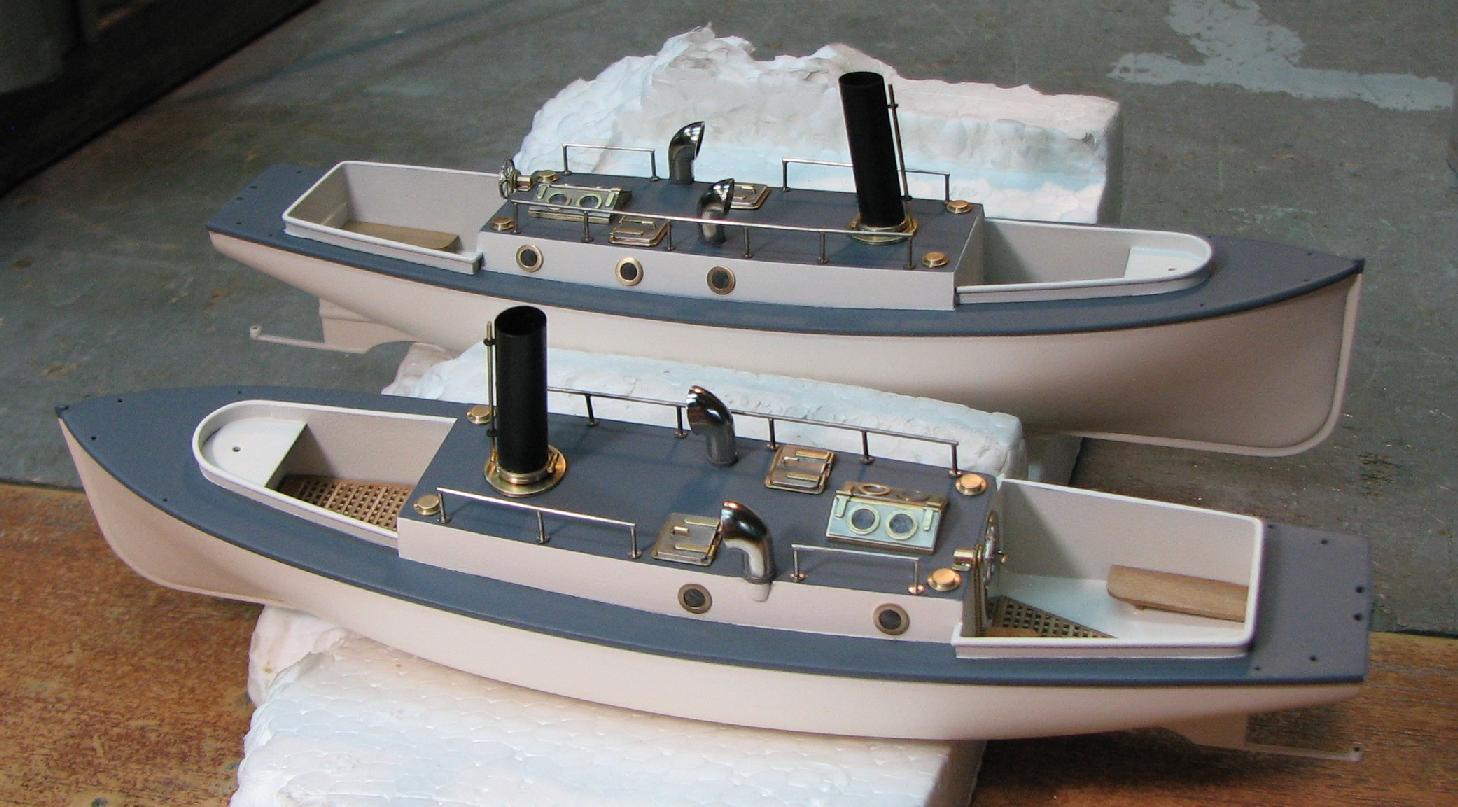

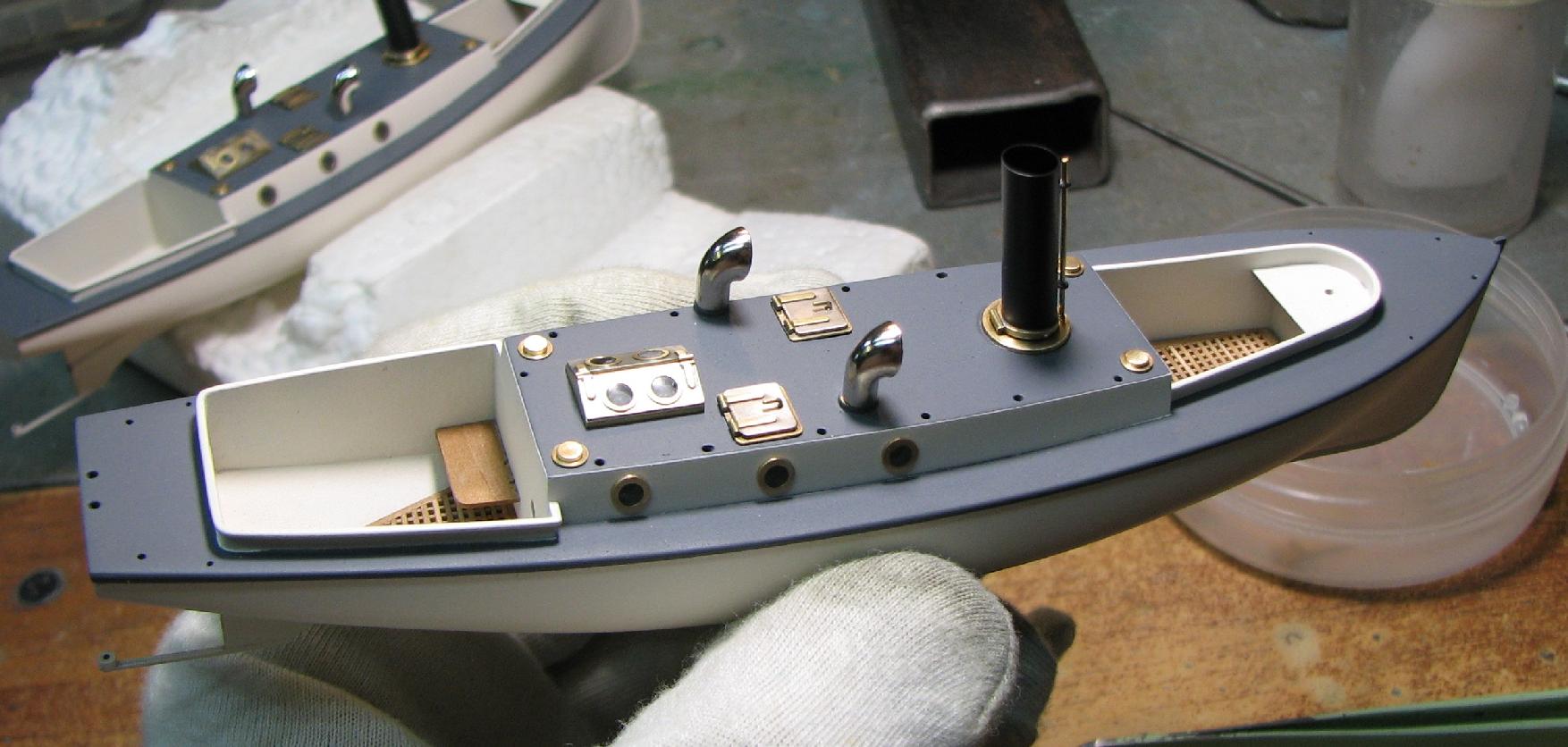

... и начинаю собирать..
... и начинаю собирать..
"Святотатство" совершено!
... и начинаю собирать..
Прелестная яхточка!
... и начинаю собирать..
Красота......
Модель, это крик твоей души, которую ты услышал.
Процессс....
Процессс....
Ну, очень, очень......
Модель, это крик твоей души, которую ты услышал.

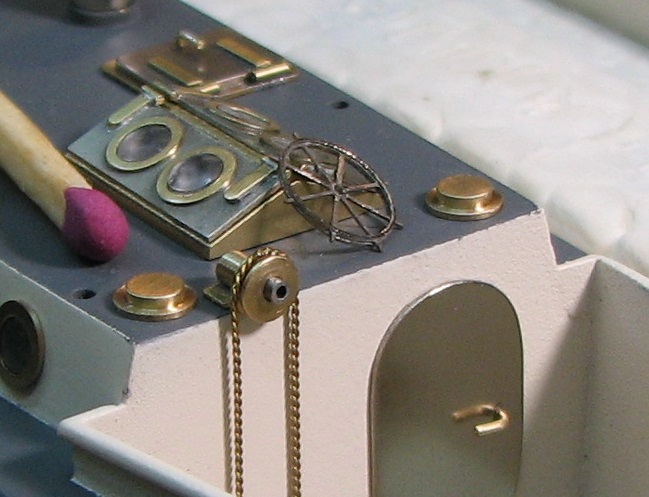

Продолжаю продолжать...

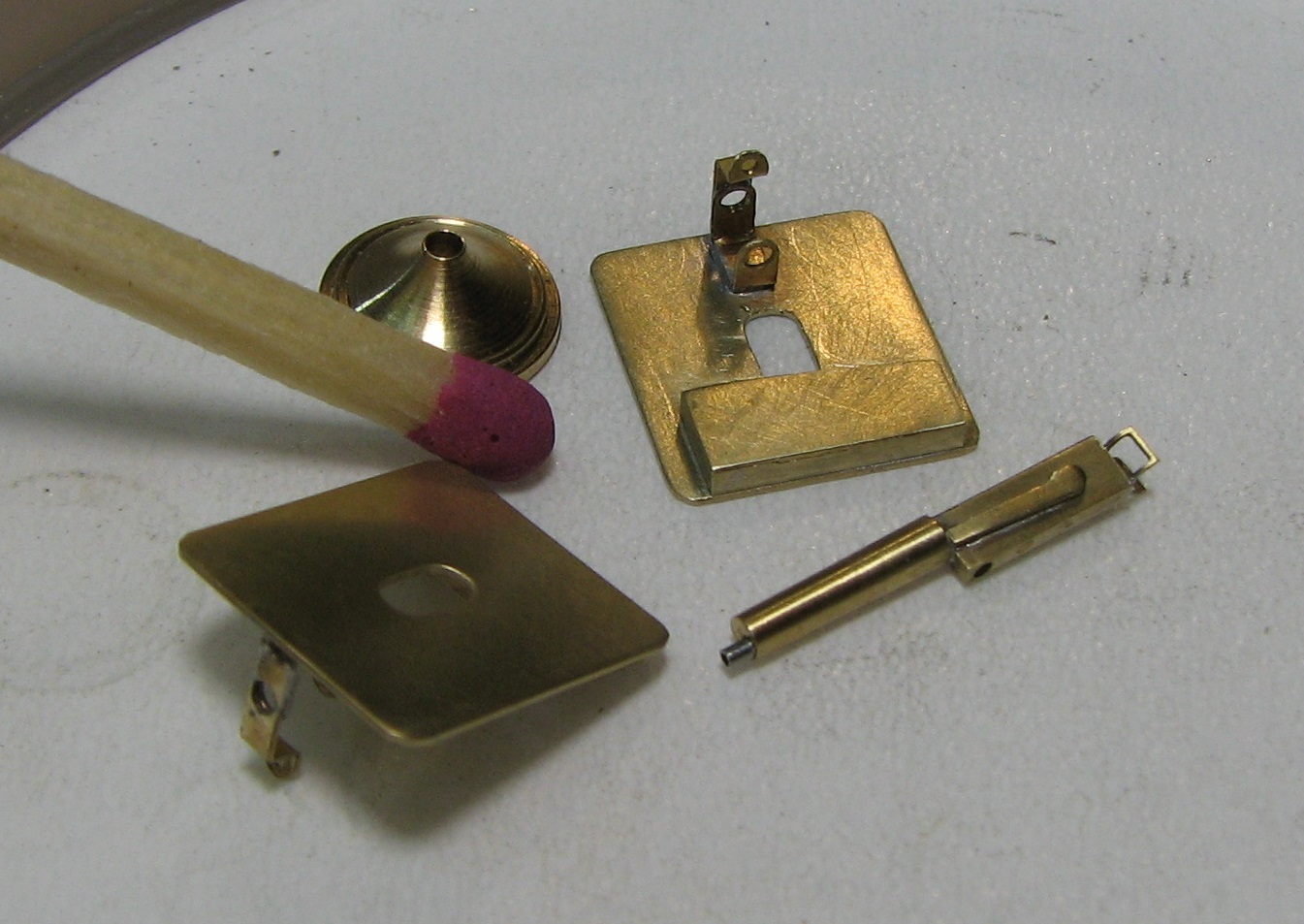

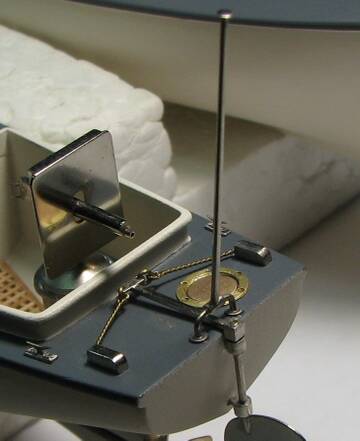

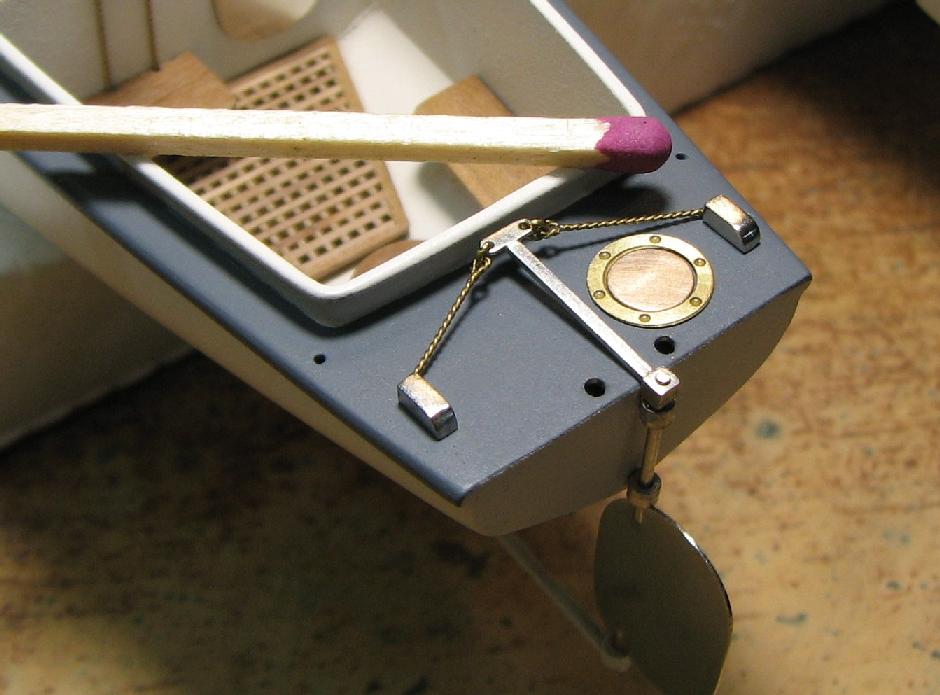

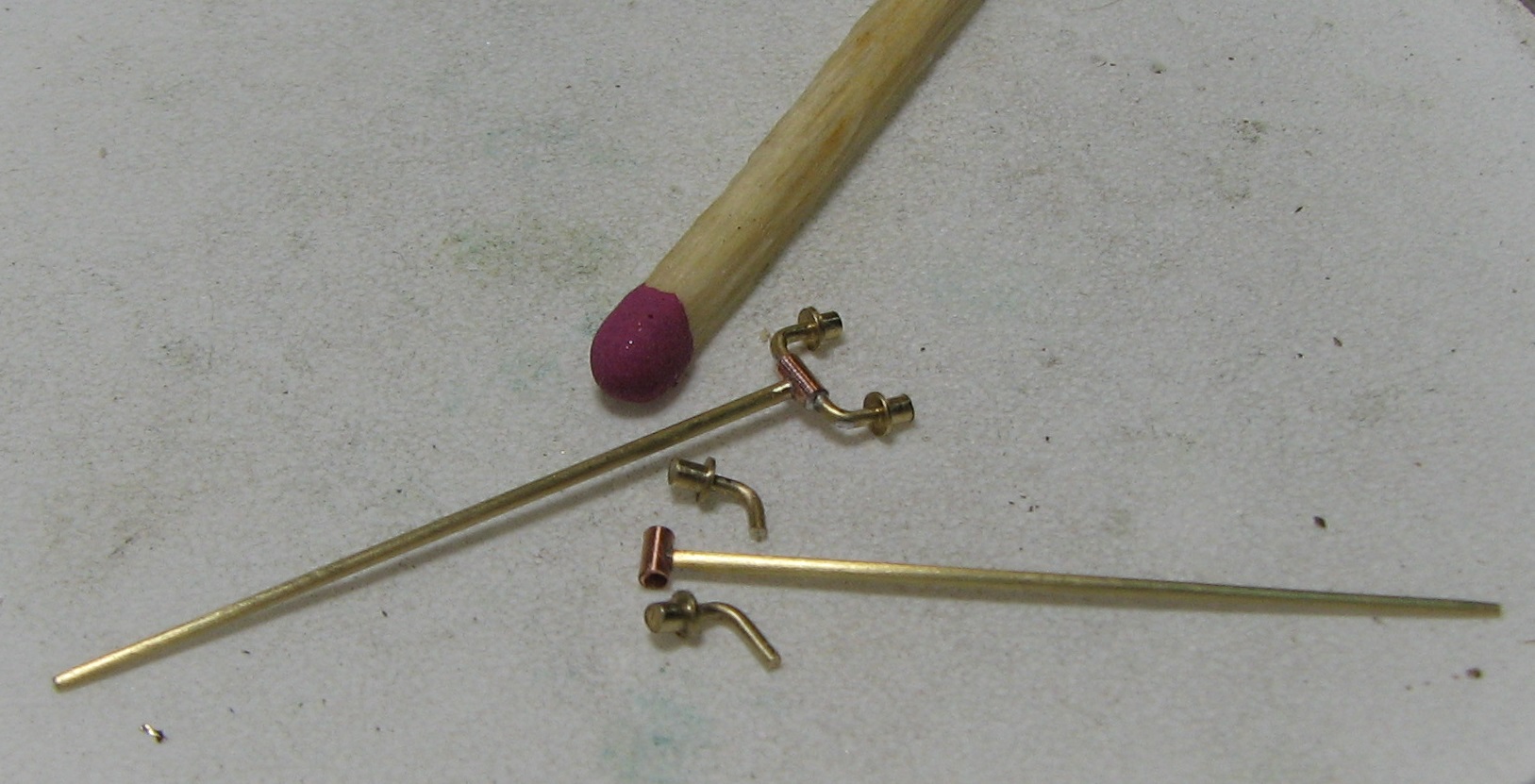

Рулевое устройство.

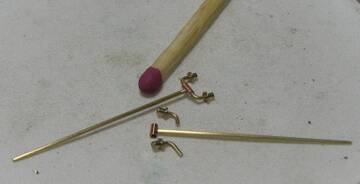

Кормовой флагшток.
Кормовой флагшток.
Продолжаешь сводить народ с ума, Валера....
Все очень на высоте, мне бы так ....
Модель, это крик твоей души, которую ты услышал.
Продолжаешь сводить народ с ума, Валера....
Не... заканчиваю с этим делом - катера на финише.
Гюйсшток и ширмы бортовых огней ставить не стал дабы зрительно не перегружать деталировкой , всего должно быть в МЕРУ.

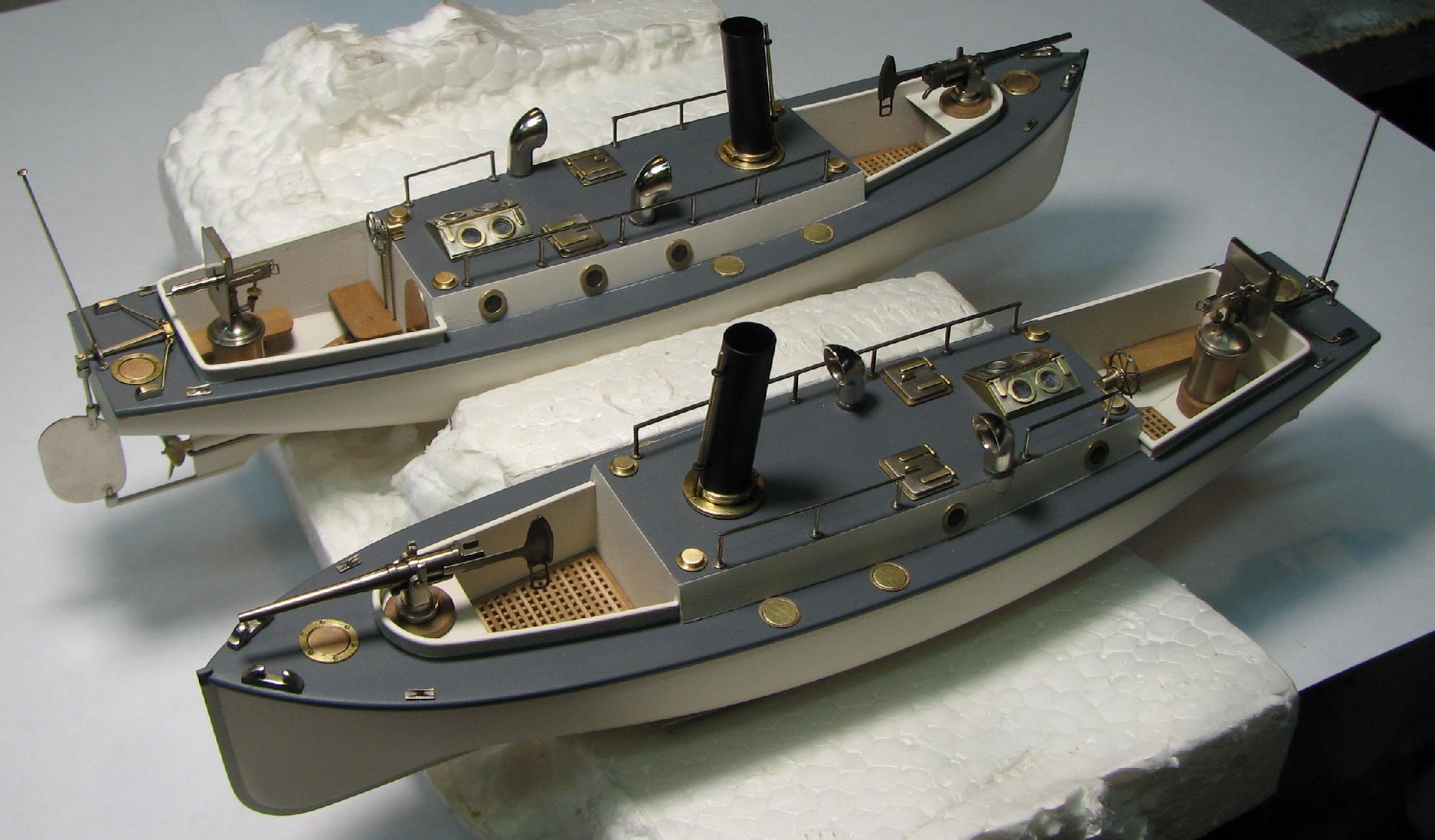

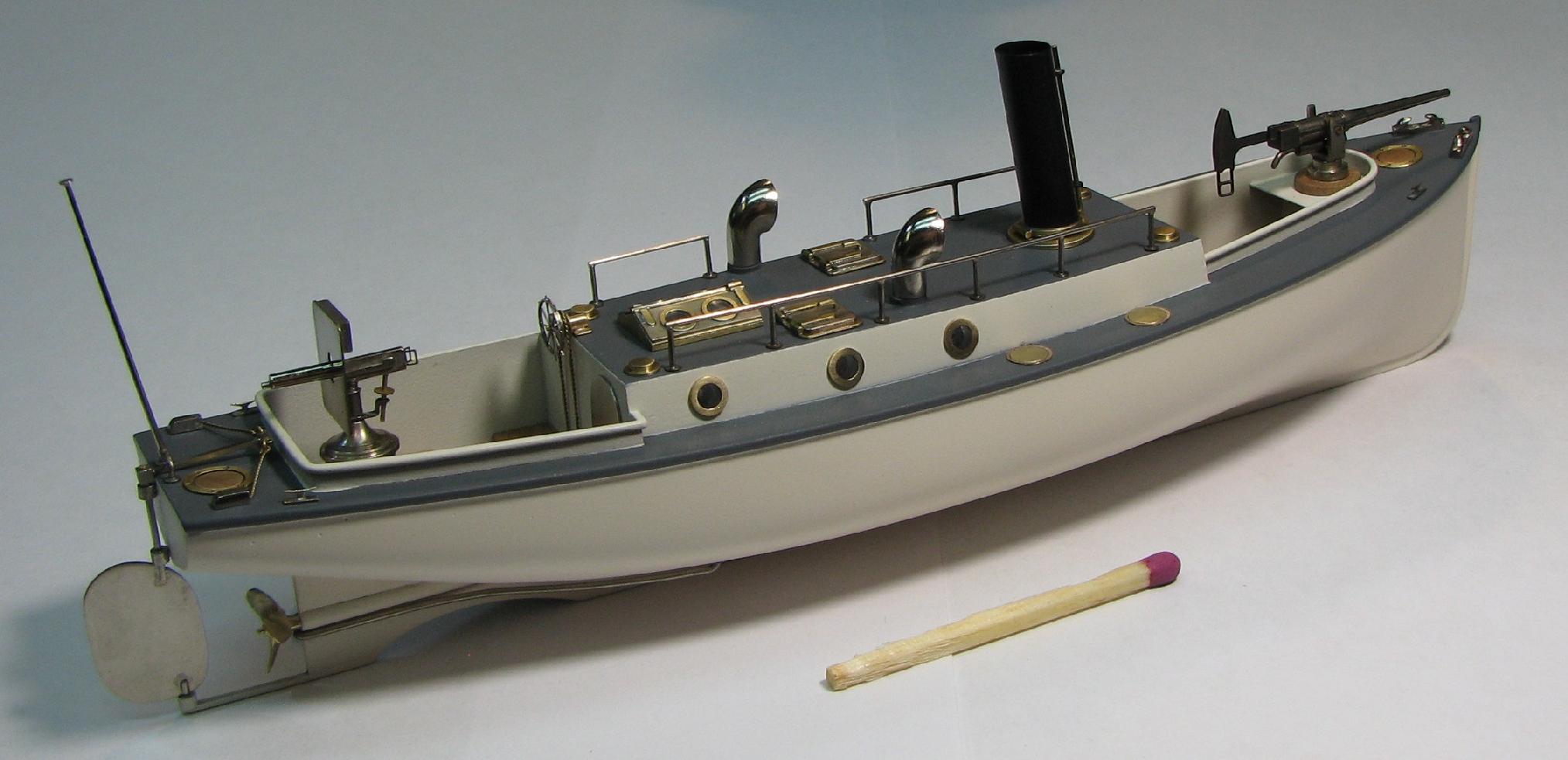

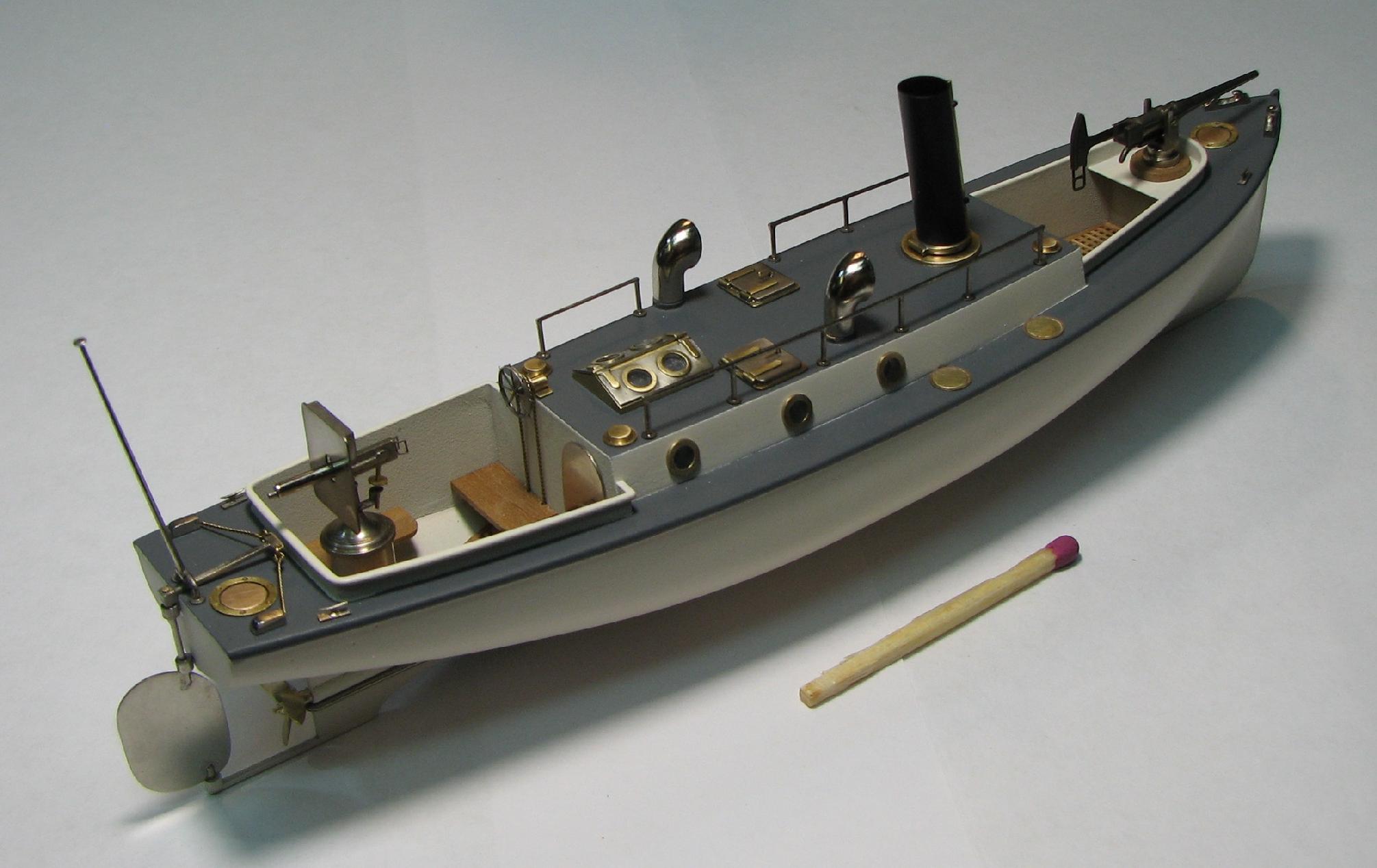

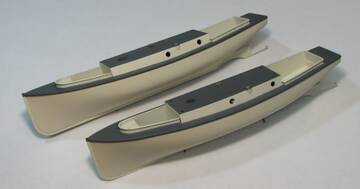

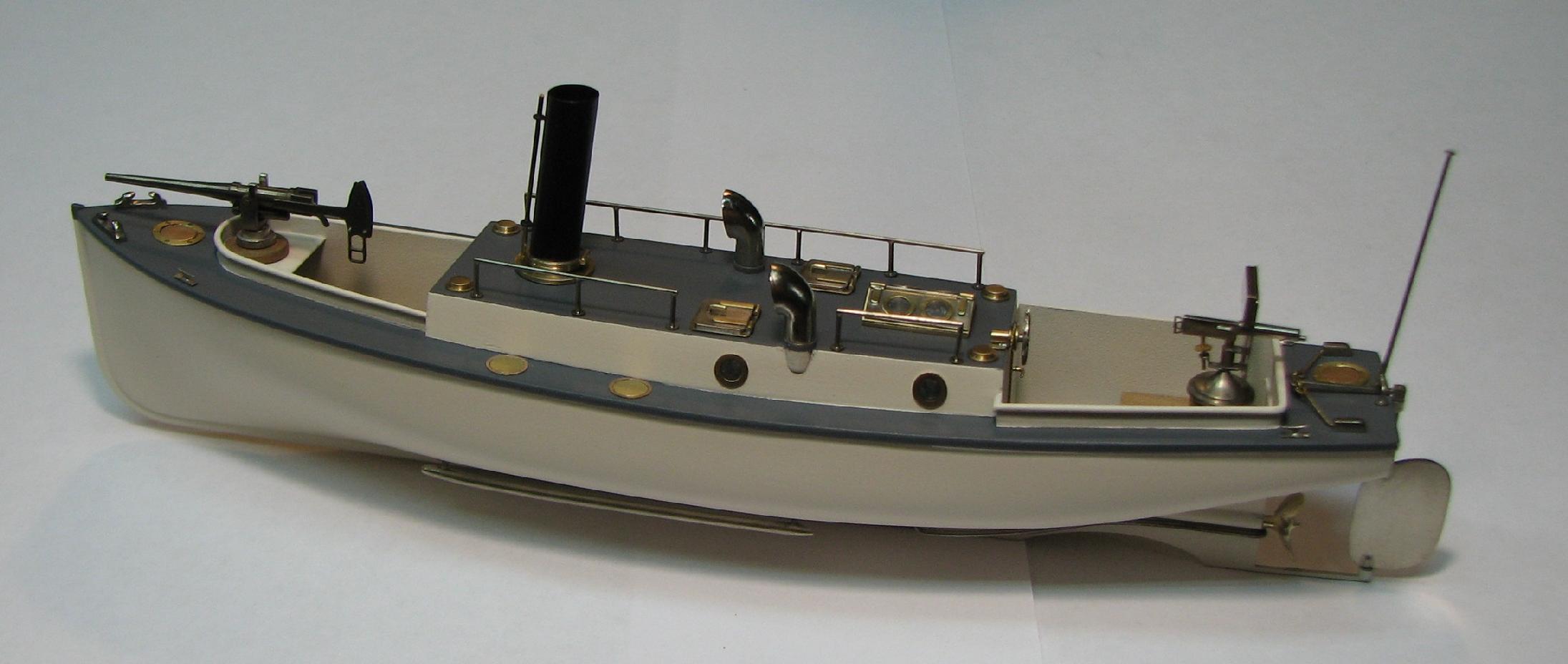

По итогу получилось так...
Гюйсшток и ширмы бортовых огней ставить не стал дабы зрительно не перегружать деталировкой , всего должно быть в МЕРУ.
Гюйсшток может быть и не надо, а вот ширмы бортовых огней зря не поставил. Смотрелись бы гораздо интересней.
Замечательно получилось.
Да и еще, Валера, а фотка пулемета со стороны палубы есть?
Отредактировано Старпом (21.08.22 16:41:15)
Модель, это крик твоей души, которую ты услышал.

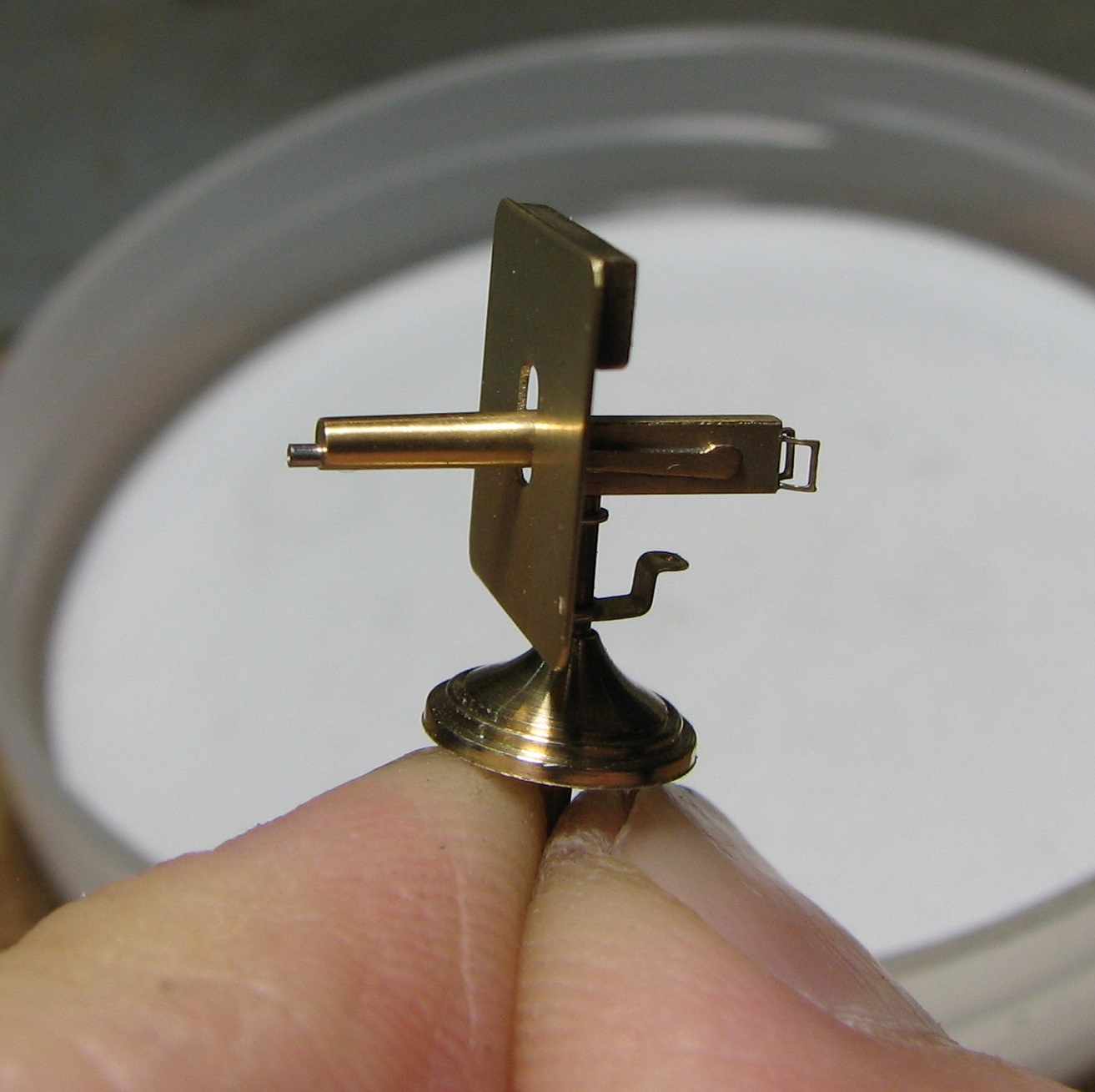

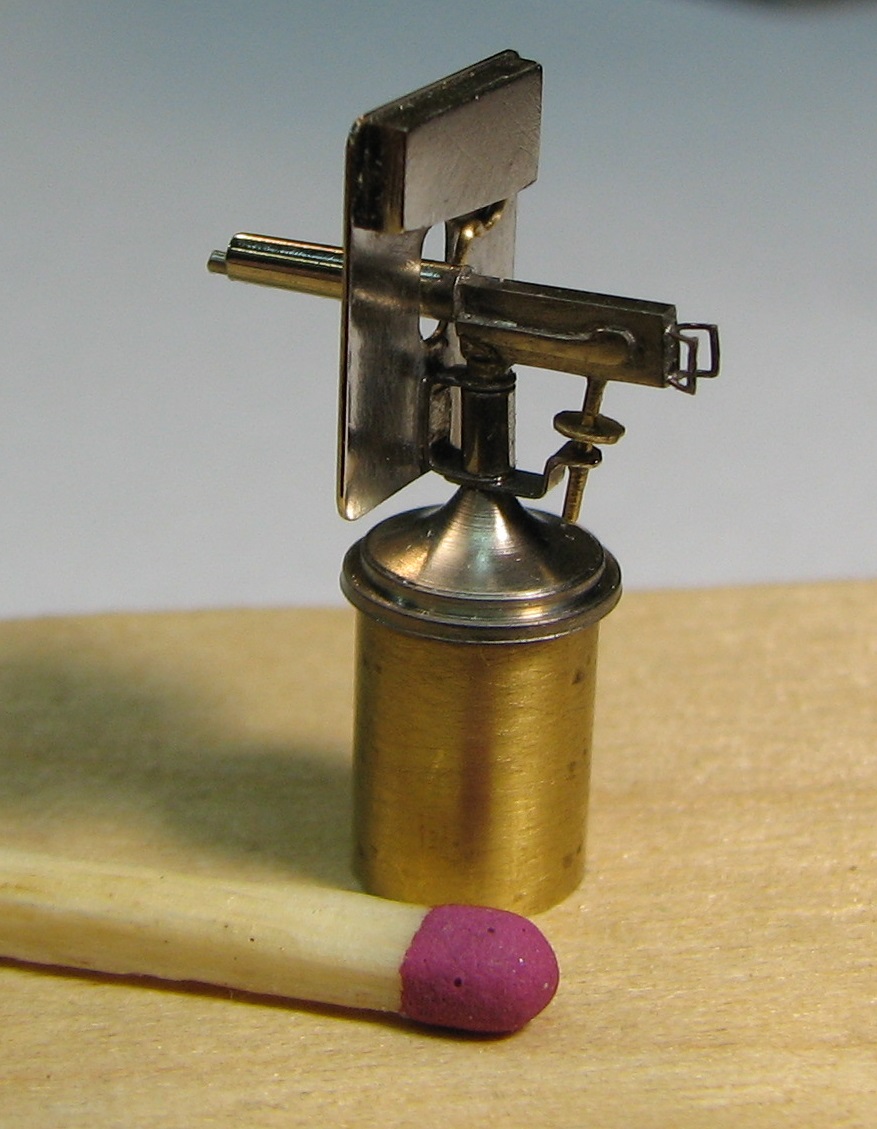

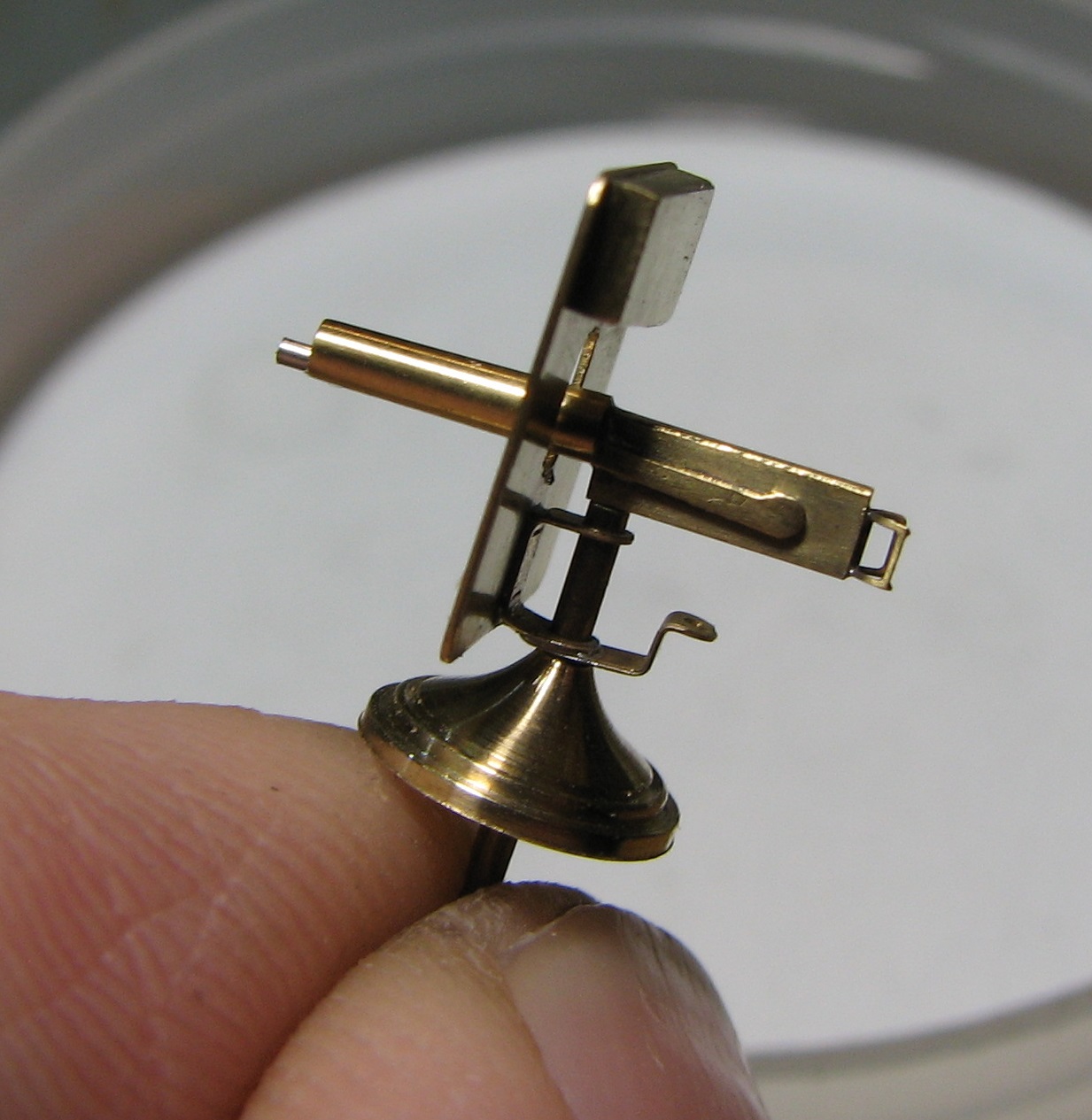

И немного про пулеметик Максима..

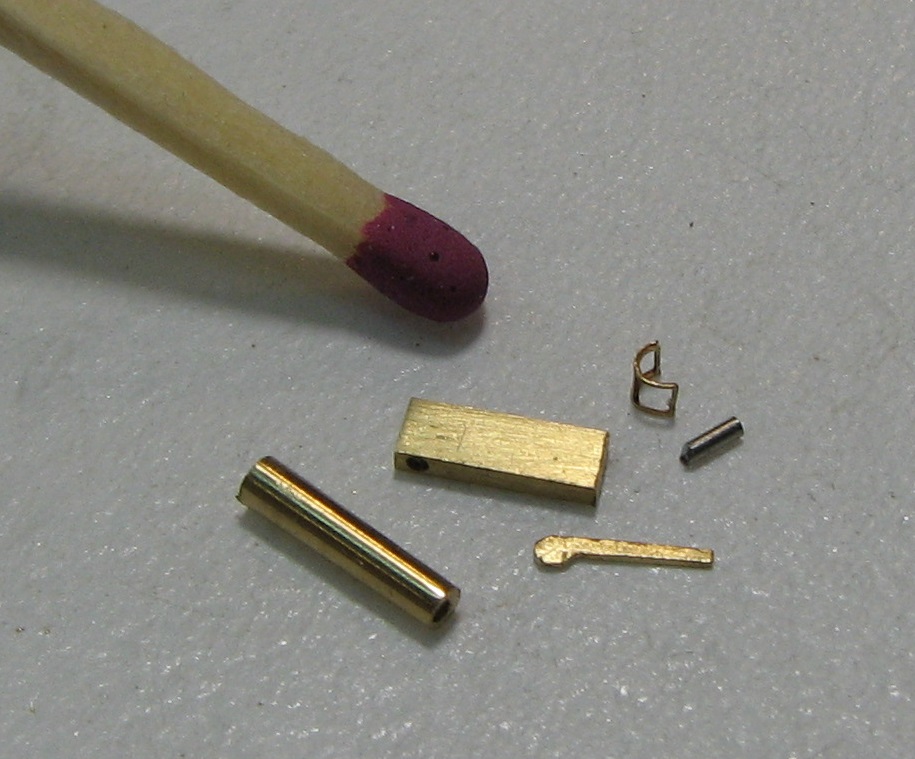

Детальки...
Сборка...

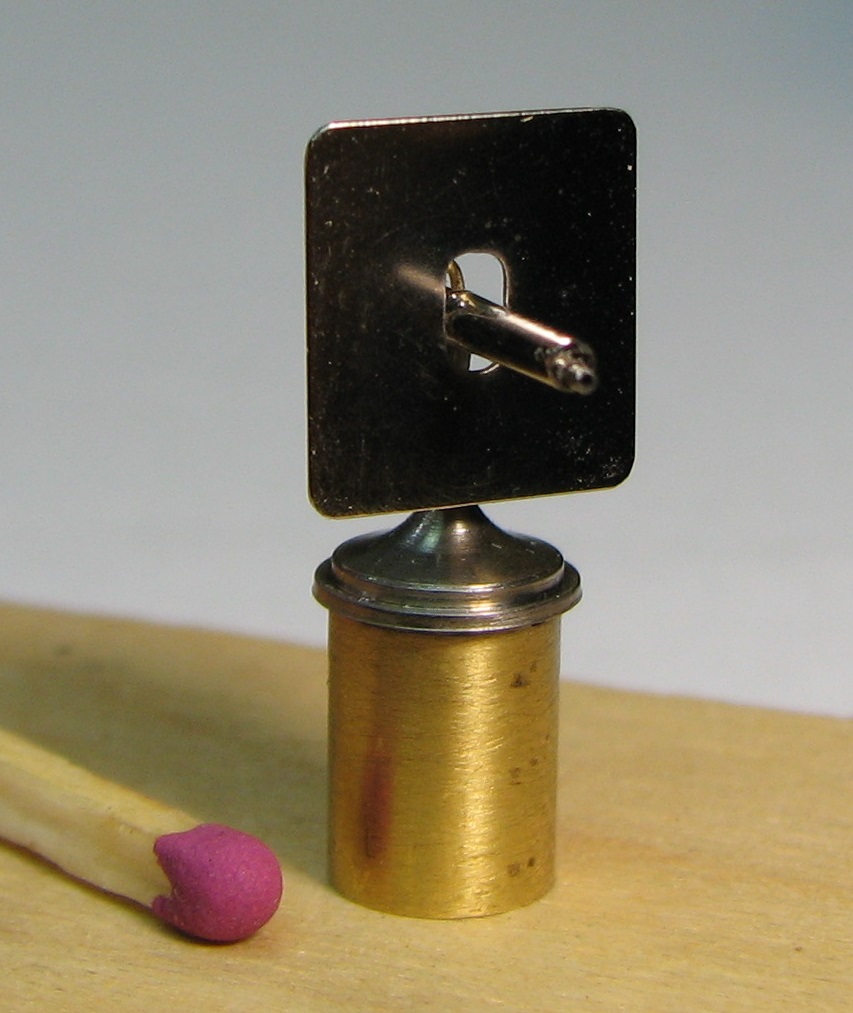

"Покраска"..
И немного про пулеметик Максима..
Пока писал, ты у же кинул фотки. Спасибо большое.
